Высота розеток на фартуке: расположение, высота от столешницы, как установить, ошибки монтажа

расположение, высота от столешницы, как установить, ошибки монтажа

Какой должна быть современная кухня для хозяйки? Эргономика рабочего пространства, стилевая концепция интерьера, цветовое исполнение, механизмы подвижных частей, фактура материалов — все это определяет комфорт нахождения людей в помещении. Дизайнеры совершенствуют свои навыки в проектировании кухонных интерьеров с использованием последних технических новинок и мировых трендов, чтобы поражать воображение покупателей.

Какой бы не был дизайн-проект кухни, а обойтись без электроточек невозможно. Наличие 220V требуют: чайники, кофемашины, микроволновки и электроприборы, которые питаются от сети или периодически нуждаются в зарядке аккумулятора: телефонов и планшетов.

Чтобы определить необходимое количество розеток для кухни, нужно посчитать количество потребителей и прибавить запас в несколько дополнительных разъемов 220V.

Кухонную бытовую технику разделяют на стационарную и нестационарную. Стационарной считается техника с постоянным местом стоянки, например, плита, холодильник, микроволновка или чайник – кухонные помощники, которые используются каждый день.

Нестационарная техника – это используемая периодически, а большую часть времени хранящаяся в шкафу, к примеру, кухонный комбайн или мясорубка.

ВАЖНО! На кухонной столешнице постоянно располагаются: чайник, кофеварка, тостер и мультиварка (выбраны для примера) – для каждого из них нужна отдельная розетка, а для временно используемых приборов достаточно одной или двух дополнительных электроточек, вряд ли кто-то одновременно будет пользоваться блендером, мясорубкой, электрошашлычницей и фритюром.

Расположение розеток на фартуке

Разъем питания в рабочей зоне кухни нужен для бытовых приборов, которые стоят на столешнице. Не нужно забывать выключатели, которые активируют декоративную подсветку или измельчитель мусора. О проводке для этих потребителей лучше позаботиться заранее.

• Удобнее всего размещать розетки на кухонном фартуке группами по 2-3 штуки;
• Если кухня большая: Г-образная или П-образная – правильно будет расположить бытовую технику с разделением по типу, например, чайник рядом с кофеваркой, а мультиварку рядом с йогуртницей;
• От плиты и мойки нужно отступить 200мм, так как пользоватся электроточкой будет не удобно: у мойки мешает кран, а над варочной поверхностью декоративная рамка быстро загрязняется или обугливается;
• Лучше сделать два блока по два гнезда в разных концах кухни, чем единый блок на четыре.

ВАЖНО! Если планируется установить непрозрачную стеновую панель, то на стадии замеров можно попросить мастера добавить или убавить количество розеток. От существующих гнёзд штробится стена и протягивается провод до новой электроточки. При установке кухонного фартука лишние подрозетники закрываются, а следы протяжки кабеля прячутся под стеновой панелью.

Высота розеток на фартуке для кухни

Расстояние от чистового пола до рабочей поверхности находится в диапазоне между 850-950мм в зависимости от роста пользователя. Разъем 220V нельзя располагать вплотную к столешнице, пользоваться им будет не удобно и это может привести к попаданию воды внутрь. Не следует забывать про кухонный плинтус – для его установки нужно оставить расстояние, обычно от 15 до 30мм. Ошибкой будет монтировать розеточную рамку вплотную к бортику для кухни – выглядит это не эстетично и доставляет сложности при уборке.

Оптимальная высота розеток на кухонном фартуке 950-1050мм от чистового пола до центра электроточки или на расстоянии 100мм от столешницы.

ВАЖНО! Кухонные салоны, специализирующиеся на продаже корпусной мебели на заказ, предоставляют подробный план расположения всех ключевых элементов кухни, в том числе и рекомендации по расстановке электроприборов.

Размеры отверстия под розетки в фартуке

Стандартные размеры отверстий в фартуке из стекла (для пластиковых и МДФ фартуков размеры аналогичны):

одинарная электроточка – 70х70мм

блок из двух (2х) – 140х68мм

блок из трех (3х) – 210х68мм

блок из четырех (4х) – 280х68мм

блок из пяти (5х) – 350х68мм

Встречаются нестандартные гнёзда или другие электроприборы, встраиваемые в розеточные подстаканники: регуляторы теплого пола или блоки управления кондиционером, которые имеют бОльшие размеры и для их успешного монтажа делается точный замер по месту. Сюда же относятся вилки на 380V для электроплит старого образца.

Отверстие под розетку в фартуке из стекла можно вырезать на специальном оборудовании до закалки. Любая попытка сделать отверстие в готовом изделии приведет к взрыву изделия, и оно распадется на маленькие осколки.

На производстве используется ЧПУ для раскроя листового стекла, что позволяет точно сделать отверстия и вырезы на кухонном фартуке и успешно его смонтировать. Нанесение декоративных покрытий: покраски или УФ-печати — производится уже после обработки и закаливания стекла.

Розетки в кухонном фартуке из пластика или МДФ вырезаются при монтаже на объекте. Можно перенести координаты электроточки с помощью рулетки или использовать шаблон и лазерный уровень. Отверстие легко сверлится насадкой для дрели или перфоратора диаметром 68мм (D=68). Последующая сборка производится так же как и у стеклянных стеновых панелей.

ВАЖНО! У опытных мастеров может возникнуть вопрос: почему размер отверстия под розетку в стеклянном фартуке 68мм, а не 70? Все просто: стандартный разъем питания имеет монтажную планку 70мм и, если в стекле сделать вырез такого же размера, электроточка будет проваливаться внутрь, что помешает корректной установке.

Как установить розетку на фартук?

Разъемы питания собираются поверх фартука в предварительно вырезанные отверстия. Не нужно беспокоиться, что будет виден край выреза. У каждой встроенной электроточки есть декоративная рамка, которая с запасом закрывает отверстие под нее. Для розеточных блоков на 2, 3, 4 или 5 разъемов есть декоративные наладки, которые устанавливаются уже после сборки внутренней части.

От правильного монтажа розеток на стеклянный фартук зависит безопасность эксплуатации. Для этого нужно: правильно подключить провода, соблюдая полярность: заземление, фаза и ноль — и закрепить электроточку в подрозетнике саморезами и распорными лапками, при этом не допускается использовать деревянные подкладки, колышки или штапики.

ВАЖНО! Розеточные стаканы подбирают под тип стены — подрозетники для бетона не будут надежно держаться в гипсокартонной стене.

Накладная розетка на фартуке

Встречаются такие ситуации, когда на кухне установлена накладная розетка и переделывать на встроенную нет ни желания, ни времени. Для монтажа такой конструкции достаточно замерить координаты расположения провода и отверстий для крепежа.

При сборке накладной розетки провод продергивается через отверстия в фартуке, а розеточный блок фиксируется на стене саморезами. Такой способ так же позволяет изменить местоположение разъемов питания на более удобный для хозяйки.

ВАЖНО! Если у вас установлена стеновая панель и необходимо добавить разъем 220V в рабочую зону, оптимальное решение – удлинитель, который хорошо приклеивается к стеклу на двухсторонний скотч. Останется только аккуратно уложить провод в плинтусе или кабель-канале.

Типовые ошибки и как их избежать

При расположении розеток на фартуке из стекла встречаются следующие ошибки:

Подрозетники не закреплены в стене => надежно закрепить при помощи алебастра или клея

Розеточные стаканы установлены не по уровню => разобрать и установить по уровню

Отверстия смещены относительно подрозетников => пробурить новые отверстия в стене, если невозможно, изготовить новую панель с правильными вырезами

После сборки выбивает автомат или нет тока => проверить правильность подключения, чтобы избежать ошибок рекомендовано фотографировать провода в гнезде

Слишком низко расположены электроточки => переносить, если это невозможно, то использовать удлинитель

Нет разъемов питания для бытовых приборов снизу: плита, посудомойка и т.

д. => протянуть удлинитель с соответствующим сечением провода

Вместо единого тройного блока используется одинарный + двойной разъем => эстетичнее выглядит единый блок на три гнезда

Малое число розеток ведёт к использованию тройников, что небезопасно => планировать количество разъемов с запасом

Отверстие в фартуке большего или меньшего размера => сделать вырез рекомендованного размера (см. здесь)

ВАЖНО! На стадии замеров стеклянной панели следует обсудить и согласовать все вырезы и отверстия – по месту добавить отверстие под розетку на скинали будет нельзя.

Розетки портят вид фартука?

Не все готовы жертвовать красотой ради удобства. Для некоторых заказчиков неприемлемо, чтобы розетки портили вид фартука, особенно это касается фотопечати. Вырез под электроточку закроет важный элемент рисунка, а вилки, торчащие из стены, еще больше усугубят картину.

В магазинах электрики огромный выбор скрытых розеток для кухни. Ассортимент включает в себя выдвижные розеточные блоки для столешницы и шкафов разных форм, размеров и количестве возможных потребителей. Для их монтажа сверлится отверстие в столешнице или стенке навесного шкафа, и подключается провод нужного сечения.

ВАЖНО! Прежде чем делать вырез, убедитесь, что выдвижной блок в сложенном состоянии не будет мешать использованию шкафов.

Выводы

Розетки на кухонном фартуке из стекла – необходимая вещь в арсенале любой современной хозяйки. Главное, ответственно подойти к делу и учесть возможные ошибки. Очень важен этап планирования еще на стадии начала ремонта, тогда все работы пойдут как по маслу.

Вас волнует вопрос: как установить розетки на стеклянный фартук? Студия интерьерного стекла ИнтерГласс в Екатеринбурге в этом поможет. Наши мастера замерят и установят стеновые панели из закаленного стекла со всеми необходимыми вырезами.

Примеры вырезов под розетки в стекле

высота установки, расчет количества и особенности монтажа

Кухня является наиболее загруженным помещением в плане потребления электрической энергии. В распоряжении хозяйки находится обширный арсенал бытовой техники и различных приборов. С одной стороны это очень удобно, с другой — возрастает нагрузка на линию, требуется множество розеток. Проще доверить составление проекта и монтаж разводки профессионалам, но это дорого, а хорошего специалиста нужно еще найти — существует риск нарваться на неграмотного работника. Установить розетки на кухонном фартуке можно самостоятельно. Для этого нужно ознакомиться с особенностями проведения расчетов, правилами монтажа и мерами безопасности.

Содержание

1. Что нужно учитывать при расположении розеток
2. Определения количества гнезд
3. Правила расположения
4. Высота розеток на кухонной панели
5. Подготовка к установке
6. Как сделать розетку на кухонном фартуке
7. Как вырезать отверстие под розетку на фартуке кухни
8. Пошаговый алгоритм подключения
9. Дополнительные рекомендации
10. Распространенные ошибки

Что нужно учитывать при расположении розеток

Перед тем как устанавливать розетки на кухне в фартуке, необходимо тщательно продумать их количество и расположение

Предусмотренные типовыми проектами схемы расположения розеток не подходят к современным интерьерам кухни. В то время как источники энергии закреплены в боковых стенах, основная часть потребителей находится в районе столешницы. В одном ряду со шкафами и внутри них установлены мощная бытовая техника, а сверху стоят не менее мощные приборы.

Составляя схему подключения электрического оборудования, необходимо учитывать такие нюансы:

• На начальном этапе монтажа следует проложить трехжильный кабель, даже если заземление не предусмотрено. Впоследствии этот недочет может быть устранен. Тогда не придется менять проводку.
• При выборе силового кабеля нужно останавливаться на максимальную потребляемую мощность, когда к одной колодке подключается несколько потребителей.
• Розетки на фартуке кухни нужно располагать на таком расстоянии, чтобы не двигать по столешнице приборы, когда возникает необходимость подключить их к сети.

При выборе розеток лучше остановиться на защищенных от брызг вариантах. Это предотвратит вероятность попадания влаги на клеммы.

Определения количества гнезд

Размещение розеток подчиняется определенным правилам для предотвращения короткого замыкания, возгорания проводки

При определении необходимого количества розеток в кухонном фартуке нужно пользоваться простыми математическими правилами.

Требуемый показатель будет состоять из таких слагаемых:

• Приборы, которые подключены постоянно: плита, микроволновая печь, кофеварка, вытяжка, лампа, чайник.
• Устройства, используемые по мере необходимости: стиральная и посудомоечная машина, хлебопечка, мультиварка, тостер, кухонный комбайн, кофемолка.
• Резерв. Его предусматривают для подключения паяльника, пылесоса или других изделий для проведения эпизодических работ.

Не следует делать множество гнезд для каждого из имеющегося в распоряжении устройства — это приведет к лишним расходам и загромождению гарнитура. Оптимальным вариантом является наличие гнезд при максимальной загрузке кухни плюс 1-2 резервных входа. Лучше иметь небольшой запас, так как после монтажа что-то изменить уже не получится, а использование удлинителей и тройников — не самое лучшее решение.

Правила расположения

Правильная схема подключения и расчет минимального количества розеток позволит с удобством пользоваться приборами на кухне

При составлении схемы установки розеток на фартуке нужно руководствоваться не только практичностью, красотой и дизайном. Основное внимание нужно уделить вопросам безопасности.

Следует придерживаться следующих правил:

• Закреплять колодки нужно на расстоянии не менее 5 см от столешницы. Это позволит предотвратить их намокание при случайном разливе жидкости.
• Нельзя устанавливать выключатели и розетки над мойкой и кухонной плитой. Это может привести к короткому замыканию или расплавлению изделий.
• Розетки следует размещать симметрично, на одинаковой высоте и расстоянии друг от друга. Такой подход снижает расходы на материал и позволяет точно знать, где проходит скрытая проводка.
• Расстояние до любого прибора не должно быть больше 100 см. От стационарных устройств розетки должны быть на расстоянии длины их штатного кабеля минус 20 см.

Поскольку работа на кухне связана с жировыми испарениями, целесообразно выбирать колодки с крышками, защищающими клеммы от загрязнений.

Высота розеток на кухонной панели

Установка колодок непосредственно на фартуке является наиболее простым и бюджетным вариантом электрификации рабочего пространства. Нет необходимости проводить дорогостоящие и грязные штукатурные работы, так как коммуникации и штробы будут закрыты декоративной панелью.

Составляя электрическую раскладку, следует придерживаться следующих рекомендаций:

• Согласно СНиП, максимальная высота розеток от пола не должна превышать 200 см. Если проводится установка промежуточных устройств скрытого типа, они не должны быть ближе 30 см от плинтуса. На этом уровне прокладываются водопроводные и сливные трубы, их прорыв может вызвать короткое замыкание.
• Если на столешнице стоит крупная бытовая техника, колодку не стоит крепить непосредственно за ней. Это приведет к тому, что устройство будет выступать за край рабочей поверхности.
• При установке розеток на кухне на фартуке целесообразно придерживаться высоты 100 см от пола. Это соответствует СНиП и удобно для хозяйки.
• Не следует поднимать розетки под навесные шкафы. Если их расположить высоко, такое решение приведет к потере эстетичности, так как на виду окажутся все провода, идущие от приборов. Лучше остановиться на уровне 15-25 см. Так розетки можно замаскировать за одним из небольших устройств.

Если на столешницу планируется установить массивную бытовую технику, колодку следует приподнять над ней на 5-10 см, чтобы не снимать тяжелую вещь для подключения других приборов.

Подготовка к установке

Перед установкой розеток рекомендуется сделать разметку на стене

Началом процесса электрификации кухни является составление проекта, проведение расчетов и закупка всего необходимого.

Для работы потребуются такие инструменты и материалы:

• перфоратор, болгарка, паяльник;
• плоскогубцы, кусачки, нож;
• отвертки;
• рулетка, уровень;
• медный кабель ВВГнг-Ls 3×4мм²;
• шпатель, шпаклевка;
• гофрированная пластиковая трубка.

Сверление плитки под розетку

Подготовка основания проводится в следующей последовательности:

• На стены наносится разметка. Линии делаются только в вертикальном и горизонтальном направлении. Помечаются места, где будут находиться розетки и монтажные коробки.
• С помощью болгарки и перфоратора делаются штробы и отверстия для стаканов.
• В штробы укладываются пластиковые трубки с заранее протянутым внутрь кабелем. После этого канавки заделываются шпаклевкой.

Продолжать работу можно после полного схватывания раствора. Чтобы избежать последующей зачистки, раствор нужно укладывать так, чтобы он не образовывал выпуклый слой после застывания.

Как сделать розетку на кухонном фартуке

На кухонном фартуке лучше устанавливать внутренние розетки, которые не будут выпирать над столешницей

В зависимости от стиля и дизайна кухни розетка на фартуке может быть внутренней или накладной. Выбор зависит от материала стен, размера помещения и приоритетов хозяйки.

Чтобы сделать внутреннюю розетку, необходимо еще до установки панели изготовить отверстие и замуровать в нем гильзу. После этого в ней закрепляется колодка с клеммами и контактами. Чтобы поставить внешнюю крышку в фартуке, изготавливается отверстие по форме клемм.

Стандарт монтажа накладных изделий заключается в предварительном креплении в стене кронштейна для фиксации корпуса. Для этого используется деревянный брусок, закрепляемый в нише. Для крепления розетки делается 3 отверстия — для вывода кабеля и саморезов.

Оптимальным вариантом является внутренняя установка. Так изделия не будут выступать над столешницей, а приборы и приспособления можно будет ставить впритык к стене.

Как вырезать отверстие под розетку на фартуке кухни

В МДФ делать дырки проще всего. Для этого используется острый нож, ручной или электрический лобзик. После выпиливания края нужно обработать любым герметизирующим веществом для их защиты от влаги.

В керамической плитке отверстия можно делать алмазной коронкой, ручным резаком или струной после предварительного просверливания контура.

Сложнее всего работать со стеклом. Самостоятельно сделать дырку в закаленном материале практически невозможно. Целесообразно данную процедуру включать в заказ по изготовлению фартука на фирме. Для этого необходимо все точно замерить и рассчитать, чтобы добиться полного совпадения отверстий и проводов.

Пошаговый алгоритм подключения

Монтаж розеток на кухонную панель выполняется в следующей последовательности.

• Жилы кабеля зачищаются и пропаиваются оловом.
• Концы кабеля вставляются в монтажные коробки и контакты колодок. Проводится их затягивание. Качество контактов проверяется путем натягивания проводов.
• Закрепляется колодка. В стакане она фиксируется путем вкручивания болтов, регулирующих положение лапок. Чтобы убедиться, что колодка закреплена надежно, нужно несколько раз всунуть вилку в клеммы и вытащить ее.
• Закрепляется внешняя крышка. Помещение обесточивается, проводится подключения кабеля к сети.

1. Высверливание отверстий в плитке Выбивание отверстий в плитке Просверливание отверстий под плиткой 4. Ввод кабеля в установочную коробку Монтаж установочной коробки и розеток Установка подрозетников в бетонную стену

Перед включением напряжения нужно еще раз визуально осмотреть схему, чтобы исключить возможность короткого замыкания.

Дополнительные рекомендации

В процессе эксплуатации розетки могут перегреваться, что приводит к окислению контактов и клемм, обгоранию жил. Чтобы не отключать всю квартиру на период ремонта, целесообразно оборудовать линию собственным пакетным выключателем на 16-25А. Это устройство предотвратит возможность короткого замыкания.

Неплохим решением является установка выключателей со скрытой проводкой для управления маломощными приборами — вытяжкой, лампой, тостером, мультиваркой.

При установке розеток нужно выбирать места, наиболее удобные для пользования и соответствующие правилам безопасности. Целесообразно выбирать такую высоту установки устройств, чтобы они обеспечивали максимальный комфорт их использования в самых разнообразных ситуациях. Если кухня имеет большую площадь, источники энергии нужно устанавливать с интервалом не более 100 см. это обеспечит хозяйке полную свободу действий.

Распространенные ошибки

Нельзя устанавливать розетки вблизи источника тепла

В процессе проектирования и монтажа неопытные мастера допускают такие ошибки:

• Ошибки проектирования. После установки мебели розетки оказываются за шкафами и крупной бытовой техникой.
• Экономия на кабеле, что приводит к его перегреву и плавлению изоляции.
• Подключение моечных и проточных устройств через простые автоматы.
• Неправильное размещение розеток (над мойкой и плитой, впритык к газовым трубам).
• Размещение кабеля в штробах без использования пластиковых трубок.

Соблюдая технологию работ и используя качественные материалы, можно без труда сделать надежную и долговечную разводку на фартуке.

Высота розеток на кухне: от пола и столешницы

Большинство владельцев типовых квартир, особенно старого жилого фонда, вынуждены пользоваться тем количеством и расположением розеток, которое предоставил им застройщик. Но стандартная разводка электропроводки редко бывает удобной. Поэтому затевая ремонт, жильцы зачастую стараются сделать перепланировку помещений с переносом розеток.

Из этой статьи вы узнаете о том, на какую оптимальную высоту поднять розетки на кухне, что нужно для удобного подключения бытовых приборов без использования удлинителей или тройников. А также обсудим предшествующие работы по созданию своей уникальной электросети.

Содержание

• 1 Составляем схему электропроводки
• 2 Сколько отступать от пола
• 3 Рекомендации по выбору розеток для кухни

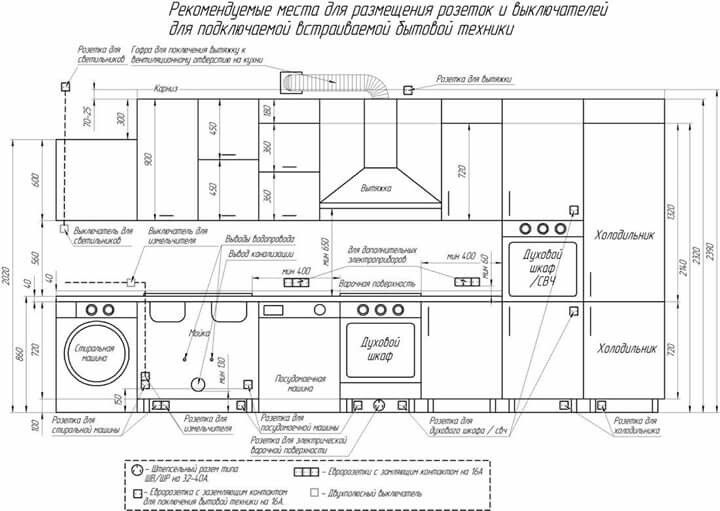

Составляем схему электропроводки

Вам надоело мириться с вечно висящими проводами удлинителей или неудобством подключения бытовых приборов? Значит, пора планировать капитальный ремонт вашей кухни. А начинать лучше всего с составления плана-схемы, поскольку перенос или добавление новых кабельных каналов в бетонных стенах дело весьма хлопотное. Конечно, можно все провода установить поверх стен, но вряд ли такие гирлянды украсят помещение, к тому же это небезопасно.

Итак, что же должна содержать эта схема:

• Прежде всего нужно определиться, какие электроприборы будут использоваться. Стандартный набор практически любой квартиры: холодильник, плита, микроволновая печь, электрочайник, вытяжка. Если позволяет площадь, то добавляются еще: посудомоечная или стиральная машина, измельчитель отходов, морозильная камера, телевизор, кулер. А кроме этого может понадобиться подключить: миксер, блендер, мультиварку. Как видите, список довольно внушительный, поэтому без грамотного плана размещения розеток трудно обойтись.
• После этого на бумаге отобразите расстановку мебели и бытовых приборов на кухне. Учитывайте тот факт, что розетки нужны не только там, где расположен кухонный гарнитур, но также на противоположной стене (для телевизора или переносного устройства).
• Теперь надо нанести на схему сами розетки. Но тут придется соблюдать определенные правила, потому что размещение электроустановочных изделий в произвольном порядке не допускается. И тут мы подходим к главному вопросу – на какой высоте лучше расположить розетки?

Сколько отступать от пола

Для удобства читателей, мы рассмотрим месторасположение розеток для каждого потребителя по отдельности:

• Плита. Для совмещенной понадобится одна розетка, для раздельной (варочная панель + духовой шкаф) две. Главное правило – не допускается установка розеток напротив задней части духовки и над конфорками. Оптимальный вариант – разместить подключение в 15 см от пола со смещением в сторону, так чтобы оставался доступ к вилке, но и не совсем на виду.
• Холодильник. Здесь рекомендации аналогичны предыдущим, то есть 10–15 см от пола, немного отступив от змеевика прибора. К тому же длина шнуров у некоторых моделей и так невелика, поэтому далеко расположить розетку не получится.
• Посудомоечная и стиральная машины. Поскольку подобные приборы имеют на задней части сливные/заливные шланги, то розетка не должна находиться в непосредственной близости с ними. Соответственно подключение лучше сделать в противоположной стороне от водяных шлангов на высоте 15–20 см.
• Вытяжка. Это неотъемлемая часть помещения, особенно если там часто готовят пищу. Как правило, этот прибор монтируется на приличной высоте, поэтому логичнее установить розетку для вытяжки ближе к потолку, в 2 м от пола. Там, где обычно заканчивается верхняя часть гарнитура.
• На фартуке. Так называют пространство между нижней и верхней частью кухонной мебели или между столешницей и шкафчиками. Обычно там располагается рабочая зона для готовки, а соответственно может потребоваться подключение сопутствующих приборов (миксер, блендер, электромясорубка). Для удобного включения/отключения вилки розетку размещают, отступив от края столешницы 10–15 см или 110–115 см от пола. Не стоит также очень высоко ее задирать, поскольку фартук – это довольно заметное место на кухне. А торчащая посередине электрофурнитура не добавит особой красоты интерьеру.

Это что касается той части кухни, где стоит гарнитур. Теперь давайте обратимся к другой части комнаты – обеденной зоне. Обычно там располагается стол, диван или стулья, а розетка может понадобиться для самых разных случаев: подключить пылесос, зарядное устройство, ноутбук и прочее. Поэтому на всякий случай лучше сделать 1–2 двойных или тройных розетки на высоте 20–30 см. Можно, конечно, расположить их на привычных 90 см от пола, но тогда все провода будут на виду.

Группа розеток на противоположной стене

Очень часто читатели интересуются тем, как установить розетки по евростандарту. На самом деле никакого документально закрепленного европейского стандарта не бывает. В эпоху, когда повсеместно пошла мода на евроремонт помещений, появился некий способ наиболее практичной установки выключателей (90 см от пола) и розеток на высоте 30 см от пола. То есть вы сами можете выбрать удобное расстояние и установить выключатели и розетки на подходящем месте.

Рекомендации по выбору розеток для кухни

Ввиду своей специфичности, кухня – это помещение с повышенной влажностью, а значит и розетки желательно устанавливать соответствующие. Сегодня магазины изобилуют огромным количеством разнообразных приборов для самых разных нужд:

И еще одна очень важная рекомендация. Если задумаете устроить большой ремонт с разводкой розеток, то не забудьте про безопасность. Разделите все высокомощные приборы на группы. Для каждой из них проведите отдельную силовую линию в щиток, а там «повесьте» группы на отдельные автоматы и по возможности устройства защитного отключения (УЗО).

Учитывая все эти советы и опираясь на собственный опыт, вы без особого труда сможете самостоятельно произвести несложные подготовительные работы. А если еще имеется и специальный инструмент, то и вовсе обойдетесь без посторонней помощи.

как установить и скрыть с соблюдением правил безопасности

Правильное обустройство кухни предполагает покупку и использование различной техники, работающей от электрической сети. Определиться с оборудованием нужно еще до ремонта, чтобы точно определить количество электроточек. Чаще всего розетки устанавливаются на кухонном фартуке, поскольку возле рабочей зоны хозяйки проводят больше времени. Поэтому их размещение необходимо тщательно продумать до мелочей. Из статьи можно узнать о правилах расположения, видах розеток и способах монтажа.

Содержание

• Особенности размещения
• Освещение рабочей части
• Розетки в рабочей зоне
  • Стандартные
  • Угловые
  • В мебель
  • Скрытые
• Подготовительные работы
• Монтажные работы
• Возможные ошибки

Особенности размещения

Определиться с количеством розеток на кухне, их видом и другими особенностями помогает заранее приготовленная схема. Главные правила размещения заключаются в технике безопасности. Основные из них:

• розетки, которые располагаются за столами для готовки еды надо устанавливать на высоте 10 см от пола;
• максимальная длина провода для питания не должны быть более 1,5 м;
• при использовании встраиваемой техники нужно соблюсти 1 м радиуса от розетки до оборудования;
• с внутренней стороны тумбочек и мойки можно устанавливать источники питания;
• для вытяжки розетка ставится за шкафчиком, высота от его конца 5–10 см;
• на фартуке кухонного гарнитура размещается основное количество электроточек для подключения небольших приборов. Оптимальная высота от пола составляет 1–1,5 м;

• над мойкой и плитой монтаж розеток строго запрещен, их надо выносить в сторону на расстояние около 60 см.

В одну линию можно подключать сразу несколько видов техники, при условии небольшой их мощности. Предел возможностей для такого источника составляет примерно до 3–3,5 кВт.

Мощные устройства подключаются в отдельные розетки, под которые делают отдельную линию. При покупке рекомендуется использовать электроточки с возможностью автоматического отключения, что помогает перекрыть питание при утечке тока.

Освещение рабочей части

Кроме подключения техники в розетки, очень важным моментом является освещение фартука и подвод питания к нему.

Дополнительный свет оформляется согласно определенным требованиям, а именно п. 2.12 ВСН 59–88. Оно должно быть не меньше 200 лк, и подобное требование относится к освещению умывальника. Основное освещение в кухне должно быть 100 лк.



Реализовать подсветку возможно разными методами, тем более что в продаже есть любые варианты под вкусы клиента и стилистические требования.

К самым распространенным решениям относится:

• установка дополнительного светильника на стене. В данном случае можно применять лампы накаливания, обычные или люминесцентные варианты и прочие. Реализация этого достаточно простая, но внешний вид не очень эстетичный. Согласно ПУЭ, для ламп накаливания обязательно должны быть предусмотрены защитные стекла, а монтаж делать над столами. Для люминесцентных видов применяют решетки;
• использование угловых светильников. Вариант более привлекательный и интересный, для вида больше подходят люминесцентные лампы, которые ставятся одной частью к стене, а второй на днище навесного шкафа. За счет реализации удается замаскировать светильник;

• монтаж точечных светильников. Они монтируются в навесные шкафы и зачастую применяют устройства с направлением 12В, поэтому надо дополнительно купить преобразователь, а установку делать за пределами мебели;

• применение подсветки фартука. Этот вариант самый оптимальный, красивый и реализуется с дополнительным использованием стекла. Как сделать мебель с подсветкой, знает любой мастер, выбор идеален по эффективности и внешности, но стоимость — главный минус.

Естественно, розетки для освещения надо делать так, чтобы они были незаметны для глаз. Лучше всего монтировать их выше навесных шкафов или за ними, но в таком случае потребуется вырезать нишу в задней стенке для доступа к сети и подключения вилки.

Розетки в рабочей зоне

Самый важный вопрос у владельцев кухонь — как сделать так, чтобы розетки не бросались в глаза, были удобными в использовании и в достаточном количестве.

Рабочая часть несет большую нагрузку, поскольку к электроточкам подключается много временных и постоянных приборов в виде чайника, мясорубки, блендера и т.д.

Лучше всего до ремонта определиться с количеством техники, которая есть и будет применяться постоянно и периодически, а к числу розеток добавить 20–30% запаса.

Чаще ставится не меньше 3 шт., но лучше разместить около 5 и более в зависимости от размеров кухни.

Стандартные

Проще всего для фартука подобрать стандартные розетки, которые не отличаются своими характеристиками от других, но есть несколько важных особенностей:

• расположение сразу над столешницей усложняет процесс использования электроточками, кроме того, на них постоянно попадает мусор, что может приводить к неприятным результатам. Чаще монтаж проводится на высоте от 10 см от столешницы;
• установка под самый верх фартука возле нижнего края навесных шкафчиков помогает немного скрыть розетку, а использование их весьма удобное;

• если фартук окружен плитой с одной стороны и мойкой с другой, то расположение будет сугубо по центру;
• в случае размещения с одной стороны фартука шкафа, можно делать монтаж электрической точки в углу, чтобы освободить немного рабочего места, а на тумбу ставить приборы в виде комбайна и прочей техники.

Технически подключение розеток не отличается от монтажа в других помещениях дома или квартиры.

Угловые

Многие не знают, как спрятать возле фартука розетки, чтобы они были незаметны для глаз. Хорошим выходом будет использование угловых видов, которые в большом ассортименте есть в магазинах. Главные особенности:

• за счет углового расположения они монтируются сразу к стене и столешнице или навесной мебели, поэтому после обустройства их будет почти незаметно;
• в качестве основного места для монтажа часто используется уровень столешницы, но при подобном расположении в них может попадать влага, мусор, поэтому лучше подходит верхнее крепление, исключающее короткое замыкание;
• технически, подключение выполняется двумя методами, среди которых проведение скрытой линии прямо в стене или монтаж открытых проводов, проходящих под гарнитуром или за ним.

Лучше всего использовать способ скрытой проводки, поскольку провода будут под надежной защитой, это дешевле, если линия ведется во время ремонта.

В мебель

Кроме стандартного монтажа электроточек в фартук есть вариант покупки специальных установок для маломощной техники, которые устанавливаются прямо в мебель, столешницу. На практике методика используется довольно редко, поскольку есть много ограничений:

• часто монтаж проводится в столешницу. Главные минусы способа — попадание влаги, грязи, даже при наличии защитных крышек, поэтому их надо ставить вдали от мойки;
• следующий недостаток заключается в методе установке и ограничениями ПУЭ, согласно которым нельзя монтировать электроизделия в деревянные поверхности, а столешница является именно такой;

• поставить розетку в столешницу проблематично, поскольку надо купить дополнительно закладные коробки из стали, которые исключат возгорание древесины. Провода тянутся по мебели, поэтому используется гофра из металла, исключающая пожар. На кухне может быть прорыв труб или сильная влага, поэтому все дополнительные элементы нужно правильно обустроить, чтобы исключить контакт электричества с влагой;
• при монтаже готовых установок в мебель потребуется выделить место под мебелью для самой линии и короба.

Скрытые

Потайные розетки считаются новинкой на рынке, но не могут решить всех проблем. Это определенный подвид обычной электроточки, но с нестандартным механизмом, который при нажатии выдвигается, открывая доступ для подключения. В закрытом положении их почти не видно, они закрываются крышкой, что помогает сократить попадание грязи и влаги.

Главный минус данного устройства считаются номинальные показатели. Почти все производители делают скрытые розетки с номинальным током 6А, поэтому для аппаратуры свыше 1,5 кВт их не получится использовать.

Это важный параметр, а если его не учесть, то они быстро выходят из строя, для рабочей зоны кухни лучше использовать розетки от 10А.

При выборе лучше отдавать предпочтение моделям со стальным корпусом.

На сегодняшний день есть много вариантов по установке розеток в фартук или возле него. У каждого описанного метода и вида есть ряд плюсов и минусов, поэтому надо выбирать то, что нравится хозяйке.

Подготовительные работы

Популярное оформление кухни — стеклянный фартук. При помощи него можно зрительно увеличить пространство, а также создать атмосферу праздника.

Само стекло обладает рядом положительных сторон, но при установке надо учитывать все тонкости, среди которых отверстия для установки розеток. Если не вырезать их заранее, то монтаж в дальнейшем будет невозможен.

Сам процесс установки для любого материала фартука почти не отличается. Первоначально нужно подготовить инструмент и саму поверхность:

• для крепления розеток придется работать перфоратором, коронками и долотом;
• для проведения линий рекомендуется использовать трехжильный кабель с двойной изоляцией, диаметром 2,5 мм, подрозетники, распределительную коробку, сами розетки по 16А и более, дюбели и саморезы.

Высота установки рекомендуется такова, чтобы дети не могли доставать к электричеству и приборам. Как правило, монтаж в фартуке делается на расстоянии 1–1,5 м от пола, поэтому доступ ограничивается.

Определившись с количеством техники, розетками и нарисовав схему, надо перенести данные для электроточек прямо на стену с помощью карандаша. Очень важно понимать, из чего делается кухонный фартук.

В кафельной плитке или фанерном основании для установки нужно аккуратно вырезать отверстие. Больше всего сложностей со стеклянной рабочей зоной. В таком случае изготовителю фартука надо заранее дать параметры согласно схеме и расположению приборов.

Монтажные работы

Установить источники питания можно своими руками, если знать главные правила, последовательность работ и иметь опыт работы с электричеством. В остальных случаях лучше довериться профессионалам и заплатить им деньги за выполненную работу. Это будет не только качественнее, но и безопаснее для дальнейшей эксплуатации.

Основный процесс предусматривает выполнение следующих инструкций:

1. С помощью перфоратора сделать углубление в стене в размеченных местах. Если на месте новых точек были старые, то их надо увеличить, но перед работой обязательно снять накладные панели, отключить подачу тока и вынуть механизм.
2. Установить на новые места коробки и закрепить их.
3. Делается штробление в стенах для линий, по которой можно вывести провода. Расположить кабель и зафиксировать его при помощи гипса.
4. Подготовленный кабель выводится в коробку.
5. Ставится механизм розетки в коробку, подключаются провода, и все фиксируется.
6. Заделываются штробы подготовленным раствором, но предварительно проверяется соединение кабеля и работа сети. После ремонта можно ставить накладки на розетки.

Посмотреть инструкцию по установке можно на видео:

Установка и Подключение Блока Розеток на Кухне Своими Руками. Setting outlet

Смотрите это видео на YouTube

В случае применения выдвижного механизма, который монтируется внутри фартука из МДФ и подобных материалов, надо учитывать несколько моментов:

• проводку нужно подключить бесперебойно к сети;
• во время установки нужно помнить о свободном доступе к фурнитуре розетки, чтобы в случае поломки ее получилось поменять;
• под фартуком должно быть достаточно места, а это может не давать возможности устанавливать шкафы или тумбы.

При декоративном виде фартука с рисунками или фигурами дизайнеры не советуют делать розетки, поскольку это портит внешний вид.

Возможные ошибки

Среди распространенных ошибок встречаются:

• при самостоятельной работе не учитывается высота плинтуса на столешнице;
• установка розеток до монтажа мебели без учета планировки и основной схемы расположения;
• при пластиковом фартуке подрозетники нужно монтировать и фиксировать после установки самих панелей;
• на кухонном фартуке обязательно нужно штробить стену, чтобы делать скрытую и защищенную линию;
• размещение должно быть от 60 см от мойки и плиты.

Электричество — очень серьезный момент не только на кухне, но и в других помещениях. Во время ремонта и установки электроточек обязательно следует покупать качественные провода, розетки с нужными техническими параметрами, а для мощной и крупной техники ставить отдельные автоматы. Самостоятельный монтаж без нужных знаний исключается, дело нужно доверить профессионалам.

Что касается эстетического вида, то цветовая гамма подбирается индивидуально, в зависимости от основного стиля и пожеланий владельцев. На фото можно видеть, как сочетаются черные розетки на белом фартуке, можно делать их однотонными или контрастными. Все идеи оформления представлены на видео:

Дизайн интерьера кухни 5. Размещение розеток и выключателей на кухне.

Смотрите это видео на YouTube

Понравилась статья? Расскажите о ней друзьям:

информация к размышлению, поиск компромиссных решений

Современная кухня изобилует всевозможными электрическими приборами от блендера до посудомоечной машины. Каждое устройство требует подключения к источнику питания. Большинство кухонь не оборудованы достаточным количеством розеток, а которые есть в наличии, не отличаются удобством расположения. Этот факт заставляет людей использовать такие ненадежные приспособления, как удлинители, но они не могут применяться на постоянной основе. Лучший вариант – произвести обустройство проводки, чтобы высота розеток на кухне соответствовала нормальным условиям подключения бытовых устройств.

Содержание

• 1 Этап первый: планирование
  • 1.1 Составление электрической схемы
  • 1.2 Уровни расположения электрических точек
  • 1.3 Расчет подготовительных работ по укладке проводов
• 2 Этап второй: монтаж разъемных устройств на рабочей стене
  • 2.1 Монтаж нижнего уровня
  • 2.2 Монтаж среднего уровня
  • 2.3 Устройство верхнего уровня
• 3 Этап третий: устройство электроарматуры в обеденной зоне
• 4 Меры безопасности при работах по монтажу электрических цепей

Этап первый: планирование

Конечно, нельзя нарисовать идеальную картинку будущей кухни у себя в воображении и начать воплощение своих замыслов, действуя по наитию. Чтобы решить, на какой высоте ставить розетки на кухне, предварительно нужно предусмотреть расположение мебели и электроприборов, которые будут там находиться.

После этого необходимо определиться с мощностью этих приборов и рассчитать количество розеток, которое смогло бы обеспечить комфортное подключение всех потребителей. Теперь можно приступить к составлению принципиальной схемы.

Составление электрической схемы

Никто не призывает подготавливать полномасштабный инженерный проект с соблюдением всех требований технического черчения. Пусть это будет элементарный эскиз, предусматривающий:

• Точки электрического питания по индивидуально проложенной линии;
• Количество обычных розеток;
• Количество автоматических выключателей;
• Способы укладки электрической проводки;
• Электрическая схема коммутации.

Такой набросок окажется полезным во время приобретения необходимых приспособлений и устройств, а также поможет в подсчете метража проводов, кабелей и их сечения для устройства электропроводки.

Уровни расположения электрических точек

Рекомендуется условно разделить рабочую стену на три уровня, чтобы распределить, на какой высоте делать розетки на кухне:

• Нижний – для подключения стационарных и самых мощных предметов бытовой техники: варочной панели с духовым шкафом, холодильника, стиральной и посудомоечной машин;
• Средний – для коммутации электроприборов, применяемых для приготовления пищи: мультиварки, кухонного комбайна, тостера, электрочайника и других кухонных устройств;
• Верхний – для включения дополнительных приспособлений: вытяжки, элементов подсветки.

Кроме того стоит позаботиться об устройстве розетки поблизости обеденного стола.

Расчет подготовительных работ по укладке проводов

Выбирая высоту установки розеток на кухне, нужно определиться со способом прокладывания проводов. Их существует несколько, но самыми популярными считаются следующие:

• В каналах плинтуса;
• С помощью пластиковых коробов;
• Через канавки, проделанные непосредственно в стене.

Последний способ самый трудоемкий, потому что предполагает штробление паза, прокладывание провода, оштукатуривание и декорирование следа на рабочей стене.

Зная путь пролегания проводки, с учетом высоты розеток на кухне от пола, можно более точно просчитать, сколько нужно провода сечением 2,5 кв. мм для подключения простых розеток, сколько нужно кабеля сечением 6 кв. мм для прокладки индивидуальной линии к электрической плите (встраиваемой поверхности) и духовому шкафу.

Этап второй: монтаж разъемных устройств на рабочей стене

После составления схемы и проведения расчетов начинается самый ответственный этап – установка розеток. Чтобы определиться, на какой высоте розетки на кухне смогут наиболее эффективно и безопасно эксплуатироваться, нужно учесть возможность попадания на них воды, которая может быть разлита, например, на столешнице или полу. Поэтому необходимо располагать их на некотором удалении от горизонтальной плоскости.

Монтаж нижнего уровня

Проводку нижнего ряда электрических разъемов проще всего провести в каналах плинтуса.

Располагать точки питания нужно недалеко от потребителей, ввиду небольшой длины шнуров у многих моделей, но, ни в коем случае не напротив их задней стенки. Желательно также исключить возможность случайного контакта с источниками тока, поэтому лучший вариант их расположения – сбоку от техники. Оптимальная высота розетки для холодильника, посудомоечной машины и электроплиты – от 10 до15 см от уровня пола.

Монтаж среднего уровня

Решая, на какой высоте от столешницы делать розетки, нужно предусмотреть вероятность касания рукой (протирая покрытие) токоведущих частей, а также их контакта с водой. Средний уровень располагается над рабочей поверхностью и предполагает подключение большого количества агрегатов средней мощности. Таким образом, высота розеток над столешницей на кухне должна быть порядка 10–15 см или 105-115 см от пола.

Стоит присмотреться к вариантам встраиваемых в мебель выдвижных систем, которые могут выдвигаться из навесных шкафов сверху вниз, либо из столешницы снизу вверх. Монтируются они очень просто, а в рабочем состоянии обеспечивают удобную и безопасную высоту розеток на кухне от столешницы. Кроме того выдвижные блоки одновременно являются сетевыми фильтрами и помимо коммутации электроприборов могут обеспечить и их защиту от сетевых изменений.

Устройство верхнего уровня

Этот уровень предполагает подключение маломощных потребителей, которые к тому же будут очень редко отключаться от источника напряжения. Будет нелогично тянуть шнур от вытяжки вдоль рабочей стены или занимать вилкой от светодиодной подсветки точку питания среднего уровня. Поэтому правильным решением будет расположение разъемов для этих приборов над полками кухонного гарнитура.

Получается, что высота розетки для вытяжки на кухне составляет около 2 метров. Производить ее частые включения и отключения не понадобится, зато расположение точки не будет бросаться в глаза.

Этап третий: устройство электроарматуры в обеденной зоне

Возле обеденного стола также необходимо оформить точки питания, например для подключения электронного гаджета или зарядного устройства. Здесь не существует строго определения по расположению розеток и следует исходить из практичности. Если установить двойной разъем на стандартном для квартир советской эпохи расстоянии от пола – 90 см, то провода от включенных в него устройств будут видны с любой точки помещения.

Намного удобнее будет установка разъема на дистанции опущенной вниз руки сидящего человека, то есть примерно 30 см от напольного покрытия.

Меры безопасности при работах по монтажу электрических цепей

В целях безопасности, рекомендуется в проводке каждого уровня установить отдельные автоматические выключатели, а также установить их для каждого потребителя, подключенного по индивидуальной линии через силовую розетку. Правильно, если все автоматы будут помещены в силовой распределительный щиток и подписаны.

Важно: все работы по устройству проводки и подключению электрораспределительных приспособлений, необходимо проводить при отключенной электроэнергии.

Высота розеток на кухне. Расположение розеток на кухне

Опубликовано 09.12.2019 | Полезная информация

Поделиться статьей:

Правильно организованное расположение розеток на кухне влияет как на комфорт эксплуатации электроточек и техники, так и на безопасность проживания. Кухня – это основной энергопотребитель в жилище. На ней больше всего сконцентрировано мелких и крупных приборов, питающихся от электросети. Чтобы все они работали правильно и безопасно, нужно грамотно продумать места размещение электророзеток в этой комнате.

Какая высота розеток на кухне является оптимальной? Какое количество нужно предусмотреть? Какие стандарты расположения применяются для различных видов техники? Ниже мы постараемся дать ответы на эти вопросы.

Размещение розеток на кухне. Требования

Учитывая повышенную потенциальную опасность электричества, к проектированию расположения источников питания был разработан ряд обязательных требований и нормативов. Из основных положений выделяют:

1. Подключение прибора должно находиться от электрической точки на расстоянии, не больше, чем полтора метра.
2. Все электроразъемы должны быть защищены от проникновения влаги и пара, следовательно, расстояние от умывальника и печки должно составлять минимум 200 мм.
3. От столешницы розетки размещают на высоте 150-250 мм. (применимо для разъемов, монтируем на кухонном фартуке). Это максимально защитит их от брызг.
4. Приборы встраиваемого типа можно подключать к источникам питания, установленным в шкафчиках. В корпусе под розетку делается отверстие на высоте от уровня пола 300-600 мм.
5. Допускается установка розеток внутри тумбы для раковины. В данном случае разрешается применение исключительно влагозащищенных модификаций.
6. Нельзя устанавливать розетки сразу за встроенными электроприборами, выдвижными ящиками, посудомойкой.

Суммарная мощность приборов на кухне

Прежде чем приступить к монтажным работам, необходимо разработать схему размещения розеток. Однако это невозможно сделать без расчета мощности всех планируемых к использованию электроприборов.

Приблизительный перечень включает:

Рис. — Мощность приборов на кухне

Однозначно, вся техника никогда не включается одновременно. Однако в сумме мощность все же необходимо просчитать. В основном значение не превышает 10-15кВт. Предельно допустимое значение (когда сразу задействованы несколько токоприёмников) не должно превышать 7кВт. Если больше — нужно подумать о проведении 380V и о распределении потребителей по фазам.

Планирование мест установки электророзеток рекомендуется всегда выполнять после разработки дизайна помещения. В противном случае есть риск столкнуться с различными сложностями. К примеру, токоприёмники рабочего места окажутся за холодильником или в других нежелательных/недопустимых местах.

Рис. — Места размещения розеток и выключателей

Чтобы электророзетки заняли свои места, потребуется составить проект размещения мебели и наметить на нем все электроточки. Можно не делать привязку мест монтажа и не производить расчеты размеров и расстояний. Рассчитайте количество разъемов и укажите назначение для каждого из них.

На какой высоте делать розетки?

Положение точек обуславливается видом и местом расположения эксплуатируемой техники, а также мебелью. Главное, чтобы высота розеток на кухне была организована с учетом эргономики и удобства использования. При этом существует свод общих правил:

• для встраиваемой бытовой техники – 10 см. от уровня пола;
• розетки, запланированные над рабочей зной, должны возвышаться на 10-15 см;
• дополнительные источники питания, расположенные рядом с обеденным столом, размещаются на высоте 20-30 см от пола.

Рис. — На какой высоте делать розетки на кухне

Количество розеток в кухонной зоне

Под каждый вид стационарных приборов (СВЧ печь, вытяжка, варочная поверхность, духовой шкаф, посудомойка, холодильник.) отводится отдельная электророзетка, плюс два блока с одного и с другого края столешницы, плюс один токоприёмник рядом с обеденным столом. Также не лишним будет организовать еще 1 электроточку внизу или сверху выключателя прямо у входа в кухню.

Для нестационарных потребителей закладывается по 2 (+) точки на каждую половину помещения. Сюда будут подключаться такие устройства, как кухонный комбайн, блендер, чайник и т.д.

Рис. — Оптимальное количество розеток

Где и на каких местах устанавливать электророзетки

После расчета количества можно приступать к выбору мест размещения розеток. Нарисуйте план (проекция на плоскость каждой стены помещения с контурами техники и мебели), используя точные размеры комнаты. В случае с угловой кухней в план включается и смежная стена.

После этого на развертку стен переносится схема с подсчитанным числом электророзеток. Места расположения электроточек выбираются в соответствии с правилами, применимыми для каждого вида приборов.

Столешница и рабочая зона

Столешница располагается на высоте 850-900 мм от пола, далее следует простенок примерно 600 мм, над ним – мебельные шкафы. Розетки рекомендуется располагать на расстоянии 100-110 см от уровня пола, но главное, чтобы они не находились по середине простенка и не портили внешний вид помещения.

От столешницы до электроразъема должно быть минимум 50 мм, т.е. выше плинтуса. Места размещения – любой угол + 1 набор между раковиной и варочной панелью.

Важно учесть наличие предполагаемой встраиваемой техники в шкафах над столешницей. Для нее также нужно предусмотреть отдельную точку.

Розетки для холодильника

Изготовители техники настаивают на том, что размещать розетки для подключения холодильника нужно под самой техникой, а именно в нижнем розеточном ряду, благодаря чему обеспечивается скрытое подключение. Нижний розеточный ряд, как правило, располагается на высоте около 100 мм от уровня пола, то есть на одной высоте с ножками мебели.

Рис. — Розетки для холодильника



Если планируется частое отключение оборудование от сети, то розетки лучше выносить на высоту рабочей зоны.

Места розеток для варочной и духовки

Если варочная поверхность очень мощная, выводится кабель и подсоединяется прям к прибору или монтируется особый силовой разъем.

В духовках же предусмотрены стандартные вилки, следовательно, изобретать велосипед не придется – просто включаем в обычную электророзетку и все.

Если по краям духовки/варочной имеются распашные шкафы, то оптимальным вариантом будет размещение розеток внутри них. Если нет – подключаемся к нижней группе.

Для вытяжки

Розетка под нее должна располагаться на высоте 190 – 200 мм., но имеются нюансы, зависящие от модели прибора. Если вытяжка недорогая, можно подсоединить кабель напрямую к ней. Дорогие модификации поставляются с родной вилкой. Если ее срезать, можно утратить гарантию.

Рис. — Розетка для подключения вытяжки

Раковина, стиралка, посудомойка

Установка электророзеток на кухне в зоне над или под мойкой запрещена сводом правил по проектированию и монтажу электроустановок. Потому при монтаже рядом с сантехникой нужно делать отступ в 5-10 см.

За стиральной и посудомоечной машиной располагать электроточки тоже нельзя.

Проводка и автоматы

Для разъемов, к которым будет подключаться техника мощностью до 3.5 кВт, устанавливается автомат на 16 А. Для оборудования до 5.5 кВт – на 25 А.

Поскольку кухня представляет собой помещение, характеризующееся повышенной влажностью, а также здесь расположено большое количество изделий в корпусах из металла, в щитке ставится УЗО 30мА.

В кухне ставятся розетки на 16А с заземляющими контактами.

Для каждого токоприёмника – своя розетка.

Как мы выполняем услугу

Некачественная установка, а также неправильное размещение розеток на кухне может негативно сказаться на эксплуатационных характеристиках дорогостоящего электрооборудования и, что еще хуже, спровоцировать угрозу безопасности жильцов. Поэтому лучше доверить эту работу профессионалам. Если же Вам необходим перенос розеток, мастера нашей компании сделают работу качественно и с гарантией. Подробнее об услуге  elektrikclub.ru/perenos-rozetok-na-kuhne

Наши мастера выполнят качественный монтаж розеток в кухонной зоне с соблюдением установленных норм и требований и с предоставлением гарантии на работы и материалы.

Наши преимущества

Нам доверяют свои дома многие жители Санкт-Петербурга, потому что мы:

• консультируем, разрабатываем схему расположения розеток на кухне, составляем смету бесплатно;
• даем гарантию на электрику для кухни;
• сдаем проекты строго в оговоренный с клиентом срок;
• работаем по фиксированной смете и без предоплаты.

Звоните: +7(812)907-32-56 или оставляйте заявки прямо на сайте.

Метки:

Высота установки, расчет количества и особенности установки

Содержание статьи:

• Что учитывать при обустройстве розеток
• Количество сокетов
• Правила расположения
• Высота розетки на кухонной панели
• Подготовка к установке
• Как сделать розетку на кухонном фартуке
• Дополнительные рекомендации
• Распространенные ошибки

Кухня является самым загруженным помещением с точки зрения потребления электроэнергии. В распоряжении хозяйки обширный арсенал бытовой техники и различных приспособлений. С одной стороны это очень удобно, с другой — увеличивается нагрузка на линию, требуется много розеток. Проектирование и монтаж электропроводки проще доверить профессионалам, но это дорого, а хорошего специалиста еще нужно найти – есть риск нарваться на неграмотного работника. Установить розетки на кухонный фартук можно самостоятельно. Для этого необходимо ознакомиться с особенностями расчетов, правилами монтажа и мерами безопасности.

На что обратить внимание при расстановке розеток

Перед установкой розеток на кухне в фартук необходимо тщательно продумать их количество и расположение

Схемы расположения розеток, предусмотренные типовыми проектами, не подходят для современных кухонных интерьеров. В то время как источники энергии закреплены в боковых стенках, основная масса потребителей находится в районе столешницы. Мощные бытовые приборы устанавливаются вместе со шкафами и внутри них, а сверху – не менее мощные приборы.

При составлении схемы подключения электрооборудования необходимо учитывать следующие нюансы:

• На начальном этапе монтажа следует прокладывать трехжильный кабель, даже если заземление не предусмотрено. Впоследствии этот дефект можно устранить. Тогда проводку менять не надо.
• При выборе силового кабеля необходимо остановиться на максимальной потребляемой мощности при подключении нескольких потребителей к одному блоку.
• Розетки на кухонном фартуке следует размещать на таком расстоянии, чтобы не перемещать приборы по столешнице, когда возникает необходимость их подключения к сети.

При выборе розеток лучше остановиться на брызгозащищенных вариантах. Это предотвратит попадание влаги на клеммы.

Количество розеток

Размещение розеток осуществляется с соблюдением определенных правил для предотвращения коротких замыканий, пожарной проводки

При определении необходимого количества розеток в кухонном фартуке необходимо пользоваться простыми математическими правилами.

Искомый показатель будет состоять из следующих терминов:

• Постоянно подключенные устройства: плита, микроволновка, кофеварка, вытяжка, лампа, чайник.
• Приборы, используемые по необходимости: стиральная и посудомоечная машины, хлебопечка, мультиварка, тостер, кухонный комбайн, кофемолка.
• Резерв. Предусмотрен для подключения паяльника, пылесоса или других изделий для эпизодической работы.

Не стоит делать много розеток для каждого из имеющихся устройств — это приведет к ненужным затратам и загромождению гарнитура. Оптимальный вариант – наличие гнезд с максимальной загрузкой кухни, плюс 1-2 запасных входа. Лучше иметь небольшой запас, так как после установки ничего поменять не получится, а использование удлинителей и тройников – не лучшее решение.

Правила расположения

Правильная схема подключения и расчет минимального количества розеток позволит удобно пользоваться техникой на кухне

При составлении схемы установки розеток на фартуке нужно руководствоваться не только практичностью, красотой и дизайном. В центре внимания должны быть вопросы безопасности.

Необходимо соблюдать следующие правила:

• Накладки необходимо закрепить на расстоянии не менее 5 см от столешницы. Это предотвратит их намокание в случае случайного проливания.
• Не устанавливайте выключатели и розетки над раковиной и плитой. Это может привести к короткому замыканию или расплавлению продукта.
• Розетки должны располагаться симметрично, на одинаковой высоте и расстоянии друг от друга. Такой подход снижает материальные затраты и позволяет точно знать, где находится скрытая проводка.
• Расстояние до любого устройства не должно быть более 100 см. От стационарных устройств розетки должны находиться на расстоянии длины их штатного кабеля минус 20 см.

Так как работа на кухне связана с жирными испарениями, целесообразно выбирать накладки с крышками, защищающими клеммы от загрязнений.

Высота розеток на кухонном щите

Установка накладки непосредственно на фартук – самый простой и бюджетный вариант электрификации рабочего пространства. Нет необходимости проводить дорогую и грязную штукатурку, так как коммуникации и штробы будут закрыты декоративной панелью.

При выполнении электрической схемы следует придерживаться следующих рекомендаций:

• Согласно СНиП максимальная высота розеток от пола не должна превышать 200 см. Если устанавливаются промежуточные устройства скрытого типа, то они не должны быть ближе 30 см от плинтуса. На этом уровне проложены водопроводная и сливная трубы, их прорыв может вызвать короткое замыкание.
• Если на столешнице стоит крупная бытовая техника, блок нельзя монтировать непосредственно за ней. Это приведет к тому, что устройство будет выступать за край рабочей поверхности.
• При установке розеток на кухне на фартук желательно придерживаться высоты 100 см от пола. Это соответствует СНиП и удобно для хозяйки.
• Не поднимайте розетки под навесными шкафами. Если их разместить высоко, такое решение приведет к потере эстетичности, так как будут видны все провода, идущие от устройств. Лучше остановиться на уровне 15-25 см. Таким образом, розетки могут быть замаскированы под одно из небольших устройств.

Если на столешницу планируется установка массивной бытовой техники, блок следует приподнять над ней на 5-10 см, чтобы не снимать тяжелую вещь для подключения других приборов.

Подготовка к монтажу

Перед установкой розеток рекомендуется нанести на стену

Начало процесса электрификации кухни — составить проект, провести расчеты и закупить все необходимое.

Для работы потребуются такие инструменты и материалы:

• перфоратор, болгарка, паяльник;
• плоскогубцы, кусачки, нож;
отвертки
• ;
• рулетка, уровень;
• Кабель медный ВВГнг-Лс 3×4мм²;
• шпатель, шпаклевка;
Гофрированная пластиковая трубка
• .

Сверление плитки под розетку

Подготовка основания осуществляется в следующей последовательности:

• На стены нанесена разметка. Линии рисуются только в вертикальном и горизонтальном направлениях. Размечает места, где будут розетки и монтажные коробки.
• С помощью болгарки и перфоратора делаются штробы и отверстия для стекол.
• В воротах проложены пластиковые трубы с предварительно натянутым внутрь тросом. После этого бороздки заделываются шпаклевкой.

Вы можете продолжить работу после полной настройки решения. Во избежание последующего зачистки раствор необходимо укладывать так, чтобы после застывания он не образовывал выпуклый слой.

Как сделать розетку на кухонном фартуке

На кухонном фартуке лучше установить внутренние розетки, которые не будут выступать над столешницей

В зависимости от стиля и дизайна кухни, выход фартука может быть внутренние или накладные. Выбор зависит от материала стен, размера комнаты и приоритетов хозяйки.

Для изготовления внутреннего выхода необходимо еще до установки панели сделать отверстие и завернуть в него втулку. После этого в нем фиксируется колодка с клеммами и контактами. Для размещения внешней крышки в фартуке делается отверстие по форме клемм.

Стандарт крепления накладных изделий заключается в предварительном монтаже кронштейна в стене для фиксации корпуса. Для этого используется деревянный брусок, закрепленный в нише. Для крепления розетки делается 3 отверстия – для вывода кабеля и саморезов.

Наилучший вариант – установка в помещении. Так изделия не будут выступать над столешницей, а технику и технику можно будет разместить вплотную к стене.

Как вырезать розетку на кухонном фартуке

В МДФ сделать отверстия проще всего. Для этого используйте острый нож, ручной или электрический лобзик. Края после распила необходимо обработать любым герметизирующим веществом для защиты от влаги.

В керамической плитке отверстия можно делать алмазной коронкой, ручным факелом или струной после предварительного сверления контура.

Самое сложное в работе стекло. Самостоятельно проделать отверстие в затвердевшем материале практически невозможно. Желательно включить эту процедуру в заказ на изготовление фартука на фирме. Для этого нужно все точно измерить и рассчитать, чтобы добиться полного совпадения отверстий и проводов.

Пошаговый алгоритм подключения

Установка розеток на кухонную панель выполняется в следующей последовательности.

• Жилы кабелей зачищены и запаяны оловом.
• Концы кабеля вставляются в монтажные коробки и площадки. Их ужесточают. Качество контактов проверяют протягиванием проводов.
• Блок исправлен. В стакане он фиксируется вкручиванием болтов, регулирующих положение ножек. Чтобы убедиться, что блок зафиксирован надежно, нужно несколько раз вставить штекер в клеммы и вытащить.
• Внешняя крышка фиксированная. Помещение обесточено, кабель подключен к сети.

1. Сверление отверстий в плитке

Выбивание отверстий в плитке

Сверление отверстий под плитку

4. Ввод кабеля в монтажную коробку

Монтаж монтажной коробки и розеток

Установка розеток в бетонную стену

Перед включением напряжения необходимо еще раз визуально осмотреть цепь, чтобы исключить возможность короткого замыкания.

Дополнительные рекомендации

В процессе эксплуатации розетки могут перегреваться, что приводит к окислению контактов и клемм, подгоранию проводов. Чтобы не отключать на время ремонта всю квартиру, целесообразно оборудовать линию собственным групповым выключателем на 16-25А. Это устройство предотвратит возможность короткого замыкания.

Хорошее решение — установка выключателей со скрытой проводкой для управления маломощными приборами — вытяжкой, лампой, тостером, мультиваркой.

При установке розеток нужно выбирать наиболее удобные для использования места и соблюдать правила безопасности. Высоту установки устройств целесообразно выбирать так, чтобы они обеспечивали максимальный комфорт при их использовании в самых различных ситуациях. Если кухня имеет большую площадь, источники энергии необходимо устанавливать с интервалом не более 100 см. Это обеспечит хозяйке полную свободу действий.

Распространенные ошибки

Не устанавливайте розетки рядом с источником тепла

В процессе проектирования и монтажа неопытные мастера допускают следующие ошибки:

• Ошибки проектирования. После установки мебели розетки находятся за шкафами и крупной бытовой техникой.
• Экономия на кабеле, что приводит к его перегреву и оплавлению изоляции.
• Подключение моющих и проточных устройств через простые автоматы.
• Неправильное размещение розеток (над раковиной и плитой, вплотную к газовым трубам).
• Прокладка кабеля в воротах без использования пластиковых труб.

Соблюдая технологию работы и используя качественные материалы, вы легко сможете сделать надежную и долговечную проводку на фартуке.

высота установки розеток от пола на кухонном фартуке. Как их спрятать и какие лучше поставить?

Фартук

1. Как определить количество?
2. Высота
3. Правила установки
4. Распространенные ошибки
5. Как установить?
6. Процесс установки

Современную кухню невозможно представить без большого количества бытовой техники. Ей нужно электричество, поэтому нужно подумать, как разместить достаточное количество розеток, чтобы они не выделялись из общего дизайна и смотрелись уместно. В наше время розетки часто располагаются на фартуке. Об особенностях и тонкостях установки розеток там, где готовится еда, мы и поговорим в нашей статье.

Как определить количество?

Что касается количества розеток, то универсального ответа на этот вопрос нет. Все зависит от того, насколько просторна кухня, и сколько на ней бытовых электроприборов. Однако специалисты рекомендуют размещать на фартуке не менее 3-х розеток … Можно монтировать розетки по 2 или по 3 штуки в разных местах.

Потребитель должен учитывать, что такие приборы, как плита, варочная панель, духовка, мойка и вытяжка, должны иметь автономные розетки. В остальном, к одному источнику питания можно подключить несколько маломощных устройств.

Высота

Розетки рекомендуется размещать на расстоянии 10-30 сантиметров от столешницы. Это своего рода эталон высоты. Если есть возможность, лучше остановиться на более высоких ставках. Это будет очень удобно, когда на стол ставится посуда или на него кладут продукты, что будет перекрывать доступ к слишком низкой розетке.

Во время установки следует соблюдать некоторые правила. Например, розетки, предназначенные для мелкой кухонной техники, должны располагаться на расстоянии 1,1-1,4 метра от пола. Если предусмотрена подсветка, блоки питания для нее располагают в 20 сантиметрах от столешницы. Розетки для вытяжки располагаются в 50-60 сантиметрах от шкафов.

Правила установки

Первое, на что следует обратить внимание при монтаже, это соблюдение техники безопасности при работе с электричеством. Прибор, включаемый в розетку , должен располагаться на расстоянии не более 1,5 метра от нее. Сам блок питания устанавливается на высоте от 1 до 1,5 метров от пола. Убедитесь, что все контакты и провода герметичны. По тем же причинам не стоит размещать розетки в районе мойки и возле варочной поверхности.

Что касается самой процедуры установки, то она состоит из нескольких этапов. Установку нельзя назвать слишком сложной технически, однако есть тонкости, которые необходимо учитывать в процессе работы. Необученный человек не должен браться за такую ​​миссию.

Работу с электричеством лучше доверить профессионалам, если нет твердой уверенности в себе.

Следует отметить, что накладные розетки устанавливаются проще всего. В случае с ними часто не требуется шлифовать стенки под провода. Такие конструкции можно устанавливать поверх покрытия, сохраняя его целостность. Кроме того, такие блоки питания вполне доступны по цене. Если вы хотите скрыть розетки, вы можете использовать специальные скрытые опции.

Этот достаточно новый тренд все чаще появляется на полках магазинов. Такие блоки питания представляют собой точки, спрятанные под специальным механизмом, открывающим их при нажатии. Когда розетки закрыты, их практически не видно. Сверху находится крышка, защищающая от попадания грязи и воды.

Выбирая этот вариант, нужно внимательно изучить этот вопрос. Дело в том, что рейтинги являются существенным недостатком.

У подавляющего большинства значение тока таких розеток составляет 6А, что совершенно не подходит для мощной техники. На кухне рекомендуется использовать элементы от 10А. Если этот нюанс вас не пугает, стоит выбирать модели, выполненные в стальном корпусе.

Распространенные ошибки

Для новичков в установке блоков питания важно иметь представление о наиболее распространенных ошибках. Отметим основные. Есть вероятность, что количество установленных розеток не будет соответствовать реальным потребностям. Это может произойти из-за того, что приобретаются новые электроприборы, следовательно, требуется больше точек питания.

Установка должна быть выполнена до установки кухонного гарнитура. Нельзя забывать о пробивке паза, если это необходимо. Ошибкой является установка розетки для вытяжки там, где она будет располагаться.

Запрещается размещать точки питания в непосредственной близости от плиты или кухонной мойки. Модели должны быть водонепроницаемыми. Также не стоит учитывать размер плинтуса на рабочей поверхности. Также можно ошибиться в сечении проводки.

Как установить?

Когда схема расположения источников питания готова, необходимо разметить непосредственно поверхность самого фартука. После этого подготавливаются отверстия. Как именно это делается, зависит от того, из какого материала сделан фартук. Чаще всего достаточно просто просверлить ниши. На этом этапе нужно следить за тем, чтобы рисунок не был нарушен. … Если фартук будет из стекла, самостоятельно выполнить работу не получится. Должны быть сделаны замеры, которые затем передаются производителю, изготовляющему фартук. Это единственный вариант сделать отверстия для розеток на листе стекла.

Перфоратор выдалбливает место для выхода. Если предполагается установка в месте, где уже есть источник питания, предыдущий вариант демонтируется. В указанном месте устанавливается распределительная коробка. Розетки помещаются в готовые розетки, их соединения скручиваются, скрепляются и изолируются. Эти манипуляции необходимы для того, чтобы исключить перегрев во время работы.

Нельзя забывать, что фазный и нулевой провода должны быть разделены.

Процесс установки

Что касается самого процесса установки, то действовать нужно следующим образом. В первую очередь помещение, где проводятся работы, должно быть обесточено. После этого к стене крепится фартук с подготовленными отверстиями и проводкой. Далее необходимо установить подрозетники. Проводка помещается в штробу и закрепляется там.

На следующем этапе розетка должна быть подключена к проводке. Во время работы вам нужно будет следить за тем, чтобы провода были подключены как к розетке, так и к распределительному щитку. Далее проверяются соединения, и если замечаний нет, пазы необходимо заделать строительным составом, поверх которого наносится шпаклевка. На завершающем этапе прикручиваются сами втулки. В помещение подводится электричество и проверяется работоспособность блоков питания.

Далее вас ждет мастер-класс по установке розеток на кухонный фартук.

Рекомендуем прочитать

Розетки на кухне – расположение, высота, схема установки

Монтаж электропроводки – кропотливая процедура, которую необходимо сделать чуть ли не в первую очередь, так как придется резать и сверлить стены. По этой причине необходимо сразу представлять, где разместить розетки на кухне и сколько их потребуется. В этом случае необходимо ориентироваться на не имеющееся количество электроприборов, но и немного подумать заранее – может быть, есть какие-то вещи, которые хотелось бы купить и они появятся в течение нескольких лет.

Содержание

• Характеристики кухонных розеток
• Требования к высоте розетки
• С чего начать
• Что входит в сеть постоянно
• Что будет входить отдельно
• Выдвижные и поворотные розетки

  5 Размещение

  6 розетки на кухне с точки зрения дизайнера (видео)

• Общие выводы

Особенности кухонных розеток

Даже при бережном обращении с кухонной техникой вода часто разбрызгивается или проливается, плюс на кухне гораздо чаще производится влажная уборка. Современные устройства сами по себе обладают достаточно высокой защитой от попадания влаги, но все же установка розеток на кухне предполагает использование влагозащищенных моделей, по крайней мере, тех, что будут стоять возле посудомоечной машины или недалеко от водопровода.

Кухня – это место, где собраны самые мощные электроприборы, поэтому следует тщательно продумать не только расположение розеток на кухне, но и суммарную мощность приборов. Это позволит рассчитать точное количество розеток, что можно «посадить на один провод» и сколько таких групп придется сделать для безопасного использования всех устройств. Некоторые из розеток, необходимых на кухне, обычно поставляются для одного конкретного устройства. Например, это необходимо при установке духовых шкафов, некоторые модели которых потребляют более 5 кВт.

При покупке розеток не жадничайте и выбирайте недорогие «слабенькие» модели на 10 Ампер, тем более, что характеристики большинства предлагаемых на рынке устройств уже 16 Ампер.

Требования к высоте розетки

Расположение розеток на кухне (нажмите для увеличения)

Из старых рекомендаций и правил, как правильно установить электропроводку, есть некоторые мифы, которых «по привычке» придерживаются при выборе высоты розеток на кухне. Это стандарты СССР, по которым высота установки розеток прописывалась строго 90 см от пола. То же касается и модной в свое время тенденции размещать их примерно на 30 см — так делали все, но никто не знал, почему.

На самом деле в ПУЭ есть только два прямых запрета относительно расположения розеток и выключателей – установка запрещена ближе 50 см от газовой трубы и 60 см от раковины. Есть еще несколько ограничений, но они касаются общественных зданий и детских учреждений. В частном же доме предоставляется полная свобода, так что все розетки для кухни можно установить там, где удобно.

С чего начать

Чтобы решить, как правильно расположить розетки на кухне, в первую очередь составляется поэтажный план, на котором будет показано расположение мебели и всех электроприборов. Здесь нелишним будет посоветоваться с человеком, который будет вести все это домашнее хозяйство. В этом вопросе хватает мелочей, например, желательно, чтобы расположение розеток на кухне учитывало, левша он или правша, чтобы потом не запутаться в проводах от миксер или блендер.

расположение розеток для электроприборов (нажмите для увеличения)

Когда план расстановки мебели и техники готов, теперь можно приступать к размещению розеток на кухне, учитывая, что на большинстве устройств провод подключения редко бывает длиннее одного метра. Если суммарная мощность двух устройств не превышает 3,5 кВт, то следует подумать о том, как установить двойную розетку. Также она подходит для стационарно установленных устройств, которые не включаются одновременно, но лучше рассчитать с запасом. Если сейчас сложно представить, как можно вместе включить посудомойку и духовку, то неизвестно, какие привычки появятся потом.

Что включено в сеть постоянно

У каждого свои предпочтения, но основной список кухонной техники (и тех, что будут включены туда отдельно) будет следующим:

• Духовка (электрическая духовка) является одним из самых мощных устройств, потребление электроэнергии у некоторых моделей может достигать 5-6 кВт. Для таких устройств потребуется отдельная линия.
• Электрическая плита или варочная поверхность. Чаще всего это 3-4 комфорта, каждый мощностью 1,5-2,5 кВт — если они включаются все вместе, то нужна отдельная линия. Если это индукционная плита, то расположение розеток на кухне должно предусматривать, что она должна быть установлена ​​на расстоянии от других приборов.
• Посудомоечная машина. В ней находится ТЭН для нагрева воды – именно он является основным потребителем электроэнергии и обычно он составляет 1,5-2 кВт. Учитывая, что он используется не часто, это позволяет подключать устройство к линии с другими электроприборами.
• Мультиварка. Большинство ее программ рассчитаны примерно на час работы — за это время она «потянет» около 2 кВт. Желательно включать в отдельную розетку, но вполне может быть и двойной, в которую можно подключать и не особо мощные устройства.
• Хлебопечка. В целом, это та же мультиварка, но ее программы работают около 2,5 часов. С этого времени ТЭНы постоянно включены около 40 минут. Его можно скрыть, пока не нужно печь хлеб, но чаще всего он включен постоянно.
• Микроволновка и электрочайник. В зависимости от модели они потребляют около 1,5-2,5 кВт. Их особенностью является малая продолжительность работы – зачастую она составляет 5-10 минут, в течение которых они не будут создавать большой нагрузки на электросеть. Их можно свободно включать в двойные розетки параллельно друг другу или другим устройствам.
• Холодильник чаще всего требует отдельного подключения — его мощность невелика, но его обычно устанавливают отдельно. По этой же причине розетка для холодильника может быть двойной – свободная розетка рано или поздно обязательно пригодится.
• Розетка для вытяжки вызывает много вопросов, так как ее чаще всего устанавливают под потолком подальше от других устройств, а миф о необходимости размещения точек подключения на высоте 90 см достаточно силен. На самом деле нет ничего страшного в том, что розетка для вытяжки будет располагаться рядом с ней.
• Также для телевизора понадобится отдельная розетка, если ее установка предусмотрена хотя бы в проекте.

В результате к сети будет постоянно подключено не менее 10 электроприборов. В зависимости от расположения и мощности некоторые из них могут быть оснащены двойными розетками. В любом случае, при подсчете того, сколько должно быть розеток на кухне, нужно учитывать и приборы, которые будут время от времени включаться.

Что будет входить отдельно

Когда все устройства, необходимые на кухне, определены (которые будут постоянно подключены к сети), то нужно представить, какие еще устройства будут на ней использоваться. В первую очередь потребуется подключить такое оборудование, как блендер, миксер, кофемолку, мясорубку, кухонный комбайн и тому подобное. Как раз для таких устройств нужно подумать, с какой стороны от них установить розетку и где ее вообще разместить – возле стола или над столешницей.

Если у вас есть привычка читать во время еды, или вам просто нужен телефон под рукой, то рано или поздно его нужно будет зарядить. То же самое касается ноутбука или планшета.

Также следует помнить, что кухня – это место, где часто убирают – не помешает подумать, где разместить розетки, чтобы шнур питания пылесоса не сбрасывал все со стола или столешницы. можно сделать двойную розетку для холодильника и при необходимости подключить к ней пылесос.

Если подумать с позиций здравого смысла, то розетки нужно устанавливать прямо на кухонном фартуке и обязательно возле обеденного стола. Подключения слишком мощных устройств здесь не предусмотрено, поэтому можно устанавливать розетки блоками — от двух до четырех двойных в каждом из этих мест.

В общем, есть простое правило, позволяющее рассчитать, сколько розеток нужно на кухне – нужно рассчитать, сколько техники будет использоваться в любом случае, и прибавить к этому количеству 25% про запас.

Выдвижные и поворотные розетки

Очень красивый и простой в использовании — легко достать и легко спрятать, когда он не нужен. Они представляют собой своего рода компьютерный сетевой фильтр, который спрятан в трубке. Основной механизм встроен в поверхность столешницы, а если нужно что-то включить, то стоит только нажать на кнопку и уже есть куда подключить вилку.

На самом деле стоит задуматься о целесообразности установки таких устройств, ведь недостатков у них может быть не меньше, чем достоинств:

• Необходимо четко продумать, как расположить розетки на кухне — такие модели занимают место в шкафах — саму трубку нужно куда-то установить и не факт, что в будущем это место отнимется у шкафа не понадобится.
• Опять же, провода к основанию устройства придется вести внутри шкафов, что усложняет а) монтаж, б) перемещение этих шкафов при необходимости.
• Чем сложнее конструкция, тем больше вероятность ее поломки — чтобы не переживать по этому поводу, нужно выбирать очень качественную встраиваемую розетку, стоимость которой будет на порядок выше чем стандартный.
• Стабильность и вредные привычки. При поднятии открытого устройства над столешницей снижается его устойчивость, плюс, кроме того, установленная трубка может шататься. К этому добавляется неистребимая привычка выдергивать вилку из розетки за шнур. Даже если при вынимании вилки держаться за основание, весь узел все равно расшатается, ведь качественные розетки имеют тугие подпружиненные контакты, благодаря чему хорошо проводят электрический ток.
• В случае поломки поиск и установка нового устройства могут быть проблематичными.

Конечно, при покупке качественной подъемной муфты и правильном уходе за ней она прослужит столько же, сколько и обычно. Но если хотя бы один из перечисленных пунктов заставляет задуматься, то более правильным решением все же будет сделать розетки на кухне стандартными.

Размещение розеток на кухне с точки зрения дизайнера (видео)

Общие выводы

Установка кухонных розеток требует дополнительных расчетов и готового плана помещения, на котором указано, где будет располагаться как минимум основная техника и мебель. Это подскажет, как сделать правильное расположение розеточных блоков, а расчетная мощность устройств подскажет, к каким из них нужно тянуть отдельный провод, а какие можно поставить на одну линию.

Размещение розеток практически не ограничено — нельзя ставить ближе полуметра от газовой трубы и 60 сантиметров от раковины. В целях безопасности не размещайте розетки ниже 15 см от поверхности пола.

В общем, на кухне предоставляется практически неограниченная свобода действий в этом вопросе, если правильно рассчитать электропроводку.

Какой высоты должны быть розетки и выключатели на кухне?

Независимо от того, переделываете ли вы свою кухню или вам нужно полностью переделать ее, вам может быть интересно, где именно должны быть розетки и выключатели света. Итак, если вам интересно, как высоко они должны быть размещены на стене, вы попали в нужное место.

Розетки на кухонной столешнице должны располагаться не выше 20 дюймов от верхней части стойки. Минимальная высота розеток над кухонной стойкой не требуется.

Выключатели света обычно располагаются примерно в 4 дюймах от верха прилавка. Тем не менее, нет требований к минимальной или максимальной высоте, и их можно разместить в зависимости от личных предпочтений.

Теперь вы знаете обычную высоту розеток и выключателей на кухне, но, пожалуйста, продолжайте читать, пока мы подробнее остановимся на этом. Мы обсудим, что может повлиять на ваше решение о размещении, и любые требования к коду. Мы также ответим на некоторые другие вопросы, которые могут у вас возникнуть о кухонных розетках и выключателях света, в том числе о том, можно ли их установить в столешницу.

Высота кухонных выключателей и розеток

При установке выключателей и розеток над кухонной стойкой не рекомендуется размещать их случайным образом или там, где вы считаете нужным.

Важно учитывать любые требования кода и практическое применение выключателей или розеток. Например, вероятно, стоит установить выключатель для мусоропровода рядом с раковиной.

Выключатели света

Выключатели света или даже выключатели для удаления мусора часто размещают над столешницей и под шкафами.

При расчете высоты для их установки следует учитывать фартук прилавка, а также то, хотите ли вы, чтобы переключатель располагался выше или внутри фартука.

Какой код высоты выключателя света?

Нет требований к высоте выключателя света в любой комнате. Однако стандартные выключатели света по высоте чаще всего устанавливаются на высоте 48 дюймов от пола.

При этом высота кухонных розеток часто отличается для размещения столешниц.

Хорошим правилом является установка выключателя света на высоте 4 дюйма над столешницей. Некоторые люди предпочитают размещать свои выключатели посередине между верхними шкафами и столешницами, чтобы сделать их визуально привлекательными. Выбор в конечном счете за вами.

Насколько близко к кухонной раковине может быть выключатель?

В некоторых случаях имеет смысл установить выключатель рядом с кухонной раковиной. Например, если у вас есть свет над раковиной или мусоропровод, вам нужно будет включить их, не отходя от раковины.

Не существует кода, определяющего, насколько близко выключатель света может находиться к кухонной раковине. Однако в большинстве случаев выключатели света устанавливаются на расстоянии не менее полуметра от кухонной раковины. Для перспективы в ванных комнатах это расстояние составляет три фута.

Розетки

Не существует минимального требования к высоте розетки на кухонной столешнице, но есть максимальное требование.

Максимальная высота розетки над кухонной стойкой составляет 20 дюймов. Это соответствует кодексу Национальной ассоциации противопожарной защиты, 210.52(C)(3).

Если розетка расположена слишком высоко, у вас могут возникнуть проблемы с подключением таких приборов, как кофеварка или тостер.

Например, один тостер Black and Decker поставляется с 20-дюймовым шнуром питания. Если ваша розетка находится на расстоянии 18 дюймов от этой столешницы, у вас есть только 2 дюйма дополнительной длины между тостером и стеной.

Эта максимальная высота обусловлена ​​тем, что небольшие бытовые приборы, которые могут стоять на прилавке, не требуют использования удлинителя.

Шнуры на небольших бытовых приборах короткие, чтобы избежать несчастных случаев. Более длинные шнуры или удлинители могут стать причиной повышенного риска возгорания и поражения электрическим током.

Как и в случае с выключателями света, некоторые дизайнеры/домовладельцы предпочитают размещать выключатель там, где он выглядит лучше всего. Либо в центре верхних шкафов и столешниц, либо там, где это не мешает дизайну фартука.

Можно ли поставить розетку в столешницу?

Розетку можно разместить над столешницей, а как насчет поверхности? Поверхностные розетки могут легко обеспечить больше розеток. Итак, хорошие новости: вы можете поместить розетку в столешницу, если она предназначена для этой цели.

Код NFPA 406.5(E) позволяет устанавливать розетки в прилавок.

Производитель розетки указывает, подходит ли она для столешницы, поэтому, если вы выбрали розетку, в которой указано, что она предназначена специально для столешницы, вы можете ее установить.

Нажмите здесь, чтобы увидеть Pop Up Outlet на Amazon.

Какова средняя высота столешницы?

Средняя высота столешницы составляет 36 дюймов. Однако, если столешница предназначена для сидения в стиле бара, высота может достигать 42 дюймов.

Важно помнить, что столешница не обязательно должна быть такой высоты. Если вы ниже или даже выше, вы можете подумать об установке столешниц, которые приспосабливаются к этому.

Будь то приготовление пищи или мытье посуды, вы можете страдать от болей в спине или шее, если ваши столешницы слишком низкие, если вы проводите много времени на кухне.

Если это похоже на то, от чего вы можете пострадать, вам также следует помнить, что столешницы на вашей кухне не обязательно должны быть одинаковой высоты.

Остров или место для раковины могут быть выше остальных столешниц и наоборот.

Кухонные островки

Столешницы — не всегда единственное место на кухне, где можно разместить электроприбор или зарядить телефон. Кухонные острова популярны на больших кухнях и могут использоваться для различных задач.

В некоторых кухонных островах есть раковины, а другие также используются в качестве барных сидений. Независимо от ее назначения, имеет смысл устанавливать розетки вблизи больших площадей столешниц.

Если вам нужно убедиться в том, нужна ли вашему острову розетка, взгляните на другой наш пост в блоге на эту тему: Нужна ли розетка кухонному острову?

Где находятся розетки на кухонном острове?

Если у вас есть кухонный остров, у вас есть некоторая гибкость в отношении расположения розеток.

Розетки кухонного островка могут располагаться на конце или на одной из сторон острова, под навесом, внутри ящика или шкафа или в виде всплывающего окна на верхней части острова.

На конце или сбоку

Один из вариантов – установить розетку сбоку или в конце кухонного острова. Если вы планируете подключать небольшие электроприборы или что-то, что вы не хотите отключать какое-то время, это хороший вариант. Эти точки являются наиболее заметными.

Под выступом

Если у кухонного острова есть выступ или барная стойка, вы также можете разместить под ним розетку. Менее заметные, чем боковая или торцевая розетка, их также можно использовать для небольших электроприборов или зарядных устройств.

Внутри ящика или шкафа

Если вы не возражаете против того, чтобы ящик или шкаф был открыт во время использования прибора, это может быть хорошим вариантом для вас. Вы можете скрыть розетки, когда они не используются. Они также являются отличным местом для хранения зарядных устройств для телефонов.

Всплывающее окно

Всплывающее окно может предложить лучшее из обоих миров. Он легко доступен и легко спрятан. Это более новая концепция, но она доступна во множестве различных дизайнов и стилей.

Как спрятать розетку на кухонном острове?

Мы кратко упомянули об этом в наших примерах различных мест расположения розеток на кухне, но давайте подробнее. Не все хотят, чтобы их торговые точки были на виду. Ведь некоторые стили могут быть неприглядными.

Вы можете скрыть розетку, установив ее в отдельном месте или выбрав всплывающие розетки. Вы также можете скрыть розетку, изменив ее внешний вид.

Один из вариантов — выбрать розетки, соответствующие вашим шкафам, чтобы они были замаскированы внутри шкафа. Вы также можете приобрести крышки для розеток, чтобы розетки были полностью закрыты, когда они не используются.

Нажмите здесь, чтобы увидеть торговые тарелки на Amazon.

Заключительные мысли

Надеюсь, наша статья помогла вам осознать, что у вас есть достаточно гибкости, когда дело доходит до размещения кухонных розеток и выключателей света.

Единственный код, которому вы должны следовать, это то, что розетка не должна быть установлена ​​на расстоянии более 20 дюймов от верхней части столешницы. Остальной интервал зависит от вас!

Чтобы узнать больше, ознакомьтесь с другими сообщениями блога:

Как разместить технику на кухонном столе

Насколько глубоки кухонные шкафы и столешницы?

11-5-8: ТРТУОТУРЫ И ПРОЕЗДНЫЕ ДОРОЖНЫЕ ПЕРЕДВИЖКИ:

11-5-8: ТРТУОТУРЫ И ПРОЕЗДНЫЕ ПЕРЕДВИЖНЫЕ ДОРОЖКИ:

   A.    Общие положения:

      1.   Работы, выполняемые в соответствии с настоящими стандартами: бетонные тротуары на портландцементе, сооруженные, как описано здесь. Такие тротуары должны иметь минимальную ширину четыре фута (4 фута) и минимальную толщину пять дюймов (5 дюймов), за исключением того, что толщина должна составлять шесть дюймов (6 дюймов), когда они проходят через существующую или проектируемую проезжую часть и проходят над общественными местами. коммунальные услуги. Длина утолщенной плиты, проходящей через коммуникации, должна соответствовать уклону таких тротуаров или по указанию села. Бетонные тротуары должны быть сооружены по обеим сторонам всех общественных и частных улиц, включая тупики, и соответствовать требованиям, указанным в приложении 502.

      2.   Подъездные перроны (Приложение 503):

         a. Работы, выполняемые в соответствии с этими стандартами, должны состоять из строительства подъездных фартуков из бетона на портландцементе, как описано в настоящем документе. Подъездной дорожкой по определению является часть проезжей части, расположенная между тротуаром и улицей.

         b. Подъездные дорожки к жилым домам должны иметь ширину двенадцать футов (12 футов) для проезда одной машины, двадцать четыре фута (24 фута) для двух (2) автомобильных проездов и тридцать два фута (32 фута) для трех (3) гаражей. на тротуаре и шириной на три фута (3 фута) больше у бордюра. Все жилые перроны должны иметь минимальную толщину бетона шесть дюймов (6 дюймов) и гранулированную основу минимальной уплотненной толщины пять дюймов (5 дюймов). Ширина проезжей части хозяйственных, офисно-научных и промышленных районов должна быть равна ширине проезжей части на границе участка, но не более максимально допустимой ширины проезжей части, установленной постановлением о зонировании поселка. Перрон подъездной дороги должен быть построен с радиусом возврата десять футов (10 футов), если иное не одобрено деревней.

         c. Все подъездные пути к жилым домам должны иметь минимальную толщину бетона пять дюймов (5 дюймов) и гранулированное основание минимальной уплотненной толщины пять дюймов (5 дюймов) или эквивалентную секцию дорожного покрытия с минимальным структурным номером 2,5.

         d. Новые подъездные пути, примыкающие к существующим тротуарам или бордюрам, должны быть построены в соответствии с уклоном таких тротуаров или бордюров. При необходимости тротуар должен быть перемещен в соответствии с максимальным уклоном перрона проезжей части. Расположение и уклон перронов проезжей части при отсутствии прилегающих тротуаров, бордюров и желобов должны соответствовать прилегающему бульвару. Максимальный уклон перрона проезжей части должен составлять восемь процентов (8%), а минимальный уклон должен составлять два процента (2%). (Заказ 2014-40, 12-1-2014)

   B.   Материалы: Все материалы должны соответствовать следующим стандартам качества:

      1.   Портландцемент:   ASTM C150, тип I, нормальный; ASTM C150 тип II, высокая начальная прочность.

      2.   Мелкий заполнитель:   ASTM C33, чистый и отсортированный между пределами сита #100 и #4.

      3.   Крупный заполнитель:   ASTM C33, щебень без покрытия или промытый гравий.

      4.   Вода: Питьевая и пригодная для питья.

      5.   Добавка, уменьшающая воду:   ASTM C494 тип A (нормальный) или тип D (ретардер).

      6.   Воздухововлекающий агент:   ASTM C260.

      7.   Предварительно формованные наполнители:   ASTM D994.

      8.   Отвердитель:   ASTM C309, тип 2 (белый, пигментированный).

      9.   Армирование:   ASTM A615, класс 40.

   C.   Качество бетона:

      1.   Используйте товарный бетон, соответствующий стандарту ASTM C94 и поставляемый поставщиком готовой смеси, который ежегодно проверяется Департаментом штата Иллинойс. В квитанциях о доставке должно быть указано наименование смеси, время отправки, дата, проект и подрядчик, и они должны быть доступны для ознакомления директору общественных работ.

      2.   За разработку бетонной смеси отвечает застройщик. Перед доставкой бетона отчет коммерческой испытательной лаборатории о предлагаемых пропорциях смеси должен быть представлен на утверждение директору общественных работ. Перед доставкой бетона должны быть представлены лабораторные отчеты по семи (7) и двадцати восьми (28) дням прочности каждой предлагаемой смеси. Укладка бетона не допускается до утверждения состава смеси.

      3.   Бетонные смеси следует рассчитывать по следующим данным:

         а. Минимальная прочность на сжатие четыре тысячи (4000) фунтов на квадратный дюйм через двадцать восемь (28) дней.

         b. Минимум шесть (6) мешков цемента на кубический ярд.

         c. Максимальный размер заполнителя один дюйм (1 дюйм).

         d.   Воздухововлечение шесть процентов (6%) плюс или минус один процент (±1%).

         f. Максимальное содержание воды, включая влагу в совокупности, 6 (шесть) галлонов на мешок цемента.

         ж. Весь бетон должен содержать добавку, снижающую содержание воды, при этом не допускается снижение содержания цемента.

   D.   Подготовка основания: при наличии условий заполнения удалите весь верхний слой почвы и непригодный материал. Утрамбуйте или прикатайте земляное полотно перед укладкой гранулированного наполнителя. Насыпь должна быть уложена слоями в шесть дюймов (6 дюймов) до надлежащей отметки земляного полотна. Боковые уклоны насыпного материала не должны превышать одного фута (1 фут) по вертикали до трех футов (3 футов) по горизонтали. верхний слой почвы и непригодный материал и удалить земляное полотно до надлежащей отметки, обеспечивающей достаточную ширину для размещения опалубки.0003

   E.   Основа из гранулированного материала: уложите основу из гранул толщиной не менее пяти дюймов (5 дюймов) на подготовленное земляное полотно. Основание должно простираться на всю ширину тротуара или проезжей части. Основание из гранул должно состоять из заполнителя CA6, соответствующего SSR и BC.

   F.   Опалубка: Боковые опалубки должны быть изготовлены из пиломатериалов номинальной толщиной не менее двух дюймов (2 дюймов) или из стали такой же жесткости. Минимальная высота бортов должна быть равна толщине тротуара. Формы пиломатериалов размером два дюйма на четыре дюйма (2 дюйма x 4 дюйма) не допускаются. Формы должны надежно удерживаться на месте кольями или распорками, при этом верхний край должен соответствовать линии и уровню. Опалубка тротуара должна быть установлена ​​таким образом, чтобы плита имела уклон от одного дюйма (1 дюйм) по вертикали до четырех футов (4 фута) по горизонтали от края, ближайшего к границе участка, к краю, наиболее удаленному от границы участка, за исключением случаев, когда может быть иным образом назначено деревней.

   G.   Армирование: Арматурные стержни должны быть встроены в бетон на расстоянии полутора дюймов (11/2 дюйма) от дна в продольном направлении над всеми существующими водопроводными или канализационными или другими коммуникациями, заглубленными под тротуар или подъездную дорожку. Над каждой инженерной траншеей должны быть установлены три (3) стержня диаметром 3/4 дюйма, каждый длиной не менее десяти футов (10 футов).

   H.   Компенсационные швы: Компенсационные швы указанной ниже толщины должны состоять из предварительно отформованной полосы-заполнителя с верхней полосой, расположенной на одну четверть дюйма (1/4 дюйма) ниже поверхности тротуара или фартука проезжей части.

      1.   Компенсационные швы толщиной в полдюйма. Между тротуарами и всеми конструкциями, такими как светофоры, светофоры и светофорные столбы, которые проходят через тротуары, должны располагаться компенсационные швы толщиной в полдюйма (1/2 дюйма). . Деформационные швы толщиной полдюйма (1/2 дюйма) также должны быть предусмотрены на стыке проезжей части и тротуара, а также на стыке проезжей части и бордюра.

      2.   Компенсационные швы толщиной в три четверти дюйма: Компенсационные швы толщиной в три четверти дюйма (3/4 дюйма) должны размещаться с максимальным интервалом в пятьдесят футов (50 футов) на тротуарах и в местах, указанных селом. Компенсационные швы должны располагаться рядом с тротуаром или бордюром с компенсационными швами, компенсационные швы на тротуаре должны располагаться как можно ближе к существующим компенсационным швам, а также в местах примыкания тротуара к существующим тротуарам, между покрытием проезжей части и тротуаром, а также между тротуар и бордюры в местах, где тротуар граничит с бордюром. 0003

   I.   Укладка и финишная отделка бетона:

      1.   Укладка бетона: уведомить деревню о завершении работ по земляному полотну не менее чем за двадцать четыре (24) часа до укладки бетона. Бетон нельзя укладывать до тех пор, пока земляное полотно не будет проверено и одобрено деревней.

      2.   Запрещено: не размещайте материалы на льду или промерзшем грунте.

      3.   Процедуры отделки: Основание необходимо увлажнить непосредственно перед укладкой бетона. Бетон укладывается последовательными порциями по всей ширине плиты, срезается от половины (1/2) до трех четвертей дюйма (3/4 дюйма) выше, чем готовая плита, трамбуется до тех пор, пока не будут удалены все пустоты. и на поверхности появляется свободный раствор, тщательно зашпаклеванный по краям, срезанный до истинного уровня и доведенный до истинной и ровной поверхности терками и мастерками. После исчезновения водяного блеска поверхность доводят до окончательной отделки кистью мелковорсовым веником.Веником проводят поперек тротуара или проезжей части под прямым углом к ​​краям плиты, при этом соседние мазки слегка перекрывают друг друга. , образуя однородную слегка шероховатую поверхность с параллельными метками.0003

      4.   Шарниры управления:

         a. Тротуары: контрольные стыки должны быть устроены под прямым углом к ​​центральной линии тротуара и должны проходить на одну четвертую (1/4) глубины тротуара. Они должны быть не менее одной восьмой дюйма (1/8 дюйма) и не более одной четверти дюйма (1/4 дюйма) в ширину и должны быть обработаны кромкообрезным инструментом с шириной в одну четверть дюйма (1/4 дюйма). «) радиус. Все плиты должны иметь длину пять футов (5 футов) с любой стороны, если иное не приказано деревней.

         б. Фартуки проезжей части: контрольные стыки должны быть сконструированы таким образом, чтобы разделить перрон проезжей части на участки приблизительно квадратной формы, длина стороны которых не превышает пятнадцати футов (15 футов). Контрольные стыки должны быть не менее одной восьмой дюйма (1/8 дюйма) и не более одной четверти дюйма (1/4 дюйма) в ширину и должны быть обработаны кромкообрезным инструментом с шириной одной четверти дюйма (1). /4 дюйма. Минимальная глубина должна составлять одну и одну четвертую дюйма (11/4 дюйма).

   J.   Защита от низких температур: после первых сезонных заморозков защитите бетон от замерзания в соответствии с «Рекомендациями по бетонированию в холодную погоду» (ACI 306). Застройщик несет ответственность за весь бетон, поврежденный низкими температурами, и весь поврежденный таким образом бетон должен быть удален и заменен застройщиком за свой счет.

   К.   Отверждение: Тротуары и подъездные дорожки должны быть отверждены одним из следующих способов:

      1.   На готовую поверхность уложите мешковину, смочите ее водой и накройте непроницаемым покрытием.

      2.   Уложите полиэтиленовую пленку, как только бетон достаточно затвердеет, чтобы предотвратить повреждение поверхности. Смачивайте поверхность бетона непосредственно перед укладкой защитного покрытия. Края защитного покрытия должны быть надежно утяжелены непрерывным валком земли или любым другим способом, приемлемым для деревни, чтобы обеспечить воздухонепроницаемое покрытие.

      3.   Нанесите указанный отвердитель кистью, валиком или распылителем из расчета один галлон на каждые двести пятьдесят (250) квадратных футов поверхности. Любой из вышеперечисленных методов отверждения должен действовать не менее шести (6) дней. (Приказ 89-04, 4-3-1989)

   L.   Засыпка: после затвердевания бетона опалубка должна быть удалена, а пространство у краев тротуара или проезжей части должно быть засыпано до требуемой отметки с материал, одобренный селом. Затем материал должен быть уплотнен до твердости, а поверхность равномерно выровнена. Затем участок засеивают или укладывают дерн. (Заказ 89-04, 4-3-1989; амд. Кодекс 2004 г.)

   M.   Утилизация излишков материала: Излишки или отходы, образовавшиеся в результате строительства тротуара или перрона проезжей части, должны быть утилизированы застройщиком.

   N.   Контроль материалов: Застройщик должен за свой счет организовать коммерческую испытательную лабораторию для подготовки и испытания образцов поставленного бетона. Одна серия испытаний проводится для первых двадцати пяти (25) кубических ярдов или их доли, и одна серия испытаний проводится для каждых дополнительных пятидесяти (50) кубических ярдов. Набор испытаний должен состоять из четырех (4) стандартных баллонов (2 должны быть разрушены через 7 дней и 2 должны быть разрушены через 28 дней), одного испытания на осадку и одного испытания на содержание воздуха. Лаборатория должна проводить испытания в соответствии с признанными стандартами ASTM и представлять письменные отчеты о таких испытаниях на рассмотрение в деревню. (Заказ 89-04, 4-3-1989)

Высота установки розеток от пола по ПУЭ, Евростандарт, ГОСТ

Высота розеток от пола должна быть такой, чтобы не было риска механических повреждений и попадания воды. Также необходимо учитывать тот факт, что шнуры электроприборов необходимо снимать для подключения к сети, ведь использовать удлинители нецелесообразно из соображений безопасности. Далее мы рассмотрим наиболее оптимальные места расположения электрофурнитуры, а также существующие стандарты, которых необходимо придерживаться!

• Выкрикивая современный миф
• Существующие нормативные ссылки
• Полезные советы
• Кухня
• Ванная комната
• Спальня
• Подводя итоги

Кричащий современный миф

Многих электриков новичков в замене электропроводки в квартире очень интересует вопрос какой должна быть высота установки розеток от пола по евростандарту. Дело в том, что так называемого европейского стандарта относительно расположения электрических «точек» не существует. Еще со времен, когда только начинали ремонт, восходит миф, согласно которому изделия устанавливаются на высоте 30 см от пола. Это расстояние было выбрано исключительно из соображений практичности и никакой нормативной документации, запрещающей выбор другого расстояния, не существует.

В то же время правилами ПУЭ оговорены некоторые требования к высоте расположения розеток в санузле, что связано с защитой от поражения электрическим током. Об этом упоминании мы и поговорим, собственно, как и о некоторых пунктах стандартов ГОСТ и СП. Ну а раз мы уже затронули этот вопрос, нельзя не упомянуть о советском стандарте, согласно которому минимальное расстояние от пола составляло 90 см. Это значение обосновывалось тем, что при таком размещении объект всегда будет находиться в поле зрения человека.

Существующие нормативные справки

Как мы уже говорили, в некоторой документации можно найти на какой высоте от пола делать розетки и выключатели правильнее.

Для ознакомления с данными каталожными номерами приводим их в наглядном виде:

1. Высота установки розеток от пола по ПУЭ 7.1.48 — 1.50:
2. ГОСТ Р 50571.11-96
3. СП 31-110-2003

Как видите, ни о каком запрете в правилах нет ни слова, поэтому рекомендуем опираться только на рекомендации, которые мы предоставили ниже. Советы сочетали в себе как требования безопасности, так и практичность!

Полезные советы

Итак, давайте рассмотрим, на какой высоте лучше устанавливать розетки для каждой конкретной комнаты в квартире, а также для самых популярных бытовых приборов.

Кухня

На кухне стандартная высота установки штепсельных розеток должна быть следующей:

• Для подключения холодильника, стиральной и посудомоечной машин: 10-20 см от пола. Это значение является наиболее оптимальным, по отношению к длине электрического шнура от оборудования. Некоторые производители выпускают бытовую технику с коротким шнуром, который не достигает и полуметра.
• 20 см над столешницей (в районе кухонного фартука), итого около 110 см от пола. Эта маркировка будет оптимальна для подключения малогабаритной кухонной техники, которая часто располагается прямо на столе: микроволновки, чайника, миксера, мультиварки и т. д.
• Для установки вытяжки необходимо подключение розетки на высоте не менее 2 метров от пола.

В наглядном видео уроке даны советы на тему где лучше разместить электроприборы:

Видео инструкция по монтажу электропроводки на кухне

Ванная

В данном помещении повышенная влажность, поэтому высоту розеток от пола в ванной следует выбирать с умом. Здесь надо ориентироваться не только из интерьера помещения, но и исходя из требований по ГОСТ и ПУЭ.

Вы сами понимаете, что крепить изделия возле воды категорически запрещено, поэтому от раковины, душа и других предметов нужно отступать не менее 60 см, а лучше метр. Рекомендуемое возвышение также должно быть практичным, чтобы не натягивался шнур от фена, электробритвы или той же стиральной машины.

Рекомендуем использовать следующие значения:

• для подключения электрокотла на стене — 1,5 метра;
• на фен и бритву — 1 метр;
стиральная машина
• — не менее полуметра.

Здесь также следует обратить внимание на очень важный нюанс – не нужно размещать изделия ниже 15 см от пола! Это связано с тем, что санузел подвержен небольшим потопам, которые случаются как в случае неисправности бытовой техники, так и при забывчивости хозяев. Чтобы затопление помещения не стало угрозой для жизни (при попадании воды в розетку), нужно разместить электроприборы на безопасной высоте, по крайней мере, не ниже 15 см.

Спальня

Все просто, у нас есть одна электрическая розетка возле кровати, рядом с тумбочкой — для подключения зарядного устройства для телефона или ночника. А другой по евростандарту – на 30 см выше напольного покрытия.

Еще должен быть про запас — например, для подключения пылесоса во время уборки или кондиционера/вентилятора. Если вы решили повесить телевизор на стену или установить его на тумбочке, то место для подключения электрического шнура можно разместить за экраном, который скроет за собой все провода. Для питания компьютера розетку желательно установить на рабочем столе, на высоте 30 см от пола.

Что касается опасений некоторых «специалистов», утверждающих, что резервную розетку следует размещать повыше от маленьких детей, то все эти опасения устарели. Сегодня существуют изделия с защитными шторками и чехлами, которые предотвратят опасный контакт.

Подведем итоги

Итак, мы дали полезные рекомендации, какой высоты сделать розетки правильнее и безопаснее. Напоследок хотелось бы добавить очень важный нюанс, который поможет вам определить точное расположение каждой электрической точки.

Прежде чем приступить к штроблению стен и монтажу электропроводки в доме, составьте схему, на которой отметьте следующие элементы:

• точное расположение всей мебели в комнате;
• видов бытовой техники с указанием ее точного местонахождения;
• участков газо- и водоснабжения;
• трасса электропроводки по стенам;
• окон и дверных проемов.
