Ворота раздвижные своими руками - инструкция!

В процессе обустройства собственного участка вам нужно уделить должное внимание вопросам организации безопасности. Первой преградой на пути злоумышленников является ограждение. Однако удобство эксплуатации также нельзя списывать со счетов, в особенности, если у вас есть личный автомобиль. Для комфортного въезда на участок и выезда за его территорию в удобном месте ограждения устанавливаются ворота. Среди всех существующих конструкций ворот наиболее удобными заслуженно считаются раздвижные (откатные) системы.

Ворота раздвижные своими руками

Содержание пошаговой инструкции:

Основные сведения о раздвижных воротах

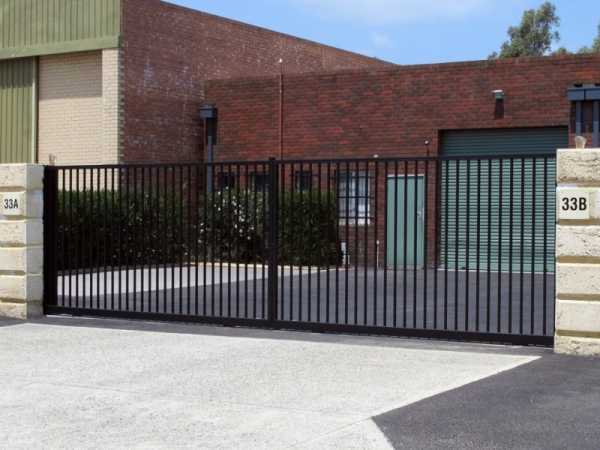

Раздвижные ворота являются функциональной и надежной конструкцией, позволяющей обеспечить отличную защиту и должное удобство пользования участком без ограничений пространства, как это случается в случае, к примеру, с распашными воротами.

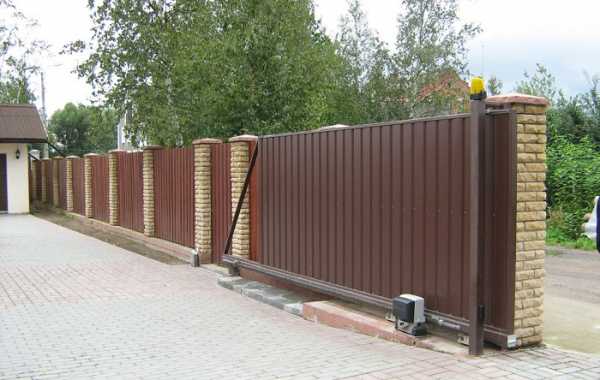

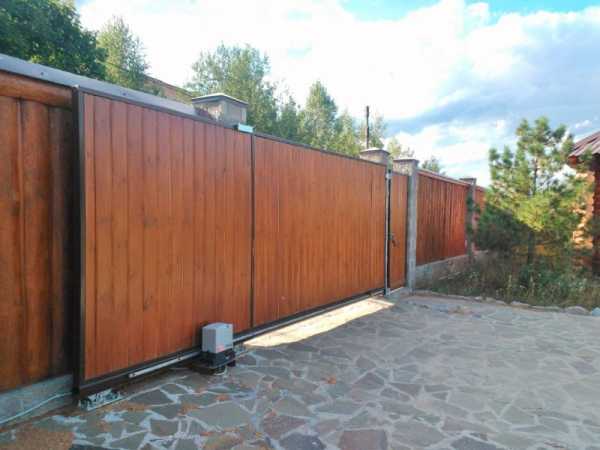

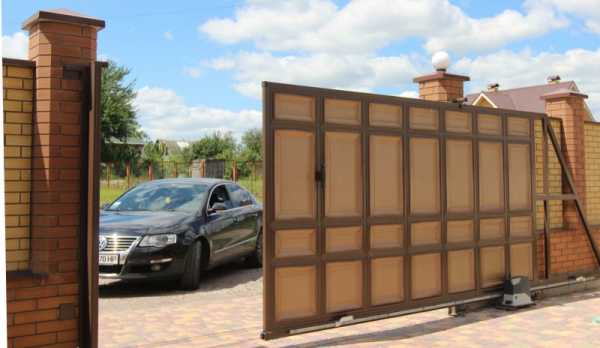

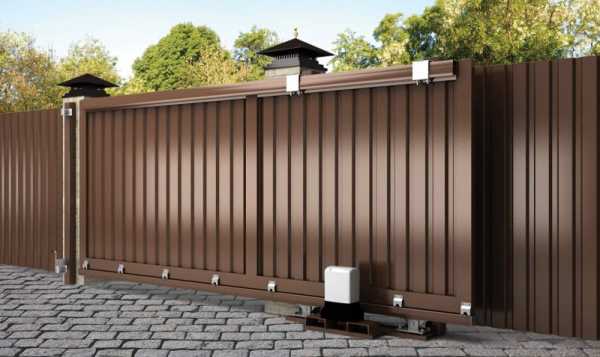

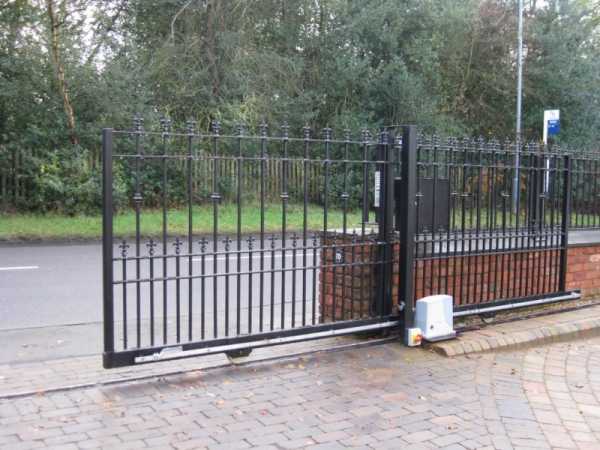

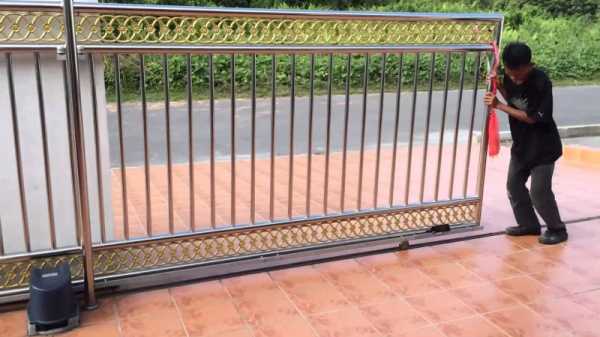

Автоматические ворота

В случае с откатной системой створки движутся вдоль главного забора, отнимая минимальную площадь равную сумме ширины ворот и габаритов механизма движения умноженной на длину передвижной части.

Ворота раздвижного типа бывают механическими и автоматизированными. Автоматизированные ворота более удобны в использовании, но имеют усложненную конструкцию, в состав которой входят радиоприемник, фотоэлементы, привод и направляющие рейки.

Вашему вниманию предлагается инструкция по самостоятельному изготовлению простейших механических раздвижных ворот. При желании в дальнейшем вы сможете самостоятельно усовершенствовать конструкцию путем установки средств автоматизации.

Требования к исходным материалам

Основательно подготовьтесь к работе. В первую очередь уделите внимание выбору строительных материалов. Материал для изготовления ворот должен быть одновременно надежным, прочным и легким, чтобы нагрузка на ведущие механизмы не выходила за доступные пределы.

Также материал изготовления ворот должен хорошо сочетаться с основным забором. Чаще всего домашние мастера отдают предпочтение листовому металлопрофилю. Это качественный, надежный и удобный в обработке материал, прекрасно подходящий для самостоятельного обустройства откатных ворот.

Руководство по сборке раздвижных ворот

Комплектующие

Работа по сборке и установке раздвижных ворот выполняется в несколько основных шагов. Выполните последовательно каждый этап руководства, и вы получите надежную, безопасную и удобную в эксплуатации конструкцию.

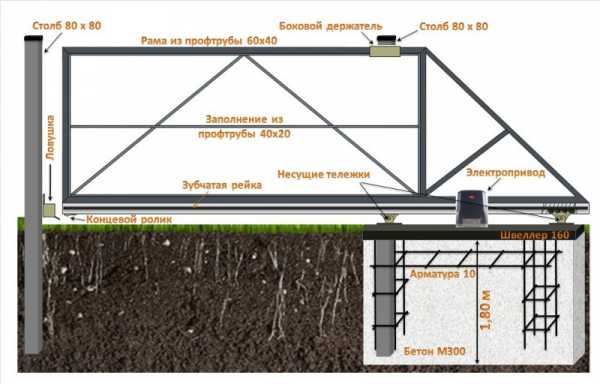

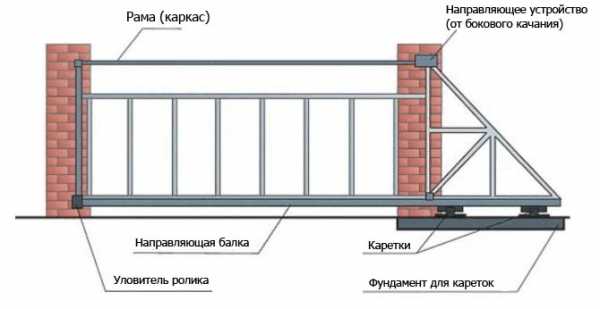

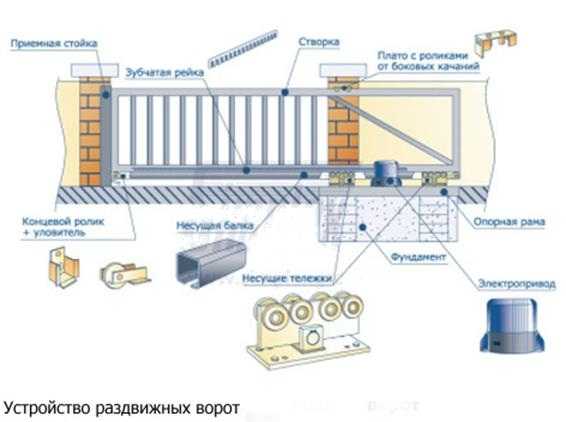

Устройство раздвижных ворот

Первый этап – установка стоек

Работа по обустройству ворот начинается с монтажа опорных столбов. К этим элементам будет фиксироваться основная часть конструкции. Для сооружения опорного столба можно использовать бетон, кирпич, трубы и даже брус.

Наиболее надежный вариант – столбы из бетона. В данном случае опору нужно бетонировать на глубину не менее 1 м. Конкретную глубину определяйте индивидуально в соответствии с точкой промерзания почвы в месте строительства. Бетон застывает 3-4 недели.

В конструкции бетонных и кирпичных опор обязательно должны присутствовать закладные из стали. Будет достаточно 3 закладных на один столб.

Откатные ворота своими руками

Опоры из бруса и труб выполняются в одинаковой последовательности. Сначала подготавливаются ямы для установки опор, после в них устанавливаются столбы, свободное пространство вокруг стоек засыпается смесью песка и щебенки, а затем заливается бетоном.

Выберите наиболее удобный для вас вариант опорных стоек и установите их на расстоянии, предусмотренном предварительно подготовленным планом ворот.

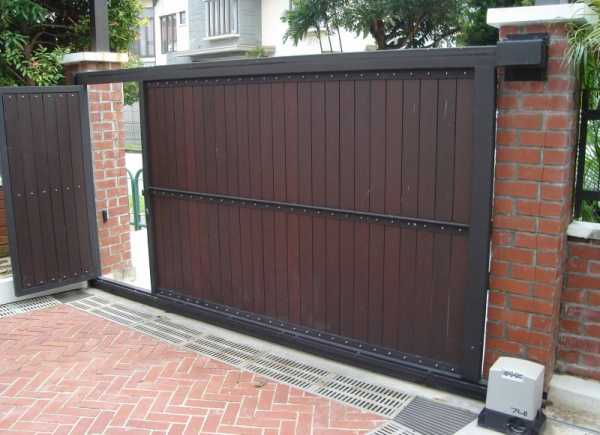

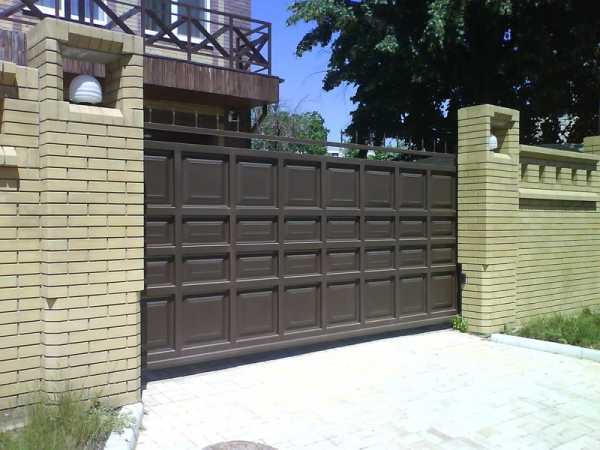

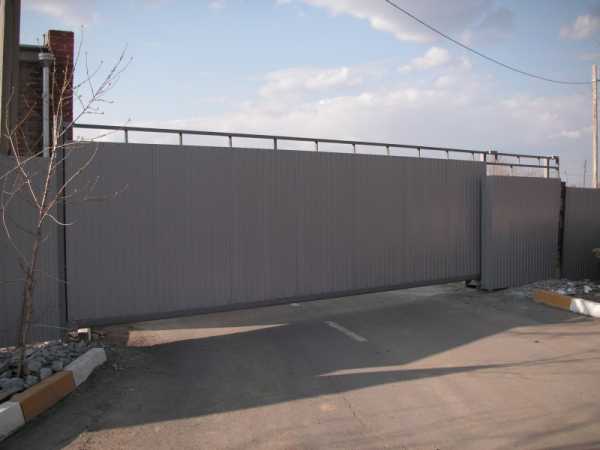

Откатные ворота

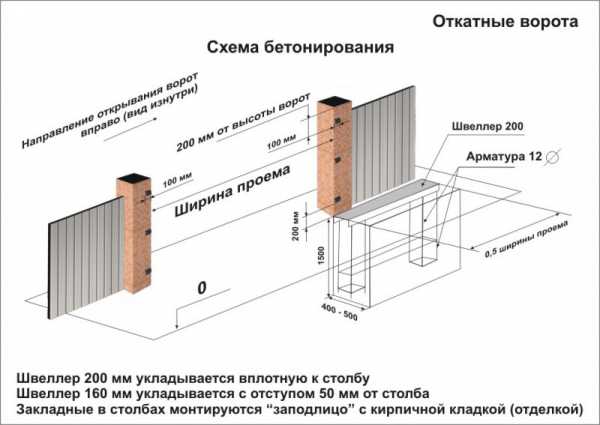

Второй этап – обустройство фундамента

Монтаж раздвижных ворот

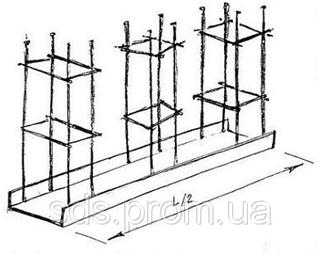

Первый шаг. Подготовьте 20-сантиметровый швеллер и стальную арматуру диаметром порядка 14 мм. Нарежьте прутья на части длиной около 1,5 м и основательно приварите отрезки к полкам опорного швеллера по обеим сторонам.

Монтаж раздвижных ворот

Второй шаг. Выройте траншею длиной не менее половины ширины проема будущей раздвижной конструкции, шириной как минимум 400 мм. Глубина же должна составлять порядка 1500 мм. То есть, к примеру, если шаг установки опорных стоек составляет 400 см, длина фундамента должна составлять 200 см.

Третий шаг. Разместите швеллер в яме полками вниз и залейте бетонный раствор.

Все работы на этом этапе выполняйте с обязательной проверкой при помощи уровня. Верхняя грань швеллера должна находиться на одном уровне с грунтом (асфальтом, плиткой и пр.).

Фундамент должен быть идеально ровным и максимально прочным. В дальнейшем к нему будут крепиться каретки для раздвижных ворот.

Дайте основанию набрать прочность в течение 3-4 недель.

Монтаж раздвижных ворот

На этапе обустройства фундамента продумайте порядок укладки электропроводки для подключения средств автоматизации, если их использование предусмотрено проектом ваших откатных ворот.

Третий этап — изготовление основных элементов

Монтаж раздвижных ворот

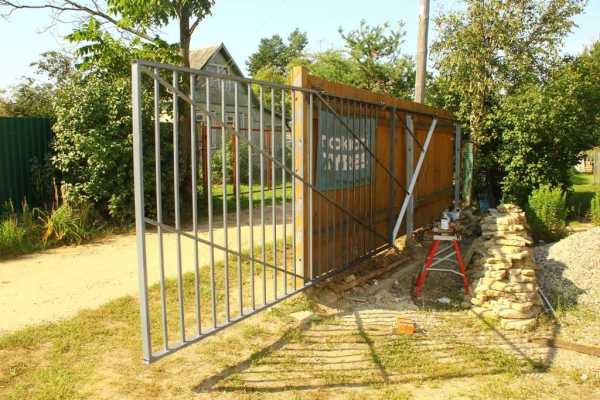

Первый шаг. Подготовьте материал для сборки опорной рамы ворот. Для этого понадобится профильная труба 6х3 см, либо 6х4 см, либо 5х5 см. Сварите опорную раму в соответствии с проектом.

Второй шаг. Подготовьте трубы для сборки внутреннего каркаса ворот. Его вы будете собирать из профильной трубы 4х2 см. Такие размеры идеально подходят для дальнейшего крепления профнастила, сайдинга либо другого выбранного полотна с помощью саморезов и заклепок.

Монтаж раздвижных ворот

Третий шаг. Нарежьте трубы на необходимое количество частей в соответствии с предварительно подготовленным проектом. На этом же этапе зачистите трубы от ржавчины в случае ее наличия. Со всеми упомянутыми мероприятиями вам поможет справиться болгарка. Не забудьте надеть защитные очки.

Четвертый шаг. Установите трубы внутреннего каркаса в соответствии с проектом. Порядок установки будет различаться в зависимости от того, собираете ли вы ворота из одной створки либо же из двух.

Также порядок размещения внутренних стоек зависит от порядка финишной обшивки ворот. Если вы будете крепить профлист или другой выбранный материал с обеих сторон, монтируйте внутренние трубы посередине рамы. Если будет обшиваться лишь одна сторона, трубы можно сдвинуть ближе к краям.

Монтаж раздвижных ворот

Пятый шаг. Обработайте трубы растворителем или другим раствором для обезжиривания. Прогрунтуйте обезжиренные поверхности.

Шестой шаг. Снизу несущей рамы приварите направляющий рельс. Его вы можете купить в специализированном магазине.

Как направляющий рельс, так и трубы привариваются шахмотно, т.е. накрест. В противном случае опорную раму системы «поведет».

Седьмой шаг. Зачистите швы сварки с помощью обыкновенной болгарки и повторно обработайте грунтовочным составом места, на которых предыдущая грунтовка разрушилась в процессе сварки и зачистки.

Монтаж раздвижных ворот

Восьмой шаг. Покройте высохшую раму краской желаемого цвета. Лучше, чтобы она сочеталась с цветом забора и материала обшивки. По составу оптимально подходит алкидная эмаль. Такая краска служит гораздо дольше других существующих аналогов. Покрытие наносите минимум в два слоя. Следующий слой можно наносить лишь после полного высыхания предыдущего.

Девятый шаг. Начинайте зашивать полотно ворот. Для фиксации материала зашивки к стойкам внутреннего каркаса используйте заклепки либо саморезы. Саморезами крепить удобнее и быстрее, нужно лишь предварительно подготовить электрошуруповер

т.

Монтаж раздвижных ворот

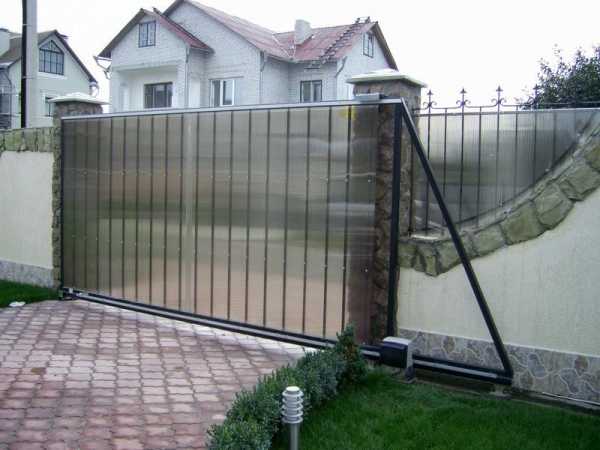

Ворота можно зашивать самыми разнообразными материалами – поликарбонатным листом, металлической филенкой, профнастилом, древесиной, алюминиевым сайдингом и т.д. В этом моменте ориентируйтесь на свои предпочтения, доступный бюджет, материал изготовления основного ограждения и особенности окружающего ландшафта.

Четвертый этап — монтаж конструкции

В монтаже собранных полотен нет ничего сложного, от вас потребуется лишь максимальная внимательность.

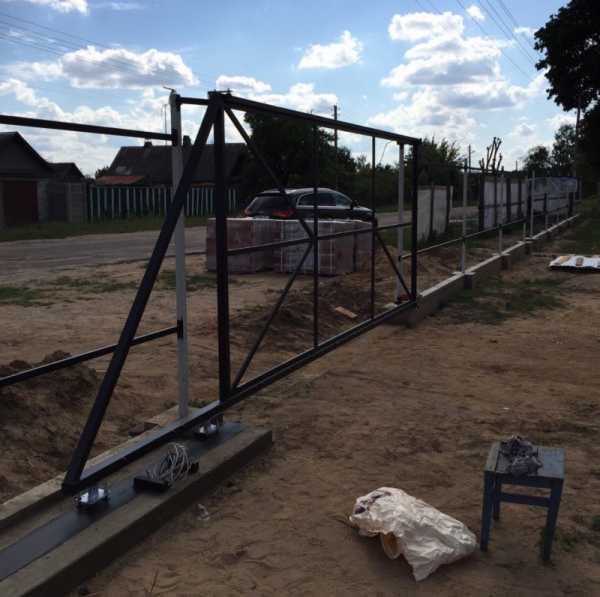

Первый шаг. Выставьте на основании (швеллере) каретки для раздвижной воротной конструкции. Раздвиньте каретки на максимальное расстояние. При этом помните, что габариты ролика составляют порядка 15 см, поэтому ближе к проему каретку нужно отодвигать с обязательным учетом упомянутого промежутка. Противоположную каретку разместите таким же образом.

Второй шаг. Наденьте раму на каретки и выставьте конструкцию по строительному уровню.

Третий шаг. Слегка прихватите сваркой каретки к швеллеру. Еще раз убедитесь в правильности и ровности установки конструкции.

Если все установлено ровно, обварите платформы кареток до конца.

Монтаж раздвижных ворот

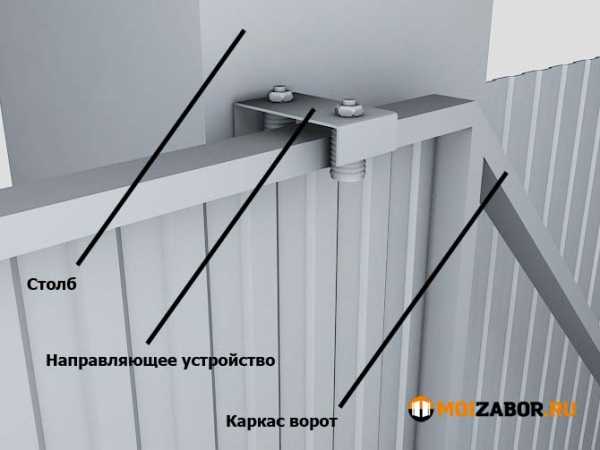

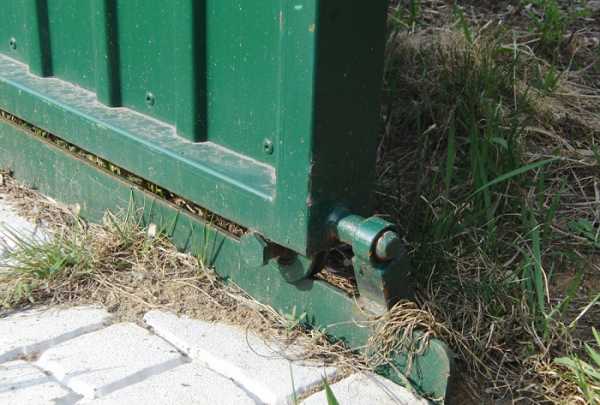

Четвертый шаг. Приварите верхний ролик. Установите накатной ролик, закрепите сваркой сначала нижний улавливатель, а после него – верхний.

Концевой ролик в процессе эксплуатации ворот должен плавно накатываться на установленный ниже уловитель так, чтобы конструкция ворот разгружалась после закрытия.

В случае если для изготовления опорных стоек вы использовали трубы либо швеллера, улавливатели можете крепить прямо к столбу. Если же стойки сделаны из кирпича либо бетона, упомянутые элементы сначала привариваются к трубе, которая приваривается к закладным в опорных столбах, заложенных на первых этапах выполнения работы.

Монтаж раздвижных ворот

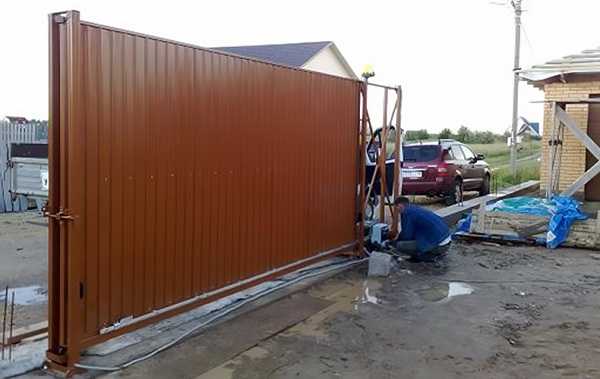

В завершении вам останется установить систему автоматического открытия ворот, если это нужно. Установку выполняйте в соответствии с прилагающейся инструкцией, т.к. порядок подключения различных систем отличается.

Еще раз все проверьте и можете начинать пользоваться раздвижными воротами, собранными и установленными своими руками.

Монтаж раздвижных ворот

Удачной работы!

Видео – Ворота раздвижные своими руками

svoimi-rykami.ru

как сделать, чертежи, фото, видео

При обустройстве загородного дома не второстепенную роль играют ворота, которые выступают первой преградой для злоумышленников.

Видео — какие бывают откатные ворота?

Современные технологии позволяют, помимо решения вопроса безопасности, обустраивать комфортный въезд на территорию участка. Среди большого многообразия наиболее перспективными считаются раздвижные (откатные) системы, которые подразделяются на ручной и автоматический тип.

Почему так популярны раздвижные ворота

  • Функциональность и удобство использования.

Откатные ворота не ограничивают высоту проезжающей конструкции. Удобны в использовании. При желании конструкцию раздвижных систем можно собрать своими руками без привлечения специалистов, достаточно закупить необходимый материал или использовать другой подходящий.

  • Простота конструкции.

Подвесные раздвижные ворота без автоматики представляют собой легкую конструкцию. При желании можно разобраться в данной теме и произвести установку всей системы самостоятельно, тем самым сэкономив на услугах монтажа и производства. Достаточно будет изучить наши материалы. Чертежи, фото, схемы, видео подробно отвечают на вопросы: как сделать, как установить, какие материалы использовать.

  • Отсутствие ограничений пространства, за исключением места у ограждения участка. Движение ворот осуществляется вдоль забора. Не требуется дополнительное пространство на участке, в отличие от распашных типов.
  • Возможность автоматизации, при дополнительных затратах.

Для автоматизации потребуется установка более сложной конструкции, в состав которой, помимо основной, дополнительно входят радиоприемник, фотоэлементы, рейки и привод.

  • Долгий срок эксплуатации, примерно 10-15 лет. Роликовые или рельсовые тележки двигаются внутри направляющих, защищающих их от влияния внешних факторов: загрязнений, дождя, снега.

Раздвижные ворота имеют и несколько минусов: не всеобщая доступность по стоимости, более громоздкий и большой вес конструкции, в отличие от распашных ворот.

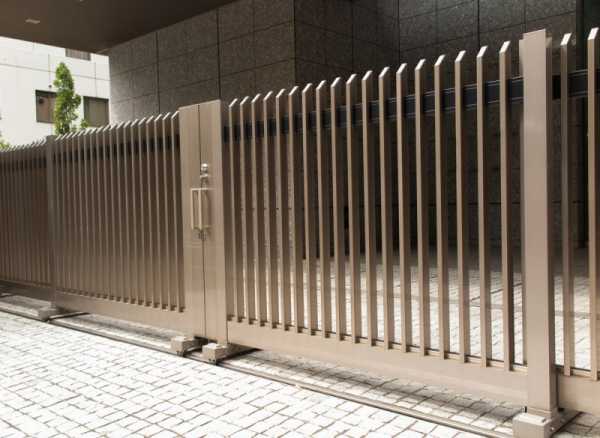

Основные виды раздвижных систем. Выбор оптимального варианта

Помимо принципов действия механизма, раздвижные системы подразделяются также на два вида: движущиеся на рельсах и на роликах.

В зависимости от потребностей установщика выбирается тот или иной тип. Для конструкции рельсовых раздвижных ворот необходим проем более 5 м, что могут позволить только предприятия. В частных владениях использовать большую территорию для таких целей не целесообразно, поэтому на даче, в коттеджах используют более комфортабельный и малогабаритный тип роликовых систем.

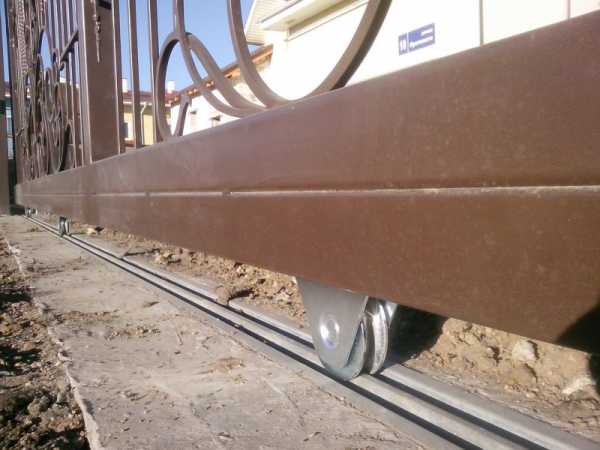

Даже более низкая стоимость не привлекает устанавливать на гараже, на даче рельсовые ворота, поскольку они обладают большими минусами.

  • Во-первых, рельсы выступают над проезжей частью, создавая тем самым неудобство.
  • Во-вторых, они требуют дополнительного ухода: их следует постоянно чистить от внешних загрязнений.
  • В-третьих, ввиду больших размеров и тяжеловесности, рельсовые ворота практически невозможно собрать без автоматики. При эксплуатации постоянно требуется дополнительное усилие.

Тем самым, оптимальным вариантом в частном строительстве являются раздвижные роликовые ворота. В данной статье будут подробно представлены самодельные системы, с момента монтажа до ввода в эксплуатацию.

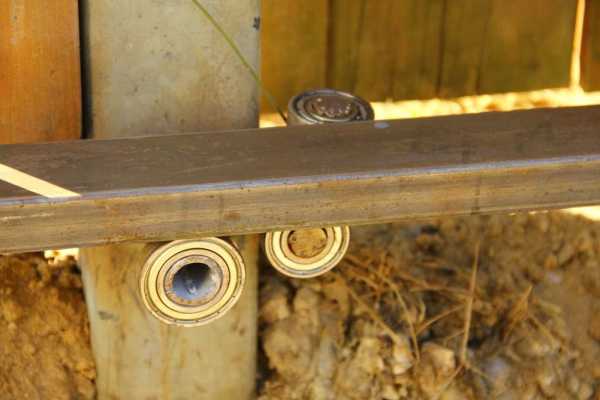

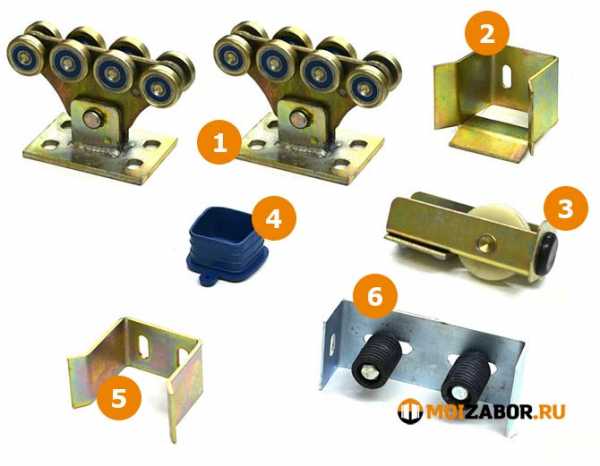

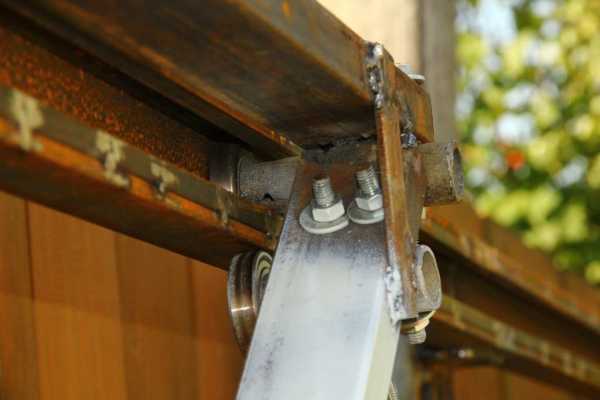

Ролики для откатных ворот

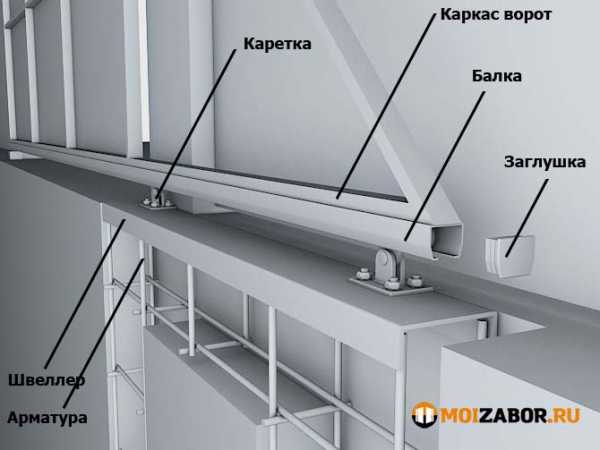

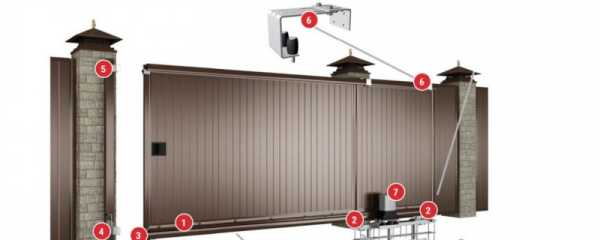

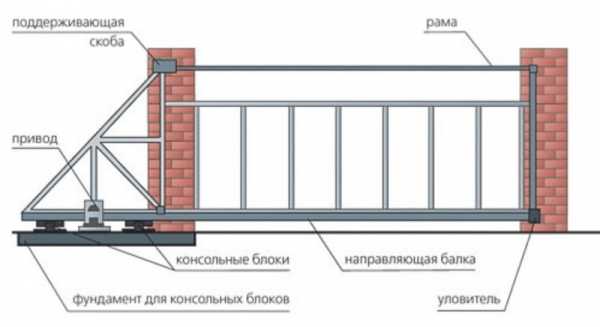

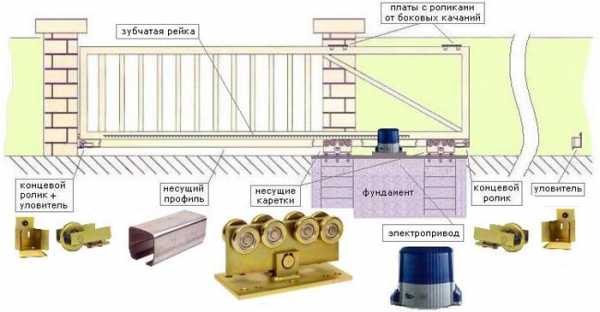

Принцип действия и составляющие системы раздвижных ворот

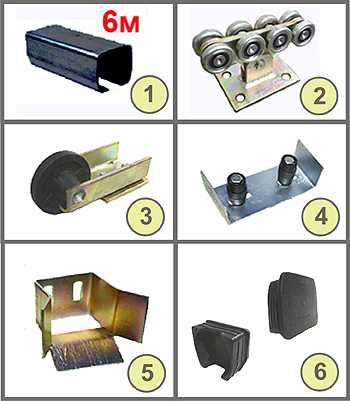

В состав раздвижных ворот входит следующая фурнитура:

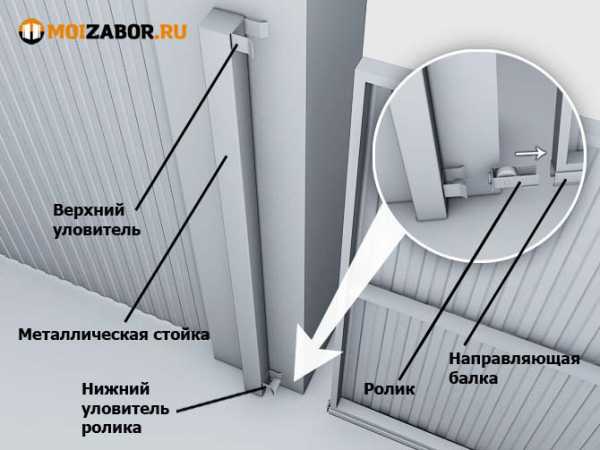

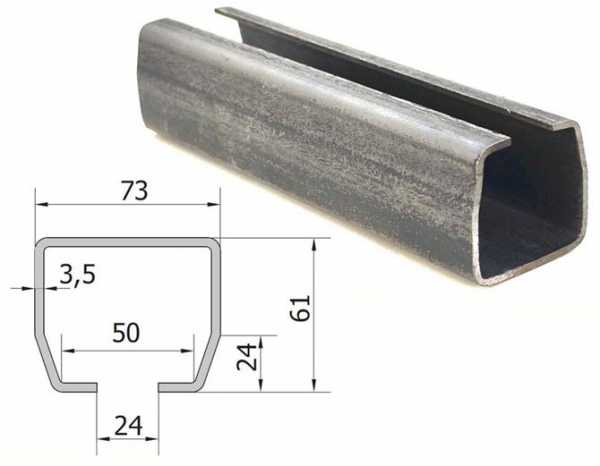

  • консоль – основа всей системы. Направляющая балка, внутри которой движутся шарики;
  • две каретки с роликами. Различают концевую и верхнею каретки, и каждая из них выполняет определенную функцию. Концевой ролик создает устойчивость створки в закрытом положении. Верхний носит функцию устойчивого и надежного движения полотна вдоль балки.
  • улавливатели, ограничивающие расстояние движения створки по консоли;
  • заглушки, защищающие консоль от загрязнений;
  • система автоматизации, включающая электропривод, зубчатую рейку, фотоэлементы, пульты дистанционного управления, сигнальную лампу.

Как показывает практика, в случаи самостоятельной сборки конструкции производить закуп необходимых комплектующих частей лучше на оптовом складе у одного поставщика. Тем самым, ограждая себя от лишних форс-мажорных ситуаций при монтаже.

Подготовка к  установке

Перед проведением работ необходимо определиться с размером ворот. Ширина въездного проема должна обеспечивать свободный въезд, и при необходимости, как это бывает на узких улочках, и разворот. Следует учесть, что расстояние отката вдоль забора должно составлять 1,5-й размер ширины полотна.

В зависимости от габаритов будет выбран материал самих ворот, и соответственно фурнитура. Для полотна стараются выбрать более легкий материал, так как его вес будет создавать нагрузку на ролики и крепежную систему.

Выбрав оптимальный вариант раздвижных ворот, следует найти либо составить чертеж всей конструкции. Схема послужит компасом в последующих работах.

Установка раздвижных ворот

Весь процесс установки раздвижных ворот проходит в несколько этапов и может занимать несколько дней.

  • Устройство фундамента;
  • Монтаж необходимого питания электропривода;
  • Изготовление основной конструкции раздвижных ворот;
  • Сборка;
  • Пусковые работы. Проверка работоспособности.
  • Устройство фундамента.

Мастер-класс по изготовлению откатных ворот на видео

В зависимости от типа материала полотна ворот используют соответствующий фундамент. Например, ворота из профнастила раздвижные будут создавать оптимальную нагрузку, и для их монтажа подойдет основа из бетона и арматуры длиной около 2-х метров. Длина основной опоры для любых раздвижных ворот должна составлять не менее 1/2 ширины створки ворот.

Устройство фундамента является самым важным процессом, от того насколько правильно и грамотно подошли к его строительству зависит срок эксплуатации и надежность использования.

Вся конструкция раздвижных ворот держится на опорных столбах, которые монтируются в фундамент.

Основанием является закладная, или швеллер — подкладка, шириной 12 см, к которой приваривается арматура.

Горизонтальное положение арматуры фиксируется залитым бетоном.

Яма для фундамента располагается непосредственно возле забора.

Глубина фундамента фиксируется на длину промерзания. Не существует конкретного значения, поскольку для каждого региона существует своя мера. Обычно глубину просчитывают, опираясь на длину полотна, и она составляет примерно 1/2 либо 1/3 его части. Даже самодельные ворота следует устанавливать исходя из общеизвестных данных. Экспериментирование с уменьшением глубины может привести к пагубным последствиям.

В случае устройства автоматических раздвижных ворот, еще на этапе закладки фундамента, следует учесть наличие электропровода. Поэтому немного выше швеллера для него закладывается металлическая площадка, которая будет служить защитой от воздействия природных катаклизмов.

Гофра служит изолирующим материалом для проводов электропривода.

Ширина фундамента, как правило, составляет 500-600 мм. Для заливки используется бетон (М-200) либо смесь бетона с цементом (М-400).

Проведя его закладку, следует дождаться полного высыхания: летом выждать 7 дней, зимой, весной, осенью – 14 дней. И только по истечении требуемого периода времени приступать к дальнейшему монтажу.

Монтаж необходимого питания электропривода

Процесс автоматизации раздвижных ворот начинается уже на этапе закладки фундамента. Через него подведено питание 220 В посредством электропривода, упакованного в гофру и отделенного металлическим каркасом. На расстоянии 5-7 см выше швеллера выступает пучок проводов, которые будут подключены к двигателю и сигнальной лампе.

Большинство раздвижных ворот, смонтированных своими руками, представляют собой конструкцию без автоматики. Если собрать устройство таких ворот сможет любой человек без специальных навыков, то для подведения электропитания, установки и подключения электродвигателя, сигнальной лампы и т.д., требуется определенный уровень подготовки.

При отсутствии знаний и навыков, в данном вопросе обойтись без услуг специалистов-электриков невозможно.

Изготовление основной конструкции раздвижных ворот

Все компоненты конструкции можно изготовить самостоятельно. Основным материалом для каркаса рамы выступают металлические трубы из пункта металлолома. Створка ворот — из профлистов металла или дерева. Затратным материалом на данном этапе служит только фурнитура, приводящая в действие весь механизм откатных ворот.

Используемые комплектующие обязательно проходят подготовительную процедуру. Металлические части очищаются от ржавчины, обезжириваются и грунтуются. И только потом изготавливается каркас рамы. Сначала сваривается несущая часть, а затем обрешетка для прочности.

Когда каркас рамы полностью готов, к ней привариваются несущие части фурнитуры согласно схеме раздвижных ворот. После всех сварочных работ, сварочные швы зачищаются, и вся конструкция подвергается покраске. Используется алкидная краска, не требующая особой предварительной обработки окрашиваемой поверхности и придающая воротам товарный вид.

Подготовленная рама с фурнитурой служит створкой раздвижных ворот, которая обшивается профлистом из дерева либо металла.

Сборка

После того, как основные компоненты конструкции готовы, можно приступать к заключительному этапу монтажа: сборке.

Готовая рама накатывается на ролики, предварительно выставленные на швеллере на максимальное расстояние друг от друга. Если при внешнем осмотре не наблюдаются какие-либо отклонения, то платформа тележки приваривается. Если есть — то повторяют установку рамы на ролики. После приваривания роликов прикрепляются сваркой улавливатели, которые дополнительно крепятся к опорным столбам. Использование шурупов, гаек при установке раздвижных ворот крайне нежелательно.

На этом процесс монтажа системы закончен.

Пусковые работы. Проверка работоспособности

В конце работы проверяется работоспособность раздвижных ворот. Движение створки должно быть легким, без препятствий. В случае необходимости сразу устраняются какие-либо недочеты.

В случае автоматических раздвижных ворот «Ход» регулируется дистанционным пультом. Удовлетворительным считается их отклик на подаваемые сигналы без помех и замедлений.

Изготовление и установка раздвижной системы ворот не сложный, но трудоемкий процесс. Малейшая неточность может привести к трудоемким переделам в последующем. Поэтому перед началом работ следует посоветоваться со специалистами. Особенно если система представляет собой более сложный вид конструкции, чем обычный тип. Например, двойные раздвижные ворота. Не всегда для установки таких ворот будет достаточно информации со схем, чертежей. Как правило, при монтаже возникают непредвиденные проблемы, и большинство из них связано с автоматическим приводом.

Видеоинструкция по созданию самых простых откатных ворот

Как сделать простые откатные ворота самостоятельно? На видео ниже приводится инструкция по созданию самой простого и недорогого варианта таких ворот.

Еще одно видео о простых откатных воротах.

1decor.org

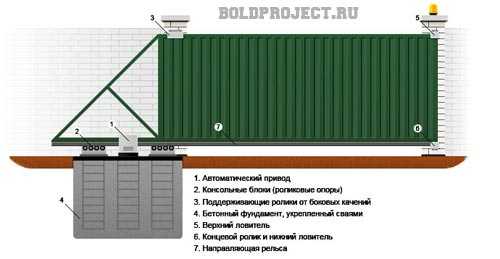

Схема раздвижных ворот, чертеж


Компания "Русская Ограда". Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (495) 762-97-99 c 09:00 до 21:00 ежедневно.



Высокая популярность откатных ворот объясняется прежде всего их удобством. Установив их у себя на участке, вам больше не придется выходить под дождь из машины, чтобы выехать по делам или вернуться домой. Только вот если для их установки обращаться за помощью к профессионалам, это может влететь в немалую копеечку. Впрочем, зачем? Ведь сделать их вполне можно и самостоятельно. Для этого нам понадобится инструмент, материалы и грамотно составленная схема раздвижных ворот.

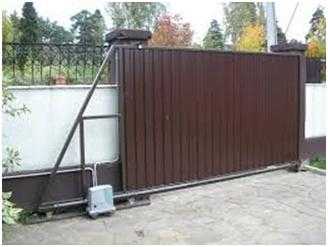

Автоматические откатные ворота

Подготовка фронта для работы

В первую очередь следует убедиться в том, что участок подходит для монтажа ворот откатного типа. Для этого расстояние от края проёма в сторону отката до ближайшего препятствия должно составлять не менее 1,5 ширины проёма. Второе, с чем необходимо определиться, – это необходимость монтажа ответного столба и количество опорных столбов для самих ворот. Отметим, что для проёмов менее 4,5 м нужна только одна опора. Но если грунт мягкий, проём широкий, а столбы забора не позволяют использовать их в качестве опорных для ворот, для нормальной работы всей конструкции вам придется установить две опоры.

Монтаж откатных ворот проводится по следующему алгоритму:

  1. Разметка территории.
  2. Разводка электрических и других инженерных коммуникаций.
  3. Строительство бетонного фундамента с закладным элементом.
  4. Сборка полотна ворот.
  5. Установка автоматического привода.

Важно помнить! При разводке кабелей необходимо предусмотреть все возможные перспективы обустройства участка (установку освещения, сигнализации и т.д.), чтобы в будущем вам не пришлось уничтожать недешёвый ландшафтный дизайн, а также возиться с весьма прочным бетоном и дорожным покрытием на въезде.

Выяснив, что откатные ворота нам подходят и выполнив разводку кабелей, можно приступать к самому важному моменту – расчёту конструкции и строительству фундамента. Для этого нам нужен чертёж-схема раздвижных ворот, в котором должны быть учтены все основные размеры. Ведь наша конструкция будет состоять из множества элементов, в т.ч. движущихся, поэтому важно, чтобы при строительстве каждый миллиметр был просчитан.

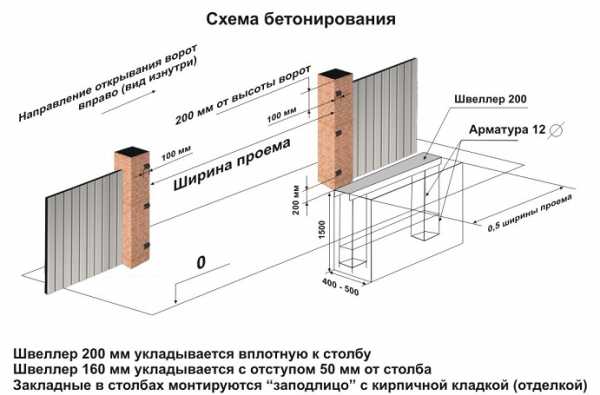

Фундамент — самая главная часть откатных ворот

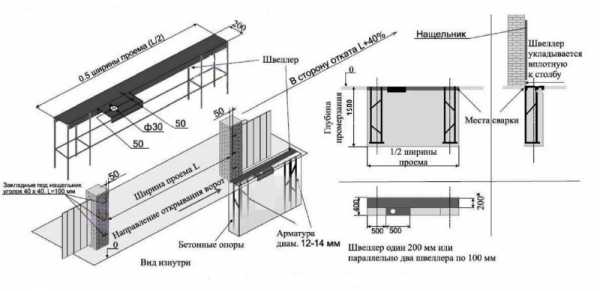

С основания и начнём составлять чертёж. Котлован под него выкапывается от края опорного столба проёма в сторону отката на длину, составляющую половину ширины проёма.

Котлован для фундамента под откатные ворота

Глубина ямы должна быть на 200 мм больше, чем глубина промерзания грунта. Оптимальная ширина котлована под бетонное основание – 500 мм. В него для надёжности и долговечности конструкции нам нужно будет установить закладной элемент.

Для этого необходимы:

  • Швеллер 20.
  • Арматура диаметром 12-16.
  • Сварочный аппарат, электроды, маска, краги.

На плоскости швеллера заранее необходимо выполнить отверстия под болтовые или анкерные соединения для роликовых кареток. Последние размещаются на максимально возможном расстоянии друг от друга, но так, чтобы край ворот в открытом состоянии находился в один уровень с опорой. С внутренней стороны швеллера перпендикулярно к нему привариваем куски арматуры, которые потом соединяем между собой поперечинами соответствующей длины.

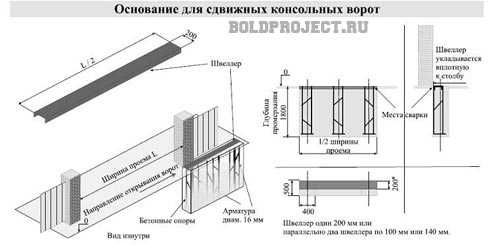

Закладной элемент

Закладной элемент укладывается в котлован кверху швеллером заподлицо с поверхностью дорожного покрытия проёма. Схема размещения стержней арматуры зависит от свойств грунта и длины проёма, но чем больше у швеллера будет «ножек», тем лучше.

Например, при укладке швеллера по уровню дорожного покрытия зазор между нижней балкой полотна ворот и дорожным покрытием составляет 10-12 см. Его можно будет увеличить с помощью регулируемых подставок для роликовых кареток, но уменьшить его невозможно.

Убедившись в том, что закладной элемент выставлен в яме по уровню, а кабели разведены правильно, можно приступать к бетонированию. Фундамент должен хорошо высохнуть, для чего нам придется подождать как минимум неделю (а в соответствии с требованиями СНиП – 28 дней).

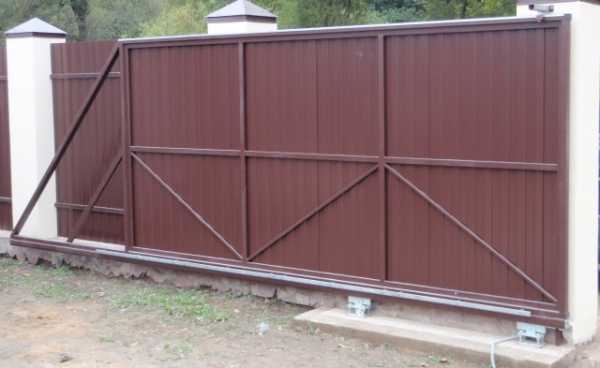

Изготовление полотна откатных ворот

Пока сохнет бетонное основание под раздвижные ворота, схема наша продолжает пополняться новыми подробностями. Нам потребуется рассчитать размеры полотна, определиться с тем, будут ли ворота автоматическими и выбрать вариант обшивки. Со вторым и третьим пунктом проблем не должно возникнуть. Обшивка выбирается под стать забору: дерево — значит дерево, профнастил — значит профнастил. Автоматизация конструкции полностью зависит от финансовых возможностей владельца земельного участка: есть деньги, есть привод.

А вот что касается расчёта полотна, на этом моменте следует остановиться более подробно. Оно состоит из двух частей: той, которая закрывает проём в свету, и противовеса, который обеспечивает стабильность конструкции.

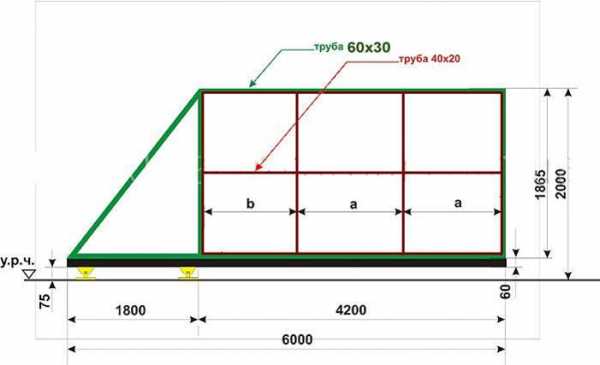

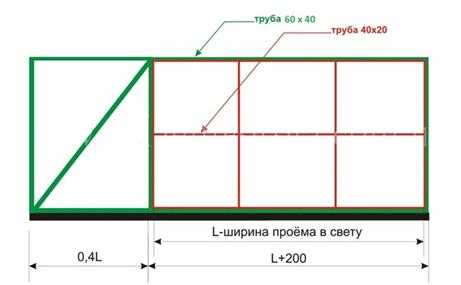

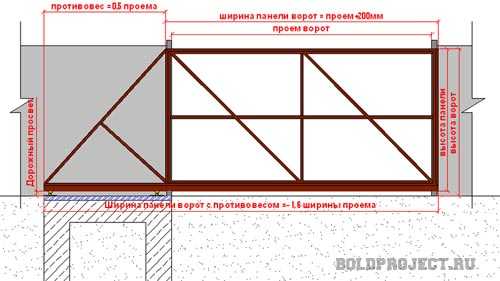

Схема полотна откатных ворот

Внешняя рама выполняется из профильной трубы сечением 60х40 мм. Внутренний каркас изготавливается их профильной трубы размерами 40х20 мм. Оптимальная длина противовеса составляет 0,4 ширины проёма

Дополнительно. В большинстве случаев противовес выполняется в форме треугольника, однако возможны и другие варианты. Например, при наличии широкого проёма лучшим вариантом будет прямоугольник с диагональным каркасом.

К нижней балке полотна по всей её длине приваривается направляющий рельс. После установки на роликовые опоры на его дальнем конце устанавливается заглушка, а на переднем — приёмный ролик. Обшивку консоли желательно выполнить до начала её монтажа: это позволит вам быстро и легко запустить ворота в действие, не боясь повредить их механизм.

Монтаж полотна и фурнитуры

После того, как фундамент подсох и мы собрали консоль, приступим к монтажу последней и установке фурнитуры откатных ворот. Для этого нам нужно зафиксировать роликовые опоры с помощью сварки и накатом одеть на них направляющий рельс. Полотно должно ездить свободно и плавно без каких-либо препятствий. Поэтому при необходимости регулируем положение подставок роликовых кареток. Если всё сделано правильно, ворота почти готовы — осталось только установить фурнитуру. Со стороны отката на опорном столбе ворот по высоте полотна монтируется роликовая шина. С обратной стороны проёма на опорном столбе монтируется нащельник: швеллер или профильная труба, которая обеспечит плотное прилегание полотна к забору. А уже на него необходимо будет установить верхний и нижний ловители.

Важно знать! Приёмный ролик должен свободно заходить в нижний улавливатель, разгружая конструкцию в закрытом состоянии.

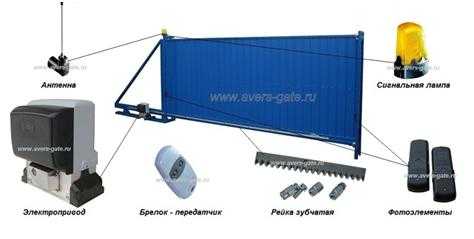

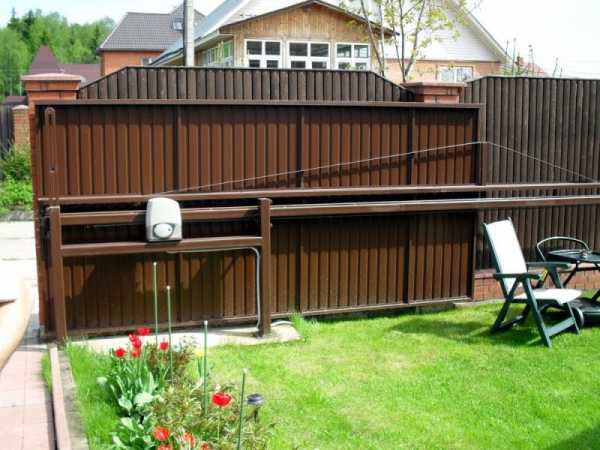

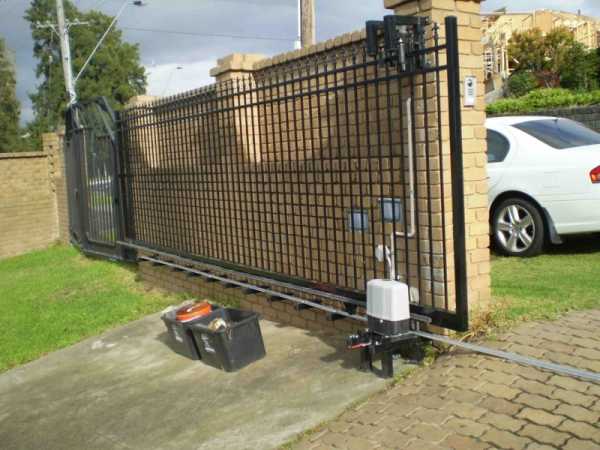

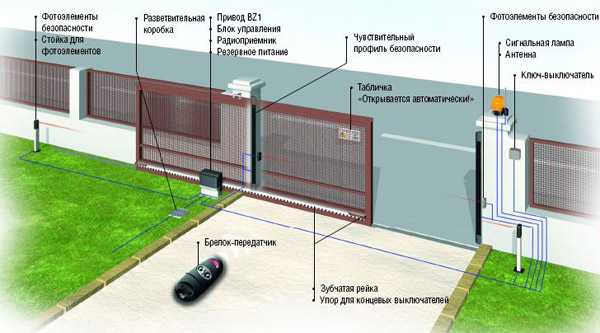

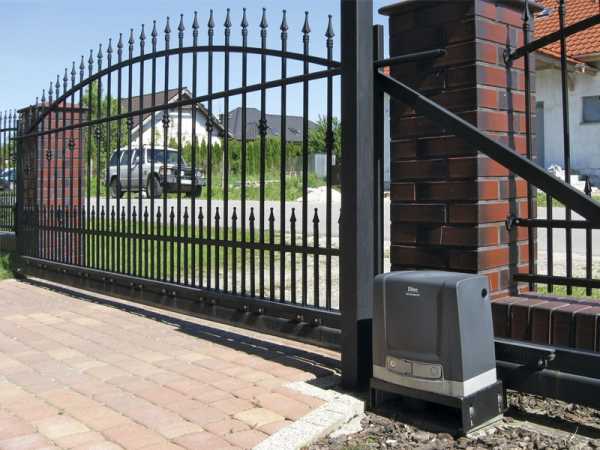

Монтаж автоматики

И, наконец, завершающий этап установки откатных ворот заключается в автоматизации всей нашей конструкции.

Для этого нам понадобятся:

  1. Привод с пультом ДУ.
  2. Направляющая рейка.
  3. Сигнальный фонарь.
  4. Фотоэлементы.
  5. Антенна.
  6. Медный провод необходимой длины.

Монтаж автоматики

Привод монтируется на закладном швеллере между роликовыми опорами. От него на нижней балке консоли устанавливается направляющая рейка. На опорном столбе забора со стороны отката размещается сигнальный фонарь и антенна, а на самом полотне или по бокам въезда с внешней стороны – фотоэлементы. Теперь изнутри вы будете открывать ворота с помощью пульта ДУ, а при въезде снаружи они будут открываться автоматически. И, наконец, теперь, подключив электрику, вы сможете наслаждаться тем, насколько повысился комфорт на вашем земельном участке – раздвижные ворота готовы.

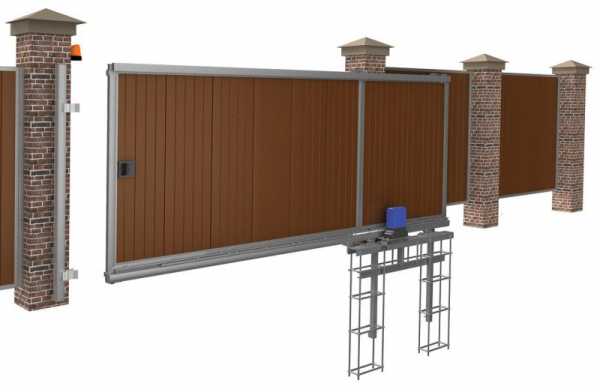

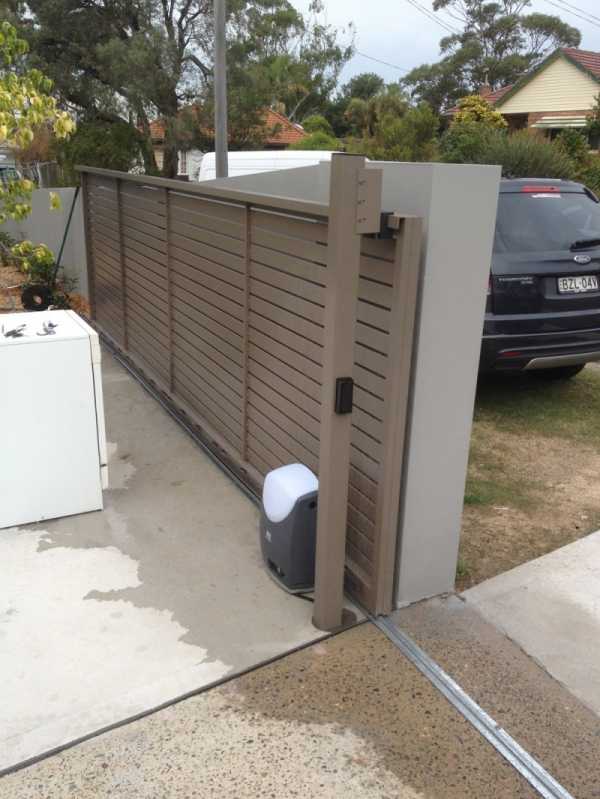

Установка откатных ворот

rusograda.ru

95 фото преимуществ использования и варианты установки

Во время обустройства дачного участка или загородного комплекса весомое значение имеет безопасность. Использование ворот – это своеобразная преграда для злодеев. Изделия помимо своей главной функциональной нагрузки – безопасности, должны обеспечивать удобный въезд. Выделяют механизм раздвижных ворот, которые в свою очередь делятся на два типа.

Преимущества использования

Главным преимуществом такого механизма является комфорт и функциональность в использовании.

Если вы используете откатные ворота, тогда высота проезжающей конструкции не будет мешать. Такими воротами удобно пользоваться. Приятно также то, что конструкцию можно собрать самостоятельно, не тратя дополнительных денежных средств. При этом стоит правильно подобрать материал.

На фото раздвижных ворот можно заметить простоту конструкции. Изделие без автоматики достаточно легкое, монтажные работы легко сделать самому.


Для наиболее лучшего результата специалисты рекомендуют использовать чертежи раздвижных ворот, посмотреть видео для усовершенствования своих умений.

Ограничивает пространство только место ограждения. Механизм двигается вдоль забора, дополнительного места не потребуется. Такой вариант выглядит более привлекательно по сравнению с распашным типом ворот.

Если у вас есть дополнительные средства, можно сделать механизм автоматизированным.

Изделие прослужит около 10-15 лет. По своему механизму роликовые или же рельсовые тележки передвигаются во внутренней части направляющих. Таким образом, они защищены от пагубного влияния внешней среды. Например, от дождя, или снега, дополнительных загрязнений они защищены.

Кроме достоинств, следует рассмотреть недостатки. Это высокая цена и вес, а также громоздкий внешний вид.


Разновидности

В целом, раздвижная система делится на два подтипа: на роликах и движущиеся на рельсах. Для последнего типа потребуется расстояние в 5 см. Позволить это могут лишь предприятия, которые располагают большой территорией. На дачном участке, или же в коттедже наиболее оптимальным вариантом считается использование роликового механизма.

Рельсовые ворота обладают рядом негативных сторон:

  • выступают над уровнем проезжей части. Это создает определенный дискомфорт;
  • дополнительный уход. Ведь механизм подвержен загрязнениям;
  • габаритный размер и вес. Этот факт объясняет то, что без автоматики такой механизм очень тяжело собрать. При использовании необходимы дополнительные усилия.

Исходя из всего вышесказанного, наиболее часто используют последнюю модель. Стоит знать, как сделать раздвижные ворота своими руками.

Основные компоненты

В состав фурнитуры входит основа, то есть консоль. Это направляющая балка, во внутренней части, которой движутся шарики.

Следующий элемент – это две каретки с роликами. Они отличаются друг от друга своими функциональными задачами. Благодаря концевому ролику создается необходимая устойчивость створки. Для устойчивости всей конструкции, надежного движения используется верхняя каретка.

Отвечает за ограничение расстояния пути створки по консоли улавливатель. Избавляют хозяев от дополнительного ухода заглушки. Благодаря им консоль надежно защищен от внешних загрязнений.

Последний компонент – это система автоматизации. В нее входит зубчатая рейка, электропривод, сигнальная лампа. Дополнить данный список можно фотоэлементами.

Обратите внимание! Жизненный опыт мастеров показывает, что следует заниматься покупкой основных частей на оптовом складе. Следует выбрать одного надежного поставщика, у него купить все необходимые элементы. Таким образом, вы минимизируете риск приобрести некачественный продукт, допустить оплошности во время монтажных работ.

Подготовительный этап

Вначале того, как вы начнете работу, следует выбрать точный размер ворот. У вас должна быть возможность свободно въезжать, поэтому подбирайте соответственную ширину. Оптимальным считается откат вдоль забора 1,5 размера исходя из ширины полотна ворот.

От размера зависит материал и выбранная вами фурнитура. Лучше всего отдавать предпочтение легким материалам, которые не будут нагружать ролики и крепежную систему дополнительным образом.

Составьте чертеж, чтобы в дальнейшем ориентироваться на него.

Установка

В целом рабочий процесс может занять несколько дней. Сначала следует заняться устройством фундамента, проделать необходимые процедуры с питанием электропривода. Затем наступает очередь изготовления основы для конструкции красивых раздвижных ворот. После этого можно заняться сборкой всех элементов. И конечный этап – проверка функциональной работы изделия.


Выводы

Как видно, такую конструкцию можно сделать самому, не прибегая к помощи специалистов. Важно ознакомится со всеми этапами работы, определится с размером и материалом.

После того, как все этапы выполнены, наступает очередь проверки. Движение створок должно быть максимально легким. Если вы видите недочеты, следует их сразу устранить.

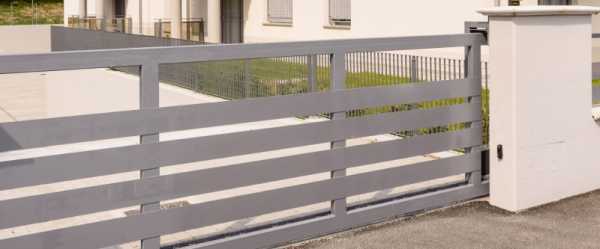

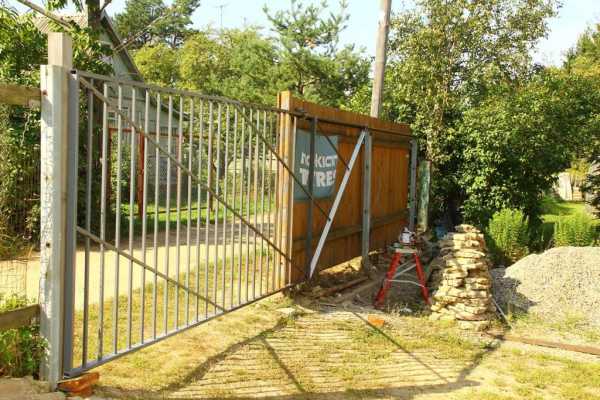

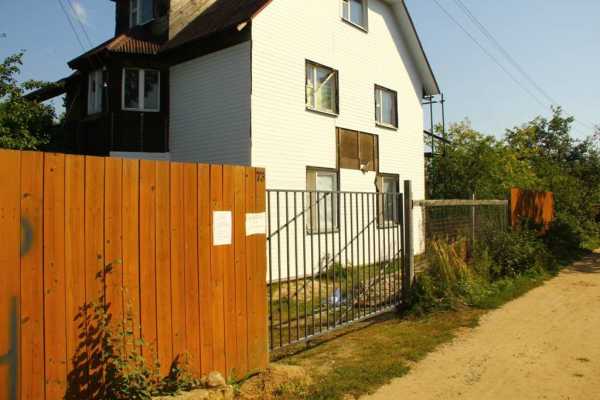

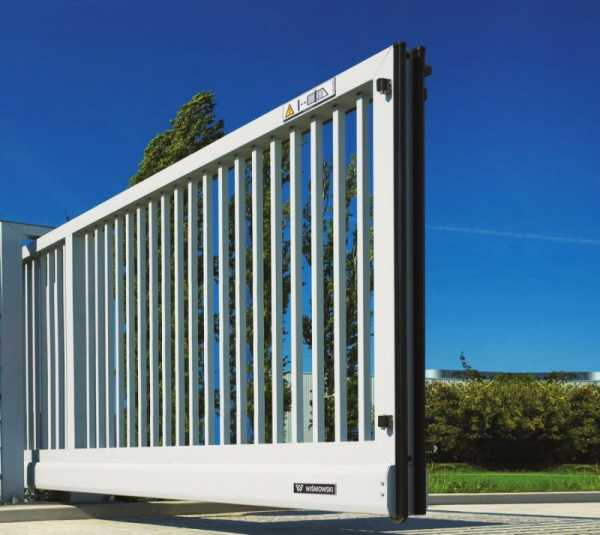

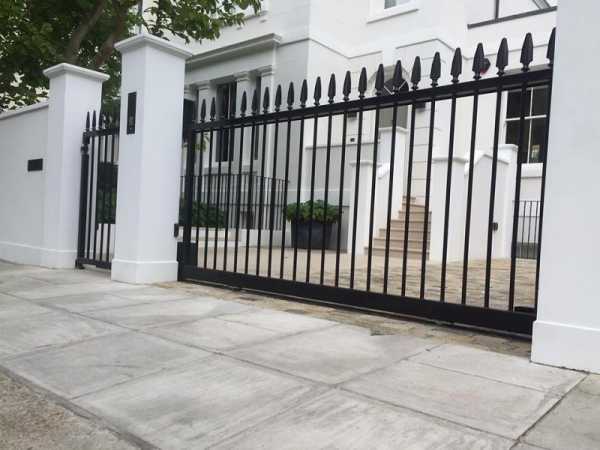

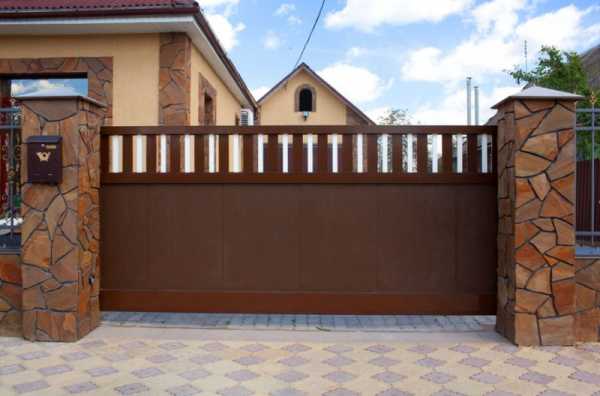

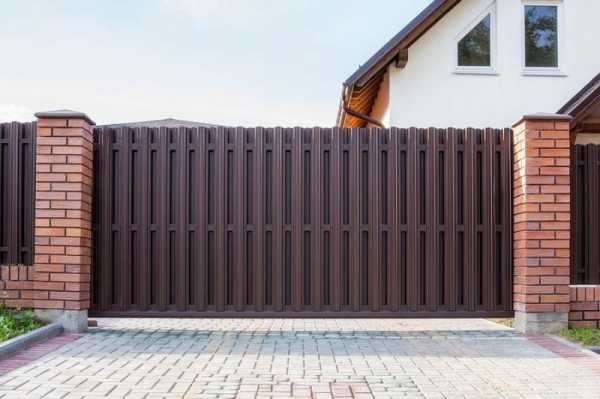

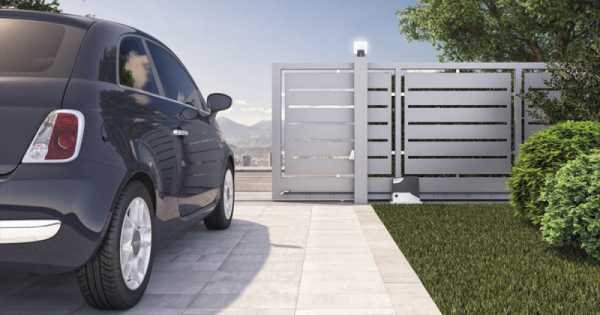

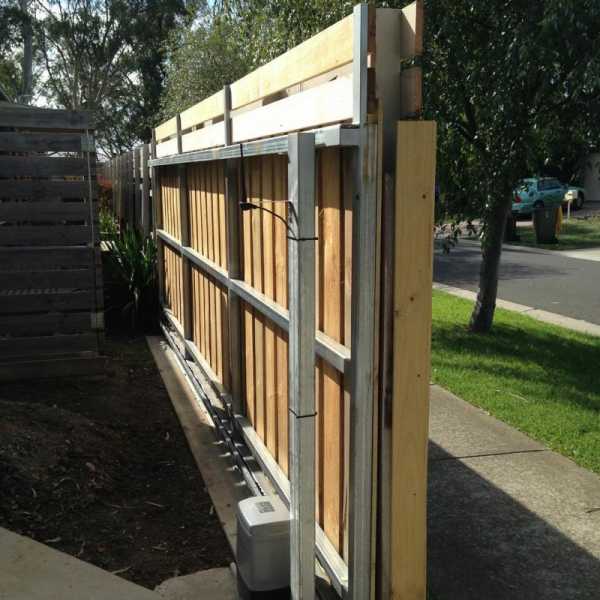

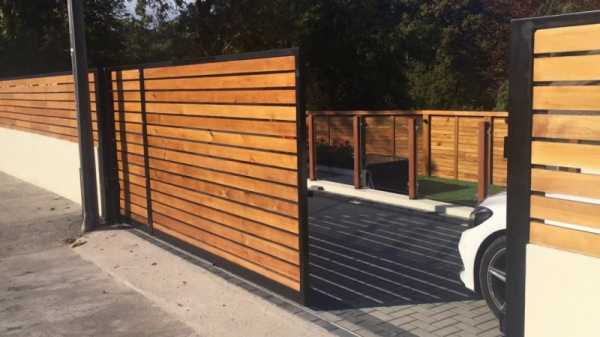

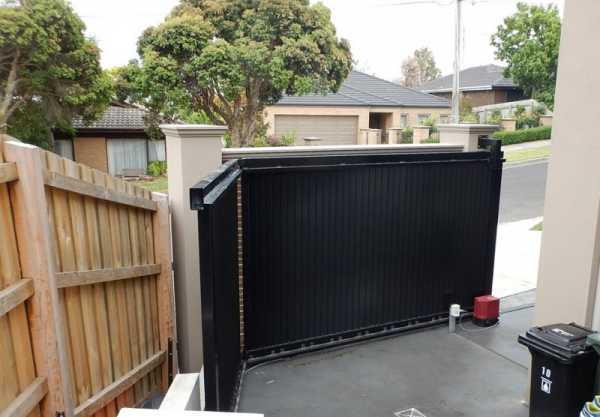

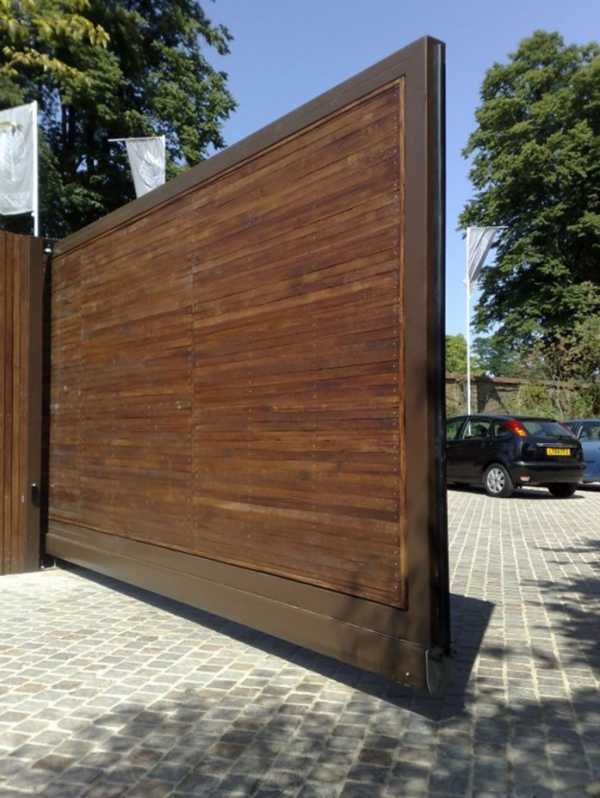

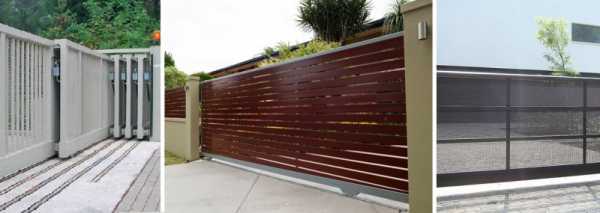

Фото раздвижных ворот


Также рекомендуем посетить:

mojdominfo.ru

Как сделать раздвижные ворота своими руками

Самодельные раздвижные ворота — оптимальное решение для объектов, когда пространство возле ворот ограничено. Недостаток конструкции состоит в необходимости предоставить место для отката створок.

Полотно ворот стараются изготовить из более легких материалов. Чем больше вес готовой конструкции, тем сильнее нагрузка на ролики и крепежную систему. Следует помнить, что откатные и раздвижные ворота — это два названия одной системы.

Преимущества откатной конструкции

Секции откатных ворот изготавливаются достаточно несложно, главное правильно составить чертеж каркаса. Они занимают место только вдоль забора, поэтому оптимально подходят для маленьких территорий.

Конструкция раздвижных ворот легко оснащается системами автоматики любой сложности. Для обшивки каркаса ворот можно использовать различные материалы: дерево, металл, профнастил и кованые элементы.

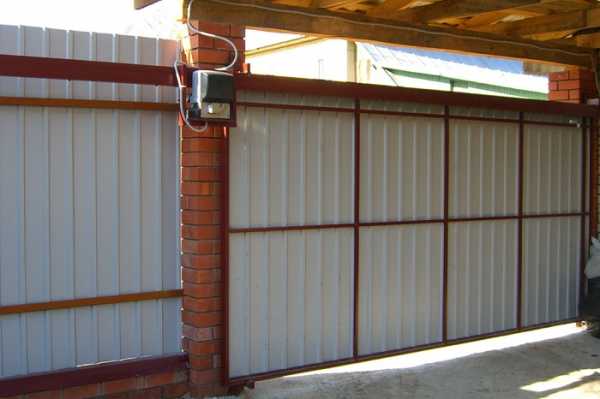

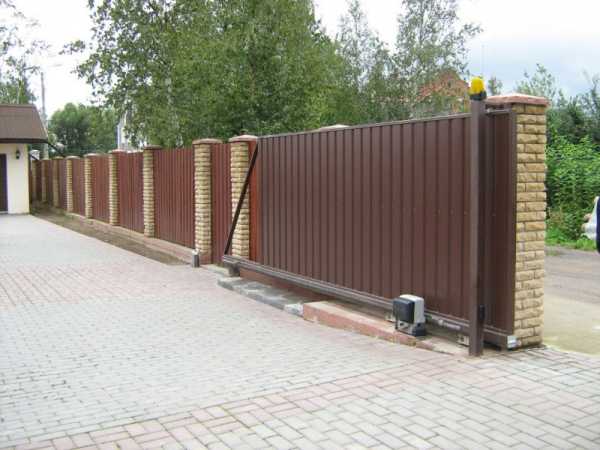

Автоматические раздвижные ворота из профнастила

Устройство раздвижных ворот

Полотна ворот могут откатываться влево или вправо. Конструктивно механизмы раздвижных ворот различаются — их существует несколько видов. Чаще всего используют консольные системы. Консоль — это балка, которая крепится к опоре только с одной стороны. Она на опорах нависает над проемом. Полотно ворот передвигается вместе с консолью. При расчете ширины отката учитывают ширину секции плюс длину консоли.

Консольная балка может крепиться тремя способами:

  • в нижней части ворот — консольная система с нижней балкой;
  • посредине полотна — консольная система со средней балкой;
  • в верхней части ворот — консольная система с верхней балкой.

Консольная балка увеличивает нагрузку на опоры в несколько раз. Балку консольных ворот устанавливают на опору с роликами. Под опору изготавливают фундамент, в который устанавливают закладные из арматуры. Они послужат креплениями для опор.

Ролики рекомендуется устанавливать внутри балки, это защитит их от негативных внешних воздействий: осадков и замерзания. Для этого используют большие ролики по 4 штуки с каждой стороны.

Ролики нужны не только для отката секции, но и для распределения веса по всей конструкции. Автоматика подбирается по принципу: чем тяжелее система и больше роликов, тем мощнее нужен электропривод. При этом, автоматику всегда берут с запасом мощности. Второй способ снизить нагрузку — расположить малое количество роликов снаружи балки — по 2 штуки с каждой стороны. Такое решение оптимально подойдет для консолей со средней балкой. Такие ворота хорошо адаптированы к снежным зимам.

Консольный вариант

Подвесные ворота снаружи внешне не отличаются от консольных аналогов. Их навешивают на балку, которая двумя концами опирается на опору. Такие ворота пригодны в случаях, когда над въездным проемом расположен навес. Балка располагается стационарно, а полотно передвигается по балке. Для подвешивания балки необходимо устанавливать три столба. В этом случае требуется меньше места для отката, чем в консольных системах. Место отката будет равным ширине полотна ворот.

В подвесных воротах можно использовать тяжелые полотна. Вес полотен на работоспособности конструкции не сказывается. Место для отката в этом случае так же равно ширине ворот, но балка должна быть в два раза длиннее. Если высота ворот небольшая, над проемом можно установить съемную балку. Она снимается только для обеспечения въезда крупногабаритного транспорта.

Подвесные откатные ворота

Откатные ворота по рельсу менее удобны. Недостаток конструкции — необходимость постоянно очищать рельс от мусора и снега. Это самое простое решение, для установки полотен не нужны балки. Рельс бетонируется под забором в ленточный фундамент. Размер рельса берется в два раза длиннее, чем ширина ворот.

Ко всем типам откатных ворот можно установить встроенную калитку. Но если место позволяет, от такого решения лучше отказаться. Недостатком встроенной калитки в откатных воротах считается обязательное наличие порога, который постоянно нужно переступать.

Полотна подбирают с долговечным покрытием, конструкция должна сохранить внешний вид минимум 10 лет. Если места для отката мало, можно разбить конструкцию на две секции, которые будут откатываться в разные стороны. Меньшая часть полотна открывается по мере надобности, а большая часть используется для въезда.

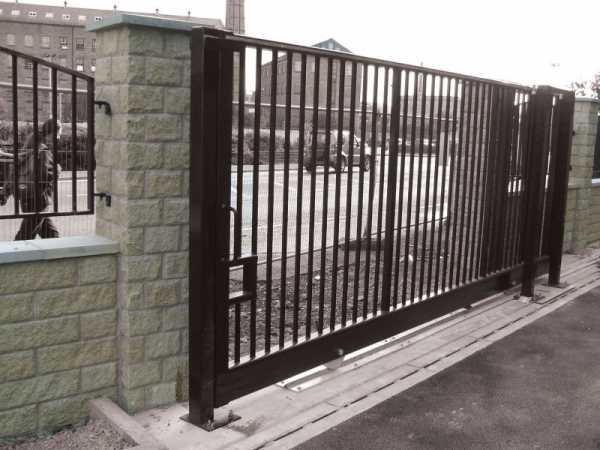

Раздвижные ворота по рельсу

Инструменты и материалы

Для крепления элементов между собой необходим сварочный аппарат и болгарка. Для изготовления и монтажа раздвижных ворот понадобится швеллер для фундамента толщиной 16 мм либо 20 мм, гнутый профиль для консольной балки. Гнутый профиль представляет собой трубу, которая похожа по форме на прямоугольник с прорезью вдоль одной из сторон. Его стенки имеют более сложную (выгнутую) геометрическую форму.

Для изготовления рамы (каркаса) ворот используют профильную трубу размером 60×30 для сооружения периметра каркаса, размером 40×20 для формирования ребер жесткости. Для установки каркаса понадобится 2 каретки, накатной и концевой ролик, верхний ограничитель, заглушки, а также улавливатели — верхний и нижний.

Если вы интересуетесь, как сделать ворота из профнастила своими руками, эта статья обязательна к прочтению.

Узнать о том, какие столбы лучше подходят для забора из сетки рабицы, можно здесь.

Для чего нужны и какие бывают ограждения для детей на даче — узнайте из этой статьи.

Подготовительные работы

Изначально изготавливают фундамент под ворота. Он необходим для закрепления консоли на опорах. Под фундамент выкапывают траншею длиной 2 м (при размере полотна 4 м). Глубина траншеи равна 0,3-0,5 м. В траншею укладывают пруты арматуры для укрепления основания и поверх приваривают опорный швеллер, на который будут установлены опоры.

Траншею заливают бетоном так, чтобы закладная на 1/3 выступала над бетонным основанием или была вровень с бетоном. От того, на каком уровне от земли будет расположена закладная, будет зависеть ширина зазора между полотном ворот и грунтом.

Схема бетонирования ворот

Фундаменту нужно дать выстояться до полного высыхания бетона. После высыхания фундамента приступают к установке опорной балки. Изначально нужно решить, какой вид консольной системы в вашем случае будет наиболее приемлемым. Оптимальное решение — консоль со средней балкой, но внешний вид ворот изнутри получится не таким элегантным, чем при других способах установки.

Фундамент для откатных ворот бывает нескольких типов. Чаще всего используют монолитный вариант. Швеллер с приваренной к нему арматурой устанавливается в траншею и заливается бетоном. Швеллер располагают вдоль забора по траектории движения секции. Это традиционное решение, применяемое совместно с системами автоматики.

Второй тип — монолитная конструкция на сваях. Два армированных столба закладывают вертикально в грунт и соединяют швеллером. Конструкция заливается бетоном. Отверстия для свай располагают на минимальном расстоянии от забора. Швеллер должен располагаться строго горизонтально и соответствовать траектории движения полотна. Данный тип фундамента наиболее прочный, подходит для монтажа тяжелых створок.

Третий тип — фундамент на винтовых сваях. Данная конструкция не нуждается в бетонировании. Сваи обязательно защищают от коррозии, поэтому рекомендуется приобретать оцинкованный материал или с эпоксидным покрытием. Длина сваи берется 2 м, их забивают в грунт. Рекомендуется залить бетонный раствор в полость свай.

Пример чертежа раздвижных ворот

Изготовление каркаса и полотна ворот

Каркас ворот изготавливают по чертежу, в котором должны быть проставлены все необходимые размеры. В чертеже обязательно указывают расположение ребер жесткости.

Для сборки конструкции каркаса понадобится сварочный аппарат. Нарезают профиля нужного размера. Все элементы очищают от ржавчины и обрабатывают грунтовкой от коррозии. Перед нанесением грунтовки поверхность профиля обезжиривают нефрасом.

Все части каркаса сваривают в шахматном порядке, контролируя все прямые углы. Такая очередность не позволяет конструкции перекашиваться в процессе сборки.

Если обшивка каркаса будет только односторонней, все профиля смещают в одну сторону так, чтобы обшиваемая сторона получилась ровной и без градации по толщине материала.

Собранный каркас шлифуют болгаркой в месте сварки. Места сварки так же дополнительно грунтуют. Обшивка каркаса выполняется только после монтажа, иначе конструкция будет очень тяжелой, и ее трудно будет навешивать.

Монтаж ворот своими руками

Роликовые каретки на швеллер можно крепить болтами или посредством сварки. Второй вариант предпочтительнее, так как подогнать необходимое расположение кареток на болтах сложно. Изначально каретки только прихватывают сваркой. Устанавливают закладные из труб для крепления комплектующих. Параллельно к ним приваривают верхний и нижний улавливатель, верхние ролики.

На край направляющего рельса устанавливают концевой ролик с помощью специального зажима. Торцы рельса рекомендуется защитить заглушками, чтобы не попадала влага, и не замерзала система. После того, как конструкция проверена на работоспособность, роликовые каретки окончательно приваривают на нужном расстоянии.

Обшивка каркаса

Обшивку можно выполнять как односторонней, так и двухсторонней. Бюджетный вариант — обшивка профнастилом с полимерным покрытием или сэндвич-панелями. Также подойдут стальные гладкие листы и дерево любых пород. Металл и дерево нуждаются в предварительной защите от внешних воздействий. Дерево покрывают септиками и лазурями от насекомых и плесени, а затем крепят снизу и сверху к каркасу саморезами из расчета по два на каждую полосу штакетника.

Профлисты и металл можно крепить к каркасу саморезами или заклепками. Металл предварительно обезжиривают и покрывают грунтовкой от коррозии. Саморезы закручивают в металл с шагом 15-20 см по ширине полотна вверху и внизу.

Откатные ворота можно отделать фигурными и коваными элементами. В этом случае не предусматривается установка ребер жесткости. Прочность конструкции формируется за счет декоративных элементов, которые привариваются к каркасу.

Пошаговая инструкция по установке ворот

На видео наглядно показано, как можно самому сделать раздвижные ворота для своего участка:

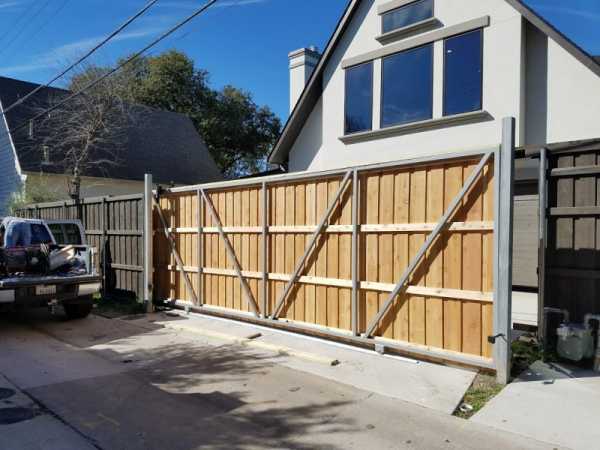

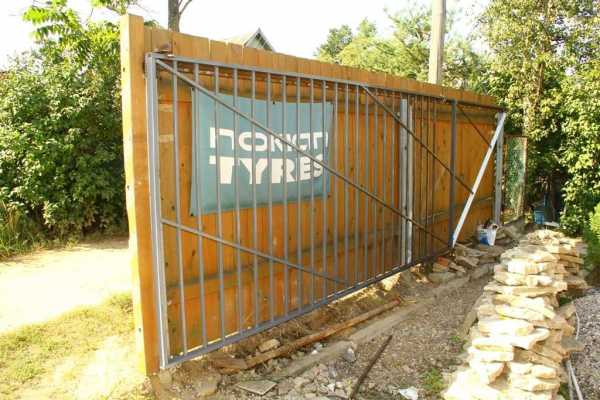

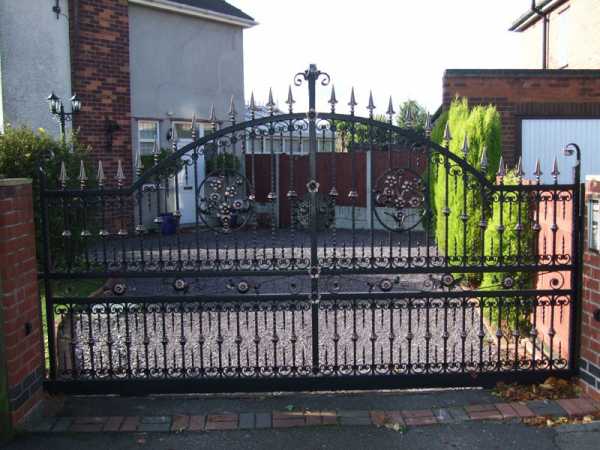

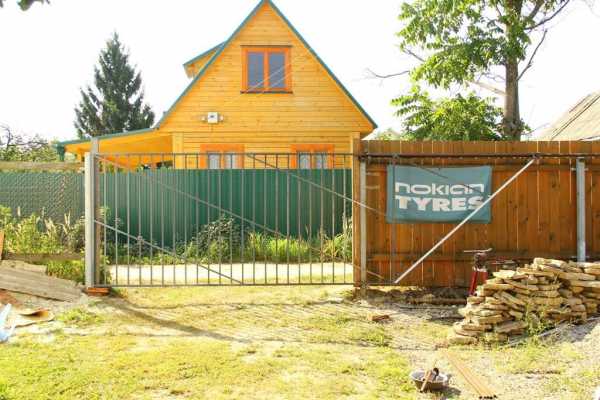

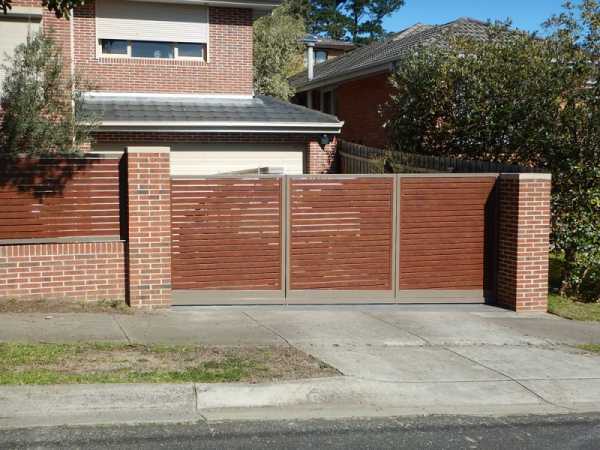

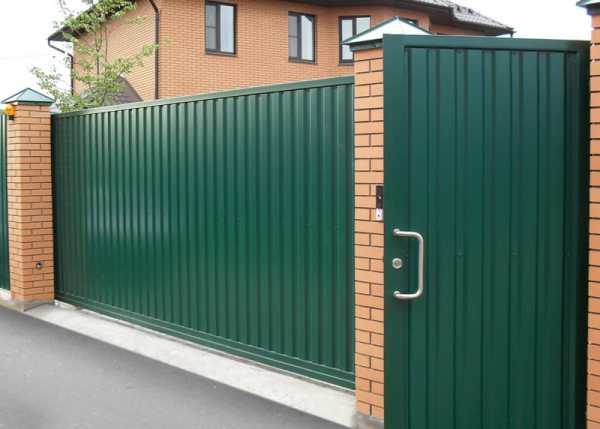

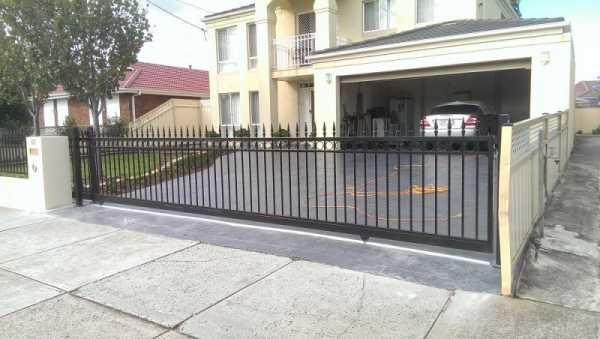

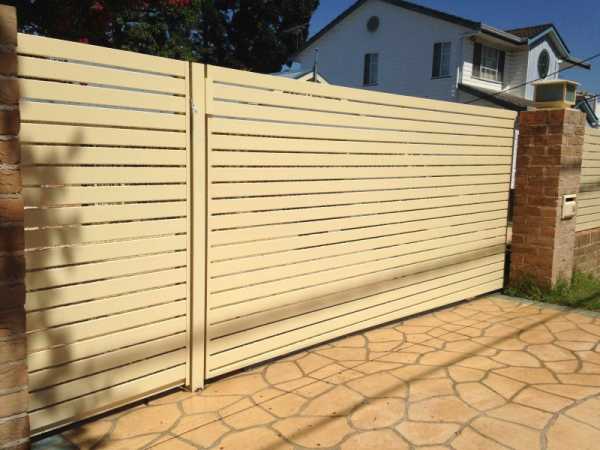

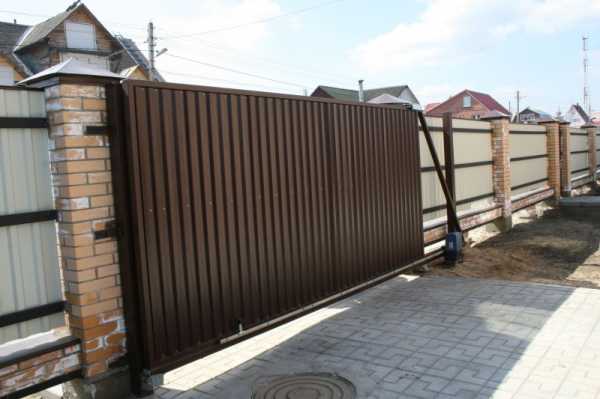

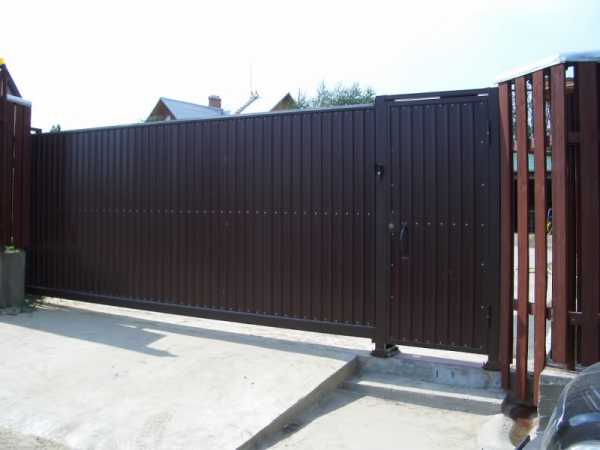

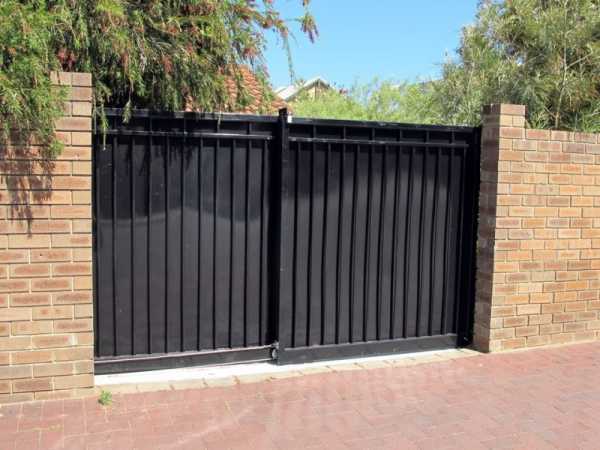

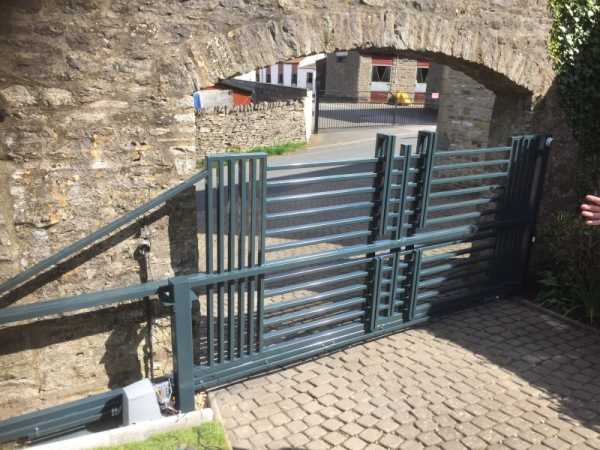

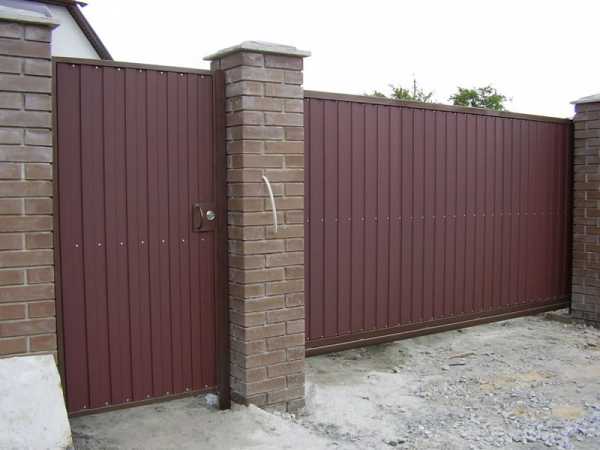

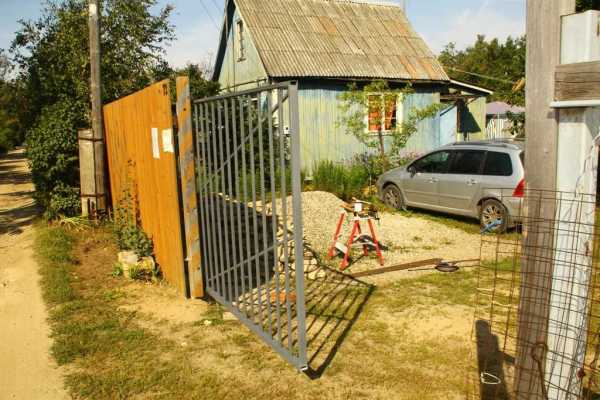

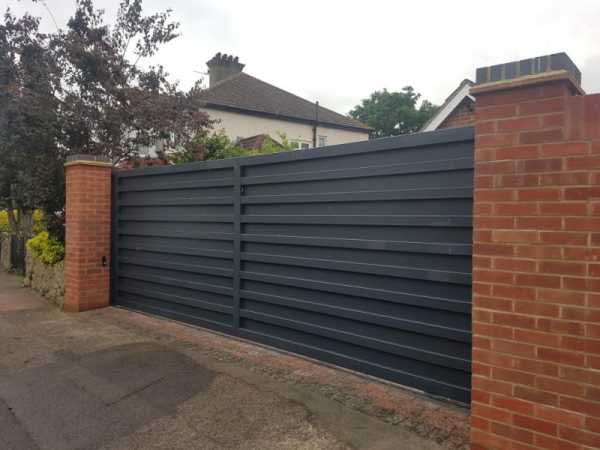

Фотографии откатных ворот

На фото вы можете просмотреть различные варианты раздвижных ворот обшитых деревом, профнастилом и с различными декоративными элементами.

vamzabor.net

Раздвижные ворота своими руками - чертежи и схема изготовления

Раздвижные ворота состоят из сплошной плоскости, двигающейся вдоль ограждения посредством встроенных в фундамент роликов. Существенным отличием подобной конструкции, впрочем, и главным преимуществом, можно считать то, что она экономит ваше свободное пространство в гараже: поскольку в ней имеются рельсы, то она не будет соприкасаться с поверхностью земли. Более того, такие ворота не боятся зимы и способны открываться практически при любой температуре. Давайте рассмотрим, как можно соорудить раздвижные ворота своими руками.

Раздвижные ворота: особенности и виды.

Подобные изделия отличаются не только простотой эксплуатации, но и долговечностью. Изготавливаются они как из металла, так и из дерева, все зависит от вашего желания. Так или иначе, качество конструкции будет высоким. Если вы любитель максимального комфорта, то можете оборудовать ее системой автоматического привода.

На начальном этапе изготовление необходимо выяснить, какими свойствами будут обладать ворота. В зависимости от этого можно выбрать один из двух принципов управления:

  1. Дистанционное.
  2. Ручное.

Вне зависимости от выбранного варианта, вам понадобится установить несколько выключателей для защиты, а также, если позволяют возможности, еще и любого рода сигнализацией — она будет функционировать параллельно с приводом.

Что понадобится при работе.

Традиционно, работы мы начинаем с подготовки необходимых инструментов. Вот они:

  1. Сварка.
  2. Молоток.
  3. «Болгарка» с двумя видами дисков — для резки и шлифовки.
  4. Рулетка.
  5. Воздушный компрессор, предназначенный для грунтовки и окрашивания конструкции.
  6. Электрическая дрель.

Теперь о материалах. Самым популярным материалом для изготовления ворот является профнастил, поэтому ориентироваться мы будем именно на него.

  1. Профильная труба нескольких сечений (60 на 40, 20 на 40 и 20 на 20).
  2. Грунтовка.
  3. Долговечный профнастил. При этом его габариты не имеют значения, их вы выберете самостоятельно, а вот цвет необходимо подбирать один из популярных, поскольку он будет в наличии постоянно.
  4. Качественная грунтовка.
  5. Механизм для движения ворот. Сегодня таких существует достаточно много, так что выбрать будет из чего.

Процесс изготовления раздвижных ворот

Начинать изготавливать раздвижные ворота своими руками нужно с чертежей. Ну, тут все просто, смотрим картинки.

Первый этап.

Монтируем опорные столбы для нашей конструкции. Для этой цели подойдет как металл, так и дерево или кирпич. Нужно заранее приготовить для них ямы глубиной не более 1 метра, установить их и залить раствором. Далее мы ждем (примерно неделю) пока раствор застынет.

Второй этап.

Подготавливаем траншею для фундамента и заливаем ее. Но предварительно необходимо установить там укрепляющую арматуру. После этого заливаем все раствором для фундамента. Делая все правильно, мы в итоге получим ровную бетонную поверхность, на которой будут размещены железные площадки для крепления роликов.

Третий этап.

Необходимо помнить, что окончательное застывание раствора может занять примерно 29-30 дней. Когда это время прошло, мы можем смело приступать к установке рамы для самих ворот. На этом этапе нам понадобятся прогрунтованные железные трубы (примерные размеры которых 30 на 60). Наконец, начинаем сваривать каркас конструкции.

Четвертый этап.

После этого необходимо приварить внутренний каркас для усиления прочности, желательно в шахматном порядке. В противном случае сооружение попросту не выдержит такой большой нагрузки. Образовавшиеся швы мы подчищаем «болгаркой». Затем покрываем раму грунтовкой, а затем качественной краской, лучше всего в несколько слоев.

Пятый этап.

После того как высохнет поверхность рамы, мы начнем зашивать ее полотном, закрепляя его при помощи саморезов на внутренней поверхности гаража. Как мы уже говорили, лучше всего для этого подойдет профнастил.

Шестой этап.

Когда со всеми подготовительными работами будет покончено, мы можем приступать к главному — к монтажу самих ворот. Для этого выкладываем ролики на предварительно приготовленном швеллере, разводя их при этом на максимально возможное расстояние. После этого накатываем раму на каретки, придерживая ворота на необходимом уровне, и прихватываем ролики с помощью сварки.

Седьмой этап.

В обязательном порядке нужно проверять прочность изготовленной конструкции. Если все в норме, обвариваем тележки. В самом конце привариваем нижний и верхний механизм.

Несколько слов об автоматических воротах.

Автоматические раздвижные ворота своими руками являются некой альтернативой описанному ранее варианту. При желании их тоже можно установить самостоятельно, смотрите приведенный ниже чертеж.

Более детально процесс изготовления раздвижных ворот можно увидеть на этом видео.

boldproject.ru

Раздвижные ворота без автоматики своими руками

Раздвижные ворота без автоматики – практически идеальное решение ограждения для дачи или загородного дома. Конструкция очень удобная, простая в эксплуатации, надежная и долговечная. Если у Вас есть желание и небольшие знания слесарного дела, то Вам не составит большого труда сделать их своими руками. Для этого вам понадобится схема (чертеж), согласно которой Вы самостоятельно соорудите конструкцию.

ВАЖНО! Так как ворота будут без автоматики, замок будет висеть изнутри и поэтому рядом с воротами должна быть калитка, чтобы можно было войти и открыть(закрыть) ворота вручную. Либо можно встроить калитку прямо в ворота.

Мы подготовили для Вас краткую пошаговую инструкцию о том, как сделать простые откатные ворота из металлопрофиля и профнастила.

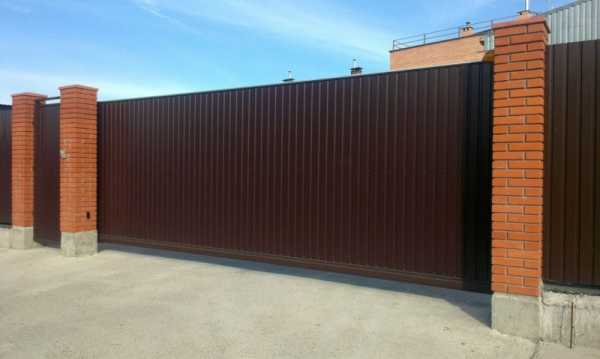

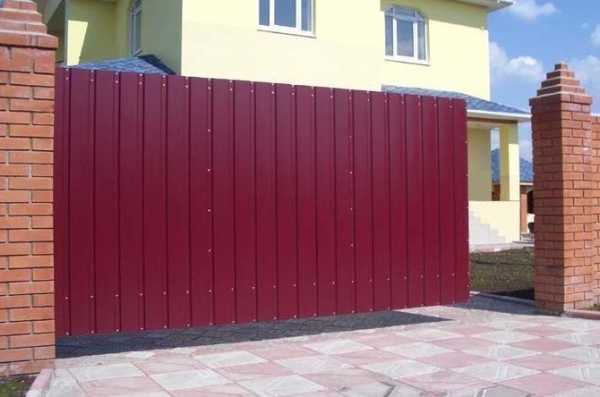

фото раздвижных ворот из профнастила

Содержание статьи:

Преимущества

Основными достоинствами таких ворот являются:

  • внешний эстетический вид. Они смотрятся современно и достаточно стильно;
  • существенно экономят пространство территории, поэтому их можно установить даже в небольшие дворики;
  • максимально гарантируют безопасность;
  • хорошие характеристики прочности и несущей способности;
  • экономится время на чистку двора от снега и мусора.

Устройство и принцип работы

Механические раздвижные (сдвижные) ворота, еще их называют откатными, бывают консольными и рельсовыми. Мы рассмотрим консольный вариант ворот без автоматики, наиболее подходящий для частного дома или дачи. Движущим механизмом в них служит жесткая консоль (направляющая балка). Ее приваривают снизу к каркасу из металлопрофиля.

Направляющая балка совершает движение по роликам кареток. Каждая каретка оборудована восемью роликами.

Совет на будущее: Рекомендуется время от времени обрабатывать механизм машинным маслом для продления срока эксплуатации и предотвращения скрипов.

Главные элементы раздвижных ворот

  • Каркас;
  • Несущая тележка;
  • Несущая балка;
  • Плато с роликами от боковых качаний;
  • Концевой ролик;
  • Ловушка концевого ролика.

Каркас будем обшивать профнастилом – ворота будут легкими и прочными.

Составление чертежа и установка

  • Перед началом процесса монтажа ограждения важно составить правильный чертеж с детальной разметкой длины, ширины, высоты, не забыв про просветы и расстояние отката. От всех этих параметров будет зависеть правильность сборки конструкции и выбор нужных комплектующих. Обязательно учитывайте ширину проема для заезда автомобиля, а также ширину улицы;
  • После разработки чертежа необходимо подготовить само место, где будет установлена конструкция – его нужно тщательно выровнять и очистить от загрязнений;
  • Вначале устанавливают опорные столбы, они могут быть из различного материала: бетона, кирпича, стали и т.д. Столб закрепляют на глубине не меньше метра.

Подготовка швеллера

На швеллер шириной 200 мм, согласно точным размерам Вашего чертежа, приварите болты, которые будут держать каретки. Перед сваркой 7 раз проверьте, правильно ли Вы отметили места для болтов.

Фундамент

фундамент

  • Процесс закладки фундамента начинается с выкапывания П-образной траншеи, глубиной приблизительно 1600-1700 мм. (см.рис.выше). Затем дно ямы засыпьте песком на 15 см и утрамбуйте;
  • Нарежьте на элементы арматуру (длина каждого по 1500 мм) и приварите ее к полкам швеллера. Затем начинайте процесс укладки швеллера с арматурой в траншею, не забыв в конце выровнять швеллер по водяному уровню;
  • Закрепите каретки на болты гайками;
  • Разместите на каретках направляющую балку и проверьте ее ход;
  • Если все ровно (еще раз проверьте по уровню), то можно заливать траншею бетоном и ждать примерно 2 недели.

Фундамент готов.

Каркас

Каркас (раму) для ворот варим из металлопрофиля сечением 40х40 мм. Не забываем усилить его дополнительными профилями. Вариант усиления выбирайте сами, учитывая то, что сильно усиленная рама будет тяжелее, что повлияет на дальнейший срок службы и может существенно увеличить скорость износа комплектующих. Снизу к каркасу привариваем направляющую балку продольным разрезом вниз.

Комплектующие

Направляющая балка

Механизм

комплектующие

  1. Каретки;
  2. Нижний уловитель ролика;
  3. Ролик;
  4. Заглушка;
  5. Верхний уловитель;
  6. Направляющее устройство.

Закрепление ворот

Устанавливаем каркас на каретки, предварительно подложив кирпич или брусок под левую сторону (где въезд). Обязательно попросите помощи напарника, чтобы тот придержал каркас.

установка каркаса ворот

Затем подгоняем и прикручиваем наверх столба направляющее устройство:

направляющее устройство

После того, как каркас установлен, Вам останется прикрутить к нему профнастил с помощью саморезов. Постарайтесь сделать это ровно, чтобы края были безопасными и не торчали из-за каркаса.

Уловители

Следующий этап — установка металлической стойки для уловителей. Ее можно прикрутить анкерными болтами к забору, затем закрепить на ней уловители. Не забудьте вставить ролик в левую часть направляющей балки, а заглушку в правую.

установка уловителей

Все, Ваши раздвижные ворота готовы! Можно приваривать изнутри ручку и петли для замка. И не забудьте сделать упор, например из резины, чтобы при открывании ворот он останавливал их в конце пути. Еще желательно сделать навес, чтобы на механизм не попадали осадки. Удачной Вам творческой работы!



moizabor.ru
