Доборное кольцо колодца: Выбрать бетонное или пластиковое?

Доборное кольцо колодца — это вспомогательная конструкция, необходимая для монтажа. Их форма и размер зависят от предназначения коммуникаций.

Бетонные кольца и их применение

Обсадка скважин на воду или монтирование инженерных коммуникаций проводится с использованием разнообразных типов ЖБИ. Это связано со спецификой применения.

Колодезные кольца делятся на такие виды:

водопроводные;
канализационные;
колодцы для газопроводных сетей.

Диаметры, определенные ГОСТ, зависят от предназначения и находятся в диапазоне от 70 см до 2 м. Стандартами устанавливается обозначение изделий, состоящее из букв и цифр. Они соответствуют значениям размера и предназначению конструкции.

Например, маркировка КС-10-9, определенная ГОСТ 8020-90, обозначает:

КС — предназначается для канализационной системы;
10 — диаметр изделия соответствует 1000 мм;
9 — высота.

Согласно установленным требованиям проводятся испытания на устойчивость к воздействию внешней среды, перепадам температур, поглощению влаги. Бетон, используемый для изготовления колец, испытывается ультразвуковым или механическим методом на сжатие.

Существуют разные виды колец, среди которых находятся:

железобетонные изделия — используются при монтаже водопроводных и газопроводных колодцев, дренажных систем;
стеновые кольца — для формирования горловин;
доборные или вспомогательные материалы — используются в случае монтирования в нестандартных проемах.

Чтобы надежно зафиксировать кольца и предотвратить их смещение после установки, конструкцией предусмотрено наличие специальных пазов.

Кольца колодезные армируют при изготовлении. Это не является обязательным требованием к конструкции, но благодаря такой технологии они отличаются высшей прочностью и долговечностью.

Дополнительные элементы

При формировании изделия используют метод вибрационного прессования бетонной смеси, что обеспечивает заполнение пустого пространства и увеличивает плотность. Современные методы производства позволяют добиться максимально ровной поверхности изделия, что увеличивает устойчивость к воздействию влаги.

В зависимости от предназначения колодца и его типа выбирают размеры железобетонных элементов. При монтаже изделий важно соблюдать последовательность соединения колец.

Первым в подготовленную выработку опускается железобетонное изделие с днищем, что позволяет выдерживать максимальную нагрузку стеновых элементов. Соединение составных частей проводится с помощью цементного раствора. В завершение монтажа крепятся рама и крышка люка.

Для удобной эксплуатации коммуникаций в дополнение к основным видам материала изготавливаются различные аксессуары. Например, для вентиляционной шахты используют кольца с дном. Оснащение конструкций замком обеспечивает надежность соединения.

Крышки колодцев — люки, являются составной частью конструкции, их тип зависит от нагрузки и места нахождения коммуникаций. Днища железобетонных изделий используют при строительстве тупиковых стен в туннелях. Плиты перекрытий обеспечивают равномерное распределение внешней нагрузки.

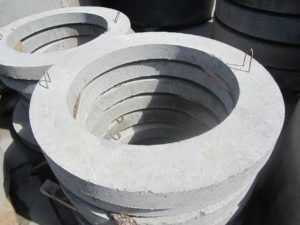

Опорное кольцо монтируется непосредственно на горловине колодца. Оно обеспечивает безопасность эксплуатации и часто используется при ремонте дорог, на проезжей части и в пешеходной зоне.

Колодезные домики используются в качестве декора наружной части колодца. Кольца доборные обеспечивают равномерное распределение давления и нагрузки по всей поверхности устройства ствола колодца.

Доборные элементы для монтажа

Доборные кольца для колодцев изготавливаются в широком ассортименте, но в некоторых случаях их формируют под заказ.

Доборные элементы используются при формировании горловины колодца. Они предназначаются для выравнивания ширины, высоты, уклона в случае нестандартных размеров выработки и выдерживают максимальную нагрузку.

Железобетонные элементы изготавливаются из бетона марки М200-М500, арматуры и проволоки диаметром 0,6-10 мм. При заливке форма устанавливается на ровную поверхность, чтобы избежать дефектов при изготовлении.

Доборные кольца применяются:

при закладке систем водоснабжения;
для канализации;
в инженерных сетях;
при формировании горловины колодца под люк;
в туннелях.

Среди особенностей конструкций отмечаются:

водонепроницаемость;
доступная цена;
прочность и долговечность;
простота монтажа.

Доборные колодезные кольца, представляющие собой элементы высотой не менее 40 см, устанавливаются при наличии нестандартной высоты колодца. Их применяют в случае, когда стандартными бетонными изделиями невозможно вывести нужную высоту.

Диаметры доборных конструкций соответствуют стандартным размерам, но отличаются по высоте. Поэтому они являются добором к основному материалу. Этот вид колец изготавливается из марки бетона не ниже М200.

Они соответствуют стандартам изделий, предназначенных для строительства водопроводов, тепловых сетей, канализаций. Их изготовление регламентируется ГОСТ 8020-90.

kolodetsoved.ru

видео-инструкция по монтажу своими руками, особенности производства, диаметр, фото

Конечно, оборудовать колодец на даче вы можете различными способами. Но когда стали так легко доступны промышленно выпускаемые колодезные железобетонные кольца, просто напрашивается использовать именно их. Остаётся только узнать, какие размеры колодезных колец предлагаются производителями, и согласовать свои дальнейшие действия с этими параметрами.

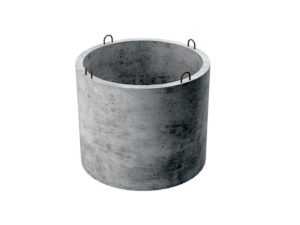

Производство колец колодезных давно уже поставлено на поток

Подробно о самом главном

Размеры Ж Б колец для колодцев, в первую очередь, включают в себя три параметра: высота, внешний и внутренний диаметры

Не только производство самих колец, но и плит перекрытий подчиняется стандартам, определённым в ГОСТ 8020-90. В первую очередь регламентируется марка цемента, используемого для производства этих изделий – это от М200 до М500 и не меньше.

Небольшое введение в предмет

Кроме того, определяются условные обозначения, принятые для представления довольно большой выпускаемой номенклатуры:

КС – Стеновое — для узких горловин и рабочих камер колодцев;
КO – Опорное;

Стандартам, безусловно, подчиняется и оснаска производства колец всех размеров

КВГ – для Воды и Газа — рекомендованы к использованию в качестве рабочих камер не только в водопроводных, но и в газопроводных сетях;
КФК – для Фекальных Камер — эти уже напрямую для канализации;
КЛК – для Ливневой Канализации — сюда же относятся и водостоки.

ПД или ПН – Плиты Днищ»- что для водяных колодцев уже не особенно актуально;
ПК или ПП – Плиты Перекрытий — в дополнение ко всему ассортименту.

Стандартами оговариваются и условные обозначения, определяющие характеристики каждого кольца.

Так, обозначение КС-10-9 определяет:

диаметр предлагаемого стенового варианта – 100 см;
высота – 90 см.

Инструкция требует, чтобы все размеры, независимо от формы, соблюдали строгую преемственность

Разброс параметров довольно большой:

по диаметрам – от 70 до 200 см;
по высоте – от 10 до 90 см;
по весу, таким образом – от 43 до 1470 кг, когда для монтажа подойдёт или обычная монтировка или потребуется солидный подъёмный кран.

На фото уже более продвинутая конструкция, советуем такую и выбирать для сооружения колодца

Полезный совет!
Если вы хотите большего комфорта при сооружении всей вертикальной конструкции и вас не устраивает такой вес изделий из железа и бетона, советуем обратить внимание на пластиковые варианты колодцев.
По своим показателям прочности и надёжности они ни в чём не уступают железобетону, зато на порядок имеют меньший вес и заметно дешевле.

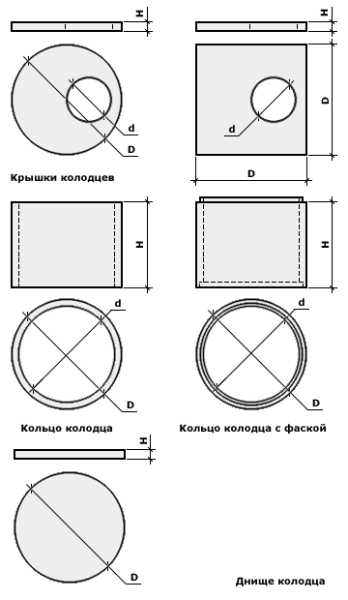

Ассортимент не заканчивается только на кольцах – здесь же и крышки разной формы, здесь и днище

Статьи по теме:

Подробно о главном

Среди всех возможных деталей, используемых при сооружении колодцев, кольца являются основными, поэтому разговор, в первую очередь, о них.

Размеры

Приводим размеры, от более легких изделий к более сложным:

- высота (мм) – 100;
- толщина стенки (мм) – 80;
- внутренний диаметр (мм) – 70;
- вес (кг) – 46;
- цена (руб) – 339;

Производство колец для колодцев идёт ещё дальше и обеспечивает внутреннюю лестницу и отверстие для подвода трубопровода

КС-7-1,5: 150 / 80 / 700 / 68 / 379;
КС-7-3: 350 / 80 / 700 / 140 / 589;
КС-7-5: 500 / 80 / 700 / 230 / 897;
КС-7-6: 600 / 100 / 700 / 250 / 910;
КС-7-9: 900 / 80 / 700 / 410 / 1287;
КС-7-10: 1000 / 80 / 700 / 457 / 1495;
КС-10-5: 500 / 80 / 1000 / 320 / 1259;
КС-10-6: 600 / 80 / 1000 / 340 / 1279;
КС-10-9: 900 / 80 / 1000 / 640 / 1769;
КС-12-10: 1000 / 80 / 1200 / 1050 / 2730;

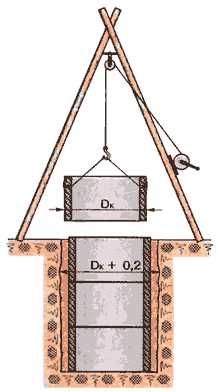

Вот такое нехитрое приспособление позволит вам провести все работы и своими руками, заметьте необходимость делать саму нишу не менее чем на 20 см больше

КС-15-6: 600 / 90 / 1500 / 900 / 2340;
КС-15-9: 900 / 90 / 1500 / 1350 / 3059;
КС-20-6: 600 / 100 / 2000 / 1550 / 3835;
КС-20-9: 900 / 100 / 2000 / 2300 / 4745;
КO-6 7: 120 / 580 / 600 / 369.

Некоторые замечания

Вся приведённая мешанина цифр требует некоторых пояснений:

Во-первых, приведённая цена носит ориентировочный характер и может на 20-30% отличаться в различных регионах;
Во-вторых, максимально возможная высота изделий составляет – 900 мм / 90 см;
В-третьих, минимальное по высоте значение – 100 мм или всего то 10 см, что оказывается очень удобным именно при сооружении колодцев на загородных участках – вы всегда можете подобрать кольца разной высоты для подгонки их по вырытому колодцу; тут главное только не ошибиться с диаметрами, как внешним, так и внутренним.
В-четвёртых, исходя из последнего замечания, делаем вывод – наибольшее распространение при сооружении водяных колодцев могли бы иметь кольца с толщиной в 80 мм и внутренним диаметром в 700 мм, если бы не слишком малый диаметр, а так, приходится выбирать диаметр в 1200 или 1500, но при этом подгонять высоту углубления.

Полезный совет!
Когда просматриваете прайс-листы, обращайте внимание не только на диаметр колец для колодца, но и на цены.
Причём, самое главное, уточняйте, включены ли в цену НДС и доставка изделия к месту установки – для таких тяжестей это существенно.
В предлагаемой таблице обе этих суммы уже включены в окончательный вид цены.

Правильно выбранный размер колодезных колец может значительно упростить и ускорить работу

Выводы

Диаметр колодезных колец и их высота – первые показатели, по которым вы выбираете эти изделия. Обязательно перед началом земляных работ на скважине определите требования к будущему колодцу в соответствии с размерами предполагаемых к использованию колец.

В этой связи обратите особое внимание на глубину залегания вашего водоносного слоя и его толщину, согласовав эти данные с высотой выбира. Просмотрите дополнительное видео в этой статье, оно поможет вам точнее сориентироваться в предлагаемых цифрах.

kolodec.guru

видео-инструкция по монтажу своими руками, фото

Многие думают, что размеры колодезных колец всегда одинаковы, на самом деле это далеко не так. Существует огромное количество разновидностей изделий, которые отличаются не только габаритами, но и особенностями конфигурации, технологией производства, используемыми материалами и назначением готовой конструкции.

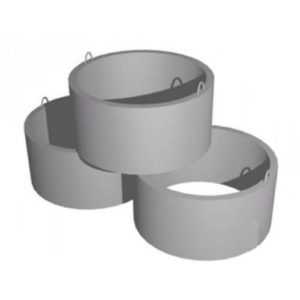

Среди большого числа вариантов важно выбрать оптимальное решение

Основные характеристики колец и их влияние на эксплуатационные свойства

Именно эти размеры и являются основными для колодезных колец: Dвн – внутренний диаметр, t – толщина стенки, Н – высота элемента

Продукция данной группы обычно производится на промышленных заводах с применением современного оборудования, обеспечивающего высочайшие показатели качества и надежности. Все изделия проходят несколько стадий обработки, придающие бетону оптимальные эксплуатационные свойства.

Согласно строительным нормам, безопасность эксплуатации и долговечность бетонных колец должна гарантироваться соответствием ГОСТ 8020-90. Поэтому перед покупкой лучше удостовериться у продавца или производителя о наличии документов, подтверждающих качество изделия.

Не стоит пренебрегать этим пунктом, так как зачастую кольца производятся кустарным способом, что чревато следующими недостатками:

Бетон высочайшего качества можно получить только при автоматизации процесса дозирования и перемешивания. При ручном способе пропорции соблюдаются далеко не всегда, и смешивание раствора производится не так тщательно.
Армирование элементов производится из материалов низкого качества и с нарушениями технологии. Как следствие, устойчивость к деформационным воздействиям гораздо ниже.
Чаще всего в таких кустарных производствах качество форм не очень высокое, и возможны нарушения геометрии, вследствие чего размеры колодезного кольца могут быть неверны.

Важно!
Кольца, произведенные в заводских условиях, утрамбовываются на вибрационном оборудовании, что обеспечивает высокую плотность структуры, а высушивание производится в специальных помещениях с высокотемпературной обработкой водяным паром.
Естественно, кустарный способ этих операций не предполагает.

Производство бетонных колец предполагает наличие целого комплекса специального технологического оборудования

Диаметр элемента

Сразу отметим, что этих значений два, и каждое расскажет вам многое о конструкции:

Внутренний диаметр – тот размер, который является основным, он отражается в маркировке и показывает фактическую полость, которая образуется при монтаже конструкции. Выбор определенного варианта в первую очередь зависит от особенностей применения изделий, этот аспект будет затронут ниже.

Внешний диаметр показывает, какого размера должна быть шахта под колодец. Его не указывают в маркировке по той причине, что, зная толщину стенки, значение можно высчитать своими руками путем нехитрого арифметического действия.

На что влияет данный фактор, и на каком варианте лучше остановить выбор?

Тут все достаточно просто:

Для канализационных коллекторов лучше выбирать элементы большого диаметра (чаще всего выбирается двухметровый вариант). Это способствует хорошему дренированию сточных вод. Кроме того, чем больше колодец, тем ниже в нем будет стоять уровень влаги.
Для газопроводных и электромонтажных магистралей диаметр колодца подбирается в зависимости от конфигурации и особенностей системы. Главный фактор тут – удобство монтажных работ и надежность защитной конструкции.
Для водоносных колодцев подбирается небольшой диаметр, так как в широкой шахте уровень воды будет значительно ниже, чем в узкой. При этом не стоит выбирать слишком малый размер, так как колодец нуждается в периодической чистке и обслуживании, а делать это в ограниченном пространстве очень неудобно.

Диаметр 1000 мм отлично подходит для водоносных источников, а 2000 мм для канализационных колодцев и септических систем

Статьи по теме:

Высота элемента

Размер кольца для колодца обязательно отражает и показатель высоты.

Это значение влияет на следующие факторы:

Чем больше высота кольца, тем проще процесс монтажа и выше прочность конструкции. Это обусловлено малым количеством соединений. Но, в то же время, следует помнить, что бетон – достаточно тяжелый материал, и с увеличением высоты вес элемента возрастает очень значительно – работы невозможно проводить без спецтехники.
Для каждого типа работ существует оптимальный размер деталей, который вам подскажут в месте приобретения изделий. Чаще всего это средний вариант. Изделия небольшой высоты применяются в качестве доборных элементов, если полное кольцо не подходит.

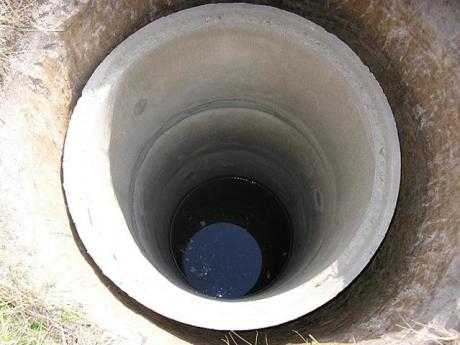

Данный размер колодезного кольца считается оптимальным вариантом для устройства частных водозаборов

Толщина стенок

Очень важный параметр, который обеспечивает надежность и долговечность элемента. Чем толще стенка, тем прочнее кольцо. Кроме того, толстые стенки делают колодец устойчивым к воздействию плывунов колодца и движущихся слоев грунта.

Не стоит приобретать кольца, стенки в которых тоньше, чем 8 сантиметров. Эта толщина является оптимальной по соотношению цена-качество. Иногда может понадобиться и большая толщина, но, как правило, хватает и восьми сантиметров.

Что еще стоит учесть

Есть еще один фактор, который не стоит упускать из вида – наличие специальных соединительных пазов, или, как их еще называют, замков колодезный колец. Благодаря этой системе сборка конструкции происходит гораздо проще. Кроме того, колодец получается прочнее и устойчивее к деформирующему воздействию слоев грунта.

В отличие от колец с ровными торцами, процесс заделки швов гораздо проще: достаточно замешать специальный раствор так, как рекомендует инструкция, и заделать узкие щели на стыках.

Совет!
Кольца с четвертью гораздо удобнее в работе, и, если вы будете делать колодец самостоятельно, лучше выбрать именно этот вариант.

Фото: замок или, как его еще называют, четверть, делает соединение очень прочным и стабильным

Вывод

Правильно подобрать необходимые размеры колец совсем несложно. Главное – следовать советам, изложенным в данной статье и учитывать мнение специалистов. Видео в этой статье подробнее разъяснит некоторые нюансы.

kolodec.guru

Доборные (опорные) кольца для колодцев: виды и характерные особенности

Железобетонный колодец состоит из нескольких конструктивных элементов, и одним из них является опорное кольцо.

Данное изделие необходимо для регулирования высоты колодца, а также для создания его устойчивости под люком.

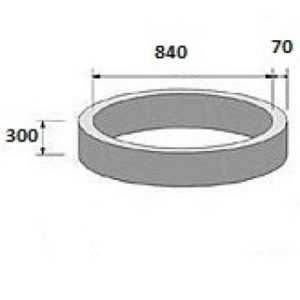

Виды и размеры доборных колец для колодцев

Купить опорное кольцо по ГОСТ 8020-90 можно следующего вида:

• КО-6

Изделие имеет наружный диаметр 84 см, диаметр люка – 58 см, высоту – 7 см. Оно маркируется по серии 3.900.1-14 в. 1. Однако некоторые заводы-изготовители маркируют доборные кольца по старой серии 3.900-3 в. 7, поэтому еще можно встретить такое обозначение как КЦО-1.

Очень часто встречаются бетонные опорные кольца с маркировкой КО-10. От стандартных они отличаются лишь высотой, которая равна 100 мм.

Характерные особенности регулирующих ж/б колец

Колодец из бетонных колец подвержен большому давлению. На кольца и крышку давит грунт, а если это пешеходная или проезжая часть, то нагрузка увеличивается в разы. Естественно, выдержать такие условия может только очень прочный материал, коим и является бетон.

Для производства элементов колодцев и в частности для опорного направляющего кольца используется бетон класса не ниже В15. В качестве инертных составляющих применяется портландцемент марки ПЦ400, гравий или щебень, песок средней фракции. Часто в бетонную смесь добавляется пластифицирующая добавка, позволяющая увеличить пластичность, улучшить качество бетона.

Обязательной процедурой в производстве доборных колец для колодцев является армирование. Для этих целей используют холоднотянутую проволоку класса ВР1, изготовленную из низкоуглеродистой стали. Ее нарезают на отдельные стержни, которые затем соединяют на станке в каркас методом контактно-точечной сварки.

Помимо внутреннего армирования опорные кольца КО-6 снабжены монтажными петлями. Хотя изделие весит и не так много (50 кг), петли необходимы для процесса распалубливания, а также монтажа колодцев на более заниженных участках.

Для набора полной прочности бетону требуется 28 суток, при этом условия должны быть приемлемыми, то есть температура воздуха должна быть 18-20 градусов, а влажность не менее 70-80 процентов. На производствах для ускорения набора прочности колодезных колец используют специальные камеры, в которых изделия пропариваются.

Данная продукция не требует особых условий хранения. Железобетонные кольца доборные могут складироваться как на открытой, так и на закрытой площадке. Изделия укладываются «стопочками» по 6 штук в каждой. Между кольцами при этом должны быть уложены прокладки в один ряд. Аналогичным образом продукция перевозится в грузовом транспорте.

Стоимость доборных колец соответствует своим качественным характеристикам. Ведь всем известно, что бетон это долговечный материал, не подверженный гниению и горению. Поэтому вложенные однажды в строительство канализационного колодца деньги оправдают себя уже в ближайшее время.

Поделиться:

от чего зависит размер железобетонного кольца

Строительство колодцев – процесс изнурительный и трудоемкий, требующий профессиональных навыков. Копка может осуществляться практически в любое время года, кроме периода паводков, а самым распространенным материалом для обустройства котлована является железобетонное кольцо. При этом диаметр колец для колодца зависит от нескольких факторов, которые учитываются еще на этапе проектирования конструкции.

Подпитка колодца осуществляется от верхних водоносных слоев, которые располагаются на глубине от 2 м до 40 м (а в отдельных случаях до 100 м). От этого и зависит глубина котлована. Если залегание водоносных горизонтов превышает 25 м, тогда копка будет затруднительной и не слишком рентабельной, поскольку осуществляется ручным способом. В этом случае целесообразней пробурить песчаную или артезианскую скважину.

Выбор диаметра колодца напрямую зависит от его глубины. Чем глубже источник воды, тем больше габариты колец. Поэтому очень важно знать разрез грунта в данной местности перед непосредственным выполнением строительных работ.

Совет. Если нет подробной геологической карты, можно воспользоваться информацией от соседей, на участке которых уже выкопан естественный источник воды.

Еще одним фактором, влияющим на определение диаметра бетонных колец, является требование к производительности колодца. Если его использовать как вспомогательный источник, тогда можно ограничиться небольшим размером. При организации автономной системы водоснабжения производительность должна быть высокой, а следовательно, и диаметр колодца больше.

Оптимальный размер колодезных колец определяется на этапе планирования строительства

В процессе производства ж/б колец используются тяжелые марки бетона и стальная арматура, благодаря чему данная конструкция отличается повышенной прочностью и долговечностью.

Особенности конструкции ↑

Для колодцев обычно используют стеновые кольца, которые имеют маркировку КС. При этом торец может выполняться с гладкой поверхностью или в виде специального замка. Учитывая то, что во время монтажа и эксплуатации железобетонные блоки подвергаются не только вертикальным, но и боковым нагрузкам, замок помогает зафиксировать их между собой и придать необходимую цельность.

Интересно знать. Стеновые кольца могут применяться для строительства колодезных конструкций любых типов. Они достаточно универсальны, поэтому часто используются при обустройстве подземных коммуникаций.

Стеновые бетонные кольца с замком

Габаритные размеры ↑

Высота и внутренний диаметр железобетонного кольца для колодца являются главными показателями при планировании строительства. Именно они указываются в стандартной маркировке. Например, блок КС 10-9 имеет диаметр 100 см и высоту 90 см.

Габаритные размеры подобных изделий варьируются в следующих пределах:

диаметр: 70-200 см;
высота: 10-100 см;
толщина стенки: 8-10 см.

К сведению. Кроме стандартных габаритов, иногда требуется применение нестандартных размеров. В этой ситуации используются так называемые доборные кольца, которые производятся на заказ.

Масса одной конструкции зависит от ее габаритов и колеблется в диапазоне от 46 кг до 2300 кг. К примеру, если взять тот же КС 10-9, его вес равен 700 кг.

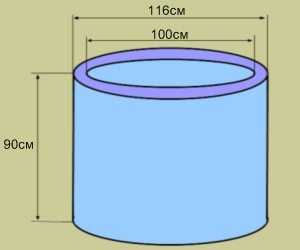

Габаритные размеры блоков КС 10-9 и КС 20-9

Обустройство колодца – это не только железобетонные кольца, но еще и отдельные аксессуары, которые упрощают монтаж и помогают сделать конструкцию более надежной. Иногда они идут в комплекте, однако чаще такие комплектующие приходится покупать отдельно.

Стальные скобы
Используются в случае отсутствия на торцах кольцевых замков. Средняя толщина скоб составляет 4-5 мм, а ширина 50-80 мм. Задача таких деталей заключается в препятствии сдвига бетонных изделий относительно друг друга.
Крышка
Железобетонное изделие с вырезом под люк. Диаметр крышки колодца должен строго соответствовать габаритным размерам установленных колец. Иногда в качестве верхней защиты применяются заводские пластмассовые или самодельные деревянные крышки.
Опорное кольцо
Подобное изделие устанавливается на горловину готовой конструкции для ее поднятия на планируемую высоту.
Колодезные домики
Имеют как декоративное, так и функциональное предназначение. С одной стороны, обладают оригинальным видом, а с другой – защищают от попадания посторонних предметов внутрь.

Колодезный домик – красивый вид и надежная защита

Без необходимых знаний практически невозможно правильно определить глубину залегания грунтовых вод и узнать, какой диаметр должен быть у колодца как бесперебойного источника водоснабжения дома. Профессионализм исполнителей – залог надежности и безопасности, поэтому лучше сразу доверить работу специалистам, чтобы получить удовлетворяющий всем требованиям результат.
