Размер люка на чердак с лестницей – Чердачная лестница с люком: Размеры

Люк лестница на чердак размеры

Чертежи лестницы на чердак

Чертежи чердачной лестницы не отличаются особой сложностью. Но ряд особенностей для расчета и проектирования следует учесть. Тогда полученная конструкция будет отвечать основным требованиям безопасности и удобства перемещения между уровнями.

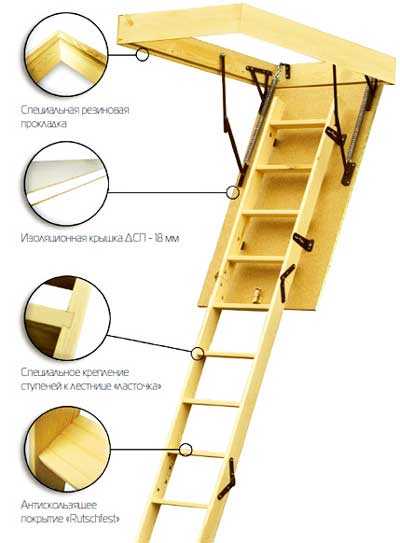

Название элементов складной лестницы на чердак

Особенности выбора — виды конструкций

Прежде чем заниматься подбором лестницы следует обратить внимание на ряд важных моментов:

1. Для чего будет использоваться чердачное помещение. В качестве дополнительной жилой зоны или хозяйственного этажа? Определяется интенсивность передвижения. Для жилой зоны дома ставят стационарные конструкции, для хозблока применяются простые деревянные варианты.
2. Наличие детей в доме. Любая лестница – повышенный риск получения травм для любознательных малышей. В таких случаях лучше использовать складные скрытые конструкции или стационарные с поручнями.
3. Отопление дома. Если оно не предусмотрено на чердаке, то проем должен закрываться люком или дверью. Это необходимо для энергосбережения и утепления всего дома .

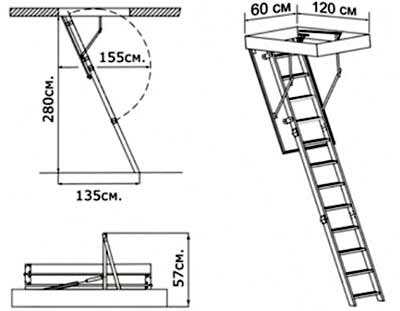

Чертеж с размерами складной лестницы на чердак

Техническая возможность монтажа. В домах с большой площадью допускается монтаж стационарных конструкций, в маленьких предпочтение отдается складным вариантам.

Все эти моменты помогут быстрее сориентироваться в выборе типа конструкции. Существуют следующие классификации лестниц для чердака:

• По способу размещения:
  • Уличная. В новостройках такой вариант используется больше, как запасной или для ремонта кровли. Неудобно эксплуатировать в непогоду, особенно в зимнее время года;
  • Для помещения. Имеет несколько вариантов исполнения. Более удобны и доступны в процессе эксплуатации;
• По способу фиксации:
  • Переносная. Больше используется, как временный вариант. Неудобна в эксплуатации, не обеспечивает комфорт и безопасность передвижения;
  • Стационарная.

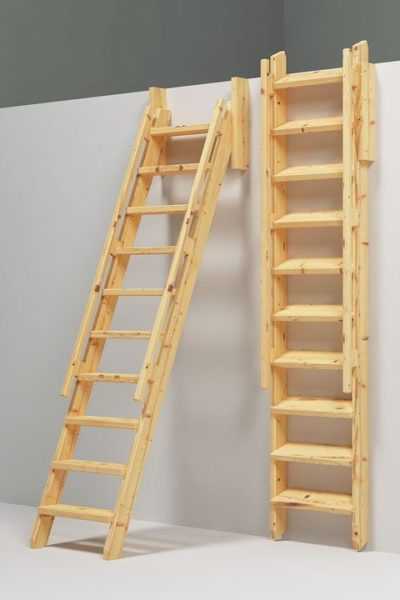

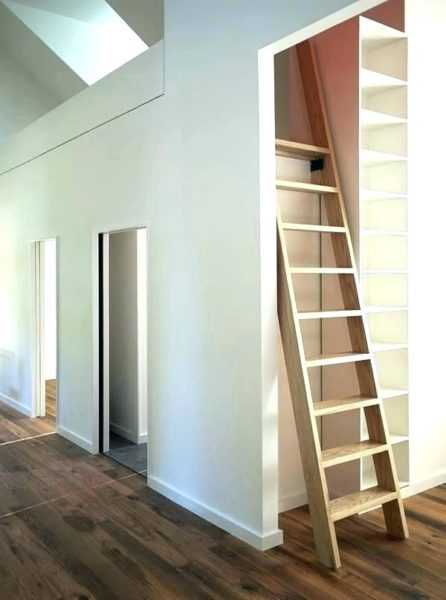

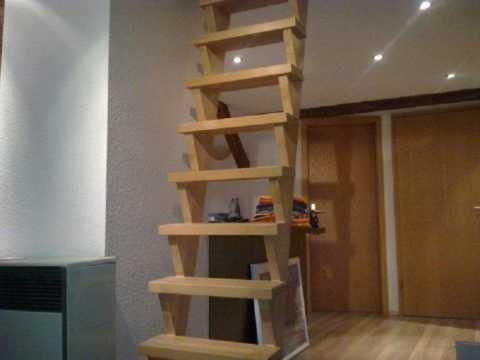

    Вариант стационарной лестницы на чердак

    Самый безопасный и удобный вид для перемещения между уровнями, но потребует значительных финансовых вложений. Чаще используются винтовые и лестницы «утиный шаг» они более компактны, чем маршевые;

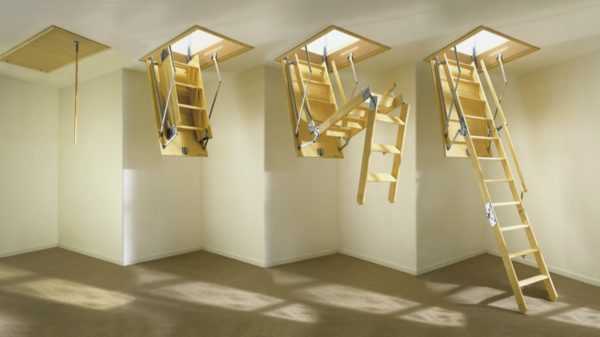

  • Складная. Оптимальный вариант чердачной лестницы. Встречаются следующие типы: складные, выдвижные, откатные, «гармошка». Такие конструкции либо органично вписывают в интерьер, либо они крепятся к люку, складываются и прячутся на чердак;
• По способу изготовления:

Чаще встречаются деревянные резные лестницы. металлические лестницы. алюминиевые конструкции. Может комбинироваться металл и дерево.

Технические требования. Данные и формулы для расчета

Чердачные лестницы должны соответствовать следующим характеристикам:

1. Ширина проема от 600 мм. Важно понимать, что при больших проемах увеличивается процент потери тепла, но и слишком узкий не обеспечит достаточного комфорта при подъеме на чердак.
2. Высота лестницы. Рекомендуемый параметр до 3 000 мм (оптимальный 2 500 мм). При таких габаритах сохраняется жесткость складных конструкций.
3. Механическое воздействие. Устройство должно выдерживать вес от 150 кг.
4. Количество ступеней рекомендуется до 15 шт.

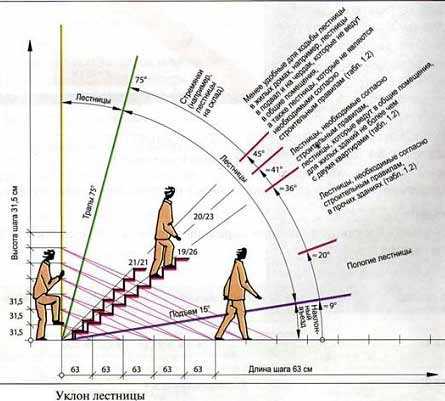

5. Угол уклона для чердачных лестниц допускается 60˚-70˚. При таких параметрах обеспечивается устойчивость конструкции. Если угол изменяется в меньшую сторону, устройство будет занимать больше площади.
6. Высота ступеней должна лежать в диапазоне от 100 до 200 мм. Глубина по нормативам 180-200 мм. Но чаще встречаются конструкции с параметрами от 70 до 140 мм.
7. В собранном виде ступени лестницы должны быть строго параллельны полу. Желательно с нескользящим покрытием.
8. Для стационарных вариантов рекомендуется установить ограждение высотой 900-1200 мм, для прочих конструкций поручни в верхней части. Они сделают значительно безопаснее спуск и подъем.

Лестницу на чердак изготовить несложно. Начать следует с расчетов параметров и чертежа. Для составления схемы не «на глазок» потребуются следующие данные:

• Габариты проема. От него будут зависеть параметры лестницы;

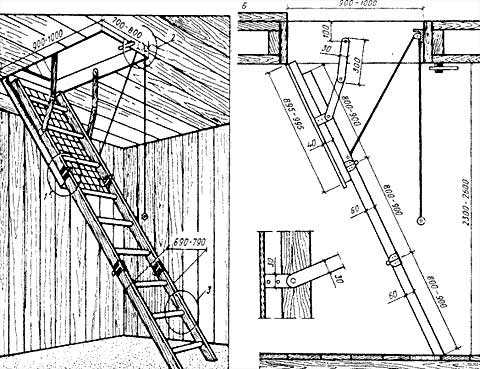

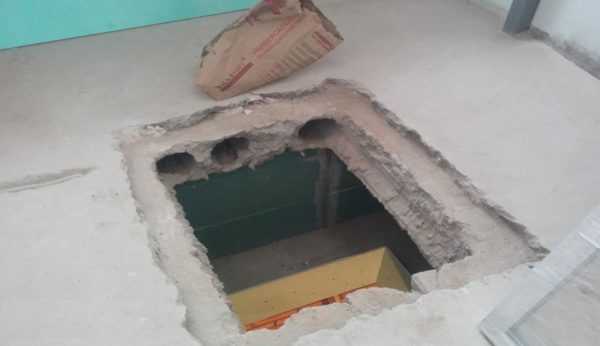

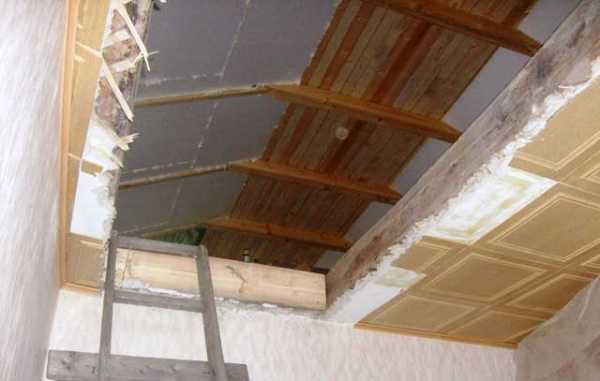

Чертеж и габариты проема лестницы на чердак

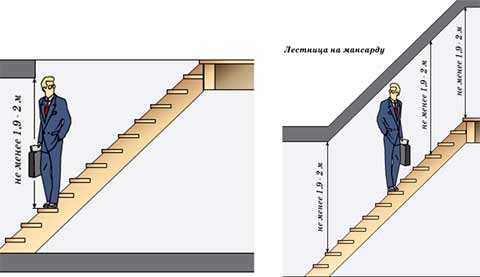

Высота проема. Для чердачных лестниц размер берется от пола до потолка или люка на чердак;

Для расчета длины лестницы с нормативным углом наклона потребуется тригонометрия и таблица Брадиса. Составляется предварительная схема сбоку. Она выглядит как прямоугольный треугольник, в котором известен катет К – высота проема, прямой угол С (90˚) между стеной и полом, угол С1 между лестницей и полом, для него задаются нормативные данные – 60˚-70˚. Рассчитывается гипотенуза Г (она же длина лестницы) можно через sin (C1)=К/Г, преобразовав формулу Г=К/sin (С1). Для примера возьмем следующие данные С1=65˚, К=2500 мм (2,5 м). По таблице Брадиса sin 65˚=0.91. Выполним расчет: 2,5/0,91=2,74 м. Стоит понимать что, чем больше угол наклона, тем круче лестница. Чтобы не заморачиваться с расчетами многие прибавляют 300 мм к высоте проема и получают требуемую длину;

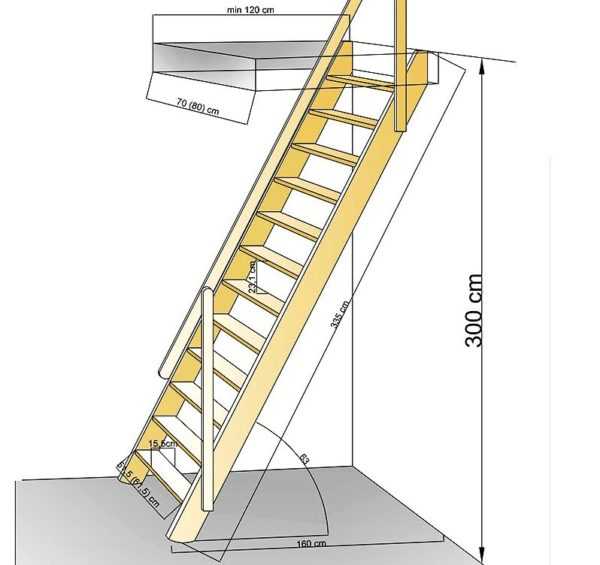

Схема с размерами лестницы на чердак

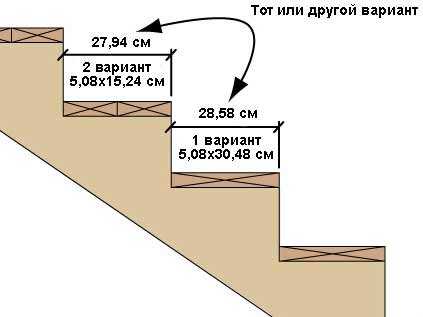

Количество ступеней рассчитывается исходя из рекомендации высоты между ними (100-200 мм). К параметру следует прибавлять толщину. Например, толщина материала 30 мм, расстояние между ступенями 150 мм. В чистоте получится 150+30=180 мм.

Схемы складных лестниц

Такие конструкции не требуют большего пространства для обустройства, их можно органично вписать в интерьер или спрятать на чердаке. Эргономично обустроить свой дом помогут предложенные варианты.

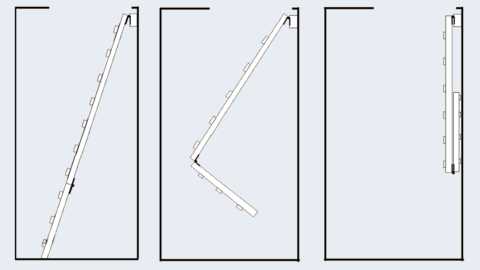

Чертеж № 1

Этот вид представляется собой устройство из двух раскладных секций.

Такой вариант подходит для чердачных проемов, расположенных возле стены.

При разработке чертежа учитывают следующие моменты:

1. Для расчета длины лестницы высота берется не до люка, а на 50 мм ниже уровня потолка.

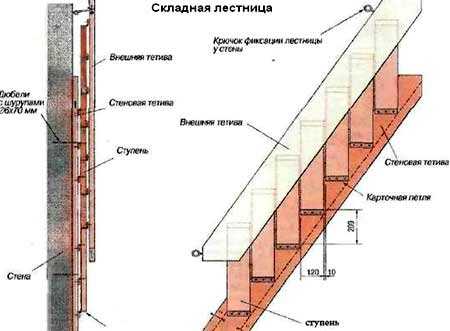

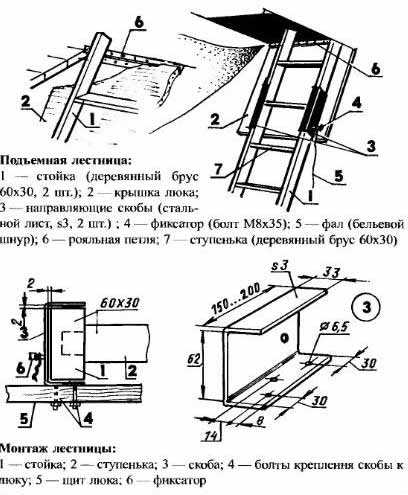

Подробный чертеж складной лестницы

Не используются массивные материалы. Для тетивы и ступеней подойдут бруски 50*50. Да это параметры меньше нормативных значений, но если не планируется частого перемещения по уровням и нагрузки свыше 150 кг – эта конструкция прослужит достаточно долго. Не стоит забывать про положение ступеней, они должны быть параллельны полу.

Ширина лестницы в таких конструкциях особенно не зависит от габаритов проема. Обычно берется за основу 600 мм.

Длину секций рекомендуют такую: верхняя часть 2/3 общей длины, нижняя -1/3. Элементы соединяют с помощью карточных петель. Нижняя часть должна складываться внутрь.

Для фиксации к стене потребуется брусок по ширине лестницы. Его крепят вверху устройства на саморезы. К стене фиксируют анкерами.

Для устойчивости к низу лестницы прибивают еще один брусок. А для жесткости по диагонали на каждую секцию крепят рейку.

Для фиксации в собранном виде предусматривают монтаж крючка и петли в месте сгиба конструкции.

Эта лестница не отличается особой эстетичностью, но в собранном виде практически не занимает места.

Этот вариант, как и первый, крепится к стене, но через одну тетиву. Требования к нему несколько отличаются:

• Для тетивы используются доски 28*200 мм. Длина подбирается из расчетных данных;
• Ступени раскраиваются 120*500 мм, высота между ними – 200 мм с учетом толщин материала;
• Тетива крепится под нужным углом к стене на анкеры. Верхняя точка располагается ниже проема на 550 мм;
• Делается разметка положения ступеней на закрепленной тетиве параллельно полу по уровню. Отмечается отрезок по глубине проступи (120 мм) ;
• На тетиве через начальную и конечную точку полученного отрезка проводятся две параллельные прямые вдоль всей длины полотна;
• Возвращаемся к отрезку. От его дальней точки проводится перпендикуляр длиной 200 мм (размер с учетом толщины ступеней). От него вправо отмеряется 10 мм (технический зазор для складывания проступи). Это начальная точка следующего отрезка под ступень;
• Производится разметка на второй тетиве;
• Для крепления ступеней к боковинам потребуется приобрести карточные петли. Их фиксация происходит таким образом, чтобы ступени поднимались вверх относительно закрепленной тетивы;

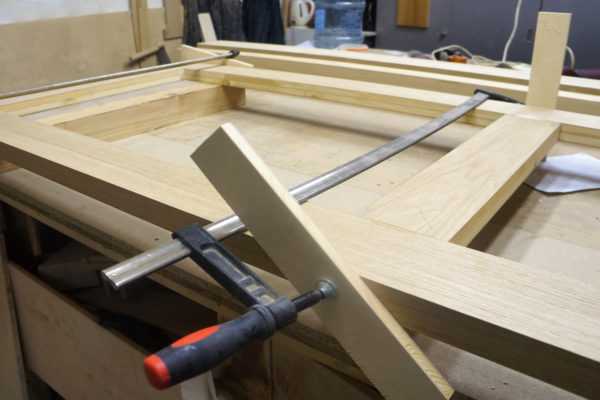

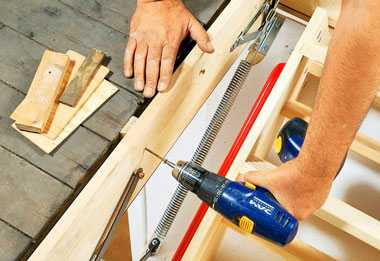

Сборка и крепление лестницы на чердак

Фиксацию положения в собранном виде производят с помощью крючка и петли. Одну часть устанавливают к стене, другую к подвижной боковине.

Эта лестница чуть сложней, чем предыдущий вариант. Но большую популярность получил следующий тип устройства.

Этот вид конструкции при складывании и закрывании люка убирается в утепленное чердачное помещение. Самый удобный вариант, так как в жилой части дома не занимает места. Если ширина для предыдущей конструкции могла быть произвольной, то для данного вида лестницы этот параметр связан с габаритами проема. Основные тонкости при конструировании и сборке:

• Люк должен обеспечивать возможность свободно проникать на нужный этаж, а поэтому соответствовать следующим характеристикам:
  • Ширина проема равна ширине лестницы + запас по сторонам 50-100 мм. При минимальной нормативной величине получаем 600+50+50=700 мм. Увеличив запас еще на 50 мм с каждой стороны, можно будет дополнительно по бокам лестницы смонтировать поручни и балясины ;
  • Высота проема считается оптимальной до 2500 мм. Снижается количество складных секций лестницы и уменьшается ее люфт при эксплуатации. Замер берется от пола до крышки люка в отличие от предыдущего варианта;
  • Длина проема. Наиболее распространенный размер – 1200 мм. Такой параметр обеспечит более или менее удобное передвижение между этажами;
  • Плотное прилегание люка к коробу – требования к энергосбережению. Чердачные помещения редко отапливаются;
  • Открывающийся механизм. Люк должен открываться внутрь жилого помещения и фиксироваться в нужном положении. Этого можно достичь с помощью крепких дверных петель, и дополнительной установкой шарнирных механизмов с фиксацией;

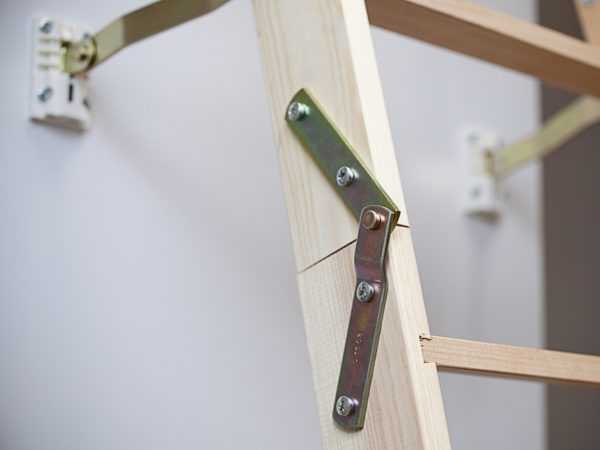

• Сборка лестницы не отличается сложностью, но требует точности разметки и распила:

Чердачная лестница своими руками, чертежи которой представлены, изготавливается просто. Некоторые умельцы и шарнирные механизмы для люка делают сами.

Схемы стационарных конструкций

В зависимости от технических возможностей монтажа выбирают подходящий вид:

• Проект деревянной лестницы в доме с углом уклона 60-70˚. Произвести расчет, составить свой чертеж и по нему смонтировать устройство не составит особого труда. Да и времени займет немного. Такую конструкцию можно органично вписать в интерьер. Например, обустроив под лестничным пролетом зону чаепития или чтения.

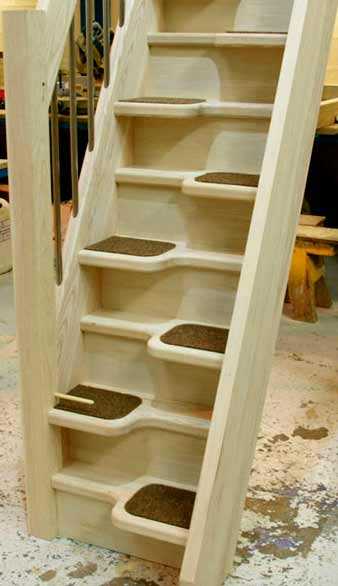

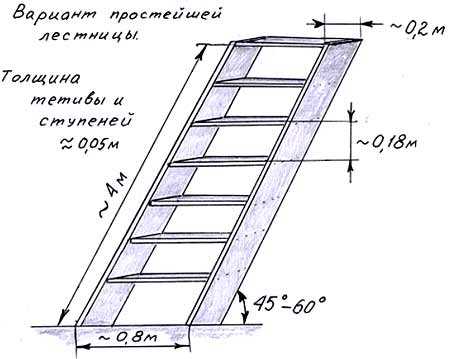

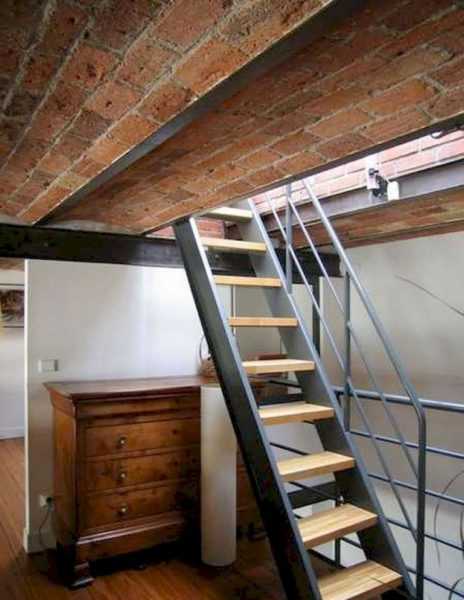

Схема и чертеж стационарной деревянной лестницы на чердак

Для этого необязательно делать закрытые сооружения. Обычная деревянная лестница не будет создавать давящего ощущения и визуально уменьшать пространство, но при этом разделит помещение на зоны;

Винтовые. Займут чуть больше 3 кв. м. по полу, но обеспечат безопасность и комфорт передвижения. Для расчета потребуются другие данные. Это более затратные модели. Конструкция представляет собой спираль из ступеней вокруг опорной стойки. Для составления схемы потребуется:

• расчет радиуса всей конструкции;
• радиус, проведенный через середину ступени;
• параметры ступеней, их количество и высота между ними;
• высота прохода одно витка.

Все эти данные требуют определенных знаний математики и тригонометрии. Чаще для создания таких конструкций обращаются к профессионалам. С учетом ширины требуемого проема для этого варианта, следует предусмотреть и отопление на чердаке. В противном случае массивность люка будет вызывать неудобства, а его отсутствие снизит показатели энергосбережения дома. Тепло из дома уйдет в трубу.

При кажущейся простоте конструкций чертежи чердачной лестницы составляются с учетом ряда нюансов для каждого вида. При должном внимании и терпении можно создать надежную и удобную конструкцию для перемещения между этажами. Несмотря на то, что в продаже имеется большой ассортимент готовой продукции, популярность изделий, выполненных своими руками, растет.

Чердачные лестницы: лестница-трансформер. Виды, размеры, чертежи, монтаж.

Чердак часто используют как техническое помещение. Обеспечить безопасный и удобный доступ к нему позволяет специальная складная лестница. Критерии ее выбора и варианты установки зависят от высоты этажа, размеров проема, материала перекрытия.

Лестницы между жилыми этажами используют постоянно, поэтому они должны быть не только удобными, но и достаточно прочными, чтобы выдерживать высокие нагрузки. Кроме того, эти стационарные конструкции во многом определяют внешний вид интерьера. Другое дело – лестница на чердак. Она не требует большой площади, ее дизайн – довольно скромный, а прочностные характеристики рассчитаны под меньшие нагрузки. Еще одна особенность – это значительный угол наклона марша (60-70°), продиктованный недостатком площади, на которой надо разместить лестницу, и «экономией» на количестве ступеней. Чердачная лестница с люком не может быть длинной и сложной – чем она короче и чем меньше секций и ступеней, тем легче ее спрятать в сложенном виде под потолком.

Преимущества и недостатки складных чердачных лестниц

Мобильные лестничные конструкции позволяют экономить пространство и практически не влияют на внешний вид помещения. Они – функциональны, прочны, компактны и мало весят. Б сложенном состоянии представляют собой блок с люком, который встроен в потолочное пространство, не виден и не занимает места. Чтобы разложить чердачную лестницу, нужно специальным стержнем с крючком потянуть за кольцо на крышке люка. Приоткрываясь, крышка плавно опускается вместе со сложенной лестницей. Взявшись за нижнюю ступеньку ближайшей секции, ее дотягивают до пола, выдвигая или раскладывая и распрямляя все составляющие. Конструкцию легко убрать в потолок, проделав все операции в обратном порядке. Сложить и разложить чердачную лестницу можно и при помощи электропривода.

Со стороны помещения лестницу закрывают крышкой, представляющей собой деревянную или металлическую раму, обшитую с двух сторон ДВП и окрашенную в тон потолка. Утеплитель в крышке люка и уплотнительный контур по ее периметру предотвращают потери тепла в помещении.

Для доступа на чердак можно использовать также стационарные подъемные конструкции или стремянки. Но первые занимают слишком много места в интерьере, что не совсем оправдано, так как чердаком в доме пользуются значительно реже, чем жилыми этажами. А вторые – малоустойчивы, поэтому небезопасны, что особенно актуально, когда приходится осуществлять «восхождение» с занятыми руками.

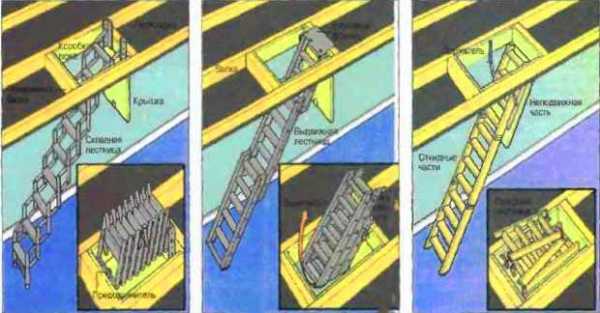

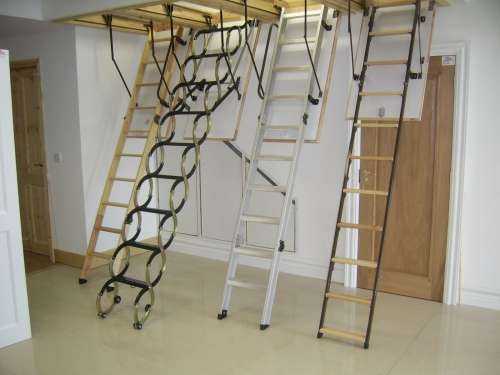

Варианты моделей

Мобильные лестничные конструкции могут быть раздвижными или раскладными. Раздвижные лестницы обычно состоят из двух секций, одна из которых крепится к крышке люка, а другая раздвигается вертикально с помощью направляющих. Складываясь, секции как бы наползают одна на другую, поэтому такая конструкция требует значительного проема в чердачном перекрытии. Раздвижные конструкции изготавливают только из металла.

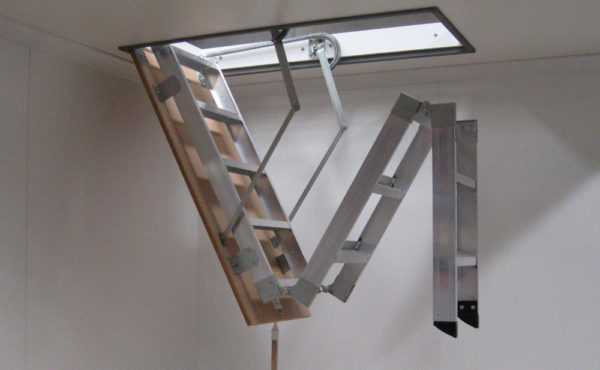

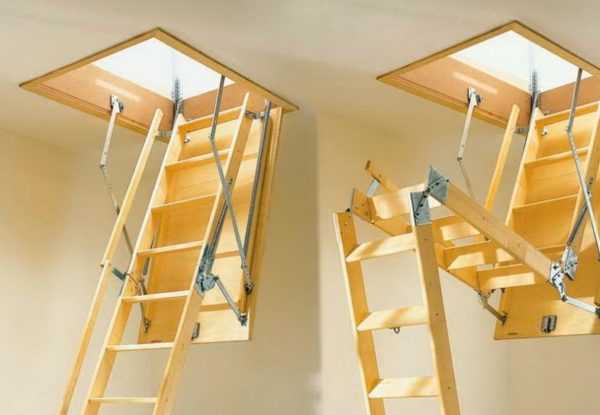

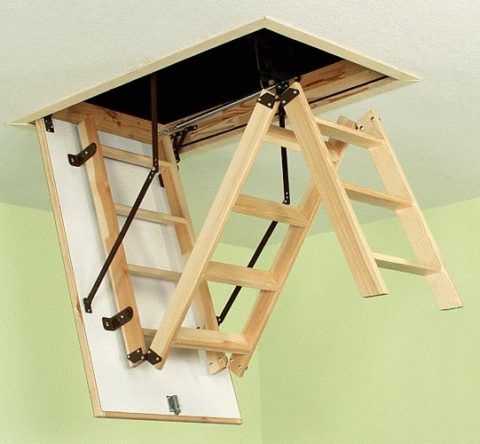

Более компактны раскладные лестницы. Их еще называют секционными, так как они состоят из трех или четырех секций, которые с помощью пружинного механизма легко распрямляются в лестничный марш. Чаще всего их изготавливают из дерева, иногда – из дерева и металла. Нужную высоту фиксируют, регулируя последнее колено.

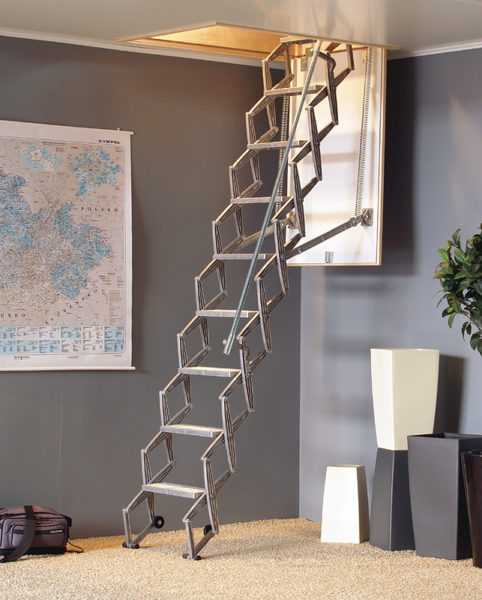

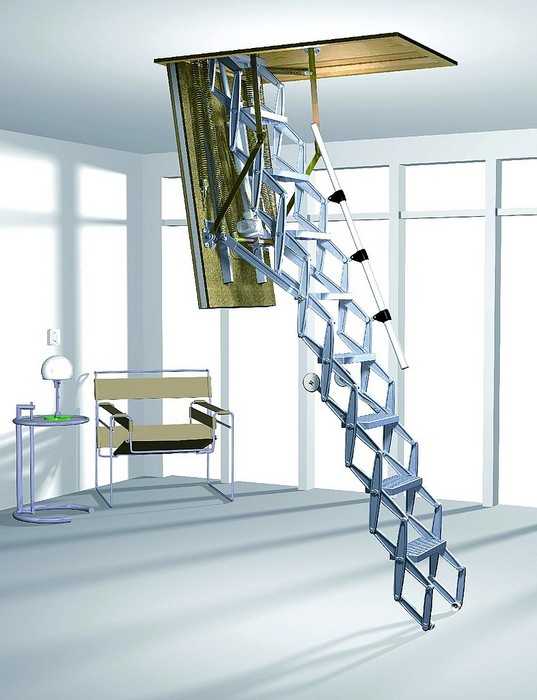

Разновидность складных конструкций – лестницы-«гармошки». В действие их также приводит пружинное устройство. Такие модели представляют собой многорычажный механизм, напоминающий клешни или ножницы, которые, последовательно растягиваясь, превращаются из компактно сложенной конструкции в изящную лестницу. Их производят только из металла. В рабочем положении они фиксируются с помощью пружинного упора, который не позволяет лестнице складываться самопроизвольно. Плотно закрыть крышку люка помогает встроенный в него стержень.

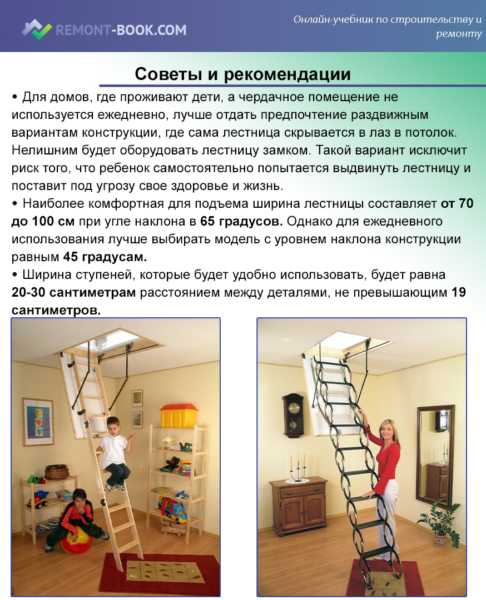

Советы по выбору

Что важнее – размер проема под чердачную лестницу, высота помещения или максимальный вылет конструкции? Прежде всего, стоит обращать внимание на высоту помещения, ведь лестница, рассчитанная на 250 см, будет мала, если высота потолков – 300 см. Куда проще установить конструкцию, рассчитанную на 300 см, в помещении с более низким потолком – ее можно укоротить, демонтировав одну-две ступени. Впрочем, уменьшение длины не всегда возможно. Об этой и любой другой доработке лучше проконсультироваться непосредственно у продавца приглянувшейся модели.

Определить место и размер проема непросто, ведь не всякое перекрытие позволит установить лестницу там, где задумали. Помехой может стать деревянная балка или железобетонная плита. В этом случае вместо раздвижной лестницы используют складную с небольшим люком.

Если характеристики перекрытия позволяют, лучше выбрать лестницу с большим люком, так как у нее и ступени шире, и подъем не такой крутой. Размеры люка можно найти в паспорте изделия. Там же указан и максимальный вылет лестницы за пределы люка при открывании-закрывании. Последнюю характеристику важно учитывать во избежание проблем с размещением конструкции на маленькой площади.

Ассортимент моделей позволяет подобрать материал, размер и тип практически для любого объекта, но в исключительных случаях чердачную лестницу можно сделать и под заказ.

При выборе металлической чердачной лестницы следует проследить, чтобы все ее детали были оцинкованы (защищены от коррозии). Отдавая предпочтение лестницам из дерева, проверяйте целостность, отсутствие сучков и сухость материала. Уточните тип защитных смесей, которыми обрабатывали древесину (против грибка, жучков). Для создания финишного покрытия зачастую используют лак или краску.

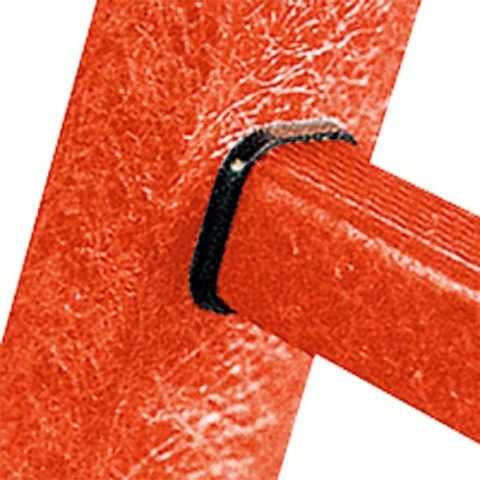

Ступени любых чердачных лестниц должны иметь противоскользящие насечки. А надежность и прочность конструкции обеспечит соединение боковых элементов и ступеней в форме «ласточкиного хвоста» (то есть «шип-паз»). Если в доме есть дети, лучше купить модель с поручнями – она удобна и безопасна.

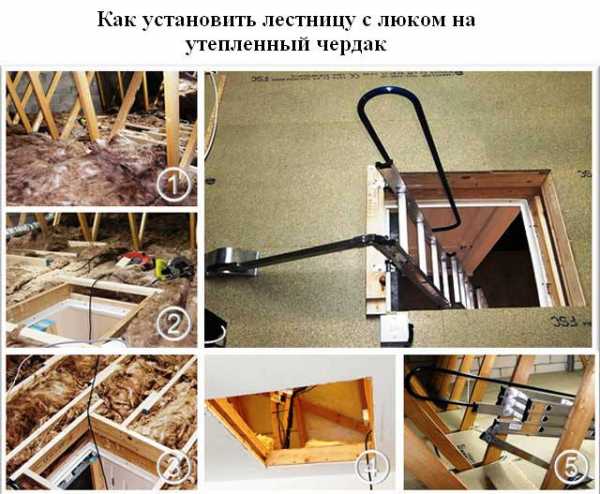

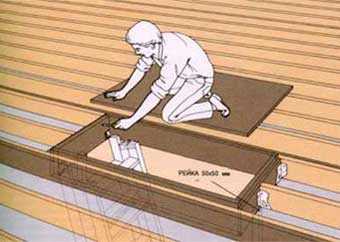

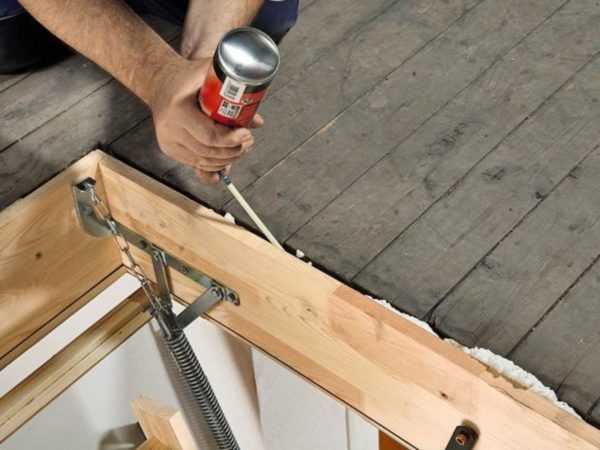

Монтаж чердачной лестницы

Монтировать лестницу-трансформер можно самому, но лучше доверить эту процедуру специалистам. Сначала нужно убедиться, что проем для установки соответствует габаритам конструкции. Но с этим не должно возникнуть проблем, поскольку еще на этапе выбора конкретной модели можно сверить все соответствия благодаря информации, указанной на упаковке. Есть, правда, один нюанс: некоторые производители вместо размера проема указывают размеры короба лестницы. В этом случае проем для установки надо увеличить на 0,5-1 см.

Сначала к нижней части проема крепят бруски – на них лестница будет опираться в процессе монтажа. Работы должны выполнять два установщика, один из которых находится на чердаке, а другой – в жилом помещении. Лестницу поднимают на чердак и укладывают на вспомогательные бруски. В местах крепления, между лестничным коробом и краями проема вставляют распорки, следя за тем, чтобы углы короба были прямыми. После этого короб фиксируют двумя шурупами.

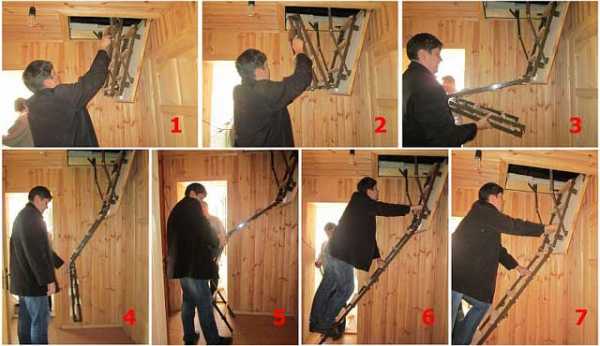

Закончив эту процедуру, монтажник, находящийся в жилом помещении, убирает вспомогательные бруски и раскладывает лестницу. Теперь ее нужно зафиксировать с боковой стороны шурупами, что удобнее сделать второму рабочему со стороны чердака. Он также заполняет монтажной пеной щель между проемом и коробом. Теперь, ослабив винты на боковых элементах конструкции, надо разложить ее до упора и снова затянуть болты. После установки поручней и ограждений люка лестницей можно пользоваться.

Смонтировать конструкцию можно самостоятельно. Это видео по монтажу чердачной лестницы Fakro Вам поможет:

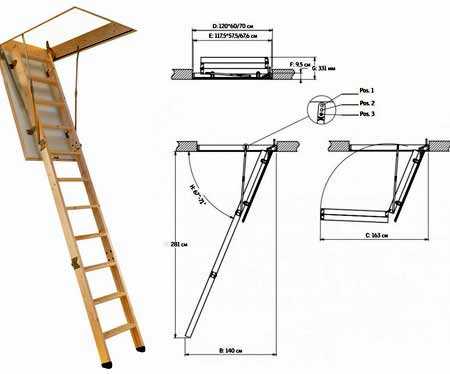

Чертеж чердачной лестницы

Для товарищей с ровными растущими откуда надо руками и/или не готовых тратить лишнюю копейку, которой, как известно, в частном строительстве не бывает, можем предложить некоторые схемы, чертежи ракладных чердачных лестниц. Точные размеры уже прикидываются по месту и их несложно рассчитать самостоятельно, исходя из размеров проёма под чердачную лестницу, высоты помещения и самого перекрытия.

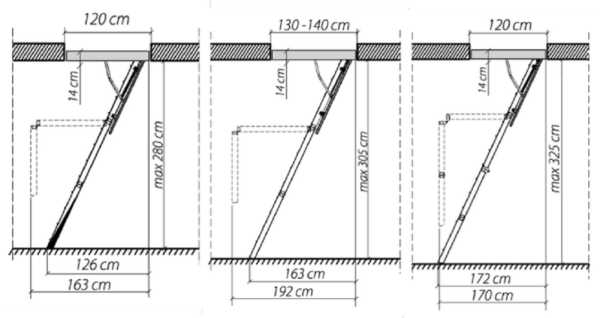

Размеры чердачных лестниц

Ещё на этапе строительства желательно обозначить необходимые размеры проёма под чердачную лестницу . Лучше заранее рассмотреть ассортимент предлагаемых на рынке товаров, определиться с конкретной моделью лестницы и следовательно задать под неё размер проёма. Наиболее распространённый размер чердачных лестниц – 120*60 см .

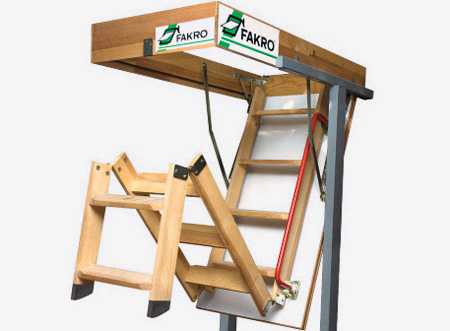

Например, размеры чердачных лестниц Fakro по проёму в зависимости от модели составляют:

1) Модель LST (металлическая ножничная) для помещений с высотой до 290 см:

2) Модель LMK Komfort (металлическая сегментная) для помещений с высотой до 280 см:

3) Модель LTK Thermo (деревянная с утеплённой крышкой – толщина 6,6 см) для помещений с высотой до 280 см:

4) Модель LWK Komfort (деревянная) для помещений с высотой до 280 см, 305 см, 325 см:

• 60х94см/280см;
• 60х120см/280см;
• 60х130см/305см;
• 70х120см/280см;
• 70х130см/305см;
• 70х130см/325см.

5) Модель LWS Smart (деревянная) для помещений с высотой до 280, 305, 325 см:

• 60х94см/280см;
• 60х120см/280см;
• 60х130см/305см;
• 70х120см/280см;
• 70х130см/305см;
• 70х130см/325см.

Кроме размеров проёма важен также доступный размер пространства для раскладывания лестницы: сверх длины проёма 120см нужно иметь в запасе 40-80см – итого 160-200см (на рисунке выше этот размер составляет – 155см)

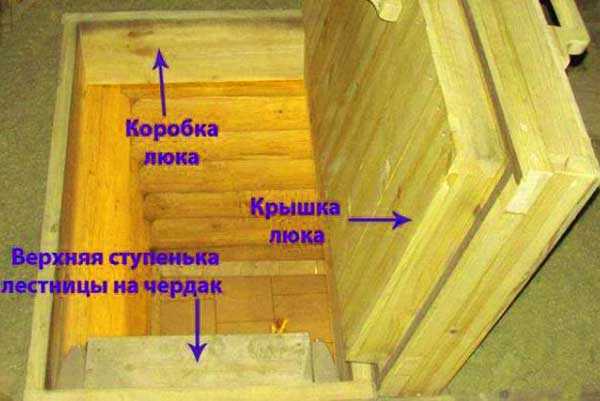

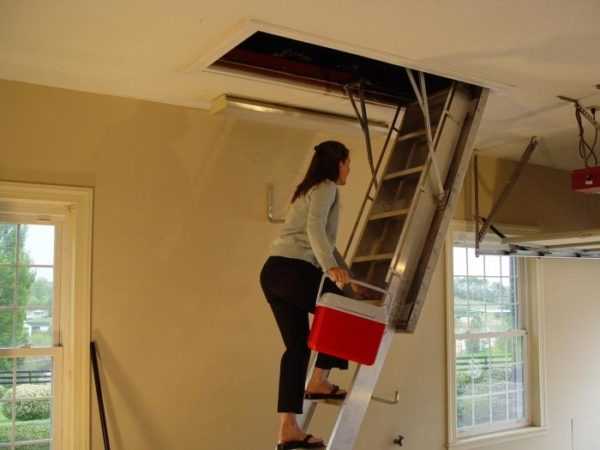

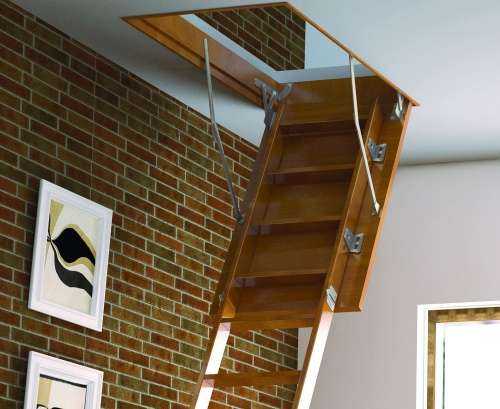

Лестница с люком на чердак: удобно, функционально

Современное чудо технологий

В каких ситуациях пользуются чердачными лестницами с люком? Прежде всего, они необходимы в тех случаях, когда установка стационарных лестниц невозможна. Такая ситуация имеет место быть в случае не достаточного количества площади для них в доме. Что касается цены, то она сможет вас порадовать – подобное чудо техники вполне доступно. Установка чердачных лестниц сможет помочь вам существенно сэкономить полезную площадь и использовать ее более рационально. Кроме всего прочего, на видео можно заметить, насколько удобно ими пользоваться ввиду того, что есть возможность регулировать их длину в зависимости от потребностей. Приобретая подобный полезный элемент вашего интерьера, следует понимать, что он будет достаточно прочным, а также чрезвычайно надежным даже в самых жестких условиях эксплуатации.

Приобретая такую лестницу убедитесь, что крепления и материал весьма надежны

Особенности чердачных лестниц

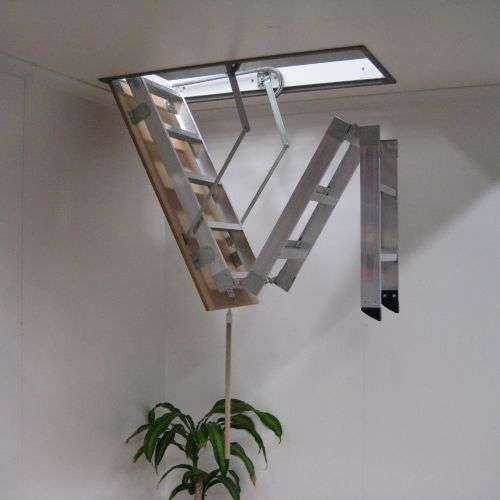

Легкая алюминиевая лестница

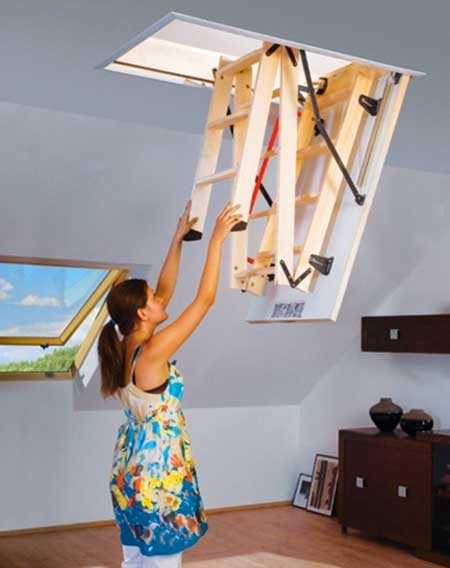

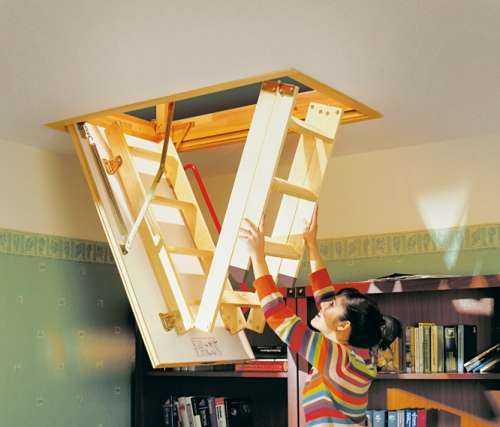

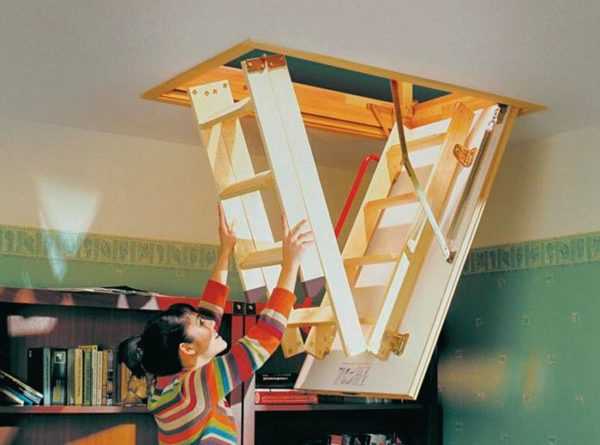

Лестница с люком на чердак одним движением руки легко убирается в потолок благодаря специальному стержню. Многие производители стремятся к тому, чтобы оборудовать крышку люка утеплителем, а также уплотнителем. При этом формы проемов для этого люка могут быть совершенно разными.

Подобные меры утепления отлично справляются с функцией сохранения тепла в помещении, что также немаловажно. Кроме всего прочего, по своим размерам лестницы относительно компактны, поэтому легко можно убирать их вовсе в проем чердачного люка так, что они становятся совершенно незаметными.

Цены на подобные лестницы достаточно широко варьируются в зависимости от компании производителя и использованных при их изготовлении материалов. Судя по множеству фото, наиболее популярными брендами являются MAN, FAKRO, VELTA, ведь их ценовая политика находится в пределах разумного в соотношении с прекрасным качеством их продукции. Именно поэтому они так популярны на территории не только стран СНГ, но и всего мира.

Определенная особенность присутствует у чердачных лестниц с люком – размеры их могут быть самыми разными, а также и их цена, которая чаще всего регулируется, опираясь на этот факт. Кроме того, на нее значительно влияет и функциональная особенность выбранной вами лестницы.
Главные преимущества складных лестниц:

• чрезвычайная прочность;
• надежность;
• качество;
• экономят место;
• простота использования.

Виды чердачных лестниц

Размеры подобных лестниц могут быть совершенно разными в зависимости от того, что же все-таки вам необходимо. Специалисты выделяют всего три их типа, которые отличаются друг от друга своими функциональными и техническими особенностями.

Стационарные

Первым типом чердачных лестниц можно назвать именно стационарные – цена на них значительно больше, чем на остальные виды. Как известно, некоторые люди всегда остаются в своем роде консерваторами и предпочитают определенную стандартность в интерьере своего дома. Подобное себе можно позволить только при наличии огромного свободного пространства.

Второй вид, который является более распространенным — чердачные складные лестницы с люком. Их главное преимущество состоит в том, что они полностью убираются в проем люка. Изготавливаются из алюминия либо же дерева. Помните, что специалисты рекомендуют устанавливать складную лестницу из алюминия в том случае, если вы знаете, что будете ее использовать достаточно часто.

Чердачные лестницы имеют размеры проема совершенно разные, но наиболее оптимальным вариантом будет 60 см на 120 см. Конечно же, многие пытаются его сделать как можно больше, но не следует забывать о чувстве меры.

Раздвижные

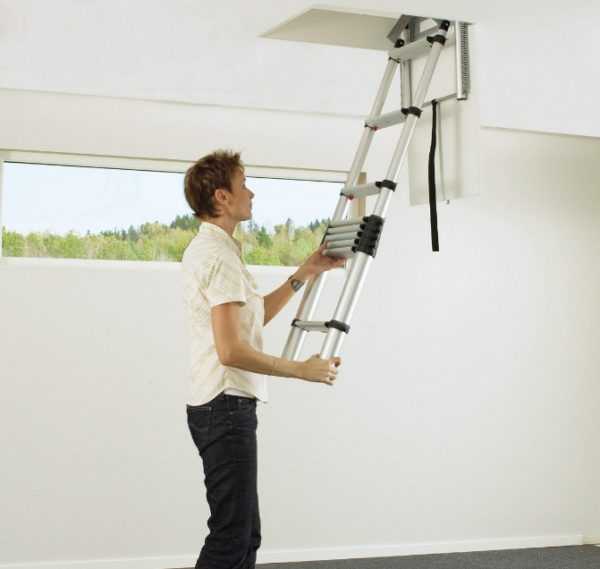

Также есть специальные раздвижные лестницы, который изготавливаются из металла и именно поэтому цена на них может быть несколько завышена. Главным преимуществом подобных приспособлений состоит в том, что требуется проем для люка значительно меньше, чем для лестниц второго типа. К тому же они раскладываются по принципу гармошки.

Функциональность и надежность

Главное преимущество, из-за которого складные лестницы выбирают пользователи со всего мира, это их функциональность. Они практически не занимают свободное место, а при этом все так же исправно могут исполнять свои функции и становиться полноценными лестницами для того, чтобы вы смогли подняться на чердак, мансарду и в другие помещения, которые расположены выше.

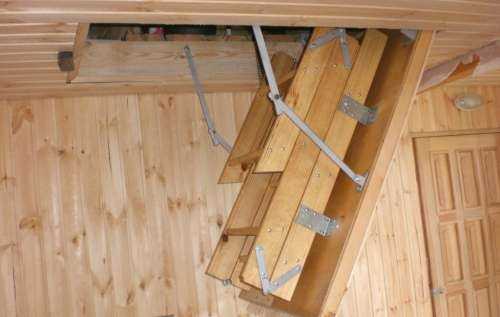

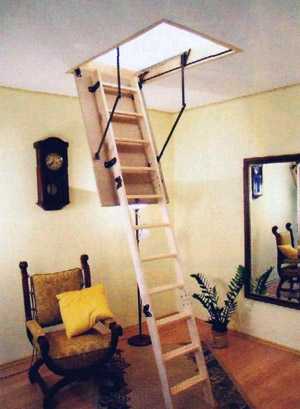

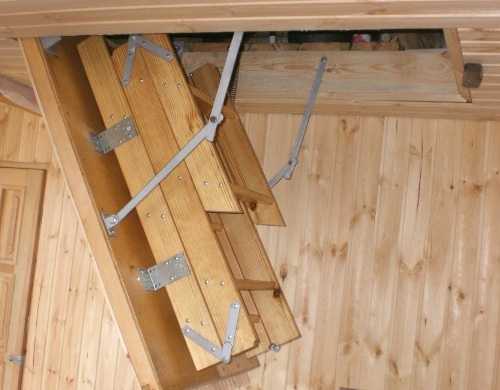

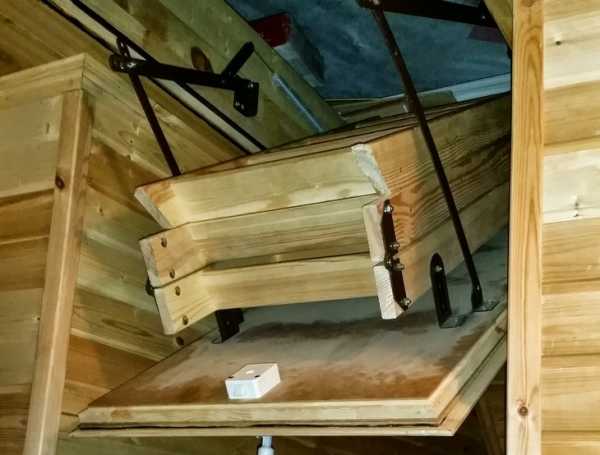

Расположение лестницы в люке

Вас может приятно удивить то, насколько они надежны в эксплуатации. Они обладают огромной устойчивостью к негативному воздействию внешних факторов, поэтому будут служить вам верой и правдой достаточно долгий период времени. При этом их цена вас точно не испугает – она является приемлемой абсолютно для каждого.

Производители заранее побеспокоились о вашей безопасности – складные лестницы обладают высокой степенью прочности. Именно поэтому несчастных случаев, связанных с их поломкой, практически нет – компании производители прилагают все усилия, чтобы подобного в принципе не было. Подобный вывод следует хотя бы из того факта, что лестницы могут выдерживать вес вплоть до 250 кг. А ступени заранее оборудованы специальными насечками, из-за которых исключается возможность случайно поскользнуться и упасть.
Цена, которую вы выплачиваете за свою же безопасность, комфорт, а также практичность, является вполне адекватной.

Простота во всем – монтаж и использование

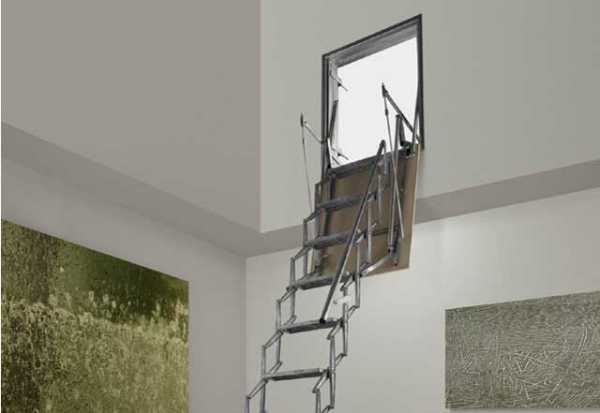

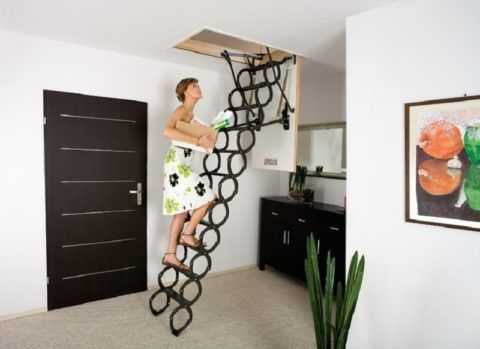

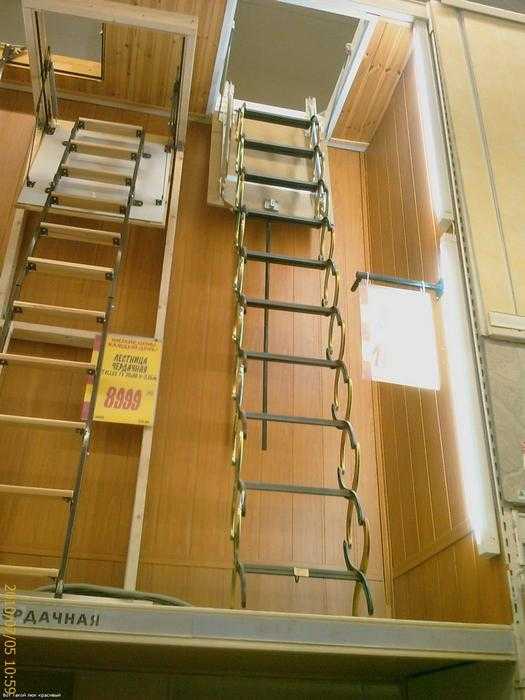

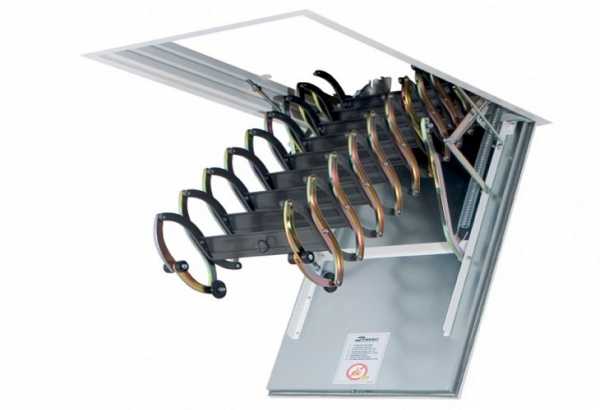

Металлическая раздвижная модель

Главное удобство чердачных лестниц с люком – их можно подобрать таким образом, что они идеально подойдут под окружающий интерьер. Такой факт не может не радовать тех людей, которые усердно работают над внутренней обстановкой своего дома.
Многие же специалисты их любят за то, что складные лестницы очень просто устанавливать. Процесс монтажа занимает минимум времени и является простым даже для обыкновенных пользователей.
Следует обратить внимание на то, что нравится многим – это компактность и удобность в использовании.

Складную лестницу практически невозможно заметить в сложенном виде на потолке. При этом те лестницы, цена которых несколько повыше остальных, могут раскладываться с помощью обычного шнурка. За него достаточно легко потянуть и все уже готово. Процесс складывания также не заставляет вас прилагать огромных усилий – стоит приподнять лестницу, а уже система автоматически все сделает за вас.

То, что беспокоит многих потенциальных покупателей в чердачных лестницах с люком, а именно их цена – она может быть совершенно разной в зависимости от производителей, а также от количества секций в них. Наиболее распространены модели с количеством секций не более 4. Сами лестницы в таком случае могут напоминать знаменитых матрешек – секции различаются по размерам и меньшая секция входит в большую.

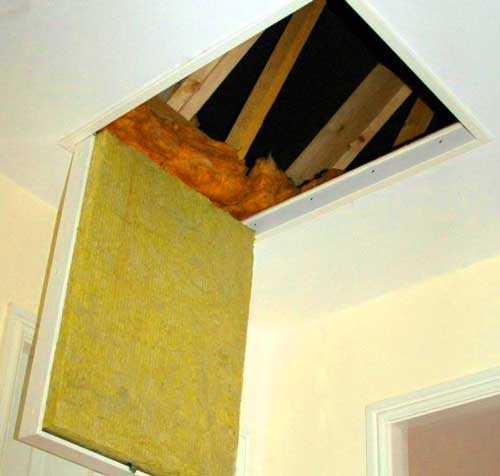

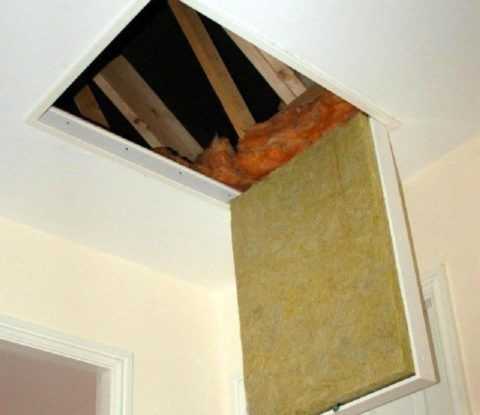

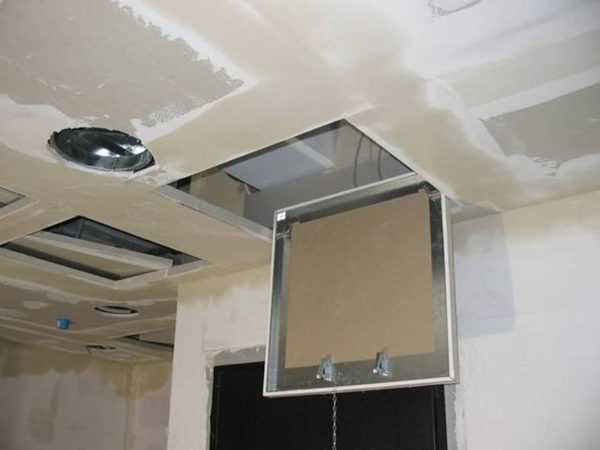

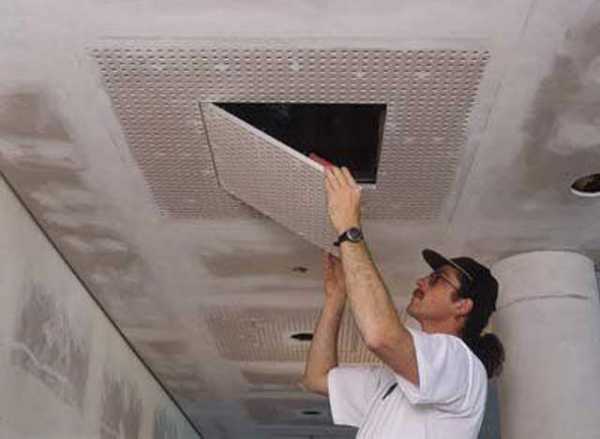

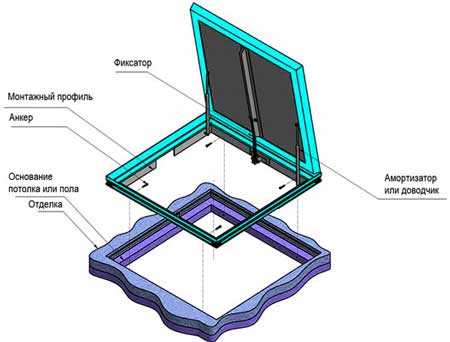

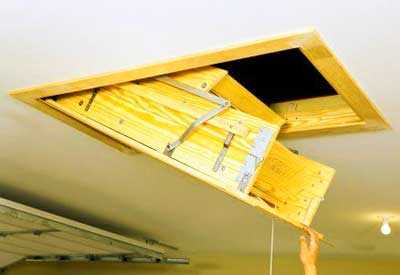

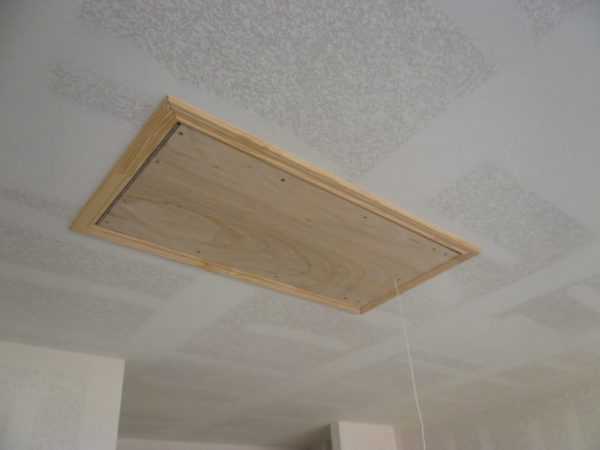

Потолочные люки

На самом деле при желании пользователь может получить что угодно за определенную цену. И это утверждение напрямую касается формы люков – на фото можно заметить разнообразные их формы. Именно благодаря потолочным люкам полностью решается проблема с тем, каким образом можно попасть в помещение, которое расположено ярусом выше.

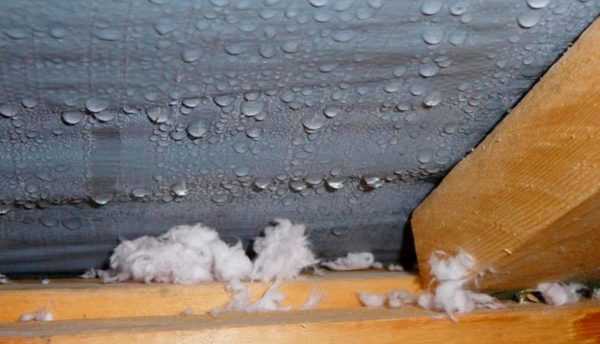

Достаточно часто люди жалуются на то, что из-за проема люка в помещении постоянно холодно и становится значительной проблема шумоизоляции. Люк на чердак может иметь действительно разные размеры, но все это разнообразие объединяет то, что стоит запомнить абсолютно каждому. Следует проверять люки на наличие тепло- и шумоизоляции заранее, чтобы их отсутствие вы заметили еще в магазине, а не у себя дома.

Стоит учитывать, что никаких щелей между проемом люка и им самим при установке быть не должно, благодаря этому факту полностью исключается возможность возникновения сквозняка.

Цена лестниц с люком может огорчить, но зато обязательно понравится то, как эстетично они смотрятся. Привлекательный внешний вид – это то, над чем прекрасно поработали дизайнеры. При этом вы даже самостоятельно сможете декорировать люк так, как вам будет по душе. Его наиболее традиционный дизайн — в первую очередь белый цвет и квадратная форма. На заказ, конечно же, можно получить что угодно.

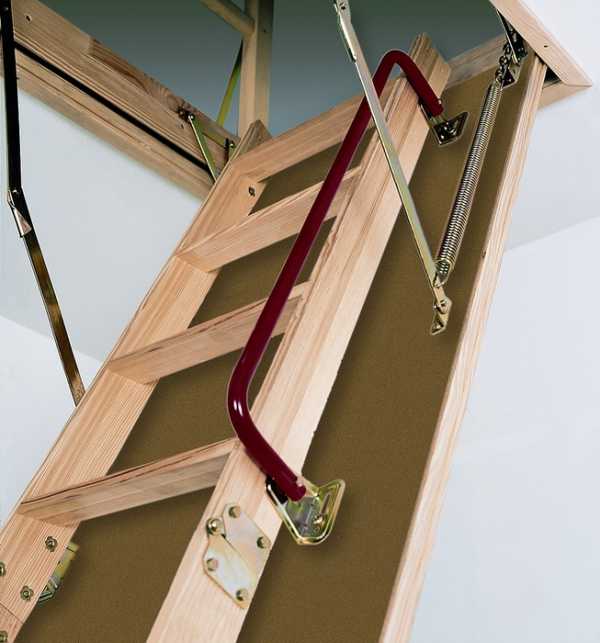

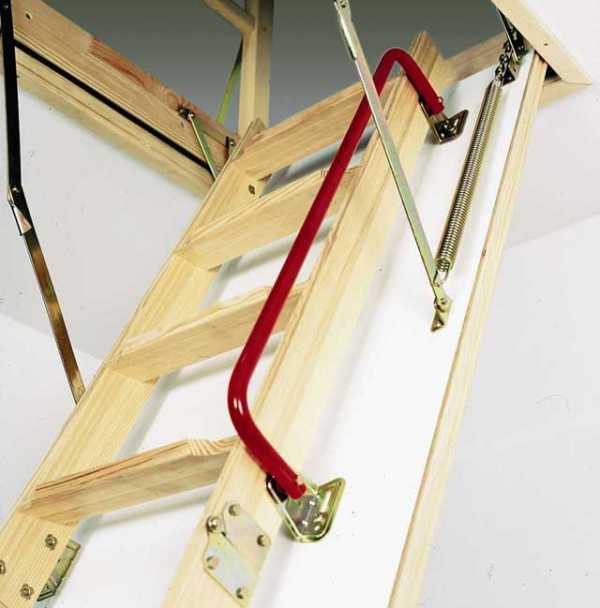

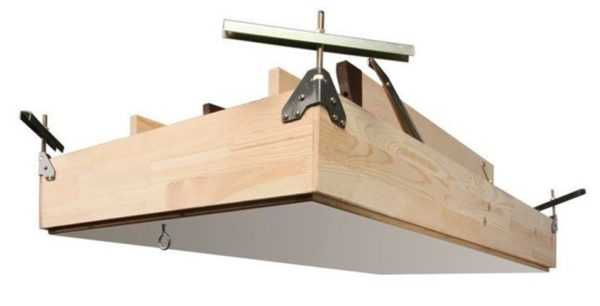

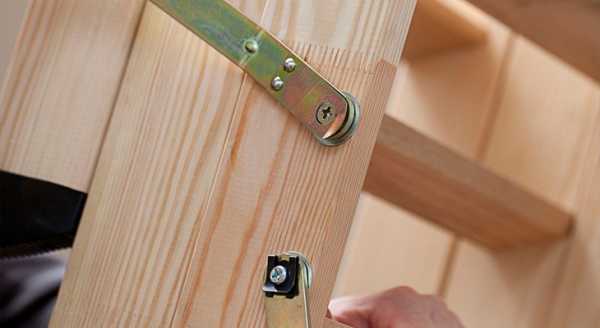

Крепеж чердачной лестницы

Доступность чердачных лестниц – миф или реальность

Цена на лестницу с люком большинства производителей хоть и ориентирована в большей степени на Европу, но является вполне демократичной и для стран СНГ. Такое возможно благодаря тому, что компании производители постоянно мониторят рынок и определяют то, что сейчас наиболее востребовано, пытаясь найти наиболее оптимальное соотношение цены и качества. Именно поэтому можно с уверенностью утверждать, что такие лестницы являются доступными абсолютно для каждого.

Вы можете выбрать как деревянные, так и металлические складные лестницы с разными размерами проемов. Абсолютно каждая компания трепетно относится к своей репутации, поэтому, выбирая подобные конструкции, можете не беспокоиться ни о чем. О вашей безопасности побеспокоились заранее.

Источники: http://proekt-sam.ru/lestnica/chertezhi-cherdachnoy-lestnitsy.html, http://privatdom.info/stroit/14-les-transforme, http://makeladder.com/vidy-lestnic/po-naznacheniyu/cherdachnye-lestnicy-s-ljukom.html

lestnica-mpl.ru

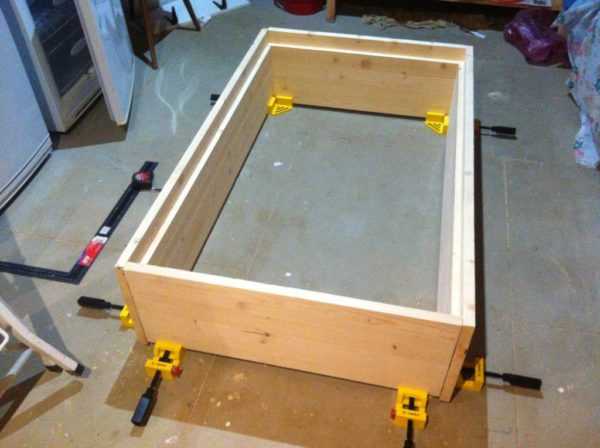

Люк на чердак с лестницей своими руками: размеры, пошаговая инструкция

Современные строительные технологии и материалы позволяют устроить вполне безопасный, и не ограничивающий площадь нижнего этажа, подъем на чердак

Начав строительство собственного коттеджа не все понимают, что такая мелочь, как люк на чердак с лестницей, элемент обязательный к устройству в любом доме. Небольшая дверца сделает жизнь в доме безопасней, даже если чердаком не пользуются. Кроме того, важно сделать так, чтобы подход к чердачному люку был максимально комфортным и безопасным.

Содержание статьи

Требования к чердакам и мансардам

Пространство под крышей жилого дома можно использовать в разных целях. Даже если чердак не является жилым, он несет функцию технического помещения. Но чаще владельцы коттеджей все-таки используют место под крышей с пользой, размещая там жилые комнаты или пространство для отдыха.

Независимо от того, с какой целью используются чердак или мансарда, данное пространство должно отвечать определенным требованиям безопасности:

1. Обязательно наличие свободного прохода в пространство под крышей, для тушения пожара. Чаще всего, для этого устраивается люк. Материалы, из которых производится дверца должны соответствовать противопожарным нормам и иметь огнестойкость не ниже ЕI30.
2. Материалы строительства крыши и отделки чердака в обязательном порядке обрабатываются огнезащитными составами.
3. Большие по площади чердачные пространства делятся на отсеки, способные перекрыть распространение пламени.
4. Под крышей запрещается устраивать складские помещения.

Если строиться мансарда, то она должна иметь пути эвакуации отдельные от жилых помещений. Не смотря на всю серьезность требований, реализовать их в частном строительстве не сложно. Обычно для этого достаточно устроить в чердачном перекрытии люк с лестницей.

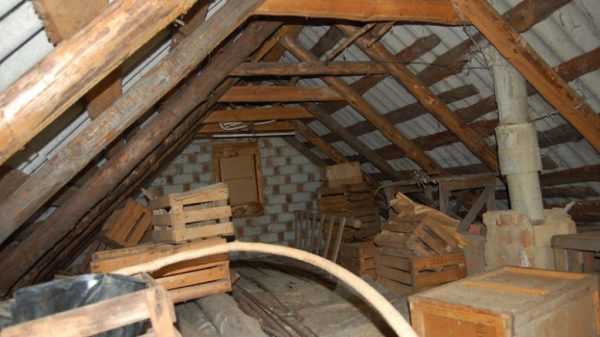

Хлам на чердаке является дополнительным фактором риска возникновения пожара

Старое и новое

Если присмотреться к домам, построенным в прошлом веке, то можно заметить, что все они оборудованы наружными чердачными дверцами. Люди всегда понимали, что вход на чердак необходим, чтобы сделать дом более безопасным.

Современные технологии строительства и материалы позволяют устроить комфортный и красивый вход на чердак из дома. При этом к монтажу данной конструкции следует подойти с максимальной серьезностью и педантичностью. Несмотря на кажущуюся незначительность, надежность данной дверцы вполне возможно однажды спасет строение или жизнь.

На заметку! Халатность в устройстве чердачной дверцы, как минимум, приведет к сквознякам.

Если к неправильной конструкции добавить еще и отсутствие пароизоляционного слоя в устройстве кровли, то в результате получите высокую влажность под крышей и как следствие размножение плесени и грибка на материалах перекрытия.

Нарушение технологии при устройстве кровли приводит к негативным последствиям, таким как конденсат на перекрытии

Размер люка

Ограничений в размерах люка нормативно нет. Здесь следует руководствоваться экономичностью, комфортом и здравым смыслом. Прежде всего, дверь на чердак должна обеспечивать свободный проход в пространство под крышей. Опытным путем выявлены некоторые оптимальные критерии:

• ширина дверцы зависит от размеров лестничного марша и обычно превышает габариты ступеней на 10-15 см;
• если лестница монтируется с перилами, то проем должен превышать ширину марша на 20 см, как минимум;
• длина дверного проема обычно делается 1,2м, данный размер позволяет свободно перемещаться по лестнице;
• высота перекрытий в месте установки люка должна быть не ниже
  2м, при этом важно учитывать размер лестницы в разобранном виде;
• наиболее удобным открыванием будет внутреннее: дверцы открываются на себя в направлении жилого помещения.

Важно! Следует предусмотреть механизм фиксации створок в открытом и закрытом положении.

Оптимальной считается длина проема не менее 120 см

Виды люков

Дверца на чердак может быть реализована различными способами. Выбор механизма открывания и типа устройства люка зависит от варианта лестницы, а также от частоты необходимого прохода на чердак. Наиболее частые варианты реализации:

• Ревизионный люк устраивается в ситуации, когда чердак не используется в качестве жилого помещения. Оптимален для крыш с острым углом наклона скатов. Обычно эксплуатируется вместе с приставной лестницей.

Ревизионные люки отличают небольшие размеры

• Мансардный вход очень красивое решение и, как правило, совмещается с дверью на крышу. Данный способ не рекомендуется к самостоятельному устройству, поскольку требует наличия определенных строительных навыков. Кроме того, необходимо правильно высчитать возможные нагрузки на такую дверцу.

Мансардный люк или окно монтируются в скат крыши, поэтому довольно сложны в исполнении

• Вертикальный люк строится в зданиях с разным уровнем помещений. По сути это заниженная дверца из жилой комнаты в пространство под крышей. Несложный способ, но используется крайне редко, поскольку создается в зданиях со специфической планировкой.

Вертикальный выход под крышу в частном секторе встречается довольно редко

• Горизонтальный вход на чердак — самый распространенный способ для частного строительства. Вполне возможен к устройству своими силами.

Горизонтальный способ устройства чердачного люка – самая популярная форма

Именно устройство горизонтальных люков рассмотрим более детально.

Требования к чердачным лестницам

Осуществляя самостоятельное проектирование и строительство чердачной лестницы, следует знать какие требование предъявляются к таким конструкциям. Ограничения по углу наклона и ширине проступи выявлены опытным путем и подтверждены расчетами инженеров. Данные критерии прописаны в СНиПах и в случае массовой застройки обязательны к выполнению. Сделано это для того, чтобы в условиях редкого использования все же сделать процесс эксплуатации максимально безопасным.

Советы

Прежде чем проектировать лестницу на чердак или мансарду стоит ознакомиться с основными критериями безопасности:

• длина лестницы в разобраном виде не должна превышать 3м;
• ширина пролета должна находиться в пределах 0,6-0,7 м;
• высота ступени выбирается исходя из роста жильцов, но обычно колеблется в районе 0,2м;
• количество ступеней, то есть шагов на подъем, должно быть нечетным и не более 19;
• оптимальный угол наклона чердачной лестницы 60-70⁰;
• ширина проступи 24 -30 см.

На заметку! Материал проступи должен быть прочным на излом и при этом иметь некоторый люфт на изгиб. Комфортная толщина проступи материала ступеньки

18 — 20 мм.

Оптимальные размеры чердачной лестницы с люком

Виды конструкций

В зависимости от того, какое помещение будет находиться под крышей и насколько позволяют площади здания, владельцы домов могут устроить различный проход на чердак.

Все типы лестниц можно разделить на 3 способа устройства и эксплуатации:

• Стационарные.

Это маршевые, винтовые, консольные конструкции. То есть лестница которая строиться вместе со зданием, связывается с ним одной системой усиления, распределяя нагрузку на несущие части здания. Такие лестницы отличаются следующими характеристиками:

• основательность;
• значительный вес;
• длительный срок эксплуатации;
• высокая прочность.

Кроме того, такая конструкция всегда занимает полезную площадь нижнего этажа. Даже при устройстве винтовых ступеней, самых экономных с точки зрения объема, придется пожертвовать квадратными метрами.

На заметку! Отдать предпочтение стационарной лестнице стоит в том случае, если чердачное помещение является жилым и планируется его ежедневное использование.

Для частого использования чердачного помещения больше подойдут стационарные конструкции

• Переносные (приставные).

Использование переносных лестниц для посещения чердака довольно распространено в тех случаях, когда пространство под крышей является техническим и не требует частого посещения. При этом это самый бюджетный способ устройства и самый неудобный и травмоопасный. Пользоваться приставной лестницей в одиночку без страховки снизу не рекомендуется. Кроме того, стремянку или приставную лестницу необходимо где-то хранить и, при необходимости, приносить её в район чердачного люка.

Для нечастого использования подойдут раздвижные переносные лестницы или стремянки

Если чердак имеет функциональное значение и используется часто, но не ежедневно, оптимальным способом устройства прохода становятся складные лестницы. Эти конструкции убираются в люк или стену и по этой причине имеют очевидные преимущества:

• не занимают место на площади нижнего этажа;
• в разложенном виде являются прочной и устойчивой конструкцией;
• не требуют организации места хранения.

Складные лестницы, как правило, не имеют подступенка, поэтому ширину проступи нередко сокращают, справедливо предполагая, что упора 2/3 ступни достаточно. Но при проектировании следует учитывать, что слишком узкая проступь сделает лестницу объектом повышенного риска, поэтому ступеньки все же должны быть около

20 см в ширину.

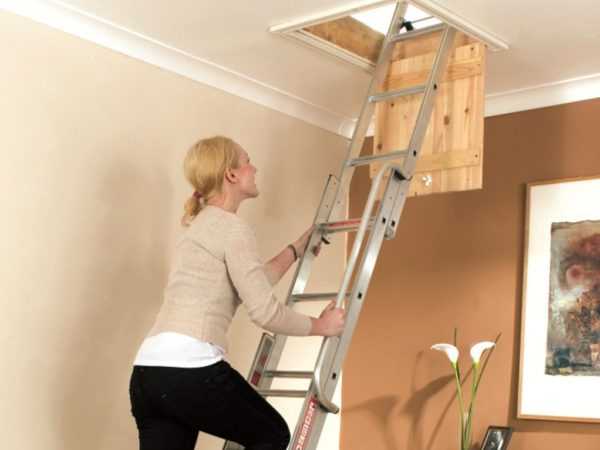

Складные чердачные лестницы – удобный и комфортный вариант

Виды складных лестниц

Складную лестницу, даже в комплекте с чердачным люком можно приобрести в готовом виде, а можно собрать своими руками. Опишем возможные наиболее распространенные виды мобильных ступеней:

• Телескопические. Направляющие для ступеней раскладываются по системе матрешки, то есть одна в одну. Ступени устанавливаются на направляющих при помощи механизмов — фиксаторов. Не самый надежный вид лестницы, проблемы, как правило, возникают именно с фиксаторами.

Телескопическая лестница на чердак удобный, но не самый надежный механизм

• Ножничные. Другое название таких ступеней — гармошка. Именно по принципу мехов и растягивается лестница простым движением вниз. В собранном виде она довольно компактна. Данную конструкцию можно приобрести в варианте автоматического раздвижения.

Лестница гармошкой занимает меньше всего места в помещении

• Секционные складные. Сегменты лестницы складываются, как и в ножничном варианте, но довольно большими секциями, а не поступенно. По этой причине лестница в собранном виде довольно громоздкая, но при этом не занимает места на нижнем этаже, поскольку убирается в люк. Абсолютным достоинством такой конструкции является цена, это самый экономичный вариант.

Складная конструкция фиксируется на крышке люка

• Откидные. Лестницы, которые фиксируются в ближайшую стену и в неё же убираются в собранном виде. В рабочем состоянии такая конструкция очень напоминает обычную маршевую конструкцию. Достоинством такого марша является нормальный угол наклона, обычно 45⁰. Но для использования потребуется свободная площадь нижнего этажа. Кроме того, собранная лестница на стене не украсит интерьер.

Откидная лестница в неиспользуемом состоянии фиксируется у стены

Узнайте, как сделать балясины из дерева своими руками, а также ознакомьтесь с чертежами и видео, в специальной статье на нашем портале.

Деревянная чердачная трехсекционная лестница своими руками

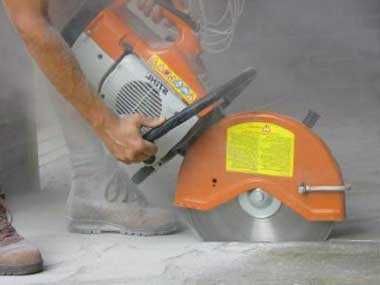

Первое, что следует сделать — это прорубить проем в потолке в выбранном месте. Все дальнейшие расчеты будут зависеть от габаритов этого проема. Учтите, что люк будет крепиться к телу перекрытия, поэтому при необходимости его следует укрепить.

Прежде всего следует вырубить проем, чтобы не ошибиться с размерами люка

После того, как проем готов приступают к составлению проекта чердачного люка с лестницей. Чертеж должен обозначить следующие габариты:

• толщину потолочного перекрытия;
• длину и ширину люка;
• угол наклона лестницы;
• ширину лестничного марша;
• длину и количество секций;
• количество ступеней и расстояние между ними;
• ширину проступи.

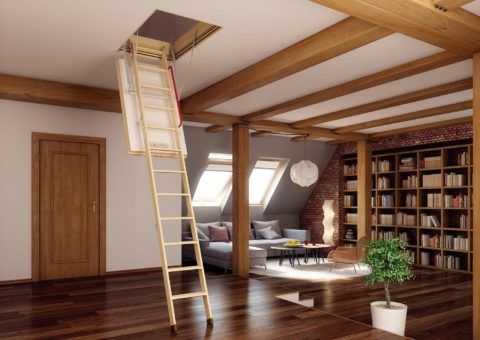

Деревянная складная лестница с люком на чердак

Наиболее сложным с точки зрения расчетов является момент определения длины лестницы в разобранном виде. Для такого расчета потребуется вспомнить школьную математику и найти таблицы Брадиса, понадобится значение синуса угла:

• определяете на чертеже расположение лестницы,
• замеряете угол наклона (помня о том, что он не должен быть круче 70⁰),
• рассчитываем длину лестницы по формуле L=H/sin, где L — длина лестницы, H — высота от пола до чердачного люка, sin – значение синуса угла наклона.

На заметку! Более простой, но менее точный способ расчета, это определить размер гипотенузы, в треугольнике, где катеты — это высота до люка и расчетная длина от края люка до места фиксации лестницы на полу нижнего этажа.

Размеры секций рассчитываются следующим образом:

• первая — самая длинная, размер люка уменьшенный на 10%;
• вторая — меньше первой на 10%,
• третья — оставшаяся длина до набора всего размера марша.

Проект просчитан, материалы закуплены в необходимом количестве, можно приступать к производству люка со складной лестницей.

На заметку! После того, как проект готов подсчитайте все крепежные элементы, включая соединительные шарниры, петли, замки и внешнюю ручку для легкого открывания люка.

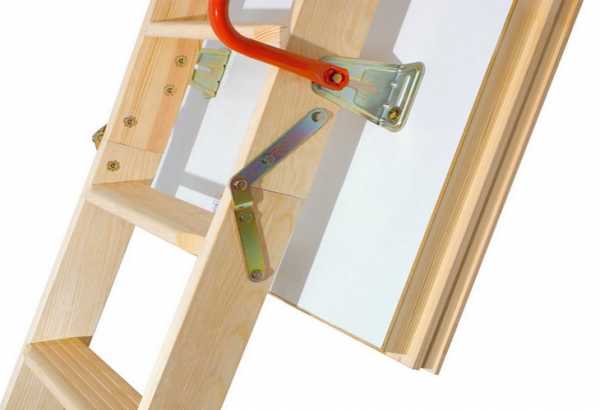

Простой шарнирный механизм для соединения секций лестницы

Технология изготовления дверцы люка — пошаговая инструкция

Любая дверь состоит из коробки (рамы) и дверцы (полотна). Коробка крепиться в проем, а полотно фиксируется на раме.

Размер коробки должен быть несколько меньше, чем размер отверстия для люка. С каждой стороны должно быть 2 — 3 см на формирование монтажного шва.

Процесс изготовления пошагово выглядит следующим образом:

Шаг 1. Рама сбивается из бруса или доски. Угловые соединения выполняются по 45⁰. Все детали скрепляются на клеем или саморезы. Для большей прочности углы коробки можно зафиксировать мебельными уголками.

Рама для чердачного люка склеенная и зафиксированная струбцинами

Шаг 2. Остов для плотна так же собирается из бруса. Конструкцию можно усилить поперечной перекладиной.

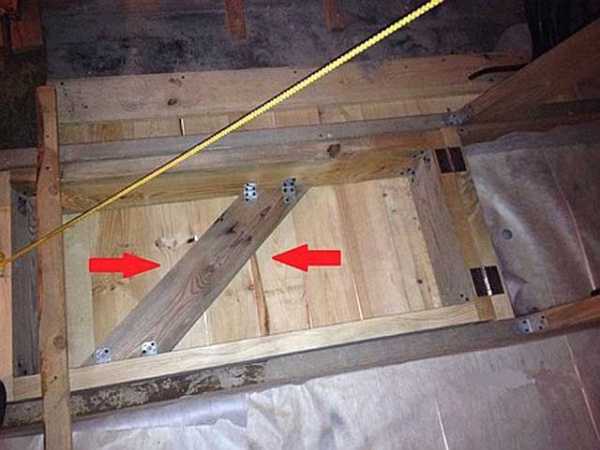

Каркас дверцы из бруса

Шаг 3. Со стороны чердака в полотно прокладывается материал ветрозащиты (гидроизоляция). Внутрь полотна помещается утеплитель, например, минеральная вата. Внутренняя сторона дверцы прокладывается мембраной пароизоляции.

Пирог дверцы набирается из ветрозащиты, утеплителя и пароизоляции

Шаг 4. С обоих внешних сторон дверца зашивается фанерой, толщиной не менее 8 мм.

Оформляются внешние стороны люка листами фанеры

Полотно должно плотно, но свободно помещаться в раму. Перед началом работы всю древесину следует обработать составом огнебиозащиты.

На заметку! Коробка люка монтируется заподлицо с нижней плоскостью потолка, это следует учитывать при выборе размера бруса для рамы.

Конструкция люка с лестницей целиком в сложенном виде

Сборка лестницы

В первую очередь необходимо раскроить брус на тетиву лестничного марша. В результате должно получиться три пары брусков различной длины. Самую нижнюю пару лучше выкроить с небольшим запасом, чтобы по факту установки спилить угол на торце бруска для прочной фиксации на полу.

Для самостоятельной сборки деревянной секционной лестницы понадобиться минимум строительных навыков

Алгоритм действий следующий:

• напилите доски для проступей в необходимом количестве;
• на брусьях тетивы сделайте разметку для крепления ступеней;
• скрепите брусья парно при помощи скотча и просверлите отверстия в местах крепления ступеней;
• просверлите места для установки механизма шарнира на концах бруска, чтобы соединить секции между собой;
• соберите всю конструкцию на саморезы.

Видео — Самостоятельная сборка чердачной лестницы на металлические крепления

Размечая крепления проступей к тетиве, лучше ориентироваться на один край и сделать одно отверстия только. После того, как лестница будет установлена под нужным углом, выставляется одна ступень и делается второе отверстие так, чтобы проступь была строго горизонтальной. Чтобы повторить необходимый угол изготовьте шаблон из картона и просверлите места крепления остальных проступей. Крепить лестницу к дверце следует после примерки.

Процесс монтажа

Если работы выполняются двумя или более людьми, можно смонтировать люк вместе с лестницей на чердак в сборе. Конструкция довольно тяжелая, поэтому осуществить такую операцию в одиночку практически невозможно.

Если есть помощники, можно установить собранную конструкцию целиком

Если всё собрано и замерено правильно, процесс установки не будет сложным:

1. В толщу перекрытия монтируется коробка. Закрепляется все на анкерные саморезы. Рама фиксируется в нескольких местах: на расстоянии 10-15 см от вершины каждого угла и с шагом 40-50 см по длине каждой стороны.
2. К раме на петлях подвешивается дверца. Заранее на неё устанавливают шарнир для крепления лестницы и все запорные механизмы.
3. К закрепленной дверце монтируется верхняя секция лестницы.
4. Собирается вся конструкция марша при помощи шарнирных механизмов.

Монтажный шов запенивается. После чего внутреннюю сторону шва следует проклеить металлизированным скотчем, а верхнюю часть проложить гидроизоляционной лентой ПСУЛ. После такой изоляции, шов можно закрыть планкой нащельника или любым другим декоративным материалом.

Монтажный шов запенивается

Важно! Шов со стороны ленты ПСУЛ не требует дополнительной защиты. Штукатурить по ПСУЛу категорически нельзя.

Видео — Технология установки чердачной лестницы в готовый потолок

Заключение

Лестница с люком на чердак — элемент обязательный к устройству в любом здании. Виды лестницы и люка, а также способы их установки должны соответствовать требованиям пожарной безопасности. При этом собрать всю конструкции можно своими руками или приобрести готовое изделие и заказать монтаж в профильной фирме. Современный строительный рынок предлагает большой выбор готовых конструкций, а также различные материалы для самостоятельного изготовления.

remont-book.com

Чердачная лестница с люком размеры

Размеры чердачных лестниц – важный параметр при выборе и монтаже

Чердачная лестница с люком: плюсы и минусы

Виды конструкций можно классифицировать по материалу их изготовления, механизму раскладки и его виду.

Материалом чердачных лестниц может быть либо дерево, либо металл. В большинстве случаев их сочетают, делая каркас из древесины, а шарниры и петли из металла. Но на рынке можно найти и полностью металлические конструкции, на которые имеет смысл обращать внимание, если пользоваться лестницей нужно будет часто.

Механизм раскладки бывает ручной и автоматический. В первом случае, чтобы открыть люк и выдвинуть лестницу, применяют специальные приспособления типа шеста или веревки. Во втором случае открытие происходит при помощи электропривода.

Раскладку чердачных лестниц можно классифицировать по трем основным видам.

Механизм телескопический позволяет каждую секцию лестницы выдвигать вслед за предыдущей по принципу телескопа. При этом детали внизу более массивные, так как в них входят детали верхние. Раздвигаясь, они постепенно утончаются и в таком виде образуют полноценную лестницу.

Механизм раздвижной по своему функционированию напоминает ножницы. Лестница складывается как гармошка. Несмотря на легкость, такие конструкции способны выдержать нагрузку в 250 кг.

Механизм раскладной – весьма популярный вид конструкции, который прячет лестницу в сложенном виде за крышкой люка. Когда же сооружение раскладывается, оно упирается в пол под углом в 70 градусов. Как правило, такие лестницы состоят из трех секций, которые соединяются шарнирами.

Прежде, чем приступать к работе, выберите помещение, в котором будет установлена откидная лестница. Проще всего это сделать на территории с малой проходимостью, например, в прихожей. Конечно, можно установить и стационарный вариант подъемной конструкции, типа стремянки, но рациональнее использовать складной. Дело в том, что чердак не является помещением частого и общего пользования. Это, скорее, дополнительная кладовка. Другое дело, если чердак утеплен, и из него сделана полноценная жилая комната. Тогда нужно подумать о безопасной конструкции, которой удобно пользоваться несколько раз в день. Складные лестницы на чердак с люком довольно удобно использовать в обоих случаях, когда самое верхнее помещение эксплуатируется редко и достаточно часто. Кроме того, они не утяжелят интерьер и не будут мешать передвижению по полезной площади дома. Люки на чердак без лестницы выглядят аккуратно и, порой, составляют настоящую изюминку интерьера.

Заводские варианты конструкций различаются и по цене, и по качеству. Естественно, добротные варианты будут стоить дорого, поэтому имеет смысл сделать конструкцию самостоятельно. Чердачная лестница своими руками не потребует владения особыми навыками и знаниями. Вариантов конструкции может быть несколько. Некоторые из них весьма просты в создании, другие потребуют более тщательного подхода к чертежу и монтажу.

Двухсекционная лестница на чердак своими руками

Данная конструкция имеет две секции, и лишь одна из них убирается наверх. Минус такой лестницы в том, что даже в собранном виде она заметна, потому как не убирается в помещение чердака полностью. Плюс же ее заключается в простом монтаже. Двухсекционную конструкцию можно собрать всего за парус часов. В качестве материала следует выбрать дерево, которое легко поддается дальнейшей обработке.

Итак, вам понадобятся следующие стройматериалы: деревянная лестница, ножовка, рулетка, петли карточные по ширине опоры в количестве четырех штук, бруски в 3 см (2 шт. по длине, которая сопоставима с шириной люка, 2 шт., длиной больше на 20 см), а также саморезы, крючок.

Чтобы лестница на чердак своими руками была сделана правильно, конструкцию нужно делать на 30 см длиннее высоты от люка до пола.

Алгоритм создания чердачных лестниц с двумя секциями простой.

• Берем брусок и закрепляем его наверху лестницы петлями;
• Берем другой брусок и проделываем то же самое внизу конструкции;
• Для большей надежности несколько реек прибиваем, но на обратную сторону сооружения по диагонали;
• Далее от низа лестницы отмеряем две три длины и пилим именно в этом месте;
• Распиленные части с обратной стороны конструкции скрепляем петлями;
• Чтобы зафиксировать лестницу, нужно брусок сверху зафиксировать под люком;
• Чтобы предупредить произвольное раскрытие конструкции, закрепляем петлю внизу на бруске, а на стене приделываем крючок.

Складная чердачная лестница своими руками

Данный вариант конструкции представляет собой лестницу на шарнирах. Она имеет уже не две, а три секции. Так как для создания такого подъемного сооружения требуется люк, сначала нужно определить параметры проема. Когда размер будет найден, добавляем к каждой его стороне по 7 мм и вырезаем люк.

Для создания люка потребуются бруски с размерами 5х5 см, две штуки должны быть короткими, а две другие – длинными. Также понадобится фанера, толщина которой будет один сантиметр. Из брусков необходимо сделать прямоугольник. Создать его можно, делая выпил по центру брусков и соединяя их саморезами и клеем. Далее нужно прикрутить к полученному прямоугольнику фанеру.

Также люк требует сооружения защелки. Для нее подойдет защелка дверная или любой цилиндр с подходящими параметрами. Единственный нюанс заключается в создании приспособления, которое позволит открывать ее без помощи стремянки. Это можно сделать с помощью дверной ручки большой длины, которая позволит открыть люк без табуретки и прочих приспособлений.

Далее нужно создать подходящие шарниры, чтобы открыть люк.

Люк лестница на чердак размеры

Сначала создают подробный картонный макет, чтобы сопоставить его размеры. Когда вы с помощью макетов поймете, какую именно длину шарниров вам необходимо соблюсти, на основе правильно подобранных элементов из картона изготавливаются необходимые детали. Шарниры нужны, чтобы легко открывать люк именно на тот угол, который вы запланировали.

Для создания шарниров на чердачную лестницу с люком понадобятся две штуки уголка из металла, металлический лист и четыре полоски из металла, ширина которых 2 см.

Делаются эти элементы следующим образом. Сначала в двух полосках с помощью дрели нужно сделать отверстия, в которые легко войдет болт М10. Потом детали нужно собрать попарно, но стягивать их лишь слегка. Угол, на который люк будет открываться, можно измерить с помощью малки, применяя которую механизм и нужно раздвинуть.

Далее берем лобзик и вырезаем из листа часть, которую будет перекрывать уголок. Если осталась ненужная длина полосок, ее отрезаем, а сами элементы скругляем. Осталось собрать механизм целиком. Всего вам понадобятся два таких шарнира, которые будут зеркально отражать друг друга на разных сторонах люка.

Чтобы механизм открывался плавно и был надежным, к нему нужно прикрепить еще одну деталь – так называемую руку. Для ее изготовления нужно взять четыре металлические полосы шириной 2 см и два уголка. К концу полоски привариваем элемент, на который она будет опираться. Уголок же в данном случае выступает в роли опорного элемента. Именно такой механизм будет не только открывать люк на нужный вас угол, но и поддерживать всю чердачную лестницу с люком. Если фиксация механизма будет происходить, когда шарниры развернуты целиком, нагрузка между ними будет ложиться равномерно.

Чердачная лестница с люком своими руками: как это сделать?

Как и в предыдущей версии, конструкция длиннее на 35 см измеренного расстояния от люка до пола. Данное сооружение будет иметь три секции, и именно их параметры, особенно длину, нужно рассчитать грамотно. Секция под номером один должна соответствовать параметрам люка, секция под номером два чуть короче предыдущей. Секция третья должна получиться по длине, исходя из отрезка, который остался.

Лестница на чердак своими руками изготавливается из доски, ширина которой 10 см.

Сначала определяемся с наклоном подъемных элементов. Сделать это несложно: нужно перенести на доску угол наклона люка, когда тот открыт. Так как будет откидная лестница на тетивах, на досках для нее нужно поставить разметки в соответствии с длиной секций. Но сначала доски прижимаем друг к другу и фиксируем скотчем. Наклоны ступеней необходимо создавать зеркально.

Секции лестницы на чердак нужно будет скреплять опять же с помощью шарниров, поэтому потребуется сверлить отверстия для болтов. Распил досок делается соответственно нанесенной разметке.

Далее режем ступени по необходимым параметрам и заканчиваем их обработку шлифованием. Чтобы установить ступени, проделываем углубления в тетивах и собираем все элементы лестницы своими руками.

Что еще понадобится изготовить, чтобы получилась качественная откидная лестница? Вам понадобятся петли. Для них необходимы такие материалы: восемь полос из металла, ширина которых 2.5 см, саморезы и шарнирные болты 8 мм.

Для прочных петель на четырех металлических полосах навариваем сегменты из металла на одну треть. В каждой полосе проделываем по два отверстия для фиксации на тетиву и одно большое для шарнира. Закреплять полученные петли нужно тогда, когда конструкция лежит.

В завершении монтажа лестницы своими руками все созданные элементы фиксируем на своих местах. При этом первый сегмент крепим к люку уголками, фиксируя его в стационарном положении. Если недочетов в конструкции нет, и все работает прекрасно, завершаем установку лакировкой древесины и обработкой металла.

Параметры лестницы

При создании конструкции обращать внимание нужно и на параметры ее элементов, от которых зависит комфорт эксплуатации.

Стандартная ширина чердачных установок составляет около 65 см. Высота при этом не должна быть более 3.5 м, чтобы обеспечить надежность и безопасность. В противном случае, жесткости конструкции будет недостаточно.

Среднее количество ступеней обычно варьируется в пределах 13-15 штук при ширине шага в 19 см.

Ширина же ступеней должна быть не менее 18 мм. Угол наклона таких конструкций составляет около 60-70 градусов.

Таким образом, при расчете всех параметров, создание лестницы по заранее выбранному чертежу и инструкции вполне можно произвести самостоятельно. Самодельная конструкция хороша еще и тем, что позволяет учесть все нюансы площади вашего дома, так как готовые комплекты обладают стандартными размерами и люка, и самой конструкции.

astgift.ru

Чердачная лестница с люком: размеры, чертеж и видео

Содержание: [скрыть]

1. Какой вид подъема выбрать
2. Какой материал использовать для строительства
3. Составление плана
4. Изготовление статичной лестницы
5. Складной вариант
6. Складная лестница с люком

По типу конструкции чердачные лестницы бывают складными, раздвижными, стационарными, переносными. В статье описано, как изготовить подъем на крышу самостоятельно.

Какой вид подъема выбрать

Стационарная конструкция устойчива, безопасна, проста в проектировании, изготовлении. Чердачная лестница с люком часто используется для подъема на мансарду. Стационарными лестницами оборудуют двухэтажные квартиры для движения между ярусами.

Раскладные (откидные) неустойчивы, но компактны. Подходят для тех, кто редко пользуется верхними помещениями. Лестницу и люк часто соединяют между собой. Складные ступени прикрепляют к крышке, которая перекрывает лаз из помещения на крышу. Чтобы открыть дверцу, нужно потянуть за ручку, взять за нижнюю ступеньку, вытянуть конструкцию, при необходимости расправить отдельные элементы. Механический способ открывания считается самым надежным, но есть и самораскладывающиеся марши на электрическом приводе. Конструкция крышки часто обеспечивает максимальную защищенность нижнего помещения от потерь тепла.

Переносная деревянная лестница — мобильный вариант. Встречается в старых деревенских домах, хозяйственных постройках. Конструкцию прикладывают к чердачному люку или отверстию при необходимости попасть в помещение, затем убирают. Изделие прислоняют к стене в хозяйственной кладовке или оставляют под люком. Основной минус — небезопасность: лестница не закреплена.

Какой материал использовать для строительства

Стационарные и выдвижные лестницы могут быть изготовлены из:

• металла,
• дерева.

Дерево лучше подходит для подъемных конструкций. Ступеньки, перила из древесины хорошо смотрятся в любом интерьере, к ним приятно прикасаться. Металл долговечный, но не такой комфортный для кожи.

Можно совместить дерево и металл, составив комбинированную лестницу.

Составление плана

Сделать лестницу на чердак несложно. Изготовлением составляющих элементов: ступеней, перил, проступей — можно заняться заранее.

Необходим чертеж, схема в масштабе. План позволит:

• Определить количество, размер элементов конструкции.
• Облегчить процесс сборки, установки деталей.

Для каждого типа лестниц рассчитываются определенные параметры.

Стационарный лестничный пролет должен соответствовать следующим требованиям:

• ширина марша — не менее 650 мм;
• ширина ступени — от 260 мм;
• высота подступенка — около 20 см;
• оптимальный угол — 45° к полу;
• размеры лаза (люка) — 600х1200 мм.

Параметры могут быть другими.

Размеры чердачных лестниц складного типа отличаются от стационарных. Пример распределения значений представлен на фото.

Чем больше люк, тем удобнее прохождение сквозь него. Лестница в расправленном состоянии должна находиться под углом к полу. Плоская конструкция не должна составлять с ним острый угол.

Раздвижная лестница по конфигурации аналогична раскладной, отличается механизмом трансформации (см. фото и схему).

Переносная лестница — самый простой тип. Бывает разных размеров. Универсальное решение — раздвижное изделие. Механизм раскладывания такой же, как у раздвижной, прикрепленной к люку.

Изготовление статичной лестницы

Инструкция для лестницы из одного марша без поворотов:

1. Делают план, рассчитывают угол наклона направляющих балок, определяют количество ступеней. По результатам готовят материал.

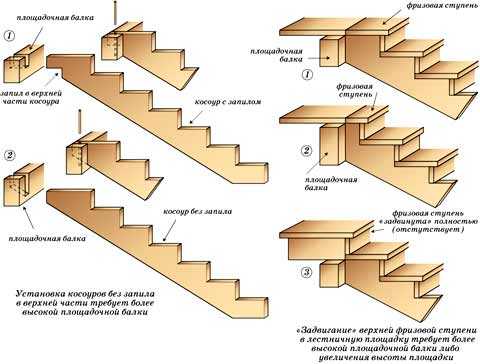

2. Косоуры с пропилами (балки, на которые укладываются ступени и остальные элементы) опирают на одну из сторон проходного отверстия. Балку крепят скошенным торцом к боковой грани лаза с помощью гвоздей или саморезов.
3. Пристенный косоур для прочности крепят к стене в нескольких местах для фиксации.
4. Нижние концы опорных балок спиливают под углом, чтобы они прочно прилегали к полу. Прикручивают или забивают гвозди.
5. Если косоуры были взяты с готовыми пропилами, на них укладывают ступени. Для неподготовленных балок следует припасти металлические уголковые подставки, на которые будут монтироваться ступени, подступенки.
6. Устанавливают перила. Их можно выставить до потолка или конца подъема. Последний вариант удобнее, если в доме есть дети, пожилые люди.

Главное достоинство статичной лестницы — устойчивость. Перила необходимы для безопасности. Чтобы подъем не загромождал пространство, низ марша направляют к углу помещения, по возможности приближают лестницу к стене по одному боку.

Складной вариант

Конструкция не прячется на верхний этаж, примыкает к стене. Для работы понадобятся:

• шуруповерт, саморезы по дереву;
• карточные петли для лестниц;
• металлический крючок;
• 2 бруска, равные по длине ширине лаза;
• 2 бруска длиной, превышающей длину лестницы на 15–20 см;
• анкеры для крепления конструкции;
• готовая деревянная лестница, которая выше высоты подъема на 20–30 см.

Ход работы:

1. Короткие бруски прикручивают к началу и концу лестницы с обратной стороны.
2. На расстоянии 2/3 от лаза распиливают марш пополам между ступенями, соединяют части обратно посредством карточных петель с нижней стороны.
3. Длинные бруски крепят наискось на оборотную сторону лестницы, чтобы придать ей жесткость.
4. Марш ставят в рабочее положение, прижимают верхний брусок к лазу, крепят анкерами.
5. Петлю от крючка прикручивают к одному из косоуров у места распила, складывают конструкцию.
6. К стене крепят крючок, цепляют его к петле.

Аналогичным образом можно сделать лестницу, которая будет закреплена одной стороной к стене карточными петлями, вторая сторона марша останется подвижной. В результате складывание будет продольным, а не поперечным.

В случаях, когда верхний этаж не отапливается, необходимо перекрыть лаз утепленной дверью.

Складная лестница с люком

Чердачный люк с лестницей, которую можно убрать при необходимости, подходит для организации подъема под крышу из любого помещения. Преимущество конструкции — скрытый механизм трансформации, возможность убрать марш при ненадобности.

Этап 1: подготовка люка

Если отверстие в перекрытии не сделано, его прорезают. К желаемому размеру прохода необходимо прибавить 1-2 см.

По внутреннему размеру отверстия делается крышка люка. Если верхнее помещение холодное, дверца должна быть утеплена, шов оснащен уплотнительной лентой по периметру. Соединяют между собой лист МДФ (или другой материал), вырезанный по размеру лаза, утеплитель. Торцы закрывают доской или фанерой. Дверцу устанавливают на ту сторону лаза, от которой будет производиться раскладка лестницы. Обычно это короткая сторона прохода.

Этап 2: сборка марша

В качестве заготовки можно использовать готовый или изготовленный самостоятельно лестничный марш. Следует учитывать, что общая высота должна быть больше расстояния от пола до потолка на 30–50 см.

Готовую лестницу распиливают на 3 равные части. Чтобы она могла складываться, сделанные заготовки соединяют петлями (уголками) таким образом, чтобы вся конструкция собиралась на одну крышку люка. На первом распиле крепят петли с одной стороны, на втором — на противоположной. Секции при складывании укладывают друг на друга.

На фото представлен установленный лестничный марш, сложенный вчетверо.

Этап 3: фиксация составляющих подъема

Когда люк и марш готовы, их можно соединять. Для этого верхнюю часть лестницы укладывают на дверцу люка так, чтобы при открывании косоур упирался в жесткое основание люка. Верхние части несущих балок соединяют с основанием дверцы. Фиксацию производят саморезами.

Верхний модуль лестницы закрепляют на крышке. Для удобства подъема на эту же часть крепят небольшие скобки-перила (см. фото выше).

Для плавного и удобного раскрывания лестницы к конструкции крепят специальные поддерживающие ручки-кронштейны, которые облегчают процесс трансформации.

Ручки-кронштейны можно приобрести в отделе фурнитуры строительного или мебельного магазина.

Подробный процесс монтажа представлен в видео.

Телескопический лестничный марш

Этот тип раскладывается по принципу подзорной трубы, то есть по одной оси.

Конструкция более жесткая из-за мощных механизмов фиксации полотна. Механизм сложно воспроизвести в домашних условиях, рекомендуется приобрести готовую раздвижную лестницу.

При желании можно распилить лестницу так же, как в предыдущем методе. Крепления, которыми удерживаются секции, соединяются особым образом. Для их передвижения нужны специальные бороздки на марше.

Дальнейшие действия:

1. По приведенным алгоритмам подготавливают люк, крышку.
2. Лестницу прикрепляют к крышке.

Процесс монтажа аналогичен сборке раскладного марша. В результате получается лестничный марш, который не раскладывается, а задвигается на чердак, прячется под дверь люка, когда она закрыта.

derevo-s.ru

Как установить люк на чердак с лестницей своими руками: пошаговая инструкция

Чердак – это отличное место для размещения различных старых вещей, одежды и прочих принадлежностей. Хотя, для его использования, нужно специальное обустройство люка, которое поможет без особого труда попасть на него. О разных типах люков для чердака и об их особенностях более подробно напишем ниже.

Выбор места люка на чердак и подготовка к работе

Назначение чердака – это обычно кладовое помещение. В нем хранят разные вещи, которые периодически или сезонно используют.

И чтобы быстро достать их, нужно иметь постоянный доступ к чердаку.

Для данных целей рекомендуется устройство люка, который позволит доставать из чердака, любую нужную вещь.

Есть два способа входа в чердачное помещение. При первом способе проделывается на фронтонной части, специальное входное отверстие, на котором монтируется чердачная дверь. Такой способ достаточно хорош и в потолке не обязательно делать отверстие и нарушать его общую целостность. При использовании двери, необходимо будет устанавливать специальную лестницу, а это требует определенных материальных затрат и сэкономить вряд ли получится. Второй способ, более легкий и заключается он в обустройстве люка на чердак, который будет располагаться на потолке.

При выборе места, на котором будет находиться люк, нужно будет просчитать, чтобы крышка люка свободно открывалась, без каких-либо препятствий.

Люк с лестницей

Помимо этого, дизайн люка, должен хорошо гармонировать с общим стилем дома.

Если планируется монтаж стационарной лестницы, то она также не должна создавать препятствие в свободном перемещении по комнате.

Если на потолке располагаются балки перекрытия, то нужно учесть, чтобы люк не располагался именно на них, так как прочность потолочного перекрытия может существенно снизиться.

Люк на чердак своими руками должен иметь следующие особенности:

•  привлекательность;
• простота монтажа;
• надежность, прочность и безопасность;



Особенности и разновидности чердачных люков

Виды люков-лестниц

Люк на чердак в зависимости от своего расположения и конструктивных особенностей бывает:

•  горизонтального типа;
• вертикального типа;
• углового типа.

При первом варианте монтаж люка идет на поверхности потолка. Данные люки отличаются высоким удобством при эксплуатации и легкостью выполнения.

Второй тип люков называют еще лазом. Угловой тип люка устанавливается на мансардном помещении, при условии наличия покатого типа кровли.

Помимо этого, люки для чердака выполняют из дерева, металла, различного пластика и других прочих материалов. Но чаще всего, при строении люков применяется дерево.

Люк на чердак утепленный

Для сооружения утепленного люка необходимо применять следующую инструкцию:

1. Перед началом монтажа, необходимо сделать чертеж люка на чердак, в котором будет указана его форма, размер и особые конструктивные особенности.
2. Для сооружения каркаса люка необходимо подготовить доски, толщина которых будет ровна 2 см. Из них соорудите прямоугольную конструкцию.
3. Все углы должны быть ровными. Обычно, размер стандартного люка равен — 600х1200 мм. Размер люка также зависит от конституции людей, которые будут им пользоваться и соответственно от размера вещей, которые будут храниться на чердаке.
4. Дальнейший этап – это вырезание проема на потолке, при этом проем должен быть на 5 см больше, чем исходные размеры люка на чердак. Основная задача данного припуска – это обшивка проема при помощи специальной рамки.
5. При работе в деревянных домах, для производства люка подойдет такое же дерево, которое вырезается с потолка. Либо приобретите подходящую древесину в магазине.
6. При выборе древесины, лучше выбрать лиственницу, так как этот сорт дерева хорошо ведет себя при использовании и обладает высокими прочностными свойствами.
7. Сторона крепления петель на люке, будет зависеть от индивидуальных желаний хозяев.
8. Для придания дополнительной прочности крыши, нужно позаботиться об установке специальной диагональной распорки, ее фиксируют при помощи саморезов или стальных уголков.
9. Для обеспечения теплоизоляции дереянного люка, используйте утеплитель. Наиболее часто, применяют такой строительный материал, как и при утеплении чердачного помещения, например, минеральная вата.
10. Необходимо также учесть, что на дне крышки нужно установить пароизоляцию, так как данные виды утеплителей восприимчивы к сырости и влажной среде и может появится плесень.
11. Далее устанавливается фурнитура, т.е. различные защелки и доводчики. Установка уплотнителя по периметру люка позволяет предотвращать попадание холодного потока воздуха из чердака в комнату.
12. Рама с внутренней стороны обшивается с помощью наличника, для более красивого внешнего вида люка.
13. Заключительным этапом идет установка лестницы, которая помогает подниматься и спускаться с чердачного помещения.

Монтаж и установка люка на чердак

Монтаж и установка люка на чердак, купленного в строительном магазине немного проще, чем самодельный люк. Хотя, в данном вопросе существуют свои нюансы, которых обязательно следует придерживаться.

Стоимость магазинного люка напрямую будет зависеть от материала, из которого он выполнен. Цена на металлический люк на чердак, выше, чем деревянный.

Перед тем, как купить люк лестницу на чердак, необходимо предварительно провести замеры высоты потолка в комнате, и места установки лестницы.

Плюсами покупных магазинных сдвижных лестниц для люков считают:

• Легкость в использовании и компактность;
• Многофункциональность;
• Простота монтажа и установки;
• Красивый и привлекательный внешний вид.

Для раскладывания лестницы на чердак вам не потребуется прикладывать больших усилий. Благодаря этому, покупные модели выдвижных люков распространены гораздо больше, чем самодельные.

Для того, чтобы собрать люк и лестницу потребуется два человека. Один будет находиться на чердаке, и поднимать готовую конструкцию наверх.

Перед тем, как зафиксировать раму, на нижней части необходимо установить две доски, именно на них в будущем будет производиться укладка люка.

Далее вся конструкция монтируется на них и выравнивается специальными клиньями. Для качественного контроля ровности угловых соединений используйте строительный уровень.

За счет этого, вам удастся избежать различных деформаций люка в процессе его монтажа и установки. После фиксации лестницы на раме, люк крепится на нее шурупами.

При возникновении незначительного зазора, для его заполнения применяют монтажную пену.

Далее снимают доски, которые страхуют люк от перекоса, но следует учитывать, что пока монтажная пена полностью не застынет, использовать люк будет невозможно.

На лестнице боковые болты необходимо ослабить и она будет раскладываться до нужного размера. При перекосе, следует отрегулировать лестницу так, чтобы она стала достаточно ровной, сделать это можно с помощью перекручивания болтов.

Люк на чердак своими руками

Если вы планируете устройство люка для чердака на железобетонных перекрытиях, то рекомендуем обустраивать люк в местах стыка двух плит. Благодаря этому, вам удастся предотвратить снижения прочности всей конструкции.

Для производства стандартных или противопожарных люков на чердак необходимо проделать специальное отверстие, для бетонной плиты, при этом работы займут как минимум два часа. Для проделывания отверстия вам потребуется болгарка, со специальными насадками для металла, а также вам понадобится перфоратор, лом и кувалда.

Первым делом, необходимо сделать разметку, при этом размер отверстия на бетонной плите должен быть на пару сантиметров больше, чем размер люка.

Для получения строго вертикального торцевого участка люка, нужен будет перфоратор и сверло в нем, длина которого больше, чем толщина бетонной плиты.

Нужно следить, чтобы перфоратор находился строго вертикально по отношению к рабочей поверхности. В каждом из намеченных углов нужно просверлить по одному отверстию.

При помощи алмазного диска нужно прорезать одну из линий разметки. И необходимо строго следить, чтобы диск не соприкасался с арматурой, во избежание его порчи. После того, как прорези подготовлены, при помощи перфоратора найдите пустые участки бетонной плиты, просверлив их насквозь.

С помощью кувалды, разбейте плиту, в местах соприкосновения бетона с металлической арматурой, используйте лом.

Как только вы оббили весь бетон аккуратно срежьте всю металлическую арматуру, при помощи проведения нивелировки сгладьте все имеющиеся неровности, появившиеся на поверхности металла. Необходимо отметить, что от ровности и гладкости чердачного проема будет зависеть точность и качество установки люка.

Если вы планируется применять покупное устройство, то исходные размеры для чердачного проема в потолке должны быть указаны в технических показателях люка.



При выполнении люка на чердак своими руками, с каждой стороны следует оставить по два сантиметра.

Для изготовления люка на чердак, следует сначала соорудить раму, которая крепится в проеме при помощи анкеров. Для обеспечения плавного закрывания или открывания люка, нужно приобрести специальные доводчики.

И поверхность крышки должна быть похожей с отделкой потолка. Идеальный вариант — использование пенополистирольных плит, которые будут сверху обшиваться листами ДСП.

Рекомендации изготовления люка на чердак

Готовый чердачный люк должен быть оснащен при помощи уплотнителей и лицевых планок. И отверстие под его монтаж, и установку должно быть сделано с максимальной точностью.

Для проведения данного типа работ лучше взобраться на чердак и начать именно с этой части. Нужно разметить пол в соотношении с внешними размерами готового кожуха, на который будет устанавливаться люк.

Используйте болгарку для снятия верхнего слоя перекрытия. При наличии слоя гидроизоляции и утеплителя на потолке, нужно аккуратно их снять. Для того чтобы увидеть периметр финишного расположения люка в комнате, нужно проделать несколько отверстий.

Далее, нужно взять люк и приложить его на поверхность пола на чердаке, сопоставив его размеры с проделанными отверстиями. Каркас люка необходимо располагать в проеме как можно герметичнее. При наличии щелей, для их заделывания применяйте монтажную пену. И работу с ней начинайте только после тщательного и качественного выравнивания места положения люка.

Для надежной чердачной лестницы необходимо устройство специального обрамления, которое помогает обезопасить людей, проживающих в каркасном доме, от случайного падения.

При наличии с двух сторон стропил, с третьей стороны нужно будет установить балку, на которую будет фиксироваться люк.

Работы по монтажу и установке люка требуют определенных навыков и знаний. Максимальная нагрузка на люк и лестницу равна 200 кг.

Монтаж и установка люка, требуют выполнения следующих действий:

•  сборка каркаса и установка его в отверстие;
•  крепление обода на поверхности стропил сверху, либо на балках;
• крепление обода с нижней части комнаты;
• крепление крышки на люке;
• соединение люка с лестницей;
• итоговая проверка всей системы.

Пожарные люки на чердак

Данные люки имеют очень простые конструктивные характеристики. В основном они состоят из стальной рамы, утеплителем для которой используется негорючий материал, и стальной дверцы, которая защелкивается автоматически после ее закрывания.

Для входа на чердак монтируют выдвижную лестницу. Перед установкой данного люка, ознакомьтесь с его особенностями:

1. Огнестойкость до одного часа.
2. Толщина стали, из которой он выполнен, минимум 1 см. Возможность покрыть люк таким же материалом, как и отделка комнаты, чтобы обеспечить полную его гармоничность в интерьере.
3. Наличие специального негорючего термостойкого активного уплотнителя, при расширении которого блокируется попадание дыма на чердак или в комнату.
4. Внутреннее наполнение – это минеральная вата либо другой огнестойкий строительный материал.
5. Наличие фурнитуры (доводчики, ручки, замки – все высокого качества).
6. При установке люка на перекрытия из дерева, нужно дополнительно приобретать строительные материалы, которые будут устанавливаться между отверстием для люка и самим люком.
7. После люк монтируется и устанавливается в соответствии с выше описанными рекомендациями. Помимо этого, если вы устанавливаете покупное устройство, то особенности его монтажа описаны в его технических документах.

ТОП 9 магазинов, где я выгодно закупаюсь

ТОП 7 по товарам и мебели для дома:

7 лучших строительных и мебельных магазинов!

• Akson.ru- это интернет-гипермаркет строительных и отделочных материалов!
• homex.ru- HomeX.ru предлагает большой выбор качественных отделочных, материалов, света и сантехники от лучших производителей с быстрой доставкой по Москве и России.
• Instrumtorg.ru – это интернет – магазин строительного, автомобильного, крепежного, режущего и другого инструмента, необходимого каждому мастеру.
• Qpstol.ru — «Купистол» стремится предоставить лучший сервис своим клиентам. 5 звёзд на ЯндексМаркет.
• Lifemebel.ru- гипермаркет мебели с оборотом более 50 000 000 в месяц!
• Ezakaz.ru- Представленная на сайте мебель изготавливается на собственной фабрике в Москве, а так же проверенными производителями из Китая, Индонезии, Малайзии и Тайваня.»
• Mebelion.ru- – крупнейший интернет-магазин по продаже мебели, светильников, интерьерного декора и других товаров для красивого и уютного дома.

domsdelat.ru

особенности конструкций, размеры, пошаговая инструкция

Виды люков по конструкции

Люки-лестниц на чердак по способу монтажа

Преимущества

Устройство

Чердак позволяет решить проблему, столь актуальную в частном домостроении – как рационально использовать внутреннее пространство. Его можно превратить в жилое помещение, а можно сложить там различные старые вещи, одежду и прочее. Как бы то ни было необходимо обеспечить удобный выход под кровлю.

Лестница-люк на чердак обеспечивает беспрепятственный доступ в подкровельное пространство. Изготовить люки на чердак с лестницей своими руками (фото ниже) не особо сложно и вполне под силу домашнему мастеру.

Виды люков по конструкции ↑

Люки для чердака отличаются в основном по конструкции. Для входа на чердак устанавливают:

• чердачные люки с лестницей – выдвижной или стационарной;
• чердачный люк без лестницы, имеющий вид дверцы.

• Очевидно, что конструкция люка в последнем варианте наиболее простая. Да и по стоимости она будет самой дешевой. Фактически она представляет собой обычную откидную крышку и отдельную приставную к стене лестницу или стремянку.

Но нужно отметить и ряд неудобств:

• лестницу в этом случае придется где-то хранить, то есть надо будет ее все время переносить туда сюда из подсобного помещения, что крайне неудобно если она нужна постоянно;
• если же держать ее внизу, то она создаст массу неудобств для тех, кто находится в этом помещении.

• Установка чердачного люка с постоянной лестницей достаточно трудоемкий процесс, поскольку приходится не только собирать сам люк, но также выполнить монтаж лестницы на чердак, который довольно объемный и требует значительных усилий. Стационарную конструкцию не нужно постоянно выдвигать . Это, несомненно, плюс, но с другой стороны, она отнимает при этом немало полезного пространства. Такое решение оправдано, если чердаком пользуются постоянно, и дом достаточно просторный.

• Люк на чердак с лестницей, которая выдвигается или складывается, пожалуй, можно считать золотой серединой. Его устройство оптимально как с позиции финансов, так и трудозатрат. Выполнить его можно столь же просто, как и установить обычную дверцу. Остается только вынести лестничный трап. Подобную конструкцию можно собрать собственноручно, тем более что детали в основном можно приобрести готовыми. Размеры люка для чердачных лестниц отличаются в зависимости от их типа. Размеры чердачных люков с выдвижной лестницей, складывающейся по принципу «гармошки», достаточно малы, в то время как складные, состоящие из нескольких секций, требуют намного большего проема.

На заметку

Стандартно размер проема под люк составляет 0, 6 ×1,2 м.

При больших размерах люка на чердак целесообразно устанавливать двухдверные конструкции. Подобная рекомендация обусловлена тем, что при установке чердачных лестниц с люком , размеры которых по площади больше 0,5 м², полотно дверцы может прогибаться. Чтобы обеспечить достаточную жесткость уголков и равномерно распределить напряжение, необходимо ввести вторую дверцу.

Люки-лестниц на чердак по способу монтажа ↑

Люки на чердак с лестницей по способу устройства разделяют на:

• вертикальные. Их устраивают по принципу лаза;

чердачная лестница с вертикальным люком

• горизонтальные. Эта одна из самых распространенных конструкций, которая представляет собой типичный потолочный люк с лестницей на чердак. Для его изготовления используют металл, дерево, пластик или другой материал. При выполнении установки своими руками обычно применяют дерево;

На заметку

При оборудовании лестницы на холодный чердак , как правило, рекомендуется выбирать утепленный люк в потолок .

• угловые. Обычно, для их установки выбирают покатый скат в мансардном помещении.

• ревизионные. Это скрытые потолочные люки, которые обеспечивают доступ к всевозможным инженерным коммуникациям в частном доме, проходящим выше.

Как правило, горизонтальные, вертикальные и мансардные люки с лестницей – распашные, то есть однодверные.

Преимущества ↑

• Такая система компактна. В закрытом положении крышка, сливаясь с потолком, практически незаметна.
• Изящество конструкции «обманчиво», ведь она может выдержать вес до четверти тонны.
• Установка не требует особых усилий и под силу домашнему мастеру .
• Система проста в использовании и отличается высокой функциональностью. Лестницу можно легко убрать после использования.
• Прочные материалы, используемые при изготовлении конструкции, обеспечивают ей надежность и долговечность.
• Разнообразный дизайн позволяет гармонично вписать ее как в классический, так и современный интерьер.

Устройство ↑

Установку люка проводят поэтапно в точном соответствии с определенной схемой.

Чертеж чердачного люка ↑

Конструкцию проектируют с учетом таких параметров как

• его положение;
• высота перекрытия;
• размеры проема и крышки.

Через проем должно быть максимально удобно подыматься на чердак, более того, размеры проема не должны препятствовать раскладыванию даже самой большой лестницы.

При выборе места расположения проема учитывается также и состояние перекрытий на месте предполагаемой установки. Конструкция должна попасть между балками, чтобы сохранить целостность стропил.

Рекомендуем

Если тем не менее придется частично вырезать балки, то необходимо принять меры, чтобы прочность несущей системы не снизилась. Оптимальным решением станут поперечные перемычки, которые закрепляют между соседними стропильными балками.

Направление люка и его расположение должно зависеть именно от направления стропил чердака.

Рекомендуется учитывать также направление стропил – проем должен опираться на стропила с трех, а еще лучше с четырех сторон.

Важно

К выбору месторасположения конструкции нужно отнестись ответственно, так как результатом ошибки станет отверстие проема в потолке, скрыть которое в последующем будет довольно сложно.

Остановимся более подробно на процессе устройства потолочных люков с лестницей. Это поможет позволит изготовить горизонтальную конструкцию собственноручно.

Проем ↑

Процесс выполнения проема для разных типов перекрытия имеет свои особенности.

Деревянное перекрытие

• Работы начинают с выполнения разметки. При этом нужно учесть, что проем по своим размерам должен превышать готовый люк не менее, чем на 50–60 мм. При этом ориентируются на толщину досок, предназначенных для выполнения рамки, и вид утеплителя, которым в дальнейшем будет скомпенсирован зазор.
• Затем переходят к выпиливанию отверстия проема на чердачном перекрытии деревянного дома.
• Сначала необходимо с осторожностью прорезать верхний слой, не затрагивая утеплитель. В случае утепленного чердака нужно аккуратно прорезать также слои гидро- и теплоизоляции, но не торопиться вытягивать их наружу.
• Отверстие продолжают прорезать снизу. Так будет намного удобнее и более надежно.
• Выпиленную часть потолочного покрытия в дальнейшем можно использовать для отделки крышки.
• Проем необходимо дополнительно укрепить, закрепив близ него деревянный брус, который соединяют с основными элементами несущей системы.

Бетонные плиты

Бетон, безусловно, прочный материал, поэтому сделать проем в этом случае будет сложнее. Тем не менее, при наличии нужных инструментов с созданием проема можно справиться за час-полтора.

Рекомендуем

Проем нужно выполнять на месте стыка железобетонных плит: так перекрытие сохранит свою прочность.

• Размечают периметр отверстия и по полученным линиям прорезают бетон. Для этого необходима болгарка и диск для металла с алмазным напылением. Прорези выполняют с обеих сторон плиты. В процессе резки не доходят до арматуры, так как эти диски с ней попросту не справятся – только сгорит напыление.
• Ровности углов добиваются с помощью перфоратора. Сверло его при этом должно быть длинее толщины перекрытия. Инструмент держат строго вертикально и высверливают по одному сквозному отверстию в каждом углу.
• Перфоратором высверливают насквозь и полые участки в железобетонной плите.
• Остатки плиты, закрывающие арматуру, разбивают кувалдой. Там где она стыкуется с арматурой, бетон, можно доломать ломиком.
• После того как будет оббит весь бетон, нужно аккуратно срезать арматуру.
• Поскольку по периметру проема устанавливают раму, отверстие проема должно быть очень аккуратным. Для этого его внутренние грани выравнивают и сглаживают алмазным диском.

Рекомендуем

Проем в бетонном перекрытии усиливают при помощи железных уголков, которые соединяют плиты воедино. Таким образом, они начинают поддерживать друг друга.

Сборка рамы ↑

Рама,изготовленная из досок толщиной в 20–30 мм, обеспечивает основанию дополнительную прочность. По форме она может быть прямоугольной или квадратной и соответствовать размеру отверстия проема. При сборке особое внимание уделяют точному соблюдению перпендикулярности сторон рамки. После завершения работ ее устанавливают в проем и закрепляют на анкеры.

Крышка ↑

Дверцу в домашних условиях проще сделать из пиломатериалов: фанеры или досок.

• Она должна быть прочной, особенно если к ней должна крепиться лестница, но не массивной. Ведь ее придется часто открывать и закрывать.
• В любом случае ее усиливают, установив с обратной стороны по диагонали поперечину, которую закрепляют, используя стальные уголки или гвозди.
• К раме крышку крепят на дверные петли с учетом ее рабочего направления.

механизм чердачной лестницы с люком

• Плавную работу дверцы обеспечит установка доводчика.
• Необходимо оснастить ее также замковым механизмом.

На заметку

Можно, конечно, приобрести готовую чердачную лестницу с люком (фото ниже). Этот вариант устройства люка на чердак намного проще, так как в этом случае приходится работать с рамой и крышкой, уже собранными заводом-изготовителем. После подготовки проема последующие этапы установки системы выполняют согласно инструкции.

Утепление ↑

Завершающий этап монтажных работ – теплоизоляция конструкции. Это особенно важно, когда речь идет об устройстве входа в холодный чердак. Последовательность выполнения теплоизоляции аналогична устройству утепления перекрытия чердака. Для утепления больше всего подходит экструдированный пенополистирол или минеральная вата. Выбрав плиты нужной толщины, можно эффективно заполнить зазоры между люком и проемом на потолке.

• для начала на крышку укладывают пароизолирующий материал;
• следующим слоем будет теплоизоляция;
• щели в раме заделывают строительной пеной и устанавливают уплотнительный контур из резины;
• утеплитель закрывают пароизоляцией и зашивают декоративной отделкой, к примеру, пластиком, ДСП или вагонкой.

В заключение посмотрите, как сделать люк на чердак на видео

© 2019 stylekrov.ru

stylekrov.ru

Лестница с люком на чердак: выбор конструкции

Самая удобная лестница – складная

Даже в самом просторном доме, дополнительные места для хранения лишними не бывают. Поэтому многие домовладельцы стараются по максимуму использовать пространство чердака. А чтобы попадать на него без проблем, нужна лестница с люком на чердак. Причем, она должна быть удобная, безопасная и, желательно, гармонично вписывающаяся в интерьер.

Какими бывают такие лестницы, какой вид выбрать в том или ином случае, и на что обратить внимание при выборе? Если вас интересуют ответы на эти вопросы, вы найдете их в данной заметке.

Содержание статьи

Требования к конструкции

Первое, что нужно сделать – определиться с местоположением люка и лестницы. Через то место на потолке, которое кажется вам самым удобным, может проходить несущая балка перекрытия. Или над ним окажется мало места на чердаке для того, чтобы встать на выходе в полный рост.

Сама лестница не должна мешать свободному проходу. А в случае со складной или раздвижной конструкцией, она при раскладывании не должна задевать мебель и другие предметы в комнате. Если подходящее место найдено, можно переходить к изучению требований к самим конструкциям.

Что касается люка:

• Он должен быть очень прочным, чтобы по нему можно было ходить без риска провалиться вниз;
• Размер люка с лестницей на чердак, должен быть не менее 0,8 кв.м. — иначе вам будет неудобно выходить через него, особенно с поклажей в руках;
• Если вы живете в доме круглый год, а подкровельное пространство не отапливается, необходимо позаботиться о качественном утеплении выхода на чердак, так как основные теплопотери происходят как раз через потолок;

Утепленный люк с лестницей на чердак с прокладкой из минваты

• Если чердачное помещение жилое, вокруг люка необходимо установить ограждение.

Теперь о лестницах:

• Её ширина должна быть не менее 60 см;
• Высота по вертикали – не более 250 см;
• Рекомендованный уклон – не более 65 градусов к горизонтали;

Оптимальные размеры чердачной лестницы и люка

Это важно. Если места совсем мало, и лестница встает только с большим уклоном, то инструкция по технике безопасности требует передвигаться по ней только лицом к ступеням.

• Конструкция должна быть устойчивой, прочной и выдерживать вес самого крупного человека в доме.

Ещё одно требование, которому должна соответствовать и лестница, и люк на чердак, относится не к самим конструкциям, а к их внешнему виду. Он должен гармонично сочетаться с дизайном помещения.

Из каких материалов делают чердачные лестницы

Самые популярные материалы, из которых изготавливают лестницы с люком для чердака, это дерево, металл и некоторые виды пластика. А выбор зависит от расположения лестницы (снаружи или внутри дома), типа конструкции и требований дизайна.

• Дерево – самый распространенный и доступный вариант. Из него чаще всего делают внутренние лестницы, но и в этом случае древесина нуждается в обработке составами, препятствующими гниению, возгоранию и порче насекомыми. А если конструкция будет частью оформления интерьера, то и лакокрасочными материалами.

Деревянная лестница

Совет. Если вы пользуетесь чердаком от случая к случаю, выбирайте древесину сосны – её цена самая доступная. Конструкцию в этом случае можно выбрать приставную, и убирать лестницу в чулан или кладовку, когда в ней нет надобности.

• Металл – материал более прочный и долговечный. Для лестниц обычно используют алюминий и его сплавы, а также нержавеющую сталь. Но последняя обладает немалым весом и стоимостью, поэтому её часто комбинируют с деревом или пластиком. Возможно изготовление лестниц и из черного металла, но его необходимо защищать от коррозии специальными красками.

Люк для чердака с лестницей из металла

• Пластик. Довольно редкий материал для применения в нашем случае. В основном пластик используется для изготовления отдельных элементов. Полностью же пластиковыми бывают только приставные лестницы.

Фото лестницы из стеклопластика

Совет. Из чего бы ни была сделана ваша лестница, она должна быть безопасной. Чтобы ноги не скользили по ступеням, а на руках не оставалось заноз, используйте накладки из резины или другого мягкого и нескользкого материала.

Виды чердачных лестниц

Конструктивно лестницы на чердак с люком подразделяются на: приставные, раскладные и стационарные.

Приставные

С точки зрения эксплуатации, этот вариант самый неудобный. Зато самый простой в исполнении, не требующий больших материальных затрат и выделения места под конструкцию.

Все можно сделать своими руками: и люк на чердак без лестницы, и саму лестницу. Впрочем, её можно купить, подобрав из готовых предложений изделие подходящей длины и дизайна.

Совет. Крышки для люка тоже можно найти в продаже. Но они, как правило, бывают плохо утеплены, поэтому об этом нужно будет позаботиться самостоятельно.

Приставные лестницы бывают разными как по материалу изготовления, так и по конструкции:

Выбирая или делая лестницу своими руками, нужно убедиться, что она входит в отверстие люка по ширине и не скользит по полу. Чтобы предотвратить скольжение, на нижние торцы косоуров надевают резиновые «башмаки» или просто приклеивают кусочки резины.

Стационарные

С этим вариантом все с точностью до наоборот:

• Пользоваться очень удобно, вход на чердак доступен в любое время и максимально безопасен;
• Изготовление стационарной конструкции требует немалых трудов и финансовых вложений, а сама она съест значительную площадь в помещении.

Обратите внимание. Если у вас запланирована приставная или стационарная лестница на чердак, люк придется делать открывающимся вверх.

Конструктивно такие изделия мало чем отличаются от внутренних лестниц на мансарду или второй этаж, особенно если чердаком пользуются часто. Если же он используется как склад сезонных вещей, а вход на него ведет из подсобного помещения, конструкцию максимально упрощают и уменьшают.

В небольших помещениях, самой сложной задачей становится найти место для стационарной лестницы. В таких случаях, на помощь приходят дизайнерские решения. Примером служат последние картинки: люк и лестница на чердак стали уникальным арт-объектом и дополнительными местами хранения. При этом, они органично вписались в интерьер, не занимая впустую полезное пространство.

Раскладные

А вот этот вариант представляет собой некий симбиоз первых двух со всеми их достоинствами, но без недостатков:

• Пользоваться раскладными конструкциями так же легко и безопасно, как стационарными;
• Когда они не нужны, то убираются за потолок одним движением руки, при этом, не требуя ни физических усилий, ни дополнительного места в кладовке;
• Это самое оптимальное решение и по финансовым и трудовым затратам.

Основное конструктивное отличие люков для таких лестниц, от стационарных и приставных – они всегда открываются вниз, а складной трап крепится к ним и прячется при закрытии на чердаке. Видимой в комнате остается только дверца, которую при желании можно замаскировать под потолочное покрытие.

Раскладные чердачные лестницы самые разнообразные по конструкции, принципу действия и материалам изготовления:

Изображение	Описание
Раздвижная	Чаще всего это металлическая конструкция из ромбовидных или овальных секций, складывающихся гармошкой. Её ещё называют ножничной за сходство с работой ножниц. Она самая компактная из всех и самая легкая. Но со временем механизмы, из которых состоит люк с лестницей на чердак, начинают скрипеть и требовать периодической смазки и подтягивания.
Складная	Складная конструкция состоит из нескольких секций, соединенных друг с другом шарнирными петлями или каретками. Первая секция фиксируется на крышке люка. Когда он открывается, прижатые к первой остальные секции раскладываются, превращаясь в обычную прямую лестницу. Это самый популярный вариант, хотя и не самый компактный. Его изготавливают, как из дерева или металла, так и из комбинации этих материалов. И он самый простой и доступный для самостоятельного изготовления.
Откидная	Откидные лестницы больше похожи на приставные, так как не прячутся за люком, а откидываются вертикально или в сторону к стене, в зависимости от конструкции. Они не зависят от люка, а в сложенном виде практически не занимают места. Трапы, откидывающиеся в сторону, крепятся к стене внутренней тетивой на карточные петли, а в сложенном положении фиксируются на ней с помощью крючка или шпингалета.
Телескопическая	Механизм выдвижения телескопических лестниц зависит от материала изготовления направляющих. Это могут быть металлические трубы разного диаметра, поочередно задвигающиеся друг в друга, или деревянные направляющие со специальными механизмами. Ступени-перекладины при складывании сдвигаются вплотную друг к другу, а при раскладывании встают на отведенные им места.

Видео подборка

Заключение

Если до недавнего времени вход на чердак делался преимущественно с улицы, через специальную дверцу во фронтоне, то сейчас владельцы загородных домов и дач стараются устроиться с большим комфортом.

Люки на чердак с лестницей из дома, позволяют пользоваться помещением под крышей в любую погоду и в любое время суток, что гораздо удобнее и безопаснее. Если вы тоже решили обзавестись подобной конструкцией, посмотрите видео в этой статье и выберите самый оптимальный для ваших условий вариант.

olestnicah.ru
