Размер ондулина для крыши – Размеры ондулина для крыши, технические характеристики и инструкция по монтажу!

Для обеспечения вентиляции можно использовать подкладочный ковёр или схожий по свойствам материал.

Крыши сложных геометрических форм необходимо разбивать на более простые элементы и затем суммировать их площадь с поправкой на раскрой ондулина. Усложняющие элементы, такие как дымоходы, вентиляционные трубы и окна, рассчитываются наиболее тщательно, а ондулин берётся с увеличенным запасом. Чем меньше угол наклона скатов, тем больше должен быть перехлёст листов при монтаже.

Для иллюстрации процесса расчёта возьмём упрощённый пример. Количество необходимых листов рассчитывают путём деления суммарной площади крыши на полезную площадь листа ондулина. То есть если площадь крыши равна 100 м2, а эффективная площадь листа составляет 1.6 м2, то получаем 100:1,6 = 62.5. Это значит, что на заданную площадь необходимо закупить 63 листа кровельного материала.

Измеряя крышу вальмовой или иной, более сложной конструкции, необходимо учитывать повышенный расход ондулина при раскрое. Два ската вальмовой крыши имеют форму трапеции, а другие два — треугольные, что подразумевает больший расход материала в виде обрезков. Эти факторы необходимо учитывать при подсчете необходимого количества кровельного материала.

Крепят листы ондулина к обрешётке специальными гвоздями, которые имеют металлическую и резиновую шайбы. Они предотвращают попадание влаги через крепёжные отверстия, а сама конструкция гвоздей помогает плотно прижать лист к подложке. Это продлевает срок службы кровли и повышает ветровую устойчивость всей конструкции крыши. На один лист ондулина требуется 20 гвоздей, а на вспомогательные элементы — от 5—18 штук, в зависимости от сложности крепления.

Монтажные работы нужно проводить в мягкой обуви, чтобы не повредить листы материала.

Требования при монтаже

При монтаже кровли нужно выполнять ряд требований, которые сводятся к следующему:

• работы производятся в диапазоне температур от 5 о до 30 оС;
• ондулин нельзя растягивать, потому что можно нарушить его структуру и снизить прочность;
• внимательно следить за горизонтальностью укладки листов;
• крайние листы монтировать по фронтону с одной стороны, с выносом на 5 см ниже карниза;
• фиксируют лист сначала по углам, затем снизу и далее в шахматном порядке;
• закрепив два нижних листа, следующий верхний лист надо разрезать пополам и положить с нахлёстом на нижний, для обеспечения оптимальной прочности кровли;
• резать материал можно электролобзиком или ножовкой, предварительно смазав лезвие маслом.

Заключение

Таким образом, мы рассказали о свойствах ондулина, о размерах, способах расчёта и укладки данного вида кровли, чтобы облегчить его покупку и дальнейший монтаж на крыше вашего дома. Пусть он послужит вам долго и защитит дом от осадков!

stroicod.ru

Размеры листа ондулина для крыши: полезная площадь

Все больше частных застройщиков отдают предпочтение ондулину, как кровельную материалу. Ошибочным такой выбор назвать никак нельзя, просчеты допускаются позже, при подсчетах необходимого количества кровельного покрытия.

Перерасчет приведет к лишним тратам, недочет к проблемам с покупкой материала необходимого цвета и размера. В данной статье мы подробно разберемся, какой размер листа ондулина необходимо использовать при расчетах и как исключить вероятность ошибки.

Содержание.

1. Что такое ондулин: технические характеристики.

2. Размер листа ондулина – полезная площадь.

3. Расчет количества листов для укладки кровли.

4. Тонкости монтажа.

5. Видео — расчет ондулина для крыши.

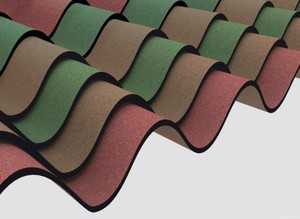

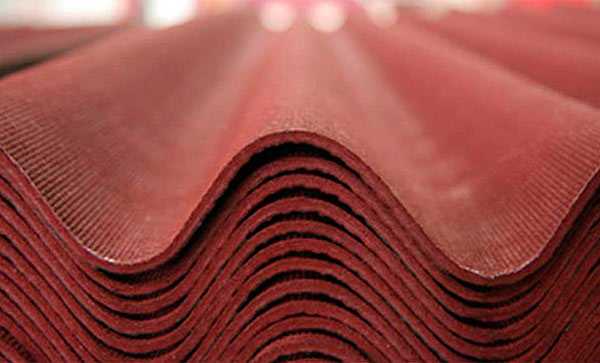

Что такое ондулин: технические характеристики.

Ондулин – современный кровельный материал, появившийся на рынке 50 лет назад благодаря французским производителям. Лист ондулина имеет волнообразную форму, изготовлен из целлюлозы с битумной пропиткой. Благодаря использованию в составе алкидных смол покрытие отличается высокой стойкостью к выгоранию и резким температурным изменениям.

Ондулин – это экологически чистый, недорогой материал, с большим сроком службы (более 50 лет). Имеет небольшой вес, что существенно упрощает процесс монтажа. Единственный минус, который можно отметить – это горючесть целлюлозы. Но данную проблему решили производители, покрыв листы специализированными составами.

Размеры ондулина практически у всех производителей имеет строго стандартные параметры, погрешности допускаются, но минимальные, не более 5 мм.

Технические характеристики кровельного покрытия:

• Длина листа – 2 м.

• Ширина – 95 см.

• Толщина ондулина – 3 мм.

• Высота профиля – 36 мм;

• Количество волн – 10 штук.

• Вес 1 листа – около 6 кг.

Размер листа ондулина – полезная площадь.

Высчитывая нужное количество листов ондулина для крыши, застройщики часто ошибаются – не учитывают, что материал укладывается с нахлестами. Вертикальные и боковые нахлесты существенно уменьшают полезные размеры листа ондулина для крыши, и полезная площадь уменьшается с 1,9 кв.м, до 1,6 кв.м.

Если кровля имеет сложную форму, является многоскатной, то рабочий размер ондулина сокращается еще больше и будет составлять 1,3 кв.м.

Расчет количества листов для укладки кровли.

Данный расчет очень ответственный, но выполнить его самостоятельно вполне возможно.

• Первое, что необходимо сделать — это высчитать площадь крыши. Для этого необходимо всю поверхность крыши разбить на простейшие геометрические фигуры. Далее вычислить площадь каждой из них и сложить полученные данные.

Важно: площадь крыши высчитывается не по размерам дома, а по уровню карнизных свесов.

1. Угол наклона от 5 до 10 градусов – полезные размеры листа ондулина с учетом нахлестов 1,29 кв.м (размер вертикального напуска 30 см + 30 см бокового нахлеста).

2. Угол наклона от 10 до 15 градусов – 1,54 кв.м. (нахлест 20 см + напуск 20 см).

3. Угол наклона от 15 градусов и более – 1,56 кв.м. (нахлест 15 см + напуск 15 см).

• Третий этап – делим полученную площадь крыши на полезную площадь листа ондулина.

• Четвертый этап – прибавляем к полученным результатам от 5 до 10 % материла. Чем сложнее крыша, тем больше квадратных метров материла необходимо закупить на запас.

Тонкости монтажа

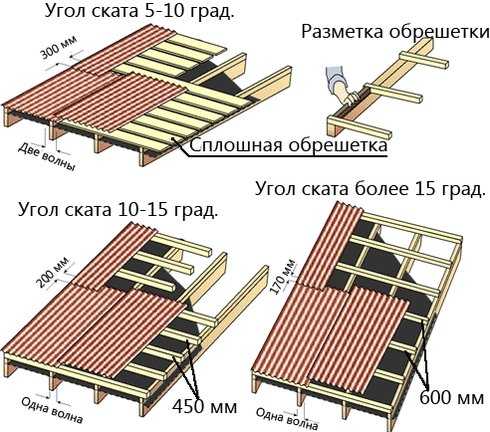

Ондулин не требует сложного монтажа. Укладка осуществляется на обрешетку из деревянных реек или досок. Толщина и шаг обрешетки строго зависит от угла наклона кровли:

• Если кровля имеет маленький угол наклона до 10 градусов, то обязательна сплошная обрешетка (может быть использована фанера и доски).

• Крыши с 10-15 градусным уклоном собираются на обрешетку с шагом в 45 см.

• Угол наклона более 15 градусов допускает обрешетку с максимальным шагом – 60 см.

Важно: при сборке кровли должна быть строго соблюдена линейность стыков (и по горизонтали и по вертикали). Прежде чем закрепить лист необходимо убедится, что он лежит ровно по отношению к остальным и только тогда его окончательно закрепить.

Кровля из ондулина не допускает перехлест одновременно четырех листов в одном углу. Чтобы избежать данной ситуации профессионалы советуют начинать второй ряд с половинки листа.

С учетом технических характеристик материала и правил безопасности при монтаже ондулина ходить по покрытию можно только в мягкой обуви, становится исключительно на вершину профиля (не между волнами).

Видео – расчет ондулина для крыши

Добавить комментарий

www.stroy-krov.ru

Размер листа ондулина для крыши: полезная площадь, вес, нахлест

Ондулин – востребованный материал для строительства и ремонта крыши различных объектов, как промышленного, так и жилого значения. Иногда его называют просто еврошифером. Среди положительных особенностей выделяют широкую цветовую гамму, удобный размер листа ондулина, привлекательный внешний вид. Простота монтажных работ и долговечность службы позволяет использовать материал для обустройства крыш и коммерческих объектов. Этот строительный материал уже более полувека пользуется огромным спросом для обустройства кровли, ее ремонта и реконструкции.

Планируя обустройство кровли, возникает вопрос, какое количество материала необходимо. Нередко случается так, что в середине строительного процесса приходится докупать недостающий ондулин. Чтобы исключить подобную ситуацию, стоит заранее узнать размер листа ондулина. Расчет количества требуемого материала проводят с учетом возможных проблем в строительстве. Если опустить эту простую рекомендацию, можно столкнуться с тем, что не будет в наличии ондулина требуемого размера или цвета.

Основные достоинства покрытия

Вес каждого листа ондулина для крыши достигает 3 кг на каждый метр квадратный. Это позволяет укладывать покрытие на старый кровельный материал, исключая необходимость в классическом монтаже. Французский производитель дает гарантию на изделие сроком на 15 лет. Однако ондулин служит обычно намного дольше – до 50 лет.

Отличительной чертой становится отсутствие вредных или токсических веществ в составе. Среди компонентов выделяют только чистые и безопасные, которые не наносят вред здоровью. К ним относят очищенную целлюлозу, которую дополнительно пропитывают эфирными маслами, нефтяным битумом, модификаторами и природными пигментами для получения цвета.

Технология производства материала для крыши достаточно проста. Первым этапом становится очистка целлюлозы от примесей и мусора. После этого ее пропитывают модификаторами с пигменами, позволяющими получить требуемый оттенок. Результатом становится пульпа, представляющая собой влажную субстанцию. Следующим этапом становится прессование пульпы и ее сушка. В результате этого ондулин приобретает характерную волнистую поверхность.

Дополнительно полученную целлюлозную основу пропитывают нефтяным битумом с обоих сторон. Окончательным этапом становится упаковка материала в специальную термоусадочную пленку. Каждая упаковка содержит этикетку с требуемой информацией, включая размеры ондулина. При этом полезная площадь ондулина достигает 1,9 метров квадратных.

Среди достоинств листов материала для крыши следует также выделить следующие:

1. Стойкость к любым погодным явлениям. Лист легко выдерживает температуру от -40 до +80 градусов, а также ветер скоростью до 200 километров в час.
2. Оптимальный коэффициент шумопоглощения.
3. Способность выдерживать нагрузку в среднем до 300 килограмм на метр квадратный.
4. Стойкость к разрушению биологического характера, включая воздействие масел, щелочей и кислот.
5. Эстетичный внешний вид.
6. Внушительный срок службы ондулина.
7. Простота монтажных работ и доступность самостоятельного выполнения.

Разнообразие размеров материала

Одним из дополнительных достоинств материала для крыши можно назвать то, что размер ондулина стандартизирован. Это избавляет от многих проблем при покупке и делает расчет требуемого количества предельно простым. Зная размер, рассчитать требуемое количество листов для собственной крыши несложно.

Следует понимать, что стандартные размеры листа ондулина – это также и гарантия качества. Если вы увидели в магазине товар с существенными отличиями по ширине или длине, скорее всего перед вами подделка. Лучше всего отказаться от такого материала и выбрать стандартизированный вариант.

Сами размеры следующие:

1. Длина листа для крыши достигает 2000 мм. Сделано это было специально для удобства выполнения расчетов.
2. Ширина материала достигает 950 мм. Именно этот размер считается наиболее удобным для организации крыши любой площади.
3. Толщина листа равняется 3 мм. При этом данный показатель может иметь небольшие погрешности как в сторону увеличения, так и в сторону уменьшения толщины. Браком лист с погрешностями считаться не будет.
4. Площадь одного листа составляет 1,9 метров квадратных.
5. Полезная площадь одного листа составляет 1,6 метров квадратным с учетом нахлестов по вертикали или горизонтали.
6. Вес листа ондулина достигает 6 килограмм.
7. Высота волны профиля составляет 36 мм. На каждом листе расположено 10 волн с шагом в 95 мм.

Производить расчет требуемого количества листов для крыши следует с учетом поперечного и продольного нахлеста. Если опустить это, приобретенного количества скорее всего не хватит и возникнет необходимость в том, чтобы докупать материал.

Если планируется обустроить стандартную двухскатную кровлю, которая имеет простую форму и не имеет каких-либо сложных элементов архитектуры, стоит учесть наклон ската и площадь кровли. Например, площадь достигает 100 метров квадратных, а наклон ската – 15 градусов. В этом случае придется приобрести 8 коньковых элементов и 63 листа материала.

Полезные рекомендации по монтажу

Инструкция монтажа листов ондулина стандартна при сравнении с другими кровельными материалами. Вес листа небольшой, а габариты стандартные. Именно поэтому никаких сложностей не предвидится. Однако стоит обратить внимание на полезные рекомендации монтажа. Среди них следующие:

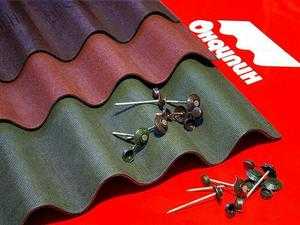

1. Покрытие крепят с помощью гвоздей для ондулина. Приобретать их дополнительно нет нужды, так как крепежи идут в комплекте с самим материалом. На каждый лист допускается применение 20 гвоздей, что станет гарантией стойкости к значительным ветровым нагрузкам.
2. Рабочая температура, при которой допускается выполнение монтажных работ, составляет до 30 градусов выше нуля. Рабочая температура не может превышать это значение, так как в этом случае монтаж будет достаточно сложным.
3. Если требуется перемещаться по уже уложенным листам, следует наступать исключительно на гребни.
4. Укладка материала исключает растягивание. Это объясняется растягивающим свойством ондулина. Если опустить эту рекомендацию, покрытие будет смотреться волнами.
5. Количество нахлестов и их параметры строго соблюдаются во время монтажа. Нахлест по ширине должен составлять 1-2 волны, а по длине не превышать 17-30 см (зависит от наклона крыши). При этом нахлест выполняют в одном из углов крыши.
6. Второй ряд материала начинают укладывать с половины покрытия листа. Это приведет к образованию достаточно большого нахлеста, повышающего надежность и долговечность кровли.

Помните, что самым сложным этапом является именно выбор андулинового материала для крыши. Здесь важно учесть площадь самой крыши, сколько весит лист, какая его толщина, высота волны, ширина и длина листа. Сам расчет производят с учетом нахлеста волнового материала. В этом случае выбор будет осуществлен правильно и монтаж покажется более простым рабочим процессом.

Ондулин – качественный и востребованный материал, который сделает любую крышу более привлекательной и надежной. Его стоимость доступная. Широкая цветовая гамма позволяет подобрать оттенок, который подойдет для конкретного дома. Универсальное кровельное покрытие допускает и работу с криволинейной крышей благодаря способности гнуться. В процессе эксплуатации покрытие легко выдерживает значительные ветровые и механические нагрузки, погодные условия. При этом материал имеет низкий уровень поглощения воды. Это позволяет ему без потери эксплуатационных характеристик выдерживать около 100 циклов «замерзания и оттаивания».

Посмотрите еще статьи:

kryshagid.ru

Как правильно рассчитать количество ондулина для ремонта кровли

Практически все поставщики делают расчет потребности в кровельных материалах. Проблема заключается в том, что расчет производится специальной программой, которая берет за основу потребность в материалах для плоской крыши размером 10х10 м. Как следствие, после таких расчетов приходится докупать десяток гвоздей или лист кровельного материала. Это просто неприятно, когда живешь в городе, в паре километров от горе – продавца. Когда приходится ехать из поселка или села километров пятьдесят в одну сторону это еще и накладно. Дабы сэкономить ваши время, деньги, нервы расскажем, как самостоятельно рассчитать потребность в материалах при монтаже или ремонте кровли ондулином.

Для начала крышу необходимо измерить. Размеры от конька до низа крыши в разных точках наверняка будут разными. Для производства расчетов принимаем максимальный размер.

Для наглядности расчета предположим, что площадь крыши вашего дома составляет 120 кв. м, длина конька составляет 12м, длина ендов 6 м, фронтон имеет длину 4 м. Ну и из крыши торчит одна труба периметром 1.5 м.

Расчет количества листов ондулина

Стандартный лист ондулина имеет длину 2м, ширину 0,95м, на нем расположено 10 волн шириной 9.5 см каждая.

Ондулин относится к материалам, монтируемым внахлест. По краям на нахлест уходит 2 волны (на крайних листах одна волна выпускается наружу). Сверху и снизу нахлест составляет не менее 14 см (нижний ряд листов выпускается наружу вниз на 7 см). Если принять эти размеры нахлестов полезная площадь листа ондулина составит 1.6 кв.м.

Однако брать это значение при расчете будет не совсем верно. Величина нахлестов и. как следствие полезная площадь листов зависит от величины уклона крыши. Производителем рекомендовано следующее:

1. при уклоне 5-10 градусов полезная площадь листа составит 1.29 кв.м.;
2. при уклоне 10-15 градусов – 1.54 кв.м.;
3. при уклоне от 15 градусов — 1.56 кв.м.

Пусть уклон крыши моего дома будет более 15 градусов (большинство крыш строится с такими уклонами).

Потыкав пальцами в калькулятор получаете потребность — 77 листов.

Совет – приобретайте листы с небольшим запасом в 5 – 10 процентов в зависимости от сложности крыши. Берем дополнительно 6 листов.

Итого — 83 листа.

Однако это  не весь расчет.  Для того, чтобы  крыша вашего дома выглядела  законченной необходимо правильно выполнить расчет потребности в комплектующих. О том как это сделать мы расскажем  чуть позже.

www.onduline.ru

Расчет количества ондулина исходя из размера листа

Ондулин, как материал для кровельного покрытия, впервые зарекомендовал себя в пятидесятые годы прошлого столетия во Франции. Основателем считается 29-летний коммерсант Гастон Громье, который в предместье Парижа открыл небольшую фабрику по выпуску водостойких волнистых листов.

На сегодняшний день по прошествии более полувека этот наилучший вид кровельного материала по соотношению цена-качество производится во Франции, Испании, Бельгии, Турции, Польше, Малайзии, Украине, России и других странах. Используется в качестве материала для кровли более чем в ста странах на всех континентах земли.

Производство ондулина в современных условиях

Изготовление волнистых листов происходит с использованием только природных материалов. Отделочный материал для кровли ондулин имеет внешнее сходство по форме с применявшимся ранее шифером, но в своем составе не содержит асбестовой составляющей, разрушающей здоровье человека.

Современный материал состоит из целлюлозы, стекловолокна, очищенного битума, минеральных наполнителей и красящих веществ. Волокна целлюлозы, стекловолокна и минеральные наполнители в процессе производства под воздействием температур образуют многослойный гибкий пласт. Полученный слоистый материал пропитывается битумом для придания прочностных свойств.

Из него прессованием создается волнистая форма, высота и ширина волн подобраны с учетом эстетических параметров.
