Размер швеллер 20 – Размеры — Швеллер 20У
Швеллер 20 — вес 1 метра, размеры по ГОСТ, сортамент

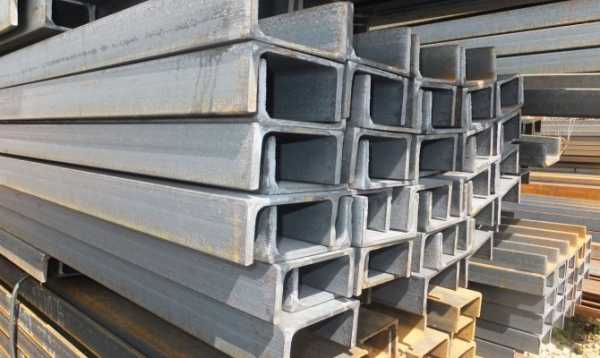

Стальной швеллер 20 – вид металлопроката с поперечным сечением П-образной формы с равными или неравными полками. Высота стенки – 20 см. Равнополочный швеллер 20 изготавливают способом горячей прокатки по ГОСТу 8240-97 или гибки на профилегибочных линиях в соответствии с ГОСТом 8278-83. Неравнополочные изделия производят путем гибки полосовых или листовых заготовок. Их сортамент соответствует ГОСТу 8281-80. Для изготовления продукции рядового применения используется углеродистая сталь обыкновенного качества разных степеней раскисления и качественная конструкционная. Для швеллера 20, рассчитанного на эксплуатацию под высокими нагрузками и/или в условиях низких температур, востребованы низколегированные стали типа 09Г2С.
Виды швеллера 20, основные характеристики
ГОСТ 8240-97 регламентирует производство нескольких видов горячекатаной продукции с П-образным поперечным сечением. В продажу горячекатаный швеллер 20 поступает хлыстами длиной 2-12 м. По заказу длина может быть больше.
- С уклоном внутренних граней полок. В маркировке указываются – высота полки в сантиметрах и буква «У». Продукция используется в каркасном строительстве, для усиления фундамента, устройства ферм, арочных перекрытий, сооружения малых архитектурных форм, создания несущих металлоконструкций различного назначения.
- С параллельными гранями полок. В обозначении присутствует буква «П». Как и продукция серии У, применяется в строительстве. Изделия с параллельными внутренними гранями полок удобны в тех случаях, когда необходимо плотное сопряжение по внутренней части сечения.
- С параллельными гранями полок экономичная серия (Э). Толщина стенки меньше, чем толщина стенки металлоизделий серии П.
- С параллельными гранями полок легкой серии (Л). Для швеллера 20 Л характерны уменьшенная длина полок, толщина полок и стенки, а следовательно, меньшие – площадь сечения, вес 1 м, выдерживаемые нагрузки, по сравнению с серией П. Продукция востребована в конструкциях, не предназначенных для восприятия значительных усилий.
- С уклоном внутренних граней полок специальной серии (С) – 20С, 20Са, 20Сб. Металлопродукция с индексами «а» и «б» обладает более мощным сечением, по сравнению с прокатом 20С.
Равнополочный гнутый швеллер 20, выпускаемый по ГОСТу 8278-83, может иметь полки шириной 50, 80, 100, 180 мм, толщину стенки – 3, 4, 5, 6 мм. Изготавливается из горячекатаных рулонных заготовок. Неравнополочные гнутые изделия производят в соответствии с ГОСТом 8281-80. Нормативом предусмотрены полки шириной 50 и 30 мм, толщина стенки – 4 мм.
Для повышения коррозионной стойкости металлопродукцию, изготовленную из «черных» углеродистых сталей, покрывают защитным цинковым слоем.
Таблица размеров и массы 1 м швеллера 20, выпускаемого по разным ГОСТам
| ГОСТ, определяющий сортамент швеллера 20 | Обозначение | Высота стенки, мм | Толщина стенки, мм | Ширина полки, мм | Ширина полки, мм | Толщина полок, мм | Масса 1 м, кг |
| ГОСТ8240-97 | 20У | 200 | 5,2 | 76 | 76 | 9,0 | 18,4 |
| 20П | 200 | 5,2 | 76 | 76 | 9,0 | 18,4 | |
| 20Л | 200 | 3,8 | 45 | 45 | 6,0 | 10,12 | |
| 20Э | 200 | 4,9 | 76 | 76 | 9,0 | 18,07 | |
| 20С | 200 | 7,0 | 73 | 73 | 11,0 | 22,63 | |
| 20Са | 200 | 9,0 | 75 | 75 | 11,0 | 25,77 | |
| 20Сб | 200 | 8,0 | 100 | 100 | 11,0 | 28,71 | |
| ГОСТ 8278-83 | 200 | 3,0 | 50 | 50 | 3,0 | 6,792 | |
| 200 | 4,0 | 50 | 50 | 4,0 | 8,953 | ||
| 200 | 4,0 | 80 | 80 | 4,0 | 10,84 | ||
| 200 | 5,0 | 80 | 80 | 5,0 | 13,42 | ||
| 200 | 6,0 | 80 | 80 | 6,0 | 15,91 | ||
| 200 | 3,0 | 100 | 100 | 3,0 | 9,147 | ||
| 200 | 6,0 | 100 | 100 | 6,0 | 17,79 | ||
| 200 | 6,0 | 180 | 180 | 6,0 | 25,33 | ||
| ГОСТ 8281-80 | 200 | 4,0 | 50 | 30 | 4,0 | 8,298 |
treydmetall.ru
Швеллер 20 – все характеристики и ГОСТы горячекатаного изделия + Видео
Швеллер 20 – одно из самых универсальных горячекатаных стальных изделий, используется практически во всех сферах деятельности человека. В отличие от многих других типоразмеров, этот применяют не только при строительстве объектов различного назначения, для сооружения и изготовления конструкций и оборудования, а также в мостостроении, но и еще в автомобиле- и вагоностроении. Соответственно, и производят его по нескольким ГОСТам сортамента, каждый из которых устанавливает свои требования к основным параметрам швеллера № 20 – размерам и предельным отклонениям от них.
1 Каковы особенности и типы горячекатаных швеллеров с профилем 20
Швеллер № 20 относится к горячекатаным изделиям из стали, у которых типоразмер обозначается номером профиля, а поперечное сечение имеет правильную П-образную форму. Они отличаются ото всех других швеллеров, причем от некоторых очень сильно, и их с ними спутать никак нельзя. Конечно, если иметь хоть какое-то представление о рассматриваемых и остальных швеллерных изделиях. Описание всех основных различий между ними приведено в 1-ой главе статьи о стальном швеллере № 16. И, разумеется, ознакомившись с этим материалом, можно будет получить представление об особенностях рассматриваемого изделия с профилем № 20. И тогда станет ясно, например, что гнутых швеллеров 20 не выпускают.
Существует три типа швеллеров №20
Рекомендуем ознакомиться
Производят швеллеры типоразмера 20 трех основных типов и по соответствующим ГОСТам сортамента. Эти стандарты устанавливают виды и сортамент (перечень типоразмеров) выпускаемых по ним металлоизделий с соответствующими размерами, площадью и формой поперечного сечения, длиной, весом 1 метра, предельными отклонениями (допусками) от данных величин и иными характеристиками, которые рассчитаны по этим параметрам и зависят от них.
Три типа швеллеров № 20 и ГОСТы на них следующие:
- общего и специального предназначения – по стандарту 8240-97;
- специальные, используемые в автомобильной промышленности – по 19425-74;
- предназначенные для вагоностроения – по 5267.1-90.
Кроме того, на эти швеллеры распространяются еще несколько ГОСТов – это стандарты технических условий. Они приведены в конце статьи.
2 Серии и виды изделий № 20 каждого ГОСТа
Уже из предшествовавшего описания типов швеллерной продукции с профилем № 20 можно сделать вывод, что больше всего ее видов должны производить по ГОСТ 8240. Так оно и есть. По этому стандарту изготавливают 5 видов (серий) горячекатаных профилей, деление выполнено по форме и размерам разреза поперечного сечения изделий. Обозначения и названия серий следующие:
- У – швеллерный прокат с полками, грани которых с внутренней стороны изделия имеют уклон;
- П – с полками, у которых параллельные грани;
- Э – экономичные швеллеры, у которых грани полок параллельны;
- Л – прокат легкой серии, у которого грани полок параллельны;
- С – специальные швеллеры, у которых грани полок с внутренней стороны изделия имеют уклон.
Кроме того, продукция серии «С» выпускается трех видов: в обычном исполнении и 2 типа – в утяжеленном. Последние профили отличаются от первого более широкими полками и толстыми стенками и обозначаются соответствующей дополнительной маркировкой: буквами «а» и «б». И в общей сложности получается, что по стандарту 8240 изделия с профилем № 20 производят семи видов, то есть серий, обозначаемых соответственно: 20У, 20 П, 20Э, 20Л, 20С, 20Са и 20Сб.
Больше всего швеллеров №20 производится по ГОСТ 8240
И дополнительно в зависимости от величины перекоса полки швеллеров этого стандарта их делят по точности изготовления на: продукцию высокой категории точности, повышенной, обычной. Специальные швеллеры для автопромышленности стандарта 19425 производят только 1-го вида (серии): 20С. Но по точности прокатки изделия подразделяют на: A – высокой точности, B – обычной.
Швеллерный прокат для вагоностроения стандарта 5267.1 производят 3 серий: 20B, 20B-1 и 20B-2. Эти виды отличаются между собой шириной полки и толщиной стенки.
3 Размеры, вес и прочие характеристики всех серий швеллеров
Ниже приведены лишь основные параметры швеллерного проката № 20 для соответствующих серий: размеры сечения и масса 1 м. Все остальные технические характеристики, регламентируемые вышеуказанными стандартами сортамента (19425, 8240 и 5267.1), для каждого типа швеллера можно найти в самих этих ГОСТах. А для изделий, производимых по ГОСТ 8240, со всеми этими данными можно ознакомиться в статье этого сайта «Швеллерная продукция стандарта 8240».
Высота швеллеров (стенки) типа 20 составляет 200 мм независимо от ГОСТа
Независимо от серии и ГОСТа сортамента все швеллеры № 20 производят с высотой профиля (стенки) 200 мм. Остальные размеры по сериям и соответствующим стандартам:
| Серии швеллера № 20 | Номинальные размеры сечения в поперечном разрезе (кроме высоты), мм | ||||
| Ширина полки | Толщина полки | Толщина стенки | Радиус закругления между стенкой и полками с внутренней стороны | Радиус закругления на кромке полки | |
| не более | |||||
| для изделий ГОСТ 8240 | |||||
| 20У | 76 | 9 | 5,2 | 9,5 | 4 |
| 20 П | 76 | 9 | 5,2 | 9,5 | 5,5 |
| 20Э | 76 | 9 | 4,9 | 12 | 4 |
| 20Л | 45 | 6 | 3,8 | 9 | – |
| 20С | 73 | 11 | 7 | 11 | 5,5 |
| 20Са | 75 | 11 | 9 | 11 | 5,5 |
| 20Сб | 100 | 11 | 8 | 11 | 5,5 |
| для изделий ГОСТ 19425 | |||||
| 20С | 73 | 11 | 7 | 11 | 5,5 |
| для изделий ГОСТ 5267.1 | |||||
| 20В | 73 | 11 | 7 | 11 | 5,5 |
| 20В-1 | 75 | 11 | 9 | 11 | 5,5 |
| 20В-2 | 100 | 11 | 8 | 11 | 5,5 |
Из таблицы видно, что размеры профилей 20С стандарта 8240 такие же, как у одноименных изделий (20С) ГОСТ 19425 и швеллеров 20В по ГОСТ 5267.1. А размеры проката 20Са и 20Сб стандарта 8240 такие же, как у продукции серий 20В-1 и 20В-2 соответственно, производимых по ГОСТ 5267.1. Одинаковые у этих (с совпадающими размерами) профилей и площадь сечения, вес 1 м и ряд других расчетных теоретических параметров.
Однако это все-таки разные изделия. Не стоит забывать о разном делении по точности изготовления или его отсутствии в зависимости от принадлежности швеллера к тому или иному стандарту, что описывалось в предыдущей главе. Кроме того, в каждом из этих ГОСТов свои требования к предельным отклонениям от устанавливаемых им номинальных размеров и формы разреза сечения, длин, а также ко многим другим параметрам.
Вес швеллера 20 (то есть 1 погонного метра) по сериям в кг:
- 20У и 20 П – 18,4;
- 20Э – 18,07;
- 20Л – 10,12;
- 20С и 20В – 22,63;
- 20Са и 20В-1 – 25,77;
- 20Сб и 20В-2 – 28,71.
У профилей 20У и 20 П стандарта 8240 одинаковые размеры, площадь сечения и масса. Однако за счет разной формы сечения (у первых наклонная внутренняя грань полок) все остальные расчетные параметры данных швеллеров, представленные в этом ГОСТе, отличаются. А такие характеристики, как моменты сопротивления (Wx и Wy) швеллера, влияют на его физико-механические свойства. Так что по этим характеристикам эти 2 профиля отличаются.
4 Технические требования – марки стали, качество и прочность
Если помимо представленных в вышеуказанных стандартах сортамента (19425, 8240 и 5267.1) характеристик необходимо выяснить какие-то иные свойства и параметры швеллерных профилей № 20, то придется обратиться уже к другим ГОСТам. Это нормативные документы, устанавливающие технические условия производства данного вида проката и ряда другой металлопродукции. В этих ГОСТах приводятся марки стали, прочностные и иные характеристики, в том числе требования к качеству уже готовых изделий.
Все параметры швеллерных профилей можно найти в ГОСТах
Стандартов технических условий для швеллера № 20 несколько, каждый из которых устанавливает свои требования в зависимости от назначения профилей, а также условий и способов их использования. Все эти ГОСТы указаны в представленной ниже таблице. Значок «+» означает, что данный стандарт технических условий распространяется на швеллеры № 20 соответствующего ГОСТа сортамента.
| Швеллеры № 20 стандарта | ГОСТы технических условий | ||||||
| 535-2005 | 19281-2014 | 27772-2015 | 6713-91 | Р 55374-2012 | 5521-93 | Р 52927-2015 | |
| 8240 | + | + | + | + | + | + | + |
| 19425 | + | + | + | ||||
| 5267.1 | + | ||||||
tutmet.ru
Швеллер горячекатаный 20 У длина 12м
Высота (h), мм: 200
Ширина полки (b), мм: 76
Толщина стенки (s), мм: 5,2
Толщина полки (t), мм: 9
Длина: 12м
Масса 1 м, кг: 18,4
Метров в тонне: 54,3
ГОСТ: ГОСТ 8240-89
Швеллер горячекатаный представляет собой стальной профиль П-образного сечения. Швеллер горячекатаный, поставляемый компанией «Металлосервис», соответствует всем требованиям ГОСТ 8240-89.
Выпускаются следующие виды горячекатаных швеллеров:
- с уклоном внутренних граней полок (У): 5; 6,5; 8; 10; 12; 14; 16; 16а; 18; 18а; 20; 22; 24; 27; 30; 40.
- с параллельными гранями полок (П): 5П; 6,5П; 8П; 10П; 12П; 14П; 16аП; 18П; 18аП; 20П; 22П; 24П; 27П; ЗОП; 40П.
Швеллер стальной горячекатаный ГОСТ 8240-89 как общего, так и специального назначения производится длиной от 4 до 12 м., высотой 50-400 мм , шириной полок 32-115 мм.
Швеллер стальной горячекатаный используется при строительстве и ремонте мостов, большепролетных ферм, в колоннах, в кровельных прогонах. Кроме строительства, горячекатаные швеллеры широко применяются в различных отраслях промышленности, например, в машиностроении, станкостроении и дорожном строительстве.
Швеллер стальной горячекатаный производится из холоднокатаной, горячекатаной, углеродистой, качественной конструкционной и низколегированной стали.
| Наименование | Стоимость | Наличие |
| Швеллер горячекатаный 20 У длина 12м | уточняйте | В наличии |
Размеры, масса и количество метров в тонне швеллера горячекатаного
| Наименование | h | b | s | t | Масса 1 м, кг | Метров в тонне |
| Швеллер горячекатаный 5 П длина 6м, 11,7м | 50 | 32 | 4,4 | 7 | 4,84 | 206,6 |
| Швеллер горячекатаный 5 П н/д | 50 | 32 | 4,4 | 7 | 4,84 | 206,6 |
| Швеллер горячекатаный 6,5 П длина 6м, 11,7м | 65 | 36 | 4,4 | 7,2 | 5,9 | 169,5 |
| Швеллер горячекатаный 6,5 П н/д | 65 | 36 | 4,4 | 7,2 | 5,9 | 169,5 |
| Швеллер горячекатаный 8 У длина 6м, 11,7м | 80 | 40 | 4,5 | 7,4 | 7,05 | 141,8 |
| Швеллер горячекатаный 8 У н/д | 80 | 40 | 4,5 | 7,4 | 7,05 | 141,8 |
| Швеллер горячекатаный 10 П длина 6м, 11,7м | 100 | 46 | 4,5 | 7,6 | 8,59 | 116,4 |
| Швеллер горячекатаный 10 П н/д | 100 | 46 | 4,5 | 7,6 | 8,59 | 116,4 |
| Швеллер горячекатаный 12 У длина 12м | 120 | 52 | 4,8 | 7,8 | 10,4 | 96,2 |
| Швеллер горячекатаный 12 П длина 6м, 12м | 120 | 52 | 4,8 | 7,8 | 10,4 | 96,2 |
| Швеллер горячекатаный 14 У длина 12м | 140 | 58 | 4,9 | 8,1 | 12,3 | 81,3 |
| Швеллер горячекатаный 14 П длина 12м | 140 | 58 | 4,9 | 8,1 | 12,3 | 81,3 |
| Швеллер горячекатаный 16 У длина 12м | 160 | 64 | 5 | 8,4 | 14,2 | 70,4 |
| Швеллер горячекатаный 16 П длина 12м | 160 | 64 | 5 | 8,4 | 14,2 | 70,4 |
| Швеллер горячекатаный 18 У длина 12м | 180 | 70 | 5,1 | 8,7 | 16,3 | 61,3 |
| Швеллер горячекатаный 18 П длина 12м | 180 | 70 | 5,1 | 8,7 | 16,3 | 61,3 |
| Швеллер горячекатаный 20 У длина 12м | 200 | 76 | 5,2 | 9 | 18,4 | 54,3 |
| Швеллер горячекатаный 20 П длина 12м | 200 | 76 | 5,2 | 9 | 18,4 | 54,3 |
| Швеллер горячекатаный 22 У длина 12м | 220 | 82 | 5,4 | 9,5 | 21 | 47,6 |
| Швеллер горячекатаный 22 П длина 12м | 220 | 82 | 5,4 | 9,5 | 21 | 47,6 |
| Швеллер горячекатаный 24 У длина 12м | 240 | 90 | 5,6 | 10 | 24 | 41,7 |
| Швеллер горячекатаный 24 П длина 12м | 240 | 90 | 5,6 | 10 | 24 | 41,7 |
| Швеллер горячекатаный 27 У длина 12м | 270 | 95 | 6 | 10,5 | 27,7 | 36,1 |
| Швеллер горячекатаный 27 П длина 12м | 270 | 95 | 6 | 10,5 | 27,7 | 36,1 |
| Швеллер горячекатаный 30 У длина 12м | 300 | 100 | 6,5 | 11 | 31,8 | 31,4 |
| Швеллер горячекатаный 30 П длина 12м | 300 | 100 | 6,5 | 11 | 31,8 | 31,4 |
| Швеллер горячекатаный 40 У длина 11,5м | 400 | 115 | 8 | 13,5 | 48,3 | 20,7 |
metallbase.com
Швеллер 20: применение, размер, вес
Швеллеры 20, благодаря своей конструкции, толщине стенок и подножья, используются при возведении массивных высотных зданий, промышленных объектов. Производятся они из горячекатаной стали по ГОСТу 8240-97. Полки расположены по одну сторону от стенки. В отличие от зетовых профильных конструкций, производятся стандартных размеров и массы, причем отклонения допускаются в пределах 5 %. Учитывая, что такие швеллеры могут иметь различный угол наклона стенок, перед покупкой рекомендуется ознакомиться с техническими характеристиками и сферой применения металлоконструкций.
Из каких сталей изготавливают швеллер 20?
Исходя из ГОСТа 8240-97, швеллеры марки 20 изготавливаются из горяче- и холоднокатаной стали. Тип стали, применяемой при производстве швеллера, указан в маркировке. Горячекатаный швеллер более прочный, он используется при возведении несущих стен в сооружениях из металлоконструкций. Они хорошо справляются с локальным изгибом по вертикали, стойки к горизонтальным подвижкам. Холоднокатаный швеллер 20 больше применяется для перекрытий, где не проводятся подробные расчеты несущих способностей зданий.
Размеры и характеристики швеллеров марки 20
Швеллер 20 (вес 1 метра 18,95 кг) производится в двух модификациях:
- Тип У. Он имеет уклон внутренних граней, угол составляет 4-10 градусов.
- Тип П. Швеллер с параллельными стенками.
Типичные размеры швеллеров У20:
- 200 мм – ширина стенки;
- стандартная ширина полки до 76 мм;
- стенки имеют толщину 5,2 мм, а толщина полки до 9 мм при колебании до 0,5 %;
- радиус поворота в месте соединения внутренней грани полки и стенок – 9,5 мм;
- в тонне готовой продукции будет около 54,43 м швеллера.
Швеллеры серии П
Многие размеры и параметры полностью соответствуют швеллеру марки У20, только радиус внешнего закругления полки до 5,5 мм, внутренний разворот — до 9 мм. Масса швеллера немного меньше, поэтому в тонне готовой продукции конструкций больше.
Масса швеллера рассчитывается в соответствии с типом используемой стали при плотности 7850 кг/м3. Это справочная величина. Данный параметр зависит также от состава, ведь толщина стенок может колебаться в пределах 1 %.
Параметры длины швеллера частной поставки
На производственных мощностях все швеллеры производятся в виде единой полосы, которая режется на станках на длину в пределах 2-12 метров. Длина зависит от ряда условий, некоторые устанавливаются производителями, другие – металлобазами:
- Мерная длина. Она составляет 1,1-2,0 метра.
- Комбинация мерной и немерной длины при составе немерной партии в группе поставки до 5 %.
- Кратная мерная длина.
- Только немерная длина – 1,1 метра.
- Под индивидуальный заказ покупателя.
Фасуется швеллер в партии по 4,5-8 тонн, стягивается стальной лентой в нескольких местах. На концах партии устанавливаются маркировочные бирки, на которых указаны марка швеллера, размеры и тип. Способ транспортировки – автомобильный и железнодорожный транспорт.
Сфера применения
Швеллеры марки 20 используются при строительстве несущих металлоконструкций промышленных и жилых зданий, а также для возведения ферм, арочных перекрытий. Изделия подходят для строительства свайно-ростверковых фундаментов и как опоры для небольших автомобильных мостов. При покупке продукции рекомендуется делать минимум сварочных соединений, лучше изначально устанавливать готовые монолитные конструкции без промежуточных соединительных швов. В случае необходимости допускается сварка в местах установки вертикальных опор и распорок.
Швеллер 20 отзывы получил самые положительные. Строители отметили достаточно высокую прочность, надежность и экономичность этого материала, а также простоту монтажа, отличную свариваемость, что ускоряет и облегчает строительный процесс.
