Размеры дымогенератора для копчения

Дымогенератор — компактное устройство, предназначенное для функционирования в условиях небольших помещений (например, типовая кухня в панельном доме), размеры которого позволяют хранить его как в гараже или на даче, так и в квартире. Именно компактность в сочетании с высокой эффективностью и послужили причинами высокой популярности дымогенераторов среди любителей копченостей.


Простота, возможность самостоятельной сборки, экономичность и надежность — перечень достоинств дымогенератора на этом не заканчивается, но и этих качеств хватает для того, чтобы обратить на него внимание и рассмотреть внимательнее.

Что такое дымогенераторы и какими бывают


При копчении традиционным дедовским способом требуется коптильня, занимающая довольно много места. Источником дыма является костер, расположенный в небольшой закрытой емкости с отверстиями для поддува воздуха и каналом для отвода дыма, в котором горят поленья из древесины твердых пород. Для холодного копчения нужен остывший до приемлемой температуры дым, который не будет запекать продукты. Для остывания дыма коптильный шкаф устанавливался на расстоянии от костра, достаточном для остывания дыма во время его прохода по соединительному каналу. На практике чаще всего просто выкапывалось углубление в земле для костра, от которого вели небольшую траншею — канал.

Примитивно, но действенно и никаких затрат.



В условиях дачного участка или современной квартиры такой способ нереален. Но любителей копченого сала или рыбы это не остановило. Был сконструирован дымогенератор, заменивший традиционный источник дыма. Причем, замена оказалась намного удобнее и эффективнее прототипа. Разработка была принята как домашними умельцами, так и производителями копченой продукции в больших объемах. На сегодня имеется много видов дымогенераторов. По конструкции быват дымогенераторы:

  • Тления. Опилки размещаются на нагретой поверхности, или подвергаются воздействию горящего газа.
  • Трения, или фрикционные дымогенераторы. Дым возникает от трения вращающегося металлического диска об дерево.
  • Парогенераторы. Дым возникает от контакта опилок с перегретым паром, пропускаемым сквозь их толщу.

Можно также разделить дымогенераторы по способу подачи опилок — непрерывный или периодический, то же и с удалением золы. Все эти конструкции относятся к промышленным, поскольку для домашнего использования применяют наиболее простое устройство с тлеющими опилками или щепой. Подача материала осуществляется по мере его выгорания, обычно одной загрузки хватает надолго, даже совсем небольшие дымогенераторы могут действовать около 5-6 часов.

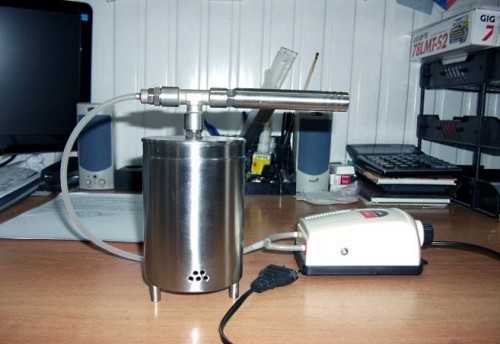

Схема работы дымогенератора

Работа дымогенератора основана на принципе вывода дыма в коптильный шкаф при помощи захватывающего потока воздуха, создаваемого компрессором или вентилятором. В качестве емкости для тления чаще всего используется металлический цилиндр с закрытым днищем, плотно прикрываемый сверху крышкой. Загрузка щепы производится сверху, для доступа воздуха и для розжига щепы в нижней части корпуса делают одно или несколько отверстий. Вывод дыма осуществляется через отверстие в верхней (иногда — в нижней, что не совсем правильно) части корпуса. Бывают варианты вывода дыма через крышку.

На выводное отверстие навинчивается или наваривается патрубок с тройником, один конец которого соединяется с коптильным шкафом, а второй — с компрессором (вентилятором), обеспечивающим несильный поток воздуха, захватывающий дым и выводящий его в шкаф.

Такая конструкция имеет преимущества:

  • Экономичность. По сравнению с традиционным горением поленьев, расход древесины уменьшается во много раз.
  • Отсутствие утечек дыма. Работа устройства проходит в замкнутом объеме, не задымляя все вокруг.
  • Возможность работы в автоматическом режиме. Имеется в виду отсутствие необходимости постоянно находиться рядом и присматривать, чтобы ничего не потухло или, наоборот, не загорелось. Традиционный способ требовал постоянного контроля за состоянием костра, так как поленья прогорают довольно быстро, отчего процесс копчения останавливается.
  • Возможность быстрой настройки температуры дыма при помощи изменения скорости потока воздуха или изменения длины трубки, соединяющей дымогенератор с коптильным шкафом.

Простота устройства делает его доступным для самостоятельного изготовления. При этом, возможные ошибки могут быть устранены без каких-то затрат и в кратчайшие сроки.

Размер коптильни холодного копчения для дымогенератора

Считается, что размер коптильного шкафа не имеет ограничений. Тем не менее, если маленький бытовой дымогенератор присоединить к емкости на несколько тонн продуктов, никакого эффекта не получится. Поэтому надо соотносить производительность источника дыма с объемом шкафа, чтобы он был в достаточной степени наполнен дымом. Заводские модели дымогенераторов имеют паспорт, в котором указывается оптимальный объем шкафа. Самодельный генератор подключается к емкости, подобранной экспериментальным путем. Соотношение объемов генератора и шкафа указать точно сложно, так как в данном случае играет роль производительность, а она у всех устройств разная. На практике чаще всего используется шкаф объемом около 0,3 куб.м, хотя каждый волен создать свой размер, в зависимости от количества продуктов.

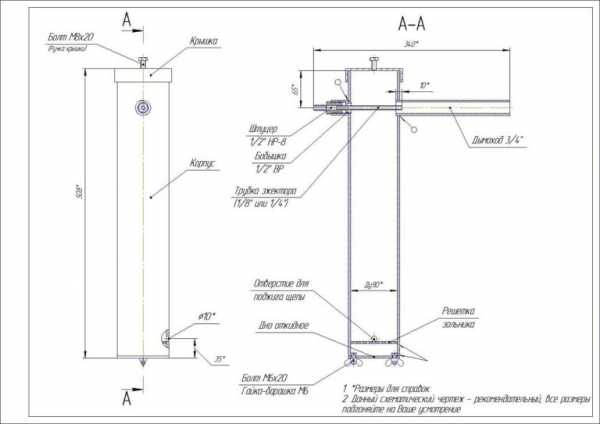

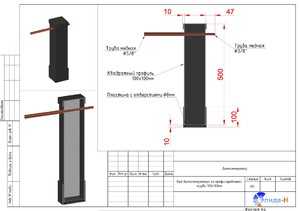

Чертежи дымогенераторов

В сети есть много чертежей, которые можно использовать для самостоятельного изготовления дымогенератора.

Следует учитывать, что точное следование указанным размерам не критично, так как устройство очень устойчиво в работе и допускает некоторые отклонения от чертежа.

kopch.ru

Дымогенератор размеры. Преимущества готовых вариантов. Холодное копчение

Для копчения необходим не только правильный выбор технологии обработки определенных продуктов питания, но и понадобится специальное оборудование. В данной статье мы рассмотрим дымогенератор для холодного копчения своими руками, чертежи, комплектующие детали, монтажные операции. После изучения этих сведений будет не трудно сделать конструкцию, в точности соответствующую индивидуальным потребностям.

Обработка дымом используется сотни лет. Она уничтожает вредные микроорганизмы, предотвращает разложение органики, продлевает срок хранения продуктов питания. Грибы, мясо, рыба после соответствующей процедуры приобретают специфический приятный вкус.

К сожалению, некоторые достижения современной науки используются не для пользы потребителей. С помощью умело подобранных химических соединений имитируется вид и вкусовые параметры копчений. Остается только надеяться, что ингредиенты «Жидкого дыма» действительно безвредны. Исключить ненужные риски поможет самодельный дымогенератор для коптильни холодного копчения. Его параметры не сложно подобрать в точном соответствии с имеющимися запросами по объемам перерабатываемого сырья.


Особенности кулинарной обработки

На практике применяют два способа. В горячем копчении используется диапазон температур от +55°C до +110°C. Главным преимуществом является быстрота создания готовых к употреблению продуктов. Однако такую обработку нельзя назвать бережной. Чрезмерно высокая температура способна разрушить витамины, иные полезные соединения. Допустимо неравномерное воздействие на весь объем, поэтому возможен брак. Срок хранения готовых продуктов меньше, чем при холодном копчении.

Для воспроизведения второй методики применяют оборудование, которое представлено в данной статье. С его помощью обработка дымом выполняется в бережном режиме (от +25°C до +30°C). Если в первом варианте продолжительность процедуры составит несколько часов, то здесь понадобятся дни. Зато готовая продукция будет содержать много полезных ингредиентов. Ее срок хранения увеличится.

Важно! Дымогенераторы для холодного и горячего копчения – это разные устройства. В данном случае необходимо понизить температуру продуктов горения до оптимального уровня.

К сведению! Дым создают с применением тлеющей древесины. Для копчения используют только лиственные породы, не содержащие смол. Яблоня, вишня или груша отличаются особо приятными ароматическими характеристиками. Но такое сырье найти трудно. Подойдут более распространенные деревья: ива, ольха.

Формулировка требований

Для выбора подходящего варианта необходимо использовать изложенные данные о технологии холодного копчения. Также необходимо учитывать ограниченные технические и финансовые возможности обычного человека. С помощью этих факторов не сложно сформулировать требования к оборудованию:

  • Устройство должно генерировать дым с высокой интенсивностью.
  • Необходима его непрерывная подача в рабочую камеру с охлаждением до приемлемой температуры.
  • Удобно, если работу установки не надо контролировать. Но одновременно следует помнить о необходимости выполнения элементарных правил пожарной безопасности.
  • Щепки стоят недорого. Но пригодится максимально полное использование такого топлива. То позволит при разумном объеме генератора увеличить интервал между загрузками.
  • Чем сложнее, тем менее надежны конструкции. Надо выбирать достаточно простой для создания в домашних условиях дымогенератор, хорошо приспособленный к длительной эксплуатации.

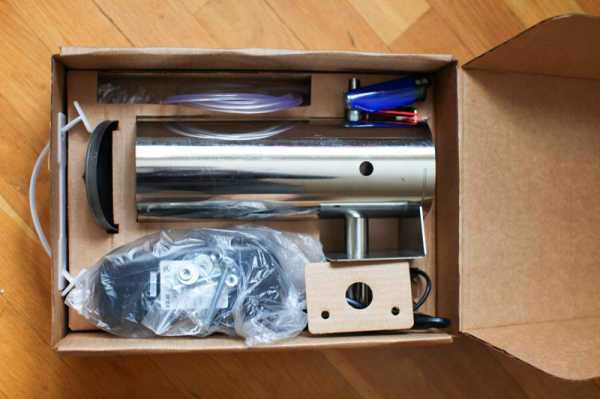

Важно! Если решено купить дымогенератор для холодного копчения, цена будет только одним из важных факторов. Следует обращать внимание на приведенные в этом разделе требования, чтобы выбрать качественное оборудование без ошибок.

Особенности устройства дымогенератора для холодного копчения своими руками

Простая конструкция состоит из следующих компонентов:

  • Емкость. На ее дно помещают слой опилок. Съемная крышка используется для пополнения запасов топлива. В нижней части – отверстие для поджигания.
  • Шланг подачи воздуха. Он устанавливается в верхней части корпуса.
  • Там же, но с другой стороны, монтируют патрубок выхода. Дым из него поступает в рабочую камеру коптильни.
  • Нагнетатель воздуха.

Каждый из способов монтажа обладает

ruscos.ru

Инструкция по сборке дымогенератора для холодного копчения

Если вы задумали сделать дымогенератор для холодного копчения своими руками, то в этой статье показан простой способ изготовления этого устройства.

Главным преимуществом холодного копчения над горячим является срок хранения копченого продукта. Но у этого способа есть и существенный недостаток — длительное, иногда более двух суток, копчение. Тем не менее всегда найдутся настоящие ценители копченостей, которых не пугает долгое ожидание, для них главное — качество.

Соорудить коптильню х\к без дымогенератора не трудно, но это очень трудоемкий процесс. Скорее всего, придется заниматься земельными работами (копать траншею под дымоход). К тому же, за такой коптильней нужно постоянно наблюдать.

Гораздо проще пользоваться генератором холодного копчения вкупе с коптильной камерой. Изготовление такого устройства не отнимет много времени и денег, а процесс копчения станет более продуктивным.

Устройство дымогенератора для холодного копчения

Самый простой дымогенератор включает в себя:

  • камеру сгорания с поддувалом и патрубком;
  • крышку;
  • дымоход;
  • компрессор для аквариумных рыбок;
  • нишу для топлива.

У такой конструкции много плюсов. Дым, производимый этим генератором, — 25−30°C, а это оптимальная температура для холодного копчения. Благодаря компрессору стружка тлеет равномерно, сохнет по мере прогорания. Количество дыма в коптильной камере регулируется .

В общем, если вы не собираетесь производить копчености оптовыми партиями, а хотите сделать домашнюю коптильню холодного копчения с дымогенератором своими руками, этот вариант подойдет для вас.

Какие материалы понадобятся

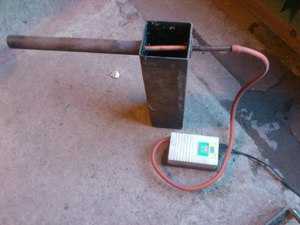

  • Отрезок профильной трубы. За основу камеры сгорания подойдет профильная труба 90−100 мм, длиной от полуметра до метра. Чем больше объем трубы, тем дольше будет дымить. Размер может быть и больше, но тогда будет труднее производить очистку от золы и закладку топлива.
  • Труба ¾. Она понадобится для дымохода. Длина примерно 30−40 см.
  • Насос (компрессор) для аквариума. Подойдет маломощный компрессор 1.5 литра\мин.
  • Трубка. 1\4 дюйма, длина около 10 см.
  • Штуцер. К нему через трубку будет подключен компрессор.
  • Сетка. Подойдет любая мелкоячеистая (2−3 мм) металлическая сетка или перфорированная металлическая пластина. Главное, чтобы опилки не проваливались сквозь нее и толщина сетки не была слишком маленькой — может прогореть.
  • Отрезок арматуры. Пригодится для изготовления ножек.

Инструменты для изготовления

  • Болгарка
  • Сварочный аппарат
  • Дрель и сверло по металлу

Сборка

  • Установка решетки.

В профильной трубе, на расстоянии нескольких сантиметров от края, болгаркой делаем прорезь по двум противоположным сторонам трубы.

Из сетки вырезаем квадрат, соответствующий диаметру трубы, так, чтобы его можно было вставить в подготовленные пропилы. Вставляем сетку в пропилы у основания трубы.

  • Установка дымохода.

В противоположном конце трубы делаем два отверстия друг напротив друга. К одному отверстию привариваем трубу 3\4, к другому прикручиваем (или привариваем, кому как удобнее) штуцер, к которому потом присоединяется компрессор. Труба 3\4 и штуцер должны совпадать по центру. Затем нужно приварить тонкую трубку 1\4 к штуцеру. Она должна проходить через камеру сгорания и заходить в трубу 3\4 примерно на 1 см. Через эту трубку будет проходить воздух из компрессора, тем самым создавая тягу. Так выглядит генератор холодного дыма для копчения.

Из металлической пластины или из остатка трубы, которая использовалась под камеру сгорания (100\100), вырезаем квадрат чуть больше диаметра камеры. В центре делаем небольшое отверстие. Саморезом прикручиваем деревянную ручку. Чтобы крышка не съезжала, можно приварить по бокам немного металла 0.5 см.

Берем отрезок арматуры, разделяем его на четыре равные части. Привариваем к основанию по углам. Готово.

Проверка

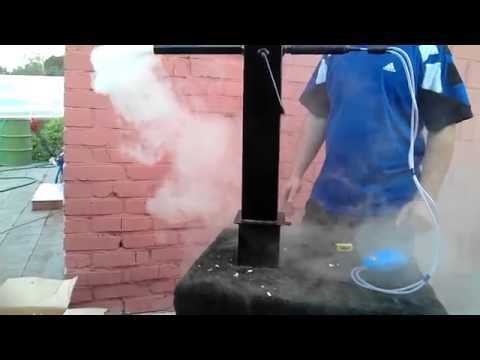

Засыпаем сухую стружку в камеру для горения, оставив зазор между дымоходом и стружкой примерно 5 см. Включаем компрессор и поджигаем стружку снизу. Если технология соблюдена правильно и стружка не отсыревшая, дым начинает вырабатываться сразу.

Вот и всё. Дымогенератор для копчения работает.

Под коптильную камеру, где непосредственно и будут коптиться продукты, можно использовать любую большую железную или деревянную емкость. Хорошо подходит для этой цели металлическая бочка или пустой газовый баллон. Внутри устанавливаются несколько уровней решетки, на которую помещаются продукты. К емкости подсоединяется дымогенератор, и процесс пошёл.

Генератор холодного дыма для копчения может сделать каждый, имея желание и нужные инструменты.

tokar.guru

Дымогенератор для холодного копчения своими руками + чертежи

Кулинария имеет огромное количество своих секретов. Это одновременно и наука, и искусство. Не только мужчины любят наслаждаться вкусными блюдами. Женщины любят, когда готовят мужчины. Кто сможет отказаться от копченого кусочка мяса или рыбы? Но, приобретая, такой продукт мы не всегда можем знать в каких условиях он был произведен и какие добавки применялись. Чтобы не переживать по этому поводу, было бы хорошо иметь собственный дымогенератор для копчения. На каком из них остановить свой выбор и можно ли его собрать своими руками? Этим моментам посвящена статья.

Природа копчения

Обработка различных продуктов копчением известна уже довольно давно. Наши предки применяли ее, когда не имели электрических холодильников, а лед с зимы хранился недолго. Именно поэтому требовался способ, который бы позволил сберечь продукты как можно дольше. Копчению подвергаются не только мясные изделия, но и некоторые фрукты, например, чернослив. Многие любят его вкус и наслаждаются непередаваемым ароматом. Рыба и грибы, прошедшие обработку копчением, также ценятся гурманами.

Технологии идут вперед, и способы копчения не только набирают обороты, но и получили большое количество интересных решений, которые включают в себя последние достижения электроники в дымогенераторах. Наряду с тем, развивается и химическая индустрия. Те, кто стремится к быстрой наживе и обогащению, стараются заменить истинный вкус продукта холодного копчения различными жидкими добавками. Их называют жидким дымом. О безвредности такого продукта говорить не приходится. Не всегда производитель указывает, что в действительности содержит в себе продукт.

В изначальном варианте обработка дымом или копчение имеет два варианта. Один подразумевает рабочие температуры копчения в пределах от 50 до 120° Цельсия. При этом мясо, рыба и другие изделия готовятся довольно быстро. Такой вид копчения предпочитают те, кто отправляются на рыбалку, чтобы как можно быстрее насладиться трапезой. Но есть у такого копчения определенный недостаток. Так как температура высока, то происходит разрушение и потеря большого количества микроэлементов и витаминов. Чувство сытости от продуктов, подвергшихся такому копчению, придет, но о пользе говорить не приходится. Также из-за высокой скорости такого вида копчения могут остаться непропеченные части с паразитами. Горячее копчение также отрицательно сказывается на сроке хранения.

Совсем иначе обстоит ситуация с копчением дымогенератором при меньших температурах. Холодное копчение дымогенератором позволяет использовать дым максимум в 30°Цельсия. По времени копчение занимает больший промежуток, но на качество жаловаться не придется. Большие куски мяса потребуют целой недели. К ним придется приложить большие усилия, но и цена на такую продукцию копчения максимально высокая. Для всего процесса копчения дымогенератором используются только некоторые породы лиственных деревьев, которые способны передать продукту неповторимые свойства.

Внимание! Копчение подразумевает обработку полуфабрикатов. То есть мясо, рыба и другие продукты не помещаются в коптильню сырыми. По специальным рецептам производится просолка, а также насыщение специями.

Технические особенности

Сборка какой-либо техники самостоятельно подразумевает четкое понимание всех процессов, которые в ней происходят. Хороший водитель должен знать хотя бы основы того, как функционирует двигатель, чтобы исправить простые поломки в дороге. Этот принцип применим и к тем, кто собирается изготовить дымогенератор для холодного копчения своими руками. Если говорить простым языком, то дымогенератор для холодного копчения состоит из трех модулей:

  • камера сгорания
  • дымопровод;
  • камера копчения.

Если разместить камеру дымогенератора для копчения прямо над камерой сгорания или в непосредственной близости, тогда будет происходить горячее копчение. Дым должен остыть, поэтому модуль дымогенератора для копчения удаляется на 3 или менее метра от источника дыма. Труба не должна быть утеплена или изолирована для естественного остывания. Источником дыма в дымогенераторе являются щепки. Это означает, что для процесса копчения они не должны гореть, а тлеть. Поэтому поступление воздуха в дымогенератор должно быть максимально дозированным, чтобы не происходило быстрого процесса окисления. Не всегда дым идет должны потоком, поэтому дымогенератор нуждается в нагнетателе. Для этого дымогенератор для холодного копчения оснащается компрессором.

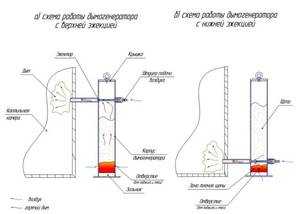

Разработано две схемы подключения камеры сгорания к камере копчения дымогенератора:

  • верхняя;
  • нижняя.

В первом случае подача дыма в модуль копчения производится с забором в верхней части камеры сгорания дымогенератора. В ней дым, проходя через слой щепок, дополнительно охлаждается и насыщается. Недостатком такого решения является то, что дымогенератор для холодного копчения может потухнуть и процесс будет прерван. В нижнем способе размещения забора в камере сгорания дымогенератора таких трудностей не возникает. Но подкладывать опилки приходится чаще. Также важно строже следить за тем, чтобы температура дыма в дымогенераторе не превышала допустимую норму.

Выбираем правильный

Кроме понимания того, как устроен дымогенератор для холодного копчения, важно знать, каким техническим характеристикам он должен соответствовать. Вот несколько мерил должного качества:

  • производительность дымогенератора;
  • интенсивность;
  • максимальная автоматизация дымогенератора;
  • простота;
  • транспортабельность дымогенератора.

Первый пункт в характеристиках дымогенератора для копчения указывает на то, какое количество исходного сырья может быть обработано за наименьший промежуток времени. Чем производительность дымогенератора выше, тем больших размеров должен быть модуль подачи дыма и камера для продуктов. Интенсивность описывает то, с какой скоростью и в каком объеме может подаваться дым. Здесь важна определенная грань, ведь при его большом количестве он может не успевать охлаждаться до 25‒30°. Процесс должен протекать круглые сутки без перерывов. Это означает, что щепки придется подкладывать в дымогенератор и ночью. Вставать специально для этого хочется не каждому, поэтому стоит подумать о том, можно ли реализовать систему автоматической подачи по таймеру или объему.

Монтажники и конструкторы всегда стараются добиться максимальной прочности и надежности конструкции при ее простоте. Именно простота позволяет снизить расходы на ремонт и производство. Также такие изделия обычно служат дольше. Этот принцип должен иметь в основе дымогенератор для коптильни. Делать прибор стационарным – решение лично каждого. Но нет гарантии того, что площадка, где сейчас находится дымогенератор, завтра не будет востребована под хозяйственное строение. Лучшим дымогенератаром для холодного копчения считается тот, который легко переместить и смонтировать на новом месте.

Сборка собственными руками

Есть огромное количество вариаций, которые можно собрать из подручных средств. Но все дымогенераторы для копчения делятся на:

  • эжекторные;
  • с естественным нагнетанием.

Эжекторные используют компрессор для дымогенератора, который подает дым из камеры сгорания в камеру копчения. Второй вид не требует каких-либо электрических приспособлений, т. к. в нем все происходит вследствие естественных физических законов.

Коптильня с компрессором

Один из самых простых приборов для холодного копчения потребует наличия:

  • двух консервных банок из-под ананаса;
  • одной консервной банки из-под горошка;
  • тройник на ½»;
  • штуцер-елку с резьбой на ½» и елочкой с внешним диаметром в 10 мм;
  • фум ленты или пакли;
  • медной трубки с внешним диаметром в 6 мм;
  • гибкого соединительно шланга для трубки;
  • резинового уплотнителя;
  • аквариумного компрессора;
  • небольшой отрезок трубы ½» с наружной резьбой;
  • трех хомутов 100 мм.

Процесс сборки максимально простой. В одной из банок из-под ананаса необходимо вырезать дно, чтобы получился сквозной цилиндр. Две банки скрепляются между собой посредством хомутов и металлической прокладки. В результате получится труба с дном. В банке из-под горошка в дне делается отверстие. Его диаметр должен быть таким, чтобы в него можно было вкрутить тройник. Последний монтируется на свое место. К тройнику прикручивается штуцер-елка. В нее вставляется небольшой отрезок медной трубки. Трубка должна выглядывать из тройника с другой стороны на 5 см. Она должна быть хорошо зафиксирована в штуцере. Для этого используется резиновый уплотнитель.

С другой стороны накручивается патрубок ½» с длиной в 10 см. Вся эта конструкция будет выполнять роль эжектора. Банка из-под горошка со всей навеской скрепляется с предыдущими двумя. С двух боков нижней банки делаются отверстия для поступления воздуха. Компрессор соединяется гибким шлангом с медной трубкой. Внутрь консервных банок засыпаются опилки. Через боковое отверстие с помощью горелки они поджигаются. Включается компрессор. Он будет создавать разрежение воздуха и обеспечивать тягу, что будет способствовать тлению. Выходной патрубок вставляется в емкость, где находится мясо. В ее качестве можно использовать обычную картонную коробку. Одной закладки хватает примерно на 2 часа. Работу такого дымогенератора можно оценить по видео.

Подобную конструкцию дымогенератора можно собрать с использованием небольшого бидона. Комплектующие будут точно такими же. Единственное, что потребуется – сделать отверстия ближе к днищу бидона, чтобы был свободный приток воздуха к тлеющим опилкам. Больше информации о процессе сборки такого дымогенератора можно получить из видео.

Внимание! Стоит помнить, что холодное копчение неидеальный вариант здорового питания. В процессе работы дымогенератора выделяются вредные смолы и продукты горения, которые имеют вредное воздействие на печень.

Коптильня с естественным нагнетанием

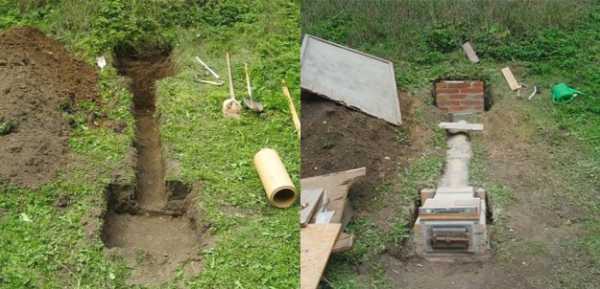

Если вы планируете коптить мясо в больших объемах, тогда можно изготовить конструкцию с естественной тягой. Необходимо выбрать возвышенное место или сделать искусственную земляную насыпь. На ней из кирпича или другого материала собирается камера, где будет находиться продукт. Из нее делается вывод дымохода сверху, а также двери, которые смогут плотно закрываться. Кто-то использует для таких целей старый холодильник. В дверцу камеры можно вмонтировать термометр, чтобы следить за температурой.

В нижней части делается отверстие для входящего дымохода. Он вкапывается в землю и подключается к камере сгорания. Для последней можно использовать готовую печь буржуйку или изготовить из листового материала топу. Ее также можно выложить из кирпича или сделать импровизированную в вырытой яме. В патрубке, который идет от топки к основной камере монтируется заслонка. Она необходима, чтобы контролировать тягу и поток дыма. Такой дымогенератор подойдет как для холодного, так и для горячего копчения. Разница будет лишь в усиленном нагнетании и более высокой температуре копчения. Ниже есть видеопример такой конструкции.

Заключение

Зная, как изготавливается дымогенератор для коптильни, теперь не придется тратить средства на готовые продукты сомнительного качества. Вы всегда сможете закоптить именно то, что вам больше всего нравится. Несложно сделать комбинированную конструкцию, которая обеспечит как холодное, так и горячее копчение.

fermilon.ru

Дымогенератор для холодного копчения своими руками: назначение, принцип работы, изготовление

Незабываемый вкус многим рыбным, мясным деликатесам придает их обработка дымом тлеющих древесных опилок (щепы). Для лучшего сохранения продуктов идеально подходит способ холодного копчения, невозможный без особого приспособления – дымогенератора. Об их видах и особенностях работы расскажем в этой статье.

Назначение и использование дымогенератора

Это устройство используется для получения плотного насыщенного ароматного дыма на протяжении длительного времени для обработки пищевых продуктов, которая может достигать десяти и более часов. При этом газовая смесь подается под небольшим напором, обеспечивающим оптимальное заполнение коптильной камеры различного объема от нескольких до сотен литров. С этой целью часто используется электрический насос различной мощности.

Дымогенераторы различаются по объему производимого дыма, времени постоянной работы и объема коптильной камеры, которую они могут обслуживать. Для личного использования достаточно небольшого приспособления, позволяющего обеспечить единовременное копчение нескольких килограммов рыбных или мясных продуктов. Современный рынок не изобилует предложением дымогенераторов, что, вероятно, связано с низким распространением этого способа заготовки продуктов в промышленных маштабах. Есть варианты российского и зарубежного производства.

Из первых можно выделить аппараты под маркой «Егерь» и «Вихрь», производимые на высоком профессиональном уровне, но имеющие высокую стоимость (примерно 25000 руб), что ограничивает их использование в домашнем копчении. Меньшей стоимостью отличаются генераторы серии Hobbi Smoke, пригодные для небольших объемов продуктов и домашнего копчения. Из зарубежных аналогов выделяются аппараты марки Original BradleySmoker производства Канады.

Устройство простейшего дымогенератора

Строение дымогенератора

Принципиальная схема дымогенератора не сложна и вполне доступна для понимания каждому. Основа приспособления – корпус, который может иметь как прямоугольное, так и круглое сечение.

Наилучшим материалом для его изготовления является сталь различной толщины и другие металлы или их сплавы. Это могут быть круглые или прямоугольные трубы подходящего диаметра, металлические емкости и т.п. Назначение корпуса заключается в хранении требуемого объема топлива и ограничение подаваемого кислорода в зону горения. Генерация самого дыма происходит за счет медленного тления загружаемых внутрь опилок, стружек, щепы и других отходов обработки древесины лиственных пород (преимущественно ольхи, яблони, груши, бука). Медленное горение обеспечивается достаточно плотной укладкой предварительно измельченного древесного топлива, а так же ограничением количества воздуха, поступающего в зону горения.

Для того чтобы осуществить поджиг топлива могут быть использованы внешние источники пламени – газовые горелки, а так же внутренние – небольшие вольфрамовые спирали с приводом 220 V через регулируемое сопротивление. При подключении к сети спираль раскаляется и приводит к возгоранию щепы. Для поджига древесных отходов извне в нижней части корпуса изготавливается небольшое окошечко.

После загрузки топлива и легкого его уплотнения достаточно поднести зажигалку на несколько секунд к отверстию в корпусе и запустить процесс генерации дыма.

Часто для улучшения отвода основного продукта приспособления из зоны горения – дыма внутрь корпуса устанавливается перфорированная стальная трубка или плотно навитая пружина. Она может дополнительно фиксироваться или изготавливаться в съёмном варианте.

Отвод газообразной смеси осуществляется через выводящую трубку, которая может крепиться непосредственно к корпусу приспособления с помощью сварного шва или к его крышке.

Обеспечение лучшей тяги, смешивание чистого воздуха и густого дыма, что приводит к усилению потока дыма, достигается путем использования несложной системы, состоящей из металлической трубки небольшого диаметра и гибкого трубчатого привода, присоединяемого к небольшому компрессору, например, аквариумному.

Нагнетатель воздуха (более тонкая трубка), необходимо зафиксировать в таком положении, чтобы внутренний его конец входил в газоотводную трубку не более чем на 1 см. относительно вертикальной оси всего устройства.

При проектировании и изготовлении приспособления необходимо обращать на этот факт пристальное внимание.

Сборка дымогенератора своими руками

В случае организации домашней коптильни небольшого объема несложный дымогенератор можно изготовить из двух консервных банок разного размера. Одна из них будет служить корпусом приспособления, вторая – бункером для топлива.

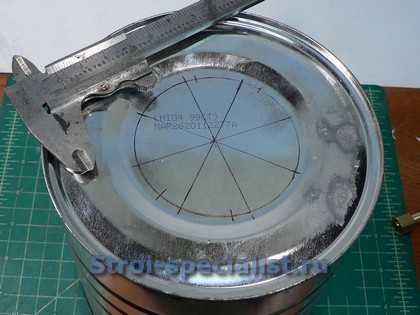

На дне большей емкости разметьте круг, диаметр которого равен диаметру дна меньшей банки. С помощью линейки разделите окружность на восемь сегментов.

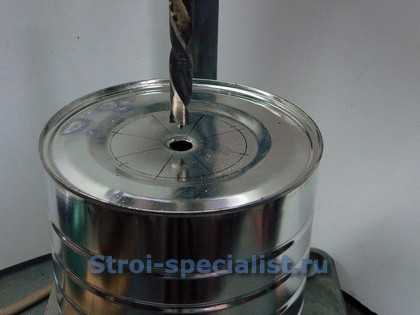

Далее в центре сверлим отверстие диаметром 18-20 мм с помощью сверлильного станка или электродрели.

Сверление тонколистового металла удобно выполнять центрованным спиральным сверлом (такие сверла используют для работы по дереву) при небольшой подаче и на средних скоростях вращения.

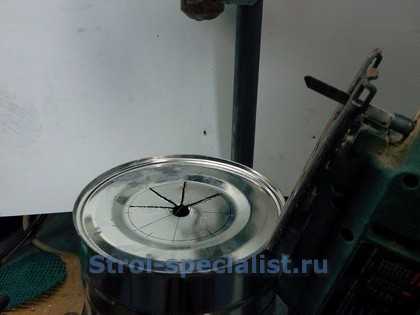

Отверстие необходимо для вырезания оставшихся частей сегментов окружности до линии окружности с помощью электролобзика с установленной пилкой по металлу, отличающейся более мелким зубом и меньшей длиной.

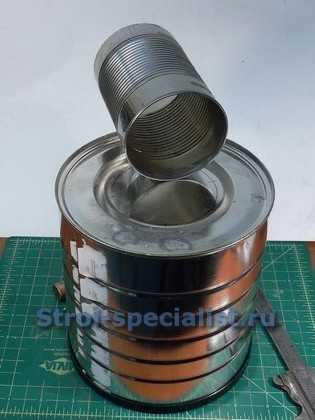

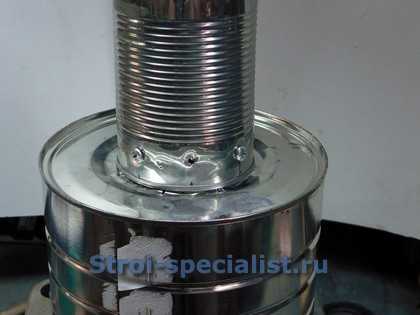

Далее отгибаем вырезанные «язычки» так, чтобы они плотно входили в меньшую банку.

Далее в меньшей банке, отступив от дна 1 см, просверливаем три отверстия диаметром 1/2 дюйма так, чтобы два из них располагались строго напротив друг друга, а третье было перпендикулярно их оси. Отверстия, расположенные напротив друг друга, будут служить для фиксации трубки, подающей воздух, а третье отверстие необходимо для запуска генератора (поджига).

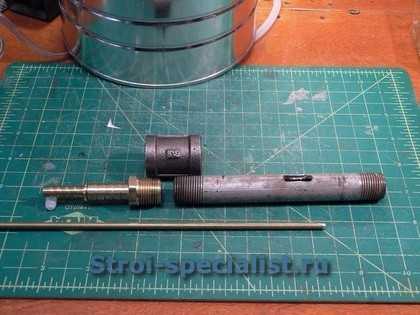

Теперь банки на время можно отложить в сторону и подготовить следующие детали:

  • Отрезок полудюймовой оцинкованной трубы длиной около 12 см с нарезанной резьбой на обоих торцах;
  • Полудюймовый сгон;
  • Латунный штуцер с наружной резьбой диаметром 1/2 дюйма;
  • Латунная, медная или стальная трубочка, диаметр которой позволяет ей входить в сквозное отверстие в штуцере.

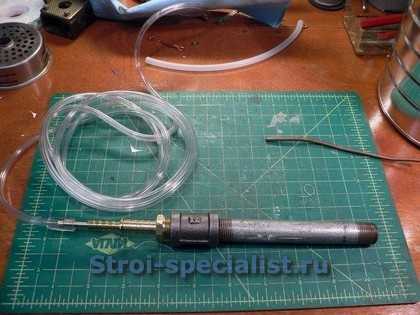

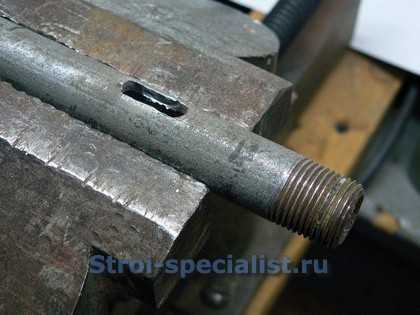

Примерно в середине стальной трубки с помощью сверла необходимо изготовить одно продолговатое (на вертикальном фрезерном станке) или несколько рядом расположенных (на сверлильном станке) отверстий диаметром 10 мм.

Следующий шаг – с помощью сгона присоединить штуцер к стальной трубке и установить в него трубочку малого диаметра, на которую необходимо установить гибкий шланг компрессора.

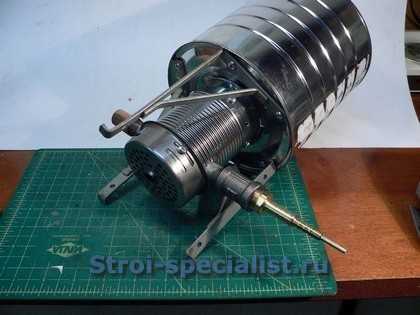

Далее переходим к сборке приспособления. Для этого на дно большей емкости монтируем небольшие ножки, согнутые из стальной полосы сечением 1х15 мм. К отогнутым ранее сегментам саморезами по металлу закрепляем меньшую емкость.

В соответствующее отверстия устанавливаем собранный ранее дымоход. При этом продолговатое отверстие, просверленное в стальной полудюймовой трубке, должно располагаться в центре меньшей банки.

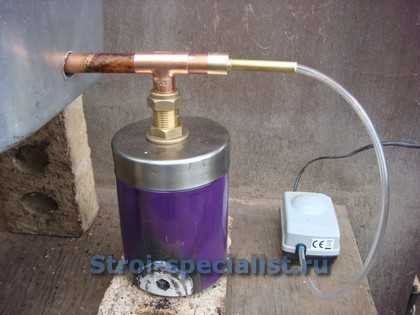

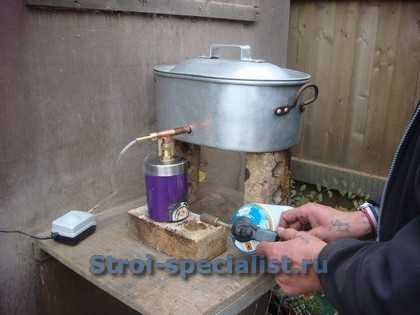

Теперь переходим к испытанию полученного приспособления. Для этого устанавливаем его в удобном месте и присоединяем к гибкому шлангу компрессор достаточной мощности.

Внутрь бункера и самого дымогенератора закладываем топливо, например, пеллеты из древесины лиственных пород. Хвойная древесина содержит большое количество смолы, которая при сгорании дает сильную копоть и неприятный запах. Ее для генерации дыма в коптильнях использовать не рекомендуют.

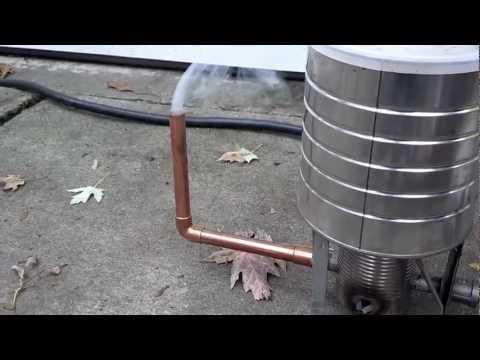

Испытание дымогенератора

При первом запуске необходимо опытным путем найти удачное положение самой тонкой трубки дымогенератора. Как говорилось выше, в таком положении конец этой трубки будет находиться не далее 1 см. от продолговатого отверстия. Нагнетаемый компрессором воздух создает разряжение воздуха около конца тонкой трубки – то есть в зоне продолговатого отверстия, через которое и выводится дым из зоны тления опилок. При этом, подбирая положение тонкой трубки, вы настраиваете характеристики дыма, которые требуются именно для вашего процесса копчения.

Убедившись в качестве работы нашего дымогенератора устанавливаем его около входного отверстия коптильной камеры и начинаем производство деликатесов для семьи и друзей.

Примеры наших читателей

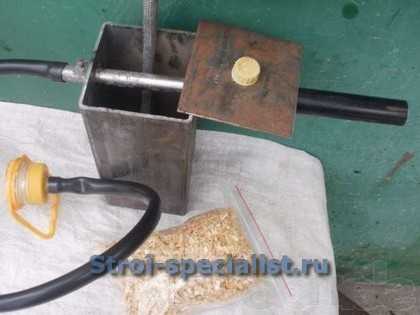

Петр Викторович Демин  прислал на обсуждение фотографии своего самодельного дымогенератора с небольшими комментариями к ним:

Для удобства картинки можно увеличить.

«В качестве нагнетателя воздуха, можно использовать кулер от ноутбука. Он как мини-турбина, может спокойно создать нужный поток воздуха в трубке D10 mm, питание 5 в. позволяет крутить его даже от батарейки сотового телефона. Я доволен им т.к. с компрессором вышла заминка и пришлось срочно выпутываться. Фотография с бутылкой — пробный вариант с маленьким кулером, работал отвратительно, тяги почти не давал.

На воздушной трубке видны риски, это для удобства регулировки глубины её погружения. На фото с холодильником — пластиковые трубы водоснабжения, я сделал прозрачное окно для контроля дымообразования.

Корпус дымогенератора сделан из ОП-5-1, он имеет широкую съемную крышку — удобно засыпать опилки. Турбина использовалась слишком мощная, для данного агрегата, поэтому пришлось добавить заслонку, хотя можно было и блок питания с регулировкой напряжения поставить. Воздушная трубка выполнена из телескопической антенны.»

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉
