Типовые размеры секционных гаражных ворот

Размеры секционных ворот нужно знать ещё на стадии проектирования гаража или проема под ворота. Своевременное планирование позволит определиться с количеством материала, сэкономить денежные средства и оптимизировать временные затраты.

Наверное, каждый во время строительства задавался вопросом, а есть ли эти идеальные стандартные размеры секционных ворот? Однозначно ответить на этот вопрос нельзя, так как у каждого производителя свои размеры и свой шаг в размерной таблице.

DoorHan

Наиболее часто продаваемыми и декларируемыми как стандартные являются ворота со значением ширины 2500. 2750 и 3000 мм. При этом высота начинается с 2100 мм. Этот производитель предлагает шаг в изменении линейных размеров в 100 мм. поэтому здесь есть немного больший выбор.

Alutech

Наибольшее разнообразие серийных ворот представляет именно этот производитель. Шаг изменения показателей для линейных размеров — 125 мм. Ширина начинается с общего практически для всех числа — 2250 мм. Но при этом высота имеет начальное значение — 2085 мм. Дальше идут размеры 2210, 2335 мм и так далее. Это довольно существенно отличается от предложений других производителей.

Какой размер должен быть у ворот?

Стоит ли отдавать предпочтение стандартным габаритам? Или высчитывать длину, ширину и высоту индивидуально? Каждый производитель предлагает свои изделия, поэтому найти ворота стандартного размера трудно. Удобнее рассчитать оптимальные габариты с учетом потребностей будущего пользователя.

Каким образом производить расчет?

Для этого не потребуется особых знаний математики или физики. Достаточно лишь знать ширину транспортного средства, чтобы произвести нужные расчеты. Средняя ширина авто составляет 1,8 — 2,2 метра. Чтобы автотранспорт легко заезжал на территорию дома или в гараж, прибавьте к полученному значению ещё 0,6 -1 метр. Это и будет оптимальная ширина.

Высота секционных ворот рассчитывается по такому же принципу: высота транспортного средства плюс запас от 0.5 до 0.8 метров. Соответственно, для небольшого легкового авто величины высоты ворот в 2 — 2,5 метра будет достаточно. Если секционные ворота устанавливаются для джипа или для заезда фуры, высота будет увеличена. То же самое и с шириной: она будет тем больше, чем шире машина и чем больше пространства требуется для её заезда на территорию объекта или в гараж. Индивидуально рассчитываются размеры секционных ворот, предназначенных для заезда двух автомобилей.

Размеры гаража или секционных ворот увеличиваются по нескольким причинам:

Гараж расположен в стороне от заезда, и при подъезде вам придется лавировать.
Гараж используется не только как место для хранения транспортного средства, но и для размещения предметов и вещей.

Подъездные пути, ведущие к воротам, неудобны, и места для заезда остается немного.

Производители Alutech и DoorHan выпускают широкий ассортимент секционных ворот. Обращаясь в компанию Normand — Вы всегда сможете подобрать секционные ворота любого размера и параметров в наличии и на заказ. Точный расчет размеров секционных ворот позволяет понять, ворота какого производителя подходят больше всего, и какая разница в габаритах незначительна. Учитывая это. можно выбрать изделия оптимальной стоимости.

normand.su

Стандартные размеры секционных ворот для гаража. Стандартные размеры секционных подъемных ворот

Последние:

Все о том как утепляют пол в частном доме

Внутренняя отделка бани своими руками – подбор пород древесины для разных помещений и порядок работ Внутренняя отделка парной бани своими руками
Как создать клумбу непрерывного цветения из многолетников: схема посадки в саду, выбор растений и видео-инструкция
Как выбрать твердотопливный котел для отопления частного дома: критерии, типы, мощность котлов
Подвесной потолок армстронг своими руками: от расчета до монтажа

doktula.ru

виды и размеры конструкций для гаража, как выбрать

Гараж, в котором все обустроено для удобства мужчины и повышения функциональности помещения, — гордость любого представителя сильного пола. В гараже должно быть тепло, он обязан легко открываться и надежно беречь хозяйскую технику. Секционные ворота, установленные в гараже, обеспечивают выполнение всефх этих условий, поэтому приобретают преданных почитателей.

Преимущества и недостатки

Недостатки гаражных секционных ворот сходу назовет любой автовладелец. Происходит это потому, что их немного, и они сразу «бросаются в глаза»:

Высокая стоимость качественной конструкции.
Необходимость технического обслуживания и соблюдение правил ухода и эксплуатации.

Несомненных достоинств значительно больше, их стоит внимательно рассмотреть, определяясь с выбором:

Изделия экономят пространство снаружи и внутри помещения, при открывании они «уходят» под потолок.
Такая конструкция отлично сохраняет тепло и обеспечивает звукоизоляцию.
Они отлично защищены от взлома, в помещение очень сложно проникнуть злоумышленникам.
Легко заменить пришедшие в негодность отдельные секции.

Хорошим бонусом, на который следует обратить внимание, является то, что конструкцию можно заказать под любую форму гаражного проема, она может органично вписаться в дизайн дачного участка или собственного жилого комплекса.

Размеры, схемы и чертежи

Изготовить самостоятельно секционные ворота для гаража не получится, панели придется покупать. При этом конструкция, произведенная на высокоточном промышленном оборудовании, отличается большей прочностью и качеством работ.

Можно попробовать самостоятельно установить купленное изделие, но это требует больших усилий и серьезной инженерной подготовки. Размеры гаражных секционных ворот состоят из нескольких важных параметров. Необходимо знать следующие величины:

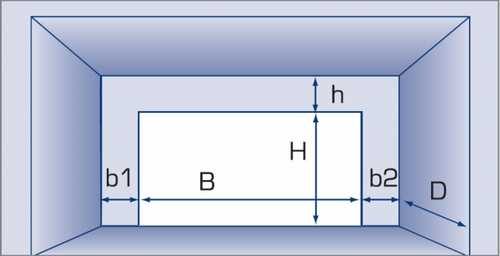

Ширину проема. Она зависит от ширины автомобиля и желания владельца. Обычно оставляют приблизительно 30 сантиметров по бокам ворот.
Высота гаражного проема. Учитывается высота транспортного средства. Конечно, машины отличаются габаритами – для высокого внедорожника предусматриваются соответствующие проемы.
Высота притолоки. Это расстояние от верхнего края проема ворот до потолка. В случае с секционными воротами, чем больше этот показатель, тем лучше, но он не может быть менее 40 сантиметров, поскольку, поднимаясь, конструкция располагается именно под потолком.
Глубина гаражного строения. Она должна позволить установить необходимое оборудование. Ведь по краям проема проводится установка вертикальных направляющих, которые, плавно изгибаясь, образуют потолочную конструкцию для подъема.

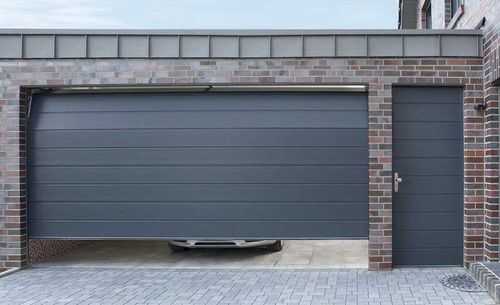

Для удобства изделие можно заказать с дверью. Такой вариант очень удобен, он позволяет пользоваться калиткой, входить и выходить из гаража, не поднимая ворота. Ее можно сделать с порогом или без него. Дверь без порога предпочтительней, поскольку, чтобы затащить в гараж тяжелые грузы, мопед, мотоцикл, не нужно прикладывать усилий и полностью открывать гаражный проем.

Конструкция сендвич-панелей позволяет, в случае установки двери, избежать зазоров, щелей, ворота сохранят свои тепло- и шумоизоляционные свойства.

Выбор материала для ворот

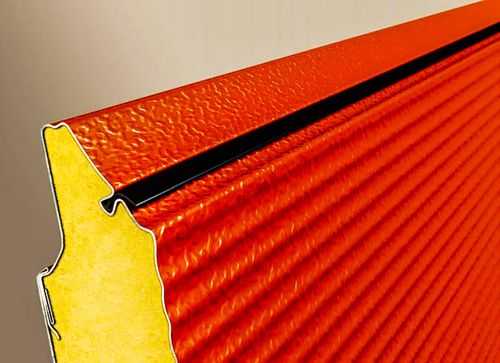

Конструкция состоит из сендвич-панелей промышленного изготовления. Такие панели – это два слоя оцинкованного железа или стали с прослойкой из минеральной ваты или полистирола внутри.

Теплоизоляционные свойства обоих материалов очень высоки, здесь выбор зависит только от предпочтений заказчика.

Ширина панелей составляет: 610, 500 или 385 миллиметров. Они бывают утепленными или «холодными»; толщина панели без утепления – 20 миллиметров, утепленной — 35-40 миллиметров. Толщина металла для такой конструкции начинается с 0,6 миллиметра, следует выбирать более прочные конструкции. Полотна обрабатываются грунтовкой и окрашиваются в разные цвета. Это позволяет отлично вписать необходимую постройку в комплекс расположенных рядом зданий.

Как соединить секции

Панели соединяются между собой специальными петлями, между ними монтируется резиновый утеплитель. Он не дает появляться щелям, позволяет изделию безотказно работать в сырую или морозную погоду. На каждую панель монтируется от 2 до 8 петель, в зависимости от толщины металла сендвич-панели, ширины гаражного проема и массы изделия. Крепежные элементы входят в комплект поставки изделия.

Типы подъема

Как же выбрать тип? Он зависит от высоты притолоки. Стандартный тип подъема является самым бюджетным и монтируется при высоте притолоки 35-60 сантиметров. Пониженный тип используется, когда высота притолоки от 15-35 сантиметров. В этом случае проем открытого гаража несколько перекрывает последняя секция ворот. При таком подъеме барабан может крепиться сзади или спереди, используется стандартный торсионный механизм.

Высокий тип используется, когда высота притолоки больше 60 сантиметров. В этом случае стоимость ворот увеличивается, поскольку используются более крупные пружины и барабан, усложняется монтаж. Наклонный тип. В этом случае потолок ниже в передней части гаража, и повышается к задней стенке.

При такой особенности гаража лучше выбрать другой тип ворот, поскольку никто не гарантирует стабильную работу конструкции. Вертикальный подъем. Он дороже стандартного и ставится, если изделия в сборе не весят более 1 тонны. Пружина может устанавливаться вверху или внизу гаражного проема.

Чтобы определить тип подъема, можно обратиться за помощью к замерщику или консультанту фирмы, устанавливающей такие конструкции.

В конструкции, для подъема полотна, используется сила натяжения пружин. Есть варианты с пружинами растяжения, которые устанавливаются в боковых стойках, они растягиваются при поднимании ворот. Другой механизм — торсионные пружины, которые находятся вверху конструкции. Этот вид более сложный, но надежнее и долговечнее первого варианта. Способов подъема ворот два: механический и автоматический.

Механизированный

Конструкция с механическим приводом значительно дешевле автоматической; удобные ручки для закрывания ворот расположены внутри и снаружи гаража. Ручные секционные ворота, при минимуме инженерных знаний, можно установить самостоятельно. Периметр такого изделия оборудуется уплотнителем из резины, обеспечивающим герметизацию конструкции. Недостатком является необходимость вручную открывать их при морозе и непогоде.

Автоматический

Для работы секционных ворот используется потолочный или навальный привод. Навальный привод можно наблюдать обычно в складских помещениях, на промышленных предприятиях, в гаражах большой площади. Ему необходимо много места для размещения и большее количество энергии.

Автоматический привод способен работать при помощи: смартфона, пульта, брелока, настенных выключателей и кнопок, компьютера и кодового замка. Автоматика предполагает возможность управления системой, не выходя из машины. Сегодня есть возможность выбрать бюджетный вариант оборудования, не потеряв в качестве.

Способы запирания

Если гараж пристроен к дому и имеет прямой вход в жилище, его можно просто закрывать изнутри на прочную задвижку. Ворота могут закрываться снаружи и изнутри дверным замком. Гаражные замки надежны, и заказчик может выбрать для себя любой оптимальный вариант. Врата могут блокироваться изнутри электроприводом.

При таком способе изнутри они легко открываются вручную, для этого нужно войти в гараж и потянуть трос.

Существует возможность открыть гараж снаружи. Когда в полотно конструкции встроен наружный размыкатель, нужно открыть ключом и вытянуть механизм разблокировки.

Установка секционных ворот

Перед установкой оштукатуриваются стены и потолок гаража. Вход в гараж по периметру укрепляется с помощью металлического уголка.

Важно: перед заказом ворот проверяют по уровню, насколько ровно расположен гараж, ведь такие изделия не работают даже при малейшем перекосе.

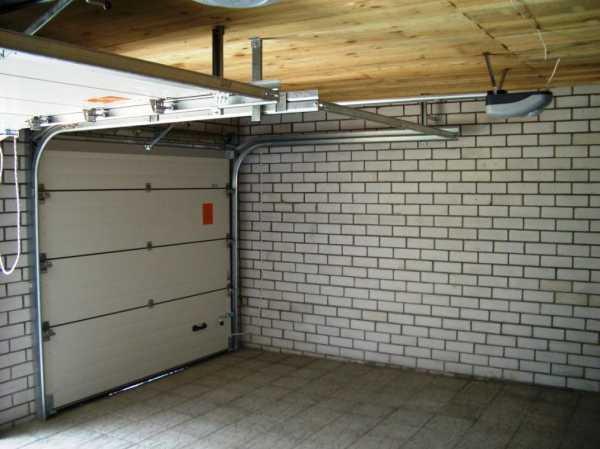

Вертикальные и горизонтальные профили крепятся при помощи монтажных саморезов. Затем устанавливаются ворота и механизмы подъема. После этого монтируются ручки и замки. Производители секционных ворот снабжают изделия подробной инструкцией по установке конструкции и подъемного оборудования.

Ремонт и техническое обслуживание

При необходимости сендвич-панель, пришедшую в негодность, легко заменить. Следует периодически оценивать состояние петель и роликов. Они моются и смазываются, если конструкция гремит или появляется посторонний шум. Еще одной проблемой может быть обрыв троса.

Если все работы по установке и обслуживанию ворот велись грамотными профессионалами, можно не опасаться проблем с конструкцией и оборудованием, все неполадки быстро устраняются специалистами. Секционные ворота просты в использовании и надежны, поэтому они пользуются устойчивым спросом, который продолжает расти.

garazhyk.ru

размеры, материалы и их использование

Удобство использования секционных ворот для гаража

Отличительной особенностью секционных ворот для гаража является то, что их полотно не является цельным листом, а состоит из отдельных секций (ламелей), подвижно соединенных между собой. Тип соединения петельный, что обеспечивает определенную свободу движения секций с помощью трех или более петель. Обычно петли располагаются по краям и в центре. По бокам панелей расположены ролики, которые заводятся в выемки направляющих стоек и движутся по ним при поднятии и закрытии. Вертикальные направляющие, расположенные по бокам проема постепенно переходят в горизонтальные потолочные, крепящиеся к потолку. Где и собираются все секции при открытии. Крепление направляющих к полу, стенам и потолку обеспечивают анкеры или кронштейны.

В зависимости от производителя ворота могут иметь свои конструктивные особенности. Например, замыкающийся с помощью сложного фиксирующего замка внешний контур, как у белорусского Алютех. Это повышает надежность и взломостойкость конструкции. Другие же предпочитают этого не делать для избегания примерзания секций.

Из чего изготавливают и особенности конструкции

Устройство секций может быть двух вариантов:

толщиной 20-25 мм – так называемые холодные секции, более бюджетные и используемые в не отапливаемых помещениях;
толщиной 40-45 и более мм – теплые секции со слоем утеплителя между двумя листами алюминия или стали (оцинкованной или нержавеющей). Утеплителем чаще всего выступает пенополиуретан или минеральная вата. По всем параметрам предпочтительнее полиуретановая пена, хотя она и более дорогостоящая.

Фактически теплые ламели представляют собой своеобразный сэндвич, внутри которого находится слой вспененного полиуретана, покрытый лаком и окруженный слоем основного металла толщиной 0,4-0,6 и более мм. Сталь в свою очередь может быть оцинкованной двумя протекторными слоями цинка для усиления сохранения тепла. Кроме того, с этой же целью сверху на грунтовку наносится полимерное покрытие.

Размеры

Гаражные ворота секционные, размеры которых могут варьировать в достаточно широких пределах можно заказать как в стандартном исполнении, так и по индивидуальным замерам. Стандартные размеры секционных гаражных ворот обычно составляют 40-60 см и по толщине 35-40-45 мм. Из них собираются конструкции высотой от 125 до 400 см и длиной от 190 до 640 см. Максимальная длина гаражных ворот и их другие размерные характеристики зависят от параметров въезда и типа конструкции. Для въездов более 6 м по длине следует приобретать промышленные модели.

Соединение секций

Соединение секционных ламелей происходит с помощью шарнирных петель по типу кинетической пары шип-паз. Это усиливает герметичность конструкции в закрытом состоянии и препятствует ее продуваемости. Для исключения потерь тепла по краям секций укладывают слой эластичного утеплителя, который не должен быть виден снаружи. Такие утепленные модели обладают также отличными влаго- и звукоизолирующими свойствами. Белорусский Алютех с помощью специального крепежа делает соединение секций полностью замкнутым по контуру полоской стали.

Тип подъема

Тип подъема секционных ворот зависим от габаритов притолоки и бывает:

Стандартным при притолоке 35-60 см (максимум по ширине до 7 м и длине до 9,7 м). это самый вариант, обеспечивающий малую нагрузку на пружинные элементы и высокую стабильность эксплуатации.
Пониженный при притолоке 15-35 см. При этом нависание нижней части конструкции исключают с помощью специальных барабанов радиального типа или в виде заднего вала. Это увеличивает стоимость конструкции по сравнению со стандартной.
Высокий при притолоке более 60 см (максимум до 4,6 м). Также нуждается в более дорогостоящем оборудовании и монтаже.

Наклонный при повышении притолоки в направлении задней стены. Это самый нестабильный и дорогостоящий вариант установки секционных ворот.
Вертикальный с верхней или нижней пружинами. Требуется при весе полотна ворот более 1 тонны. Нуждается в усиленных направляющих и более дорогостоящих материалах.

Сколько стоят секционные гаражные ворота, поможет определиться опытный замерщик либо консультант. При приобретении вам останется лишь предоставить грамотно и тщательно выполненную схему или чертеж секционных гаражных ворот.

Подъемный механизм

Существует всего два типа подъемных механизмов секционных конструкций:

торсионный – за счет пружинной системы, устанавливаемой на валу под потолком и сжимающейся при подъеме ворот. Закрытие конструкции осуществляется под действием накопленной при сжатии силы упругости;
за счет пружинного растяжения в боковых направляющих, растягивающихся при подъеме и приходящих в исходное состояние при опускании ворот.

Возможности автоматизации

Секционные ворота открывают широкие возможности для автоматизации управления. Осуществляется за счет специальных приводов:

Осевого.
Потолочного.

Устройства для автоматического открывания и закрывания ворот могут быть:

пульт на стене с набором стандартных кнопок;
брелок с радиопередатчиком;
компьютер или смартфон с микропроцессор, принимающим и обрабатывающим фото и видео сигналы.

Самыми популярными и доступными считаются брелки, которые сравнительно дешевы, удобны в использовании и не «нагружают» своего владельца избытком действий.

terol.by

Стандартные размеры секционных ворот Дорхан, Алютех для гаража

На сегодняшний день не существует каких-либо единых, обязательных и действующих для всех стандартных параметров ворот. Рассмотрим существующие варианты.

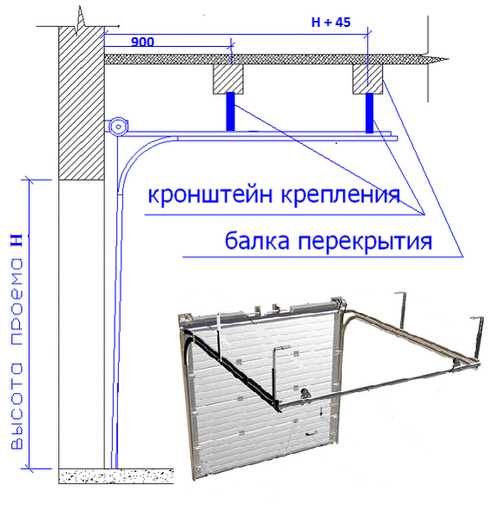

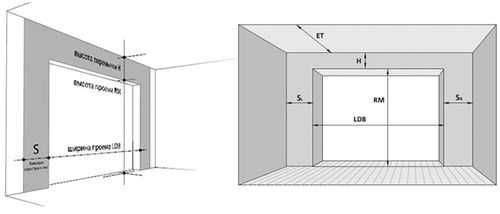

Схема монтажа

Стандартные параметры секционных конструкций для гаража

Безопасными считаются следующие размеры гаражных секционных ворот: ширина ворот 240-250 см, высота 200-250 см. Оптимальные параметры (ширина) конструкции зависят от многочисленных факторов:

Размеры автомобиля – это может быть малогабаритный легковой автомобиль, семейный вместительный автомобиль, грузовой фургон или другие модели. Чем больше ширина ворот, тем проще сменить небольшой автомобиль на более серьезный. Если в гараже стоит газель или мощный внедорожник, то секционные конструкции должны иметь минимум следующие размеры: 300*250 см (ширина*высота).
Расположение постройки относительно участка и входных ворот. Какая ситуация с подъездными путями? Если, въезжая в гараж, придется маневрировать, стоит задуматься о том, что необходимо установить более широкие ворота.
В каких целях используется гаражное пространство – во многих случаях гараж превращается в хранилище для различных личных предметов и овощей, этот факт не нужно упускать на стадии определения габаритов ворот. Размеры проема в таком случае будут иметь большое значение.
Предназначение гаража. Сегодня различают несколько типов конструкций. Промышленные – устанавливаются на предприятиях складского и производственного назначений, гаражные – устанавливаются в частных постройках. Проем здесь также весьма важен.
Изготовитель. У каждого производителя имеются свои стандарты, потому что, каждый из них ориентирован на определенный рынок.
Предназначение в зависимости от количества ТС. Параметры ворот и размеры гаража зависят от того, какое число автомобилей там находится одновременно. Рассматривать вариант стандартных ворот необходимо с учетом вышеперечисленных факторов.

Условия монтажа секционных гаражных конструкций

Расстояние от поверхности потолка до верхней линии проема (перемычка) – должна составлять не меньше 21 см, идеальный размер – 35 см. Этого достаточно для типичной эксплуатации, не учитывая того, какой используется привод.
Расстояние от поверхности стены до линии проема (боковое расстояние) – его размер должен составлять не меньше 10-12 см, что позволяет использовать различныке приводы.
На потолке не должны находиться какие-либо коммуникации: кабели, трубы, светильники.

Каждый производитель выпускает линейку модификаций ворот с различными параметрами. Если выбор пал на секционные конструкции, вопрос об изготовителе встает вторым пунктом. Он имеет немаловажное значение при осуществлении выбора. Как известно, у каждой фирмы-производителя свои особенности.

Одним из важных критериев является выбор «размерного шага» — у изготовителей это понятие сильно отличается. Может показаться, что 150-200 мм играют незначительную роль, но это отражается на итоговой цене при приобретении нужного изделия.

Конструкции фирмы «Дорхан»

Секционные ворота Дорхан обладают шириной 300, 275, 250 см. Минимальное значение высоты – 210 см. Производитель предлагает модификации ворот с разницей в линейных размерах 10 см, благодаря чему ассортимент продукции довольно многообразный.

Изготовитель «Хорман»

Стандартные габариты ворот начинаются от 225*187,5 см до 600*300 см, шаг между габаритными размерами составляет 12,5 см. Наиболее востребованы три модификации по высоте: 200, 225 и 212,5 см, четыре модификации по ширине: 300, 275, 250 и 237,5 см.

Не стоит оставлять без внимания тот факт, что в конструкции ворот могут предусматриваться различные направляющие. Они определяют возможность увеличить размеры до конкретного предела.

Бренд «Алютекс»

Этот производитель предоставляет максимальный выбор серийных ворот. Линейные показатели размеров изменяются с шагом 12,5 см. Минимальная ширина составляет 225 см, высота 208,5 см. Следом идут значения 221 и 233,5 см и далее, что сильно отличается от модификаций других производителей.
