Как выбрать систему инсталляции для унитаза: Обзор +Видео

Размеры инсталляции для унитаза: виды конструкций. Встроенные унитазы считаются современными сантехническими устройствами, имеющими наиболее эстетический вид, по сравнению с обычным санузлом. Подвесная модель скрывает трубы водопровода в коробе либо за фальш-стеной.

Размеры инсталляции позволяют сэкономить пространство небольшого помещения, при выборе типа унитаза учитывают их характеристики и особенности формы туалетной комнаты.

Содержание статьи:

Что подразумевает система инсталляции

Инсталляция подвесной модели представляет собой конструкцию из стали, которую встраивают в туалетную стену. Конструкция выступает в роли каркаса для сантехнической арматуры, унитаза, биде либо умывальника.

Все системы водоотведения скрываются за фальш-стеной, которую можно декорировать под общий интерьер помещения. Видимыми для окружающих остаются Элементы, из которых состоит система.

Конструкция всей подвесной модели имеет несколько компонентов:

  1. Систему инсталляции, выполненную из стали с антикоррозийным покрытием. На конструкцию крепят обвязку гидравлическую для санузла либо биде, раковины, оснащают деталями для соединения в виде муфт, шпилек для крепления. К каркасу устанавливают бачок для слива, это устройство влияет на долговечность всей конструкции.
    Емкость для слива, как правило, изготавливают из пластика высокого качества и прочности, прокладка клапана для смыва воды делают из силикона либо плотной резины. Бачок оснащен функцией слива в аварийной ситуации, например, при вероятном переливе воды.

    Внимание! Бачки для системы выполняют согласно европейским стандартам, поэтому шумовой уровень должен колебаться в пределах семнадцати децибел.

  2. Унитаз, прикрепленный к каркасу. Все виды инсталляции универсальные, на них можно крепить приборы любых марок изготовителей.
    Внимание!
    Каркасы устанавливают также для напольных унитазов, имеющих скрытый бачок.
    Приборы сантехники изготавливают и разных материалов, в основном применяют фарфор, фаянс, акрил, металл и стекло. Цветовая гамма унитазов очень широкая, можно выбрать на любой вкус.
    Справка! Крышка унитаза бывает обычная, либо оснащенная полулифтом. Функция полулифта способствует аккуратному закрыванию и уберегает чашу унитаза от образования трещин и сколов во время сильного удара.
  3. Кнопку смыва, являющейся малым устройством управления смывной системой бачка.

Варианты кнопок:

  • кнопка, оснащенная смыв – стопом, поток воды возможно остановить, нажав повторно на панель.
  • кнопки, работающие без личного контакта, смыв включается под действием УФ – лучей.
  • кнопка, которая имеет два режима для смыва воды, одна кнопка гарантирует слив экономичный в полбака, нажатие другой кнопки способствует сливу полной емкости.

Внимание! Дизайнерские находки делают панели для смыва унитаза эксклюзивными, украшающими помещение санузла.

Положительные и отрицательные стороны конструкции

Инсталляция для подвесной модели имеет как плюсы, так и минусы своего устройства.

К плюсам относят:

  1. Компактность конструкции, освобождение площади санузла.
  2. Способность визуально расширить пространство. Отсутствие бачка и малые размеры чаши унитаза зрительно увеличивают помещение.
  3. Эстетичный вид устройства, потому что все трубы прячутся за фальш-стеной.
  4. Гигиенические особенности в связи с отсутствием ножки унитаза, на которой собирается пыль. Пространство под унитазом открытое, под ним легко протереть пол.
  5. Экономичный слив воды можно обеспечить, установив панель смыва с двумя режимами.
  6. Система инсталляции придает дополнительную щумоизоляцию во время работы бачка.
  7. Долгосрочность эксплуатационного срока. Гарантия на конструкцию 10 лет, но на деле все виды унитазов служат дольше.

К минусам относят:

  1. Сложность монтажа, так как во время установки учитывается высота крепления инсталляции, способ расположения к стене и многое другое.
  2. Установку фальш-стены, которая препятствует свободному проникновению к трубам, при первой необходимости. Чтобы добраться до коммуникаций, понадобиться снять отделку стены, убрать перегородку, далее снова все заделать.
  3. Цена унитаза с подвесной чашей, для которого надо монтировать инсталляцию, выше, чем на стандартную сантехнику.

Внимание! Выбирая модель с инсталляцией, стоит взвесить плюсы и минусы системы, только потом приобрести сантехнику.

Варианты расположения унитазов

Особенности интерьера, формы и размеры помещения под сантехнику диктуют выбор для расположения конструкции.

Конструкция в помещении может монтироваться по-разному:

  1. Стандартным способом. Если крепить инсталляцию к стене, то приобретают рамный либо навесной каркас.
  2. Расположение, которое предполагает установку с обеих сторон стены. Для такого расположения выбирают объемное устройство, на которое комплектующие детали сантехники свободно прикрепятся по обе стороны перегородки. Такое расположение встречается в деревянных перекрытиях дач, загородных хозяйств.
  3. Угловое расположение системы применяется в помещениях с малыми габаритами.

Два способа монтажа:

  1. При помощи углового модуля для монтажа.
  2. При помощи обычного каркаса, купив крепления, подходящие для угловой конструкции.

Инсталляция, установленная в углу, занимает немного пространства, что делает комнату больше. Расположение под оконной рамой экономит место, либо служит для зонирования помещения. Для установки подходят инсталляции рамного типа высотой не более восьми десяти сантиметров. Расположение приборов в линию. Одна инсталляция служит для крепления унитаза, умывальника либо биде. Данное расположение позволяет единовременно оборудовать помещение всеми сантехническими приборами, сохранив единый дизайн.

Разновидности систем инсталляции

Инсталляция бывает двух вариантов, которые имеют свои особенности:

  1. Блочная инсталляция (навесная). Система считается самой простой и дешевой, но ее разрешено монтировать к несущей стене. Устройство состоит из бачка из пластика, пластины, оснащенной анкерными болтами для крепления, шпильки для установки унитаза.
  2. Рамная инсталляция считается дорогим вариантом, но более универсальным, крепится при помощи рамы. Каркас выполнен из стали, покрытой веществом против коррозии. К нему в комплект прилагают арматуру, с помощью которой крепят инсталляцию и сантехнику.

Систему применяют для всех помещений со стенами из любого материала. В данном случае необходимо правильно подобрать крепежные элементы. Если устанавливать конструкцию на несущую стену, то выбирают настенное крепление, чтобы направить на нее основную нагрузку при использовании. При установке системы около стены из пеноблока либо гипсокартона, то подойдет напольный монтаж. Каркас устанавливают при помощи ножек. Некоторые модели требуют крепления за стену и пол на четыре отверстия.

Справка! Высоту установки ножек для каркаса можно регулировать самостоятельно до 20 сантиметров, что делает возможным крепить конструкцию на необходимом удалении от пола.

Как установить блочную систему

Под блочную конструкцию проделывают в стене специальную нишу. Каркас прикладывают к стене, рассчитывая необходимую высоту, сразу отмечают точки для крепежных элементов. С помощью перфоратора сверлят дырки под дюбеля для инсталляции с бачком. Все соединения оснащают прокладками, проверяют на наличие протечек, затем подводят к водопроводу. В подготовленную нишу в стене встраивают штифты, на которые навесят унитазную чашу. Место между стенами (основной и фальшивой) заделывают кирпичом. Если этого не сделать, то прибор будет вдавливаться в перегородку, что приведет к нарушению отделочного материала.

Далее отверстие закрывают при помощи листов из водостойкого гипсокартона, как правило, двумя слоями. Лист оборудуют ревизионным окном, на которое сверху устанавливают панель для смыва. Далее чашу унитаза монтируют к каркасу.

Как установить рамную систему:

  1. Для начала выбирают место под раму, которую можно монтировать и к стене, и к полу. При этом определяют высоту унитаза от пола.
  2. Устанавливают бачок, к которому подводят трубу водопровода с помощью входного фитинга.
    Справка! Для водопровода не стоит выбирать гибкие шланги, которые прослужат меньше, чем унитаз с бачком.
    Выпускная труба от унитаза подводится к стояку с помощью гофры либо без нее. Сразу же необходимо протестировать соединения на протечки, пропустив примерно три литра воды.
  3. Заключительный этап такой же как в установке с блочной системой. Отверстие закрывают с помощью листов, прорезая отверстия для панели смыва, устанавливают фальш-стену, производят ее отделку.

Размеры инсталляционных конструкций

Модели инсталляции отличаются по размерам. Выбирая систему, надо не ошибиться в правильном выборе, чтобы устройство подошло для помещения. Инсталляционная конструкция не имеет стандартных размеров, у каждого производителя свои параметры, поэтому нишу под устройство готовят после приобретения сантехники.

Блочные инсталляции бывают:

  • 50 сантиметров в ширину;
  • до 15 сантиметров глубины;
  • высотой 1 метр.

Рамочные инсталляции и при расположении системы под окном требуют высоту изделия до 82 сантиметров. Широкие и низкие системы ограничивают давление на стены, их можно устанавливать в деревянных домах. Некоторые производители выпускают системы с нестандартным размером, так как сегодня все больше покупателей требуют необычные модели сантехники.



Справка! Производитель из Германии марки TECE выпускает инсталляцию, имеющую восемь сантиметров глубины, марка ROCA из Испании выпускает систему глубиной в девять сантиметров, а производитель MIGLIORE предлагает устройство, имеющее ширину 30 сантиметров.

Известные марки

На рынке инсталляции представлены производителями многих стран. Наиболее распространены Vitra из Турции, ROCA из Испании, CERSANIT из Польши, IDDIS из России. На первом месте производитель GEBERIT из Германии, производят бачки без единого шва. На втором месте рейтинга располагаются фирмы GROhe Viega, далее TECE.

Устанавливая систему необходимо помнить, что срок годности и прочность конструкции можно уменьшить при неправильном монтаже, из-за плохой воды, нарушая правила пользования.

Несколько нюансов при покупке инсталляции

Чтобы установить систему инсталляции, надо иметь такие элементы конструкции:

  1. Сама система инсталляции. Модель покупают от вида стены. Блочный тип можно крепить на несущие стены, рамочный тип подойдет для любых перегородок. Важно определить место установки конструкции.
  2. Унитаз с крышкой (обычной либо с полулифтом). Сразу следует узнать, идет ли крепежный элемент с переходником для установки смывного колена в комплекте. При необходимости докупить детали той же марки.
  3. Наличие бачка и панель для смыва. Если они не идут в комплекте с инсталляцией, то их покупают самостоятельно заранее.
  4. Прокладки для повышения звукоизоляционных качеств системы.

Также перед покупкой стоит поинтересоваться на функции сантехники, к примеру, оснащенность экономить воду, поглощать запахи, как легко можно приобрести детали этой марки, если понадобится.

Насколько прочна конструкция

Система инсталляции любой модели выдерживает вес до 400 килограмм, поэтому сантехника выдержит полных людей. Кто сомневается в надежности системы, можно выбрать напольные приборы, оснащенные инсталляцией. Унитаз с помощью ножки стоит на полу, но форма ножки округлая, что облегчает уборку.

Как проводить ремонт

Как и любое устройство, система может сломаться. Как проводить ремонт сантехники, не ломая стену. Подход к трубам осуществляется через панель смыва. Можно фальш-стену оборудовать люками для замены различных элементов. Если авария действительно сложная, то стену придется сломать, поэтому выбирая подвесной унитаз, необходимо выбрать известную марку, даже если она стоит дороже.

Что следует знать о кнопке смыва

Кнопку следует тщательно выбирать под имеющийся дизайн. Все марки выпускают разные виды панелей на любой вкус.

Кнопки бывают:

  • Простые и пневматические кнопки (нажимая на кнопку, изменяется давление в трубке и срабатывает клапан, регулирующий смыв).
  • Кнопки с экономной системой смыва двудольные: одна кнопака отвечает за смыв полбака, другая- полного.
  • Панель с кнопкой «стоп», нажимая на кнопку во время смыва, вода сразу перестает течь, что очень экономит расход воды.

В чем особенности коммуникации для инсталляции

Все элементы системы выполнены из материалов высокого качества, чтобы они служили долго. Водопроводные трубы не должны иметь соединения между собой, которые подвержены протеканию. Лучше выбирать трубы из полипропилена, и соединять их с помощью горячей сварки, образуя монолитную трубу. При использовании труб из металлопластика, стоит остановиться на выборе пресс-фитингов, отличающиеся прочностью, их не надо подтягивать время от времени.

Стандартные размеры инсталляции для унитаза: высота, ширина, глубина

Размеры инсталляций для унитазов – это один из ключевых критериев выбора подобных приспособлений.

Конструктивно они представляют собой каркас, составляющий основу для монтажа сантехнических изделий (чаша, бачок и дополнительные элементы).

Крепеж системы может быть осуществлен как к полу туалетной комнаты, так и к одной из стен. Подобный подход позволяет выбрать оптимальное место установки, сэкономить пространство и скрыть коммуникации.

Содержание статьи

Особенности и виды инсталляции

Главное отличие оборудования подвесного типа — отсутствие опирающейся на пол части. Благодаря этому она как бы висит в воздухе. Однако надежное основание должно быть, иначе пользоваться оборудованием будет небезопасно.

Роль такого основания играет инсталляция — особый каркас, который закрепляется к стене либо к полу. На него навешивается сантехнический прибор.

Инсталляционная система представляет собой прочную раму из стали. В нее вставляется сливной бак и вся необходимая для него арматура. Конструкция устанавливается на место, надежно закрепляется.

После этого ставят перегородку или фальшстену, которая ее полностью закрывает. На виду остаются только шпильки, на них монтируется унитаз. Затем он подключается к водопроводной и канализационной трубе.

Типы рам

Основное различие между двумя видами модулей заключается в способе их закрепления. Исходя из этого различают два вида.

Блочные (навесные) модели

Такие консоли вешают на стену. Они становятся опорой для рамы с обвязкой и оборудования. Поэтому блочные инсталляции разрешено крепить только на несущие.

Тонкие перегородки, конструкции из гипсокартона и подобные им опоры не выдержат нагрузки. Для монтажа блока по его замерам подготавливается ниша.

Иногда его помещают в уже существующее углубление, если габариты совпадают. После монтажа ниша закрывается декоративной панелью либо фальшстеной. Навесные модели отличаются простотой и надежностью конструкции.

Они легко закрепляются на основу, долговечны и прочны. Их цена ниже, чем у аналогов. Но выбирают их только для несущих стен.

Рамные конструкции

Изготавливаются в виде каркаса с ножками, которые чаще всего регулируются по высоте. Это позволяет поднять сантехнический прибор от пола настолько, насколько это удобно.

Еще один плюс заключается в том, что поставить оборудование можно в любом месте, до которого возможно протянуть инженерные коммуникации. Качество опорной стены не имеет значения.

Варианты закрепления консоли:

  • Настенный. Консоль навешивается на горизонтальную плоскость, но поскольку у нее есть массивные ножки, большая часть нагрузки направляется на пол.
  • Напольный. Крепление на стену не осуществляется. Опора идет только на пол.
  • Комбинированный. Консоль закрепляется в четырех точках: двух по горизонтали и двух по вертикали.

Для каждого случая подбирается свое решение. Рамные модели надежны, в среднем выдерживают порядка 400 кг. Для их установки не требуется готовить нишу, можно поставить и без нее.

В таком случае при желании над санфаянсом оборудуется небольшая полочка. Такие модули ставятся у любой опоры и даже без нее. Например, у пустотелой перегородки, в отдалении от стен, под окном или в углу.

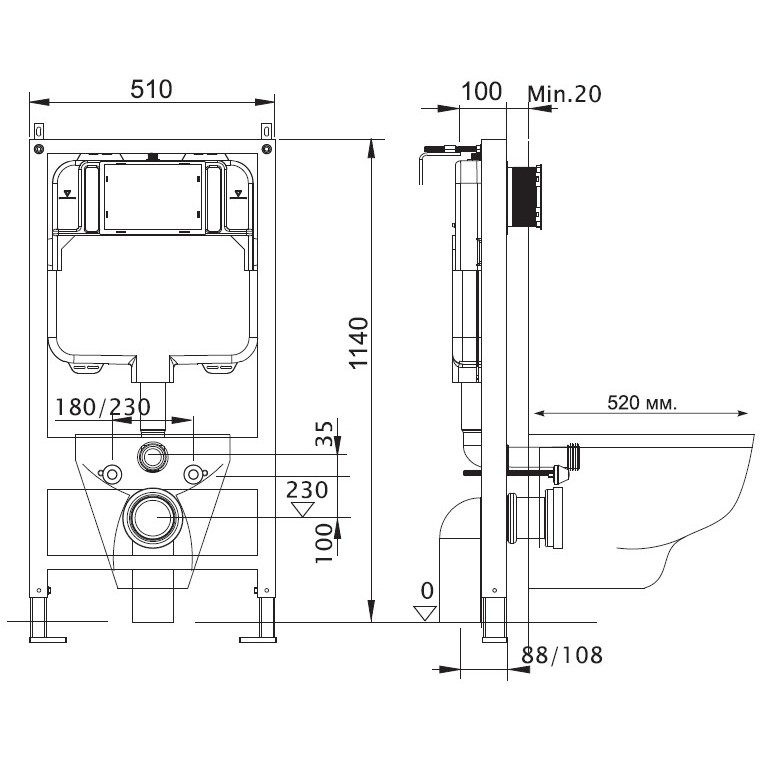

Стандартные размеры

Стандартные размеры

Разберемся в стандартных размерах инсталляций для унитаза. Это модели предназначены для монтажа в помещении, где нет существенных пространственных ограничений.

Их ставят в просторных туалетных комнатах и в небольших санузлах. Большинство каркасов относится к этой группе. Кроме них существуют еще угловые вариации, которые ставят в пустых углах небольших помещений. Особенно хороши они для совмещенных санузлов.

Выпускаются компактные модели, отличающиеся небольшой высотой. Их монтируют под окнами, около невысоких перегородок, т.п. Линейные модули разработаны для подвесного оборудования, расположенного в ряд.

Например, около унитаза находится биде или писсуар. Есть еще двусторонние модели, которые предназначены для закрепления сантехники с двух сторон. Размеры вариаций отличаются от стандарта.

Ширина конструкции

Ширина инсталляции для унитаза не зависит от ее типа. Рамные и блочные стандартные системы имеют одинаковые параметры 500-600 мм. Этого расстояния вполне достаточно для того, чтобы поместить внутрь каркаса смывной бачок.

Его габариты могут быть разными, но ширина не бывает больше 500 мм. Большая часть модулей, особенно блочных, выпускается с шириной 500 мм. Она подходит для сантехники любых габаритов.

Глубина

Глубина считается одной из самых важных и зависит от типа рамы. Так, блочные разновидности самые компактные. Их глубина колеблется от 100 до 150 мм. У рамных моделей это значение располагается в промежутке от 150 до 300 мм.

Таким образом, меньше места занимают навесные модули. Если в санузле несущая стена, выбирают блочную консоль. Так удастся выиграть порядка 15 см свободного пространства.

Глубина консоли определяет габариты и объем сливного бака, который располагается внутри рамы. В отличие от напольного аналога, у подвесной сантехники бачок плоский.

Его толщина — 90 мм, ширина — 500 м, высота — 550-600 мм. Такие габариты позволяют получить объем от 3 до 6 литров. Это немного меньше, чем стандартные характеристики от 6 до 9 литров.

При выборе надо понимать, что размеры инсталляционной системы влияют на объем бачка. Чтобы чаша оставалась чистой желательно, чтобы он был большим.

Высота

Еще одна важная характеристика — высота инсталляции для унитаза от пола. Рамные модели выше: от 1 020 до 1 400 мм. Навесные от 800 до 1 000 мм. Крепежи под шпильки, на которые крепится чаша, обычно располагаются на уровне 320 мм.

Это универсальная высота, удобная большинству людей. Но если нужно, ее изменяют при помощи регулируемых ножек. Канализационный патрубок крепится к чаше на уровне 220 мм от пола.

Расстояние между шпильками или, как его еще называют, межосевое, бывает 180 или 230 мм. Это стандартные величины, на которые рассчитаны большинство моделей подвесной сантехники.

Стандартные каркасы предназначены для закрепления трех типов чаш разных габаритов:

  • Мини — до 540 мм длиной.
  • Стандарт — 550-600 мм.
  • Максимум — 700 мм.

Ширина всех разновидностей 300-400 мм, высота — 300-400 мм.

Размеры инсталляций для унитаза разных производителей

Правильный выбор бренда является залогом долгосрочной эксплуатации любого изделия при минимальных расходах. Анализ продукции разных производителей требует определенных временных затрат. Однако подобный подход в полной мере оправдан.

В соответствии с многочисленными отзывами специалистов и пользователей сегодня лидерами рынка являются следующие марки.

Geberit

Компания, история которой началась с производства бесшовных бачков. Инсталляционные каркасы данной марки за счет своих габаритов позволяют выполнять монтаж сантехники в помещениях с разными конструктивными особенностями. Речь идет в том числе о ситуациях, когда расстояние до стены является минимальным.

Grohe

Проверенный временем разработчик, представляющий на рынке сантехнических систем Германию. Все изделия бренда выполняются из максимально прочной стали с качественным антикоррозийным покрытием.

Viega

Еще одна немецкая компания, специализирующаяся именно на выпуске инсталляционных конструкций.

Помимо тройки лидеров, на отечественном рынке представлена высококачественная продукция таких марок, как:

  • Cersanit;
  • Tece;
  • AM PM;
  • Roca.

Компания Geberit предлагает свои клиентам целую линейку инсталляций, получившую название Duofix. Покупателям доступны модели, оснащаемые сливными бачками с учетом их требований.

Размеры систем зависят именно от выбора данного сантехнического прибора.

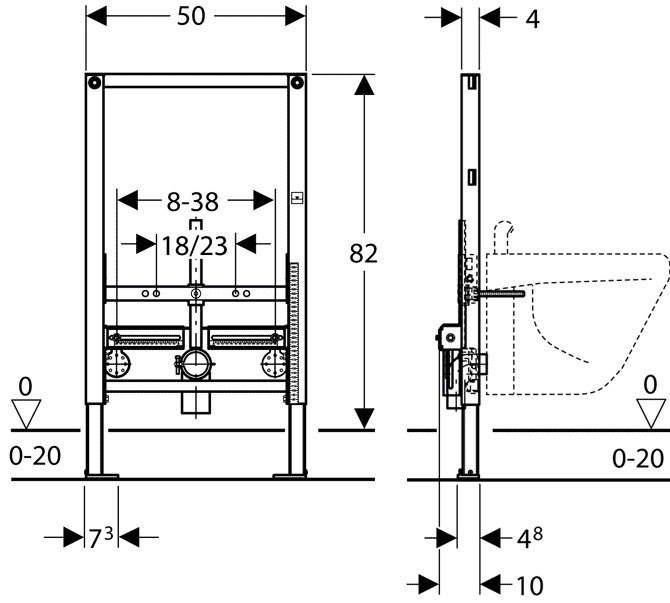

Например, для модели Omega предлагаются конструкции высотой 82, 98 и 112 см.

Высота бачка Sigma составляет 112 см, а его толщина – всего 8 см. За счет такого ультратонкого устройства разработчикам удалось создать инсталляционную систему с минимальным удалением от стены. А самой доступной по стоимости является модель, разработанная для установки сливного бачка Delta.

Анализируя технические характеристики продукции данной компании-производителя, стоит выделить модель Duofix UP320. Благодаря своим размерам она является универсальной и совместима практически со всеми чашами унитазов. Так, расстояние между монтажными шпильками может изменяться в пределах 18-23 см.

Система рассчитана для крепления как к полу, так и к стене с подвесным унитазом. Кстати, последний в комплект поставки конструкции не входит.

К главным конкурентным преимуществам модели UP320 из упомянутой коллекции относится максимальная простота установки.

Для осуществления монтажа не потребуется использование дополнительного инструмента. Инсталляционный короб оснащен самостопорящимися опорами, выставляемыми на высоту до 20 см.

Высота, ширина и глубина данной конструкции составляют 112, 50 и 12 см.

Еще один представитель модельной линейки Duofix – это модель с номером 458.120.11.1, рассчитанная под упомянутую выше модель сливного бачка «Дельта». Разработчики предусмотрели скрытый тип монтажа на фальш-стены, выполненные из гипсокартона.

Определяясь с габаритами короба, необходимо учитывать, что глубина, высота и ширина каркаса составляют 12, 112 и 50 см соответственно.

В последнее время продукция немецкой марки Grohe выпускается на территории Таиланда и Португалии. Невзирая на это, ее качество остается неизменно высоким, а клиентская база продолжает уверенно расти.

Среди наиболее популярных моделей инсталляционных каркасов можно выделить Solido-39192000. Ее основой является самонесущая рама из высокопрочной стали, имеющей качественное антикоррозийное покрытие.

Инсталляция может быть установлена на стене или полу перед перегородкой из гипсокартона. В соответствии с отзывами данная конструкция отличается удобством подвода коммуникаций.

Глубина, высота и ширина модели составляют 23, 113 и 50 см. Максимальное удобство установки каркаса обусловлено наличием в комплекте поставки крепежных элементов, в том числе для сантехнических изделий.

За счет конструктивных особенностей и габаритов существует возможность регулирования высоты расположения самого унитаза. Это наиболее актуально для людей с небольшим ростом.

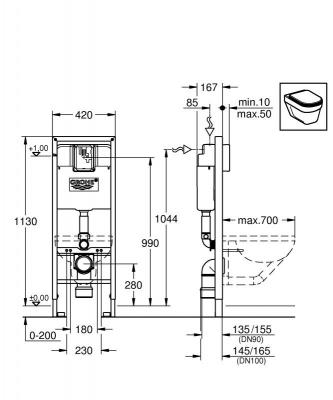

Модель Rapid Sl-38721-000 также входит в перечень наиболее популярных образцов продукции Grohe. Она комплектуется сливным бачком с объемом от 6 до 9 литров и имеет высоту 120 сантиметров.

Короб монтируется перед стеной или перегородками и позволяет оперативно отрегулировать установку унитаза.

Как и в предыдущем случае, данная система комплектуется крепежными элементами для монтажа сантехники, расстояние между которыми – это стандартные от 18 до 23 см.

Подключение водопровода и канализации может выполняться с более удобной стороны.

Выходной патрубок имеет размер 9 см, а ширина и глубина конструкции – 50 и 16,5 см соответственно.

Размеры угловых и компактных конструкций

Для монтажа в углу помещения используются специальные рамные консоли. На них ставятся дополнительные раздвигающиеся в стороны накладки. Это позволяет монтировать раму там, где плоскости сходятся не только под прямым углом.

В этом случае накладки разводятся и ставятся на основу. Так обеспечивается плотное прилегание каркаса к стенке. Ширина устанавливаемой в углу рамы 380 мм.

Размеры и форма бачка тоже изменены. Он трехгранный, меньшего, чем у прямого аналога, объема. Зато его форма позволяет уменьшить глубину каркаса. Она составляет 140-200 мм.

Несмотря на меньший внутренний объем конструкции, пространства для удобного размещения всех коммуникаций достаточно. Уровень установки сантехники можно регулировать в диапазоне от 330 до 370 мм.

Компактные модули предназначены для монтажа в невысокие перегородки, под подоконники, т.п. Это рамные блоки, отличающиеся от стандартных аналогов высотой. Она не превышает 850 мм.

Они комплектуются регулируемыми по высоте ножками. Крепятся к полу или горизонтальной плоскости, например перегородке. Иногда выбирается комбинированный вариант закрепления.

Как подобрать нужный размер?

Размеры санузла определяют тип и габариты каркаса. Так, для небольшого помещения с капитальной стеной подойдет блочная консоль, если несущих стен в комнате нет, выбирают рамную.

Она же используется для соединения нескольких сантехнических приборов в ряд и для монтажа в невысокую перегородку.

Нормы размеров для установки:

  • От центра чаши до перегородок в обе стороны должно быть не менее 60 см свободного пространства.
  • Минимальное допустимое расстояние от края сантехники до двери или перегородки составляет 60 см.
  • Расстояние от центра канализационной трубы до напольного покрытия — 22 см.

какие бывают и где применяются

Инсталляция для унитаза — это необходимое оборудование для устройства подвесной конструкции. Чаще всего именно они пользуются популярностью среди любителей современного интерьера и комфорта. Подвесные унитазы объединяют в себе все те черты, которые мы ищем от сантехнических изделий: практичность, эстетичность, минимализм и легкость уборки. Однако при этом установка сопряжена с рядом трудностей. Например, возникает вопрос, как зашить инсталляцию в туалете, чтобы никакие лишние коммуникации не портили интерьер туалета. Поэтому нужно узнать больше, прежде чем браться за покупку и установку такой конструкции.

Что представляет собой инсталляция в туалете?

Современные инсталляции решают много задач:

  1. Позволяют встраивать все коммуникации и прятать их внутрь стены.
  2. Выполняют роль несущей конструкции для унитаза, биде, писсуара и других сантехнических изделий.

В конструкции инсталляции различают два основных элемента:

  1. Смывной бачок.
  2. Специальная рама, которая служит для крепления унитаза, биде или их комплектующих (например, бачка).

Виды инсталляций в ванной

По назначению выделяют следующие виды инсталляций, предназначенных для:

  • Подвесных унитазов. Чаще всего в качестве инсталляции для подвесного унитаза предлагается комплект, состоящий из стеллажа, клавиши смыва и крепления к стене. Опционально он может также комплектоваться шумоизоляционной прокладкой.
  • Приставных напольных унитазов. Для установки такого сантехнического изделия не нужна сверхпрочная рама, поскольку он крепится к полу. Поэтому инсталляция включает в себя смывной бачок на облегченном каркасе.
  • Подвесного биде. Стандартные рамы стеллажей вместе с комплектом специальных фитингов для подсоединения канализации и крепления.
  • Умывальника. При покупке таких изделий важно учесть, как будет крепиться смеситель: если он устанавливается на столешницу или на сам умывальник, то используются нижние фитинги для подвода воды. Если смеситель монтируется к стене, то фитинги необходимо размещать сверху.
  • Писсуара. Все модели писсуаров отличаются размещением фитингов для подключения воды и подводами для смыва.
  • Скрытого душевого трапа. Если трубы канализации нельзя провести в стяжке, то именно инсталляция для душевого трапа решает вопрос отвода воды.
  • Различных аксессуаров. К ним относят крепления поручней, которыми будут пользоваться люди с ограниченными возможностями), клавиши смыва; смывной бачок скрытого монтажа и т.д.

По конструкции инсталляции бывают:

  1. Рамными. Такая инсталляция обладает повышенным запасом прочности, поскольку не требует наличия прочной стены для крепления. Она надежно крепится к полу в двух точках, причем позади может даже находиться гипсокартонная стена. Благодаря своей конструкции, рамная инсталляция способна выдержать вес до 400 кг! Поэтому вы можете быть спокойны за подвесную конструкцию: она точно не обрушится.
  2. Блочными. Такая конструкция крепится исключительно на стену, а потому требует достаточно прочного основания, чтобы оно выдерживало все необходимые коммуникации.

Инсталляция для туалета: размеры

Все санузлы разные по своим габаритам, однако сантехнические изделия чаще всего имеют типовой размер. Это существенно облегчает проблему выбора инсталляции. Чаще всего они имеют следующие параметры:

  • Высота изделий. В высоту изделия могут иметь от 80 до 140 см.
  • Монтажная глубина. Варьируется 15-30 см. и определяется за счет толщины бачка и регулируемой системы креплений. Чем она меньше — тем больше полезного пространства комнаты можно сохранить.
  • Ширина рам составляет 50-60 см. Для тесных помещений предусмотрены узкие системы — 30-40 см. Существуют специальные укороченные модули, с помощью которых можно возводить невысокие отдельностоящие перегородки.

Обратите внимание! При выборе инсталляции для ванной размеры межосевого расстояния под крепеж для чаши также важны. Обычно предлагают универсальные модели — 18 и 23 см. Это позволяет установить практически любую модель раковины, биде либо унитаза.

Плюсы и минусы инсталляции для ванной и туалета

Конструкция обладает следующими преимуществами:

  • Компактность. Все коммуникации скрыты от посторонних глаз, что также помогает сохранить эстетику в помещении.
  • Удобство. Уборку производить гораздо проще, поскольку практически не остается никаких труднодоступных мест.
  • Низкий уровень шума. Поскольку бачок скрыт за стенкой, смыв происходит более тихо, чем в конструкции, которая находится снаружи.
  • Высокое качество. Поскольку к инсталляциям предъявляются повышенные требования по долговечности и прочности, срок их службы нареканий не вызывает.

Конечно, не обошлось и без недостатков. Например, установка инсталляции обходится несколько дороже, а для проведения ремонта придется демонтировать конструкцию. Однако они с лихвой компенсируются за счет внешней эстетики и гарантии долгой службы.

Размеры инсталляции под унитаз. Стандарты для рамных и блочных конструкций

Подвесные конструкции унитазов пользуются вполне заслуженной популярностью. Привлекает неувядающая оригинальность решения парящей в воздухе сантехники. К тому же, очевидна легкость в уходе и компактности по сравнению с обычным напольным вариантом. Подвесное оборудование имеет надежный каркас, который называют инсталляцией. В зависимости от типа она укрепляется к стене, полу или комбинированно.

Скрытая установка сантехнического оборудования улучшает комфортность его использования и обслуживания. Нельзя не отметить и эстетичность такого решения

Какие бывают рамы

Инсталляция должна нести на себе нагрузку, рассчитанную в пределах 400 кг. Прочность приобретается за счет конструктивных особенностей. Рама изготавливается из профильной стальной трубы 4х4 см, покрытой защитными составами против коррозии.

Инсталляция включает:

  • смывной бак;
  • трубы для подведения воды,
  • кнопку слива;
  • соединительный патрубок для входа в канализацию;
  • набор крепежных шпилек для соединения с чашей, стенами или перекрытиями.
Стандартный набор включает все необходимое для надежной установки и бесперебойного функционирования оборудования

К верхней части рамы прикрепляют сливной бачок, который для предотвращения коррозии изготовлен из прочного пластика. Чтобы исключить протечку, смывной клапан изолируют силиконовой или резиновой прокладкой. Для предотвращения перелива воды в экстренных случаях система снабжена аварийным сливом.

Сливная панель, которой комплектуется инсталляция, имеет размеры до 20 см в ширину. Кроме прямого назначения она закрывает ревизионное окно. Через него открывается доступ к арматуре в случае ремонта и замены. Панели могут быть универсальными, но в большинстве их выпускают для определенного вида конструкций. Кнопки делают из стекла, пластика, металла.

Панель смыва подбирают согласно общему дизайну помещения

Установленную на место раму и вместе с ней всю начинку закрывают перегородкой из материала, идентичного основному покрытию стены, или делают короб из гипсокартона. Снизу на шпильки, заблаговременно вставленные в раму, навешивают унитаз.

Инсталляцию скрывают за коробом из гипсокартона и отделывают в соответствии с общей стеной

Такое решение привлекательно эстетически и с практической точки зрения, но иногда имеет один незначительный минус. Чтобы расположить инсталляцию, понадобится занять часть площади не всегда просторного помещения.

Основа конструкции делится по месту крепления на:

  • рамную или свободностоящую – за счет усиления нижней части она монтируется в пол, который принимает на себя основную нагрузку;
  • блочную – крепится на капитальную стену, способную уравновесить давление.

Тонкие перегородки исключают навесной вариант. Деревянные перегородки используют в необычном ракурсе. Для уравновешивания нагрузки создают двустороннюю инсталляцию.

Плюсы установки навесного оборудования:

  • экономный расход площади;
  • низкий уровень шума благодаря спрятанной за стеной гидравлической обвязке;
  • надежность системы за счет специально разработанных материалов;
  • гигиеничность в обслуживании, напольное покрытие под оборудованием выполняется в едином стиле с остальной площадью и легко моется;
  • эстетичный вид сантехники, все коммуникации исключены из зоны видимости.

Некоторые минусы:

  • При монтаже требуется тщательность и соблюдение технологии. Ремонтные работы в аварийном случае потребуют разрушения стены, а значит новых затрат и неудобства.
  • Замена оборудования также невозможна без капитального ремонта.
  • Подвесные системы стоят значительно дороже традиционной сантехники, причем блочные доступнее рамных.
Положительные моменты в подвесной технологии устройства приборов санузла определенно перевешивают все минусы и трудовые затраты

Рамные конструкции

Инсталляция отдельно стоящей рамы с сантехприборами и арматурой универсальна, но дороже и сложнее в установке, чем блочный тип. Существует напольный монтаж каркаса и комбинированный, когда дополнительно к горизонтальным отверстиям добавляются вертикальные в простенке. К тому же, рамочные конструкции могут регулироваться по высоте примерно на 20 см, что создает дополнительное удобство.

Установка рамы служит основой для зонирования, если монтировать не в нише или у стены, а посреди помещения. На перегородке оборудование можно навешивать с двух сторон. Сверху над конструкцией устанавливают полку.

Монтаж рамы:

  • Определяют место крепления, будущую высоту унитаза.
  • Устанавливают раму.
  • Прикручивают бачок, а к нему подводят воду. Мягкие соединения, срок износа которых недолгий, не используют.
  • Соединяют канализационный стояк с унитазом. Проверяют герметичность.
  • Отделывают поверхность простенка и монтируют кнопку слива.
Инсталляция, утопленная в нише, совсем не занимает полезную площадь
Как можно закрепить консоль

Существует три варианта закрепления консоли:

  1. Рама закрепляется на полу, куда идет вся нагрузка. Производятся специальные сдвоенные конструкции, у которых четыре ножки вместо двух. Обычно их используют в перегородках из гипсокартона.
  2. Комбинированный способ включает четыре точки опоры – две на горизонтальной поверхности и две на вертикальной, то есть на стене.
  3. При настенном варианте рама навешивается на стену, а ножки дают дополнительную опору.

Каждый случай рассматривается индивидуально в соответствии с площадью, типом стен, желаниями домочадцев.

Комбинированная фиксация рамы в двух плоскостях гарантирует надежность установки

Блочные (навесные) модели

В финансовом отношении этот вариант выигрышный, но не всегда есть возможность его применить. Комплект модели включает бачок из высококачественного пластика, арматуру – пластины, анкера, шпильки.

Блочную модель можно устанавливать в готовую нишу, а затем закрыть панелью.

Для расположения инсталляции не всегда хватает места в ее стандартном исполнении. Производители идут навстречу покупателю и делают сливные бачки меньшей глубины. У некоторых моделей размер не превышает 8 см.

Выпуская модели для компактной установки, производители отступают от стандартных габаритов

Порядок установки:

  • В нише, приготовленной для размещения инсталляции, наносят, проецируя с рамы, схему позиций мест крепления.
  • Высверливают отверстия, затем вбивают дюбеля, на которые навешивают инсталляцию с прикрученным заранее бачком.
  • К сливной емкости подключают воду.
  • В отверстия рамы вставляют шпильки.
  • Инсталляцию закладывают кирпичом, чтобы усилить стену и создать сопротивление давлению на унитаз. Между сантехникой и стеной не должно остаться пустот.
  • Завершают работу отделкой стены гипсокартоном, не забывая оставить окошко для кнопки слива.
  • По окончанию работ дожидаются схватывания раствора и лишь после полного высыхания навешивают чашу.
Рамочная и блочная инсталляции до и после окончательной отделки и установки унитаза

Стандартные размеры

Размеры инсталляции связаны с оборудованием, которое в ней размещается, а потому зависит от его параметров. В свою очередь объемные и линейные размеры начинки имеют стандартные величины, рассчитанные на среднестатистического взрослого человека. Так, обычный сливной бачок вмещает 6 л воды, обеспечивая качественное удаление отходов. Эксклюзивные модели могут минимизировать запас до 4 л или, наоборот, увеличивать до 9 л.

Длина чаши унитаза также стандартизована по длине. Типовой каркас выдерживает нагрузку давлением веса человека на выступающую часть длиной до 70 см.

Один из типовых размеров инсталляции для унитаза. Производители руководствуются в основном этим стандартом

Ширина инсталляции для унитаза

В ширину размер не зависит от метода установки и крепежа конструкции. Эта величина редко превышает 50 см и соответствует обычной ширине сливного бачка.

Расстояние между шпильками для типовых унитазов не превышает 18-23 см.

Глубина инсталляции

Этот параметр тесно связан с типом рамы. Для навесных глубина составляет 10-15 см. Свободностоящие опоры требуют большей свободы – 15-30 см. Такая разница, естественно, дает преимущество блочной инсталляции, которая займет минимум места. Аргумент имеет силу при наличии несущей стены.

Глубина меньше 15 см актуальна, когда канализационные трубы проходят непосредственно за местом установки рамы, так как диаметр сливной трубы 11 см.

Высота инсталляции

Стандартной является высота для рамной инсталляции от 10,2 до 14 см. Незначительные отклонения параметра в большую или меньшую сторону у разных производителей автоматически вызывают увеличение глубины и ширины. Поэтому требуемый объем сохраняется. Высота блочной основы берется чуть меньше – от 80 см до 1 м.

Еще один стандартный размер для высоты от пола до верхнего края унитаза – на уровне 40 см. Эта величина принята в международном масштабе и наиболее благоприятна в анатомическом плане. Унитаз крепится к раме шпильками на расстоянии от напольного покрытия 32 см. Мобильные ножки рамы позволяют регулировать высоту навешивания.

Размеры угловых и компактных конструкций

Вынужденное отклонение от стандартов приходится делать в случаях:

  • расположения санузла под окном;
  • ограничения по высоте навесными шкафами, скошенным мансардным потолком;
  • монтаже в нишу, угол;
  • нестандартное расположение канализационного трубопровода.

Для установки в угол приобретают специальный модуль или для стандартной модели покупают особые крепления.

Если высоту рамы ограничивает окно или особенности комнаты, выбирают имеющиеся на рынке усеченные варианты размером не выше 82 см.

Вариант угловой инсталляции в рамном исполнении. Решает проблему вечно пустующего углового пространства

Как подобрать нужный размер

Площадь санузла, линейные размеры определяют наиболее подходящий тип и габариты инсталляции. В помещении с несущей стеной предпочтительнее навесная конструкция. Она же используется для устройства консоли. Монтаж ряда сантехнических приборов, например, биде, унитаза, писсуара, производят в раму, скрытую невысокой перегородкой.

Еще один фактор, который учитывается при планировании места установки удобств – вход в центральную канализацию. От него зависит глубина инсталляции, тип всей конструкции.

Если планируется поручить монтаж профессиональной организации, они возьмут на себя обязанность по определению габаритов. Это вполне оправданно, так как качество работы определяет успешность дальнейшей эксплуатации санузла.

Оригинальность некоторых унитазов дает право отнести их к элементам декора. Установить такое оборудование можно доверить только опытным специалистам

Среди фирм-производителей оборудования есть зарекомендовавшие себя на рынке и менее известные. Основные бренды, которым можно доверять в качестве и надежности инсталляций:

  • Tece
  • Jacob
  • Viega
  • Grohe
  • Ideal Standart
  • AlcaPlast
  • Vitra
  • Roca
  • Geberit
Компактные приборы фирмы RocaСантехника оптимальных размеров компании VitraМинимализм от фирмы Jacob

Нормы размеров для установки

Для свободного перемещения в компактном санузле стоит учитывать и сохранять необходимый запас пространства.

  • От перегородок или двери до сантехники должно быть не меньше 60 см.
  • Центр канализационной трубы должен располагаться на уровне 22 см от пола.

Подвесные конструкции испытаны временем и доказали свою надежность. Преимущество очевидно в визуальной эстетике, низком уровне шума. Однако все положительные моменты будут достигнуты только при качественном монтаже. В случае ремонта придется вскрывать фальш-стену, чтобы затем устанавливать вновь.

Специальная сантехника для подвесной установки стоит дороже обычного оборудования, но она определенно заслуживает дополнительные затраты.

Оцените качество статьи. Нам важно ваше мнение:

Основные советы по выбору системы инсталляции для унитаза

Инсталляция для унитаза представляет собой специальное крепление, которое фиксируется на стене и на котором размещается сантехническое изделие. Подобные подвесные унитазы по многим параметрам превосходят классические: они позволяют экономить пространство, стильно выглядят, да и уборка под ними не затруднена: достаточно просто протереть мол влажной тряпкой, чтобы убрать загрязнения.

Стандартная инсталляция для подвесного унитаза состоит из металлической рамы, которая имеет крепления к полу и стене. На ней фиксируется кнопка слива, смывной бачок, отвод загрязненных вод и само сантехническое изделие. По способу крепления инсталляции для унитаза делятся на блочные и рамные. Блочные используют в тех случаях, если есть возможность зафиксировать конструкцию на капитальной стене. Она фиксируется к полу и стене при помощи анкеров, что обеспечивает хорошую устойчивость.

Рамная конструкция используется тогда, когда закрепиться к капитальной стене невозможно. Она фиксируется на полу и передает на него всю имеющуюся нагрузку. Такие изделия более сложные и тяжелые, но они обеспечивают хорошую устойчивость. Их используют в тех случаях, когда задняя стена выполнена из гипсокартона и пр. Рамная конструкция позволяет поднимать или опускать унитаз в пределах 20 см, благодаря чему можно настроить изделие именно так, как вам необходимо.

Размеры и совместимость

Прежде чем выбрать инсталляцию для унитаза необходимо определиться, какое именно сантехническое средство вам подойдет. Существует два типа санизделий: с крепежным элементов на 18 и 23 см. В России и странах СНГ наиболее распространен первый стандарт, но может встречаться и второй. Поэтому нужно выбирать рамы, которые рассчитаны именно под ваш тип сантехники.

Также при выборе рамы для подвесного унитаза следует учитывать, какая у нее глубина. Они могут быть тонкие, средние и полноразмерные. Чем тоньше рама, тем меньше места она занимает в помещении, но тем меньший бачок удастся поставить. Поэтому сначала определитесь с размерами бака, а затем уже подбирайте конструкцию по заданной толщине.

Чтобы выбрать подходящую инсталляцию для унитаза, нужно знать где именно его планируется устанавливать и какое свободное пространство у вас имеется. Стандартные блочные конструкции имеют высоту в 100 см, ширину в 50 см и глубину в 10-15 см. Этого вполне достаточно для надежной фиксации и монтажа сантехники. Рамные имеют несколько большие размеры: высота до 140 см, ширина 60 см, глубина до 30 см.

Рамы могут быть нестандартных размеров. Например, существуют низкие модели высотой 80 см, которые позволяют разместить унитазы под окном, навесным шкафом или другой мебелью. Также существуют угловые крепления, которые экономят еще больше места.

Как выбрать смыв

Сначала нужно определиться с типом сливного механизма. Он может быть:

  1. Механический. Работает точно так же, как и стандартный унитазный бачок – при нажатии на кнопку толкатель поднимает клапан и поток воды устремляется вниз. Самый дешевый и практичный вариант.
  2. Пневматический. Слив происходит за счет сжатого воздуха, который вытесняется из резервуара и по гибкой трубе устремляется в бачок. Для подобной системы необходим специальный пневмоузел, который можно разместить либо в инсталляции, либо отдельно, на расстоянии до 2.5 метров от унитаза.
  3. Электронный. Кнопки, как таковой, в такой системе нет – в ней присутствует инфракрасный датчик, который реагирует на движение. Достаточно просто поднести к нему руку или прикоснуться, и электроника сама организует слив.

Если говорить о системе слива, то она также может быть разной. Самым распространенным вариантом считается двойной слив, где пользователь может выбрать объем рабочей жидкости – эконом или полный. Второй вариант – стоп-слив, то есть вода течет до тех пор, пока пользователь держит кнопку (или пока он не нажмет ее второй раз).

Несколько советов

Не знаете, какая инсталляция вам подойдет? Используйте наши советы и рекомендации:

  1. Определитесь с местом монтажа. Проведите необходимые замеры, обдумайте, как вы будете крепить раму и чем закрывать ее.
  2. Подберите унитаз. Выбирайте его по личным предпочтениям и дизайну, но обязательно учитывайте его объемы и размеры. Уточните, есть ли в комплекте все необходимое или нужно докупить сливы и пр.
  3. По имеющимся размерам подберите инсталляцию для подвесного унитаза. Она должна отвечать всем техническим требованиям.
  4. Приобретите звукоизоляционные прокладки. Они гасят шум, который образуется от слива воды, а также поглощают возможные вибрации.
  5. Соблюдайте рекомендации производителя при монтаже конструкции. Обязательно проверяйте надежность анкерных болтов – они не должны шататься или свободно выходить из отверстия в стене.

Если вы хотите приобрести хорошие и надежные инсталляции для подвесных унитазов, то обращайтесь в магазин «Ванна33». Мы реализуем широкий ассортимент сантехнических товаров, предлагая нашим клиентам выгодные условия сотрудничества и детальные консультации по любым вопросам.

Система инсталляции для унитазов Geberit Duofix UP320 111.300.00.5

* Кроме клавиш Sigma 40

Артикул 111.300.00.5
Коллекция Duofix
Тип инсталляции монтажная рама
Ширина, см 50
Высота, см 112
Глубина, см 12
Цвет белый, синий
Материал металл
Для клавиш Sigma
Клавиша нет
Назначение для подвесного унитаза
Метод крепления в капитальную стену, в пол
Управление механическое, пневматическое
Объем смывн. бачка, л 3.6
Подвод воды сзади бачка
Межосевое расстояние под крепеж. шпильки, см. 18, 23
Смывной бачок (л.) 7.5
Тип инсталляции стандартная
Оснащение крепления, смывной бачок
Область применения бытовая
Исключить из фидов Turbo
Страна Швейцария
Гарантия 10 лет
Диаметр переходника для слива, см 11
Диаметр слива, см 9
Модель Duofix UP320 111.300.00.5
Монтажная высота, см 112
Монтажная глубина, см 16.5
Производство Geberit
Размеры инсталляции, см В х Ш х Г 112x50x12
Родина бренда Швейцария
Совместим с любым подвесным унитазом да

Система инсталляции — 1 шт.
Бачок скрытого монтажа — 1 шт.
Комплект подключения к системе водоснабжения R 1/2 со встроенным угловым запорным вентилем и ручным маховичком — 1 шт.
Трубка для подвода воды Geberit AquaClean — 1 шт.
Колено смыва — 1 шт.
Защитная заглушка — 1 шт.
Коробка монтажная для окна обслуживания — 1 шт.
Резьбовая шпилька М12 для крепления санфаянса — 2 шт.
Комплект соединительных патрубков для унитаза, 90 мм — 1 шт.
Фановый отвод из ПНД, 90 мм — 1 шт.
Переходный патрубок, 90/110 мм — 1 шт.
Комплект крепежные элементов — 1 шт.
Инструкция — 1 шт.

На что необходимо обратить внимание при выборе инсталляции для унитаза

При установке унитаза, необходимо правильно определиться со всеми комплектующими и атрибутами. Из-за этого будет логично задать вопрос «какую выбрать инсталляцию для унитаза?». Поиск ответа не будет простым, а результат не будет однозначным.

Какими критериями руководствоваться при выборе инсталляции

Обычно, при поиске лучшей инсталляции для унитаза, результатом будет перечень фирм производителей. Однако это не дает окончательного ответа. Выбрав качественный брэнд, необходимо учитывать в поиске подходящей модели множество нюансов. Выбор будет простым, если обращать внимание на некоторые детали:

  1. Как производится монтаж. Здесь в первую очередь необходимо определить к капитальной или некапитальной стене будет производиться установка. Варианта всего два:
    • Если стена капитальная, то крепление осуществляется с помощью анкерных болтов, а сама система блочная. Системы с таким типом крепления недорогие, так как не требуют дополнительных рам и ухищрений. Этот способ весьма надежен и прост даже для неопытных людей.
    • Если стена не капитальная, то потребуются более сложные и дорогие системы. Такие унитазы обладают рамочной конструкцией. Она состоит из нескольких рам с ножнами, при использовании которых и будет производиться регулировка унитаза по высоте и горизонтали. Такие системы стоят дороже, поскольку конструкция сложнее.

    Эти советы можно отнести и к инсталляции. Система и способы крепления весьма схожи.

  2. Система смыва. Существуют различные системы монтажа бочка для смыва. Это может быть как более старое крепление почти под потолком, так и новые — над унитазом. Однако популярна также скрытая установка в стене. В этом случает также надо определить будет ли это клавиша для смыва или сенсор, реагирующий на ваше движение.
  3. Конструкция. Ознакомьтесь с особенностями унитаза. Обратите внимание на размеры инсталляции и самого унитаза. Это могут быть как стандартные системы, так и раздвигающиеся с креплением на боковые стенки ниши.
  4. Комплект очень часто зависит от производителя и может не включать необходимые элементы. Стоит позаботиться об этом заранее и обратить внимание на то, что входит в комплект инсталляции с унитазом: шумоизоляция, рамы и анкеры для крепления. Если же чего-то не хватает, купите это в магазине, однако заранее определите размеры крепежных элементов.

Инструкции по установке ~ AERATIS PORCH FLOORING

Заполнение видимых отверстий — В некоторых случаях вам может потребоваться использовать торцевые винты во время установки Aeratis. Чтобы заполнить эти отверстия, лучше обратиться к производителю пробок и изготовить собственные пробки, а затем приклеить пробки на место. Если у вас нет производителя вилок, используйте следующий продукт.

Клей для балок — Мы рекомендуем использовать клей для балок в дополнение к крепежным деталям при установке Aeratis.Сегодня на рынке представлено множество марок строительного клея. При выборе лучшего строительного клея убедитесь, что это уретановый клей для наружных работ.

Стыковое соединение и прилегающая кромка — В некоторых случаях во время установки вам придется стыковать Aeratis встык. Обычно это называется стыковым соединением. Практически во всех случаях, когда Aeratis устанавливается параллельно дому, у вас будут стыковые соединения. В этом случае эти стыковые соединения необходимо склеить и использовать винты для фиксации стыкового соединения.Клей, который мы рекомендуем, — это виниловый клей Christ’s Red Hot White или сверхпрочный ПВХ-цемент Oatey.

Установка облицовки — При установке облицовки мы рекомендуем использовать винт с цилиндрической головкой через каждые два фута в дополнение к виниловому клею Christy’s Red Hot White или прочному ПВХ-цементу Oatey. Если используется правильный клей и винты с обрезной головкой, декоративные элементы можно использовать практически во ВСЕХ случаях.

Крепежные детали — Рекомендуется всегда использовать крепежные детали из нержавеющей стали.Однако компания Aeratis не требует использования нержавеющей стали. Тип застежки зависит от того, к чему вы будете крепить Aeratis… При креплении к дереву ознакомьтесь с рекомендациями специалистов по обработке дерева. Для всех других оснований следует использовать крепеж из нержавеющей стали. Чтобы получить полный список креплений для галстуков Simpson, НАЖМИТЕ ЗДЕСЬ

.

Водонепроницаемая мембрана — При установке Aeratis в водонепроницаемом помещении лучше всего использовать отслаивающую и липкую мембрану, через которую крепежные детали могут проникать (образует прокладку вокруг крепежных элементов).На данный момент лучшие результаты дают Grace Ice и Water-Shield HT. Помните, что при создании водонепроницаемого покрытия мы не рекомендуем использовать систему плавающего пола над мембраной. Обработанная древесина имеет тенденцию к короблению, и это может происходить при плавании.

Инструкции по установке Tanpan — Компоненты Wolf Tooth

Традиционный монтаж (Ссылка на инструкции по встроенному монтажу)

Инструменты :

  • Защитные очки
  • Резак для кабелей и корпусов
  • Шестигранный ключ на 5 мм
  • Цепной инструмент
  • Отвертка Phillips с мелким отверстием (# 0)
  • Отвертка Phillips среднего размера (# 2)
  • Тряпка
  • Рекомендовано:
    • Динамометрический ключ с внутренним шестигранником 5 мм
    • Клещи для перемычек

Обозначение детали :

Инструкции :

  1. Установите велосипед на подставку.
  2. Используйте шестигранный ключ на 5 мм для снятия существующего переключателя с подвески переключателя.
  3. При замене кассеты:
    • Снимите заднее колесо с велосипеда.
    • Замените кассету обычным образом.
    • Разорвать цепь и снять с переключателя передач.
  • Размерная цепь:
    • Не продевая задний переключатель, наденьте цепь на самую большую шестерню и самую большую переднюю звезду.
    • Добавьте или удалите звенья так, чтобы цепь была на 2 звена (один дюйм) длиннее минимума, необходимого для использования комбинации «нагрудник-большой».
    • Снимите цепь с передней звезды.
    • Заменить заднее колесо

4. Протрите все поверхности подвески переключателя ветошью.

5. Используйте шестигранный ключ на 5 мм для установки нового заднего переключателя

.
    • Если имеется, выключить сцепление
    • Установите динамометрический ключ и затяните в соответствии со спецификацией производителя.
    • Пропустите цепь через переключатель (и) и соедините концы.
    • Заменить цепь на передней звездочке.
Установка резервуара:
  1. Переключите задний переключатель в положение высшей передачи / наименьшей шестерни.
  2. Снять трос переключения передач.
  3. Установить «волчий» конец Tanpan в упор троса заднего переключателя.
  4. Обрезать корпус заднего переключателя таким образом, чтобы он располагался в регуляторе цилиндров Tanpan без лишнего материала или крутых изгибов.
  5. Установите трос переключения передач new в переключатель, пропустите через корпус троса и через регулятор цилиндра Tanpan.
  6. Используйте отвертку # 0 для откручивания винта от крышки Tanpan
  7. .
  8. Не проходя вокруг шкива, пропустите трос под головкой крепежного винта и через переходное отверстие.
    1. Добавьте небольшой изгиб на конце кабеля для облегчения подачи.
    2. Поместите трос на маленькое колесо Tanpan и аккуратно потяните.
  9. Переходное отверстие должно располагаться примерно на 180 градусов от вывода кабеля на концах Wolf.
  10. Пропустите свободный конец кабеля вокруг большого колеса и через кабельный вывод Tanpan.
  11. Плотно натяните кабель и поверните колесо Tanpan так, чтобы переходное отверстие снова находилось примерно на 180 градусов от выхода кабеля.
  12. Используйте отвертку №0, чтобы затянуть фиксирующий винт на кабеле.
  13. Закрепите трос в анкере троса переключателя нормально
          • Если есть, повторно включите муфту переключения передач.
          • Отрегулируйте ограничительные винты переключателя, винт натяжения B и переключите нормально.
          • Переходной кабель не должен проходить через вывод кабеля на самой большой шестерне / самой низкой передаче
          • Обрезать кабель до нужной длины и зафиксировать торцевую заглушку.

            • Еще раз проверьте все крепежи и снимите велосипед с подставки.
              • После двух поездок отрегулируйте переключение передач, чтобы учесть сжатие корпуса и посадку троса.

                Шаги ручной установки для более старых версий WSL

                • Статья
                • .
                • 5 минут на чтение
                Эта страница полезна?

                Оцените свой опыт

                да Нет

                Любой дополнительный отзыв?

                Отзыв будет отправлен в Microsoft: при нажатии кнопки «Отправить» ваш отзыв будет использован для улучшения продуктов и услуг Microsoft.Политика конфиденциальности.

                Представлять на рассмотрение

                В этой статье

                Для простоты мы обычно рекомендуем использовать wsl --install для установки подсистемы Windows для Linux, но если вы используете более старую сборку Windows, она может не поддерживаться. Ниже приведены инструкции по установке вручную. Если вы столкнулись с проблемой в процессе установки, проверьте раздел установки в руководстве по устранению неполадок.

                Шаг 1. Включите подсистему Windows для Linux

                Перед установкой любых дистрибутивов Linux в Windows необходимо сначала включить дополнительную функцию «Подсистема Windows для Linux».

                Откройте PowerShell от имени администратора (меню «Пуск»> PowerShell> щелкните правой кнопкой мыши> «Запуск от имени администратора») и введите следующую команду:

                  dism.exe / online / enable-feature / featurename: Microsoft-Windows-Subsystem-Linux / all / norestart


                Мы рекомендуем сейчас перейти к шагу № 2, обновлению до WSL 2, но если вы хотите установить только WSL 1, теперь вы можете перезапустить свой компьютер и перейти к шагу 6 — Установка выбранного вами дистрибутива Linux.Чтобы выполнить обновление до WSL 2, дождитесь перезапуска вашего компьютера и перейдите к следующему шагу.

                Шаг 2. Проверьте требования для запуска WSL 2

                Для обновления до WSL 2 у вас должна быть установлена ​​Windows 10.

                • Для систем x64: Версия 1903 или выше, с Build 18362 или выше.
                • Для систем ARM64: Версия 2004 или выше, с Build 19041 или выше.
                • Сборки
                • ниже 18362 не поддерживают WSL 2.Используйте Ассистент Центра обновления Windows, чтобы обновить свою версию Windows.

                Чтобы проверить версию и номер сборки, нажмите Клавиша с логотипом Windows + R , введите winver , выберите OK . Обновите Windows до последней версии в меню «Настройки».

                Примечание

                Если вы используете Windows 10 версии 1903 или 1909, откройте «Настройки» в меню Windows, перейдите к «Обновление и безопасность» и выберите «Проверить наличие обновлений». Ваш номер сборки должен быть 18362.1049+ или 18363.1049+, с второстепенным номером сборки более .1049. Подробнее: Поддержка WSL 2 будет добавлена ​​в Windows 10 версий 1903 и 1909.

                Шаг 3. Включение функции виртуальной машины

                Перед установкой WSL 2 необходимо включить дополнительную функцию Virtual Machine Platform . Для использования этой функции вашей машине потребуются возможности виртуализации.

                Откройте PowerShell от имени администратора и запустите:

                  DISM.exe / онлайн / включить-функцию / имя функции: VirtualMachinePlatform / all / norestart


                Перезагрузите свой компьютер, чтобы завершить установку WSL и обновить до WSL 2.

                Шаг 4. Загрузите пакет обновления ядра Linux

                1. Загрузите последний пакет:

                  Примечание

                  Если вы используете машину ARM64, загрузите вместо нее пакет ARM64. Если вы не знаете, какой у вас компьютер, откройте командную строку или PowerShell и введите: systeminfo | найдите "Тип системы" . Предупреждение: В неанглоязычных версиях Windows вам может потребоваться изменить текст поиска, переведя строку «Тип системы».Вам также может потребоваться избежать кавычек для команды find. Например, на немецком языке systeminfo | найдите "Systemtyp" '.

                2. Запустите пакет обновления, загруженный на предыдущем шаге. (Дважды щелкните, чтобы запустить — вам будет предложено ввести повышенные разрешения, выберите «Да», чтобы утвердить эту установку.)

                После завершения установки переходите к следующему шагу — установке WSL 2 в качестве версии по умолчанию при установке новых дистрибутивов Linux.(Пропустите этот шаг, если вы хотите, чтобы ваши новые установки Linux были установлены на WSL 1).

                Шаг 5. Установите WSL 2 в качестве версии по умолчанию

                Откройте PowerShell и выполните эту команду, чтобы установить WSL 2 в качестве версии по умолчанию при установке нового дистрибутива Linux:

                  wsl --set-default-version 2


                Шаг 6. Установите предпочтительный дистрибутив Linux

                1. Откройте Microsoft Store и выберите свой любимый дистрибутив Linux.

                  Следующие ссылки откроют страницу магазина Microsoft для каждого дистрибутива:

                2. На странице раздачи выберите «Получить».

                При первом запуске только что установленного дистрибутива Linux откроется окно консоли, и вам будет предложено подождать минуту или две, чтобы файлы были распакованы и сохранены на вашем ПК. Все будущие запуски должны занять менее секунды.

                Затем вам нужно будет создать учетную запись пользователя и пароль для вашего нового дистрибутива Linux.

                ПОЗДРАВЛЯЕМ! Вы успешно установили и настроили дистрибутив Linux, полностью интегрированный с вашей операционной системой Windows!

                Устранение неполадок при установке

                Если вы столкнетесь с проблемой в процессе установки, проверьте раздел установки в руководстве по устранению неполадок.

                Скачивание дистрибутивов

                Есть несколько сценариев, в которых вы не сможете (или захотите) установить дистрибутивы WSL Linux с помощью Microsoft Store. Возможно, вы используете Windows Server или версию настольной ОС с долгосрочным обслуживанием (LTSC), которая не поддерживает Microsoft Store, или политики вашей корпоративной сети и / или администраторы не разрешают использование Microsoft Store в вашей среде. В этих случаях, когда доступен сам WSL, вам может потребоваться загрузить дистрибутивы Linux напрямую.

                Если приложение Microsoft Store недоступно, вы можете загрузить и вручную установить дистрибутивы Linux по этим ссылкам:

                Это приведет к загрузке пакетов .appx в выбранную вами папку.

                При желании вы также можете загрузить предпочитаемый дистрибутив через командную строку или использовать PowerShell с командлетом Invoke-WebRequest. Например, чтобы загрузить Ubuntu 20.04:

                  Invoke-WebRequest -Uri https: // aka.ms / wslubuntu2004 -OutFile Ubuntu.appx -UseBasicParsing


                Подсказка

                Если загрузка занимает много времени, отключите индикатор выполнения, установив $ ProgressPreference = 'SilentlyContinue'

                У вас также есть возможность использовать для загрузки утилиту командной строки curl. Чтобы загрузить Ubuntu 20.04 с curl:

                  curl.exe -L -o ubuntu-2004.appx https://aka.ms/wsl-ubuntu-2004


                В этом примере выполняется curl.exe (а не только curl ), чтобы гарантировать, что в PowerShell вызывается реальный исполняемый файл curl, а не псевдоним PowerShell curl для Invoke-WebRequest.

                После загрузки дистрибутива перейдите в папку, содержащую загрузку, и выполните следующую команду в этом каталоге, где имя-приложения — это имя файла .appx дистрибутива Linux.

                  Добавить-AppxPackage. \ App_name.appx


                Если вы используете сервер Windows или столкнулись с проблемами при выполнении приведенной выше команды, вы можете найти альтернативные инструкции по установке на странице документации Windows Server, чтобы установить файл .appx , изменив его на zip-файл.

                После установки вашего дистрибутива следуйте инструкциям по созданию учетной записи и пароля для вашего нового дистрибутива Linux.

                Установите терминал Windows (необязательно)

                Использование терминала Windows позволяет открывать несколько вкладок или оконных панелей для отображения и быстрого переключения между несколькими дистрибутивами Linux или другими командными строками (PowerShell, командной строкой, Azure CLI и т. Д.). Вы можете полностью настроить свой терминал с помощью уникальных цветовых схем, стилей шрифтов, размеров, фоновых изображений и настраиваемых сочетаний клавиш.Выучить больше.

                Установите Windows Terminal.

                Инструкции по установке Fleece Performance Engineering, Inc .: Innovating Diesel Performance

                Подъемный насос LML Durmax PowerFlo
                P / N Инструкция по установке
                FPE-CLNTBYPS-CUMMINS-12V Обвод охлаждающей жидкости Cummins 94-98 12 В
                FPE-CLNTBYPS-CUMMINS-VP Байпас охлаждающей жидкости Cummins 98.5-02 ВП44

                FPE-CLNTBYPS-CUMMINS-6.7

                FPE-CLNTBYPS-CUMMINS-MAN

                Байпас охлаждающей жидкости Cummins 03-07 5,9 л с ручным управлением и все 6,7 л
                FPE-CLNTBYPS-CUMMINS-0305 Cummins Coolant Bypass 03-05 Автоматическая коробка передач
                FPE-CLNTBYPS-CUMMINS-0607 Cummins Coolant Bypass 06-07 Автоматическая коробка передач
                FPE-FFD-RO-3G
                FPE-FFD-RO-3G-67
                Удаление топливного фильтра 3-го поколения
                FPE-FFD-RO-4G Удаление топливного фильтра 4-го поколения
                FPE-FFD-RO-5G Удаление топливного фильтра 5-го поколения
                FPE-FFD-RF-3G-6-7 Блок распределения топлива 3-го поколения
                FPE-FFD-RF-4G Блок распределения топлива 4-го поколения
                FPE-CRR-20-0806 Блок распределения топлива с регулируемым возвратом Cummins
                FPE-TL-LB7-LLY
                FPE-TL-LBZ-LMM
                Охладители трансмиссии Allison для LB7, LLY, LBZ, LMM
                FPE-TL-CUMM-1012 Охладители трансмиссии Dodge Cummins 68RFE

                FPE-LML-CP3-FF-3K

                FPE-LML-CP3-FF-10

                FPE-LML-CP3-FF-NP

                LML CP3 Преобразование
                FPE-34560
                FPE-34561
                FPE-34562
                2005-2020 Cummins PowerFlo Lift Pump (снятие бака)
                FPE-34560
                FPE-34561
                FPE-34562
                2005-2020 Cummins PowerFlo Lift Pump (удаление станины)

                FPE-34563
                FPE-34564

                2011-2016 LML Durmax PowerFlo Lift Pump
                FPE-34754 1998.5-2002 Модернизация топливной системы с подъемным насосом PowerFlo
                FPE-34755 2003-2004 Модернизация топливной системы с подъемным насосом PowerFlo
                FPE-34771
                FPE-34772
                FPE-34776
                Комплект шпилек выпускного коллектора
                FPE-34780 1998.5-2002 Комплект дополнительного топливного фильтра Dodge Cummins
                FPE-34783 2003-2018 Dodge Cummins Комплект дополнительного топливного фильтра
                FPE-34789
                FPE-34790
                2004.5-2010 Подъемный насос Duramax PowerFlo
                FPE-PF-GM-0104 2001-2004 LB7 Duramax PowerFlo Подъемный насос
                FPE-34856 Комплект шпилек турбины из нержавеющей стали
                ВСЕ ТУРБО Инструкции по установке турбокомпрессора
                ВСЕ CP3 Инструкции по установке нагнетательного насоса CP3
                FPE-TAPSHIFTER12 TapShifter (01-02) Инструкции по установке
                FPE-TAPSHIFTER35 TapShifter (03-05) Инструкции по установке
                FPE-TAPSHIFTERKDTK TapShifter Kodiak Инструкции по установке

                FPE-ALILKR

                2001-2005 LB7 / LLY

                2006-2016 LBZ / LMM / LML

                FPE-PS-FMW-63
                FPE-6.0УЛИЦА
                FPE-6.0RACE

                Экран опоры подачи масла
                БОЛЬШЕ НЕТ В НАЛИЧИИ Контроллер VGT 98.5-05
                Lexan Инструкции по уходу и обслуживанию Windows
                FPE-DPK-59 Комплект сдвоенного насоса 5,9 л
                FPE-DPK-67 Комплект сдвоенного насоса 6,7 л
                FPE-34235 6.Бак охлаждающей жидкости 7 л

                FPE-61-10005
                FPE-61-10005-HD
                FPE-61-10006
                FPE-61-10007
                FPE-61-10007-HD
                FPE-61-10008

                FPE-61-10009

                FPE-61-10009-HD

                Головки цилиндров Cummins, 5.9L / 6.7L Street, Street HD и Street Performance

                HMR1054008HD

                ARP L19 Комплект шпильки головки 12 мм Cummins

                FPE-DPK-59 / FPE-DPK-67 Комплект сдвоенного насоса

                Как сделать

                FPE-LML-CP3-FF-EO

                Комплект для переоборудования LML CP3 с CP3

                FPE-EXBRK-67-1318

                Выхлопной тормоз для грузовиков Ram 2013-2018 с 6.7 Cummins

                FPE-GHD-67-0712

                FPE-GHD-67-1318

                Впускная камера высокого расхода Cummins

                FPE-FFBA-1719

                FPE-FFBA-20

                2017-2020 Комплект для модернизации топливного фильтра L5P

                FPE-CUMM-CP3K-5.9

                FPE-CUMM-CP3-10MM-5.9

                Сантехника A 6,7 л CP3 на 5,9 л Cummins

                FPE-DMAX-OCADPT

                Колено переходника масляного радиатора Duramax

                7031190 и 7032020

                Комплект байпаса CP4 для S&S Gen2 6,7 л

                FPE-SF-CUMM-9802

                SureFlo Performance Sending Unit за 1998 год.5-2002 Ram с Cummins

                FPE-SF-CUMM-0304

                SureFlo Performance Sending Unit для 2003-2004 Ram с Cummins

                FPE-SF-CUMM-0509

                SureFlo Performance Sending Unit для 2005-2009 Ram с Cummins

                FPE-SF-CUMM-2010

                SureFlo Performance Sending Unit для оперативной памяти 2010 с Cummins

                FPE-SF-CUMM-1121

                SureFlo Performance Sending Unit для оперативной памяти 2011-2021 гг. С Cummins

                FPE-SF-GM-0410

                SureFlo Performance Sending Unit для 2004-2010 Duramax

                FPE-SF-GM-1116-SB

                SureFlo Performance Sending Unit для короткой кровати Duramax на 2011-2016 годы

                FPE-SF-GM-1116-LB

                SureFlo Performance Sending Unit для Long Bed Duramax

                2011-2016 гг.

                Установить размер на Hyper-V

                WatchGuard Dimension распространяется в виде файла VHD для установки на Hyper-V для Microsoft Windows Hyper-V Server 2012, 2012 R2, 2016 или 2019.

                WatchGuard рекомендует использовать Microsoft Server Hyper-V Manager для установки вашей виртуальной машины (ВМ) Dimension, но вы можете использовать другую среду Hyper-V.

                Чтобы установить Dimension на Hyper-V, необходимо выполнить следующие действия:

                1. Разверните виртуальную машину Dimension.
                2. Добавьте диск данных (SCSI или IDE) для использования в качестве диска данных измерения.
                3. Запустите виртуальную машину Dimension.
                4. Запустите веб-мастер настройки WatchGuard Dimension, чтобы настроить основные параметры для вашего нового экземпляра Dimension.

                Прежде чем начать

                Перед развертыванием файла Dimension VHD и настройкой виртуальной машины Dimension необходимо:

                • Загрузите файл VHD WatchGuard Dimension.
                  В Центре загрузок программного обеспечения WatchGuard найдите и загрузите файл watchguard-dimension_2_2_vhd.zip и извлеките файл watchguard-Dimension_2_2.vhd, чтобы установить WatchGuard Dimension на свой сервер Hyper-V.
                • Настройте DHCP-сервер в сети, которую вы выбираете для виртуальной машины Dimension, если вы хотите использовать DHCP-сервер для получения начального IP-адреса для Dimension. Вы также можете вручную установить статический IP-адрес для Dimension.Затем вы используете этот начальный IP-адрес для подключения к Dimension, чтобы запустить мастер настройки Dimension и завершить настройку Dimension.
                • Установите Hyper-V на сервере, на котором можно развернуть виртуальную машину Dimension.

                Установите Dimension VM

                При установке виртуальной машины Dimension необходимо выделить минимальный объем начальной памяти для Dimension.Распределение динамической памяти не поддерживается.

                Для развертывания ВМ WatchGuard Dimension:

                1. На сервере Windows запустите диспетчер Hyper-V.
                2. В дереве диспетчера Hyper-V щелкните правой кнопкой мыши сервер Hyper-V и выберите New> Virtual Machine .
                  Откроется мастер создания новой виртуальной машины с выбранной страницей «Перед началом работы».
                3. Прочтите инструкции мастера и нажмите Далее .
                  Откроется страница «Укажите имя и местоположение».
                4. В текстовом поле Имя введите описательное имя для этого экземпляра измерения.
                5. Чтобы сохранить виртуальную машину в папке, отличной от папки по умолчанию, выберите Сохранить виртуальную машину. машина в другом месте флажок.Нажмите Обзор и выберите место для хранения виртуального машина.
                6. Щелкните Далее .
                  Для Windows Server 2012 R2 или 2016 откроется страница «Указать поколение».
                7. (2012 R2 или 2016) На странице Specify Generation выберите Generation 1 . Щелкните Далее .
                  Откроется страница «Назначить память».
                8. В текстовом поле Startup memory введите объем памяти, который нужно выделить для вашей виртуальной машины Dimension.Вы должны выделить минимум 2048 МБ. Рекомендуется 4096 МБ. Щелкните Далее .
                  Откроется страница настройки сети.
                9. В раскрывающемся списке Connection выберите виртуальный сетевой адаптер, который будет использоваться для внешнего интерфейс, Eth0. Щелкните Далее .
                  Откроется страница «Подключить виртуальный жесткий диск».
                10. Выберите Использовать существующий виртуальный жесткий диск .
                11. Щелкните Обзор и выберите место, где вы сохранили файл Dimension VHD.
                12. Щелкните Далее .
                  Откроется страница «Сводка».
                13. Проверьте настройки, указанные вами для этого экземпляра Dimension. Щелкните Finish .
                  Виртуальная машина Dimension появится в списке виртуальных машин.

                Добавить жесткий диск в Dimension VM

                После развертывания виртуальной машины Dimension необходимо добавить новый виртуальный жесткий диск к виртуальной машине Dimension для базы данных журнала сервера Dimension.Вы можете добавить виртуальный жесткий диск IDE или SCSI.

                (Вариант 1) Добавить виртуальный жесткий диск SCSI

                Если вы решили добавить виртуальный жесткий диск SCSI, для большей гибкости обязательно добавьте динамически расширяемый жесткий диск.

                Из виртуальных машин список:

                1. Щелкните правой кнопкой мыши виртуальную машину Dimension и выберите Settings .
                  Откроется страница настроек вашей виртуальной машины Dimension.
                2. Click Контроллер SCSI
                3. Выберите Жесткий диск и нажмите Добавить .
                  Откроется страница «Жесткий диск».
                4. В разделе Media выберите Virtual hard disk и щелкните New .
                  Откроется мастер создания нового виртуального жесткого диска с выбранной страницей «Перед началом работы».
                5. Прочтите инструкции для мастера и нажмите Далее .
                  Откроется страница «Выбор формата диска».
                6. Выберите VHDX . Щелкните Далее .
                  Откроется страница «Выбор типа диска».
                7. Выберите Динамически расширяющийся . Щелкните Далее .
                  Откроется страница «Укажите имя и расположение».
                8. В текстовом поле Имя введите описательное имя для этого виртуального жесткого диска.
                9. Чтобы указать расположение для жесткого диска, отличное от расположения по умолчанию, щелкните Обзор и выберите расположение.
                10. Щелкните Далее .
                  Откроется страница «Настройка размера диска».
                11. Выберите Создайте новый пустой виртуальный жесткий диск .
                12. В текстовом поле введите размер виртуального жесткого диска в ГБ.
                  Выберите минимум 40 ГБ.
                13. Щелкните Далее .
                  Откроется страница «Сводка».
                14. Проверьте настройки, указанные вами для жесткого диска. Щелкните Finish .
                  Мастер завершает работу, и открывается страница жесткого диска в параметрах виртуальной машины Dimension.
                15. На странице Settings щелкните Processor и измените количество виртуальных процессоров на 2.
                16. Щелкните ОК .
                  Диалоговое окно настроек закроется.
                (Вариант 2) Добавить виртуальный жесткий диск IDE

                Из списка виртуальных машин :

                1. Щелкните правой кнопкой мыши свою виртуальную машину Dimension и выберите Settings .
                  Откроется страница настроек вашей виртуальной машины Dimension.
                2. Выберите Оборудование> Контроллер IDE 0 и щелкните Добавить .
                  Откроется страница контроллера IDE.
                3. В списке IDE Controller 0 выберите Hard Drive и нажмите Добавить .
                  Откроется страница «Жесткий диск».
                4. Выберите Virtual hard disk и щелкните New .
                  Откроется мастер создания нового виртуального жесткого диска с выбранной страницей «Перед началом работы».
                5. Прочтите инструкции для мастера и нажмите Далее .
                  Для Server 2012, 2012 R2 и 2016 откроется страница «Выбор формата диска».
                6. (Server 2012, 2012 R2, 2016) Выберите VHD или VHDX . Щелкните Далее .
                  При выборе VHDX процесс установки может занять больше времени, чем при выборе VHD.Откроется страница «Выбор типа диска».
                7. Выбрать Динамически расширяющийся . Щелкните Далее .
                  Откроется страница «Укажите имя и расположение».
                8. В текстовом поле Имя введите описательное имя для этого виртуального жесткого диска.
                9. Чтобы указать расположение для жесткого диска, отличное от расположения по умолчанию, щелкните Обзор и выберите расположение.
                10. Щелкните Далее .
                  Откроется страница «Настройка размера диска».
                11. Выберите Создайте новый пустой виртуальный жесткий диск .
                12. В текстовом поле введите размер виртуального жесткого диска в ГБ.
                  Укажите минимум 40 ГБ.
                13. Щелкните Далее .
                  Откроется страница «Сводка».
                14. Проверьте настройки, указанные вами для жесткого диска. Щелкните Finish .
                  Мастер завершает работу, и открывается страница жесткого диска в параметрах виртуальной машины Dimension.
                15. На странице Settings щелкните Processor и измените количество виртуальных процессоров на 2.
                16. Щелкните ОК .
                  Диалоговое окно настроек закроется.

                Запустите Dimension VM

                После добавления виртуального жесткого диска к виртуальной машине Dimension можно запустить виртуальную машину Dimension.

                1. В списке виртуальных машин Hyper-V Manager выберите свою виртуальную машину Dimension.
                2. Щелкните правой кнопкой мыши виртуальную машину Dimension и выберите Start .
                  Запускается виртуальная машина Dimension.

                После того, как вы завершили установку Dimension и запустили виртуальную машину, вы можете внести дополнительные изменения в виртуальную машину или запустить мастер установки WatchGuard Dimension, чтобы настроить свой экземпляр Dimension.

                Найдите внешний IP-адрес

                Если во внешней сети есть DHCP-сервер, внешнему интерфейсу Dimension автоматически назначается IP-адрес.Чтобы найти IP-адрес для подключения к Dimension, вы можете использовать командную строку.

                Чтобы использовать командную строку для поиска IP-адреса для Dimension:

                1. Из списка Virtual Machines выберите Dimension VM.
                2. Щелкните виртуальную машину правой кнопкой мыши и выберите Connect .
                3. В командной строке введите wgsupport.Нажмите . Введите на клавиатуре.
                4. В ответ на запрос парольной фразы введите readwrite. Нажмите . Введите на клавиатуре.
                  Это пароль учетной записи администратора по умолчанию. Откроется запрос на изменение пароля.
                5. Введите новую парольную фразу для использования в учетной записи wgsupport . Нажмите . Введите на клавиатуре.
                  Пароль изменен.
                6. Чтобы показать IP-адрес внешнего интерфейса, введите ifconfig или ip addr.Нажмите . Введите на клавиатуре.
                  Открывается IP-адрес внешнего интерфейса.
                7. Для выхода введите exit. Нажмите . Введите на клавиатуре.

                Установить статический IP-адрес для измерения

                Если у вас нет DHCP-сервера, вы должны установить статический IP-адрес для внешнего интерфейса Dimension. Это IP-адрес, который вы используете для подключения к Dimension и запуска мастера настройки Dimension.Чтобы установить статический IP-адрес, вы устанавливаете консольное соединение с Dimension с учетными данными wgsupport и указываете IP-адрес для интерфейса Eth0.

                При первом подключении консоли к Dimension необходимо изменить пароль по умолчанию для пользователя wgsupport .

                Командный инструмент, который вы используете для изменения IP-адреса, находится в каталоге / opt / watchguard / Dimension / bin.Чтобы изменить IP-адрес, вы должны указать этот каталог, запустить команду wg_ip_addr.sh и ввести новый IP-адрес и шлюз по умолчанию для интерфейса.

                Для подключения консоли к Dimension и настройки Dimension со статическим IP-адресом:

                1. Войдите в диспетчер Hyper-V и выберите свою виртуальную машину Dimension.
                2. Запустите консольное подключение к вашей виртуальной машине Dimension.
                3. Введите имя пользователя wgsupport.
                4. Введите пароль для чтения и записи.
                5. Введите и подтвердите новую парольную фразу для учетной записи пользователя wgsupport .
                6. Чтобы установить статический IP-адрес для Dimension, в командной строке введите:

                / opt / watchguard / Dimension / bin / wg_ip_addr.sh -i -m <маска> -g <шлюз>.

                Например, чтобы настроить Dimension со статическим IP-адресом 203.0.113.201/24 и шлюзом 203.0.113.1, введите:

                /opt/watchguard/dimension/bin/wg_ip_addr.sh -i 203.0.113.201 -m 24 -g 203.0.113.1.

                1. Нажмите Введите на клавиатуре.

                Для получения дополнительной информации о консольных подключениях к Dimension см. Консольный доступ к Dimension.

                Запустить мастер настройки WatchGuard Dimension

                После того, как ваша виртуальная машина Dimension настроена и включена, вы можете подключиться к Dimension, чтобы запустить мастер настройки Dimension и завершить настройку вашей системы Dimension.

                Перед запуском мастера установки убедитесь, что у вас есть эта информация для добавления в мастер:

                • Имя хоста для измерения
                • Настройки IPv4 для интерфейса Eth0
                • Ключ аутентификации журнала
                • Пароль администратора

                Для запуска мастера настройки размеров:

                1. Откройте веб-браузер и подключитесь к Dimension по адресу https: // .
                  Например, если IP-адрес, назначенный внешнему интерфейсу вашего экземпляра Dimension, — 203.0.113.201, вы подключаетесь к Dimension по https://203.0.113.201.
                  Откроется страница входа в систему.
                2. Введите учетные данные пользователя по умолчанию:
                  • Имя пользователя — admin
                  • Парольная фраза — readwrite
                3. Вы измените парольную фразу администратора при запуске мастера установки.

                4. Завершите работу мастера, чтобы настроить Dimension.
                  После завершения работы мастера откроется страница входа в Dimension.
                5. Используйте новую парольную фразу администратора, которую вы указали в мастере, для входа в Dimension.

                После того, как вы завершили работу мастера и вошли в систему Dimension, вы можете выполнить настройки конфигурации для вашей системы Dimension и сервера журналов, создать расписания отчетов и управлять пользователями, как описано в следующих разделах:

                Расширьте емкость виртуальной машины Dimension

                Чтобы увеличить емкость виртуальной машины Dimension, вы можете изменить настройки виртуального жесткого диска IDE или SCSI, чтобы увеличить емкость.Вы не можете увеличить емкость виртуальной машины, если у вас есть моментальный снимок на вашей виртуальной машине. Перед увеличением емкости виртуальной машины необходимо удалить моментальный снимок.

                Из списка виртуальных машин :

                1. Выберите свою виртуальную машину Dimension. На панели Actions выберите Shut Down .
                  Виртуальная машина Dimension выключена.
                2. Щелкните правой кнопкой мыши вашу виртуальную машину Dimension и выберите Settings .
                  Откроется страница настроек вашей виртуальной машины Dimension.
                3. В дереве Оборудование выберите IDE Controller> Hard Drive или SCSI Controller> Hard Drive .
                4. В разделе Media выберите Virtual hard disk и нажмите Edit .
                  Откроется мастер редактирования виртуального жесткого диска.
                5. Щелкните Next на каждой странице мастера, пока не появится страница Choose Action .
                6. Выберите Разверните . Щелкните Далее .
                  Откроется страница «Развернуть виртуальный жесткий диск».
                7. В текстовом поле Новый размер введите новый размер жесткого диска. Щелкните Далее .
                  Откроется страница «Сводка».
                8. Убедитесь, что указанные вами настройки верны. Щелкните Finish .
                  Откроется диалоговое окно «Настройки».
                9. Щелкните ОК .
                  Диалоговое окно настроек закроется.

                Увеличьте объем памяти для вашего измерения VM

                Вы можете увеличить размер памяти, выделенной вашей виртуальной машине Dimension.

                Из списка виртуальных машин :

                1. Щелкните правой кнопкой мыши свою виртуальную машину Dimension и выберите Settings .
                  Откроется страница настроек вашей виртуальной машины Dimension.
                2. В дереве Оборудование выберите Память .
                  Откроется страница памяти.
                3. Измените настройки памяти виртуальной машины.
                4. Щелкните ОК .

                Безопасное завершение работы вашего Dimension VM

                Чтобы безопасно выключить виртуальную машину Dimension и избежать риска повреждения данных, необходимо выбрать параметр Shut Down .Не выбирайте параметры Reset или Turn Off .

                Чтобы выключить виртуальную машину Dimension:

                1. Из списка Virtual Machines выберите свою виртуальную машину Dimension.
                2. Выберите Действие> Завершение работы .
                  Hyper-V Manager завершает надлежащую процедуру завершения работы.

                Вы также можете выключить свою виртуальную машину Dimension через веб-интерфейс Dimension «Системные настройки»> «Статус ».Дополнительные сведения см. В разделе «Задачи полного обслуживания системы».

                См. Также

                Установите WatchGuard Dimension

                Настройка и администрирование измерения

                Управление настройками системы измерений

                Инструкции по установке

                »Решения Molex Connected Enterprise Solutions

                Инструкции по установке» Решения Molex Connected Enterprise

                х

                НАСТРОЙТЕ ВАШ ОПЫТ

                Инструкции по установке для ассортимента продукции и решений Molex, включая корпуса, разъемы, розетки, патч-панели и многое другое.

                CoreSync

                Корпуса

                Домкраты

                MIIM

                Розетки

                Патч-панели

                прочие

                Продолжая использовать сайт, вы соглашаетесь на использование файлов cookie.дополнительная информация Принять

                В настройках файлов cookie на этом веб-сайте установлено значение «разрешить использование файлов cookie», чтобы обеспечить вам наилучшее качество просмотра. Если вы продолжаете использовать этот веб-сайт без изменения настроек файлов cookie или нажимаете «Принять» ниже, вы соглашаетесь на это.

                Закрыть

                Убедитесь, что Javascript включен для обеспечения доступности веб-сайта.

                Инструкции по установке | Sortimo By Knapheide

                Sortimo имеет исчерпывающий список инструкций по установке, которые помогут в процессе установки.Следование рекомендациям в инструкциях по установке поможет обеспечить оптимальную и безопасную работу вашего продукта Sortimo в вашем коммерческом грузовом фургоне. Всегда устанавливайте продукты Sortimo у авторизованного дистрибьютора Sortimo.

                Полка staxx

                Инструкции для полки Staxx

                Стойка Flexx

                Инструкции по стойке Flexx

                Maxx Ящики

                Инструкции по выдвижному ящику Maxx

                РАЗДЕЛЫ PROTEXX

                Chevy перегородки

                Chevy City Express Инструкции по разделению

                Chevy Express Инструкции по разделу

                Ford перегородки

                Ford Transit Connect Инструкция по разделению

                Ford Transit Инструкции по перегородке низкой крыши

                Ford Transit, инструкции по перегородке средней и высокой крыши

                Ford Transit Перегородка средней и высокой крыши с дверными инструкциями

                GMC ПЕРЕГОРОДКИ

                GMC Savana Инструкции по разделу

                Mercedes-benz перегородка

                Mercedes-Benz Metris Инструкция по разделению

                Mercedes-Benz Sprinter Инструкции по разделению

                Mercedes-Benz Sprinter с дверными инструкциями

                Nissan Перегородки

                Nissan NV200 Инструкции по разделению

                Nissan NV Инструкция по разделению грузовой перегородки

                Nissan NV Cargo Перегородка с высокой крышей с дверными инструкциями

                RAM перегородки

                Ram ProMaster City Инструкции по разделению

                Ram ProMaster Инструкции по разделу

                Ram ProMaster с дверными инструкциями

                Аксесуары

                Инструкции по алюминиевой откидной створке

                Алюминиевый настенный крючок Инструкции

                Инструкции на задней панели

                Высота базовой рейки 2 Инструкции

                Высота базовой рейки 6 Инструкции

                Большой карман для хранения 04-7 Инструкции

                BOXX Slide Инструкции по установке

                Дверь шкафа 24 Инструкции

                Дверь шкафа 48 Инструкции

                Инструкции по держателю катушки кабельной катушки

                Разделитель для обновляемых полок Инструкции

                Инструкции по набору ящиков

                Инструкции по раскрывающейся двери

                Инструкции для полки резервуара для фреона

                Инструкции по использованию длинного лотка для компонентов с полной глубиной

                Лента с крючком 04 Инструкции

                Инструкции по держателю шланга

                I-BOXX Табличка Adpater Инструкции

                Инструкции по держателю внутренней лестницы

                Инструкции для подъемных заслонок

                Инструкции по набору сдвижных ящиков для мобильных устройств

                Инструкции многофункциональной панели

                MultiSlide MS24 Инструкции

                Инструкции по использованию длинного лотка для компонентов с узкой глубиной

                Пластиковый карман для хранения бумажных инструкций

                Инструкции по установке точек крепления ProSafe

                Инструкции по крепежной рейке ProSafe

                Инструкции по применению съемной полки

                Удерживающая пластина L-BOXX Trolly Instructions

                Инструкции по зажиму сдвижного ящика

                Staxx Slide SS4 Kit, инструкции

                Карман для хранения из твердого пластика Инструкции

                Инструкции по съемной полосе

                Инструкции по держателю катушки с проволокой

                Инструкции по набору верхней части верстака


                .
