Коньковый брус – установка крепления стропил к коньковому брусу

Коньковый брус – это верхняя перекладина, к которой крепятся стропила в крыше. Установка конькового бруса считается особым навыком в работе строителей: они должны производить специальный расчет размеров помещения, места крепления, чердака.

Содержание

Каковы функции конькового бруса?

Крепление с помощью конькового брусаКрепление с помощью конькового бруса

Коньковый деревянный брус и закрепленные к нему стропила призваны выполнять следующие задачи при строительстве жилья:

  1. Создать устойчивую структуру стропильной системы.
  2. Равномерно распределить силу давления и площадь по боковым периметрам.
  3. Распределить правильно вес крыши на фронтоны.
  4. Поддерживание геометрии крыши, длина которой больше 4,5 м. Это позволяет ставить стропила, не применяя шаблона. Если размеры крыши большие, тогда на коньковый деревянный брус кладут стропильную перекладину (верхней частью), а нижняя прикрепляется к мауэрлату.

Важным условием установки конькового бруса является расчет правильного сечения такой подпорки, что позволит сделать устойчивую конструкцию.


Разберемся, как рассчитать и крепить брус. Сечение прогона рассчитывается очень просто: складываются все данные нагрузок с горизонтальной проекции крыши. Размеры конькового бруса зависят от 2 основных параметров:
  1. Брусовые прогоны.
  2. Габариты здания.

Расчет параметров бруса предусматривает, что для больших зданий нужен мощный, тяжелый и довольно увесистый прогон. Но стоит учитывать, что такие размеры конькового бруса потребуют использования подъемного крана. Средняя длина обычного бруса составляет приблизительно 6 м, поэтому для изготовления большего прогона понадобится искать дерево или так называемую клееную балку.

Закрепляемые концы конька, предварительно обработанные антисептиком, упирают в стену, в которую их вмуровывают. Дополнительную обработку проводят рубероидом и толем, что отлично защищает древесину от гниения. Цельнодеревянная балка устанавливается по-другому:

  1. Торец стесывается под углом в 60°.
  2. Концы остаются открытыми, чтобы торцы не соприкасались со стенами.

В результате чего при строительстве дома решаются сразу 2 задачи. Во-первых, площадь торца становится больше. Во-вторых, нормализуются процессы влагообмена.

Затем выполняют расчет размеров конькового бруса, который должен быть установлен в стене и пройти сквозь нее, нужно учесть соприкасание со стеной. Поэтому конец прогона необходимо хорошо обработать антисептиком и обернуть рулонным материалом. Подобная конструкция применяется, чтобы сделать разгружающуюся консоль.

При правильно подобранном сечении для цельнодеревянного бруса нужно учитывать, что балка в коньке в любой момент способна прогнуться под тяжестью собственного веса. Опытные строители рекомендуют устанавливать строительную ферму, чтобы закрепленный коньковый деревянный брус не поломался.

Расчет сечения конькового бруса

Рассчёт сечения конькового брусаРассчёт сечения конькового бруса

Расчет сечения требует учитывать следующие параметры, по которым и будет проводиться вычисление необходимого размера:

  • данные на прогиб;
  • прочность к разрушению.

Чтобы определить сечение, необходимо применять специальные формулы, в которых каждый показатель имеет важное значение. Отдельным расчетом определяются такие данные, как:

  1. Внутреннее напряжение (Σ = М:W).
  2. Прогиб прогона (по формуле f = 5qL³L:384EJ).
  3. Размеры сечения балки определяются по формуле h = √¯(6W:b).

Данные к каждой формуле указаны ниже:

Σ = М:W (определение внутреннего напряжения), где Σ является величиной, которую надо найти. М – это предельный изгибающий момент, который вычисляется в кг/м. W- это сопротивление на прогиб установленного сечения.

Расчет прогиба прогона осуществляется при помощи других данных, которые нужно подставить в формулу f = 5qL³L:384EJ. Буква J означает момент инерции, для получения которого нужно знать габариты сечения прогона (высоту и ширину, обозначаемые буквами h и b). Потом показатель h нужно возвести в куб и умножить на b. Полученное значение делится на 12. Параметр Е – это упругость модуля, который принимается в расчет и является индивидуальным для каждого типа древесины.

Изгибающий момент нужно вычислять по формуле h = √¯(6W:b), где b- это ширина балки в сантиметрах, W- сопротивление прогона на изгиб. Получить W можно, если разделить М (самый большой момент изгиба) на 130.

Значения ширины и высоты, которые получают после вычисления, необходимо округлять в сторону увеличения. Если строитель боится допустить ошибку, нужно обратиться к специалистам, которые сделают расчет параметров, определят, каким должен быть закрепляемый брус и прогон.

Установка конькового бруса

Рассмотрим, как крепить коньковые брусья. Они производятся только из качественного пиломатериала, что связано с важностью конструкции, которая должна выполнять функции длительной и надежной эксплуатации, нести нагрузку, быть безопасной для жильцов здания. Важно, чтобы прогон не делал вес крыши больше, иначе прочность конструкции будет под вопросом. Стропила же должны служить долго, выполняя возложенные функции. С этой целью для конькового бруса часто используется сосновый пиломатериал, сечение которого 20х20 см.

Крепление стропил к коньковому брусу подбирается в зависимости от типа здания: жилого или хозяйственного назначения. В зависимости от этого и будет подбираться материал конька, его сечение и размеры. Например, для бани обычно применяют хорошо просушенную лиственницу, которая отличается более тяжелым весом и прочностью к нагрузкам. Также лиственница отлично справляется с паром, задерживает тепло и держит черепицу. Жилые здания строят из сосны, поскольку крышу принято покрывать так называемой гибкой черепицей.

Лиственницу для изготовления бруса применяют, если дом будет покрываться тяжелой черепицей, для которой нужна прочная и крепкая строительная каркасная конструкция. Важно, чтобы стропила держали не только саму крышу, но и не становились лишним весом для стен. Они должны идеально держать прогоны, не прогибаться под ними.

Для того чтобы сделать стропилам центральную опору, нужно установить брус. Его концы будут упираться в параллельные несущие стены. Правильный монтаж такой конструкции требует вычисления таких данных, как:

  1. Среднегодовое количество осадков, которые выпадают в той или иной местности.
  2. Есть в регионе сильные ветры или нет.
  3. Проектная ширина дома.

Брус коньковый позволяет избежать таких процессов в строительстве дома, как забивание гвоздей, сверление дрелью. В результате чего можно избежать образования щелей, сохранить целостность бруса и обеспечить надежность всей системе стропил.

Двускатная крыша также требует применения конькового прогона, который впоследствии выполняет функции конька крыши. Для того чтобы построить жилой дом размером 6х6 м, рекомендуется брать прогон, сделанный из бревна или цельного бруса. Прогон будет опираться на 2 фронтона, и никаких опор не понадобится. Если же длина дома будет больше 6 м, тогда разрешается применять строительные фермы и составной коньковый прогон. Важно, чтобы брус лежал на наружных фронтонах.

Крепление конькового бруса проводится разными методами, что позволяет соединять брусья нужным образом. Главная цель каждого соединения – сделать конструкцию прочной и надежной. Современные технологии позволяют соединять брусья между собой так, чтобы не применять никакие дополнительные материалы для утепления. Если проектная документация составлена правильно, то дом получится не просто крепким, способным держать крышу, но и станет экологически чистым и надежным для жилья.

Размеры стропильной ситемы и её элементов, как правильно рассчитать

Пусть сооружение стропильной системы кажется довольно простым делом, но оно требует точных математических расчётов. Правильные размеры элементов несущей конструкции не позволят кровле быть хрупкой и спасут хозяина дома от чрезмерных денежных трат.

Расчёт параметров стропильной системы

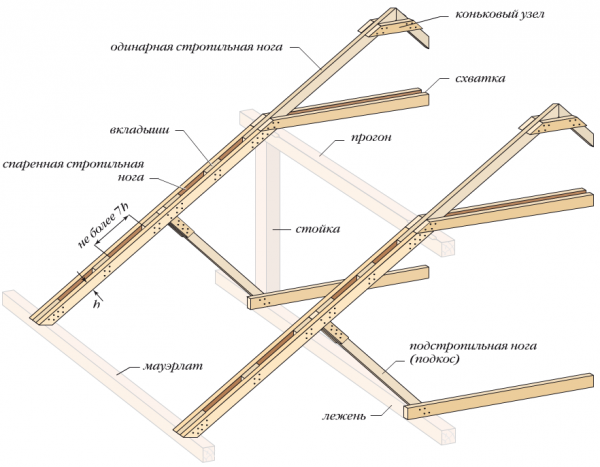

Стропильную систему образуют не только стропильные ноги. В конструкцию входят мауэрлат, стойки, подкосы и другие элементы, размеры которых строго стандартизированы. Дело в том, что составляющим стропильной системы полагается выдерживать и распределять определённые нагрузки.

Элементы стропильной системы

Элементы стропильной системы простой двускатной крыши — это стропила, прогон (коньковая доска), стойки, лежень, мауэрлат и подстропильные ноги (подкосы)

Мауэрлат

Мауэрлат — это конструкция из четырёх брусьев, соединяющая кирпичные, бетонные или металлические стены дома с деревянной несущей конструкцией крыши.

Брус мауэрлата должен занимать 1/3 места наверху стены. Оптимальное сечение этого пиломатериала — 10х15 см. Но существуют и другие подходящие варианты, например, 10х10 либо 15х15 см.

Главное, для создания мауэрлата не брать брусья шириной менее 10 см, так как они сильно подведут в вопросе прочности. А вот пиломатериал шириной более 25 см в надёжности сомнений не вызовет, однако будет давить на дом так, что тот в скором времени начнёт разрушаться.

Мауэрлат

Мауэрлат должен быть уже стены, иначе он будет оказывать на стены чрезмерное давление

Идеальная длина бруса для основания под стропильную систему равна длине стены. Соблюсти это условие не всегда получается, поэтому мауэрлат позволительно сооружать и из отрезков полностью или хотя бы примерно одинаковых по длине.

Лежень

Лежень выступает элементом стропильной системы, который находится в лежачем положении и служит основанием для стойки (бабки) несущей конструкции кровли.

В качестве лежня обычно берётся брус такого же сечения, как и мауэрлат. То есть оптимальный размер горизонтального элемента на внутренней несущей стене — 10х10 или 15х15 см.

Лежень

Размером лежень не отличается от мауэрлата

Коньковый брус

Из-за размеров конькового бруса, в который стропила упираются верхним концом, вес крыши не должен выходить за допустимые рамки. Это значит, что для конька требуется брать брус довольно прочный, но нетяжёлый, чтобы под его давлением не прогнулись другие элементы несущей конструкции кровли.

Наиболее подходящий сосновый пиломатериал для конька крыши — это брус сечением 10х10 см или 20х20 см, как у стоек конструкции.

Коньковый прогон на стойке

Коньковый прогон не должен быть толще стойки стропильной системы

Кобылка

Кобылка — это доска, удлиняющая стропило, если оно недопустимо короткое.

При использовании кобылок стропильные ноги обрезают вровень с наружной стеной. А доски, удлиняющие их, подбирают таким образом, чтобы они образовывали необходимый свес крыши и были не толще самих стропил.

К длине кобылки обязательно добавляют лишние 30–50 см, которые уйдут на совмещение стропила с дополнительной доской и сделают соединение каркаса и свеса кровли максимально крепким.

Кобылка в соединении со стропилом

По толщине кобылка уступает стропильной ноге

Стойки

Стойка — это то же самое, что и центральная опора. Высоту вертикального бруса в стропильной системе принято находить по формуле h = b1xtgα – 0,05. h — это высота стойки, b1 – половина ширины дома, tgα – тангенс угла между стропилом и мауэрлатом, а 0,05 — это примерная высота коньковой балки в метрах.

Стойки рекомендуется создавать из брусьев сечением 10х10 см.

Стойка стропил

Главное требование к стойкам — устойчивость, поэтому в качестве них выбирают толстые, как лежень, брусья

Подкосы

Подкосом называется элемент стропильной системы, который под углом не менее 45° (по отношению к горизонтали среза стен) одним концом монтируется на стропиле, а другим — на затяжке, проложенной в направлении от одной стены дома к другой, вплотную к вертикальной стойке.

Длину подкоса определяют по теореме косинусов, то есть по формуле a² = b² + c² — 2 x b x c x cosα для плоского треугольника. a обозначает длину подкоса, b — часть длины стропила, c — половину длины дома, а α – угол, противолежащий стороне a.

Подкосы

Длина подкоса зависит от длины стропила и дома

Ширина и толщина подкосов должна быть идентична этим же размерам у стропильной ноги. Это значительно облегчит задачу по закреплению элемента в каркасе кровли.

Затяжка

Затяжка устанавливается у основания стропильной системы и играет роль балки перекрытия. Длина этого элемента определяется протяжённостью здания, а его сечение не отличается от параметра стропильных ног.

Затяжка

Затяжка по-другому может называться потолочной лагой

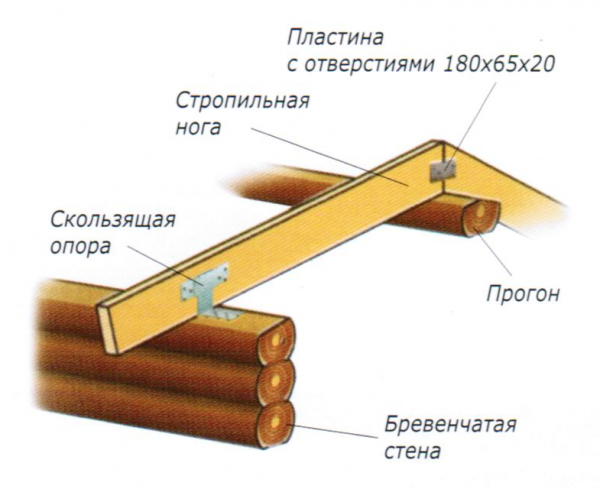

Скользящая опора для стропил

Скользящая опора или элемент стропильной системы, позволяющий ей приспосабливаться к изменению конфигурации, должен характеризоваться следующими параметрами:

  • длина — от 10 до 48 см;
  • высота — 9 см;
  • ширина — 3–4 см.
Скользящая опора для стропил

Размер скользящей опоры должен позволять хорошо фиксировать стропила на основании кровли

Доски или брусья для стропил

Размер досок, которые станут стропилами крыши с симметричными скатами, определить нетрудно. В этом поможет формула из теоремы Пифагора c² = a²+ b², где c выступает в качестве необходимой протяжённости стропильной ноги, a обозначает высоту от основания кровли до конькового бруса, а b — ½ часть ширины здания.

Параметры стропил, отличающихся асимметрией, тоже узнают по формуле Пифагора. Однако показателем b в этом случае будет уже не половина ширины дома. Это значение для каждого ската придётся измерять отдельно.

Длина стропил

По формуле Пифагора можно вычислить как длину стропил, так и высоту стойки

Стропилами обычно становятся доски толщиной от 4 до 6 см. Минимальный параметр идеален для строений хозяйственного назначения, например, гаражей. А стропильную систему обычных частных домов создают из досок толщиной 5 или 6 см. Средний показатель ширины главных элементов несущей конструкции кровли — 10–15 см.

При большом шаге и значительной длине сечение стропил непременно увеличивают. Допустим, когда расстояние между ногами несущей конструкции крыши достигает 2 м, для стропил выбирают сечение 10×10 см.

На длину стропила влияет степень наклона кровли и протяжённость пространства между стенами, расположенными друг против друга. С увеличением уклона крыши длина стропильной ноги растёт, как и её сечение.

Стропила

Размер стропил обусловлен величиной зазора между ними

Таблица: соответствие длины стропильной ноги её толщине и шагу

Угол стропила

Величину угла стропила определяют по формуле α = Н / L, где α – это угол наклона кровли, Н — высота конькового бруса, а L — половина пролёта между противоположными стенами дома. Полученное значение переводят в проценты по таблице.

Уклон стропильной системы

Как будут наклонены стропила, зависит от двух показателей — высоты конька и ширины дома

Таблица: определение угла стропила в процентах

Видео: вычисление размера стропильных ног

Для каждого элемента стропильной системы существуют усреднённые данные о размерах. На них можно ориентироваться, однако лучше высчитывать параметры стоек, подкосов и иных составляющих несущей конструкции кровли в специальных программах на компьютере или с помощью сложных геометрических формул.

Ксения Зубкова Мой отец - строитель. Поэтому мне есть, что рассказать домашним умельцам. Оцените статью: Поделитесь с друзьями!

Коньковый брус – конёк строительства

Особенным «коньком» в умении строителей можно считать установку конькового бруса – верхней перекладины, предназначенной для крепления стропил в некоторых моделях крыши. Зачастую и сам брус требует установки дополнительных подпорок, особенно, когда коньковая часть чердачного помещения имеет расчётную длину более 4,5 метра.

 Тем не менее, при любой конструкции конькового бруса важным для него остаётся решение задач:


  • равномерно распределить общий вес крыши на фронтоны;
  •

  • равномерно распределить площадь и силу давления по боковому периметру;
  •

  • придать жесткость конструкции стропильной системы.

Для конькового бруса важна ещё и задача поддерживать геометрию крыши, особенно при длине более 4, 5 метров, чтобы иметь возможность монтировать стропила без использования шаблона. Стропила ложатся верхней частью на коньковую балку, а нижней частью – на мауэрлат.



Древесина для конькового прогона

 Строительство деревянных домов из профилированного бруса предусматривает использование стропильной системы в соответствии с конструктивными особенностями здания. С учётом того, что коньковый брус несёт на себе большую эксплуатационную нагрузку, он производится из надёжных пиломатериалов. Вес конькового бруса не должен увеличивать общий вес крыши, а по прочности он должен быть таким, чтобы долгие годы эксплуатации безукоризненно выполнять возложенные на него функции. Поэтому для конькового бруса, так же как и для всей стропильной системы, выбирается сосновый пиломатериал, чтобы брус вышел сечением не менее 20х20 см.

В вершине стропильной конструкции любой крыши укладывается коньковый прогон

Для строительства жилого дома 8х8 из бруса, у которого крыша будет покрываться шифером или гибкой черепицей, все составные части стропильной системы, включая коньковый прогон, изготавливаются из хорошо просушенной сосновой древесины. В строительстве бани, где горячий пар может повредить деревянной конструкции, для стропил используются пиломатериалы из лиственницы. К тому же, бане требуется тяжелая крыша, оптимально задерживающая тепло. Лёгкая сосна здесь не подходит, нужна более прочная и тяжёлая лиственница.

 Лиственница для производства конькового прогона используется и в том случае, когда жилому дому планируется тяжелая черепичная крыша, под которую требуется сооружать очень прочный и такой же тяжелый стропильный каркас. Здесь расчёты учитывают, чтобы нагрузку от общего веса крыши выдерживали стены дома.

 Выбор материалов, используемых в конструкции стропильной системы, зависит от конструкции строения. Поэтому квалифицированное решение могут принять только профессионалы.



Коньковый прогон в стропильной системе

 Когда стропилам требуется центральная опора, используется установка конькового прогона. Он упирается двумя сторонами на параллельные несущие стены.

 Высота монтажа конькового бруса определяется по:


  • проектной ширине дома;
  •

  • среднегодовому количеству зимних осадков;
  •

  • наличию сильных ветров.

Особенность монтажа конькового бруса заключается в том, чтобы исключить его сверление и забивание гвоздей. Это необходимо для:


  • предотвращения образования трещин;
  •

  • сохранения целостности бруса;
  •

  • обеспечения надёжности стропильной системы.

Конструкция двухскатной крыши требует обязательной установки конькового прогона. В дальнейшем он служит коньком крыши. При строительстве дома из бруса 6 на 6 коньковый прогон готовится из цельного бруса или бревна, который конструктивно опирается на два фронтона, без использования дополнительных опор. Если проектная длина дома превышает 6 метров, используется составной коньковый прогон и строительные фермы. Не зависимо от проектной длины дома, длина конькового бруса определяется таким образом, чтобы он точно лежал на выступах наружных фронтонов.


  • теплый угол ласточкин хвост

Строительство деревянных домов предполагает использование несколько видов соединения брусьев. Современное строительство выходит на высокий уровень экологичности и надёжности жилья, когда даже соединения между брусьями в конструкции дома являются практичными, прочными. Их задача – сделать дом тёплым.

Расчет конькового бруса и размеры прогона. Коньковый прогон как срастить Нужен ли коньковый прогон

Особенным «коньком» в умении строителей можно считать установку конькового бруса - верхней перекладины, предназначенной для крепления стропил в некоторых моделях крыши. Зачастую и сам брус требует установки дополнительных подпорок, особенно, когда коньковая часть чердачного помещения имеет расчётную длину более 4,5 метра.

Тем не менее, при любой конструкции конькового бруса важным для него остаётся решение задач:

  • равномерно распределить общий вес крыши на фронтоны;
  • равномерно распределить площадь и силу давления по боковому периметру;
  • придать жесткость конструкции стропильной системы.

Для конькового бруса важна ещё и задача поддерживать геометрию крыши, особенно при длине более 4, 5 метров, чтобы иметь возможность монтировать стропила без использования шаблона. Стропила ложатся верхней частью на коньковую балку, а нижней частью - на мауэрлат.

Древесина для конькового прогона

Строительство деревянных домов из профилированного бруса предусматривает использование стропильной системы в соответствии с конструктивными особенностями здания. С учётом того, что коньковый брус несёт на себе большую эксплуатационную нагрузку, он производится из надёжных пиломатериалов. Вес конькового бруса не должен увеличивать общий вес крыши, а по прочности он должен быть таким, чтобы долгие годы эксплуатации безукоризненно выполнять возложенные на него функции. Поэтому для конькового бруса, так же как и для всей стропильной системы, выбирается сосновый пиломатериал, чтобы брус вышел сечением не менее 20х20 см.

В вершине стропильной конструкции любой крыши укладывается коньковый прогон

Для строительства жилого дома 8х8 из бруса , у которого крыша будет покрываться шифером или гибкой черепицей, все составные части стропильной системы, включая коньковый прогон, изготавливаются из хорошо просушенной сосновой древесины. В строительстве бани, где горячий пар может повредить деревянной конструкции, для стропил используются пиломатериалы из лиственницы. К тому же, бане требуется тяжелая крыша, оптимально задерживающая тепло. Лёгкая сосна здесь не подходит, нужна более прочная и тяжёлая лиственница.

Лиственница для производства конькового прогона используется и в том случае, когда жилому дому планируется тяжелая черепичная крыша, под которую требуется сооружать очень прочный и такой же тяжелый стропильный каркас. Здесь расчёты учитывают, чтобы нагрузку от общего веса крыши выдерживали стены дома.

Выбор материалов, используемых в конструкции стропильной системы, зависит от конструкции строения. Поэтому квалифицированное решение могут принять только профессионалы.

Коньковый прогон в стропильной системе

Когда стропилам требуется центральная опора, используется установка конькового прогона. Он упирается двумя сторонами на параллельные несущие стены.

Высота монтажа конькового бруса определяется по:

  • проектной ширине дома;
  • среднегодовому количеству зимних осадков;
  • наличию сильных ветров.

Особенность монтажа конькового бруса заключается в том, чтобы исключить его сверление и забивание гвоздей. Это необходимо для:

  • предотвращения образования трещин;
  • сохранения целостности бруса;
  • обеспечения надёжности стропильной системы.

Конструкция двухскатной крыши требует обязательной установки конькового прогона. В дальнейшем он служит коньком крыши. При строительстве дома из бруса 6 на 6 коньковый прогон готовится из цельного бруса или бревна, который конструктивно опирается на два фронтона, без использования дополнительных опор. Если проектная длина дома превышает 6 метров, используется составной коньковый прогон и строительные фермы. Не зависимо от проектной длины дома, длина конькового бруса определяется таким образом, чтобы он точно лежал на выступах наружных фронтонов.

  • теплый угол ласточкин хвост

Строительство деревянных домов предполагает использование несколько видов соединения брусьев. Современное строительство выходит на высокий уровень экологичности и надёжности жилья, когда даже соединения между брусьями в конструкции дома являются практичными, прочными. Их задача - сделать дом тёплым.

Стропильная конструкция является основой любой кровли. Поэтому к ее созданию необходимо отнестись с особым вниманием. При монтаже крыши большинство людей обращается к профессионалам, боясь того, что не справится с задачей самостоятельно.

Стропильная конструкция — это основа для скатной крыши.

Но если общая площадь здания не превышает 100 м 2 , то каркас кровли можно изготовить самостоятельно.

Основная трудность, с которой сталкиваются начинающие мастера, заключается в креплении стропил и конькового прогона. Но если правильно выбрать коньковый брус и заранее спланировать все этапы работ, то никаких сложностей при монтаже обычно не возникает.

Подготовительный этап работ

Коньковым прогоном называют горизонтальную балку, которая располагается в верхней части кровли на стыке 2 скатов. Обычно в качестве балки используют брус коньковый. Этот вид пиломатериалов специально предназначен для больших нагрузок. Но прежде, чем закупать материал, необходимо рассчитать углы наклона кровельных скатов. Принято считать, что чем меньше этот угол, тем дешевле обойдется возведение крыши. В основе расчетов должна лежать не экономическая выгода, а технические характеристики. Необходимо учесть нагрузку на стропила и предположительный вес осадков (особенно зимой). Именно поэтому в средней полосе России крепление стропил располагают так, чтобы скаты располагались под углом в 45°. Именно такая кровля считается оптимальной.

Далее следует выбрать необходимый строительный материал. Действительно надежную кровлю может обеспечить только легкая, но достаточно прочная конструкция. Поэтому разумнее остановить свой выбор на пиломатериале, изготовленном из сосны. Для каркаса кровли обычно используют доску, размеры которой не превышают 20х5х600 см. Кроме того, необходимо приобрести брус коньковый сечением 20х20 см.

Рисунок 1. Схема конька крыши.

Выбирая материалы, необходимо учитывать не только их размер. Нужно обратить внимание и на качество. Ни в коем случае не покупайте непросушенные пиломатериалы. Через какое-то время крепление стропил, собранное из таких досок, непременно поведет. Соответственно, деформируется вся крыша. Помните, что идеальной считается древесина, в которой содержание влаги не превышает 20%.

Вернуться к оглавлению

Монтаж кровельного конька

Перед началом работ составьте схему крепления всех элементов кровли. Пример такой схемы приведен на рис. 1.

Только с помощью подобного чертежа вы сможете правильно определить необходимые размеры и продумаете крепление стропил, которое будет наиболее эффективно для выбранного кровельного материала.

Брус коньковый обычно представляет собой перекладину, располагающуюся вверху кровельной конструкции. Он необходим для того, чтобы равномерно перераспределять давление крыши на стены дома. Самостоятельная установка такого бруса — не самая простая работа. И к ней необходимо подойти со всей ответственностью.

Прежде всего нужно рассчитать длину бруса, который вам понадобится. Обычно при строительстве традиционных для России домов с боков кровли имеются небольшие выступы. Как правило, их ширина не превышает 1,5 м. Всю конструкцию необходимо рассчитать так, чтобы крепление бруса конькового приходилось на всю длину козырьков.

На основание кровли укладывают гидроизоляцию (обычн

Какой размер должен быть у коньковой балки. Расчет конькового бруса и размеры прогона. Стропила, спаренные в две или три доски

При строительстве дома практически нет таких элементов или соединительных узлов, которые были бы не особо важны, так как от каждого из них зависит общая надежность конструкции в той или иной ее области. Сращивание стропил в районе конька – это достаточно сложная задача, которая может быть выполнена различными способами. Мастер обычно выбирает из них наиболее надежный, применимый для конкретного строения.

Следует постоянно помнить, что любые ошибки, совершенные при монтажных работах при возведении конструкции крыши, начиная от стропильной системы и заканчивая кровельным материалом, рано или поздно негативно отразятся на качестве всей постройки. Поэтому, составляя проект дома, необходимо обязательно продумать соединение каждого из узлов. И особенно важно выбрать надежное скрепление стропильных ног при формировании конька.

Несколько слов о базовой конструкции стропильной системы

В первую очередь несколько минут внимания необходимо уделить общему строению стропильной системы, чтобы вспомнить, как называются ее основные элементы, так как в дальнейшем описании монтажных работ они будут достаточно часто встречаться.

  • Мауэрлат - это брус, закрепляемый на несущей стене. Он служит для закрепления на ней нижней стороны стропильной ноги, и для равномерного распределения нагрузки от всей кровельной системы на стены.

Мауэрлат – надежная основа для стропильной системы

Этот элемент стропильной системы должен быть правильно подобран и зафиксирован на стене, так как от этого зависит надежность установки всех других несущих деталей. Как установить – подробно описано в соответствующей публикации нашего портала.

  • Стропильные ноги или просто стропила – формируют каркас ската, закрепляется на мауэрлате в нижней части, а сверху – на коньковом прогоне или же между собой, формируя конек.
  • Коньковый прогон закрепляется на стойке, подпираемой подкосами. Он предназначен для жесткого крепления стропил.
  • Затяжка – это горизонтальный брус, дополнительно связывающий пару стропильных ног, придавая конструкции дополнительную жесткость. Особое значение затяжки имеют в висячих стропильных системах, когда невозможно создать промежуточные опоры на капитальные стены. Затяжки, уложенные между двух брусьев мауэрлата, часто используются в качестве балок чердачного перекрытия. Установленные ближе к коньку – могут послужить основой для подшивки потолка чердачного помещения.
  • Подкосы и подмога – это усиливающие элементы, предназначенные для придания ферме стропильной системы дополнительной жесткости и прочности. Обычно применяются в случаях, когда требуется большая длина стропильных ног, более 5 ÷ 6 метров.

  • Стойка используется как подпора для конькового прогона и чаще всего устанавливается в каждую из ферм, если возводится наслонная стропильная система, имеющая дополнительные опоры в виде капитальных внутридомовых перегородок.
  • Лежень - это брус, укладываемый на несущие перегородки дома, и предназначенный для закрепления на нем стоек или подкосов.
Важность правильности креплений стропил на коньке

Такой элемент, как конек, присутствуют в конструкции большинства разновидностей крыш. Нет его в шатровом, сводчатом и

крепление для стропил


Конек является самой высокой точкой крыши, в которой соединяются элементы, формирующие скаты – стропила. Поэтому основная миссия конькового узла заключается в придании всей стропильной системе прочности и жесткости. От того, насколько правильно будет произведено крепление, настолько длительнее станет эксплуатация конструкции крыши без необходимости выполнения ремонта.

Основные способы монтажа стропил

Установка на несущие стены строения может производиться различными способами, о которых нужно иметь представление перед тем, как выбрать тип соединений несущих элементов скатов на коньке:

  • Стропила и затяжка соединяются в треугольник на земле, а затем поднимаются на коробку дома в готовом виде, где закрепляются на мауэрлате, уложенном на стенах. Установленные фермы соединяются между собой боковыми откосами или коньковым прогоном.

  • На земле собираются две крайних треугольных фермы, которые будут выходить на торцевые, фронтонные стороны конструкции. Затем они поднимаются наверх и закрепляются на мауэрлате. Верхние коньковые углы двух противоположных ферм соединяются натянутым шнуром, становящимся своеобразным уровнем, по которому будут выставляться остальные, серединные стропильные пары, собираемые уже на месте. После этого собранные фермы соединяются коньковым прогоном.

  • Все элементы поднимаются на перекрытие по отдельности и собираются по месту их установки. В этом случае на торцевых стенах, по центру, устанавливаются вертикальные стойки, задающие высоту конька. Затем стойки соединяются между собой коньковым прогоном, на который и ведется закрепление стропильных ног.

Если стропила соединяются на прогоне, то они не требуют контроля с помощью натягиваемого шнура. Поэтому стойки и прогон должны быть выставлены очень тщательно, по уровню и отвесу, под прямым углом друг к другу.

Разновидности соединений стропил на коньке

Как говорилось выше, существует несколько способов сопряжения стропил при формировании конька, и для э

Сращивание конькового бруса. Расчет конькового бруса и размеры прогона

Стропильная система является основой вашей будущей крыши, поэтому к ее строительству необходимо отнестись очень серьезно. Прежде чем вы приступите к работе, необходимо набросать для себя примерный план системы для того, чтобы понимать каков будет вид общей конструкции и какие функции выполняют ее отдельные элементы.

Для того чтобы рассчитать параметры и технические характеристики стропильной системы для больших объектов — лучше всего прибегнуть к услугам профессионалов. Если ваша крыша предназначена для частной постройки относительно небольшого размера (площадь дома до 100 м 2), то можно выполнить монтаж, руководствуясь ниже приведенными материалами.

Первым делом требуется определиться с углом наклона скатов. Обычно среднестатистические расчеты исходят из количества материалов, что очень хорошо влияет на материальную составляющую вопроса, принято считать, что чем меньше угол наклона, тем выгоднее и дешевле обойдется постройка. На самом деле выбирать угол наклона необходимо из двух основных показателей — ветровые нагрузки и вес осадков (в частности в зимнюю пору), как видно вопрос расценок в технических параметрах не принято принимать во внимание. Универсальный угол наклона для нашего климата 45-50 градусов, при таких параметрах максимально сбалансированы показатели прочности перед нагрузками, как ветровыми, так и теми, что могут быть вызваны давлением осадков. Порой бывает, что на один квадратный метр крыши приходится около 180 кг снега. Кроме того, финансовая составляющая тоже будет находиться на среднем уровне, что гораздо лучше, нежели сэкономить, уменьшив угол наклона, но впоследствии переплатить две цены за устранение дефектов, которые будут вызваны вышеупомянутыми факторами.

Выбор дерева

Для стропильной части важны два параметра — прочность и легкость конструкции, поэтому для монтажа нам подойдет обычная сосна. Ее часто используют для подобных конструкций, так как она обладает этими двумя качествами, плюс она отличается выгодной ценой, по сравнению с древесиной благородных пород. Необходимо использовать доску первого сорта, размером 150-200х50х6000 мм, также нам понадобится брус сечением 200х200 мм.

Важным техническим моментом является влажность древесины. Свежеспиленное дерево обладает 50% коэффициентом влажности, монтировать такое дерево нельзя, так как если оно будет высыхать в состоянии напряжения, то его может повести, оно выгнется и потрескается в местах, где расположены сучки. Необходимо приобретать материал с 15-20-ти процентным содержанием влаги.

При покупке проверяйте, чтобы все доски были ровными и без гнили, от этого зависит прочность и долговечность конструкции.

Когда дерево доставят к вам на строительную площадку, его необходимо обработать антисептическими препаратами и уложить в максимально проветриваемом помещении. Укладку дерева требуется выполнить определенным образом: сначала укладываем три-четыре поперечные рейки, на них, вдоль, укладываем доски, таким образом, чтобы между каждой доской было расстояние 0,5-1 см, потом опять ряд поперечных реек и ряд, досок.

Благодаря этому мы создадим воздушное пространство между каждой единицей пиломатериалов, они будут проветриваться в правильных условиях, что позволит нам избежать запревания и скопления влаги.

Ставим коньковый брус

Коньковый брус — это центральная верхняя перекладина, которая предназначена для того, чтобы равномерно переносить общий вес крыши на фронтоны, распределяя площадь давления по всему боковому периметру. Установка бруса весьма сложный процесс. Первым делом определимся с его длиной. Как правило, с боков крыши, по плану, идут небольшие козырьки (от 0,5 до 1,5 м), коньковый брус должен в точности лежать по этой длине со всеми выступами снаружи фронтонов. На бетонных основаниях, в местах соприкосновения с брусом, укладываем куски рубероида, так, чтобы дерево не касалось фронтона напрямую — только через гидроизоляцию. Загибаем рубероид вокруг бруса, а по бокам забуриваемся и вставляем два отрезка 12-й арматуры, 0,4 м каждая. Сам брус мы не сверлим, чтобы избежать трещин.

Удлиненный брус

Очень редко хватает для «конька» стандартных 6 метров. В большинстве случаев эту длину приходится наращивать. Наращивание происходит по месту монтажа, в противном случае срощенный брус очень сложно будет поднять наверх и установить. Место стыковки бруса необходимо подобрать таким образом, чтобы оно находилось максимально близко к какому-нибудь перестенку или прочей точке, на которую можно поставить временную вертикальную опору. Для вертикальной опоры отмеряем и отрезаем доску, по бокам которой прибиваем две маленькие доски, таким образом, у нас получится что-то вроде деревянной вилки, между зубцами которой будет находиться стык конькового бруса. С верхней стороны конька натягиваем нитку, которая будет служить нам уровнем перед тем, как мы закрепим брус между собой. Крепить их необходимо двумя полутораметровыми отрезками доски, стыковочные отрезки располагаются исключительно по бокам, в таком случае нагрузка будет подаваться на дерево в правильном направлении, снижая риск разлома в месте стыка. Крепятся доски гвоздями, так как если попытаться организовать болтовые соединения брус может дать ряд трещин при засверливании.

Мауэрлат

Данный элемент служит для стыковки стропил с продольными основаниями несущей стены, для точечного распределения нагрузки всей конструкции. Укладывать его необходимо с использованием рубероида (как и в случае с коньком). Выберите самые ровные доски, они должны максимально прилегать к поверхности стены. Фиксация мауэрлата выполняется с помощью анкерных болтов 0,2 м длиной. Точки, где будут размещаться анкера, необходимо просчитать заранее, их расположение должн

сращиваем стропила по длине и способы монтажа в районе конька. Расчет конькового бруса и размеры прогона Коньковый брус размеры

Коньковый брус – это верхняя перекладина, к которой крепятся стропила в крыше. Установка конькового бруса считается особым навыком в работе строителей: они должны производить специальный расчет размеров помещения, места крепления, чердака.

Коньковый деревянный брус и закрепленные к нему стропила призваны выполнять следующие задачи при строительстве жилья:

  1. Создать устойчивую структуру стропильной системы.
  2. Равномерно распределить силу давления и площадь по боковым периметрам.
  3. Распределить правильно вес крыши на фронтоны.
  4. Поддерживание геометрии крыши, длина которой больше 4,5 м. Это позволяет ставить стропила, не применяя шаблона. Если размеры крыши большие, тогда на коньковый деревянный брус кладут стропильную перекладину (верхней частью), а нижняя прикрепляется к мауэрлату.

Важным условием установки конькового бруса является расчет правильного сечения такой подпорки, что позволит сделать устойчивую конструкцию.


Разберемся, как рассчитать и крепить брус. Сечение прогона рассчитывается очень просто: складываются все данные нагрузок с горизонтальной проекции крыши. Размеры конькового бруса зависят от 2 основных параметров:
  1. Брусовые прогоны.
  2. Габариты здания.

Расчет параметров бруса предусматривает, что для больших зданий нужен мощный, тяжелый и довольно увесистый прогон. Но стоит учитывать, что такие размеры конькового бруса потребуют использования подъемного крана. Средняя длина обычного бруса составляет приблизительно 6 м, поэтому для изготовления большего прогона понадобится искать дерево или так называемую клееную балку.

Закрепляемые концы конька, предварительно обработанные антисептиком, упирают в стену, в которую их вмуровывают. Дополнительную обработку проводят рубероидом и толем, что отлично защищает древесину от гниения. Цельнодеревянная балка устанавливается по-другому:

  1. Торец стесывается под углом в 60°.
  2. Концы остаются открытыми, чтобы торцы не соприкасались со стенами.

В результате чего при строительстве дома решаются сразу 2 задачи. Во-первых, площадь торца становится больше. Во-вторых, нормализуются процессы влагообмена.

Затем выполняют расчет размеров конькового бруса, который должен быть установлен в стене и пройти сквозь нее, нужно учесть соприкасание со стеной. Поэтому конец прогона необходимо хорошо обработать антисептиком и обернуть рулонным материалом. Подобная конструкция применяется, чтобы сделать разгружающуюся консоль.

При правильно подобранном сечении для цельнодеревянного бруса нужно учитывать, что балка в коньке в любой момент способна прогнуться под тяжестью собственного веса. Опытные строители рекомендуют устанавливать строительную ферму, чтобы закрепленный коньковый деревянный брус не поломался.

Расчет сечения конькового бруса


Расчет сечения требует учитывать следующие параметры, по которым и будет проводиться вычисление необходимого размера:

  • данные на прогиб;
  • прочность к разрушению.

Чтобы определить сечение, необходимо применять специальные формулы, в которых каждый показатель имеет важное значение. Отдельным расчетом определяются такие данные, как:

  1. Внутреннее напряжение (Σ = М:W).
  2. Прогиб прогона (по формуле f = 5qL³L:384EJ).
  3. Размеры сечения балки определяются по формуле h = √¯(6W:b).

Данные к каждой формуле указаны ниже:

Σ = М:W (определение внутреннего напряжения), где Σ является величиной, которую надо найти. М – это предельный изгибающий момент, который вычисляется в кг/м. W- это сопротивление на прогиб установленного сечения.

Расчет прогиба прогона осуществляется при помощи других данных, которые нужно подставить в формулу f = 5qL³L:384EJ. Буква J означает момент инерции, для получения которого нужно знать габариты сечения прогона (высоту и ширину, обозначаемые буквами h и b). Потом показатель h нужно возвести в куб и умножить на b. Полученное значение делится на 12. Параметр Е – это упругость модуля, который принимается в расчет и является индивидуальным для каждого типа древесины.

Изгибающий момент нужно вычислять по формуле h = √¯(6W:b), где b- это ширина балки в сантиметрах, W- сопротивление прогона на изгиб. Получить W можно, если разделить М (самый большой момент изгиба) на 130.

Значения ширины и высоты, которые получают после вычисления, необходимо округлять в сторону увеличения. Если строитель боится допустить ошибку, нужно обратиться к специалистам, которые сделают расчет параметров, определят, каким должен быть закрепляемый брус и прогон.

Установка конькового бруса

Рассмотрим, как крепить коньковые брусья. Они производятся только из качественного пиломатериала, что связано с важностью конструкции, которая должна выполнять функции длительной и надежной эксплуатации, нести нагрузку, быть безопасной для жильцов здания. Важно, чтобы прогон не делал вес крыши больше, иначе прочность конструкции будет под вопросом. Стропила же должны служить долго, выполняя возложенные функции. С этой целью для конькового бруса часто используется сосновый пиломатериал, сечение которого 20х20 см.

Крепление стропил к коньковому брусу подбирается в зависимости от типа здания: жилого или хозяйственного назначения. В зависимости от этого и будет подбираться материал конька, его сечение и размеры. Например, для бани обычно применяют хорошо просушенную лиственницу, которая отличается более тяжелым весом и прочностью к нагрузкам. Также лиственница отлично справляется с паром, задерживает тепло и держит черепицу. Жилые здания строят из сосны, поскольку крышу принято покрывать так называемой гибкой черепицей.

Лиственницу для изготовления бруса применяют, если дом будет покрываться тяжелой черепицей, для которой нужна прочная и крепкая строительная каркасная конструкция. Важно, чтобы стропила держали не только саму крышу, но и не становились лишним весом для стен. Они должны идеально держать прогоны, не прогибаться под ними.

Для того чтобы сделать стропилам центральную опору, нужно установить брус. Его концы будут упираться в параллельные несущие стены. Правильный монтаж такой конструкции требует вычисления таких данных, как:

  1. Среднегодовое количество осадков, которые выпадают в той или иной местности.
  2. Есть в регионе сильные ветры или нет.
  3. Проектная ширина дома.

Брус коньковый позволяет избежать таких процессов в строительстве дома, как забивание гвоздей, сверление дрелью. В результате чего можно избежать образования щелей, сохранить целостность бруса и обеспечить надежность всей системе стропил.

Двускатная крыша также требует применения конькового прогона, который впоследствии выполняет функции конька крыши. Для того чтобы построить жилой дом размером 6х6 м, рекомендуется брать прогон, сделанный из бревна или цельного бруса. Прогон будет опираться на 2 фронтона, и никаких опор не понадобится. Если же длина дома будет больше 6 м, тогда разрешается применять строительные фермы и составной коньковый прогон. Важно, чтобы брус лежал на нару

Размеры пробела - Deskthority wiki

Это список пробелов по типу и размеру переключателя.

Пожалуйста, взгляните на пространство на клавиатуре, чтобы получить алфавитный список.

Содержание

  • 1 Альпы
  • 2 Cherry MX
    • 2,1 1,5 единицы (ширина 28 мм, 1 центральное крепление)
    • 2,2 3 единицы (57 мм шириной, 3 крепления, 19,05 мм друг от друга)
    • 2,3 4 единицы (76 мм в ширину, 3 крепления, 28,5 мм друг от друга)
    • 2.4 единицы 4,5 (ширина 85 мм, 3 крепления, расстояние 34,671 мм)
    • 2,5 5,5 единиц (104,5 мм в ширину, 3 крепления, 43 мм друг от друга)
    • 2,6 6 единиц (ширина 114 мм, 3 крепления, 57 мм и 38 мм друг от друга)
    • 2,7 6 блоков (ширина 114 мм, 3 крепления, расстояние 38 мм)
    • 2,8 6 единиц (ширина 114 мм, 3 крепления, расстояние 43,5 мм)
    • 2,9 6,25 единиц (118 мм в ширину, 3 крепления, 50 мм друг от друга)
    • 2,10 6,25 единиц (ширина 118 мм, 3 крепления, без центрального крепления)
    • 2,11 6,25 единиц (ширина 118 мм, 3 крепления, расстояние 40 мм)
    • 2.12 6,25 единиц (ширина 118 мм, 3 крепления, расстояние 42,5 мм)
    • 2,13 6,25 единиц (ширина 118 мм, 6 креплений)
    • 2,14 6,5 единиц (ширина 123 мм, 3 крепления, 52,25 мм друг от друга)
    • 2,15 7 ​​единиц (133 мм в ширину, 3 крепления, 57 мм друг от друга)
    • 2,16 7 единиц (133 мм в ширину, 3 крепления, 57 мм и 42,8 мм друг от друга)
    • 2,17 7 единиц (133 мм в ширину, 3 крепления, 55 мм друг от друга)
    • 2,18 8 единиц (ширина 152 мм, 3 крепления, расстояние 66,7 мм)
    • 2,19 9 единиц (ширина 171 мм, 3 крепления, расстояние 66,675 мм)
    • 2.20 единиц 9,75 (ширина 185,25 мм, 3 крепления, расстояние 66,5 мм)
    • 2,21 10 единиц (ширина 190 мм, 3 крепления, расстояние 66,5 мм)
  • 3 См. Также

Альпы

Пожалуйста, введите меры пробела здесь!

6,25 единиц (? Мм в ширину,? Крепления,? Мм друг от друга)

6,5 единиц (? Мм в ширину,? Крепления,? Мм друг от друга)

7 единиц (133 мм в ширину, 3 крепления, 19,05 мм друг от друга)

Одно центральное крепление в Альпах и два дополнительных крепления (аналогично Cherry MX) 2.8875 единиц (55 мм или 3).85 ") слева и справа от центра. Опоры стабилизатора немного выше, чем крепление центрального выключателя.

7 единиц (? Мм шириной,? Крепления,? Мм друг от друга)

Cherry MX

По словам Черри, 1 единица составляет 19,05 мм или 0,75 ".

1,5 единицы (ширина 28 мм, 1 центральное крепление)

3 единицы (57 мм в ширину, 3 крепления, 19,05 мм друг от друга)

Одно центральное крепление и два дополнительных крепления 1 единица (19,05 мм) слева и справа от центра.

Для этого пробела существуют формы в семействе Signature Plastics SA в форме обычного ключа.

4 единицы (ширина 76 мм, 3 крепления, 28,5 мм друг от друга)

Одно центральное крепление и два дополнительных крепления 1,5 единицы (28,575 мм) слева и справа от центра.

Для этого пробела существуют формы в семействе Signature Plastics SA.

4,5 единицы (ширина 85 мм, 3 крепления, расстояние 34,671 мм)

Одна центральная опора и две опоры стабилизатора 1.82 единицы (34.671 мм) слева и справа от центра.

Для этого пробела существуют формы из семейства Signature Plastics SA.

5.5 единиц (104,5 мм в ширину, 3 крепления, 43 мм друг от друга)

Одно центральное крепление и 2 крепления 2,25 единиц (42,8625 мм) слева и справа от центра.

6 единиц (ширина 114 мм, 3 крепления, 57 мм и 38 мм друг от друга)

Три держателя для ключей, одно среднее крепление на 0,5 единицы (9,525 мм) справа от центра, 3 левое (57,15 мм) и 2 правых элемента (38,1 мм) отдельно от среднего крепления. Стабилизатор между центрами составляет 95 мм.

монтируется слева направо на

  • 0,5 единиц
  • 3.5 единиц
  • 5,5 единиц

6 единиц (ширина 114 мм, 3 крепления, расстояние 38 мм)

Ширина 114 мм, одно центральное крепление и два крепления 2 блока (38,1 мм) слева и справа от центра.

6 единиц (ширина 114 мм, 3 крепления, расстояние 43,5 мм)

Ширина 114 мм, одно центральное крепление и два крепления (43,5 мм, 49 мм от центра к центру) слева и справа от центра. Стабилизатор межцентровый 98 мм.

6,25 единиц (118 мм в ширину, 3 крепления, 50 мм друг от друга)

Одно центральное крепление и 2 дополнительных крепления на 50 мм слева и справа от центра.

Эти меры пробела охватываются универсальной пробелом Signature Plastics.

6,25 единиц (118 мм в ширину, 3 крепления, без центрального крепления)

3 крепления, два крепления на расстоянии 50 мм от центра, одно крепление на 11,9 мм вправо.

Монтируется слева направо по адресу:

  • 0,5 единиц
  • 3,75 единиц
  • 5,75 единиц

Эти меры пробела охватываются универсальными пробелами Signature Plastics из семейств DCS и SA.

6,25 единиц (ширина 118 мм, 3 крепления, расстояние 40 мм)

Одно центральное крепление и два крепления 2,1 единицы (40 мм) слева и справа от центра

Эти меры пробела охватываются универсальными пробелами Signature Plastics из семейств DCS и SA.

6,25 единиц (ширина 118 мм, 3 крепления, расстояние 42,5 мм)

Одно центральное крепление и два держателя 42,5 мм) слева и справа от центра

6,25 единиц (118 мм в ширину, 6 креплений)

Пробел из 6 блоков от Deck Hodium Pro DS PBT (версия для США).Используются три ствола, разделенные на 50 мм. Стебли, разделенные на 28,1 мм и 51,9 мм, не используются, то есть на 40 мм слева и справа от центра.

6,5 единиц (ширина 123 мм, 3 крепления, 52,25 мм друг от друга)

Однажды центральное крепление и два крепления 2.75 единицы (52,38 мм) слева и справа от центра.

7 единиц (133 мм в ширину, 3 крепления, 57 мм друг от друга)

Одно центральное крепление и два крепления 3 блока (57,15 мм) слева и справа от центра.

7 единиц (133 мм в ширину, 3 крепления, 57 мм и 42.На расстоянии 8 мм)

Одно центральное крепление и два дополнительных крепления, одно 3 единицы (57,15 мм) слева от центра и одно 2,25 единицы (42,8625 мм) справа от центра.

7 единиц пробела от Compaq MX-11801. Из двух креплений с правой стороны используется самый правый

7 единиц (133 мм в ширину, 3 крепления, 55 мм друг от друга)

  • Propac (неизвестная марка, возможно тайваньская)

8 единиц (ширина 152 мм, 3 крепления, расстояние 66,7 мм)

Одно центральное крепление и два крепления 3.5 единиц (66,675 мм) слева и справа от центра. Для этого пробела у Signature Plastics есть инструменты из семейства DCS.

9 единиц (ширина 171 мм, 3 крепления, расстояние 66,675 мм)

Одно центральное крепление и два крепления 3,5 единицы слева и справа от центра.

9,75 шт. (Ширина 185,25 мм, 3 крепления, расстояние 66,5 мм)

Одно центральное крепление и два держателя 3,5 единицы (66,675 мм) слева и справа от центра. Для этого пробела у Signature Plastics есть инструменты из семейства DCS.

10 единиц (ширина 190 мм, 3 крепления, 66.5 мм друг от друга)

Одно центральное крепление и два держателя 3,5 единицы (66,675 мм) слева и справа от центра.

См. Также

,

Размеры кухни

Мэг Эскотт

На этой странице рассматриваются размеры кухни и рекомендации по планированию кухни для планировки кухни. Они основаны на рекомендациях для Соединенных Штатов, но стандарты для других современных стран не за горами. Я включил метрические преобразования.

Эта информация является частью серии макетов дизайна кухни.

Вас также могут заинтересовать размеры кухонного шкафа.

Просто быстрое примечание, чтобы уберечь нас от неприятностей

Эта информация предоставлена ​​в духе доброй воли, чтобы помочь вам подумать о дизайне вашей кухни.Метрические размеры являются приблизительными. Вы несете ответственность (или ваш архитектор / специалист по проектированию / команда подрядчиков), чтобы убедиться, что ваши размеры соответствуют местным нормам или правилам.

Я рекомендую эту книгу от Национальной ассоциации кухонь и ванных комнат для правил кодирования для США.

[Раскрытие информации: Это партнерская ссылка, и я могу заработать небольшую комиссию, если вы совершите покупку по этой ссылке. ]



Размеры кухонного треугольника

Эта диаграмма немного математична для тех из нас, кто предпочитает английский....

Каждая ножка кухонного рабочего треугольника должна быть 4 фута (1,2 м) или более и не более 9 футов (2,75 м).

Если сложить ножки кухонного треугольника, это должно быть не более 26 футов (7,9 м).

Как вы, возможно, читали на моей странице кухонного треугольника, мне больше нравится думать о кухонных полигонах. Если вы соблюдаете указания по размерам кухонного треугольника, с вашими кухонными полигонами все будет в порядке.

Размеры кухни - Ширина прохода

Теперь я могу начать дискуссию об этом.Различные источники указывают разные расстояния для ширины прохода. Поэтому, чтобы разобраться в этом, давайте начнем с рассмотрения факторов, влияющих на ширину прохода, которые вы должны разрешить.

  • Место для одного или двух поваров.
  • Есть или нет циркуляция, проходящая мимо ряда единиц.
  • Дверные створки шкафов и приборов с обеих сторон двух рядов блоков обращены друг к другу.

Итак, учитывая эти факторы, мы можем представить следующие сценарии.

Сценарии ширины прохода кухни

1. Габариты кухни для ряда кухонных шкафов напротив стены без циркуляции

В этом сценарии это небольшая кухня, рассчитанная на одного повара, где на одной стене нет шкафов или приборов. Ширина прохода 40 дюймов (102 см) является достаточной в этом случае. Это позволяет открывать шкафы и легко перемещать повара (или уборщика). Я думаю, что если бы вас толкнули, вы могли бы спуститься до 36 дюймов (92 см), особенно если у вас нет посудомоечной машины (у посудомоечной машины самый широкий дверной ход).Имея зазор в 36 дюймов, человек может открыть ящик и встать за ним или наклониться к базовым шкафам (при условии, что они не ели слишком много пирогов).

Еще одна причина, по которой можно спуститься до 36 дюймов, заключается в том, что вы можете втиснуть полку в 10 дюймов вдоль стены - возможно, даже с раздвижной дверью. 4 дюйма места на полке отлично подходят для консервных банок и продуктов, особенно если на полке есть губка, чтобы предотвратить падение предметов.

Этот сценарий также будет применяться для других макетов, где препятствие не имеет каких-либо единиц.Например здесь с барной стойкой. Я добавил стену тонких блоков на другой стене кухни для дополнительного хранения.

Минимальная ширина прохода 40 дюймов (102 см) также применяется для прохода подразделений напротив конца острова.

,

запасных частей туалета гавани Mansfield Elm Ridge / Bar

00

Многие старые туалеты из Мэнсфилда все еще существуют, и их владельцы часто желают починить, а не заменить их. Если вы ищете новый рычаг отключения, промывочный клапан или шаровой кран, вы попали по адресу - PlumbingSupply.com® - - ваш источник для запасных частей для унитазов Mansfield высшего качества!


Mansfield Elm Ridge / Bar Harbor Toilet Туалет Мэнсфилд
Серия Elm Ridge / Bar Harbor

Закажите запасные части для этих туалетов старого стиля ниже

Запасные части для туалетов Mansfield Elm Ridge / Bar Harbor
Two Piece 3.Модели 5gpf - 011, 021, 026

Parts diagram for Mansfield two-piece older style 3.5gpf Elm Ridge / Bar Harbor toilets


Ущелье Мансфилд Элм Ридж / Бар Харбор Связанные предметы
частей туалета Мэнсфилда серией


Часто задаваемые вопросы

Q. "Я установил комплект резервуара к чаше (630-0204) и затянул 3 гайки и болта, чтобы прикрепить резервуар к чаше, но вода все еще просачивается вокруг болтов и луж на моем полу. Являются ли они правильными размер болтов для этого туалета?

А.Болты правильного размера. Это обычно происходит, когда болты и гайки не затянуты должным образом. Производитель говорит, что белые нейлоновые гайки должны быть вручную затянуты, а затем на них следует использовать 7/16-дюймовое гнездо, чтобы затянуть их на 2 или 3 оборота больше. Обязательно затягивайте каждый болт по одному обороту за один раз. вращение, которое вы поможете предотвратить сильное напряжение на одной стороне бака, что может привести к растрескиванию бака. После того, как каждый болт будет затянут на один оборот, вернитесь в том же порядке и снова затяните каждый болт до тех пор, пока черная резина не загорится. каждый винт сжимается, чтобы запечатать отверстия.После правильной затяжки каждого болта не должно быть утечек.

Есть вопросы о деталях туалета или ремонте туалета?

Прочтите нашу исчерпывающую информацию по ремонту туалетов и ответы на часто задаваемые вопросы, чтобы узнать, как работает ваш туалет, как найти правильные запасные части и как устранить распространенные проблемы.

вернуться наверх ↑

,
