Коньковый брус – установка крепления стропил к коньковому брусу

Коньковый брус – это верхняя перекладина, к которой крепятся стропила в крыше. Установка конькового бруса считается особым навыком в работе строителей: они должны производить специальный расчет размеров помещения, места крепления, чердака.

Каковы функции конькового бруса?

Крепление с помощью конькового бруса

Коньковый деревянный брус и закрепленные к нему стропила призваны выполнять следующие задачи при строительстве жилья:

  1. Создать устойчивую структуру стропильной системы.
  2. Равномерно распределить силу давления и площадь по боковым периметрам.
  3. Распределить правильно вес крыши на фронтоны.
  4. Поддерживание геометрии крыши, длина которой больше 4,5 м. Это позволяет ставить стропила, не применяя шаблона. Если размеры крыши большие, тогда на коньковый деревянный брус кладут стропильную перекладину (верхней частью), а нижняя прикрепляется к мауэрлату.

Важным условием установки конькового бруса является расчет правильного сечения такой подпорки, что позволит сделать устойчивую конструкцию.


Разберемся, как рассчитать и крепить брус. Сечение прогона рассчитывается очень просто: складываются все данные нагрузок с горизонтальной проекции крыши. Размеры конькового бруса зависят от 2 основных параметров:
  1. Брусовые прогоны.
  2. Габариты здания.

Расчет параметров бруса предусматривает, что для больших зданий нужен мощный, тяжелый и довольно увесистый прогон. Но стоит учитывать, что такие размеры конькового бруса потребуют использования подъемного крана. Средняя длина обычного бруса составляет приблизительно 6 м, поэтому для изготовления большего прогона понадобится искать дерево или так называемую клееную балку.

Закрепляемые концы конька, предварительно обработанные антисептиком, упирают в стену, в которую их вмуровывают. Дополнительную обработку проводят рубероидом и толем, что отлично защищает древесину от гниения. Цельнодеревянная балка устанавливается по-другому:

  1. Торец стесывается под углом в 60°.
  2. Концы остаются открытыми, чтобы торцы не соприкасались со стенами.

В результате чего при строительстве дома решаются сразу 2 задачи. Во-первых, площадь торца становится больше. Во-вторых, нормализуются процессы влагообмена.

Затем выполняют расчет размеров конькового бруса, который должен быть установлен в стене и пройти сквозь нее, нужно учесть соприкасание со стеной. Поэтому конец прогона необходимо хорошо обработать антисептиком и обернуть рулонным материалом. Подобная конструкция применяется, чтобы сделать разгружающуюся консоль.

При правильно подобранном сечении для цельнодеревянного бруса нужно учитывать, что балка в коньке в любой момент способна прогнуться под тяжестью собственного веса. Опытные строители рекомендуют устанавливать строительную ферму, чтобы закрепленный коньковый деревянный брус не поломался.

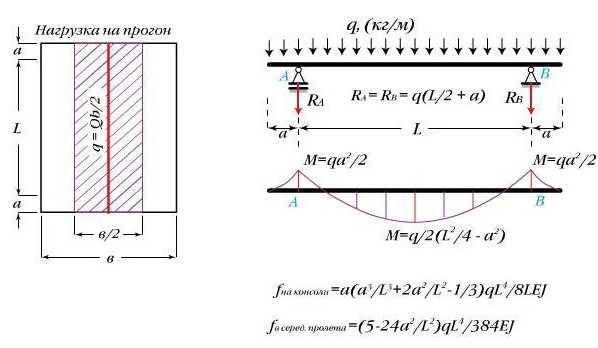

Расчет сечения конькового бруса

Рассчёт сечения конькового бруса

Расчет сечения требует учитывать следующие параметры, по которым и будет проводиться вычисление необходимого размера:

  • данные на прогиб;
  • прочность к разрушению.

Чтобы определить сечение, необходимо применять специальные формулы, в которых каждый показатель имеет важное значение. Отдельным расчетом определяются такие данные, как:

  1. Внутреннее напряжение (Σ = М:W).
  2. Прогиб прогона (по формуле f = 5qL³L:384EJ).
  3. Размеры сечения балки определяются по формуле h = √¯(6W:b).

Данные к каждой формуле указаны ниже:

Σ = М:W (определение внутреннего напряжения), где Σ является величиной, которую надо найти. М – это предельный изгибающий момент, который вычисляется в кг/м. W- это сопротивление на прогиб установленного сечения.

Расчет прогиба прогона осуществляется при помощи других данных, которые нужно подставить в формулу f = 5qL³L:384EJ. Буква J означает момент инерции, для получения которого нужно знать габариты сечения прогона (высоту и ширину, обозначаемые буквами h и b). Потом показатель h нужно возвести в куб и умножить на b. Полученное значение делится на 12. Параметр Е – это упругость модуля, который принимается в расчет и является индивидуальным для каждого типа древесины.

Изгибающий момент нужно вычислять по формуле h = √¯(6W:b), где b- это ширина балки в сантиметрах, W- сопротивление прогона на изгиб. Получить W можно, если разделить М (самый большой момент изгиба) на 130.

Значения ширины и высоты, которые получают после вычисления, необходимо округлять в сторону увеличения. Если строитель боится допустить ошибку, нужно обратиться к специалистам, которые сделают расчет параметров, определят, каким должен быть закрепляемый брус и прогон.

Установка конькового бруса

Рассмотрим, как крепить коньковые брусья. Они производятся только из качественного пиломатериала, что связано с важностью конструкции, которая должна выполнять функции длительной и надежной эксплуатации, нести нагрузку, быть безопасной для жильцов здания. Важно, чтобы прогон не делал вес крыши больше, иначе прочность конструкции будет под вопросом. Стропила же должны служить долго, выполняя возложенные функции. С этой целью для конькового бруса часто используется сосновый пиломатериал, сечение которого 20х20 см.

Крепление стропил к коньковому брусу подбирается в зависимости от типа здания: жилого или хозяйственного назначения. В зависимости от этого и будет подбираться материал конька, его сечение и размеры. Например, для бани обычно применяют хорошо просушенную лиственницу, которая отличается более тяжелым весом и прочностью к нагрузкам. Также лиственница отлично справляется с паром, задерживает тепло и держит черепицу. Жилые здания строят из сосны, поскольку крышу принято покрывать так называемой гибкой черепицей.

Лиственницу для изготовления бруса применяют, если дом будет покрываться тяжелой черепицей, для которой нужна прочная и крепкая строительная каркасная конструкция. Важно, чтобы стропила держали не только саму крышу, но и не становились лишним весом для стен. Они должны идеально держать прогоны, не прогибаться под ними.

Для того чтобы сделать стропилам центральную опору, нужно установить брус. Его концы будут упираться в параллельные несущие стены. Правильный монтаж такой конструкции требует вычисления таких данных, как:

  1. Среднегодовое количество осадков, которые выпадают в той или иной местности.
  2. Есть в регионе сильные ветры или нет.
  3. Проектная ширина дома.

Брус коньковый позволяет избежать таких процессов в строительстве дома, как забивание гвоздей, сверление дрелью. В результате чего можно избежать образования щелей, сохранить целостность бруса и обеспечить надежность всей системе стропил.

Двускатная крыша также требует применения конькового прогона, который впоследствии выполняет функции конька крыши. Для того чтобы построить жилой дом размером 6х6 м, рекомендуется брать прогон, сделанный из бревна или цельного бруса. Прогон будет опираться на 2 фронтона, и никаких опор не понадобится. Если же длина дома будет больше 6 м, тогда разрешается применять строительные фермы и составной коньковый прогон. Важно, чтобы брус лежал на наружных фронтонах.

Крепление конькового бруса проводится разными методами, что позволяет соединять брусья нужным образом. Главная цель каждого соединения – сделать конструкцию прочной и надежной. Современные технологии позволяют соединять брусья между собой так, чтобы не применять никакие дополнительные материалы для утепления. Если проектная документация составлена правильно, то дом получится не просто крепким, способным держать крышу, но и станет экологически чистым и надежным для жилья.

derevodoska.ru

Размеры стропильной ситемы и её элементов, как правильно рассчитать

Пусть сооружение стропильной системы кажется довольно простым делом, но оно требует точных математических расчётов. Правильные размеры элементов несущей конструкции не позволят кровле быть хрупкой и спасут хозяина дома от чрезмерных денежных трат.

Расчёт параметров стропильной системы

Стропильную систему образуют не только стропильные ноги. В конструкцию входят мауэрлат, стойки, подкосы и другие элементы, размеры которых строго стандартизированы. Дело в том, что составляющим стропильной системы полагается выдерживать и распределять определённые нагрузки.

Элементы стропильной системы простой двускатной крыши — это стропила, прогон (коньковая доска), стойки, лежень, мауэрлат и подстропильные ноги (подкосы)

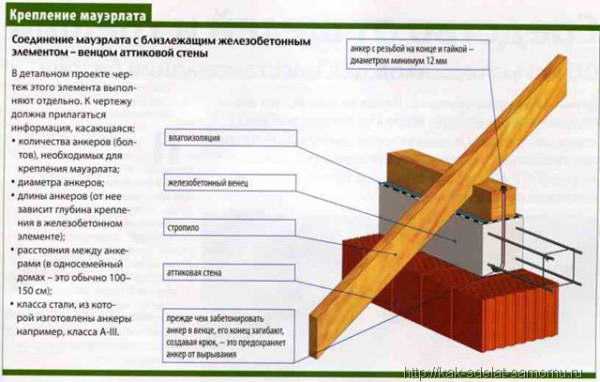

Мауэрлат

Мауэрлат — это конструкция из четырёх брусьев, соединяющая кирпичные, бетонные или металлические стены дома с деревянной несущей конструкцией крыши.

Брус мауэрлата должен занимать 1/3 места наверху стены. Оптимальное сечение этого пиломатериала — 10х15 см. Но существуют и другие подходящие варианты, например, 10х10 либо 15х15 см.

Главное, для создания мауэрлата не брать брусья шириной менее 10 см, так как они сильно подведут в вопросе прочности. А вот пиломатериал шириной более 25 см в надёжности сомнений не вызовет, однако будет давить на дом так, что тот в скором времени начнёт разрушаться.

Мауэрлат должен быть уже стены, иначе он будет оказывать на стены чрезмерное давление

Идеальная длина бруса для основания под стропильную систему равна длине стены. Соблюсти это условие не всегда получается, поэтому мауэрлат позволительно сооружать и из отрезков полностью или хотя бы примерно одинаковых по длине.

Лежень

Лежень выступает элементом стропильной системы, который находится в лежачем положении и служит основанием для стойки (бабки) несущей конструкции кровли.

В качестве лежня обычно берётся брус такого же сечения, как и мауэрлат. То есть оптимальный размер горизонтального элемента на внутренней несущей стене — 10х10 или 15х15 см.

Размером лежень не отличается от мауэрлата

Коньковый брус

Из-за размеров конькового бруса, в который стропила упираются верхним концом, вес крыши не должен выходить за допустимые рамки. Это значит, что для конька требуется брать брус довольно прочный, но нетяжёлый, чтобы под его давлением не прогнулись другие элементы несущей конструкции кровли.

Наиболее подходящий сосновый пиломатериал для конька крыши — это брус сечением 10х10 см или 20х20 см, как у стоек конструкции.

Коньковый прогон не должен быть толще стойки стропильной системы

Кобылка

Кобылка — это доска, удлиняющая стропило, если оно недопустимо короткое.

При использовании кобылок стропильные ноги обрезают вровень с наружной стеной. А доски, удлиняющие их, подбирают таким образом, чтобы они образовывали необходимый свес крыши и были не толще самих стропил.

К длине кобылки обязательно добавляют лишние 30–50 см, которые уйдут на совмещение стропила с дополнительной доской и сделают соединение каркаса и свеса кровли максимально крепким.

По толщине кобылка уступает стропильной ноге

Стойки

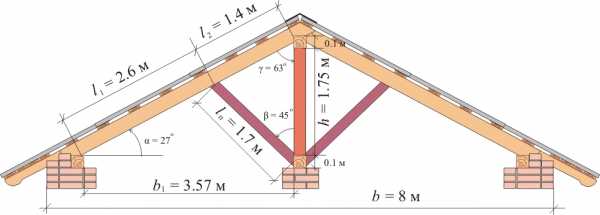

Стойка — это то же самое, что и центральная опора. Высоту вертикального бруса в стропильной системе принято находить по формуле h = b1

xtgα – 0,05. h — это высота стойки, b1 – половина ширины дома, tgα – тангенс угла между стропилом и мауэрлатом, а 0,05 — это примерная высота коньковой балки в метрах.

Стойки рекомендуется создавать из брусьев сечением 10х10 см.

Главное требование к стойкам — устойчивость, поэтому в качестве них выбирают толстые, как лежень, брусья

Подкосы

Подкосом называется элемент стропильной системы, который под углом не менее 45° (по отношению к горизонтали среза стен) одним концом монтируется на стропиле, а другим — на затяжке, проложенной в направлении от одной стены дома к другой, вплотную к вертикальной стойке.

Длину подкоса определяют по теореме косинусов, то есть по формуле a² = b² + c² — 2 x b x c x cosα для плоского треугольника. a обозначает длину подкоса, b — часть длины стропила, c — половину длины дома, а α – угол, противолежащий стороне a.

Длина подкоса зависит от длины стропила и дома

Ширина и толщина подкосов должна быть идентична этим же размерам у стропильной ноги. Это значительно облегчит задачу по закреплению элемента в каркасе кровли.

Затяжка

Затяжка устанавливается у основания стропильной системы и играет роль балки перекрытия. Длина этого элемента определяется протяжённостью здания, а его сечение не отличается от параметра стропильных ног.

Затяжка по-другому может называться потолочной лагой

Скользящая опора для стропил

Скользящая опора или элемент стропильной системы, позволяющий ей приспосабливаться к изменению конфигурации, должен характеризоваться следующими параметрами:

  • длина — от 10 до 48 см;
  • высота — 9 см;
  • ширина — 3–4 см.
Размер скользящей опоры должен позволять хорошо фиксировать стропила на основании кровли

Доски или брусья для стропил

Размер досок, которые станут стропилами крыши с симметричными скатами, определить нетрудно. В этом поможет формула из теоремы Пифагора c² = a²+ b², где c выступает в качестве необходимой протяжённости стропильной ноги, a обозначает высоту от основания кровли до конькового бруса, а b — ½ часть ширины здания.

Параметры стропил, отличающихся асимметрией, тоже узнают по формуле Пифагора. Однако показателем b в этом случае будет уже не половина ширины дома. Это значение для каждого ската придётся измерять отдельно.

По формуле Пифагора можно вычислить как длину стропил, так и высоту стойки

Стропилами обычно становятся доски толщиной от 4 до 6 см. Минимальный параметр идеален для строений хозяйственного назначения, например, гаражей. А стропильную систему обычных частных домов создают из досок толщиной 5 или 6 см. Средний показатель ширины главных элементов несущей конструкции кровли — 10–15 см.

При большом шаге и значительной длине сечение стропил непременно увеличивают. Допустим, когда расстояние между ногами несущей конструкции крыши достигает 2 м, для стропил выбирают сечение 10×10 см.

На длину стропила влияет степень наклона кровли и протяжённость пространства между стенами, расположенными друг против друга. С увеличением уклона крыши длина стропильной ноги растёт, как и её сечение.

Размер стропил обусловлен величиной зазора между ними
Таблица: соответствие длины стропильной ноги её толщине и шагу

Угол стропила

Величину угла стропила определяют по формуле α = Н / L, где α – это угол наклона кровли, Н — высота конькового бруса, а L — половина пролёта между противоположными стенами дома. Полученное значение переводят в проценты по таблице.

Как будут наклонены стропила, зависит от двух показателей — высоты конька и ширины дома
Таблица: определение угла стропила в процентах

Видео: вычисление размера стропильных ног

Для каждого элемента стропильной системы существуют усреднённые данные о размерах. На них можно ориентироваться, однако лучше высчитывать параметры стоек, подкосов и иных составляющих несущей конструкции кровли в специальных программах на компьютере или с помощью сложных геометрических формул.

Мой отец - строитель. Поэтому мне есть, что рассказать домашним умельцам. Оцените статью: Поделитесь с друзьями!

stroydom.guru

Коньковый брус – конёк строительства

Особенным «коньком» в умении строителей можно считать установку конькового бруса – верхней перекладины, предназначенной для крепления стропил в некоторых моделях крыши. Зачастую и сам брус требует установки дополнительных подпорок, особенно, когда коньковая часть чердачного помещения имеет расчётную длину более 4,5 метра.

 Тем не менее, при любой конструкции конькового бруса важным для него остаётся решение задач:


  • равномерно распределить общий вес крыши на фронтоны;
  •
  • равномерно распределить площадь и силу давления по боковому периметру;
  •
  • придать жесткость конструкции стропильной системы.

Для конькового бруса важна ещё и задача поддерживать геометрию крыши, особенно при длине более 4, 5 метров, чтобы иметь возможность монтировать стропила без использования шаблона. Стропила ложатся верхней частью на коньковую балку, а нижней частью – на мауэрлат.



Древесина для конькового прогона

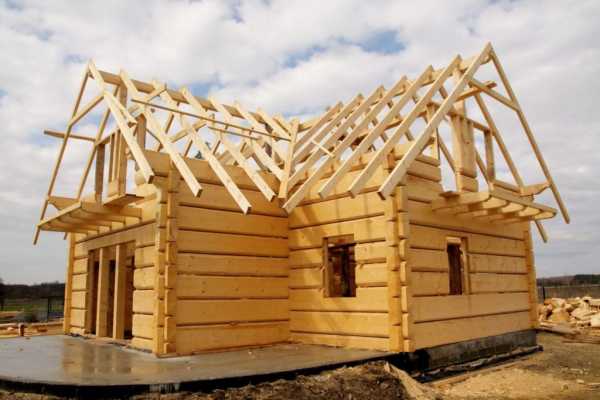

 Строительство деревянных домов из профилированного бруса предусматривает использование стропильной системы в соответствии с конструктивными особенностями здания. С учётом того, что коньковый брус несёт на себе большую эксплуатационную нагрузку, он производится из надёжных пиломатериалов. Вес конькового бруса не должен увеличивать общий вес крыши, а по прочности он должен быть таким, чтобы долгие годы эксплуатации безукоризненно выполнять возложенные на него функции. Поэтому для конькового бруса, так же как и для всей стропильной системы, выбирается сосновый пиломатериал, чтобы брус вышел сечением не менее 20х20 см.

В вершине стропильной конструкции любой крыши укладывается коньковый прогон

Для строительства жилого дома 8х8 из бруса, у которого крыша будет покрываться шифером или гибкой черепицей, все составные части стропильной системы, включая коньковый прогон, изготавливаются из хорошо просушенной сосновой древесины. В строительстве бани, где горячий пар может повредить деревянной конструкции, для стропил используются пиломатериалы из лиственницы. К тому же, бане требуется тяжелая крыша, оптимально задерживающая тепло. Лёгкая сосна здесь не подходит, нужна более прочная и тяжёлая лиственница.

 Лиственница для производства конькового прогона используется и в том случае, когда жилому дому планируется тяжелая черепичная крыша, под которую требуется сооружать очень прочный и такой же тяжелый стропильный каркас. Здесь расчёты учитывают, чтобы нагрузку от общего веса крыши выдерживали стены дома.

 Выбор материалов, используемых в конструкции стропильной системы, зависит от конструкции строения. Поэтому квалифицированное решение могут принять только профессионалы.



Коньковый прогон в стропильной системе

 Когда стропилам требуется центральная опора, используется установка конькового прогона. Он упирается двумя сторонами на параллельные несущие стены.

 Высота монтажа конькового бруса определяется по:


  • проектной ширине дома;
  •
  • среднегодовому количеству зимних осадков;
  •
  • наличию сильных ветров.

Особенность монтажа конькового бруса заключается в том, чтобы исключить его сверление и забивание гвоздей. Это необходимо для:


  • предотвращения образования трещин;
  •
  • сохранения целостности бруса;
  •
  • обеспечения надёжности стропильной системы.

Конструкция двухскатной крыши требует обязательной установки конькового прогона. В дальнейшем он служит коньком крыши. При строительстве дома из бруса 6 на 6 коньковый прогон готовится из цельного бруса или бревна, который конструктивно опирается на два фронтона, без использования дополнительных опор. Если проектная длина дома превышает 6 метров, используется составной коньковый прогон и строительные фермы. Не зависимо от проектной длины дома, длина конькового бруса определяется таким образом, чтобы он точно лежал на выступах наружных фронтонов.


  • теплый угол ласточкин хвост

Строительство деревянных домов предполагает использование несколько видов соединения брусьев. Современное строительство выходит на высокий уровень экологичности и надёжности жилья, когда даже соединения между брусьями в конструкции дома являются практичными, прочными. Их задача – сделать дом тёплым.

kostromadomstroy.ru

Стропильная система четырехскатной вальмовой крыши своими руками

Сложное устройство стропильной системы вальмовой крыши отпугивает начинающих мастеров от ее создания своими руками. Однако, такой способ перекрытия прекрасно подходит для частных домов небольшого размера в европейской стилистике. Чтобы качественно выполнить монтаж вальмовой кровли своими руками следует провести подготовительную, проектную детальность: выполнить расчет, составить чертеж и нанести разметку. Для этих процессов необходимы базовые знания о строении стропильного каркаса, строительные нормы по выбору угла наклона кровельных скатов.

Содержание статьи

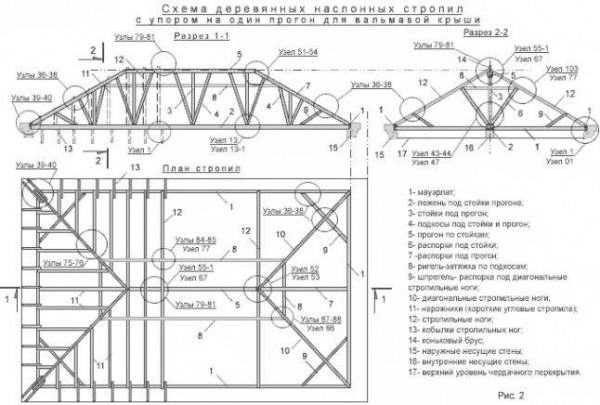

Модель стропильной системы вальмовой крыши

Стропила

Состав стропильных ферм

Стропильная система выполняет функции опорного каркаса, на котором лежит основной вес кровли. Ее основной элемент – стропильные ноги, вальмовая кровля насчитывает 4 различных разновидности стропил:

Стропильная система

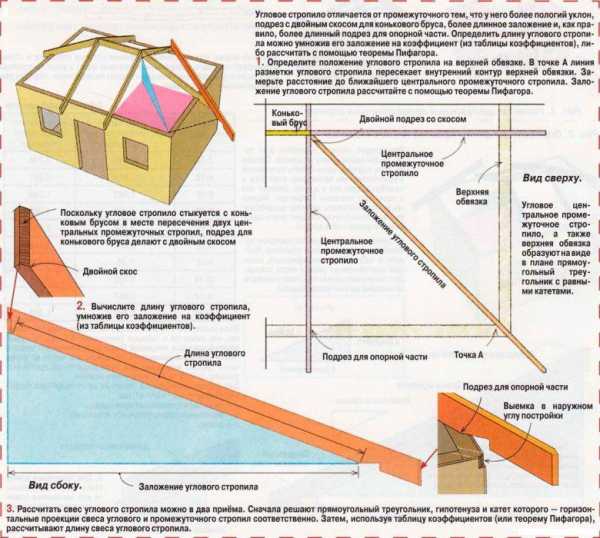

  1. Диагональные (угловые) стропила. Конструкция стропильной системы вальмовой кровли имеет 4 угловых стропильных ноги. Они продолжают коньковый брус, соединяя его с углом торцевой стены. За счет угловых стропил формируется вальмовый скат, их длина превышает аналогичный параметр рядовых. Так как диагональные ноги несут на себе вес кровельного материала вальм, а также к ним осуществляется крепеж нарожников и торцевых рядовых стропил, для изготовления требуются доски сечением 100х150 мм или сдвоенные обычные, 50х150 мм. Иногда стандартная длина пиломатериалов меньше необходимой, в таком случае требуется изготовление своими руками наборных ног, составленных из элементов. Расчет длины диагональных ног выполняют с применением специального коэффициента, путем умножения на длину рядового стропила.

    Правила монтажа диагональных стропил

  2. Рядовые (промежуточные) стропила. Конструкция вальмовой кровли содержит больше всего стропил такого типа. Для изготовления требуется сосновая доска с сечением 50х150 мм первого сорта. Монтаж рядовых ног подразумевает использование двух способов крепления – жесткого и подвижного. Верхнее крепление, к коньку четырехскатной крыши выполняется по жесткому типу, для него используют гвозди или металлические пластины. Нижнее, подвижное, связывает конец ноги с мауэрлатом по принципу ползунка. Конечно, можно фиксировать стропила, используя лишь жесткий тип крепежа, однако он не способен компенсировать усадку деревянных сооружений.
  3. Центральные рядовые (промежуточные) стропила. Конструкция шести стропильных ног не похожа на остальные стропильные элементы. Их верхняя часть подрезается так, чтобы образовать одну плоскость с коньком и угловыми стропилами.
  4. Короткие ноги (нарожники). Особенность нарожников в том, что все из них имеют различную длину. Монтаж нарожников своими руками выполняется с помощью гвоздей к диагональным стропилам. Чем ближе короткая нога к верху диагонального стропила, тем больше ее протяженность. Шаг между нарожниками определяет расчет и схема вальмовой крыши, как правило, он меньше, чем расстояние между рядовыми стропилами.

Способы крепления стропил

Залог надежности стропильной системы – элементы одинакового сечения, изготовленные из одного и того же материала, исключение составляет лишь диагональные стропила, сечение которых должно быть толще.

Опорные конструкции

Конструкция стропильных ног не позволяет им самостоятельно выдерживать вес кровли, подспорьем в этом деле им служат дополнительные опорные элементы:

  • Мауэрлат. Мауэрлатный брус укладывают на верхний пояс сооружения. У бревенчатого и брусового дома роль мауэрлата играют верхние венцы, укрепленные анкерными болтами. В кирпичных или газосиликатных постройках требуется монтаж мауэрлата своими руками на цементную армированную стяжку. Очень важно рассчитать места крепления бруса так, чтобы они не совпадали с расположением стропил. Прочность мауэрлата снижается с каждым отверстием, проделанном в нем, поэтому нужно делать лишь те, что определил расчет.

    Правила установки мауэрлата

  • Коньковый прогон. Прогон – брус, на котором или поверх которого происходит монтаж стропильных пар. Сечение конькового прогона выбирают в соответствии с сечением стропил, то есть оно должно совпадать.
  • Затяжки. Перемычки из досок, которые стягивают стропила из каждой пары между собой. Четырехскатная крыша оснащается верхней или нижней затяжкой. Если затяжка размещена высоко, она называется ригель, а если низко – балка перекрытия. Опытные кровельные мастера следуют одному правилу: чем ближе затяжка к коньку, тем толще она должна быть.
  • Стойки. Брус, который устанавливают вертикально на балки перекрытия для поддержки стропильной ноги или конька дома. Четырехскатная мансардная кровля подразумевает монтаж стоек в серединной части стопил, смещенных от цента помещения.

    Установка стоек и конькового бруса

  • Подстропильные ноги. Диагонально закрепляемые бруски, которые предотвращают провисание стропил под собственным весом.
  • Шпренгельные фермы. Элементы, обеспечивающие поддержку диагональных стропил. Ферму сооружают, соединяя две доски. Одна из досок стягивает мауэрлат двух смежных сторон, а вторая подпирает стропило.

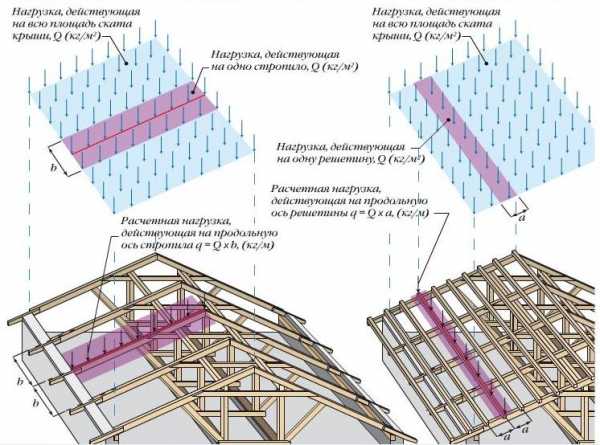

Расчет составляющих стропильной системы основывается на весе кровли, размерах перекрываемого здания и величине сечения исходного материала.

Вычисление основных параметров системы

Специальные компьютерные программы облегчают вычисления параметров стропильной системы, однако расчет достаточно прост, так как основывается на тереме Пифагора о прямоугольных треугольниках. Схема вычислений выглядит так:

  1. Первым делом своими руками измеряют ширину и длину перекрываемого сооружения. Необходимо использовать для измерений одну рулетку, каждый замер производить по два раза, чтобы избежать ошибок. На основе полученных данных составляют схематичный чертеж.

    Чертеж вальмовой крыши с размерами

  2. Следующий этап – выбор угла наклона четырехскатной крыши с вальмами. Его определяют, исходя из используемого кровельного материала. Так как мягкая черепица лучше всего подходит для покрытия скатов сложной формы, допустим угол от 5-50 градусов. Однако, учтите, что чем круче скаты, тем больше требуется кровельного материала, тем тяжелее опорные узлы, тем трудней выполнять монтаж своими руками.
  3. Если вы определились с наклоном, можно вычислить высоту конька, умножив тангенс угла между основанием и плоскостью скатов на длину торцевой стены. Четырехскатная мансардная кровля обсчитывается в обратном порядке, исходя из желаемой высоты потолка.
  4. Чтобы вычислить расстояние между коньком и концом свеса, нужно вычислить квадрат из произведения половины длины торцовой стены и высоты конька.
  5. Площадь крыши можно рассчитать, сложив площади ее скатов, воспользовавшись формулой для треугольника и трапеции.

Коэффициент длины диагональных стропил

Расчет состава стропильной системы не только позволит закупить необходимое количество строительного материала, но верно определить объем фундамента, однако, учтите, кровельный материал нужно приобретать с запасом 15-25% на нахлест и подрезку.

Результатом вычислений должен стать подробный чертеж и упрощенная схема для нанесения разметки. Четырехскатная крыша может строится по готовым проектам, если использовать стандартный угол наклона.

«Золотые» правила кровельщиков

Опытные мастера-кровельщики говорят, что стропильная система крыши с торцевыми вальмами не сложнее двухскатной, если соблюдать «золотые» правила, которые сформировались за долгие годы работы:

  • Использовать для изготовления стропил доски и брус одного сечения, то есть стропила и коньковый прогон выполнять из доски 50х150 мм, мауэрлат и лежень из бруса 150х150 мм.
  • Выполнять расчет до начала работ по установке кровли, основываясь на неоднократно проверенных измерениях.
  • Узлы стропильной системы должны быть отражены в проектной документации и проверены расчетом нагрузок.
  • Выбирать сечение стропил нужно в соответствии с длиной, весом кровельного материала и перекрываемой площадью.
  • Своими руками монтаж выполняют с помощью подсобника, длинные, тяжелые диагональные стропила сложно установить в одиночку.

Баня с вальмовой крышей

Крыша жилого дома

Четырехскатная крыша и узлы ее стропильной системы достаточно сложны в монтаже, однако, отсутствие фронтонов делает ее надежной защитой от холода, порывистого ветра и дождя.

Видео-инструкция

krovlyakrishi.ru

размеры, расчет высоты и монтаж

  • Виды коньковой конструкции
  • Как рассчитать высоту конька двухскатной крыши

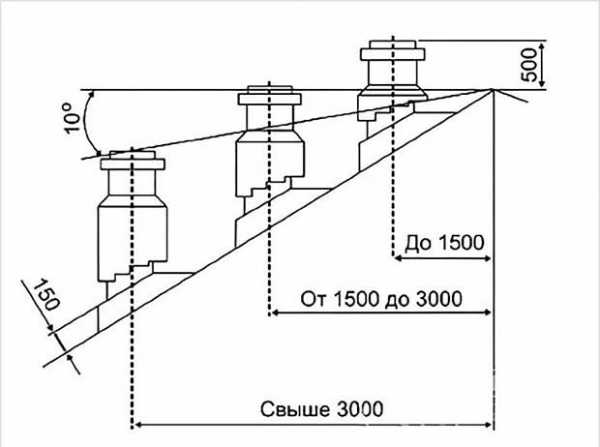

  • Высота дымохода относительно конька крыши СНиП
  • Как сделать своими руками
  • Строительство частного дома завершают возведением крыши. Это особенно важный этап, поскольку от грамотного выполнения этого процесса зависит надежность строения. Сам процесс строительства условно можно разделить на несколько этапов, начиная от установки мауэрлата до укладки кровельного покрытия.

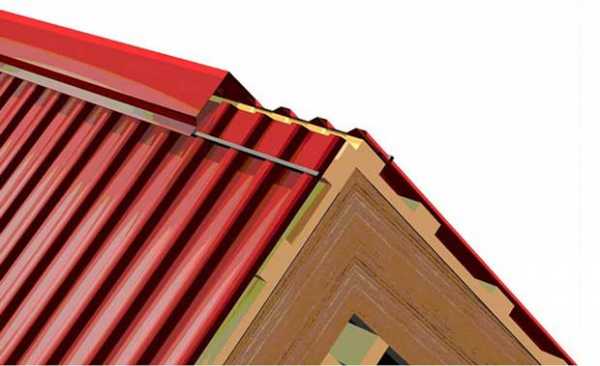

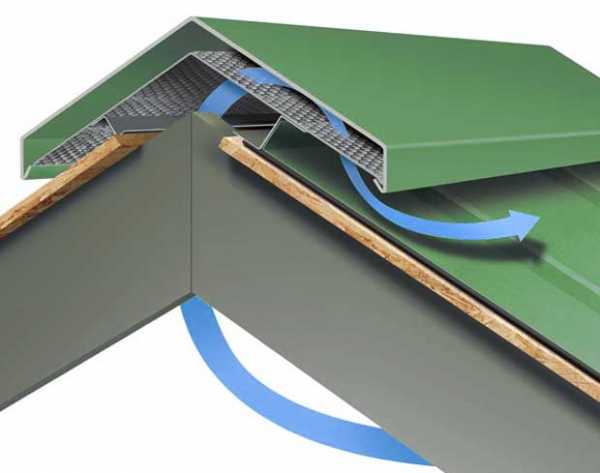

    При монтаже кровельного материала на скаты в месте их схождения в самой верхней части кровли, как правило, образуются щели. Поэтому необходим элемент, который, с одной стороны, защитит подкровельное пространство от проникновения осадков и талой воды, а с другой – обеспечит вентиляцию кровли. Это так называемый конек на крышу (фото ниже).

    Данный элемент определяют следующим образом. Конек крыши дома – это верхнее ребро, расположенное по горизонтали в месте стыка скатов. К нему же относят различные доборные элементы, связанные с этим ребром. Таким образом, это – сборная конструкция, состоящая из совокупности нескольких фрагментов. Установка конька на крышу предполагает наличие небольшой теоретической подготовки и простейших строительных навыков, то есть, по сути, с этой задачей может справиться каждый.

    Виды коньковой конструкции ↑

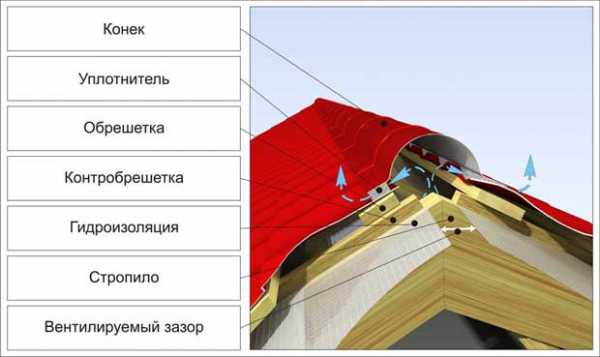

    Конек на крышу формируется смыканием плоскостей скатов. Он имеет два варианта исполнения и зависит от конструкции системы стропил.

    • Брус, который установлен на вертикальные стойки, опирающиеся на затяжки либо на балки перекрытия потолка, или же закреплен на фронтонах. Он служит опорой для верхней части стропил.
    • Прогон (основа конька), уложенный в вершине выставленных друг за другом жестких треугольных ферм из соединенных попарно стропильных ног, которые связаны между собой перемычками. В роли прогона может выступать бревно конька крыши, имеющего широкое сечение или пришитые под углом две доски толщиной 5 см.

    Из всего этого следует, что в первую очередь мы имеем дело с составляющей двухскатной крыши. Однако его можно встретить также в конструкциях, имеющих более сложную конфигурацию. К примеру, в ломаных или разноскатных, в которых он смещен.

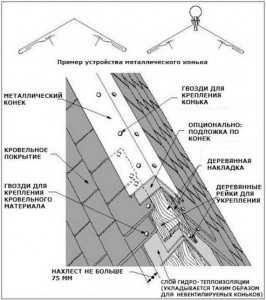

    Относительно недавно для оформления конька использовали асбестоцемент, сегодня же производители чаще предлагают конек для крыши из оцинковки. Размеры оцинкованного обычно стандартные: длина их составляет примерно два метра, а ширина полок 25-30 см.

    По месту установки различают три основных варианта конька:

    • прямой, ставший неотъемлемым элементом двухскатной крыши. Он устанавливается по уровню строго горизонтально;
    • врезной, которые врезают на внутренние сопряжения скатов крыши, ниже основного;
    • пересеченные, подходят для установки на многоскатные конструкции в местах, где пересекаются плоскости, врезаемые в основную кровлю.

    Как рассчитать высоту конька двухскатной крыши ↑

    Искомая величина зависит от нескольких факторов, но, как правило, определяющим считается тип чердака.

    Рекомендуем

    Если предполагается устройство мансарды, то рассчитываемая величина равна сумме высот стоек под прогон и потолка помещения.

    В общем случае учитывается уклон ската и размеры строения и, как производная, тип материала. В расчетах используют данные из специально разработанной таблицы, в которой через коэффициент связаны ширина строения и величина уклона.

    Допустим, ширина строения равна 8 м, а уклон – 40°. Высоту конька двухскатной крыши рассчитывают по следующей схеме: половину ширины умножают на коэффициент, значение которого находят из таблицы. Таким образом, высота или расстояние между верхней точкой конька крыши и перекрытием составляет 4х 0,86= 3,44.

    Высота дымохода относительно конька крыши СНиП ↑

    Бытует мнение, что высота трубы относительно конька крыши, определяется исключительно желанием домовладельца и экстерьером дома. Однако, это не так. В действительности от нее зависят и КПД отопительного оборудования, и качественное отведение продуктов горения, и уровень расхода энергоносителей.

    Грамотный расчет этого параметра основывается

    • на месте расположения трубы по отношению к коньку;
    • уклоне скатов;
    • на наличии вблизи дома объектов или деревьев, которые выше его;
    • интенсивности нагрузок ветра и снега, характерных для данной местности.

    Совет

    Расчет сечения дымоходной трубы и ее высоты ведется на основе основных требований СНиП, а также рекомендаций производителей отопительных приборов.

    Приведем оптимальные значения искомой величины для некоторых конструкций:

    • Плоская крыша. Независимо от сечения высота трубы должна быть больше полуметра.
    • Скатная кровля. Пусть L= расстояние от коньковой планки. При
    • L = 1,50 м, труба по высоте не может быть 50 см прогона или ограждающего парапета более, чем на 50 см;
    • 1.5 < L< 3 м, труба предполагается выше этих элементов;
    • L > 3 м, то параметр определяют по воображаемой линии, составляющей 10 с линией горизонта.

    Как сделать своими руками ↑

    Прогон выполняют из стали либо древесины. При строительстве частных домов в основном используют второй вариант, так как стальные отличаются довольно большим весом.

    Рекомендуем

    Брус перед установкой пропитывают огнебиозащитным средством, чтобы обеспечить долговечность конструктивного элемента.

    • Установку производят, завершив основные этапы устройства кровли. Основной принцип укладки элементов отделки конька – в укладке крайних фрагментов со стороны фронтонов, через которые натягивается монтировочный шнур. Шнурку выравнивают под уровень и временно фиксируют к противоположным фронтонам. Он будет служить ориентиром для остальных фрагментов.
    • Работы рекомендуется выполнять вдвоем. После установки и крепления первого конструктивного элемента переходят к следующему. Фрагменты укладывают с заступом порядка 20 см, что позволяет добиться лучшей гидроизоляции конструкции. Таким же образом вдоль ската укладывают и закрепляют все элементы.

    Внимание!

    Особое внимание нужно уделить креплению крайних элементов, поскольку они находятся под воздействием максимальных ветровых нагрузок.

    • Однако, только одной подгонки, даже если ширина полки больше 20 см, недостаточно, чтобы обеспечить достаточную гидроизоляцию. В любом случае останутся щели, через которые под кровлю могут попасть капли дождя либо снег, задуваемый ветром. В паз можно положить слой стекловаты, но постарайтесь его не слишком уплотнять, так как это может нарушить вентиляцию.
    • Есть и другой способ: использовать вместо стекловаты самоклеящуюся поролоновую ленту (филер), которую прокладывают по краю полки с нижней стороны. Но этот материал достаточно дорог, а полученный результат аналогичен варианту с использованием стекловаты.
    • В обязательном порядке должен быть предусмотрен вентиляционный отсек. В противном случае не избежать скапливания конденсата, даже если кровля была надежно защищена от влаги.

    На заметку

    Если из-за особенностей кровельной конструкции, нет возможности его обустроить или хотя бы обеспечить нужный зазор, то для борьбы с чердачной сыростью, в торцевых частях устанавливают окна.

    Как закрепить конек на крышу: из профнастила, на шиферной ↑

    Способ крепления всецело зависит от материала защитной планки. Фигурные элементы часто выполняют из такого же.

    • Шиферная кровля. Фасонные элементы из асбоцемента имеют форму желоба. Их укладывают на доски либо на прогон с нахлестом не менее 7 см. Качественный монтаж обеспечивает их неправильная геометрия – они немного больше с одного из торцов. Этим торцом накрывают следующий фрагмент из шифера. Для крепления используют шиферные гвозди, имеющие прокладки из резины. Первый элемент закрепляют противоветровой скобой.

    Обязательной процедурой является гидроизоляция элементов кровли из дерева. До начала установки отделочных элементов прогон покрывают рубероидной лентой.

    • Устройство кровли предполагает наличие между покрытием и верхом в области конька зазора примерно в 5 см, обеспечивающий вентиляцию. На том же участке параллельно оси по обе стороны кровли дополнительно монтируют бруски обрешетки.
    • На край профилированного листа крепят полоски уплотнителя или специальные вентиляционные ленты, которые соответствуют рисунку листов.
    • Крепление выполняют с шагом в 20–30 см исходя из параметров рисунка профнастила. Элементы, уложенные внахлест, фиксируют к уже установленным брускам, прикручивая саморезами сквозь верхнюю гофру.

    Внимание!

    Отметим, что саморезы должны быть снабжены резиновыми или неопреновыми уплотнителями.

    • Чтобы получить максимально прочное и качественное соединение, рекомендуется не вкручивать все метизы сразу. Желательно наживать фрагменты на два – четыре метиза каждый. Остальные докручивают только после проверки по шнурке и уровню. Согласитесь, что каждая лишняя дырка кровли представляет потенциальную угрозу ее надежности.

    Устройство вентиляции ↑

    Для создания вентиляции необходимо выполнить следующие операции.

    • После установки системы стропил поперек них закрепляют гидроизоляционную пленку. Соединительные швы проклеивают монтажной лентой. При этом необходим напуск в 150 мм;
    • Вдоль стропил устанавливают обрешетку. Движение потоков воздуха происходит как раз за счет образованного обрешеткой некоторого промежутка. Если гидроизоляция не позволяет влаге просочиться в теплоизоляционный слой и дерево несущей конструкции, то зазор, обеспечиваемый обрешеткой, дает возможность достаточно быстро высыхать любой попавшей влаге.
    • Дополнительное вентиляционное отверстие создают в коньковой части. Через него выводятся избытки пара и конденсат.
    • По низу карнизу необходимо предусмотреть зазоры, через которые воздух извне будет поступать под кровлю.

    Как монтируют конек для крыши из металлочерепицы, можно посмотреть на видео.

    © 2018 stylekrov.ru

    stylekrov.ru

    Расчет стропильной системы: размер элементов, количество, особенности

    1. Выбор материала
    2. Расчет в деталях


    Монтажные работы по возведению стропильной системы и настилу кровли выполняются чаще всего профессиональными кровельщиками. Производя расчет стропильной системы, специалисты пользуются компьютерными программами или формулами, руководствуются собственным опытом.

    Построить обычную двухскатную крышу можно и своими руками, но для этого придется изучить все этапы, начиная от расчета и выбора пиломатериалов для стропил, и заканчивая технологией крепления кровельного покрытия. Установку стропил, балок и мауэрлатов можно назвать наиболее трудоемкой задачей.


    Выбор материалов для стропильной системы


    Для строительства стропильной конструкции используются пиломатериалы из хвойных пород дерева. Это обусловлено техническими свойствами, качеством, ценой и доступностью материала. Альтернативным вариантом могут служить металлические стропила, но их вес в совокупности с весом керамической черепицы или другого покрытия будет нуждаться в строительстве усиленного фундамента и несущих стен.

    Расчет стропильной конструкции и покупка пиломатериалов проводятся с учетом запаса, выпуска стропил и балок за пределы скатов.

    Брус, доски, планки для стропильной системы и обрешетки должны быть хорошо просушены, обработаны антипиренами и антисептиками, откалиброваны по толщине. Раньше для стропил использовался лес-кругляк небольшого диаметра, современная же стропильная конструкция строится из обрезных пиломатериалов.


    Расчет стропильной системы в деталях


    В состав стропильной системы скатной кровли входят:

    • стропильные ноги;
    • вертикальные стойки;
    • наклонные подкосы;
    • коньковый брус;
    • мауэрлаты.


    Для обеспечения жесткости конструкции и равномерного распределения нагрузки между стропилами закрепляются ригеля, подкосы, подбалочники, стойки. Для создания основы под кровельное покрытие из пиломатериалов устанавливается разреженная или сплошная обрешетка.

    Все элементы стропильной системы должны рассчитываться таким образом, чтобы общий вес кровли, включая покрытие и теплоизоляцию, выдерживался конструкцией в период максимальных ветровых и снеговых нагрузок.

    Параметры и конфигурация стропил должны быть подробно расписаны в проекте кровли. Если проект не содержит всей необходимой информации, или в процессе строительства произошла замена покрытия на более тяжелое, то расчет стропильной системы осуществляется с учетом новых условий эксплуатации.


    Расчет стропильной системы в зависимости от нагрузок


    Выбирая готовый проект дома, будущий его хозяин в первую очередь оценивает внешние данные, а приступив к строительству, думает о надежности и долговечности. Проектируя стропильную систему, учитываются постоянные нагрузки от веса конструкции и временные нагрузки, связанные с климатическим воздействием.


    Нагрузка на стропильную систему


    В связи с этим перед застройщиком встает вопрос, как рассчитать стропильнуюсистему на совокупность всех возможных нагрузок. Вес покрытия, утеплителя и обрешетки, внутренняя отделка потолков, град, ветер, зимние снегопады, гололед на кровле в период таяния и ночного замерзания – все перечисленные нагрузки суммируются. Коэффициент надежности 1,1 добавляет к рассчитанной кровле дополнительную прочность в размере 10%, коэффициент 1,4 – 40%-ю дополнительную прочность.

    Расчет стропильной конструкции и расположение элементов осуществляется путем разработки планов, схем кровли. На бумаге или в компьютерной программе рисуются все конструктивные особенности кровли и подкровельного пространства:

    1. дымоходы, вентшахты, трубопроводы;
    2. стены (оси) дома, к которым привязываются элементы стропильной системы;
    3. фронтоны, конек, карнизы, ендовы.


    На схеме крыши отражается не только конфигурация конструкции, а и размеры элементов стропильной системы, которые рассчитываются в соотношении с нагрузками.

    Чем выше совокупные нагрузки, тем больше выбирается сечение стропил и меньше шаг между стропилами. Это основные параметры строения деревянной конструкции. В зависимости от вида покрытия и его веса рассчитывается уклон скатов, или, наоборот, под запроектированный уклон подбирают финишный кровельный материал.

    Сама стропильная конструкция оказывает нагрузку на несущие стены, поэтому расчет стропильной ноги и системы стоек и подкосов производится с учетом прочности фундамента и стен. Вес 1м3 деревянного каркаса составляет примерно 500 кг. При уклоне кровли меньше 45 градусов необходимо учесть возможное передвижение по крыше взрослого человека, так как такие крыши придется зимой чистить от снега.



    Важно! Стропильные ноги должны выступать за край стены дома не менее чем на 60 см для устройства свеса.



    Расчет стропильной конструкции для двухскатной кровли


    Для обычной скатной крыши сечение бруса может варьироваться в пределах от 40*150 мм до 100*250 мм. Чем реже шаг установки стропил, чем длиннее стропильные ноги и выше суммарные нагрузки, тем больше должно быть сечение бруса. Например, если шаг между стропилами будет больше 2 метров, то размер бруса для стропил должен быть больше 100*100 мм.

    Сечение стропильной ноги рассчитывается суммированием веса кровельного пирога и самого стропила. Монтируются стропила под углом, равным уклону ската, нижняя часть опирается на мауэрлаты.

    Размер брусков для мауэрлатов может быть 100х100, 100х150 или 150х150 мм. Прогоны и затяжки строятся из бруса размеров 50х150 мм. Для стоек, опорных ригелей используется брус размерами 100х100, 150х150, 100х150 или 100х200 мм. Карнизный короб строится из досок размером 50х150 мм. Брус 50х150 мм используется также и для устройства кобылок, подкосов.


    Схема стропил двухскатной крыши


    Максимальная длина стропильных ног может достигать 6000 мм. Ответ на вопрос «как рассчитать длину стропил?» можно получить, зная общую длину пролета и конфигурацию кровли.

    Удельная нагрузка на каждый метр стропильной ноги зависит от общей нагрузки на кровлю и расстояния между стропилами.

    Можно руководствоваться таблицами из справочников по домостроению, в которых и сечение стропил, и длина стропильных ног уже рассчитана, исходя из удельных и средних величин нагрузок, уклонов и т.д. Но правильнее будет использовать данные, касающиеся конкретной местности и индивидуального дома, предназначенного к обустройству.



    Важно! Нельзя самостоятельно увеличивать пролет и шаг между стропилами, считая, что брус большего сечения все выдержит. Помимо бруса в стропильной конструкции имеют важное значениевсе элементы, и рассчитывать их должен проектировщик.



    Особенности устройства стропильной системы


    При наслонной стропильной системе для опоры стропил используются стены и внутренние опорные балки. Для висячей системы устраиваются только крайние опоры, например, стены дома. Стропильные ноги в висячей системе работают на изгиб и сжатие, а также передает стенам нагрузку от кровельного пирога. Уменьшается нагрузка с помощью затяжек, скрепляющих стропильные ноги. В наслонной системе стропила работают на изгиб.

    Наслонная система устраивается в кровле с пролетом, не превышающим 6,5 метров. Наклонные балки устанавливаются вдоль ската, на них опирается обрешетка.  Мауэрлат поддерживает стропильные ноги, а соответственно, всю конструкцию, поэтому сам опорный брус должен быть прочно закреплен на верхнем бревне деревянного сруба или верхнем ряду блоков, кирпича. Мауэрлат распределяет нагрузки кровли на стены и является важнейшим звеном между кровлей и домом.

    Верхняя часть стропильной системы состоит из конькового бруса, стоек и раскосов. От правильного выбора брусьев для конька зависит жесткость и прочность кровельной конструкции.

    Как рассчитать стропила и количество материала на крышу, если кровля имеет особенности, сложные перепады по высоте, примыкания к стенам? В подобных расчетах не стоит руководствоваться средними коэффициентами и таблицами для двухскатных крыш. При равных весовых и климатических нагрузках сложная и простая крыша могут вести себя по-разному.

    Рассчитывая элементы стропильной системы, должны учитываться оптимальные соотношения всех размеров: толщины, длины и ширины. Так, если длина доски для стропильной системы составляет 6 метров, то ее ширина должна быть больше 15 см. Если длина бруса больше 6 м, то его минимальная ширина – 18 см. Правильно рассчитанная система не будет прогибаться под тяжестью «кровельного пирога».

    Подводя итог, следует отметить, что расчет стропильной системы должен проводиться с учетом всех параметров, имеющих впоследствии хоть какое-то значение на эксплуатацию кровли.

    Параметры, определяющие размер и конфигурацию устройства стропильной системы:

    • тип кровли;
    • угол наклонов скатов;
    • кровельное покрытие;
    • наличие теплоизоляции;
    • климатический регион;
    • внутренняя отделка потолков.


    На расположение элементов стропильной системы оказывает влияние наличие печного или газового отопления, встроенных мансардных окон. Распространенной ошибкой считается намерение встроить окна или вывести трубы на кровлю по уже построенной системе. Конечно, встроить можно все, но при этом понадобится перенос стропильных ног, усиление стропильной системы или другие манипуляции, связанные с нарушением целостности кровельной конструкции.



    vsjakrovlja.ru

    Устройство стропильной системы крыши в каменном доме

    Содержание статьи:

    В предыдущей статье «Расчет стропильной системы» мы рассказывали о нагрузках, которые нужно рассчитывать для того, чтобы устройство стропильной системы крыши не превратилось в большую проблему при эксплуатации дома. В частности, мы обещали привести примерный расчет совокупных нагрузок действующих на кровлю.

    Примерный расчет общих нагрузок на кровлю

    Предположим, что мы строим дом во Владимирской области. Дом имеет двускатную кровлю с уклоном в 45° и мансардное помещение. Общая высота здания составляет 10 м. Кровля дома — из металлочерепицы. Мансарда будет обшита гипсокартоном, толщиной в 1,25 см и утеплена стекловатой УРСА толщиной 0,18 м. Смотрим карту районирования по снеговой нагрузке, приведенной в СНиП 2.01.07-85. Чтобы рассчитать нагрузку на полное разрушение для Владимирской области давление снежного покрова, нужно принять равным 180 кг/м², а для максимального прогиба – 126 кг/м². Коэффициент m для углов ската равных 45° составляет 0,5. По картам среднемесячной температуры января и средней скорости ветра в зимнее время получаем значение коэффициента С=1.

    Таким образом:

    • Q1 (прочность) = 180 кг/м² х 0,5 х 1 = 90 кг/м²;
    • Q2 (максимальный прогиб) = 0,7 х 180 кг/м² х 0,5 х 1 = 63 кг/м².

    Устройство стропильной системы мансардной крыши без расчета ветровой нагрузки невозможно, следовательно, обращаемся к картам СНиП 2.01.07-85 и определяем, что ветровое давление на крышу W0= 32 кг/м², коэффициент k = 0,65 для дома высотой в 10 м во Владимирской области. Мы не знаем, какова роза ветров в данной местности, поэтому понижающий коэффициент С примем равным 1. Таким образом, W= 32 кг/м² х 0,65 х 1= 20,8 кг/м²

    Собственный вес кровельных материалов получаем из таблиц, которые мы приводили в статье «Расчет стропильной системы крыши» и технических данных производителей материалов.

    • металлочерепица — 5 кг/м²;
    • гипсокартон – 10,6 кг /м²;
    • УРСА — 4 кг/м²;
    • обрешетка под металлочерепицу – 12 кг/м².

    Номинальный вес стропильной системы принимаем равным 10 кг/м², поскольку мы имеем мансардную крышу с 2-мя типами стропил – висячими и наслонными. После того как сечение стропил будет определено, этот усредненный показатель нужно будет заменить на расчетные данные, чтобы пересчитать нагрузку на крышу.

    Итак, предварительный расчет предельных нагрузок будет следующим:

    • Qр=90+20,8+5+10,6+4+12+10=152,4 кг/м² – предельная прочность;
    • Qн=63+20,8+5+10.6+4+12+10= 125,4 кг/м² – предельный прогиб.

    Чтобы создать запас прочности, увеличим полученные данные на 10%.

    В результате получаем:

    • Qр= 152,4 х 1.1 = 167,64 кг/м² – предельная прочность;
    • Qн=125,4 х 1,1 = 137,94 кг/м² – предельный прогиб.

    Устройство стропил крыши должно производиться с учетом полученных данных.

    Рассчитываем сечение стропил, прогонов и т.д.

    Данные, которые мы рассчитывали в предыдущей главе, касаются совокупных нагрузок,  действующих на единицу площади крыши. Но каждый элемент стропильной системы принимает на себя давление, действующее только на него, а не на всю крышу. Поэтому нам нужно определить, какая предельная нагрузка будет действовать на единицу длины стропильных ног, прогонов и обрешетин (см. фото).
    Для того чтобы рассчитать нужный шаг стропильных ног, надо обратиться к длине стен дома.

    Допустим, что наш дом имеет прямоугольное сечение 6 х 4. Стропила мы будем устанавливать над стенами длиной в 6 м. Учитывая то, что стропила на расстоянии более чем в 2 м друг от друга не ставят, мы можем посчитать стропила с шагом в 2 м, 1,2 м, 1,5 м и так далее. Но есть второй момент – у нашего дома мансардная крыша, а утеплять мы его собираемся УРСой. Производитель дает для этого материала определенную ширину, следовательно, шаг стропил (b) у нас будет равен ширине утеплителя.

    Примем для расчета ширину утеплителя равную 0,6 метра и пересчитаем нагрузку на поверхность крыши в нагрузку, действующую на погонный метр стропильной системы:

    qр=Qр х b= 167.64 х 0,6 = 101 кг/м;
    qн=Qн х b=137.94 х 0,6 = 83 кг/м.

    Так же определяется нагрузка на каждый элемент стропильной системы: прогон, обрешетку. Устройство стропильной системы крыши в каменном доме предполагает еще и расчет нагрузки действующей на мауэрлат и лежень, а также раскосы, подкосы, стойки и другие конструктивные элементы.

    Пример расчета сечения конькового прогона и стоек

    Длина конькового прогона в нашем случае составляет 6 м, он опирается на 2 стойки и фронтоны стен. Отрезок конькового прогона между стойками по сути является неразрезной балкой, которая работает на прогиб. При этом внутри нее возникает напряжение, величина которого не должна превышать расчетное сопротивление древесины на изгиб. Это нормативное значение можно посмотреть в СНиП II-25-80 «Деревянные конструкции», оно составляет R=130 кг /см².

    Найдем значение максимального изгибающего момента, который будет действовать на прогон: М=qр х L х L /12, где L – длина прогона между 2-мя стойками. Для прогона шаг будет составлять 2 метра, поскольку по торцу дома у нас расстояние — 4 метра.

    qр= 167,64 х 2 = 335 кг/м.

    Длина отрезка прогона между стойками L = 3 м.

    М = 335 х 3 x 3 / 12 = 251,25 кг/м, или 25125 кг/см.

    Допустим, мы хотим использовать для прогона брус толщиной в 10 см (b) и шириной 20 см (h). Найдем допустимую ширину прогона: h равно квадратному корню из (6W/b).

    W=M/R= 25125/130=193 см³
    H будет равно квадратному корню из (6 х 193/10) = 11 см

    Проверяем прогон на допустимый прогиб.

    f=5q н х L x L  х L x L /384 хЕ х J, где q н = 137.94 х 2= 276 кг/м= 2,76 кг/см
    Е – модуль упругости древесины. Будем считать, что устройство стропильной кровли мы производим из сосны, тогда Е = 100000 кг/см².

    J – момент инерции. Для балки прямоугольного сечения он будет равен
    J=b x h x h x h /12 = 10 х 20 x 20 x 20/12=6667 см в 4 степени – в нашем случае.
    f= 5 х 2,76 х 300 x 300 x 300 x 300/384 х 100000 х 6667 = 0,4 см

    Нормативный прогиб для неразрезной балки составляет величину равную L/200= 300/200 = 1,5 см. Следовательно, выбранное нами сечение прогона удовлетворяет нормативным условиям.

    Допустим, мы хотим для стоек под коньковый прогон использовать брус сечением 10 х 10 см. В таком случае посмотрим, какое давление такая стойка может выдержать: H = F x R, где F – площадь сечения стойки H= 10 х 10 х 130 = 13000 кг. Давление нашего конькового прогона на стойку будет составлять 335 кг/ м х 3 м = 1005 кг, так что мы вполне можем использовать выбранный материал.

    Далеко не каждый способен заниматься вычислениями всех узлов стропильной системы, и в большинстве случаев материал на стропила для стандартных крыш выбирается по рекомендациям опытных плотников. Но если вы хотите делать сложную многощипцовую крышу,  как, например, на видео, то все-таки не стоит безоговорочно полагаться только на опыт. Если вам сложно выполнять расчеты самостоятельно, закажите расчет проектировщику пусть не всех элементов, но хотя бы основных несущих. Этим вы, вполне возможно, сбережете собственное время и деньги в процессе строительства и эксплуатации собственного дома.

    ukroem.ru
