Виды кабель каналов и кабельных коробов: типы, размеры

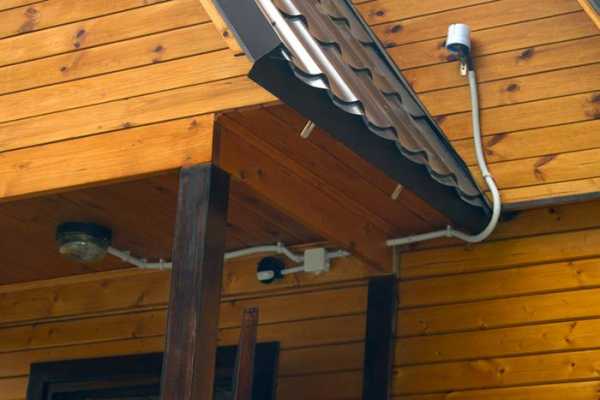

В деревянных домах чаще всего делают наружную проводку. Так как открытая прокладка кабелей по горючим основаниям (древесине) не разрешена ПУЭ, укладывают их в кабельканалы. Это пластиковые или металлические короба разного сечения и вида. Про виды кабель каналов, правила выбора их размера, крепления и монтажа и поговорим.

Содержание статьи

Назначение и материалы

Первая задача кабельканалов — изолировать проводники от горючих оснований. Кроме того, защищают от механических воздействий, ультрафиолета. Еще одна задача — повысить пожарную безопасность. С одной стороны, при нахождении в закрытом пространстве, греться кабели могут сильнее. Но с другой — в закрытом пространстве (правильно смонтированные короба практически герметичны) почти отсутствует поступление кислорода, что ограничит распространение огня. В идеале — он затухнет или не разгорится.

Некоторые виды кабель каналов смотрятся неплохо

Еще одна задача кабель канала — спрятать неприглядные пучки проводов. Не всем пластиковые или металлические короба нравятся, но выглядят они однозначно лучше просто пучка проводов.

Достоинства и недостатки

Еще один плюс прокладки проводки в кабельных коробах — возможность быстрой замены кабелей или прокладки новых. Количество техники и количество кабелей растет постоянно, так что возможность изменить конфигурацию сети важна. При модернизации сети с кабель каналами никаких проблем не возникает — открыли крышки, проложили дополнительные нити или заменили кабель на больший по сечению/более качественный и т.п.

Крышки снимаются, в любой момент можно заменить поврежденный кабель, добавить новый

Еще один плюс — в одном коробе можно прокладывать силовые кабели, линии связи (проводной телефон и интернет, кабельное телевидение и т.п.). Для этого существуют специальные виды кабель каналов — с перегородками внутри которые позволяют отделить силовые нити от малоточных.

Недостаток прокладки проводки в кабель каналах, пожалуй, один — не всегда удается сделать проводку в кабельных коробах эстетичной. В любом случае, один короб выглядит лучше, чем пучок проводов. К тому же есть разные виды кабель каналов — в виде плинтусов, угловых и т.д. Другое дело, что стоят они дороже чем обычные (прямоугольного сечения).

Материалы

Изготавливают кабель каналы из негорючих видов пластика, металла, керамики. Металлические кабельные короба бывают перфорированными или сделанными из цельного куска. Выбирают их в зависимости от типа основания. По горючим основаниям необходима прокладка в цельнометаллических коробах/лотках. Изготавливают металлические кабель каналы из стали, оцинкованной стали, алюминиевых сплавов. Некоторые фирм окрашивают изделия негорючими составами.

Металлические кабель-каналы. Есть обычные — из стали, для скрытой прокладки в стенах, есть — напольные, из алюминия

Меньше всего вариантов керамических кабельных лотков — они дороги и не очень практичны. Чаще всего в домах и квартирах используют пластикаты. Пластиковые кабельканалы отличаются наибольшим разнообразием расцветок. Есть они белые, цветные, с окраской под разные породы дерева.

Выбор размера

В описаниях кабель каналов часто указывается максимально допустимое количество и размера кабелей, которые в нем допустимо прокладывать.

По нормам в кабель канале должно быть заполнено не более 1/3 пространства

Также можно выбрать размер кабель канала по рекомендациям ПУЭ 7 (пункт 2.1.61): сумма наружных сечений проводов, укладываемых упорядочено или россыпью, в закрытых кабельных коробах не должна превышать 35% от общего сечения. То есть, две трети пространства должны быть свободными.

Виды кабель каналов: по назначению, сечению

Наружную проводку в кабель каналах делают не так уж редко: в деревянных домах, детских и лечебных учреждениях, офисах и т.д. Назначение помещений разное, количество кабелей — тоже, сильно отличаются стили оформления и требования к внешнему виду. Стараясь удовлетворить все запросы, производители выпускают кабель каналы разного сечения, формы, вида. Кабель каналы монтируют:

Выбирают место расположения кабель каналов исходя из соображений удобства, безопасности и эстетических предпочтений. В домах и квартирах стараются сделать выбрать наиболее незаметный вариант — используют кабель каналы вместо плинтусов, иногда прокладывают все под потолком.

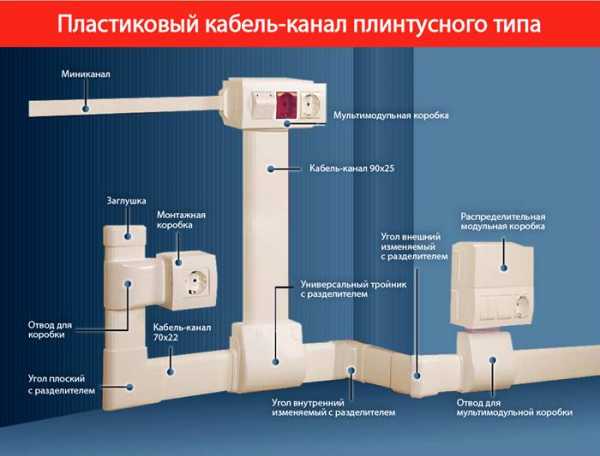

Плинтусные системы

Легче всего вписываются в интерьеры плинтусные кабель каналы. Ими заменяют обычны плинтус. По размерам они немного выше и шире, но смотрятся неплохо. Кроме стандартных лотков есть фурнитура — уголки, повороты, разветвители. С их помощью создается любая конфигурация.

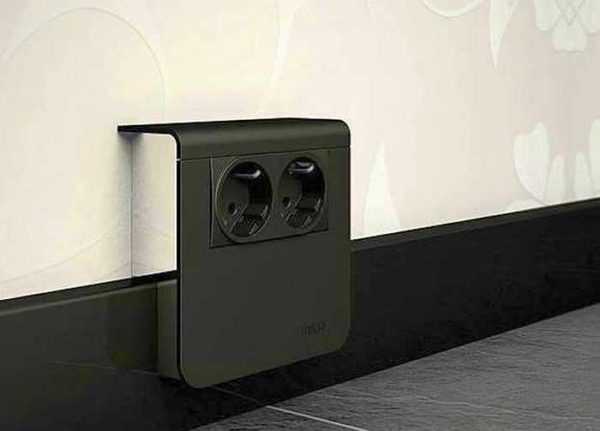

Имеются также встраиваемые электроустановочные изделия — розетки и розеточные группы, выключатели, распаечные коробки. Розетки могут встраиваться в лотки, есть модели, которые монтируются на стене (можно использовать обычные — внутренние или наружные). Все это образует единую систему, стыкуется практически идеально, без зазоров и щелей.

Плинтусные системы для наружной прокладки кабеля

Единственный недостаток плинтусных кабель-каналов — высокая цена. Для производства используется не распространяющая горение пластмасса. Также она должна иметь повышенную механическую прочность. Все это и отображается на цене.

Парапетные кабель-каналы

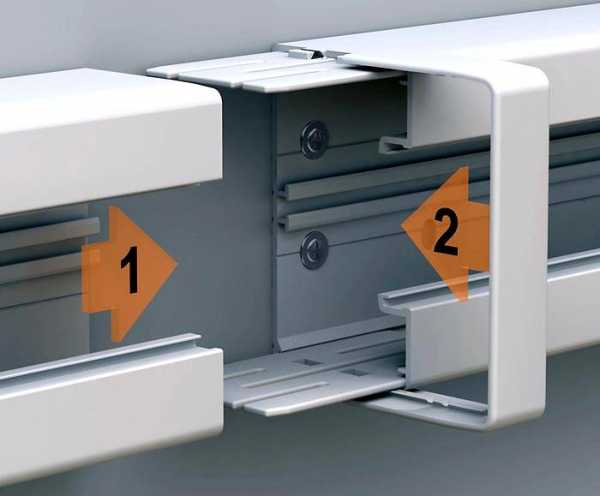

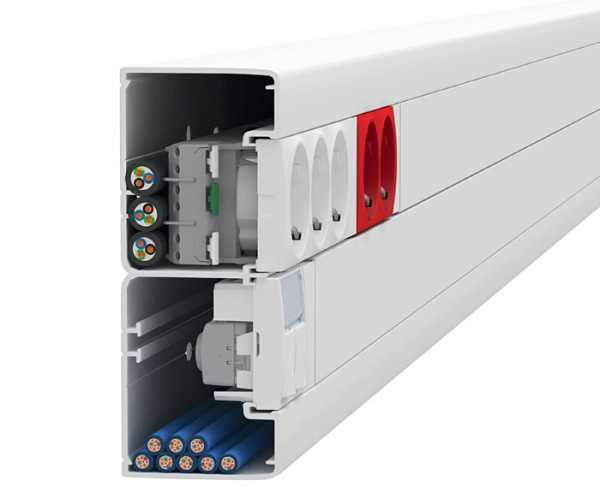

Парапетные системы по составу во многом совпадают с плинтусными. Разница только в том, что располагаются они на некотором расстоянии от пола (80-100 см) и имеют они другое сечение. Если плинтусные кабельные лотки имеют несимметричную форму, то эти обычно симметричны.

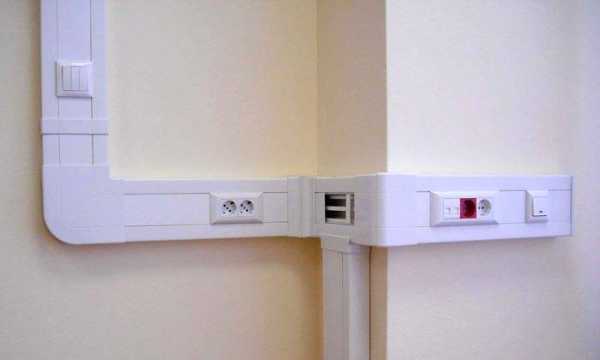

Парапетные системы кабельканалов располагаются на произвольной высоте на стене

Чаще всего парапетные кабельканалы широкие и неглубокие. Используются в офисах, лечебных учреждениях. Для домашней обстановки слишком выделяются, потому используются разве что в интерьерах в стиле лофт.

Мини

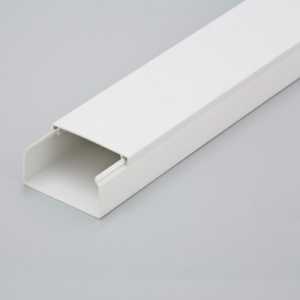

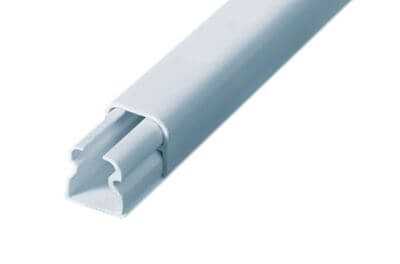

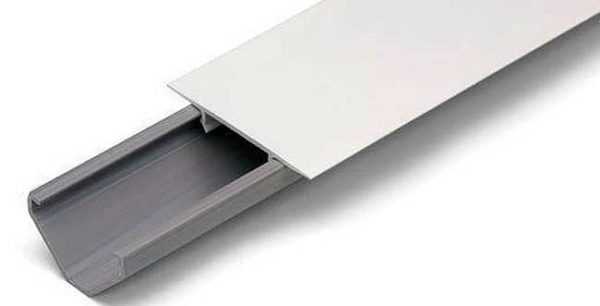

Мини кабельные каналы состоят из лотка в виде буквы «П» и съемной крышки. Соединяются между собой при помощи замка. Крышка бывает жесткой — из той же пластмассы или мягкой (гибкой). В сечении обычно выглядят как прямоугольник, при малых размерах можно найти квадратные. Ширина — от 10 мм до 60 мм, высота — от 10 мм до 100 мм. Вариаций размеров очень много — есть высокие и узкие, есть — широкие и низкие.

Есть еще один тип мини кабельных каналов — цельнолитые. Они не имеют отдельной крышки, а лишь одну разъемную сторону с замком. По размерам большими они не бывают, максимальная ширина — 20-25 мм, такой же может быть высота. Эти виды кабель каналов хороши, если надо протянуть пару тонких кабелей.

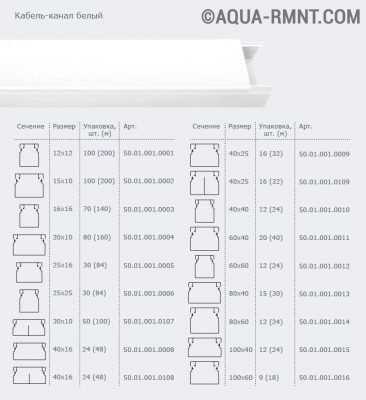

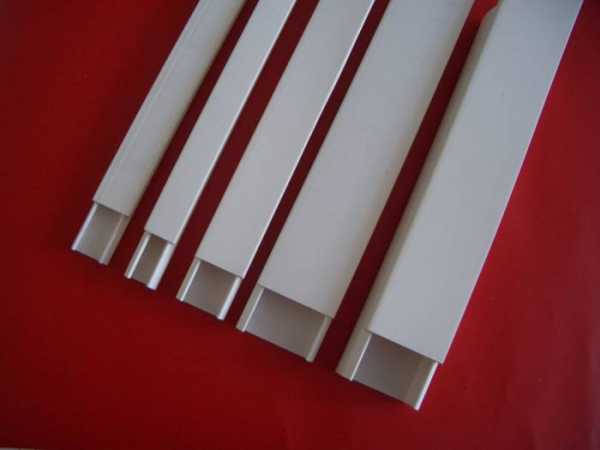

Размеры стандартных кабель каналов из пластика

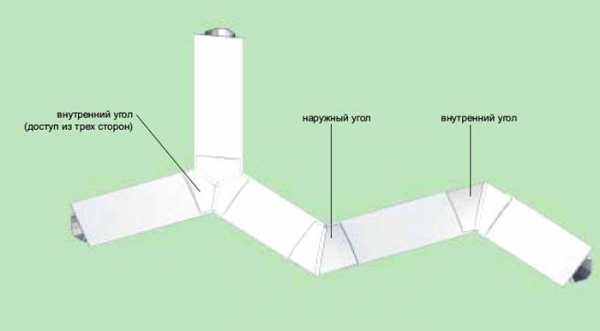

Так как из мини кабельканалов также необходимо создавать различные конфигурации, некоторые фирмы тоже выпускают углы, повороты, заглушки. Но это те, которые относятся к сегменту с высокой или средней ценой. Недорогие варианты предлагают только лотки. В этом случае повороты делают запиливая края под углом, ответвления — вырезая часть боковины. Если делать все аккуратно, получается неплохо.

Крепиться миникабельные каналы могут двумя способами — при помощи стандартного крепежа (дюбеля, саморезы) или липкой ленты. Во втором варианте основание должно быть ровным, чистым (без пыли и отпадающих частиц). Установка на липкий слой удобна на мебели — если необходимо уложить пучок проводов, который проходит под столешницей, например.

Напольные

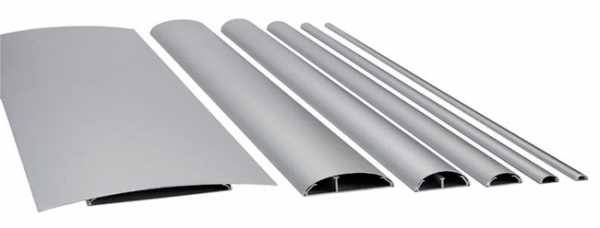

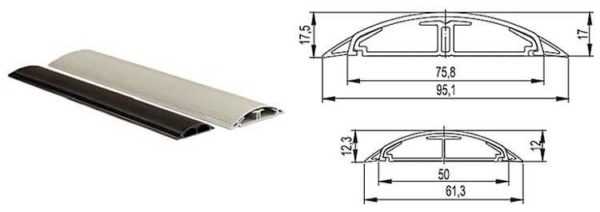

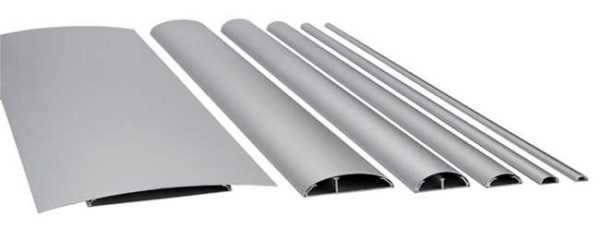

Напольные кабельканалы имеют округлую форму — чтобы не было острых граней, за которые можно зацепиться. Изготовляются обычно из металлов (чаще — из алюминия и его сплавов). Обычно применяются в офисах, если рабочее место расположено далеко от стены.

Напольные кабель каналы делают из прочного пластика или алюминиевых сплавов

В частных домах и квартирах также можно использовать. Например, при использовании плинтусной системы необходимо провести провода через двери. Стандартное решение — вести их вокруг дверной коробки. Использование напольного кабель-канала позволяет решить задачу более изящно, значительно сокращает длину трассы. Тем не менее, такие виды кабель каналов чаще используются в офисах и учреждениях.

Угловые

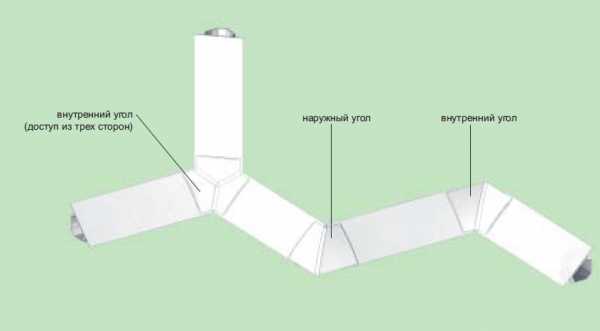

Угловые кабель каналы изготавливаются из пластика или алюминия. Располагаются в углу, образованном плитой перекрытия и стеной. Состоят из лотка треугольной формы и крышки, которая к лотку крепится при помощи замка.

Угловые тоже могут иметь разделяющую перегородку — для отдельной прокладки силовых и малоточных кабелей

Крышка углового кабельканала может быть из обычного или прозрачного пластика. Второй вариант позволяет одновременно с прокладкой проводов сделать подсветку — уложить в лотки светодиодные ленты.

Особенности монтажа

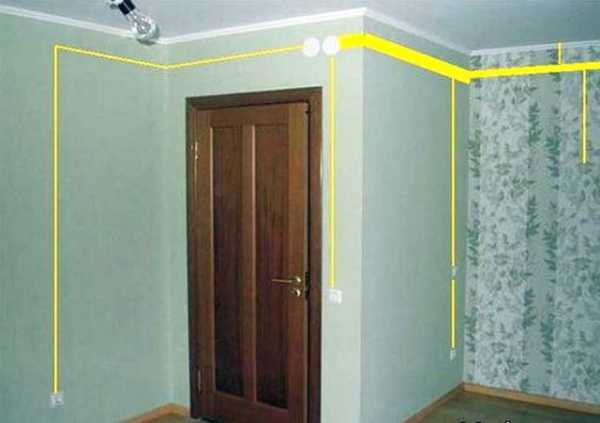

При монтаже кабель каналы располагаются горизонтально или вертикально. Наклонные участки разрешены только на лестницах или мансардных этажах. В местах ответвления ставят распаечные коробки, в которых происходят все соединения.

Только вертикально и горизонтально

Способы фиксации

Есть два способа монтажа кабель каналов: на дюбеля/саморезы и на клей/липкую двустороннюю ленту. Первый способ — универсальный. Подходит для всех типов оснований. Только виды дюбелей надо подбирать (под гипсокартон и пеноблоки есть свой крепеж). При выборе крепежа ищите дюбеля или саморезы с шляпками больших диаметров — чтобы не порвали пластик. Если таких не нашли, можно использовать шайбы.

Количество крепежа на лоток 2 метровой длины (стандартная длина) зависит от того, насколько ровная стена. Если она идеально выровнена, достаточно 3 креплений — в начале, в конце и посередине. Если стена кривая, необходимо большее количество крепежа — чтобы лоток плотно прилегал к стене и «не топорщился». При большом количестве кабелей или очень кривых стенах может понадобиться установка через каждые 20 см.

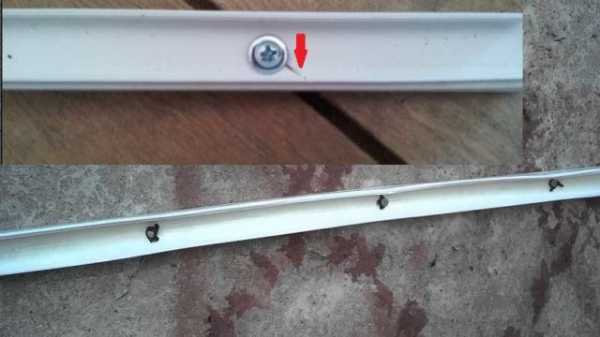

Чтобы при монтаже кабельканалов на саморезы или дюбеля они не лопались, сначала в них просверливают отверстия диаметром чуть меньше диаметра крепежа. Затем лоток прикладывают к стене, отмечают места отверстий маркером/карандашом/фломастером. Убирают кабель-канал, сверлят отверстия, устанавливают пластиковые заглушки. Затем прикладывают лоток, фиксируют его дюбель-гвоздями).

Затягивая крепеж, будьте осторожны — старайтесь не повредить пластик

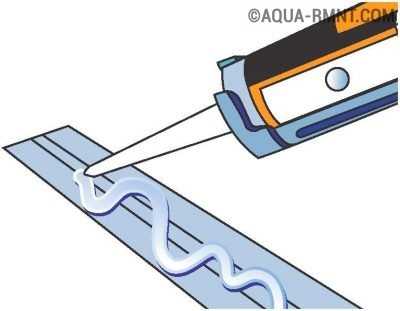

В некоторых случаях сверлить поверхность не хочется. Тогда можно использовать клей или липкую ленту. Клей надо брать с быстрой начальной фиксацией. Лоток весит не очень много, но при недостаточной силе фиксации он будет «ползти» вниз. Чтобы этого не случилось, можно установить распорки в противоположную стену (если позволяют расстояния) или зафиксировать короб кусками липкой ленты.

Пол липкую ленту требуется гладкое, обеспыленное основание. Ее лучше брать на вспененной основе. В этом случае снижаются требования по «гладкости» стены. За счет вспененного основания ямки/выступы небольшого размера сглаживаются.

Как и чем резать

Если необходимо отрезать кусок кабель канала определенной длины, сначала надевают крышку, выравнивают края. Затем фломастером на лотке и на крышке наносят отметку. После этого можно резать кабель канал отдельно: лоток и крышку. При этом их длина будет одинаковой.

Чтобы добиться точного совпадения в местах резов, использовать можно столярное стусло. Еще лучше — найти специальную пилу по пластику. В таком случае срез будет аккуратным и, после небольшой обработки края наждачной бумагой, совпадать все будет идеально.

Как резать пластик ровно

Резать кабельные лотки лучше пилой по металлу с мелким зубом. Край получается ровный. При необходимости его можно зашлифовать наждачной бумагой с мелким зерном. Можно также использовать ножницы по металлу, но тогда велика вероятность того, что края замнутся и/или потеряют свою идеальную геометрию.

Как проверить качество кабель-канала

При выборе кабельканала обращайте внимание на качество отливки и пластика. Стенки не должны быть очень тонкими, лоток должен быть жестким, хорошо держать форму.

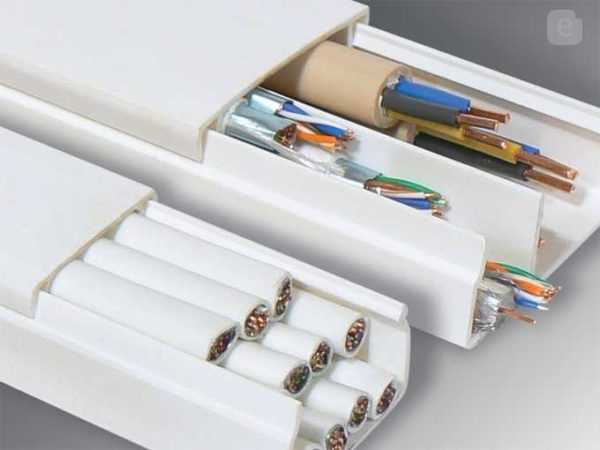

Обратите внимание, есть лотки с разделителями. Эти виды кабель каналов удобны, если надо проложить укладывать малоточные (интернет, телефон, антенна, ТВ) и силовые (проводку) кабели. В некоторых лотках большого сечения бывают отлиты клипсы или стяжки — для более удобного крепления проводов и кабелей. Все эти «навороты» — признак того, что производитель серьезно относится к производству.

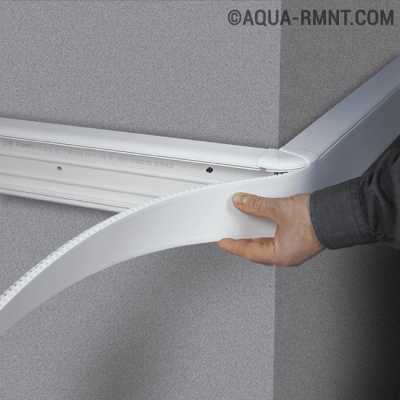

Второе на что нужно обратить внимание — на замок и на то, насколько хорошо он закрывается. Эти замки есть разной конструкции. Наиболее простые — одинарные. Они легко устанавливаются и снимаются, но при большом количестве кабелей не всегда способы удержать их.

Один из важных критериев — вид замка

Двойной замок более надежен, но тяжелее закрывается/открывается. В теплую погоду с ним бывает справиться проще — пластик более эластичный. В холодном помещении это может быть проблематичным. Тем не менее, стараются брать именно двойные замки, так как они более надежны.

Проверить качество кабель канала можно пару раз открыв/закрыв крышку. Если при этом трещин/повреждений нет, продукция нормальная.

elektroznatok.ru

виды и размеры, материалы, цены, производители

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Кабель-каналы для электропроводки могут монтироваться не только в помещениях, но и на улицах. Они представляют собой электромонтажный короб из цельного профиля, внутри которого размещаются провода. Прежде чем использовать такой материал, необходимо узнать, что представляют из себя кабель-каналы. Виды и размеры имеют значение при установке скрытой и открытой электропроводки. В нашем обзоре вы можете узнать, для чего используют кабель-каналы и как их правильно выбрать.

Эргономичные короба позволяют не делать углубления в стенах, чтобы провести и замаскировать всевозможные проводки

Содержание статьи

Какие бывают кабель-каналы для электропроводки: что это такое

Кабель-канал – это металлический или пластиковый короб для электропроводки, который может использоваться внутри помещений и на улице. Конструкция состоит из корпуса и крышки. Чаще всего имеют квадратное или прямоугольное сечение. Корпус бывает перфорированным или цельнолитым. Деталь корпуса и крышка соединяются при помощи специального замка.

Пользуются популярностью пластиковые конструкции, которые могут иметь вид плинтусов

Короба для кабеля монтируются в разные системы. Они бывают разной цветовой палитры и обладают высокой эстетичностью. Внутреннее пространство может быть разделено перегородками. Это позволяет разделить малоточные и силовые кабели, которые укладываются отдельно. При выборе пластиковых изделий, стоит обратить внимание на негорючесть материала.

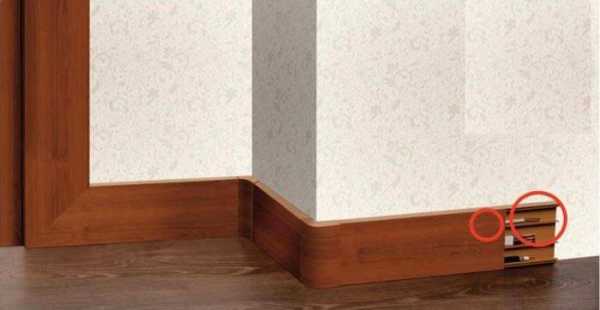

Использование вместо плинтуса канала под дерево

Существуют разные виды кабель-каналов:

  • Мини. Каналы имеют небольшой диаметр и применяются для прокладки интернет линий, телевидения или телефонных. В такой канал размещается 1-2 провода средней толщины. Их делают из пластика и крепят к стенам с помощью саморезов и клея. Сечение канала варьируется в пределах 10×10 и до 60×80 мм;

Миниатюрные каналы могут выполняться из металла или пластика

  • Парапетные направляющие. Делаются из пластика, но имеют более крупные размеры. Такие конструкции ставят в квартирах и офисах. Можно регулировать угол поворота в диапазоне от 7 до 45 градусов. К таким направляющим удобно подключать розетки и выключатели. Сечение конструкций варьируется от 10×20 мм до 100×60 мм. При этом тип профиля может быть W-образным, Г-образным или Т-образным. Также профиля могут быть универсальными или фигурными;

Парапетные изделия замечательно фиксируются к стене

  • Плинтусные. Эти каналы устанавливаются на стыках стен и пола. Внутри таких плинтусов есть полости для укладки проводов. Размеры зависят от ширины диагональной стенки, которая может быть 50 или 70 мм. Такие каналы используются для любых помещений и отличаются стойкостью к перепадам температуры. Крепятся такие каналы при помощи саморезов. Стыки прикрываются уголками и заглушками;

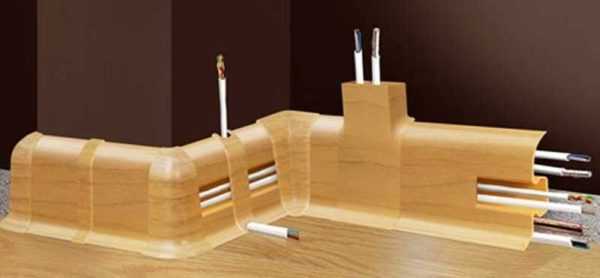

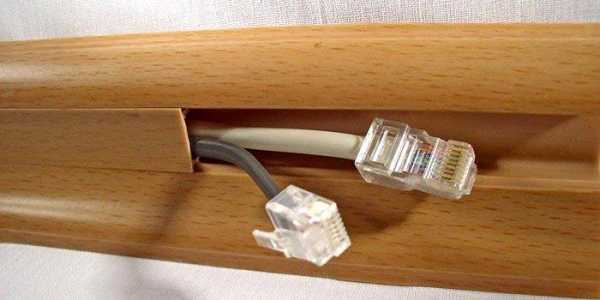

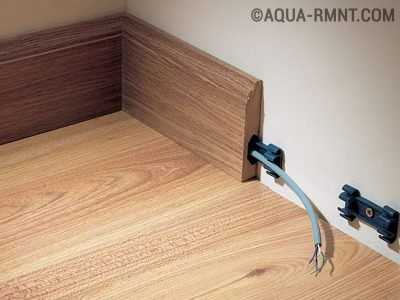

Вариант для плинтуса с установкой проводов

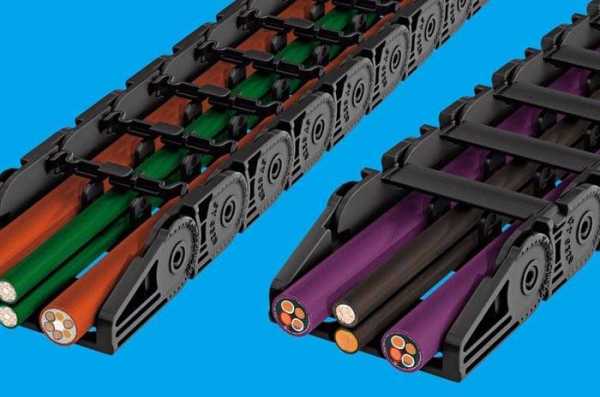

  • Гибкие каналы. Конструкции бывают гофрированными и цепными. Последние защищают провода от вибраций, механических повреждений и химического воздействия. Они отличаются стойкостью к коррозии,  гибкостью и открытым доступом. Гофрированные конструкции выполняются из пластмасс негорючего типа;

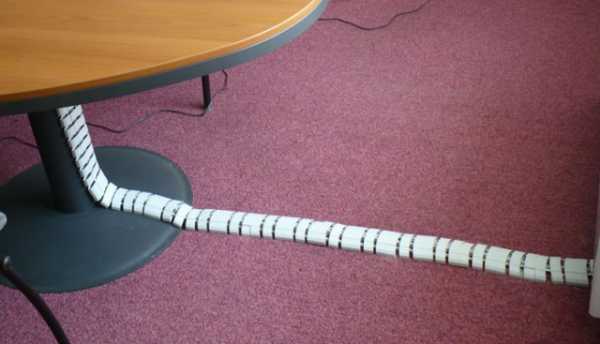

Гибкие изделия часто применяются в офисных помещениях, для проведения кабеля на сложных участках

  • Угловые потолочные каналы. Представляют собой пластиковые детали в виде треугольника. Стыки обрезаются под углом в 45 градусов и закрываются заглушками. Короб отличается красивым внешним видом и цветовой палитрой. Размер внутренней части при этом может быть 40×40 мм;

Внутри углового корпуса может быть несколько перегородок

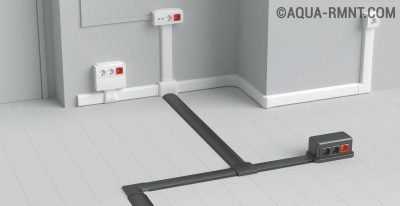

  • Напольные. Лотки для кабелей требуются, когда нужно провести проводку к осветительным приборам или к столу. При этом цветовая гамма не отличается разнообразием. Чаще всего применяется белая, черная или серая палитра;

Напольные каналы дополняются вставками для выключателей

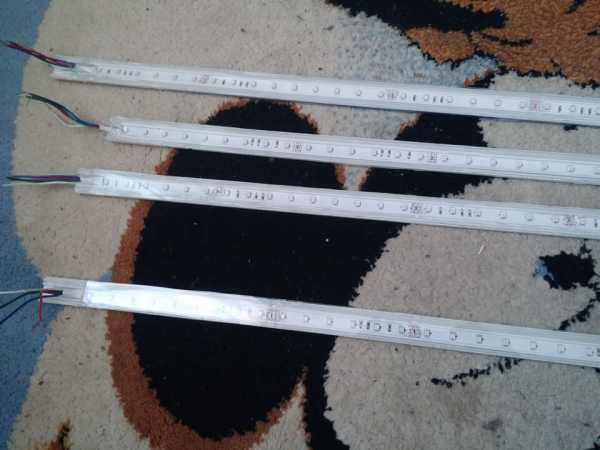

  • Прозрачные каналы для светодиодных лент. Внутри короба есть перегородка, к которой фиксируется светодиод. Ширина ленты может быть 5-20 мм.

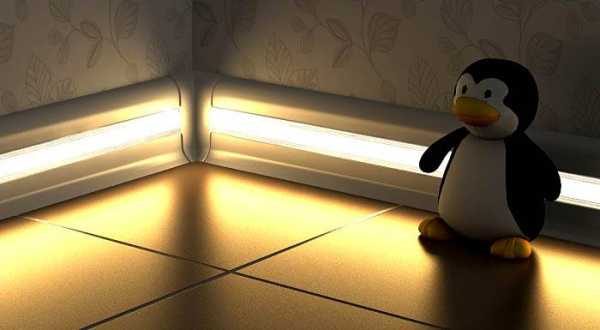

Каналы со светодиодами могут располагаться в плинтусах

Как выбрать кабель-канал правильно можно посмотреть в ролике:



При выборе изделий необходимо уделить внимание ГОСТам кабель-каналов. От степени гибкости и жесткости зависит возможность монтажа. Жесткие конструкции могут быть в виде коробов с отверстиями или глухих коробов. Гибкие кабель-каналы представлены гофротрубами, траками и цепями.

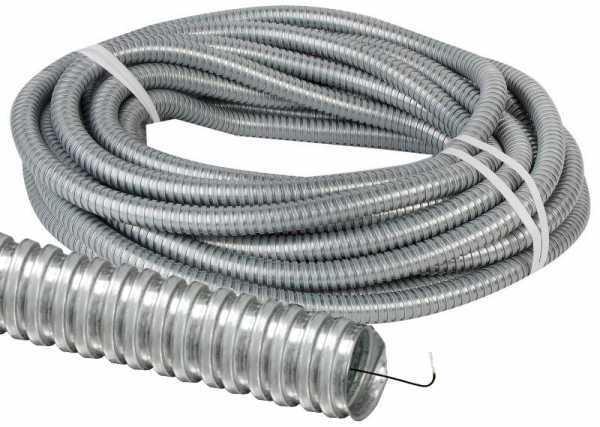

Гофрированные магистрали облегчают прокладку проводки в труднодоступных местах

К сведению! Размеры каналов подбираются с учетом диаметра и количества проводов. При этом по количеству особых ограничений нет, но при этом крышка должна свободно закрываться.

Материалы для кабель-каналов

Короба для проводов часто делаются из металла или пластика. Пластик является более бюджетным вариантом. Конструкции из него не отличаются особой прочностью, поэтому их используют для потолков и стен. Такие направляющие должны быть негорючими и не выделяющими много дыма.

Прочные металлические конструкции подходят для помещений большим риском возгораний

Более качественными являются элементы из металла. Каналы из оцинкованной стали и алюминия могут выдерживать значительные нагрузки.

Конструкции кабельных каналов для электропроводки бывают такими:

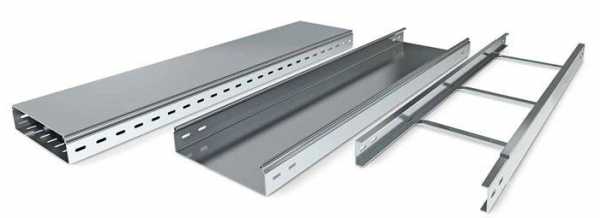

  • из оцинкованной стали изделия являются огнеупорными и применяются для монтажа систем видеонаблюдения и оповещения. Такие каналы обладают защитой от электромагнитных и механических воздействий;

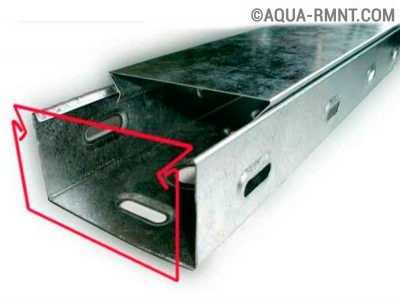

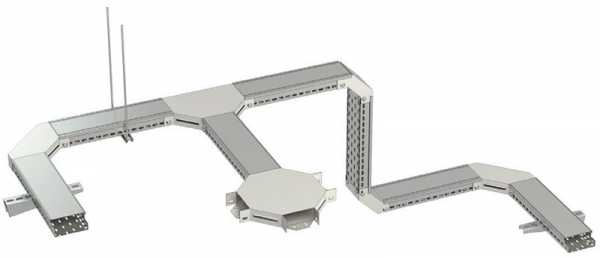

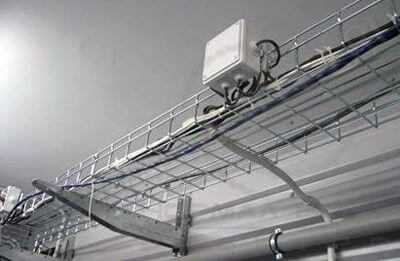

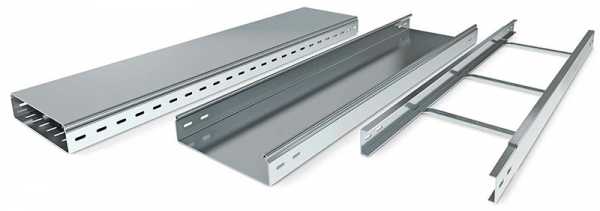

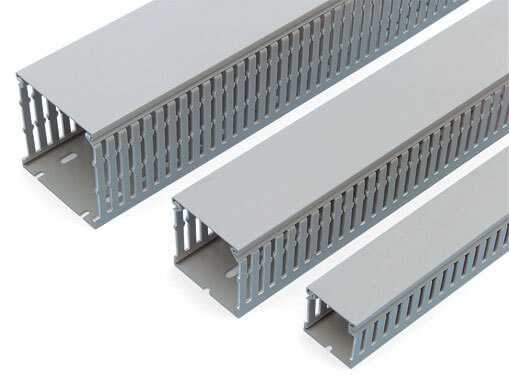

Перфорированные магистрали из стали часто применяются на производствах

  • короба из анодированного алюминия защищают проводку от электромагнитного действия. Такой материал устойчив к огню, механическим повреждениям и долговечен;

Плинтус из анодированного алюминия отличаются прочностью

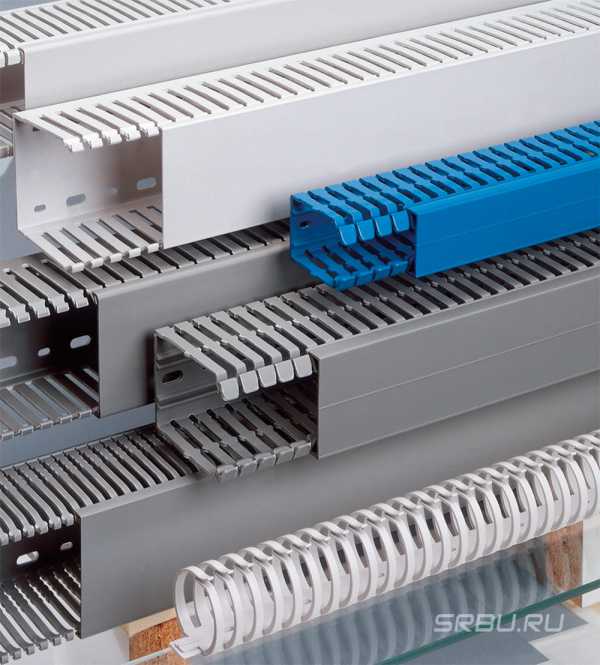

  • из огнеупорного пластика короба пользуются популярностью. Сечение таких изделий может быть прямоугольным, треугольным или квадратным.

Короб из огнеупорного пластика востребован для любых помещений

В помещениях с большим риском возникновения пожара рекомендуется устанавливать металлические каналы. Именно их используют на производствах и в цехах.

В ролике можно посмотреть, как крепятся и используются кабель-каналы:



Металлические короба для прокладки кабелей: характеристики материалов

Множеством преимуществ обладает металлический короб для проводки. Вот некоторые из них:

  • защита от механических и электромагнитных воздействий;
  • простота монтажных работ;
  • отличный уровень пожаробезопасности;
  • разнообразные цветовые решения;
  • крышка с защелкой.

Металлические короба востребованы в помещениях с особыми условиями

Элементы металлических коробов для электропроводки:

  • угол 90 градусов для разворота наверх;
  • наружный угол для поворота вниз;
  • плоский гол 90 градусов;
  • Т-образная деталь;
  • X – образная секция.

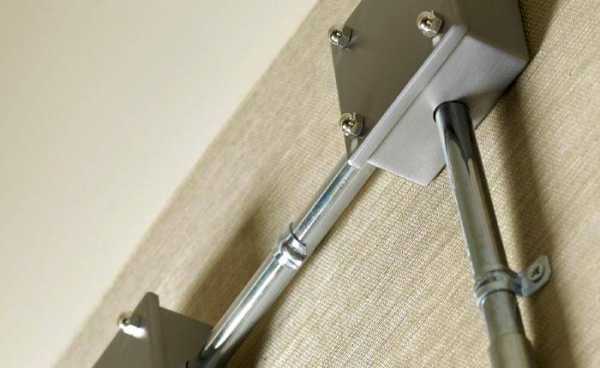

Кабель каналы в виде металлических труб используются для настенного монтажа

На промышленных предприятиях часто применяются короба из анодированного алюминия. Они используются для установки в открытые проводки.

У стального электротехнического короба можно отметить следующие преимущества:

  • повышенный уровень ударопрочности;
  • защита от электромагнитного влияния;
  • стойкость к воздействию солнечных лучей;
  • устойчивость к температурным перепадам.

Выбор пластикового короба для проводов: степень жесткости и другие характеристики

К распространенным вариантам относятся пластиковые короба для электропроводки. Такой вариант представляет собой конструкцию закрытого типа. Сечение и короба может быть любым: квадратным, прямоугольным или треугольным. Также могут варьироваться размеры и цветовая палитра.

Перед монтажом пластиковые конструкции часто требуется распилить

Стоит выделить следующие преимущества пластикового кабель-канала:

  • небольшой вес;
  • стойкость к коррозии;
  • простая система крепления;
  • крышка монтируется без каких-либо инструментов;
  • ПВХ-кабель канал имеет невысокую стоимость;
  • возможность отрезать элемент необходимой длины;
  • высокие декоративные свойства;
  • простота ухода;
  • отсутствует деформация при скачках температуры.

Размеры кабель-каналов для электропроводки: правила выбора

Цена во многом зависит от размеров пластиковых кабель-каналов. Также на этот показатель влияет и производитель. Стандартной является длина короба. Особой популярностью пользуются такие изделия: 12×12, 40×40 и 100×60 мм. Из угловых востребованы изделия 40×40 мм.

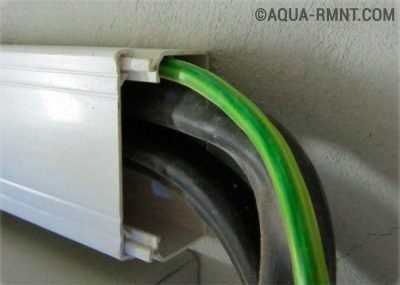

Кабель должен свободно укладываться в короб. При этом лучше оставлять небольшой запас места. Также с запасом нужно подбирать и длину конструкции.

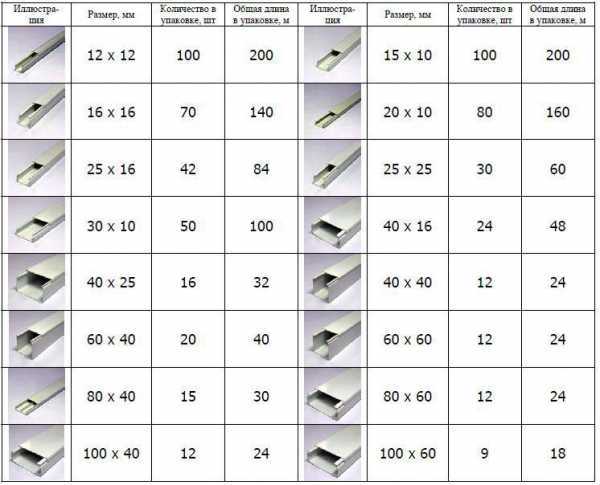

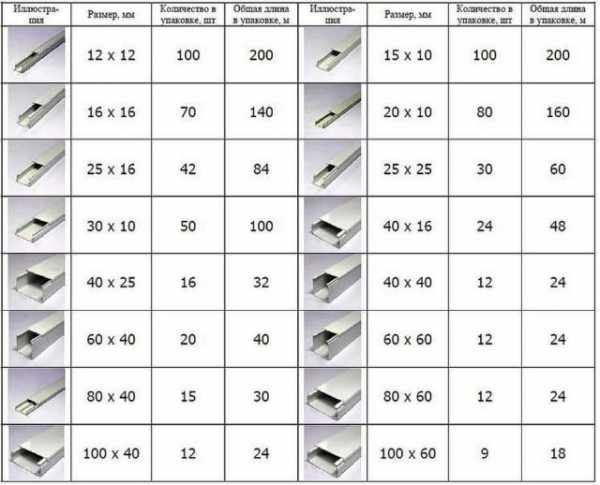

В таблице можно посмотреть некоторые размеры кабель каналов и параметры дополнительных элементов

Стандартные размеры коробов для электропроводки составляют 2 метра. Магистральный канал часто прокладывают вдоль потолка. Он должен быть большего размера, чем вертикальные отводы к розеткам и выключателям. Приобретая кабель-каналы, не стоит забывать и о фурнитуре. Сделают монтаж более простым всевозможные заглушки, тройники и переходники.

В таблице представлены размеры сечения коробов и их стандартная длина

Важное значение имеет и качество деталей. Замок должен легко закрываться и открываться. Торцы должны быть гладкими и ровными. Точки крепления могут располагаться на расстоянии полуметра друг от друга. При увеличении температуры пластик может расширяться.

Рассмотрим, какие бывают размеры кабель-каналов. Для стандартной длины в 2 метра сечение может быть таким в мм:

  • 12×12;
  • 15×10;
  • 16×16;
  • 20×10;
  • 25×25;
  • 30×10;
  • 40×40;
  • 60×60;
  • 80×60;
  • 100×60.

Также встречается и кабель-канал 150×100. Но самым ходовым размером считается 25×16 мм.

Какие бывают цветовые решения кабель-каналов

Выбор кабель-каналов зависит от общего дизайна интерьера. В большом ассортименте представлены белые изделия, но нередко применяются и цветные короба для проводов. Фурнитуру необходимо применять подходящих расцветок. Разные типы тройников, переходников и заглушек должны совпадать по цветовой палитре с кабель-каналами. Особой популярностью пользуются изделия с окраской под древесину. Такие конструкции применяются при обустройстве деревянных домов и бань. Цветовая палитра включает более 10 наименований. Часто встречаются такие расцветки, как бук, сосна и дуб.

В зависимости от интерьера помещения и используемого цветового решения выбирается цвет коробов для проводки

Использование цветного кабель-канала позволяет подобрать материал с учетом основного оформления помещения. Самыми популярными являются изделия белые или под дерево, так как они используются для оформления офисных помещений. Необычный вариант кабель-канал черного цвета.

Востребована бежевая цветовая палитра, особенно фактура под дерево

Способы использования кабель-каналов для прокладки открытой электропроводки

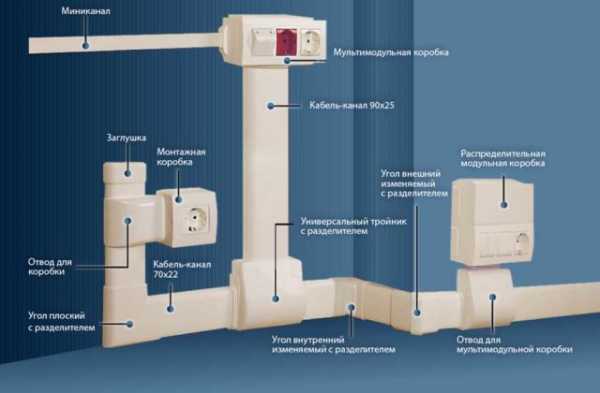

Обширный ассортимент комплектующих к электропроводке позволяет реализовать самые сложные проекты. Монтаж настенного короба выполняется с учетом высоты расположения розеток, коммутационных коробок и выключателей. Для открытых пространств применяются конструкции настенных и напольных кабель-каналов из металла. При этом обеспечивается защита от воздействия электромагнитных колебаний. Такие варианты актуальны при монтаже  информационных проводок.

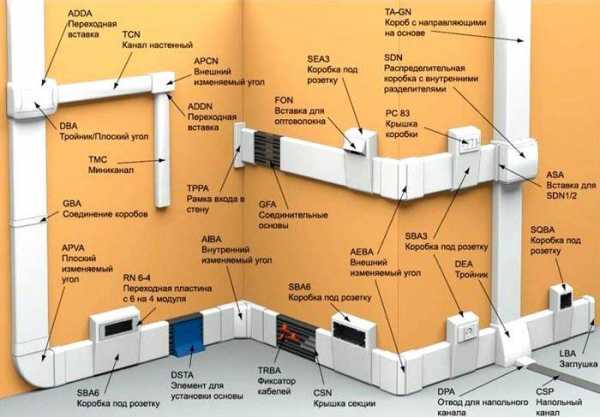

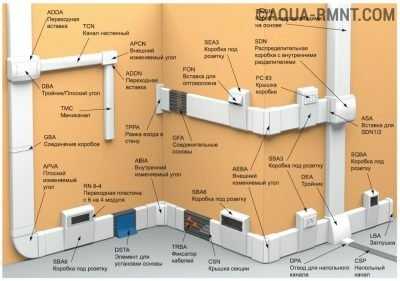

Прежде чем приступить к монтажу стоит разобраться с основными элементами электромонтажной схемы

Угловой кабель-канал используется для монтажа подсветки светодиодных лент. Чаще всего такие изделия выполняются из алюминия, а крышка из жаропрочного пластика.

Угловой кабель канал применяется для заполнения стыка магистрали по углам

Для дома часто применяется гибкий кабель-канал для проводов. Также используются легкие модели из металла. Внутри корпуса должно быть достаточно места для определенного количества кабелей. Важно проверить наличие необходимой фурнитуры к кабель продукции.

Гибкие конструкции позволяют замаскировать большое количество проводов

Выбирая изделия, нужно на месте посчитать все замки, монтажные крепежи и заглушки.

Организовать электропроводку по открытой схеме можно при помощи следующих видов электротехнических коробов:

  • короб для проводов настенный с двухсторонним и односторонним замком;

Установка настенного канала

  • напольный плинтус с отдельными секциями для слаботочных проводов;
  • потолочный материал;
  • конструкции кабель-каналов на пол с защитой от механического воздействия;
  • гофротрубы и лотки, применяемые в подсобных помещениях или для внешних фасадов.

Статья по теме:

Гофра для проводов и кабеля. Она не только защитит провода от повреждения, но и выступит в качестве дополнительной изоляции, исключающей риск поражения током при нарушении целостности кабеля. Какой бывает защитная гофра, как правильно её монтировать? Об этом и поговорим подробнее в статье.

Для придомовой территории используются уличные кабель-каналы.

Для улицы могут использоваться гибкие конструкции

Монтаж настенных коробов выполняется с помощью саморезов. Устанавливать их следует с определенными промежутками. Нагрузка обусловлена количеством проводов внутри. Для фиксации на деревянной поверхности или на гипсокартоне необходимо вкручивать через каждые 40-50 см. Если стены неровные, то расстояние может быть меньше, чтобы скрыть изъяны.

Для работы с кирпичной или бетонной стеной монтаж выполняется с помощью дюбелей. Для работы понадобится перфоратор с насадкой, диаметр которой 6 мм. Самым простым вариантом крепления являются жидкие гвозди, представляющие собой строительный клей.

Вариант монтажа настенной системы

Напольные каналы позволят замаскировать любые проводки, чтобы не испортить интерьер. При этом конструкция совмещается с плинтусом. Перед монтажом следует выполнить разметку на стенах и полу. Что интересно, пластиковые кабель-каналы монтируются не к полу, а к стене. Установка производится с помощью шурупов, жидких гвоздей и дюбелей.

Установка напольной плинтусной коробки

Монтаж проводки в каналах выполняется после завершения отделочных работ. На стенах размечаются отметки для кабельной сетки. Укладка производится от распределительного щитка. Прежде всего, устанавливаются магистральные линии, а затем ответвления от них. Если в каналах не предусмотрено отверстий, их можно сделать самостоятельно.

Установка настенного канала с проводами

Отрезок канала фиксируется к стене. При этом линия должна позиционироваться по центру отверстий. После этого проводится крепление дюбелями. После установки соединительных деталей короб подрезается на необходимую длину.

Об особенностях монтажа кабеля в короб показано в видео:



Использование кабель-каналов в декоративных целях: фото-примеры

При оформлении интерьеров часто применяется декоративный кабель-канал. Для декора и зонирования применяется замаскированная подсветка с применением угловых коробов. Треугольные кабель-каналы размещаются в нишах натяжных и подвесных потолков. Декоративные кабели могут иметь вид латунных и бронзовых трубок. Такой вариант используется при монтаже ретро проводок.

Декоративные изделия имеют разнообразную цветовую палитру и используются в особых случаях

Более сложным монтажом отличаются круглые кабель-каналы для электропроводки. В такую трубку сложнее заводить провода, чем в гофрированные короба.

Декоративные кабель каналы с круглым сечением из бронзы используются под определенное цветовое оформление

Основное предназначение прозрачного кабель-канала не только в защите от возгорания светодиодов, но и в предотвращении попадания пыли на световой элемент. Именно грязь может стать причиной короткого замыкания.

Прозрачные каналы позволяю создать необычную подсветку

Электромонтаж с помощью кабель каналов подойдет для помещений, оформленных в любом стиле интерьера. Для установки можно использовать медный или алюминиевый треугольный кабель-канал. Декоративные кабель каналы часто выполняются в виде бронзовых трубок. Такой вариант подойдет для помещений под старину.

Цветные конструкции выбираются с учетом цветовой палитры окружающей обстановки. Серые оттенки позволят придать комнате более строгий и деловой вид. Для жилых помещений больше подходят изделия под дерево или в бежевой цветовой палитре.

Специальная декоративная проводка обладает такими достоинствами:

  • стильный и оригинальный дизайн;
  • лучший вариант для срубов и других зданий из дерева;
  • возможность визуального контроля за электрическим снабжением дома;
  • простота монтажа без штукатурки, штробления и цементирования.

Где купить кабель-каналы для электропроводки: виды, производители и цены

Необходимо разбираться в производителях подобной продукции, если вы хотите купить кабель-каналы для дома. Короба высокого качества предлагают многие компании. В такой ситуации важно отличить подделку. У консультанта нужно просить необходимые документы на продукцию.

Рассмотрим некоторых брендовых производителей:

  • Hager. Немецкий производитель специализируется на офисной продукции, но из-за высокого качества короба применяются и в жилых помещениях. Изделия выполнены в современном дизайне и подходят для многих интерьеров. Серия tehalit.BRP применяется для укладки магистральных линий. Универсальными моделями являются короба серии tehalit.LFF, которые отличаются простым монтажом;
  • Legrand. Компания предлагает профиля с разными типоразмерами и шириной до 220 мм. Внутри корпуса может быть до трех секций. Кабельный канал комплектуется двумя видами перегородок. Одни монтируются в специальный паз, а другие гибкие и клеятся к стенке.
  • ДКС.  Данный отечественный производитель выпускает 4 вида каналов. Настенные имеют плоскую крышку и обладают компактными размерами. Напольные короба комплектуются поворотами. Они легко соединяются между собой. Мини-каналы представлены в темно-коричневом и белом цвете;
  • Schneider Electric. Производитель предлагает серию Ultraс двумя типами каналов. Выключатели и розетки монтируются в модульных рамках. Каналы мини обладают П-образной крышкой. Для быстрой установки можно выбрать изделия с самоклеющейся лентой.

Мы предлагаем посмотреть некоторые виды, размеры и цены кабель каналов в нашей таблице.

Таблица 1. Средняя стоимость кабель-каналов

Выбирая короба для кабеля, нужно учитывать размеры, внешний вид, производителя и стоимость продукции. Правильно подобранные кабель-каналы замаскируют неприглядные провода и станут великолепным дополнением современного интерьера. Надеемся, что наша статья вам пригодиться. Если хотите что-то добавить, напишите в комментариях.

Видео: кабель-каналы для электропроводки





Загрузка...

homemyhome.ru

Кабель каналы: виды, размеры, цвета, монтаж

Один из способов открытой прокладки проводов в квартирах и домах — кабель каналы. Они используются в тех случаях, когда скрытая прокладка по каким-то причинам невозможна или нежелательна.

Определение, строение, назначение

Содержание статьи

Кабель каналы — это пластиковые или металлические короба для скрытой или открытой укладки проводов и кабелей. Могут использоваться как на улице, так и внутри помещений. Называют их еще кабельными лотками и коробами, иногда добавляют слово «элеткротехнический»

Состоят из корпуса и крышки. Сечение в основном имеют прямоугольное и квадратное, но есть и другие, более специфические (о них тоже будет идти речь дальше). Корпус может быть цельнолитым, может — перфорированным. Перфорированные корпуса нужны редко, для лучшей вентиляции и более быстрого охлаждения.

Крышка и корпус кабель канала соединяются при помощи замка — защелкиваются. Этим кабельные лотки и удобны — можно в любой момент открыть, проверить, проложить новый или удалить ненужный провод. При покупке обращайте внимание на строение и качество выполнения замков — от них зависит удобство использования. Лучшим, на данном этапе, считается двойной замок. Он обеспечивает достаточную фиксацию и позволяет многократно открывать/закрывать крышку.

Некоторые виды кабель каналов могут быть разделены внутри перегородками

Внутреннее пространство кабель-канала может быть разделено перегородками. Это сделано для того, чтобы была возможность разделить силовые (проводку) и малоточные (телевизионный, интернетовский, телефонный и т.п.) кабели. Их желательно укладывать отдельно, чтобы они не мешали друг другу. Некоторые фирмы разработали конструкцию так, что перегородки можно ставить самостоятельно. Они продаются отдельно и надеваются на выступы на внутренней стенке корпуса (пример таких выступов на фото справа).

Материал — металл или пластик. Если выбираете пластиковые кабель каналы, обратите внимание, что он должен быть негорючий или не поддерживающий горение (читайте в описании). Идеально, если он еще и мало будет выдавать дыма — на всякий случай.

Виды и размеры

Виды кабель каналов отличаются друг от друга в основном формой, только в некоторых используется специальные материалы — например, прозрачный пластик или алюминий и его сплавы.

Есть разные модели для разных случаев

Плинтусные кабель каналы

Если хотите скрытно проложить кабели и не долбить при этом стены — присмотритесь к плинтусным кабель каналам. Это своеобразные пластиковые плинтуса, во внутренние полости которых укладываются провода. Есть они в разном цвете, подойдут к оформлению в разных стилях.

Пластиковые кабель каналы плинтусного типа

Производители целые системы плинтусных кабельных каналов кроме длинных лотков выпускают целый ряд дополнительных устройств, позволяющих собрат конструкцию любой формы. Это наружные и внутренние углы, разной формы отводы, заглушки, монтажные и мультимодульные коробки, на которые можно установить выключатели и розетки.

Также есть вариант с установкой розеток прямо на уровне плинтуса. Для пожилых людей этот вариант не лучший, а для молодежи низкие наклоны не проблема. Зато не так привлекает внимания.

Розетку можно установить прямо на уровне плинтуса

Данный тип кабель каналов выпускается в разных цветовых вариациях — от белого, серого и черного до окраски имитирующей древесину и металлическую поверхность. Недостаток — довольно высокая цена, хотя она не сравниться с оплатой за штробление стен.

Доступные размеры изделий SL Hager — 20*50 мм, 20*70 мм, 15*100 мм, 25*100 мм. Фирма Legrand  (Легранд) имеет две серии: мини с размерами — 20*12,5 мм, 32*12,5 мм, 40*12,5 мм, 32*16 мм, 40*16 мм, 60*60 мм, 60*20 мм, 75*20 мм. Вторая серия — DPL имеет следующие размеры: 35*80 мм, 35*105 мм, 50*80 мм, 50*105 мм, 50*150 мм, 65*150 мм.

Еще видео о другой системе плинтусных кабель каналов.



p;



Напольные

Этот тип кабельных коробов отличается и формой с способом монтажа. Он устанавливается на пол, потому с одной стороны имеет округлую форму, благодаря чему не мешает передвигаться. Выпускается из ударопрочного пластика или алюминия. Форма при этом одинаковая.

Напольные кабель-каналы не мешают передвигаться

Напольные лотки для кабелей используются как часть системы — когда надо подвести проводку к столу или осветительному прибору, который находится далеко от стен. Он с успехом заменяет переноски и удлинители.

Как определяются размеры напольных кабель каналов

Можно в продаже найти следующие размеры:

  • 50*12 мм;
  • 75*17 мм;
  • 92*20 мм;
  • 160*65 мм;

Цветовая гамма не отличается разнообразием: обычно есть серый, белый и черный. Стыки двух полос, углы и повороты можно оформить при помощи фасонных изделий подходящего размера. Сначала монтируются нижняя часть, укладываются проводники, после чего защелкивается крышка.

Правила монтажа напольных кабель каналов фирмы Legrand

Затем в нужных местах устанавливаются аксессуары — углы, стыки. Они сделаны таким образом, что просто защелкиваются, обеспечивая надежную фиксацию. При этом даже сохраняется степень защиты (обычно IP40).

Парапетные

Парапетные кабель-каналы (называют их еще магистральными) по строению похожи на плинтусные. Немного отличаются формой, но в основном тем, что монтируются выше уровня пола. Также состоят из различных элементов, позволяющих собрать любую конфигурацию.

Парапетные пластиковые лотки для кабеля

Используются в основном в офисах или на предприятиях. Если монтируют подобные конструкции в частных домах или квартирах, то стараются подобрать в цвет отделки стен. Закрывают обычно трассы, соединяющие наружные и внутренние блоки кондиционеров.

Размеры могут быть такими:

  • ширина 80 мм, 100 мм, 120 мм, 150 мм;
  • высота 40 мм, 55 мм, 60 мм.

К каждому типу сечения есть набор фасонных элементов — наружных и внутренних углов, заглушек, разветвителей и т.д. Может быть несколько цветов, но основные — это белый и молочный. Остальные найти довольно тяжело.





Мини

Уменьшенная версия парапетных кабельных каналов, в которые можно проложить некоторое количество проводников — телевизионный, телефонный, для интернета.

Такие варианты в квартирах и домах используются чаще

При использовании данной продукции углы оформляют не специальными фасонными деталями, а запиливая короб под нужным углом (обычно 45° только с учетом того, внутренний он или наружный).

Размеры могут быть такие:

  • ширина 10 мм, 12 мм, 16 мм, 20 мм, 25 мм, 40 мм, 60 мм, 80 мм, 100 мм.
  • высота — 10 мм, 12 мм, 16 мм, 20 мм, 25 мм, 40 мм, 60 мм.

Комбинации этих размеров дают большое число вариантов. Есть широкие и низкие, есть узкие и высокие, так что выбор есть и можно подобрать.

Угловые

Угловые кабельканалы благодаря своей конструкции могут устанавливаться на стыке стены и потолка или вместо плинтуса. При аккуратном исполнении углов (их надо тоже отрезать ножовкой под нужным углом) смотрятся они как декоративный элемент.

Этот вид кабельных каналов монтируются в углах — на стыке потолка и стены

Недостаток — в них не так много места как в плинтусных, и стенки тоньше, так что велика вероятность повреждения при прокладке внизу. Наиболее распространенные размеры — 40*40 мм, так что много кабелей в них не уложишь.

Для светодиодных лент

Это разновидность углового варианта кабельных лотков. Отличаются они тем что крышка сделана из прозрачного или полупрозрачного пластика.

Некоторые виды лотков для светодиодных лент

Монтируются под потолком в углах, на нижней панели кухонных шкафов или в самих шкафах и шкафчиках. Проводку в них не прокладывают, потому организация внутреннего пространства совсем иная — делают площадку на которую удобно крепить ленту из светодиодов. Ее положение выбирают исходя из необходимого направления светового потока.

Металлические лотки для прокладки кабеля

Этот тип продукции в частных домах используется в основном для прокладки проводки в горючих стенах — при строительстве каркасных домов или панельных. Внутри стены и потолочного перекрытия располагают лотки, в них протягивают кабели, в нужных местах выводят через обшивку стен или потолка.

Примеры металлических лотков: цельные, перфорированные, проволочные

Также некоторые виды (проволочные кабель каналы) используют при устройстве освещения натяжного или подвесного потолка. С их использованием резко сокращается время на монтаж, ведь вместо установки большого количества мелкого крепежа надо прикрепить несколько подвесов для лотков, а в них затем уложить все кабели.

Размеры металлических кабельных лотков:

  • ширина от 50 мм, 80 мм, 100 мм, 150 мм, 200 мм и дальше до 600 мм с шагом в 100 мм;
  • высота — 50 мм, 80 мм, 100 мм;
  • длина одного куска — 3м.

Так что получится подобрать под любое количество проводников.

Правила монтажа

Порядок монтажа зависит от того, будут ли использоваться фасонные изделия — углы, разветвления и заглушки или нет. Если они есть, производитель дает четкие рекомендации насчет того, какое расстояние необходимо оставить для правильного монтажа. Их стоит придерживаться с точностью до миллиметра. Тогда все выглядит аккуратно. Об основных правилах монтажа кабель каналов обычного типа поговорим ниже более подробно.

Как выбрать размер

Если вы решили разводить провода в кабель каналах, для начала надо определиться с тем, какого размера они нужны. Подбирают габариты исходя из количества и размеров проводников, которые надо будет проложить и добавить некоторый запас на будущее — чтобы при необходимости можно было уложить еще один-два провода.

При выборе размера необходимо учитывать количество кабелей, которые надо будет уложить

Количество проводников в кабель канале не нормируется. Главное чтобы была возможность закрыть крышку без проблем. Ограничением может стать необходимость раздельного размещения силовых и малоточных кабелей. В таком случае подбирают сечение так, чтобы между группами кабелей было хоть небольшое расстояние.

Порядок и особенности монтажа

Согласно правил проводка укладывается горизонтально и вертикально, наклонный монтаж допустим только на лестницах. В остальных случаях от правил не отступают и при открытой проводке. Для получения ровного среза при монтаже пластиковых кабель каналов с тонкими стеками пользуются ножницами по металлу или другими, но режущая кромка обязательно должна быть острой. Алюминиевые и металлические лотки отрезают ножовкой по металлу. Толстый пластик тоже можно резать этим же инструментом — будет ровный край и не замнется профиль.

Если необходим отрезок определенной длины — для отвода на розетку, например, отрезать надо в таком порядке: защелкнуть крышку, выровнять край, нанести отметки на крышку и корпус одновременно. После можно резать отдельно. При таком порядке длина обоих изделий будет одинаковой.

Обратите внимание, при прохождении угла крышку не разрезают на две части, а лишь подрезают боковые стенки — чтобы ее можно было согнуть. Не забудьте, что при обходе наружного угла крышка должна быть длиннее лотка в данном случае на ней лучше размечать места надрезов после того как корпус кабель канала закреплен.

Правила монтажа пластиковых кабельных лотков

Не деревянную поверхность кабель канал крепится на гвозди с широкой шляпкой (можно использовать саморезы), на штукатурку или гипсокартонные стены — на саморезы. Для монтажа на кирпичные или бетонные стены необходима установка на дюбеля. Шаг крепления крепежа — порядка 60-70 см, в местах окончания профиля и местах стыка крепеж устанавливается на расстоянии в 3-5 см от края.

Если стыкуются два куска кабель каналов, крышку надо располагать таким образом, чтобы стыки корпуса и крышки не совпадали. Иначе стык будет слишком заметным и может образоваться неровность, которая еще больше подчеркнет место стыка.

Порядок укладки проводов

В смонтированные корпуса укладываем проводники. Чтобы стенки кабель каналов не провисали, с некоторым шагом устанавливаем поддерживающие перемычки, после чего защелкиваем крышки. На этом прокладку проводки в кабель каналах можно считать оконченной.

stroychik.ru

Разновидности и размеры кабель каналов

Кабель-канал – это специализированный короб, который используется для обеспечения механической защиты различных проводов (слаботочных сетей и силовых кабелей), а также специальных устройств. Кабелем-каналом называется специализированное приспособление (профиль). Как правило, короб изготавливают из пластика и алюминия.

Выпускаемые короба и мини-каналы позволяют быстро монтировать различные системы. Изделия имеют различные цвета и типы поверхностей, обеспечивая высокую эстетичность в любом типе помещений. Наличие полного спектра аксессуаров, позволяет обеспечить системный подход при проектировании кабеля несущих систем.

Виды и размеры кабель-каналов в одной картинке:

Виды и их характеристики

На рынке строительных товаров представлены кабель-каналы различной конструкции.

Ведущие производители производят такую продукцию:

  • напольные;
  • перфорированные;
  • гибкие;
  • магистральные;
  • прозрачные;
  • лестничные;
  • мини-кабели;
  • парапетные;
  • плинтусные;
  • угловые;
  • проволочные;

Продукцию изготавливают из алюминия, стали, а также пластика:

  1. Сегодня наибольшей популярностью пользуются пластиковые кабель-каналы, так как они обладают превосходными характеристиками. Данные модели часто устанавливают на улице.
  2. Алюминиевые модели характеризуются отличными противопожарными показателями. Поэтому их применяют на предприятиях и заводах:
    • гибкость;
    • влагоустойчивость;
    • прочность;
    • мягкость;
  3. Стальные изделия могут похвастаться различными цветовыми решениями. Качественная оцинкованная сталь имеет специальное покрытие, которое предотвращает образование коррозии. Стальная продукция имеет большой срок службы. Перфорированное основание упрощает установку.

Наибольшей популярностью пользуются такие пластиковые каналы:

  1. Напольные. Специальная конструкция позволяет устанавливать каналы в труднодоступных местах. Овальная форма надёжно защищает кабели от механических повреждений. Также модели имеют прекрасный внешний вид.
  2. Плинтусные. Данные модели применяют в квартирах и частных домах. Весомым преимуществом является специальная форма каналов, которая отлично вписывается в любой интерьер.
  3. Парапетные. Как правило, такие каналы устанавливают в офисах и предприятиях. Чаще всего их применяют для защиты проводов от кондиционеров и других устройств. Конструкция каналов имеет строгие формы и правильную геометрию.

По цвету исполнения пластиковые каналы бывают:

  • светлые;
  • белые;
  • цветные;
  • под тёмное и светлое дерево;

Сегодня наибольшей популярностью пользуются лотки под дерево. В офисах, как правило, применяют ПВХ каналы.

Современные сферы применения специализированных каналов весьма разнообразны. Это обуславливается широким ассортиментом аксессуаров для его монтажа:

  • заглушки;
  • соединительные углы;
  • т-образные углы;
  • л-образные углы;
  • внешние и внутренние;

Сегодня изготовлением и продажей специализированных коробов занимается большое количество компаний. Самыми известными из них являются:

  • DKC;
  • ОМиС;
  • АСКО;
  • Теко;
  • ИЭК;
  • Moll;
  • Legrand;
  • Replast;
  • ЭЛЕКОР;
двойной замок

Основные преимущества современных кабель-каналов заключаются в двойном замке, который сочетает гибкость и эластичность, а также прочность соединения. Сам материал представляет собой пластик, который является самозатухающим. Он позволяет проводить монтаж кабелей до 1 тыс. вольт.

Также, на рынке присутствуют мини-кабели, которые отличаются своей формой. Данные приспособления имеют закруглённые углы и особый механизм крепления крышки, которая создаёт иллюзию монолитной конструкции и закрывает все швы, что особо ценно для офисных эстетов. Кроме того, приспособление гибкое и прочное.

Современные модели не требуют послемонтажной очистки. Так как после установки крышка кабеля полностью закрывает само основание.

Качественные кабели обладают такими преимуществами:

  1. Сертификат Ростеста.
  2. Повышенный уровень пылевлагозащиты.
  3. Может устанавливаться как внутри, так и снаружи помещения.

Основным параметром при выборе специализированных коробов является сечение проводника. При интернет-кабеле наиболее удачным подойдёт мини-модель размером 10 на 15 миллиметров, которая отлично вписывается в эргономику квартиры.

Такая модель имеет такие преимущества:

  1. Закруглённая форма.
  2. Эстетичный вид.
  3. Изготовлен из экологически чистых материалов.

Размеры

Современные технологии позволяют изготавливать специализированные коробы различных размеров и конструкций:

  • многоугольные;
  • треугольные;
  •  и другие;

Длина продукции в упаковке составляет:

  • 15 м;
  • 16 м;
  • 20 м;
  • 42 м.
  • 70 м.
  • 100 м.

Сечение:

  • 12×12;
  • 16×16;
  • 20×10;
  • 40×16;
  • 60×40;
  • 80×40;
  • 100×60 и другие;

Конечно же, на строительном рынке представлены стандартные приспособления, которые имеют усреднённые характеристики.

Самой большой популярностью пользуются пластиковые чехлы квадратной формы, которые используются для защиты различных кабелей.

кабель-канал 100×60

Данные приспособления имеют различные размеры и характеристики. Монтаж изделий осуществляется 2 способами. Благодаря специальным защёлкам установка короба осуществляется в кратчайшие сроки. Для того, чтобы выбрать модель, необходимо учитывать количество проводов. Так как от этого будет зависеть размер приспособления.

Самые распространённые размеры специализированных коробов:

  • 80×60;
  • 60×40;
  • 40×16;
  • 25×16;
  • 12×12;
  • 100×60;
  • 80×40;
  • 40×25;
  • 25×25;
  • 16×16;

Самыми распространёнными являются кабели размером 100*60 и 12*12. Для соединения коробов используют различные муфты. Как правило, модели продают в виде планок (2 метра). Все пластиковые модели крепятся стандартным способом.

При помощи шуруповёрта приспособление прикручивают к поверхности. Все дополнительные конструктивные элементы и аксессуары необходимо приобретать отдельно.

Способы прокладки

Обычно, кабель-канал крепят к стене на саморезы. Однако, некоторые умельцы делают это на трёхстороннюю клейкую ленту либо жидкие гвозди. Желательно осуществлять монтаж старым и проверенным способом.

Определить длину куска можно 2 способами:

  1. С помощью рулетки.
  2. Прикладывать короб к стене там, где это возможно, и отмечать карандашом.

Отдельная тема — это выполнение стыков.

Здесь важно аккуратно обрезать кабель-канал с помощью:

  • канцелярского ножа;
  • ножовки;
  • усиленных ножниц;

Современные кабельные каналы устойчивы к выцветанию. Они не стареют и не желтеют со временем. Также, они обладают стойкостью к распространению горения, поскольку изготовлены из самозатухающего АБС пластика.

Инструкция по монтажу

Профиль новых кабель-каналов поставляется со специальными отверстиями. Вы значительно экономите время, так как не нужно просверливать дно профиля. К тому же, готовые отверстия позволяют выравнивать приспособления по уровню.

Есть 2 варианта крепления профиля к стене:

  1. Классический.
  2. С помощью дюбелей и специальных инструментов.

Результат монтажа великолепен. Разделительная перегородка помогает тщательно выровнять профиль на стыке. Когда все профили застыкованы накладка на стык адаптируется к глубине профиля и просто приклеивается.

Для установки кабель-каналов следуйте предложенной инструкции:

  1. Распаковать изделие.
  2. Снять верхние крышки.
  3. Создать необходимую разметку вдоль стен.
  4. Обрезать короб на необходимую длину (для этого можно использовать пилу или нож).
  5. Снять с канала верхнюю часть.
  6. Поместить короб в необходимое место.
  7. Поставить на изделие уровень.
  8. Выровнять канал.
  9. Сделать отверстия (для установки с помощью дюбель-гвоздей).
  10. Закрепить изделие (для этого можно использовать клей, дюбели и др.).
  11. Проложить необходимые провода (при необходимости установить розетки).
  12. Закрыть изделие.
  13. Навести порядок на строительной площадке.

Существует 2 типа перегородок:

  • несущие;
  • разделительные;

Несущие перегородки позволяют монтировать крышки на мультисекционные кабель-каналы. Плоский угол монтируется максимально просто. Его конструкция гарантирует безупречное разделение секций изолированных проводов.

Внутренние углы варьируемые, они состоят из 2 частей:

  • верхней;
  • нижней;

Они прекрасно адаптируются к углам стен и легко устанавливаются на профиль кабель-каналов. Внешние углы тоже варьируемые, и легко защёлкиваются на профиль. По своей конструкции, углы – это цельные аксессуары, полностью готовые к монтажу.

Для мультисекционных кабель-каналов существуют угловые сепараторы. Они поставляются вместе с углами и обеспечивают реальное разделение слабых и сильных токов при прохождении проводов в углах. Углы плавно варьируются в диапазоне 60–120 градусов, что позволяет производить монтаж на любых конфигурациях стен.

Держатели кабеля удерживают все провода внутри профиля и обеспечивают вам ещё больше удобства монтажа. Заглушка адаптируется к различным сечениям благодаря обтекаемым деталям, а лицевая деталь заглушки не потеряется в процессе работы.

Гибкие крышки легко и просто монтируются по всей длине кабель-канала и на углах, а внешний вид установки просто восхитителен. Накладка на стык крышек с не теряемой декоративной крышкой позволяет осуществить лёгкую стыковку со следующей крышкой. Новый специализированный короб предоставляет вам полный набор решений даже для самых сложных установок.

Соответствующая крышка монтируется на несущую перегородку. Эта несущая перегородка может служить и в качестве разделителя для разделения 2 секций с одной и той же крышкой.

Рекомендации

  1. Первым делом нужно посмотреть внешний вид. Внешний вид должен отвечать вашим требованиям.
  2. После этого нужно посмотреть пластичность приспособления. Для этого короб нужно скрутить. Если профиль возвращается обратно, то качество пластмассы хорошее.
  3. Самый простой способ проверить модель, это сгибая, открыть крышку. Приспособление должно гнуться и не ломаться. Если крышка ломается, значит слишком много добавлено в состав других компонентов.
  4. Естественно, необходимо обратить внимание на наличие двойного замка. После того, как вы закроете замок, он должен зафиксироваться и не открываться.

Что можно сделать ещё чтобы проверить качество? Учитывая, что специализированный короб будет находиться где-то на стене или потолке, крышка должна выдерживать вес кабеля, который будет давить на неё. Давайте укажем, какие характеристики модели можно узнать экспериментальным путём.

Для того, чтобы посмотреть, как прочно крышка крепится к самому коробу, необходимо сделать простейшее устройство – подвесить кусок короба, а крышку разрезать на 2 части. Сначала необходимо закрепить 1 часть.

Двойной замок должен захлопнуться. Потом необходимо сделать обыкновенный кусочек металлической планки и верёвки. Планка вставляется в короб и закрывается крышкой. В итоге получается специальная система. Для того, чтобы проверить прочность конструкции, можно подцепить кирпич или другой предмет.

slarkenergy.ru

Кабель каналы: виды, размеры и цвета

Если Вы решили провести открытую электропроводку в доме, то лучшим способом спрятать кабельную линию будет покупка специальных пластиковых коробов. Чтобы Вы смогли правильно выбрать изделия по цвету и конструкции, далее мы предоставим к Вашему вниманию все виды и размеры кабель каналов для проводки.

Конструкция

Итак, первое, на что хотелось бы обратить Ваше внимание – различие в конструкции кабельных каналов. На сегодняшний день лучшие производители электротехнических изделий (к примеру, Легранд, ИЕК либо ДКС) имеют у себя в ассортименте следующие виды пластиковых коробов для электропроводки:

  1. Мини кабель каналы (самые маленькие). В основном используются для прокладки телевизионных, телефонных и компьютерных проводов. Благодаря своим компактным размерам практически не нарушают интерьер комнаты.
  2. Напольные. Очень удобны, т.к. благодаря своей овальной форме не будут препятствовать передвижению. Что касается дизайна, на фото ниже можете увидеть, какими они бывают.
  3. Парапетные. Наиболее популярный вид коробов, которые чаще всего используются в домах, офисах и административных помещениях. Наглядно показывает внешний вид парапетных кабель каналов серия «Праймер» на фото ниже. Очень часто изделия данного типа еще называют магистральными и используют для того, чтобы спрятать провода от кондиционера либо любой другой техники
  4. Перфорированные. Благодаря своей конструкции такие короба обладают меньшим весом, а соответственно и стоимостью. Преимуществом изделий можно также считать более простое крепление кабель канала.
  5. Плинтусные. Чаще всего используются в домах и квартирах, т.к. полностью скрывают кабель в специальном канале электротехнического плинтуса.
  6. Гибкие. Благодаря своей перфорированной форме могут применяться для крепления кабеля на неровных поверхностях. По форме могут быть круглыми либо прямоугольными.
  7. Угловые. Этот вид кабельных каналов рекомендуется использовать для крепления электропроводки под потолком.
  8. Прозрачные. Отлично зарекомендовали себя при создании подсветки светодиодной лентой. Благодаря абсолютной прозрачности и компактному размеру с помощью таких кабель каналов можно без проблем закрепить LED ленту на потолке, стенах либо даже днище автомобиля, что наглядно показано на фото ниже.
  9. Проволочные. Самый дешевый вид лотков для кабеля и в то же время самый удобный в плане чистки. На коробах из стальной проволоки практически не оседает пыль, что делает их весьма практичными, если нужно провести проводку по складу либо техническому помещению. Еще один плюс проволочных лотков – они хорошо вентилируются, благодаря чему кабельная линия меньше прогревается.
  10. Лестничные. Используются для прокладки тяжелых кабелей, т.к. обладают усиленной конструкцией.

Это все самые популярные виды кабель-каналов, которые могут использоваться в домах, административных и производственных помещениях. Что касается материалов изготовления, короба могут быть изготовлены из негорючего ПВХ-пластика, алюминия, стекла и нержавеющей стали. Последние, металлические, имеют грубый внешний вид, поэтому в жилых помещениях практически не используются. Более подробно увидеть, что собой представляют лотки и как их собирать, Вы можете на видео ниже.

Обзор продукции

Размеры

С размерами кабель каналов все намного проще. Ассортимент сечений Вы можете увидеть в таблице ниже:

Следует отметить, что у некоторых производителей могут быть еще и другие размеры кабельных каналов, к примеру, 80*45 мм. Самыми популярными считаются 12*12 (для прокладки кабелей связи), 40*40 и 100*60 мм. У угловых лотков наиболее практичным считается сечение 40*40 мм.

Цветовые решения

Ну и последнее, о чем хотелось поговорить – какие бывают цвета кабель каналов. На сегодняшний день Вы можете заказать любой подходящий под интерьер комнат окрас коробов. Очень популярными считаются кабельные каналы под дерево, которые рекомендуется использовать при монтаже электропроводки в деревянном доме или бане. Этих самых цветовых решений «под дерево» можно насчитать свыше десятка, начиная от стандартных (дуб, сосна, бук) и заканчивая, такими как красная вишня, орех либо северный дуб. В офисах и административных помещениях чаще всего используют классические белые ПВХ-каналы. Для дома можно также выбрать цветные лотки — к примеру, синего окраса.

Вот и все, что хотелось рассказать Вам о видах и размерах кабель каналов. Надеемся, информация была для Вас полезной, доступной и помогла выбрать подходящий кабельный короб!

Похожие материалы:

samelectrik.ru

виды и размеры, преимущества и недостатки

Если по каким-либо причинам нет возможности сделать скрытую электропроводку или провода потребуется регулярно осматривать, то в качестве креплений используются монтажные скобы, клеммы, коробки, хомуты и другие подобные приспособления. Но их общий недостаток заключается в том, что провода остаются открытыми, а это далеко не всегда допустимо. Для скрытия электропроводки применяются электромонтажные кабель-каналы, виды и размеры которых мы рассмотрим в этой статье.

Пластиковые кабель-каналы, их разновидности и размеры

Чаще всего пластиковые типы кабель-каналов используются для прокладки информационных кабелей в офисах и при необходимости сделать открытую или временную проводку – в этом случае в них также укладывают силовые кабели и провода для линий освещения.

Форма, материалы и размеры

Изначально это были белые или серые профили, прямоугольного сечения в виде буквы «П» (односекционные) или «Ш» (на две и более секции). Затем стали выпускать кабель-каналы разнообразных форм и расцветок, предназначенные для прокладки кабелей различного назначения. Появились треугольные кабель-каналы или в форме полусферы – стало удобнее использовать их для проводов различного назначения в зависимости от назначения помещения, используемых в его отделке материалов и необходимости свободного доступа к спрятанным внутри кабелям.

Для производства кабель-каналов применяется негорючий ПВХ или полиэтилен. Длина одной секции обычно составляет 2 метра, но производители могут использовать и другие стандарты, поэтому при необходимости можно найти кабель-каналы длиннее. Ширина и высота в сечении составляет от 10 до 60 мм, но и здесь могут быть исключения.

Наиболее популярными являются кабель-каналы П-образного сечения. П-образные кабель-каналы могут быть изготовлены со сплошными или перфорированными стенками. В качестве их достоинств можно отметить меньший вес и более низкую цену.

Размеры кабель-каналов П-образного типа и их полезное сечение:

ПрофильРазмер
(ширина × высота), мм
Полезное
сечение, мм2
Толщина
стенок, мм
 12х12  130
 15х10  135  1
 16х16  230  1
 20х10  180  1
 25х16  360  1,1
 25х25  563  1,1
 40х16  576  1,3
 40х25  900  1,3
 40х40  1440  1,3
 60х40  2160  1,7
 60х60  3240  1,7
80х40 2880 1,7
80х60 4320 1,7
100х40 3600 2
100х60 5400 2

*Полезное сечение кабель-каналов некоторых производителей, может отчичаться от приведенного в таблице.

Способ крепления к поверхности

В зависимости от материала поверхности, на которой надо закрепить кабель-канал, применяются разборные и неразборные крепления. К первым относятся дюбель-гвозди (6Ч40), металлические скобы или саморезы – для них в некоторых кабель-каналах с завода прорезаны отверстия. Неразборные крепления применяются на штукатурках и подобных материалах – к ним кабель-каналы просто приклеиваются (хотя тут надо учитывать вес короба с проводами).

Дополнительные элементы

Чтобы не приходилось вручную подрезать короба для поворотов или разветвлений магистрали, производители выпускают дополнительные элементы – поворотные углы, тройники, заглушки и т.п. для каждого из видов кабель-каналов. Они позволяют создать разводку любой сложности без ущерба для интерьера и потерь времени на монтаж.

Также предусмотрены отдельные крепления для розеток и выключателей – эти элементы электрической цепи монтируются в специальные элементы, что закрепляются непосредственно в кабель-канале.

Напольные и плинтусные кабель-каналы

Отдельной категорией идут напольные и плинтусные кабель-каналы.


Напольные кабель-каналы.

Все напольные и плинтусные кабель-каналы, также имеют свои дополнительные элементы упрощающие прокладку магистралей.

Плинтусные кабель-каналы внутри пустотелые и могут вмещать в себе много проводов. Это отличный вариант для прокладки антенного или компьютерного кабелей.



+ Плюсы кабель каналов

  1. Нет нужды штробить стены для укладки проводов.
  2. Уложенный кабель всегда открыт для осмотра – рядом всегда можно проложить дополнительную линию.
  3. Несмотря на кажущуюся мягкость, кабель-канал дополнительно защищает уложенные в нем провода от механических повреждений.
  4. Монтаж магистрали выполняется максимально быстро.
  5. Различные формы кабель-каналов позволяют вписать наружную линию электропроводки в большинство интерьерных решений.



- Минусы кабель каналов

  1. Иногда кабель-каналы совсем не смотрятся в интерьере помещения.
  2. Короб «забирает» у стены несколько сантиметров пространства.
  3. Кабель-канал легко случайно зацепить – сбить с крепления или поломать.
  4. Качественная прокладка возможна только при использовании большого количества дополнительных аксессуаров – поворотов, разветвлений и т.п.

Металлические короба – виды и размеры

Так как металлические лотки и короба предназначены для больших нагрузок, то необходимость их использования в бытовых условиях возникает достаточно редко. Виды и размеры металлических кабель-каналов преимущественно подходят для внешней и внутренней прокладки кабелей в производственных помещениях, где идут магистрали, состоящие из большого количества проводов. Чтобы материал коробов не ржавел, при их производстве применяется оцинкованная сталь. Как и у пластиковых, сечение металлических кабель-каналов П-образное – с крышкой или без нее.

В зависимости от условий использования, изготавливают перфорированные, гладкие и лестничные лотки. Первые проще монтировать и закреплять внутри них кабели, а вторые тяжелее и устанавливаются на специальные опоры.

Размеры кабельных лотков:

Размеры (ширина × высота × длина), ммТолщина металла, ммПолезная площадь сечения, см2
50×50×2500 0,55  24,22
100×50×2500 0,55 48,44
200×50×2500 0,7 98,44
300×50×2500 0,7 147,44
400×50×2500 1,0 198,44

Из-за большого веса приклеивание металлических коробов не практикуется – их крепят к поверхности анкерами, дюбелями или «садят» на болтовое соединение. Для монтажа гладких лотков применяются заранее закрепленные на поверхности полки или кронштейны.

Чаще всего металлические короба применяются для формирования электромагистралей в фальшполах или на подвесных потолках. Для их монтажа используются дополнительные блоки – поворотные, подъемные (для перевода проводов между плоскостями), разветвительные и т.п.



+ Плюсы металлических кабель каналов

  1. Выдерживают вес большого количества силовых кабелей.
  2. Позволяют легко проследить путь прокладки любого кабеля, обеспечивают простоту его монтажа и легкий доступ для проверки или замены.
  3. Дополнительный плюс к пожаробезопасности.



- Минусы металлических кабель каналов

  1. Большой вес предполагает более серьезные работы по монтажу.
  2. Сложнее обрабатывать при монтаже (если требуется обрезать).
  3. Такие виды кабель-каналов для электропроводки в обязательном порядке требуют наличия дополнительных комплектующих для монтажа поворотов и переходов.

Гофрированные пластиковые трубы

Если кабель-каналы, пластиковые или металлические, больше подходят для ровных поверхностей, то в случае частых переходов между плоскостями или поворотами их монтаж будет чрезвычайно затруднен из-за необходимости использовать большое количество дополнительных комплектующих. В таких условиях более подходящим материалом будут гибкие трубы, которые изгибаются под любым углом, а крепятся по всей длине на стандартные клипсы.

Внешне гофрированная пластиковая труба выглядит как эластичный канал круглого сечения. Применяется для прокладки любых кабелей и проводов, обеспечивая им дополнительную защиту от влажности и механических повреждений. Преимущественно используется при монтаже электроцепей со сложной траекторией прокладки проводов – фальшполы, подвесные потолки, электропроводка за гипсокартонными стенами.

Размеры и комплектующие

Для производства гофрированных пластиковых труб применяется ПВХ. Чаще всего применяются изделия с внутренним диаметром от 16 до 32 мм, но при выборе надо дополнительно обращать внимание на назначение гофры – она может быть легкой или тяжелой.

Первые это стандартные изделия, которые применяются для монтажа линий электроцепей внутри зданий. Тяжелые гофры дают более солидную защиту и могут использоваться вне помещений, а в отдельных случаях и под водой.

Так как в длинных магистралях протолкнуть провод через трубу без вспомогательных деталей не всегда получается, то дополнительно гофры могут комплектоваться зондами из металлической одножильной «стальки», впрочем, обычно у монтажников есть своя.

Размеры гофрированный труб для кабеля:

ЗаголовокНаружный диаметр, ммВнутрений диаметр, мм
Гофрированная ПВХ труба без зонда 16 10,7
20 14,1
25 18,3
32 24,3
40 31,2
50 39,6
63 5,6
Гофрированная ПВХ труба с зондом

 16  10,7
20  14,1
25  18,3
32  24,3
40 31,2
50 39,6
63 50,6



+ Плюсы пластиковых гофрированных труб

  1. Незаменимы для прокладки проводов на неровных поверхностях или при необходимости делать частые повороты магистрали.
  2. Обычно герметичны по всей длине, поэтому надежно защищают провода от повышенной влажности.
  3. Дополнительная защита кабелей от механических повреждений, а людей от поражения электрическим током.
  4. Крепление на клипсы одно из самых простых для монтажа и обслуживания – вставить или извлечь из них гофру можно без дополнительных инструментов.
  5. Плюс к противопожарной безопасности – пластик, из которого изготавливается гофра, содержит присадки, препятствующие горению. При замыкании проводки гофра не вспыхнет, а просто расплавится.



- Минусы пластиковых гофрированных труб

  1. Плохо переносят отрицательные температуры – при переохлаждении теряют упругость и ломаются, поэтому больше подходят для внутренних работ.
  2. При чрезмерно большом количестве поворотов и изгибов протяжка кабеля внутри гофры будет сильно затруднена, а иногда и невозможна, поэтому придется сначала затягивать внутрь провода и потом выполнять общий монтаж.

Гофрированные металлические трубы

Отличительная особенность металлорукавов от пластиковых труб – в способе изготовления. Если последние полностью цельные и герметичные, то металлические скручиваются из стальной оцинкованной ленты, что и определяет преимущества и недостатки использования.

Размеры металлоруковов для кабеля:

Наружный диаметр, ммВнутренний диаметр, мм
11,6 7,8
13,9 9,1
15,9 10,9
18,9 14,9
21,9 16,9
24 18,7
26 20,7
30,8 23,7
38 30,4
44 36,4
58,7 46,5

Все остальные параметры схожи с трубами из ПВХ.



+ Плюсы гофрированных металлических труб

  1. Более надежная защита проводов от механических повреждений.
  2. Если металлорукав заземлить, то он будет выступать в качестве дополнительного электромагнитного экрана – в некоторых случаях, при прокладке информационных кабелей, это существенное преимущество.
  3. Простота монтажа.



- Минусы гофрированных металлических труб

  1. Так как труба не цельная, то ее не получится использовать в условиях, требующих герметичного соединения.
  2. Вес и стоимость выше чем у пластиковых аналогов.
  3. Невосприимчивы к отрицательным температурам.

Гладкие жесткие трубы для электропроводки

Гладкие жесткие трубы применяются для максимальной защиты прокладываемой электропроводки и удобства ее обслуживания. Если в стене замуровать провода в жесткой трубе, то получаем все преимущества скрытой проводки, но в случае необходимости ремонта не придется штробить стены – кабели просто вытягиваются для ремонта или замены.

Размеры жестких труб для кабеля:

Наружный диаметр, ммВнутренний диаметр, мм
16 13,6
20  17,0
25 22,0
32  28,4
40  36,2
50  46,4
63 56,5



+ Плюсы гладких жестких труб для электропроводки

  1. Даже в случае серьезного замыкания предохраняют человека от поражения электрическим током.
  2. Плюс к пожаробезопасности.
  3. Сравнительно невысокий вес и затраты на монтаж.



- Минусы гладких жестких труб для электропроводки

  1. Жесткие трубы требуют применения дополнительных аксессуаров для создания поворотов и дополнительных разветвлений линии.
  2. При большом количестве поворотов сложно протягивать провода.
  3. Для монтажа нужны дополнительные комплектующие: углы, заглушки, тройники и т.п.

Это все самые распространенные виды и типы кабель-каналов для электропроводки в бытовых и промышленных условиях. Какие из них использовать надо решать в каждом конкретном случае отдельно – в зависимости от конкретных условий.

Вам будет интересно

srbu.ru

виды (пластиковый, герметичный металлорукав, плинтус-короб), размеры » Аква-Ремонт

Электрическая проводка является источником повышенного риска с точки зрения пожарной безопасности. Короткое замыкание между двумя проводниками противоположных полюсов приводит к нагреву и воспламенению изоляции. Кроме того, соприкосновение с оголёнными проводниками представляет опасность для здоровья и жизни человека. Чтобы понизить уровень опасности и сделать эксплуатацию электропроводки безопасной, её укладывают в специальные пластиковые короба. О них и пойдёт речь далее.

Что такое короб для электропроводки

Электромонтажный короб, или кабель-канал, представляет собой электротехническое изделие, предназначенное для установки кабелей и проводов на стены, пол или потолок. Форма кабель-канала может быть прямоугольной или треугольной, поперечное сечение выглядит как замкнутый профиль, внутри которого прокладываются силовые или слаботочные провода. В отличие от гофры, которая выполняет сходные функции, электромонтажный короб является разборным и состоит из внутренней полости канала и крышки. Основное место применения электротехнического короба — организация сетевого обеспечения там, где внутренняя проводка не считается целесообразной.

Силовые или слаботочные кабели разводятся в коробах в тех случаях, когда монтаж скрытой проводки не является целесообразным

Преимущества электротехнического короба

Главные достоинства расположения проводки в кабель-канале заключаются в следующем:

  • простота монтажных работ;
  • мобильность;
  • доступность коммуникаций для модернизации или ремонта;
  • возможность установки в хорошо отделанных помещениях. Электросеть, упакованная в короб, имеет вполне приемлемый эстетический вид;
  • масштабируемость. При правильном расчёте размера короба всегда остаётся возможность для прокладки дополнительных кабелей и проводов в случае возникновения необходимости в будущем.

Благодаря гибкости процесса инсталляции технология применения электромонтажных коробов получила широкое распространение как в производственном, так и в жилом секторе.

При возникновении каких-либо неполадок подозрительный участок кабельной сети легко вскрыть, чтобы устранить возникшую неисправность

Кроме всего прочего, пластиковые короба имеют низкую себестоимость и в значительной степени снижают риск механического повреждения проводки.

Они надёжно укрывают силовые линии от открытого контакта с человеком, для которого электрический ток представляет опасность.

Устройство кабель-канала

Электротехнической промышленностью выпускаются различные виды монтажных коробов из различных материалов. Основная масса производится из пластика и металла. Но иногда короба изготавливают из электротехнического картона, стекловолокнистых материалов и даже из дерева.

В зависимости от размеров и предназначения существуют различные виды кабель-каналов. Но общим конструктивным принципом короба считается его замкнутость и способность вмещать линии электропередач в закрытом пространстве. В отличие от лотков, которые служат для опоры электропроводки при монтаже, кабельные каналы укомплектованы крышками, которые должны легко сниматься и надеваться. Крепление крышки может быть на защёлках, шурупах, болтах, а также на клею или на хомутах.

Фотогалерея: виды кабельных каналов

Видео: устройство кабельной проводки в пластиковых коробах под дерево

Выбор короба для электропроводки и расчёт его размеров

Для того чтобы выбрать оптимальный вид и размер кабель-канала, рассмотрим основные виды монтажных коробов в свете их предназначения и применения.

Металлические короба

Материалом для производства таких коробов служит прокатная листовая сталь. Чаще всего применяют оцинкованные листы, срок их службы превосходит обычный металл. В зависимости от предназначения бывают перфорированные и цельнометаллические короба. Преимуществом перфорированных изделий считается меньший вес, цельнометаллические короба отвечают более высоким требованиям безопасности. Существуют также герметические рукава из металла, которые служат для разводки кабелей на особо опасных участках — в непосредственной близости с водопроводными, газовыми и другими приборами.

Металлические короба применяются в местах повышенной опасности возгорания или при возможном контакте с агрессивными химическими веществами

Деревянные кабель-каналы

Современной промышленностью короба из дерева не выпускаются. В некоторых особых случаях мастера самостоятельно монтируют кабель-канал из деревянных элементов, исходя из конкретики ситуации. При этом используется принцип «пенала». Основное требование к такому коробу — возможность быстрого доступа к скрытой в нём проводке.

Пластиковые монтажные короба

Короба из пластмассы пользуются на сегодняшний день самым широким спросом. Благодаря низкой цене, удобству использования, внешним данным и высокой надёжности, пластиковые кабель-каналы приобрели большую популярность как среди строителей, так и среди профессиональных электриков.

Производители выпускают широкий ассортимент пластиковых кабельных каналов разнообразных форм и размеров

Многообразие размеров, форм и расцветок пластмассовых коробов позволяет подобрать нужный вид кабель-канала для решения любой задачи. Пластик, из которого они выпускаются, обладает различными свойствами — от повышенной пожарной безопасности до водонепроницаемости. Качественная пластмасса имеет хорошие экологические показатели, не вредна для здоровья и не содержит вредных летучих веществ.

Огромным плюсом пластиковых электромонтажных коробов является доступность многочисленной фурнитуры: наружных и внутренних угловых переходников, заглушек, соединительных муфт. Всё это значительно облегчает труд монтажника, ускоряет время установки и придаёт линии электропередачи законченный вид.

Для того чтобы кабельная трасса смотрелась законченной и эстетически привлекательной, производители выпускают разнообразные аксессуары и фурнитуру к пластиковым коробам

Кроме всего прочего, пластик очень прост в обслуживании, не накапливает пыль, моется и при необходимости быстро заменяется.

Как рассчитать размер кабельного канала

Для того чтобы правильно подобрать размер кабель канала, нужно заранее знать количество проводов, которые будут в нём располагаться. Одним словом — нужна продуманная электрическая схема, рабочий проект, в соответствии с которым приобретается электротехническое оборудование. Обычно объём короба определяют исходя из сечения проведённых в нём кабелей. К нему добавляется допуск (при необходимости) для закладки двух-трёх проводов в будущем. Не секрет, что со временем наше жилище обрастает всё новыми видами коммуникаций. Ещё вчера никто не слышал об интернете, а сегодня он в каждом доме, а это значит, что есть необходимость провести ещё один дополнительный кабель к рабочему столу.

При необходимости в кабель-канале можно оставить запас на 2–3 провода для будущего расширения сети

При выборе короба нужно учитывать и назначение проводов, которые будут в нём находиться. Так, для слаботочных кабелей совсем необязательно покупать металлический или герметический кабель канал. Нет нужды тратиться также и на теплостойкий короб — в телефонных, телевизионных и компьютерных проводах протекают малые токи, которые не опасны с точки зрения возгорания. Зато при прокладке силовых линий нужна именно максимальная степень защиты от коротких замыканий, приветствуется герметичность и негорючесть материала.

Виды крепления крышки кабель канала

Крышка монтажного кабель канала должна плотно закрепляться на коробе. Для этого используются разнообразные способы и приспособления.

  1. В металлических коробах чаще всего используются винтовые крепления — болты, шурупы, а также — хомуты и защёлки.
  2. В пластмассовых изделиях больше всего распространено крепление при помощи защёлок или плотного прилегания крышки на основной корпус.

    В пластиковых коробах крышка чаще всего крепится на защёлки в пазах корпуса

  3. Иногда, при особо малых размерах короба, крышка приклеивается на водостойкий клей, который можно без ущерба для конструкции применять несколько раз. В основном рекомендуется клей на основе ПВА. Он прекрасно держит крышку, но при необходимости её можно легко снять, очистить от старого клея и закрепить снова тем же способом.

Особой популярностью пользуются сегодня кабель каналы, совмещённые с другими элементами интерьера. Ярким примером такого симбиоза служит пластиковый или деревянный плинтус, внутри которого предусмотрено пространство для прокладки кабелей. Причём это относится не только к напольным плинтусам, но и к потолочным.

Новые кабели в комнате удобно заложить в специальные каналы напольного плинтуса

Это тем более удобно, что после установки плинтуса можно неоднократно снимать его верхнюю крышку и добавлять (или уменьшать) количество проводов до тех пор, пока позволяет свободное пространство. Правда, при этом нужно соблюдать осторожность, чтобы не повредить пластмассовые пазы, в которых она крепится.

В деревянных плинтусах крышки нет, прокладка провода может осуществляется только один раз, во время его установки.

В деревянный плинтус кабель можно уложить только во время ремонта помещения

Важной характеристикой монтажного короба является его стойкость к горению. Металлический кабель канал имеет в этом смысле большое преимущество перед всеми остальными. В то же время, разработаны и испытаны пластики, которые не только препятствуют горению, но и являются «самозатухающими», т. е. гасящими образовавшийся огонь. Стоимость таких изделий несколько выше, но в местах повышенного риска возгорания не стоит экономить на безопасности. Соответствие кабель-канала имеющимся требованиям можно уточнить в техническом паспорте изделия.

Документом, регулирующим противопожарные нормы при прокладке кабелей и кабель каналов, является Федеральный закон № 123 «Технический регламент о требованиях пожарной безопасности». Основные требования изложены в ст. 82. Пункты 6,7,8. А также в «Своде правил 6.13130.2009.», разработанных МЧС России.

Производители кабель каналов

С тех пор как возможность применения кабельных коробов была сформулирована и одобрена на законодательном уровне, спрос на них вырос до небывалых размеров. Поэтому все ведущие электротехнические компании наладили производство и сбыт этого вида продукции. Была проведена строгая сертификация и испытания каждого вида каналов, поэтому информации, предоставленной в техническом паспорте монтажного короба, можно смело доверять.

Из зарубежных фирм, которые у всех на слуху, достойным производителем являются компании LEGRAND, SIMON ELECTRIC, FERON и другие.

Из отечественных производителей можно выделить такие компании как «Национальная электротехническая компания Морозов», фирма «ЭРА» и компания «РОСЭЛ» и многие другие.

Видео: наружная проводка в деревянном доме в кабель-канале

Последовательность работ по монтажу электротехнического короба

Установка монтажного короба происходит в несколько этапов.

  1. Подготовительные работы.
  2. Крепление короба.
  3. Укладка кабелей.
  4. Крепление крышки.

Львиная доля подготовительных работ для установки короба под электропроводку заключается в разумном планировании местонахождения кабельной сети.

Следуя правилам безопасности, рекомендуется избегать прокладки трассы в местах водоснабжения и газового оборудования, вблизи нагревательных приборов. Не стоит также забывать, что при возникновении аварийной ситуации через систему кабель каналов распространяется дым, способный причинить вред здоровью человека. Всё это должно учитываться при разработке проекта энергообеспечения.

Непосредственно на местности зона установки коробов должна быть предварительно размечена. При этом соблюдаются вертикальность и горизонтальность участков трассы. Повороты и дополнительные отводки предпочтительно производить под прямым углом, по кратчайшему расстоянию.

Монтаж кабельной трассы производится в следующей последовательности:

  1. Разобрать, сняв с него верхнюю крышку.
  2. Закрепить короб на стене. Расстояние между креплениями принято не менее 0,5 м. На многих изделиях есть отверстия для крепежа, их можно использовать, но при этом всегда стоит делать поправку на конкретную ситуацию.

    Крепить короб лучше всего через каждые 50 см

  3. Для крепления можно использовать шурупы, дюбель-гвозди, анкеры или хомуты. Тонкие и лёгкие пластмассовые короба могут крепиться клеем или двухсторонним скотчем. Но при этом нужно следить, чтобы контакт с поверхностью стены был надёжным.

    Поверхность стены нужно очистить и обезжирить, чтобы контакт с плоскостью короба был максимально плотным

  4. Укладка проводов. Провода можно закладывать по одному или жгутом, перевязанным в нескольких местах. Желательно подписать каждый кабель или смонтировать специальные бирки, чтобы упростить работу тем, кто в будущем будет разбираться со схемой проводки.

    Маркировка проводов должна содержать понятные обозначения и быть защищённой от истирания со временем

  5. Установка крышки. Рекомендуется смазывать запорные пазы или защёлки специальным герметиком. Это усилит защитные свойства крышки — предотвратит попадание пыли и влаги.

    Края монтажного короба перед закрытием можно смазать герметиком

Видео: установка короба под проводку

Использование электромонтажных коробов для установки и дополнительной изоляции сетевых линий энергоснабжения обеспечивает надёжное размещение проводников тока, их сохранность и длительный срок эксплуатации.

Оцените статью: Поделитесь с друзьями!

aqua-rmnt.com
