При проведении ремонта в квартире особое внимание уделяется электромонтажным работам. Необходимо качественно провести электропроводку, установить точки подключения, обеспечить безопасность жильцов. Подключение распределительной коробки позволит облегчить проведение таких работ в последующем и присоединение новых электроточек.
Распредкоробка: каково назначение
Этот соединительный бокс имеет множество названий, например, распаячная или ответвительная коробка. В него поступает основное напряжение из источника, а затем оно распределяется по отдельным электрическим линям – на розетку или выключатель.
Данная точка позволяет получить легкий доступ к соединениям проводов, проверить их корректность и внести исправления в неисправных узлах, что видно по фото распределительной коробки.
Если проводить линию непосредственно от щитка, то это будет трудоемко, потребуется дополнительное штробирование стен, использование большого количества кабеля. Да и в случае возгорания и повреждений в соединениях, вам не потребуется вскрывать проводку. Проверить целостность электрокреплений можно быстро, вскрыв ответвительный блок.
Некоторым может показаться, что наличие такого отсека не впишется в интерьер, он будет выделяться на фоне стены или потребует больших усилий.
Но всегда есть возможность эстетично оформить крышку, задекорировать под выбранный стиль комнаты. Затраченные усилия и время окупятся в будущем.
Разновидности электрокоммутатора
Боксы для соединения проводки могут быть разных видов. Они выбираются в зависимости от поставленной задачи в процессе электромонтажа.
Способ монтажа
В зависимости от того, какая схема распределительной коробки используется и как она устанавливается, различают наружные и внутренние боксы.

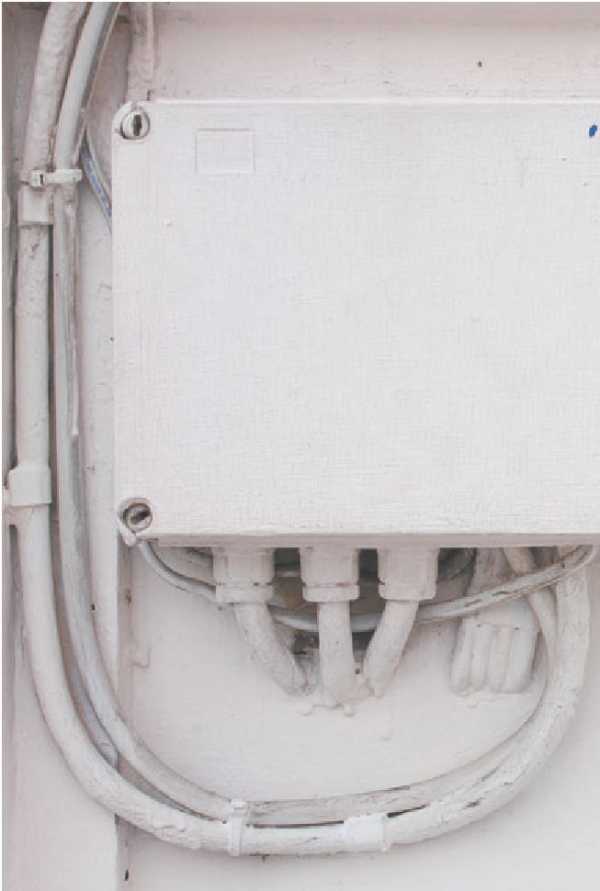

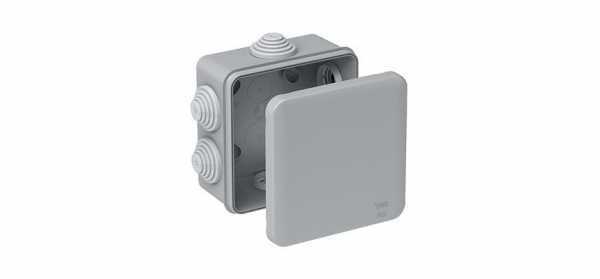

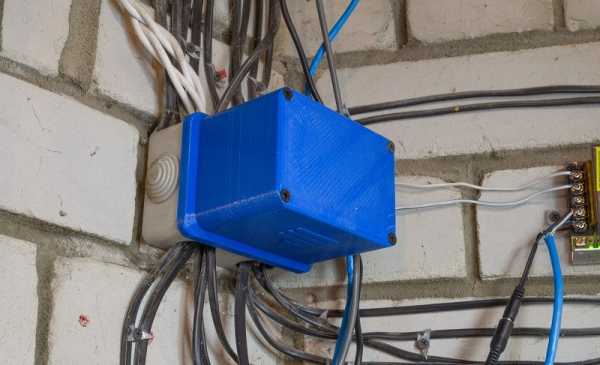

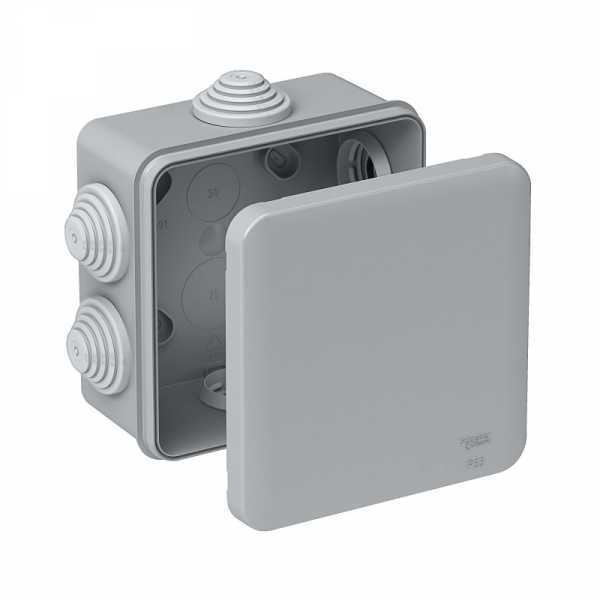

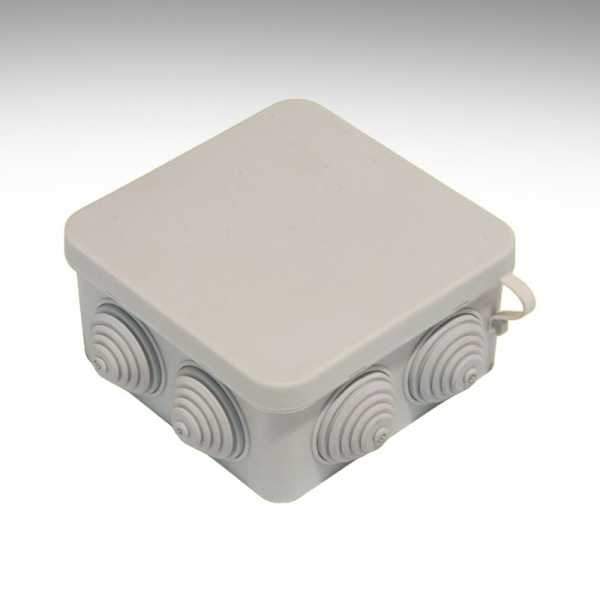

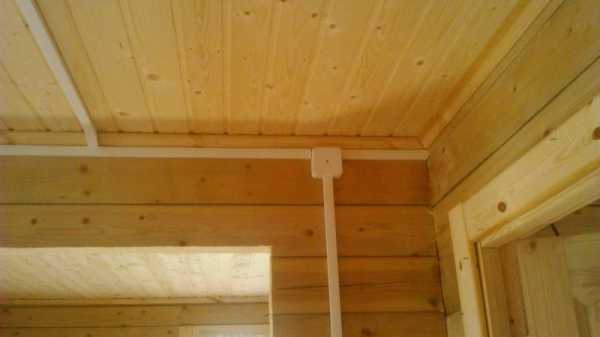

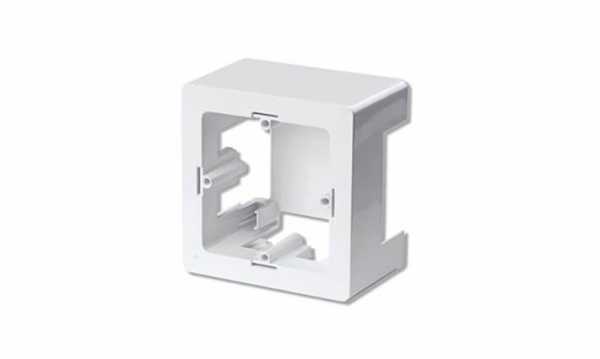

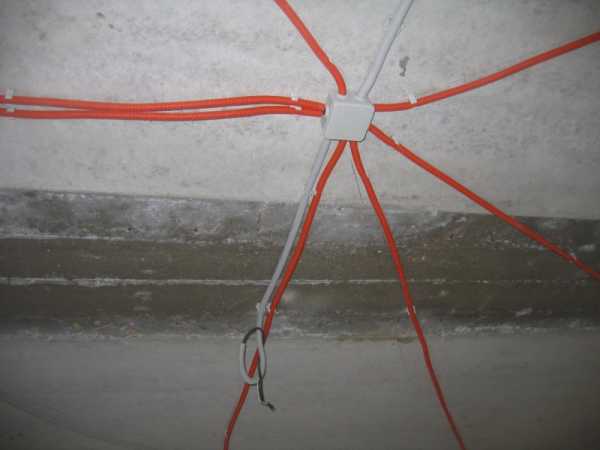

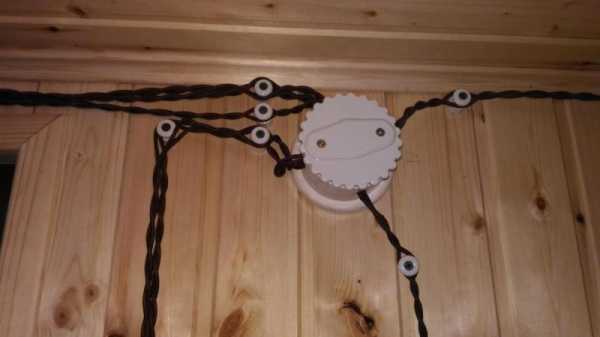

Коробка, предназначенная под проводку открытого типа (наружная установка), ставится непосредственно на плоскость стены. Основание бурить заранее не надо, поскольку крепление производится на стену с использованием крепежных приспособлений.

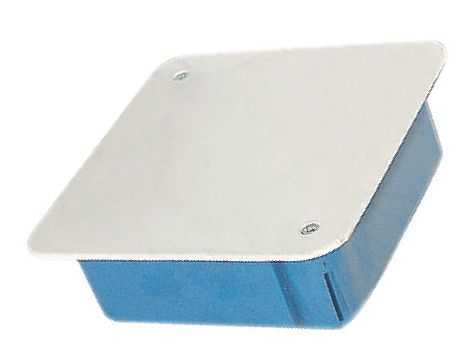

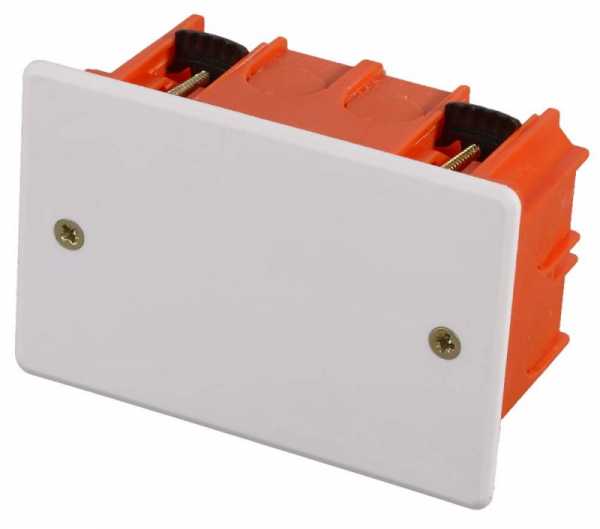

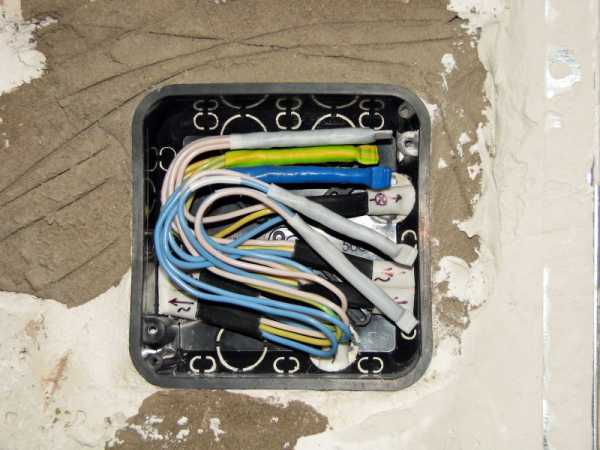

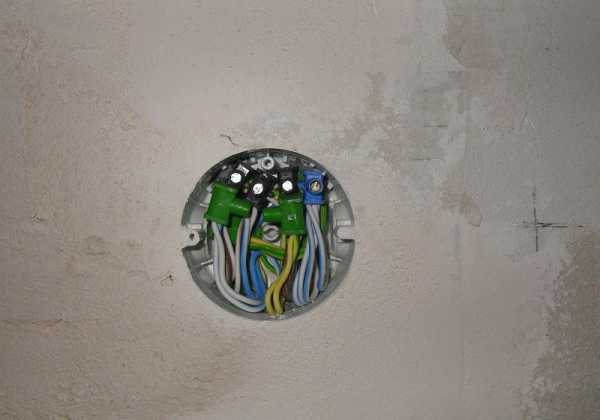

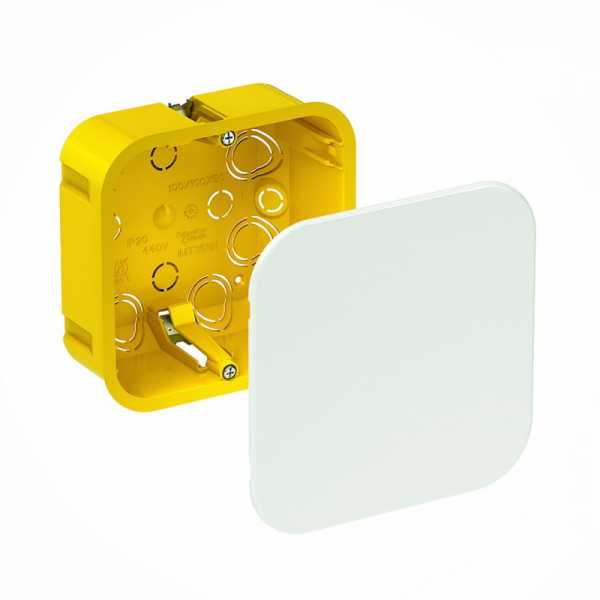

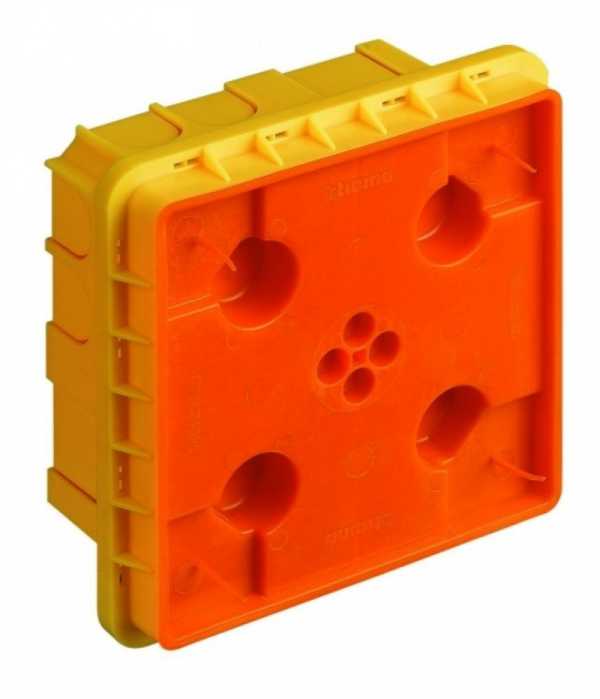

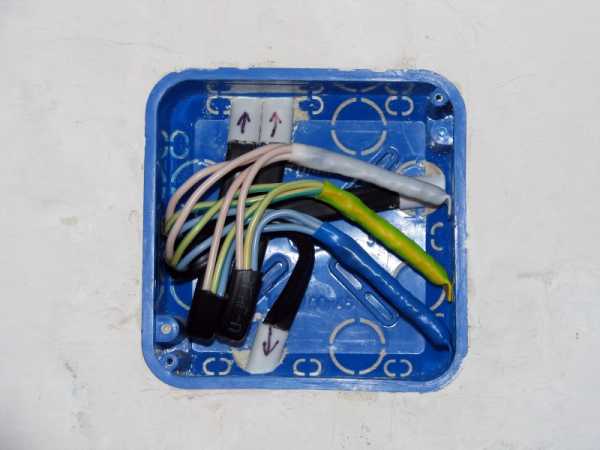

Для внутренней установки используются модели под скрытую проводку. Они ставятся в предварительно обустроенной ячейке, которую высверливают, например дрелью с коронкой. В гипсокартоне и других более мягких листовых материалах место для монтажа требуется аккуратно вырезать.
Материал
Коробки достаточно прочные, обладают хорошими изоляционными характеристиками. В отличие от металлических образцов, они более устойчивы к влажным условиям. При возгорании пластик не горит, но начинает плавиться.

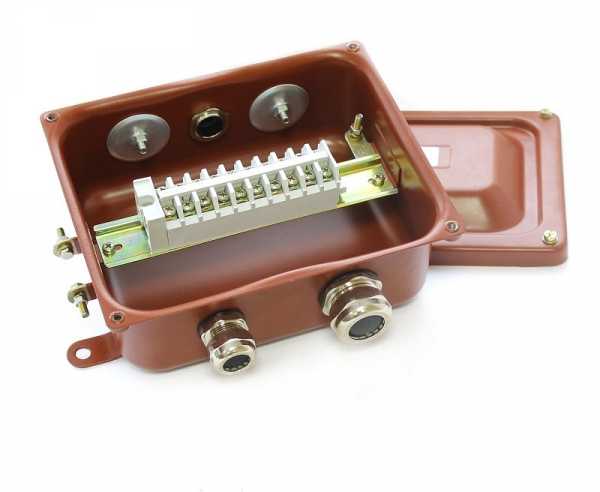

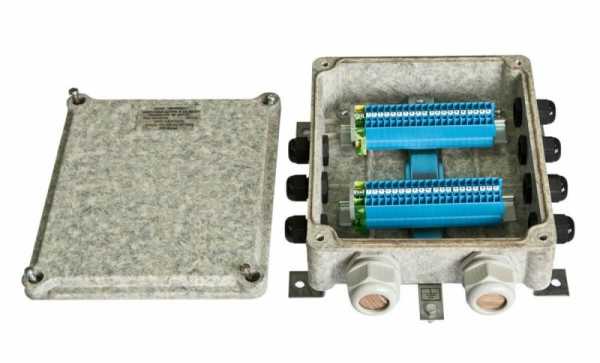

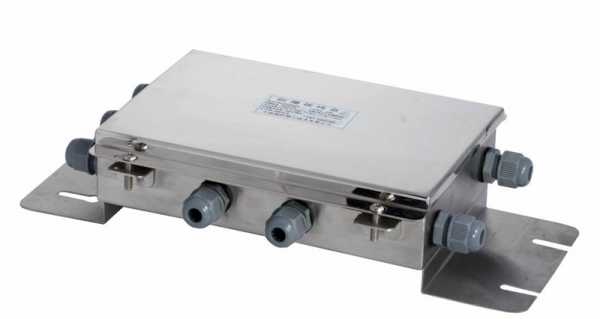

Большую защиту для соединений обеспечивают металлические боксы. Для этого выбирают стойкую к коррозии луженую сталь или сплавы алюминия. Во время пожара обеспечивается хорошая защита соединений, что даст время на отключение питания.

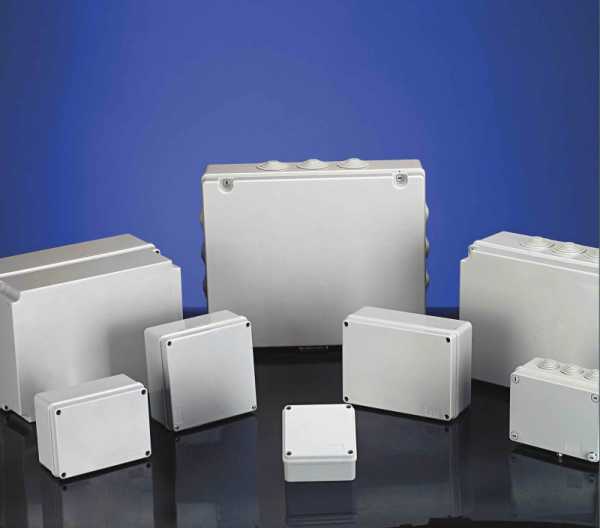

Габариты и форма

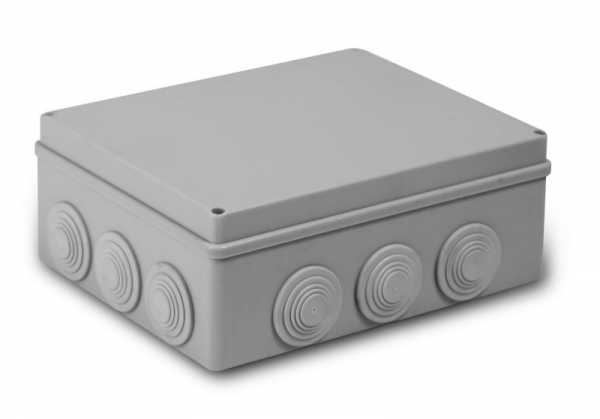

Размеры распределительных коробок определяются условиями эксплуатации. Влияют число вводов, класс безопасности, цель применения. Для квартиры надо выбирать изделия более 100 мм в диаметре с 2-4 вводным отверстиями.
Наибольшее число вводов, которые могут быть оборудованы – 16, но при этом размеры по ширине и глубине монтажа будут возрастать.

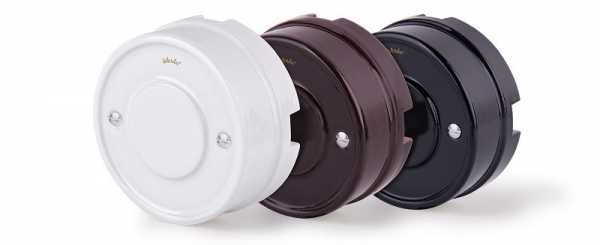

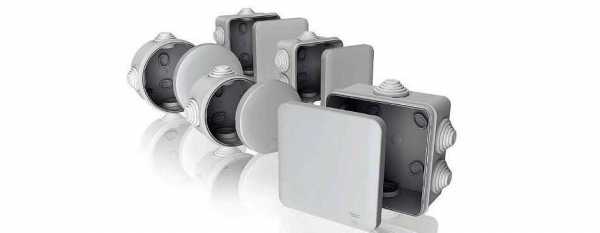

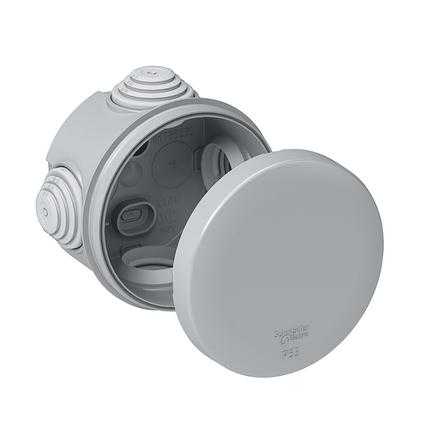

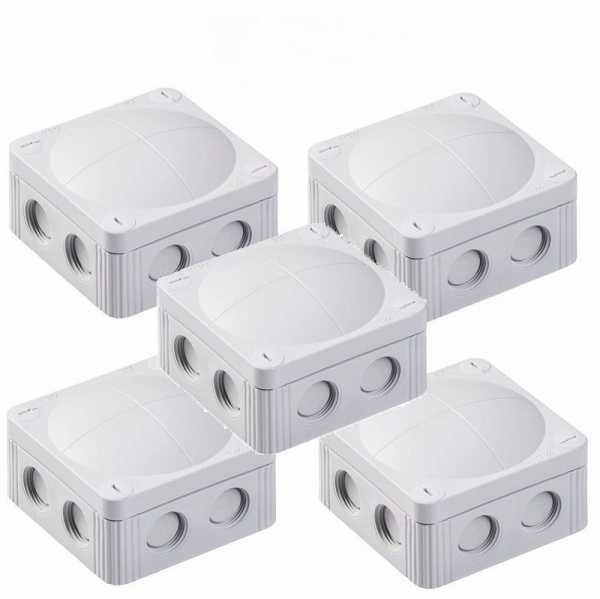

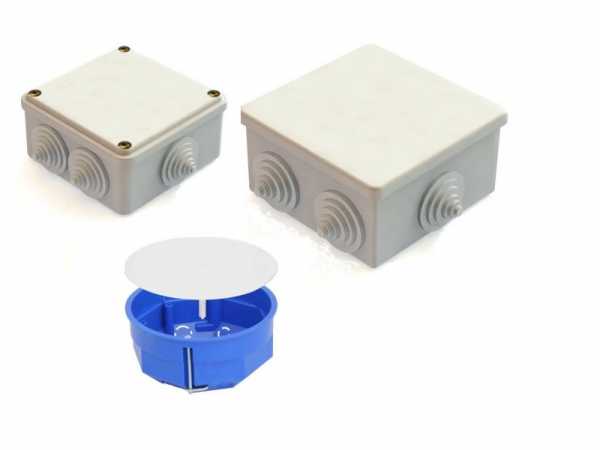

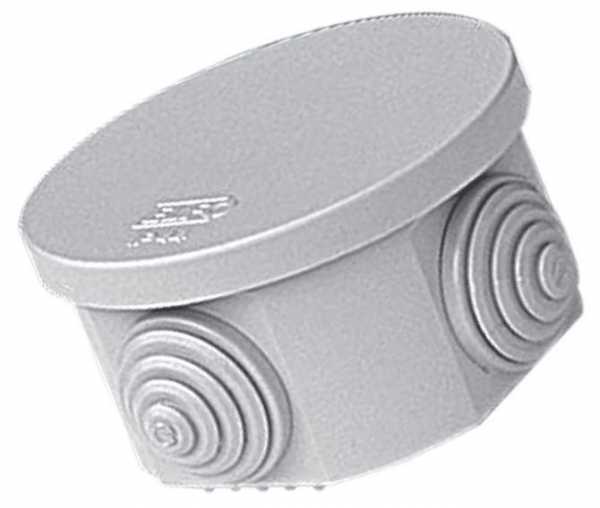

Коробки могут быть круглыми и квадратными, встречаются и прямоугольные образцы. При работе с внешней проводкой этот фактор не имеет технического значения, а выбор определяется эстетичностью крепления. А вот при внутреннем монтаже легче пользоваться круглой конструкцией, так как отверстие такой формы пробурить намного проще.

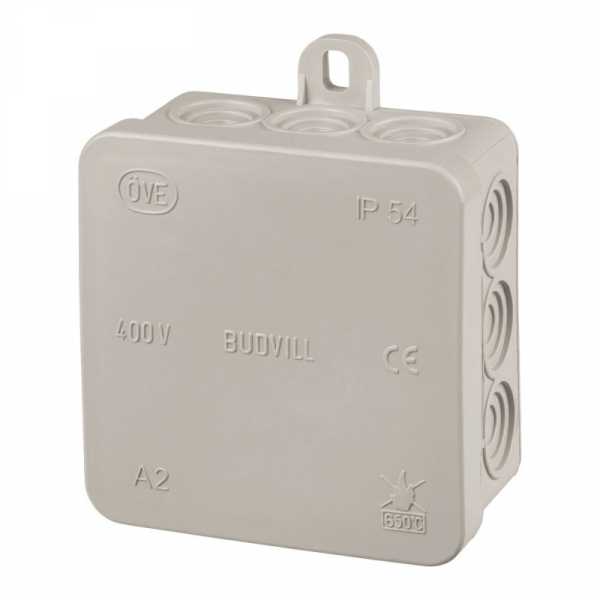

Степень защиты
Данные коммутаторы играют роль не только упрощения электромонтажных работ, но и обеспечивают безопасность эксплуатации. Поэтому соединение проводов в распределительной коробке должно быть надежно защищено.
Следует учитывать класс изделий:
- в помещениях без влажности эксплуатируются образцы IP 20 и IP 30;
- на улице и во влажных помещениях с защитой навесом от прямого воздействия воды применяют IP 44;

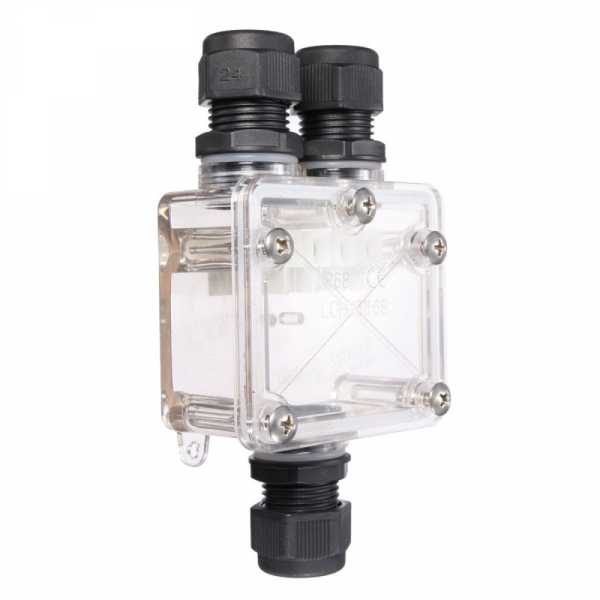

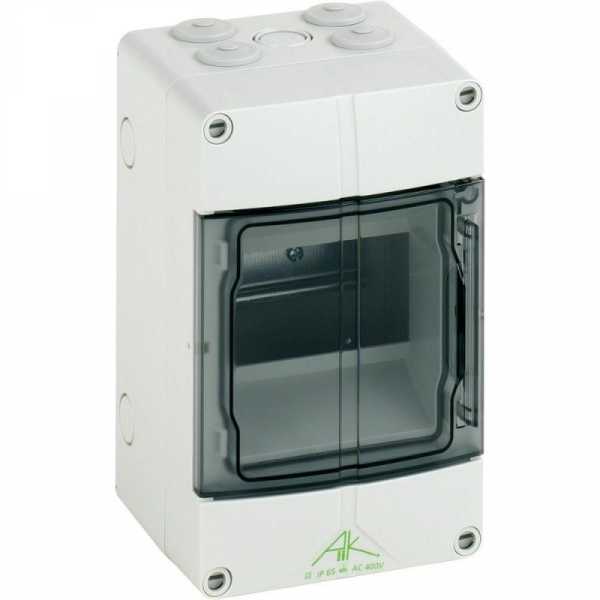

- полная защита от влаги и атмосферных осадков – класс IP 55. Такой вариант часто используют при бытовом электромонтаже;
- на улице, в грунте применяют IP 67;
- использование с подводным погружением – IP 68.
Особенности монтажа

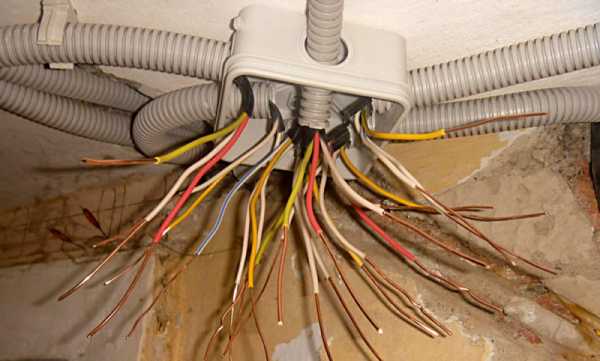

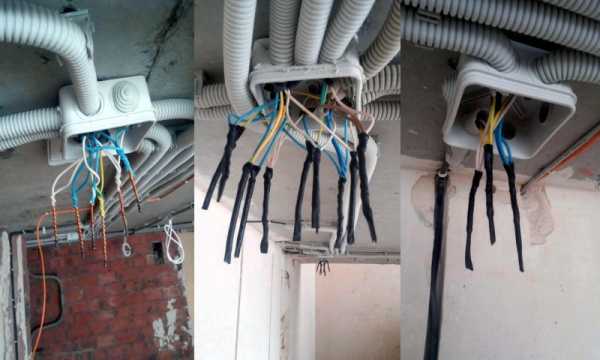

В процессе установки коммутатора надо продумать, как соединить провода в распределительной коробке. Самым надежным приемом признана сварка. Достаточно хорошие показатели безопасности демонстрирует пайка. А вот скручивание и клеммное подключение применяются только во внутренних работах.
При этом надо принимать во внимание и место установки. Например, при использовании изделия класса IP 55 на улице клеммные и скруточные соединения могут ослабляться и снижать эффективность монтажа.

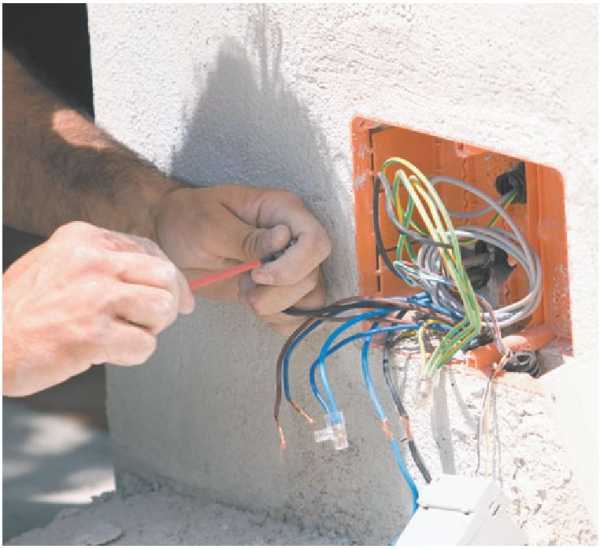

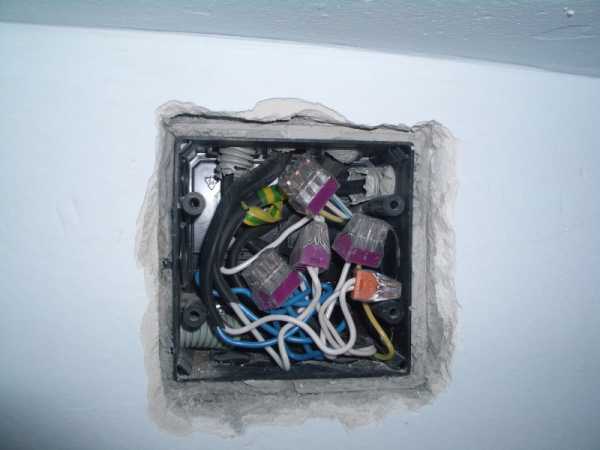

Если вы ставите изделие внутреннего крепления, то сначала перфоратором с коронкой обустраивается ниша с извлечением высверленного бетона. От отверстия выводятся штробы для прокладки кабеля. Провода укладываются в эти траншеи с выводом внутрь отверстия на 100-150 мм. Концы проводов надо завести в специальные отверстия коробки.
Для крепления коробки в отверстии целесообразно использовать алебастр или гипс. Затем все провода соединяются, а бокс прикрывают крышкой.

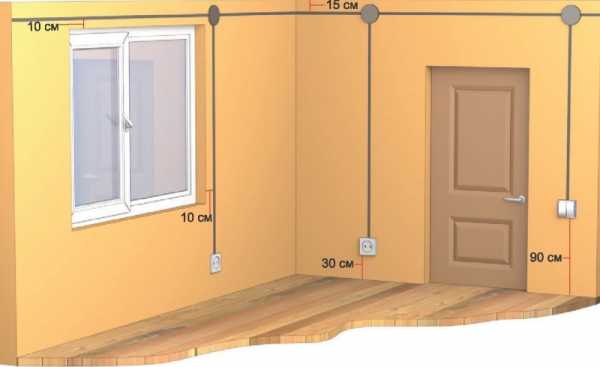

В процессе монтажа рекомендуют руководствоваться такими правилами:
- коробка ставится на 100-150 мм ниже уровня потолка;
- бокс не следует закрывать отделочным материалом, к нему должен быть постоянный доступ;
- для скрытой установки глубина отверстия должна позволять вставить приспособление без существенного выхода за уровень стены;
- для наружного крепления нужно заранее отметить место монтажа;
- декоративная крышка поможет украсить конструкцию;
- при нанесении отделочного материала, например обоев или декоративной штукатурки, надо запомнить место расположения коммутатора;
- в процессе эксплуатации требуется периодическое обслуживание – подтягивание соединений, контроль нагрева.
Ответвительные боксы являются важным конструктивным элементом, который должен обязательно оборудоваться в процессе электромонтажных работ. Использование данных коробок позволяет существенно повысить надежность электросети после проведения ремонтных мероприятий в доме.

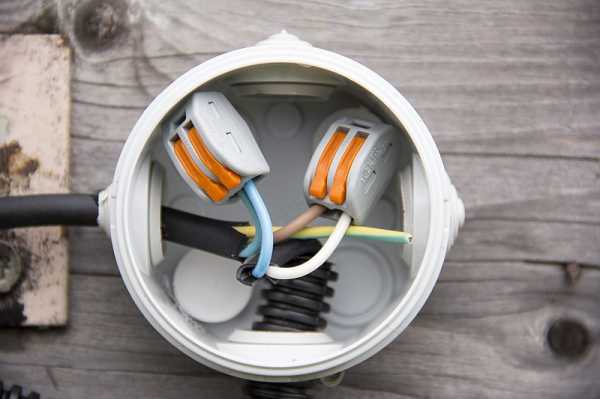

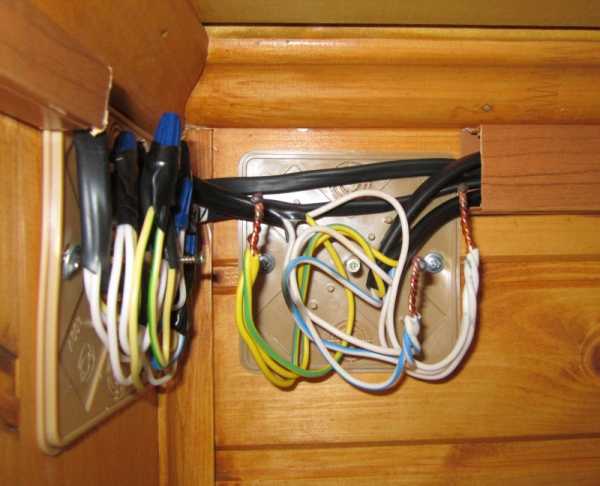

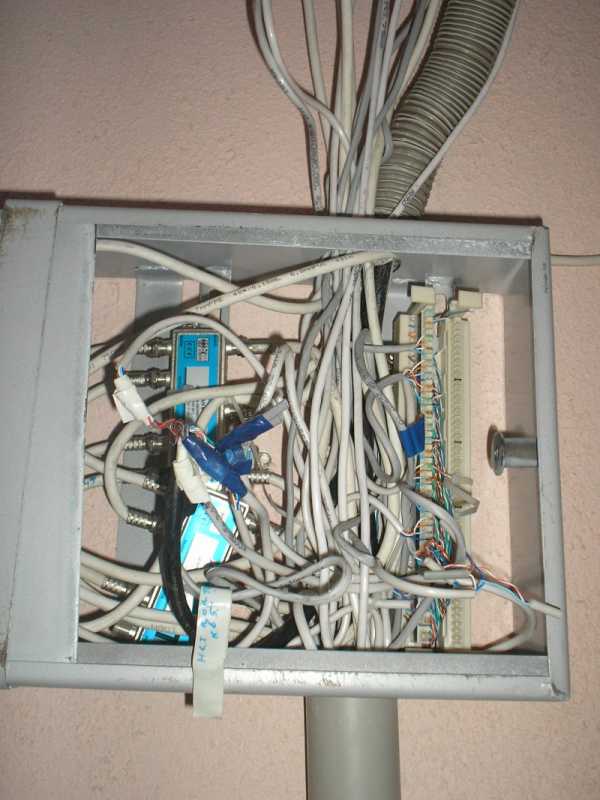

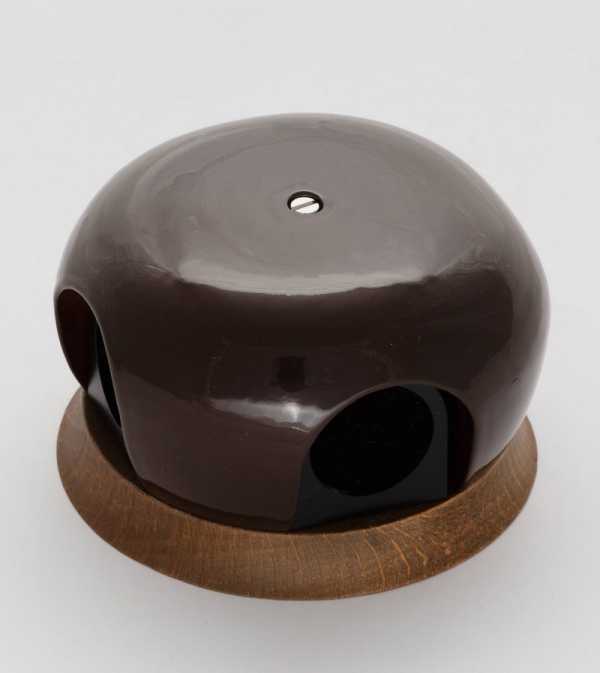

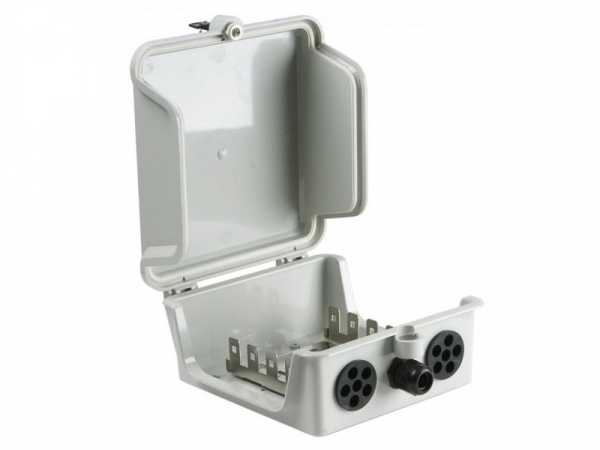

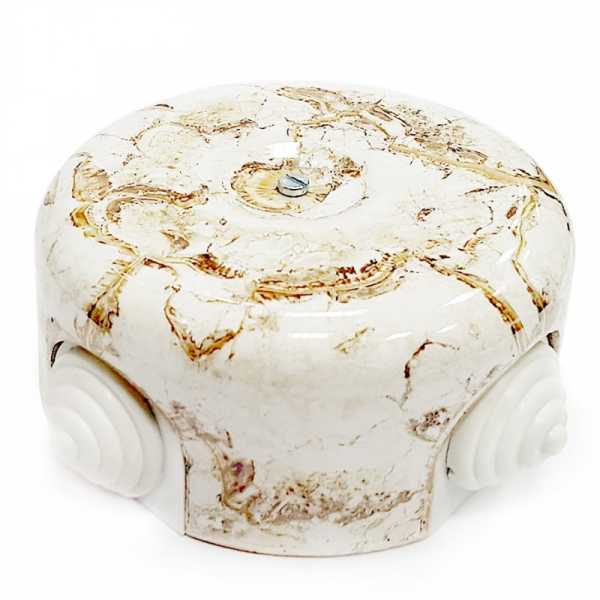

Фото распределительной коробки
Также рекомендуем посетить:
mojdominfo.ru
Виды распределительных коробок
Распределительные коробки – это специальные электромонтажные изделия, которые используются в прокладке электрических проводов и выполняют роль коммутатора. Данные устройства разводят кабель к нескольким точкам электричества, которыми являются различные электроприборы (светотехника, бытовая техника и др.). Правильный подход к использованию распределительных коробок значительно уменьшает финансовые вложения в монтаж электрической проводки.
Принцип классификации распределительных коробок
Распределительные коробки бывают нескольких типов, которые отличаются между собой способом монтажа.
Существуют следующие типы данных изделий: открытые и закрытые. Первый тип устанавливается на стенах и потолке так, что корпус коробки просто прикладывается и закрепляется. Применяется в открытой электрической проводке. Второй тип монтируется вглубь стены или потолка в заранее подготовленное углубление, которое соответствует размеру коробки.
Материал изготовления распределительных коробок
Изготовление коробок происходит лишь из тех материалов, что способны создать надежную защиту от внешних механических воздействий на протяжении всей эксплуатации. Таким материалом является пластмасса или металл. В роли металла выступает луженая сталь с антикоррозийным покрытием (краска или грунт) или же сплав из алюминия.
Распределительная коробка имеет плотно закручивающуюся крышку, которая оснащена прокладками для изоляции. Вводы изделия герметичны и отличаются высокой степенью защиты от пыли и газов. Прочный металлический корпус дает возможность обесточить электропроводку во время пожара, поскольку довольно долгое время обеспечивает хорошую защиту от огня.
Коробки из современного пластика также гарантируют достойную защиту. Например, такой материал, как литой фторопласт, а также полипропилен, устойчивы к влиянию активных химических веществ. Отличительной особенностью неметаллических распределительных коробок является возможность нахождения в среде высокой влажности в течение долгого времени. Металлические коробки не отличаются такими характеристиками, ведь подвержены коррозии. Относительно прочности пластик, безусловно, уступает металлу. Хотя, для бытового применения это не столь важная характеристика.
Конструктивные особенности распределительных коробок

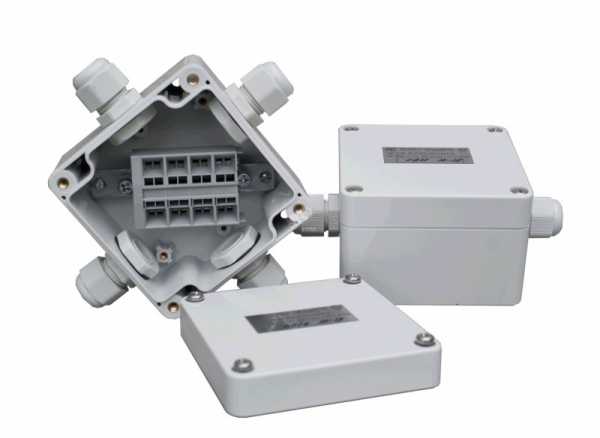

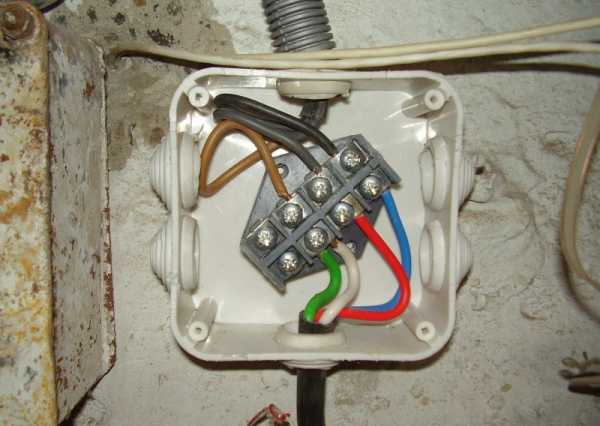

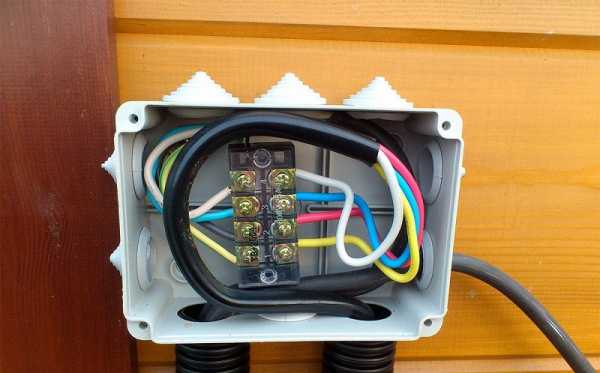

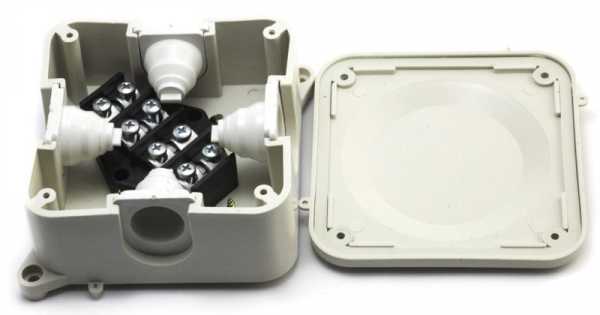

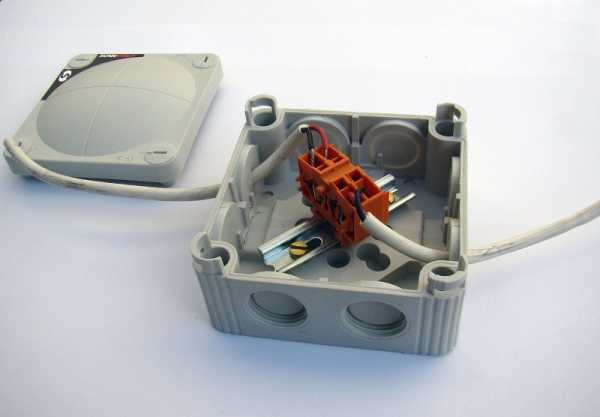

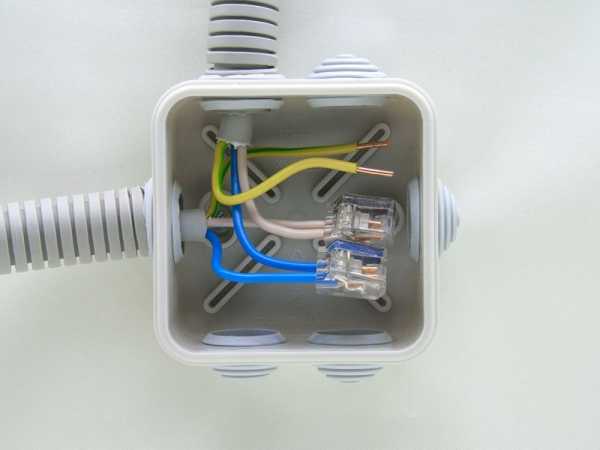

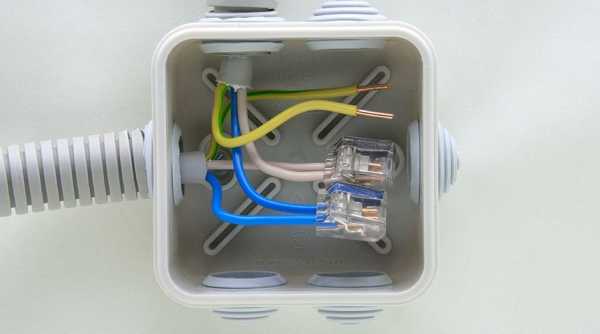

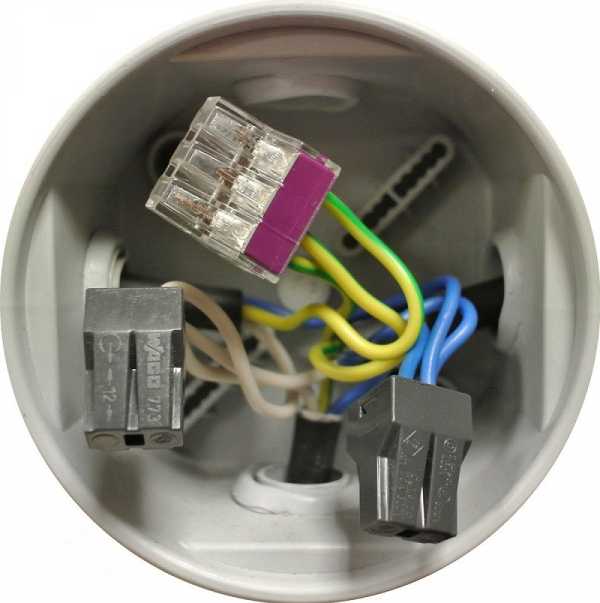

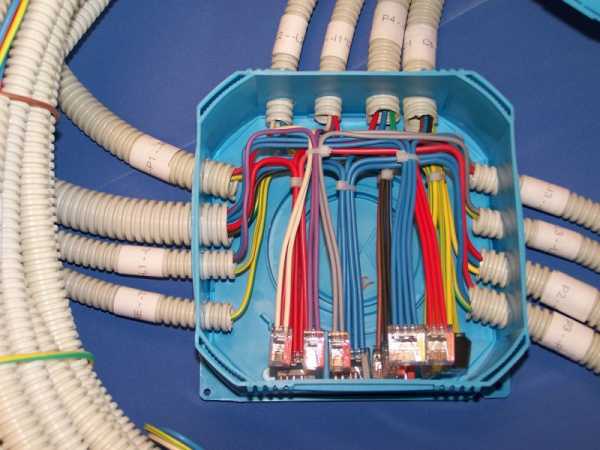

Внутри конструкции находятся специальные элементы крепления для кабельно-проводниковой продукции: клеммные колодки, зажимы. При помощи последнего крепежа фиксируются толстые вводные кабели, а тонкие провода — клеммной колодкой с помощью винтов (фиксаторов).
В случае, когда клеммные колодки отсутствуют, провода соединяются в коробке при помощи «скрутки». То есть, конца проводов плотно скручиваются между собой и в обязательном порядке изолируются либо колпачками, либо лентой (изолентой). После этого, места скрутки подвергаются свариванию или обжиму. Клеммы, безусловно, отличаются большим удобством в использовании, поскольку с их помощью возможно соединение проводов различного сечения. Но существует и недостаток у клеммных соединений, который заключается в ослабевании болтов во времени, вследствие чего нарушаются контакты, происходит сильный нагрев и обгорание проводов.
Стоит отметить, что соединение проводов из разных металлов методом скрутки запрещено, поскольку наступает быстрое разрушение из-за протекающих электрических и химических процессов. Проще говоря, процесс окисления ускоряется и растет сопротивление, что приводит к нарушению в работе сети.
От электроэрозионного воздействия защищены колодки с клеммами из латуни, что говорит о возможности соединения проводов из алюминия и меди без последствий. Сегодня в строительстве редко применяются провода из алюминия, следовательно, колодки оснащены проводниками из меди.
Колодки изготавливаются из различных пластикатов или же из карбамида. Фиксация проводов осуществляется медными или латунными подпружиненными контактами с закругленными зажимами. Вводы коробки для кабелей и проводов оснащены сальниками и уплотнителями-кольцами из резины, которые предотвращают попадание пыли и влаги в корпус.
Габариты распределительных коробок
Размеры данных изделий рассчитываются на основе числа вводов с учетом степени защиты и назначения. Распределительная коробка для квартиры наружного типа имеет диаметр в размере от 10 см, такие же размеры и по сторонам. Коробка для электрической проводки скрытого монтажа, по сути, не отличается от вышеописанного типа за исключением того, что монтажные отверстия находятся внутри конструкции.
Процесс монтажа распределительных коробок
Перед монтажом скрытой электропроводки в стенах подготавливаются специальные углубления для электроустановочных изделий. Данное углубление должно соответствовать по размеру изделию. Делается оно с помощью перфоратора с использованием различных насадок. Фиксация коробки в отверстии осуществляется при помощи раствора из алебастра или же с использованием дюбелей. Электромонтажная схема – это основа, по которой происходит подсоединение электрической проводки внутри коробки. Провода должны заводиться в коробку так, чтобы оставался запас равный 10-15 см. Изоляция с концов проводов должна быть снята, и только после этого провода вводятся в клемму. При отсутствии колодок провода соединяются скруткой и изолируются (изолента, колпачки из пластика). Нередко провода прокладываются через трубы (металлические или пластиковые), которые по диаметру подходят для отверстий в коробках.
Приобрести распределительные коробки вы можете в специализированных электротехнических магазинах.
Торговая сеть «Планета Электрика» имеет в своем ассортименте огромное количество различных электроустановочных изделий, изделий для монтажа электропроводки и иных монтажных материалов, в число которых входят распределительные коробки. В торгово-выставочных залах «Планета Электрика» Вы можете найти данные изделия таких известных надежных брендов, как ABB, EATON, IEK, Legrand, Schneider Electric, TDM Electric, DKC и др.
www.elektro.ru
Коробки распределительные — Электросистемы
Виды и применение распределительных коробок
Важная функция распределительных коробок – обеспечение пожарной безопасности. Места соединения проводов – самые опасные с точки зрения возникновения пожара. Недостаточно плотный контакт создает большое сопротивление в соединении и приводит к его нагреву, приводящему иногда к пожару.
Виды распределительных коробок:
- открытые — монтируются на поверхности стен и потолка, используются для открытой электропроводки;
- скрытые — устанавливаются в углубления, специально сделанные в стенах под размер коробки при монтаже скрытой электропроводки.
Соответственно установка скрытых распределительных коробок осуществляется с использованием различного инструментария (в частности с помощью электродрели или перфоратора в технологических нишах).
Материалы
Распределительная коробка изготавливается из материалов, которые могут обеспечить максимальную защиту на весь срок эксплуатации проводки. Для корпусов используются высококачественные пластики и металлы, защищенные антикоррозийными грунтовками и красками. Литой фторопласт или полипропилен не разлагаются активными веществами, отлично изолируют от поражений электрическим током и способны провести в влажной среде больше времени, чем любой металл.
Металлические распределительные коробки для электропроводки производятся из листовой луженой стали. Также коробки для разводки производственных электросетей изготавливаются из алюминиевых сплавов, не подверженных коррозии. Массивный корпус с завинчивающейся наглухо крышкой, водоизоляционными прокладками и герметичными вводами имеет высшую категорию защищенности и обеспечивает защиту от воды (с погружением на глубину до 1 м), от пыли и газов.
Устройство
Внутри распределительная коробка оборудована креплениями для проводов: клеммными колодками и зажимами. В зажиме можно зафиксировать толстый кабель (вводный), а разделанные провода закрепить в клеммной колодке на завинчивающиеся винты – фиксаторы.
Если в коробке нет клеммных колодок, соединение электропроводки в распределительной коробке производится «на скрутку»: разделанные концы проводов тщательно скручиваются и изолируются пластиковыми колпачками или изоляционной лентой, затем свариваются или обжимаются. Но клеммы гораздо удобнее: можно соединить провода разного сечения (например, общий ввод и разводку к отдельным точкам).

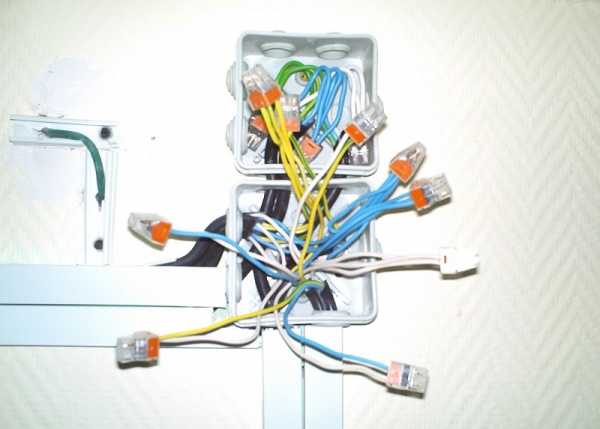

Как соединять провода в распределительной коробке?
В ПЭУ сообщается, что соединение проводов должно производиться методом сварки, пайки, опрессовки или с помощью винтовых и болтовых зажимов.
Если из всех способов выбирать тот, который является лучшим по критерию технологичность + надежность, то таким можно считать скручивание проводов с последующей пайкой (сваркой). Применение зажимов тоже технологично, но оно не обеспечивает той контактной площади, которую обеспечивает скручивание с пайкой.
Некоторые ограничиваются вообще одной скруткой. Если она выполнена качественно, то обеспечивает площадь контакта не меньше, чем опрессовка или использование зажимов, Но все же скрутку без пайки нельзя считать абсолютно надежной.
После соединения проводов их необходимо хорошо заизолировать с помощью изоленты, и разместить места контактов в распредкоробке таким образом, чтобы они не контактировали друг с другом.
Когда работа будет завершена, можно проверить ее качество, включив на некоторое время какой-то энергоемкий прибор и проверив все распредкоробки на наличие нагрева мест соединений.
Если обнаружится, что какое-то соединение греется, значит, площадь контакта в нем недостаточна, и его нужно переделать.
Коробки для кабельного канала
Коробка распределительная для соединений пучков кабелей и проводов силовых или слаботочных. Устанавливается в системы миниканалов и кабель-каналов и коробов. Коробка выполнена из самозатухающей композиции АБС пластика . Также может может устанавливаться отдельно и использоваться вне зависимости от миниканала или короба, т.е. являясь элементом перехода со скрытой проводки на открытую (т.е. поверхностный монтаж). Монтажные коробки для миниканалов или кабель-каналов имеют входы для различных соединений, не требуя от монтажника применения других аксессуаров.
es-dv.ru
Крышка GUSI С3А3/С3А4 к подрозетнику | |
Белая крышка GUSI С3А3/С3А4 для подрозетников (с расстояниями между саморезами 60 мм) предназначена для использования подрозетников в качестве распаячных (распределительных) коробок. Диаметр крышки — 76 мм. Материал — АВС пластик. | |
Крышка к подрозетникам ELFO 024-00 | |
Универсальная белая крышка ELFO 024-00 предназначена для установки на подрозетники и круглые распаячные коробки. Диаметр крышки составляет 92 мм. Материал — полистирол. | |
Коробка распределительная Hegel У-191 Ø96х14мм | |
Распределительная коробка Hegel У-191 предназначена для коммутации проводов и размещения клеммников в сплошных бетонных или кирпичных стенах. Размеры коробки Hegel У-191 — Ø96х14мм. Степень защиты — IP20. Материал — полипропилен с огнестойкостью 650°C. | |
Коробка распределительная Hegel У-192 Ø96х30мм | |
Распределительная коробка Hegel У-192 предназначена для коммутации проводов и размещения клеммников в сплошных бетонных или кирпичных стенах. От коробки Hegel У-191 отличается увеличенной глубиной: размеры коробки Hegel У-192 — Ø96х30мм. Степень защиты — IP20. Материал — полипропилен с огнестойкостью 650°C. | |
Коробка распаячная Тусо (Рувинил) 10147 (У197) Ø70х40 мм с крышкой | |
Универсальная распаячная (распределительная) коробка Тусо (Рувинил) 10147 является аналогом коробки У-197 и конструктивно представляет из себя подрозетник Тусо (Рувинил) 10146 (У196), дополненный крышкой. Не комплектуется винтами или саморезами. | |
Коробка разветвительная Hegel КР1101 100х100х40мм для сплошных стен | |
Разветвительная коробка Hegel КР1101 предназначена для коммутации проводов и кабелей. Количество вводов — 10 шт. Максимальный диаметр присоединяемой трубы составляет 25 мм. Степень защиты — IP20. Материал — полипропилен, имеющий огнестойкость 650°C. | |
Коробка распаячная Ruvinil Тусо 10160 100х100х45мм | |
Коробка распаячная Тусо (Ruvinil) 10160 100х100х45мм предназначена для разветвления проводов электрической сети в кирпичных и бетонных стенах. Матовая крышка распределительной коробки Тусо (Ruvinil) 10160 позволяет легко покрасить её в любой цвет после установки в кирпичную стену, чтобы коробка стала незаметной в любом интерьере. Крышка к корпусу крепится на саморезах. На корпусе имеется перфорация для ввода трубы или кабеля. | |
Коробка разветвительная (распаячная) ELFO 040-01 92х92х50мм | |
Размеры: 92х92×50 мм. Степень защиты IP40. Крышка крепится четырьмя самонарезающими винтами. | |
Коробка разветвительная (распаячная) ELFO 040-02 116х92х50мм | |
Размеры: 116х92х50 мм. Степень защиты IP40. Крышка крепится четырьмя самонарезающими винтами. | |
Коробка разветвительная (распаячная) ELFO 040-03 116х92х70мм | |
Размеры: 116х92х70 мм. Степень защиты IP40. Крышка крепится четырьмя самонарезающими винтами. | |
Коробка разветвительная (распаячная) ELFO 040-04 154х92х70мм | |
Размеры: 154х92х70 мм. Степень защиты IP40. Крышка крепится четырьмя самонарезающими винтами. | |
electromirbel.ru
Электромонтажные коробки — распределительные и распаечные коробки (виды и модификации)
Этот раздел назван по имени одного из видов пластиковых коробок. На самом деле таких видов много: распределительные, протяжные, установочные и т. д. (рис. 5.23). Распределительные и прочие коробки выполняют функции развязок и перекрестков. Чтобы электричество заглянуло в каждый уголок дома, необходимо разводить провода, соединяя их друг с другом. Места этих соединений и находятся в коробках, которые защищают узловые точки электросети.
Однако это не единственное их предназначение. Обозначить соединения кабелей для легкого доступа к ним, ремонта и подсоединения новых проводов или заглушки старых — для всего этого нужны коробки (рис. 5.24).
Ассортимент электромонтажных коробок очень велик: более 3000 видов. Нет смысла рассматривать их все. К пластиковым коробкам относят и подрозетники (установочные коробки).
Распределительные коробки
 |
Рис. 5.23. Наружная распределительная коробка |
 |
Рис. 5.24. Распределительная коробка скрытой установки |

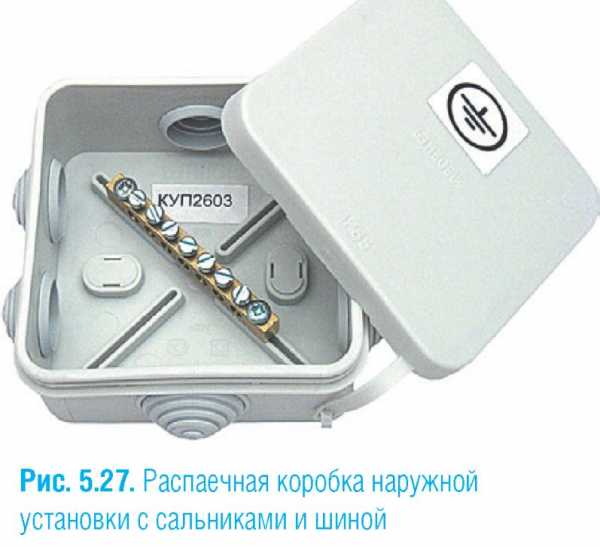

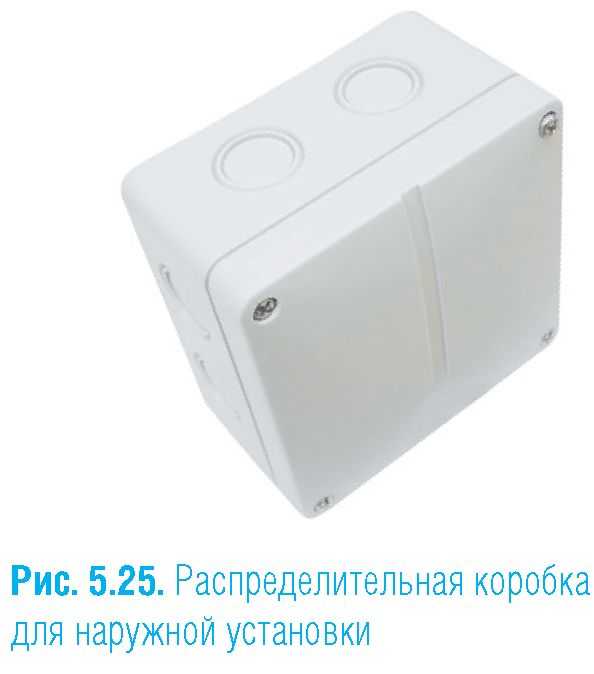

Их еще называют распаечными (рис. 5.25-5.28). Служат для расключения проводов внутри помещений. Что это означает? К примеру, когда основной силовой кабель входит в комнату, от него необходимо запитать несколько электрических точек — розеток.
Жилы основного кабеля оголяются, и к нему при помощи скрутки или специальных клемм подсоединяются провода, ведущие к точкам. Место, в котором происходит это разветвление, заключается в коробку, которая крепится на стене или монтируется в нее. Эта коробка и называется распределительной. Изготовляют их из полипропилена, не распространяющего горение, или из металла.
 |
Рис. 5.26. Распределительная коробка для встроенного монтажа |
 |

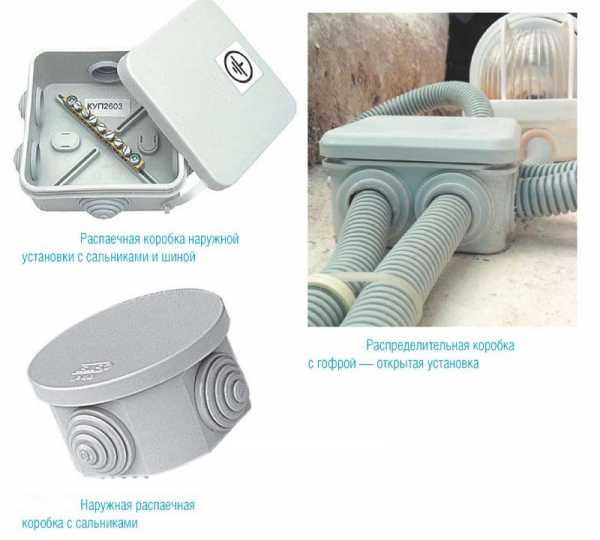

Рис. 5.28. Наружная распаечная коробка с сальниками |
Различают коробки для скрытой и открытой установок. Первые заделываются в стену, оставляя видимой лишь крышку, вторые крепятся днищем прямо на подстилающую поверхность.
Определиться в выборе распределительной коробки очень просто. Если проводка скрытая, то и коробка будет погружена в стену, а когда используется открытая проводка, то и коробка будет соответствующей. Величина коробок зависит от количества входящих и выходящих кабелей. Входные отверстия часто заслонены пластиковыми мембранами, которые выламываются при монтаже кабеля. Для защиты соединений от влаги эти отверстия комплектуются специальными резиновыми сальниками. Открытые коробки имеют входы, подходящие под размеры гофры или труб ПВХ, что позволяет компоновать с их помощью любые электрические системы (рис. 5.29).
 |

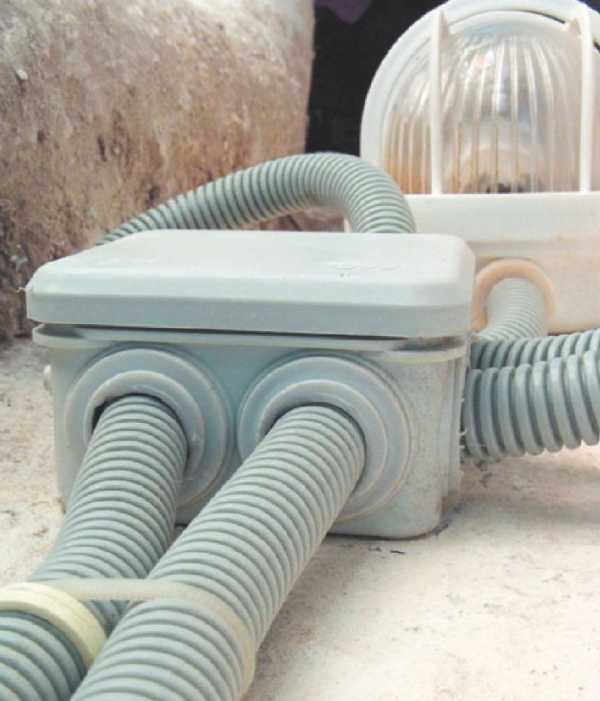

Рис. 5.29. Распределительная коробка с гофрой — открытая установка |
Распределительные коробки разделяются по степени защищенности от влагии пыли. Информацию о степени защитыможно увидеть на самой коробке илив инструкции.

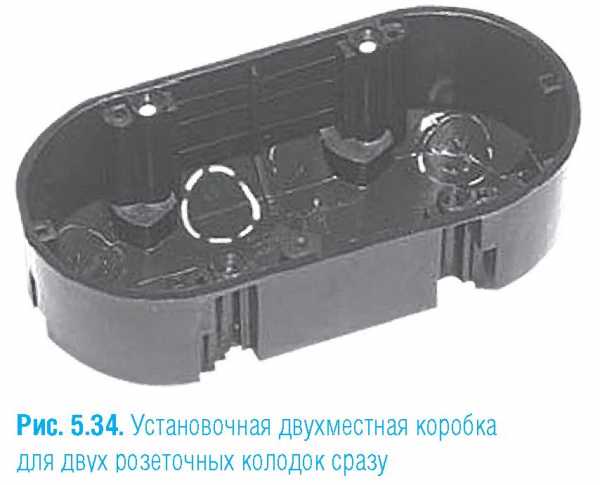

Установочные коробки

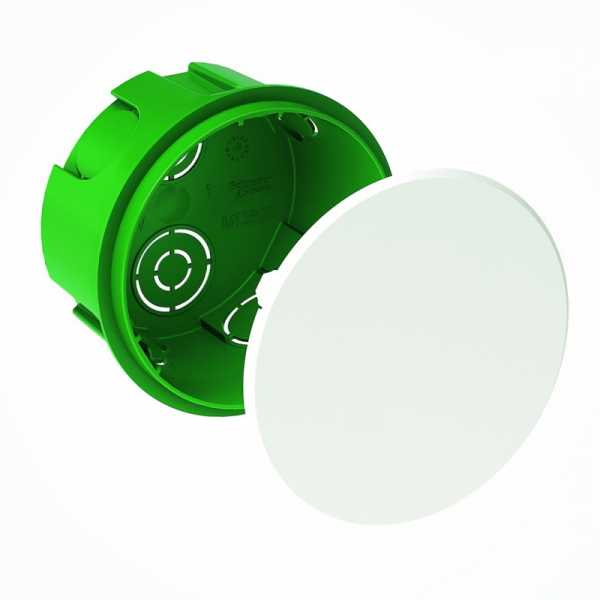

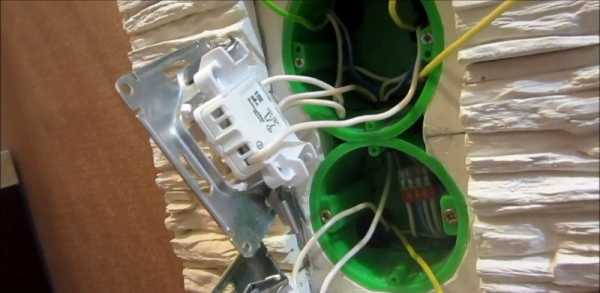

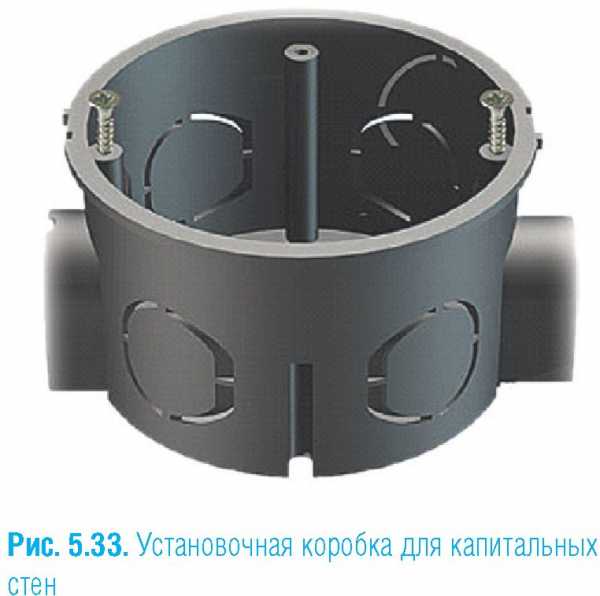

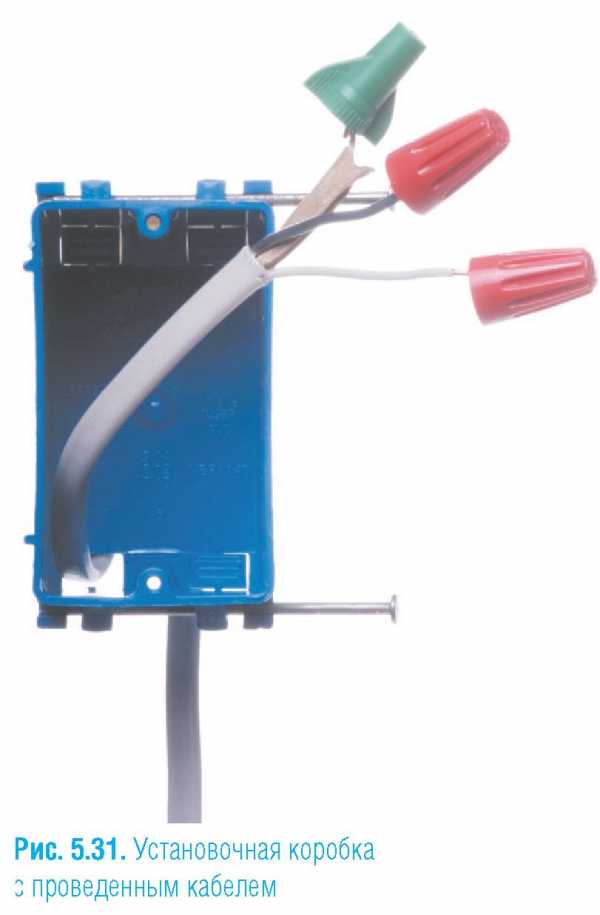

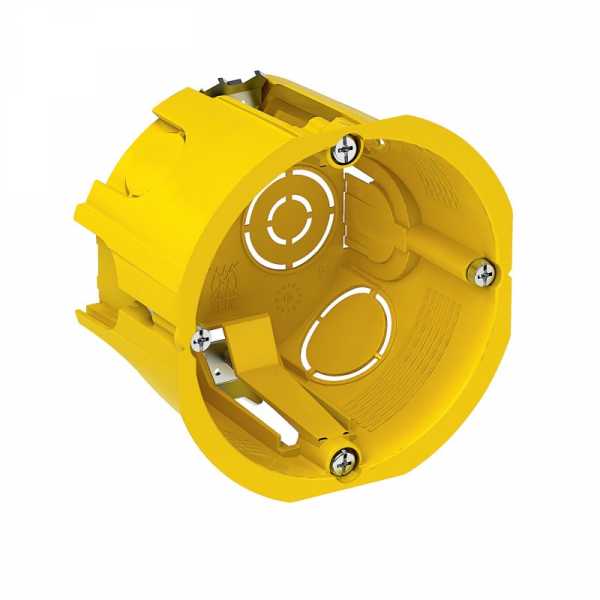

Второе название — подрозетники. Служат для монтажа электрических розеток и выключателей самых разнообразных моделей, начиная от силовых и заканчивая проходными (рис. 5.30 и 5.31).
Подрозетники изготавливаются из термоустойчивого полипропилена.
Размеры установочных коробок совпадают с колодками розеток и выключателей. Меняется лишь высота изделия, а диаметр имеет постоянные размеры — 68-70 мм.
По способу установки разделяются на подрозетники для полых перегородок (под гипсокартон) и для капитальных стен (под бетон) (рис. 5.32, 5.33 и 5.34).
 |

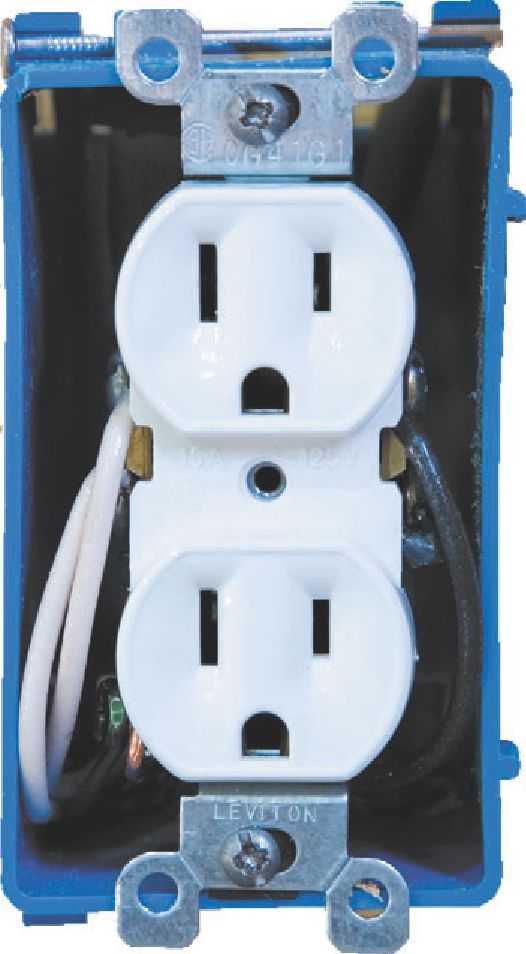

Рис. 5.30. Двойная розетка, установленная в подрозетник |
delo-elektrika.ru
Коробки распределительные КРВ | АВ Электро
1. Коробки распределительные проходные КРВ
2. Коробки распределительные т-образные КРВ-Т
3. Коробки распределительные угловые левые КРВ-Л
4. Коробки распределительные угловые правые КРВ-П
| Коробки распределительные проходные КРВ | |
| Назначение | Внешний вид |
| Коробки распределительные проходные КРВ предназначены состыковки магистралей одинакового диаметра. | |
| Технические характеристики | |
| • Степень защиты — IP55 • Температура эксплуатации -55 +85 • Материал — алюминий | |
| Номенклатура | ||||||
| Наименование | Резьба (Дюйм) | Размеры (мм) | ||||
| W | B | L2 | L | Н | ||
| Коробка распределительная проходная КРВ 15 (1/2″) | 2х1/2 | 33,9 | 33,9 | 98,6 | 120 | 43 |
| Коробка распределительная проходная КРВ 20 (3/4″) | 2х3/4 | 38,7 | 38,7 | 117,6 | 137 | 48,9 |
| Коробка распределительная проходная КРВ 25 (1″) | 2х1 | 46 | 46 | 136 | 164,5 | 56,4 |
| Коробка распределительная проходная КРВ 32 (1 1/4″) | 2х1 1/4 | 64,3 | 64,3 | 184,3 | 205,8 | 71,7 |
| Коробка распределительная проходная КРВ 38 (1 1/2″) | 2х1 1/2 | 64,3 | 64,3 | 183,7 | 208,2 | 77,6 |
| Коробка распределительная проходная КРВ 50 (2″) | 2х2 | 80 | 80 | 241,4 | 260,5 | 96,2 |
| Коробки распределительные т-образные КРВ-Т | |
| Назначение | Внешний вид |
| Коробки распределительные т-образные КРВ-Т предназначены состыковки магистралей одинакового диаметра. | |
| Технические характеристики | |
| • Степень защиты — IP55 • Температура эксплуатации -55 +85 • Материал — алюминий | |
| Номенклатура | ||||||
| Наименование | Резьба (Дюйм) | Размеры (мм) | ||||
| W | B | L2 | L | H | ||
| Коробка распределительная т-образная КРВ-Т 15 (1/2″) | 3х1/2 | 52,3 | 33,9 | 98,6 | 120,3 | 43 |
| Коробка распределительная т-образная КРВ-Т 20 (3/4″) | 3х3/4 | 55,9 | 38,7 | 117,6 | 137 | 48,9 |
| Коробка распределительная т-образная КРВ-Т 25 (1″) | 3х1 | 67,5 | 46 | 136 | 164,5 | 56,4 |
| Коробка распределительная т-образная КРВ-Т 32 (1 1/4″) | 3х1 1/4 | 83,2 | 64,3 | 184,3 | 205,8 | 71,7 |
| Коробка распределительная т-образная КРВ-Т 38 (1 1/2″) | 3х1 1/2 | 87,5 | 64,3 | 183,7 | 208,2 | 77,6 |
| Коробка распределительная т-образная КРВ-Т 50 (2″) | 3х2 | 104,5 | 80 | 241,4 | 260,5 | 96,2 |
| Коробки распределительные угловые левые КРВ-Л | |
| Назначение | Внешний вид |
| Коробки распределительные угловые левые КРВ-Л предназначены состыковки магистралей одинакового диаметра. | |
| Технические зарактеристики | |
• Степень защиты — IP55 | |
| Номенклатура | ||||||
| Наименование | Резьба (Дюйм) | Размеры | ||||
| W | B | L2 | L | H | ||
| Коробка распределительная угловая левая КРВ-Л 15 (1/2″) | 2х1/2 | 51 | 33,9 | 98,6 | 109,3 | 43,9 |
| Коробка распределительная угловая левая КРВ-Л 20 (3/4″) | 2х3/4 | 55,9 | 38,7 | 117,6 | 127,2 | 48,9 |
| Коробка распределительная угловая левая КРВ-Л 25 (1″) | 2х1 | 67,5 | 46 | 136 | 151 | 56,4 |
| Коробка распределительная угловая левая КРВ-Л 32 (1 1/4″) | 2х1 1/4 | 83,2 | 64,3 | 184,3 | 195 | 71,7 |
| Коробка распределительная угловая левая КРВ-Л 38 (1 1/2″) | 2х1 1/2 | 87,5 | 64,3 | 183,7 | 196,8 | 77,6 |
| Коробка распределительная угловая левая КРВ-Л 50 (2″) | 2х2 | 104,5 | 80 | 241,4 | 250,9 | 96,2 |
| Коробки распределительные угловые левые КРВ-П | |
| Назначение | Внешний вид |
| Коробки распределительные угловые левые КРВ-П предназначены состыковки магистралей одинакового диаметра. | |
| Технические характеристики | |
| • Степень защиты — IP55 • Температура эксплуатации -55 +85 • Материал — алюминий | |
| Номенклатура | ||||||
| Наименование | Резьба (Дюйм) | Размеры | ||||
| W | B | L2 | L | H | ||
| Коробка распределительная угловая правая КРВ-П 15 (1/2″) | 2х1/2 | 51 | 33,9 | 98,6 | 109,3 | 43,9 |
| Коробка распределительная угловая правая КРВ-П 20 (3/4″) | 2х3/4 | 55,9 | 38,7 | 117,6 | 127,2 | 48,9 |
| Коробка распределительная угловая правая КРВ-П 25 (1″) | 2х1 | 67,1 | 46 | 136 | 151 | 56,4 |
| Коробка распределительная угловая правая КРВ-П 32 (1 1/4″) | 2х1 1/4 | 83,2 | 64,3 | 184,3 | 195 | 71,7 |
| Коробка распределительная угловая правая КРВ-П 38 (1 1/2″) | 2х1 1/2 | 87,5 | 64,3 | 183,7 | 196,8 | 77,6 |
| Коробка распределительная угловая правая КРВ-П 50 (2″) | 2х2 | 104,5 | 80 | 241,4 | 250,9 | 96,2 |
av-elektro.ru
Распределительная коробка Википедия
Электромонтажная коробка — изделие, применяемое для монтажа кабелей, отводов и др. Бытовое название — подрозетник — используется довольно широко и встречается в коммерческих документах, технической литературе.
Определение[ | ]
- Коробка электротехническая — электротехническое устройство, которое применяется для размещения кабелей, их соединений, отводов, разводок и т. п. внутри помещений и снаружи при проведении электрической сети. В настоящее время они производятся из разных материалов, разных типов и видов, и разных цветов. Существует два основных вида коробок — распределительные (КР) и установочные (КУ).
- Коробка распределительная (КР) — монтажная коробка для организации точки разветвления проводов.

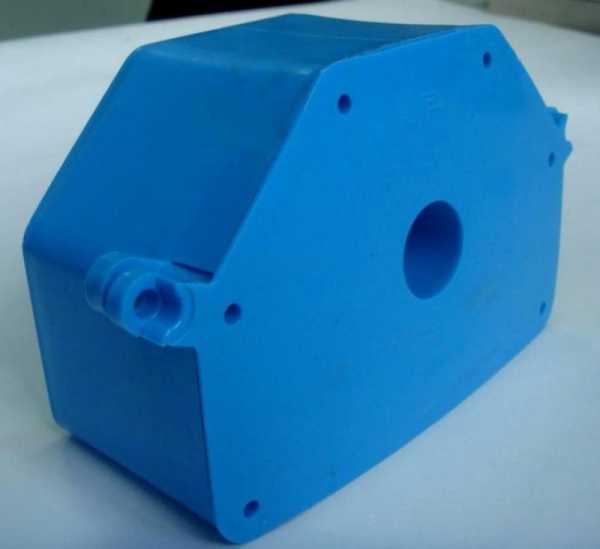

- Коробка установочная (КУ) — монтажная коробка для установки механизмов розеток, выключателей или иных электроустановочных изделий в стену.
Описание и применение[ | ]

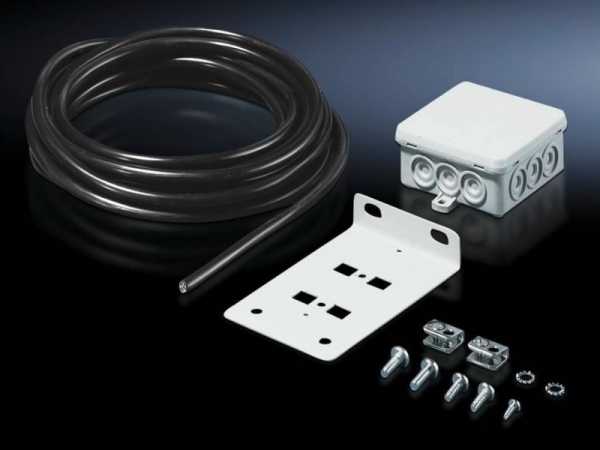

Самые распространённые типы пластиковых коробок: отдельная для соединения, двойная для распределения, а также для установки осветительной арматуры. Все эти типы могут также иметь различную защиту от пыли и брызг. Во всех этих типах есть отдельные вводы для кабелей, часто от 2 до 10. Коробки могут иметь разные виды: для открытой установки и скрытой. Выбор вида зависит от типа проводки, для которой нужна коробка. Наружные пластиковые коробки обычно имеют какую-либо степень защиты IP. Также для организации электрической сети в специфических отраслях промышленности существуют взрывозащищенные коробки, коробки устойчивые к вибрациям, коробки повышенной прочности. В настоящее время монтажные коробки производятся в разных странах, в том числе в России.
Коробки устанавливают в отверстие или углубление в стене или потолке, предварительно высверлив или выштробив его, или на поверхность, часто с помощью саморезов и дюбелей. В первом случае используют гипсовую смесь для надежного удержания коробки в стене, а монтаж проводов осуществляют после затвердевания смеси.
Материал коробки зависит от материала изоляции кабеля. Пластиковые коробки используют с проводами с пластиковой полимерной изоляцией. А если кабель бронированный или помещён в металлическую трубу, то тогда и коробка должна быть металлической.
Для дополнительной изоляции вводов используют сальники. Крышка коробки закрепляется металлическими (или иногда пластиковыми) винтами под плоскую, крестовую или треугольную отвертку. Иногда под специальный ключ. Крышка может иметь резиновую прокладку по краю для дополнительной изоляции и защиты от пыли и влаги.
Существует большое количество типов установочных коробок разных размеров и форм[1].
Коробки установочные используются в электрической сети при скрытом способе устройства электропроводок, предназначенной для последующего монтажа выключателей (выключатели, переключатели, диммеры и т. д.), розетки (розетки с заземляющим контактом и без него, блоки управления жалюзи), слаботочных розеток (телефонные, компьютерные, аудиорозетки и т. д.).
Виды распределительных коробок[ | ]

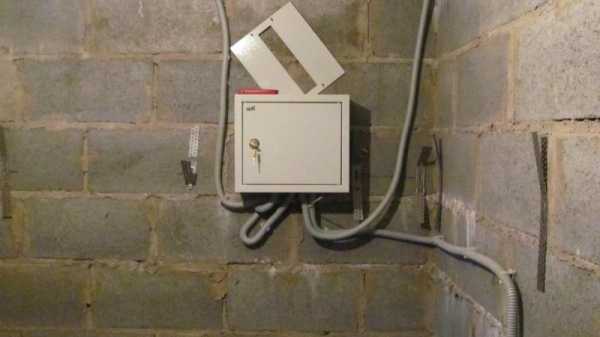

В зависимости от способа монтажа коробки могут быть для открытой установки и скрытой. Коробки для открытой установки — применяются для установки на стенах, оборудовании и т. п. Коробки распределительные для скрытой установки — используются при монтаже в полости стены.
Соединительная монтажная коробка со степенью защиты IP54 Соединительная монтажная коробка со степенью защиты IP65Общепринятог
ru-wiki.ru
