Размеры квадратной трубы – Размеры профильных труб, полная таблица размеров и веса

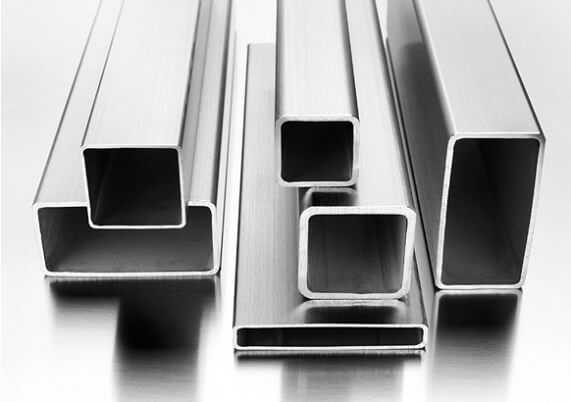

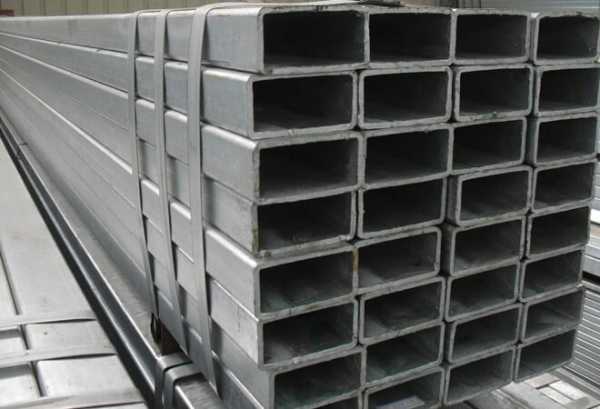

Металлическая прямоугольная труба: сортамент, таблица размеров
В строительстве, автомобильной и других отраслях промышленности нужны не только круглые трубы, но и прямоугольные стальные трубы, а также стальные трубы прямоугольного сечения. Эти профильные изделия выдерживают нагрузки большие, чем обычные круглые элементы, а это – безопасность и длительная эксплуатация строительной конструкции.
Профильная прямоугольная труба также хорошо зарекомендовала себя в производстве товаров народного потребления – при изготовлении мебели и других каркасных изделий, при строительстве заборов и ограждений, теплиц и павильонов. Востребованные типоразмеры труб стандартного прямоугольного и квадратного сечения согласно ГОСТ 8645-68 следующие:

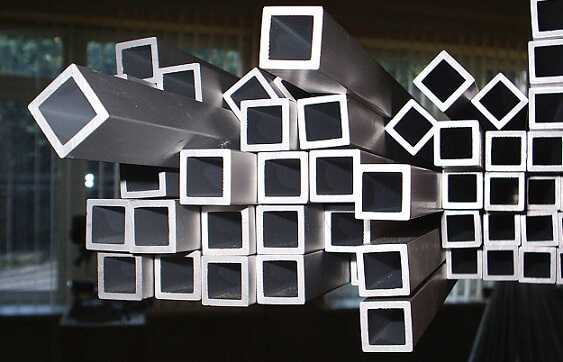

Сечение квадратных труб:
- Сечение в разрезе: 10 х 10 мм/180 х 180 мм;
- Толщина стенки: 0,8/14,0 мм;
- Вес одного погонного метра: 0,22 кг/70,3 кг;
- Стандартизация согласно: ГОСТ 8639-82;
- Технические требования согласно: ГОСТ 13663-86.

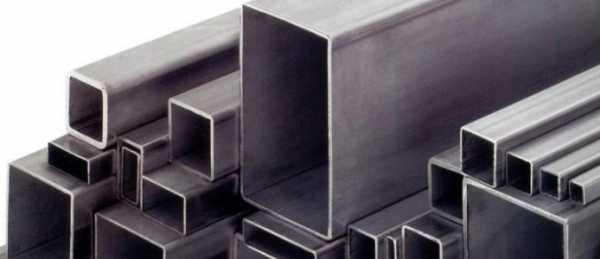

Изделия прямоугольного сечения:
- Сечение в разрезе: 15 х 10 мм до 180 х 150 мм;
- Толщина стенки: 0,8 мм/12,0 мм;
- Вес одного погонного метра: 0,348 кг/55,71 кг;
- Стандартизация согласно: ГОСТ 8645-68;
- Технические требования согласно: ГОСТ 13663-86.

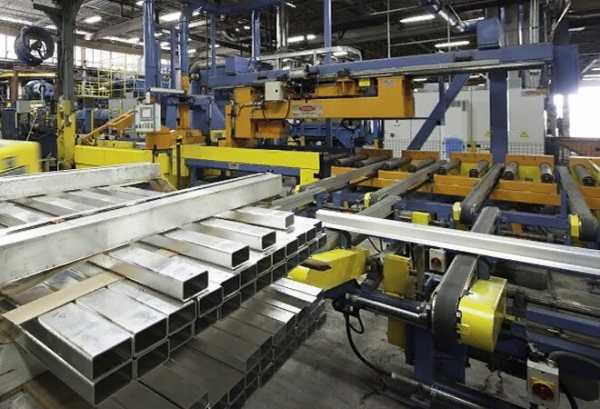

Производство прямоугольных профильных изделий
Металлургическая промышленность освоила производство такого металлопроката:
- Стальные трубы прямоугольного сечения, предназначенные для строительства несущих конструкций. Железные трубы прямоугольного сечения выглядят более эстетично, хотя по критериям прочности двутавры были бы предпочтительнее;
- Для облегченных конструкций с небольшим весом, работающих в условиях важности дизайна и внешнего вида, изготавливают бесшовные прямоугольные трубы из нержавеющей стали, поверхность которых предварительно отшлифована и отполирована;
Изделия трубного металлопроката в форме прямоугольника или квадрата применяют только для возведения каких-либо металлоконструкций: для укладки трубопроводных магистралей они задействуются очень редко по следующим причинам:
- Любая стальная прямоугольная труба имеет меньший внутренний объем, чем изделие круглой формы, а это значит, что в 1 метре погонном такого изделия за 1 час проходит меньше жидкости или газа, чем в обычной магистрали круглого сечения. Таким образом, производительность прокачки рабочей среды через стальные трубы квадратного или прямоугольного сечения намного ниже;
- Прямоугольная металлическая труба хорошо держит нагрузку на растяжение, скручивание и изгиб, но внутренние нагрузки она выдерживает намного хуже. То есть, при высоком внутреннем давлении рабочей среды стальная труба квадратного или прямоугольного профиля может дать трещину или даже разорваться;
- Круглые трубы меньше весят, чем изделия прямоугольного сечения, а это значит, что общий вес квадратной магистрали будет больше;
Стандартизированные размеры профильной трубы влияют на сферу их применения:
- Размеры профильной трубы 60 х 30 мм означают, что это продукция с невысокой металлоемкостью, и использовать их можно для экономии строительства;
- Размеры профилированных квадратных или прямоугольных металлических труб 15 х 15 мм, 40 х 60 мм, 60 х 60 и 100 х 100 мм используют при сборке конструкций всевозможных габаритов и сложности;
- Размеры профильных труб 25 х 25 мм также мало весят, за счет небольших размеров имеют высокую прочность и степень герметичности, просто и быстро собираются в любые формы металлоконструкций.
Дополнительные области применения стальных квадратных и сваренных труб прямоугольного сечения:
- Размеры профтрубы 25 х 250 мм применяются узкопрофильно — в машиностроении при изготовлении рам и каркасов;
- Труба профильная сечением 60 х 30 мм используется при сборке рекламных бордов, каркасов и щитовых конструкций разной сложности и конфигурации;
- Трубопрокатные проф изделия других сечений (например, 40 х 40 мм или другой размерный диапазон т.д.) применяются для сборки практически любых строительных конструкций, даже таких, как дымоходы или вентиляционные каналы, внутренние и наружные, а также при монтаже капитальных или облегченных строительных объектов: складских помещений, ангаров, навесов.
Стандартный сортамент прямоугольных и квадратных изделий настолько востребован в строительстве, что без них трудно представить строительство даже небольшого объекта — это идеальные сварные или бесшовные изделия в сооружении металлоконструкций любой сложности, площадь и высота которых не имеет значения из-за высокой нагрузочной способности этого вида металлопроката.
Справочная таблица размеров и описание других параметров трубных изделия прямоугольного, овального и квадратного сечения:
Достоинства и особенности прямоугольных металлоконструкций и элементов для них:
- Удельный вес прямоугольных элементов разного диаметра всегда меньше этого параметра цельного прямоугольного прута с таким же сечением. При самых больших геометрических размерах труб прямоугольного сечения 230 х 100 мм такие элементы весят всего 37-38 кг, при том, что масса цельной балки, имеющей такие же размеры, составит около 1000 кг. Поэтому даже самая большая толщина таких профильных элементов не умаляет их преимуществ перед цельнолитыми швеллерами, двутаврами или балками;

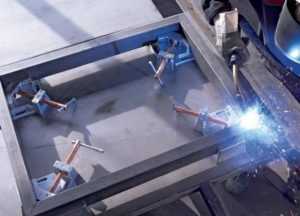

- Резать или сваривать трубы сравнительно с цельнолитыми элементами намного легче и быстрее. Кроме того, труба стальная прямоугольная сортамент которой отражает небольшая таблица, легко деформируется в криволинейное изделие при помощи обычного трубогиба, между тем как для сгибания цельнометаллического изделия понадобится гидравлический кузнечный пресс;
- Себестоимость прямоугольных и квадратных труб без шва меньше.
Разновидности прямоугольных труб
Диапазон размеров, учитывая длину и толщину стенок профильных прямоугольных труб, настолько обширен, что, выбирая изделие для тех или иных условий эксплуатации, рекомендуется учитывать и технологию изготовления продукции, которая определяет сферу использования изделий.
Основой классификации профильных элементов служит сортамент. Учитывая технологию изготовления труб, ассортимент этих профильных элементов строительном рынке подразделяется на следующие категории:
- Горячедеформированные бесшовные изделия, которые производятся с применением технологии горячего проката;
- Холоднодеформированные бесшовные изделия, которые производятся с применением технологии холодного проката;
- Сварные элементы, которые получают при помощи электросварки.
Остальные технологии проката и других методов изготовления металлических профильных труб недостаточно эффективны и окупаемы.

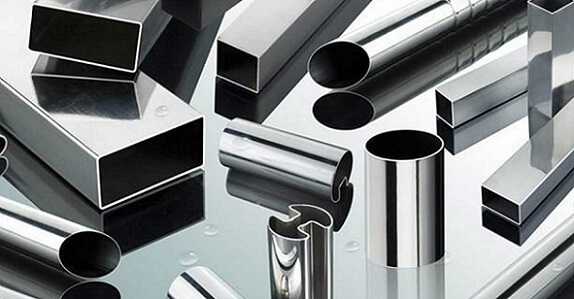

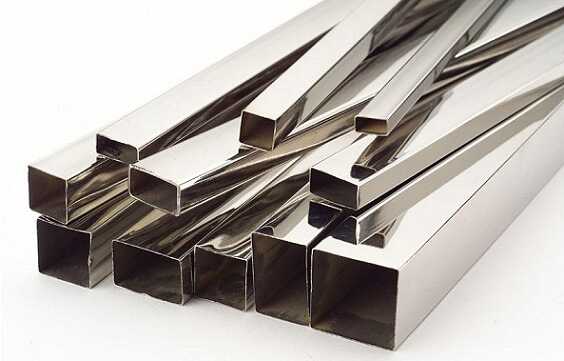

ГОСТ и ассортимент труб из черной стали и нержавейки
Стандарты, используемые в современной промышленности, касающиеся производства и сортамента профильной и другой металлопродукции, утверждены еще в прошлом столетии, но применяются до сих пор, так как их требования не утратили своей актуальности: это ГОСТ 8639-82, ГОСТ 13663-86, ГОСТ 8645-68 и ГОСТ 13663-86. И, хотя требования к холодному и горячему прокату обеспечивают достаточную прочность и длительность эксплуатации изделий, элементы прокатной продукции, менее востребованы, чем сварные, в силу того, что сваркой можно проще менять направление магистрали и изгиб отдельных участков конструкции. Поэтому, выбирая необходимый ряд профильных изделий, рекомендуется предварительно ознакомиться с геометрическими размерами и с технологией изготовления тех или иных профильных деталей.
Технологии изготовления любых профильных элементов из нержавеющей стали принципиально ничем не отличаются от методов производства труб из черной стали, более подверженной коррозии металла кроме отдельного пункта — себестоимости. Из-за дороговизны производства нержавеющие профильные детали практически не востребованы в строительстве крупногабаритных и тяжелых объектов с высокими несущими нагрузками, и поэтому требования к прочности прямоугольных труб из нержавейки занижены по сравнению с этими же требованиями к обычной стали.
Поэтому чаще всего прямоугольные нержавеющие профилированные изделия изготавливаются методом сварки по технологии HF, которая основана на воздействии на металлы индукционных токов, и является сравнительно дешево технологией.
Для сортамента нержавеющих прямоугольных или квадратных труб отдельных стандартов и нормативов не существует, поэтому при их изготовлении пользуются ГОСТ на детали, изготовленные из черной (коррозионно-устойчивой) стали, и стандартами на исходное сырье:
- Для производства нержавеющих профильных изделий методом электросварки пользуются ГОСТ 11068-81;
- Для изготовления элементов горячедеформованной бесшовной продукции пользуются ГОСТ 9940-81;
- Для изготовления элементов холодноформованной бесшовной продукции пользуются ГОСТ 9941-81.
В распоряжении строительных организаций есть специальная таблица по сортаменту трубных изделий прямоугольного и квадратного размера из стали, но, так как нержавеющая сталь имеет бо́льшую плотность, чем черная коррозионно-устойчивая сталь, ее удельная масса для 1 погонного метра будет несколько больше, и для каждого ряда продукции у компаний-производителей существует свой сортимент продукции собственного производства.
При заказе и покупке профильных изделий, изготовленных не большой компанией, а полукустарным способом и неизвестным производителем, ответственно отнеситесь к тому, что такие изделия опасно использовать для сооружения каких-либо несущих конструкций больших размеров и веса. Опасность состоит в том, что подобная продукция редко обрабатывается в термокамере после вальцовки, и в изделиях присутствуют внутренние напряжения, влияющие на прочность продукции, особенно в тяжелых условиях эксплуатации.
Где применяются прямоугольные трубные элементы
Большой ассортимент размеров профильных элементов квадратного и прямоугольного сечения – это возможность их использования практически во всех отраслях народного хозяйства, включая частное строительство.
Кроме того, сортамент позволяет производить следующие узлы, элементы и детали конструкций:

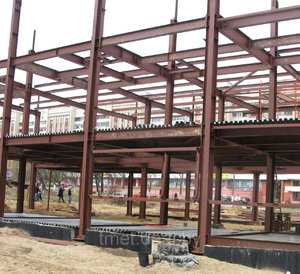

- Крупногабаритные каркасы несущих конструкций с большой толщиной стенок профиля, к примеру, 196 х 170 мм. Такие изделия идеально обеспечивают прочность и устойчивость к любым типам нагрузок объектов: ангаров, складских помещений, торговых центров, гипермаркетов, спорткомплексов, скелетов высотных зданий, и т.д;

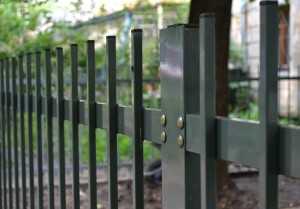

- Декоративных заборов и охранных ограждений. Такие сооружения изготавливаются чаще всего из профильной нержавейки, имеют небольшие размеры и сборную конструкцию. Нержавейка для декораций подходит лучше, чем ржавеющие со временем ограждения из черной стали;
- Мебель и ее составляющие: металлические стулья и столы для общественных присутственных мест, ученические парты, мебель для медицинских учреждений, общественных организаций и социальных заведений;
- Каркасы для зимнего сада, малогабаритных теплиц и оранжерей. На облегченный стальной профильный каркас можно быстро натянуть пленку или остеклить.
Профильные металлические изделия — незаменимый узел любого строительного объекта и металлоконструкций общего назначения. Такие профиля широко применяются и в индивидуальном строительстве, с соблюдением невысокой нагруженности тонкостенных каркасов.
gidpotrubam.ru
характеристики, размеры, назначение и виды
Профилированный трубный металлопрокат нашел применение в разных областях народного хозяйства. Овальная, квадратная и прямоугольная труба используется в сельском хозяйстве, машиностроении, в гражданском и военном строительстве капитальных сооружений, мебельной, пищевой и добывающей промышленности, судостроении и прочих сферах.
Классификация трубного металлопроката
Классификация трубного металлопроката осуществляется в соответствии с техническими характеристиками и видом продукта, показатели которых отражаются в совокупности типов и номенклатуре товарной позиции. Классический сортамент квадратной профильной трубы формируется в виде списка или таблицы с наименованием по государственному стандарту.
Таблица ГОСТ 13663–86 включает в себя изделия квадратного, прямоугольного, круглого, овального сечения с приведением характеристик профиля поперечного сечения. По регламенту стандарта сортамент составляется на каждый вид трубного проката, информация позволяет потребителю быстро найти нужный товар, определить состав металла, оценить его эксплуатационные качества, а также размерные параметры готового продукта.
Виды и назначение прямоугольных труб
Металлические трубы прямоугольные, сортамент которых различается по ряду технических показателей, бывают:
- Горячекатаными.
- Холоднокатаными.
- Сварными.
В информационный справочник позиций входит: сведение о материале для производства профиля, метод обработки среза, а также назначение изделия. Прочностные показатели профилированной трубы разного вида отличаются несущей способностью на горизонтальную и вертикальную нагрузку. Продукция с разными значениями сечения обладает разной массой, но обладает более легким весом в отличие от изделия из дерева и бетона.
Наиболее востребованной в области домостроения является стальная труба прямоугольного сечения с размерами сторон 50×50 мм; 40×80 мм; 100×80 мм; 60×40 мм; 25×25 мм. Профиль с размерами граней более 10,0 см и четырьмя ребрами жесткости подходит для устройства нагружаемых конструкций: каркасов, опорных систем, отводов, линий вентиляции, а также воздуховодов, перекрытий и пр.
Прямоугольная труба имеет высокую степень сопротивления изгибу и деформации, что особенно важно для обустройства инженерной системы коммуникации, создания конструкций сложной конфигурации, при этом помогает сэкономить финансовые средства на металлопрокат.
Для сортамента профильной трубы прямоугольной формы сформированы специфические преимущества, среди которых следует отметить:
- Низкую металлоемкость.
- Сокращение сроков монтажных работ.
- Соответствие требованиям службы эпидемиологического и санитарного надзора.
- Противопожарную безопасность.
- Прочность узлового соединения.
Труба прямоугольного сечения ГОСТ 8645–68 из низколегированной углеродистой стали, обладающая высокими динамическими и механическими характеристиками, является важным элементом в процессе капитального гражданского и военного строительства, обеспечивает сооружению устойчивость, долговечность и безопасность при эксплуатации. Основным назначением профиля, способного заменить швеллер или уголок, считается армирование конструкций каркасного и несущего типа:
- фундамента;
- перекрытия;
- каркаса для ограждений;
- арок;
- кровли;
- рам транспортных средств и пр.
Размеры профильной трубы квадратного сечения отображаются в маркировке изделия. Показатель 60 (мм) x40 (мм) x 26 расшифровывается следующим образом: 60 мм — поперечное сечение, 40 мм — толщина стенок, 26 кг — вес изделия.
Виды трубного проката
По видам трубы прямоугольные, сортамент которых определяется способом обжима с нагревом или без предварительной термической обработки, бывают:
- Тонкостенными.
- Толстостенные.
К продукции тонкостенного типа относятся изделия с толщиной стенок до 5% размера диагонали. Трубный прокат изготавливается из тонкой листовой стали, соединение краев осуществляется в камере с инертным газом.
Изделия из толстого металла также изготавливаются методом сварки, перед формовкой заготовка проходит стадию нагрева. Толстостенная труба также производится по бесшовной технологии методом горячей деформации с последующей холодной накаткой и обработкой поверхностей.
Характеристики профильных труб
Труба профильная, технические характеристики которой зависят от нескольких показателей ГОСТа, помогает потребителю узнать особенности товарной позиции от разных производителей. Вес профиля формируется длиной изделия и толщиной металла.
В технические и эксплуатационные характеристики продукта входит:
- Вид изделия, определяющий профиль проката.
- Геометрические размеры высоты, ширины и протяженности отрезков по ГОСТу 13663−86.
- Толщина металла, определяющая область применения готовой формы.
- Масса, отвечающая за оценку качества товара при отсутствии доступа для замера параметров.
В сортаменте квадратной профильной трубы обязательным условием является фиксирование марки стали, наличие или отсутствие термического обжига и качество обработки наружной/внутренней поверхности. Стандартными нормативами предусмотрена поставка профтрубы мерными отрезками длиной 1−12 м.
Бесшовный профиль квадратного сечения считается наиболее прочным за счет его специфической конструкции, производство изделия осуществляется по разным технологиям вытяжки металла:
- Сложной.
- Глубокой.
- Сверхглубокой.
- Нормальной.
По таблице обозначения сортамента профильной трубы прямоугольной толщина металла может колебаться в пределах 1−5 мм, при этом длина изделия бывает мерной, немерной и кратной. Продажа продукции осуществляется не погонными метрами, а весом, рассчитать стоимость трубы можно самостоятельно, если знать размер ее сечения и толщину металла. При выборе товарной позиции следует учесть, что в процессе эксплуатации на открытом воздухе ржавление стали происходит со скоростью 0,1 мм/год.
По техническим показателям прямоугольный профиль, сортамент которого регламентируется ГОСТ 13663–86 и ГОСТ 8639–82 , изготавливается из разных сплавов стали (ст. 3сп/пс, ст. 2сп/пс или ст. 1сп/пс), позволяющих выпускать продукцию для разных условий эксплуатации: наружные и внутренние сооружения, не требующие качества отделки.
Профильный прокат для устройства колонн, каркасов, ферм, перекрытий и других нагружаемых конструкций выпускается по условиям ГОСТ 30245–2003 . Технологией предусмотрена толщина стенок изделия из ст 3пс/сп или ст. 5пс/сп (ГОСТ 14637−89), ее значение может колебаться в пределах 4−12 мм. Под индивидуальный заказ производитель поставляет профиль из низколегированной стали 09г2с ГОСТ 19281–89 .
Профиль квадратный, сортамент проката определяется сплавом стали, подразделяется на категории:
- Нагружаемый.
- Декоративный.
- Декоративно-нагружаемый.
Нагружаемая профильная труба применяется в строительных работах на объектах с повышенными прочностными требованиями. Декоративный и нагружаемо-декоративный профиль предназначен для производства мебели, столов, лестничных перил, решеток. Изгиб металлических элементов осуществляется станком трубогибом.
chebo.pro
Характеристики профильных труб: таблица весов, размеры, материалы
Профильная труба – это прокат с полым сечением, форма которого отлична от круглого. Она бывает: прямоугольной, квадратной, овальной, плоскоовальной, каплевидной, многоугольной – трех-, шести-, восьми-. Наиболее широкая сфера применения у первых двух типов.
Основные материалы для производства стального профильного проката – конструкционные стали, низколегированная 9Г2С, для ответственных деталей и конструкций – сложнолегированные коррозионностойкие марки. Из цветных металлов для изготовления профильных труб чаще всего используют алюминий и его сплавы (АД1, АД, АД31, Д1, АМг2, АМц), латуни (Л63, Л68, ЛС 59-1).

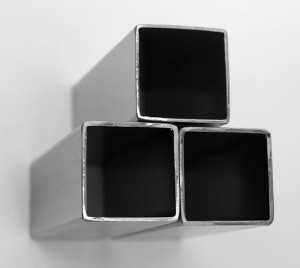

Размеры и масса квадратной профильной трубы
Прокат с полым профильным сечением изготавливается бесшовным (горяче- или холоднокатаным) или сварным. Для второго типа продукции характерна более тонкая стенка. Наружные размеры сечения – 10-180 мм, толщина стенки – 1-14 мм.
Таблица весов погонного метра квадратной стальной профильной трубы в зависимости от размера сечения и толщины стенки, кг
| Толщина стенки, мм | 1,0 | 1,5 | 2,0 | 2,5 | 3,0 | 3,5 | 4,0 | 5,0 | 6,0 | 7,0 | 8,0 |
| Типоразмер мм х мм | Масса погонного метра, кг | ||||||||||
| 10х10 | 0,27 | 0,37 | |||||||||
| 15х15 | 0,43 | 0,61 | 0,76 | ||||||||
| 20х20 | 0,58 | 0,84 | 1,08 | ||||||||
| 25х25 | 0,74 | 1,1 | 1,39 | 1,68 | 1,95 | ||||||
| 30х30 | 0,9 | 1,31 | 1,7 | 2,07 | 2,42 | 2,75 | 3,04 | ||||
| 40х40 | 1,21 | 1,78 | 2,33 | 2,85 | 3,36 | 3,85 | 4,3 | 5,16 | 5,92 | ||
| 50х50 | 2,25 | 2,96 | 3,64 | 4,31 | 4,95 | 5,56 | 6,73 | 7,8 | 8,79 | 9,69 | |
| 60х60 | 2,72 | 3,59 | 4,43 | 5,25 | 6,04 | 6,82 | 8,3 | 9,69 | 11,0 | 12,2 | |
| 80х80 | 4,84 | 6,0 | 7,13 | 8,24 | 9,33 | 9,87 | 13,46 | 15,38 | 17,22 | ||
| 100х100 | 17,22 | 19,78 | 22,25 | ||||||||
Для того чтобы узнать, сколько метров квадратной профильной трубы находится в тонне, необходимо 1000 разделить на массу одного метра изделия, указанную в таблице. Например, в одной тонне квадратной трубы с сечением 15х15 мм и толщиной стенки 1,5 мм находится 1000/0,61=1640 м (такой расчет позволяет получить приблизительный результат).
Бесшовные толстостенные горячекатаные трубы используются в областях с высокими требованиями к прочности. Процесс холодной прокатки позволяет получать изделия, стенки которых обладают более точными размерными характеристиками. Такая продукция широко применяется в машино-, автомобиле-, судостроении. Сварные квадратные трубы небольшого сечения часто используют в производстве мебели.

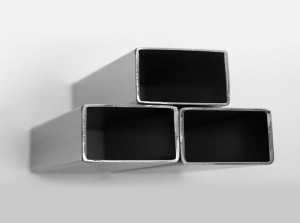

Размеры и масса прямоугольной профильной трубы
Ассортимент размеров проката с полым прямоугольным сечением более разнообразен, по сравнению с квадратными аналогами, благодаря различным вариантам соотношений длины и ширины. Основную часть производимой продукции составляют трубы общего назначения с толщиной стенки 1,5-5,0 мм, главное предъявляемое к ним требование – прочность.

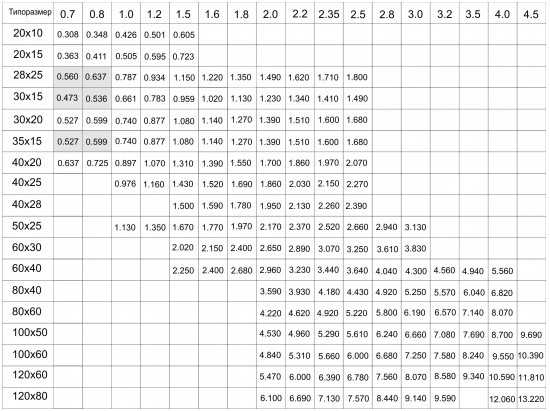

Таблица весов метра погонного прямоугольной стальной профильной трубы в соответствии с размером сечения и толщиной стенки, кг
| Толщина стенки, мм | 1,0 | 1,5 | 2,0 | 2,5 | 3,0 | 3,5 | 4,0 | 5,0 |
| Типоразмер, a х b, мм | Масса погонного метра, кг | |||||||
| 15х10 | 0,35 | 0,49 | 0,61 | |||||
| 20х10 | 0,43 | 0,61 | 0,76 | |||||
| 20х15 | 0,51 | 0,72 | 0,92 | 1,09 | ||||
| 25х10 | 0,51 | 0,72 | 0,92 | 1,09 | ||||
| 25х15 | 0,58 | 0,84 | 1,08 | 1,29 | ||||
| 28х25 | 0,79 | 1,15 | 1,49 | 1,8 | ||||
| 30х15 | 0,66 | 0,96 | 1,23 | 1,49 | ||||
| 30х20 | 0,74 | 1,08 | 1,39 | 1,68 | ||||
| 40х20 | 0,9 | 1,31 | 1,7 | 2,07 | ||||
| 40х25 | 0,98 | 1,43 | 1,86 | 2,27 | ||||
| 40х28 | 1,5 | 1,95 | 2,39 | |||||
| 50х25 | 1,13 | 1,67 | 2,17 | 2,66 | 3,13 | |||
| 50х30 | 2,32 | 2,86 | 3,36 | 3,85 | 4,3 | |||
| 60х30 | 2,02 | 2,65 | 3,25 | 3,83 | 4,39 | 4,93 | 5,94 | |
| 60х40 | 2,25 | 2,96 | 3,64 | 4,3 | 4,94 | 5,56 | 6,73 | |
| 80х60 | 4,22 | 5,22 | 6,19 | 7,14 | 8,07 | 9,87 | ||
| 100х50 | 4,53 | 5,61 | 6,66 | 7,69 | 9,69 | 10,65 | ||
| 120х60 | 5,47 | 6,78 | 8,07 | 9,34 | 10,59 | 11,810 | ||
treydmetall.ru
Типы и размеры профильных труб, расчет массы погонного метра трубы
В повседневной жизни, когда речь заходит о трубах, в представлении возникают изделия цилиндрической формы, именно так выглядят всевозможные, окружающие нас коммуникации. Это отличная конструкция и форма для сопротивления внешнему и внутреннему давлению, поэтому такие составляющие части часто используют в газопроводе, нефтепроводе, в водопроводе. Однако не всегда круглое сечение работает так, как нам того требуется. Использование круглой формы в строительстве часто недопустимо, так как она легко гнётся, к ней неудобно крепить профлист. Другое дело профилированные полые трубопрокатные изделия.
Описание профильной трубы
Это трубопрокатное изделие, полое внутри, имеющее любое сечение, кроме круглого. Профтрубы изготавливают:
- из нержавеющей стали;
- из углеродистой стали;
- из низколегированной стали;
- из пластика.
Профильные изделия выдерживают большие нагрузки, потому что стенки равномерно распределяют её. Так как трубопрокатные изделия внутри полые, вес небольшой и облегчает массу конструкции.
Применение
Не зря говорят, что все взрослые — это маленькие дети. Сегодняшние взрослые — вчерашние дети до сих пор играют в конструкторы, только детали стали намного серьёзнее и больше. Одним из элементов конструктора во взрослой игре стала профтруба. Это уникальная, изумительная вещь. С её помощью за небольшой промежуток времени можно собрать теплицу, забор.
Она используется:
- в строительстве;
- при прокладке трубопроводов;
- при возведении домов и гаражей, сараев.
Явным достоинством такого изделия может служить удобство монтажа. Важным свойством изделия является её вес, стойкость к температурным перепадам, долговечность. Это всё то, что часто является критерием выборы в пользу профильной трубы.
Разнообразие профтруб
Использование этого материала происходит в различных сферах, где особо предъявляют требования к точности весу надёжности и стойкости материала. В качестве формы профтрубы используют квадратную, каплевидную, прямоугольную, овальную. Часто применяется антикоррозийное покрытие для того, чтобы улучшить стойкость к воздействию внешних агрессивных, химических средств.
Ещё одним исполнением профтруб является её производство из различных сортов нержавеющей стали. Такой тип изделия применяется в химической и пищевой промышленности.
В промышленности производятся изделия длиной от 6 до 12 погонных метров. В нашей стране есть несколько типов стальных профтруб, а также данных изделий из нержавеющей стали, которые изготавливаются по ГОСТу. Это стальные квадратные, стальные прямоугольные, стальные электросварные прямошовные, стальные электросварные холоднодеформированные, бесшовные холодно — и тепло-деформированные из коррозионно-стойкой стали.
Сортимент формируется по таким параметрам, как:
- длина;
- габариты сечения профиля;
- тип профиля.
Типоразмеры труб
Помимо прочего, существует несколько стандартных типоразмеров, которые облегчают производство монтажа и дальнейшее обслуживание.
Размеры профильной трубы, таблица типоразмеров для прямоугольных труб приведена ниже.
Расчёт веса погонного метра происходит в зависимости от длины стороны сечения профиля и толщины стенки.
При покупке профильных изделий цену указывают за вес. Поэтому важно понимать, как правильно определять удельный вес. Для этого площадь сечения профильной трубы надо умножить на толщину одной её стенки. Существуют таблицы, в которых указывается вес профтрубы, то есть сколько может весить 1 её метр.
Определение массы профтрубы

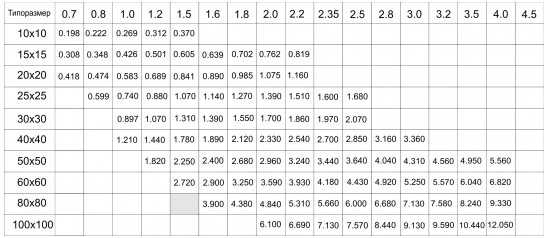

ГОСТ 8639–82 — Вес трубы квадратной стальной таблица
Теоретическая масса 1 погонного метра по ГОСТ 8639–82
ГОСТ 8645–68 — вес профильной трубы. Таблица
Вес трубы профильной стальной. Таблица
Варианты применения
Из профтрубы при должном уровне смекалки и фантазии можно смастерить много полезных вещей для дома. При этом помимо фантазии и навыков необходимо наличие основного набора инструментов.

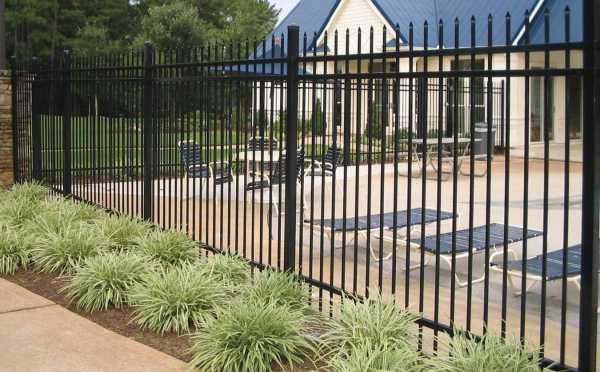

Ограждения, ворота, заборы. Профтруба идеально подходит для безотходного производства. Можно использовать в качестве несущих столбиков, основных перекладин и наполнителей пустот между ними. Прослужит очень долго, но требует покраски специальными грунтовыми красками, защищающими от агрессивной среды.- Парники, навесы. Данные конструкции можно монтировать прямо на грунт. Соединения могут быть как сварными, так и болтовыми. Поликарбонат прекрасно крепиться к плоской стороне профтрубы. В случае необходимости легко демонтируется.
- Каркасные дома. Как упоминалось выше, часто используется при строительстве. Но в этом случае требования к материалу устанавливаются на самом высоком уровне. Необходимо уделить пристальное внимание на толщину, состав и диаметр стенок.
tokar.guru
Какие особенности имеет квадратная труба и как классифицируется
Содержание статьи
Мы все привыкли понимать под словом труба круглое изделие какого-либо диаметра и с какой-либо длиной. Они используются и в водопроводе, и для подводки газа, и еще со многими целями.
Профильные стальные трубы
Однако есть и другой вид труб — профильные. Это все те изделия, которые имеют любое другое сечение, но не круглое.
Вернуться к содержанию ↑Некоторые особенности

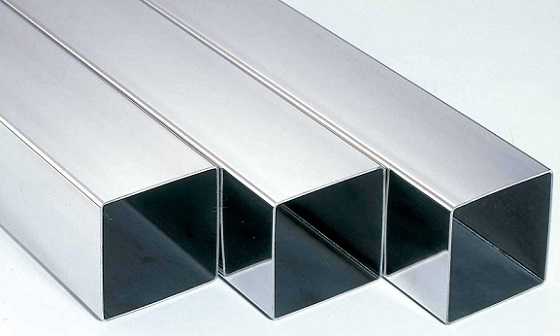

Одним из видов профильных материалов являются квадратные трубы. Близкими по своим характеристикам с квадратными можно назвать прямоугольные. Отличаются они между собой только формой сечения, размеры тоже иногда бывают отличные.
Стальная продукция квадратного сечения по сравнению со стандартной имеет следующие преимущества:
- Простой монтаж даже самых сложных конструкций, так как профиль удобно крепить между собой;
- Есть возможность заменить некоторые части профильной арматуры по более низкой цене;
- Простота погрузки и складирования благодаря удобной форме сечения;
- Квадратная труба обладает высокой степенью устойчивости к статическим нагрузкам, так как обладает очень высокой прочностью;
- Более легкая, а значит и более экономная;
- Высокая степень устойчивости к деформирующим силам. Устойчива к резким и частым перепадам температур;
- С помощью данных материалов можно изготовить практически любую конструкцию, даже самой нестандартной формы.
Профильные и круглые стальные трубы
Вернуться к содержанию ↑Классификация
Классификация у такой продукции очень обширная. Мы остановимся на основных характеристиках. Например, на способе изготовления. По этому признаку выделяют три основных вида, которые регламентированы ГОСТом:
- Холоднотянутые или холоднодеформированные;
- Горячетканые или горячедеформированные;
- Электросварные.
Отметим, что третий вид имеет шов. При этом каждая шовная труба может производиться как путем горячего проката, так и холодным прокатом.
Надо сказать и то, что все горячетканые продукты служат начальными заготовками для изделий, получаемых путем холодного проката.
Вернуться к содержанию ↑Сортамент
Повсеместное использование данных изделий обусловлено наличием широкого сортамента. На сегодняшний день могут производиться такие типоразмеры:
- Изделия с кратной мерной длиной могут иметь этот показатель от 400 до 1250 см – для горячего проката, и от 150 до 900 см – для холодного проката.
- Мерная длина может лежать в диапазоне от 400 до 1250 см – для горячего проката, и от 450 до 900 см для холодного проката, от 500 до 900 см – для электросварных материалов;
- Немерная длина включает в себя диапазоны от 400 до 1250 см для горячего проката и от 150 до 900 для холодного проката.

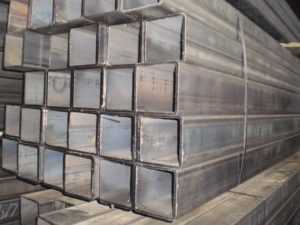

Квадратные стальные трубы
Если говорить про размеры стальных профильных изделий с точки зрения ширины и высоты профиля, то следует обратиться к стандарту 8639-82. он распространяется на стальные шовные и бесшовные изделия горячего и холодного проката. Устанавливает следующий сортамент:
- Наружные размеры от 1*1 до 12*12 см с толщиной стенки от 1 до 8 мм – для холоднотянутых металлических продуктов;
- 6*6 – 18*18 с толщиной стенок 4-14 мм — для горячедеформированных;
- 1*1 – 10*10 с толщиной стенок 1-5 – для электросварных.
Кроме того, существует такой гост, как 30245-2003, который распространяется на замкнутые гнутые материалы из стали. Им устанавливаются следующие стандартные размеры для квадратного сечения 4*4 и толщиной металла в 2 мм, как минимум, и 30на 30 и толщиной в 14 мм, как максимум.
В таблице ниже приведена зависимость между линейными показателями и удельным весом:
| Размер, мм | Толщина, мм | Удельная масса, кг/м |
|---|---|---|
| 15х15 | 1 | 0.479 |
| 15х15 | 1.5 | 0.707 |
| 15х15 | 2 | 0.926 |
| 20х20 | 1 | 0.62 |
| 20х20 | 1.5 | 0.93 |
| 20х20 | 2 | 1.225 |
| 25х25 | 1 | 0.793 |
| 25х25 | 1.5 | 1.178 |
| 25х25 | 2 | 1.554 |
| 30х30 | 1 | 0.942 |
| 30х30 | 1.5 | 1.401 |
| 30х30 | 2.5 | 2.296 |
| 40х40 | 1 | 1.24 |
| 40х40 | 1.5 | 1.849 |
| 40х40 | 2 | 2.447 |
| 50х50 | 1.5 | 2.34 |
| 50х50 | 2 | 3.1 |
| 50х50 | 2.5 | 3.86 |
| 60х60 | 1.5 | 2.8 |
| 60х60 | 2 | 3.72 |
| 60х60 | 2.5 | 4.63 |
Оцинковка методом горячей обработки
Поскольку все вышеописанные изделия производятся из различных сталей, можно утверждать, что все они в той или иной мере подвержены коррозии. Самым слабым местом является сварной шов. Чтобы защититься от ржавчины, профильные трубы подвергаются оцинковке.
Оцинкованная продукция будет служить гораздо дольше, так как не подвержена коррозии. Кроме того, оцинкованная и выглядит лучше, поэтому может использоваться в качестве завершающей отделки чего-либо.
Не редко оцинкованная труба становится элементом забора или въездных ворот.
Важно! Нужно сказать, что нанесение защитного слоя позволяет уберечь от ржавчины только верхний слой металла. Поэтому оцинкованная вещь тоже может ржаветь, если защитный слой поврежден.
На сегодня применяют сразу несколько способов нанесение защитного слоя. Самым распространенным считается метод горячей обработки. Технологически такой метод состоит из трех последовательных этапов:
- Сначала рабочая поверхность очень тщательно очищается от грязи, мусора, а также от наплывов, окалин и так далее;
- Труба опускается в емкость, которая содержит расплавленный защитный состав. Такая процедура может повторяться до 3 раз подряд;
- Оцинкованная поверхность проверяется на вопросы качественного нанесения;
- Дальше происходит сушка и охлаждение, что осуществляется путем погружения в холодную воду.

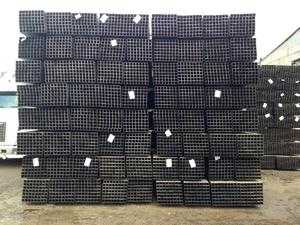

Квадратная труба из стали
При таком способе оцинкованная поверхность может иметь толщину в 40 – 200 мкм. В зависимости от того, с какой целью эта процедура проводилась. Если материал применяется для возведения забора или же просто для сооружения неких иных конструкций, то пленка может иметь меньшую толщину. В том случае, когда данный материал будет применяться для транспортировки каких-либо веществ, в том числе и химических, толщина может достигать максимального значения.
Оцинкованная поверхность становится темно-серого цвета или же глянцево-серебристого. Часто для того же забора используют полированные данные изделия, которые получают блеск хрома. Квадратная хромированная труба может быть использована не только в качестве строительного материала, но и в качестве декоративной отделки и забора, каких-либо помещений, иных вещей.
Вернуться к содержанию ↑Иные способы оцинковки
Второй способ предусматривает нанесение защитного слоя холодным методом. В этом случае данный защитный состав представлен в виде состава, напоминающего обычную краску.
Наносится такая краска вручную при помощи специального оборудования.
Состоит из следующих элементов:
- Жидкое связующее вещество;
- Порошок цинка.
Данный способ хорош тем, что отельные части забора, ворот, автомобиля могут быть покрашены, находясь при этом на своих местах.

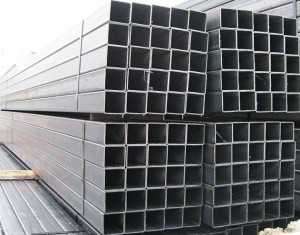

Оцинкованные квадратные стальные трубы
Третий способ подразумевает гальваническое покрытие. Такой способ осуществим только на предприятиях. Суть состоит в том, что слой цинка равномерно распределяется по обрабатываемой поверхности по средством электрического тока. С этой целью отдельные части забора или другого сооружения помещаются в специальную емкость, наполненную электролитом с пластинами цинка.
После разряда тока на отдельных частях забора остается идеально ровное цинковое напыление. Толщина его может достигать 10-25 мкм.
Надо сказать, что существует и комбинированные способы. Например, когда заранее обработанный лист металла подвергается сварке. Сварной шов имеет разрушенный защитный слой. Поэтому его восстанавливают уже способом ручной окраски.
Вывод: Как видно профильные трубы используются довольно часто во многих сферах. Самой большой проблемой становится ржавчина, однако и она решается путем нанесения защитного слоя цинка.
Вернуться к содержанию ↑Стальные трубы: принципы работы
| Автор | Поделитесь | Оцените | Виктор Самолин |
|---|
vseotrubax.com
Характеристики труб квадратных
Трубы стальные квадратные (ГОСТ 8639-82)
Настоящий стандарт распространяется на стальные бесшовные горячедеформированные и холоднодеформированные, электросварные и электросварные холоднодеформированные квадратные трубы. (Измененная редакция, изм. №3).
Форма и размеры квадратных труб должны соответствовать указанным на чертеже и в таблице.
Квадратная труба обладает профильным сечением квадратной формы. Это отличает данный вид труб от обычных. Квадратные трубы имеют широкую сферу применения. Труба квадратная используется при производстве металлических конструкций, при производстве ограждений, на мебельном производстве. Обычно трубы квадратные применяются в качестве конструкционного элемента. Основные особенности, которыми обладает труба квадратная, — малый вес и четыре ребра жесткости.
Параметры стальных квадратных труб (ГОСТ 8639-82)Размеры А, мм: 101520253032*3536*40*404245506065*708090100110120140150180
| Размеры А, мм | Толщина стенки, S, мм | Масса 1м, кг | Метров в тонне |
| 10 | 1,0 | 0,269 | 3717,5 |
| 15 | 1,0 | 0,426 | 2347,4 |
| 1,5 | 0,605 | 1652,9 | |
| 20 | 1,0 | 0,583 | 1715,3 |
| 1,5 | 0,841 | 1189,1 | |
| 2,0 | 1,075 | 930,2 | |
| 25 | 1,0 | 0,740 | 1351,4 |
| 1,5 | 1,070 | 934,6 | |
| 2,0 | 1,390 | 719,4 | |
| 2,5 | 1,680 | 595,2 | |
| 3,0 | 1,950 | 512,8 | |
| 30 | 2,0 | 1,700 | 588,2 |
| 2,5 | 2,070 | 483,1 | |
| 3,0 | 2,420 | 413,2 | |
| 3,5 | 2,750 | 363,6 | |
| 4,0 | 3,040 | 328,9 | |
| 32* | 4,0 | 3,300 | 303,0 |
| 35 | 2,0 | 2,020 | 495.0 |
| 2,5 | 2,460 | 406,5 | |
| 3,0 | 2,890 | 346,0 | |
| 3,5 | 3,300 | 303,0 | |
| 4,0 | 3,670 | 272,5 | |
| 5,0 | 4,370 | 228,8 | |
| 36* | 4,0 | 3,800 | 262,2 |
| 40* | 2,0 | 2,330 | 429,2 |
| 40 | 2,0 | 2,330 | 429.2 |
| 2,5 | 2,850 | 350,9 | |
| 3,0 | 3,360 | 297,6 | |
| 3,5 | 3,850 | 259,7 | |
| 4,0 | 4,300 | 232,6 | |
| 5,0 | 5,160 | 193,8 | |
| 6,0 | 5,920 | 168,9 | |
| 42 | 3,0 | 3,550 | 281,7 |
| 3,5 | 4,070 | 245,7 | |
| 4,0 | 4,560 | 219,3 | |
| 5,0 | 5,470 | 182,8 | |
| 6,0 | 6,300 | 158,7 | |
| 45 | 3,0 | 3,830 | 261,1 |
| 3,5 | 4,400 | 227,3 | |
| 4,0 | 4,930 | 202,8 | |
| 5,0 | 5,940 | 168,4 | |
| 6,0 | 6,860 | 145,8 | |
| 7,0 | 7,690 | 130,0 | |
| 8,0 | 8,430 | 118,6 | |
| 50 | 3,0 | 4,310 | 232,0 |
| 3,5 | 4,940 | 202,4 | |
| 4,0 | 5,560 | 179,9 | |
| 5,0 | 6,730 | 148,6 | |
| 6,0 | 7,800 | 128,2 | |
| 7,0 | 8,790 | 113,8 | |
| 8,0 | 9,690 | 103,2 | |
| 60 | 3,5 | 6,040 | 165,6 |
| 4,0 | 6,820 | 146,6 | |
| 5,0 | 8,300 | 120,5 | |
| 6,0 | 9,690 | 103,2 | |
| 7,0 | 11,000 | 90,9 | |
| 8,0 | 12,200 | 82,0 | |
| 65* | 6,0 | 10,630 | 94,1 |
| 70 | 4,0 | 8,070 | 123,9 |
| 5,0 | 9,870 | 101,3 | |
| 6,0 | 11,570 | 86,4 | |
| 7,0 | 13,190 | 75,8 | |
| 8,0 | 14,710 | 68,0 | |
| 80 | 4,0 | 9,330 | 107,2 |
| 5,0 | 11,440 | 87,4 | |
| 6,0 | 13,460 | 74,3 | |
| 7,0 | 15,380 | 65,0 | |
| 8,0 | 17,220 | 58,1 | |
| 90 | 5,0 | 13,000 | 76,9 |
| 6,0 | 15,340 | 65,2 | |
| 7,0 | 17,580 | 56,9 | |
| 8,0 | 19,730 | 50,7 | |
| 100 | 6,0 | 17,220 | 58,1 |
| 7,0 | 19,780 | 50,6 | |
| 8,0 | 22,250 | 44,9 | |
| 9,0 | 24,620 | 40,6 | |
| 110 | 6,0 | 19,110 | 52,3 |
| 7,0 | 21,980 | 45,5 | |
| 8,0 | 24,760 | 40,4 | |
| 9,0 | 27,450 | 36,4 | |
| 120 | 6,0 | 20,990 | 47,6 |
| 7,0 | 24,180 | 41,4 | |
| 8,0 | 27,270 | 36,7 | |
| 9,0 | 30,280 | 33,0 | |
| 140 | 6,0 | 24,760 | 40,4 |
| 7,0 | 28,570 | 35,0 | |
| 8,0 | 32,290 | 31,0 | |
| 9,0 | 35,930 | 27,8 | |
| 150 | 7,0 | 30,770 | 32,5 |
| 8,0 | 34,810 | 28,7 | |
| 9,0 | 38,750 | 25,8 | |
| 10,0 | 42,610 | 23,5 | |
| 180 | 8,0 | 42,340 | 23,6 |
| 9,0 | 47,230 | 21,2 | |
| 10,0 | 52,030 | 19,2 | |
| 12,0 | 61,360 | 16,3 | |
| 14,0 | 70,330 | 14,2 | |
| * специальные размеры | |||
Параметры стальных квадратных мебельных труб (DIN 2395, ТУ 14-105-566-93)
Размеры А, мм: 15202530405060
| Размеры А, мм | Толщина стенки, S, мм | Масса 1м, кг | Метров в тонне |
| 15 | 0,9 | 0,431 | 2320,2 |
| 1,0 | 0,479 | 2087,7 | |
| 1,2 | 0,565 | 1769,9 | |
| 1,5 | 0,707 | 1414,4 | |
| 2,0 | 0,926 | 1079,9 | |
| 20 | 1,0 | 0,620 | 1612,9 |
| 1,2 | 0,774 | 1292,0 | |
| 1,5 | 0,930 | 1075,3 | |
| 2,0 | 1,225 | 816,3 | |
| 25 | 1,0 | 0,793 | 1261,0 |
| 1,2 | 0,951 | 1051,5 | |
| 1,5 | 1,178 | 848,9 | |
| 2,0 | 1,554 | 643,5 | |
| 30 | 1,0 | 0,942 | 1061,6 |
| 1,2 | 1,130 | 885,0 | |
| 1,5 | 1,401 | 713,8 | |
| 2,0 | 1,853 | 539,7 | |
| 2,5 | 2,296 | 435,5 | |
| 40 | 1,0 | 1,240 | 806,5 |
| 1,2 | 1,488 | 672,0 | |
| 1,5 | 1,849 | 540,8 | |
| 2,0 | 2,447 | 408,7 | |
| 50 | 1,5 | 2,340 | 427,4 |
| 2,0 | 3,100 | 322,6 | |
| 2,5 | 3,860 | 259,1 | |
| 60 | 1,5 | 2,800 | 357,1 |
| 2,0 | 3,720 | 268,8 | |
| 2,5 | 4,630 | 216,0 |
Квадратные трубы всегда в наличии со склада и под заказ по ценам. Мы поставляем квадратные трубы в города: Москва, Тюмень, Санкт-Петербург, Челябинск, Новосибирск, Сургут, Екатеринбург, Ижевск, Москва, Омск, Тюмень, Казахстан, Самара, Красноярск, Нижний Новгород, Оренбург, Уфа, Казань, любые регионы РФ и страны СНГ.
www.m-invest.ru

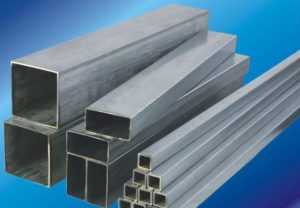

Квадратная труба – размеры и сферы применения
Квадратные трубы, размеры которых подбираются индивидуально, могут применяться для возведения каркасов небольших сооружений (складов, павильонов), лестниц, перил, перекрытий, ворот и других легких металлоконструкций. Также профили с квадратным сечением широко используются в пищевой, фармацевтической промышленности, автомобилестроении, сельском хозяйстве и других областях. Благодаря повышенной прочности трубы с прямоугольным сечением значительно облегчают конструкцию в целом.
Для чего нужны квадратные трубы?
Квадратными или профильными называют те трубы, внешнее или внутреннее сечение которых не представляет собой круг. В наши дни существует огромное множество видов, форм и размеров профилей, которые применяются в различных областях. Одной из сфер использования таких конструкций является изготовление рам и каркасов. Также квадратные трубы применяются в тех случаях, когда необходимы плоские изгибы и повышенные показатели сопротивления. Последние в среднем на 25 % выше, чем у труб круглого сечения с аналогичным весом.
В некоторых случаях для изготовления каркасных конструкций целесообразней использовать прямоугольные трубы. Например, если к одной стороне металлического профиля примыкает плоский изгиб другого. Использование профиля с прямоугольным сечением позволит уменьшить вес конструкции примерно на 10 %. Этот стройматериал универсален, может крепиться под любым углом и использоваться вместо балок, швеллеров и уголков. Наиболее распространенными материалами для производства квадратных труб являются сталь и алюминий.
Квадратные трубы различных размеров покрывают цинком, чтобы придать им коррозийную устойчивость и более привлекательный внешний вид. Зачастую оцинкованные профили используются только в наружных конструкциях, которые часто подвергаются окислению. Для внутренних работ целесообразней использовать обычные квадратные трубы без специальных покрытий.
Преимущества и недостатки квадратных труб
Основное преимущество квадратной формы профиля – более высокая прочность. Прямоугольная форма имеет ребра жесткости, которые служат каркасом для трубы, и как следствие повышают ее механическую прочность. Из особенностей конструкции вытекает еще одна важная характеристика: так как квадратная форма придает трубе больше прочности, ее вес уменьшается на 20–30 % по сравнению с традиционным вариантом.
Забор, который построен из профиля квадратной формы, имеет меньшую площадь по сравнению с такой же оградой из классической трубы. Благодаря меньшей площади требуется меньше материалов для обработки конструкции: лаков, красок, различных антикоррозийных покрытий и др. Еще одним преимуществом является простота в хранении. Квадратный профиль гораздо проще складывать и транспортировать, нежели круглый.
Основной недостаток квадратных металлических труб любых размеров – подверженность коррозии. Впрочем, этот недостаток касается любых железных труб, независимо от их формы. Обработка металлической поверхности цинком существенно повышает сопротивляемость коррозии. После оцинковки эксплуатационные характеристики повышаются вместе со стоимостью продукции.
Размеры квадратных труб по ГОСТ
Квадратные трубы – один из видов профилей, которые изготавливаются согласно требованиям ГОСТ 13663–86. По технологии производства изделия делятся на 2 вида:
- бесшовные;
- электросварные.
В свою очередь бесшовные трубы могут производиться с помощью холодной и горячей деформации.
Профильные металлоконструкции делятся на две группы согласно их нормированным свойствам:
- Группа А – с нормированием химического состава и механических характеристик по ГОСТ 380–2005.
- Группа Б – с нормированием химического состава и механических характеристик по ГОСТ 1050–80.
Государственные стандарты определяют следующие значения размеров труб с квадратным, прямоугольным и овальным сечениями:
- размеры прямоугольных сечений регламентируются ГОСТ 8645–68;
- размеры овальных сечений – ГОСТ 8642–68;
- размеры квадратных сечений – ГОСТ 8639–82.
ГОСТ также регламентирует и стандартную длину профилей.
- Немерная длина:
- от 1,5 до 9 м для электросварных или холоднодеформированных бесшовных;
- от 4 до 12,5 м для горячедеформированных бесшовных.
- Мерная длина:
- от 4,5 до 11 м для холоднодеформированных бесшовных;
- от 4 до 12,5 м для горячедеформированных бесшовных;
- от 5 до 9 м – для электросварных.
Как рассчитать вес квадратной трубы?
Зная толщину стенок и размер сечения, вес квадратного профиля можно легко определить с помощью ГОСТа. Для этого в таблице сортамента необходимо найти нужный размер и в соответствующем столбце узнать удельный вес трубы (вес погонного метра). Для подсчета массы всей трубы умножаем удельный вес на ее длину. Также можно использовать геометрические вычисления и формулы с постоянными значениями, но это требует больше времени и знаний.
Однако в таблице ГОСТа указаны лишь примерные значения веса, которые в реальности могут отличаться. Максимальная погрешность, которую предусматривает государственный стандарт, составляет 12 %. Теоретическая масса от фактической может существенно отличаться, поэтому лучше выполнить расчет самому. Чтобы узнать, сколько весит 1 погонный метр прямоугольного профиля, необходимо:
- Посчитать периметр развернутой трубы.
- Умножить периметр в метрах на удельный вес стали (7,85 г см³).
- Полученное значение умножить на толщину стенок в мм.
С помощью этих же расчетов можно вычислить и вес традиционной круглой трубы. Зная, как определить вес квадратного или круглого профиля, можно быстро ориентироваться без показателей ГОСТ. Достаточно иметь калькулятор под рукой, чтобы выполнить быстрый подсчет массы труб для каких–либо целей: монтажа водопровода, изготовления каркаса или транспортировки металлопроката.
Советы по соединению квадратных труб
Сварка квадратных труб от сварки круглых почти ничем не отличается: подготовительные работы, сварочный процесс и выбор типа сварки проводятся по тем же правилам.

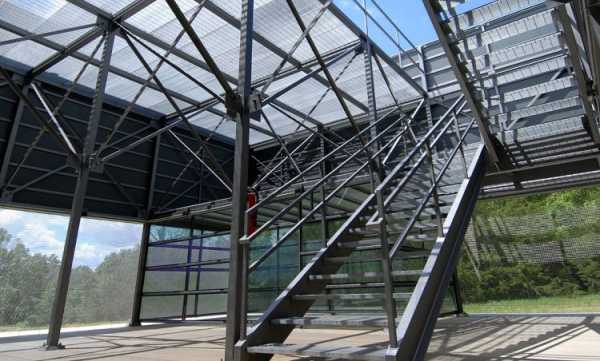

Квадратные профили различных размеров и форм используют при сооружении металлоконструкций, площадок, опор и при прокладке кабелей. Также они широко применяются в мебельной индустрии. Из прямоугольных профилей изготавливают прочные и легкие каркасы, которые пользуются повышенным спросом в сфере производства наружной рекламы. Существует два метода соединения такого профиля: винтовые соединения и сварка.
Старайтесь оптимально подбирать размеры квадратных труб, их вес и длину для конкретной конструкции. Хорошо подобранные размеры и применение дуговой сварки со специальной проволокой позволят делать сложные и прочные конструкции.
Целостность и жесткость металлоконструкций обеспечивается хорошей сцепкой. Для этого можно использовать специальные соединители, с помощью которых крепятся профильные трубы под разными углами. Данный метод обеспечит приятный внешний вид конструкции, благодаря чему он часто применяется в мебельной промышленности. Поэтому, если вам важен внешний вид конструкции, стоит применять соединители или скручивать профили с помощью винтов.
mnogo-trub.ru
