Размеры металлопрофиля – Профлист (профнастил) – размеры листа: толщина, ширина, длина

рекомендуемая ширина, длина и толщина листа

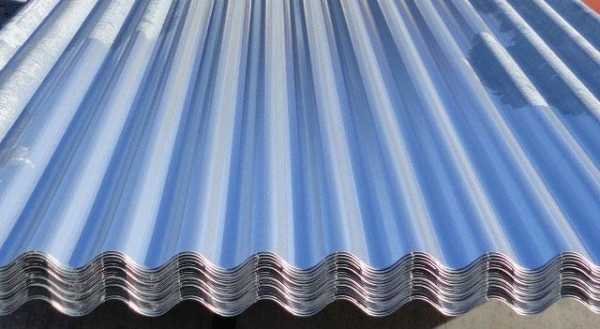

Впервые профилированный лист появился на рынке строительных материалов в начале XIX века в Великобритании и сразу завоевал популярность. Его сразу стали использовать при отделке стен и кровель. Впоследствии стали ставить заборы из профлиста.

Виды профнастила

Этот строительный материал в первую очередь разделяют по типу нанесенного покрытия.



Выпускается типовой материал с цинковым покрытием, толщина которого составляет 20-30 мкм. Его применяют при сооружении перекрытий и навесов. Стоимость такого материала ниже на 40% других пластин, которые применяют в строительстве.

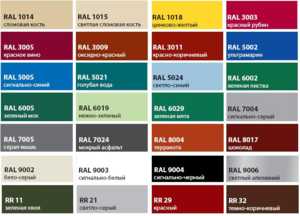

На поверхность металлопрофиля наносят слой покрытия, изготовленного на основе синтетических смол. Такие изделия защищены от коррозии, добавление красящих пигментов дает широкую цветовую гамму. Толщина покрытия достигает 200 мкм.

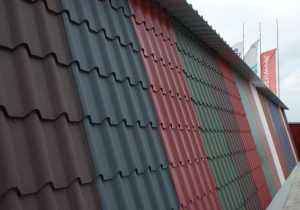

На рынке встречаются изделия, на поверхности которых имитированы изображения других стройматериалов — природного камня, кирпича и древесины.

Какой размер профлиста выбрать

Подбор материала для сооружения ограды производится на основании эксплуатационных условий. Отметим, что к покрытию изгороди нет особых требований по герметичности. Для ограждений применяют детали толщиной от 0,5 до 0,7 мм с малой гофрой. Это изделия марок С8, С10, С20. При подборе материала для ограды, устанавливаемой на территории с высокой ветровой нагрузкой, стоит помнить, что в таких условиях использование изделия марки С8 нецелесообразно.

Несмотря на малую толщину, разумным материалом для изготовления ограждения считают детали марки С20 или С21. Они надежны, прочны и хорошо гасят посторонние звуки.

Как и любые изделия, выпускаемые металлургической промышленностью, продукцию этого типа производят в соответствии с требованиями ГОСТ.

Ширина

Ширина детали определяется маркой. При выборе подходящего материала руководствуются полезной и полной шириной изделия.

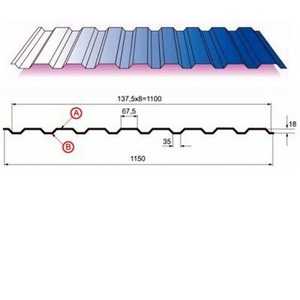

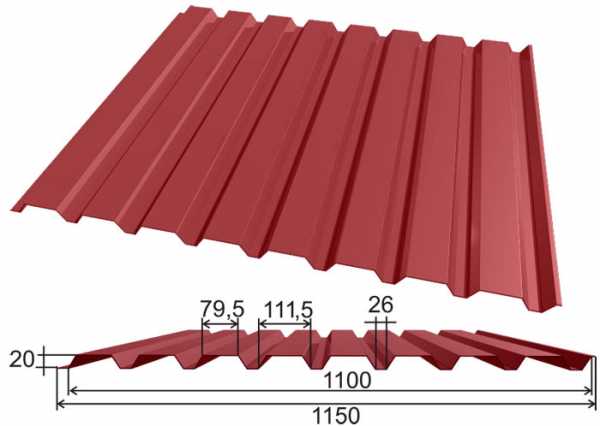

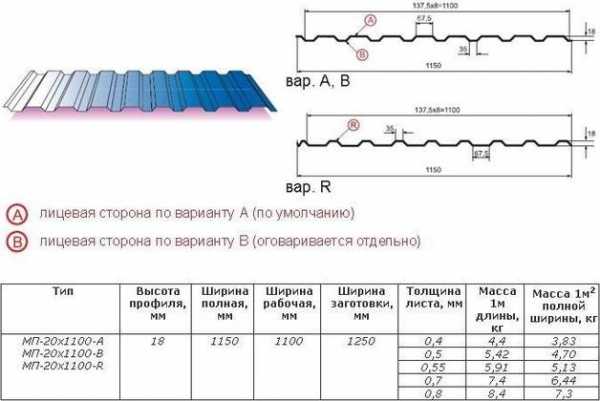

Например, для листа С20, часто применяемого для ограждений:

• полезная — 1100 мм;
• полная — 1150 мм.

Полезной шириной называют расстояние между центральными осями крайних профилей. По осям устанавливают крепеж при соединении профилированного материала.

Полной шириной изделия называют габарит, его измеряют от края до края листа.

Длина

Производители, которые выпускают профильные материалы, по умолчанию изготавливают детали длиной 2 м.

Высота ограды составляет 2 м. Вместе с тем, длина может быть другой, это обусловлено тем, что профнастил изготавливают из рулонной стали. Производители нарезают его с кратностью 200 или 300. Т. е., какой высоты будет сооружение, определяет потребитель.

Толщина

Для производства настила используют лист из стали толщиной от 0,5 до 0,7 мм. Кстати, толщина профнастила для забора указывается без учета покрытия.

Что учесть при монтаже

Из профнастила выполняют временные и постоянные ограды. Для минимизации расходов на сооружение целесообразно устанавливать пластины с большой шириной. Для надежной ограды рекомендуется использование деталей меньшей ширины. Такая конструкция увеличивает жесткость ограждения.

Для надежной ограды рекомендуется использование деталей меньшей ширины.

Для изготовления ворот допустимо использование прочного листа, но ворота и калитку усиливают металлическим профилем прямоугольного сечения. Размер сечения равен 40*20 мм, а толщина стенки не менее 2 мм. Для упрочнения конструкции устанавливают дополнительные ребра жесткости в виде косынок или перемычек.

Как выбрать металлопрофиль

Параметры металла, покрытого цинком, определены в ГОСТ 24045-2010, требования к материалу изложены в ГОСТ 14918-80. ГОСТ 30246-94 определяет требования к качеству пластин с полимерным покрытием.

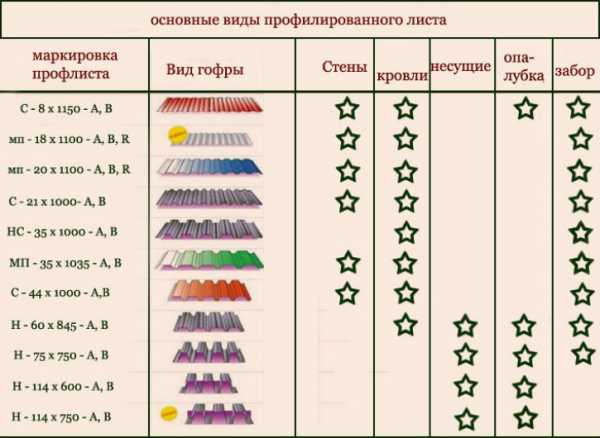

Маркировка

Маркировка представляет собой набор букв и цифр, в них зашифрованы характеристики детали.

Буквы

Металлургическая промышленность предлагает потребителям следующие виды профнастила:

• Н – несущий лист, который применяют для перекрытий и кровельных сооружений.
• С – стеновой тип, эти листы нашли применение в изготовлении ограждений и стеновых конструкций строительных объектов.
• НС – универсальный материал, который применяют, когда требуется использование профилированного изделия.
• Кроме указанных буквенных обозначений, применяют еще две буквы А и R. Для ограждений допустимо использование только изделия марки А. Они не оборудованы гидрозатвором и окрашены только с одной стороны.

Цифры

Цифровые значения, которые указывают в маркировке профилированного настила, говорят о высоте гофры.

Размеры

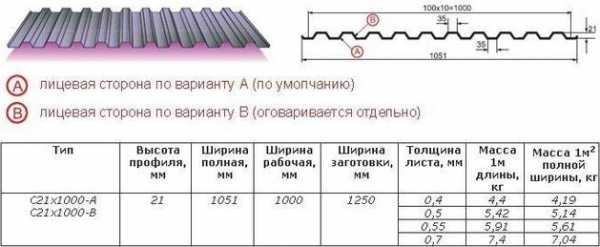

Стандартные размеры изделия С21: полезная ширина 1000 мм, полная ширина 1050 мм, высота гофры на листе 21 мм. Высотный размер профнастила составляет два метра.

Расчет количества листов

При монтировании забора из профнастила тщательно рассчитывают требуемое количество деталей, количество металлического профиля, объем крепежа.

Расчет количества материалов выполняют по следующему алгоритму:

• Определяют периметр земельного надела с указанием месторасположения ворот и калитки.
• Получив размеры периметра, рассчитывают длину. Размеры ворот и калитки не включают.
• Определение количества опор, необходимых для установки профнастила для забора.
• Из полученного числа, связанного с длиной периметра, вычитают сумму ширины столбов. После этого будет получено количество изделий, требуемых для возведения ограждения.

Рассмотрим использование этого алгоритма на примере:

• Размер периметра равен 100 м. Это число требуется разделить на полезную ширину выбранного изделия – 1,1 м. Результат будет равен 90,9, это число округляют до целого значения. Для возведения забора потребуется 91 профильный лист, стройматериал закупают с небольшим запасом. Поэтому потребуется 92 профильных листа.
• Для определения количества опор значение периметра делят на ширину секции, результатом станет требуемое количество опор для забора. Длина столба равняется высоте забора и подземного участка, как правило, он составляет 0,7 – 1 м, т. е. для сооружения такой ограды будет, потребуется приобрести 40 столбов размером 2,7 м в длину.

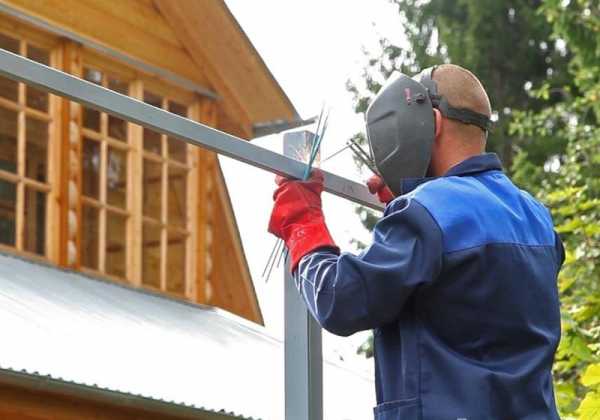

• Профнастил крепят к каркасу. Для создания применяют прямоугольный металлопрофиль с размером сечения 40*20 и толщиной стенки 2 — 2,5 мм.
• При монтаже забора высотой два метра устанавливают две горизонтально расположенные лаги. Для этого потребуется 200 погонных метров профиля.
• Для прикрепления профнастила к лагам применяют саморезы со сверлом, на один квадратный метр потребуется использование 8-ми саморезов.

Использование профнастила дает строителям создавать долговечные надежные заборы, которые по стоимости доступны большинству владельцев загородных домов и дачных участков.

megastrolis.ru

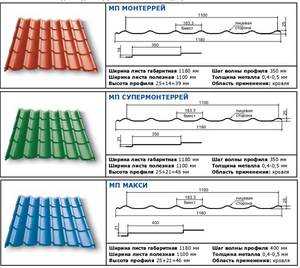

Размеры металлопрофиля для крыши и виды листов

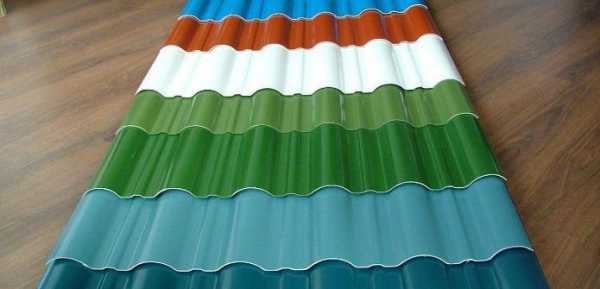

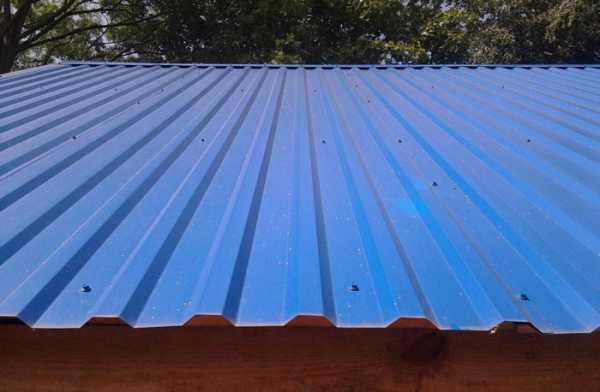

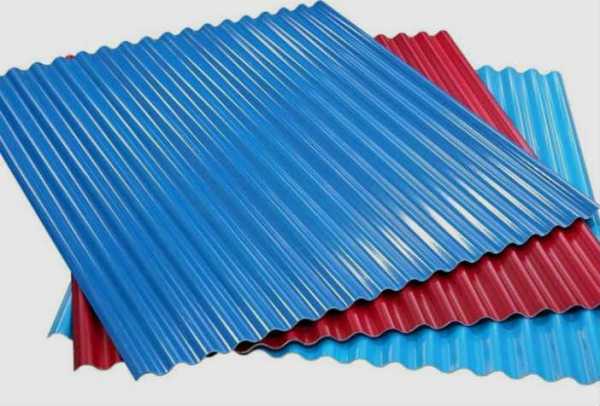

Профлист – это востребованный материал, используемый при формировании кровельного покрытия на разных видах крыши. Во время его выбора непременно надо учитывать его вид и размеры, так как от этих параметров зависит, насколько качественным и надежным будет результат работы. Ассортимент профлиста на современном рынке является широким и глубоким, поэтому нередко возникают сложности с выбором оптимального материала. Размеры металлопрофиля должны идеально соответствовать имеющейся конструкции крыши.

Особенности и плюсы материала

Важно! Профнастил представлен гофрированными листами, которые создаются методом проката с использованием профилегибочного оборудования.

За счет качественного процесса производства обеспечивается создание листов, обладающих волнистыми выступами. Они могут иметь форму трапеции или прямоугольника и называются гребнями или волнами.

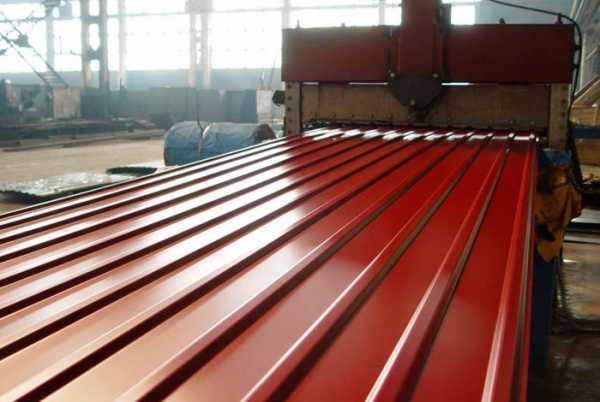

Для создания профлиста используется рулонная сталь, покрываемая предварительно цинком, обеспечивающим защиту от коррозии. Применяется материал в разных сферах, поэтому может использоваться не только для создания кровельного покрытия, но и для формирования различных ограждений, облицовки вертикальных конструкций или других целей.

К основным характеристикам материала относится:

• размеры металлопрофиля для кровли являются различными, поэтому можно подобрать листы, которые по габаритам будут идеально соответствовать имеющейся конструкции крыши;
• легкость перевозки и установки;
• стойкость перед процессом коррозии;
• долгий срок службы;
• устойчивость перед высокими температурами, воздействием влаги или механическими ударами;
• ассортимент металлопрофиля удивляет большим количеством разнообразных моделей;
• листы обладают небольшим весом, поэтому не оказывается негативное воздействие на стропильную конструкцию или основание дома;
• допускается пользоваться листами повторно.

Важно! Неоспоримым плюсом этого материала считается его многофункциональность и универсальность, так как он действительно может использоваться в разных направлениях и сферах.

Какова длина листа?

Размер металлопрофиля может быть разным, но первоначально следует обращать внимание на длину элементов. Листы укладываются внахлест, поэтому теряется примерно 20 см длины. По СНиПу II–26–76 желательно вовсе делать такой перехлест в пределах 25 см.

Во время выбора длины листов учитываются габариты самой кровли, а именно ее ската, что даст возможность при грамотном подборе элементов производить укладку без формирования стыков по горизонтали. Это позволит сделать действительно герметичную конструкцию.

Стандартно длина варьируется от 3 до 10 м. Любая величина обязательно кратна 0,5 м. Крупные производители пользуются уникальными прокатными станками, с помощью которых дается возможность вовсе выпускать листы, длина которых достигает 14 м. Но они создаются только на заказ, так как являются дорогостоящими, требуются достаточно редко, а также приходится много времени и усилий тратить на их транспортировку.

Толщина листов

Если выбирается оптимальный размер листа металлопрофиля, то должна учитываться его толщина. Эта характеристика считается значимой для этого материала, так как от нее зависит, насколько прочным и долговечным будет все покрытие.

Чем больше толщина материала, тем выше остальные свойства кровли. Для создания профнастила используются оцинкованные листы, толщина которых варьируется от 0,45 до 1,8 мм.

Хотя толстые листы считаются надежными, они не лишены некоторых минусов. К ним относится то, что усложняется процесс транспортировки и укладки. Их стоимость считается завышенной, а также они оказывают существенное воздействие на стропильную конструкцию и основание дома.

Какова ширина листов?

Другим значимым параметром считается ширина листа. Именно она важна при проведении расчета кровельного покрытия на крыше.

Важно! Ширина листа зависит от того, какой высотой обладает гофра, так как чем ниже волна, тем больше ширина.

Ширина варьируется от 845 до 1859 мм. При этом учитывается, что она может быть полной или рабочей. Укладка производится внахлест, что позволяет обеспечить герметичность конструкции.

Особенности высоты волны

Каждое кровельное покрытие должно быть надежным и стойким перед разными факторами воздействия, так как на него постоянно воздействуют дополнительно нагрузки, представленные сильным ветром, образованием наледи, а также снегом или градом. Поэтому дополнительно учитывается, какова высота волны каждого листа.

Данный показатель достаточно легко определяется, для чего выявляется, каково расстояние между смежными волнами на одном листе.

Важно! Чем меньше высота волны, тем менее стойким перед деформациями и другими воздействиями является материал.

Некоторые качественные листы оснащаются дополнительно между волнами специальными ребрами жесткости. Они гарантируют увеличение продольной жесткости материала. За счет присутствия этих элементов имеется возможность увеличить шаг обрешетки, на которую выполняется укладка профнастила. Если имеется здание, отличающееся высокими статическими нагрузками, то для него такой материал считается прекрасным решением.

Видео по теме:

Виды материала

Важно учитывать не только размер листа металлопрофиля, но и разновидность профнастила. Существует много видов данного материала, отличающихся не только габаритами, но и предназначением.

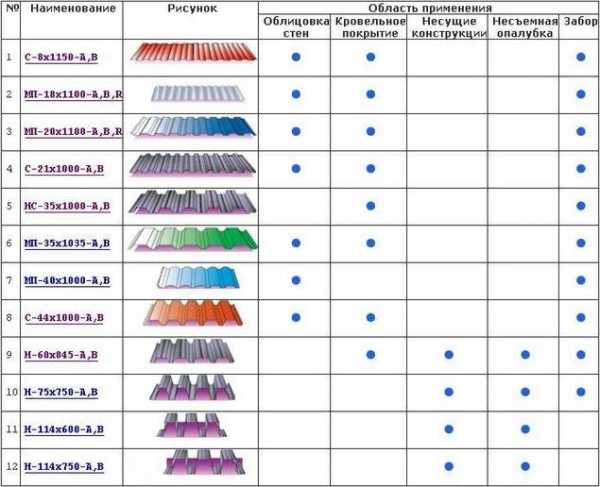

Наиболее востребованы следующие виды металлопрофиля:

• для формирования кровельного покрытия и перегородок;
• для облицовки стен;
• универсальный материал, который может использоваться для разных целей.

Наиболее прочным и надежным считается профнастил, предназначенный для кровли и перегородок. В процессе его изготовления используются стальные листы, обладающие наибольшей толщиной. При этом они оснащаются дополнительными ребрами жесткости, за счет которых материал имеет повышенную прочность и стойкость перед разными факторами.

Важно! Виды металлопрофиля, предназначенные для создания кровельного покрытия, могут использоваться даже на самых специфических и необычных по сложности и конструкции крышах.

Выпускается материал в стандартных размерах, что гарантирует простоту и оперативность монтажа.

Если выбирается стеновой профнастил, то он может использоваться не только в качестве облицовочного материала для стен, но и из него получают действительно качественные и долговечные ограждения, легко справляющиеся с сильными ветрами или иными воздействиями. Этот материал считается наиболее доступным по стоимости.

Универсальный профнастил может использоваться для крыши или создания забора.

Таким образом, существует несколько разновидностей металлопрофиля, каждый из которых имеет свое предназначение и параметры. При выборе материала надо обращать внимание на его размеры, так как от этой характеристики зависит простота монтажа, прочность создаваемой конструкции и долговечность листов. Габариты могут значительно отличаться в разных листах, поэтому учитывается, где именно будут применяться элементы.

Посмотрите еще статьи:

kryshagid.ru

Металлопрофиль: размеры листа

Одним из самых недорогих, но в то же время качественных и надежных стройматериалов является металлопрофиль. Под этим материалом могут подразумеваться листы профнастила или рейки из металла, которые, как правило, используются для создания каркасов различных конструкций.

Благодаря прекрасным эксплуатационным характеристикам металлопрофиль, размеры листа которого позволяют легко и быстро смонтировать необходимую конструкцию, нередко выбирают в качестве строительного материала для различных ограждений или отделки строений. Металлический профиль практически не подвержен воздействию окружающей среды, имеет отличную прочность и жесткость, а также отличается долгим сроком службы.

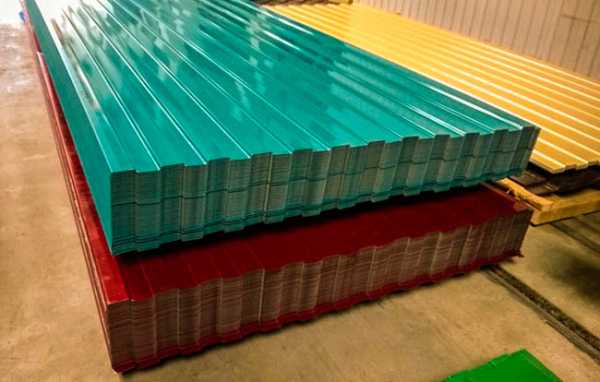

Листы металлопрофиля

Полотна, изготовленные из металлопрофиля, широко используют для отделки как стен, так и крыши или строительства забора из профлиста. При этом во время выбора материала нередко встает вопрос о том, какое именно полотно необходимо в конкретном случае. Дело в том, что металлопрофиль, размеры которого более чем разнообразны, различают на несущий, стеновой и универсальный. И каждый из них имеет свою толщину и высоту гофры, наиболее подходящую для определенного вида строительных работ и обеспечивающую требуемую жесткость.

Использование профнастила

Для правильного выбора материала необходимо понимать, в чем заключается различие между типами профнастила и в каких случаях предпочтительнее применять тот или иной металлопрофиль.

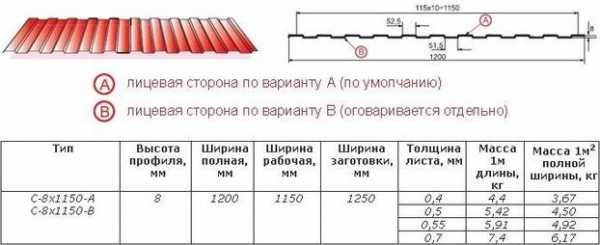

Размеры листа профнастила имеют два параметра ширины: общая и рабочая. Эти величины обусловлены особенностями монтажа профнастила, так как во время установки каждый лист захлестывается на предыдущее полотно минимум на одно ребро жесткости. Поэтому при расчете необходимого количества листов для отделки поверхности или строительства ограждения этот нюанс обязательно нужно учитывать. В зависимости от вида профлиста размеры металлопрофиля для забора могут отличаться на 50-60 мм.

Длина листа зависит от пожеланий клиента, как правило, профнастил на производстве нарезается полотнами длиной 1,5; 1,8 или 2,0 м. Однако возможно изготовление профлиста на заказ: желаемая высота будущего забора определит, какой размер металлопрофиля будет нарезан.

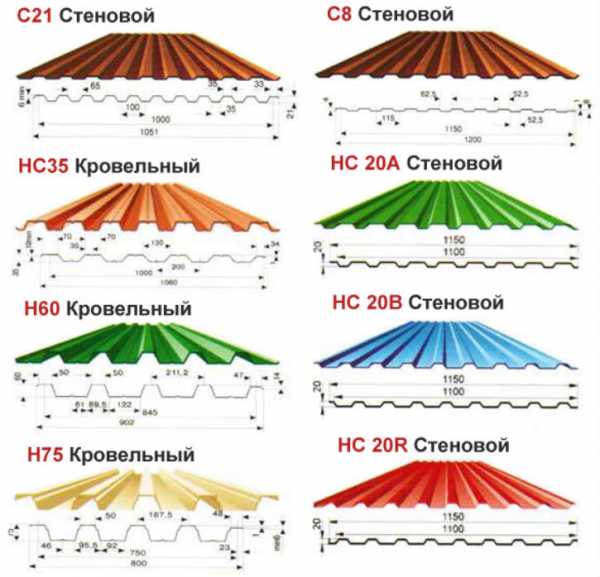

Разновидности металлопрофиля

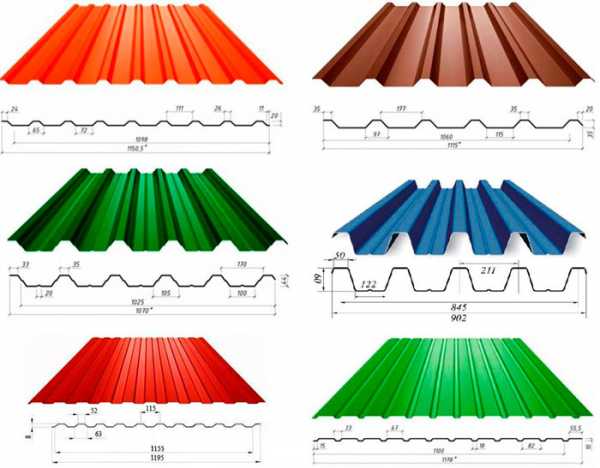

Профнастил подразделяют на три основных вида в зависимости от их размеров, толщины листа и высоты гофры. От этих параметров зависит жесткость материала, благодаря которой металлопрофиль используют для различных строительных и отделочных работ:

• Самым распространенным является стеновой металлопрофиль (размеры гофры порядка 8-44 мм в высоту), применяющийся для отделки жилых домов, обустройства легкой кровли, а также строительства заборов из профнастила.
• Универсальный металлопрофиль с высотой гофры 35-44 мм используется для перекрытий, ограждений и обшивки различных сооружений хозяйственного назначения.
• Несущий металлопрофиль, размеры гофры которого начинаются от 60 мм, чаще всего применяется в промышленном строительстве, для капитальной кровли, а также в качестве постоянной опалубки при постройке масштабных производственных сооружений.

Характеристики стенового профнастила

Этот металлопрофиль маркируется буквой «С» и отличается небольшой высотой ребра жесткости (гофры). От этого размера зависит прочность, эксплуатационные характеристики и стоимость материала. Чем меньше ребро, тем более низкие все эти параметры. Сама гофра имеет трапециевидную форму, которая гарантирует устойчивость полотна. Размеры металлопрофиля для забора:

• Лист с высотой ребра 8 мм является наиболее экономичным вариантом, толщина варьируется от 0,5 до 0,8 мм. Заявленная производителем ширина составляет 1,2 м, в то время как рабочая – 1,15 м.
• Профнастил под маркой «С10» и «С20», то есть с высотой ребра жесткости в 10 и 20 мм соответственно. Именно этот размер листа металлопрофиля для забора используется чаще всего благодаря отличному соотношению стоимости и эксплуатационных характеристик. Как правило, применяется для заборов различной высоты и наружной отделки зданий. Общая ширина такого листа – 1,15 м, рабочая – 1,1 м.

Универсальный и несущий профлист

«НС 35» относится уже к универсальному металлопрофилю и используется для ограждений, испытывающих повышенную ветровую нагрузку, кровли и перегородок. Благодаря высокой гофре в 35 мм и толщине листа в 0,4-1 мм отличается хорошей прочностью и устойчивостью. Ширина листов (заявленная и реально используемая) составляет 1,06 м и 1,0 м соответственно.

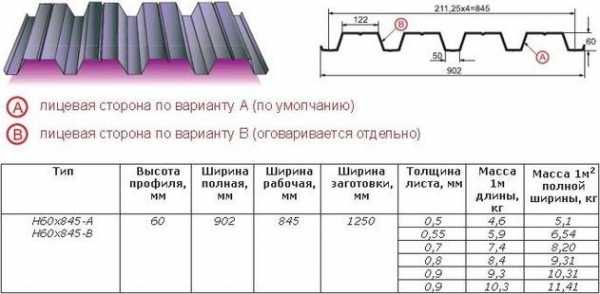

Несущий профнастил в частном строительстве используется в основном для создания капитальной кровли. Небольшая популярность такого металлопрофиля обусловлена в первую очередь довольно высокой стоимостью материала. Стандартная ширина листа составляет 1,06 м, толщина — 0,6-1,0 мм.

Как понятно, ориентировочно рабочая ширина листов профнастила составляет порядка 1-1,1 м. При этом обязательно обратите внимание на толщину материала.

Для частного строительства рекомендуется приобретать металлопрофиль, размеры гофры которого составляют 10-20 мм из листа толщиной 0, 5-0,8 мм. Более тонкий даже при большой высоте гофры не будет иметь достаточной жесткости, слишком толстый обойдется довольно дорого.

Металлопрофиль может выпускаться не только в листах, но и в виде профиля для создания конструкций, имеющих небольшой вес и в то же время обладающих достаточной прочностью и надежностью. Наиболее часто этот материал применяется для созданий каркасов под обшивку гипсокартоном. С помощью такого металлопрофиля можно быстро возвести перегородку или ненесущую стену в помещении.

Такой металлопрофиль для гипсокартона, размеры и форма которого различаются в зависимости от предназначения, подразделяют на стоечный (ПС/CW), направляющий (ПН/UW и ПНП/UD), потолочный (ПП/CD) и маячковый. Каждый профиль используется по своему назначению, при этом все размеры реек, которые используются для его производства, связаны между собой. Так как стойка каркаса при монтаже вставляется в направляющий или потолочный профиль, то стандартные габариты обоих видов выполняются с учетом этой особенности.

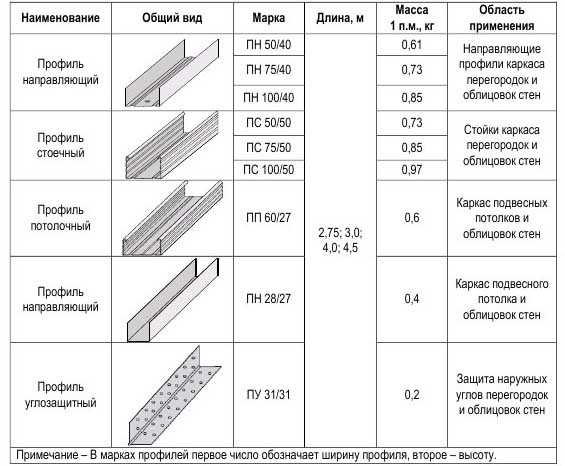

Типовые размеры металлопрофилей для конструкций из гипсокартона

При строительстве различных конструкций, например перегородок, ниш или ненесущих стен, в первую очередь рассчитывают примерную прочность сооружения. В зависимости от требуемой жесткости и способности воспринимать заданную нагрузку определяют, какой применить металлопрофиль для гипсокартона. Размеры реек классифицируются по ширине спинки профиля. Как правило, выбор начинают с направляющего профиля, который может иметь ширину 50, 75, 100 мм и стандартную глубину в 40 мм, длина варьируется от 3 м до 4 м.

В зависимости от выбранного направляющего профиля подбирают стоечный. Несмотря на то что производители заявляют ширину такого профиля в 50, 65, 75 и 1000 мм, реальный размер металлопрофиля на 1-2 миллиметра меньше. Это необходимо для того, чтобы беспрепятственно вставить стойку в потолочный профиль. Глубина стоечной рейки всегда равна 50 мм, длина — 3-4 м.

Кроме этих основных материалов, еще есть угловой металлопрофиль, предназначенный для защиты кромок гипсокартона и углов конструкции, а также маячковый – для выравнивания стен, пола и потолка.

fb.ru

Размеры всех видов профилей для гипсокартона, характеристики, цены

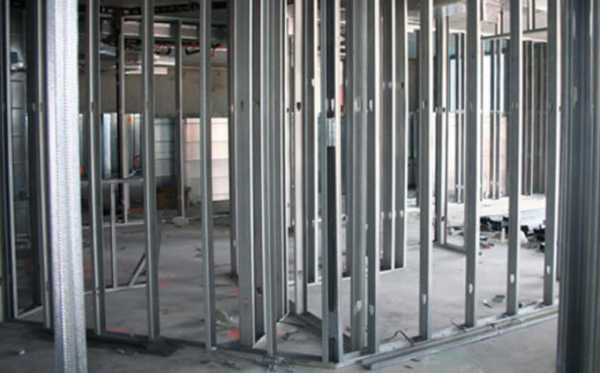

Каркасная система заслуженно считается самой надежной и удобной: строительные конструкции получаются более ровными, чем при приклеивании ГКЛ, внутреннее пространство используется для скрытия коммуникаций и электропроводки. Требуемую поддержку обеспечивает металлические профили стандартного размера, продукцию с подходящими характеристиками реализуют фирмы Кнауф, Gyproc и Металлист. Для исключения ошибок все основные и вспомогательные крепежи и дополнительные элементы приобретаются у одного производителя. Расчет материала проводится после составления точной схемы.

Оглавление:

1. Классификация профилей
2. Технические характеристики
3. Дополнительные разновидности
4. Особенности кровельных крепежей
5. Критерии выбора и цены

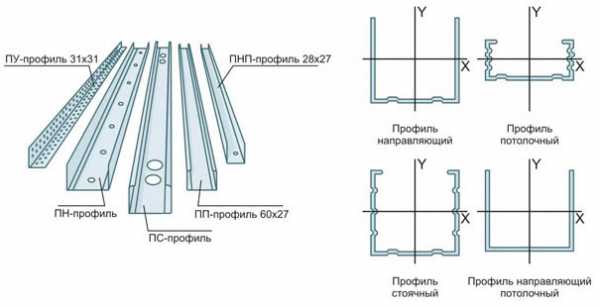

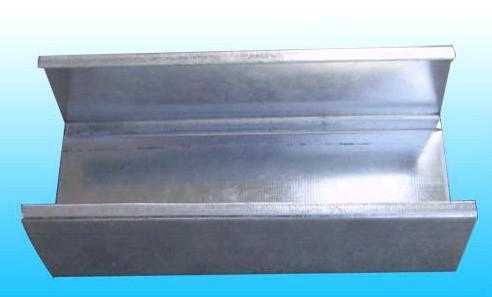

Виды профилей для гипсокартона

Для изготовления используется оцинкованный холоднокатаный лист с высокой устойчивостью к коррозийным воздействиям. После сгибания на специальных станках на выходе получаются тонкие, легкие и ровные заготовки с хорошей жесткостью. В зависимости от выполняемых функций основные профили для гипсокартона разделяются на направляющие и несущие. Первая группа включает в себя длинномерные изделия, предназначенные для правильного ориентирования решетки каркаса, а именно – стоечных и потолочных элементов. Они применяются при возведении перегородок, выравнивании стен и заложении одно- и многоуровневых потолков.

Несущий вид нужен для непосредственного крепления ГКЛ, он воспринимает и равномерно распределяет вес и удерживает их на протяжении всего срока службы. В отличие от направляющих, устанавливаемых исключительно по периметру возводимых конструкций, стоечные и потолочные размещаются с шагом не более 60 см. Это обусловлено требованием технологии: один лист фиксируется как минимум к трем опорам, соседние края ГКЛ должны соприкасаться в центре несущего профиля.

Стандартные габариты и назначение приведены в таблице:

Тип, встречающаяся маркировка	Размер полки (глубина), мм	Ширина, мм	Возможная длина, м	Назначение
Направляющий, ПН или UW	40	50, 65, 75 или 100	2,75, 3, 4 и 4,5	Основа для последующего монтажа стеновых и потолочных разновидностей
Направляющие потолочные, ППН или UD	27	28		Каркас навесных потолков, включая многоуровневые
Основной потолочный, ПП или CD	27	60		Основа потолка
Стоечный стеновой ПС или CW	50	50, 65, 75 или 100		Для возведения перегородок и выравнивания стен

Размер потолочного профиля (60×27) является неизменным у всех производителей, эти изделия считаются самыми востребованными. Этот тип характеризуется высокой прочностью из-за гофрированных изнутри стенок и простотой монтажа из-за обозначения центральной оси.

Стандартная форма ПП – рельсовая, средний вес 1 п.м составляет 0,6 кг, для крепления к потолку используются специальные подвесы. Габариты стоечного металлопрофиля подбираются с учетом ширины возводимой перегородки или необходимого отступа для выравнивания стен. Эти изделия имеют С-образную форму и свободно устанавливаются в направляющие с соответствующими габаритами. По аналогии с потолочным несущая способность увеличивается за счет гофрированных полок.

Характеристики металлопрофиля для гипсокартона

Основным критерием выбора является размер, все несущие и направляющие разновидности должны соответствовать друг другу. Также в процессе приобретения обращается внимание на:

• Толщину и тип основы (сталь или алюминий), наличие и качество оцинкованного покрытия.
• Вес.
• Перфорирование, работать с изделиями с просверленными на заводе отверстиями для крепежа в разы проще.
• Внешний вид: вмятины и изломы недопустимы.

Другие разновидности

При сборе прямых каркасов достаточно перечисленных типов, выполняющих несущие и направляющие функции. При необходимости создания криволинейных форм (возникает при закладке круглых проемов, куполов, потолков сложной конфигурации) стоит приобрести специальный металлический арочный профиль для гипсокартона (ПА). При использовании в качестве несущей опоры его размер совпадает с потолочным (60×27), длину и форму (радиус изгиба) подбирают с учетом требований к конструкциям.

К отдельной группе относят виды, защищающие углы и края и упрощающие процесс отделки. Среди них выделяют:

• Арочный профиль из ПВХ, применяемый при отсутствии серьезных нагрузок и помогающий создать аккуратные изогнутые формы. В сравнении с металлическим он имеет уникальную гибкость, его рекомендуют купить при закладке сложных декоративных элементов.
• Угловой (ПУ), защищающий наружные углы и кромки проемов конструкций из ГКЛ от сколов. Эти изделия изготавливают из ПВХ, оцинкованной стали, металлизированной бумаги или алюминия, они могут быть сплошными или перфорированными. Размер угловых металлопрофилей варьируется от 21×21 до 35×35, остальных – от 10×15 до 35×35, этого достаточно для успешного совмещения защитных и декоративных функций.
• Специализированные усиленные разновидности (UA) – длинномерные, используемые при закладке дверных или оконных проемов, потолков или перегородок с высокими ожидаемыми нагрузками. От обычного ПС они отличаются толщиной – от 2 до 4 мм в сравнении с 0,5. Размеры усиленного стоечного профиля, неизменные по высоте – 40 мм, варьируются от 50 до 100 мм по ширине основания и от 3 до 6 м – по длине.
• Маячковый (ПМ), применяемый при необходимости оштукатуривания ГКЛ. Его стандартная длина составляет 3 мм, сечение – 22×6, 23×10 или 62×6,6.

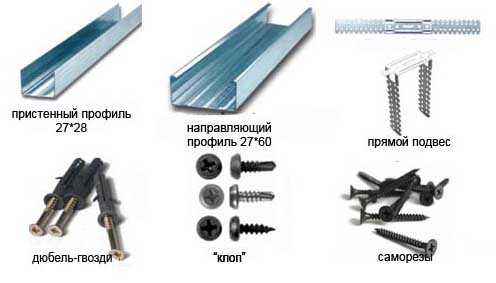

Крепеж и дополнительные элементы

Надежность каркаса зависит и от качества дюбелей и саморезов. При фиксации металла к строительным конструкциям, соединении изделий между собой и в ходе обшивки ГКЛ используются:

• Стальной анкер-клин, применяемый при монтаже прямых и анкерных подвесов, в свою очередь поддерживающих потолочные системы.

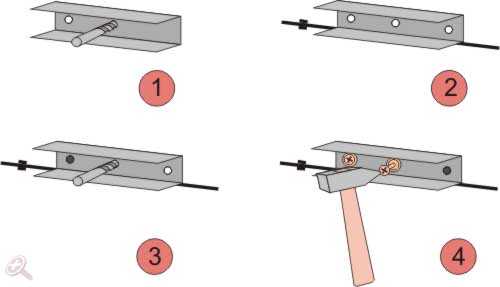

• Забивной дюбель-гвоздь 6×40 или 6×60 – для крепления элементов к несущим стенам из бетона, кирпича или блоков.
• Пластиковые саморезы – для фиксации к стенам направляющих профилей.
• Саморезы с пресс-шайбой прокалывающего и сверлящего типа с длиной 14 и 16 мм, используемые в качестве универсальных крепежей.
• «Клопы» – саморезы LN или LB с длиной в 9, 11 или 16 мм для удлинения и соединения металлопрофиля. Недостатком этой разновидности является выступающая шляпка и сложности при закручивании, преимуществом – высокая надежность.
• Саморезы с частой резьбой – TN25, предназначенные для фиксации гипсокартонных листов к каркасу.

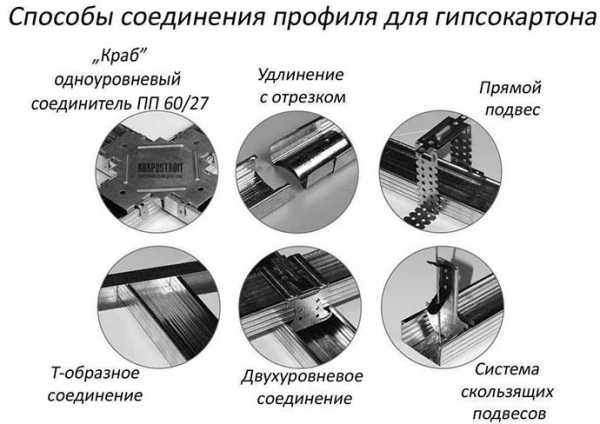

Наименование детали	Краткое описание, функции
Прямой подвес	Перфорированная металлическая полоса, закрепляемая на потолке по центу и сгибающаяся в виде буквы «П». Используется при сборке подвесных конструкций
Анкерный подвес	С аналогичными функциями (соединение потолка с ПП). Применяется при недостаточных размерах прямых подвесов. Предлагаемая длина составляет 25, 50 и 100 см (при необходимости она корректируется), средняя расчетная нагрузка – 25 кг
Продольный соединитель	При стыковке профиля для гипсокартона с целью его удлинения. Помимо захождения в специальные пазы их края дополнительно фиксируются саморезами
Одноуровневый соединитель по типу «краб»	Для обеспечения или усиления крепления в крестообразных элементах. Востребован при сборке решетки для выравнивания потолка
Краб, двухуровневый	Деталь для монтажа ПП-профиля на разных уровнях. По аналогии с остальными используется вместе с саморезами
Соединитель угловой	Аналог «краба», закрепляющий и усиливающий углы потолочного каркаса

Советы по выбору

При покупке обращается внимание на:

• Соответствие габаритов изделий и их веса, толщину металла.
• Качество антикоррозийной защиты. Этот показатель оценивается прежде всего визуально, к явным признакам подделки или неправильного хранения относят следы ржавчины или сильный блеск металла.
• Точность габаритов. У некачественной продукции отклонения превышают 2 мм, что крайне отрицательно сказывается на ровности каркаса для ГКЛ. Во избежание попыток соединения профилей разного размера всю партию стоит купить у одного проверенного производителя, наличие запаса обязательно.
• Форму изделия, вмятины или перекручивания недопустимы.

Стоимость материалов

Ориентировочные расценки приведены в таблице:

Вид изделия, назначение	Марки-ровка	Бренд	Габариты, мм	Тол-щина металла, мм	Длина, м	Цена, рубли
Потолочный	ПП	Металлист	60×27	0,4	3	100
		Кнауф		0,5		150
		Gyproc Ультра		0,6		150
Направляющий потолочный	ППН	Металлист	27×28	0,5		70
		Gyproc Ультра		0,6		110
Направляющие для сборки каркаса	ПН-4	Металлист	75×40	0,5		160
	ПН-6	Кнауф	100×40			270
	ПН	Gyproc Ультра	100×37	0,6		260
Стоечный	ПС-6	Металлист	100×50	0,5		210
		Кнауф				260
	ПС	Gyproc Ультра	50×40	0,6		200
ПВХ арочный перфорированный (для отделки)	ПА	Албест	25×25	—		35
Арочный металлический		Флекст	60×27	0,4	1	220
Угловой защитный профиль Knauf для гипсокартона	ПУ	Кнауф	31×31		3	140

stroitel-list.ru

Размеры металлопрофиля для кровли, виды и советы по выбору

Металлопрофиль представлен в большом ассортименте. Отличий у образцов много – по параметрам «волны», толщине, размерам, оттенку и особенностям защитного покрытия. Какой мкталлопрофиль рекомендуется использовать для кровельных работ? Без знания этого не имеет смысла приступать к оформлению крыши.

Общая информация

Кровельный материал, наряду с другими свойствами, должен обладать достаточной прочностью. В первую очередь, выдерживать значительную снеговую нагрузку, что характерно для большей части территории РФ. В этом плане лучшим профнастилом является продукция, маркировка которой начинается с литеры «Н». Расшифровывается просто – несущая. Такие листы могут использоваться для обустройства любого типа кровли.

Металлопрофиль, обозначенный как «НС», считается универсальным, так как используется и при кровельных работах, и при облицовке стен, и в ряде других случаев. Поэтому толщина и высота «волны» профиля этих листов имеют средние значения. Их применение в качестве материала для покрытия крыши имеет некоторые ограничения, но в частном секторе они более популярны. В основном по причине приемлемой стоимости, которая ниже, чем у аналогов группы «Н».

Размеры кровельного металлопрофиля

Выбор зависит от конструктивных особенностей кровли, схемы обрешетки и местных климатических условий. Но ряд полезных рекомендаций помогут читателю определиться с оптимальным вариантом профнастила.

Все приведенные размеры – в мм.

Габариты металлопрофиля

Листы, используемые для покрытия кровли, могут иметь стороны с размерами в диапазоне 980 – 1 850. Определяясь с количеством изделий, необходимо учитывать, что они укладываются с перехлестом. Следовательно, полезная площадь образцов уменьшается примерно на 60 – 80, в зависимости от формы профиля и схемы монтажа.

Толщина

Ее значение для профнастила – от 0,4 до 1,2. Для кровли выбирается металлопрофиль, у которого данный параметр в пределах 0,5 – 1. Использование более тонких листов (а значит, и меньшей стоимости) не рекомендуется. Подобная экономия обернется дополнительными затратами. Во-первых, на обустройство «плотной» (с минимальным шагом) обрешетки. Как результат, повышенный расход пиломатериалов и возрастание нагрузки на стропильную систему, которую придется усиливать. Во-вторых, тонкие листы легко деформируются (под весом снега, льда), и внепланового ремонта кровли не избежать.

Приведенные рисунки и таблицы наглядно показывают, какие листы целесообразно использовать при обустройстве не только кровли, но и для иных видов работ.

Оптимальный выбор подразумевает, что желательно приобретать такой металлопрофиль, который подходит для разных случаев. Обоснование простое – при закупке большой партии товара вступает в силу система различных скидок.

Следовательно, выбирая профнастил для кровли, имеет смысл учесть, где эти же листы можно использовать еще – ограждение, навесы и тому подобное. Для частного дома с прилегающей территорией всегда найдется объем работ.

ismith.ru

размер металлопрофиля, выбор в зависимости от применения прокатного листа

Металлопрофилем называют материал для создания закрытых контуров, представляющий защищённый от коррозии стальной лист, имеющий рёбра жёсткости, создающие монотонный повторяющийся узор. Таким узором может быть волна, имитирующая шиферную, или набор трапециевидных профилей, создающих гребень разной высоты и ширины.

Основные параметры металлопрофиля

Если согнуть бумажный лист, то он по ребру получит дополнительную жёсткость и не станет обвисать в руке. Точно так же металлический тонкий лист получает новое качество и вид с каждым новым изгибом. Такое свойство материалов было использовано при производстве профилированного листа, который пропускали через листогибочные пресса и получали новый материал, получивший дополнительную жёсткость.

Такой материал называется металлопрофилем. При этом основой всегда является сталь с антикоррозийным покрытием. В качестве защиты может быть двусторонняя оцинковка или современное покрытие полимерами с окрашиванием наружной поверхности.

Характерными параметрами для использования материала станут:

• толщина листа;
• размер волны или гофры по высоте гребня;
• расстояние между двумя гребнями;
• состав антикоррозийного покрытия;
• металлопрофиль размеры листа;
• особенности проката гофр и толщина нижнего участка.

При этом любой металлопрофиль имеет соответствие ГОСТ для всех видов изделий в зависимости от материала основного слоя. Так, ГОСТ 24045–94 определяет размеры изделия и даёт расшифровку маркировки, которая сопровождает каждую партию материала.

ГОСТ 24045–2010 обозначил требования к Профлисту из оцинкованной стали. ГОСТ 14918–80 даёт основные требования при листе с цинковым покрытием, а ГОСТ 30246–94 создаёт стандартизацию металлопрофиля, виды полимерной антикоррозийной обработкой.

Так как металлопрофиль производится из ленты сплошным полотном, то ширина его стандартна и зависит от ширины стола, а длину можно изменять. Выполнять разрезание можно, как и на более узкие полосы по ширине, так и по заказу производителя работ и согласно проекту длина листа может быть до 14 метров. Стандартным считается лист шириной в 980 и длиной в 1850 мм.

Толщина листа и маркировка металлопрофиля

Толщина основного слоя металла является определяющим показателям при выборе материала. Изготавливается металлопрофиль из листа толщиной от 0,45 до 1,0 мм. От толщины применяемого материала зависит вес одного квадрата материала, его прочностные качества и стоимость.

Прочность и устойчивость металлопроката к внешнему воздействию меняются при различной частоте и глубине профиля материала. Поэтому весь ряд разделяется на категории:

• н – несущий, означает возможность его использования при укладке кровли;
• с – применяется для стен, заборов и различных перегородок и фальшстен;
• нс — универсальный материал.

Определяющим в применение материала при одинаковой толщине основания станет высота гребней и их расстояние друг от друга. В маркировке изделий стоящие вслед за буквой цифры указывают на высоту гофры в миллиметрах. Чем показатель больше, тем выше несущая способность листа. При этом минимальным показателем является 20, 44 и больше это гофра для кровельного материала.

Расстояние между гребнями двух профилей называется высотой. Это расстояние определяет частоту гребней и от этого параметра зависит прочность и вес листа. Профлист с редкой гофрой применяется для заборов и внутренних перегородок.

Защитные покрытия металлопрофиля

Основанием Профлиста является сталь. Использовать этот металл можно только после проведения антикоррозийной защиты. Одним из способов является применение ленты из оцинкованной стали. При этом покрытие наносится до поступления на станок для профилирования материала.

Обработка методом напыления или окраска также являются защитным покрытием. При этом окраску необходимо возобновлять по мере разрушения слоя. Наиболее часто применяется в современных условиях двустороннее покрытие стали полимерным материалом при этом с нанесением слоя красящего пигмента в верхний слой. Такое покрытие долговечно и не требует дополнительного ухода.

Размеры металлопрофиля

При выполнении строительных работ задачей проектировщиков является использование материала с минимальным количеством стыковочных швов. Профильный лист может быть разрезан на нужную длину по заказу. И при укладке кровли она может оказаться сплошным ковром без стыковок по скату. Поэтому маркировка листа по ширине имеет два размера. Так, 1060/1000 означает, что габаритный размер листа 1060 мм, а полезный, который следует брать при расчётах нужного количества материала -1000.

Разница идёт за счёт наложения одной гофры для герметичного и прочного соединения. Считая расход материала, следует исходить из полезной площади листа. Она может уменьшиться в том случае, если длины не хватает на закрывание всего ската кровли и придётся укладывать материал внахлёст.

Вывод

Итак, стандартный лист имеет ширину 980 и длину 1850 мм. По заказу на заводе могут выполнить любую продольную нарезку до 14 метров. Можно заказать покрытие определённого цвета или из оцинкованной стали. Материал выбирается по количеству гофр и по высоте гребня, в зависимости от его назначения. Стоимость Профлиста увеличивается в зависимости от толщины основного металла, от веса одного квадратного метра металлопрофиля и рода антикоррозийной защиты.

krovlya.guru

Размеры металлопрофиля для кровли

Металлопрофиль или называемый иначе профнастил представляет собой профилированный лист из оцинкованной рулонной стали, с защищенным полимерным покрытием, изготовленным на основе пластизола, полиэстера либо пурала. Производится металлопрофиль для кровли из поставляемой в рулонах стали методом холодного проката, обеспечивающим целостность предварительно нанесенного полимерного покрытия.

Внешне кровельный металлопрофиль напоминает по форме шифер. Его волнообразная поверхность может характеризоваться различными значениями высоты гребня и шага волны, а также иметь различный профиль. Поскольку профнастил нарезается из рулонной стали, длина его листов может быть произвольной. Поперечные размеры металлопрофиля для кровли могут варьироваться в пределах от 980 мм до 1850 мм. При этом полезная площадь профнастила меньше его реальных габаритов на две полосы по краям шириной от 60 мм до 80 мм, что обусловлено особенностями укладки и крепления этого кровельного стройматериала – листы обычно монтируются внахлест.

варианты профилированного листа

Толщина металлопрофиля, применяемого при монтаже кровли, может быть от 0,5 мм до 1,0 мм. Ее выбор определяется площадью кровли и климатическими условиями. Наиболее распространен профнастил, имеющий толщину 0,5 мм либо 0,7 мм. Высота металлопрофиля варьируется в пределах от 15 мм до 130 мм. Чем форма выше, тем более объемно выглядит рисунок кровли.

Профнастил С8-1150 (для стен, кровли, облицовки, потолков, заборов)

Профнастил МП20 -1100 (для кровли и стен, потолков и перегородок, ограждения (вар.А, В ) и скатной кровли (вар.R))

Профнастил С21-1000 (для кровли и стен, перегородок, скатной кровли)

Профнастил HC35-1000 (для несущих конструкций, заборов, скатной кровли)

Профнастил С44-1000 (для стен, заборов, скатной кровли)

Несущий профнастил H60-845 (для несущих конструкций, скатной кровли, несъемной опалубки и забора)

www.vash-remontik.ru
