Где применяются пластиковые воздуховоды и чем это обусловлено

Пластиковые воздуховоды – это новинка, которая, благодаря ряду преимуществ, стала очень востребованной. Они используются и в быту для организации вытяжки для кухни, и для создания системы вентиляции в зданиях общественного значения.

Применение: от квартир до торговых центров.

Пластиковый воздуховод

Воздуховоды используются:

Для кухонной вытяжки. В этом случае воздуховоды применяются для обеспечения вывода в вентиляционную шахту. Преимущества: простота установки, эстетичный внешний вид, возможность окраски в разные цвета, бесшумность;
Для организации вентиляции. Они монтируются в частных домах, квартирах, торговых центрах, ресторанах и прочих зданиях общественного и коммерческого значения. Преимущества: непроводимость электричества, стойкость к коррозии, эстетичность, эффективность.

Воздуховод для кухонной вытяжки обычно декорируется для того, чтобы не портить вид помещения лишними деталями. Его можно покрасить в цвет, сочетающийся с тоном кухни, или же оклеить обоями. В целях маскировки часто применяется и декоративный короб.

Вернуться к содержанию ↑

Разнообразие диаметров и форм

Пластиковые воздуховоды бывают двух форм: прямоугольные и круглые. Рассмотрим их особенности и размеры:

Прямоугольные. Их размеры: 110х55мм, 120х60мм, 204х60мм. Применяются для организации вентиляции в промышленных помещениях, жилых зданиях, вытяжки для кухни. Прямоугольные трубы, благодаря своей форме, легко устанавливаются. Закрепить их так просто, что такие воздуховоды часто используются при монтаже в затрудненных условиях, для крепления под навесными потолками. Прямоугольный воздуховод может иметь нетипичную конструкцию: ширина в 4 раза больше высоты. Такие плоские конструкции собираются вручную. Их можно применять для вытяжки, однако они отличаются высоким уровнем шума и высокой сопротивляемостью воздушным потокам;

Трубы прямоугольного пластикового воздуховода

Круглые. Пластиковый круглый воздуховод может иметь диаметры 100, 125 и 150 мм. Такой воздуховод отличает повышенная эффективность, достигаемая за счет меньшей сопротивляемости воздушному потоку, а также пониженный уровень шума. При этом если прямоугольные формы хорошо вписываются в интерьер кухни, то пластиковые круглые воздуховоды имеют не такой нейтральный внешний вид.
Какие пластиковые конструкции для вытяжки или вентиляции лучше выбрать? Все зависит от ваших требований. Если вы желаете обеспечить повышенную эффективность и низкую шумность, лучше предпочесть круглый воздуховод, если эстетику – прямоугольный.

Пластиковые трубы подразделяются еще на два типа:

Гибкие. Используются в химических лабораториях, для организации постоянных и временных систем вентиляции, для отвода дыма и удаления загрязненного воздуха со строительных объектов. Пластиковые изделия гибкого типа выдерживают температуру от -35 до +90 градусов. Их внутренние диаметры могут быть от 60 до 500 мм;
Жесткие. Воздуховоды для систем вентиляции производятся шириной от 100 до 1000 мм. Пластиковые жесткие конструкции изготавливаются из материала толщиной 3 мм и 5 мм.

Элементы пластикового воздуховода

Вернуться к содержанию ↑

Преимущества и недостатки изделий из пластика

Воздуховоды из пластика не зря пользуются такой популярностью, ведь они обладают уникальными достоинствами:

Стойкость к коррозии. Если гофрированный металлический воздуховод, так часто используемый для организации вытяжки, быстро поддается коррозии, то пластиковые изделия в этом плане обладают гораздо большей стойкостью;
Гладкая внутренняя поверхность. Пластиковые изделия не имеют шероховатостей на внутренних стенках. Гладкая поверхность снижает сопротивляемость воздушному потоку, что повышает эффективность вытяжки или вентиляции. Такой воздуховод менее шумный. Он, после соответствующей обработки, не притягивает пыль, а это снижает частоту мероприятий по очистке системы и позволяет сэкономить на ее обслуживании;
Низкая стоимость. Пластиковые конструкции довольно дешевы. К тому же такие воздуховоды экономичны и в эксплуатации;
Простой монтаж. Нарезать, подкорректировать пластиковые трубы можно перед их установкой;
Безопасность. Пластиковые воздуховоды экологически чисты, они не содержат вредных добавок и безопасны для окружающей среды;
Удобство транспортировки. Простота транспортировки достигается за счет их прочности и легкости;
Универсальность. Они подходят и для вытяжки, и для вентиляции, и для других систем. Могут эксплуатироваться при температуре от -40 до +90 градусов. Прямоугольные, жесткие, гибкие – их применение почти не ограничено;
Долговечность. Срок службы труб из полипропилена достигает 50 лет, изделий из ПВХ – 100 лет;
Прочие уникальные качества. Конструкции отличаются стойкостью к износу, воздействию влаги, ультрафиолетовому излучению. Могут эксплуатироваться в агрессивной химической среде.

Пластиковые соединительные элементы

Нет ничего совершенного, и рассматриваемые воздуховоды так же не лишены недостатков. Основной их минус – низкий уровень огнестойкости.

Этот ограничивающий фактор часто заставляет предпочесть надежность металла всем плюсам пластика. По этой причине такой воздуховод редко применяется для промышленной вентиляции в пожароопасных отделах. Также воздуховоды довольно сложно монтировать в частных домах, в которых есть паровая защита.

Несмотря на свои недостатки, воздуховоды очень востребованы и широко эксплуатируются в самых разных отраслях. Специалисты уверены, что при качественном монтаже воздуховод прослужит очень долго и обеспечит эффективную работу вентиляционной системы.

Срок службы некоторых изделий может достигать ста лет. Они идеальны для монтажа в жилых домах. Пластик, благодаря своим уникальным качествам, уже давно занял лидирующее место в организации множества видов систем коммуникаций.

Вернуться к содержанию ↑

Монтаж пластиковых воздуховодов

Автор	Поделитесь	Оцените
Виктор Самолин

Интересное по теме:

Пластиковые воздуховоды для монтажа вентиляции: виды и размеры

Автор admin На чтение 3 мин. Просмотров 7 Обновлено 30 мая, 2017

Для обеспечения нормального воздухообмена в жилых, производственных и коммерческих помещениях устанавливается система каналов. Она может отличаться формой, техническими характеристиками и материалом изготовления. В последнем случае рекомендуется для монтажа вентиляции выбирать полимеры, но только если условия эксплуатации позволяют это. Для этого необходимо знать особенности, которыми обладают пластиковые воздуховоды – их виды, размеры и свойства.

Классификация

Для изготовления чаще всего применяется полипропилен. Этот материал не изменяет своих свойств под воздействием солнечных лучей, он достаточно гибок, характеризуется надежностью и простотой монтажа. Недостаток – при сильном механическом воздействии появляются трещины и сколы.

При выборе следует учитывать такие параметры воздуховодов:

Форма. Влияет на возможность скрытого монтажа.
Применение – для жилых, коммерческих или производственных зданий. В последнем случае предъявляются требования по составу вентилируемого воздуха.
Размеры. Влияют на пропускную способность будущей системы.
Технические характеристики. К ним относятся максимальные и минимальные значения давления и скорость пропускания воздушных масс.

Каждый из этих параметров следует рассмотреть подробнее.

Форма

Конфигурация сечения пластикового воздуховода напрямую влияет на схему монтажа и трудоемкость работ. Определяющие параметры – тип установки (скрытый или открытый), периодичность обслуживания и бюджет.

Классификация воздуховодов по форме:

Круглые. Обладают минимальным сопротивлением стен воздушному потоку, вероятность завихрений снижена. Недостаток – проблемы при скрытом монтаже.
Прямоугольные. Разработаны для скрытой установки, применяются в жилых и коммерческих зданиях. Характеризуются простотой монтажа, разнообразием комплектующих. Недостаток – возрастает вероятность появления завихрений.
Бортовые. Относятся к разряду производственных, монтируются у ванн для своевременного удаления вредных испарений.

Для организации системы воздушной вентиляции дома или квартиры рекомендуется использовать воздуховоды прямоугольной формы.

Размеры

Габариты трубы напрямую влияют на ее пропускную способность. Расчеты этого параметра необходимо сделать до покупки. Учитываются объем помещений, наличие вентиляторов или турбин для принудительного движения воздушных масс. Размеры труб должны быть одинаковы по всей магистрали, чтобы не создавались области с пониженным или повышенным давлением.

Стандартные размеры труб, в зависимости от их формы:

Прямоугольные. Ширина – 110, 122, 204 мм. Высота – 55 или 60 мм.
Круглые. Диаметр – 100, 125 или 150 м.

Оптимальная толщина стенки должна составлять не менее 3 мм. При уменьшении этого параметра ухудшается жесткость конструкции, при увеличении растет стоимость и масса.

В видеоматериале показаны воздуховоды пластиковые для вентиляции: виды, размеры и особенности монтажа:

Технические характеристики

При выборе труб учитываются условия эксплуатации. Важным моментом является расчет давления в системе и требуемая скорость воздухообмена. Это повлияет на размеры сечения магистралей и толщину стенок. Подробные технические характеристики или ограничения по применению должны быть указаны производителем.

Классификация по эксплуатационным параметрам:

По давлению. Низкого – до 900 Па, высокого – от 900 до 2000 Па или высокого – свыше 2000 Па.
По скорости движения воздуха. Низкоскоростные – до 15 м/с или высокоскоростные – более 15 м/с.

В последнем случае подразумевается, что в системе будет использованы элементы принудительной вентиляции.

Вентиляция из пластика, воздуховоды и комплектующие от производителя

Если хотите самостоятельно подобрать материал для воздуховода, Вы можете воспользоваться нашей таблицей химической стойкости пластика

СКАЧАТЬ ТАБЛИЦУ

Виды производимых воздуховодов

Воздуховоды круглые пластиковые (цилиндрические)
Активно применяются в производствах с повышенным содержанием агресивных веществ в воздухе, материал изготовления – PE, PP, PPs EL, PPs, PVC ( ПВХ). Обладают повышенными характеристиками физической прочности, химически инертны, не выделяют вредных соединений. Срок службы не менее двадцати лет, выдерживают существенные давления воздушного потока, унифицированы под стандартные доборные элементы.

Воздуховоды пластиковые прямоугольные
Обладают отличной химической стойкостью к большинству агресивных сред, могут устанавливаться в гальванических производствах в химических лабораториях. Линейные характеристики отвечают техническим требованиям вентиляционных систем и систем кондиционирования. Универсального использования, материал изготовления – PE, PP, PPs EL, PPs, PVC ( ПВХ).

Воздуховоды из PPs EL (антистатичный, негорючий)
Антистатичный полипропилен PPs EL не накапливает статическое электричество, что дает возможность изготавливать из него воздуховоды для помещений с наличием взрывоопасных химических соединений . Материал длительного периода эксплуатации, устойчив к большинству кислот, обладает отличными технологическими характеристиками.

Воздуховоды из PPs для вентиляции (огнестойкий)
Для повышения устойчивости к отрытым очагам горения полипропилен PPs модифицирован специальными инновационными добавками. Во время загорания открытое пламя без внешней поддержки затухает самостоятельно, что дает возможность устанавливать воздуховоды в наиболее опасных с пожарной точки зрения помещениях. Мы производим воздуховоды согласно проекта заказчика.

Воздуховоды из PVC – ПВХ

Поливинилхлорид PVC – ПВХ пластик с повышенной устойчивостью к особо агрессивным кислотам и химическим соединениям. Отличные характеристики поливинилхлорида PVC – ПВХ дают возможность использовать изделия из этого материала в различных отраслях промышленности и лабораториях. У нас можно заказать широкий ассортимент специального оборудования по Вашим чертежам и чертежам разработанных нашими специалистами.

Бортовые отсосы

Бортовые отсосы из пластиков используются в химической промышленности, отличаются улучшенными эксплуатационными характеристиками.

Изготавливаются по эскизам потребителя, конкретная марка материала подбирается с учетом условий использования и технологическими потребностями, допускается установка дополнительного оборудования.

Шибер круглый

Используется для регулирования потока воздуха в вентиляционных системах различного назначения. Шибер круглый изготовлен из листового пластика, может работать в агрессивных и пожароопасных воздушных средах. Быстро монтируется, легко обслуживается, универсального назначения.

Решетка вентиляционная пластиковая

Большинство промышленных помещений требует эффективной системы вентиляции, параметры оборудовании разрабатываются в зависимости от кратности обмена воздуха и наличия вредных взвешенных веществ или химических соединений. Решетка вентиляционная пластиковая не только закрывает входное отверстие воздуховодов, но регулирует силу и направление воздушных потоков.

Вытяжные трубы для гидролизных, гальванических и др. линий
Для монтажа промышленной вытяжной вентиляции производства на улицу. Трубы защищены сверху зонтиками для защиты от попадания мусора и осадков в систему. Для изготовления вытяжных труб применяются пластики с необходимыми свойствами.

Зонт вытяжной островной
Зонт вытяжной островной применяется для монтажа над отдельными производственными зонами, служит для качественного удаления паров кислот, дыма и различных производственных отходов. Изготавливается из химически стойких материалов, согласно технического задания, может иметь различные размеры и конфигурацию.

Проектирование вентиляции
Во время выполнения работ принимается во внимание максимальное количество индивидуальных характеристик помещения по назначению, архитектурным особенностям и рекомендуемой кратности обмена воздуха. Работы выполняются с учетом действующих нормативных актов по строительству и согласно требованиям санитарных государственных организаций.

Монтаж систем вентиляции
Работы выполняются в соответствии с имеющейся проектной документацией, по требованию заказчика могут вноситься изменения с учетом первоначальных технических характеристик системы. Для монтажа воздуховодов и агрегатов обеспечения функциональности используются стандартные соединительные элементы и крепеж. Монтаж может выполняться как во время строительства зданий, так и после их ввода в эксплуатацию.

Вытяжные шкафы для лабораторий
Используются для защиты сотрудников химических и производственных лабораторий от вредного для здоровья воздействия различных химических соединений. Вытяжные шкафы для лабораторий могут иметь специальное техническое оборудование для комплексной очистки удаляемых газов – минимизируется загрязнение окружающей среды.

Квадратные и круглые пластиковые воздуховоды

Пластиковые воздуховоды – наиболее используемый в настоящее время вариант для монтажа вентсистем различного назначения в промышленных и жилых зданиях. Компания Plast-Product имеет полный комплект современного оборудования и квалифицированных специалистов для проектирования и изготовления воздуховодов из пластика любого размера и геометрии.

Технические параметры продукции отвечают положениям действующих государственных стандартов и отраслевых нормативных актов. Пластиковые воздуховоды для вентиляции изготавливаются из качественных полимеров, мы используем продукцию ответственных производителей. На каждую партию товара есть сертификат соответствия с указанием физических и химических характеристик, состава и способа производства полимера. Компания Plast-Product изготавливает полимерные воздуховоды только из качественного сырья, имеет прямые связи с известными производителями.

Технические характеристики пластиковых воздуховодов для вентиляции

Использование воздуховодов из пластика для производства вентсистем позволило значительно улучшить их технические характеристики при одновременном снижении стоимости изготовления и монтажа оборудования. Благодаря современной технологии производства и уникальным физическим и эксплуатационным показателям пластиковых воздуховодов удалось существенно расширить сферы их использования. Вентиляция из пластика обладает следующими преимуществами.

Химическая инертность

Пластики не реагируют на большинство химических соединений, в том числе и агрессивных. Они не окисляются, не вступают в реакции, не изменяют своих первоначальных свойств в различных средах. За счет таких показателей улучшается воздухообмен в помещениях, уменьшаются выбросы вредных веществ в атмосферу во время вентиляции.

Длительный срок эксплуатации воздуховодов

Технология изготовления современных пластиков значительно усиливает существующие межмолекулярные связи, за счет чего материал длительное время сохраняет свои первоначальные технические параметры. Пластиковые воздуховоды не теряют пластичности, способны воспринимать и гасить разнонаправленные динамические усилия. Кроме того, они не имеют эффекта остаточной деформации и после снятия статической нагрузки вентсистемы полностью восстанавливают свою первоначальную геометрию.

Универсальность применения

В зависимости от конкретных условий эксплуатации пластиковые кислостойкие воздуховоды изготавливаются из различных марок полиэтилена.

Листы полипропиленовые – ПП (PP-H, PP-B, PP-R, PPs, PPs-el)

Антистатического полипропилена PPs EL. Материал не накапливает потенциала статического заряда, отличается повышенной устойчивостью к открытому горению. Пластиковые воздуховоды для вентиляции из PPs EL применяются для монтажа вентсистем в помещениях, имеющих в воздухе горючие соединения. Во время функционирования пластиковых воздуховодов полностью исключается искрообразование между трущимися деталями системы, воспламенение воздушной смеси из-за появления искр не допускается.

Пластик с повышенными показателями устойчивости и кислотам и щелочам PVC – ПВХ. Такие полимерные воздуховоды используются в гальванических цехах, на химических производствах и в специализированных лабораториях.

Устойчивость к жесткому ультрафиолетовому излучению. В некоторые марки полиэтиленов добавляются специальные инновационные добавки, значительно повышающие устойчивость материала к УФ-лучам. За счет этого пластиковые воздуховоды можно монтировать не только в помещениях, но и на открытых пространствах.

Широкий температурный диапазон

Листы поливинилхлоридные – ПВХ (PVC)

Пластиковые воздуховоды могут эксплуатироваться при температурах -40° +80°. В этих пределах материал сохраняет все свои физические свойства, выдерживает первоначальные нагрузки и не деформируется. Широкий диапазон температур позволяет монтировать полимерные воздуховоды во всех климатических зонах нашей страны. Еще одно важное свойство – даже при значительных отрицательных температурах пластик способен выдерживать ударные нагрузки.

Относительно невысокая себестоимость

Если принимать во внимание все статьи затрат на монтаж, содержание, ремонт и обслуживание, то по сметной стоимости вентиляция из пластика обходится значительно дешевле, чем вентсистем из иных материалов. Идеально гладкая внутренняя поверхность пластиковых воздуховодов значительно понижает трение воздушного потока. За счет этого для обеспечения нужных параметров вентсистемы можно использовать вентиляторы меньшей мощности – достигается существенная экономия электрической энергии, что при современных ценах на электроэнергию очень важный показатель. Еще один плюс – большая пропускная способность пластиковых воздуховодов достигается при меньшей площади эффективного сечения, а это экономия материалов.

Низкая шумность

Прямоугольные воздуховоды

Одна из существенных проблем мощных промышленных вентсистем – высокая шумность. К воздуховодам подключается большое количество дополнительного оборудования, каждое из них продуцирует звуковые волны. Показатель их интенсивности может превышать установленные санитарными органами предельные значения. Для понижения уровня шумности в металлических воздуховодах применяются шумогасители. Это довольно дорогостоящее дополнительное оборудование вентиляции, требует дополнительных потерь на установку и обслуживание. Кроме того, каждый дополнительный агрегат негативно влияет на надежность функционирования системы вентиляции. Пластиковые воздуховоды для вентиляции способны самостоятельно гасить колебания, как следствие, распространение воздушных колебаний тормозится, мощность звука значительно уменьшается. Оптимальный воздухообмен возможен при небольшом уровне шума, а это очень важно не только для промышленных систем вентиляции, но и для жилых зданий.

Ремонтопригодность и технологичность воздуховодов

Во время монтажа пластиковых воздуховодов нет надобности использовать специальное дорогостоящее оборудование, работы не относятся к сложным по квалификации рабочих. Монтаж воздуховодов с размером от 100 до 1000 мм делается без подъемных механизмов, вес конструкций вентиляции не оказывается заметного влияния на нагрузки несущих архитектурных элементов.

Полимерные кислостойкие воздуховоды можно реконструировать без остановки функционирования вентиляционной системы. При необходимости система расширяется, к ней подключаются дополнительные ответвления, при этом сохраняется общая функциональность вентиляции. Для подключения новых магистральных направлений вентиляции нет надобности вызывать сотрудников специализированных компаний, промышленные предприятия могут это сделать своими силами. Процесс сваривания пластиков вполне доступен, сварочные аппараты можно приобрести по доступным ценам.

Экологическая безопасность

Современные пластики не выделяют в воздух вредные химические соединения, что дает возможность устанавливать системы из пластиковых воздуховодов в жилых зданиях, в детских садах и школах, в спортивных и концертных залах. Технические характеристики материалов отвечают требованиям СанПиН, процентное содержание выделяемых химических соединений во время вентиляции не выходит за поля существующих максимальных значений. Такие воздуховоды разрешены к использованию в пищевой и фармацевтической промышленности.

Дешевизна и простота обслуживания пластиковых воздуховодов для вентиляции

Высокая прочность сварных швов гарантирует их целостность весь период эксплуатации пластиковых воздуховодов. Периодичность регламентных технических работ пластиковой вентиляции намного реже, чем у металлических, степень загрязнение намного ниже. Кроме того, минимальное количество дополнительного оборудования для шумогашения на пластиковых воздуховодах для вентиляции дает возможность уменьшать численность обслуживающих рабочих. Уменьшение непроизводственных затрат по поддержанию вентиляции в рабочем состоянии оказывает положительное влияние на себестоимость продукции предприятий, что позволяет им успешно конкурировать в жестких условиях борьбы за потребителей.

Как выполняются заказы

Клиенты связываются с ответственными представителями компании и дают предварительные технические условия на изготовление пластиковых воздуховодов для вентиляции. На основании технического задания по вентиляции специалисты разрабатывают проектную документацию по изготовлению пластиковых воздуховодов и предоставляют ее заказчику для согласования и утверждения. На этом этапе могут вноситься определенные корректировки, уточняться индивидуальные особенности воздуховодов в зависимости от типа и назначения вентиляции. Согласованные ТЗ по пластиковым воздуховодам служат основанием для разработки рабочих чертежей и технологии производства.

Раскрой пластиковых воздуховодов

Подготовленная документация на пластиковые воздуховоды передается в производственный цех компании. Далее процесс изготовления выполняется в следующей последовательности:

Выбор и раскрой материала для пластиковых воздуховодов. Конкретная марка и толщина пластика подбирается с учетом условий эксплуатации и технических параметров воздуховодов. Составляется оптимальная карта раскроя листа для пластиковых воздуховодов, что дает возможность минимизировать количество непродуктивных отходов. Чем выше процент использования л
Сварка пластиковых воздуховодов
иста, тем ниже себестоимость производства, тем меньше конечные отпускные цены продукции. Раскрой пластиковых воздуховодов делается на высокоточных и высокопроизводительных станках, качество среза не требует дополнительных подготовительных работ. Точность кромок среза обеспечивает высокое качество сварных работ.

Детали воздуховодов попадают на участок сварочных работ. Сварку пластиковых воздуховодов выполняют специалисты высокой квалификации на импортном оборудовании, что позволяет точно соблюдать расчетные технологические режимы. Перед сваркой особо нагруженных узлов вентиляции на деталях с одной или двух сторон могут сниматься фаски, ширина фасок зависит оттолщины пластикового листа и размеров пластиковых воздуховодов. Процесс сварки непрерывно контролируется визуально, при необходимости выполняются лабораторные испытания.

Приемка готовой продукции. В зависимости от величины партии воздуховодов определяется количество и размеры выборок. Пластиковые воздуховоды для вентиляции контролируются по размерам, прочности и чистоте сварных швов, соблюдению геометрии. При обнаружении несоответствия выполняется повторная проверка на удвоенном количестве образцов, результаты повторной проверки считаются окончательными и записываются в сертификат качества пластиковых воздуховодов. На все пластиковые воздуховоды выдается полный комплект сопроводительных документов.

Продукция забирается со складов нашей компании самовывозом. При желании заказчиком пластиковые воздуховоды могут доставляться автотранспортом компании. Во время транспортировки принимаются специальные меры по гарантированию целостности вентиляции, в

Погрузка труб для вентиляции

автопарке имеются автомобили различной грузоподъемности. Для уменьшения стоимости доставки пластиковых воздуховодов для вентиляции логисты разрабатывают оптимальный маршрут движения и загружают автомобили с таким расчетом, чтобы максимально использовать их технические данные.

Цена пластиковых воздуховодов зависит от сложности, объема производственных работ, цены и количества используемого материала. Для оптовых и постоянных клиентов действует специальная программа лояльности, что позволяет им экономить существенные финансовые средства на создании вентиляции.

Преимущества нашей компании

Пластиковые воздуховоды изготавливаются по ТУ 2297−001−ОКПО–2013, утвержденных в государственных контролирующих организациях. Все воздуховоды отвечают требованиям ГОСТ, расчет сварных швов и технологические характеристики сделаны по нормам DVS 2205. Мы гарантируем, что все условия договора будут выполнены точно в указанные сроки. Пластиковые воздуховоды для вентиляции имеют сертификаты качества, при желании заказчиков сотрудники нашей компании окажут консультационную помощь в расчетах систем вентиляции и выборе оптимальных линейных размеров воздуховодов.

Короба для вентиляции пластиковые

Эффективность работы системы вентиляции квартиры или частного дома в первую очередь зависит от правильного построения схемы, выбора параметров каналов и квалифицированной сборки. Поэтому планирование вентиляционных систем поручают специалистам или выполняют самостоятельно после изучения всех правил и требований СНиП.

На откуп заказчикам, как правило, оставляют право выбора материала и внешнего вида – можно использовать металл или специальные пластиковые короба для вентиляции. В любом случае, выбирать форму и вид вентиляционных воздуховодов тоже нужно умеючи.

Что представляет собой пластиковый короб

Все существующие системы вентиляции используют несколько разновидностей пластиковых воздуховодов:

Жесткие трубчатые каналы, круглого, овального или прямоугольного сечения, именуемые в просторечии коробами за внешний вид;
Гибкие воздуховоды или просто гофры, фото;
Специальная арматура для крепления и стыковки различных участков вентиляции;
Управляющие элементы, к ним относят пластиковые спрямляющие решетки, дефлекторы, конфузоры и обратные клапаны.

К сведению! Для обустройства домашних систем принудительного воздухообмена преимущественно используют короба для вентиляции пластиковые, обычно из поливинилхлорида или полипропилена.

Для гаражей, мастерских, промышленных объектов общей категории, транспортных средств и подземных коммуникаций могут применяться композитные высоконапорные пластиковые короба и трубы, армированные стеклопластиковыми вставками и сетками. В квартирах и частных домах использование промышленных систем вентиляции, как правило, не имеет смысла. Сечение такого короба значительно превышает потребную величину, а сама система вентиляции рассчитана на большую скорость движения воздуха, поэтому всегда тяжелее и имеет непривлекательный внешний вид.

Преимущества и недостатки пластиковых коробов

Понятно, что, кроме пластиковых систем, существуют металлические воздуховоды, но популярность коробов из металла значительно уступает пластику. Причин, по которым для обустройства вентиляции выбирают пластиковые короба, можно указать достаточно много, вот лишь некоторые из них:

Прекрасный внешний вид. Светлая, или окрашенная в тон декоративной отделки стен, пластиковая труба смотрится на порядок более привлекательно, чем оцинкованный или окрашенный металлический короб;
Небольшой вес пластикового короба позволяет закрепить систему вентиляции практически в любом подходящем месте. Например, в карманах подвесных потолков, на стенах и в нишах кухонной мебели;
Цена пластикового короба из ПВХ значительно ниже, чем у аналогичного металлического воздуховода. Например, самый ходовой короб, сечением 220х90 мм, стоит 4,5 долл. за метр, металл обойдется в 6-7долл.;
Хорошая коррозионная стойкость пластиковой трубы в сравнении с металлическим коробом.

Последний пункт, как показывает практика, имеет одно из решающих значений для систем вентиляции ванной комнаты или кухни. В потоке воздуха этих помещений присутствует большое количество химически активных веществ и водяных паров. В результате металл ржавеет, на стыках и боковых поверхностях появляются точечные следы коррозии. Вентиляционные короба приходится красить или менять на пластиковые воздуховоды.

Зачастую продавцы комплектующих и деталей для обустройства систем вентиляции утверждают, что пластиковые короба создают меньшее сопротивление движению воздуха, чем металлические. В реальности при скоростях движения воздушного потока в 3-5 м/с разница практически незаметна, а количество пыли и жира, оседающих внутри коробов, примерно одинаково, независимо от материала.

К сведению! Единственным, самым главным и самым важным недостатком пластиковых коробов является их высокая горючесть.

ПВХ выдерживает максимальный длительный нагрев до 120^оС, при 200^оС пластиковый короб начинает течь и терять форму, при 560^оС начинается процесс термического разложения с выделением очень токсичных газов. Если к этому добавить постоянный приток воздуха за счет естественной или принудительной вентиляции, то очень быстро дым и продукты разложения заполнят все комнаты.

Поэтому в местах установки нагревателей и электродвигателей обязательно используют металлические короба. В противном случае воспламенившийся двигатель на кухонной вытяжке может привести к серьезным последствиям.

Номенклатура пластиковых коробов для обустройства вентиляции

Главным камнем преткновения в планировании системы вентиляции являются размеры или сечение вентиляционных коробов. Чтобы обеспечить надежный приток необходимого количества воздуха, сечение вентиляционного короба должно составлять в пределах 100-200 см², в результате получается труба внушительных размеров.

Форма и размеры вентиляционных коробов

Уложить вентиляционную трубу диаметром в 100 мм в стеновую нишу, как в частном дома, так и в квартире практически невозможно, да этого никто и не делает, поэтому короба систем вентиляции приходится пускать в подполе, вдоль плинтусов или прятать за гипсокартонными стеновыми и потолочными панелями.

Большая часть пластиковых вентиляционных коробов представлена тремя сечениями:

Круглые трубы, чаще всего используемые в технических и подсобных помещениях, где нет особой необходимости прятать систему вентиляции за облицовку;
Короба с сечением в виде овала или эллипса применяются в системах вентиляции с большим количеством поворотов и колен, так как этом случае обеспечивается минимальное сопротивление воздушному потоку;
Прямоугольные короба наиболее распространены для обустройства кухонной вентиляции в квартирах. Небольшая высота профиля дает возможность уложить воздуховоды даже за мебелью или потолочной облицовкой.

На рынке большая часть пластиковых коробов представлена сечениями 220х90 мм и 60х120 мм, для кухни и санузла используется 60х204 мм. Понятно, что производители выпускают пластиковые короба для вентиляции под размеры помещений. Нет смысла устанавливать несколько коробов там, где можно обойтись одним воздуховодом.

Типовые размеры пластикового ПВХ короба прямоугольного сечения приведены в таблице.

Используя только пластиковые короба, построить систему вентиляции практически невозможно. Даже если попытаться склеить или спаять простейший воздуховод из одних только коробов, то эффективность такой вентиляции будет очень низкой из-за потерь энергии на поворотах и переходах.

Кроме собственно коробов, производители систем вентиляции выпускают целый ряд вспомогательных фасонных элементов и фитингов.

Они используются для соединения нескольких секций вентиляции, организации поворотов и переходов от сечения большего размера к меньшему и наоборот. При необходимости с помощью фитингов можно состыковать прямоугольный короб с круглым или квадратным, собрать несколько воздушных потоков в один или, наоборот, разделить их на два-три воздуховода меньшего размера.

Особенности практического использования коробов

Одним из наиболее интересных решений можно назвать поворотное колено с переменным углом. Зачастую не всегда воздушные потоки в системе вентиляции приходится разворачивать под прямым углом. Иногда два пластиковых короба нужно состыковать под углом в 30^о или 60^о. Сделать стыковочный узел без «переменки» практически невозможно.

На рынке можно приобрести короба трех различных размеров – 35 см, 50 см и 100 см. Каждая секция пластикового короба представляет собой готовое изделие, на одном конце которого находится посадочный поясок, на другом – расширение. Вставляя поясок одной секции в расширение второй, можно с легкостью набрать воздуховод для системы вентиляции любой сложности.

Здесь главное — не запутаться, при сборке системы вентиляции в первую очередь собирают приемный узел, это может быть выход из вытяжки или входное окно в душевой кабине. На фитинге приемного узла должен находиться посадочный поясок. Первую секцию короба одеваем расширением на поясок приемного узла. Получается, что все последующие пластиковые секции будут одеваться по направлению движения потока. Аналогичным образом выполняется стыковка с любыми фасонными элементами.

Некоторые производители даже наносят стрелки на поверхность короба, чтобы было легче ориентироваться при сборке. Зачем это делается? Большая часть систем вентиляции собирается без использования уплотнительных резинок или прокладок на стыках. Если правильно установить короба, то воздушный поток будет засасывать через неплотности воздух из комнаты. Давление воздуха в потоке всегда ниже, чем за пределами короба.

Если собрать систему вентиляции неправильно, то из-за динамического напора загрязненный воздух будет просачиваться через щели на стыках коробов.

Нередко мастера прибегают к интересному способу проверки правильности сборки системы вентиляции. Вместо того чтобы осматривать каждый пластиковый короб, разыскивая метки и стрелочки, в вытяжку направляют струю дыма и запускают электровентилятор. Если система вентиляции собрана неверно, то на стыках пластиковых коробов будут видны струйки дыма.

Для систем вентиляции большой протяженности, как правило, используют пластиковые короба с каучуковыми прокладками на стыках. Наиболее проблемные места, через которые сифонит воздух, расположены на выходе из поворотных колен. Утечку легко обнаружить по грязным пятнам на пластиковой поверхности вокруг линии стыка.

Два слова о трубах для канализации и гофрах

Одним из наиболее распространенных заблуждений является мнение о том, что вентиляцию можно собрать из пластиковых канализационных труб и гофра. Использовать пластиковую ПП трубу диаметром 100 мм и гофрированный переходник для подключения к стояку вместо стандартных коробов вполне возможно, но только для принудительной системы вентиляции.

В чем выигрыш? В цене. Стоимость «канализационных» воздуховодов обойдется в 2,5 раза дешевле, чем настоящих вентиляционных коробов. Других преимуществ нет. Гофр-переходник рассчитан на скорость потока не более 25 см/с. Поэтому система будет задыхаться и терять энергию на каждом повороте. В результате потребуется установить более мощный вентилятор или заменить гофры деталями для пластиковых коробов.

Заключение

Некоторые компании выпускают композиционные короба, в которых наружная поверхность выполнена из ПВХ, а внутренняя из анодированного алюминия. Считается, что такие конструкции способны работать с горячим воздухом прямо от вытяжки, не боятся солнечных лучей и механической нагрузки. По заявлениям производителей, благодаря алюминиевой вставке короба не собирают, как пластиковые трубы, пыль и грязь в результате электризации поверхности. Стоимость таких коробов в 2-3 раза выше, чем лучших пластиковых воздуховодов.

Отправить комментарий

Характеристика пластиковых воздуховодов для вентиляции

Без вентиляции не обходится ни одно помещение, а сама вентиляция не обходится без воздуховодов. В их роли могут выступать специальные воздушные каналы (пустоты) в толще стен. Но такие вентиляционные шахты делают только на этапе проектирования и в процессе постройки здания.

Если же система вентиляции делается в процессе ремонта, то чаще всего используются пластиковые воздуховоды для вентиляции. Обусловлено это простотой монтажа конструкции, доступной ценой и большим ассортиментом с множеством форм и размеров.

Срок службы пластиковых воздуховодов может достигать 50 лет, без изменения цвета и эксплуатационных характеристик.

Если ваш воздуховод забился, то о том как его прочистить можно прочесть тут.

Воздуховоды пластиковые для вентиляции

Данная статья поможет разобраться, как правильно подобрать размер пластикового воздуховода для вентиляции, его форму и сферу применения.

Материал изделия

Материал для воздуховода выбирается исходя из назначения помещения:

ПНД (ПЭНД) – особыми свойствами не обладает. Представляет собой гибкий полиэтилен.
ПВДФ – устойчивый к воздействию кислот фторопласт. Может эксплуатироваться в температурном режиме от -40 ^оС до +140 ^оС.
ПВХ – термостойкий поливинилхлорид. Выдерживает температурную нагрузку до +180 ^оС. Их него выпускаются, как гибкие гофры, так и жесткие гладкие трубы.
ПП – пропилен. Этот материал устойчив к химическим воздействиям. Он инертен практически ко всем средам: кислотным, щелочным, органическим.

Стоит учитывать, что ни один из вышеперечисленных видов не подходит для эксплуатации в вытяжках нагревательных приборов. Температурного диапазона пластика для этого не хватает.

Самые популярные виды пластиковых воздуховодов для вентиляции имеют круглую или прямоугольную форму (в сечении). Диаметр в зависимости от модели или производителя может находиться в промежутке от 100 мм до 1250 мм.

Выбор формы и диаметра

Основным плюсом прямоугольных воздуховодов является их компактность. Именно их выбирают, если вентиляционную систему прячут за подвесным или двухуровневым потолком.

Круглую трубу спрятать гораздо сложнее, но ее аэродинамические характеристики гораздо лучше. Также в круглой трубе меньше скапливается пыль и паутина, а они будут в любом случае, так как уличный воздух редко отличается достаточной чистотой. Помимо этого в круглой трубе можно разместить канальный вентилятор, а в воздуховоде с прямоугольным сечением это сделать невозможно.

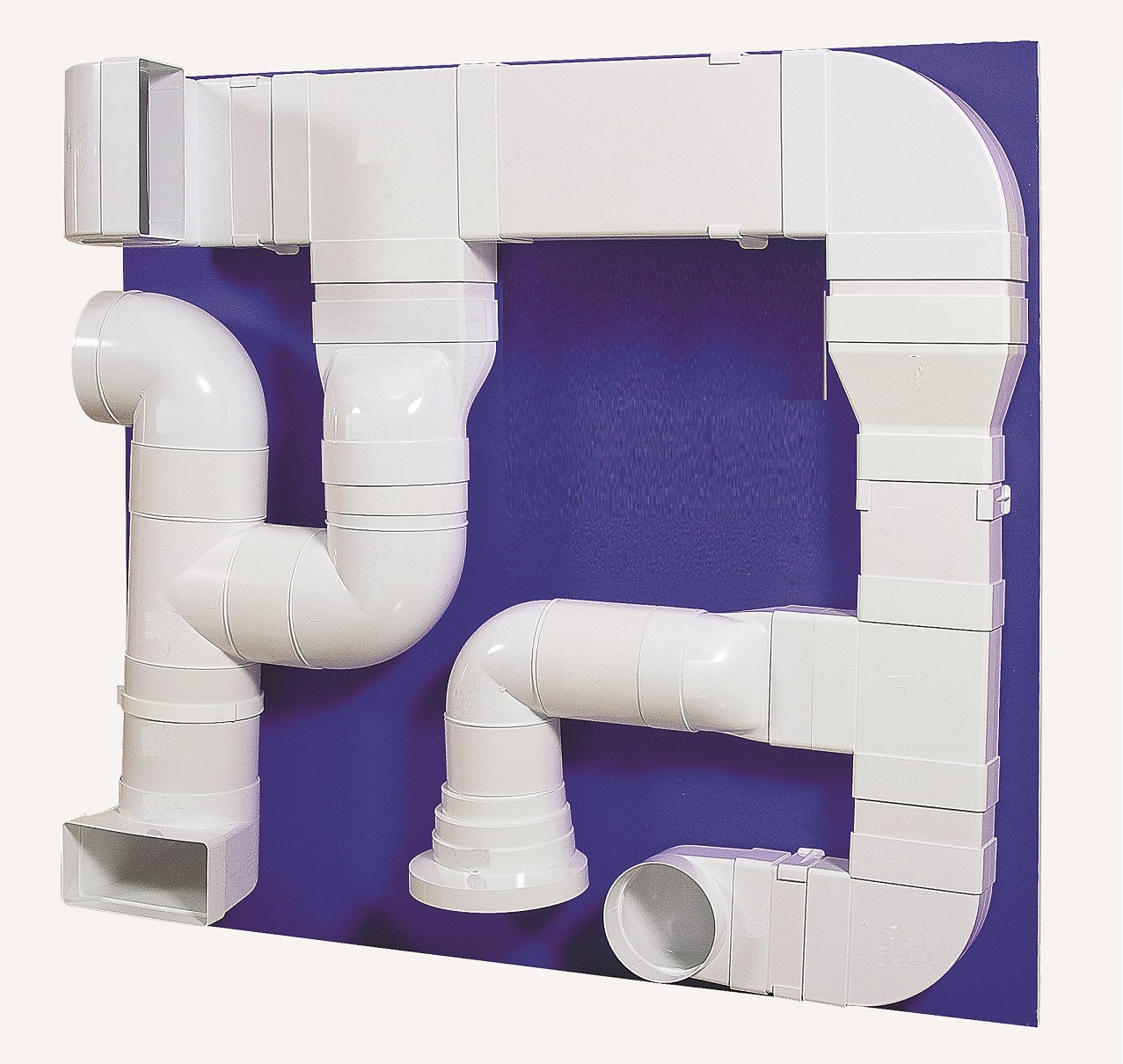

Пластиковый прямоугольный воздуховод

Необходимый диаметр выбирается исходя из потребностей помещения и нормативов СНиП.

Так при организации бытовой (домашней) вентиляции нормальной считается система, которая обеспечивает полную смену воздушных масс 1 раз в час. Дополнительно учитывается количество проживающих людей. По нормативам на каждого человека должно приходиться 30 м³/ч.

Помимо необходимого объема нужно учитывать и скорость воздушных масс. В идеале она не должна превышать 0,5 м/с. Все, что выше этой скорости, считается сквозняком, а их следует избегать при организации вентиляции.

Произвести правильный расчет системы вентиляции довольно сложно. Слишком много нюансов, которые нужно учесть. Поэтому эту работу лучше доверить профессионалам, предварительно обсудив с ними все элементы, из которых будет состоять вентиляционная система.

Размеры труб для пластиковых воздуховодов

Плюс такой системы в том, что все ее элементы стандартизированы, а это значит, что они взаимозаменяемы. Можно с легкостью состыковать составляющие от разных производителей.

Используя пластиковые воздуховоды для бытовой вентиляции, следует учитывать, что они не подходят для организации кухонной вытяжки. Пластик не выдержит высокой температуры, поэтому эту часть системы лучше выполнить из оцинкованной трубы.

Дополнительная информация в этом видео.

Пластиковые прямоугольные воздуховоды

Сегодня прямоугольные воздуховоды широко применяются в промышленных и жилых помещениях и на много чаще, чем круглые.

Что определяет выбор формы воздуховода? Остановить выбор на прямоугольном необходимо в следующих случаях:

В производственном помещении применяются химически активные вещества;
Когда площадь поперечного сечения очень большая или есть сложности с монтированием конструкции;
Наличия подвесного потолка, тогда регулируя размеры сторон, воздуховод «прячут» за подвесными элементами.

ГК «Центр пластика» производит пластиковые прямоугольные воздуховоды на современном оборудовании, применяя качественные и надежные материалы. Применяемые ручная и экструзионные способы сварки обеспечивают высокое качество работы. Это является гарантией прочности изделия и герметичности сварных швов.

Прайс-лист на
Прайс-лист на
Прямоугольные воздуховоды и фасонные части (соединение раструбное либо фланцевое)

Габаритные размеры мм	Воздуховод	Отвод 90 гр	Отвод 45 гр	Тройник	Переход
100х100	1300	1200	1000	1900
125х100	1600	1500	1100	2200	1600
125х125	1800	1600	1200	2400	1700
150х100	1900	1700	1200	2500	1900
150х125	2100	1900	1200	2700	2000
150х150	2300	2000	1300	3000	2200
200х100	2200	2000	1300	2800	2100
200х125	2300	2000	1300	2900	2200
200х150	2500	2200	1500	3300	2400
200х200	2800	2500	1600	3600	2700
250х100	2500	2200	1500	3300	2400
250х125	2700	2400	1400	3500	2500
250х150	2800	2500	1600	3600	2700
250х200	3300	2800	1800	4200	3000
250х250	3500	3000	1900	4500	3300
300х100	2800	2500	1600	3600	2700
300х125	3000	2600	1700	4000	2800
300х150	3300	2800	1800	4200	3000
300х200	3500	3000	1900	4500	3300
300х250	4000	3400	2200	5200	3600
300х300	4500	3700	2400	5800	4300
350х150	3500	3000	1900	4500	3300
350х200	4000	3400	2200	5200	3600
350х250	4500	3700	2400	5800	4300
350х300	4700	4000	2600	6000	4500
350х350	5000	4200	2700	6500	4800
400х200	4500	3700	2400	5800	4300
400х250	4700	4000	2600	6000	4500
400х300	5000	4200	2700	6500	4800
400х350	5400	4600	2900	7000	5200
400х400	5800	5000	3200	7500	5500
500х300	5800	5000	3200	7500	5500
500х400	6500	5400	3500	8500	6200
500х500	7200	6600	4300	9500	6800
600х300	6500	5400	3500	8500	6200
600х400	7200	6600	4300	9500	6800
600х500	8000	6900	4500	10200	7600
600х600	8600	7400	4800	11200	8200
700х300	7200	6600	4300	9500	6800
700х400	8000	6900	4500	10200	7600
700х500	8600	7400	4800	11200	8200
700х600	9500	8200	5300	12400	9000
700х700	10200	8600	5600	13200	9600

800х400	8600	7400	4800	11200	8200
800х500	9500	8200	5300	12400	9000
800х600	10200	8600	5600	13200	9600
800х700	11000	9300	6100	14200	10500
800х800	11700	10000	6500	15200	11200
900х900	13000	11200	7300	17000	12100
1000х1000	14200	12400	8100	19000	13500
900х900	13000	11200	7300	17000	12100
1000х1000	14200	12400	8100	19000	13500

Плюсы прямоугольных воздуховодов:

Конструкция плотно прижимается к поверхности;
Эстетичный внешний вид, позволяющий вписать прямоугольный воздуховод в любой интерьер и дизайн от этого не пострадает;
Их проще монтировать под потолком и в углах помещений;
Отличная плотность на сгибах обеспечивается фланцевыми соединениями, что также увеличивает жесткость ребер;
Подходят для помещений с небольшой высотой потолка;

Устройство прямоугольного воздуховода

Прямоугольные воздуховоды иногда называют плоскими. Состоят они из трубы с прямоугольным сечением. Высота трубы всегда в несколько раз меньше ширины. Длина канала может быть самой разной, от 35 см до 2,5 м. Для соединения частей труб применяют фланцевые соединения, что влияет на общий вес конструкции.

Размер трубы необходимо приводить в соответствие с размером вентилируемого помещения и степени загрязненности воздуха в нем. Наличие небольшого вентиляционного канала в огромном помещении, даже при установке вентилятора не даст ожидаемого эффекта, а только создаст много шума.

В нашем каталоге представлены варианты прямоугольных воздуховодов различных размеров (см. фото ниже). Стоимость пластиковой конструкции складывается из цен отдельных составных частей канала: труб воздуховода, отводов, тройников и переходников. Ясно, что чем больше протяженность, тем выше будет стоимость изделия.

Расчет стоимости делается индивидуально для каждого заказа в соответствии с проектом.

Для заказа необходимо позвонить по телефону компании и сделать заявку, предоставив необходимые расчетные данные. После согласования всех производственных моментов и стоимости, изделие буден изготовлено за 5 дней.

Заметим, что прямоугольные воздуховоды имеют некоторые недостатки:

Оказывая большее сопротивление движению воздуха, воздуховоды снижают интенсивность вентиляции.
«шумят» и для сглаживания неприятного эффекта на воздуховод устанавливают дополнительное оборудование.
Прямоугольные пластиковые воздуховоды стоят несколько дороже круглых. К тому же и чистка обходится дороже в связи со сложностью очищения в углах конструкции.

Важные моменты

Установка вентилятора ускоряет движения воздуха по трубам. Большое количество изгибов уменьшает тягу – каждый поворот на 10%.

ЗАКАЗАТЬ

| на главную страницу | вернуться раздел «Пластиковые воздухводы» | смотрите также: «Пластиковые круглые воздуховоды«

Пластиковый вентиляционный канал | В сети и в наличии | Плоский воздуховод

Пластиковый воздуховод (плоский воздуховод из ПВХ).

MAS предлагает полный спектр пластиковых воздуховодов (или плоских воздуховодов) и пластиковых воздуховодов для систем вентиляции. Располагая по всей Великобритании, мы можем поставить ряд фасонных деталей для пластиковых систем вентиляции от Domus, Verplas & Manrose. У нас большой запас между нашими тремя филиалами и мы можем выполнять крупные, средние и мелкие проекты.

Пластиковый канал (плоский канал), размеры

Доступны все стандартные размеры, наши плоские воздуховоды доступны в размерах 110 x 54 мм, 204 x 60 мм, 220 x 90 мм, 234 x 29 мм, 308 x 29 мм, у нас также есть широкий выбор круглых пластиковых воздуховодов и фитингов диаметром от 100 до 150 мм.

В таблице ниже также показаны эквивалентные размеры воздуховода с плоским каналом, например, эквивалентный размер воздуховода 110×54 мм составляет 100 мм в диаметре.

Плоский воздуховод	110 x 54 мм	204 x 60 мм	220 x 90 мм	234 x 29 мм	308 x 29 мм
Круглый воздуховод	Диаметр 100 мм	Диаметр 125 мм	Диаметр 150 мм

Размеры указаны для внутренней свободной площади воздуховода.

12 Рекомендации по установке пластмассового вентиляционного канала (прямоугольного или круглого)

Убедитесь, что у блока перемещения воздуха достаточно мощности для перемещения воздуха по всей системе (технический персонал компании Mechanical Air Supplies поможет вам определить, какой блок следует использовать).
Используйте герметик для пластиковых каналов для соединения фитингов и воздуховода. Следует использовать саморезы, не затягивайте их слишком сильно.
Всегда устанавливайте пластиковый воздуховод так, чтобы воздуховод не выходил из агрегата.Это позволяет избежать попадания конденсата в вентилятор / блок MVHR.
Вертикальные участки должны иметь ловушку для конденсата и средства отвода воды от участка воздуховода. Обязательно изолируйте слив конденсата, чтобы он не замерз.
Старайтесь не добавлять слишком много изгибов к системе, так как это замедлит воздух и повлияет на производительность системы. Помните, что хорошо спроектированная система сэкономит вам деньги в долгосрочной перспективе.
При необходимости используйте вспучивающиеся противопожарные рукава для противопожарных разрывов в перегородках. Этот тип клапана предназначен для разрушения воздуховода.
Если плоский воздуховод проходит через холодное пространство (чердак), необходимо изолировать воздуховод, чтобы избежать образования конденсата.
Имейте в виду, что системы плоских воздуховодов разных производителей не всегда совместимы друг с другом и не всегда подходят друг другу. Используйте одного производителя для всей системы вентиляции.
Убедитесь, что имеется соответствующая опора / подвеска. Обычно рекомендуется использовать какую-либо опору / подвеску (зажим или ленту для подвешивания) на каждом метре и по обе стороны от стыков.
Подача свежего воздуха (забор MVHR) снаружи должна быть изолирована.
Избегайте размещения впуска и экстракта близко друг к другу. Это приведет к засасыванию несвежего и отработанного воздуха.
По возможности рассмотрите возможность использования круглого пластикового воздуховода (что более эффективно), если только ограничения здания не ограничивают использование воздуховода большего размера, а пространство в пустотах потолка не позволяет установить круглый воздуховод.

Наш опытный технический персонал всегда готов помочь вам в реализации вашего проекта вентиляции. Посетите нашу контактную зону, чтобы найти ближайший к вам филиал.

Зачем использовать пластиковые воздуховоды для вентиляционных систем?

Пластиковые воздуховоды легки и просты в установке.
Легко выполнять резку на месте без специальных инструментов.
Пластиковые воздуховоды не подвержены коррозии со временем.
Благодаря компактной конструкции плоский пластиковый воздуховод позволяет уменьшить пространство в потолке, что, в свою очередь, увеличивает высоту потолка.
В зависимости от области применения вы можете легко переключаться между круглым пластиковым воздуховодом и прямоугольным пластиковым воздуховодом.
Легко создавать ответвления, позволяющие расширить вентиляционную систему на другие участки. Важное примечание: сопротивление системы следует рассчитать перед разветвлением, это важно для обеспечения того, чтобы устройство движения воздуха (вентилятор, MVHR, MEV или dMEV ) обладало большей мощностью, чем сопротивление всей системы . Поможем с расчетами (ссылка на калькуляторы расхода в воздуховоде).
Правильно установленные пластиковые воздуховоды представляют собой воздухонепроницаемое решение, обеспечивающее максимальную эффективность (для используемого материала).
Вентиляционный канал из ПВХ хорошего качества самозатухающий.

Следует ли использовать пластиковые вентиляционные решетки и почему?

Концевые заделки воздуховодов, такие как пластиковые вентиляционные решетки) доступны в различных цветах, чтобы соответствовать или дополнять внешний вид здания.
Доступны пластиковые вентиляционные решетки различных размеров, что дает разный размер свободной площади, что, в свою очередь, учитывает различия в требованиях к воздушному потоку.

Как выбрать воздуховод

Есть несколько способов обогрева, охлаждения и проветривания дома, но, вероятно, самый популярный метод в Северной Америке — это принудительная вентиляция.Центральная печь, кондиционер или тепловой насос соединены с остальной частью здания вентиляционной сетью. Вентиляционные отверстия
могут использоваться для трех основных целей: для подачи кондиционированного воздуха, для возврата воздуха в блоки HVAC и для удаления воздуха, который необходимо удалить из дома, поскольку он содержит пары, дым или влагу.

Вентиляционная система отопления / охлаждения может состоять из круглых, овальных или прямоугольных воздуховодов, которые обычно ответвляются от больших пленумов, которые подключаются непосредственно к блоку HVAC.Они могут быть изготовлены из листового металла или покрывать пространство между балками и стойками.

Воздуходувка нагнетает кондиционированный воздух из системы HVAC в приточную камеру, а возвратный воздух собирается из возвратных каналов в возвратную камеру и втягивается обратно в блок HVAC, обычно через фильтр.

Материалы воздуховодов

Воздуховоды могут быть выполнены из различных материалов и могут быть гибкими или жесткими.

Гибкие воздуховоды (также называемые гибкими) изготавливаются из круглых армированных пластиковых трубок и часто покрываются слоем изоляции и защитным покрытием.Его легко установить, но он не подходит для крутых поворотов.

Металлические воздуховоды обычно оцинкованы для предотвращения ржавчины и могут быть круглыми или прямоугольными. Он прочен и долговечен, но его легко разрезать и сделать из него крутые изгибы.

Ductboard — это система, в которой используются панели из стекловолокна, которые легко разрезать. Они более энергоэффективны, чем другие типы воздуховодов, а также излучают меньше шума.

Часто используется комбинация гибких и жестких воздуховодов с металлом для основных больших воздуховодов и гибким трубопроводом к отдельным выходам.

Существующие металлические воздуховоды можно изолировать для повышения энергоэффективности. Это также может уменьшить конденсацию, которая может привести к появлению плесени и грибка, которые, будучи разнесенными по дому, могут вызвать проблемы со здоровьем. Наиболее распространенный метод — обернуть воздуховод стекловолокном, но также можно использовать распыляемую пену.

Настройка системы воздуховодов

Размер воздуховода влияет на количество и скорость воздушного потока и очень важен для того, насколько хорошо работает система HVAC.Прямоугольные воздуховоды могут быть разных размеров от 3 x 7 дюймов до 35 x 40 дюймов; а круглые воздуховоды могут иметь диаметр от 4 до 41 дюймов. Регистры тепла и обратные решетки также доступны в различных размерах в зависимости от проема и могут быть изготовлены из металла, дерева или пластика.

Расчеты, необходимые для определения оптимального размера воздуховода, сложны, и для этого доступно несколько онлайн-калькуляторов и таблиц.

Вот о чем следует подумать, когда дело доходит до выбора размеров воздуховодов.В основном, размер воздуховодов зависит от расстояния, на котором выпускное отверстие находится от блока HVAC, мощности блока HVAC и площади, которую необходимо кондиционировать.

В случае вытяжного воздуха воздуховоды обычно имеют круглую форму, а оптимальный диаметр зависит от потока воздуха от вентилятора, к которому они прикреплены. Для вытяжек минимальный диаметр 4 дюйма подходит для вентиляторов с показателем CFM (кубических футов в минуту) менее 400. Для более высоких номиналов размеры могут достигать 12 дюймов в диаметре.В случае сушилок для одежды необходимо использовать специальные гибкие металлические воздуховоды, чтобы предотвратить возгорание из-за скопления ворса.

14 января 2019 г.,

Ventilation Ducting — Ducting.com

Теплостойкость вентиляционного шланга также вступает в игру за счет снижения теплоты трения, которая может быть вызвана переносом материала и абразивов. Устойчивость к температуре и химическим веществам жизненно важна для успеха многих типов вентиляционных каналов, поскольку они позволяют гибким воздуховодам функционировать без риска повреждения.

Иногда вы можете обнаружить, что прямой путь к источнику окружающего воздуха недоступен. В этих ситуациях важно, чтобы вентиляционные каналы были достаточно гибкими, чтобы попасть в желаемое место, не ограничивая поток воздуха в вентиляционных шлангах. У нас есть несколько гибких воздуховодов из стекловолокна, ПВХ или полиэстера, которые идеально подходят для маневрирования без изгибов. Мы не только предлагаем гибкий вентиляционный шланг, но также некоторые из наших продуктов предназначены для портативности. Портативность продукта имеет большую финансовую ценность, поскольку воздуховоды взаимозаменяемы между несколькими вентиляционными устройствами и могут легко транспортироваться в несколько мест и обратно.

При вентиляции больших объемов воздуха, дыма и химикатов важно, чтобы вентиляционные шланги были прочными и устойчивыми к внешним воздействиям. Предлагаем несколько вариантов долговечности с вентиляционными изделиями. Наши металлические гибкие воздуховоды обладают высокой устойчивостью к раздавливанию, и мы также предлагаем изолированные и двухслойные воздуховоды для предотвращения истирания как внутри, так и снаружи. Для продуктов, предназначенных для транспортировки, доступны износостойкие полосы для защиты от волочения грубых материалов с грязью и камнями.При использовании вентиляционных каналов очевидно, насколько пагубно сказываются нежелательные разрывы и проколы. Случайно выпущенные пары, газы или химические вещества могут оказать серьезное негативное влияние на вашу рабочую среду или дом. В этом заключается важность износостойких накладок и общей долговечности вентиляционных каналов.

Мы понимаем, что у каждого из наших потребителей есть свои уникальные потребности. Широта возможных применений вентиляционных каналов в мире означает, что вам также необходимо иметь под рукой столь же широкий спектр насадок для воздуховодов; к счастью, мы вас поддержали.Чтобы лучше соответствовать вашим индивидуальным ситуациям с вентиляционными каналами, мы предлагаем ряд аксессуаров, которые можно использовать для оснащения и дополнения ваших ситуаций с гибкими воздуховодами. Например, J-образные замки — это обычно применяемый тип крепления, предназначенный для обеспечения легко запираемой и отпираемой точки соединения для отдельных отрезков воздуховода.

Гибкие воздуховоды для вентиляции являются важным компонентом домов и рабочих мест повсюду, и, независимо от вашего рода занятий или жизненной ситуации, вы обязательно встретите их.Тем не менее, навигация по множеству различных типов вентиляционных каналов, представленных на рынке, временами может сбивать с толку, поэтому всегда лучше провести исследование. Просмотрите наш онлайн-каталог сегодня, чтобы найти гибкие воздуховоды, которые предлагают идеальное сочетание прочности, гибкости, химической и термостойкости, необходимого для ваших сложных работ. Кроме того, обратитесь к одному из наших экспертов по воздуховодам сегодня, чтобы получить прямую помощь или дополнительную информацию о воздуховодах в целом, и найдите нужный продукт уже сегодня!

Воздуховоды HVAC — Воздуховоды.com

Правильная установка воздуховодов HVAC требует маневренности и гибкости. Если воздуховоды кондиционера не могут обеспечить эффективный поток воздуха снаружи в пространство, в котором вы хотите контролировать воздух, тогда система HVAC не будет работать. К счастью, мы предлагаем несколько доступных тканевых шлангов для воздуховодов, которые предназначены для движения воздуха, необходимого в системах отопления, вентиляции и кондиционирования воздуха. Тканевые воздуховоды для кондиционеров идеально подходят для работ, требующих достаточной маневренности шланга для работы в ограниченном пространстве, например портативных систем переменного тока.Кроме того, тканевые воздуховоды доступны в широком диапазоне диаметров от 4 до 60 дюймов. Многие из наших гибких воздуховодов имеют дополнительную износостойкую полосу, которая защищает шланги воздуховодов при перемещении по потенциально грубым поверхностям, таким как стены или кабели. Если вы примете во внимание важность наличия герметичной, неповрежденной длины гибких воздуховодов, вы поймете, почему защита внешней части воздуховодов HVAC имеет решающее значение. Некоторые из наших тканевых воздуховодов также представляют собой изолированные шланги, что делает их оптимальным выбором для применений, в которых контроль температуры является наиболее важным.Изоляция улучшает качество холодного воздуха, поддерживая более низкие температуры охлажденного воздуха и снижая потери энергии. Внутри и снаружи наши воздуховоды HVAC специально сконструированы так, чтобы быть прочными и невероятно долговечными.

Для работ HVAC, требующих устойчивости и устойчивости к атмосферным воздействиям, мы предлагаем воздуховоды для кондиционеров из алюминия и нержавеющей стали. Эти шланги вместе с нашими шлангами с неопреновым покрытием обладают более высокой термостойкостью, чем тканевые воздуховоды. Само собой разумеется, что системы отопления («H» в «HVAC») могут генерировать поразительно высокие температуры.Для обеспечения наилучшей термостойкости рекомендуется использовать один из наших вариантов из нержавеющей стали, который может выдерживать температуру до 1650 градусов по Фаренгейту. Воздуховоды HVAC из нержавеющей стали и алюминия также являются самонесущими, что означает, что они могут поддерживать свою конструкцию без внешней поддержки. С нашими самонесущими шлангами вы можете поставить их и согнуть, чтобы обеспечить сильный воздушный поток, необходимый для надлежащей вентиляции, а их поддерживающая система будет удерживать их на месте. Эти варианты металлических шлангов — отличный выбор для случаев, когда будут подвергаться воздействию внешних элементов, таких как вода и ветер, потому что эти изделия гораздо более устойчивы к атмосферным воздействиям — будьте уверены, что ваши наружные воздуховоды HVAC из нержавеющей стали и алюминия окупятся. многократно из-за их долговечности и устойчивости к атмосферным воздействиям солнца, дождя и атмосферы.

Как и в случае с другими типами воздуховодов, воздуховоды HVAC имеют широкий спектр доступных аксессуаров, которые увеличивают их общее удобство использования. Соединители J-Lock являются одним из примеров множества устройств, которые могут быть включены в системы гибких воздуховодов для повышения безопасности соединения. Изготовленные из сверхпрочной нержавеющей стали 304, J-Locks опираются на простой механизм блокировки, который позволяет легко и надежно соединять отрезки тканевых воздуховодов для быстрой установки и снятия, когда придет время.Независимо от ваших потребностей в воздуховодах HVAC, у нас более чем вероятно найдется продукт, подходящий для вашей ситуации.

Независимо от того, есть ли у вас система отопления, вентиляции и кондиционирования, требующая большой гибкости и холодного воздуха, или если вам нужна вентиляция, которая может выдерживать высокие температуры, погодные условия и сама поддерживать себя, Ducting.com предлагает гибкий шланг для работы. Просмотрите наш онлайн-каталог, чтобы найти тканевый или металлический воздуховод, который подходит для вашей работы, и сделайте заказ сегодня. Если вам нужна помощь в выборе шланга для вашей работы, один из наших квалифицированных сотрудников обучен всем нашим гибким воздуховодам, и они будут рады помочь вам по телефону.

Труба для воздуховодов из ПВХ — Коммерческий промышленный поставщик

Ваш поставщик труб из ПВХ / пластика для воздуховодов

Наши воздуховоды из ПВХ доступны в размерах от 2 дюймов до 60 дюймов. Воздуховод из ПВХ изготовлен из жесткого поливинилхлорида и часто является наиболее экономичным материалом для воздуховодов. Преимущества использования воздуховодов из ПВХ (пластика) для дымовых, вытяжных и дренажных работ включают в себя: легкую конструкцию, простую установку системы, работу с отрицательным и положительным давлением, высокую стойкость к химическим веществам и коррозии, а также высокую прочность на разрыв.

Ознакомьтесь с размерами и номинальными характеристиками нашего ассортимента воздуховодов и фитингов из ПВХ ниже

Каталог размеров для воздуховодов и фитингов из ПВХ

Мы предлагаем полную линейку продукции для воздуховодов из ПВХ. Позвоните по телефону (866) 777-8001 или отправьте запрос стоимости для получения помощи или цен:

Воздуховод из ПВХ коммерческого и промышленного назначения

Размер

O.D.

И.Д.

Стенка

Вес / фут.

Std. Длина

Запросить цену

2 «

2.375 «

2,047 «

0,154 дюйма

0,720 фунтов

10 футов или 20 футов

Узнать цену>

3 «

3.500 «

3,042 «

0,216 дюйма

1,488 фунтов

10 футов или 20 футов

Узнать цену>

4 «

4.500 «

3.998 «

0.237 «

2,118 фунтов

10 футов или 20 футов

Узнать цену>

5 дюймов

5,563 «

5,016 «

0,258 дюйма

2.874 фунтов

10 футов или 20 футов

Узнать цену>

6 дюймов

6,625 дюйма

6,250 «

0,187 «

2.340 фунтов

10 футов или 20 футов

Узнать цену>

7 дюймов

7.375 «

7.000 «

0,187 «

2,534 фунта

10 футов или 20 футов

Узнать цену>

8 дюймов

8,625 дюйма

8,250 «

0.187 «

3,060 фунтов

10 футов или 20 футов

Узнать цену>

9 дюймов

9,375 дюйма

9.000 «

0,187 «

3,239 фунта

10 футов или 20 футов

Узнать цену>

10 дюймов

10.750 «

10,380 «

0,187 «

3,830 фунта

10 футов или 20 футов

Узнать цену>

11 дюймов

11,375 дюйма

11.000 «

0.187 «

3,944 фунта

10 футов или 20 футов

Узнать цену>

12 дюймов

12,750 «

12,380 дюйма

0,187 «

4,560 фунтов

10 футов или 20 футов

Узнать цену>

14 дюймов

14.000 «

13,630 «

0,187 «

5,010 фунтов

10 футов или 20 футов

Узнать цену>

16 дюймов

16.000 «

15,630 «

0.187 «

5,740 фунтов

10 футов или 20 футов

Узнать цену>

18 дюймов

18.000 «

17,630 «

0,187 «

6,460 фунтов

10 футов или 20 футов

Узнать цену>

20 дюймов

20.000 «

23,500 «

0,250 «

11,520 фунтов

10 футов или 20 футов

Узнать цену>

24 дюйма

24,000 «

23,500 «

0.250 «

11,520 фунтов

10 футов или 20 футов

Узнать цену>

Размеры рулонных воздуховодов

22 «

22,000 «

21,626 «

0.187 «

8,550 фунтов

4 фута с муфтой

Узнать цену>

26 дюймов

26,000 «

25,626 «

0,187 «

10.070 фунтов

4 фута с муфтой

Узнать цену>

28 дюймов

28.000 «

27,626 «

0,187 «

10,850 фунтов

4 фута с муфтой

Узнать цену>

30 дюймов

30.000 «

29,626 «

0,187 «

11,640 фунтов

4 фута с муфтой

Узнать цену>

* Доступны диаметры до 60 дюймов — Свяжитесь с нами для получения подробной информации о большом воздуховоде

Преимущества трубы ПВХ SUPERDUCT®

• Экономичное решение — Промышленные применения, связанные с выхлопными, дренажными или коррозионными испарениями, выиграют от экономии затрат на воздуховоды из ПВХ Superduct®.

• Простота установки — PVC Superduct® легкий, простой в обращении, подъеме и установке. Даже большие диаметры!

• Устойчивость к коррозии — Канальная труба из ПВХ Superduct® выдерживает воздействие ряда сред и химических веществ, включая большинство кислот, оснований, солей, алифатических растворов, окислителей и галогенов.

• Размер диаметра — Экструдированный и свернутый воздуховод с секциями 10 или 20 футов. Прокатывается (изготавливается) размер более 24 дюймов.

Монтаж воздуховодов из пластика / ПВХ

Коррозионностойкие воздуховоды из ПВХ используются в системах вытяжной вентиляции в коммерческих и промышленных помещениях.Воздуховод из ПВХ снижает потребление энергии, а также создает систему, не требующую обслуживания. Это достигается за счет устойчивости к коррозии и самоизоляции. Канальные трубы из ПВХ могут использоваться как в бетонных помещениях, так и в местах прямого захоронения. Он также идеально подходит для подвешивания с использованием трубных опор или трубодержателей.

Канал ПВХ Размеры

Мы поставляем воздуховоды Superduct® из ПВХ размером от 2 до 60 дюймов, так что вы можете иметь воздуховоды любого размера, который вам нужен! Размеры от 2 до 24 дюймов изготавливаются методом экструзии, а размеры от 26 до 60 дюймов — прокаткой.Размеры 22 «и 24» можно заказать в прокатном или экструдированном виде, которые являются двумя основными способами производства воздуховодов из ПВХ. Все эти размеры производятся из стандартного IPS (размер железной трубы) для легкой интеграции в металлические системы. Наша труба для воздуховодов из ПВХ есть в наличии и готова к немедленной отгрузке! Обязательно ознакомьтесь с нашим ассортиментом фитингов для воздуховодов из ПВХ.

Канальный ПВХ

, хотя и изготовлен из того же материала, что и другие типы труб из ПВХ, не имеет такой же системы размеров, как ПВХ сортамент 40 или 80.Это связано с тем, что канальная труба ПВХ изготавливается с более тонкими стенками, чем у других разновидностей. Поскольку воздуховод из ПВХ предназначен для отвода газов, дыма и воздуха, он не требует такой же прочности конструкции, как другие разновидности труб из ПВХ. Это не означает, что он слабый, просто его нельзя использовать в системах с высоким давлением.

Зачем покупать воздуховоды из ПВХ в странах СНГ

Commercial Industrial Supply — ведущий дистрибьютор высококачественной и недорогой трубопроводной продукции, имеющий многолетний опыт работы наших специалистов в области сантехники и фильтрации.У нас давние отношения с ведущими производителями ПВХ в отрасли, поэтому мы получаем большие скидки на весь ассортимент продукции. Мы позволяем вам, клиенту, воспользоваться этой экономией, предлагая вам самую низкую цену, которую вы можете получить от кого-либо!

Мы оптимизируем наши процессы покупки и доставки, чтобы вы могли легко делать заказы. Когда вы звоните или запрашиваете расценки, мы можем быстро настроить вашу учетную запись и обработать ваш заказ. Когда приходит время отправить ваш заказ, у нас есть люди, которые упаковывают и отправляют заказы пять дней в неделю.У нас есть огромный запас продукции на нашем складе, поэтому мы можем отправить большинство товаров прямо из нашей штаб-квартиры на ваш рабочий участок! Позвоните или заполните нашу форму запроса предложения, чтобы начать работу!

Пластиковый вентиляционный канал / плоский канал

Мы предлагаем 3 различных профиля: плоский канал и жесткий пластиковый канал. Наша система PL100 состоит из канала с плоским каналом 110 x 54 мм и жесткой трубы 100 мм, система PL125 состоит из канала с плоским каналом 209 x 60 мм и жесткой трубы 125 мм и, наконец, наша линейка PL150 состоит из канала с плоским каналом 220 x 90 мм и жесткой трубы 150 мм.Эти системы были разработаны для обеспечения высокого уровня герметичности и эффективности системы. Каждый диапазон поддерживается изоляцией, звукопоглощающими и противопожарными изделиями.

Просмотр — Решетки и аксессуары

Ducting-online.co.uk поставляет широкий ассортимент пластиковых воздуховодов в Великобританию и по всему миру, в наличии круглые воздуховоды размером от 100 до 150 мм и плоские каналы от 110 x 54 до 220 x 90 мм.

По запросу доступны другие размеры и отделка, а также полный набор фитингов и вспомогательных компонентов.

Информация о фитингах — круглые воздуховоды

Наши прямые отрезки пластмассовых воздуховодов имеют большой конец «охватывающая», а фитинги, такие как изгиб и переходники, — «охватываемая» часть с малым концом. Это означает, что они просто вставляются вместе.

Информация о фитингах — прямоугольные воздуховоды

Чтобы запутать, прямоугольные воздуховоды работают иначе, поэтому прямые участки представляют собой «охватываемый» конец с малым концом, а фитинги воздуховода, такие как отводы и переходники, имеют большой конец «охватываемый». Легко соединяются.

Круглые воздуховоды

Круглые пластиковые воздуховоды доступны с внутренним диаметром 100 мм, 125 мм и 150 мм.

Там, где позволяет пространство, мы всегда рекомендуем использовать круглые воздуховоды вместо прямоугольных.

100-миллиметровая система идеально подходит для вытяжных вентиляторов или кухонных вытяжек малой мощности, тогда как 150-миллиметровая система воздуховодов является наиболее эффективной системой воздуховодов для мощных вытяжек.

Круглые воздуховоды настоятельно рекомендуются для вытяжек и вентиляторов с высокой мощностью.
Подходит для протяженных воздуховодов, например, для вентиляции всего дома, пассивной вытяжной вентиляции и кондиционирования воздуха.
Превосходная производительность и минимальная турбулентность воздуха.
Всегда следует использовать круглые воздуховоды, если позволяет пространство.

Прямоугольные воздуховоды

Прямоугольные воздуховоды благодаря низкому профилю идеально подходят для установки на кухнях, скрытых над стенками, в стенах или потолочных пустотах.

Мы предлагаем три наиболее распространенных размера. 110×54, 204 x 60 и высокопроизводительный плоский канал 220 x 90.

Руководство по установке

Каждая длина трубы или количество изгибов в системе приведет к сопротивлению вентилятора / вытяжке и, следовательно, к снижению ее производительности. .Их следует свести к минимуму.
Пластиковые воздуховоды можно легко разрезать ножовкой или аналогичным предметом.
Вы должны изолировать воздуховоды или купить предварительно изолированные воздуховоды, если воздуховод проходит через неотапливаемые пространства, такие как чердак. Это минимизирует конденсацию внутри воздуховода.
Вертикальные воздуховоды должны быть оборудованы сифоном для конденсата.
Гибкие шланги должны быть как можно короче, поскольку они оказывают высокое сопротивление вентиляторам, вытяжкам и т. Д.
Хотя это и не обязательно во всех случаях, пластиковые воздуховоды можно сваривать (приклеивать) или наклеивать лентой для герметизации воздуховода.
Макс. / Мин. Рабочая температура для воздуховода = +60 ^o C / — 15 ^o C
Пластиковые воздуховоды могут быть подвешены с помощью канавок с прорезями или настенных креплений.

Трубы и фитинги для воздуховодов из ПВХ

Размеры воздуховодов из ПВХ
Размер (дюймы)	СРЕД. О.	СРЕД. O.D. ТОЛ.	O R TOL.	МИН. Стена	СРЕД. Стена	МАКС. Стена	WT (фунты) Per Ft.
6 дюймов	6,625	± 0,020	± 0,050	.172	. 187	.202	2,340
7 дюймов	7.375	± 0,020	± 0,050	.172	. 187	.202	2,534
8 «	8,625	± 0,020	± 0,075	.172	. 187	.202	3,060
9 дюймов	9.375	± 0,025	± 0,075	.172	. 187	.202	3,239
10 дюймов	10,750	± 0,025	± 0,075	.172	. 187	.202	3,830
11 дюймов	11.375	± 0,025	± 0,075	.172	. 187	.202	3,944
12 дюймов	12,750	± 0,025	± 0,075	.172	. 187	.202	4,560
14 дюймов	14.000	± 0,030	± 0,075	.172	. 187	.202	5,010
16 «	16,000	± 0,030	± 0,075	.172	. 187	.202	5,740
18 дюймов	18.000	± 0,040	± 0,080	.172	. 187	.202	6,460
20 дюймов	20.000	± 0,070	± 0,0140	.199	. 219	.239	9,580
24 «	24.000	± 0,090	± 0,180	. 230	. 250	. 270	11,520

O of R = коэффициент овальности во время экструзии

ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПВХ ТРУБЫ HARRISON SUPERDUCT®

Стандартные спецификации для воздуховодов, труб, фитингов и изготовления из жесткого ПВХ Harrison

ТРУБА / КАНАЛ И ФИТИНГИ: ASTM-D-1784, класс ячеек 12454-B

СОБСТВЕННОСТЬ	Метод испытаний ASTM	ЗНАЧЕНИЕ	ЕДИНИЦ
МЕХАНИЧЕСКИЕ
Прочность на разрыв при 23 ° C (73 ° F)	D-638	7 450	фунтов на кв. Дюйм
Модуль упругости при растяжении при 73 ° F	Д-638	420 000	фунтов на кв. Дюйм
Модуль упругости при изгибе при 73 ° F	Д-790	360 000	фунтов на кв. Дюйм
Прочность на изгиб при 73 ° F	Д-790	14 450	фунтов на кв. Дюйм
Ударная вязкость по Изоду с надрезом при 73 ° F	Д-256	.75	фут-фунт / дюйм.
Прочность на сжатие	Д-695	9 600	фунтов на кв. Дюйм

ЭЛЕКТРИЧЕСКИЙ
Диэлектрическая прочность	Д-149	1,413	вольт / мил
Диэлектрическая постоянная, 60 Гц, 30 ° F	Д-150	3.70	Гц / ° F
Объемное сопротивление при 95 ° C	Д-257	1,2 х 10 ¹²	Ом / см
Труба ПВХ неэлектролитическая

ТЕПЛОВОЙ
Коэффициент линейного расширения	Д-696	2.9 х 10 ^-5	дюймов / дюйм / ° F
Температура теплового прогиба br> Под нагрузкой (264 фунт / кв. Дюйм, отожженный)	Д-648	170	° F
Удельная теплоемкость	Д-2766	0,25	кал. / ° C / г (BTU / фунт / ° F)
Коэффициент теплопроводности	К-177	3.5 х 10 ^-4	(Кал.) (См) / (см ²) (Сек.) (° C)
		1.02	БТЕ / ч / кв.фут / ° F / дюйм
		. 147	Ватт / м / ° K

ПОЖАРНАЯ ИНФОРМАЦИЯ
Начало размягчения (прибл.)		250	° F
Распространение пламени	УЛК	0-25
Дымообразование	УЛК	80-225
Класс воспламеняемости	UL-94	V-0
Индекс распространения пламени
Flash Ignition Temp.		730	° F
Среднее время горения	D-635		(сек)
Средняя степень горения			(мм)
Скорость горения		Самозатухающий	(дюйм / мин)
Материал становится вязким		350	° F
Материал карбонизируется		425	° F

ОБЩЕЕ
Классификация ячеек материала	Д-1784	12454
Твердость (по Роквеллу)	Д-785	110-120
Коэффициент Пуассона при 73 ° F		.410
Фактор Хазена-Вильямса		С = 150
Водопоглощение% увеличение за 24 часа. При 25 ° C	Д-570	.05	° С
Удельный вес при 73 ° F	Д-792	1,40 ± 0,02	г / куб.см
Цвет		Темно-серый
Максимальная рабочая температура.		140	° F

ЛИСТ ПВХ ФИЗИЧЕСКИЕ СВОЙСТВА

ТУ на лист ПВХ

ASTM-D-1784, класс ячеек 12454-B

ПРИМЕНЯЕТСЯ НА ЛИСТ ПРИ ИСПОЛЬЗОВАНИИ

СОБСТВЕННОСТЬ	Метод испытаний ASTM	ЗНАЧЕНИЕ	ЕДИНИЦ
МЕХАНИЧЕСКИЕ
Модуль упругости при растяжении	Д-638	411 000	фунтов на кв. Дюйм
Модуль упругости при изгибе	Д-790	481 000	фунтов на кв. Дюйм
Предел текучести	Д-790	12 800	фунтов на кв. Дюйм
Удар по Изоду (зубчатый)	Д-256	1.0	фут-фунт / дюйм.

ТЕПЛОВОЙ
Температура размягчения по Вика	Д-1525	83/181	° C / ° F
Температура отклонения тепла. @ 66 фунтов / кв. Дюйм	Д-648	82/179	° C / ° F
Температура отклонения тепла.@ 264 фунтов / кв. Дюйм	Д-648	80/176	° C / ° F
Линейный коэффициент расширения	Д-696	5,8 x 10 ^-5	дюймов / дюйм / ° C
Линейный коэффициент расширения	Д-696	3,2 х 10 ^-5	дюймов / дюйм / ° F

ВОСПЛАМЕНЯЕМОСТЬ
Испытание на огнестойкость пены	UL1975	Пройдено / Классифицировано
Вертикальное испытание на горение	UL-94	5-В
Распространение пламени	E-84	20

ФИЗИЧЕСКИЕ
Плотность	Д-792	1.42	г / см³
Водопоглощение	Д-570	.15– .30	%
Твердость по Роквеллу	Д-785	115
твердомер по Шору	Д-2240	89	D
Класс ячейки	Д-1784	12454-Б

ХИМИЧЕСКИЙ
Химическая стойкость	Д-1784	Класс B

ЭЛЕКТРИЧЕСКИЙ
Объемное электрическое сопротивление	Д-257	5.4 х 10 ¹⁵	Ом / см
Диэлектрическая проницаемость	Д-150	3,9	60 Гц
Коэффициент рассеяния	Д-150	.0096	60 Гц
Индекс убытков	Д-150	0,030	60 Гц
Диэлектрическая прочность	Д-149	544	вольт / мил

УСТАНОВКА ТРУБЫ ИЗ ПВХ HARRISON SUPERDUCT®

Поскольку фитинги, описанные в нашем каталоге, созданы в соответствии со спецификациями Harrison, Harrison также может предоставить системы в соответствии со спецификациями SMACNA по запросу.

Системы воздуховодов

HARRISON SUPERDUCT® легко собираются, поскольку они в основном состоят из фитингов, которые имеют раструб для установки воздуховодов с гладким концом, или, в случае фитингов и труб с гладким концом, они собираются с помощью муфт.

В случае квадратных и прямоугольных систем воздуховодов они всегда либо привариваются друг к другу, либо соединяются болтовыми фланцами. Цемент на основе растворителей никогда не используется.

СВАРКА ЦЕМЕНТА С РАСТВОРИТЕЛЕМ

Сварка цементом растворителем — безусловно, наиболее широко используемый процесс соединения труб и воздуховодов из ПВХ.При правильной сборке это, безусловно, самый простой способ сделать качественные герметичные соединения.

Чтобы избежать ненужных затрат на ремонт, возможно, приварку дефектного стыка назад, для обеспечения качества стыков особое внимание уделяется следующим ключевым моментам:

1. Не следует пытаться цементировать растворителем при температурах ниже 40 ° F или намного выше 90 ° F. Стыки нельзя делать под прямыми солнечными лучами.

2. Удалите все заусенцы и стружку из прорезанных каналов.С помощью чистой сухой хлопчатобумажной тряпки сотрите любые поверхностные загрязнения на стыкуемых поверхностях. Если поверхности мокрые (то есть конденсат), НЕ ПЫТАЙТЕСЬ ПРИСОЕДИНЯТЬСЯ К НИМ — они не получится.

3. Нанесите PRIMER с помощью аппликатора примерно на половину диаметра воздуховода. Функция грунтовки при создании качественных швов заключается в проникновении и смягчении твердых поверхностей воздуховода из ПВХ. Это необходимо сделать на ОБЕИХ соединяемых поверхностях. Простое практическое правило при проверке адекватности грунтования поверхности — это возможность соскрести несколько тысячных долей размягченной поверхности ПВХ.

4. НЕ ДОПУСКАЙТЕ ОСУШЕНИЕ ГРУНТОВКИ перед нанесением растворителя. После того, как две соединяемые поверхности будут соединены вместе, поверните соединение на четверть поворота (если возможно), чтобы тщательно перемешать две поверхности с пониженным содержанием растворителя.

5. На рынке имеется несколько источников грунтовки и цемента на основе растворителей ПВХ. Перед началом установки проконсультируйтесь со своим поставщиком грунтовки и цементного раствора, чтобы узнать, какой продукт лучше всего использовать для вашего применения и рабочей среды.

ОБЩЕЕ

При диаметрах от 14 дюймов, Харрисон обнаружил, что системы HARRISON SUPERDUCT® могут быть легко соединены с помощью метода цемента на основе растворителя. Более 14 дюймов фактическое время цементирования и сушки становится настолько большим, что секции большого воздуховода не могут быть достаточно быстро перемещены в нужное положение. чтобы обеспечить хорошее растворение растворителя до того, как цемент затвердеет и высохнет.

По нашему опыту, с системами более 14 дюймов их следует соединять методом сварки горячим воздухом, используя сварочный стержень из ПВХ и сварочные пистолеты, доступные от Harrison на условиях аренды или покупки.

СВАРКА ГОРЯЧИМ ВОЗДУХОМ

По опыту Харрисона, диаметры более 14 дюймов следует сваривать горячим воздухом с помощью сварочного стержня из ПВХ и сварочных пистолетов, которые можно приобрести в компании Harrison.

Harrison обычно сваривает каждое соединение, используя три прохода сварочного прутка из ПВХ диаметром 5/32 дюйма.

Перед сваркой каждое соединение следует подготовить, очистив воздуховоды и фитинговые поверхности от грязи, масла или других загрязнений.Это обеспечит хорошие условия сварки.

После того, как воздуховод и фитинг или муфта с раструбным концом будут надежно закреплены, необходимо закрепить соединение, «прихватив» стык с помощью сварочного пистолета с горячим воздухом. Процесс «прихватывания» создает сплав ПВХ между двумя компонентами, удерживая их в положении для фактической сварки. Еще одно преимущество «прихватывания» состоит в том, что он обеспечивает зазор между двумя компонентами, так что во время фактической сварки горячим воздухом сварочный стержень из ПВХ и две соединяемые поверхности должным образом нагреваются до состояния прочного сварного шва.Если соединения не были сначала прихваты, то горячий воздух от сварочного пистолета прошел бы через зазор, в результате чего свариваемые поверхности получали тепло, недостаточное для плавления со сварочным стержнем. Это приведет к «холодным соединениям», которые станут хрупкими и могут разрушиться под воздействием напряжения.

ПОДВЕСКИ И ОПОРЫ

Диаметр воздуховода	Мин. Материал зажима	Диаметр стержня.	Макс.Межосевое расстояние
18 дюймов и ниже	1 1/4 «x 1/8»	1/4 «	8 футов
19–32 дюйма	1 1/2 «x 3/16»	3/8 «	8 футов
33 дюйма и более	2 x 3/16 дюйма	3/8 «	5 футов

Максимальное расстояние между вертикальными опорами не должно превышать 16 футов.

РУКОВОДСТВО ПО ПРИМЕНЕНИЮ

Основным ограничением материала ПВХ является рекомендуемый предел температуры окружающей среды 140 ° F (60 ° C).

Канальные трубы и фитинги из ПВХ HARRISON SUPERDUCT® не предназначены для подземного использования.

ПРЕДЛАГАЕМЫЕ СТАНДАРТНЫЕ ХАРАКТЕРИСТИКИ КАНАЛИЗАЦИИ И ФИТИНГОВ ДЛЯ ПВХ

Компаунды ПВХ, используемые при производстве труб из ПВХ HARRISON SUPERDUCT® и фитингов HARRISON SUPERDUCT®, должны соответствовать ПВХ-классу 1 типа 1, классу ячеек 12454B, как описано в ASTM D-1784.
Воздуховоды диаметром от 20 дюймов до 24 дюймов будут изготовлены методом экструзии и будут иметь бесшовную конструкцию. Размеры до 18 дюймов будут иметь толщину стенки 0,187 дюйма. Диаметр 20 дюймов будет иметь толщину 0,219 дюйма, а толщину 24 дюйма — 0,250 дюйма.
Изготовленный (термоформованный) воздуховод диаметром от 22 дюймов и 26 до 30 дюймов будет иметь стенку 0,187 дюйма, тогда как диаметры 32, 34 и 36 дюймов и более будут иметь стенку 0,250 дюйма. Изготовленный воздуховод должен состоять из единого сварного стыка, термически сваренного при контролируемой компьютером температуре и давлении, без использования сварочного / присадочного прутка из ПВХ.
Все экструдированные воздуховоды должны иметь длину 10 или 20 футов с гладким концом; сборный воздуховод будет иметь стандартную длину 4 фута с присоединенной муфтой на одном конце.
Трехкомпонентные отводы на 90 ° и двухкомпонентные отводы на 45 ° считаются стандартными и имеют радиус центральной линии примерно в 1–1 1/2 раза больше диаметра воздуховода. В соответствии со спецификациями SMACNA могут быть поставлены пять колен на 90 ° и 3 колена на 45 ° в соответствии с требованиями конкретного проекта.
Все муфты будут типа «втулки» общей длиной 4 1/2 дюйма.
Все торцевые гнезда с выступом (5 дюймов и выше) должны иметь минимальную глубину гнезда 2 дюйма или больше. Глубина раструбного патрубка 2, 3 и 4 дюйма будет равна 1 3/4 дюйма.
Отводные фитинги предназначены для входа в основной воздуховод под углом, не превышающим 45 °. Отводные тройники доступны там, где это позволяют системы.
Переходные фитинги должны иметь сформированные углы, где это возможно.Они будут иметь концентрическую конструкцию (если не требуется иное) с коническим корпусом.
Переходные муфты с уменьшением размера больше, чем «двухступенчатые», должны быть выполнены с корпусом конического типа, общая длина которого обычно рассчитывается при уменьшении размера на 4 дюйма на 1 дюйм, если позволяет пространство. Одно- и двухступенчатые редукторы будут иметь плавную концентрическую конструкцию.
Заслонки отводной заслонки должны быть оснащены стопорным штифтом с 3 положениями (открытый, полуоткрытый, закрытый).
Демпферы-бабочки (балансировка) должны быть снабжены блокирующим квадрантом для постоянного положения. Моторизованные демпферы доступны по запросу.
должны иметь конструкцию с нулевой потерей давления, обычно известную как стиль «B». Дождевики стиля «А» также доступны по запросу.

РубрикаРазное

Размеры пластиковые воздуховоды для вентиляции: Упс… Кажется такой страницы нет на сайте

Где применяются пластиковые воздуховоды и чем это обусловлено

Разнообразие диаметров и форм

Преимущества и недостатки изделий из пластика

Монтаж пластиковых воздуховодов

Пластиковые воздуховоды для монтажа вентиляции: виды и размеры

Классификация

Форма

Размеры

Технические характеристики

Рекомендации по монтажу

Вентиляция из пластика, воздуховоды и комплектующие от производителя

Виды производимых воздуховодов

Технические характеристики пластиковых воздуховодов для вентиляции

Химическая инертность

Длительный срок эксплуатации воздуховодов

Универсальность применения

Широкий температурный диапазон

Относительно невысокая себестоимость

Низкая шумность

Ремонтопригодность и технологичность воздуховодов

Экологическая безопасность

Дешевизна и простота обслуживания пластиковых воздуховодов для вентиляции

Как выполняются заказы

Раскрой пластиковых воздуховодов

Преимущества нашей компании

Короба для вентиляции пластиковые

Что представляет собой пластиковый короб

Преимущества и недостатки пластиковых коробов

Номенклатура пластиковых коробов для обустройства вентиляции

Форма и размеры вентиляционных коробов

Особенности практического использования коробов

Два слова о трубах для канализации и гофрах

Заключение

Отправить комментарий

Характеристика пластиковых воздуховодов для вентиляции

Материал изделия

Выбор формы и диаметра

Пластиковые прямоугольные воздуховоды

Устройство прямоугольного воздуховода

Пластиковый вентиляционный канал | В сети и в наличии | Плоский воздуховод

Следует ли использовать пластиковые вентиляционные решетки и почему?

Как выбрать воздуховод

Ventilation Ducting — Ducting.com

Воздуховоды HVAC — Воздуховоды.com

Труба для воздуховодов из ПВХ — Коммерческий промышленный поставщик

Ознакомьтесь с размерами и номинальными характеристиками нашего ассортимента воздуховодов и фитингов из ПВХ ниже

Воздуховод из ПВХ коммерческого и промышленного назначения

Преимущества трубы ПВХ SUPERDUCT®

Монтаж воздуховодов из пластика / ПВХ

Канал ПВХ Размеры

Зачем покупать воздуховоды из ПВХ в странах СНГ

Пластиковый вентиляционный канал / плоский канал

Трубы и фитинги для воздуховодов из ПВХ

УСТАНОВКА ТРУБЫ ИЗ ПВХ HARRISON SUPERDUCT®

СВАРКА ЦЕМЕНТА С РАСТВОРИТЕЛЕМ

ОБЩЕЕ

СВАРКА ГОРЯЧИМ ВОЗДУХОМ

ПОДВЕСКИ И ОПОРЫ

РУКОВОДСТВО ПО ПРИМЕНЕНИЮ

ПРЕДЛАГАЕМЫЕ СТАНДАРТНЫЕ ХАРАКТЕРИСТИКИ КАНАЛИЗАЦИИ И ФИТИНГОВ ДЛЯ ПВХ

Добавить комментарий Отменить ответ
