Воздуховоды пластиковые для вентиляции: обзор и особенности монтажа

Современные пластиковые трубопроводы все чаще вытесняют привычные металлические системы во всех сферах применения. Для разных условий эксплуатации и каждой транспортируемой среды производят трубные изделия из различных видов пластика: полиэтилена, полипропилена, поливинилхлорида, фторопласта и так далее.

Одна из сфер применения пластиковых труб – оборудование вентиляционных систем в жилых и нежилых помещениях.

Составляющие пластиковой вентиляционной системы

Вентиляционный трубопровод – это комплекс приборов, обеспечивающий постоянное обновление воздуха в помещении. Вентсистема включает в себя всевозможные вытяжки и вентиляторы, обратные клапаны, люки, решетки, а также трубы и фасонные изделия. Многие современные вентиляционные конструкции не только обеспечивают приток свежего воздуха, но и ионизируют его, увлажняют или подсушивают, остужают либо обогревают.

Все оборудование, которое способствует принудительному обновлению воздуха или изменению его характеристик, требует электрического питания, поэтому большинство вентиляционных систем соединены с электросетью. «Автономные» вентиляции встречаются крайне редко.

Плюсы и минусы воздуховодов из пластика

Монтаж пластиковых трубопроводов имеет множество преимуществ, благодаря которым и отвоевывает популярность у металлических труб:

• антикоррозийные свойства,
• небольшой коэффициент теплопотери,
• меньшая шумность пластика, по сравнению с металлом,
• малый вес конструкции,
• простота монтажа и возможность воплотить сложные системы трубопроводов,
• эстетический внешний вид,
• отсутствие потребности в дополнительной покраске изделий,
• длительный срок эксплуатации,
• невысокая стоимость.

Несмотря на такое количество плюсов, некоторые потребители остаются верными металлических трубам, так как считают, что пластик не устойчив к высоким температурам и выделяет вредные вещества в воздух при нагревании.

С одной стороны, это резонный аргумент, так как материал действительно имеет температуру плавления несоизмеримо меньшую, чем та же сталь. Первая деформация пластиковых изделий проявляется уже при температуре выше +140 °С. Однако, в бытовых условиях и, уж тем более, в вентиляционной системе такие температуры не встречаются.

Еще одной слабостью большинства пластиковых труб является неустойчивость к солнечному свету (ультрафиолетовому излучению). Но этот недостаток практически не отражается на вентиляционных системах, так как практически весь воздуховод проходит внутри помещения и не имеет контакта с УФ лучами.

Обратите внимание! Небольшие отрезки трубы, которые будут выходить на открытый воздух, можно дополнительно изолировать металлической фольгой или оцинкованной сталью.

Где можно устанавливать пластиковую вентиляцию

Установка пластиковой вентиляции кажется совершенно логичным действием, так как воздух – это максимально легкая среда, и трубам не приходится выдерживать особых нагрузок. Тем не менее, монтаж пластиковой системы имеет ограничения согласно законодательства РФ: устанавливать вентиляционные системы из пластика можно только в строениях не выше двух этажей, независимо от того, жилые это помещения или нет.

Нельзя ставить пластиковую вытяжку в многоэтажных домах (выше 2-х этажей). Ограничение связано с относительной пожароопасностью пластиковых изделий. В случае возникновения пожара (температура огня превышает +800 — +900°С) все пластмассовые трубы однозначно подвергнутся горению, а сквозной воздуховод будет способствовать распространению огня в другие помещения.

Полезно знать! Пластмассовая вентиляция больше всего подходит для частных домов (одно-двухэтажных) и малоэтажных технических зданий.

Также иногда у потребителей возникает вопрос, можно ли устанавливать пластиковую вытяжку над печкой, ведь от плиты поднимается горячий воздух. Так как пока воздух от горящего газа или парящей кастрюли дойдет до вытяжки, его температура падает до допустимых значений, следовательно, пластиковая вытяжка над печкой не будет деформироваться.

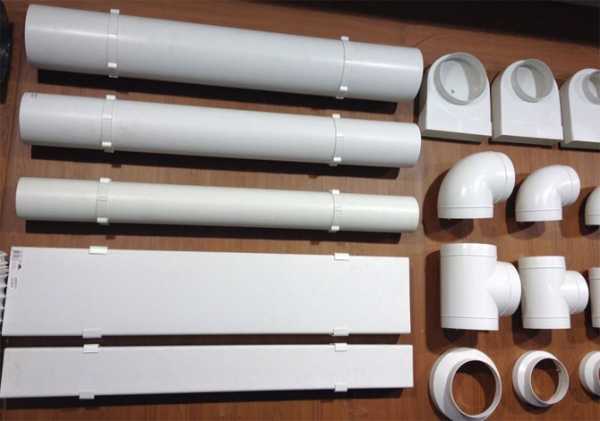

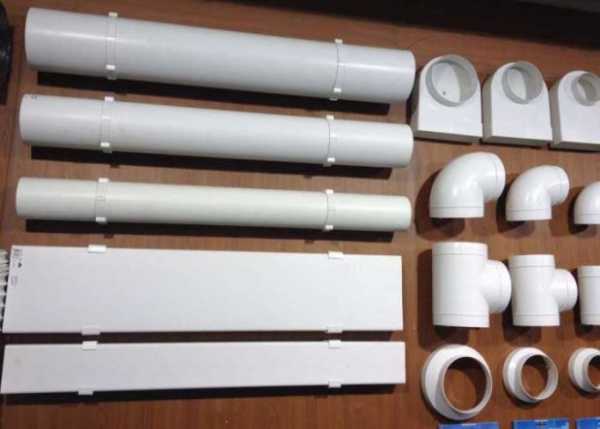

Разновидности пластиковых воздуховодов и типы соединительных элементов

Пластиковые воздуховоды изготавливаются в двух вариациях: в круглом и квадратном (прямоугольном) сечении. Каждый из видов вентиляции имеет свои плюсы и минусы и выбор зависит от особенностей будущей вентиляционной конструкции.

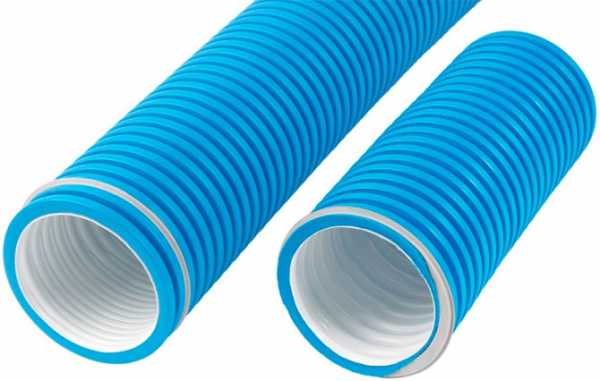

Сам трубопровод может быть жестким или гибким (выполненным из гофры). В подавляющем большинстве случаев предпочтение отдается жестким трубам, так как гофрированное изделие имеет складки, которые замедляют ток воздуха, а также способствуют оседанию пыли и жира.

Полезно знать! Для установки простых воздуховодов достаточно купить обычные пластиковые трубы без армирования, так как обычно в вентиляции нет ни больших физических нагрузок на трубу, ни воздействия высоких температур (а значит, и линейное расширение минимально).

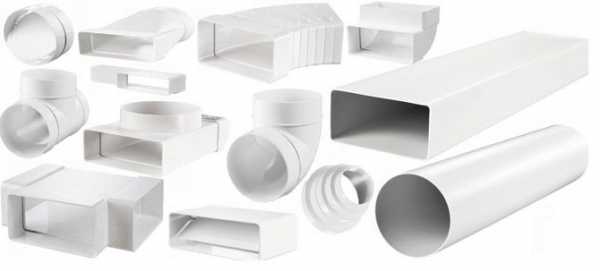

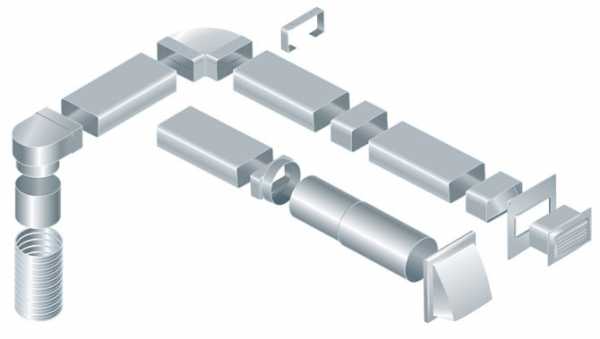

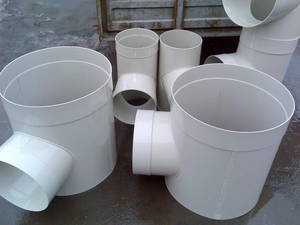

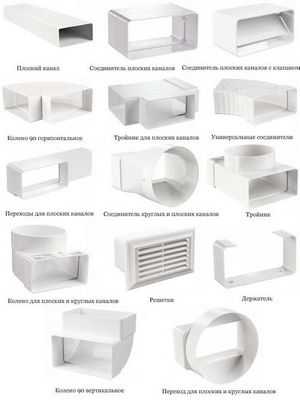

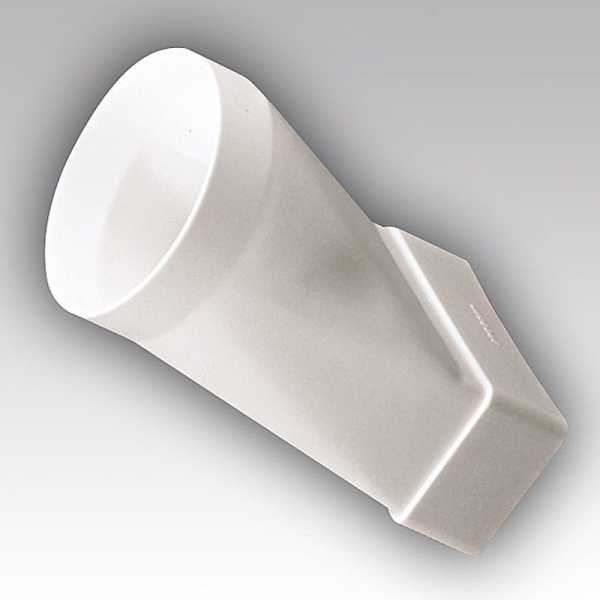

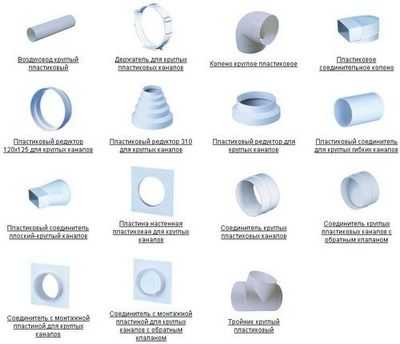

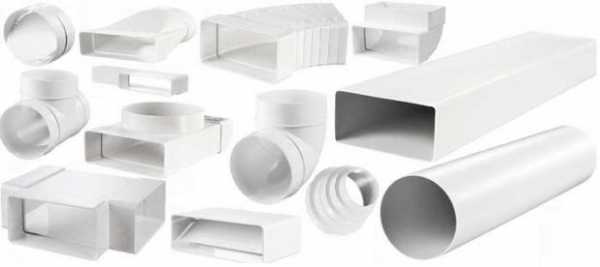

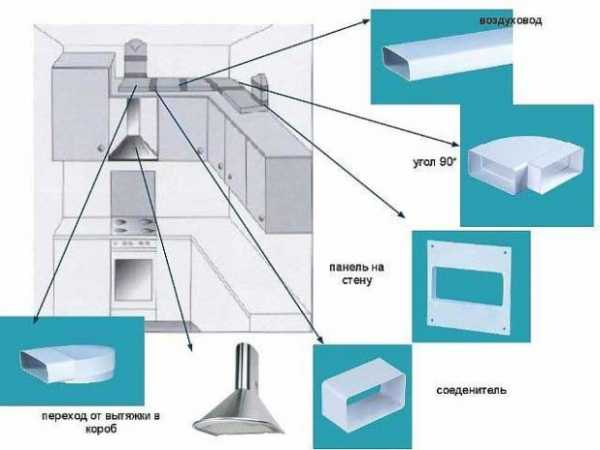

Помимо основной трубы воздуховод имеет множество дополнительных элементов: вертикальные и горизонтальные пластиковые колени, соединители каналов, редукторы, тройники, держатели, заглушки, решетки и настенные пластины.

Как рассчитать размеры и сечение

Вентиляционная система помещения обычно состоит из естественной вентиляции, приточной и вытяжной систем. Вентиляция никогда не устанавливается «просто так», а требует тщательного расчета, чтобы был достаточный воздухообмен в помещении, но не образовывались сквозняки и не затрачивались лишние ресурсы.

Полезно знать! Естественная вентиляция прокладывается во всех помещениях, кроме коридоров (спальни, гостиные, кабинеты). Принудительные системы устанавливаются в санузлах и на кухнях.

По стандартным требованиям скорость воздухообмена в помещении должна составлять 60 м³/ч на каждого человека. Однако, имеет значение не только количество человек в комнате, но и ее площадь, поэтому для расчета мощности вентиляции используются два метода:

1. По количеству людей.
2. По объему помещения.

В первом случае используется формула L = N х Lnorm.

• L – мощность вентиляции, которая обеспечит воздухообмен, необходимый для определенного количества людей (в м³/ч).
• N – число людей в помещении.
• Lnorm – стандартный расход воздуха на человека (60 м³/ч, во время сна – 30 м³/ч).

Для расчета второго показателя применяется формула L = b х S х H.

• L – мощность вентиляции, которая обеспечит воздухообмен, необходимый для определенного количества людей (в м³/ч).
• b – кратность воздуха: для жилых помещений – 1-2, для офисов – 2-3.
• S – площадь помещения (в м²).
• H – высота стен помещения (в м²).

В среднем, для стандартных квартир мощность вентиляции должна составлять 100-500 м³/ч, для частных домов – до 2000 м³/ч, для офисных помещений open-space и торговых центров – до 10000 м³/ч.

Площадь воздуховода рассчитывается по формуле Sc = L х 2,778 / V.

• Sc – размер сечения провода, который необходимо использовать (в см²).
• L – мощность вентиляции, расход воздуха (в м³/ч).
• V – скорость воздуха в воздуховоде (в м/с).
• 2,778 – константа.

Полезно знать! Скорость воздуха в естественной вентиляции в жилых помещениях составляет 0,5-1 м/с, в принудительной — 2-5 м/с.

Существуют стандартные сечения пластиковых труб, используемых в вентиляционных системах. Круглые трубы для бытового использования имеют 100-200 мм в диаметре, но в производственных помещениях и цехах применяют трубы до 2400 мм в поперечнике.

d круглого воздуховода, мм	Размеры прямоугольного воздуховода, мм
		Sc – площадь сечения воздуховода, см2
100	80х90	72
	63х125	79
	63х140	88
110	90х100	90
	80х140	112
125	100х125	125
	100х140	140
140	125х125	156
	90х200	180
160	100х200	200
	90х250	225
180	160х160	256
	90х315	283
200	100х315	315
	100х355	355
225	160х250	400
	125х355	443
250	125х400	500
	200х315	630
300	200х355	710
	160х450	720
315	250х315	787
	350х355	887
350	200х500	1000

Прямоугольные воздуховоды в большинстве своем имеют стандартные размеры, но по спецзаказу можно изготовить изделия по индивидуальным замерам.

Круглые и прямоугольные воздуховоды – какие лучше

Как круглые, так и прямоугольные воздуховоды имеют своих сторонников и противников. По большому счету, выбор между этими видами вентиляции – дело вкуса, но некоторые технические различия также присутствуют.

Круглые вентиляционные системы	Прямоугольные вентиляционные системы
Круглая труба не препятствует движению воздуха, поэтому воздушные потоки способны развивать большую скорость.	Наличие граней у воздуховода снижает скорость воздушного потока.
Круглые пластиковые трубы обладают наилучшими шумоизолирующими свойствами.	Наличие граней делает прямоугольный воздуховод более шумным, чем круглый.
Диаметр труб постоянен и требует больше места для монтажа вентиляции, чем прямоугольные воздуховоды с небольшой высотой изделия.	Прямоугольная форма требует меньшей высоты для прокладки вентиляции, чем постоянный диаметр круглого изделия.
Круглые трубы не очень красиво выглядят в интерьере, их лучше прятать от всеобщего обозрения.	Прямоугольный воздуховод эстетично выглядит и может стать частью декора комнаты.

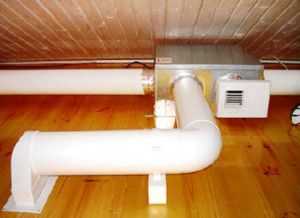

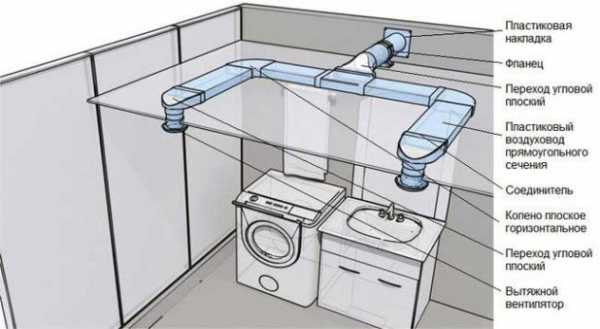

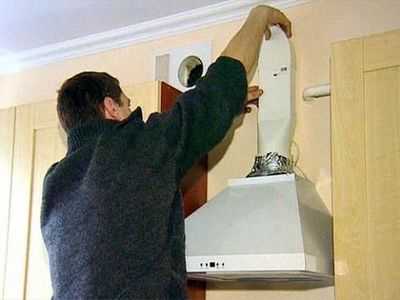

Особенности сборки и монтажа пластиковых вентиляционных систем

Монтаж вентиляционных систем — довольно кропотливое занятие, так как в большинстве случаев вентиляция проходит в стенах и перекрытиях.

Но, в любом случае, установка пластикового трубопровода намного проще и быстрее, чем изделий из металла.

1. В первую очередь необходимо построить план вентиляционной системы, четко произведя все замеры, вплоть до миллиметра.

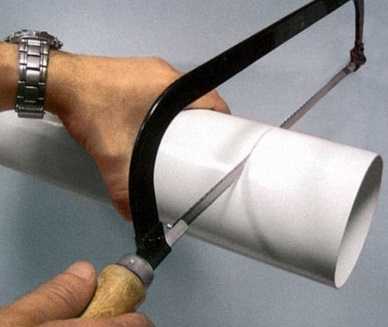

2. Если трубы длиннее необходимого, их можно подпилить обычной ножовкой, болгаркой или специальным труборезом.
3. Если же длины одного изделия не хватает, оно соединяется с другим с помощью муфты.
4. Все соединения (муфты, тройники, редукторы и т.д.) можно производить с помощью фасонных изделий с готовой резьбой либо «садить» их на клей (холодная сварка).

Полезно знать. Требования к герметичности воздуховодов намного меньше, чем для газовых или водяных трубопроводов, поэтому крепления на резьбу или клей вполне достаточно для обеспечения целостности конструкции.

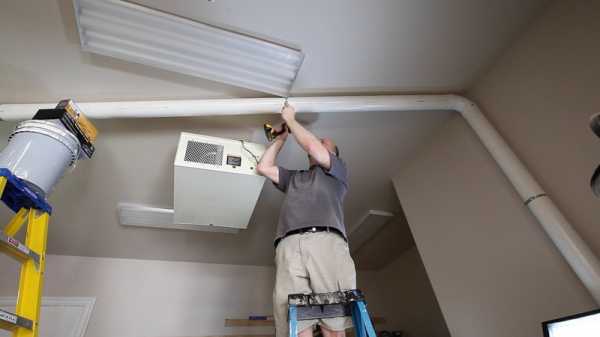

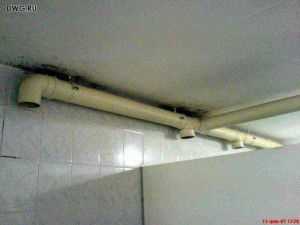

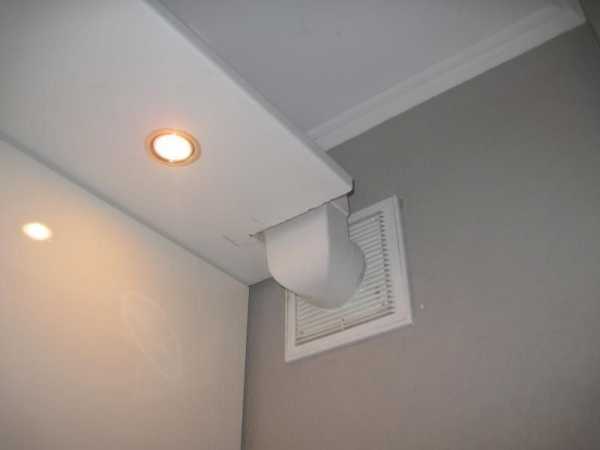

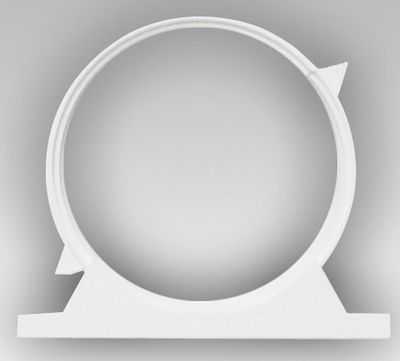

1. Так как обычно воздуховоды прокладываются под потолком, система соединяется посекционно на полу, после чего крепиться к потолку с помощью специальных опор и крепежей.
2. Для обеспечения лучшей герметичности места стыков труб можно замазать силиконовым герметиком.

Нельзя устанавливать метизы непосредственно в воздуховод, так как это может нарушить герметичность системы, а также приведет к налипанию пыли на объект, торчащий внутри трубы.

infotruby.ru

Пластиковые воздуховоды для монтажа вентиляции: виды и размеры

Для обеспечения нормального воздухообмена в жилых, производственных и коммерческих помещениях устанавливается система каналов. Она может отличаться формой, техническими характеристиками и материалом изготовления. В последнем случае рекомендуется для монтажа вентиляции выбирать полимеры, но только если условия эксплуатации позволяют это. Для этого необходимо знать особенности, которыми обладают пластиковые воздуховоды – их виды, размеры и свойства.

Содержание статьи

Классификация

Для изготовления чаще всего применяется полипропилен. Этот материал не изменяет своих свойств под воздействием солнечных лучей, он достаточно гибок, характеризуется надежностью и простотой монтажа. Недостаток — при сильном механическом воздействии появляются трещины и сколы.

При выборе следует учитывать такие параметры воздуховодов:

• Форма. Влияет на возможность скрытого монтажа.
• Применение – для жилых, коммерческих или производственных зданий. В последнем случае предъявляются требования по составу вентилируемого воздуха.
• Размеры. Влияют на пропускную способность будущей системы.
• Технические характеристики. К ним относятся максимальные и минимальные значения давления и скорость пропускания воздушных масс.

Каждый из этих параметров следует рассмотреть подробнее.

Форма

Конфигурация сечения пластикового воздуховода напрямую влияет на схему монтажа и трудоемкость работ. Определяющие параметры – тип установки (скрытый или открытый), периодичность обслуживания и бюджет.

Классификация воздуховодов по форме:

• Круглые. Обладают минимальным сопротивлением стен воздушному потоку, вероятность завихрений снижена. Недостаток – проблемы при скрытом монтаже.
• Прямоугольные. Разработаны для скрытой установки, применяются в жилых и коммерческих зданиях. Характеризуются простотой монтажа, разнообразием комплектующих. Недостаток – возрастает вероятность появления завихрений.
• Бортовые. Относятся к разряду производственных, монтируются у ванн для своевременного удаления вредных испарений.

Для организации системы воздушной вентиляции дома или квартиры рекомендуется использовать воздуховоды прямоугольной формы.

Размеры

Габариты трубы напрямую влияют на ее пропускную способность. Расчеты этого параметра необходимо сделать до покупки. Учитываются объем помещений, наличие вентиляторов или турбин для принудительного движения воздушных масс. Размеры труб должны быть одинаковы по всей магистрали, чтобы не создавались области с пониженным или повышенным давлением.

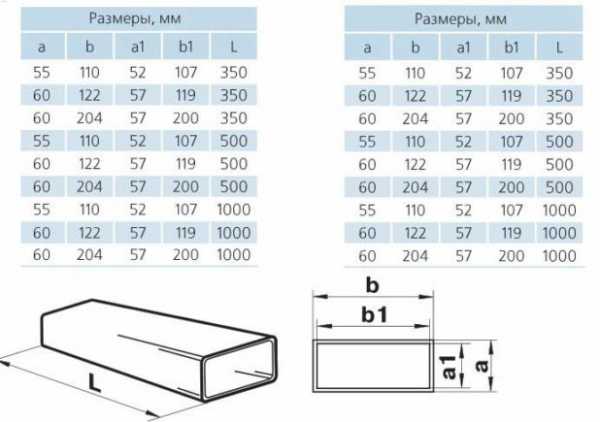

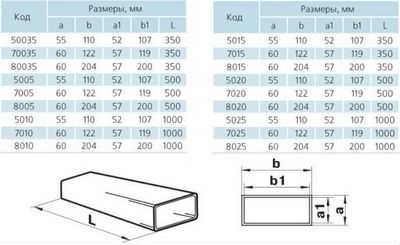

Стандартные размеры труб, в зависимости от их формы:

• Прямоугольные. Ширина — 110, 122, 204 мм. Высота – 55 или 60 мм.
• Круглые. Диаметр – 100, 125 или 150 м.

Оптимальная толщина стенки должна составлять не менее 3 мм. При уменьшении этого параметра ухудшается жесткость конструкции, при увеличении растет стоимость и масса.

В видеоматериале показаны воздуховоды пластиковые для вентиляции: виды, размеры и особенности монтажа:

Технические характеристики

При выборе труб учитываются условия эксплуатации. Важным моментом является расчет давления в системе и требуемая скорость воздухообмена. Это повлияет на размеры сечения магистралей и толщину стенок. Подробные технические характеристики или ограничения по применению должны быть указаны производителем.

Классификация по эксплуатационным параметрам:

• По давлению. Низкого — до 900 Па, высокого – от 900 до 2000 Па или высокого – свыше 2000 Па.
• По скорости движения воздуха. Низкоскоростные – до 15 м/с или высокоскоростные – более 15 м/с.

В последнем случае подразумевается, что в системе будет использованы элементы принудительной вентиляции.

Рекомендации по монтажу

Для организации надежной и эффективной системы воздухообмена нужно покупать комплектующие одного производителя. Предварительно составляется схема расположения труб и других компонентов. Каналы могут находиться на потолке или в верхней части стен.

Рекомендации по установке:

• крепление должно быть с резиновыми подкладками, это поможет избежать появления шума при работе системы;
• фиксация выполняется к несущим стенам или межкомнатным перегородкам;

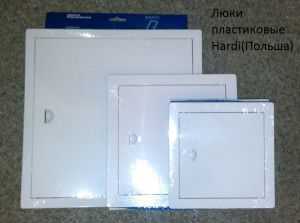

• нужно предусмотреть ревизионные люки для проверки состояния магистрали или ее очистки.

После монтажа нужно проверить работоспособность воздуховодов в различных режимах. Важно, чтобы стыки труб и других компонентов были герметичны.

dearhouse.ru

каталог, размеры и установка (фото)

В целях создания грамотной циркуляции воздуха в помещении, в частности, для создания вентиляции в ванной комнате, создается целый комплекс конструкций с разными составляющими. Одной из важнейших составляющих тут являются гибкие воздуховоды для вентиляции, служащие для перемещения воздуха из одной точки в другую. Они могут быть нескольких видов, в зависимости от материала, из которого они изготовлены. В этой статье речь пойдет о пластиковых воздуховодах, каталог с которыми достаточно обширен.

Содержание статьи

• 1 Сечение
• 2 Несколько слов об установке
• 3 Выбор вида
• 4 Залог правильного монтажа
• 5 Отрицательные стороны квадратного и прямоугольного сечения
• 6 Плюсы
• 7 Минусы

Сечение

Немаловажной характеристикой таких систем является сечение воздуховодов, подбор которого следует выбирать в зависимости от особенностей расположения. К примеру, если между потолком и основным перекрытием расстояние невелико, тут следует осуществить монтаж плоскоовальных воздуховодов для домашней вытяжки. По своей конструкции они мало отличаются от систем круглого сечения, очистка воздуха происходит с аналогичной интенсивностью. Изготовление конструкций предусматривает создание плоской формы на специальных станках. Правда, стоит отметить, что пластиковые воздуховоды овального сечения не оказывают существенного сопротивления воздушному потоку, чем не характеризуются остальные виды систем. В результате воздух легко передвигается, а двигатель не получает слишком высокую нагрузку.

Правда, изготовление систем с пластиковым сечением отличается завышенной стоимостью, однако характеристики, которыми в итоге отличаются воздуховоды для вентиляции, себя оправдывают. Каталог продукции в этой отрасли предлагает большое количество вариантов этого изделия.

Использовать пластиковые воздуховоды в коттеджах и загородных домах принято в конструкциях кондиционирования воздуха, где необходима его очистка, а также пригодны они для систем обогрева с подачей подогретых воздушных масс.

Несколько слов об установке

Монтаж систем осуществляться должен только людьми, пошедшими профессиональную подготовку. Обязательным является расчет потребного воздухообмена при общеобменной вентиляции, что позволит выбрать конструкцию верного размера, а чистка воздуха будет осуществляться на должном уровне. Изготовление воздуховодов предусматривает дополнительный выпуск различной арматуры и фурнитуры, без которой монтаж является затруднительным. Главная их функция – перекрытие определенных участков, а также возможность соединения нескольких воздухопроводных участков в один, что бы чистка проходила более интенсивно и качественно. Крепить пластиковые воздуховоды следует при помощи специальных крепежей. При условии его грамотного подбора улучшается даже внешний вид элемента конструкции. Для герметизации стыков используются профессиональные герметики.

Иногда имеет место применение такой конструкции, как вытяжка без воздуховода, в основе которой будет находиться угольный фильтр. Чистка воздуха тут будет аналогичной, однако потребуется регулярная замена фильтров, что не является выгодным и удобным.

Выбор вида

Чтобы определиться с тем, какой пластиковый воздуховод потребуется для обеспечения правильной циркуляции воздуха, и благодаря которому будет осуществляться очистка воздуха, следует обратить внимания на следующие показатели:

• Назначение вентиляции.
• Вид вентиляции.
• Габариты вентиляции.

Соответственно, для конкретной вытяжки происходит отбор систем воздуховодов. Монтаж конструкции, главной задачей которого будет являться чистка воздуха, должен осуществляться непосредственно с создания проекта, по которому он в дальнейшем будет изготавливаться. Проектирование систем воздуховодов для любых вытяжек должен производить опытный специалист, поскольку очистка воздуха будет производиться с учетом всех параметров комнаты, включая особенности и площадь. В период составления проекта важным является учет производительности всех элементов вытяжки, чтоб очистка воздуха не приносила какого-либо акустического дискомфорта.

К сожалению, большинство зданий сформировано таким образом, что места для монтажа пластиковых систем не остается. В результате домовладельцу приходится производить монтаж узких труб для провода воздуха. Это момент имеет главный недостаток – прохождение воздуха по узкому трубопроводу, даже если это пластиковый вариант, привносит слишком много шума в такой процесс, как чистка воздуха. Для расчета оптимальной площади сечения используют специальную формулу: . L в данном случае – скорость расхода воздуха, а итогом этой формулы станет площадь сечения в квадратных сантиметрах.

Залог правильного монтажа

Следует отметить, что верный монтаж системы, в основе которой будет чистка воздуха, может произвести только специалист. Не стоит экономить на работе установщика, поскольку пластиковые воздуховоды требуют определенной точности. Любой просчет может привести к некорректной работе, а чистка воздуха будет осуществляться не на должном уровне. Как результат – слишком плохое кондиционирование и неприятные запахи. К примеру, пластиковые трубы требуют использования герметика при стыковке, если герметичность не будет слишком четкой, это приведет не только к выходу из строя всей системы, но и слишком длительному процессу обнаружения утечки воздуха.

Не стоит забывать, что чистка воздуха – процесс очень деликатный, соответственно заказчик имеет полное право контролировать работу исполнителей.

Отрицательные стороны квадратного и прямоугольного сечения

Наличие квадратного сечения воздуховодов считается не слишком удобным для использования. Связано это с тем, что они больше противостоят потокам воздуха, соответственно чистка происходит с некоторыми затруднениями. Немного затруднительным может оказаться и их монтаж. Кроме того, пластиковые трубы такого сечения больше подвержены возникновению шума, чем овальные или круглые варианты. Специалисты считают, что монтаж двух круглых воздуховодов будет намного практичнее, чем одного квадратного. Однако в случае наличия непрямой линии передачи воздуха, использовать квадратные или прямоугольные элементы будет намного удобнее.

Плюсы

Говоря про плюсы, которыми отличаются пластиковые воздуховоды, следует отметить такие:

• Пластиковое оборудование издает меньше шума.
• Легкий вес труб, что существенно облегчает их монтаж. Это также обусловлено видом материала.
• Гладкая поверхность материала исключает возможность наличия лишнего трения.
• Благодаря тому, что пластик может эксплуатировать в широком спектре температур, монтаж такой системы является возможным для любой отрасли.

Минусы

К минусам таких конструкций можно отнести разве что низкую огнестойкость, трудность монтажа в условиях паровой защиты.

Таким образом, пластиковые воздуховоды – отличное решение для создания системы очистки и циркуляции воздуха. Их применение позволяет забыть о необходимости ремонта на долгие годы, а при условии правильной установки, служить они будут на должном уровне.

tavannaya.ru

Пластиковые элементы вентиляции: воздуховоды, решетки, люки

Содержание статьи:

пластиковая вентиляция очень аккуратна и прекрасно вписывается в интерьер» title=»пластиковая вентиляция очень аккуратна и прекрасно вписывается в интерьер»>

пластиковая вентиляция очень аккуратна и прекрасно вписывается в интерьер

Практичные и недорогие вентиляционные системы из пластика понемногу отвоевывают рынок у металлических собратьев. С пластиковыми элементами вентиляции: воздуховодами, отводами, люками и решетками любят работать профессионалы и домашние мастера. У вентиляции из пластмассы широкое поле применения, много преимуществ, но есть и недостатки.

В каких случаях это неподходящий выбор? Можно ли самостоятельно подсчитать размеры вентиляции из пластика, смонтировать систему?

Виды пластика для вентиляции

изделия из различных видов пластмасс

Детали пластиковых вентиляционных систем изготавливают из трех видов пластмасс:

• полиуретана;
• полихлорвинилхлорида или ПВХ;
• полипропилена.

Наиболее широко применяются в различных системах вентиляции прямоугольные пластиковые трубы из полихлорвинилхлорида, они могут быть легкого или среднего типа. ПВХ-трубы самые дешевые и надежные.

Полипропиленовые воздуховоды всем хороши, но намного дороже ПВХ. Так как полипропилен менее крепок, стенки деталей делаются толще, значит, требуются более мощные крепления.

Полиуретановые трубы достаточно дороги, поэтому распространены меньше. А поверхность внутри труб может иметь шероховатости, что снижает аэродинамические свойства изделий.

Свойства ПВХ-вентиляции:

• долговечность: срок службы – 50 лет, изделия сохраняют цвет, форму, физические свойства;
• экологическая безопасность;
• химическая нейтральность;
• герметичность;
• просто устанавливаются и обслуживаются;
• имеют малый вес;
• недороги.

Первый и практически единственный недостаток пластиковых вентиляционных систем: слабая устойчивость к высоким температурам и огню.

Трубы запрещено устанавливать для транспортировки паров и воздушных смесей температурой выше 80 градусов Цельсия. Именно это свойство значительно ограничивает возможности использования пластиковых изделий для вентиляционных систем на промышленных предприятиях.

Сфера применения пластиковых комплектующих для вентиляции: любые бытовые, общественные и производственные помещения, не относящиеся к I и II классам пожарной опасности.

Не устанавливают пластиковую вентиляцию на следующих объектах:

• производство с выделением горячего пара и открытого огня;
• сауны и бани;
• дымоходы и каминные трубы;
• вентиляция твердотопливных котлов.

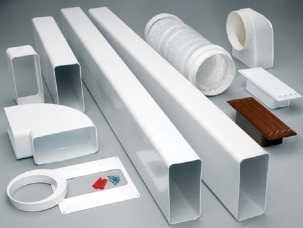

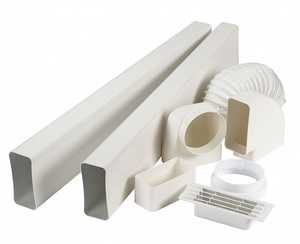

Формы и размеры пластиковых элементов вентиляции

элементы пластиковой вентиляции

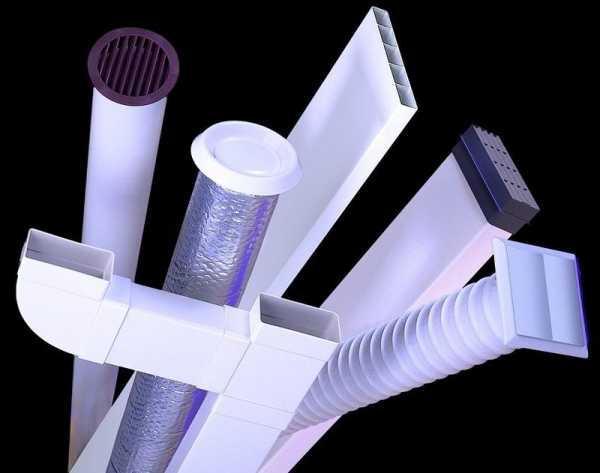

Для обустройства систем вентиляции выпускают воздуховоды из пластика различных видов и размеров:

• прямоугольного сечения;
• круглого сечения;
• гофрированные.

Круглые воздуховоды более экономичны и эффективны, внутренние стенки беспрепятственно пропускают воздух без завихрений и снижения давления.

Прямоугольные пластиковые вентиляционные воздуховоды снижают скорость движения воздушного потока. Этот фактор непременно следует учитывать при подборе мощности оборудования. Но из пластиковых прямоугольных воздуховодов очень удобно формировать плоские вентиляционные системы, занимающие минимум пространства. Именно поэтому пластиковая прямоугольная вентиляция пользуется большой популярностью среди владельцев загородных домов.

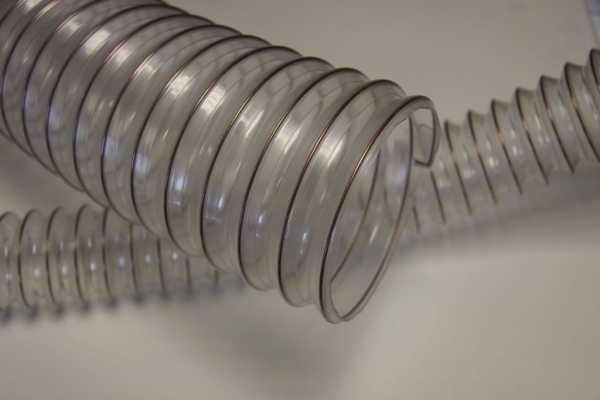

гибкие воздуховоды очень удобны

Гибкие пластиковые воздуховоды для вентиляции устанавливают в основном на коротких изогнутых участках. Гофры создают довольно большое сопротивление воздуху, поэтому шумны, а также понижают общую эффективность системы.

Размеры пластиковых воздуховодов для вентиляции:

• Круглые воздуховоды производятся диаметрами 55 – 150 мм;
• Прямоугольные пластиковые воздуховоды для вентиляции: 6 х 12 см, 6 х 20,4 см;
• Гибкие гофрированные воздуховоды производятся диаметрами от 10 до 50 см. Длина одного куска трубы может составлять до 20 метров.

Жесткие вентиляционные пластиковые воздуховоды с диаметром более 22,5 см используются исключительно в специальных проектах. Многочисленные пластиковые комплектующие для вентиляции дают возможность создавать системы любой конфигурации.

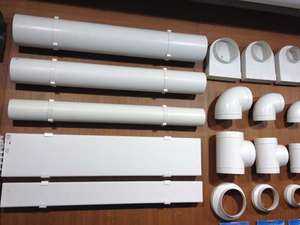

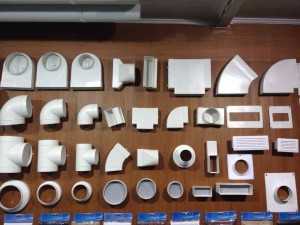

Все виды пластиковых комплектующих:

• повороты;
• уголки;
• переходники;
• развилки;
• держатели-соединители;

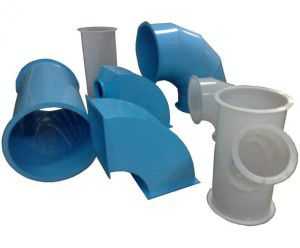

• муфты;
• отводы;
• фланцы;
• редукторы;
• тройники.

Производятся они стандартных размеров, соответствующие сечениям круглых и прямоугольных воздуховодов вентиляции. При подборе размеров вентиляции из пластика необходимо учитывать, что внутренний диаметр соединительных муфт должен совпадать с наружным диаметром трубы.

Пластиковые вентиляционные люки и решетки

Вентиляционная решетка – это начало и окончание любой воздухообменной системы. Пластиковые вентиляционные решетки оформляют входы в трубы и рассеивают воздух, не позволяя ему двигаться единым потоком. Изготавливают вентиляционные решетки из пластика, различных металлов и даже дерева.

Алюминиевые, деревянные и пластиковые вентиляционные решетки конструктивно могут быть разных видов:

• инерционными;
• регулируемыми;
• нерегулируемыми.

Как правило, модели из пластика выполняются нерегулируемыми.

В зависимости от локализации решетки называются:

• переточными;
• внутренними;
• наружными.

вентиляционные решетки с жалюзи и отводом для кухонной вытяжки

Переточные или дверные пластиковые вентиляционные решетки размещают в нижней части межкомнатных дверей. Они обеспечивают движения воздуха между комнатами квартиры. Дверные пластиковые вентиляционные решетки могут оборудоваться жалюзи, которые перекрываются, преграждая распространение света и звуков. Пластиковые вентиляционные решетки изготавливают различных размеров от 30 х 15 см до 60 х 25 см.

Внутренние накладные пластиковые решетки для вентиляции используются в квартирах и офисах для оформления входа в вентиляционную сеть. Некоторые модели накладных пластиковых вентиляционных решеток снабжаются поворотными планками, направляющими воздух. Пластиковые накладные вентиляционные решетки производятся обычно небольшого размера, есть дизайнерские модели, служащие дополнительным украшением.

Наружные вентиляционные решетки чаще делают не из пластика, а стали или нержавеющих сплавов, размер их может быть достаточно большим, в зависимости от сечения воздуховодов. Также как пластиковые, независимо от размера, эти вентиляционные решетки всегда оборудуются жалюзи. Часто по проекту предусматривается и обратный клапан. Зимой клапан перекрывается и холодные потоки ветра не проникают в помещение.

Пластиковые вентиляционные люки

вентиляционные люки разных размеров

Пластиковые вентиляционные люки именуются еще ревизионными. Их можно устанавливать на потолке, в стене или вентиляционном (сантехническом) коробе. Через пластиковый люк можно легко добраться до вентиляционных узлов, счетчиков воды или других важных коммуникаций, скрытых декоративной отделкой.

Люки выполняются из качественного пластика АБС белого цвета.

В продаже есть типовые размеры пластиковых вентиляционных люков от 10х10 до 40х60 см.

В зависимости от способа установки распашная дверца открывается направо или налево. Чтобы ее открыть, необходимо лишь слегка нажать на поверхность.

Закрепляется люк на клей или раствор.

Монтаж пластиковой вентиляции своими руками

вытяжная вентиляция с пластиковыми воздуховодами

Монтируя пластиковую вентиляцию своими руками, между собой трубы соединяются методом спаивания (намертво), на фланцы или раструбы. Второй и третий варианты позволяют легко заменить поврежденный участок. Воздухонепроницаемость и влагонепронецаемость пластиковой вентиляции при монтаже своими руками достигается за счет использования герметиков и резиновых прокладок.

Воздуховоды крепятся между собой на силиконовый герметик.

Резать круглые и прямоугольные пластиковые части вентиляции легко с помощью ножовки или остро заточенного ножа.

Чтобы своими руками смонтировать пластиковую вентиляцию, понадобятся инструменты:

• ножовка;
• нож;
• карандаш;
• бокорезы.

И материалы:

• хомуты для крепежа;
• мастика;
• герметик.

Гибкий пластиковый воздуховод для вентиляции монтируется максимально растянутым. В противном случае по трассе значительно снизится давление. При раструбном соединении патрубок вставляется на глубину 5 – 6 см.

Вентиляция из канализационных труб

пример использования канализационных труб в качестве вытяжных вентканалов

Пластиковые канализационные трубы делаются из тех же видов пластика, что и вентиляционные. При этом они существенно дешевле, поэтому некоторые домашние мастера предпочитают собирать вентиляцию из пластиковых канализационных труб, несмотря на то, что диаметр их составляет 110 мм, что не совсем типично для воздушных коммуникаций.

Если сечение труб удовлетворяет нормам воздухообмена, можно их использовать.

Канализационные трубы не обработаны антистатическими веществами, поэтому на стенках будут налипать пылинки. Довольно быстро они образуют толстый слой.

И еще один минус – если использовать их как приточные воздуховоды, некоторое время в доме может присутствовать запах пластика.

Диаметр всех воздуховодов должен быть одинаков, иначе тяга в системе нарушится. Поэтому нельзя крепить гофру диаметром 120 мм к пластиковой канализационной трубе в вентиляционной системе. В месте соединения воздух будет притормаживаться. Если никакого другого варианта нет, переход следует делать постепенным.

переход выполняется плавно, без углов

Пластиковые канализационные трубы несколько тяжелее вентиляционных, поэтому нужно предусмотреть крепеж.

Для звуко- и термоизоляции после установки обдуйте открытые участки труб монтажной пеной.

Это простой и доступный способ надолго забыть о конденсате и неприятном шуме.

Прежде чем монтировать пластиковую вентиляцию своими руками, посоветуйтесь с профессионалом. Он поможет подобрать наилучшие материалы и правильно спланирует систему.

Видеоролик о том, как использовать пластиковые канализационные трубы при обустройстве вентиляции погреба:

strojdvor.ru

Пластиковые воздуховоды для кухонной вытяжки: правила монтажа

Качественная вентиляция на кухне позволяет не дышать испарениями, которые неизбежно сопровождают процесс приготовления пищи, и обеспечивает сохранность мебели. Вытяжка монтируется непосредственно над плитой, а вентиляционная шахта может находиться на некотором удалении. Для их соединения применяются специальные трубы – воздуховоды. Давайте выясним, как правильно выбрать, собрать и замаскировать пластиковый воздуховод для кухонной вытяжки.

Пластиковые трубы отличаются большим сроком эксплуатации и удобством монтажа. Кроме того, продукция из ПВХ безопасна в плане экологичности и гигиеничности.

Разновидности

Воздуховоды, используемые для кухонной вытяжки, различаются по материалу изготовления, форме и уровню жесткости.

Вытяжные трубы делают из нескольких видов пластика:

• ПВХ;
• фторопласта;
• полипропилена;
• полиэтилена низкого давления.

Для подсоединения к вытяжному устройству на кухне подходят первые 3 типа: они отличаются устойчивостью к высоким температурам.

Изделия для кухонной вытяжки могут быть гофрированными (гибкими), как на следующем фото, или выполненными из жесткого гладкого пластика.

Выделяют воздуховоды с прямоугольным или круглым сечением.

• Прямоугольные пластиковые каналы компактны, легко скрываются под навесным потолком, более удобны в плане установки.
• Круглые трубы для вытяжки отличаются большей пропускной способностью и более низким уровнем шума.

Конструктивные особенности и размеры

Помните, что приобретая воздуховоды из ПВХ, нужно запастись переходниками, которые понадобятся для соединения пластиковой трубы и вытяжки. Также переходники используются для изгибов воздуховода и подсоединения к общедомовой вентиляции. Если для вытяжки используется гофрированное изделие, то на переходниках для изгиба трубы можно сэкономить.

Важно! Длина трубы ПВХ не должна превышать 3 метров. В противном случае производительность вытяжки будет падать с каждым дополнительным метром.

Любой изгиб также негативно влияет на функциональность вытяжки. При монтаже воздуховода на кухне старайтесь избегать углов в 90 градусов. Это вызовет перегрузку вытяжки, что существенно снизит срок службы изделия.

Допускается делать не больше 3 колен и изгибов.

Диаметр пластиковой трубы подбирается по сечению вентиляционного отверстия. Размеры прямоугольных и квадратных кухонных воздуховодов из ПВХ стандартны. Чаще других используются следующие значения: 110 × 55, 120 × 60 и 204 × 60 мм. Размеры круглых пластиковых труб варьируются от 110 до 150 мм в диаметре.

Приобрести эти изделия можно практически в каждом строительном магазине. Стоит отметить, что цена на гибкие воздуховоды несколько выше, чем на плоские ПВХ каналы.

Монтаж

Самые практичные и удобные в установке трубы – гофрированные. Они режутся на куски нужного размера и соединяются с элементами вытяжки и вентиляционной шахты на кухне. Рекомендуется заменить стандартную вентиляционную решетку специальной – с вмонтированным соединительным патрубком. В качестве крепежа используются обжимные хомуты. Для большей надежности места стыков обрабатываются герметиком.

Обратите внимание! Гофрированные трубы устанавливаются в максимально растянутом положении. Такой подход обеспечивает номинальную пропускную способность кухонной вентиляции.

Каналы воздуховода из гладкого ПВХ монтируются по такой же схеме. Труба нарезается ножовкой по металлу на куски нужного размера и крепится к элементам вытяжки при помощи переходников. Труба должна углубляться в патрубок примерно на 50 миллиметров. Места крепления обрабатываются силиконом.

Совет! Монтаж вытяжки выполняется с учетом направления движения воздуха. В противном случае срок службы изделия из ПВХ существенно снизится.

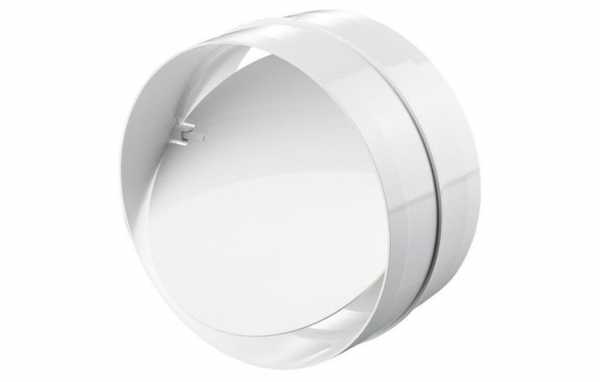

Если вы установили мощную вытяжку, может появиться эффект обратной тяги. Другими словами, на кухне будут присутствовать ароматы из общей вентиляционной шахты. Это относится к мощным моделям, чья производительность составляет порядка 600–700 кубометров воздуха в час. Чтобы избежать такого явления, рекомендуется установить обратный клапан. Эти устройства могут быть выполнены в двух вариантах:

• пленчатого типа;
• в виде пластикового диска на оси.

Клапан должен устанавливаться вертикально, иначе он будет срабатывать под собственным весом.

Можно поступить и по-другому: вывести вытяжку непосредственно на улицу. Для этого в стене дома делают отверстие нужного диаметра. Следует знать, что перед началом таких работ необходимо получить разрешение в ЖКХ и БТИ.

Чтобы избежать подобных трудностей, рекомендуется проконсультироваться у продавца по поводу мощности вытяжки и соотнести эти параметры с площадью кухонного помещения. Для нужд среднестатистической семьи, проживающей в типовой многоэтажке, вполне хватает маломощной вытяжки.

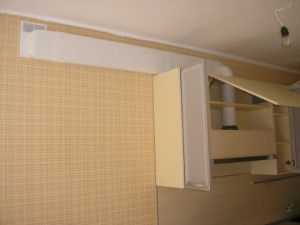

Как спрятать воздуховод на кухне

Пластиковые каналы более органично вписываются в дизайн помещения, чем металлические. Но даже они могут испортить вид кухни, поэтому большинство хозяев предпочитают скрывать этот элемент. Существует несколько способов такой маскировки.

• Трубы воздуховода прячутся под многоуровневыми, навесными или натяжными потолками. Для этого из гипсокартона делается специальный короб, который скрывает практически всю систему. Но этот способ подходит только в том случае, когда затевается капитальный ремонт на кухне с заменой потолка. Если вытяжка устанавливается после отделки, то спрятать ее под потолочное покрытие вряд ли удастся.
• Для маскировки воздуховода трубы можно приобрести или изготовить специальный короб из ПВХ или ГКЛ. Этот декоративный элемент легко подбирается или оформляется в тон отделке. Кроме того, в короб можно врезать дополнительные светильники.

• Если для кухни будет приобретаться мебель, сделанная на заказ, поместить вытяжку можно в ней. Чтобы сделать это, достаточно сообщить о своем желании мастеру по установке мебели. Воздуховод может быть стационарно встроен в кухонные шкафы или выполнен в выдвигающемся варианте.

• Наконец, можно просто покрасить воздуховодную трубу. Если проявить фантазию, может получиться вполне оригинальное украшение для кухни.

Чтобы все элементы кухонной вентиляции были одного цвета, рекомендуется приобретать готовые комплекты. Некоторые производители реализуют свою продукцию по схеме: вытяжка + воздуховод + доборный элемент = эффективная вентиляция на кухне.

Особое внимание стоит уделять качеству материалов. Помните, что вытяжки, сделанные из низкосортного сырья или с нарушением технологии производства, прослужат не более 5 лет. В то же время продукты из ПВХ от проверенных производителей рассчитаны как минимум на 30 лет эксплуатации.

Пошаговая инструкция по установке пластикового канала для вытяжки– на видео ниже. Вопросы по выбору и монтажу задавайте в комментариях.

mr-build.ru

прямоугольная и круглая формы, виды и размеры труб

Чтобы установить пластиковые воздуховоды для вентиляции, используется оцинкованный короб или пластик. В первом случае материал обладает жесткостью, что сказывается на сложности проведения работ. Пластиковые изделия обладают гибкостью. Их удобнее использовать при монтаже. Конструкция имеет разные виды сечения. Это добавляет удобство при установке.

Преимущества и недостатки

Устанавливая пластиковые воздуховоды для вентиляции, на первый план выходит удобство монтажа. Связано это с легкостью материала.

Возводимая конструкция имеет небольшой вес, поэтому работы часто проводятся 1 человеком. Допустимый процент провисания изделия составляет 4%.

К положительным качествам пластика относятся:

1. Возможность создания любой конфигурации благодаря наличию фитингов. Материал хорошо поддается резке.
2. Гладкость внутренних стенок не создает сопротивление движению воздуха.
3. Есть возможность промазывать стыки герметиком.
4. Стыковка элементов происходит без нахлеста. Убирается ступенька для улучшения проходимости воздуха.
5. Полностью отсутствует коррозия.
6. Во время работы обеспечивается низкий уровень шума.
7. Пластиковые изделия устойчивы к вибрациям и работают в широком температурном диапазоне.
8. Срок эксплуатации воздуховода составляет 20 лет.

Кроме преимуществ, имеются и недостатки. К ним относится:

1. Большинство разновидностей материала обладает горючестью.
2. В результате накопления статического заряда на внутренних стенках оседает пыль. Чтобы этого не происходило, устанавливаются фильтры. Кроме того, на внутреннюю поверхность наносится специальный состав, для образования поверхностной пленки. Она препятствует скоплению заряда.
3. Если используемый пластик не качественный, со временем, в местах стыка образовываются зазоры.

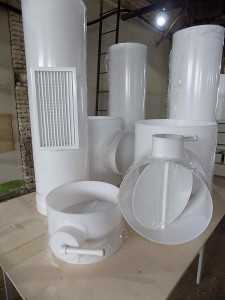

Виды пластиковых воздуховодов Особенности монтажа пластиковой вентиляции

Применяемый материал

В качестве пластикового материала используется множество его разновидностей.

К ним относятся:

1. Поливинилхлорид. ПВХ воздуховоды для вентиляции работают в диапазоне температур от -30 до +70 градусов. Устанавливаются и в неотапливаемых помещениях.
2. Фторопласт. Обладает высокой стойкостью к кислотной среде. Работает в диапазоне от -40 до +140 температур.
3. Полипропилен. Он устойчив к химическому воздействию щелочей и кислот.
4. Полиэтилен низкого давления. Хорошо противостоит механическим ударам, но не может работать в условиях низких температур. Обладает высокой гибкостью, но разрушается под воздействием солнечных лучей.

Учитывая особенность каждого вида материала, его применяемость обуславливается местом расположения вытяжки. Если идет монтаж кухонного изделия, то лучше остановить выбор на полипропилене. В жилой части помещения ставится конструкция из полиэтилена.

Устанавливая пластиковые воздуховоды для вентиляции, виды и размеры подбираются, опираясь на расчет. Обычно диаметр пластиковых труб ставится в диапазоне 100−200 мм. При установке конструкции большего диаметра изделие теряет свою привлекательность. Лучше воспользоваться переходниками, которые состыкуют небольшой размер с габаритной вытяжной шахтой. Кроме того, в вытяжке с большим диаметром трубы может создаться избыток воздушного потока.

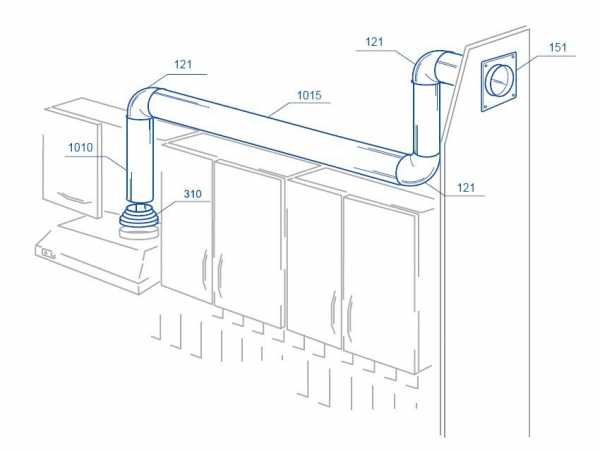

Установка воздуховода для кухонной вытяжки

Форма вентиляционных труб

Изготавливаемые вентиляционные трубы выпускаются разного сечения. Они бывают: круглые; прямоугольные.

Каждый вид бывает гибкий и жесткий. В первом случае в качестве каркаса используется проволока. Затем она заливается пластиком. В итоге получается изделие с высокой степенью гибкости. Длина его составляет 2,5 м. Труба изгибается под любым углом. При монтаже гофрированную конструкцию желательно растянуть как можно сильнее.

Это делается для того, чтобы выровнять ее внутреннюю поверхность. Идеального разравнивания не получается, поэтому в неровностях постоянно скапливается жир и грязь. Гибкая гофра не отличается высокой степенью надежности и быстро рвется. Этому способствуют ее тонкие стенки. Оптимальным вариантом является полугибкое изделие с увеличенной толщиной стенок.

В жесткой вентиляционной трубе включается еще показатель — толщина стенки. От ее величины зависит, насколько трубопровод будет хорошо держать форму. Минимальное значение составляет 3 мм. При меньшей величине труба будет гнуться, а при большей появится дополнительный вес.

Круглые изделия

Пластиковая круглая вентиляция обладает хорошей пропускной способностью.

Система монтируется без швов, поэтому имеет высокие качественные характеристики:

• учитывая оптимальную форму, трубы обладают стойкостью к нагрузкам;
• легко стыкуются с круглыми деталями других изделий;
• при прохождении воздуха отсутствует повышенный шум;
• обладает небольшими воздушными потерями;
• для монтажа подходит стандартный крепеж;
• возможность применения уплотнительных колец для герметизации.

К недостатку относится габаритность труб, их трудно спрятать в навесных шкафчиках. Область применения элементов такого сечения имеет ограничение. Их нельзя использовать в условиях ограниченного пространства, имеются проблемы при закладке труб под пол.

Воздуховоды пластиковые круглые

Прямоугольные конструкции

Плоские воздуховоды для вентиляции обладают преимуществами при монтаже. В отличие от круглых труб, они значительно легче маскируются в стене или шкафчике. Однако особенности изготовления делают прямоугольные варианты более дорогостоящей продукцией. Производительность такой вентиляции ниже. Поэтому применять ее в кухнях большой площади нельзя.

Это обуславливается следующими факторами:

1. Особенность формы не позволяет ее изготавливать цельной. Состоит она из 2 частей, которые соединены между собой. Наличие швов задерживает движение воздуха.
2. Низкие аэродинамические характеристики. В отличие от круглого диаметра, в прямоугольной форме присутствуют углы. В этих местах происходит задержка воздуха при его движении. Скорость воздушного потока снижается.

Плоские воздуховоды, благодаря своей характерной форме, нашли более широкое применение. Они используются в следующих случаях:

• в кухонных вытяжках с проточной системой;
• в вентиляционных шахтах частного сектора;
• в складских помещениях и гаражах.

В некоторых случаях возможен монтаж трубами круглого сечения, но прямоугольный смотрится красивее.

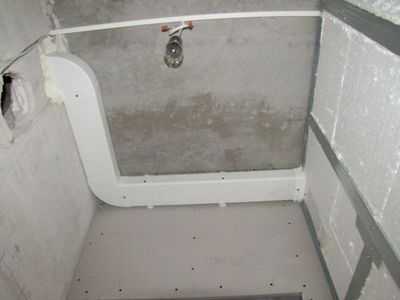

Воздуховоды пластиковые прямоугольные

Особенности монтажа

Для проведения монтажных работ по установке кухонной вентиляции подбирается короб с прямоугольным сечением 60х120 мм.

Порядок работы следующий:

1. Ведется соединение всех частей воздухопровода с применением силиконового герметика. Нанесение его ведется по прямоугольному контуру с внутренней стороны.
2. После этого система крепится к потолку. Используются металлические ленты, которые прибиваются дюбелями.
3. Если на пути стоит бетонная стена, она пробивается. Все зазоры заполняются монтажной пеной.
4. Между пластиком и потолком образуется пространство. Оно тоже заполняется пеной, которая выполняет роль мягкого уплотнителя.

Часто для кухонных вытяжек применяется гибкая гофра. Укладывается она целиком. Отсутствие стыков создает дополнительное преимущество. Крепеж ведется на опорные точки, которые располагаются на расстоянии 40 см друг от друга. Обхват гофры идет хомутами путем зажима резьбовых соединений. Делать это нужно осторожно, чтобы не пережать гофрированную трубу.

Иногда устанавливается гофра с изоляционным слоем. Он входит в состав покупного изделия. Монтаж проводится в той же последовательности, но с соблюдением осторожности. Нельзя повредить поверхностный слой, чтобы вода не проникала внутрь минеральной ваты.

Зная процесс монтажа пластиковой вентиляции, возможно провести работы своими руками. Особенностью такого материала является простота работы с ним. Он достаточно гибок, хорошо поддается резке, благодаря этому монтаж значительно облегчается.

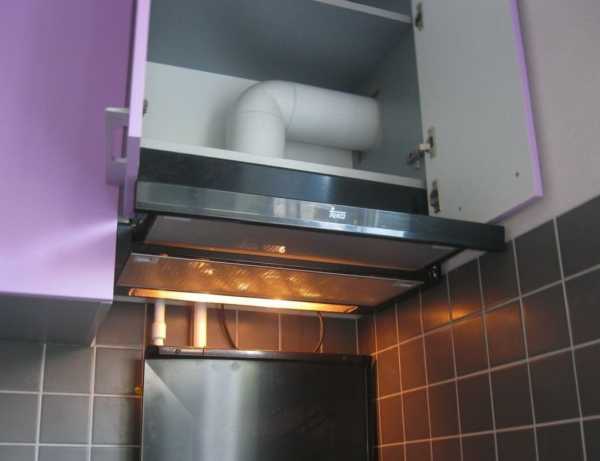

Установка воздуховода для кухонной вытяжки

oventilyacii.ru

Размеры пластиковые трубы для вентиляции | Вентиляция

» Вентиляция

Вентиляционные трубы пластиковые для вытяжки – основные размеры и виды

Без постоянного освежения воздуха в помещении говорить о приемлемом микроклимате в нем бессмысленно. Борьба за снижение теплопотерь в жилом строении при большом выборе всяких уплотнителей и герметиков, установка пластиковых оконных блоков, обилие разнообразной бытовой техники – это лишь небольшой перечень основных причин, которые заставляют задуматься об обустройстве качественной вентиляционной системы.

Ее каналы монтируются из различных труб, отличающихся профилем, материалом изготовления и особенностями исполнения. Одна из их модификаций – пластиковые вентиляционные трубы. Вот с их типовыми размерами мы детально и разберемся.

Не следует путать вытяжку (это система естественного воздухообмена) и вентиляцию. Последняя представляет собой тот же вытяжной контур, но принудительного типа, то есть подразумевается, что в канале установлен вентилятор. Но к рассмотрению вопроса о размерах пластиковых труб это прямого отношения не имеет. Они подбираются на основе расчетов параметров той или иной инженерной коммуникации, независимо от ее типа.

Классификация труб вентиляционных пластиковых

По материалу изготовления

• ПЭ (полиэтилен).
• ПУ (полиуретан).
• ПП (полипропилен).
• ПВХ (поливинилхлорид).

По профилю

• Круглые.
• Прямоугольные.
• Квадратные.

По исполнению

• С утеплением (например, для колен, расположенных на холодном чердаке) или без оного.
• Гофрированные или с гладкими гранями.

Размеры труб пластиковых для вытяжки в зависимости от сечения

Круглое

Прямоугольное

Рекомендации по выбору

Для жилого строения желательно приобретать вентиляционные трубы из ПВХ. Этот пластик отличается большей устойчивостью к ультрафиолету.

Гофрированные изделия для вентиляционной системы использовать нежелательно. Несмотря на удобство их монтажа, они имеют существенный минус – накапливают пыль между «ребрами», которая попадает вместе с потоками воздуха в вытяжной канал.

Изделия круглого сечения несколько эффективнее профильных (прямоугольных и квадратных).

Наиболее приемлемые размеры пластиковых труб (в мм) для вентиляционных систем жилых строений:

• круглые – от 100 до 150;
• прямоугольные – 60 х 120 (204).

Рекомендации по выбору и монтажу пластиковых труб для вентиляции

В большинстве сантехнических систем изделия из различных видов пластических масс давно заняли свое место. Это трубопроводы для водоснабжения, отопления и канализации. Стоит рассмотреть пластиковые трубы для вентиляции и разобраться, так ли они хороши, как декларируют торговые представители.

Чем привлекательны воздухопроводы из пластика?

На рынке сантехнических изделий вентиляционные пластиковые трубы появились сравнительно недавно и поначалу были ограничены в размерах. Каналы круглого сечения предлагались диаметром до 200 мм, а прямоугольного – 60 х 200 мм с соответствующим набором фасонных элементов. На данный момент размеры пластиковых труб и фасонных частей для них достигают 900 мм. Для изготовления каналов чаще всего применяются полимеры:

Эти материалы не имеют каких-то решающих различий применительно к вентиляционным системам, поэтому нет смысла рассматривать изделия, изготовленные из них, по отдельности. Вместо этого попытаемся объективно оценить все достоинства и недостатки, которыми обладают пластиковые вентиляционные трубы. Альтернативой для них являются воздухопроводы из оцинкованной стали, данный анализ проведем сравнительно с последними. Начнем с достоинств:

1. Небольшой вес.
2. Приятный и эстетичный вид.
3. Долговечность и стойкость к химическим воздействиям.
4. Невысокие трудозатраты при монтаже.
5. Низкая стоимость.

В действительности пластиковые вентиляционные каналы ненамного легче металлических, особенно это касается труб больших диаметров. Тем не менее такое преимущество перед оцинкованными трубопроводами имеет место. Также верно и то, что поверхность пластмассы – гладкая, коэффициент шероховатости внутренних стенок, участвующий в аэродинамическом расчете, рекомендуется принимать 0.05. В то время как его значение у новых оцинкованных труб равно 0.1. Получается, что потери давления на трение в системах пластмассовых каналов будут ощутимо ниже .

В помещениях, где предусматривается открытая прокладка вентканалов, их эстетичный внешний вид играет большую роль. Современная вентиляция из пластика выглядит очень гармонично и при необходимости может быть подобрана по цвету, хотя цветовую гамму изделий нельзя назвать обширной. Особенно презентабельно выглядят прямоугольные пластиковые каналы белого цвета, вдобавок они помогают сэкономить место в силу своей конфигурации.

Вентканалы из оцинкованной стали сразу после изготовления и монтажа тоже замечательно выглядят. Но цинковое покрытие со временем окисляется и тускнеет, внешний вид ухудшается.

Полипропилен и поливинилхлорид (ПВХ) по своим физическим свойствам действительно не подвержены воздействию химически активных веществ, таких как неорганические кислоты и щелочи. По этой причине труба из пластика рекомендована к применению на участках химических производств, где оцинкованная сталь скорродирует очень быстро. Если же говорить о применении ПВХ каналов в быту, то их долговечность не подлежит сомнению, материал прослужит не один десяток лет. Скорее всего, изделие будет заменено из-за того, что просто покроется копотью на кухне.

Особенности монтажа

Выполнять монтаж пластиковых воздуховодов на самом деле нетрудно. Первоначальная сборка монтажных узлов производится на полу или столе, после чего узел подвешивается к потолку или крепится к стене. Сборка элементов в один узел осуществляется по принципу «ниппель – муфта», то есть, прямые участки соединяются между собой с помощью муфт, а фасонные элементы – ниппелями. Последние изготавливаются путем отрезки от прямых секций детали требуемой длины.

Дело в том, что фасонные элементы в вентиляционных системах сделаны с патрубками большего диаметра, чтобы в них плотно входили прямые каналы. Вот почему для состыковки, например, тройника и отвода требуется короткая прямая труба, выступающая в качестве соединителя (ниппеля). После того как элементы соединены, эта короткая труба полностью прячется внутри патрубков.

Чтобы правильно сделать вентиляцию, каждое место соединения перед стыковкой следует покрывать герметиком во избежание подсосов воздуха через возникающие неплотности. По этой же причине не рекомендуется скреплять детали саморезами, как это зачастую делают многие монтажники. Таким способом строители любят скреплять пластиковые прямоугольные трубы, поскольку он гораздо быстрее и удобнее, а еще — дешевле. Это неправильно, монтаж нужно осуществлять на герметике, тогда канал не будет пропускать воздух в местах стыковки.

Еще подрядчики экономят на крепежных элементах, прикручивая пластмассовый трубопровод напрямую к кронштейну или подвесу саморезами. Правильная установка пластикового воздуховода – на хомуте, плотно охватывающем трубу. Монтажный хомут для вентиляционных систем снабжен резиновой прокладкой и приспособлен для крепления к подвесной шпильке либо кронштейну на стене.

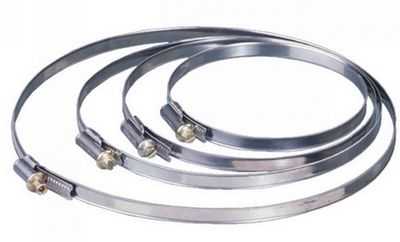

Хомуты для соединения вентиляционных каналов

Подвесные шпильки подбираются необходимой длины и закрепляются к плите перекрытия двумя анкерами или другими крепежными элементами. Существуют и пластмассовые кронштейны, а также хомуты в виде защелок, делающие монтаж вентиляции более быстрым и дешевым.

Для справки: монтаж вентиляционной системы из спирально-навивных оцинкованных воздуховодов выполняется точно так же, с применением муфт и ниппелей, только для герметизации стыков используется подмотка специальной лентой.

Некоторые недостатки каналов из пластических масс

Огнестойкость воздуховодов, проходящих через несколько противопожарных преград, строго нормируется. Поскольку вентиляционная система из пластмассовых труб имеет нулевую огнестойкость по понятным причинам, она не может выходить за пределы одного пожарного отсека. Простыми словами, при выходе за несущую стену либо перекрытие система воздуховодов должна быть из металла с пределом огнестойкости не ниже 15 минут.

В условиях производственного здания неизбежны разного рода ударные нагрузки. Там, где на металлическом трубопроводе останется вмятина, воздуховоды из пластика могут получить трещину, через которую станет уходить воздух. Есть и небольшая проблема с накапливанием статического заряда, в результате чего на внутренних и наружных поверхностях каналов налипает мелкодисперсная пыль, не улавливаемая фильтрами.

Заключение

Реальных преимуществ у пластмассовых воздухопроводов перед металлическими немного. Это более низкие цены на изделия, химическая и коррозионная стойкость, ниже сопротивление трению. Остальные достоинства не настолько выражены, чтобы стала актуальной замена металлических воздуховодов на пластиковые. Надо учитывать и недостатки, ограничивающие применение данных изделий в промышленных зданиях и в пределах одного пожарного отсека.

Рекомендуем:

Главная | Вентиляционные | Вентиляционные пластиковые трубы: сферы применения и виды

Вентиляционные пластиковые трубы: сферы применения и виды

Значение хорошо работающей вентиляционной системы на промышленном предприятии переоценить сложно. Не меньше внимания уделяется ей и при организации крупного офиса, торгового центра, общественного учреждения, где скапливается и перемещается большое количество людей. Организация и функционирование системы в этом случае определяется строительными нормами и требованиями ГОСТа.

Выбираем трубы на вентиляцию

Вентиляция в квартирах

В жилых зданиях системы приточки и удаления воздуха монтируется в расчете на естественную циркуляцию. Длительное время это положение вещей считалось нормальным.

Ситуация изменилась с появлением оконных и дверных механизмов, обеспечивающих высокую степень изоляции, с одной стороны, и бытовых устройств, повышающих уровень комфорта с другой. Интенсивное использование последних способствует быстрому расходованию кислорода, а отменная изоляция окон и дверей не позволяет поддерживать должный уровень микровентиляции. В итоге потребность в приточно-выводной вентиляции городских квартир резко возросла.

При этом владельцы жилищ столкнулись с определенными трудностями.

• В первоначальном проекте можно заложить расположение будущей кухонной вытяжки, но в условиях городской квартиры приходится обходиться уже сформированной системой.
• При установке вытяжка требует места, ее размещение ограничено определенными требованиями.
• Монтаж должен быть легким, относительно быстрым и не грязным, иначе усовершенствование закончится плачевно.
• Всем этим требованиям в полной мере удовлетворяют пластиковые гладкие и гофрированные трубы.

Характеристика материала

Вентиляционные трубы изготавливаются из металла, асбеста, оцинкованного железа и пластика, согласно требованиям ГОСТ. Первые три варианта громоздки, характеризуются большой массой и куда более высокими ограничениями в процессе монтажа. Пластиковые изделия уступают в прочности, но заметно легче и доступней по стоимости.

Сырьем для вентиляционных труб служат полимеры:

• полиэтилен;
• полипропилен;
• поливинилхлорид – используется чаще всего, так как устойчив к действию прямых солнечных лучей.

Ряд преимуществ, свойственных изделиям из пластика малым весом не исчерпывается.

• Высокая стойкость к действию коррозии, а также гниению и плесени.
• Гладкая внутренняя поверхность – поверхность металлических труб содержит шероховатости и неровности. Какими бы небольшими они ни казались, на качество работы вентиляции это сказывается. ПВХ-изделия лишены этого недостатка.
• Высокая влагостойкость, что позволяет применять материал в ванных, туалетных комнатах и так далее.
• Химическая инертность – для кухни, где совместное действие температуры и испарений при готовке продуктов весьма разрушительно, этот показатель не менее важен, чем влагостойкость.
• Простой монтаж – что объясняется не только весом, но и легкостью корректировки размеров, простотой крепления, доступностью составляющих. При этом систему можно использовать многократно.
• Высокая герметичность – что позволяет использовать менее мощные вентиляторы.

Важным недостатком, вернее ограничением применения вентиляционных пластиковых систем, является низкая огнестойкость и термопластичность полимера. Установка допустима в помещениях, где температура воздуха не нагревается выше +50 С, что для кухни является условием вполне приемлемым. При превышении показателя выше 90 С, пластик деформируется и плавится.

Декоративные свойства

Пластиковые трубы выпускаются с круглым сечением разного диаметра и профильные. Эксплуатационные их качества практически одинаковы, но визуально элементы с квадратным сечением кажутся меньше.

Внешний вид, что немаловажно для квартиры, у ПВХ-изделий лучше, чем у оцинкованных вариантов, но владельцы квартир все равно предпочитают их скрыть. Это вполне возможно, так как материал отличается низкой теплопроводностью и не нагревается.

• Изделие может быть окрашено в тон стенам или оклеено обоями.
• Трубу можно спрятать в декоративный короб – специальный пластиковый или гипсокартонный. Последний представлен на фото.
• Допускается встраивание труб в кухонную мебель.

Круглые вентиляционные воздуховоды могут быть гладкими или гофрированными. Последние характеризуются более доступной стоимостью, но накапливают пыль и копоть.

Особенности монтажа

При устройстве вентиляции необходимо соблюдать ряд ограничений, в противном случае система будет работать некачественно.

Источники: http://dearhouse.ru/ventilyaciya/ventilyacionnye-truby-plastikovye/, http://venteler.ru/ventilyaciya/rekomendacii-po-vyboru-i-montazhu-plastikovyx-trub.html, http://trubygid.ru/ventilyacionnye-plastikovye-truby

Комментариев пока нет!

restart24.ru
