Диаметры и ПНД труб

Трубы из полиэтилена низкого давления используются при прокладке коммуникаций в различных областях промышленности, сельского хозяйства, ЖКХ и в частных домовладениях. Определяющий размер трубы ПНД это диаметр (мм), который указывается при маркировке продукции и который обязательно должен соответствовать спецификациям к строительно-монтажным чертежам и схемам.

Труба ПНД: диаметры

При выборе и покупке труб требуется не только проверить промаркированный на изделии диаметр, но и уточнить какой именно размер указал тот или иной производитель.

По ГОСТ 18599-2001 диаметры полиэтиленовых труб определяются как:

  • средний наружный;
  • номинальный наружный.

Средний наружный определяется измерением периметра трубы по наружной части, делением на π и округлением до 0,1 мм в большую сторону. Номинальный наружный соответствует минимальному значению среднего наружного.

Для расчета гидравлических сопротивлений трассы важен внутренний диаметр. Это фактическая величина, рассчитанная в результате измерений – по периметру, деленному на π. Принято пользоваться также значением номинального внутреннего диаметра трубы ПНД, определение которого отсутствует в ГОСТ, но, по аналогии с металлическими, определяют как округленное значение внутреннего диаметра. При выборе этой характеристики ориентируются на номинальный диаметр трубопроводной арматуры, штуцеров и патрубков, с которыми в трассе стыкуется труба.

Условный диаметр для труб ПНД российскими стандартами также не определен и в различных случаях понимается как:

  • внутренний размер;
  • размер под резьбу;
  • соответствующий условным диаметрам стальных труб по ГОСТ.

Согласно ГОСТ, трубы российских производителей имеют маркировку, в которой указан производитель и данные изделия: номинальный наружный диаметр, отношение диаметра к толщине стенки, номинальная толщина стенки и назначение (питьевая, техническая).

Импортная продукция может содержать свою маркировку: диаметр трубы ПНД может быть указан наружный, внутренний, условный. Также в обозначении может присутствовать другая информация. Уточняйте особенности маркировки конкретного изделия у продавца.

Прочие размеры

Одной из главных характеристик для напорных трубопроводов является показатель соотношения номинального наружного диаметра к толщине – SDR. Именно этот показатель определяет максимально допустимое рабочее давление (МОР, МПа) в трубопроводе, которое труба выдерживает без нарушения целостности. Т.е.: чем ниже SDR, тем выше может быть МОР. Соотношение между этими величинами для разных диаметров полиэтиленовых труб различное и вычисляется по формуле с поправкой на температурный режим среды.

ГОСТ также определяет понятие «номинальная толщина стенки», которая в изделии не может быть ниже утверждённой для каждой серии – S – показателя прочности для длительной (до 50 лет) эксплуатации системы.

Согласно стандарту, трубы ПНД диаметром более 180 мм производятся только отдельными изделиями, длиной до 25 м. Изделия меньшего диаметра могут поставляться в бухтах.



SDR 26

SDR 21

SDR 17

SDR 13,6

SDR 11

ПЭ 80

PN 5

PN 6,3

PN 8

PN 10



ПЭ 100

PN 6,3

PN 8

PN 10

PN 12,5

PN 16

Наружный диаметр, мм

Толщина стенки, мм

Масса 1 м, кг

Толщина стенки, мм

Масса 1 м, кг

Толщина стенки, мм

Масса 1 м, кг

Толщина стенки, мм

Масса 1 м, кг

Толщина стенки, мм

Масса 1 м, кг

20

















2,0

0,116

25













2,0

0,148

2,3

0,169

32









2,0

0,193

2,4

0,229

3,0

0,277

40





2,0

0,244

2,4

0,292

3,0

0,353

3,7

0,427

50

2,0

0,308

2,4

0,369

3,0

0,449

3,7

0,545

4,6

0,663

63

2,5

0,488

3,0

0,573

3,8

0,715

4,7

0,869

5,8

1,05

75

2,9

0,668

3,6

0,821

4,5

1,01

5,6

1,23

6,8

1,46

90

3,5

0,969

4,3

1,180

5,4

1,45

6,7

1,76

8,2

2,12

110

4,2

1,420

5,3

1,770

6,6

2,16

8,1

2,61

10,0

3,14

125

4,8

1,830

6,0

2,260

7,4

2,75

9,2

3,37

11,4

4,08

140

5,4

2,310

6,7

2,830

8,3

3,46

10,3

4,22

12,7

5,08

160

6,2

3,030

7,7

3,710

9,5

4,51

11,8

5,50

14,6

6,67

180

6,9

3,780

8,6

4,660

10,7

5,71

13,3

6,98

16,4

8,43

200

7,7

4,680

9,6

5,770

11,9

7,04

14,7

8,56

18,2

10,4

225

8,6

5,880

10,8

7,290

13,4

8,94

16,6

10,9

20,5

13,2

250

9,6

7,290

11,9

8,920

14,8

11,0

18,4

13,4

22,7

16,2

280

10,7

9,090

13,4

11,300

16,6

13,8

20,6

16,8

25,4

20,3

315

12,1

11,600

15,0

14,200

18,7

17,4

23,2

21,3

28,6

25,7

355

13,6

14,600

16,9

18,000

21,1

22,2

26,1

27,0

32,2

32,6

400

15,3

18,600

19,1

22,900

23,7

28,0

29,4

34,2

36,3

41,4

450

17,2

23,500

21,5

29,000

26,7

35,5

33,1

43,3

40,9

52,4

500

19,1

29,000

23,9

35,800

29,7

43,9

36,8

53,5

45,4

64,7

560

21,4

36,300

26,7

44,800

33,2

55,0

41,2

67,1

50,8

81,0

630

24,1

46,000

30,0

56,500

37,4

69,6

46,3

84,8

57,2

103,00

710

27,2

58,500

33,9

72,100

42,1

88,4

52,2

108,00

64,5

131,00

800

30,6

74,100

38,1

91,400

47,4

112,0

58,8

137,0

72,6

166,00

900

34,4

93,800

42,9

116,000

53,3

142,0

66,1

173,00





1000

38,2

116,000

47,7

143,000

59,3

175,0

73,5

214,00





1200

45,9

167,000

57,2

206,000

71,1

252,0









Применение

Основными способами соединения труб ПНД являются:

  • разъемное – с помощью фитингов, фланцев, раструбов;

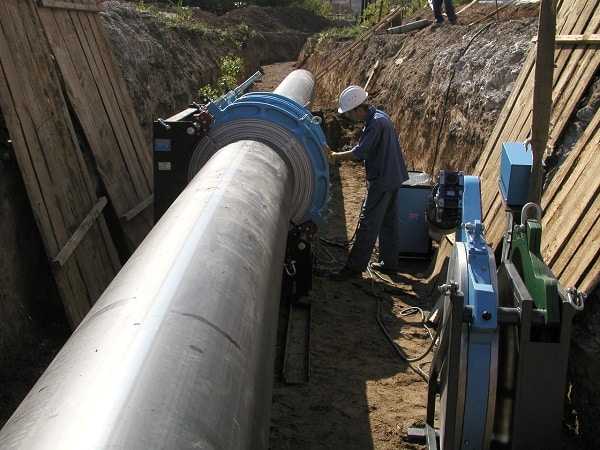

  • неразъемное – электромуфтовая и стыковая сварка.

Способ соединения зависит от давления в трубопроводе и его назначении, а также от диаметра изделия.

Большой выбор диаметров и прочностных характеристик, а также низкая удельная масса, коррозионная стойкость и высокая сопротивляемость разрыву являются причинами широкого распространения труб ПНД различного диаметра:

  • Ø 16 – 1200 мм – водоснабжение;
  • Ø 20 – 225 мм – газоснабжение;
  • Ø 110 мм и больше – канализация;
  • Ø 50 – 1200 мм – дренажные системы;
  • Ø 16 – 315 мм – продуктопроводы технологические.

Применяют их также при строительстве скважин, для изоляции и прокладки кабельных соединений, для подземной и надземной (с защитой от ультрафиолета) прокладки.

pns-spb.ru

Труба ПНД: размеры(таблица) и применение

Комплектующие из различных сортов пластика постепенно вытесняют другие материалы из сферы возведения трубопроводов бытового назначения. Полиэтилен низкого давления – полимер, который имеет широкую сферу применения: от поливных систем до коммунальных сетей.

Особенности труб из полиэтилена низкого давления

Один из популярных полимеров, используемых для производства комплектующих для трубопроводов различного назначения, – полиэтилен низкого давления. Трубы из него формуются в достаточно мягких условиях, позволяющих создать прочную структуру, не разрушая молекулы полиэтилена (температура 150 градусов и давление до 2 МПа).

Полученные по такой технологии изделия обладают следующими особенностями:

  • биологическая и химическая инертность – полиэтилен не является комфортной средой для размножения бактерий и грибков, не реагирует с транспортируемыми веществами, внешней средой и другими материалами, используемыми для прокладывания трубопровода;
  • отсутствие швов – ПНД-трубы формуются сразу в виде трубок, поэтому у них нет слабых мест, подверженных порывам;
  • прочность материала на сжатие, растяжение и изгиб позволяют выпускать длинномерные трубы, используя которые можно протянуть сеть любой геометрической формы с минимальным количеством узлов;
  • плотность и эластичность стенок – ПНД-трубопровод выдерживает скачки температур и давления рабочей и внешней сред;
  • герметичность – стенки труб не пропускают частицы транспортируемых веществ и препятствуют газообмену рабочей среды с внешним воздухом;
  • малый вес, упрощающий транспортировку и монтаж, – даже моток самой длинномерной трубы легко перенести в руках;
  • звукопоглощение – мягкие стенки полиэтиленовых труб гасят вибрацию рабочей среды и не шумят;
  • гладкость – в трубах низкое гидродинамическое сопротивление;
  • неустойчивость к ультрафиолету, экстремальным температурам и интенсивным нагрузкам – уличные части инженерных сетей из ПНД-труб необходимо прокладывать глубоко под землей или защищать кожухом;
  • пожароопасность – полиэтилен легко воспламеняется, начинает выделять токсины, опасные для жизни.

Обратите внимание! Несмотря на прочность и эластичность острые углы из полимерных труб делать нельзя. Во-первых, это ухудшает эксплуатационные качества трубопровода, так как снижается его пропускная способность и появляются узлы, подверженные засорению. Во-вторых, в местах сильного изгиба образуются заломы и растяжения стенок, которые при эксплуатации легко повреждаются, образуя течи.

С учетом всех перечисленных особенностей, ПНД-изделия применяются при монтаже трубопроводов, имеющих различное назначение:

  • водоснабжение,
  • водоотведение,
  • газоснабжение,
  • защита электрокабелей и линий связи,
  • полив.

Стандарты и типоразмеры

Производство труб выполняется в соответствии с установленными стандартами: отечественным ГОСТ 18599-2001 и международным ISO 4427-1:2007. На завершающем этапе изготовления ПНД-изделия маркируют – наносят на их поверхность данные об изготовителе (наименование фирмы, номер партии и отметку ОТК) и технические параметры (марку полиэтилена, назначение, SDR, диаметр, толщину стенок).

Обратите внимание! Трубы из полиэтилена низкого давления имеют широкий типоразмерный ряд, но соотношение параметров строго стандартное. Чтобы подобрать трубы, соответствующие техническим требованиям монтируемого трубопровода, пользуются таблицами и онлайн-калькуляторами.

Марки ПНД

Маркой материала называют цифровой код, следующий на маркировке после общего для всех полиэтиленовых труб обозначения ПЭ, ПЕ или РЕ (на импортных изделиях), – число, указывающее на рабочее давление в трубопроводе:

Марка ПНДПЕ-32ПЕ-63ПЕ-80ПЕ-100
Среднее давление, МПа3,26,38,010,0

SDR

Этой аббревиатурой обозначают стандарт соотношения параметров трубы (Standart Dimension Ratio) – коэффициент прочности или устойчивости. Чем больше это значение, тем хуже труба переносит напор рабочей среды и гидроудары, давление почвы при подземном прокладывании и механическое сдавливание при внешнем воздействии.

Коэффициент учитывают при выборе расходных материалов для организации напорного трубопровода: чем выше давление рабочей среды, тем более толстыми должны быть стенки труб, соответственно, SDR должен быть как можно меньше.

Обратите внимание! При нанесении маркировки коэффициент устойчивости указывают не все производители. При необходимости его легко вычислить, разделив диаметр трубы на толщину ее стенок.

Диаметр и длина трубы

ПНД-трубы выпускают в двух вариантах: отрезками по 12 метров и длинномерами, скрученными в бухты. Отрезки удобно использовать при прокладывании внутридомовых участков трубной сети, а длинномерные трубы – при подземном монтаже, организации систем полива и оборудовании теплого пола.

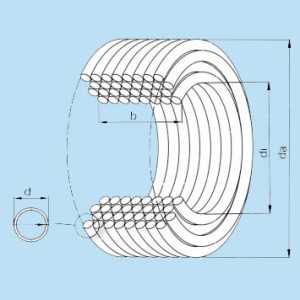

Форма выпуска и размеры бухты зависят от диаметра:

Диаметр, ммФорма выпускаДлина трубы в бухте, мШирина бухты, м
32бухта, отрезок1001,2
40бухта, отрезок1,4
50бухта, отрезок1,5
63бухта, отрезок2,0
75бухта, отрезок501,9
1002,2
90бухта, отрезок502,5
1002,7
110бухта, отрезок502,8
1003,0
125-1600только отрезок

Вес трубы и толщина стенки

Масса трубных изделий из полимеров значительно меньше, чем у металлических, керамических и асбестоцементных, поэтому при расчете трубопровода этой характеристикой часто пренебрегают. Однако, нельзя забывать, что на сооружение инженерных сетей требуется большое количество расходных материалов, которые в совокупности имеют уже ощутимый вес, какими бы легкими не были отдельные трубы.

Расчет общей массы выполняется в случаях, когда необходимо перевезти большое количество трубной продукции или соорудить облегченную конструкцию, не оказывающую больших нагрузок на опоры или подвесы.

Рассчитать массу конкретной трубы сложно, так как известны только ее геометрические параметры, а плотность не указана ни на самом изделии, ни в сопроводительной документации. Для подсчета пользуются усредненными данными, учитывающими марку полиэтилена, диаметр, толщину стенок. Массу погонного метра умножают на длину трубы и получают вес всего изделия.

Общая таблица типоразмеров ПНД-труб и их технических характеристик

Из полиэтилена низкого давления выпускают трубы со следующими техническими параметрами:

infotruby.ru

ПНД трубы напорные, таблица диаметров труб ПНД ГОСТ 18599-2001

  Напорные трубы ПНД производятся согласно ГОСТ 18599-2001 из полиэтилена низкого давления (ПНД). Для производства ПНД труб используется первичный полиэтилен ПЭ 80 и ПЭ 100 (полиэтилен с MRS 8 МПа и 10 МПа). Синие продольные маркировочные полосы, выполненные методом соэкструзии, указывают на предназначение трубы для питьевой воды.





Таблица диаметров ПНД труб (ГОСТ 18599-2001)

SDRSDR 26SDR 21SDR 17SDR 13,6SDR 11
ПЭ 80PN 5PN 6,3PN 8PN 10PN 12,5
ПЭ 100PN 6,3PN 8PN 10PN 12,5PN 16
    Диаметр       е, мм     1 кг/м     е, мм     1 кг/м     е, мм     1 кг/м     е, мм     1 кг/м     е, мм     1 кг/м
20  —  —— — — — — — 2,00,116
25 — —— — — — 2,00,1482,30,169
32 — —— — 2,00,1932,40,2293,00,277
40 — —2,00,2442,40,2923,00,3533,70,427
502,00,3082,40,3693,00,4493,70,5454,60,663
632,50,4883,00,5733,80,7154,70,8695,81,05
752,90,6683,60,8214,51,015,61,236,81,46
903,50,9694,31,185,41,456,71,768,22,12
1104,21,425,31,776,62,168,12,6110,03,14
1254,81,836,02,267,42,759,23,3711,44,08
1405,42,316,72,838,33,4610,34,2212,75,08
1606,23,037,73,719,54,5111,85,5014,66,67
1806,93,788,64,6610,75,7113,36,9816,48,43
2007,74,689,65,7711,97,0414,78,5618,210,4
2258,65,8810,87,2913,48,9416,610,920,513,2
2509,67,2911,98,9214,811,018,413,422,716,2
28010,79,0913,411,316,613,820,616,825,420,3
31512,111,615,014,218,717,423,221,328,625,7
35513,614,616,918,021,122,226,127,032,232,6
40015,318,619,122,923,728,029,434,236,341,4
45017,223,521,529,026,735,533,143,340,952,4
50019,129,023,935,829,743,936,853,545,464,7
56021,436,326,744,833,255,041,267,150,881,0
63024,146,03,056,537,469,646,384,857,2103,00
71027,258,533,972,142,188,452,2108,0064,5131,00
80030,674,138,191,447,4112,0058,8137,0072,6166,00
90034,493,842,9116,053,3142,0066,1173,00 ——
100038,2116,0047,7143,059,3175,0073,5214,00 ——
120045,9167,0057,2206,071,1252,00 — — ——


       ПНД трубы до 110 мм в диаметре поставляются в бухтах и отрезками по 12 метров.
ПНД трубы диаметром более 110 мм поставляются только отрезками по 12 метров.

      ПЭ бухты диаметрами 90 и 110 мм, считаются негабаритным грузом, так как при погрузке привышают максимально допустимый размер. Для транспортировки таких бухт используется специально оборудованный транспорт.

 Таблица диаметров бухт ПНД

Диаметр ПНД трубы, ммДлина бухты, мГабаритные размеры, м
321001,2
401001,4
501001,5
631002
751002,2
75501,9
901002,7
90502,5
1101003
110502,8



      SDR — это отношение наружнего диаметра напорной ПНД трубы к толщине стенки.
Самые широко используемые напорные водопроводные трубы  — трубы ПЭ 100 SDR 17.

      Компания «Астра. Инженерные системы» предлагает купить ПНД трубы, напорные трубы по отличным ценам в Санкт-Петербурге и Ленинградской области. Получить информацию, прайс-лист ицены на напорные трубы ПНД Вы можете у специалистов нашей компании.

См. также    —    труба Прагма   —   дренажные трубы    —    трубы ПВХ для наружной канализации





astraes.ru

Внутренние и внешние диаметры полиэтиленовых труб: таблица

Добавить в закладки Версия для печати

Основным параметром выбора пластиковых отводов для дома являются их размеры. Все диаметры полиэтиленовых труб стандартизированы. В зависимости от типа изготовления и используемых примесей, допустимые габаритные размеры могут существенно разниться.

Содержание статьи

Требования ГОСТ

Основные требования по размерам труб из полиэтилена для холодной и горячей воды, приведены в документе ГОСТ 18599-2001 для России и ДСТУ Б В.2.7–151:2008 для Украины. Оба этих стандарта полностью соответствуют международному ISO 4427-1:2007. Его требования распространяются на любые пластиковые напорные трубные пластиковые изделия.

Внешний вид труб ПЭ80

Основные параметры:

Таблица диаметров и ее пояснение (в качестве таблица я возьму – http://trubyplastic.ru/truba-polietilen/tablitsa-razmerov.html – ты просто напиши пояснение для нее в нижеследующих подзаголовках)

Марки полиэтилена

Для производства пластиковых труб используется полиэтилен низкого давления или ПНД. Этот материал известен, как пластик высокой плотности. С целью изготовления такого полиэтилена применяются базовые марки полиэтилена (ПЭНД).

Сырье для изготовления труб ПНД 273-79 второго сорта

В зависимости от типа производства, потребностей, используемого оборудования, любой ПНД классифицируется по качеству. Этот материал бывает 1 сорта, 2 и высшего. По области использования, трубы ПНД в свою очередь делятся на напорные и безнапорные.

  • Напорные используются в водопроводных системах принудительной циркуляции;
  • Безнапорные применяются для обустройства дренажных и других систем с естественным движением стоков.

Сейчас используются такие марки полиэтилена для производства отводов низкого давления:

  • ПЭ 63. Наименее прочные. Их применяют с целью защиты электрического кабеля от воздействия влаги, а также (редко) для протяжки наружного водопровода;
  • ПЭ 80. Идеально подходят для канализации. Выдерживают давление от 25 Мпа при нормальной температуре 20 градусов и минимальным SDR 6. Под воздействием высокой температуры, стандартные размеры могут отклоняться от показателей. Максимальное предельное отклонение – 0,3 мм.
  • ПЭ 100. Применимы для отопления и для водоснабжения горячей водой. Основным отличием от 80 является высокая прочность и устойчивость к температурным воздействиям. При минимальном СДР, такие патрубки даже большого диаметра отличаются показателями предельного отклонения – 0,5 мм.

SDR полимерных труб

SDR – еще один важный показатель полимерных изделий. Это нелинейная характеристика, которая определяет отношение наружного диаметра патрубка к толщине пластиковых стенок. Естественно, что SDR труб для газа может быть гораздо большим, чем у проводников водоснабжения.

Отношение SDR

В зависимости от потребностей, этот показатель может иметь отношение от 41 до 6. Например, у трубы с диаметром 1000 мм и минимально допустимой толщиной стенки 25, будет отношение 40. У полиэтилена высокой плотности отношение выдерживается в пределах 15–20. По SDR специалисты рассчитывают максимальное давление, которое допустимо в системе водоснабжения при температуре 20 градусов (для холодной воды) и 40 градусов (для горячей).

Почему это соответствие параметров так важно? Высокий показатель SDR говорит о хорошей проходимости, но тонкости стенок. Тогда, как низкий SDR является признаком низкой проходимости, но высокой прочности и плотности отводов.

Есть еще один способ, как рассчитать SDR. Для него используется формула:

SDR = 2S + 1

Здесь S – коэффициент серии. Является стандартным показателем, который определяется по таблице типовых размеров. Для расчета используется параметрический ряд R10.

Диаметр полимерных труб

Диаметры полиэтиленовых труб также строго стандартизированы. В отличие от газопроводных патрубков, системы водоснабжения изготавливаются в диапазоне от 10 до 300 мм. В отдельных случаях также возможно использование трубы 600 мм, но исключительно в качестве наружной безнапорной канализационной системы.

Трубы для наружного водопровода с большим диаметром

Наиболее распространенными являются полиэтиленовые трубы низкого давления 20 мм, 25 мм, 50 мм, 100 мм и 160 мм. Чтобы рассчитать их внутренний диаметр, который, к слову, не указывается в стандартной маркировке, нужно толщину стенок отнять от наружного диаметра. Похожим способом рассчитываются фитинги.

Полученная разница и будет внутренним диаметром. Естественно, имея все эти данные также без усилий можно рассчитать SDR для патрубков. Для диаметра 20, минимальное отношение между диаметром и стенкой должно быть 2,8.

Толщина стенки и вес

Чем толще стенки трубы – тем выше её вес. Естественно, что у патрубка с диаметром 200 м и SDR 15, вес будет в разы большим, чем у отвода 225 мм и SDR 10. Оптимальная толщина стенок зависит от номинальных диаметров и может быть от 3 до 59 мм.

Геометрические параметры труб

Для первоначального расчета потребного размера, можно использовать условный диаметр и допустимый SDR. Как сказано выше – чем больше SDR, тем более жесткой будет труба. Но, обращаем внимание на то, что у соединения с размером выше 1000 мм (1400 мм, 1600мм) не предпочтительных типоразмеров по толщине стенок.

Чтобы рассчитать удельный вес отводов, предлагаем воспользоваться таблицей.

Таблица №1: Расчетная масса 1 метра полиэтиленового патрубка без перфорации.

dSDR 6791113,61717,621263341
S 2.5S 3.2S 4S 5S 6.3S 8S 8.3S 10S 12.5S 16S 20
160,1260,1040,092────────
200,1830,1650,1350,119───────
250,2810,2430,2140,1730,152──────
320,4570,3890,3300,2820,2350,1970,197────
400,7090,6080,5160,4370,3680,3020,2860,255───
501,0960,9450,7970,6740,5580,4620,4330,3830,322──
631,7371,4821,2681,0620,8840,7310,6910,5900,504──
752,7472,3972,0681,7691,5391,3180,9811,1300,978──
903,6463,0262,5712,1501,7961,4851,4201,2121,005──
1105,2794,5323,8193,1872,6592,2082,0901,8161,474──
1256,8105,8334,9404,1353,4272,8182,6902,3221,899──
1408,5497,3286,1895,1554,2923,5383,3902,9092,397──
16011,1459,5368,0566,7625,5994,6154,4103,8113,140──
18014,08412,05410,1908,5447,1035,8345,5704,7873,909──
20017,38714,90812,59810,5348,7107,1976,9205,9274,843──
22522,02718,85015,95213,34111,0679,1358,7407,4996,096──
25027,14823,26119,60016,39913,62511,18810,8009,1697,542──
28034,06629,17124,63820,56417,07614,05913,50011,5779,413──
31543,10436,92531,16626,02821,63817,80017,10014,54911,9869,7657,907
35554,77346,83239,59633,05427,44922,60921,60018,48815,16512,36710,073
400─59,46350,20841,94434,78928,63027,50023,54919,20915,72412,747
450─75,22363,57053,27644,06536,36034,80029,78124,28819,80716,077
500──78,33665,53854,37444,81742,90036,74529,96324,43020,006
560───82,11968,23256,16253,70046,00737,57530,75924,938
630───104,03486,23571,11968,10058,11047,59738,79631,539
710────110,68091,36786,40075,10961,62750,43241,256
800────140,392115,854109,70095,20378,05463,88952,312
900─────146,555138,900120,46199,09680,92266,001
1000─────181,120171,300148,822121,82399,68781,703
1200───────214,207175,458143,415117,618
1400────────238,657195,464160,058
1600────────311,998255,108209,023

www.kanalizaciya-stroy.ru

Диаметры труб из полиэтилена низкого давления (ПНД)

Трубы из ПНД – полиэтилена низкого давления – выпускаются различных размеров для возможности применения их в разных коммуникационных системах. Линейные параметры трубы выполняют очень важную функцию: на них обязательно обращают внимание при выборе изделий необходимой проходимости и прочности, а также при подборе соединительных элементов систем и способов монтажа.

Вариации размеров трубы ПНД

Наиболее важные размеры

Линейные характеристики труб ПНД – это диаметр, толщина стенок и длина изделий. При этом толщина стенки и общая длина измеряются стандартными способами и не могут интерпретироваться по-другому. А вот диаметр одной и той же трубы может указываться разной величины в зависимости от способа измерения:

  • Внешний (наружный) диаметр измеряется по окружности, которую составляет плоскость внешней поверхности.
  • Внутренний диаметр считают по окружности внутренней плоскости. Он всегда меньше внешнего, причем разницу этих величин составляет удвоенная толщина полиэтиленовой стенки изделия.
  • Номинальный диаметр – это величина, наиболее часто встречающаяся в документации к трубам (паспорте изделия). Здесь подразумевается диаметр окружности, которая будет соприкасаться со штуцером фитинга. Обычно к слову «номинальный» добавляют, какой он (напр., номинальный наружный).
  • Условный диаметр является стандартной величиной, указываемой в ГОСТах к трубной продукции, и является округленной в большую сторону до 0,1 номинальной величиной.

К обозначению способа измерения диаметра трубы нужно относиться очень внимательно, так как этот показатель должен соответствовать аналогичным измерениям для других составляющих будущей системы.

ВНИМАНИЕ! В маркировке труб, которая по ГОСТ прописывается прямо на их поверхности, может указываться какое-либо конкретное значение диаметра, соответствующее одному из способов измерения. Так, отечественные производители РФ в качестве главного параметра указывают внешний диаметр трубы, а некоторые зарубежные фирмы – внутренний.

Связь с другими размерными характеристиками

Трубы из твердых полимерных материалов, таких как полиэтилен низкого давления, выполняются как самых маленьких, так и очень больших диаметров. Их числовые значения колеблются в диапазоне от 10-ти до 1600 мм. Одновременно с ними могут изменяться и другие линейные размеры:

  1. Длина изделий. Более тонкие трубы с внешним диаметром до 160-ти мм поставляются в основном смотанными в катушки либо бухты длиной 100-500 метров, хотя также могут быть нарезанными на отрезки. Толстые трубы, начиная со значения диаметра 160 мм, выпускают только в мерных отрезках длиной от 3-х до 12-ти метров.
  2. Толщина стенок для больших и маленьких изделий также может быть разной:
    • при наружном диаметре 10 мм толщина стенки изготавливается не более 2-х мм,
    • для диаметров от 90 мм такая толщина уже не применяется (самая малая толщина здесь 2,2 мм, а самая большая – 15 мм),
    • далее с ростом диаметров постепенно растет и возможная толщина стенок трубы.

ВАЖНО! Именно отношение диаметра к толщине стенки является важнейшим показателем, означающим прочность конкретных трубопроводов. В маркировке трубы оно обозначается индексом SDR.

Величина коэффициента SDR для трубы ПНД может изменяться от 6-ти до 41, при этом чем он меньше, тем большие нагрузки возможны для трубопровода. Здесь взаимосвязь толщины и диаметров будет такой:

  • Для изделий одинакового диаметра меньший SDR говорит о большей толщине стенки.
  • Для труб одной толщины меньший индекс будет у труб с меньшим диаметром. Так, при толщине 2 мм изделия с диаметром 10 мм выдерживают давление до 25-ти атм, то есть намного прочнее, чем той же толщины с диаметром 50 мм (только до 6-ти атм).

Применение

Полиэтиленовые изделия могут становиться составляющими систем водо-и газоснабжения, а также дренажа, канализации и др. Для различных систем обычно изготавливаются трубы ПНД разных размеров:

  1. Водопроводные трубы ПНД выпускаются диаметрами от 16-ти до 1200 мм, но при устройстве систем подачи воды и орошения для частного малоэтажного строения и приусадебного участка обычно используют изделия толщиной 16-25 мм. Более широкие трубы в этом случае устанавливать нерационально, их используют для подачи воды к большому числу потребителей.
  2. Для газа выпускаются особенно прочные трубы диаметрами от 20-ти до 225-ти мм.
  3. Для канализации оптимальной считается труба не менее 110 мм, так как более узкая приведет к засорам.
  4. Полиэтиленовые трубы ПНД, предназначенные для технических целей, производятся с диаметрами наружной поверхности от 16-ти до 315-ти мм и устанавливаются в зависимости от нагрузок, накладываемых содержимым.
  5. Дренажные безнапорные трубы могут быть шириной от 50-ти до 1200 мм.

Кроме этого, труба может предназначаться для открытой установки либо для закапывания под землю, где требуется большая прочность для стойкости перед сезонными сдвигами грунта.

Способы соединения труб разных диаметров

Для соединения отрезков полиэтиленовых труб в систему используются разные методы монтажа – разъемные и неразъемные. Разъемное соединение удобнее для возможности быстрого демонтажа. Его легче монтировать, но оно применяется только к слабонапорным либо безнапорным системам. Более сложные неразъемные соединения создаются для особой прочности стыков, но требуют специального оборудования и некоторого опыта работы с ним. При этом стоит также учитывать диаметр соединяемых срезов:

  1. Разъемное соединение с помощью фитингов и фланцев применяется к трубам малых и средних диаметров безнапорных, мало-и средненапорных систем.
  2. Разъемная сборка посредством раструбов проводится на трубах средней толщины в безнапорных трубопроводах (канализации).
  3. Неразъемные соединения методом сварки, основанном на термопластичности полимера ПНД, применяются к напорным системам средних и больших диаметров. Пайка ПНД-трубопроводов проводится следующими способами:
    • Стыковой метод, при котором просто нагреваются оба соединяемых среза до температуры плавления и «склеиваются» между собой с образованием сварочного шва. Применим для сборки трубопроводов, наружный диаметр которых превышает величину в 50 мм (более тонкие сваривать очень сложно либо даже невозможно). А еще толщина стенки трубы должна составлять не менее 5-ти мм при возможности сдвига свариваемых поверхностей в процессе пайки не более чем на 0,1 мм для надежности создаваемого шва.
    • Электромуфтовый метод предполагает использование специальной муфты со встроенной спиралью для нагрева ее током электросварки. Он накладывает ограничения на диаметры соединяемых отрезков трубы: они не должны превышать 160 мм. Для малых диаметров этот метод показывает себя идеально, особенно если работы проводятся в стесненных условиях.

ВНИМАНИЕ! При изготовлении полиэтиленовой трубы допускается отклонение величины диаметра от номинального значения не более чем на 1 мм. Но этого отклонения бывает достаточно, чтобы составные элементы систем, изготовленные разными фирмами, не подходили друг к другу. Поэтому лучше покупать трубы и детали к ним от одного производителя.

propolyethylene.ru

Технические характеристики труб ПНД. Труба полиэтиленовая водопроводная размеры таблица


    ГлавнаяТрубТруба полиэтиленовая водопроводная размеры таблица

    ПНД трубы напорные, таблица диаметров труб ПНД ГОСТ 18599-2001

      Напорные трубы ПНД производятся согласно ГОСТ 18599-2001 из полиэтилена низкого давления (ПНД). Для производства ПНД труб используется первичный полиэтилен ПЭ 80 и ПЭ 100 (полиэтилен с MRS 8 МПа и 10 МПа). Синие продольные маркировочные полосы, выполненные методом соэкструзии, указывают на предназначение трубы для питьевой воды.





    Таблица диаметров ПНД труб (ГОСТ 18599-2001)

    SDRSDR 26SDR 21SDR 17SDR 13,6SDR 11
    ПЭ 80PN 5PN 6,3PN 8PN 10PN 12,5
    ПЭ 100PN 6,3PN 8PN 10PN 12,5PN 16
        Диаметр       е, мм     1 кг/м     е, мм     1 кг/м     е, мм     1 кг/м     е, мм     1 кг/м     е, мм     1 кг/м
    20  —  —— — — — — — 2,0 0,116
    25 — —— — — — 2,00,1482,30,169
    32 — —— — 2,00,1932,40,2293,00,277
    40 — —2,00,2442,40,2923,00,3533,70,427
    502,00,3082,40,3693,00,4493,70,5454,60,663
    632,50,4883,00,5733,80,7154,70,8695,81,05
    752,90,6683,60,8214,5

pellete.ru

Размеры бухт полиэтиленовых труб

ПНД — это полиэтилена низкого давления. Полиэтиленовые трубы часто называют как ПНД или ПЭ трубы.

SDR — это отношение наружного диаметра напорной ПНД трубы к толщине стенки.

Напорные трубы производятся по ГОСТ 18599-2001 и 50383-2009.

Синие маркировочные полосы, указывают на предназначение трубы для питьевой воды.

Полиэтиленовые трубы Д до 110 мм производятся в бухтах. Длина труб в бухте в основном 200м.

Самые широко используемые трубы  —  это трубы ПЭ 100 SDR 17 (цены на водопроводные трубы от SDR 9 до SDR 33).

Бухта трубы до 110 мм

Наружный диаметр
трубы, мм

Длина трубы
L, мм

Наружный диаметр бухты, мм

Внутренний диаметр бухты, мм

Ширина бухты
b, мм

SDR
21

SDR
17,6-11

SDR
21

SDR
17,6-11

20

200

—

600

—

400

470

25

200

—

750

—

500

470

32

200

—

970

—

650

470

40

200

1350

1200

950

800

470

50

100

1410

1340

1150

 1000

450

200

1650

1500

63

100

1778

1729

1450

1300

450

200

2264

1930

75

100

2140

2010

1750

1500

450

90

100

2568

2412

2100

1800

450

110

100

3122

2948

2550

2200

450

xn--5-9sb8bhg3c.xn--p1ai

РубрикаРазное

Добавить комментарий
