Размеры проема для гаражных секционных ворот – 7

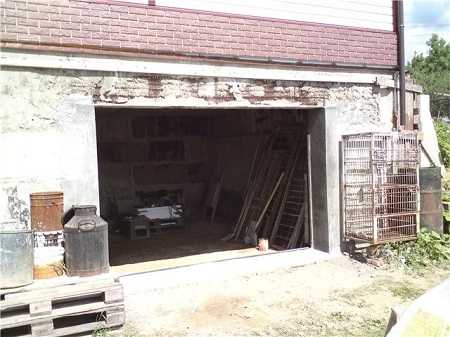

Подготовка проема для секционных ворот

[sam id=»1″ codes=»true»]

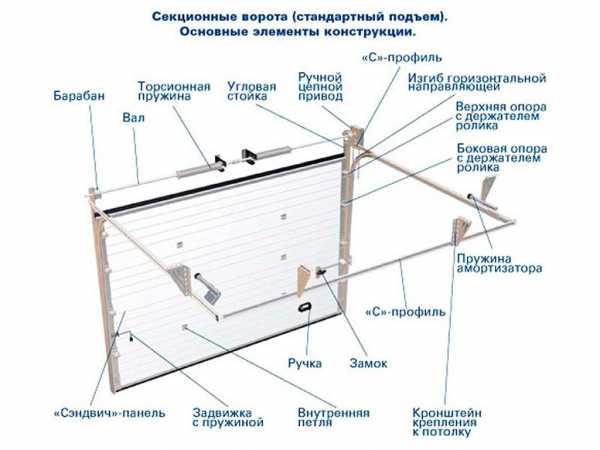

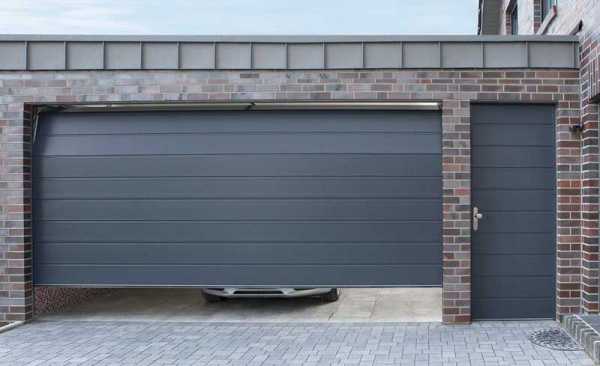

Секционные ворота представляют собой практичную и удобную рамную конструкцию. Чаще всего этот тип воротных систем устанавливается в гаражах и на складах, а также на промышленных и торговых предприятиях.

Для установки используется метод накладного монтажа — конструкция фиксируется стандартным крепежом (дюбелями, кровельными саморезами) в проем с внутренней стороны помещения.

Сама по себе это довольно сложная металлическая конструкция, поэтому от качества ее установки зависит длительность ее качественного использования.

Параметры проема

До начала монтажных работ необходимо выяснить, какого качества проем, нужна ли ему дополнительная подготовка или нет. В процессе подготовительных работ необходимо выполнить ряд замеров, которые позволят правильно закрепить раму секционных ворот по всем крепежным точкам. Для этого определяются следующие значения:

1. ​ Ширина и высота. Для получения более точного значения следует сделать три замера — по краям и по середине — по ширине проема и два — сверху и снизу — по его высоте. Наибольшее значение принимается за основное.
2. ​ Боковые расстояния — расстояние от одного края проема до ближайшей к нему стены помещения, так называемые, заплечики. Это расстояние должно быть минимум 150 мм. При этом нужно проследить, чтобы заплечики находились на одной плоскости с притолокой. Разница может составлять ± 30 мм.
3. Уровень чистого пола. Пол должен быть как можно более горизонтальным. Допускается разница ± 5 мм. Тогда приготовление к монтажу секционных ворот будет заключаться в установке резинового уплотнителя в клиновидную щель понизу.
4. Уровень плоскости заплечников. По вертикали эта плоскость может иметь отклонение не более 10 мм на один метр. Если это значение не будет отрегулировано конструкция будет скатываться по рельсу.
5. ​ Высота потолка. Для монтажа разных видов секционных ворот следующие размеры притолоки:

•  гаражные, имеющие систему пружин растяжения — 150-160 мм;
•  гаражные с торсионными пружинами — 250-300 мм;
•  промышленные, оснащенные торсионными пружинами — 290-25000 мм и выше.

Замер притолоки проводится с учетом наличия на ней коммуникаций (кабелей, труб и пр.) и других элементов. При этом уровнем потолка будет считаться их нижняя точка.

Если помещение с неровным потолком, то за уровень притолоки берется его самая нижняя точка. Бывают случаи, когда подготовка существующего проема требует увеличения высоты потолка до минимально требуемого размера. Это можно сделать, если занизить проем, используя деревянный брус, профильную трубу и пр.

Особенности поцесса подготовки

[sam id=»2″ codes=»true»]

Особое внимание при монтаже следует уделять материалу, из которого изготовлен проем. Если стены сделаны из бетона от Б15 или полнотелого кирпича, или же в качестве проема выступает металлическая или деревянная конструкция, то установка не составит особого труда.

Но если были использованы пеноблоки, шлакоблоки, щелевой кирпич и пр., то нужна дополнительная подготовка. Для укрепления может быть использован металлический уголок 75. Над проемом делается каркас из металлических полос шириной 50-100 мм. На поверхности металлического каркаса секционных ворот не должно быть никаких шероховатостей и неровностей в виде шляпок саморезов, шпилек и прочих крепежных элементов. Иначе на каркасе невозможно будет закреплять конструктивные элементы.

[sam id=»3″ codes=»true»]

vorotagate.ru

Как подготовить проем под секционные ворота

Установить секционные гаражные ворота – очень просто, но, чтобы секционные ворота хорошо работали и долго служили, необходимо обратить внимание на ширину, высоту, притолоку и боковые пристенки.

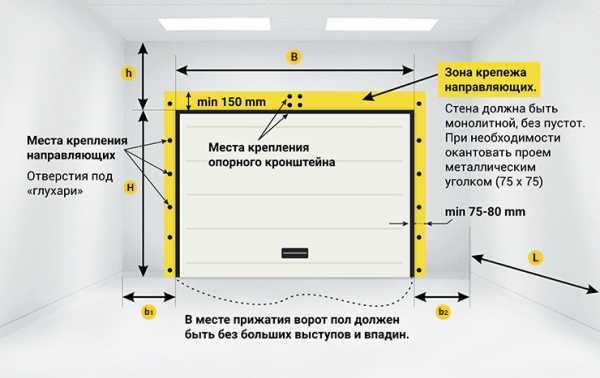

Делаем замеры проема под секционные ворота


Сразу скажем, что замеры необходимо производить изнутри помещения в нескольких точках:

Ширина проема B – берем наибольшее значение.

Высота проема H – если пол неровный, то наименьшее значение, если пол ровный, то наибольшее.

Боковые пристенки b1 b2

• Для бытовых гаражных ворот — от 150 мм. (минимально возможно от 75 мм.)
• Для промышленных ворот с установкой навального привода — от 350 мм.

Если боковые пристенки отсутствуют, то их необходимо изготовить.

Притолока h – это перемычка над проемом, которая необходима для установки торсионного механизма (если он предусмотрен), а также для размещения горизонтальных направляющих, полотна ворот и электропривода.

	Ворота серии RSD 01	Ворота серии RSD 02
C электро­приводом	от 15-17 см	от 23 см (оптимально от 25-50 см)
Без электро­привода	от 10 см

Величина притолоки (h).

* При проведении замеров берется наименьшее значение притолоки.

Глубина гаража L – помимо прочих условий, эта величина еще зависит от высоты ворот и длины рейки электропривода.

W – расстояние на которое заходит щит ворот в глубь гаража.

Важно при подготовке проема!

• При монтаже ворот направляющие и щит ворот устанавливать строго по уровню.
• При замере проема на строящемся объекте необходимо учитывать уровень «чистового» пола (т.е. высоту, на которую поднимется пол после финишной отделки)

Можно ли сэкономить при покупке ворот?

Бывает, что даже незначительное изменение размеров проема влияет на стоимость гаражных ворот, поэтому еще на стадии проектирования проема гаража. Мы подготовили для Вас статью о том, как сэкономить: перейти к статье

vorotansk1.ru

Размеры секционных ворот для гаража и правила выбора

Размеры гаражных секционных ворот

Размеры гаражных секционных ворот есть стандартные, но могут быть сделаны и по вашему пожеланию. Ведь стандарт — это понятие растяжимое.

Главное, чтобы секционные гаражные ворота размеры дали возможность свободно и безопасно поставить машину в помещение гаража. Цена данной конструкции довольно высокая, поэтому надо сделать правильный выбор не только по автоматике, но и учесть остальные параметры.

Стандартные размеры гаражных секционных ворот

Секционные ворота для гаража: размеры определяются оптимальной высотой и шириной, которые позволят беспрепятственно парковать транспортное средство. Стандартными считаются следующие значения: ширина – 2,4-2,5 метров, высота – 2-2,5 метра.

Нюансы при определении размеров ворот

Гаражные секционные ворота размеры надо подбирать по определенным параметрам, давайте с ними ознакомимся поближе. Ведь делая установку своими руками, учитывать надо все.

 Итак:

• Габариты вашего автомобиля: легковой или крупный внедорожник, или вместительный универсальный для всей семьи, или это вообще фургон? Грамотнее всего будет подбирать размер ворот с учетом того, что размеры транспортного средства в будущем могут увеличиться в зависимости от надобностей семьи. Если в перспективе ваш гараж примет под свою крышу фургон или другого крупного «жильца», то стоит подбирать завышенные параметры заранее: достаточно будет – 3×2.5 метра.
• Разработка гаражной постройки – важный этап, т.к. заранее необходимо учитывать, как вы будете парковать транспортное средство, и насколько сильно придется маневрировать для этого. Если от въездных ворот к гаражу ведет не ровный участок, то также стоит заранее расширять въездной проем.
• Предназначение гаражной постройки может не ограничиться лишь парковочным местом, но и может стать складом ваших вещей. Позаботьтесь заранее об удобстве их транспортировки через проем ворот.

Специфика в процессе монтажа секционных гаражных ворот

Размеры на секционные гаражные ворота надо определять и с учетом установки.

Стандартная комплектация секционных ворот

 Итак:

• Глубина, на которой устанавливаются ворота в стенном проеме, может варьироваться, т.к., например, ворота с электроприводом (см. Привод гаражных ворот: разновидности и правила выбора) нуждаются в дополнительном пространстве при монтаже и глубина составит более 3 метров. Соответственно выбор ворот должен производиться раньше строительства самой гаражной коробки, т.к. он будет влиять на толщину стены в месте монтажа. Также и механизм, находящийся сверху, влияет на высоту ворот.
• Перемычка (участок стены от верхней границы проема ворот до потолка) – это необходимая зона для эксплуатации тех или иных ворот. Допустимой высотой для нее является 2,1 м, а, не имея дефицита в стройматериалах, можно довести ее до 3,5 м.
• Плоскость стены по бокам от проема должна составлять по 1-1,2 м в обе стороны. Как и перемычка, эти участки сыграют важную роль, к примеру, при монтаже привода автоматических ворот.
• Обязательным условием безопасной эксплуатации является отсутствие на стенах любых инженерных коммуникаций и освещения, которые могут быть повреждены направляющими секционных ворот в ходе их использования.

Внимание: Также учитывайте и угол поворота к гаражу и уклон съезда. Это все повлияет и на величину ворот.

Сэндвич-панели в секционных гаражных воротах

Любой хозяин перед гаражными воротами ставит следующие требования: ветроустойчивость, высокая прочность и жесткость (устойчивость к любым деформациям). Ворота должны хранить тепло и защищать гараж от внешнего шума. Все эти требования выполняются в секционных гаражных воротах, которые выполнены из сэндвич-панелей.

Внимание: Зная оптимальные параметры данного материала, очень легко подобрать нужные ворота, которые прослужат вам долгие годы. А именно: толщина листов и качество стали, из которой изготовлены панели и плотность заливки наполнителя пенополиуретана между листами.

Гаражные секционные ворота размеры по умолчанию делаются стандартные. Они в основном рассчитаны на один легковой автомобиль.

Здесь не надо будет делать заказ, а можно просто сразу купить в нужной комплектации:

• Толщина сэндвич-панелей – 4,5 см.
• Толщина стальных листов – 0,4 мм, плотность пенополиуретана – 46-47 кг/м³. Данные параметры указывают на особую стойкость ворот к любым нагрузкам и возможным повреждениям.
• В вопросе сохранения температуры материал, из которого изготавливаются ворота, не уступит кирпичной стене толщиной более полуметра. Данные секционные ворота подойдут любому, не зависимо от климатических особенностей региона проживания.
• Уникальная технология склепки листов стали позволит сохранить их невредимыми при транспортировке ворот, защищая от возможных ударов, а также не позволит перепадам температур разрушить конструкцию.

Необходимые параметры функциональных частей ворот

На что же, помимо материала и размеров, стоит обратить внимание при оценке секционных ворот:

Герметичность

Не только материал влияет на тепло и звукоизоляцию гаража, но и правильное выполнение конструкции ворот и их монтаж, а именно уплотнительные вставки. Это важная часть секционных ворот, которая влияет на стыковку со стенным проемом. При выборе необходимо прощупать материал, который должен быть мягким и эластичным, что позволит ему закрыть собой все неровности стены и усилить стыковку. Уплотнитель может быть многослойным и с увеличением количества слоев уплотнителя понижается его тепло- и звукопроводность. Также на герметичность могут повлиять роликовые кронштейны, которые необходимо устанавливать правильно. При неправильной сварке ворот и нерегулируемых кронштейнах они могут отделить ворота от стенного проема в месте стыковки, что создаст щели. Ведущие производители данной продукции учли все пожелания владельцев и создали своего рода шаблон, который подойдет в большинстве случаев: в качестве материала для уплотнителя используется каучук в 2 слоя, а качество сварки не создаст вам дополнительных проблем в виде сквозящих щелей.

Антикоррозионная защита

Срок эксплуатации новых секционных гаражных ворот зависит от того, насколько они переносят внешнее воздействие, вызывающее коррозию.В районах с влажным климатом особенно необходима защита от внешних разрушителей металла. Чтобы не переплачивать за ремонтные работы в дальнейшем, нужно заранее осмотреть покупаемые ворота и узнать, из какого металла изготовлены составляющие. По стандарту все части секционных гаражных ворот сделаны из оцинкованной или нержавеющей стали. Также необходимо уточнять защитное покрытие, которое наносится на металл. Ведущие европейские производители гарантируют качественность своей продукции. Они заботятся о выпускаемой продукции и используют следующие средства защиты: Крепления и кронштейны делаются из нержавеющей стали. Сталь покрывается полимерным веществом слоем минимум в 25 мкм. Имеется специальное полиуретановое покрытие ПУР-ПА, которое не дает воротам получать механические дефекты в виде царапин или химические повреждения. Основная плоскость панелей покрыта цинковым слоем в 16 мкм. Внимание: Также возможны и дополнительные услуги от продавца в виде обработки ворот защитными спецсредствами, но их наличие необходимо заранее уточнить.

Правила при эксплуатации ворот

Как и при работе с любыми механизмами или техникой, необходимо соблюдать правила пользования при эксплуатации секционных гаражных ворот:

• Открытию ворот ничего не должно мешать.
• Всегда необходимо закрывать ворота и не держать их в открытом или не до конца открытом состоянии без необходимости.
• Регулярная профилактика всех механизмов необходима и для этого следует вызывать мастеров из сервисного центра.
• Ни в коем случае не совершайте ремонтные работы сами или при помощи людей, не являющихся профильными специалистами.

Размеры секционных ворот для гаража имеют большое значение, но и не следует пренебрегать и качеством производства. Отдайте предпочтение европейским производителям и не гонитесь за дешевой китайской продукцией. Посмотрите фото и видео, прочтите отзывы и только после этого делайте выбор. Инструкция поможет вам не ошибиться.

1pogarazham.ru

Подготовка проема для секционных ворот. Рекомендации специалистов

РЕКОМЕНДАЦИИ ПО ПОДГОТОВКЕ ПРОЁМА
ДЛЯ УСТАНОВКИ СЕКЦИОННЫХ ВОРОТ

Качество работы и долговечность секционных ворот сильно зависит от качества проема, куда устанавливается конструкция. Причина этого в том, что существует достаточно много точек крепления рамы ворот к конструкции здания, и если проем далек от идеала, то закрепить раму точно, не изгибая ее, достаточно сложно. А из-за изгиба рамы ворот возникает перекос панелей, затрудненный ход по направляющим, щели и повышенный износ торсионного механизма.
Для того чтобы определить возможность установки ворот, качество проема, выявить его недостатки и правильно подготовить для установки ворот, необходимо знать, как правильно измерить и на что обратить внимание при замере.

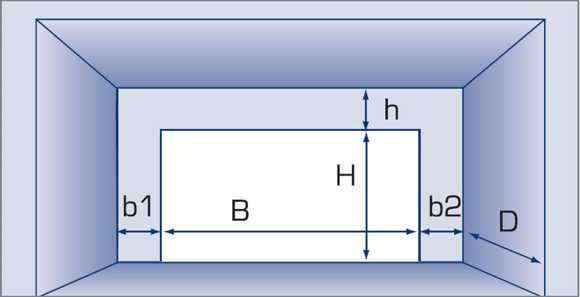

Параметры проема (рис. 1)

Параметры проема

B — ширина проема в свету
H — высота проема в свету
b1 — заплечик левый — расстояние от края проема в свету до левой стены помещения
b2 — заплечик правый — расстояние от края проема в свету до правой стены помещения
h — притолока — расстояние от верхней части проема в свету до потолка
D — глубина помещения — расстояние от притолоки до задней стены помещения

Секционные ворота это рамная конструкция, которая устанавливается на проем изнутри помещения (накладной монтаж). Поэтому необходимо знать четкие параметры проема и помещения в целом.

1.     Определение ширины и высоты проема.
Рекомендуется снять размер с трех мест проема по ширине и двух по высоте, то есть по краям и в середине, и выбрать из них большее значение.

2.     Замеры заплечников (боковых расстояний).
Боковое расстояние должно быть не менее 150мм с каждой стороны.
При установки дополнительного оборудования, значение боковых расстояний (заплечников):

— осевой привод  (для промышленных ворот) — от 350мм до 450мм;

— цепной редуктор – от 240мм до 360мм.

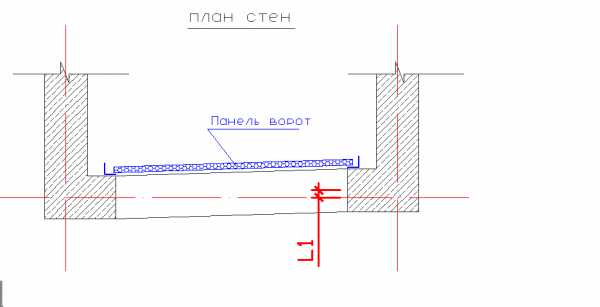

Немалое значение имеет соосность заплечников (рис. 2).

При замере необходимо проконтролировать, чтобы заплечики и притолока находятся в одной плоскости.       Допуск несоосности L1= +-30мм.

К моменту замера очень важно знать уровень чистового пола.
Если его пока нет, то следует отметить его уровень на стене. В случае готового чистового пола следует проконтролировать его уровень.
Горизонтальность пола. Допуск h2= +- 5мм обусловлен возможностью компенсации клиновидной щели по низу ворот резиновым уплотнителем нижней панели. (рис.3)

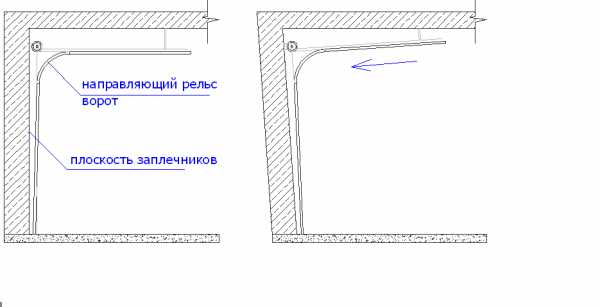

Плоскость заплечников . Отклонение от вертикали не более  10 мм на метр, так как компенсация радиусом рельса  ограничена, и панели могут скатываться из верхнего положения. (рис.4)

 3.      Замер притолоки

При замере притолоки необходимо обратить особое внимание на проходящие коммуникации и прочие элементы.
Коммуникации на притолоке.
Если по притолоке проложены трубы, кабели или прочие коммуникации и их нельзя убрать, то за уровень потолка следует принимать нижнюю точку этих коммуникаций.

Выпуклый потолок.
Если потолок в помещении изготавливался методом литья бетона, обязательно необходимо проверить, насколько он получился ровным. При обнаружении выпуклости за уровень потолка следует принять самую нижнюю точку потолка.

Снижающийся в глубину помещения потолок.
Если потолок снижается вглубь гаража, то за уровень потолка следует принять точку, находящуюся в месте, отстоящем от проема на расстоянии, равном сумме высоты проема и технологического расстояния в 0,7м.

Размер притолоки.
Необходимый размер притолоки для установки секционных ворот:
— секционные гаражные ворота с системой пружин растяжения – 150 – 160 мм;
— секционные гаражные ворота с системой торсионных пружин – 250- 300мм;
—  секционные промышленные ворота с системой торсионных пружин от 290мм до 2500мм и выше (в зависимости от размера и типа монтажа ворот, оговаривается с Поставщиком дополнительно).

Увеличение притолоки до минимально необходимого размера.
Если притолока менее 110мм (150мм, если устанавливается потолочный привод), нужно ее увеличить за счет занижения проема. Это делается с помощью деревянного бруса, профильной трубы и т.п.Следует помнить, что снаружи потребуется фальш-панель для того, чтобы закрыть эту конструкцию.

Вторая перемычка.
Если имеется вторая перемычка и она не дает воротам открыться, то за уровень потолка следует принять нижнюю точку перемычки.



Невертикальная притолока.
Если часть притолоки невертикальна, то за уровень потолка следует принять окончание ровной притолоки. Помните, что притолока должна находиться в одной плоскости с заплечиками.

На потолке вентиляционные коммуникации.
Если под потолком смонтированы вентиляционные трубы или короба, которые нельзя убрать, то за уровень потолка принимается самая нижняя точка вентиляционных коммуникаций.

Выравнивание притолоки.
В некоторых случаях притолока достаточна для установки ворот и находится в одной плоскости с заплечиками, но неравномерна по высоте. Как правило, в таких случаях ее выравнивают. На рис.8 показано, как это можно сделать при помощи деревянного бруса, профильной трубы, штукатурки или срезом. Таким же образом нужно поступить и с аналогичными случаями с заплечиками.

Притолока скошена по ширине проема.
Если потолок со скосом по ширине помещения и высота притолоки из-за этого изменяется, то замер осуществляется так, как показано на предыдущем рисунке.



 4.      Материал стен.

Бетон от Б15, металл толщиной до 3 мм или массив дерева для крепления конструкции ворот подходит идеально.
Пустотелый кирпич, разнообразный «легкий бетон» кроме пенобетона подходит для монтажа бытовых ворот. Для больших проемов (от 3500 мм. высотой и 4000 мм. шириной) проем необходимо обрамлять металлом.
Пенобетон низкой плотности, пластик, сайдинг на раме, разнообразные сэндвич панели, обязательно обрамлять металлом.
Места крепления ворот к стенам.
Ворота крепятся на заплечики с помощью анкеров или саморезов с дюбелями. Линия крепления проходит параллельно краю проема на расстоянии 58 мм от него. При замере следует обращать особое внимание на эти места. Если проем обрамлен какими-то материалами, не допускающими возможности закрепления (не выдержат нагрузки саморезы или в материал стены вообще нельзя закрепиться), то следует сделать отступ. При этом ширина проема должна быть соответственно увеличина. В этом случае необходимо в заказе на изготовление ворот обязательно пометить, что ручка должна быть сдвинута ближе к центру ворот.

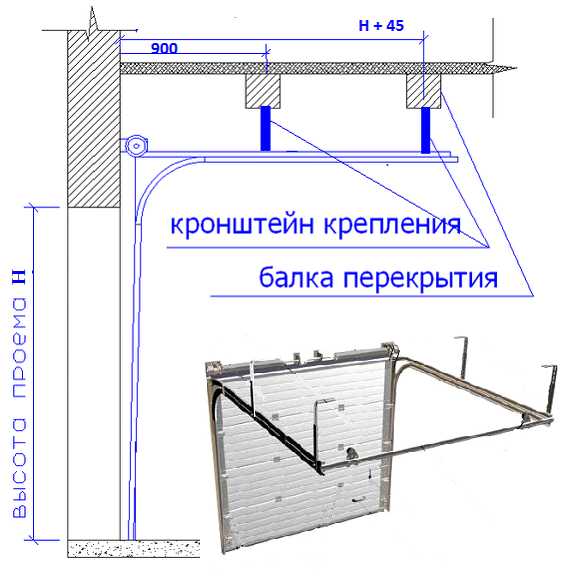

Места крепления ворот к потолку.



Материал потолка в месте установки ворот (кроме вертикального подъема) должен выдерживать вес полотна ворот (нагрузка на потолочное перекрытие 32кг. на м2). Если потолок подвесной, то кронштейны крепятся к балкам потолка.

zaschita2007.ru

Ключевые размеры для проектирования идеального гаража

Удивительно, но размеры наших гаражей остались почти без изменений начиная с первых серийных советских автомобилей выпускавшихся 80 лет назад. Так, например, длина современного Фольксваген Пассат превышает длину ГАЗ М-1 1936 г.в. всего на 20 см.

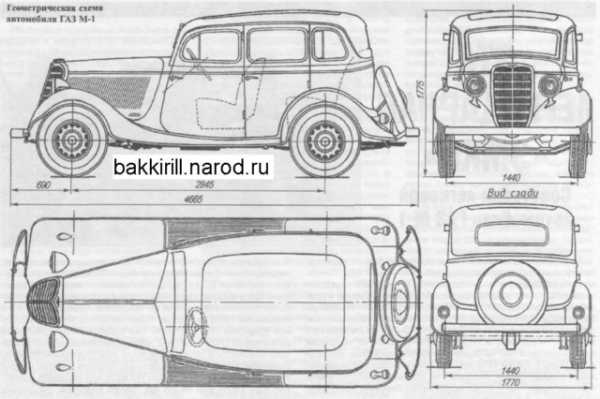

Автомобиль ГАЗ М-1 1936 г.в.

Сегодня экстрим — это удлиненный Rolls Royce Фантом, с длиной кузова 6100 мм. На протяжении последнего столетия габариты гаражей составляли около 2,5-3м в ширину и 6-6,5м в длину. Разница между гаражом прошлого века и современным в том, что мы, как правило, обустраиваем больше места для хранения вещей.

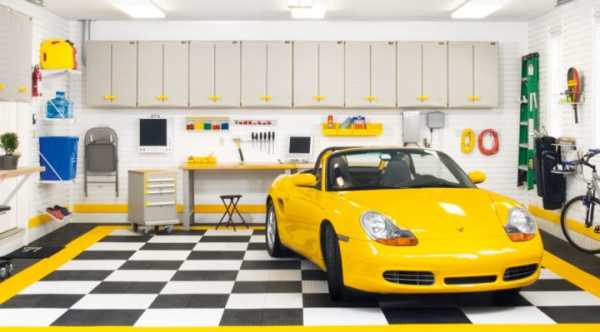

Обустройство внутреннего пространства гаража

Дизайнеры постоянно увеличивают автомобили. Уменьшают их, а потом снова увеличивают свои модели в соответствии с последними тенденциями и технологиями. Но существуют общие параметры, которые помогут вам в планировании нового гаража или реконструкции существующего. Если вы когда-нибудь царапали свой автомобиль о воротный проем гаража, подумайте о ваших предках, которые, возможно, заезжали в такой же гараж на более габаритных и неповоротливых автомобилях. Давайте взглянем на размеры гаражных конструкций сегодня. Ширина гаражного проема. Воротный проем для гаража на один автомобиль должен быть  от 2,5 метров в ширину. Но если вы хотите сохранить ЛКП на крыльях и дверях в целости и сохранности, производители ворот рекомендуют закладывать воротный проем не менее 2,8 м. Конечно вы могли видеть секционные ворота меньше чем 2,5 м шириной,  как правило такие ворота закрывают помещения для спецтехники или оборудования. Подъемные ворота, изготовленные на две машины, как правило значительно шире, от 4,3 метров, но чаще 4,8-5 метров. Высота гаражного проема. Стандартная высота секционных ворот гаража составляет не менее 2,2 метра, на практике часто встречаются проемы высотой от 2,2 до 2,5 метров. Производители бытовых секционных ворот, как правило предлагают под заказ ворота высотой до 3 метров.

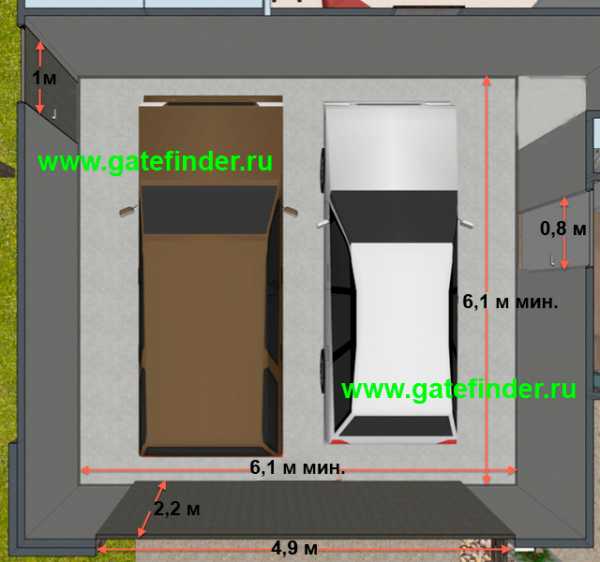

План схема гаража на две машины

Этот план в разрезе показывает типовой гараж на две машины. Воротный проем 4.9 метра в ширину является достаточно большим и предназначен для двух автомобилей. Уличная дверь, как правило не мене одного метра в ширину, а проходная дверь в дом 0,8 м. Многие специалисты рекомендуют проектировать гараж для одной машины 3 х 6 метров, это лучше чем минимальный размер для среднего автомобиля. Гараж 3 х 6 м имеет достаточно места, вы можете легко открыть двери авто, пройти спереди и позади припаркованного в гараже автомобиля. Вытянутое помещение гаража 7 м и более позволяет разместить шкафы или полки для хранения, которые легко помещаются в глубине гаража. Часто в гараже размещаются холодильники, стабилизаторы напряжения и прочие необходимые в быту устройства. Если это ваш случай, то лучше спроектировать специальную нишу, как на схеме выше, или добавить больше глубины и ширины для всего помещения. Пространство между автомобилями. Оставьте минимум 0,9 метра между автомобилями, так вы сможете открывать двери без удара о соседнюю  машину. Со стороны стен можно заложить чуть меньше,  но убедитесь, что вы сможете легко войти и выйти из автомобиля. Бортики и парковочные бордюры. Наличие бортика безопасности перед дальней стеной в глубине гаража поможет избежать повреждений переднего бампера. Если вы сделаете его высотой 10 см, этого будет достаточно и вы защитите бампер автомобиля от повреждений. Даже если у вас уже есть гараж с обустроенным полом, вы можете найти бамперы для монтажа на пол, чтобы решить эту проблему.

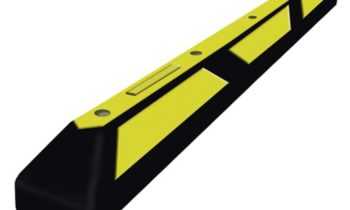

Резиновый парковочный бордюр

Подъездные пути к гаражу могут «съедать» значительное место на вашем участке. Дизайн дома и проектирование пространства вашего участка требует тщательного планирования. Самый распространенный заезд — по прямой линии с улицы в гараж. Если гараж расположен иначе, стоит учесть, что диаметр разворота легковых автомобилей составляет от 11 до 12 метров.

Диаметр разворота автомобилей

Хорошие пропорции можно получить когда дом спроектирован в стиле минимализма. Два рядом стоящих полотна бытовых гаражных ворот часто выглядят лучше, чем одни большие ворота в маленьком доме.

Рядом стоящие секционные ворота гаража

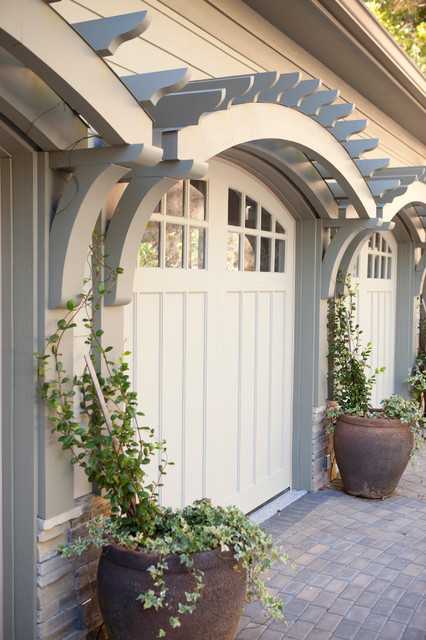

Не скупитесь на архитектурные детали вокруг гаражного проема. Обычно гаражный проем остается без внимания из-за конструктивных особенностей и масштаба. Вы можете легко дополнить ваш архитектурный ансамбль, украсив проем дополнительными элементами декора.

Декорируем гаражный проем

В заключении нашей статьи приведем типовые размеры автомобилей, которые помогут вам учесть все особенности при проектировании помещения вашего гаража. Минивэны и «паркетники»: Ширина: 1.8 — 2.1 метра Длина: 4.9 — 5.8 метра Высота: 1.5 to 1.8 метра Представительский класс: Ширна: 1.8 — 1.9 метра Длина: 4.9 — 5.5 метров Высота: 1.4 — 1.5 метра Компактные автомобили: Ширина: 1.5 — 1.8 метра Длина: 4.3 — 4.9 метра Высота: 1.2 — 1.5 метра

Оригинал статьи опубликован на GATEFINDER.RU
