Размеры проема для ворот секционных ворот – 7
Что делать, если проем меньше/больше размеров ворот?
Перед заказом ворот следует определить основные размеры проема и помещения. Обмер проема следует производить изнутри помещения. Замеры производятся по высоте проема (справа, слева и посередине) и по ширине (сверху, снизу и посередине). Наибольшие из размеров по высоте (RM) и ширине (LDB) проема являются определяющими при заказе ворот.
В случае если заказные размеры ворот не совпали с размерами проема, идеальным решением будет произвести точный замер проема и заказать ворота требуемого размера. В противном случае необходимо рассмотреть следующий алгоритм:
| Размеры проема меньше заказных размеров ворот | |||||
| Ширина проема меньше ширины ворот | Высота проема меньше высоты ворот | Оба параметра проема меньше размеров ворот | |||
| В случае если внутренний размер помещения позволяет, монтаж ворот возможен. Примечание: нарушается эстетичность ворот. Необходимо обратить внимание на расположение ручки и прочих элементов на полотне ворот | В случае если внутренний размер помещения не позволяет произвести монтаж ворот, нужно произвести точный замер проема и заказать ворота требуемого размера | В случае если внутренний размер помещения позволяет, монтаж ворот возможен. Примечание: необходимо обратить внимание на расположение ручки и прочих элементов на полотне ворот — возможен зацеп за верхнюю часть проема | В случае если внутренний размер помещения не позволяет смонтировать ворота, нужно произвести точный замер проема и заказать ворота требуемого размера | В случае если внутренний размер помещения позволяет, монтаж ворот возможен. Примечание: нарушается эстетичность ворот; Необходимо обратить внимание на расположение ручки и прочих элементов на полотне ворот | В случае если внутренний размер помещения не позволяет смонтировать ворота, нужно произвести точный замер проема и заказать ворота требуемого размера |
| Размеры проема больше заказных размеров ворот | |||||
| Ширина проема больше ширины ворот | Высота проема больше высоты ворот | Оба параметра проема больше размеров ворот | |||
| Произвести искусственное сужение проема за счет кирпичной кладки, металлических конструкций и прочих элементов. Примечание: поверхности для крепления ворот должны находиться в одной плоскости. Отклонения поверхностей от вертикали и горизонтали не должны превышать 1,5 мм/м, но не более 5мм | Произвести искусственное уменьшение высоты проема за счет металлических конструкций. Снаружи проема произвести обрамление декоративной фальш- панелью. Примечание: крепление элементов конструкции секционных ворот на фальш-панель категорически запрещено | См. графу «Ширина проема больше ширины ворот» и «Высота проема больше высоты ворот». Примечание: поверхности для крепления ворот должны находиться в одной плоскости. Отклонения поверхностей от вертикали и горизонтали не должны превышать 1,5 мм/м, но не более 5мм | |||
ALUTECH Group
Вернуться к списку вопросов.
alutech-group.com
Рекомендации по замеру проема для установки секционных ворот «ALUTECH».
Рекомендации по замеру проема для установки секционных ворот «ALUTECH».
Для правильнойустановки и дальнейшей безотказной работы секционных ворот большое значение играет проем, куда эти ворота установлены. Для того чтобы определить возможность установки ворот, качество проема, выявить его недостатки и правильно подготовить для установки ворот, необходимо знать, как правильно измерить и на что обратить внимание. Данный документ предназначен в помощь заказчику для выполнения требований подготовки проема и проведения замера.
Параметры проема для установки секционных гаражных ворот.
RM — высота проема
LDB — ширина проема
H — высота перемычки или расстояние от верхнего края проема до потолка
ET — глубина вхождения ворот внутрь помещения
SL, SR — расстояние от края проема до боковой стены
Рис.1 Вид на проем изнутри помещения
Основная задача замера — определение вышеуказанных параметров проема с учетом отклонений от геометрически правильного прямоугольника, подбор конструктива ворот.
Для правильного снятия размеров необходимо производить замер, как минимум, в трех точках проема по ширине и трех точках по высоте
Рис.2 Коммуникации на перемычке
Если потолок в помещении изготавливался методом литья бетона, обязательно необходимо проверить, насколько он получился ровным. При обнаружении выпуклости за уровень потолка следует принять самую нижнюю точку потолка.
Рис.3 Выпуклый потолок
Если потолок снижается вглубь гаража, то за уровень потолка следует принять точку, находящуюся в месте, отстоящем от проема на расстоянии, равном сумме высоты проема и технологического расстояния в 100мм (150мм с эл.приводом) для гаражных и 460мм для промышленных секционных ворот.
Рис.4 Снижающийся в глубину помещения потолок
Если перемычка менее 100мм (150мм, если устанавливается потолочный привод), нужно ее увеличить за счет занижения проема. Это делается с помощью деревянного бруса, профильной трубы и т.п. Следует помнить, что снаружи потребуется фальшпанель для того, чтобы закрыть эту конструкцию.

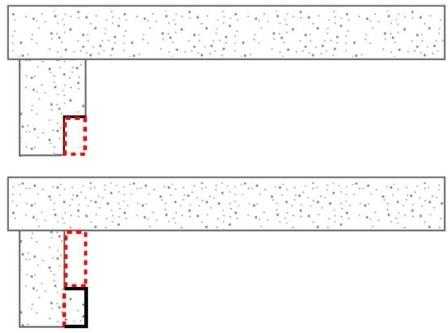

Рис.5 Вторая перемычка
Если часть перемычки невертикальная, то за уровень потолка следует принять окончание ровной перемычки. Помните, что перемычка должна находиться в одной плоскости с боковыми расстояний от края проема.
Если пола пока нет, то следует отметить его уровень на неизменных элементах здания в максимальной близости к проему. В случае готового чистового пола следует проконтролировать его уровень. Не менее важным является определение пространства для открывания ворот глубины помещения. Необходимо обратить внимание на проходящие коммуникации, перемычки и прочие элементы.
Для установки секционных ворот требуются некоторое пространство для крепления, поэтому существует ряд ограничений для перемычки и боковых расстояний от края проема. В случае, когда они малы для установки ворот, возможно, рассмотреть вариант их увеличения до требуемых минимальных значений за счет сужения и занижения проема. В этом случае рекомендуется сравнить полученные размеры получившегося проема с расчетными.
На что следует обратить внимание при замере высоты перемычки h
На рисунках показан разрез проема сбоку. Если по перемычке проложены трубы, кабели или прочие коммуникации и их нельзя убрать, то за уровень потолка следует принимать нижнюю точку этих коммуникаций.
Рис.6 Увеличение притолоки до min необходимого размера
Если имеется вторая перемычка, и она не дает воротам открыться, то за уровень потолка следует принять нижнюю точку перемычки.
Рис.7 Невертикальная перемычка
Если под потолком смонтированы вентиляционные трубы или короба, которые нельзя убрать, то за уровень потолка принимается самая нижняя точка вентиляционных коммуникаций.
Рис.8 На потолке вентиляционные коммуникации
В некоторых случаях перемычка достаточна для установки ворот и находится в одной плоскости с боковыми расстояниями от края проема, но неравномерна по высоте. Как правило, в таких случаях ее выравнивают. На рис.8 показано, как это можно сделать при помощи деревянного бруса, профильной трубы, штукатурки или срезом.
Таким же образом нужно поступить и с аналогичными случаями с плоскостями боковых расстояний от края проема.
Рис.9 Выравнивание перемычки

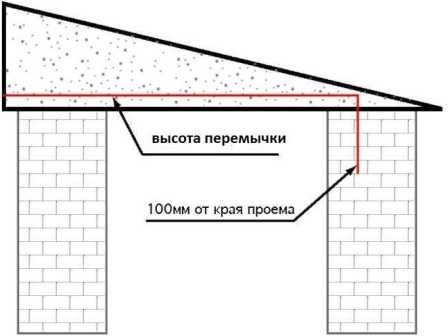

Ворота крепятся на боковые плоскости (расстояние от края проема) с помощью анкеров или саморезов с дюбелями. Линия крепления проходит параллельно краю проема на расстоянии 40мм от него. При замере следует обращать особое внимание на эти места. Если проем обрамлен какими-то материалами, не допускающим им возможности закрепления (не выдержат нагрузки саморезы или в материал стены вообще нельзя закрепиться), то следует сделать отступ. При этом ширина проема должна быть соответственно увеличена. В этом случае необходимо в заказе на изготовление ворот обязательно пометить, что ручка должна быть сдвинута ближе к центру ворот.

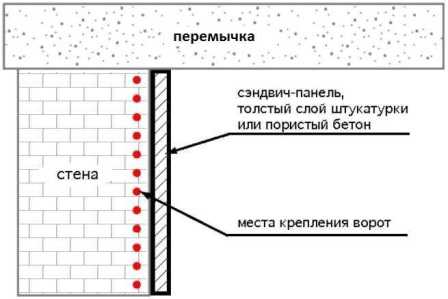

Рис.10 Места крепления ворот к стенам. Вид на правую плоскость расстояния от края проема. (вид изнутри проема).
Если потолок со скосом по ширине помещения и высота перемычки из-за этого изменяется, то замер осуществляется так, как показано на рис11.
Рис.11 Перемычка скошена по ширине проема
Если потолок сложен из плит перекрытия с ребрами жесткости, то за уровень потолка следует принимать нижнюю точку ребер плит. При этом в заказе на изготовление ворот следует пометить, что потребуется больше монтажного уголка для крепления горизонтальных направляющих к потолку.

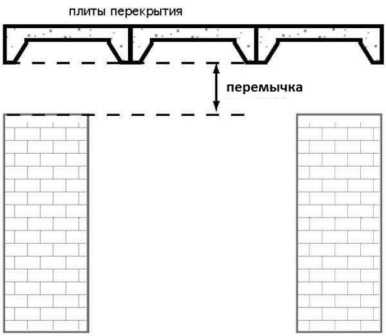

Рис.12 Потолок из плит с ребрами жесткости
Определение типа ворот при замере
В зависимости от высоты и наклона перемычка ворот имеет различный конструктив (подъем). Поэтому во время замера следует определиться с возможным типом конструктива ворот.
100-200мм – гаражные секционные ворота «ALUTECH» с боковыми пружинами растяжения серии Standart.
От 210мм – гаражные секционные ворота «ALUTECH» с торсионными пружинами серии Classic.
Для промышленных ворот:
От 460мм – промышленные ворота «ALUTECH» с торсионными пружинами серии Classic.
Рис.13 Перемычка 90 градусов к проему
Внимание: промышленные секционные ворота «ALUTRCH» имеют десять типов монтажей применяемых в зависимости от расстояния и наклона перемычки.Подробности в «описании конструкций и технические данные для монтажа гаражных и промышленных секционных ворот» на сайте поддержки. Для перемычки, расположенной от 0 до 45 градусов к проему используется тип наклонный подъем.
Рис.14 Наклонная перемычка
Если Вы решили установить ворота самостоятельно — эта статья будет очень полезна. Если же вы поручите установку специалистам нашей компании — мы бесплатно произведем замер и подберем ворота, которые лучше всего подойдут для вашего проема. Для консультации можно позвонить по тел. 8 (495)740-03-85 или приехать к нам в магазин по адресу: Береговой проезд д. 3.
Ворота должны радовать!
xn--b1advnalp3h.xn--p1ai
Рекомендации по подготовке проема для установки рулонных ворот
Рулонные ворота очень популярны. Давно изучены конструкция и типы монтажа. Но очень часто, по приезду мастера на объект, возникает много замечаний по проему, что затрудняет монтаж ворот, или вовсе, делает его невозможным.
Специалисты Компании Защита подготовили некоторые рекомендации по подготовке проема для установки рулонных ворот.
1. Конструкция рулонных ворот.

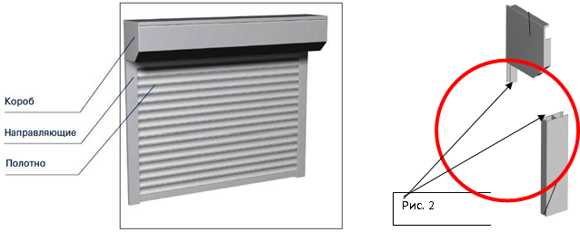

Для начала, вспомним основные конструктивные детали ворот (рис. 1). Рис. 1
Рис. 2 Прошу обратить внимание на конструктивную особенность состыковки боковой крышки с направляющей шиной. Данная информация нам понадобится позднее.
Технические параметры профиля не имеют значения для подготовки проема, но для сведений хочу уточнить, что рулонные ворота бытового применения поставляются из 77 профиля. Все остальные профиля 45, 58 считаются роллетными.
Короб
Короба для рулонных ворот бытового применения поставляются двух типов:

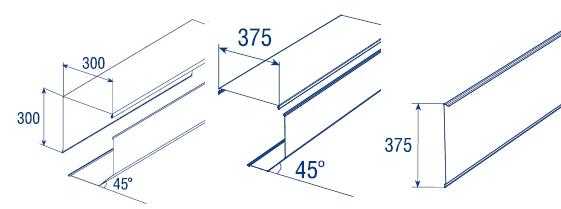

— 300 и 375 (360) см. на рис. 3
Примечание. 375 короб состоит из 3-х частей, при встроенном монтаже поставляется с задней крышкой, при накладном монтаже — без задней крышки.
Рис. 3
Если конструкция ворот в готовом виде – 2700 – 2900мм (с учетом короба), то поставляется короб 300мм. Рулонные ворота высотой свыше 2900м поставляются с 375 (360) коробом.
Внимание! Если ворота большой ширины, то при высоте до 2900 возможен короб 375 (360). Обязательно уточняйте у специалистов.
Размер короба очень важен при возведении колонн. Размер проезда по высоте + короб + концевой профиль (100мм).
На фотографии пример ворот Алютех с 360 коробом (без задней крышки).
Размер ворот, мм — ш. 5210 х в. 2700 (размер проезда — ш. 5010 х в. 2240)
Комплектация — 360 короб, 102 вал , направляющие шины — 100.
Направляющие шины
В зависимости от размера конструкции направляющие шины поставляется следующих типов: 83, 90, 100.
Размер шины очень важен при определении типа монтажа ворот.
При встроенном монтаже направляющие шины перекрывают часть проема по ширине.
При накладном монтаже, размер шин необходим при возведении колонн.
2. Тип монтажа рулонных ворот.
В основном, рулонные ворота (рольворота) используются в качестве въездных ворот на территорию, но иногда устанавливаются и на гараж.
Монтаж встроенный
При встроенном монтаже световой проем уменьшается — по ширине за счет направляющих шин (166 -200мм), по высоте — за счет короба + концевого профиля (400 -475мм).
Для правильной и надежной установки должны быть соблюдены некоторые требования относящиеся к проему:
— проемы должны иметь прямоугольную форму;
— плоскость к которой крепится направляющая шина должна быть ровной и гладкой;
— отклонения рабочих поверхностей от вертикали и горизонтали не должны больше 5 мм.
Если стены (колонны) имеют неровную, выпуклую или вогнутые контуры, в этом случае конструкция ворот не может плотно прилегать к стенам и поэтому образовываются щели. Если такие зазоры составляют 2-3мм, их можно скрыть с помощью герметизирующего материала подобранного в цвет конструкции, но бывают зазоры 10 — 20мм.
Монтаж накладной
Накладной монтаж — наиболее распространенный и простой тип монтажа рольворот. Короб с полотном устанавливается над проемом, направляющие шины – сбоку от него. Проем должен быть в одном уровне и иметь гладкую поверхность.
3. Подготовка проема.
Если Вы устанавливаете рулонные ворота на гараж, Вам, прежде всего, следует определиться, где будут стоять ворота – внутри гаража или снаружи.
Если притолока внутри гаража 300 или 400мм, и нет труб или других конструкций в местах крепления ворот, то смело можно монтировать ворота внутри гаража.
Примечание.
Для того чтобы определить проем в свету по высоте, необходимо учитывать размер короба (300, 375) и размер концевого профиля (ориент. 10 см с уплотнительной резинкой), который не заходит в короб и также перекрывает световой проем.
При монтаже ворот на колонны (на въезд) необходимо подготовить устойчивые колонны нужной высоты.
Вернемся в начало статьи и посмотрим на рис. 2, на котором видно, что боковая крышка вставляется в направляющую шину. Так как основные механизмы (вал, привод, весь профиль (в открытом состоянии)) находятся в коробе, то основная нагрузка ложится на боковые крышки, соответственно они должны быть жестко закреплены. Поэтому, при расчете высоты колон на въезд необходимо учесть высоту рулонных ворот в готовом виде.
Пример.
Монтаж рулонных ворот на въезд, тип монтажа – накладной.
Если Вы хотите, чтобы проезд в чистом виде был – шир. 3000 х выс. 2700
Вам необходимо, чтобы между колоннами по ширине было – 3000мм
Высота колонн должна быть не менее 3175мм
В данном случае, световой проем по высоте составит – 2700 мм
Готовая конструкция ворот – 3175м.
РАЗМЕРЫ И ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ К ПРОЕМУ

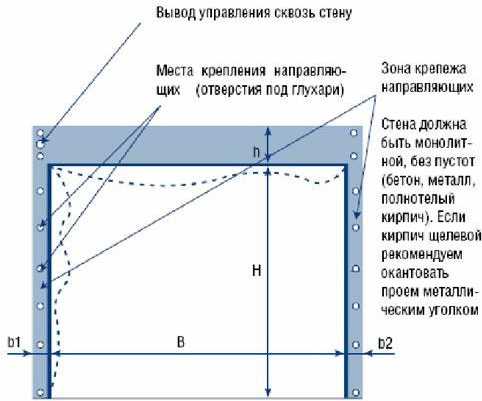

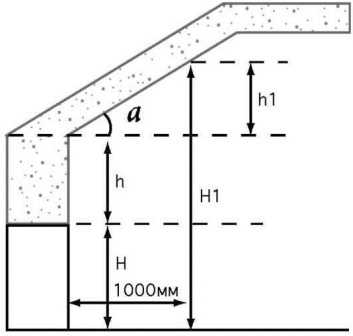

Н – высота проёма; В – ширина проёма
Притолока, при монтаже ворот внакладку изнутри помещения, от 250 до 350мм. b1 и b2 – зоны крепления направляющих, (не менее ширины направляющей – 90мм).
При монтаже внакладку на проем, стена, на которую устанавливаются ворота, должна быть в одной вертикальной плоскости, без выступов и ниш. При встроенном монтаже ворота располагается внутри проема, и при этом указываются минимальные размеры проема.
Если стена сделана из пеноблоков, следует обварить внутренний проем уголком 75х75мм.
До начала монтажа необходимо завершить всю финишную отделку, штукатурку и т.п.
Ну и, конечно же, электропроводка. К одной из колон, необходимо подвести электрическую проводку для подключения ворот, так как рулонные ворота, в основном, поставляются с электроприводом.
Надеюсь, что данная информация Вам будет полезна.
