Как подобрать люк под плитку? – Советы от эксперта!

25 Июля 2018 года 5928

1. Подбор люка под плитку с распашной и сдвижной дверцей.
2. Подбор люка под плитку со съемной дверцей.

По электронной почте, по телефону, через онлайн-чат, мы постоянно получаем много вопросов с просьбой помочь подобрать люк под плитку.

В большинстве случаев, чтобы сделать правильный выбор, достаточно воспользоваться онлайн-калькулятором, или позвонить нашим специалистам по телефону: 8 (800) 505-3605.

Для тех же, кто хочет самостоятельно разобраться в логике подбора ревизионного люка по параметрам плитки, я подготовил детальное описание подбора люка с примерами.

Подбор люка под плитку с распашной, или сдвижной дверцей

Если вы уже выбрали плитку, подобрать люк под размер плитки не составит проблем. Будет удобно разобраться на примерах, как правильно рассчитать люк под плитку.

В качестве примеров, давайте посмотрим, какие люки подойдут для плитки двух размеров:
— керамической плитки шириной 250 мм и высотой 200 мм;
— керамической плитки шириной 100 мм и высотой 100 мм.

Первый шаг
Определяем количество керамических плиток по вертикали и горизонтали, которые закрывают ревизионный проем и будут наклеены на дверцу люка.

Для плитки 250х200 мм:
— проем будет закрыт 2 плитками по ширине и 3 плитками по высоте.

Для плитки 100х100 мм:
— проем будет закрыт 4 плитками по ширине и 6 плитками по высоте.

Второй шаг

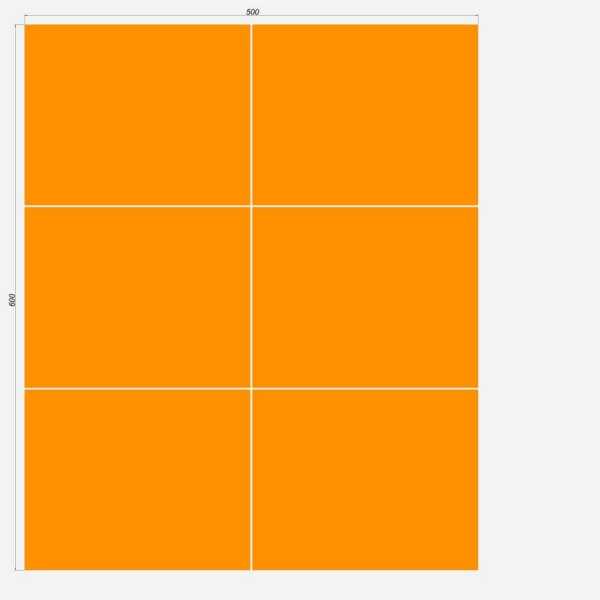

Рассчитываем суммарную ширину и высоту керамических плиток, которые будут закрывать проем. Для этого, умножаем ширину и высоту плитки на количество плиток, которые закрывают ревизионный проем по горизонтали и вертикали, которые мы определили на предыдущем шаге.

Для плитки 250х200 мм:
— ширина = 250 мм х 2 плитки = 500 мм;
— высота = 200 мм х 3 плитки = 600 мм.

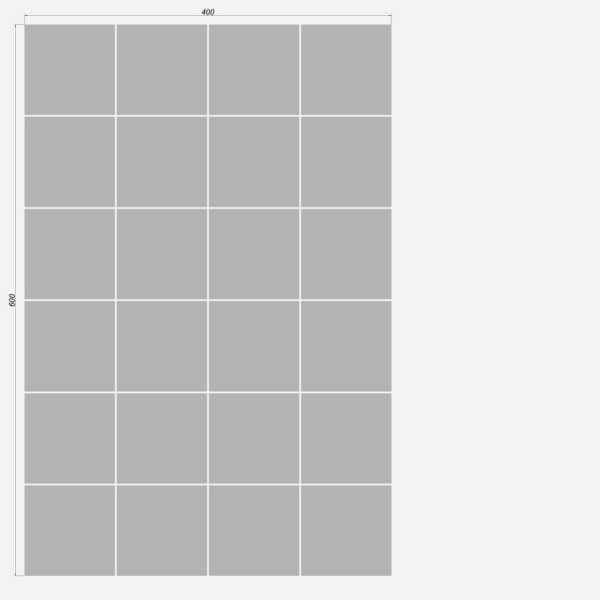

Для плитки 100х100 мм:
— ширина = 100 мм х 4 плитки = 400 мм;
— высота: 100 мм х 6 плиток = 600 мм.

Третий шаг

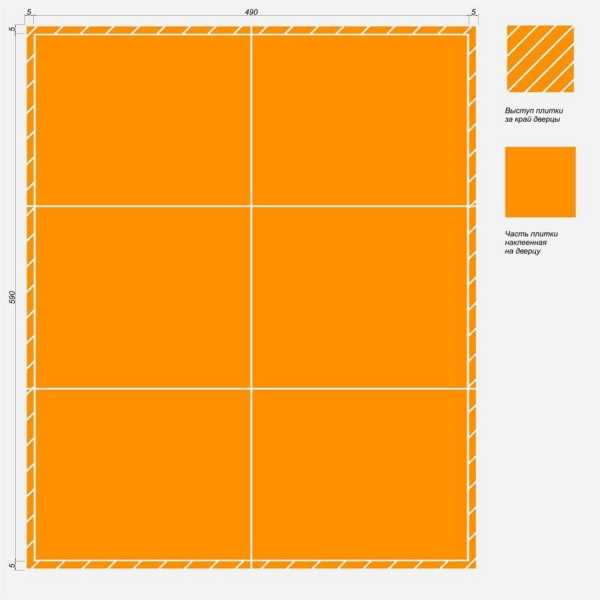

Находим максимальный размер дверцы люка. Плитка должна выступать за край дверцы, минимум на 5 мм с каждой стороны*. Поэтому, вычитаем из суммарной ширины и высоты плиток 10 мм.

Для плитки 250х200 мм максимальный размер дверцы:

— ширина = 500 мм – 10 мм = 490 мм;
— высота= 600 мм – 10 мм = 590 мм.

Для плитки 100х100 мм максимальный размер дверцы:
— ширина = 400 мм – 10 мм = 390 мм;
— высота = 600 мм – 10 мм = 590 мм.

Четвертый шаг

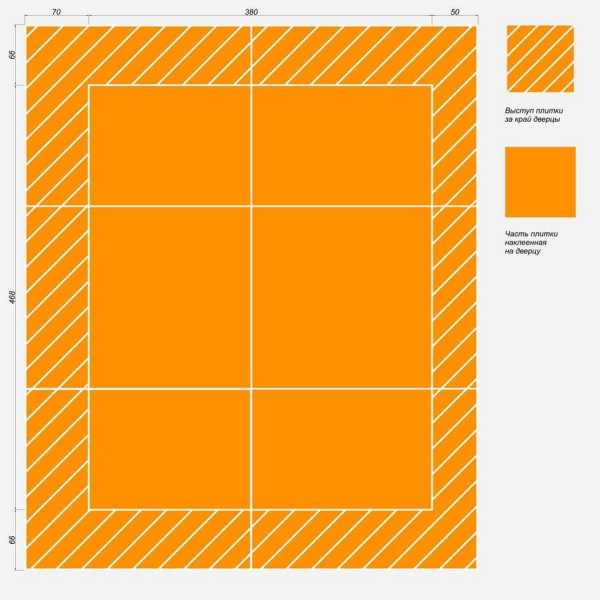

Вычисляем минимальный размер дверцы, на которую можно наклеить выбранную плитку.
При расчетах, важно учесть следующие условия:
1. Со стороны петли, плитка может выступать по горизонтали, не более, чем на 50 мм, поскольку, при увеличении этого расстояния, движение петли будет ограничено и люк не сможет раскрыться полностью.
2. Со стороны, противоположной петле, а также сверху и снизу, плитка может выступать за край дверцы, на 1/3 от своей ширины, или высоты, но не более, чем на 70 мм, иначе есть риск повреждения плитки при открытии люка.

Для плитки 250х200 мм:
— со стороны петли плитка может выступать на 50 мм;
— со стороны, противоположной петле, плитка может выступать на 70 мм;
— сверху и снизу плитка может выступать на 66 мм.

Минимальный размер дверцы:
— ширина = 500 мм – 50 мм – 70 мм = 380 мм;
— высота = 600 мм – 66 мм – 66 мм = 468 мм.

Для плитки 100х100 мм:
— со стороны петли плитка может выступать на 33 мм;
— со стороны, противоположной петле, плитка может выступать на 33 мм;
— сверху и снизу плитка может выступать на 33 мм.

Минимальный размер дверцы:
— ширина = 400 мм – 33 мм – 33 мм = 334 мм;

— высота: 600 мм – 33 мм – 33 мм = 534 мм.

Пятый шаг
Подбираем модели люков, дверцы которых, по размерам, попадают в диапазон между максимальными и минимальными рассчитанными размерами.

Для плитки 250х200 мм.
Под размеры дверцы от 380х468мм до 490х590мм подойдут модели люков:

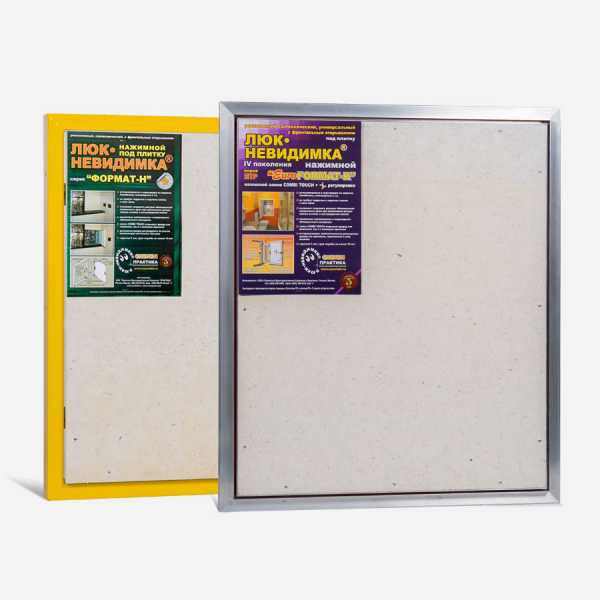

Евроформат ЕТР 50-60
Формат КН 50-60
У этих люков ширина дверцы 440 мм, а высота 540 мм.

Для плитки 100х100 мм.
Под размеры дверцы от 334х534мм до 390х590мм подойдут модели люков:
Евроформат АТР 40-60
Формат КН 40-60
У данных люков ширина дверцы 350 мм, а высота 550 мм.

Мы рассчитали размеры люков под плитку с распашной дверцей. Теперь, предлагаю рассчитать размеры люка со съемной дверцей, для тех же вариантов плитки, с размерами 250х200 мм и 100х100 мм.

Расчет размера люка со съемной дверцей

Исходим из того, что нам надо закрыть проемы с теми же размерами, которые мы получили в предыдущем расчете, на втором шаге.

Для плитки 250х200 мм:
— ширина = 250 мм х 2 плитки = 500 мм;
— высота = 200 мм х 3 плитки = 600 мм.

Для плитки 100х100 мм:
— ширина = 100 мм х 4 плитки = 400 мм;
— высота: 100 мм х 6 плиток = 600 мм.

Первый шаг
Рассчитываем максимальный размер съемной дверцы. По всем сторонам, плитка должна выступать за край дверцы не менее, чем на 2 мм.

Для плитки 250х200 мм:

— ширина = 500 мм – 4 мм = 496 мм;
— высота = 600 мм – 4 мм = 596 мм.

Для плитки 100х100 мм:
— ширина = 400 мм – 4 мм = 396 мм;
— высота = 600 мм – 4 мм = 596 мм.

Второй шаг
Рассчитываем минимальный размер съемной дверцы, с учетом следующих условий:
— слева, справа и сверху, плитка может выступать за край дверцы максимум на 50 мм, но не более, чем на 1/3 от своей высоты;
— снизу плитка может выступать не более, чем на 5 мм

Для плитки 250х200 мм:
— ширина = 500 мм – 50 мм – 50 мм = 400 мм;
— высота = 600 мм – 50 мм – 5 мм = 545 мм.

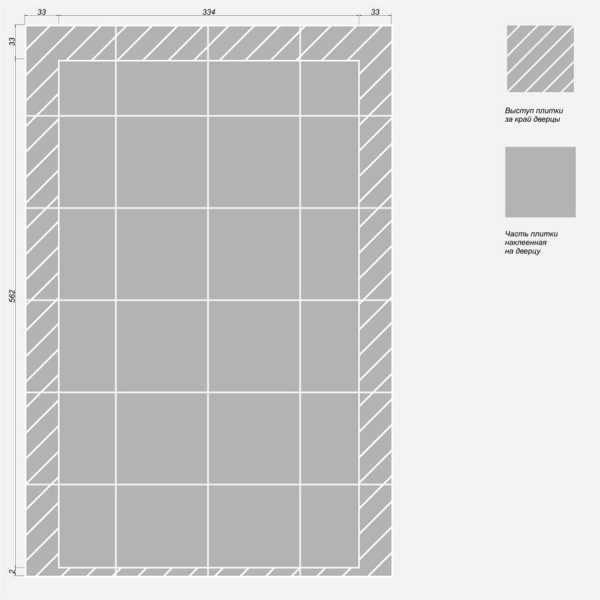

Для плитки 100х100 мм:
— ширина = 400 мм – 33 мм — 33 мм = 334 мм;
— высота = 600 мм – 33 мм — 5 мм = 562 мм.

Третий шаг
Подбираем модели люков, дверцы которых, по размерам, попадают в диапазон между максимальными и минимальными рассчитанными размерами.

Для плитки 250х200 мм.
Под размеры дверцы от 400х545мм до 496х596мм подойдет люк Контур 48-58 с размерами дверцы 471х571 мм.

Для плитки 100х100 мм.
Под размеры дверцы от 334х562мм до 396х596мм подойдет люк Контур 38-58 с размерами 371х581 мм.

Надеюсь, этой информации достаточно, чтобы подобрать люк стандартного размера под керамическую плитку, искусственный камень и другие облицовочные материалы, за исключением мозаики. Используя этот же алгоритм, можно рассчитать индивидуальные размеры люка, если стандартные модели не подходят по какой-либо причине.

Коммерческий директор ООО «ППК «Практика»
Михаил Астахов

*это необходимо для того, чтобы при декорировании щели по периметру люка силиконом, силикон не попадал между дверцей и рамой люка и не мешал открытию дверцы.

Эту статью хорошо дополняют следующие материалы:

1. Люк под плитку. Какой выбрать? – Советы профессионала
2. Где купить люки под плитку? В Практике!

euroluki.ru

Какой люк выбрать? Оптимальный размер под вашу плитку

Подбираем люк под размер плитки, важные моменты и рекомендации

Выбирая люк невидимку под плитку многие допускают ошибки. Иногда они приводят к поломкам люка или повреждению керамической плитки, приклеенной на дверцу.

Все слышали, что люк должен быть меньше размера плитки, и следуя этой логике покупатели и плиточники часто ошибаются. Имея плитку 500х500 мм выбирают люк 400х400, он же меньше размера плитки, значит подойдет. Дело в том, что он то подойдет, но у большинства люков под плитку с размером 400-400 мм дверца имеет размер 350-350 мм, и нависание плитки размером 500-500 за края дверцы составит 75 мм с каждой стороны. Допустимо, но не всегда и не у всех моделей. К тому же вы получаете маленький проем доступа(всего 350х350 мм). Если плитка будет небольшого формата, может оказаться малая площадь приклеивания, и большая нависания. И она сможет отвалится со временем.

Какой люк выбрать для плитки 500-500? Лучше всего подойдет люк с размерами 500-500, дверца у всех люков с размерами 50-50 см будет меньше вашей плитки в среднем на 5 см, разделив эту цифру на два, получим свес по 2,5 см с каждой стороны. Это будет идеально.

На сколько плитка может быть больше дверцы люка?

Правильный подбор размера обеспечивает долгую службу люка и плитка у вас не отвалится со временем. Неправильный выбор может привести к поломкам и чрезмерному провисанию дверцы лючка, а плитка может сломаться или отклеится.

Это не гарантийный случай и претензия не будет обоснована.

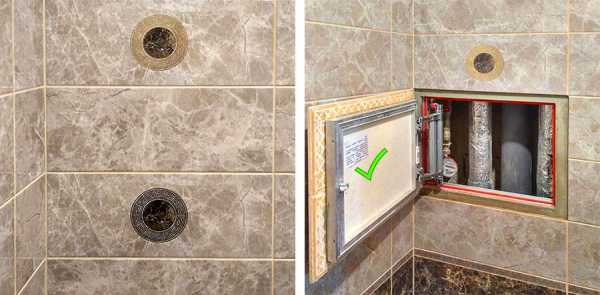

Вот фото для примера. Правильное соотношение. Допустимое нависание, большая часть плитки приклеена и все отлично работает. Люк-невидимка Евроформат, от компании ПРАКТИКА

Еще пример. А это не правильное соотношение,  облицовка сделана неправильно, мастер не учел, что площадь контакта плитки с дверцей у крайних верхних плиток слишком мала. Пока это работает, а со временем плитка отламывается. Таких случаев очень много. Облицовщик должен придерживаться рекомендации производителей, площадь приклеивания должна быть не менее 50%, это ВАЖНО.

А здесь нижний люк в пределах допуска(но люк со сдвижной дверцей был бы уместней), а верхний нет, слишком большое нависание плитки в районе петли. Если бы не наружный угол, люк бы вообще не открылся, даже на 90 градусов. Ошибка облицовщика, а проблемы будут у заказчика, в процессе эксплуатации.

Подбор люка, калькулятор

Если вы затрудняетесь и не знаете какой размер вам подойдет, можно воспользоваться калькулятором. Компания Практика предлагает вот такой вариант своим клиентам.

Это вполне удобно и понятно. Но бывают различные нестандартные ситуации и нюансы, плитка может быть с подрезкой или фризы между плиткой. Наружный угол, или примыкание к ванной. Тут калькулятор не поможет, советуем позвонить нам и наш консультант быстро и правильно подскажет решение, а также вы сможете уточнить и другие вопросы по заказу, доставке и монтажу.

---

Выбрать люк невидимку в каталоге, все размеры и производители

Простые ревизионные люки, статья

luki.by

Как правильно подобрать нажимной люк под плитку

Прочитав эту статью Вы узнаете, как правильно подобрать нажимной люк под плитку, самостоятельно.

При выборе люка под плитку некоторые доверяют это специалисту, в основном плиточнику, прорабу, дизайнеру или другому лицу отвечающему за Ваш ремонт, что является наиболее правильным решением, так-как имея опыт отделочных работ и в частности установки люка под плитку, эти специалисты практически не ошибаются с подбором и могут посоветовать Вам наиболее подходящий размер с учет все нюансов которые необходимо учитывать при подборе, которые мы рассмотрим ниже.

Если Вы решили все-таки подобрать и приобрести нажимной люк под плитку или откидной люк под плитку самостоятельно, то старайтесь обращаться в специализированные магазины или интернет магазины, где продавцы имеют опыт подбора и знают, как правильно подобрать нажимной люк под плитку, особенности различных моделей и конструкций, а так-же особенности установки, смогут грамотно Вас проконсультировать и помочь определиться с выбором.

Как правильно подобрать нажимной люк под плитку и понять какой все таки размер вам подходит.

1. Необходимо понять, что Вы будите скрывать за этим люком и какие дальнейшие работы нужно будет проводить через проем:

• Снятие и замена индивидуальных приборов учета воды, замена сифонов, под ванной и тд . Как правило это не большие проемы и люки под них подбираются малых и средних размеров. Подбор идет только с учетом размера плитки.
• Установка, обслуживание дополнительных приборов, таких как например бойлеры или другое габаритное оборудование, которое необходимо обслуживать и в случае поломки без проблем заменить. В этом случае необходимо учитывать размеры и габариты этих приборов и рассчитывать размер открываемой дверцы, облицованной плиткой, с учетом именно этих размеров.

2. Как будет установлен люк:

• На какую сторону будет открывание дверцы. Тут необходимо учесть наличие рядом ванного гарнитура который может помешать полному открытию дверцы люка, а также пролегание облицованной плитки к полу или стене. Это самый важный параметр который необходим для выбора вида люка: нажимной распашной люк невидимка под плитку или нажимной откидной люк под плитку( про виды люков можете прочитать в этой статье).

3. Размер плитки, раскладка и  количество плиток которые Вы хотите открывать.

Пример Как правильно подобрать нажимной люк под плитку:

1. Нам необходим доступ к приборам индивидуального учета воды (счетчикам воды) их дальнейшей замены, расположенным в туалете.Мы хотим установить нажимной, распашной люк невидимка под плитку.
2. Размер стены 1м ширина, 2.7м высота, люк устанавливаем по середине, открывание на правую сторону, ничего не мешает.
3. Размер нашей плитки составляет 25смх30см

Хотим открытие 4 плиток, раскладка вертикальная, укладка плитки, без шва; две по горизонту, две по вертикали. Итого получаем общий размер 60см по горизонту, 50 по вертикали

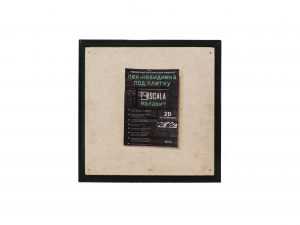

Останавливаем свой выбор на люке белорусского производства МАЛАХИТ.

Посмотрев в каталоге размеры и характеристики, мы понимаем, что идеальный размер который подходит нам это 50х60 (ШхВ). Размер внешней рамки будет равен ширине двух плиток 25см+25см=50см, а высота будет равна размеру двум плиткам по вертикале 30см+30см=60см, размер открываемой дверцы равен 45смх55см, выступание плитки за габариты дверцы при этом составит по 2.5см на сторону. После облицовки плиткой мы получим такой вид (сзади)

что по всем допускам идеально нам подходит.

Но изучив внимательно технические характеристики данной модели мы обращаем внимание, что нам также подходит другой размер люка. На его выборе мы сможем остановится, в случае если по каким либо причинам у нас нет возможности сделать каркас под люк нужного нам размера и нам не хватает пары сантиметров по горизонтали. Мы можем приобрести и установить люк меньшего размера, к примеру 40х60. В этом случае 40см по горизонту, 60см по вертикали. Но при этом у нас увеличится размер выступа плитки за пределы дверцы. Производитель данной модели не рекомендует выпуск наклеиваемой плитки, со стороны петли, более чем на 5см, но возможно, если нет другого выхода, увеличить это расстояние до 12см, при этом необходимо более аккуратно открывать( эту информацию мы получили связавшись с продавцом и получив от него консультацию). Вот какой вид (сзади) будет после установки люка 40х60

У нас получилось, что выступ плитки со стороны петли увеличился с 2.5 см до 5см,а с противоположной стороны, с 2.5 см до 10, что также полностью укладывается в технические рекомендации по установке, от производителя (площадь наклеенной плитки более 60% прилегает к дверцы люка, а плитка выступающая со стороны петли 5см, что также допускается производителем).

Как правильно подобрать нажимной люк под плитку-оказывается в этом нет ничего сложного!!!

Если Вы не смогли найти нужный размер и Вам необходим нажимной люк под плитку нестандартного размера, Вы можете проконсультировавшись с продавцом, заказать изготовление нужного Вам размера, по индивидуальному заказу, многие производители изготавливают люки, практически любых размеров.



luke.by

Люк для ванной под плитку своими руками, размеры люков (фото, видео)

Домовладельцы обычно очень серьезно подходят к обустройству ванной комнаты, подолгу выбирая подходящий дизайн, устойчивые к повышенной влажности отделочные материалы и мебель. Чтобы не портить интерьер помещения видом труб, все коммуникацию прячут внутри специального короба, скрытого от глаз слоем гипсокартона, штукатурки декоративного покрытия.

Однако, такая конструкция осложняет доступ к оборудованию для контроля состояния и ремонта своими руками. В случае протечки или поломки отсутствие прямого выхода к коммуникациям приводит к ненужному промедлению, усиливающие негативные последствия происшествия. Чтобы в любой момент иметь доступ к трубам, вентилям и счетчикам, спрятанным внутри гипсокартонного короба, необходим специальный люк для ванны.

Функции

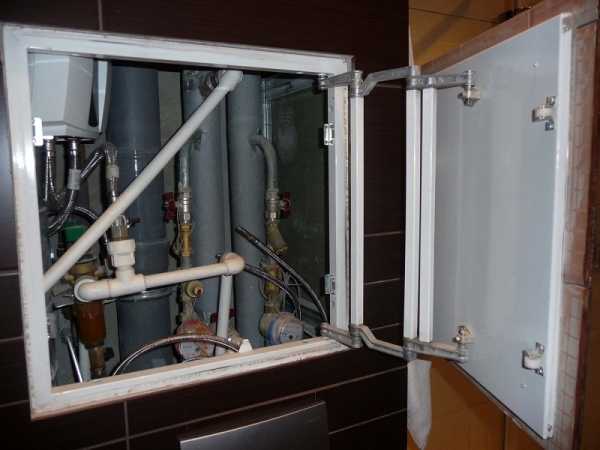

Люк для ванной – специальное устройство, которое устанавливают в стенку гипсокартонного короба, маскирующего трубы, приборы учета расхода воды, вентили и другое сантехнического оборудования. Он представляет собой небольшую дверку, открывая которую можно быстро получить доступ к коммуникациям, не нарушая целостности отделки. После установки на люк приклеивают керамическую плитку, обои или покрывают краской в тон стенам ванной комнаты, чтобы сохранить целостность интерьера. Это механизм используют, чтобы:

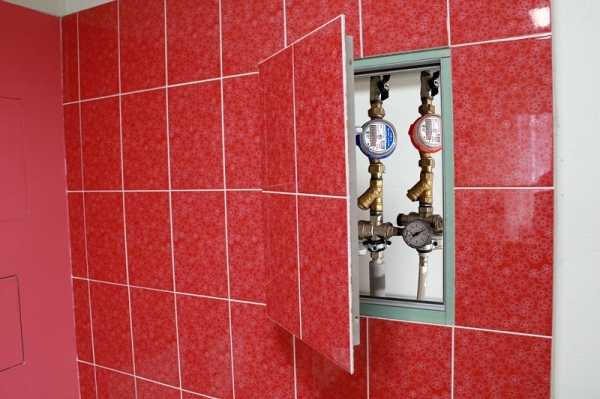

1. Всегда иметь доступ к приборам учета горячей и холодной воды для снятия показателей с счетчиков и контроля за их работой.Легкий доступ к датчикам и трубам
2. Оперативно устранить своими руками причины протечек и поломок в канализационной или водопроводной системе ванной комнаты.
3. Организовать компактное, не бросающееся в глаза место для хранения бытовой химии, медикаментов или других хозяйственных нужд.
4. Получить доступ к сифону под ванной его для прочистки и обслуживания.

Важно! Люки изготавливают из стали, пластика или дерева, обработанного антисептическим и влагоотталкивающим составом. Чтобы дверка оставалась незаметной и сливалась со стеной, на нее приклеивают керамическую плитку или другой материал, используемый для отделки помещения.

Разновидности

Разные модели сантехнических люков отличает размер, форма и прежде всего механизм закрывания. Выбор подходящего лючка выполняют в соответствии с функциями, габаритами короба и формой декоративной плитки, используемой для отделки стен. Достоинство этого устройства в том, что установить любую модель можно своими руками согласно инструкции. Различают следующие виды сантехнических лючков по способу открывания:

• Распашные. Они представляют собой устройство с распашными дверками, открывающимися в стороны. Фиксация дверных створок происходит с помощью магнитов, присосок или поворотных ручек, а открываются они легким движением на себя. Сантехнические люки распашного типа обладают простейшей конструкций, поэтому редко ломаются, недорого стоят, и легко устанавливаются своими руками. Недостатком этой модели считают то, что для открывания дверок требуется достаточно много места.Распашной люк

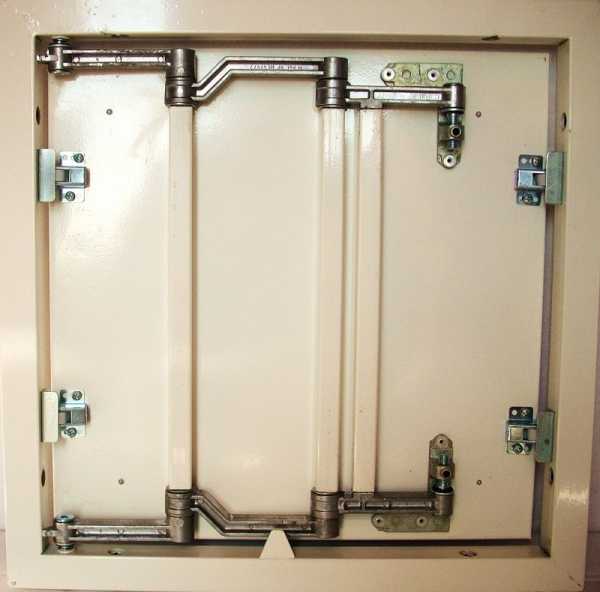

• Сдвижные. Такие модели также оснащаются двумя дверками, которые при открывании сначала выдвигаются вперед, а только потом распахиваются. Открываются сдвижные лючки легким нажатием на дверцу, которое приводит в движение механизм. Стоят такие устройства дороже, чем обычные, но они лучше подходят для установки в случае труднодоступности короба, когда места для открывания распашных створок недостаточно. Если на такой люк приклеить керамическую плитку, он полностью сольется со стеной, став невидимым.Сдвижная модель люка
• Нажимные. Люк под ванну нажимного типа открывается при помощи пружинного механизма, выталкивающего дверки вперед. Простота открывания и различные размеры таких моделей делают их оптимальным вариантом для оборудования ревизионных отверстий для коммуникаций. Нажимной люк без использования специальных инструментов, своими руками открывается за считанные секунды, открывая доступ в недра короба, чтобы устранить поломку или протечку.Нажимной люк

Учтите, что при выборе лючка необходимо учитывает размеры и частоту открывания ревизионного окна. Распашные и нажимные модели выдерживают большее количество срабатываний, поэтому служат дольше, реже ломаются.

Материал и размеры

Сантехнические лючки для короба в ванной комнате изготавливают из различных материалов, устойчивых к повышенной влажности воздуха, перепадам температуры и контакту с водой. Наиболее надежными и долговечными считают модели из стали, но стоят они достаточно дорого. Пластиковые лючки характеризуются низкой прочностью, поэтому они имеют небольшие размеры и самые простые механизмы открывания. К материалу, из которого производится изделие, предъявляются следующие требования:

1. Устойчивость к повышенной влажности. В ванной комнате не избежать контакта с водой, даже внутри короба изделие не защищено от влажного воздуха, поэтому материал не должен вступать в окислительные реакции с кислородом. Пластиковые модели обладают наилучшей влагостойкости.Пластиковый люк
2. Прочность. На дверку люка приклеивают керамическую плитку, маскирующую конструкцию, поэтому он должен выдерживать большой вес, не деформируясь. В этом показателе модели из стали намного опережают более дешевые пластиковые.Люк под плитку
3. Обрабатываемость. Чтобы спрятать дверку ревизионного сантехнического люка, на него наносят слой шпаклевки, окрашивают или своими руками приклеивают декоративную плитку. То есть материал выбирают так, чтобы он подходил к выбранному типу отделочного материала.

Обратите внимание! Размеры ревизионного отверстия выбирают, исходя из назначения, габаритов оборудования, спрятанного внутри короба, и специфики отделочного материала.

Минимальный размер лючка составляет 10х10 см, он позволяет лишь посмотреть и зафиксировать показатели счетчика. Самые большие сантехнические люки имеют размер 180х200 см, но они используются только в важных коммуникационных узлах, где ремонт и устранение поломок выполняется вдвоем или втроем.

Читайте также:  Мозаика в ванной комнате — что нужно знать

Требования к конструкции

Ревизионный люк под ванну – простое сантехнического оборудование, установку которого можно без труда выполнить своими руками. Чтобы он прослужил долго, необходимо выбрать качественную модель в соответствии с размером отверстия, габаритами приборов, вмонтированного внутри короба, а также частоты открывания дверок. В целях безопасности обслуживания к конструкции предъявляются следующие требования:

• Ревизионный люк должен быть достаточно прочным и хорошо закрепленным. Он должен выдерживать вес дверцы, открываемой с усилием.Схема монтажа люка
• Во время установки лючка важно строго выдерживать горизонтальные, вертикальные линии, не допускать перекосов. Для контроля за правильностью монтажа удобнее пользоваться лазерным строительным уровнем.
• Дверки люка должны иметь плавный ход и достаточно места для полного открывания, иначе в экстренной ситуации устранить поломку оборудования быстро не получится.
• К гипсокартона лючок прикрепляют дюбелями или саморезами, а на керамическую плитку можно своими руками приделать этот прибор только с помощью анкерных болтов.
• На дверки лючка керамическую плитку приклеивают плиточным клеем или жидкими гвоздями.

Ревизионный сантехнический лючок – незаменимое приспособление, с помощью которого осуществляется постоянный доступ, контроль и обслуживания приборов, вмонтированных в стену ванной комнаты или в специальный короб.
