толшина изоляции, марка стали. Как не прогореть?

Содержание:

Интересно, как бы отнёсся создатель знаменитого бутерброда к тому, что через много лет это название будет использоваться в самых неожиданных местах.

Понятие сэндвич давно не ограничивается кулинарной тематикой, сегодня это, скорее, технология производства, подразумевающая многослойность изделия. И одно из таких изделий – сэндвич дымоход. Уже несколько лет он занимает лидирующие позиции среди всех типов дымоходов, но, несмотря на это, до сих пор многие считают, что дымоход сэндвич, своими руками установить очень сложно. В этой статье мы постараемся развеять это заблуждение и поможем разобраться, как правильно подобрать и рассчитать дымоход.

Что это такое

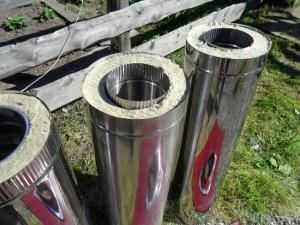

По сути, это две трубы разного диаметра, вставленные друг в друга и разграниченные прослойкой из термостойкой базальтовой ватой. Некоторые умельцы, уже много лет назад наладили собственное производство дымоходов сэндвич в домашних условиях, но тогда оно значительно усложнялось необходимостью использования в качестве утеплителя стекловаты, которая имела целый список недостатков.

Сегодня такой проблемы нет, и термостойких утеплителей огромное множество. А значит, организовать самостоятельное производство сэндвич дымоходов вполне возможно. Единственная сложность – это центровка труб и их надёжная фиксация, хотя даже крупные изготовители часто пренебрегают этим и в процессе установки могут возникнуть определённые трудности.

Чтобы понять, что такое дымоход из труб сэндвич, можно посмотреть видео в этой статье

Выделим несколько существенных преимуществ многослойного дымохода.

Почему сэндвич?

  • Благодаря использованию нержавеющей стали, срок службы дымохода сэндвич значительно выше, чем у одностенного.
  • Устойчивость базальтовой ваты к низким температурам значительно сокращает образование конденсата на внутренних стенках.
  • Сэндвич дымоход греется значительно меньше, поэтому защита в местах прохода через перекрытия может быть более лёгкой.
  • На нержавейки меньше образуется нагар, поэтому дымоход сэндвич для твёрдотопливных котлов – идеальный вариант.
  • Установка дымохода сэндвич проходит в кратчайшие сроки, и не требует специальных навыков.
  • Нержавейка, практически не подвержена гниению и ржавчине, благодаря чему, дымоход прослужит гораздо дольше, даже если устанавливается снаружи помещения.

Как видно, подобные дымоходы можно использовать в любых помещениях, но важно знать несколько нюансов. Например, сэндвич дымоход для бани должен отличаться по диаметру оттого, что используется в доме. Чтобы чётко понимать какие должны быть параметры к разным печам, приведём таблицу:





Тип печи

Средняя температура. С0

Толщина слоя утеплителя. мм

твёрдотопливная

250-650

50-100

Жидкотопливная

100-300

от 25

газовая

100-200

от 25

Помимо приведённых данных, нужно учитывать температуру поверхности трубы, это особенно важно, если дымоход проходит внутри помещения и есть вероятность касания. И это ещё один плюс при выборе, какой будет устанавливаться дымоход, одностенный или сэндвич.
















Температура дымовых газов, С0

Температура внешнего кожуха, С0 в зависимости от толщины утеплителя

30 мм

50 мм

80 мм

100 мм

100

47

35

30

25

150

54

40

35

30

200

62

45

40

35

250

72

50

45

40

300

82

60

50

45

350

90

70

55

45

400

100

75

60

50

450

115

80

70

55

500

130

90

75

60

550

140

100

85

65

600

160

110

90

70

650

170

120

95

80

700

200

135

100

85

Важно! Сэндвич дымоходы овальные имеют те же показатели, что приведены в таблице, разница только во внешнем виде.

Помимо приведённых выше параметров, сэндвич дымоходы могут отличаться и по маркировкам нержавеющей стали. Именно из этого складывается их цена и основные характеристики, влияющие на долговечность.

Существует шесть марок стали, каждая из которых обладает своим набором качеств. Ниже приведена таблица с маркировками и особенностями каждого варианта.








Марка стали.

Общие технические параметры.

310S

прочная марка, с приделом в 1000 с0 .

321

повышенная прочность, до 800 градусов

316

добавки никеля и молибдена.

439

Используется для газовых котлов.

304

Сплав с высокопрочным с титаном.

430

Марка без усиливающих добавок.

Теперь, когда необходимые параметры дымохода определены, и всё закуплено, можно приступать к монтажу своими руками.

Монтаж

Сборка сэндвич дымохода, как и любого другого, начинается от печи, куда подсоединяется специальный переход. Он необходим, потому что температура вблизи печи значительно больше, чем на удалении.

Патрубок печи промазываем термостойким герметиком, после чего одеваем переход и плотно стягиваем его хомутом. Далее, переходим к установке колена.

Если мы говорим о проходе труб по дому, то в районе поворотного колена необходим опорный кронштейн для сэндвич дымохода. Он фиксируется к стене с таким учётом, чтобы колено было слегка наклонено наружу, достаточно трёх градусов, это делается для того, чтобы скапливающийся конденсат, не попадал в печь, а скапливался в повороте, где под высокими температурами происходит его испарение.

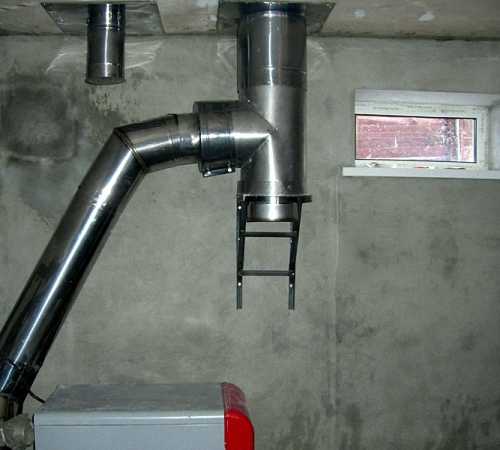

Кстати, если использовать колено, как изображено на фото, то угол наклона не требуется, так как оно изначально оснащено «отстойником».

Когда колено зафиксировано, устанавливаем первый прямой сегмент. Важным нюансом на данном этапе является то, как соединяются трубы. Первые два соединения должны быть в последовательности, когда следующая труба одевается на предыдущую, а не наоборот.

Такое соединение позволяет дыму беспрепятственно уходить по дымоходу, а стыки между трубами его не останавливают.

Фиксация стояка должна быть не реже, чем через два метра, но если потолки в помещении невысокие, то можно обойтись и без дополнительных крепежей.

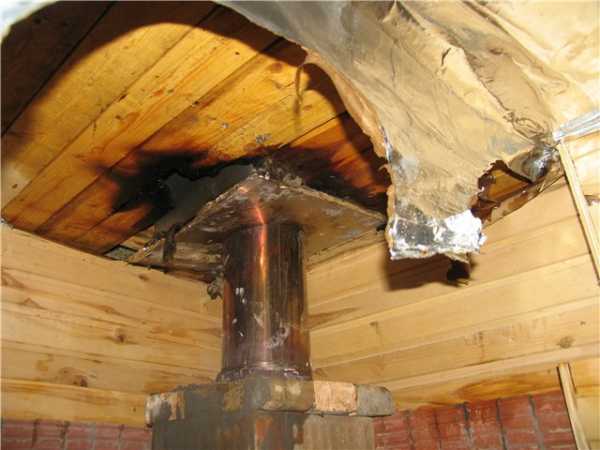

Проход через перекрытия

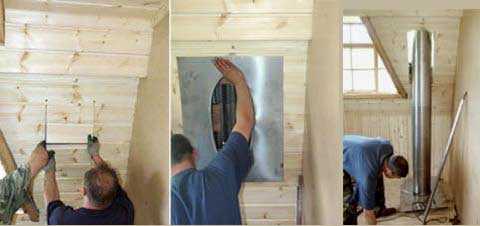

Для того чтобы создать дополнительную защиту перекрытия, в отверстие вставляется короб из оцинковки, через который и пропускается труба. В пустое пространство можно заложить дополнительный утеплитель, если в нём есть необходимость.

Далее, дымоход проходит через второй этаж или мансарду, здесь при необходимости можно установить несколько поворотов, но главное, чтобы их общее количество не превышало три штуки. В противном случае дым получит дополнительные препятствия, и нагар на внутренних стенках будет скапливаться значительно быстрее.

Далее, делается проход через кровлю, и тут важно помнить один существенный нюанс – в зависимости от того, сколько поворотов делает сэндвич дымоход, размеры всей конструкции могут меняться, но общая высота от земли не может быть меньше пяти метров. Только так можно обеспечить постоянную сильную тягу в любую погоду и время года.

Проход через крышу

Как и в случае с перекрытиями внутри дома, в кровле тоже необходимо устанавливать дополнительную защиту. В специализированных магазинах водяных топок можно подобрать наклонный короб, угол которого будет соответствовать кровле.

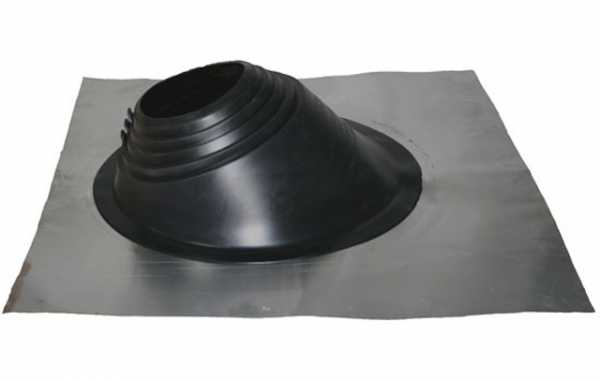

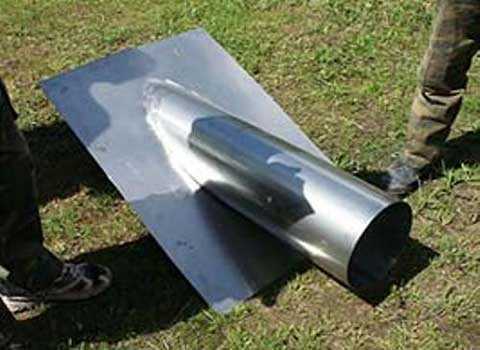

Такое приспособление с наклоном называется – «крыза», делается она из той же самой нержавейки, что и дымоход, но если подходящий угол наклона подобрать не удалось, можно воспользоваться универсальным вариантом, который называется – «мастер-флеш».

Края крызы заправляются под материал кровли, а благодаря прочной резине, мастер-флеш не требует герметизации в месте соединения с трубой.

Монтаж подходит к концу, а наглядно, поможет понять, как происходит сборка дымохода сэндвич, видео инструкция

Монтаж над кровлей

Сэндвич дымоход своими руками практически готов, осталось рассчитать высоту трубы, как показано на схеме выше, и закрепить зонтик, препятствующий попаданию осадков внутрь.

Как видно, ничего сложного нет, но каждый описанный этап очень важен, и не может игнорироваться. Неправильная установка может привести к плачевным последствиям, поэтому ниже показана подробная схема сборки дымохода сэндвич:

Какой бы дымоход своими руками, сэндвич или одностенный не монтировался, схема остаётся неизменной, меняются только требования пожарной безопасности, которые у многослойной трубы не так значительны, из-за более низкой температуры на поверхности.

< – Рассчитать керамический дымоход он-лайн ( нажми на рисунок слева < -)

fireplace.su

Монтаж сэндвич трубы для дымохода: утепленные из нержавейки

  • Особенности конструкции
  • Устройство и габаритные размеры дымоотвода
  • Некоторые тонкости установки двустенных дымоходов
  • Основной функцией дымохода является образование естественной тяги и вывод продуктов сгорания, когда используется печное или газовое отопление. Практически именно от его конструкции, качества производства и грамотности монтажа во многом зависит эффективность системы отопления и ее безопасность в целом. Поэтому так важны его долговечность, прочность, максимальное соответствие условиям эксплуатации и пожаробезопасность.

    Пожалуй, этим параметрам лучшим образом соответствуют дымоходы сэндвич. При использовании конструкции из нержавейки дымоотвод получается двусторонний. Это дает определенные преимущества над односторонними конструкциями:

    • больше соответствует требованиями пожарной безопасности;
    • обеспечивает более качественную теплоизоляцию;
    • ее двусторонняя конструкция снижает вероятность образования конденсата на поверхности изнутри, улучшая тем самым параметры тяги.

    При этом монтаж сэндвич трубы для дымохода довольно простой и под силу одному человеку.

    Особенности конструкции ↑

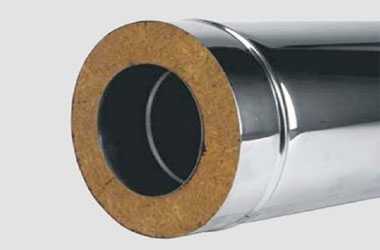

    Они состоят из двух труб: внутренней и наружной, с проложенным между ними теплоизоляционным слоем. Обычно это базальтовое негорючее волокно толщиной 25-60 мм. Внутреннюю изготавливают из стали (чаще нержавеющей), а внешнюю – из меди, латуни, той же нержавейки либо другого материала. Оцинкованные желательно не использовать, поскольку они меняют свое сечение при нагревании и охлаждении.

    На заметку

    Единственной проблемой при укладке утеплителя является нахлест с подрезом в полтолщины и перехлест в 100 мм, что создает определенные неудобства при монтаже.

    Одним из лучших на сегодня вариантов из нержавейки является теплоизолированная сэндвич труба для дымохода Вулкан с трехслойной конструкцией:

    • внутренняя из нержавеющей стали – кислотоупорная и жаропрочная,
    • базальтовая вата – выдерживает нагрев до примерно 750°,
    • внешняя из нержавеющей аустенитной стали – обеспечивает жесткость каркаса и удерживает геометрию дымопровода.

    В последнее время набирают популярность эмалированные дымоходы сэндвич. По сравнению с обычными их максимальный температурный порог выше – до 900° C. Эмалированный вариант изготавливают из специальной стали в 0,5 мм, покрытой с обеих сторон стеклянной эмалью. Благодаря уникальным свойствам эмалированного покрытия эти дымоотводы не подвержены воздействию конденсата, который образуется на его стенках. Значительно улучшается также проводимость, то есть одновременно увеличивается КПД самого отопительного прибора. Как показывает практика, надежность и долговечность двухстенного дымоотвода этого типа увеличивается в несколько раз. Стоит также отметить, что  покрытые черной эмалью, они имеют эстетичный вид и прекрасно вписываются в любой интерьер.

    Устройство и габаритные размеры дымоотвода ↑

    Монтаж начинают после определения его сечения и длины

    Сечения ↑

    Сечение напрямую зависит от тепловой мощности прибора и должно соответствовать СниП. Наиболее оптимальные значения выбирают согласно следующим рекомендациям:

    • тепловая мощность до 3,5кВт – 0,14 х 014 м,
    • при 3,5–5,2 кВт – 0,14 х 0,2 м,
    • при 5,2–7 кВт – 0,14 х 0,27 м.

    В случае круглого поперечного сечения трубы, оно по площади должно быть эквивалентно прямоугольному.

    Дымоходы сэндвич из нержавеющей стали: размеры

    Длину рассчитывают, исходя из следующих положений СниП.

    • Высота должна начинаться от 500 см.
    • Дымопровод должен быть выше конька дома самое меньшее на 50 см.
    • Если для кровли использован горючий материал, высота его вывода от парапета или конька должна составлять 1–1,5 м.

    Важно

    Если пристройка дома выше него, то дымопровод обязательно следует выводить выше пристройки. То же справедливо и в случае более высоких близ стоящих зданий.

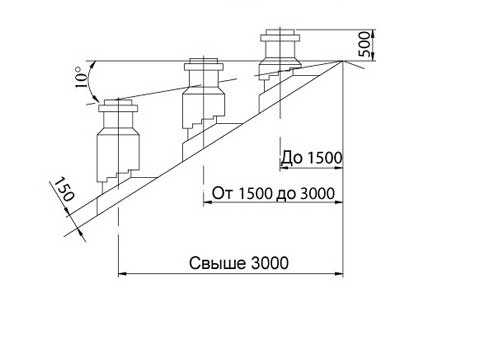

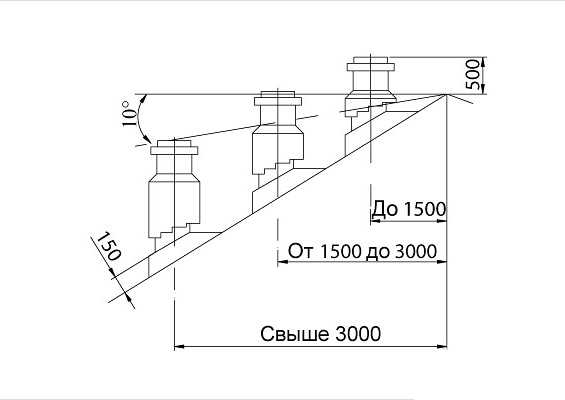

    Конструкция может возвышаться над крышей:

    • плоская крыша – от 500 мм,
    • труба находится на расстоянии не больше 1,5 м от парапета или конька – от 500 мм,
    • расстояние от нее до конька составляет 1,5–3 м – не ниже последнего,
    • при расстоянии до конька, начиная с 3 м  – не ниже, чем линия, проведенная вниз от последнего под углом 10°.

    Внимание

    Чем ниже будет расположена труба по скату крыши, тем больше она должна возвышаться над ее поверхностью.

    Некоторые тонкости установки двустенных дымоходов ↑

    • Сэндвич дымоход этого типа  всегда устанавливают  по направлению снизу вверх.
    • Соединение отдельных деталей – раструбное, то есть один элемент вставляется в другой.
    • Если он будет работать при избыточном давлении, то дополнительно используют герметизирующие муфты.
    • Первый фрагмент дымоотвода соединяют с патрубком отопительного прибора.
    • Хотя это и утепленные дымоходы сэндвичи, однако в некоторых местах, например, балках или перекрытиях, может возникнуть необходимость дополнительной защиты.

    Некоторую сложность может вызвать проход конструкции через крышу. Рассмотрим этот вопрос подробнее.

    Проход через крышу: как сделать правильно ↑

    Безопасный выход дымоотвода наружу обеспечивают при помощи специального элемента – крышной разделки. Выполненное из металла изделие не дает соприкоснуться трубе к конструкциям крыши.

    Совет

    Крышная разделка подбирается под угол наклона крыши. Есть и стандартные – под наклон крыши 15-35° или 35-55°.

    • Сначала намечают место, через которое  дымоотвод пройдет через крышу. Наносят разметку маркером или карандашом, еще раз проверяют и делают с внутренней стороны отверстие в кровле. Размеры отверстия должны позволять дымоотводу свободно проходить через нее.

    • Для герметизации изнутри крепят подкрышный лист, а снаружи устанавливают крышную разделку. Угол регулируют за счет ее конусной части. Края же заводятся или под конек, или под кровельный лист.

    • После закрепления регулируемого фартука, который герметизирует место стыка дымоотвода и разделки, можно приступать к установке следующего элемента.Так завершают проход дымохода через кровлю. Затем наращивают трубу до нужной длины и устанавливают на его конце зонтик, чтобы уберечь его от осадков.

    Рекомендуем

    Сэндвич дымоход нужно собирать таким образом, чтобы в месте его прохождения через крышу не образовались стыки, которые представляют собой потенциальную опасность.

    © 2019 stylekrov.ru

stylekrov.ru

Характеристики и размеры сэндвич труб для дымохода: описание и возможные размеры, способы установки и полезные советы по выбору и монтажу

Сэндвич трубы для дымоходов: размеры и установка

Очень часто неправильно устроенный печной дымоход создаёт опасность пожара в жилом доме. Продукты сгорания топлива не полностью удаляются из помещения и становятся причиной угарного отравления организма. Иногда из-за пренебрежения технологическими особенностями работы происходит задымление и получается обратная тяга.

Стальные дымоходы и их свойства

Имеется много разновидностей материалов для устройства дымохода в частных домах. Трубы разделяются в зависимости от назначения и функциональности.

  • Стальные трубы с одной стенкой предназначены для временного использования в качестве отвода при подключении печей и газовых котлов, ремонтных работах части дымового канала и для вставки в кирпичные дымоходы.
  • Коаксиальные трубы отвода дыма сконструированы так, что одновременно могут отводить продукты горения и нагнетать свежий воздух для горения очага. Труба состоит из двух оболочек, отток дыма происходит по внутренней трубе, а воздух поступает в промежутке между двумя секциями. Дымоход из подобных труб устраивают, если для работы котла нужен кислород.
  • Двустенные стальные сэндвичи дымоходов устраивают для более эффективного функционирования дымового канала. Конструктивной особенностью является две трубы помещённые одна в другую, между которыми предусмотрен утеплитель. Толщина тёплой прослойки предупреждает образование капель конденсата на стенках трубы, и тем самым продлевает срок службы.

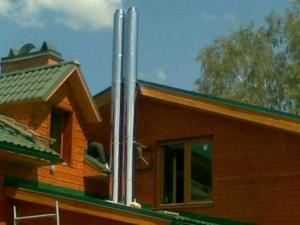

Сэндвич для дымохода

Утеплённые двухслойные трубы позволяют внутренней части нагреваться максимально быстро и способствуют эффективному отводу дыма из очага горения. Устраиваются снаружи здания в тех случаях, если выполнить внутреннюю разводку дымохода не представляется возможным.

Установку сэндвича дымохода можно заказать специализированным строителям, но если разобраться во всех тонкостях технологии, то можно выполнить монтаж дымового канала самостоятельно.

Положительные характеристики сэндвича для печного дымохода

  1. Относительная лёгкость возводимой конструкции сэндвича для дымохода не требует создания основания, как из кирпича или керамики.
  2. Работа по устройству дымового канала может выполняться в любой сезон года.
  3. Монтаж дымохода можно выполнять для удаления дыма от котлов на любом топливе.
  4. Сэндвич дымоход из нержавеющей стали изготавливают из металла высокого качества, иногда для прочности добавляют титановые примеси. Элементы для жёсткого температурного режима делают с толщиной стенок до 1 мм, они не деформируются и прекрасно работают даже при 650ºС.
  5. Монтаж печного дымохода из нержавеющей стали производится легко, предусмотрено большое количество соединительных элементов, которые обладают теми же качествами, что и сами трубы. Сэндвич трубы являются универсальным материалом, позволяющим устраивать дымоходы любой сложности и конфигурации.
  6. Эффективно снижают потери тепла, не портятся из-за образования конденсата на стенках.
  7. Внутренняя часть канала не подвергается действию наружных природных условий.
  8. Не требует постоянных ремонтов и замен, кроме чистки от сажи.
  9. Не создаёт при тяге дыма дополнительных шумов и гудения, является экологически чистой конструкцией.

Как выбрать сэндвич для дымохода

При покупке элементов отвода дыма требуется наличие заводского сертификата с описанием его характеристик, к которым относят наименование категорий котлов для возможного подключения, гарантийный срок и виды топлива. При отсутствии сертификата воспользуйтесь правом покупки в другом месте.

Для мастеров, желающих создать отвод дыма своими руками в наличии должна быть подробная инструкция .

Обращают внимание на нержавеющую сталь, из которой выполнен сэндвич. Качество этого материала влияет на срок службы и сопротивление высоким температурам.

Теплоизолятор внутри полости должен выдерживать до 650º без деформации.

Для котлов на твёрдом топливе приобретают изделия с соединением швов лазерной сваркой и внутренней трубой из нержавейки. Для котлов с применением газового топлива допускается соединение элементов при помощи метода катания и полости внутри каждой из оцинковки.

Наружные элементы могут быть выполнены из оцинкованной стали, полиэстера, латуни, нержавеющего металла.

Размеры сэндвичей из нержавеющей стали

При покупке труб требуется учитывать диаметр выхода патрубка из котла. Соответствующий показатель трубы не должен быть меньше его. Сэндвич труба должна одеваться на вывод.

  • Диаметры внутренних труб имеются в продаже: 110 мм, 115 мм, 120 мм, 150 мм, 200 мм и до 300 мм включительно.
  • Длина отрезков сэндвичей в продаже полметра и один метр.
  • Толщиной стенки внутренней трубы изготавливают 0,5 мм и 1 мм.
  • Внешний диаметр выпускают от 200 мм до 430 мм.
  • Уголки для поворота продают на 90º. Тройники на 90º и 135º.
  • Толщина внутреннего утеплителя колеблется от 4 см до 6 см.

Особенности установки дымоходов

Двустенные сэндвичи решают проблему образования конденсата на стенках дымохода в холода за счёт утеплителя, включённого в конструкцию. Такая изоляция предотвращает образование сажи на внутренней поверхности и увеличения срока эксплуатации.

Чтобы облегчить монтаж сборной конструкции, выпускаются фасонные части для соединения, поворота канала и других функций.

Разновидности элементов для сборки

  1. Основная протяжённость дымохода выполняется отрезками длиной в 1 и 0,5 м.
  2. Горизонтальные участки (лежаки) соединяются при помощи ревизионных тройников для ликвидации засорённости трубы.
  3. Тройник для сбора конденсата и очистки внутренней полости устанавливается в начале вертикального участка канала. Часто это происходит сразу после выхода дымохода на наружную сторону здания. Один из выходов тройника выполняется открывающимся на резьбе для удаления конденсационной влаги.

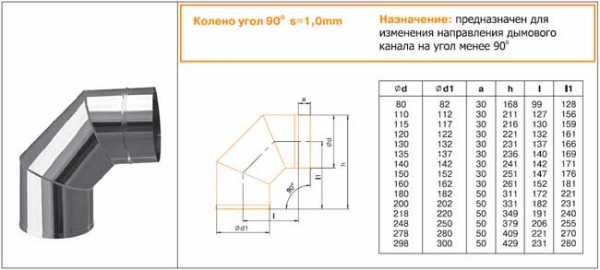

  4. Уголки для устройства поворота дымохода на 90º изготавливаются из материалов трубы и утепляются прослойкой изолятора.
  5. Компенсатор для плавного изменения линейных размеров сэндвича при перемене температур. В высотных зданиях устанавливается на каждом перекрытии, а в одноэтажных над перекрытием.
  6. Конструкция примыкания к кровле разработана как один узел и служит для оформления выхода канала дымохода на кровлю.
  7. Узел для устранения протекания в выходном отверстии кровли. Монтаж выполняется вокруг дымохода.
  8. Наконечник, чтобы предохранить отверстия канала от мусора, снега и пыли.

Как правильно собрать дымоход

Наружная сборка. Первый шаг — горизонтальный участок трубы от котла. Сэндвич из стали присоединяется к патрубку дымохода с использованием фасонных готовых элементов, которые крепятся друг к другу хомутами и обжимаются. На середине расстояния горизонтального участка вставляется тройник для ревизии.

Соединение последующей трубы выполняется надеванием на предыдущую. Менять порядок нельзя. иначе дым будет поступать в помещение.

Горизонтальную часть трубы понижают от котла на 3−5 см, чтобы конденсат не попадал в котёл.

В мете прохода сэндвича через стену выполняется изоляция из негорючих материалов. Если труба проходит через деревянную стену, то её дополнительно обматывают слоем асбеста. В кирпичных, бетонных и глиняных стенах достаточно изолировать просвет монтажной пеной для наружных работ.

Соединять трубы сэндвичи в месте выхода через стену нельзя. При случайном попадании на это место, делается обрезка трубы до прохода, затем в стену заделывается целый участок сэндвича.

После выхода дымохода из стены на улицу сразу ставят тройник для сбора конденсата, затем устраивают поворот трубы вверх. Крепление сэндвича на стену выполняется присоединением к несущей ферме, которая монтируется дюбелями или анкерами .

Сборка дымохода выполняется на высоту над кровлей не меньше 0,5 м. Фиксация трубы делается через каждые пару метров, но иногда для недопущения искривления и провисания дымохода крепление выполняется чаще.

Возвышение трубы над крышей напрямую зависит от близости конька к выходу дымохода на поверхность. Если труба возвышается более 2 м, то делается дополнительное крепление её к кровле при помощи металлического троса для придания прочности конструкции.

Устройство внутреннего дымового канала

Все соединения выполняются аналогично наружной сборке, только особенное внимание нужно уделить проходу дымохода через кровлю.

Иногда для обустройства места прохода требуется изменение конструкции обрешётки кровли. Мешающие бруски вырезаются и переносятся в другое место. Если говорить о мешающих балках и стропилах, тогда их нарушать не рекомендуется. В таком случае сдвигается место выхода трубы. Это относится к варианту, когда дымоход делается уже в готовом здании. В новостройках таких проблем возникнуть не должно.

Снизу к подготовленному месту прохода подставляется труба, а на неё сверху надевается специальный элемент патрубка. который закрепляется к кровельному покрытию при помощи саморезов. Место примыкания к кровле обрабатывается мастикой.

Элемент, в свою очередь, служит опорой для надевания наружной трубы. По периметру вся эта конструкция венчается специальной юбкой из нержавеющей стали. Закачивается сборка установкой оголовка дымохода. После этого осуществляется проверка тяги.

При устройстве дымохода из сэндвич трубы требуется учесть все мелочи, чтобы потом не терпеть неприятности от задымления или угарного газа. Особое внимание следует обратить на тщательную герметизацию стыков и соответствие труб по диаметру.

При выполнении всех правил установки дымоход будет долго служить верой и правдой.
