Таблица размеров швеллеров по ГОСТ 8240-89 и 8240-97

Уже не первое десятилетие швеллер используется как основная опора при строительных работах высотных домов. Многие строители-любители интересуются этим прокатом из черных металлов, поскольку он является доступной и качественной основой для дома.   Однако мало кто знает, как выбирать размеры швеллера, чтобы сделать качественную заготовку для будущего жилья.

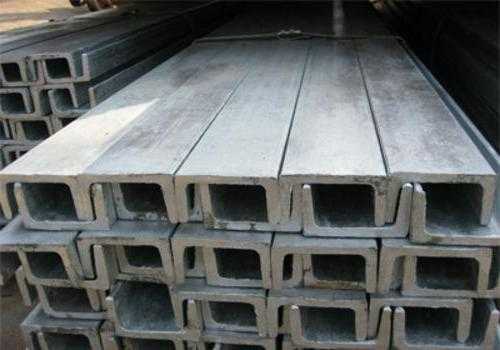

Швеллеры

Разновидность швеллера

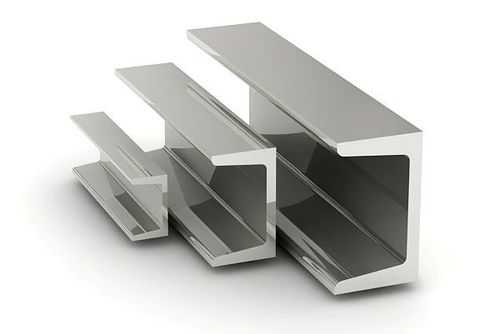

Швеллер имеет П-образный вид, это обеспечивает ему дополнительную прочность, позволяя выдерживать большие нагрузки при относительно небольшой массе. За счет таких свойств он является весьма популярным не только у государственных строителей, но и частных компаний-застройщиков.

Весь швеллер делится на горячекатаный и холодного проката. От способа изготовления зависит груз, выдерживаемый конструкцией, и ее внешний вид. Так, швеллер горячего проката отличается острыми углами, а у холодного – скругленные края. Связано это с тем, что второй вариант изготавливается при помощи сгибания листа, а не сваривания его частей, как при горячекатаном способе.

Помимо этого, швеллер имеет свой сортамент и обозначается буквами в соответствии со своим назначением:

  • П – горячекатаный профиль с параллельными полками.
  • У – горячекатаный профиль, но полки имеют уклон.
  • С – специальный профиль, выпущенный под индивидуальный заказ. Такой профиль создается не по ГОСТу, а по требованиям заказчика.
  • Л – легкий профиль, не рассчитанный на большие нагрузки. Предназначен для декоративных работ (закрыть коммуникации, быть направляющей для двери).
  • Э – экономичный профиль. На его производство используется меньше металла.
  • С и В – специальные маркировки. Такой швеллер используется только в машиностроении.

Все швеллеры отмечаются согласно ГОСТ, поэтому, выбрав профиль с одной из маркировок, можно быть точно уверенным, что он будет соответствовать ей.

Помимо этого, на каждом швеллере прописывается число от 5 до 40. Оно обозначает расстояние от внешних границ полок в сантиметрах. Так, число 10 говорит о том, что расстояние между внешними поверхностями равно 10 см, а 25 – соответственно, расстояние 25 см.

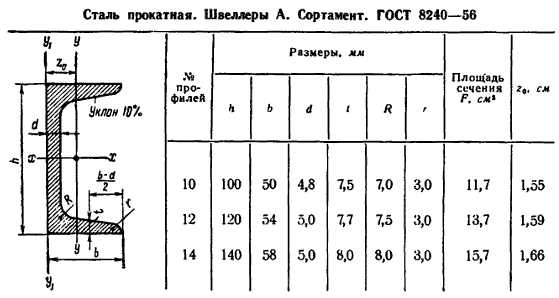

Все размеры швеллеров по ГОСТ представлены в таблице:

Таблица размеров швеллера с пометкой «эконом»:

Таблица размеров профиля с пометкой «легкий»:

Однако существуют размеры, наиболее востребованные среди строителей, и поэтому чаще заказываемые. Таковыми являются:

  • швеллер 10;
  • швеллер 12;
  • швеллер 16;
  • швеллер 20.

Однако в соответствии со своими характеристиками каждый швеллер используется в определенной сфере. Далее будет рассмотрен отдельно каждый экземпляр профиля.

Размеры швеллера 10

Незаменимый материал при строительстве любого дома. Широко используется в бетонных конструкциях. За счет небольших размеров полок, всего 10 см, имеет повышенную прочность. По этой причине крепится основной частью параллельно к несущей конструкции и перпендикулярно полками. За счет своей конструкции имеет большую жесткость. Широко используется при постройке сельскохозяйственных сооружений.

Размеры швеллера 12

Может использоваться там же, где и швеллер 10, но при этом имеет более прочную конструкцию. Благодаря этому прокат способен выдерживать серьезные нагрузки. При строительстве небольших домов может служить полноценной опорой. Активно используется в крупных постройках как дополнительная опора, в некоторых случаях как полноценная для заливки бетона. Способен выполнять роль стяжки, поскольку для этого требуется всего лишь просверлить несколько отверстий для болтов. Применяется в колоннах и большепролетных фермах.

Размеры швеллера 16

Достаточно крупный профиль. Имеет вес 14 кг на погонный метр. Широко используется в строительстве высотных домов. Изготавливается горячим прокатом. Имеет высокую прочность, поэтому используется в качестве каркаса для стен на высоких этажах. Может применяться для создания высотных рекламных щитов (высота которых выше 20-25 метров). Также данный швеллер используется при строительстве мостов. Однако его прочности недостаточно для использования в больших конструкциях. Его применяют в мостах средней длины, а также используют как полноценную опору для маленьких переправ.

Размеры швеллера 20

Размер конструкции позволяет использовать не только в проектах, где нужна повышенная жесткость, но и там, где здание испытывает динамическую нагрузку. Широко используется там, где присутствует циклическая нагрузка, другими словами, проект изначально предусматривает постоянную дополнительную нагрузку на опоры (любые высотные здания, где есть сильное движение грунта). Активно используется данный швеллер и в возведении раздвижных мостов. Часто применяется при строительстве башенных кранов.

Качество швеллера

В производстве швеллера различают три категории качества, которые зависят от точности производства и определяются буквами:

  • А – высокоточное производство;
  • Б – производство повышенной точности;
  • В – обычная точность.

Общие правила выбора

Помимо знаний об обозначении швеллера, необходимо понимать, в какой ситуации выбрать тот или иной вариант из сортамента. Будут рассмотрены варианты, когда нельзя использовать швеллер не по назначению, и случаи, когда его можно применить не по предписанию.

Каждый профиль разработан исключительно под свой фронт работ. Используя П20 в работах, предназначенных для П16 или П12, можно излишне нагрузить фундамент. Логично и обратное. Нельзя использовать швеллер, предназначенный для более легких конструкций, так как это сделает постройку аварийной и рано или поздно приведет к ее обрушению.

Обязательно нужно следить за буквенной маркировкой. Ранее уже было описано, что значит каждая буква, отмеченная на профиле.  Незнание или несоблюдение маркировки приведет к плачевным последствиям. Так, использование швеллера с маркировкой «Л» или «Э» в несущих опорах приведет к деформации строения. Нужно помнить, если сортамент по ГОСТу не устраивает, можно заказать профиль под свои требования.

Единственный случай, когда можно использовать больший профиль, чем необходимо, – это использовать швеллер в качестве опор для малых построек, таких как сарай или небольшой склад. Это необходимо для большей прочности конструкции.

metall.trubygid.ru

Швеллер 10П - размеры и площадь сечения по ГОСТу, вес и стоимость

Сортамент швеллера 10П —  разновидности горячекатаных заготовок, довольно обширный. Все характеристики отдельных образцов можно найти в ГОСТ № 8240 от 1989 года. Их довольно много – параметры полок и стенки (высота, ширина), радиусы кривизны и закругления и ряд других. Кого интересует более подробная информация, может изучить указанный документ самостоятельно.

Мы же рассмотрим лишь один вид швеллера – №10, причем те его параметры, которые имеют значение для непрофессионала.

Прежде всего, уточним, что собой представляет данное изделие. Швеллер 10П является одним из самых используемых в различных сферах, в том числе, и в индивидуальном строительстве (например, в качестве несущих опор). По сути, это металлический брус, имеющий специфический профиль.

Расшифровка обозначения

  • 10 – высота (в дм).
  • П – тип профиля, который напоминает соответствующую букву русского алфавита (его полки строго параллельны и расположены под прямым углом к стенке).

Параметры сечения

Все линейные размеры – в «мм».

  • Высота (h) – 100.
  • Ширина (b) – 46.
  • Толщина: стенки (s) – 4,5; полки (t) – 7,6.
  • Радиусы: кривизны ® – 7; закругления ® – 3,0.

Иногда нужно знать площадь поперечного сечения. Для швеллера 10П она составляет 10,9 см². Длина швеллера – в пределах от 4 до 12 м. Она может быть и больше, если производство такой заготовки согласовано с заказчиком.

Параметры профиля контролируются на любом участке швеллера, но не ближе 0,5 м от его торцов.

Все остальные данные, например, погрешности в зависимости от точности проката, понятны лишь специалистам, поэтому приводить их не имеет смысла.

Вес

На каждый м.п. – 8,59 кг. При условии, что плотность стали составляет 7,85 г/см³. Допустимые отклонения от указанного значения массы +3% и -5%.

Калькулятор расчета массы Швеллера горячекатаного:

Стоимость

Ориентировочная цена – в пределах 356 руб/м.п.

ismith.ru

Вес и размеры швеллеров :: SYL.ru

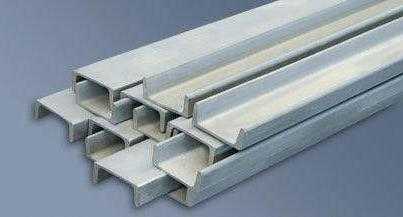

Швеллер - это одно из широко распространенных изделий металлопроката, которое представляет собой металлический профиль с П-образным по форме сечением. Используется для придания устойчивости и жесткости конструкциям. Вес и размеры швеллеров могут быть разными.

Область применения

Сегодня сфера использования такого вида металлопроката довольно обширна. Швеллер используют не только при строительных работах, но и в промышленности, станкостроении. Также нередко данное изделие применяется в машиностроении. Определенные типы швеллера позволяют собирать без применения сварки очень сложные металлоконструкции, что заметно сокращает срок их монтажа.

Кроме того, материал используют для армирования стен, возведения перекрытий, создания направляющих для грузоподъемников, водо- и газопроводов и пр.

Типы швеллеров

Сегодня российский строительный рынок предлагает более нескольких десятков разных видов швеллеров.

К наиболее распространенным, популярным и востребованным относятся такие типы материалов:

  • из горячекатаной стали;
  • специальный стальной;
  • швеллер гнутый равнополочный;
  • гнутый стальной неравнополочный.

Швеллеры из горячекатаной стали

Данный тип материалов изготавливают согласно всем указанным в ГОСТ 8240-89 требованиям из специальной стали, обладающей хорошей устойчивостью к достаточно низким температурам (почти до -71°С). Достигается это благодаря малому содержанию марганца и углерода. Такой швеллер рационально использовать в условиях, где прочие марки стали могут становиться очень хрупкими. Широко применяется на Крайнем Севере. Размеры швеллеров из горячекатаной стали следующие: высота полок варьируется в пределе от 50 до 400 мм, а их ширина - от 30 до 115 мм. Нужно отметить, что производятся изделия, у которых грани внутренних полок имеют уклон. Кроме того, внутренние грани могут быть параллельными друг к другу.

Швеллеры специальные стальные

Такой швеллер (ГОСТ 19425-74) используется в основном в машиностроении. Длина изделий варьируется от 4 до 13 метров.

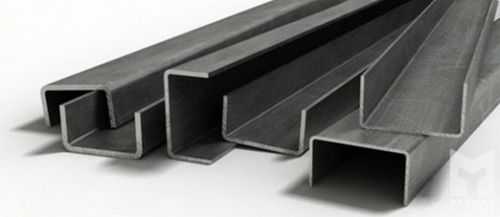

Швеллеры гнутые

Гнутый швеллер подразделяется на 2 подвида: равнополочный и неравнополочный. Производство первого осуществляется с учетом требований ГОСТ 8278-83 на специальном профилегибочном оборудовании. При изготовлении используется холоднокатаная или горячекатаная сталь.

Гнутый неравнополочный изготавливается согласно требованиям ГОСТ 8281-80 на профилегибочном оборудовании из горячекатаной и холоднотянутой стали.

Швеллер гнутый в большинстве случаев используется на начальном этапе строительства (при возведении основы зданий).

Маркировка

Маркируется изделие при помощи цифр и буквенных обозначений. Например, 12У, 18П, где буква – форма и размеры швеллеров, цифры указывают на то, какое между наружными гранями данного изделия расстояние. Среди букв наиболее часто встречаются:

«У» - уклон внутренних граней;

«П» - означает, что у изделия параллельные грани полок;

«С» – обозначают специальный швеллер;

«Э» – это экономичные изделия с параллельными гранями полок;

«Л» – легкие серии изделий, имеющих параллельные грани.

Вес и размеры швеллеров

Вес изделий может варьироваться в зависимости от ряда факторов:

  • толщины основы;
  • ширины основы;
  • высоты граней полок;
  • длины изделия;
  • плотности, зависящей от материала изготовления изделий.

Размеры швеллеров разные: высота граней под уклоном или полок параллельных может составлять от 50 до 400 мм, толщина стенок основания варьируется в пределе от 4 до 15 мм.

Стандартная максимальная длина равняется 12 метрам, однако по согласованию заказчика и поставщика возможно изготовление более длинных изделий.

Вес швеллера может быть разным. В зависимости от способа производства применяются различные формулы расчета 1 п/м изделий.
