Размеры стандартных пластиковых окон – Стандартные размеры пластиковых окон по ГОСТ, нормативные размеры стеклопакетов

Виды пластиковых окон и их размеры

Согласно ГОСТ, размеры окон зависят от особенностей конструкции. То есть для каждого из основных типов окон существуют свои стандартные параметры. Различают следующие типы:

• глухое окно;
• поворотно-откидное одностворчатое;
• двустворчатое;
• трехстворчатое;

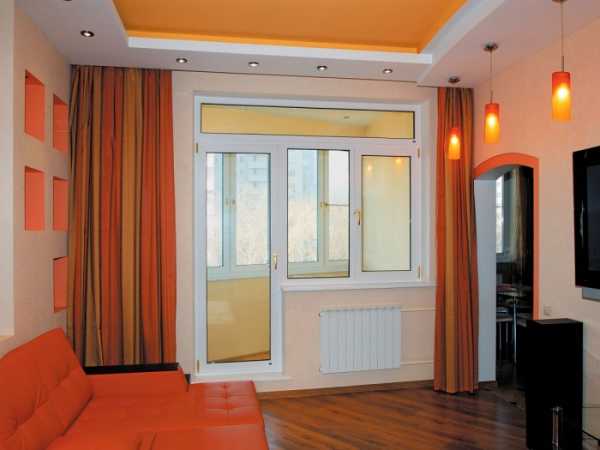

• балконное окно;
• окно с фрамугой.

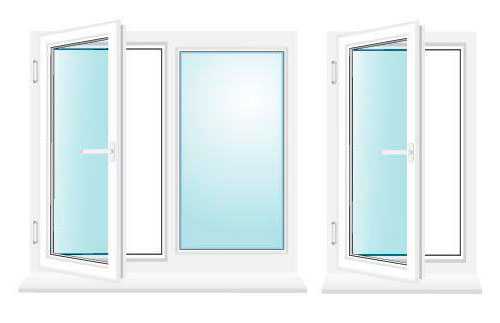

Фото: типы пластиковых окон по способу открывания створки

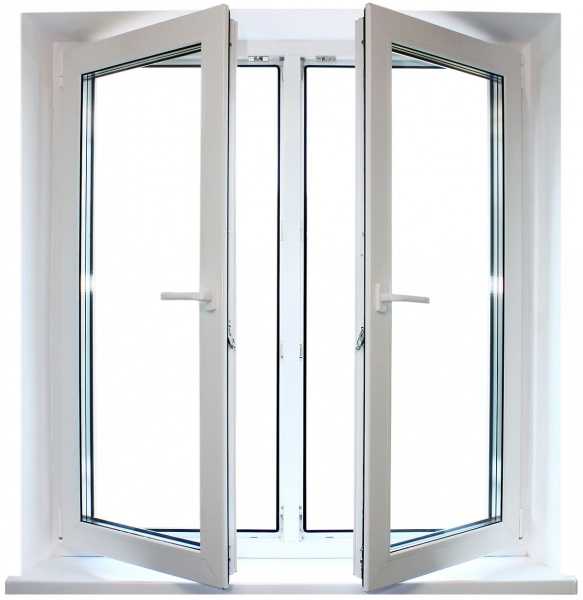

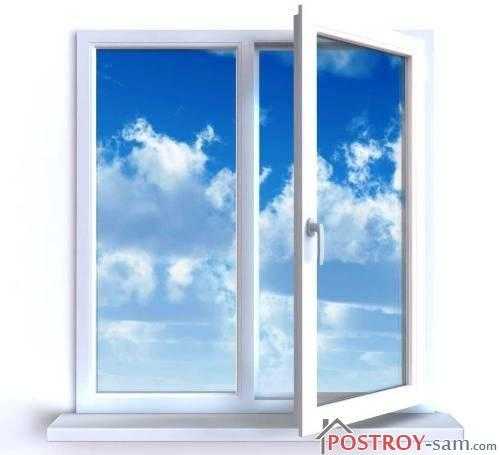

Самым популярным в современных домах вариантом является двустворчатое или трехстворчатое окно. Стандартные параметры двустворчатой конструкции составляют 130х140 см. Если размер окна в хрущевке или доме другого типа не совпадает с параметрами выбранного ПВХ окна, то его можно увеличить или уменьшить. Конечно, лучше всего подбирать такие габариты окна, которые будут максимально вписываться в ваш оконный проем.

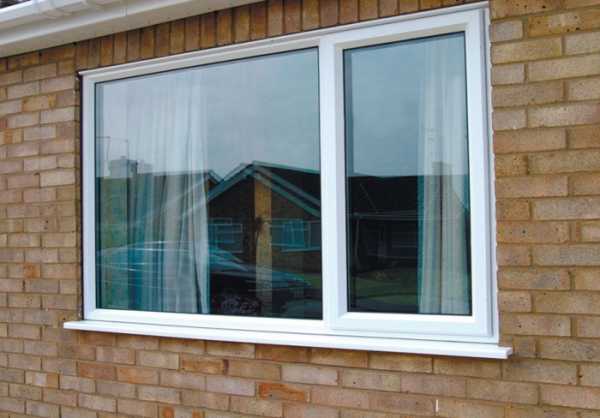

Размер окна в кирпичной хрущевке подразумевает проем с четвертью или без четверти. Для того чтобы точно вычислить подходящие параметры оконной конструкции, нужно сначала измерить промежуток между боковыми стенами. Затем высчитывается ширина окна путем вычитания из общей ширина зазора, находящегося в монтажном шве. Для монтажной пены с каждой стороны необходимо оставить зазоры по 20-30 мм.

После этого измеряется высота проема. Из полученного значения вычитаются зазоры и предполагаемая толщина подоконника, которая обычно составляет 40 мм. Помните, что размер подоконника для пластикового окна может отличаться от этой цифры в меньшую или большую сторону, поэтому расчеты стоит делать уже после приобретения стеклопакета.

Пластиковое окно с четвертью нужно устанавливать после того, как расчеты будут произведены для внешней и внутренней сторон стены.

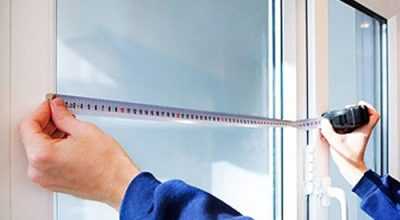

Перед приобретением пластиковой конструкции необходимо сделать замеры оконного проема

Полезный совет! Длина отлива должна быть равна ширине проема, который находится с внешней стороны окна.

Стандартные размеры пластиковых окон

Несмотря на существующие стандарты, размеры пластиковых окон могут быть абсолютно любыми. В зависимости от требований заказчика, современные производители могут изготовить металлопластиковые конструкции с различными параметрами. Существует ряд популярных размеров:

• одностворчатого окна – 1150х1900 или 850х1150 мм;
• двустворчатого – 1150х1900, 1300х2200 или 1500х1900 мм;
• трехстворчатого – 2400х2100 мм.

Максимальный размер окна в панельных хрущевках составляет 1450 мм в высоту и 1500 мм в ширину, а минимальный – 1300х1350. Для кирпичных домов или современных новостроек эти параметры могут отличаться.

Правильные замеры оконного проема: A — ширина наружного откоса, B — ширина внутреннего откоса, С — ширина внутреннего оконного проема, D — высота наружного оконного проема, E — высота наружного оконного проема без учета установочного профиля, F — высота от подоконника до верхнего внутреннего откоса, G — высота подоконника

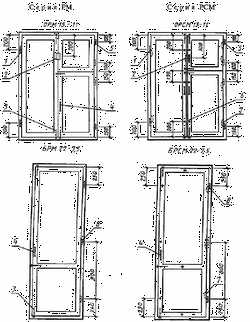

Стандарт размеров окон регламентируется ГОСТ 30674-99, а также СНиП, в котором указывается соотношение параметров окна и общей площади комнаты, в которой оно устанавливается. Регулируются размеры оконного проема по ГОСТу 24699-81. Если речь идет о размере окна в панельном доме нового образца, то тут может быть два варианта:

• двустворчатое окно – 1300х1400 мм;
• трехстворчатое – 2060х1400 мм.

Для кирпичных сталинок параметры оконных проемов могут быть больше на 100-150 мм, поэтому очень важно знать перед покупкой точные размеры ПВХ-окна (ширина и высота). Стандартный оконный проем, в случае неточных расчетов, можно наращивать с помощью строительных материалов. Чем точнее размеры окна соответствуют проему, тем меньше сил и времени уйдет на его монтаж, а помещение будет лучше изолировано от внешнего шума и защищено от теплопотерь в холодное время года.

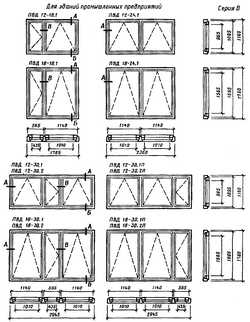

Стандартные размеры окон для различных типов многоквартирных домов:

При расчете размеров мансардного окна нужно исходить из стандартных параметров, но также важно учитывать угол наклона кровли. Высота окна напрямую зависит именно от этого параметра, а расстояние между стропилами должно быть на 4-6 см шире, чем оконная коробка..

Что необходимо знать перед монтажем пластикового окна

Если для монтажа новых окон вы используете услуги сторонних специалистов, то на стоимость работ также будут влиять параметры конструкции. Для определения цены монтажа вам нужно знать следующие данные:

• высота и ширина окна;
• тип створки – глухая или распашная;
• количество створок;
• тип стеклопакета – количество камер;
• тип открывающего механизма – поворотный или поворотно-откидной;
• наличие или отсутствие дополнительных покрытий или москитной сетки;
• тип фурнитуры и ее производитель;
• длина и ширина отлива;
• размеры подоконника и материал, из которого он изготовлен.

Все эти данные влияют не только на цену установки стеклопакета, но и на сложность и срок проведения работ.

Параметры мансардного окна напрямую зависят от угла наклона крыши

Как выбрать пластиковые окна

Вне зависимости от размера стандартного окна в доме кирпичного или панельного типа, существует ряд важных моментов, на которые стоит обратить внимание перед совершением покупки. Рассмотрим их ниже.

Тип профиля – основной параметр современных ПВХ окон. Сейчас на рынке существует несколько десятков производителей, каждый из которых предлагает свой вариант профиля. Качественный продукт – это тот, на который предоставляется гарантия до 40 лет. За это время профиль не потрескается и не потеряет привлекательность внешнего вида.

Тип изделия также влияет на его толщину, она должна составлять 68-84 мм, это лучший вариант для эффективного сохранения тепла в помещении. Различают профили класса А (толщина внешних и внутренних стенок 2,8 и 2,5 мм соответственно), класса В (2,5 и 2,0 мм) и класса С (все остальные варианты). Последний класс не подходит для установки в жилых помещениях. Полезное дополнение к профилю, которое устанавливают далеко не все компании, – водоотливная планка, предотвращающая попадание воды внутрь окна в режиме проветривания.

Металлопластиковый профиль может иметь от 3 до 8 воздушных камер

Полезный совет! Некоторые производители окон изготавливают свою продукцию из так называемого объектового профиля. Его особенность состоит в том, что он предназначен для установки в нежилые помещения, а в жилых комнатах его устанавливать категорически не рекомендуется из-за низких характеристик жесткости и теплопроводности и в возможном неприятном запахе.

Армирование – окна ПВХ также называют металлопластиковыми из-за того, что внутри профиля находится металлическая часть, которая обеспечивает жесткость и прочность конструкции. Не все производители заботятся о наличии армирования, но проверить этот момент достаточно просто – необходимо взять магнит и приложить его к раме.

Качество сборки – параметр, который напрямую влияет на долговечность продукции, тепло- и шумоизоляцию, и многие другие параметры. На глаз эти свойства определить достаточно сложно, нужно проверять соответствие характеристик и размеров профиля пластиковому окну, контролировать его качество согласно установленным стандартам.

От качества сборки зависят эксплуатационные характеристики окна

Качество фурнитуры – цена пластикового окна стандартного размера во многом зависит именно от этого параметра, ведь чем качественнее фурнитура, тем дольше прослужит ваша покупка и тем комфортнее будет ее использование. Например, очень важно наличие блокиратора ошибочного действия, который не дает перевести конструкцию в режим проветривания при открытой створке и наоборот.

Также значение имеет наличие ответных планок, которые отвечают за плотность притвора рамы и отсутствие сквозняков, качество ручек и петель. Хороший вариант – это металлическая фурнитура в пластиковом корпусе, она прослужит дольше, чем обычные пластиковые модели.

Откосы – важный момент для эксплуатационных качеств окна. Конечно, вы можете сделать откосы для пластикового окна своими руками, но для этого также нужно знать ряд нюансов. Например, откосы, изготовленные из утепленных сэндвич-панелей, не имеют стыков, защищены от образования грибка, обеспечивают должный уровень изоляции от шума и потерь тепла. Различные видео по установки откосов пластиковых окон своими руками демонстрируют, что стыки на откосах лучше всего заделывать при помощи жидкого пластика.

Стыки на откосах необходимо герметизировать с помощью жидкого пластика

Количество воздушных камер – параметр, влияющий на защиту от громких звуков и холода. Минимальное количество камер в пластиковом окне — 3, а максимальное – 8, но последний вариант используется очень редко, большей популярностью пользуются модели с 3-4 воздушными камерами.

Количество и качество стеклопакетов. Стеклопакеты – это блоки из стекол, герметично соединенные между собой. Количество стекол в блоке влияет на его прочность и изоляционные свойства. Также в современных окнах часто встречаются стеклопакеты с различными дополнительными свойствами. Это может быть специальное покрытие, которое отражает инфракрасные лучи, огнеупорное или ламинированное триплексом стекло. Последний вариант отличается особой прочностью, а если такое стекло разбивается, то от этого не образуются острые осколки.

Качество уплотнителя – влияет на плотность закрытия окна. Самый дешевый и быстроизнашивающийся вариант уплотнителя – это резина, более надежный материал – силикон или каучук. Они стойко переносят перепады температур и не деформируются от длительной эксплуатации.

Каучуковый и силиконовый уплотнители обладают высокой износостойкостью

Монтаж пластикового окона стандартного размера

Если вы обладаете необходимыми для самостоятельного монтажа навыками и желаете сэкономить деньги, то металлопластиковое окно вполне можно установить своими руками. Для этого нужно произвести все описанные выше замеры, после чего можно отправляться за покупкой. Очень важный момент здесь – учесть систему крепления окна. Это может быть закрепление при помощи опорной арматуры, которая монтируется на раму еще на этапе изготовления конструкции, или же закрепление через раму в плоскости монтажа окна.

Первый вариант проще для самостоятельного монтажа, так как практически исключает риск повреждения стеклопакетов и нарушения герметичности окна при установке. Минус такого варианта – большой вес окна и невозможность установить его самостоятельно. Во втором случае из створок вынимаются стеклопакеты, а рама монтируется отдельно, что позволяет проделать все работы в одиночку.

С установкой небольших пластиковых окон вполне по силам справиться в одиночку

Этапы работы

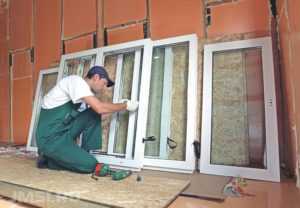

Перед тем как приступить к монтажу окна своими руками, необходимо расчистить место перед оконным проемом. Пол и мебель рекомендуется накрыть плотной тканью или строительной пленкой. Затем нужно подготовить окно. Если речь идет о трехстворчатом окне стандартного размера или другой тяжелой конструкции, то нужно сначала демонтировать стеклопакеты или распашные створки с рамы.

Полезный совет! Если вы устанавливаете глухое окно, то делать этого не нужно, так как вес цельной конструкции не слишком велик для самостоятельной установки.

Для того чтобы демонтировать стеклопакет, нужно при помощи стамески выщелкнуть из паза штапик, которым крепится пакет. Чтобы не перепутать штапики при установке обратно, их необходимо промаркировать. Затем с навесов каждой из распашных створок снимаются заглушки и выкручиваются прижимные болты.

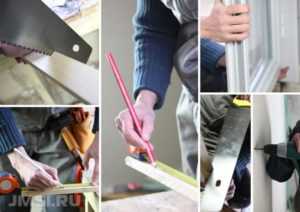

Подготовительные работы перед монтажом пластикового окна

В итоге у вас должна остаться одна рама, в которой с внутренней стороны следует проделать отверстия под анкерное крепление. Использовать для этого нужно сверло по металлу, так как внутри пластиковой рамы находится металлическая вставка. Обычно для закрепления окна используются анкерные болты диаметром 8-10 мм.

Существуют модели, в которых крепление осуществляется при помощи специальных ушек. В таком случае разбирать окно не надо, достаточно просто прикрутить крепления к раме.

Для повышения теплоизоляционных качеств конструкции рекомендуется заполнить внутреннее пространство подставочного профиля монтажной пеной. Делать это лучше всего за сутки до монтажа, чтобы пена застыла и отвердела.

Крепление к раме окна монтажных пластин (ушек)

Демонтаж старых окон

Если новое окно устанавливается не с нуля, то предварительно нужно демонтировать старое. Для простоты демонтажа раму и оконную коробку можно подпилить в нескольких местах, после чего каждая из частей поддевается ломом или гвоздодером и вынимается из проема.

После демонтажа рамы снимается слой утеплителя и уплотнителя. Вместе с ними снимается часть откосов. Если вы желаете потом установить новые откосы, то старые нужно полностью удалить. Подоконник демонтируется вместе с цементной подложкой, расположенной под ним.

После этого нужно собрать и вынести весь строительный мусор, торцы оконного проема выровнять и очистить от грязи и пыли, а поверхность обязательно нужно грунтовать.

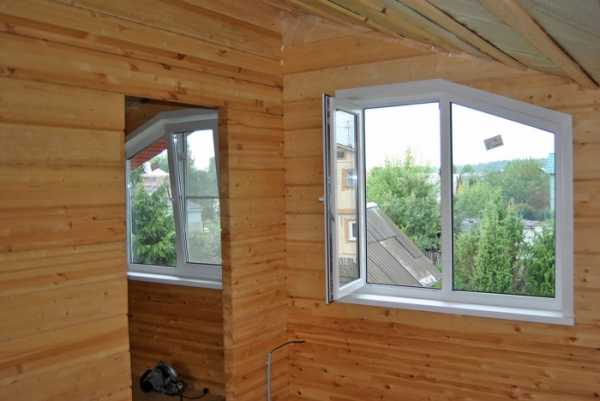

Согласно ГОСТ, размер оконного проема в деревянном доме может отличаться от распространенных стандартов, поэтому придется использовать монтажную пену и прокладывать слой гидроизоляции для того, чтобы конструкция из ПВХ плотно прилегала к стенам. В особых случаях может потребоваться усиление оконного проема при помощи вставки деревянной оконной коробки.

Демонтаж старого деревянного окна

Монтаж пластикового окна своими рукам

Монтаж окна из ПВХ профиля происходит в несколько этапов.

На нижний торец оконного проема нужно уложить подложку из дерева или пластика. Верхние части подложек должны находиться в одной горизонтальной плоскости. Устанавливать их нужно под края рамы и по центру.

Сверху на подложки устанавливается вся оконная конструкция или же просто рама, в зависимости от выбранного вами варианта монтажа. Опоры, размещенные на раме, убирать не стоит, так как анкерное крепление само по себе не может выдержать полный вес конструкции.

Проем уплотняется по бокам при помощи колышков, которые вбиваются между стеной и окном. Делать это нужно ближе к краям, иначе рама посередине может погнуться. После того как колышки вбиты, горизонтальную плоскость окна необходимо проверить при помощи строительного уровня.

Полезный совет! Для измерения точности установки конструкции по горизонтали или вертикали лучше всего использовать водяной уровень, так как пузырьковый может выдавать значительную погрешность.

Створка со стеклопакетом достаточно тяжелая, поэтому ее необходимо устанавливать вдвоем

После выполнения вышеописанных работ, приступают непосредственно к креплению окна. Если крепление происходит через раму, то при помощи перфоратора через заранее подготовленные отверстия необходимо просверлить дырки в стене, затем в них вставляются анкера, но не закручиваются полностью. Начинать монтаж стоит с нижней части рамы, после чего нужно проверить вертикальность уровнем, после этого можно затягивать крепления полностью. Но не стоит зажимать анкера слишком сильно, иначе рама может деформироваться.

Если в модели вашего окна предусмотрены специальные крепежные пластины, то в них имеются ушки под крепление анкеров. Плечо крепления необходимо изогнуть таким образом, чтобы ушко плотно прилегало к стене. Так же как и в случае крепления через раму, нужно сначала закреплять нижнюю часть, а затем – верхнюю.

Отдельный этап установки конструкции – это монтаж водоотлива. Он вставляется в специальный паз, который идет по внешнему краю окна, а потом дополнительно запенивается. Некоторые модели предусматривают вариант крепления к раме окна шурупами.

Монтаж распашной створки на петли

Сборка и проверка окна

После того как рама прикручена к проему, можно приступать к сборке конструкции. Делать это нужно в обратном порядке от того, как разбиралось окно. То есть сначала в раму вставляются стеклопакеты, которые закрепляются штапиками, сначала верхними и нижними, а затем боковыми. До упора защелкнуть крепления можно при помощи резинового молотка, так вы точно не повредите стекло и раму. После этого вставляются распашные створки, проверяется их нормальный ход и плотность закрытия.

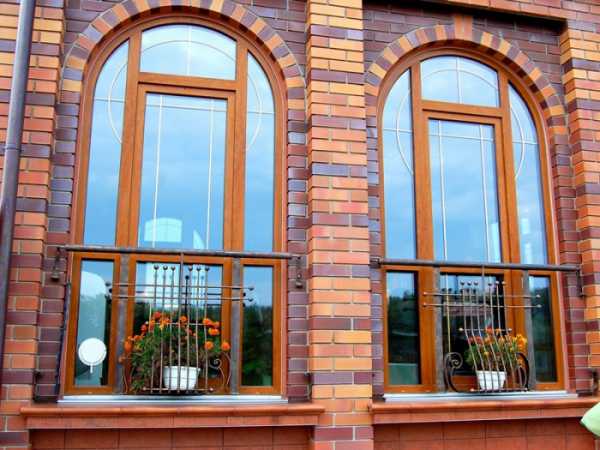

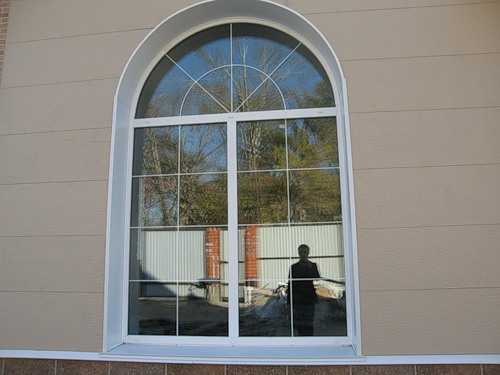

Особое внимание уделяется проверке пластиковых окон нестандартных размеров и форм.

Герметизация монтажных швов

Даже при установке идеально подходящей по габаритам конструкции в оконный проем стандартного размера, обязательно необходимо выполнить дополнительную герметизацию монтажных швов. Для этого используется обычная полиуретановая пена, которая может обеспечить достаточный уровень теплоизоляции. Поверх монтажной пены следует создать специальный гидробарьер, так как пена со временем может потерять свои изолирующие свойства от контакта с внешней средой.

Фото: схема правильной герметизации монтажных швов

Устроить такой барьер достаточно просто – для этого с внутренней стороны окна клеится специальная пароизоляционная клейкая лента, предназначенная для таких целей. А с внешней стороны нужно клеить паронепроницаемую влагостойкую мембрану, которая не только защитит слой пены от влаги, но и обеспечит ее отвод из утеплителя.

По нижнему внутреннему краю окна приклеивается специальная фольгированная гидроизоляционная полоса.

Монтаж подоконника

Подоконник необходимо подрезать по краям так, чтобы он вошел в оконный проем и уместился под оконной рамой. Его края должны заходить на стену на 50-100 мм, а угол наклона должен быть слегка направлен внутрь комнаты. Пространство под подоконником заливается монтажной пеной или заполняется цементным раствором. Конструкция крепится при помощи саморезов, которые вкручиваются с внутренней стороны рамы.

Полезный совет! После полной установки окна необходимо подождать еще сутки, пока монтажная пена полностью не затвердеет. И только после этого можно приступать к открыванию створок и проверке работы фурнитуры.

После установки подоконника можно сделать дополнительную пароизоляцию с помощью специальной ленты

Установка ПВХ откосов

Пластиковые откосы пользуются большой популярностью благодаря своим высоким эксплуатационным характеристикам и простоте монтажа. Преимущество здесь также состоит в том, что ПВХ-панели, из которых изготавливаются откосы, соответствуют материалу металлопластиковых окон, поэтому при перепадах температуры окно и профиль расширяются одинаково, что не создает дополнительного напряжения.

При стандартном размере оконного проема установить откос можно всего за несколько часов, если соблюдать следующую последовательность действий:

1. Из ПВХ-панели нужно вырезать полосы необходимой длины и ширины.
2. Откос предварительно очищается, затем при помощи жидких гвоздей панели крепятся к нему.
3. Панель фиксируется в нужном положении при помощи специальной рейки, которая оснащена защелкивающимся уголком. Или же можно использовать более дешевый вариант – деревянные рейки, крепящиеся при помощи строительного степлера.
4. Торец между стеной и откосом сверху покрывается специальными пластиковыми уголками. Они продлевают срок службы обоев около окна.

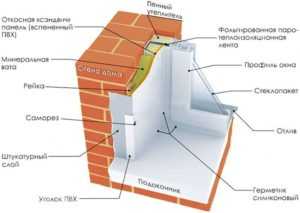

Схема монтажа откоса с использованием сэндвич-панели

Помните, что для монтажа откоса не подойдет любая ПВХ панель. Материал должен быть устойчив к длительному воздействию прямых солнечных лучей, перепадам температуры, повышенной влажности и механическим повреждениям. Обычно подобными свойствами могут похвастаться сэндвич-панели, в состав которых входит пенополистирол и ПВХ. Они не пропускают тепло, на них не образовывается грибок и плесень, они не желтеют от воздействия солнца и не трескаются на жаре.

Типичные неисправности пластиковых окон и способы их устранения

Какого бы высокого качества ни была оконная конструкция, рано или поздно возникают мелкие неполадки. Избавиться от них можно при помощи квалифицированных специалистов или же своими силами. Если вас интересует ремонт своими руками, то следует знать о распространенных проблемах, которые могут возникнуть в процессе эксплуатации.

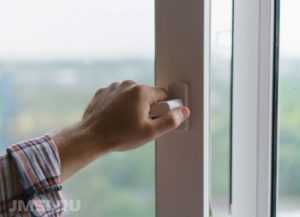

Ремонт и замена ручки – самый простой вариант, для которого не нужны ни специальные навыки, ни инструменты. Достаточно просто купить новую фурнитуру и демонтировать старую. Для этого нужно открутить винты, которые находятся под пластиной в основании ручки. После этого на место демонтированной детали устанавливается новая.

Замена ручки — несложный процесс, который можно осуществить своими руками

Так же легко заменяется пластина регулятора положения проветривания и сам регулятор. Лучше всего приобретать фурнитуру того же производителя, что и само окно.

Ручку заклинило в открытом положении. Чтобы устранить этот тип неисправности, нужно сначала узнать марку фурнитуры. В ручках от AUBI нужно найти под рукояткой тонкую стальную пластину с пружиной и прижать ее к уплотнителю при закрытой створке окна. Если у вас ручка другого производителя, то вместо пластины вы найдете металлический язычок, с которым необходимо проделать те же действия.

Ручка заедает. Это проблему легко можно устранить при помощи популярной смазки WD-40. Ею обрабатываются все подвижные детали и соединения механизма. Конечно, лучше всего ручку для этого предварительно разобрать, чтобы был доступ ко всем деталям.

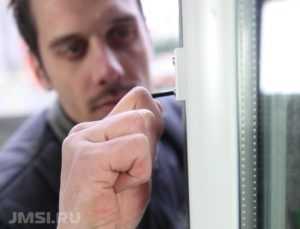

Сквозняк из-под уплотнителя устраняется при помощи регулировки эксцентриков. Для каждой отдельной марки фурнитуры этот процесс может иметь свои особенности.

Регулировка эксцентриков металлопластикового окна

Сквозняк со стороны петель. Эта проблема возникает либо в результате неправильной установки окна, либо в результате заводского брака. Устранить ее достаточно сложно, однако возможно. Для этого нужно при помощи стамески снять штапик, затем отодвинуть створку окна от стеклопакета на 4-5 мм и установить в образовавшийся зазор самодельные пластиковые пластинки, которые можно изготовить из обычной линейки. Толщина такой пластинки должна быть такой же, как и толщина стеклопакета, а ее края ни в коем случае не должны упираться в стекло с внутренней стороны.

Замена стеклопакета полностью. Этот тип ремонта достаточно сложный, а для его реализации требуются определенные навыки и набор специализированных инструментов, так что если вы не уверены в своих силах, то лучше обратиться за помощью к профессионалам. Для самостоятельной замены необходимо сначала отсоединить все штапики, после чего извлечь стеклопакет из рамы.

Новый пакет устанавливается на регулировочные пластинки, с помощью уменьшения или увеличения количества которых можно добиться правильной геометрии створки. После этого стеклопакет собирается в последовательности, обратной разбору.

Замена стеклопакета глухой створки металлопластикового окна

Полезный совет! При устранении неисправностей в ПВХ окнах можно и нужно пользоваться видео инструкциями из интернета. Как правило, в них подробно и наглядно показываются все процессы, от замены ручки и стеклопакета до устранения сквозняков и регулировки плотности прилегания стекла.

Зачем нужно учитывать размеры пластиковых окон

Размер и цена пластикового окна – вещи взаимосвязанные, поэтому конструкции типичного размера обойдутся вам дешевле, чем нестандартные. Исходя из этого, нужно тщательно проводить замеры, перед тем как обратиться к продавцу. Также зная размер оконного проема, можно определить, какая модель окна подойдет для вашего жилища.

Выбирая окна из ПВХ профиля для своего дома или квартиры, вы получаете ряд существенных преимуществ. Например, вы надежно изолируете свое жилье от уличного шума, экономите на отоплении за счет высоких энергосберегающих характеристик пластиковых окон, получаете привлекательный на вид элемент интерьера. Кроме того, окна из металлопластика отличаются от деревянных длительным сроком службы, поэтому, установив такую конструкцию один раз, вы можете несколько десятков лет не думать о замене окон.

Металлопластиковое окно обеспечит в помещении надлежащую шумо- и теплоизоляцию

Для качественной установки очень важно знать стандартные размеры окна в доме панельного, кирпичного или другого типа. Для разных вариантов построек размеры оконных проемов могут существенно различаться и, если вы не уверены в точных цифрах, лучше произвести замеры самостоятельно или воспользоваться услугами опытных специалистов. Так вы сможете подобрать или заказать именно ту модель окна, которая вам нужна.
