Размеры вентиляционные трубы пластиковые для вытяжки – прямоугольная вентиляция, виды, размеры, элементы, трубы, фото

выбрать и установить пластиковый короб

Системы принудительной вентиляции присутствуют практически в каждой квартире или частном доме. Они состоят из устройства забора воздуха и короба для вытяжки, который может быть выполнен из различных материалов.

Широкое распространение получил пластиковый короб для вытяжки – доступный и долговечный элемент, который вполне можно установить самостоятельно.

Чтобы собранная система работала эффективно необходимо правильно рассчитать сечение каналов, спроектировать и подобрать комплектующие воздуховода. Не менее важно – осуществить грамотный монтаж.

Предлагаем разобраться со всеми этими вопросами по порядку. Пошаговую инструкцию по обустройству пластикового вытяжного вентканала мы дополнили наглядными фотографиями.

Содержание статьи:

Параметры выбора воздуховода

Для нормального функционирования системы вентиляции с использованием вытяжки необходимо правильно рассчитать параметры воздуховода. В большинстве случаев для бытовых целей можно подобрать пластиковые короба типовых форм и размеров.

Расчет оптимального сечения вентканала

Основным параметром вентиляционного короба является его . От него и от мощности вытяжки зависит скорость движения потока по каналу. Сечение выбирают исходя из максимального объема пропускаемого воздуха.

Нормативных документов, регламентирующих скорость для бытовых пластиковых воздуховодов нет, поэтому ориентируются на проверенные практическим способом значения, равные 3-7 метрам в секунду.

Величину сечения короба принимают равной или несколько большей, чем у патрубка воздуховода вытяжки, размер которого указаны в паспорте устройства.

Если не запланировано регулярное включение максимального режима, то в этом случае допустимо пропорциональное уменьшение сечения вентиляционного короба относительно размера выходного отверстия.

Для небольших кухонь можно не применять максимальную мощность вытяжки. Это дает возможность с помощью переходника использовать воздуховод меньшего диаметра, чем указано в инструкции

Так, если S – площадь сечения патрубка воздуховода вытяжки, N – объем пропускаемого воздуха при максимальном режиме устройства, M – объем пропускаемого воздуха при планируемом режиме, то необходимая площадь сечения короба рассчитывают по формуле:

P = S*(M/N)

Недостаточная величина сечения короба приводит к значительным и увеличению силы трения.

Это чревато следующими отрицательным эффектами:

• происходит рост нагрузки на вентиляционные механизмы вытяжки, что приводит к уменьшению эксплуатационного ресурса устройства и дополнительным затратам электроэнергии;
• вследствие увеличения сопротивления возникает снижение максимальной производительности, что уменьшает оборот воздуха в помещении;
• в результате возникновения аэродинамических эффектов в вентиляционном канале уровень шума при работе возрастает;
• происходит увеличение давления воздуха изнутри на элементы системы, а также возникновение вибраций, что требует более надежного крепления и герметизации.

Если сечение короба будет больше чем необходимо, то это не скажется негативно на функционировании системы принудительной вентиляции, однако приведет к излишним финансовым затратам.

Кроме того, вентиляционные каналы и другие узлы больших размеров сложнее монтировать и встраивать в дизайн помещений.

Таблица расчета зависимости скорости потока от мощности вытяжки и диаметра круглого воздуховода позволяет правильно выбрать размер вентиляционного канала

Учет формы и размера

Пластиковые короба для вентиляции имеют круглую или прямоугольную форму. Окружность имеет наименьший периметр по сравнению с другими геометрическими фигурами при одинаковой площади.

Галерея изображений

Фото из

Для устройства горизонтальных воздуховодов и вертикальных каналов выпускают пластиковые элементы с круглым, прямоугольным и квадратным сечением

Детали для сборки воздуховодов с квадратным и прямоугольным сечением проще и понятней в сборке системы

Собранные из прямоугольных и квадратных деталей воздуховоды лучше смотрятся в жилых интерьерах, занимают меньше места

Система из круглых труб выглядит массивней, несмотря на практически равную пропускную способность, требует применения различных ухищрений при желании замаскировать

При выпуске элементов для сборки вентиляции придерживаются принципа совместимости элементов с разным сечением, благодаря чему можно собирать короба комбинированной формы

При устройстве комбинированных по форме воздуховодов основную часть, расположенную ближе к вытяжке, лучше сделать круглой, т.к. она оказывает меньшее сопротивление движению воздушного потока

В соединении пластиковых деталей используются хомуты и стяжки, обработанные силиконом, в отдельных точках допустимо применение шурупов, не нарушающих герметичность

Пластик без проблем «соседствует» с металлом, древесиной, отделочной керамикой и прочими материалами, из-за чего нередко используется в устройстве систем, замаскированных мебелью и строительными конструкциями

Воздуховод из пластика на кухне

Вентиляционный канал квадратного сечения

Прямоугольная разновидность пластикового вентканала

Вытяжная система из круглых труб

Комбинация элементов с разным сечением

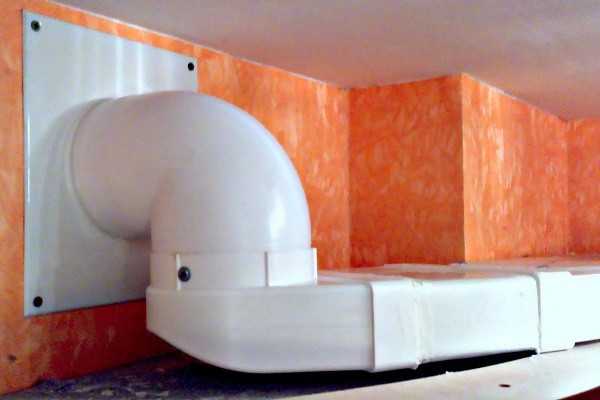

Комбинированный канал из круглых и прямоугольных участков

Крепление пластиковых составляющих короба

Совместимость канала с отделкой и материалами

Поэтому с позиции минимизации сопротивления внутренней поверхности короба движению воздушного потока, генерируемого вытяжкой, предпочтительна круглая форма канала.

В продаже для бытовых целей наиболее распространены круглые следующих диаметров:

• 80 мм, площадь сечения 50,3 кв. см;
• 100 мм, площадь сечения 78,5 кв. см;
• 125 мм, площадь сечения 122,7 кв. см;
• 150 мм, площадь сечения 176,7 кв. см.

Вентиляционные каналы прямоугольной формы проще вписать в интерьер помещения. Их можно разместить в нишах над кухонными шкафами, над подвесным или натяжным потолком.

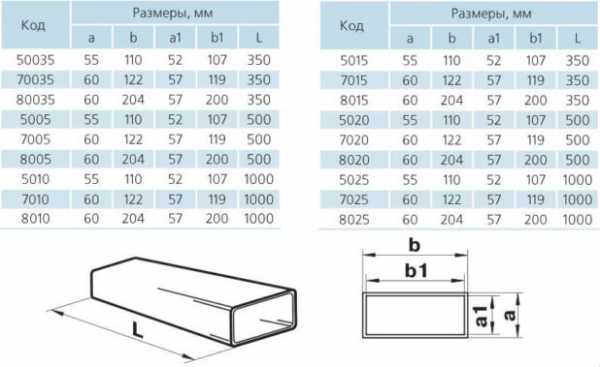

Наиболее распространены короба следующих размеров:

• 110 х 55 мм, площадь сечения 60,5 кв. см;
• 120 х 60 мм, площадь сечения 72 кв. см;
• 204 х 60 мм, площадь сечения 122,4 кв. см.

В случае необходимости можно найти элементы системы вентиляции большего размера. Это пластиковые короба для бытовых целей круглой формы диаметром от 200 мм, прямоугольного – от 220х90 мм.

Однако прежде чем сделать выбор в пользу нестандартных размеров необходимо убедиться в возможности приобретения всех элементы, необходимых для обустройства воздуховода для вытяжки нужной геометрии.

Обширная цветовая гамма пластиковых труб и коробов для вентиляции жилых домов позволяет легко вписать воздуховод в интерьер помещения

Пластиковые фасонные элементы

Системы вентиляции от вытяжки до шахты имеют разную геометрию и топологию по причине индивидуальных подходов к планировке кухонь. Поэтому предусмотрены специальные элементы для реализации практически любой конфигурации пластикового короба.

Вентиляционные каналы представляют собой прямые элементы воздуховода прямоугольной или круглой формы. Их стандартная длина составляет 0,35; 0,5; 1; 1,5 и 2 метра, однако можно самостоятельно с помощью ножовки или болгарки отпилить отрезок требуемого размера.

Если нужно получить прямой участок длиной более двух метров, то его монтируют с помощью нескольких фрагментов стандартной длины с использованием специальных соединителей для .

При этом прироста длины участка за счет размера соединителя не происходит.

Еще одним необходимым элементом является колено, с помощью которого производят поворот воздуховода на угол 90 или 45 градусов. Для коробов прямоугольной формы различают элементы для изменения направления по горизонтали и вертикали.

Для поворота на углы не кратные 45 градусам используют, так называемое, разноугловое колено. В зависимости от необходимого угла одну из сторон соединителя отрезают.

Фасонные элементы: 1 – прямоугольный канал; 2 – круглый канал; 3 – соединитель круглых каналов; 4 – колено вертикальное; 5 – колено горизонтальное; 6 – колено разноугловое

Для изменения формы короба с круглой на прямоугольную (или наоборот) используют специальные переходники.

Их применение, как правило, обусловлено различием формы вентиляционных каналов с выходной воронкой вытяжки или отверстием в накладной решетке. Они могут быть как прямой, так и угловой формы.

В продаже наиболее распространены следующие варианты перехода:

• от диаметра 100 мм к размеру 110х55 мм;
• от диаметра 100 мм к размеру 120х60 мм;
• от диаметра 125 мм к размеру 204х60 мм.

Если необходимо осуществить переход к другому размеру пластикового короба без изменения его формы, то применяют редукторы. Для круглых вариантов существует специальный универсальный переходник, который можно применять для соединения всех типовых размеров.

Для конструкций со сложной топологией предусмотрены тройники, с помощью которых может быть выполнено соединение потоков воздуха от нескольких вытяжек, например из кухни и из ванной, по направлению к выходу.

Они могут быть прямоугольной, круглой, а также комбинированной формы.

Фасонные элементы: 1 – соединитель плоских каналов; 2 – колено круглое; 3 – переходник прямой; 4 – переходник угловой; 5 – редуктор круглый; 6 – редуктор прямоугольный

Крепление элементов короба к стене происходит с применением держателей. Так как пластиковые конструкции отличаются от металлических малым весом, то их установка не является сложной задачей.

Эти детали заводского производства стоят недорого и хорошо вписываются в интерьер помещения, поэтому использование самодельных конструкций нецелесообразно.

Настенную накладку или решетку крепят поверх отверстия в стене, ведущего в вентиляционную шахту или на улицу. Решетка, если это необходимо, может содержать дополнительные прорези для естественной вентиляции.

В этом случае необходимо предусмотреть защиту от проникновения через эти отверстия генерируемого вытяжкой воздушного потока обратно в помещение.

Для предотвращения возникновения обратной тяги при неработающей вытяжке применяют обратный клапан. Он может быть интегрирован в соединитель пластикового канала, либо его функцию могут выполнять жалюзи вентиляционной решетки.

В случае отсутствия такого устройства в помещение может поступать воздух с улицы или из вентиляционной шахты.

Фасонные элементы: 1 – редуктор универсальный круглый; 2 – тройник круглый; 3 – тройник прямоугольный; 4 – держатель круглый; 5 – держатель прямоугольный; 6 – накладка для круглых каналов

Особенности проектирования и установки

Установку пластикового короба для работы вентиляции от можно выполнить самостоятельно без привлечения специалистов. При этом необходимо учесть некоторые несложные особенности проектирования и монтажа таких систем.

Монтаж пластиковой системы включает ряд традиционных этапов, которые предстоит пройти как самостоятельному мастеру, решившему своими руками соорудить короб, так и нанятым рабочим.

Галерея изображений

Фото из

Этап 1: Для облегчения усилий и обеспечения безопасных условий при сборке, части пластикового короба собираем на полу

Этап 2: На вводе вентиляционного канала в общедомовую шахту устанавливаем элемент с обратным клапаном

Этап 3: Проверяем, правильно ли нами установлен выпуск с обратным клапаном, который должен открываться только в направлении шахты. При необходимости исправляем положение

Этап 4: Воздуховод собираем на полу, промеряем все участки и сверяем с расстояниями по месту установки. При выявлении неточностей, устраняем их

Этап 5: Снова разбираем конструкцию и по деталям перемещаем ее наверх. Сборку на месте начинаем от колена, подключенного к вытяжке

Этап 6: Последовательно собираем систему, обрабатывая соединения герметиком, по составу совместимым с материалом сооружаемого воздуховода

Этап 7: Подключаем вытяжку к электропитанию и проверяем качество сборки, прикладывая к соединениям листок бумаги

Этап 8: Если при работе вытяжной системы не выявлено утечек в области соединений, приступаем к эксплуатации

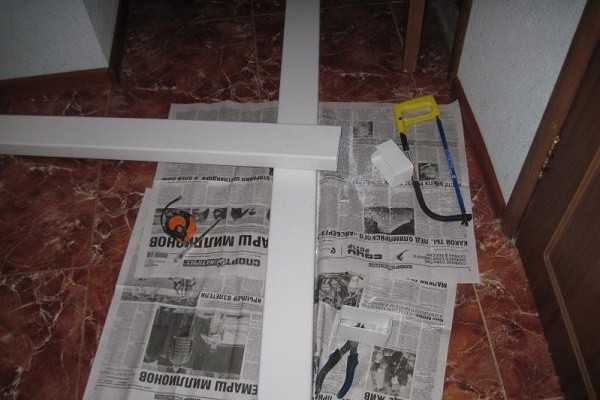

Сборка частей воздуховода на полу

Ввод в вентшахту с обратным клапаном

Проверка правильности установки ввода

Сборка пластикового канала на полу

Подключение короба к колену из вытяжки

Последовательное соединение элементов

Тестирование работы вентиляции

Готовый к эксплуатации пластиковый короб

Этап #1 — выбор геометрии вентиляционной системы

Большое разнообразие конструктивных элементов позволяет реализовать практически любую геометрию пластикового вентиляционного короба.

Для сохранения функциональности системы пропуска воздуха на должном уровне при проектировании воздуховода необходимо соблюдать следующие правила:

1. Длина короба. По возможности нужно минимизировать длину короба. Оптимальным расстоянием от патрубка вытяжки до вентиляционной решетки считают дистанцию менее 3 метров.
2. Меньше элементов. Желательно не использовать большое количество элементов, изменяющих направление движения воздуха. Изгибы, сужения и различные переходы создают дополнительное аэродинамическое сопротивление.
3. Минимум поворотов. Необходимо минимизировать количество колен с поворотом короба на 90 градусов. Они создают наибольшее сопротивление движению потока, генерируют шум и накапливают отложения в виде жира и прилипшей к нему пыли.

В случае размещение короба возле стояка отопления или другого источника тепла необходимо предотвратить нагрев пластика на температуру выше 50 градусов Цельсия.

Для этого нужно или обойти горячий объект или проложить теплоизоляцию между ним и воздуховодом.

В качестве изолирующего материала проще всего использовать пенопласт, так как он обладает низкой теплопроводностью. Кроме того, он не будет создавать шум при вибрации короба.

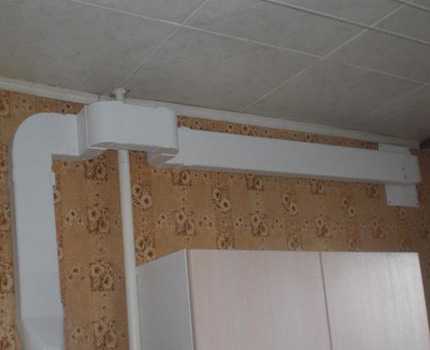

Реализация обхода стояка отопления с помощью четырех колен с углом 90 градусов. При другой ориентации канала, если бы к стене была обращена узкая часть, можно было бы обойтись углами в 15-20 градусов с помощью разноуглового колена

Этап #2 — монтаж обратного клапана и решетки

Необходимым элементом вентиляционной системы является , роль которого сложно переоценить.

Если короб идет только от вытяжки к шахте и не имеет ответвлений на другие источники забора воздуха, то клапан устанавливают в конце воздуховода. Альтернативный вариант – использование , препятствующим возврату воздуха.

В случае наличия нескольких источников забора воздуха в вентиляционную систему обратный клапан устанавливают около соединения каждого ответвления с основным воздуховодом и еще один – возле решетки.

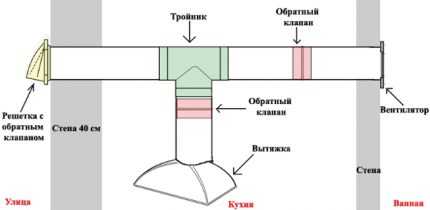

Типовое решение размещения обратных клапанов в вентиляционной системе при наличии двух точек забора воздуха и внешней решетки

В случае необходимости поддержки естественной вентиляции при выключенной вытяжке существуют три решения:

• разделить выходы для принудительной и естественной вентиляции, причем они не должны выходить в одну вентиляционную шахту;
• установить возле выхода тройник “вытяжка – решетка – обратный клапан”;
• использовать вентиляционную решетку с прорезями для естественного движения воздуха и защитой от обратной тяги.

Птицы или обитающие в вентиляционной шахте грызуны иногда проникают внутрь воздуховода. Оказавшись в изгибах пластикового короба, они могут погибнуть, в результате чего продукты разложения попадают в помещении.

Чтобы предотвратить такое развитие событий, решетку, ведущую на улицу или в шахту, часто снабжают специальной защитой, непреодолимой для животных.

Подробная информация о видах и выборе вентиляционных решеток изложена в этой .

Защита вентиляционной решетки от проникновения птиц и грызунов значительно суживает сечение, что необходимо учитывать при расчете диаметра отверстия

Этап #3 — крепеж и размещение воздуховода

Участки пластикового воздуховода от вытяжки до вентиляционной решетки могут быть закреплены разными способами в зависимости от их положения относительно шкафов, стен и потолка.

При любом варианте установка не представляет сложности и ее можно провести самостоятельно.

Однако необходимо подойти к этой процедуре ответственно, во избежание возникновения шума от вибраций, а также провисания или иных деформаций короба с возможной последующей его разгерметизацией.

Если короб расположен внутри шкафов, то его крепление производят к задней стенке шкафа с помощью хомутов. Также фиксируют места прохождения воздуховода через стенки с помощью пенопластовых или пенополистирольных вставок.

Эти материалы не издают шум при соприкосновении с вибрирующими элементами системы.

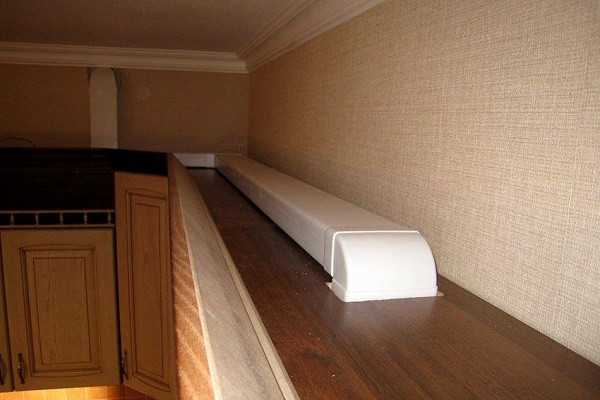

В случае расположения части воздуховода над шкафами проще всего выполнить его фиксацию к шкафам с помощью держателей и саморезов по дереву небольшой длины. Пластиковый короб в таком положении не создает сколько-нибудь значимого бокового давления.

При креплении воздуховода к стене или потолку располагать держатели рекомендуют через 1 метр. Фиксация происходит с помощью специальных хомутов, которые можно приобрести под форму и размер покупаемого короба.

Вес всей пластиковой конструкции небольшой, поэтому ее крепление выполнить достаточно просто.

Пластиковый короб можно полностью спрятать за подвесным потолком и гипсокартоном. В этом случае допустимо проводить герметизацию и крепление всей конструкции без учета ее визуального восприятия

Если пластиковый короб будет закрыт натяжным или подвесным потолком, то необходимо проверить надежность его фиксации при работе вытяжки на максимальной мощности. В иных случаях крепление легко можно усилить после обнаружения слабых мест.

Иногда во время работы вентиляционной системы может возникнуть дребезжание или стук, вызванный соприкосновением вибрирующих элементов пластикового короба с твердыми предметами, такими как шкаф, стена и т.д.

В этом случае вместо дополнительного крепления достаточно проложить между ними поролон или пенопласт.

Галерея изображений

Фото из

Воздуховод из канализационных труб

Подвешивание полимерного воздуховода

Вывод самодельной вентиляции на улицу

Использование герметика в соединениях

Этап #4 — обеспечение герметичности конструкции

Элементы в системе вентиляции, выполненной из пластиковых деталей, не имеют уплотнителя. Размеры стыков хорошо подогнаны, однако по прошествии некоторого времени по причине деформации, плотность некоторых соединений может уменьшиться.

В случае нарушения герметичности в местах соединения конструкционных элементов возможно проникновение воздуха из вентиляционной системы наружу. В этом случае происходит распространение запахов и влажного воздуха по помещениям, через которые проходит воздуховод.

Кроме того, при прохождении воздуха через щели иногда возникает значительный шум.

Несмотря на то, что все элементы качественного пластикового короба плотно прилегают друг к другу, лучше уделить некоторое время герметизации стыков

Для предотвращения разгерметизации пластикового вентиляционного короба существует два решения:

1. Герметик. Промазать стыки конструкции специальным силиконовым или акриловым герметиком. Его наносят тонким слоем на край элемента перед его вставкой в систему.
2. Скотч. Замотать места соединения самоклеющейся лентой. Такой способ можно применить после монтажа системы в случае обнаружения мест разгерметизации.

Первый способ является более надежным, однако возможно возникновение серьезных проблем при необходимости разбора вентиляционного короба для ремонта, прочистки или изменения его геометрии.

С течением времени герметик настолько сильно скрепляет элементы конструкции, что в некоторых случаях приходится пожертвовать одной из деталей для начала разбора системы.

Способ наружной герметизации, напротив, позволяет с легкостью проводить разбор пластикового короба. Однако такой метод сказывается на внешнем виде конструкции, поэтому его практически не применяют, если она расположена на виду.

Выводы и полезное видео по теме

Монтаж кухонного короба, ликвидация щелей в стыках конструктивных элементов с помощью силиконового герметика и саморезов. Предотвращение вибрации с помощью монтажной пены в следующем ролике:

Установка пластикового воздуховода для вытяжки на кухне. Крепление элементов между собой, фиксация к потолку при помощи держателей:

Работа обратного клапана для функционирования естественной вентиляции на примере тройника “вытяжка – решетка – естественная вентиляция”:

Представленная нами информация о подборе, способах устройства и основных составляющих пластиковых вентиляционных каналов поможет своими руками соорудить надежный короб для кухонной вентиляции. Главное — не спешить и тщательно герметизировать каждый стык вентканала.

Всем заинтересованным в вопросе расчета, обустройства воздуховодов и установки пластиковых вытяжных коробов предлагаем оставлять комментарии и задавать вопросы. Форма для связи расположена в нижнем блоке.

sovet-ingenera.com

Вентиляционные трубы ПВХ — размеры, цена, диаметр | Каталог труб

Каналы, применяемые для вентиляции из ПВХ пользуются достаточно масштабной популярностью у современных потребителей (как отечественных, так и зарубежных), которая была достигнута благодаря следующим преимуществам рассматриваемого товара.

Преимущества изделий ПВХ для вентилирования помещений:

• Максимально гладкая структура внутренней поверхности. Данная особенность значительно сокращает возможность засорения канала в процессе непосредственного использования, а также делает сопротивление работе вытяжных приборов минимальным, что само по себе продлевает их фактических срок службы;

• ПВХ не подвержен коррозии. По большому счету, “долголетие” поливинилхлорида основывается именно на этой его особенности;
• Изделия из рассматриваемого материала не способствуют образованию конденсата, что является очень важным преимуществом если учесть, что к таким каналам подключаются электрические вытяжки;
• Вентиляция из такого сырья формирует гораздо меньший шумовой фон в процессе эксплуатации, чем её аналоги, смонтированные из других материалов;
• Рассматриваемая конструкция, смонтированная из ПВХ деталей, отличается повышенным эксплуатационным ресурсом, если сравнивать с металлом. Срок фактического использование в 50 лет гарантируется производителем;
• Благодаря предельной простоте и высокой практичности рассматриваемых материалов, выполнить сборку такой конструкции может совершенно любой человек, даже при полном отсутствии опыта подобных работ;
• Эстетичный внешний вид как отдельных деталей, так и готовой системы, позволяют применять такую продукцию на разных этапах ремонта и даже после его завершения;
• Благодаря масштабному ассортименту запчастей и комплектующих, конечный пользователь имеет прекрасную возможность смонтировать совершенно любую, необходимую ему в конкретных эксплуатационных условиях, систему, не применяя при этом никаких сторонних комплектующих.

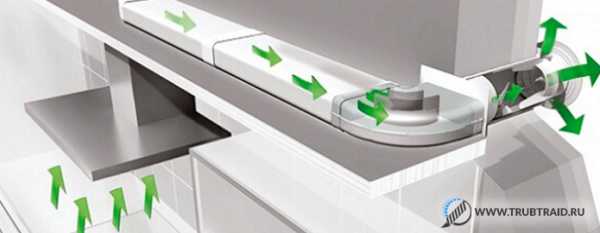

Примерная схема воздуховода для кухни.

Геометрические разновидности воздуховодов

Второй по популярности моделью после круглых деталей выступают прямоугольные каналы, нередко их называют плоскими. Для объединения отдельных частей в единую конструкцию используются соединительно – монтажные запчасти, к которым относятся:

• Коленообразные стыки и соединения;
• Поворотные участки разного типа, обойтись без которых при таких работах попросту невозможно;
• Тройники и другие части для ответвления дополнительных участков;
• Переходники.

В быту такие трубы применяются для обустройства воздуховодов в кухне и санузле.

Немного меньше распространены квадратные компоненты. Как правило, рассматриваемая продукция приобретает актуальность в тех случаях, когда возникает необходимость в подключении вентилятора. Такие приборы обычно изготавливаются квадратными и подвод к ним (для сохранения напора воздуха и достаточной шумоизоляции) нужен соответствующий.

Стандартная длина рассматриваемой продукции составляет 1.25 м, но изменить размер, в случае возникновения соответствующей необходимости, можно без особых проблем:  слишком длинный отрезок укорачивается с помощью ножовки, а слишком короткий удлиняется с помощью дополнительных монтажных частей.

Нередко рассматриваемый сортамент применяется и для обустройства вытяжных каналов для кухонных вытяжек. ПВХ в контексте данной ситуации является идеальным материалом, поскольку не может быть поврежден горячим воздухом, что совсем не редкость на кухне. К тому же, данный материал (при условии применения пластификаторов) обладает достаточными показателями гибкости, что принесет массу преимуществ при сборке системы и подведении к прибору. Диаметр детали может быть достаточно разным, но чаще всего применяются круглые 100 или 110 мм образцы.

Сравнительно недавно вместо ПВХ активно применялись металлические аналоги, но с появлением на отечественном рынке полимеров, металлические каналы быстро уступили лидерские позиции пластиковым изделиям, поскольку разница в технических параметрах и стоимости оказалась в пользу современной продукции.

Такой сортамент отлично подойдет для обустройства любого помещения, будь то жилое помещение, промышленный комплекс, на территории которого полноценная вентиляция особенно важна или офисное здание, применение таких труб станет идеальным решением, которое эффективно поможет добиться полноценной циркуляции воздуха в рамках желаемой схемы. Габариты и общая площадь оснащаемого помещения не имеют особого значения, монтаж все равно будет достаточно простым и быстро реализуемым мероприятием.

Разнообразие изделий

Сортамент рассматриваемых изделий достаточно масштабен не только для того, чтобы в полной мере удовлетворить потребности потребителя, но и сбить его с толку в процессе выбора продукции необходимых диаметра и длины. Для тех мастеров, которые пока не имеют достаточного опыта работы с таким сортаментом и способны растеряться от многообразия, ниже приведена таблица размеров (длин и диаметров).

Размеры вентиляционных труб:

Внутренний диаметр (мм)	D h (наружный диаметр для круглых воздуховодов)	H*B (для квадратных и прямоугольных)
32	36	—
40	44	—
50	56	—
80	85	64*94
100	105	65*144
125	130	84*164
150	155	85*250 100*200
175	180	85*350 100*250 120*210
200	205	105*350 120*280 150*220
250	255	105*350 120*280 150*220
300	305	150*530 190*390
350	355	190*550 240*420
400	405	240*550 300*450
450	460	300*490

Для большего удобства и конкретной возможности оценить характеристики продукции, стоит рассматривать как внутренний, так и наружный диаметр.

Вариации внутренних и внешних диаметров с ценами:

Внутренний диаметр (мм)	Наружный диаметр (мм)	Длина отрезка (мм)	Ориентировочная стоимость за погонный метр (руб)
100	104	500, 1000, 2000	200
125	129	500, 1000, 2000	240
150	154	500, 1000, 2000	340
200	204	500, 1000, 2000	1000

Если говорить о размерах квадратных и прямоугольных деталей для оформления воздуховодов, то больше других распространены такие товары:

• 55*110-60*204;
• 60*204;
• 60*120;
• 55*110;
• 150-60*204;
• 125-60*204;
• 100-120*60;
• 100-60*204;
• 100-55*110.

Столь внушительное разнообразие, представленное на современном рынке строительных материалов, доступная цена и потрясающие эксплуатационные характеристики – вот ключевые преимущества перечисленного ассортимента.

В контексте данной ситуации важно отдавать себе отчет в том, что оптимальный диаметр воздуховода зависит от того, с какими объемами работы предстоит справляться конструкции, а также от того, насколько интенсивными будут эти нагрузки.

Стоит учитывать мощность приборов, если подключение таковых предполагается при монтаже системы, конечно же, стоит учитывать и габариты и специфику эксплуатации помещения, которое будет обслуживаться посредством такого объекта. Желательно, чтобы расчет системы вентиляции выполнял опытный специалист, а вот сборку можно выполнить самостоятельно.

Видео о вентиляции в доме, а также об установке и монтаже пластиковых воздуховодов:

trubtraid.ru

Вентиляционные трубы пластиковые для вытяжки – размеры и виды

Без постоянного освежения воздуха в помещении говорить о приемлемом микроклимате в нем бессмысленно. Борьба за снижение теплопотерь в жилом строении при большом выборе всяких уплотнителей и герметиков, установка пластиковых оконных блоков, обилие разнообразной бытовой техники – это лишь небольшой перечень основных причин, которые заставляют задуматься об обустройстве качественной вентиляционной системы.

Ее каналы монтируются из различных труб, отличающихся профилем, материалом изготовления и особенностями исполнения. Одна из их модификаций – пластиковые вентиляционные трубы. Вот с их типовыми размерами мы детально и разберемся.

Не следует путать вытяжку (это система естественного воздухообмена) и вентиляцию. Последняя представляет собой тот же вытяжной контур, но принудительного типа, то есть подразумевается, что в канале установлен вентилятор. Но к рассмотрению вопроса о размерах пластиковых труб это прямого отношения не имеет. Они подбираются на основе расчетов параметров той или иной инженерной коммуникации, независимо от ее типа.

Содержание статьи

Классификация труб вентиляционных пластиковых

По материалу изготовления

• ПЭ (полиэтилен).
• ПУ (полиуретан).
• ПП (полипропилен).
• ПВХ (поливинилхлорид).

По профилю

• Круглые.
• Прямоугольные.
• Квадратные.

По исполнению

• С утеплением (например, для колен, расположенных на холодном чердаке) или без оного.
• Гофрированные или с гладкими гранями.

Размеры труб пластиковых для вытяжки в зависимости от сечения

Круглое

Прямоугольное

Рекомендации по выбору

Для жилого строения желательно приобретать вентиляционные трубы из ПВХ. Этот пластик отличается большей устойчивостью к ультрафиолету.

Гофрированные изделия для вентиляционной системы использовать нежелательно. Несмотря на удобство их монтажа, они имеют существенный минус – накапливают пыль между «ребрами», которая попадает вместе с потоками воздуха в вытяжной канал.

Изделия круглого сечения несколько эффективнее профильных (прямоугольных и квадратных).

О пластиковых решетках для вентиляции, их размерах и видах читайте здесь.

Наиболее приемлемые размеры пластиковых труб (в мм) для вентиляционных систем жилых строений:

• круглые – от 100 до 150;
• прямоугольные – 60 х 120 (204).

dearhouse.ru
