Сегодня винтовые лестницы находятся на пике популярности. Это прекрасный вариант для создания в доме обстановки, которая не похожа на другие, к тому же, кому не хочется проявить собственный стиль? Такие лестницы легко устанавливаются в любом маленьком пространстве, главное, чтобы оно имело достаточные размеры для самой конструкции, а диаметр лестницы не выходил за рамки дозволенного. К примеру, идеальным вариантом в гостиной комнате будет винтовая лестница на деревянной основе. На сегодняшний день виды подобных конструкций бывают очень разнообразные. Это и практически невесомые сборные, и массивные, полностью изготовленные из металла, комбинированные и так далее. Как бы там ни было, такие лестницы не могут не поражать воображение и всегда прекрасно смотрятся в любом частном или загородном доме. Традиционно их делают и устанавливают опытные мастера, но это не принципиально, конструкция винтовой лестницы не такая сложная, как кажется на первый взгляд. Главное при самостоятельной установке не забывать об обязательных положениях и нормах в СНиП 2.08.01-89, в которых чётко указаны допустимые размеры и оптимальный диаметр готовой лестницы.

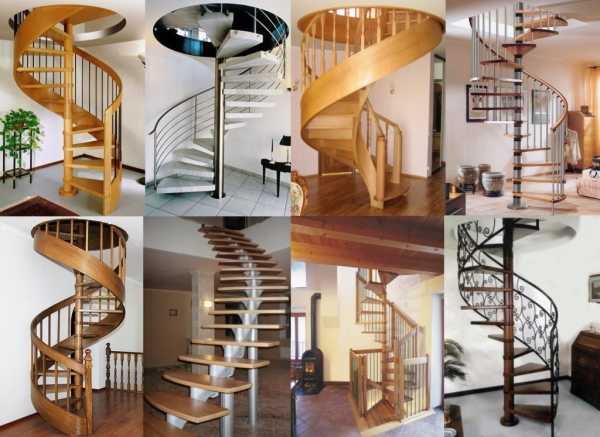

Распространённые виды типичных винтовых лестниц

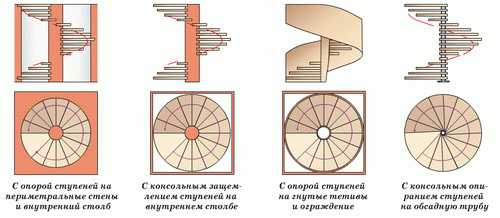

Без изменений уже много лет каждая ступень готовой лестницы фиксируется только радиально, благодаря чему выходит готовый винт .Если рассматривать на схеме, то в разрезе он выглядит как круг, реже многоугольник. Чаще всего вариант многоугольника рассматривается, когда устанавливается винтовая лестница на чердак, которая тесно соприкасается со стеной дома. Это заметно поможет решить проблему с экономией места, но при этом её диаметр и оптимальные размеры будут без изменений. В том случае, когда она будет стоять в центре комнаты большого и просторного дома, то правильнее всего выбрать круглые проёмы. Распространённые виды винтовых лестниц в стандартном частном доме:

• с опиранием на стены, желательно только на несущие;

• с опиранием ступеней непосредственно на центральную часть стойки;

• с опиранием на заранее сделанное ограждение или специальные балки;

• со ступенями, прижатыми к опоре.

Преимущества и недостатки винтовых лестниц

Любые круговые лестницы, независимо от их типа и диаметра, даже если это уличная конструкция, располагают своими как преимуществами, так и недостатками .

Преимущества

• Требует минимум места, при этом её диаметр прекрасно умещает двоих людей. При оптимальной ширине ступени в 1 м, вся конструкция занимает не больше 2, 2 м. Такие параметры можно найти в обязательных положениях СНиП 2.08.01-89. К тому же имеется обязательный наклон 45°, чего нельзя сказать о лестницах в доме традиционного типа;

• Учитывая особенности маршевых конструкций, для винтовых уходит в несколько раз меньше материалов;
• Существует огромное количество видов дизайнерских задумок для любого дома.

Недостатки

• Любой элемент винтовой лестницы сильно отличается от привычных маршевых, к тому же бывают разные варианты установки, поэтому надо быть максимально внимательным при самостоятельной разработке плана и монтаже;
• При установке ступеней очень важно учитывать диаметр готовой конструкции, потому что можно легко прогадать, в результате чего они будут неудобны и даже опасны. Соответственно, имеют огромное значение точные подсчёты.

Уникальность лестниц винтового типа и их применение

Традиционно винтовые лестницы для дачи были самыми популярными и распространёнными много лет. Это легко объяснить ещё тем, что такие дома довольно часто строятся с низкими потолками и места в них не так много как хотелось бы. С помощью таких конструкций в любом небольшом частном домике можно было заметно увеличить пространство и дополнить интерьер . Они не только радуют глаз с эстетической точки зрения, но и весьма функциональны в любом небольшом помещении, так как небольшой диаметр конструкции даёт возможность уместиться ей практически везде. Одной из отличительных черт такой лестницы является то, что каждая ступень конструируется радиально только относительно центральной оси. Именно поэтому, если детально рассматривать схему, то можно увидеть, что в разрезе она выглядит как многоугольник, состоящий из отдельных частей. Благодаря своей необычности, простоте и изысканности, их так часто можно встретить в частных домах и двухуровневых квартирах. Это всегда модно, красиво и практично, а если воспользоваться помощью опытных дизайнеров, то это может быть ещё изысканно и стильно.

Установка лестницы и обеспечение её безопасности

Прежде чем поставить перед собой цель установить в своём доме такую лестницу, надо подумать о её уместности, удобстве и практичности. Ведь именно эти критерии в такой работе считаются самыми важными и значимыми . В первую очередь любые монтажные работы требуют соблюдения строгих правил, независимо от того, в частном помещении или в квартире она будет стоять. Лучше всего воспользоваться услугами профессионалов, потому что они уже имеют необходимый опыт в проведении таких работ. Но можно справится с такой работой и самостоятельно .В любом случае существуют чёткие правила установки, которые необходимо соблюдать:

1. Средняя ступень должна быть не меньше 20 см в ширину;
2. Размер поворота должен вымеряться оптимальным количеством ступеней в 12 штук;
3. Витки должны соответствовать среднему росту человека, но не больше 2 метров, потому что это повлияет на безопасность всей конструкции;
4. Оптимальный диаметр стойки 50 мм;
5. Не использовать подступенок для того, чтобы объединить необходимые части для ступеней.

Важно!Металлокерамические ступени, которые используются в лестницах для квартир, обязательно должны соответствовать правилам, описанным в ГОСТ 8717.0-84.

Как правильно выбирать материалы для изготовления

От того, насколько правильно и точно подобран основной материал для конструкции такого типа, зависит её качество и прочность. Если рассматривать по частям, то в первую очередь надо обратить внимание на главный элемент конструкции – опору. Для несущей части лестницы идеально подойдёт обычная труба из металла или асбоцемента, на которую позже после сварки или другого типа соединения (болтовое или муфтовое) крепятся ступени и остальные части. Чаще всего для изготовления опоры используются такие материалы, как кирпич, твёрдые породы дерева или камень. Здесь уже всё зависит от личных предпочтений заказчиков, тем более что вариантов очень много.

Уже достаточно давно с перилами не экспериментируют и делают их только из дерева твёрдых пород, реже из металла, в особенных случаях из стекла. Особенно изощрённые дизайнеры создают перила, комбинируя эти материалы, создавая необычное новое стилистическое решение. Ступени так же делают из разных материалов, в основном из хорошо зарекомендовавших себя бетона, дерева и металла, однако сегодня можно встретить стеклянные ступени и даже из жёсткой пластмассы.

Особенности монтажа лестниц

Только после того, как был завершён этап проведения подсчётов, начинается процесс складывания всех элементов готовой конструкции

. В этом плане винтовые лестницы чем-то напоминают конструктор, который перед складыванием надо хорошенько просчитать . В этой работе важно не забывать нанизывать каждую ступень на стойку правильно, потому что после этого она будет специальным образом крепиться к полу и её диаметр должен быть одинаковым с отверстиями каждой детали. Особенного внимания заслуживают бетонные ступени, для точных размеров которых существуют правила согласно ГОСТ 8717.1-84. Не стоит забывать, что между каждой ступенью должно быть оптимальное расстояние в 5 см. Только после этого надо зафиксировать конструкцию при помощи больцев. Для выполнения этой части работы надо приложить немало сил и уделить ей максимум внимания. Вариантов лестниц очень много, как в комнату, так и на чердак или на улицу, поэтому важно учитывать не только её внешнее оформление, но место, где она будет располагаться. К примеру, будет совсем неуместным ставить лестницу полностью из дерева на улицу или конструкцию из камня в комнату. Процесс установки готовой винтовой лестницы

Как установить лестницу своими руками

Прежде чем начинать работу, важно разобраться во всех тонкостях лестниц такого типа и понять, что их разные виды подразумевают соответствующие методы работы по установке для каждой отдельной конструкции. Для того чтобы ваша лестница была максимально прочной и функциональной, надо учесть и запомнить несколько правил :

• Конструкция, у которой кромка горизонтальной плоскости свободная, повышает шансы на безопасный подъём и спуск даже по самым узким ступеням. Они называются лестницами без вертикальной плоскости и считаются самыми безопасными;
• Чаще всего человек ступает на среднюю часть ступени, поэтому надо делать её максимально удобной по ширине. Оптимальный и допустимый размер при этом не менее 20 см;
• Зависимо от того, какую функцию будет выполнять лестница, определяется длина ступеней. Если конструкция используется редко, то 0,6 м при диаметре 1,4 будет идеальным вариантом. При частом использовании – 0,8 м;
• Если в помещении деревянный пол, то стойку лучше всего устанавливать на анкеры при помощи специальных крепежей.

Важно!Не стоит экспериментировать с материалом для основной опоры, лучше всего взять обычную металлическую трубу. Для работы это проще, а для конструкции надёжнее.

Такие лестницы очень отличаются от привычных, которые мы часто видим в многоквартирных высотках. Поэтому при их установке очень важно хорошенько подготовить схему и продумать все этапы работы, потому что при малейшей погрешности вся конструкция будет бесполезной. А если есть сомнения, то лучше всего воспользоваться помощью опытных мастеров. Подборка красивых винтовых лестниц

Предыдущая

СтационарныеНаружные металлические лестницы: пожарные и эвакуационные

Следующая

СтационарныеОсобенности выдвижных лестниц на чердак

lestnitsygid.ru

Винтовая лестница: размеры, проектирование, монтаж, материалы

Те люди, у которых во владении дом с несколькими этажами, сталкивались с вопросом о том, какую лестницу выбрать, чтобы гармонично вписать ее в интерьер. В качестве оптимальной конструкции выступает винтовая лестница, размеры которой будут упомянуты ниже. Вы должны быть готовы к тому, что такую конструкцию довольно сложно установить, при изготовлении отдельных элементов можно столкнуться с некоторыми сложностями. Помимо прочего, мастер должен иметь определенные навыки и знания. Основной особенностью таких изделий выступает вибрация, избавиться от нее полностью будет невозможно. В процессе эксплуатации под действием вибрации некоторые крепления могут расшатываться, а также становиться причиной разрушения стен. Но для описанных проблем существуют решения, которые позволяют свести к минимуму недостатки винтовой конструкции.

Особенности проектирования

Если вас заинтересовали винтовые лестницы для дома, то на начальном этапе вы должны подобрать место. Иногда данные конструкции устанавливают снаружи или внутри неотапливаемых помещений. Эти варианты могут стать причиной получения травм, так как металл промерзает при низких температурах и становится скользким. В летнее время такая конструкция нагревается, а передвигаться по ней становится практически невозможно. На следующем этапе нужно создать чертеж, учитывая при этом глубину ступеней, а также их ширину и высоту шага. Важно еще и правильно подобрать материалы.

Кроме стали понадобятся декоративные элементы. Самым экономичным вариантом станет стальной лист, толщина которого составляет 4 миллиметра. С помощью углошлифовальной машины вы сможете нарезать отдельные детали. Конструкцию рекомендуется делать полой, тогда плоскость ступеней можно будет заполнить древесиной. Это позволит снизить общий вес изделия. Кроме того, как показывает практика, по древесине достаточно удобно ходить босиком.

Подготовка инструментов

Винтовые лестницы для дома изготавливаются с определенным набором инструментов, среди них — болгарка, перфоратор или дрель, набор гаечных ключей, а также строительный уровень. Если вы решили использовать в работе сталь, то понадобится сварочный аппарат. В зависимости от типа перекрытий и стены нужно приобрести анкеры или набор дюбелей. Не обойтись в процессе монтажа данного изделия и без рулетки.

Размеры лестницы

Изготовление винтовых лестниц должно производиться только после тщательного расчета размеров. При определении высоты конструкции необходимо учесть, что существуют два значения, а именно расстояние от пола до перекрытия, а также расстояние от поверхности пола до проема. Опорный столб нужно зафиксировать сверху и снизу, в противном случае конструкция будет обладать только лишь 50 процентами прочности.

Описываемый тип лестницы обладает формой круга, при этом важно учесть диаметр проема. Для минимальных 50 сантиметров ширины прохода диаметр должен составить 105 сантиметров. Важно учесть еще и диаметр опорного столба. Если вы планируете заносить мебель на второй этаж, то диаметр проема должен быть равен 305 сантиметрам или больше. Когда изготавливаются винтовые лестницы из дерева, можно использовать те же размеры.

Например, ширина ступени в точке прилегания составит 10 сантиметров, в противном случае поднимающийся сможет легко оступиться и упасть. Чем больше будет высота шага, тем более комфортнее использовать лестницу. Этот параметр можно рассчитать, разделив расстояние от пола до проема на одно из чисел, которое начинается от 5. Шаг между данными значениями составляет 0,5. Главное при этом — прийти к целому значению.

Пример расчета высоты шага

Винтовая лестница, чертеж которой вы сможете составить самостоятельно, должна изготавливаться с учетом определенной высоты шага. Важно для этого определить расстояние от пола до проема. Если цифра равна 312 сантиметрам, то ее можно разделить на 5, что позволит получить 62,4; на 5,5 (56,7) или на 6, что позволит получить 52. Последние расчеты определяют оптимальное количество ступеней, высота каждой из которых должна быть равна 6 сантиметрам.

Подготовка деталей лестницы

Винтовая лестница, размеры которой были упомянуты выше, может быть вами изготовлена самостоятельно, при этом необходимо следовать определенной технологии. А составив схему, вы сможете рассчитать общую площадь конструкции. Для этого используется следующая формула: ширина ступени в средней части умножается на ее высоту, а также на количество ступеней. Исходя из этого, мастер может приобрести 4-миллиметровые листы металла. Если лестница ведет в подвал или на чердак, то достаточно будет 2 миллиметров толщины. По той причине, что ступени обладают клинообразной формой, вы должны быть готовы к большому количеству обрезков. Именно поэтому необходимо приобрести дополнительный лист.

Когда выполняется винтовая лестница, размеры которой будут индивидуальны в каждом случае, столбы изготавливаются из обрезков металла, связываемых между собой. Более длительным в исполнении способом является создание полых ступеней. Для этого следует подготовить полоски с шириной 2 сантиметра. Четыре из них будут боковыми, столько же понадобится на торцевые части. Полосы свариваются в уголок, а после ступени заполняются деревом или элементами ковки.

Альтернативные варианты материала

Винтовые лестницы в частном доме иногда изготавливаются из оцинкованной стали. К такому решению мастера прибегают по той причине, что листовое железо в процессе эксплуатации подвергается коррозии. Однако работать с оцинковкой возможно, если у вас в наличии есть специальное сварочное оборудование.

Еще одним решением является алюминий, который прост в обработке. Однако его стоимость выше, но конструкция будет почти в три раза легче. Алюминий гасит вибрацию и не станет причиной разрушения стен. В процессе сборки следует пользоваться той же технологией, которая была изложена выше, а вот для сварки предстоит применять аргоновые агрегаты.

Процесс монтажа

Винтовые лестницы из металла устанавливаются в четыре этапа, первым из них будет монтаж опорного столба, далее следует приступить к ступеням и поручням. Последним шагом станут декоративные работы. Если лестница собирается в процессе строительства дома, то нижний край опорного столба можно забетонировать, а верхний закрепить к перекрытию дюбелями. Глубина бетонирования не должна оказаться меньше 40 сантиметров.

Если же возможности произвести бетонные работы нет, то лучше всего использовать дюбели. В некоторых случаях на опорный столб надеваются гильзы, к которым привариваются ступени. Они выполняются из трубы большего диаметра. На практике это позволяет регулировать угол подъема, но добавляет лишний вес конструкции и заставляет мастера столкнуться со сложностями при закреплении элементов.

Работа над ступенями

Винтовая лестница, размеры которой должны быть вами рассчитаны индивидуально, предусматривает наличие ступеней. Работа над ними должна вестись на следующем этапе. Если есть возможность зафиксировать эти элементы не только на основе, то манипуляции необходимо начинать с монтажа фиксаторов. Для этого следует использовать бруски квадратного сечения со стороной 5 сантиметров. Их разрезают на отдельные куски, равные наибольшей ширине ступени. Выставляют элементы по уровню и закрепляют дюбелями к стене. Ступень приваривается к опорному столбу, а второй ее край ложится на фиксатор. Большей монолитности можно добиться, сварив между собой ступени. Для этого используются полоски металла.

Изготовление бетонной лестницы

После того как вы узнали, по какой технологии изготавливаются винтовые лестницы из металла, можно ознакомиться с методикой возведения бетонной конструкции. Для проведения работ понадобится 20-миллиметровая водостойкая фанера, которая еще иногда заменяется 3-сантиметровый обрезной доской. Подготовьте строительный брус квадратного сечения со стороной 10 сантиметров, который необходим для подпорок и стоек. Когда требуется формирование криволинейных поверхностей, используется 9-миллиметровая фанера или обрезная доска. В создаваемой опалубке не должно быть зазоров и щелей, поэтому соединения следует выполнить с помощью фосфатированных саморезов. В торце устанавливаются стальные уголки. После застывания раствора все элементы удаляются. В готовую опалубку следует уложить стальные прутья. Производится заливка бетона, марка которого не должна быть по прочности ниже В15. Начинают работы с верхней ступени, постепенно продвигаясь вниз.

Стоит учесть, что бетонные винтовые лестницы имеют достаточно большой вес, поэтому лучше всего перед началом работ проанализировать, будут ли способны перекрытия и пол выдержать подобную нагрузку. Такие изделия довольно часто отделываются древесиной или фанерой, что будет зависеть от финансовых возможностей. Бетонные винтовые лестницы способны прослужить хозяевам достаточно долго.

fb.ru

Размеры винтовой лестницы в частном доме: диаметр

Если ваш дом имеет более одного этажа, то такая конструкция, как лестница обязательно будет в нем присутствовать. Размещение этой конструкции в интерьере дома сопряжено с определенными сложностями. Она занимает довольно много места, как на нижнем, так и на верхнем этаже.

Одним из типов маленькой лестницы для небольшого загородного дома, размещающейся в интерьере наиболее компактно, является винтовая. Владельцы дачных домиков, конечно, желали бы и компактную винтовую лестницу сделать как можно меньше. Каким же может быть минимальный диаметр винтовой лестницы – рассмотрим в этой статье.

Какие бывают конструкции винтовых лестниц

Прежде чем измерять размеры винтовых лестниц на второй этаж, познакомимся с конструктивными особенностями этого типа архитектурных элементов для обеспечения вертикальной связи между этажами. Винтовая лестница – это конструкция, в которой марш имеет форму объемной спирали, а ступени – клиновидную форму. Основных видов винтовых лестниц существует всего три:

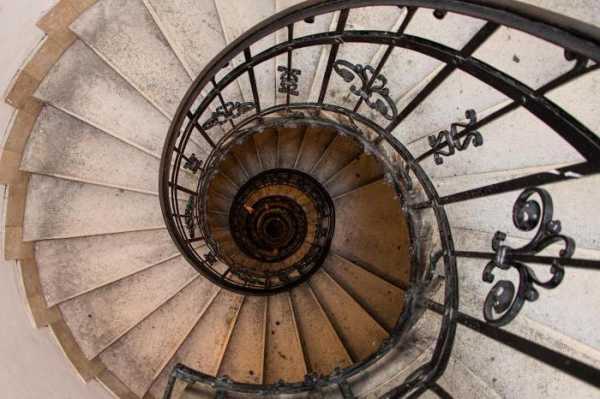

1. Шахтного типа. В самом простом виде конструкции шахтного типа представляют собой цилиндрический колодец, в котором ступени опираются широким концом на стены шахты, а узким – на центральную опору. Более сложные конструкции могут не иметь опоры в центре, а внутренние края ступеней поддерживается, к примеру, подвесами. Так, например, устроена лестница Мариинского театра. Конструкции, в которых наружные края ступеней имеют опору на спиралевидную тетиву, которая одновременно служит ограждением, является еще одной разновидностью шахтных лестниц.

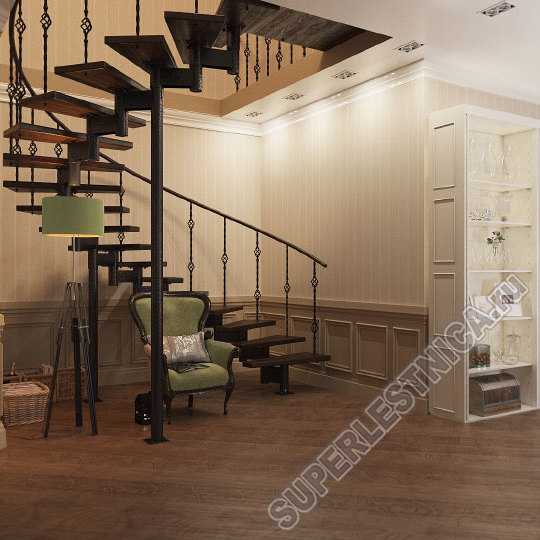

2. С опорой на центральный столб. Более просты в устройстве конструкции с опорой на столб. Лестницы с центральной опорой не нуждаются в опоре ступеней по наружной стороне. Размеры столба винтовой лестницы зависят от способа крепления ступеней. В разновидности с консольным защемлением опору делают более массивной, и часть ступени вмурована в монолитный столб. Более распространенный вариант – с консольным опиранием. Центральный столб представляет собой стержень, на который нанизаны ступени особой формы. Положение ступеней относительно центра фиксируется при помощи лестничного ограждения. Такой тип является наиболее подходящим для небольшого частного дома – в продаже имеются готовые конструкции на металлическом каркасе. К тому же, такой вариант крепления имеет минимальные размеры винтовой лестницы в плане, потому что опора имеет небольшой диаметр.
3. Без центральной опоры. Безопорная конструкция представляет собой разновидность больцевой лестницы.

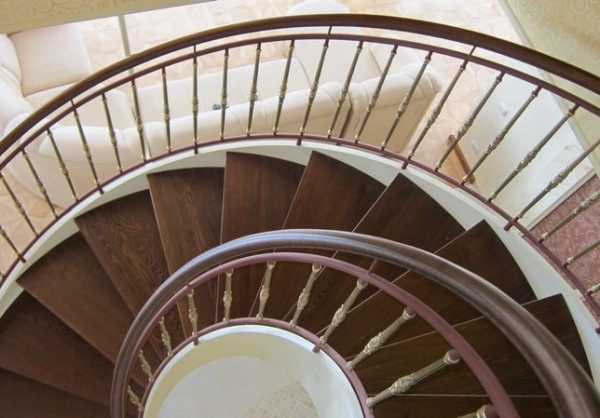

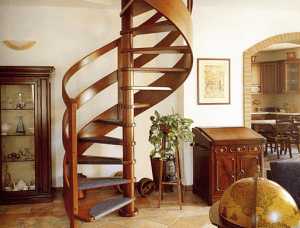

Это три основные разновидности, которые, в свою очередь, имеют подвиды. На фото показаны различные варианты винтовых конструкций.

Выбираем размеры

Размеры винтовой лестницы в частном доме не регламентируются строго ГОСТом или СНиПами. Но, учитывая, что конструкция используется для регулярного спуска и подъема, а в экстренных случаях, которых, конечно, хотелось бы избежать, но учитывать необходимо обязательно – для эвакуации, устройство должно быть удобным и не приводить к травмам.

Размеры лестничных конструкций при проектировании как раз и рассчитываются, исходя из возможной необходимости эвакуации людей в аварийных ситуациях. При проектировании лестниц в общественных зданиях руководствуются положениями СНИП 21-01-97 – нормами пожарной безопасности зданий различного назначения, а изготовление металлических пожарных лестниц регламентирует ГОСТ Р 53254-2009.

Существуют еще нормы на устройство лестничных площадок, изготовление металлических конструкций, и другие документы. Отдельного ГОСТа или СНиПа на винтовые лестницы не существует – при проектировании таких конструкций используют те же рекомендации, как и при расчёте обычных маршевых.

Основным значимым размером является ширина марша. Если вы планируете устройство лестничной конструкции в своем частном доме, то при проектировании следует учитывать ее назначение. Для постоянно эксплуатирующейся конструкции ширина марша не должна быть менее 900 мм. Конструктивные размеры проема в этом случае, должны быть, как минимум, 2000 мм – чтобы вместилась не только сама конструкция, но и ограждение. Между поручнем и вертикальными частями проема следует оставить просвет в 100-150 мм, чтобы пользователь не поранил руку, опираясь на перила.

Если планируете дополнительную лестницу, например, на чердачное помещение, диаметр винтовой лестницы может быть 1400- 1500 мм, а длина ступени – 550-600 мм.

Задумывая винтовую конструкцию, следует помнить, что полезная ширина марша уменьшится примерно на треть от реальной длины ступеней: проступи имеют клиновидную форму и в центральной части сильно нависают друг над другом, поэтому подыматься около центральной опоры неудобно. Делать размер ступени винтовой лестницы значительно больше метра нецелесообразно – при диаметре проема более 3000 мм стоит использовать обычную конструкцию, которая более удобна в эксплуатации.

 Расчёт ступеней

После того, как определились с основными габаритами конструкции, переходим к расчёту ступеней. Здесь сохраняется основной принцип, используемый при конструировании – соотношение высоты подъема и ширины проступи должно быть максимально комфортным для подъема.

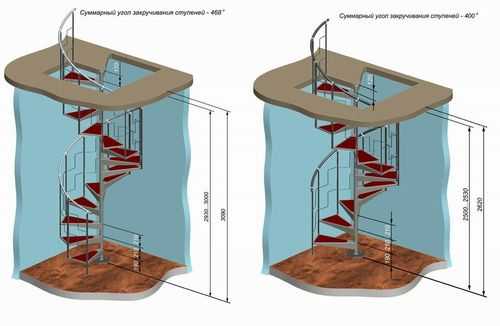

Высота этажа – расстояние между уровнем чистого пола нижнего этажа и чистым полом верхнего этажа, определяет количество ступеней и их высоту. На эти параметры также влияет угол закручивания. Если конструкция помещается в центре комнаты, то заход и выход с лестницы может располагаться как угодно и при подъеме человек совершает полный круг. Если пространство ограничивается стенами, то возможно, угол в 360° придется изменить на меньший. Что увеличит высоту ступеней.

Еще один параметр, на который стоит обратить внимание – направление движения. Он влияет на расположение площадки и последней (нижней) ступени. Направление движения может быть:

• по часовой стрелке;
• против часовой стрелки;

В замках винтовые конструкции имели направление подъема по часовой стрелке, потому что большая часть людей – правши, и при таком устройстве нападающие были стеснены в движениях правой руки, держащей меч.

Удобство пользования зависит от правильно спроектированной конструкции – не экономьте полезную площадь в доме за счет своего удобства и безопасности.

lestnica-info.ru

точный расчет лестничной конструкции с помощью рекомендаций специалистов, видео и фото

Винтовые лестничные комплексы известны человечеству с давних времен. За время своего существования они претерпели существенные изменения и теперь могут быть установлены в любой многоуровневой квартире или в частом доме. Такие конструкции позволяют существенно сэкономить свободное пространство в помещении, удобны в использовании, долговечны и доступны всем желающим.

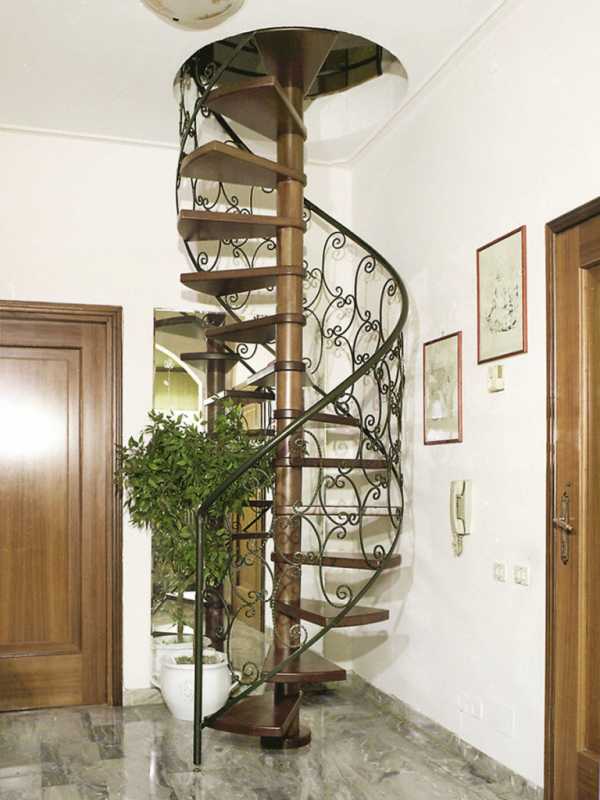

Фото красивой винтовой лестницы от нашей компании

Особенность винтовых лестниц заключается в креплении ступенек к центральному опорному столбу, благодаря чему получается закрученная в спираль конструкция. Ступени, расположенные по кругу, минимизируют использование полезной площади. Лестница помещается в окружность, у которой радиус равен длине ступеней. При этом винтовая конструкция может иметь не только круглую, но и квадратную, и даже шестиугольную форму. Интересные варианты можно посмотреть на фото или видео в сети Интернет.

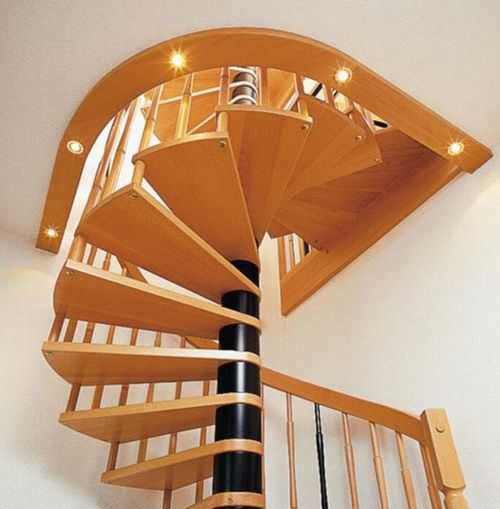

Фото закрученной в спираль, компактной винтовой лестницы, которую можно заказать в компании

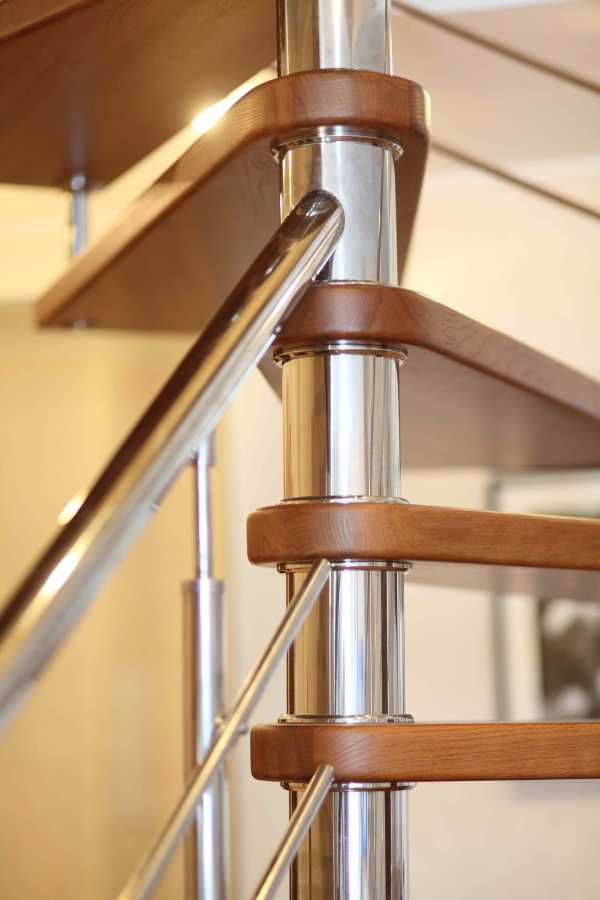

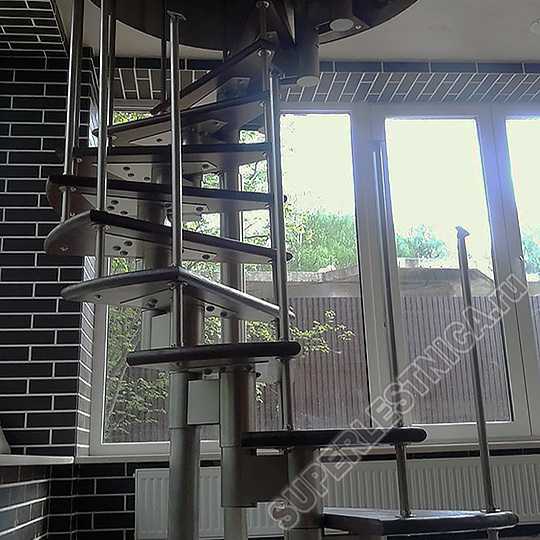

Сегодня чаще всего устанавливаются винтовые лестницы с центральной опорной стойкой. На эту стойку поочередно надеваются цилиндрические звенья со ступеньками. По внешнему радиусу окружности ступени могут быть скреплены специальными распорными элементами, которые называются больцами. Лестница может выходить на второй этаж на уже существующее перекрытие или на площадку, которая входит в ее конструкцию.

Лестница на больцах винтовая, особенности крепления

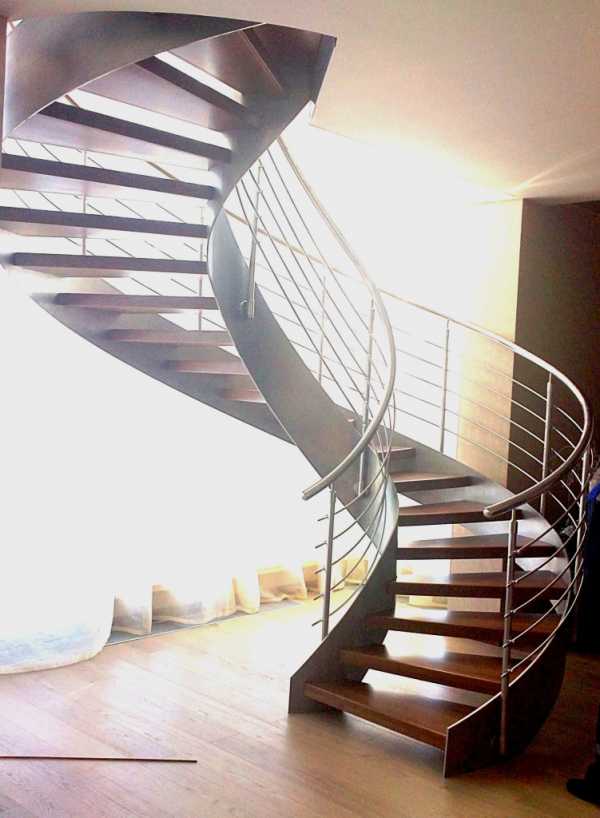

Можно встретить винтовые лестницы на спиралевидных тетивах. Специальная тетива выступает в качестве несущей конструкции. Именно к ней монтируются ступени лестниц.

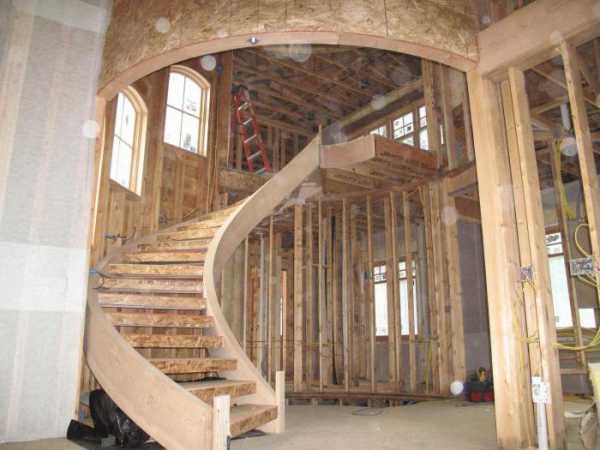

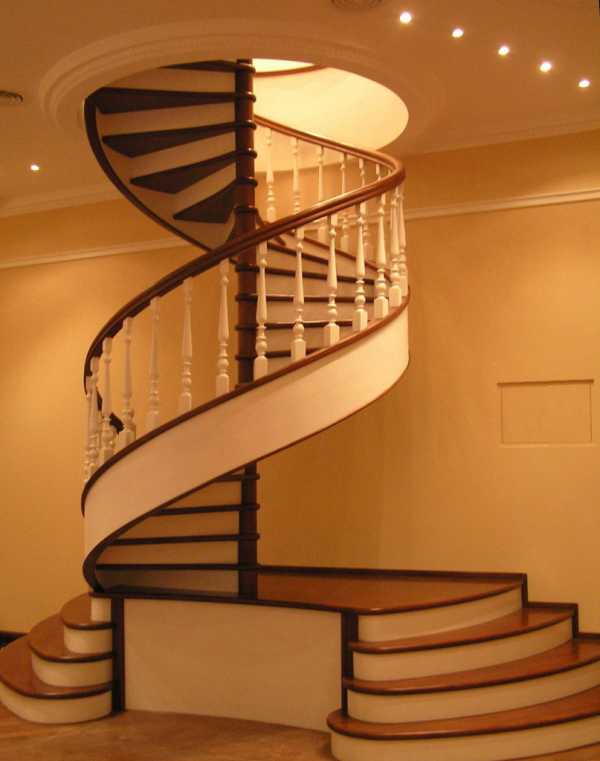

Фото лестницы винтовой на тетивах

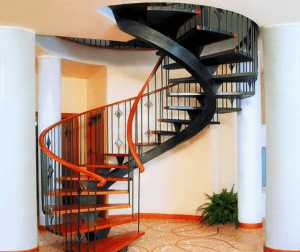

Большой интерес у владельцев частных домов и многоуровневых квартир вызывают винтовые лестничные конструкции на косоурах. Под косоуром понимается специальная балка, которая берет на себя основную нагрузку. Ступени устанавливаются на косоур сверху, в отличие от тетивы, где они монтируются в специальные пазы.

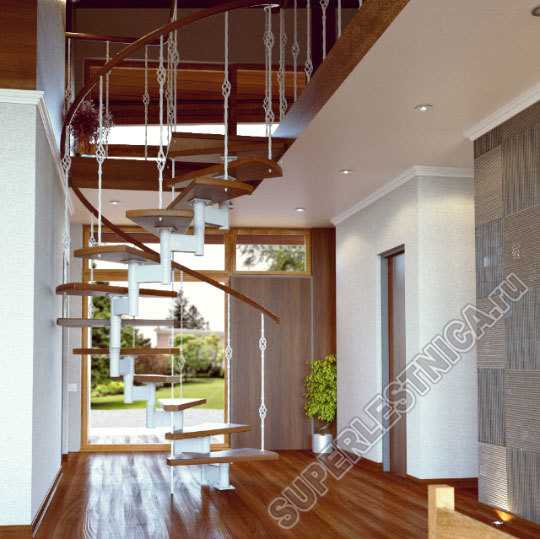

Фото винтовой лестницы на косоуре

Материал, используемый для возведения винтовых лестниц, может быть самым разным. Лучше всего, если основная часть конструкции будет сделана из легированной или полированной нержавеющей стали. Подойдет латунь или алюминий. Металлический каркас способен обеспечить конструкции высокий уровень безопасности , отменную прочность и надежность при эксплуатации.

Специалисты нашей компании изготовят конструкцию из любого материала

Если аккуратно и грамотно спроектировать, рассчитать и установить винтовую лестницу, то она создаст в помещении уникальное ощущение комфорта и уюта, а также будет безопасной не только для взрослых, но и для детей, проживающих в доме. Справиться с работой поможет видео инструкция по вычислению габаритов.

Правильно рассчитать параметры конструкции винтовой лестницы помогут в компании «Лестницы Мастер»

Преимущества и недостатки винтовых лестниц

Как упоминалось выше, винтовые лестницы занимают очень мало места в помещении. Ступени крепятся к специальной центральной опоре и ”висят” в воздухе. Если в доме или в квартире очень мало свободного места, такая особенность конструкции является несомненным преимуществом. Для установки среднестатистической конструкции достаточно выделить около полутора квадратных метров.

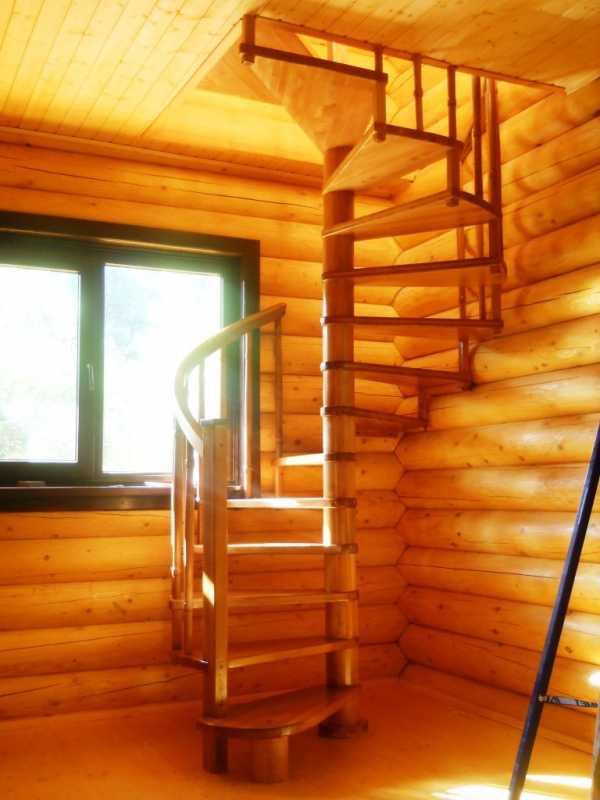

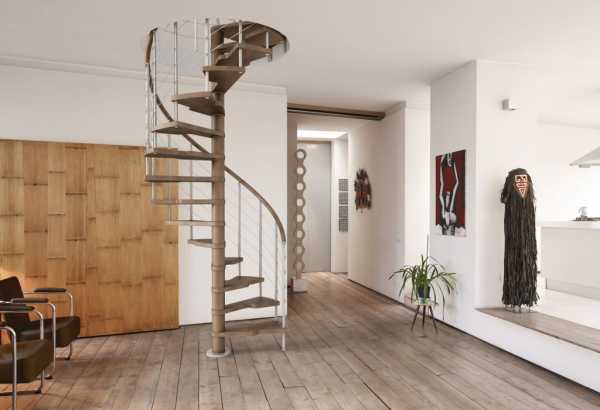

Фото компактной лестницы от компании «Лестницы Мастер». Такая конструкция не займет много места и не будет перегружать пространство своим внешним видом.

Если перечислять все достоинства, присущие винтовым лестницам, то можно отметить:

1. Доступную цену. В сравнении с аналогичными маршевыми моделями, винтовые лестницы обойдутся владельцам домов намного дешевле.
2. Привлекательный внешний вид. Существует огромное количество дизайн-проектов, которые можно использовать при создании винтовой лестницы в частном доме своими руками.

Винтовая лестница доступна по цене и имеет красивый дизайн

Помимо неоспоримых преимуществ, они обладают еще и некоторыми недостатками:

1. Ступени лестниц не очень широкие и при крутом подъеме могут быть небезопасными.
2. По винтовым лестницам сложно поднимать или опускать крупногабаритные грузы.
3. Могут возникнуть трудности при выполнении расчетов. Важно, чтобы все параметры, включая количество ступеней и ширину проступи, были подсчитаны верно. В противном случае, конструкцию придется демонтировать и исправлять. Лучше всего расчет винтовой лестницы доверить профессионалам.

Но, если вы решили, что винтовая лестница в вашем случае является самым верным решением, то следует приступать к расчетам.

Если расчеты выполнить верно, то лестничная конструкция прекрасно впишется в интерьер и будет безопасной в использовании

Расчет винтовой лестницы: тонкости и нюансы

Очень важно при самостоятельном сооружении винтовой лестницы помнить про особенности выбранной конструкции, а также учитывать все нюансы:

1. По мнению специалистов, ширина пролета не должна быть меньше ста сантиметров. Движение при таких параметрах будет комфортным, а ширина всей конструкции получится около двух метров. Учитывайте, что несущая конструкция должна иметь диаметр от 20 до 50 сантиметров.
2. Надежными являются конструкции, если ступени крепятся к несущей опоре и к винтовым поручням с балясинами.
3. Лестничный винт в горизонтальном разрезе может иметь форму круга или многоугольника. Для установки ступенек в стене проделываются специальные углубления.

Обратившись в компанию «Лестницы Мастер», можно быть уверенным в правильности всех подсчитанных данных

Что касается материалов, то самыми надежными и прочными являются несущие опоры из металла. В некоторых случаях опоры винтовых лестниц могут быть сделаны из камня, кирпича, дерева или бетона.

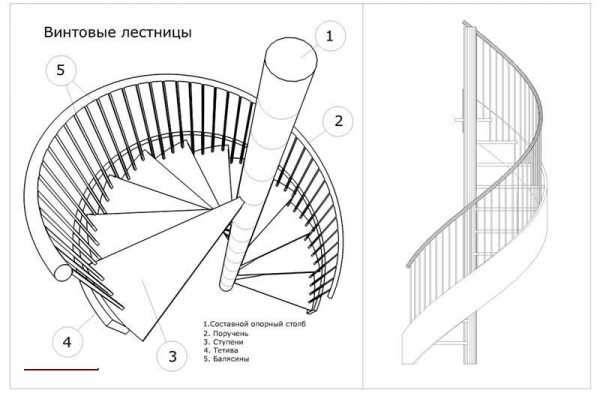

Конструктивные элементы винтовой лестницы

Ступени и перила лучше делать из ценных пород древесины. В редких случаях можно встретить винтовые лестницы со стеклянными или пластмассовыми ступенями. Но, такие конструкции смотрятся красиво как в жизни, так и на фото или видео роликах.

Инструкция по вычислению габаритов винтовой лестницы

Грамотно проведенный расчет винтовой лестницы позволит в дальнейшем получить конструкцию, которая будет долговечной, безопасной и надежной. Для этого понадобится фото или видео инструкция, которая содержит в себе важнейшие рекомендации по вычислению габаритов винтовой лестницы.

Фото инструкция по вычислению габаритов

Ширина прохода должна лежать в пределах от 70 до 100 сантиметров. Для того, чтобы инструкция по вычислению габаритов винтовой лестницы была понятной, возьмем конкретные среднестатистические параметры. Например, предположим, что ширина лестницы равна 90 сантиметрам, ее высота составляет 270 сантиметров, а диаметр опорной центральной стойки равен 30 сантиметрам.

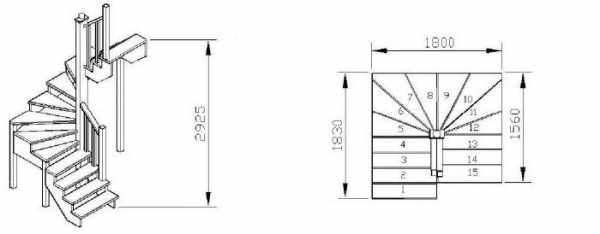

При проектировании винтовой лестницы учитывайте основные размеры

На первом этапе рассчитаем общий диаметр винтовой лестницы. Если говорить о проекции, то это вид сверху. Формула подсчета общего диаметра достаточно простая. Надо взять две проходные ширины и добавить к получившемуся значению диаметр опорного центрального столба.

90х2+30=210 сантиметров.

После этого на листе бумаги следует сделать чертеж. С помощью циркуля на бумагу наносится окружность с получившимся диаметром в 210 сантиметров в масштабе 1:10. Получаем диаметр 2,1 сантиметра.

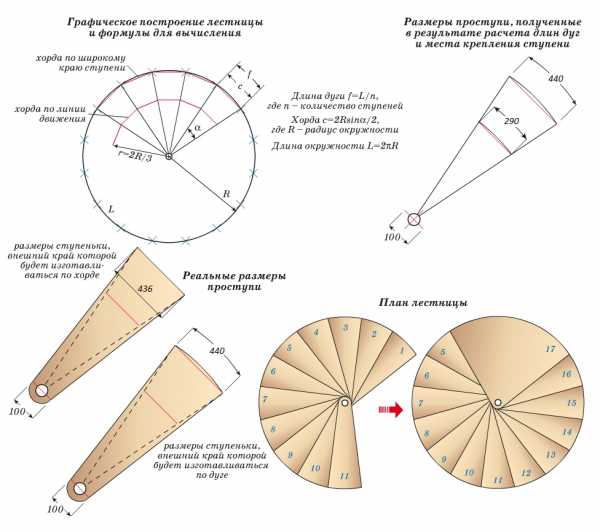

Чертеж винтовой лестницы. Вид сверху

В нарисованную на листе бумаги окружность вписывается еще одна окружность, которая отображает траекторию движения людей по лестнице. Вторая окружность чертится с радиусом, рассчитанным по следующей формуле: (90+15)/2=52,5 сантиметров.

Расчет винтовой лестницы лучше доверить профессионалам

На следующем этапе приступаем к подсчету количества ступенек. Возьмем среднюю ширину ступеньки равную 25 сантиметрам. После этого длину окружности, которая рассчитывается по стандартной математической формуле, надо разделить на среднюю ширину одной ступеньки.

В нашем примере получится 14,44 ступеньки. Округление выполняется в сторону увеличения. Получаем, что лестница будет иметь 15 ступенек.

Расчет винтовой лестницы: габариты ступенек

Далее приступаем к вычислению высоты ступени. Для этого мы первую окружность поделим на пятнадцать ровных частей. Помните, что первая и последняя ступени должны быть удалены между собой на расстояние высокого человека. Например, рост взрослого мужчины составляет в среднем 190 сантиметров. К этому показателю надо прибавить резерв в 10 сантиметров. Учитывается при расчете и толщина ступени, предположим, что в нашем случае она составляет 3 сантиметра. Получаем: 190+10+3=203 сантиметра.

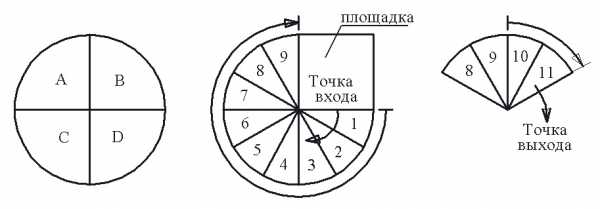

Инструкция по вычислению габаритов ступеней

Зная все вычисленные выше параметры, можно переходить к подсчету высоту ступеньки. Для этого высоту витка надо поделить на количество ступенек.

203/15=13,5 сантиметров.

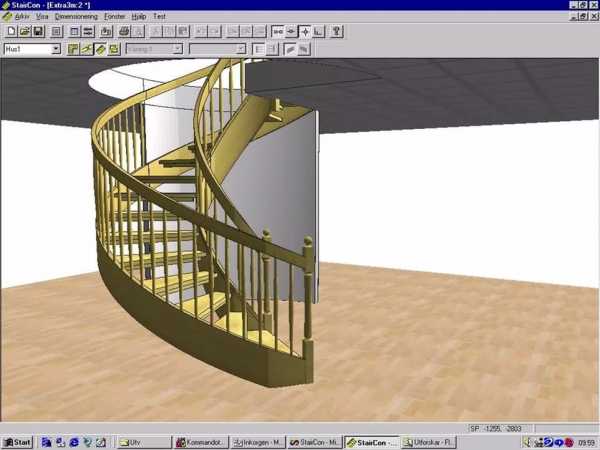

Расчет винтовой лестницы можно выполнить с помощью специальной компьютерной программы

Заключение

Красивая винтовая лестница является не только средством коммуникаций между этажами, но и представляет собой отличный способ для воплощения творческого потенциала.

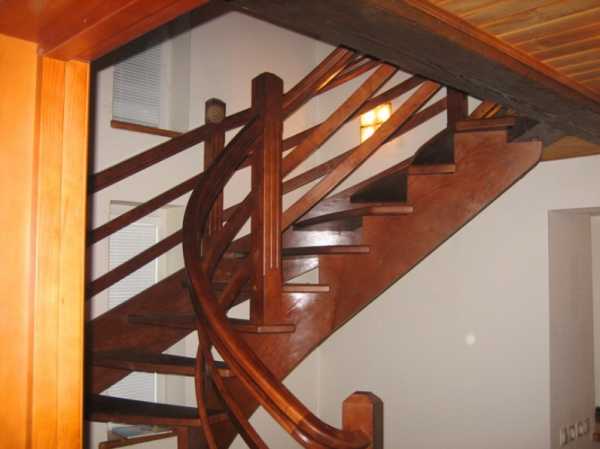

Фото шикарной винтовой лестницы для частного дома

Интересные идеи лестничных конструкций можно посмотреть на фото или видео. С их помощью можно выбрать подходящий вариант. Если возникают сомнения по поводу своих возможностей, то следует обратиться за помощью к профессионалам. Опытные мастера, работающие в компании ”Лестницы Мастер” создадут в помещении винтовую лестницу, которая будет отвечать всем требованиям и желаниям заказчиков.

lestnicymaster.ru

Расчет основных размеров винтовой лестницы

Прочие элементы лестниц 787

Как бы вам не хотелось, а подъем или спуск с мансарды или второго этажа

Специальные виды лестниц 3 691

Для большинства индивидуальных застройщиков, занимающихся сооружением загородного дома, складная лестница на второй этаж или

Экономия 96

В каждом современном доме находится множество электроприборов, которые активно используют электроэнергию. Можно ли снизить

Основные монтажные работы 1 928

В последнее время чаще всего делают крыльцо с использованием бетона. Дело в том, что

Ландшафт 3

История габионов насчитывает несколько столетий. Их применяли и в военном деле, и в строительстве.

Особенности лестниц 15 575

Не все из нас, пытаясь решить задачу по проектированию лестницы при сооружении своего жилища,

sdelai-lestnicu.ru

Расчет винтовой лестницы своими руками: формулы, правила, нюансы

Расчет винтовой лестницы своими руками – это возможность сделать самостоятельно уникальные “закручивающиеся” ступеньки.

Они ведут с одного этажа на другой.

Такая конструкция экономит место, которое пришлось бы выделять для установки обычной маршевой лестницы.

Просчет основных параметров: радиусы, окружности лестницы

Типы конструкций винтовой лестницы могут быть разделены на три большие категории:

• С центральным столбом, на который и упираются ступени.
• Без опоры в середине (ступени крепятся на тетивах – окружающих стенах).
• Объединение первых двух (то есть ступени опираются и на центр и на боковые опоры – применяется для широких конструкций).

Винтовая лестница в частном доме

При самостоятельной сборке и изготовлении винтовой лестницы наиболее популярным и простым вариантом является первый – с центральным столбом.

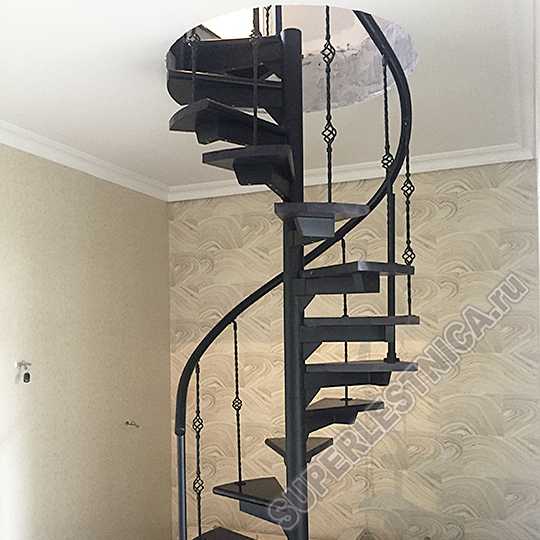

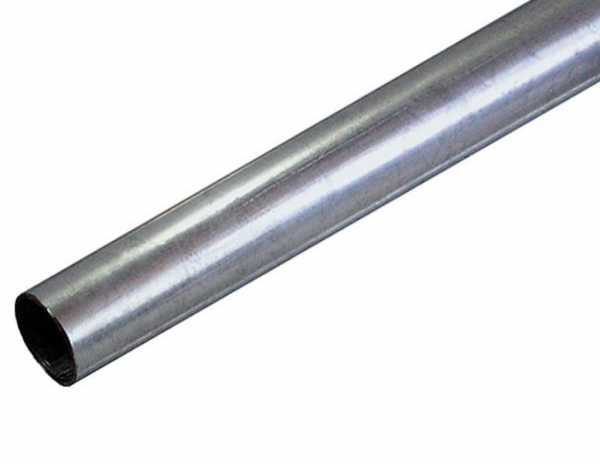

Эта серединная (обсадная) опора легко делается из стальной трубы.

Она должна иметь диаметр минимум шесть сантиметров, а толщину своей стенки – от половины сантиметра.

Только в таком случае конструкция будет крепкой.

Для начала работы стоит нарисовать план будущей лестницы на бумаге.

Если смотреть на этот важный элемент сверху, то окажется, что это правильная окружность.

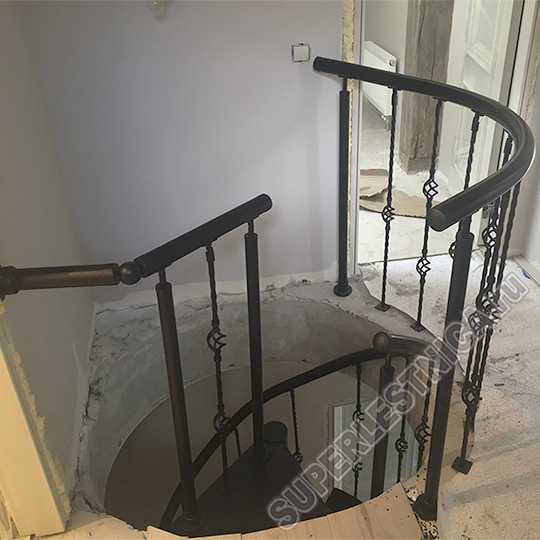

Ее диаметр равен диаметру проема, предназначенного для винтовой лестницы.

Радиус конструкции будет обозначаться латинской буквой R и называется он радиус проема или консоли, причем внешний. Это самое большое измерение лестницы по ширине.

При этом нужно определиться с внутренним радиусом, который будет выглядеть в формуле так: R1. Он равняется толщине опоры, включая толщину ее стеночки. Например, если для постройки винтовой лестницы взяли максимально тонкую из возможных труб, ее R1 будет равен 6 см+0,5 см = 6,5 см. То есть R1=6,5 см=0,065 м.

Следующая величина, с которой нужно определиться, это количество оборотов, которые проходит лестница либо идущий по ней человек. Есть два варианта выражения этого параметра: в градусах или в штуках.

Например, лестница делает два полных оборота вокруг своей опоры-оси. Тогда в штуках (n) этот параметр будет равняться двум, а в градусах (y) 2*360 = 720⁰, так как в одном обороте (в полном круге) триста шестьдесят градусов.

Итак, y=720, а n=2. Первая величина вполне удобна для отображения на чертеже, а вторая – для расчетов. Если лестница имеет более одного целого оборота (y>360, а n>1), то надо учесть следующее.

Человек, идущий по ней, обязательно должен проходить в полный рост, не рискуя удариться головой о верхний ее виток. Именно поэтому между двумя ступеньками, расположенными друг над другом обязательно нужно учесть расстояние в 180-190 см.

Для проверки этого параметра надо брать величину высоты винтовой конструкции (допустим – это пять метров) и разделить на то количество полных оборотов, которые она будет делать вокруг своей оси (в этом примере n=2). Итак, 5/2=2,5 м – показатель отличной просторной лестницы. Такая конструкция будет выглядеть красиво.

Следующий этап расчетов – определение длины окружности проема лестницы – L. Она равна 2*p*R*n, где все величины уже были описаны выше, а число p (“пи”) равно приблизительно 3,14.

Второй вариант расчета длины окружности – через y (количество градусов): L=2*p*R*(y/360). Если взять приведенные выше данные, а также принять за длину радиуса 80 см (R=0,8 м), то L будет равна 2*3,14*0,8*2=10,048 м.

Так была вычислена длина окружности внешней. Но идти по лестнице человек будет не по краю, а по середине ступени. Поэтому теперь стоит посчитать расстояние пути движения – l. В практике строительства таких лестниц был выявлен тот факт, что обычно нога ставится на две третьих радиуса винтовой лестницы, то есть за радиус пути движения r нужно брать 2*R/3.

В таком случае предыдущая формула примет вид: l=2*p*(2*R/3)*n или l=2*p*(2*R/3)*(y/360). Посчитаем полезную длину пути: l=2*3,14*(2*0,8/3)*2=2*3,14*0,53*2=6,65 м. Получается, внешняя окружность имеет протяженность более десяти метров, а путь – менее семи.

Для того, чтобы вычислить основные определяющие величины любой винтовой лестницы, нужно определиться с шириной проема для нее и количеством оборотов, которые она будет делать вокруг своей оси.

Определение параметров ступеней для любой винтовой лестницы

Расчет винтовой лестницы на второй этаж – это наиболее востребованный вариант изготовления подобной конструкции. Для того, чтобы сделать такую лестницу, все описанные выше формулы подходят.

Кроме этого, можно упростить определение ширины и высоты ступеней для лестницы с первого на второй пролет, вычислив их следующим образом.

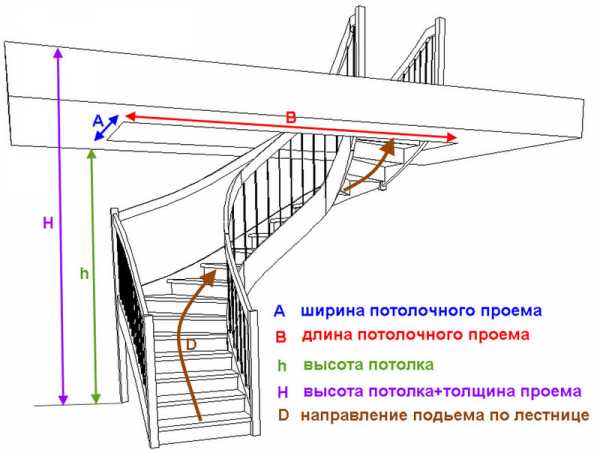

Сначала надо узнать высоту самого этажа (расстояние от пола до потолка на первом этаже). Эта цифра обозначается буквой h2 (например, h2=4,5 м). Также нужно знать толщину перекрытия между первым и вторым этажом – h3 (допустим, h3=0,5 м). Тогда высота винтовой лестницы будет суммой этих двух чисел: H=h2+h3=4,5+0,5=5 м.

Теперь хозяевам предстоит решить, какой высоты будет каждая ступенька. Рекомендуемая величина – 18-22 см. Для этого примера примем высоту ступени (s) равной двадцати сантиметров (s=0,2 м).

Рассчитаем количество ступеней (x). Для этого нужно разделить высоту лестницы на высоту одного элемента. Получаем: x=H/s=5/0,2=25 ступеней. То есть с заданными ранее параметрами расчетное количество элементов лестницы будет составлять двадцать пять.

Обратите внимание, что последняя верхняя ступень – это пол второго этажа, поэтому ее делать не нужно будет.

Итак, расчет радиусов и длин окружностей лестницы произведен. Также выяснено, сколько ступеней понадобиться сделать. Они могут быть выполнены из дерева, не обязательно делать металлические.

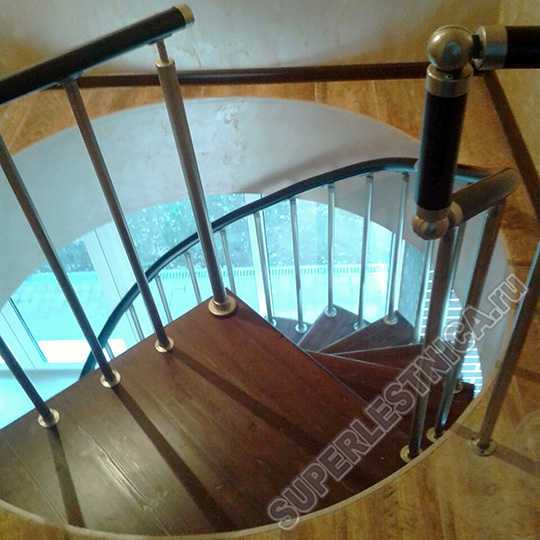

Ступени для винтовой лестницы имеют не прямоугольную форму плоскости, а клинообразную. Это значит, что к центру они сужаются, а к внешнему краю – наоборот, расширяются.

Рассчитаем длину ступени (h) – расстояние от центральной опоры до внешнего края конструкции. Величина вычисляется так – это разность между радиусом лестничного проема и радиусом опоры или R-R1. Итак, длина ступени в приводимом примере равна: h=R-R1=0,8-0,065=0,735 м, то есть h=73,5 см.

Так как величина h меньше метра, можно не боятся делать ступени для подобной винтовой лестницы из дерева (твердых пород). В случае, когда эта величина получается более одного метра, нужно ее делать с дополнительной опорой на боковые тетивы либо брать более надежный материал, например, сварной металл.

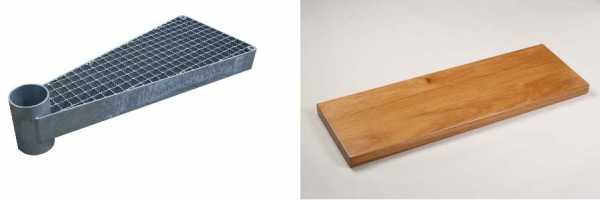

Еще один вариант – сделать металлический каркас для каждого элемента, а сверху установить деревянные планки.

Теперь нужно определить не менее важный, чем все предыдущие величины, момент. Это ширина проступи (та плоскость, на которую становится нога при подъеме по лестнице, либо при спускании человека вниз).

Важный момент: это число будет показывать ширину ступени в том месте, куда обычно опускается ступня – то есть на две третьих от центральной опоры. Эта величина будет обозначаться опять же латинской буквой – буквой d.

Итак, d равняется частному между полезной длиной лестницы (l) и количеством ступеней (x), d=l/x=6,65/25=0,26 м=26 см. Ширина проступи – чуть менее тридцати сантиметров.

По желанию, учитывая потребности тех людей, которые будут пользоваться лестницей, можно сделать ступени уже или шире, соответственно их количество тоже изменится. Оптимальным размером проступи считается величина от двадцати пяти до сорока сантиметров.

С помощью несложных вычислений можно определить длину пути по лестнице и ширину проступи.

Расчет размеров самой ступеньки

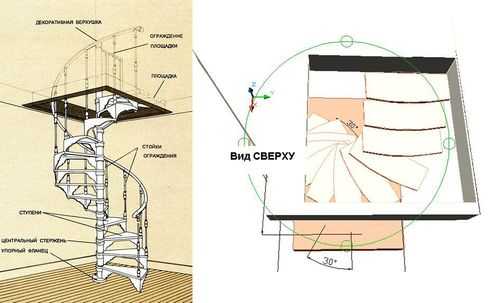

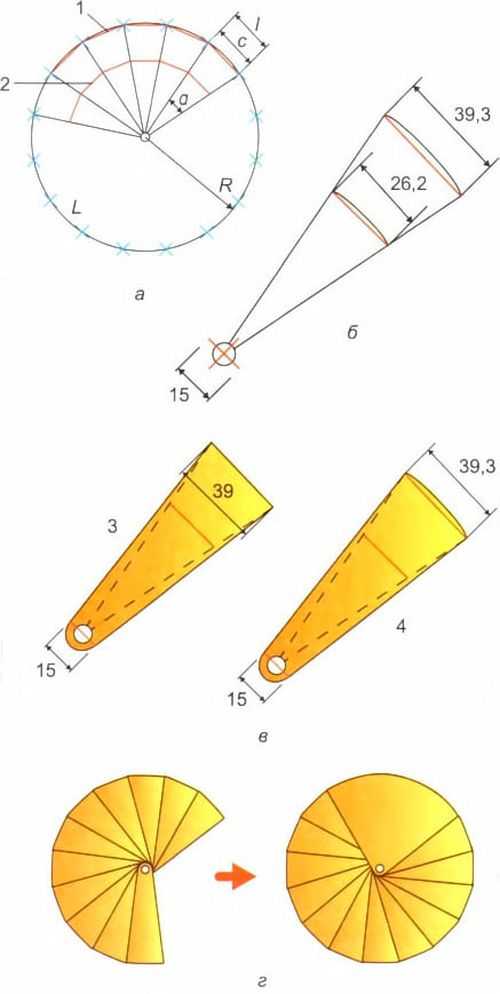

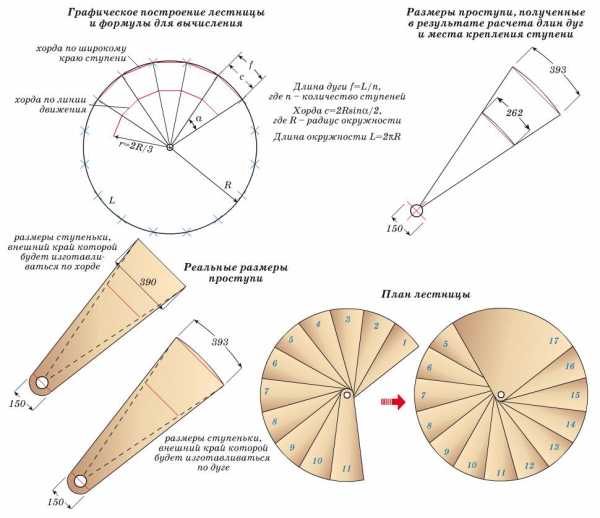

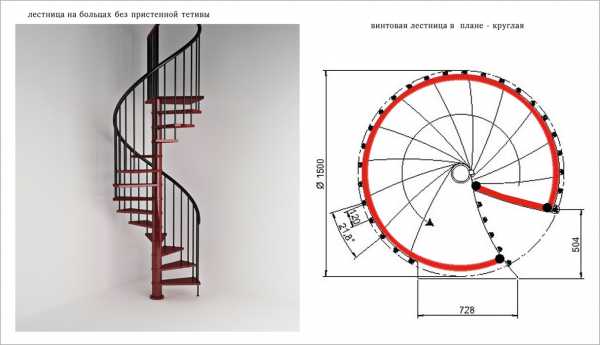

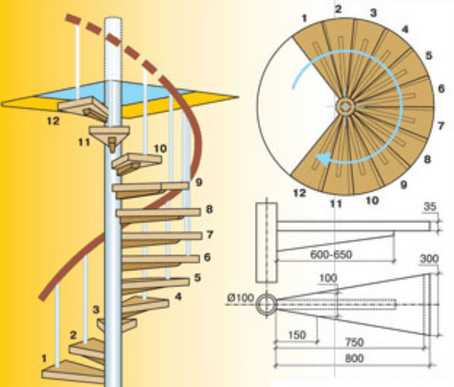

Схема размеров винтовой лестницы

Расчет винтовой лестницы, чертежи для которой рисуют на основании вычислений, строят во время планирования построения этой конструкции. Но вычисления не будут полными без определения размеров каждой ступени. Итак, после определения ее длины, надо выяснить, каким будет широкий край.

Необходимо просчитать максимальную ширину проступи. Эту величину обозначим латинской буквой d1. Показатель d1 – это несколько закругленный отрезок по самому широкому внешнему краю ступени, то есть фактически – ширина самого широкого ее места. Для самого узкого отрезка определим такое обозначение – d2 – это глубина проступи вблизи трубы-центра (обсадной трубы).

Обычно ее делают не менее десяти сантиметров. Например, для расчета d2 будет равно 10 см (d2=0,1 м). Проступь d1 рассчитывается так. Длина лестницы (внешняя) L делится на количество ступеней (x): d1=L/x=10,048/25=0,40 м=40 см.

Для дальнейших расчетов потребуется узнать угол каждой ступени. Обозначим его буквой a. Для того, чтобы узнать угол каждого конструктивного элемента винтовой лестницы, нужно сделать следующий простой расчет: a=y/x=720/25=28,8⁰. То есть угол ступени составляет менее тридцати градусов, а именно 28,8 градусов.

Для правильных расчетов, касаемых ступеней с прямым (ровным) внешним краем, придется сделать вычисления по такой формуле: с=2*R*sina/2, где с – длина хорды (отрезка), определяющей максимальную ширину ступеньки (проступи). Итак, для приводимого примера с будет равно 2*0,8*sin28,8/2=2*0,8*0,48/2=0,384м=38,4см.

Теперь можно сделать ступеньку, точнее все двадцать пять ступеней, так как все параметры известны и просчитаны. Чертеж рисуйте в двух вариантах. Разные виды конструкции лестницы, которые будут изготавливаться для лучшего воплощения в жизнь этой затеи, просто необходимы.

Некоторые правила, касающиеся обустройства винтовых конструкций в доме:

• Возле центральной опоры ступени по ширине проступи должны быть от десяти-пятнадцати сантиметров. Меньший размер этого элемента повышает опасность использования лестницы.
• Длина ступеней зависит от наличия свободного пространства в помещении, а также от назначения и использования. Если людей, которые ежедневно или даже ежечасно будут проходить по лестнице, много, тогда есть рациональное зерно в том, чтобы делать лестницу пошире – метр и больше. При редком пользовании узким кругом лиц достаточно радиуса в один метр при ширине ступени от шестидесяти-восьмидесяти сантиметров.
• Высота прохода, как уже упоминалось выше, не должна быть ниже ста восьмидесяти – ста девяноста сантиметров для того, чтобы голова, и лоб в частности, идущего по лестнице человека была в целости и сохранности.
• Самое важное для создания винтовой конструкции с опорой на центр – прочность опорного столба. Точка, на которой он стоит, обязана держать на себе достаточно большую нагрузку. Это нужно учитывать так же, как и то, что стоять эта центральная часть должна строго вертикально.

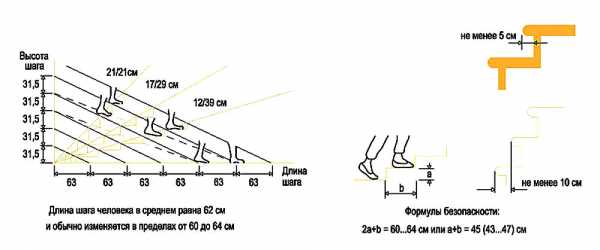

• Для того, чтобы подъем и спуск по лестнице был удобен, ее размеры требуется сделать пропорциональными друг другу. Как это проверить? Очень просто: возьмите двойную ширину проступи (по пути прохождения), которая в данном примере обозначается латинской буквой d и равняется двадцати шести сантиметрам. Добавьте туда высоту ступени, которая в данном примере обозначался буквой s и равна двадцати сантиметрам. Результат должен быть в пределах шестидесяти шести сантиметров или меньше.
• Чтобы вся конструкция была еще прочнее, нужно монтировать и рассчитывать каждую ступень так, что одна немного находит нахлестом на другую.
• Для устойчивости и долговечности, кроме опорного столба, можно сделать дополнительную опору на боковые стены или тетивы. Расчет ступеней при этом не отличается от приведенного выше.
• Практически любой лестнице нужны перила. Это – конструктивный элемент, который придает дополнительную безопасность всему изделию.
• Центральный опорный элемент для винтовой лестницы может быть изготовлен из стали, металла или быть асбоцементным.

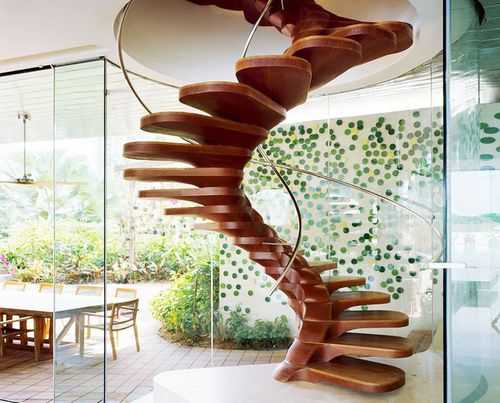

• В плане (вид сверху) винтовая лестница не обязательно должна быть круглой. Вот еще несколько вариантов ее формы: овальная, квадратная, неправильной формы с изгибами.
• Если лестница является вспомогательной и ведет в подсобные помещения (на чердак, в цокольное помещение). В случае, когда ею не пользуются часто можно сделать диаметр от 1,4-1,5 м с шириной проступи 55-60 см. А вот установка подобной лестницы с диаметром три метра и более не является целесообразной, так как при таких пространственных возможностях лучше делать обычную маршевую лестницу.
• Придерживайтесь диаметра внутреннего прохода (что возле перил) – сто двадцать – триста тридцать сантиметров.

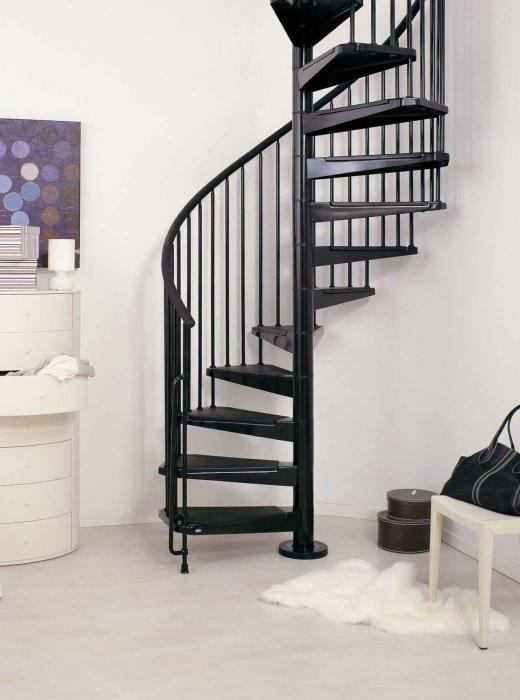

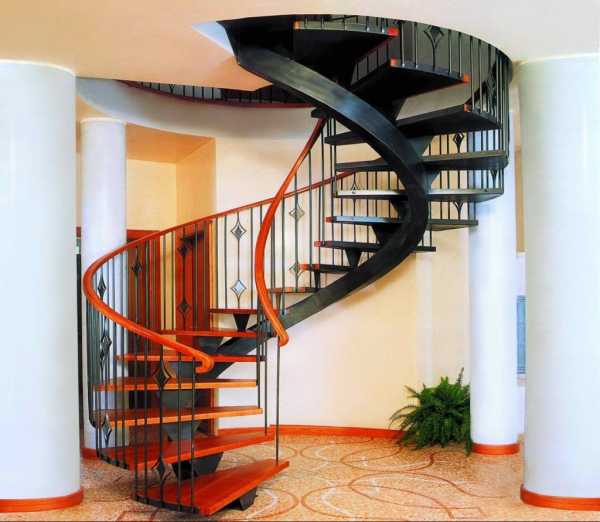

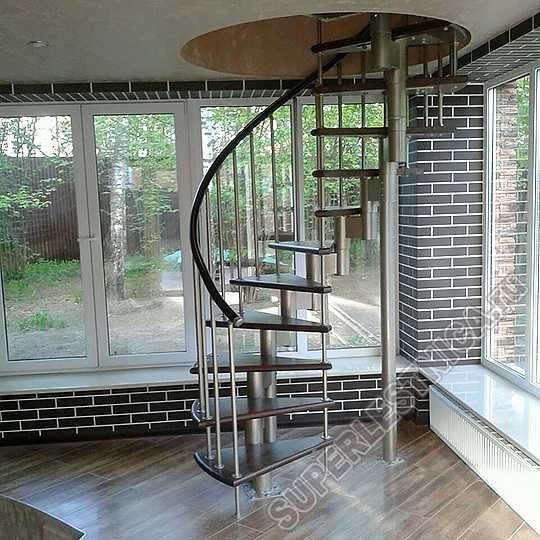

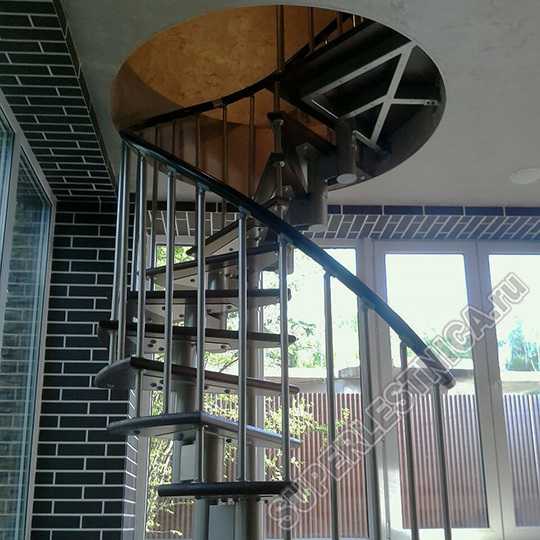

Металлическая винтовая лестница

Кроме того, все конструктивные элементы вместе, собранные в винтовую лестницу, на всякий случай берутся из расчета того, что по ней одновременно могут идти два, а то и три человека.

Будущий декор ступеней нужно предусматривать как на верхней стороне, так и на внутренней.

Для изготовления винтовой лестницы своими руками нужно изобразить горизонтальную и вертикальную проекции.

Первая из них – рисунок (чертеж) по линии пути, вторая – по внешнему ее краю.

Для этого сначала необходимо произвести расчеты всех важных величин. Таких как высота лестницы, высота и ширина ступени и проступи.

Как сделать винтовую лестницу самостоятельно, можно посмотреть на видео:

Заметили ошибку? Выделите ее и нажмите Ctrl+Enter, чтобы сообщить нам.

foxremont.com
