Разводка электрики на кухне – Проводка на кухне своими руками: пошаговая инструкция

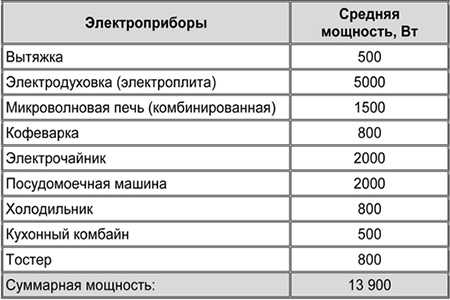

В этом примерном перечне приборов суммарная мощность кухонной техники достигает 14 кВТ

Подбираем провод

Рассчитав мощность будущей проводки, переходим к выбору провода. Для внутренней электропроводки применяются алюминиевые или медные провода в диэлектрической изоляции:

• Алюминиевый провод наиболее распространен для внутренних разводок. Это связано с его дешевизной и малым весом. На этом достоинства заканчиваются. Большое электрическое сопротивление алюминия по правилам электрической эксплуатации требует использовать провода с большим сечением. Толстая проводка создаст сложности при монтаже, портя внешний вид стены. Сопротивление алюминия вызывает нагрев проводки, который сопровождается ослаблением контактов. Увеличивающаяся от перегрева хрупкость алюминия существенно сокращает срок эксплуатации провода;
• Недостаток медного провода только в его дороговизне. Для внутренних помещений медная проводка намного безопаснее, чем алюминиевая. Это связано с меньшим электрическим сопротивлением меди, уменьшающим вероятность нагрева всей разводки. Медный провод устойчив к многочисленным сгибаниям, имеет длительный срок эксплуатации и не уменьшает проводимость тока после окисления.

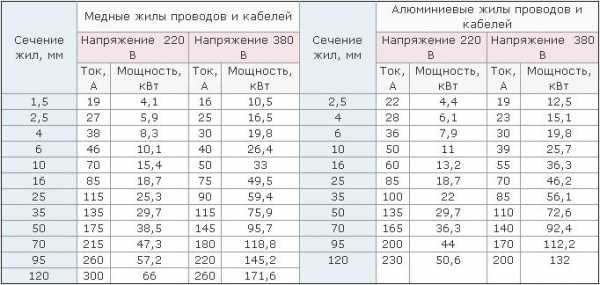

По приведенной ниже таблице подбираем подходящий для работ кабель:

Построение схемы разводки

Прежде чем сделать своими руками разводку, нужно рассчитать точную ее схему. Ряд правил помогут в работе:

• простейшая схема проводки предусматривает монтаж одной распределительной коробки. Такой вариант не подойдет для кухни с большим количеством энергопотребляющих приборов;
• кухонная разводка должна включать несколько распределительных коробок, от которых идет запитывание разных приборов;
• правильный монтаж проводки требует создания отдельных веток: для подключения розеток, осветительных приборов, мощных бытовых приборов;
• на каждой ветке устанавливают УЗО для защитного отключения;
• если все же рассчитывается схема с одной распределительной коробкой, необходимо использовать только трехжильный провод сечением не менее 4 кв.мм. Провод укладывают в пластиковую трубу.

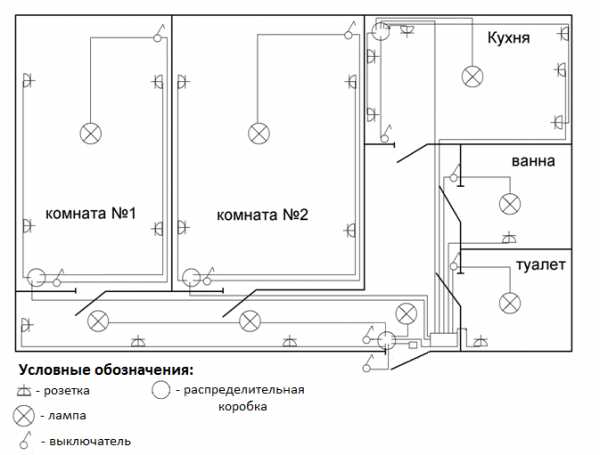

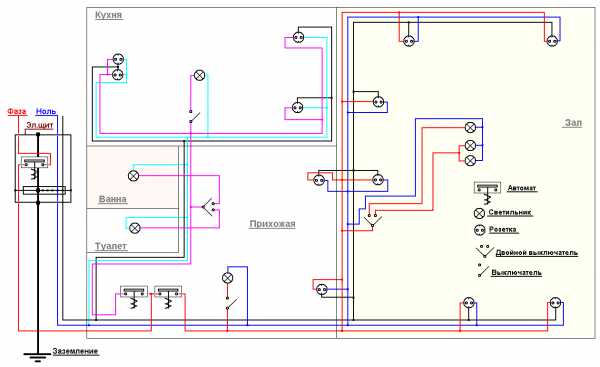

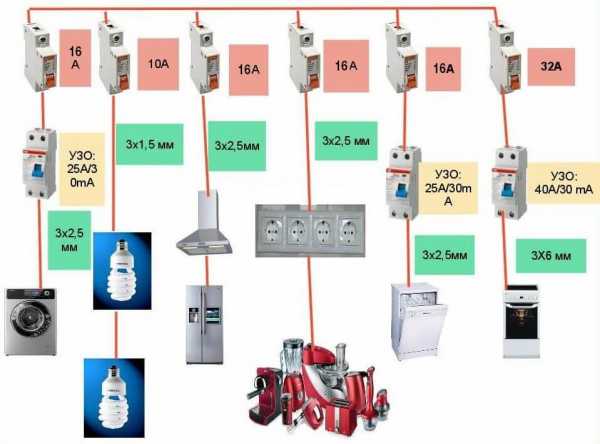

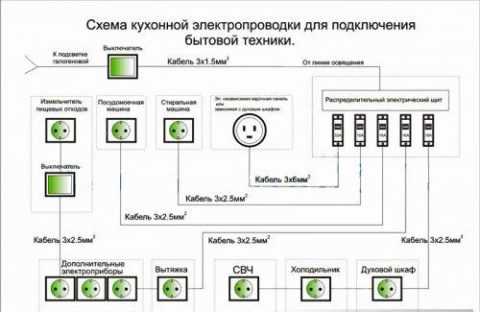

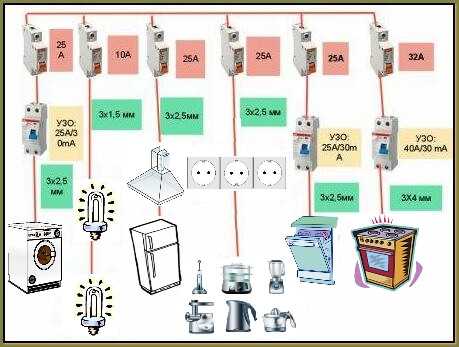

Пример схемы подключения электрической разводки на кухне

Безопасность бытовой техники обеспечивает заземление, при монтаже которого запрещается:

• соединять заземление с нулевым проводом;
• заземлять нулевые и заземляющие жилы разных линий;
• делать заземление из отдельного провода.

Установка электрощита

Для повышения безопасности и удобного управления разводкой вместо традиционной коробки распределения можно сделать монтаж электрощита:

1. в щите на входе монтируем УЗО мощностью, соответствующей общему току нагрузки. Для однофазной сети подойдет УЗО на 50 А.
2. совокупность параллельных розеток допускается не более 5 штук. Кабелем НГ 3х2,5 подключаем розетки на отдельные автоматы мощностью 25 А.
3. провода от приборов освещения соединяем параллельно с подключением к автомату на 6 А. Для удобства управления системой линии местного и общего освещения можно подсоединить к разным УЗО.

Монтаж выключателей и розеток на кухне

Составляя схему расположения розеток и выключателей, обязательно надо учесть места установки мебели и электроприборов. Ряд правил поможет создать удобство и безопасность на кухне:

• выполняя монтаж розеток, отдайте предпочтение моделям, рассчитанным на 16А с керамическими вставками;
• выключатели можно использовать рассчитанные на работу с меньшей нагрузкой. Здесь надо обратить внимание на внешний вид. Рабочие клавиши быстро загрязняются от частого использования и с гладкой поверхности легче удалять грязь во время уборки;
• в современной квартире монтаж розеток от пола выполняют на высоте 40 см. Исключение могут быть розетки, установленные над столешницей для удобного подключения бытовых приборов;
• выключатели монтируют на высоте около 1 м от пола в свободных к доступу местах. Наиболее удобно поместить выключатель на расстоянии 15 см от косяка входной двери или на стене при входе в кухню. Для включения дополнительного освещения надо сделать отдельные выключатели.

Штробление под проводку стен

Составив подробную схему электропроводки, можно приступать к штроблению стен, так как скрытая проводка не будет портить эстетичный вид комнаты. Эту операцию легко выполнить своими руками с помощью штробореза или перфоратора. Вооружившись инструментом, можно приступать к работе:

1. Стараясь создать минимальную длину штроб, на стену наносим разметку. Углы поворота штроб необходимо делать прямыми. Это облегчит прогнозирование размещения проводки под штукатуркой, если придется сверлить отверстия в стене.
2. По нарисованной разметке пробиваем канавки и углубления для монтажа подрозетников.

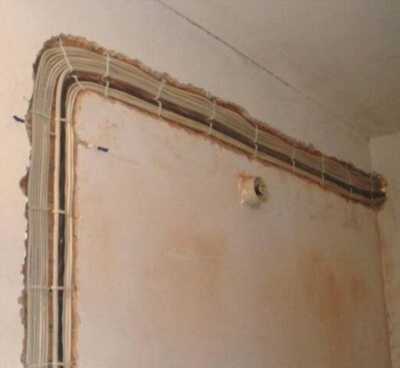

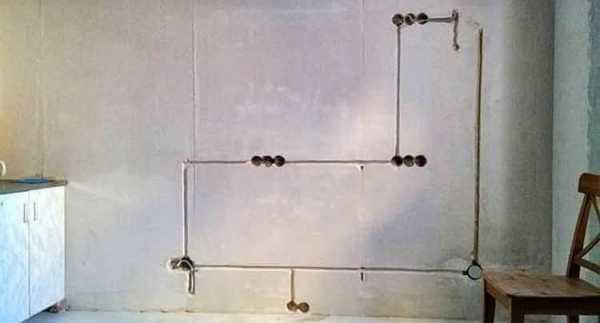

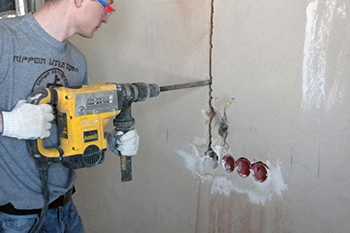

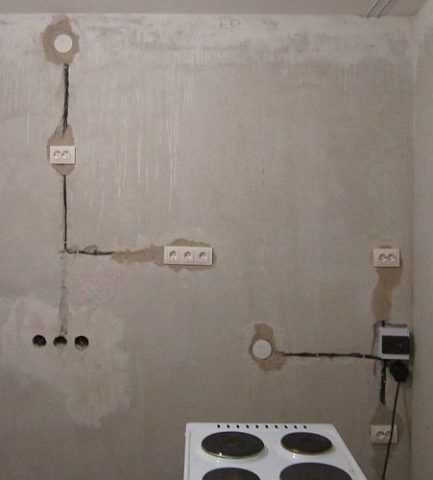

Штробление стены на кухне

Укладка провода

Учитывая следующие советы, монтаж проводов своими руками не составит особого труда:

1. через каждые 40 см в канавке сверлим отверстия диаметром 6 мм.
2. провод затягиваем в пластиковую гофрированную трубу и прокладываем по канавкам.
3. трубу к стене крепим специальными пластиковыми дюбель-скобами, вставляя их в просверленные отверстия.
4. закончив монтаж провода, пробником прозваниваем всю систему, проверяя на отсутствие обрыва, все канавки заделываем штукатуркой.

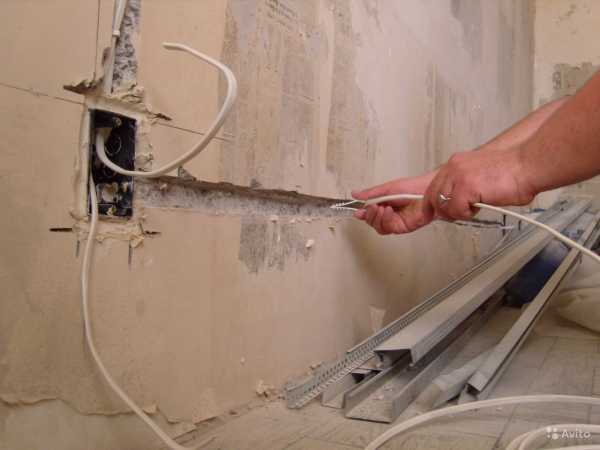

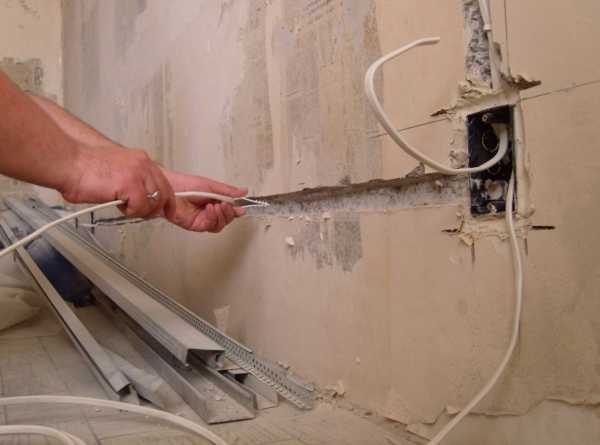

Провод в гофре уложенный в штробе

Установка розеток и выключателей

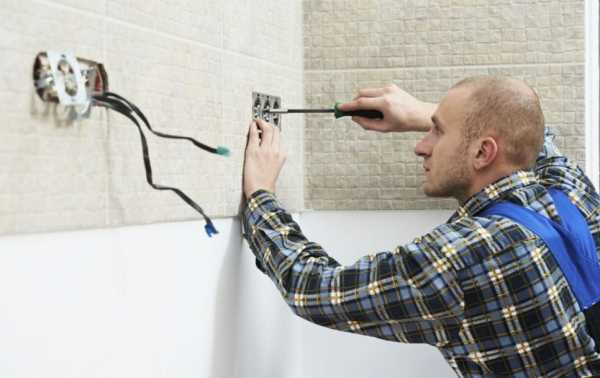

Финалом работы служит монтаж в подготовленные гнезда розеток и выключателей:

1. В подготовленные углубления крепим пластиковые подрозетники. В их днище есть технологические отверстия для проводов. Подрозетник отверстием надеваем на выступающий из стены провод, устанавливаем в углубление и фиксируем винтами. Все щели между корпусом подрозетника и стеной заделываем цементным раствором или гипсом.

Установленная своими руками электрическая проводка на кухне, при соблюдении всех рекомендаций и правильных расчетах, надежно прослужит долгие годы. Запас мощности позволит в будущем добавлять новые электроприборы, не опасаясь перегрева и замыкания проводов.

Схема разводки электрики на кухне

20.03.2015 нет комментариев 20 642 просмотров

Итак, сложность создания схемы кухонной проводки заключается в том, что никогда не знаешь наверняка, где будут установлена вся бытовая техника, и каким должно быть точное количество розеток на ее подключение. Как правило, в данной комнате должно быть не менее 6 установленных розеток: для подключения варочной панели. холодильника, микроволновки, чайника, вытяжки и посудомоечной машины. Помимо этого может присутствовать такая кухонная техника, как тостер, мультиварка и даже небольшой телевизор на стене. Именно поэтому схема электропроводки на кухне в хрущевке должна быть тщательно продуманной и то же время достаточно мощной. Далее мы предоставим к Вашему вниманию наиболее оптимальные варианты размещения розеток и советы по выбору кабеля для разводки электричества в панельном и частном доме.

Для начала рекомендуем просмотреть следующие проекты расположения розеток во всех наиболее востребованных зонах кухни:

Не обязательно выполнять установку розеток везде, где это показано на фото. Во-первых, для этого потребуется установить множество автоматических выключателей, которые не влезут в небольшой квартирный щиток. Во-вторых, вряд ли в Вашей кухне будет вся предоставленная бытовая техника.

Мы же рекомендуем на кухне установить не менее 6 электрических розеток, и чтобы 3 из них обязательно были над столешницей, как показано на схеме электропроводки двухкомнатной квартиры :

Что касается освещения, рекомендуется использовать двухклавишный выключатель света, которым будет управляться освещение двух наиболее важных кухонных зон: рабочей (над столешницей) и основной (по центру либо периметру потолка). Если уже и использовать готовый проект разводки электрики в комнате, то советуем опираться на данную схему электропроводки кухни панельного и частного дома:

На предоставленной выше схеме электропроводки не так уж много розеток и в то же время их расположение очень удобное для подключения всей бытовой техники.

Что касается защитной автоматики – автоматического выключателя и УЗО, их номинал должен быть примерно таким, как показано на проекте:

Вот и все, что хотелось рассказать Вам о том, как должна выглядеть план разводки кухонной проводки. Больше информации по выбору комплектующих, в том числе и сечения кабеля для розеток и выключателей, Вы можете узнать в статье: какой должна быть электропроводка на кухне. в которой также рассмотрена видео инструкция по монтажу электричества своими руками. Надеемся, что предоставленные схемы электропроводки на кухне были для Вас полезными и пригодились в электромонтажных работах.

Нравится( 0 ) Не нравится( 0 )

Электропроводка на кухне: планирование и монтаж

Одним из наиболее сложных и трудоемких этапов ремонта является электропроводка на кухне: на кухне, если верить статистике, сосредоточено от трети до половины всех электроприборов в квартире, а это значит, что все они должны быть обеспечены питанием.

При этом зачастую существующая электрическая сеть не соответствует возрастающим потребностям – вот и приходится при капитальном ремонте прокладывать кабели и размещать розетки, что называется, «с нуля».

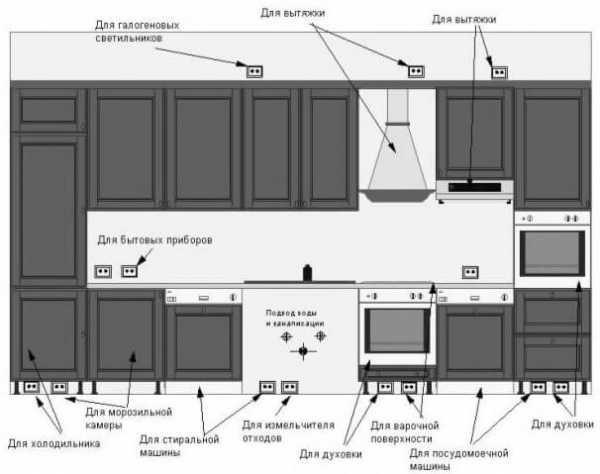

Схема размещения и подключения электроприборов

Подготовительный этап

Суммарная мощность и выбор провода

Как и любые ремонтные работы, разводка электропроводки на кухне должна начинаться с планирования:

• Первое, что нам нужно – это определиться с тем, какая сеть заведена в квартиру. Если однофазная – хуже, если трехфазная – значительно лучше, поскольку при трехфазной сети вы будете иметь солидный запас по мощности.

Обратите внимание!
Как правило, трехфазная сеть подводится к квартирам, в которых вместо газовой плиты установлена электрическая.

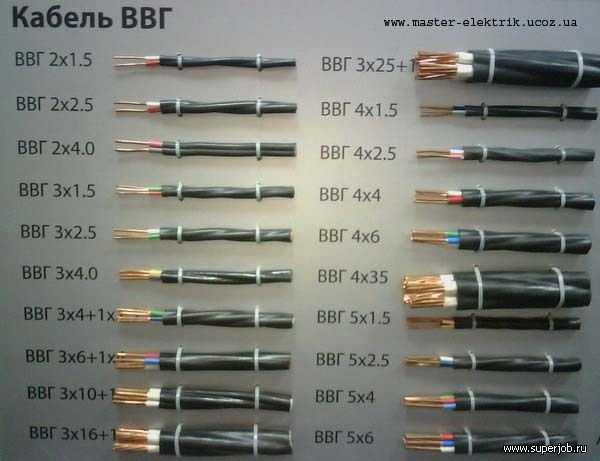

Кабель ВВГ НГ 3х6

• Следующий этап планирования – расчет мощности кухонных электроприборов. Выполняется этот расчет на основе информации о номинальной мощности каждого прибора (эту информацию, как правило, содержит инструкция по эксплуатации).
• При расчете у нас должен получиться результат в пределах 8-15 кВт. Конечно, это число отображает энергопотребление при условии, что все электроприборы включены, что бывает редко.
  Но как показывает практика, лучше, когда проводка в кухне имеет запас по мощности.
• Далее по таблице, приведенной на фото, выбираем наиболее подходящий кабель. К примеру, если максимальная мощность всех электроприборов составляет около 11 кВт, то для прокладки необходим будет медный провод сечением 6 мм (например, ВВГ НГ 3х6).
  Если же расчетные данные по нагрузке составляют около 15 кВт, то придется выбирать более толстый провод, такой как ВВГ НГ 3х10, сечением 10 мм.

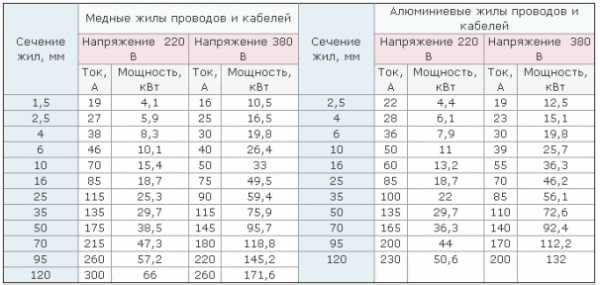

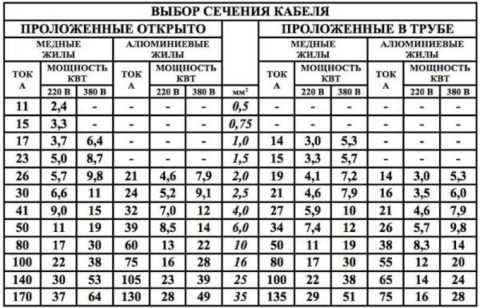

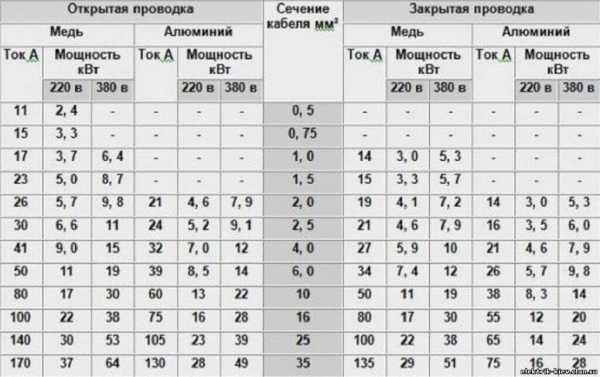

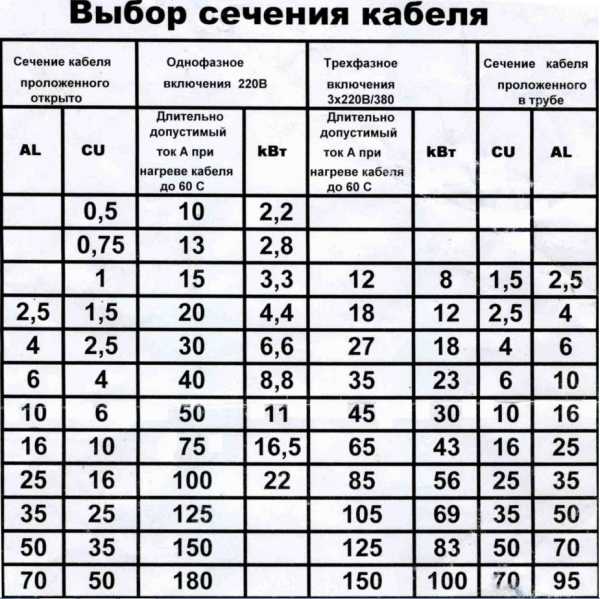

Выбор сечения провода в зависимости от мощности

Обратите внимание!
Провода типа ВВГ НГ 2х6 или ВВГ НГ 2х10 могут использоваться только в том случае, если дом не подключен к системе заземления, т.е. третий нулевой провод отсутствует.
Но лучше, все же, закладывать трехпроводной кабель – так сказать, с прицелом на модернизацию проводки в будущем.

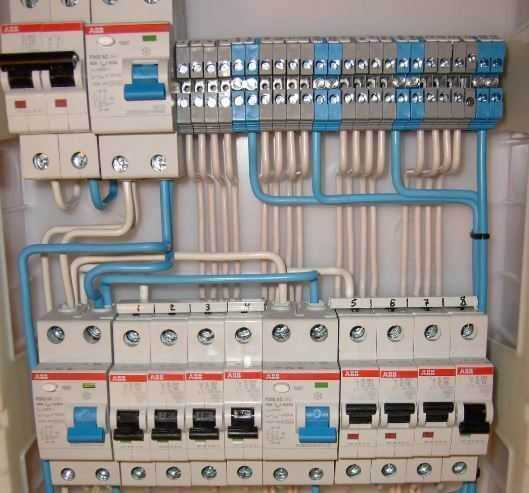

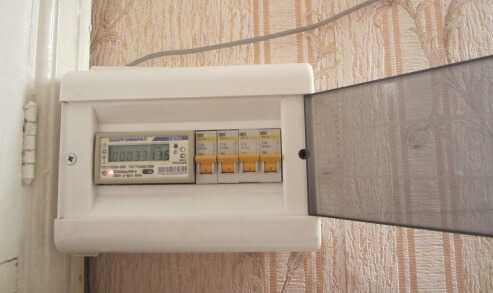

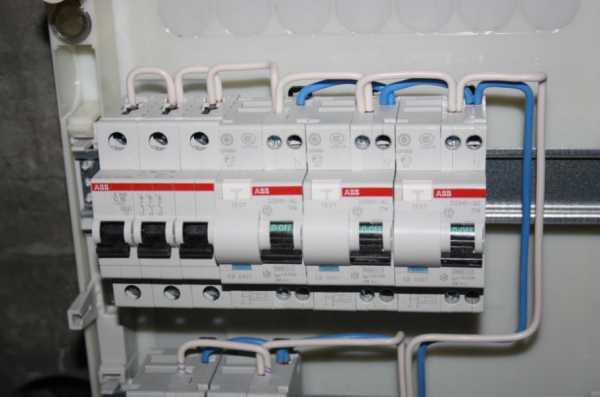

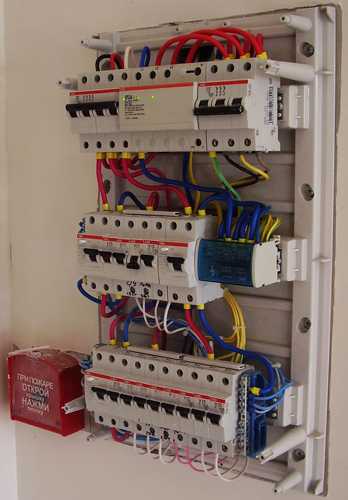

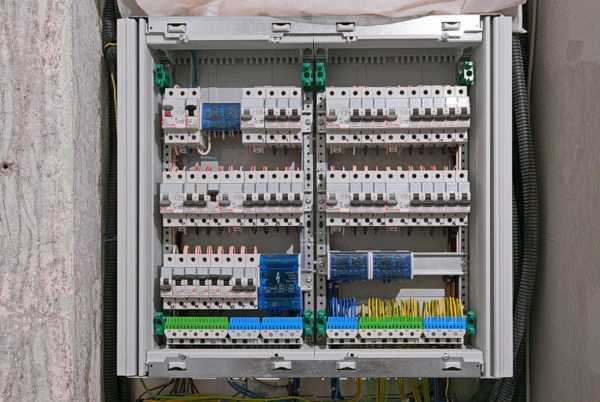

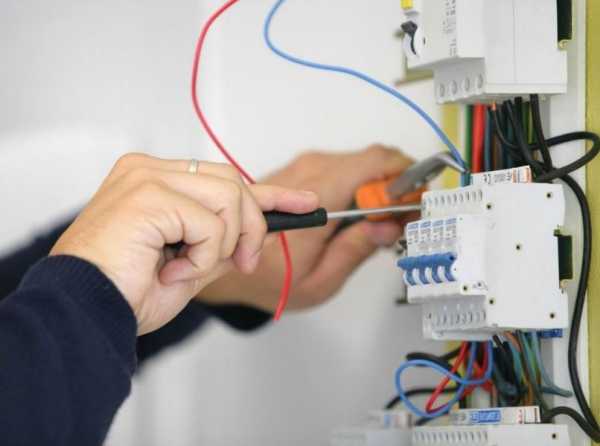

Электрощиток на кухне

Чтобы работа электрики на кухне была более безопасной, а управлять подключениями было удобнее, можно вместо привычной нам распределительной коробки установить небольшой электрощиток.

Установка электрощита не только позволяет произвольно отключать цепи розеток от питания (например, при необходимости ремонта), но и обеспечивает аварийную защиту по отдельным цепям (см. также расположение розеток на кухне ).

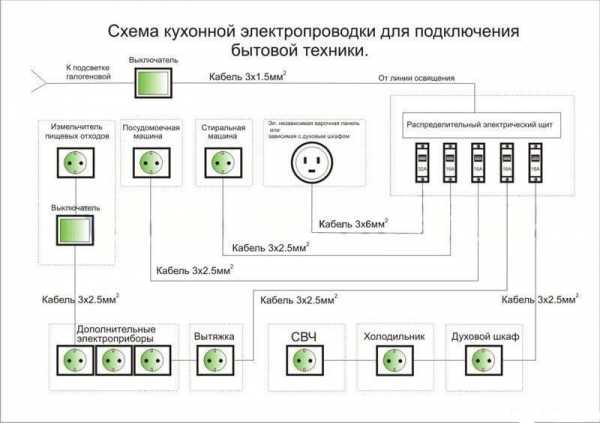

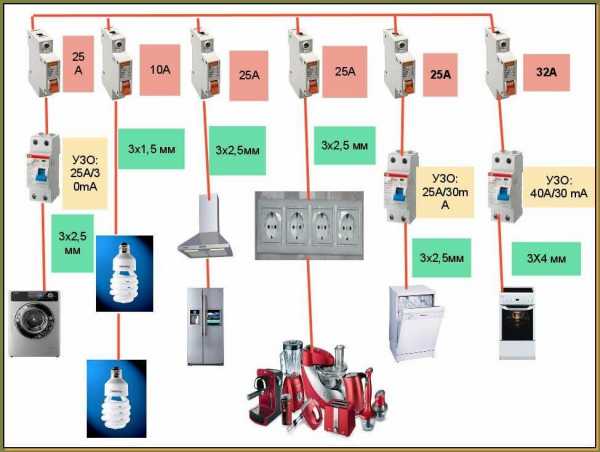

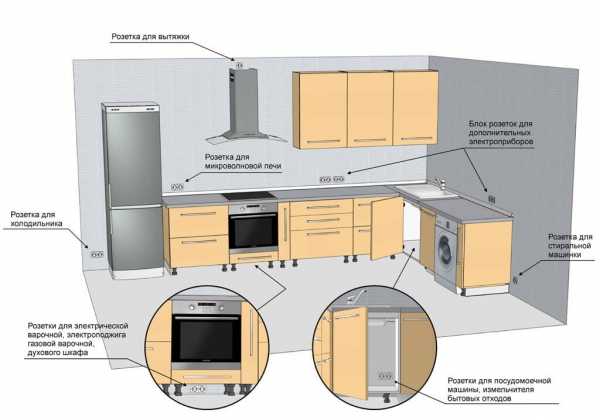

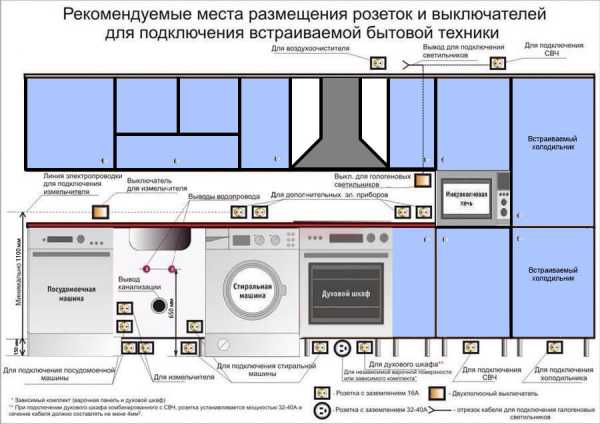

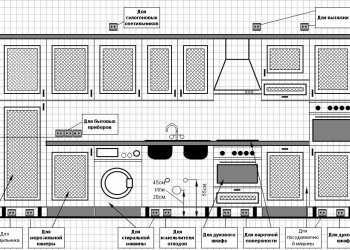

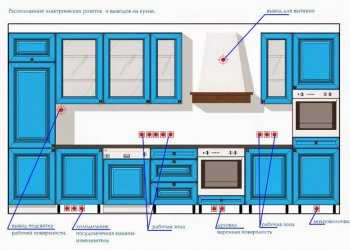

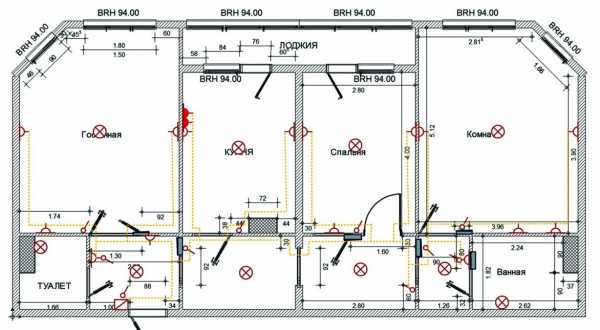

Типовая схема электропроводки на кухне с размещением розеток и выключателей

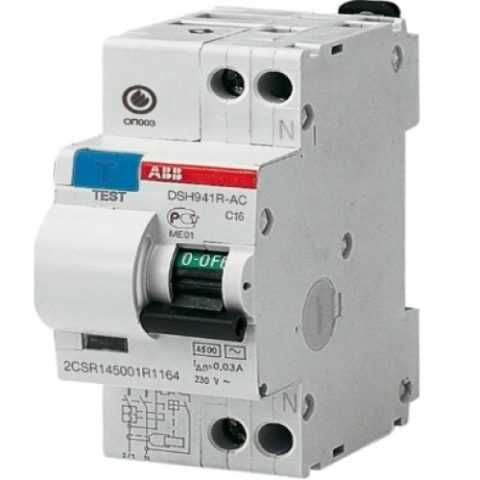

• На входе в щиток устанавливаем устройство защитного отключения (УЗО), мощность которого соответствует максимальному суммарному току нагрузки. К примеру, при однофазном подключении достаточно УЗО на 50 ампер.
• Шлейфы розеток (параллельные соединения не более пяти штук в каждом) подключаем с использованием кабеля НГ 3х2,5.
• Каждый шлейф монтируем на отдельное УЗО на 25 ампер.
• Цепи освещения соединяем параллельно и подключаем через автомат на 6 ампер. Если в кухне есть и общее, и местное освещение (например, точечная подсветка, встроенная в кухонный гарнитур), то каждую цепь можно подключить на отдельное УЗО.

Совет!
Принимая в внимание достаточно высокую влажность в кухне, специалисты рекомендуют вместо стандартных УЗО устанавливать в кухонный щиток дифференциальные автоматы (ток утечки – 10-30 А, ток короткого замыкания – от 6 А и более).

Розетки и выключатели

Рассуждая о том, как сделать проводку на кухне максимально эффективной и безопасной, нельзя не уделить внимание вопросу выбора и размещения розеток и выключателей на кухне.

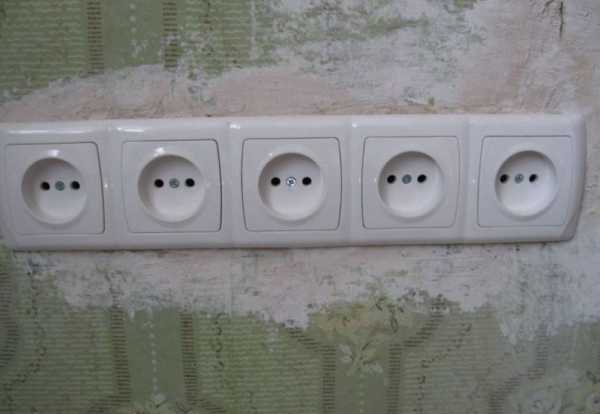

• Оптимальными для установки на кухне будут розетки, рассчитанные на ток не менее 16 ампер (см. также встраиваемые розетки для кухни ). Наиболее долговечны розетки на керамических пластинах, снабженные никелированными ламелями.
• Выключатели для кухни могут быть рассчитаны и на меньшую нагрузку. Кроме того, следует выбирать выключатели с максимально ровной и гладкой поверхностью – это облегчит вам их очистку в ходе регулярной уборки.

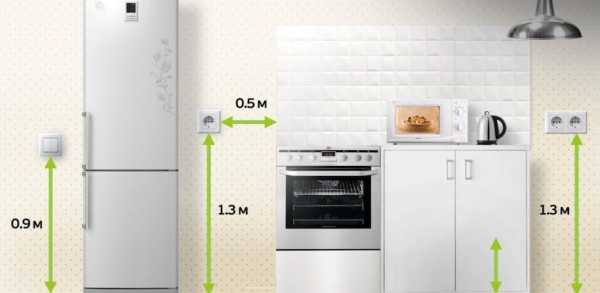

• Как правило, розетки монтируются на расстоянии 30-40 см от пола, а выключатели — на высоте около метра. Но для кухонных розеток следует сделать исключение из правил, а именно – установить серию из нескольких розеток точно над столешницей. Так подключать бытовые приборы будет куда удобнее.

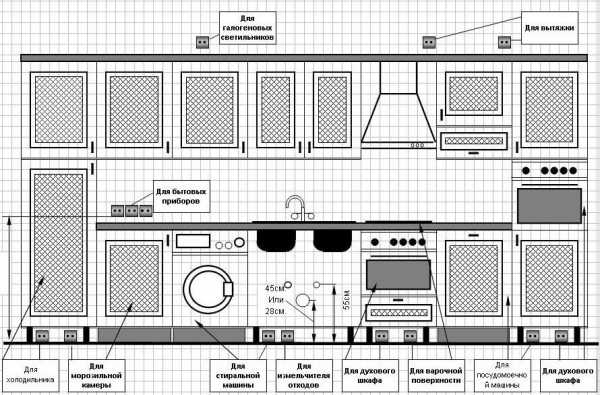

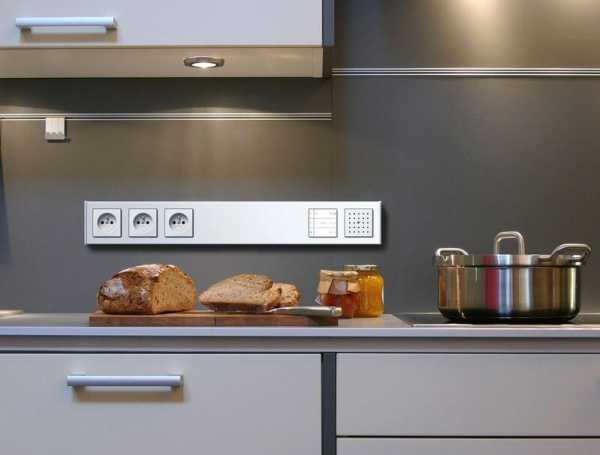

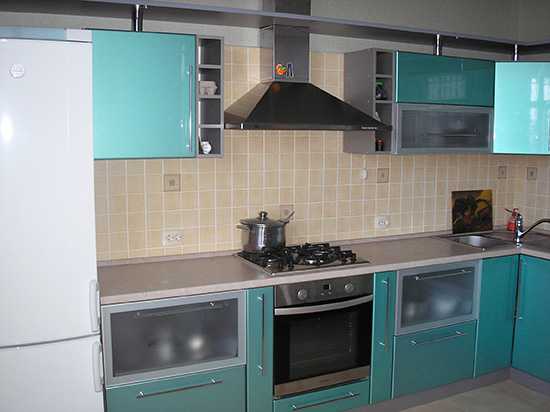

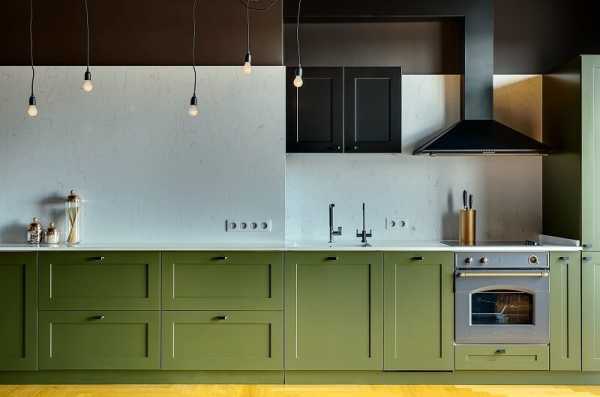

Розетки над столешницей

• Оптимальное место для размещения выключателя – в 10-15 см от дверного косяка. При необходимости можно также установить кухонный выключатель в коридоре перед кухней – но это не всегда удобно.
• Для дополнительного освещения над мойкой или столешницей лучше сделать отдельные выключатели.

Обратите внимание!
Если вы хотя бы приблизительно представляете себе, как будет расставлена кухонная мебель и предметы интерьера – разместите розетки в непосредственной близости от тех приборов, которые должны к ним подключаться.
Так, розетку для холодильника можно «спрятать» в дальнем углу, а для кухонного телевизора установить одну розетку на высоте 2 м.

Монтаж проводки

Штробление стен

Когда планирование завершено и все необходимые материалы закуплены, на очереди стоит сама проводка на кухне: своими руками ее прокладывать можно, но только в том случае, если вы обладаете соответствующими навыками и допуском.

Как правило, провода на кухне прокладывают скрытым способом, т.е. укладывая внутри стен и маскируя финишной отделкой. Чаще всего для прокладки проводов в стенах проделывают специальные каналы – штробы.

Процесс штробления стен и укладки проводов показан на видео.

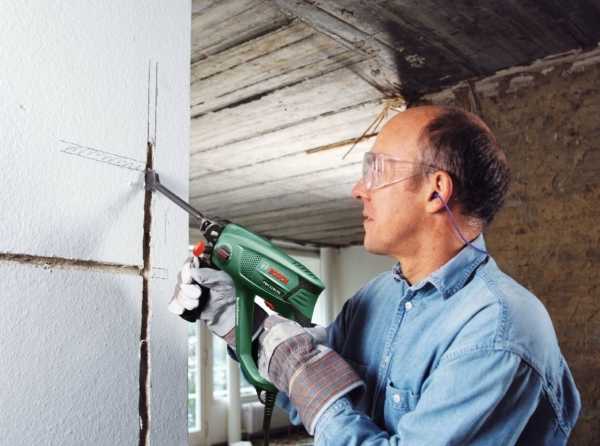

• Штробление стен – весьма трудоемкая процедура. Для проделывания штроб в бетонных или кирпичных стенах нам понадобятся либо специальный штроборез, либо перфоратор с насадкой-долотом.

Совет!
Если вы проделываете штробы своими руками, то вместо долото можно использовать бур диаметром 14 мм с победитовым наконечником.
Скорость работы при этом падает незначительно, зато тупится такой бур гораздо медленнее.

• Перед тем как провести проводку на кухне, на стены наносим разметку. При этом стараемся сделать разводку таким образом, чтобы длина штроб была минимальной.
• Все штробы должны поворачивать под прямым углом. Во-первых, это более эстетично, а во-вторых, такое размещение проводов позволяет прогнозировать их нахождение в стенах после заделки. Это очень полезно в тех ситуациях, когда вы ищете место, в котором можно просверлить отверстие без риска повредить проводку.
• По разметке проделываем все необходимые штробы, в местах установки розеток закладываем гнезда под монтаж подрозетников.

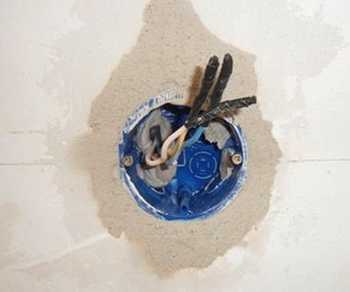

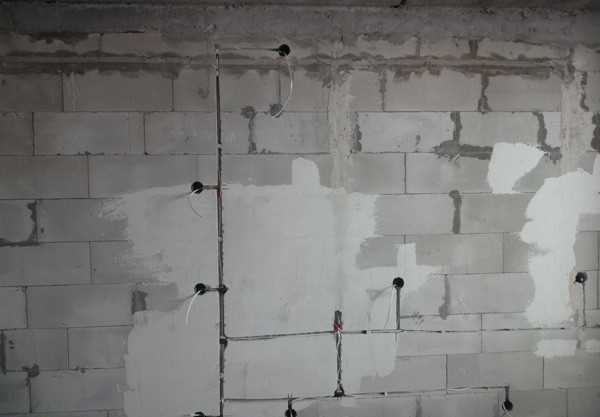

Штроба с углублением под подрозетник

Обратите внимание!
При штроблении стен необходимо использовать средства индивидуальной защиты – очки и респиратор.

Прокладка проводов

Следующий этап — укладка проводов в штробы.

• В штробе через каждые 30-40 см сверлим отверстия 6-8 мм в диаметре.
• Подготовленные к разводке провода затягиваем в пластиковую гофротрубу, после чего – укладываем полученную конструкцию в штробы в соответствии со схемой разводки.
• Используя пластиковые дюбель-скобы, закрепляем гофротрубу с проводами в просверленных нами отверстиях.

Совет!
Если под рукой нет дюбель-скоб, то можно просто забить в отверстия дюбели для экспресс-монтажа, а к ним привязать короткие отрезки проволоки. Этими отрезками провод фиксируется в штробе ничуть не хуже.

• После прокладки всех проводов штробы заделываем раствором, окончательно скрывая нашу проводку.

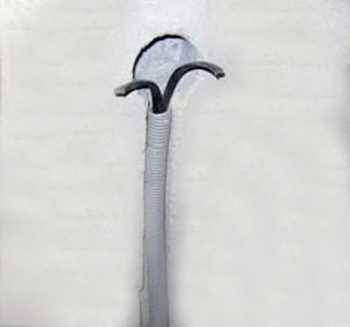

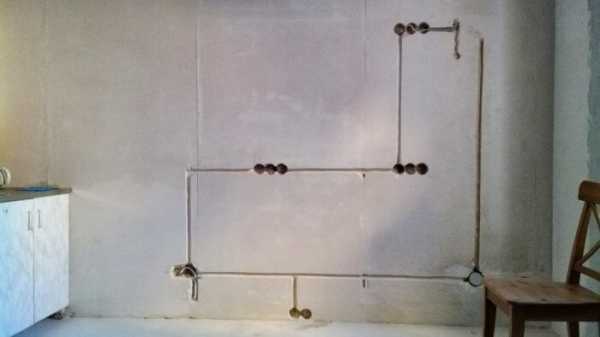

Гофротруба в штробе

Завершение работы

На завершающем этапе нам нужно установить в запланированные места все розетки и выключатели, после чего – подключить проводку к сети.

• В углубления, проделанные в капитальной стене, устанавливаем пластиковые подрозетники. В технологические отверстия в днище подрозетника наружу выводим провода, предназначенные для подключения розеток.
• Выровняв подрозетник с помощью уровня, фиксируем его в стене специальными винтами, после чего – заделываем место крепления раствором.

• Установку самих розеток проводим только после окончания отделочных работ. При этом провода, выходящие из стен, подключаем к клеммным колодкам, фиксируем механизм розетки или выключателя в подрозетнике, после чего — надеваем сверху пластиковые накладки.

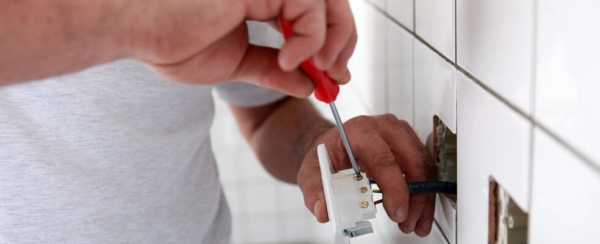

Установка розетки над столешницей

Если следовать приведенным в статье рекомендациям, то проводка на кухне своими руками может быть проведена достаточно быстро, а главное – надежно! При этом вы сможете смело включать все кухонные приборы, не опасаясь, что запаса мощности не хватит или где-то произойдет замыкание!

Источники: http://sarstroyka.ru/remont/elektrika/elektroprovodka-na-kuxne-svoimi-rukami.htm, http://samelectrik.ru/sxema-razvodki-elektriki-na-kuxne.html, http://jkuhnya.ru/remontiruem/elektrika/728-elektroprovodka-na-kuhne

remontonly.ru

Электрика на кухне схема — Только ремонт своими руками в квартире: фото, видео, инструкции

Схема разводки электрики на кухне

20.03.2015 нет комментариев 20 642 просмотров

Итак, сложность создания схемы кухонной проводки заключается в том, что никогда не знаешь наверняка, где будут установлена вся бытовая техника, и каким должно быть точное количество розеток на ее подключение. Как правило, в данной комнате должно быть не менее 6 установленных розеток: для подключения варочной панели. холодильника, микроволновки, чайника, вытяжки и посудомоечной машины. Помимо этого может присутствовать такая кухонная техника, как тостер, мультиварка и даже небольшой телевизор на стене. Именно поэтому схема электропроводки на кухне в хрущевке должна быть тщательно продуманной и то же время достаточно мощной. Далее мы предоставим к Вашему вниманию наиболее оптимальные варианты размещения розеток и советы по выбору кабеля для разводки электричества в панельном и частном доме.

Для начала рекомендуем просмотреть следующие проекты расположения розеток во всех наиболее востребованных зонах кухни:

Не обязательно выполнять установку розеток везде, где это показано на фото. Во-первых, для этого потребуется установить множество автоматических выключателей, которые не влезут в небольшой квартирный щиток. Во-вторых, вряд ли в Вашей кухне будет вся предоставленная бытовая техника.

Мы же рекомендуем на кухне установить не менее 6 электрических розеток, и чтобы 3 из них обязательно были над столешницей, как показано на схеме электропроводки двухкомнатной квартиры :

Что касается освещения, рекомендуется использовать двухклавишный выключатель света, которым будет управляться освещение двух наиболее важных кухонных зон: рабочей (над столешницей) и основной (по центру либо периметру потолка). Если уже и использовать готовый проект разводки электрики в комнате, то советуем опираться на данную схему электропроводки кухни панельного и частного дома:

На предоставленной выше схеме электропроводки не так уж много розеток и в то же время их расположение очень удобное для подключения всей бытовой техники.

Что касается защитной автоматики – автоматического выключателя и УЗО, их номинал должен быть примерно таким, как показано на проекте:

Вот и все, что хотелось рассказать Вам о том, как должна выглядеть план разводки кухонной проводки. Больше информации по выбору комплектующих, в том числе и сечения кабеля для розеток и выключателей, Вы можете узнать в статье: какой должна быть электропроводка на кухне. в которой также рассмотрена видео инструкция по монтажу электричества своими руками. Надеемся, что предоставленные схемы электропроводки на кухне были для Вас полезными и пригодились в электромонтажных работах.

Нравится( 0 ) Не нравится( 0 )

Монтируем проводку на кухне самостоятельно: 5 главных этапов работы

Так что если затеяли ремонт обязательно займитесь проводкой, так как те провода, что были проложены 10-20 лет назад не рассчитаны на современную электронику. Сегодня мы разберемся как делается расчет, увидим, как делается пошаговая электропроводка своими руками.

Подготовительный этап

Как и другие элементы ремонта прокладка проводки начинается с того, что проводиться расчет электропроводки по мощности и другие подготовительные мероприятия:

1. В первую очередь определитесь с тем, какая разводка электропроводки в квартире уже присутствует. Если она окажется однофазная, то это нехорошо, а если трехфазная, то по мощности у вас окажется приличный запас;
2. После этого приступайте к расчету итоговой мощности электрических приборов. Выполняя этот расчет учитывайте, как выполнена разводка электропроводки, где розетки и выключатели. Чтобы сделать расчет правильно придется вам обложиться документацией к каждому прибору в доме, чтобы вычитать номинальную мощность бытовых элементов кухни;
3. Если говорить в общем, то схема электропроводки должна выйти до 15 кВт, редко, когда расчетная мощность превышает это значение. Да, это огромное число показывает итоговую мощность при условии, что включены все электроприборы разом, хотя такое встречается редко. Но на всякий пожарный случай лучше иметь запас;
4. После этого ищите в интернете таблицу и подбираете исходя из расчетных данных сечение проводов для освещения и для розеток. Наиболее распространены среди других кабели сечением 6 мм, рассчитанные на 10 кВт энергопотребления. Если же у вас расчетная мощность вышла за эти пределы, то не отчаивайтесь – вам подскажут в строительном магазине подходящие провода.

Таблица сечения проводов пригодится всегда

Как показатель учитывайте, что если в вашей квартире уже стояла электрическая печь, то скорее всего у вас трехфазная сеть. Еще перед тем, как начинать ремонт желательно посоветоваться с ЖЭКом, чтобы узнать проведено ли заземление и другие важные мероприятия. От этого зависит как будет проходить монтаж электропроводки своими руками, так как не каждый кабель используется без заземления.

Монтаж электрощитка

Чтобы правильно провести проводку в квартире и потом безопасно пользоваться бытовыми приборами на кухне актуально сделать электрощиток, который ставиться вместо классической распределительной коробки. Перед ним монтируется автоматический выключатель или стабилизатор напряжения, мощность которого выбирается выше каждого энергопотребителя в квартире. Туда же проводиться подключение розеток, главное выбрать правильно кабель для подключения. Освещение подключаем через автомат параллельно, чтобы включать и отключать сразу квартиру, а не по отдельности каждую лампочку.

При желании допускается подключение каждого электроприбора на отдельные защитные приборы. Как правило, так подключаются холодильники, которые чувствительны к перепадам напряжения и могут от этого сгореть. Монтируя электричество своими руками не забудьте и про то, что в кухне и ванной поддерживается постоянный высокий уровень влажности и там стена с проводкой герметизируется.

Установку электрощитка доверьте настоящему электрику

Выбираем розетки и выключатели

Когда планируется схема электропроводки в квартире отдельного внимания заслуживают и розетки с выключателями. Эти электрические приборы должны обладать должным уровнем безопасности, чтобы ими эффективно пользоваться:

• Для монтажа в условиях классической квартиры идеально подойдут розетки и выключатели, которые рассчитаны на силу тока в 15 Ампер. А в плане долговечности подойдут розетки, смонтированные на керамических пластинах. Положительный момент такого устройства заключается в том, что керамика не плавиться и не горит;
• Кухонный выключатель желательно выбирать максимально плоский: к нему и проводка в доме своими руками подводиться проще и очищать от грязи и жира такое устройство легче. Полезны также небольшие лампочки в выключателях они помогут в темноте отыскать кнопку;
• По нынешним стандартами розетки делают недалеко от пола, не более полуметра. Выключатель ставят чуть повыше, на уровне опущенной руки, то есть метр от пола. Но для кухни делается исключение из этого правила, желательно ставить розетки выше стола, чтобы вода в них не попадала. И не забудьте, что перед монтажом проводиться установка подрозетника в кирпичную стену;
• Под выключатель фонового света отводят место недалеко от входной двери, рядом с косяком. Некоторые размещают этот элемент электрической системы в коридоре, чтобы входя в кухню свет там уже горел;
• Монтажная схема электропроводки квартиры может включать дополнительно локальное освещение над рабочими зонами в кухне.

Очень хорошо, когда под рукой есть схема электропроводки квартиры

Чтобы понять в каких местах у вас должны появиться розетки прикиньте заранее где вы поставите какие электроприборы. Уже отталкиваясь от этого станет видно, в каком месте поставить розетку удобнее, а где желательно не размещать. Так, под холодильник можно сделать отдельную розетку, которую и видно не будет. А вот для кухонного подвесного телевизора желательно выделить отдельный источник питания рядом с ним.

Штробим стены

После того, как с этапом планирования покончено, кабели, розетки и прочие элементы приобретены остается начать прокладывать по кухне провода. Это несложно и выполнить самостоятельно вполне по силам, главное, чтобы для проделывания штроб у вас нашелся подходящий перфоратор. В классической кухне провода прокладываются в стенах скрытым способом, а потом они накрываются финишной отделкой. Те самые каналы для проводки, называемые штробы, прокладываются перфоратором со специальной насадкой.

Штробить стену необходимо для прокладки проводов

При проведении этих мероприятий требуется учитывать такие факторы:

• Проделывание в стенах штроб для проводки процедура, сложная и занимающая массу времени. У специалистов для этого присутствует так называемый штроборез, но для повседневного жителя подойдет и перфоратор;
• Перед тем, как начать делать канала на стены наноситься схема разводки электропроводки. При этом делайте ее такой, чтобы расходовать минимум кабеля и делать штробы небольшой длины;
• Желательно прокладывать штробы ровно, с параллельными линиями и поворотами в 90 градусов. Этот вариант эстетичен, да и к тому же вы сразу вспомните где у вас провода, когда решите повесить на стену полку для книг или картину. Ведь если попасть сверлом в кабель, то короткое замыкание вам обеспечено;
• Штробы выполняйте строго по выделенной разметке, чтобы в будущем не путаться и не прокладывать что-то заново. Тем же перфоратором выделяйте места, под размещение розеток и выключателей.

Если перфоратор у вас уже есть, а покупать долото лишних средств нет, то для прокладки кабелей подойдет и классический бур с упрочненным наконечником.

Работать таким образом вы будете дольше, но зато денег сэкономите. Не забудьте и про средства индивидуальной защиты – очки и респиратор обязательно одевайте.

Кладем кабель в стену

Теперь осталось соблюдая схемы электрики в доме своими руками вложить кабели в штробы и окончить монтаж.

Укладка проводов должна осуществляться по всем правилам

Для укладки выработан такой алгоритм:

• Через каждый полметра в полости канала сверлим отверстие диаметром сантиметр;
• Заранее составленные косы проводов затягиваем внутрь гофрированной трубы и укладываем эту конструкцию в стену в соответствии с составленной заранее схемой;
• В просверленные отверстия вбиваем специальные скобы, которые фиксируют трубу с кабелями в стене.

Если скоб вы не нашли, а дома есть классические монтажные дюбели, то подойдут и они, примотайте к ним небольшой отрезок проволоки, чтобы зафиксировать трубу.

Итоговые мероприятия

На финальном этапе в каждое отведенное место вставляется подготовленная розетка или выключатель, к ним сразу подключаются и провода. Перед розеткой вставляются и подрозетники, которые фиксируются там с помощью свежего раствора и остаются намертво. Место крепления желательно оштукатурить заранее, перед тем, как оканчивать монтаж розеток и выключателей. Подключив внутренности выключателей и розеток ставить пластиковые элементы желательно уже после завершения финальных отделочных работ. Если сделать наоборот, то в процессе окончания работ вы успеете вымазать красивые розетки в обойный клей, шпатлевку, бетонный раствор и еще кучу всего.

Какой должна быть электропроводка на кухне?

25.02.2015 нет комментариев 26 329 просмотров

Не удивительно, что основные токовые нагрузки на проводку в доме приходятся из кухни. Это связано с тем, что в данной комнате находится наиболее мощная бытовая техника: электроплита, духовой шкаф, посудомоечная машина, холодильник, микроволновая печь и т.д. Именно поэтому, при расчете электропроводки особое внимание уделяется правильному выбору проводов и розеток для кухонной эл.проводки. Далее мы подробно рассмотрим, как сделать электропроводку на кухне своими руками, предоставив советы по монтажу, инструкцию в картинках и несколько полезных видео примеров!

Подготовительные работы

Первым делом необходимо подготовиться к процессу монтажа и выполнить следующие действия:

1. Проверить существующую проводку (если монтаж будет производиться после ремонта в новостройке либо при полной замене электропроводки в доме, этот пункт отсутствует).
2. Самостоятельно рассчитать мощность всей кухонной бытовой техники.
3. Подобрать подходящие элементы новой электросети: провода и кабели. розетки, выключатели.
4. Создать типовую схему по собственным условиям.

Вкратце рассмотрим каждый из этапов, чтобы Вы знали, какой должна быть правильная электропроводка на кухне.

Видео инструкция по монтажу своими руками

Проверка старой электросети

На данном этапе Вы должны определить, какая сеть у Вас в квартире (либо доме) – однофазная либо трехфазная. Помимо этого нужно убедиться в том, что электропроводка имеет контур заземления (провод трехжильный), т.к. без «земли» эксплуатировать современную бытовую технику запрещается. В новых домах, как правило, заземление уже присутствует. Ну и последнее, что Вам нужно сделать – определить сечение кабеля. чтобы знать, на какие нагрузки рассчитана Ваша домашняя сеть.

Что касается последнего момента, тут следует забежать наперед и отметить, что на сегодняшний день нагрузка на кухонную проводку может достигать 10 кВт, поэтому сечение медных проводов, идущих от распределительной коробки к приборам должно быть не менее 2,5 мм.кв. лучше если 4.

Расчетная часть

После того как Вы разберетесь со старой электропроводкой на кухне, нужно будет самому подсчитать суммарную токовую нагрузку от бытовой техники. Тут все просто и расчет выглядит следующим образом: нужно выписать мощность каждого электроприбора и суммировать все значения. В современной кухне суммарная мощность бытовой техники может достигать 10 кВт, что является большим показателем для однофазной сети 220 Вольт. На основании этого значения далее нужно будет правильно выбрать сечение кабеля и номинальную токовую нагрузку розеток.

Подбор комплектующих

Первым делом нужно правильно подобрать сечение кабеля, который будет выведен от квартирного распределительного щитка к распред коробке в кухне. Для мощной бытовой техники рекомендуется самостоятельно выводить отдельный кабель из щитка (к примеру, для подключения духового шкафа ). При расчетных работах рекомендуем использовать данную таблицу:

Когда с выбором сечения электропроводки будет покончено, нужно определиться с розетками и выключателям. Они должны быть рассчитаны, не мене, чем на 16 А для обычных электроприборов и 32 А для мощной техники. Обязательно розетки должны иметь заземляющий контакт. Рекомендуется на каждый электроприбор установить отдельную розетку, а над столешницей закрепить блок из 2-3 штук либо двойную модель для подключения не очень мощной техники: мультиварки, чайника и т.д. как показано на фото:

Что касается выключателей, тут требования особые не предъявляются. Единственный совет – при выборе выключателей, используйте те, которые имеют меньше всего рельефных узоров. В идеале розетки и выключатели должны иметь плоский корпус, который легче оттереть от жира и грязи. Чтобы не нарушить интерьер кухни, может сделать скрытую электропроводку. установив дизайнерский выключатели и розетки, цветом «под дерево» либо что-то вроде варианта, предоставленного на фото ниже.

Создание схемы

Ну и последнее, что нужно сделать на этапе подготовительных работ – начертить схему электропроводки на кухне. Для этого рекомендуем учитывать советы, о которых мы уже рассказали и про которые еще поговорим далее. Типовая схема кухонной проводки выглядит примерно так:

После того, как Вы подготовите все необходимые материалы, можно переходить к монтажу электропроводки на кухне своими руками. О том, как правильно развести линию, сейчас мы и расскажем.

Основной процесс

Инструкцию по монтажу мы предоставим пошагово, чтобы читателям Сам Электрика было легче воспринимать материал:

1. Согласно схеме нужно сделать разметку стен в кухне своими силами. Для этого рекомендуем изготовить самодельный лазерный уровень. который позволит быстро и с минимальной погрешностью провести горизонтальную разметку под штробы.
2. По разметке нужно осуществить штробление стен под проводку. после чего проложить кабель в готовые штрабы и зашпаклевать всю сеть канавок в стене.
3. В подготовленных посадочных местах нужно подключить выключатели света, розетки и распределительные коробки.
4. На щитке устанавливается защитная автоматика на кухонную бытовую технику и электропроводку.
5. Готовая электропроводка в кухне проверяется включением электричества. Если ничего не искрит, не шумит и не дымит и при этом вся техника нормально функционирует – Вы все сделали правильно!

Видеообзор правильной кухонной линии электросети

Вот и вся инструкция по монтажу электропроводки на кухне своими руками. Как Вы видите, ничего особо сложного нет, однако осталось много непонятных моментов, вроде, какая должна быть установлена автоматика, где лучше всего проводить кабель и т.д. Об этом мы как раз сейчас и поговорим, предоставив полезные советы по электромонтажу в панельном доме и квартире!

Полезные советы

Чтобы правильно сделать электропроводку в кухне, советуем учитывать следующие рекомендации:

• Выключатель должен устанавливаться при входе в комнату, на расстоянии 20-30 см от дверного проема при этом на высоте опущенной руки, чтобы можно было удобно управлять освещением даже ребенку.
• Высота установки розеток в кухне должна быть различной. Один блок «электрических точек» должен быть над столешницей, второй выше, для удобного подключения вытяжки. Для холодильника, стиральной и посудомоечной машины высота может быть 20 см от пола, но не меньше. Удобное расположение всех розеток мы предоставили на схеме выше, по ней и ориентируйтесь.
• На мощную технику нужно выбрать УЗО номиналом не менее 40 А (ток утечки 30 мА) и автомат на 32 А. На остальные розетки будет достаточно подключить 25-амперный автоматический выключатель своими руками.
• Проводить электропроводку в кухне открытым способом не рекомендуется из соображений безопасности (рядом мойка, плита и т.д.). Помимо этого кабель каналы негативно отобразятся на интерьере комнаты. Если у Вас подвесной потолок, кабель нужно протянуть в гофре за гипсокартонными листами.
• Если Вы живете в хрущевке, где нет заземления, необходимо выйти из положения, осуществив монтаж зануления. но в этом случае обязательности следите, чтобы нулевой провод не отгорел у Вас в распределительном щитке.
• Ни в коем случае не устанавливайте розетки над либо под мойкой. Старайтесь вывести их подальше, даже если под фартуком.
• Обходите стороной подключение приборов через удлинитель. «Переноска» является ненадежной электрической точкой, которая при высоких нагрузках может расплавиться и стать причиной короткого замыкания.

На этом инструкция о том, как сделать электропроводку в кухне своими руками, заканчивается. Учитывайте все предоставленные нюансы и рекомендации, чтобы проводка была безопасной, удобной и долговечной!

Видеообзор правильной кухонной линии электросети

Видео инструкция по монтажу своими руками

Нравится( 0 ) Не нравится( 0 )

Источники: http://samelectrik.ru/sxema-razvodki-elektriki-na-kuxne.html, http://obzorkuhni.ru/repair/montiruem-provodku-na-kuxne-samostoyatelno-5-glavnyx-etapov-raboty/, http://samelectrik.ru/kakoj-dolzhna-byt-elektroprovodka-na-kuxne.html

remontonly.ru

Электрика на кухне схема — Только ремонт своими руками в квартире: фото, видео, инструкции

Схема разводки электрики на кухне

20.03.2015 нет комментариев 20 642 просмотров

Итак, сложность создания схемы кухонной проводки заключается в том, что никогда не знаешь наверняка, где будут установлена вся бытовая техника, и каким должно быть точное количество розеток на ее подключение. Как правило, в данной комнате должно быть не менее 6 установленных розеток: для подключения варочной панели. холодильника, микроволновки, чайника, вытяжки и посудомоечной машины. Помимо этого может присутствовать такая кухонная техника, как тостер, мультиварка и даже небольшой телевизор на стене. Именно поэтому схема электропроводки на кухне в хрущевке должна быть тщательно продуманной и то же время достаточно мощной. Далее мы предоставим к Вашему вниманию наиболее оптимальные варианты размещения розеток и советы по выбору кабеля для разводки электричества в панельном и частном доме.

Для начала рекомендуем просмотреть следующие проекты расположения розеток во всех наиболее востребованных зонах кухни:

Не обязательно выполнять установку розеток везде, где это показано на фото. Во-первых, для этого потребуется установить множество автоматических выключателей, которые не влезут в небольшой квартирный щиток. Во-вторых, вряд ли в Вашей кухне будет вся предоставленная бытовая техника.

Мы же рекомендуем на кухне установить не менее 6 электрических розеток, и чтобы 3 из них обязательно были над столешницей, как показано на схеме электропроводки двухкомнатной квартиры :

Что касается освещения, рекомендуется использовать двухклавишный выключатель света, которым будет управляться освещение двух наиболее важных кухонных зон: рабочей (над столешницей) и основной (по центру либо периметру потолка). Если уже и использовать готовый проект разводки электрики в комнате, то советуем опираться на данную схему электропроводки кухни панельного и частного дома:

На предоставленной выше схеме электропроводки не так уж много розеток и в то же время их расположение очень удобное для подключения всей бытовой техники.

Что касается защитной автоматики – автоматического выключателя и УЗО, их номинал должен быть примерно таким, как показано на проекте:

Вот и все, что хотелось рассказать Вам о том, как должна выглядеть план разводки кухонной проводки. Больше информации по выбору комплектующих, в том числе и сечения кабеля для розеток и выключателей, Вы можете узнать в статье: какой должна быть электропроводка на кухне. в которой также рассмотрена видео инструкция по монтажу электричества своими руками. Надеемся, что предоставленные схемы электропроводки на кухне были для Вас полезными и пригодились в электромонтажных работах.

Нравится ( 0 ) Не нравится ( 0 )

Монтируем проводку на кухне самостоятельно: 5 главных этапов работы

Так что если затеяли ремонт обязательно займитесь проводкой, так как те провода, что были проложены 10-20 лет назад не рассчитаны на современную электронику. Сегодня мы разберемся как делается расчет, увидим, как делается пошаговая электропроводка своими руками.

Подготовительный этап

Как и другие элементы ремонта прокладка проводки начинается с того, что проводиться расчет электропроводки по мощности и другие подготовительные мероприятия:

1. В первую очередь определитесь с тем, какая разводка электропроводки в квартире уже присутствует. Если она окажется однофазная, то это нехорошо, а если трехфазная, то по мощности у вас окажется приличный запас;
2. После этого приступайте к расчету итоговой мощности электрических приборов. Выполняя этот расчет учитывайте, как выполнена разводка электропроводки, где розетки и выключатели. Чтобы сделать расчет правильно придется вам обложиться документацией к каждому прибору в доме, чтобы вычитать номинальную мощность бытовых элементов кухни;
3. Если говорить в общем, то схема электропроводки должна выйти до 15 кВт, редко, когда расчетная мощность превышает это значение. Да, это огромное число показывает итоговую мощность при условии, что включены все электроприборы разом, хотя такое встречается редко. Но на всякий пожарный случай лучше иметь запас;
4. После этого ищите в интернете таблицу и подбираете исходя из расчетных данных сечение проводов для освещения и для розеток. Наиболее распространены среди других кабели сечением 6 мм, рассчитанные на 10 кВт энергопотребления. Если же у вас расчетная мощность вышла за эти пределы, то не отчаивайтесь – вам подскажут в строительном магазине подходящие провода.

Таблица сечения проводов пригодится всегда

Как показатель учитывайте, что если в вашей квартире уже стояла электрическая печь, то скорее всего у вас трехфазная сеть. Еще перед тем, как начинать ремонт желательно посоветоваться с ЖЭКом, чтобы узнать проведено ли заземление и другие важные мероприятия. От этого зависит как будет проходить монтаж электропроводки своими руками, так как не каждый кабель используется без заземления.

Читать  Как поменять прокладку в кране на кухне

Монтаж электрощитка

Чтобы правильно провести проводку в квартире и потом безопасно пользоваться бытовыми приборами на кухне актуально сделать электрощиток, который ставиться вместо классической распределительной коробки. Перед ним монтируется автоматический выключатель или стабилизатор напряжения, мощность которого выбирается выше каждого энергопотребителя в квартире. Туда же проводиться подключение розеток, главное выбрать правильно кабель для подключения. Освещение подключаем через автомат параллельно, чтобы включать и отключать сразу квартиру, а не по отдельности каждую лампочку.

При желании допускается подключение каждого электроприбора на отдельные защитные приборы. Как правило, так подключаются холодильники, которые чувствительны к перепадам напряжения и могут от этого сгореть. Монтируя электричество своими руками не забудьте и про то, что в кухне и ванной поддерживается постоянный высокий уровень влажности и там стена с проводкой герметизируется.

Установку электрощитка доверьте настоящему электрику

Выбираем розетки и выключатели

Когда планируется схема электропроводки в квартире отдельного внимания заслуживают и розетки с выключателями. Эти электрические приборы должны обладать должным уровнем безопасности, чтобы ими эффективно пользоваться:

• Для монтажа в условиях классической квартиры идеально подойдут розетки и выключатели, которые рассчитаны на силу тока в 15 Ампер. А в плане долговечности подойдут розетки, смонтированные на керамических пластинах. Положительный момент такого устройства заключается в том, что керамика не плавиться и не горит;
• Кухонный выключатель желательно выбирать максимально плоский: к нему и проводка в доме своими руками подводиться проще и очищать от грязи и жира такое устройство легче. Полезны также небольшие лампочки в выключателях они помогут в темноте отыскать кнопку;
• По нынешним стандартами розетки делают недалеко от пола, не более полуметра. Выключатель ставят чуть повыше, на уровне опущенной руки, то есть метр от пола. Но для кухни делается исключение из этого правила, желательно ставить розетки выше стола, чтобы вода в них не попадала. И не забудьте, что перед монтажом проводиться установка подрозетника в кирпичную стену;
• Под выключатель фонового света отводят место недалеко от входной двери, рядом с косяком. Некоторые размещают этот элемент электрической системы в коридоре, чтобы входя в кухню свет там уже горел;
• Монтажная схема электропроводки квартиры может включать дополнительно локальное освещение над рабочими зонами в кухне.

Очень хорошо, когда под рукой есть схема электропроводки квартиры

Чтобы понять в каких местах у вас должны появиться розетки прикиньте заранее где вы поставите какие электроприборы. Уже отталкиваясь от этого станет видно, в каком месте поставить розетку удобнее, а где желательно не размещать. Так, под холодильник можно сделать отдельную розетку, которую и видно не будет. А вот для кухонного подвесного телевизора желательно выделить отдельный источник питания рядом с ним.

Штробим стены

После того, как с этапом планирования покончено, кабели, розетки и прочие элементы приобретены остается начать прокладывать по кухне провода. Это несложно и выполнить самостоятельно вполне по силам, главное, чтобы для проделывания штроб у вас нашелся подходящий перфоратор. В классической кухне провода прокладываются в стенах скрытым способом, а потом они накрываются финишной отделкой. Те самые каналы для проводки, называемые штробы, прокладываются перфоратором со специальной насадкой.

Штробить стену необходимо для прокладки проводов

При проведении этих мероприятий требуется учитывать такие факторы:

• Проделывание в стенах штроб для проводки процедура, сложная и занимающая массу времени. У специалистов для этого присутствует так называемый штроборез, но для повседневного жителя подойдет и перфоратор;
• Перед тем, как начать делать канала на стены наноситься схема разводки электропроводки. При этом делайте ее такой, чтобы расходовать минимум кабеля и делать штробы небольшой длины;
• Желательно прокладывать штробы ровно, с параллельными линиями и поворотами в 90 градусов. Этот вариант эстетичен, да и к тому же вы сразу вспомните где у вас провода, когда решите повесить на стену полку для книг или картину. Ведь если попасть сверлом в кабель, то короткое замыкание вам обеспечено;
• Штробы выполняйте строго по выделенной разметке, чтобы в будущем не путаться и не прокладывать что-то заново. Тем же перфоратором выделяйте места, под размещение розеток и выключателей.

Если перфоратор у вас уже есть, а покупать долото лишних средств нет, то для прокладки кабелей подойдет и классический бур с упрочненным наконечником.

Читать  Примеры дизайна кухни совмещенной с гостиной

Работать таким образом вы будете дольше, но зато денег сэкономите. Не забудьте и про средства индивидуальной защиты – очки и респиратор обязательно одевайте.

Кладем кабель в стену

Теперь осталось соблюдая схемы электрики в доме своими руками вложить кабели в штробы и окончить монтаж.

Укладка проводов должна осуществляться по всем правилам

Для укладки выработан такой алгоритм:

• Через каждый полметра в полости канала сверлим отверстие диаметром сантиметр;
• Заранее составленные косы проводов затягиваем внутрь гофрированной трубы и укладываем эту конструкцию в стену в соответствии с составленной заранее схемой;
• В просверленные отверстия вбиваем специальные скобы, которые фиксируют трубу с кабелями в стене.

Если скоб вы не нашли, а дома есть классические монтажные дюбели, то подойдут и они, примотайте к ним небольшой отрезок проволоки, чтобы зафиксировать трубу.

Итоговые мероприятия

На финальном этапе в каждое отведенное место вставляется подготовленная розетка или выключатель, к ним сразу подключаются и провода. Перед розеткой вставляются и подрозетники, которые фиксируются там с помощью свежего раствора и остаются намертво. Место крепления желательно оштукатурить заранее, перед тем, как оканчивать монтаж розеток и выключателей. Подключив внутренности выключателей и розеток ставить пластиковые элементы желательно уже после завершения финальных отделочных работ. Если сделать наоборот, то в процессе окончания работ вы успеете вымазать красивые розетки в обойный клей, шпатлевку, бетонный раствор и еще кучу всего.

Какой должна быть электропроводка на кухне?

25.02.2015 нет комментариев 26 329 просмотров

Не удивительно, что основные токовые нагрузки на проводку в доме приходятся из кухни. Это связано с тем, что в данной комнате находится наиболее мощная бытовая техника: электроплита, духовой шкаф, посудомоечная машина, холодильник, микроволновая печь и т.д. Именно поэтому, при расчете электропроводки особое внимание уделяется правильному выбору проводов и розеток для кухонной эл.проводки. Далее мы подробно рассмотрим, как сделать электропроводку на кухне своими руками, предоставив советы по монтажу, инструкцию в картинках и несколько полезных видео примеров!

Подготовительные работы

Первым делом необходимо подготовиться к процессу монтажа и выполнить следующие действия:

1. Проверить существующую проводку (если монтаж будет производиться после ремонта в новостройке либо при полной замене электропроводки в доме, этот пункт отсутствует).
2. Самостоятельно рассчитать мощность всей кухонной бытовой техники.
3. Подобрать подходящие элементы новой электросети: провода и кабели. розетки, выключатели.
4. Создать типовую схему по собственным условиям.

Вкратце рассмотрим каждый из этапов, чтобы Вы знали, какой должна быть правильная электропроводка на кухне.

Видео инструкция по монтажу своими руками

Проверка старой электросети

На данном этапе Вы должны определить, какая сеть у Вас в квартире (либо доме) – однофазная либо трехфазная. Помимо этого нужно убедиться в том, что электропроводка имеет контур заземления (провод трехжильный), т.к. без «земли» эксплуатировать современную бытовую технику запрещается. В новых домах, как правило, заземление уже присутствует. Ну и последнее, что Вам нужно сделать – определить сечение кабеля. чтобы знать, на какие нагрузки рассчитана Ваша домашняя сеть.

Что касается последнего момента, тут следует забежать наперед и отметить, что на сегодняшний день нагрузка на кухонную проводку может достигать 10 кВт, поэтому сечение медных проводов, идущих от распределительной коробки к приборам должно быть не менее 2,5 мм.кв. лучше если 4.

Расчетная часть

После того как Вы разберетесь со старой электропроводкой на кухне, нужно будет самому подсчитать суммарную токовую нагрузку от бытовой техники. Тут все просто и расчет выглядит следующим образом: нужно выписать мощность каждого электроприбора и суммировать все значения. В современной кухне суммарная мощность бытовой техники может достигать 10 кВт, что является большим показателем для однофазной сети 220 Вольт. На основании этого значения далее нужно будет правильно выбрать сечение кабеля и номинальную токовую нагрузку розеток.

Подбор комплектующих

Первым делом нужно правильно подобрать сечение кабеля, который будет выведен от квартирного распределительного щитка к распред коробке в кухне. Для мощной бытовой техники рекомендуется самостоятельно выводить отдельный кабель из щитка (к примеру, для подключения духового шкафа ). При расчетных работах рекомендуем использовать данную таблицу:

Когда с выбором сечения электропроводки будет покончено, нужно определиться с розетками и выключателям. Они должны быть рассчитаны, не мене, чем на 16 А для обычных электроприборов и 32 А для мощной техники. Обязательно розетки должны иметь заземляющий контакт. Рекомендуется на каждый электроприбор установить отдельную розетку, а над столешницей закрепить блок из 2-3 штук либо двойную модель для подключения не очень мощной техники: мультиварки, чайника и т.д. как показано на фото:

Читать  Дизайн потолка в гостиной совмещенной с кухней

Что касается выключателей, тут требования особые не предъявляются. Единственный совет – при выборе выключателей, используйте те, которые имеют меньше всего рельефных узоров. В идеале розетки и выключатели должны иметь плоский корпус, который легче оттереть от жира и грязи. Чтобы не нарушить интерьер кухни, может сделать скрытую электропроводку. установив дизайнерский выключатели и розетки, цветом «под дерево» либо что-то вроде варианта, предоставленного на фото ниже.

Создание схемы

Ну и последнее, что нужно сделать на этапе подготовительных работ – начертить схему электропроводки на кухне. Для этого рекомендуем учитывать советы, о которых мы уже рассказали и про которые еще поговорим далее. Типовая схема кухонной проводки выглядит примерно так:

После того, как Вы подготовите все необходимые материалы, можно переходить к монтажу электропроводки на кухне своими руками. О том, как правильно развести линию, сейчас мы и расскажем.

Основной процесс

Инструкцию по монтажу мы предоставим пошагово, чтобы читателям Сам Электрика было легче воспринимать материал:

1. Согласно схеме нужно сделать разметку стен в кухне своими силами. Для этого рекомендуем изготовить самодельный лазерный уровень. который позволит быстро и с минимальной погрешностью провести горизонтальную разметку под штробы.
2. По разметке нужно осуществить штробление стен под проводку. после чего проложить кабель в готовые штрабы и зашпаклевать всю сеть канавок в стене.
3. В подготовленных посадочных местах нужно подключить выключатели света, розетки и распределительные коробки.
4. На щитке устанавливается защитная автоматика на кухонную бытовую технику и электропроводку.
5. Готовая электропроводка в кухне проверяется включением электричества. Если ничего не искрит, не шумит и не дымит и при этом вся техника нормально функционирует – Вы все сделали правильно!

Видеообзор правильной кухонной линии электросети

Вот и вся инструкция по монтажу электропроводки на кухне своими руками. Как Вы видите, ничего особо сложного нет, однако осталось много непонятных моментов, вроде, какая должна быть установлена автоматика, где лучше всего проводить кабель и т.д. Об этом мы как раз сейчас и поговорим, предоставив полезные советы по электромонтажу в панельном доме и квартире!

Полезные советы

Чтобы правильно сделать электропроводку в кухне, советуем учитывать следующие рекомендации:

• Выключатель должен устанавливаться при входе в комнату, на расстоянии 20-30 см от дверного проема при этом на высоте опущенной руки, чтобы можно было удобно управлять освещением даже ребенку.
• Высота установки розеток в кухне должна быть различной. Один блок «электрических точек» должен быть над столешницей, второй выше, для удобного подключения вытяжки. Для холодильника, стиральной и посудомоечной машины высота может быть 20 см от пола, но не меньше. Удобное расположение всех розеток мы предоставили на схеме выше, по ней и ориентируйтесь.
• На мощную технику нужно выбрать УЗО номиналом не менее 40 А (ток утечки 30 мА) и автомат на 32 А. На остальные розетки будет достаточно подключить 25-амперный автоматический выключатель своими руками.
• Проводить электропроводку в кухне открытым способом не рекомендуется из соображений безопасности (рядом мойка, плита и т.д.). Помимо этого кабель каналы негативно отобразятся на интерьере комнаты. Если у Вас подвесной потолок, кабель нужно протянуть в гофре за гипсокартонными листами.
• Если Вы живете в хрущевке, где нет заземления, необходимо выйти из положения, осуществив монтаж зануления. но в этом случае обязательности следите, чтобы нулевой провод не отгорел у Вас в распределительном щитке.
• Ни в коем случае не устанавливайте розетки над либо под мойкой. Старайтесь вывести их подальше, даже если под фартуком.
• Обходите стороной подключение приборов через удлинитель. «Переноска» является ненадежной электрической точкой, которая при высоких нагрузках может расплавиться и стать причиной короткого замыкания.

На этом инструкция о том, как сделать электропроводку в кухне своими руками, заканчивается. Учитывайте все предоставленные нюансы и рекомендации, чтобы проводка была безопасной, удобной и долговечной!

Видеообзор правильной кухонной линии электросети

Видео инструкция по монтажу своими руками

Нравится ( 0 ) Не нравится ( 0 )

Источники: http://samelectrik.ru/sxema-razvodki-elektriki-na-kuxne.html, http://obzorkuhni.ru/repair/montiruem-provodku-na-kuxne-samostoyatelno-5-glavnyx-etapov-raboty/, http://samelectrik.ru/kakoj-dolzhna-byt-elektroprovodka-na-kuxne.html

openfile.ru

Электропроводка на кухне: правила проектирования и монтажа

Кухня — главный потребитель электричества в квартире. Кухонная проводка обеспечивает питание бытовых устройств: вытяжки, холодильника, микроволновки, хлебопечки, соковыжималки. Ещё десять лет назад кухонный быт обходился минимальным количеством механизированных помощников. Но современные кухни сложно представить без электрических приборов. Качественная электропроводка на кухне не только обеспечивает их работу, но и предупреждает короткое замыкание, возгорание провода, поломку электроприбора. Как проектируется надёжная электропроводка? И что необходимо учитывать при монтаже электрических элементов — проводов, розеток, выключателей?

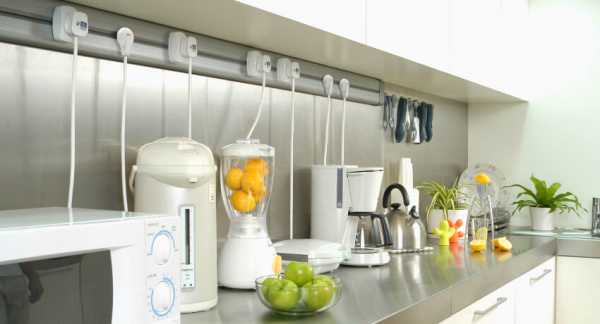

Электропроводка на кухне питает приборы разной мощности

Электропроводка на кухне и её элементы

Электропроводка состоит из электрических проводов, розеток, выключателей и распределительной коробки. Провода на кухне скрываются под внутренней отделкой. Розетки, выключатели и коробка располагаются на поверхности стены. Поэтому от них требуется не только функциональность и безопасность, но и эстетичный внешний вид и соответствие стилю помещения.

К электрическим проводам не предъявляются требования эстетики. Главное — это их рабочие характеристики, способность проводить ток и обеспечивать безопасность пользования электричеством.

Разнообразные провода для разнообразных нужд

Поэтому электрика на кухне должна иметь изоляцию. Кухня — влажное бытовое помещение, изоляция провода предупредит его намокание. Выбор характеристик провода сводится к выбору материала металлического стержня и его толщины (сечения). Чтобы определиться правильно с данными показателями, необходимо воспользоваться специальными таблицами. В них материал и диаметр провода подбираются в зависимости от того, какие приборы будут работать на кухне.

Если кухонная обстановка ограничивается вытяжкой, холодильником, соковыжималкой и блендером, то сечение провода может быть стандартным (2,5 мм² алюминиевого провода или 2 мм² медного). Если планируется использовать мощные электроприборы, установить электроплиту, сделать пол с подогревом, то необходимы толстые кабели (диаметром 3 мм² для алюминиевого стержня или 2,5 мм², медь).

Выделите под линии наибольшей мощности автоматы

Стандартные кабели рассчитаны на ток 16А. Включая электрические приборы в розетки, складывайте то количество электроэнергии, которое движется к ним по проводам. Работа нескольких приборов одновременно может привести к излишне большому току (больше 16 А). В результате чего провод перегревается и автомат, соединяющий провод с общей сетью, отключается.

Если вы планируете пользоваться мощными электроприборами, то к каждому из них необходимо провести отдельный провод (чтобы предупредить перегрев проводки на кухне и её отключение).

Правила проектирования электрической проводки на кухне

Электрика на кухне должна обеспечивать бесперебойную подачу тока к приборам. Всю проводку кухни делят на несколько ветвей (контуров). Каждая ветвь начинается на входе электричества в кухню, в распределительной коробке. Заканчивается ветвь розеткой или лампой освещения.

Типовая схема электропроводки

Количество розеток в каждой ветке определяется мощностью приборов, которые будут сюда включены. Если это маломощные приборы (по 0,5 — 0,8 кВт), то розетки для их подключения располагают в одной ветке (контуре) провода.

Если приборы мощные (больше 2 кВт), предусматривается отдельная ветка кабеля с розеткой на конце для каждого прибора. Если мощность прибора превышает 3 кВт, то розетка на конце провода заменяется электрическим автоматом. Так подключают к электросети котёл отопления и тёплый пол.

Приведём перечень ветвей (контуров) в проводке на кухне:

• Ветка освещения (она питает осветительные приборы).
• Ветка розеток небольшой мощности (она питает кухонные розетки общего пользования, которые выведены на уровне 1 м от пола). В эти розетки включаются маломощные приборы для приготовления пищи — микроволновая печь, соковыжималка, тостерница, миксер, блендер, хлебопечка и мультиварка (до 0,8 кВт).
• Ветка для розеток более мощных приборов (холодильник, вытяжка — от 0,8 до 2 кВт).
• Отдельная ветка для каждого силового прибора мощностью 2 кВт и больше (водонагреватель, посудомоечная машина, стиральная машина, электроплита, электродуховка).
• Ветка для электрического пола.

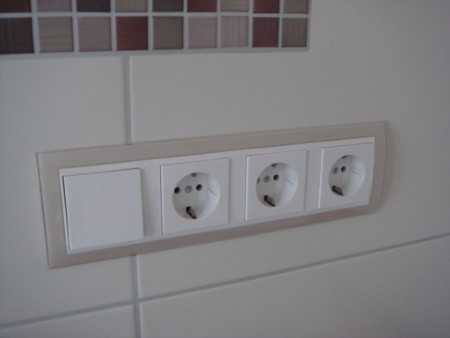

Подбирайте современные евро-розетки с заземлением

Все ветки прокладываются по кухне от распределительного автомата. То есть к кухонному помещению подходит один мощный провод от общего счётчика, и в распределительной коробке он делится на несколько (от 3-х до 10-ти) ветвей. Каждая ветка присоединяется к распределительному коробу через отдельный электрический автомат. В случае короткого замыкания или другой аварийной ситуации автомат сам прекратит подачу электричества и этим предупредит обесточивание всей квартиры.

Розетки на кухне

Стандартная высота расположения розеток — 25-30 см над уровнем пола. Это расстояние может варьироваться в зависимости от того, где удобнее подключать электроприбор. Часто розетки располагают над фартуком, высота такого монтажа составляет 100 — 110 см.

Розетки с подсветкой необычно и удобно

Правила размещения электрических розеток на кухне:

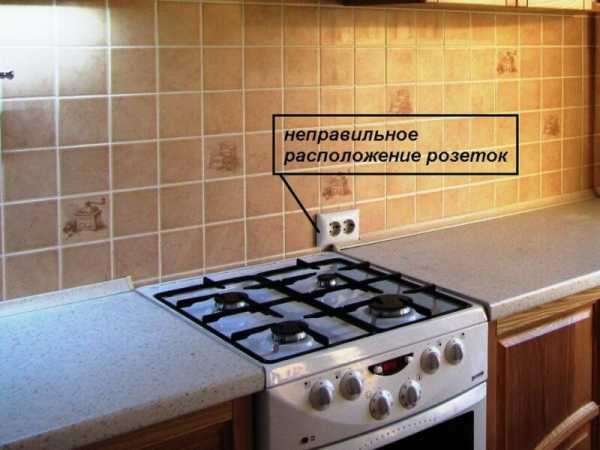

• Розетка располагается на минимально возможном расстоянии от электроприбора.
• Розетку нельзя размещать в местах возможного попадания влаги: над мойкой и плитой, сзади посудомоечного шкафа.
• Розетки нельзя располагать в зоне возможного нагрева: сзади духовки, холодильника или печки.
• Розетку на кухне нельзя размещать рядом с газовой плитой.
• Можно расположить розетку сзади кухонного шкафа или стеллажа. При этом в задней стенке мебели необходимо сделать отверстие для доступа к установленной розетке.
• Минимальная высота расположения розетки над полом — 10 см. Монтировать розетки ниже не рекомендуется из-за возможного попадания в них воды и влаги.

Конструкция розетки может быть двух типов: встраиваемого и накладного. В наружном материале используется керамика или пластик. Кроме стен помещения, розетки устанавливают внутри шкафов, тумб, под столешницей или под рабочим столом. Такой монтаж экономит место и не нарушает рисунок внутренней отделки.

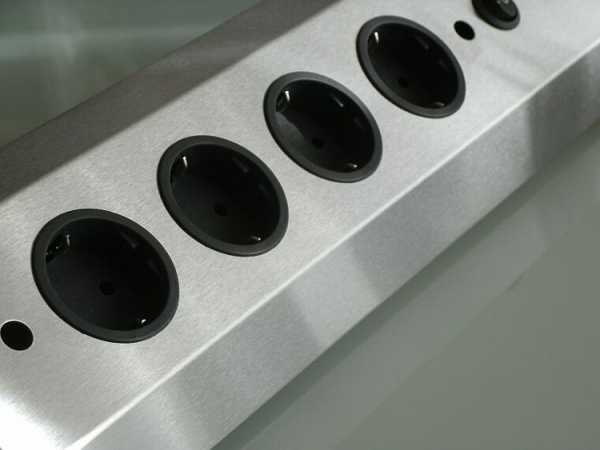

Накладная угловая розетка

Отверстие для размещения розетки штробят (выдалбливают) в стене в процессе ремонта. В отверстие укладывают подрозетник или «стакан». Наружная лицевая панель монтируется на стену после завершения внутренней отделки.

Накладная розетка не требует штробления поверхности. Такие розетки устанавливают на стенках мебели и под столами.

Выключатели

С помощью выключателей для кухни организовывают вечернее освещение и работу вытяжки. Их подключают к электропроводке напрямую, без установки розеток. Вместо розеток в середине провода монтируют выключатели.

Один выключатель может иметь несколько клавиш, тогда его используют для нескольких осветительных ламп. Так на двойной выключатель выводят два осветительных контура: общего освещения и подсветки. Выключатель для кухни с одной клавишей устанавливаются для вытяжки.

Современные выключатели: кнопочные, проходные, сенсорные.

Включатели для общего освещения устанавливают рядом с входной дверью, с той стороны, где расположена ручка двери. Высота его расположения на стене должна быть удобна для всех жителей дома или квартиры. Стандартная высота расположения выключателей составляет 75-90 см. Однако это не категорично, возможны вариации в большую или меньшую стороны.

Начало работ: что сделать перед проводкой

Чтобы провести проводку на кухне, проектируют расположение мебели и кухонных приборов. Определяют, какие бытовые приборы будут использоваться на кухне и какая их рабочая мощность. Далее считают максимальную нагрузку — то количество электричества, которое необходимо, если на кухне включат все электроприборы. Если суммарная нагрузка превышает возможности двухфазной проводки, придётся заменить её трёхфазной (при условии, что ваш многоквартирный дом выдержит такую замену). Если же увеличить количество фаз не удаётся, то следят за поочерёдной работой приборов. Не включают их одновременно.

Нанесли разметку – начинаем штробить

Последовательность проектирования

• Освобождают кухонное пространство и чертят на полу схему расстановки кухонной мебели и бытовых устройств.
• На потолке обозначают место расположения источников света.
• В верхней части стены на расстоянии 10-20 см от потолка рисуют линию центрального кабеля. Хорошо, если он заходит в кухню в верхнем углу помещения. Если нет — его поднимают до верхнего угла.
• От центрального кабеля вниз рисуют линии к месту расположения электроприборов.
• Место подключения прибора в сеть (розетку) выбирают по возможности рядом с ним с учётом правил выбора места для розетки.
• От центрального кабеля рисуют линии соединения с приборами освещения — на потолке и на стенах. Если планируется подсветка ступеней, рисуют линию от центрального кабеля к полу.
• Посередине линии, которая ведёт к прибору освещения, обозначают место для включателя/выключателя. В этом месте в проводке будет сделан разрыв и установлено включающее устройство. Если центральный кабель проложен высоко, то провод к лампе не прокладывают напрямую. Провод опускают петлёй вниз, к месту будущего выключателя, и только после поднимают вверх, к прибору освещения.
• Используя наглядную схему и рулетку, рассчитывают количество необходимого провода. А также количество розеток для включения приборов и выключателей для источников освещения.

Провод приобретают с запасом 1-2 м (т.е. если расчёты показали, что надо 15 м провода, в магазине приобретается 16 или 17 м, для компенсации возможного перерасхода или ошибок в расчётах).

Все готово к штукатурке

Розетки выбирают в соответствии с характеристиками приборов, которые будут подключаться к сети. Аналогично выбирают включатели. То есть в первую очередь подбирают элемент по электрическим характеристикам и только после оценивают внешний дизайн. Подключать несоответствующие по характеристикам приборы в сеть категорически нельзя. Это опасно их оплавлением, коротким замыканием, пожаром.

Особенности прокладывания провода

Провод или электрический кабель прокладывают внутрь углублений (желобов). Такие желоба готовят предварительно: вдоль нарисованной на стене или потолке линии выбивают длинное углубление. Размер желоба должен быть таким, чтобы провод поместился в нём полностью вместе с изоляцией.

В местах расположения будущих розеток готовят углубления в стене (выдалбливают или штробят). Аналогичные углубления подготавливают под выключатели. Это самая грязная часть работы. Она сопровождается большим количеством пыли, строительного мусора и шума.

Чтобы кабель не вылазил из канавок крепи его специальными креплениями

Кабель к розеткам прокладывают от электрического автомата параллельно потолку или полу. Можно проложить кабель непосредственно по углу под потолком при условии функционирования хорошей вытяжки. Это важно по причине постоянного образования влаги. Если вытяжка работает недостаточно, испарившаяся влага конденсируется в углах помещения и на проводе. Маскируют провод в углу под потолком плинтусом.

Другой вариант прокладывания кабеля — на стене вдоль пола на расстоянии 20-30 см от его поверхности. Так удобнее прокладывать кабель для питания розеток, расположенных на стене внизу.

Иногда кабель располагают на стене в специальном коробе. В таком случае углубление не делают, а крепят на стене кухни пластиковый желоб. Кабель монтируют внутрь желоба и закрывают его крышкой.

Неправильно сделанная проводка, может повлечь за собой печальные последствия.

Стена, в которой прокладывают кабель, должна быть сухой. Если в процессе работ выясняется, что стена мокрая, то прокладывание кабеля прекращают и стену сушат в течение нескольких дней или недели. Прокладывать электрический кабель в мокрую стену нельзя, это опасно распространением электричества по сырой стене.

Электропроводка на кухне требует профессиональных знаний и умений. Неправильная организация проводки на кухне опасна возгоранием, пожаром и травмированием людей электрическим током. Профессиональный монтаж провода и розеток обеспечивает кухню надёжной работой электрических приборов и гарантирует безопасную организацию кухонного быта.

kuhnyagid.ru

Как выполняется монтаж электропроводки на кухне

Как правильно смонтировать проводку на кухне?

Схема электропроводки на кухне имеет немало отличий от схемы в жилой комнате. Ведь здесь кроме таких неблагоприятных факторов как вода присутствует большое количество бытовых электроприборов. Само же помещение часто небольшое и от того как мы сможем компактно и правильно проложить проводку зависит удобство во всем помещении.

Планирование электросети кухни

Электрическую сеть кухни можно условно разделить на сеть освещения и розеточную сеть. От того как правильно мы их спланируем зависит надежность, экономичность и комфорт помещения. Поэтому давайте рассмотрим каждую из этих сетей отдельно.

Сеть освещения кухни

Начнем с сети освещения. Она в обязательном порядке должна содержать общее освещение и местное освещение рабочей зоны. Кроме того, достаточно часто применяется зональное и декоративное освещение.

Общее освещение на кухне должно быть не менее 150лк. Оно может быть верхним, боковым или комбинированным. Верхним называется освещение, когда освещение падает сверху, боковым соответственно с боку и комбинированный тип освещения, когда освещение падает сверху и сбоку.

Итак:

• Идеальным считается комбинированное освещение. Но здесь все зависит от естественного освещения. Если у вас на кухне есть достаточно большое окно, которое в дневное время дает достаточно света, то можно обойтись и только верхним освещением. Если естественного света не хватает, то можно использовать верхнее освещение с несколькими светильниками, установленными в разных частях комнаты. Это уже зависит от планировки.

Общее освещение на кухне

• Боковое освещение применяется преимущественно в помещениях с низкими потолками. Ведь даже в небольших помещениях оно требует установки как минимум двух светильников. Для данного типа освещения характерно наличие большого количества теней. Уменьшить их можно только за счет установки большего числа светильников.
• Вторым обязательным компонентом для кухни является специальное освещение рабочей зоны. Согласно п.2.12 ВСН 59 – 88 это освещение должно быть не менее 200лк, наша же инструкция советует делать его не менее 300лк.

Светящийся фактор кухни

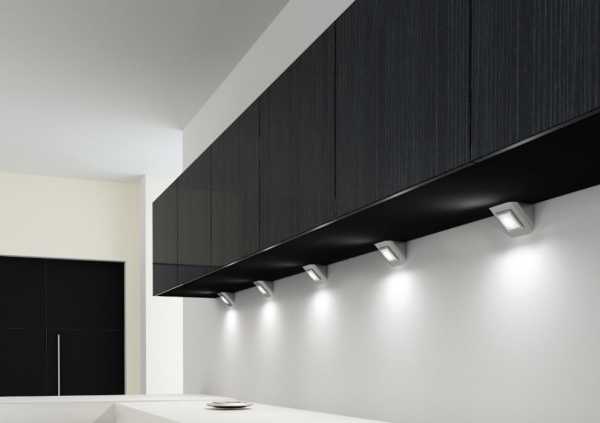

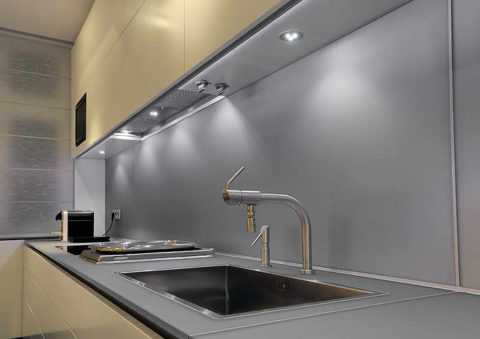

Освещение рабочей зоны кухни может быть выполнено за счет установки дополнительных светильников на фартуке кухни, непосредственной установкой светильников в мебель над рабочей зоной или новомодных светящихся фартуков.

Установка светильников освещения рабочей зоны на стене

Наиболее дешевым и простым в плане реализации является установка светильников на фартуке кухни. Обычно для этого используют несколько люминесцентных ламп.

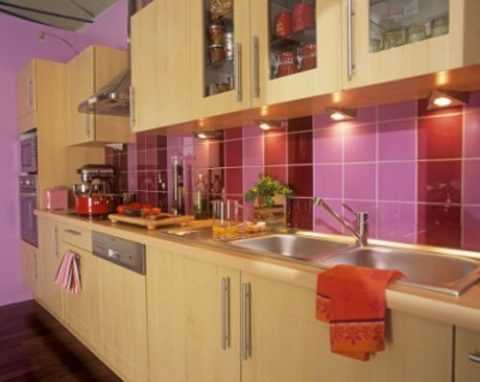

Встраивание светильников освещения рабочей зоны в мебель

• Встраивание точечных светильников в мебель потребует от вас создания сети 12В. Если же вы будете встраивать в мебель светильники 220В, то потребуется дополнительная защита от возможного поражения электрическим током, что скрадет место в самой мебели.
• В некоторых больших по площади кухня дополнительно можно создать зональное освещение. Обычно с его помощью выделяют столовую зону. Для этого могут использоваться точечные светильники верхнего или нижнего света, направленные светильники на стенах и разнообразные декоративные светильники.

Зональное освещение для кухни

Если у вас на кухне есть элементы, которые стоит подсветить или вы просто хотите разнообразить помещение яркими красками, то можно использовать декоративное освещение. Но сразу отметим, что делать это стоит только в больших по площади помещениях. В тесных кухоньках достичь значимого эффекта не удастся.

Розеточная сеть кухни

Если мы делaем электропроводку нa кухне самостоятельно, то следующим важным аспектом является расположение розеток на кухне. Так как на кухне их требуется достаточно много определиться с их место положением далеко не просто.

Итак:

• Согласно п.12.27 ВСН 59 – 88 в кухне квартиру должно быть не менее 4 розеток, одна из которых должна быть на ток 10 или 16А. Кроме того, если на кухне установлена электрическая плита, то должна быт предусмотрена еще одна розетка на ток не менее 25А и питающаяся от отдельной групповой линии.
• Но это минимальные нормы. Современная кухня требует значительно большего количества розеток. Дабы спланировать их количество и место размещения необходимо знать количество бытовых приборов и место их расположения.

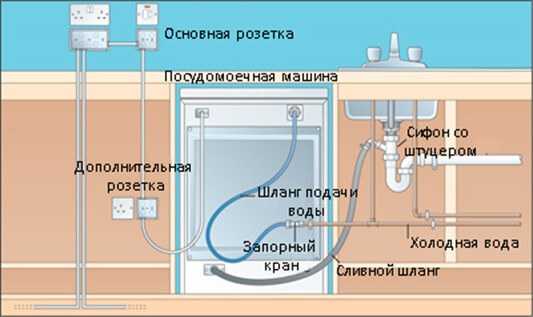

• Если у нас имеется электрическая плита, то розетку для нее обычно устанавливают за печью в нижней части – 20 – 30 см от пола (см. Как установить розетку для электроплиты своими руками). Так же поступают с розетками холодильника, духового шкафа, посудомоечной машины, морозильной камеры, стиральной машины и другого крупного электрооборудования, установленного на полу.
• Кроме крупного стационарного оборудования, установленного на полу, у нас может быть стационарное оборудование, установленное на втором ярусе кухни. Это микроволновая печь, телевизор, электроподжиг газовой плиты и многое другое. Для этого оборудования розетки устанавливают за этими приборами на уровне 1 – 1,5 метра от пола.
• Для многих, кто делает электропроводку своими руками становится проблемой питание вытяжного шкафа и другого электрооборудования, установленного на третьем ярусе кухни. Для них монтируют розетки на расстоянии 20 – 30 см от потолка. Обычно это расстояние от верхней части кухни до потолка.
• Кому-то это покажется необычным, но в этом нет нечего страшного. Норму ПУЭ это разрешают. Если же кухонный гарнитур у вас подпирает потолок, то такие розетки можно разместить за мебелью.

• Отдельным вопросом становится размещение розеток для передвижных электроприборов. Обычно ими пользуются в рабочей зоне кухни. Поэтому для их подключения здесь следует установить 2 – 3 розетки. Число розеток зависит от количества передвижных электроприборов.

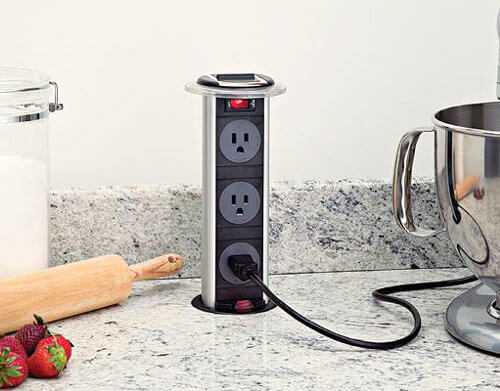

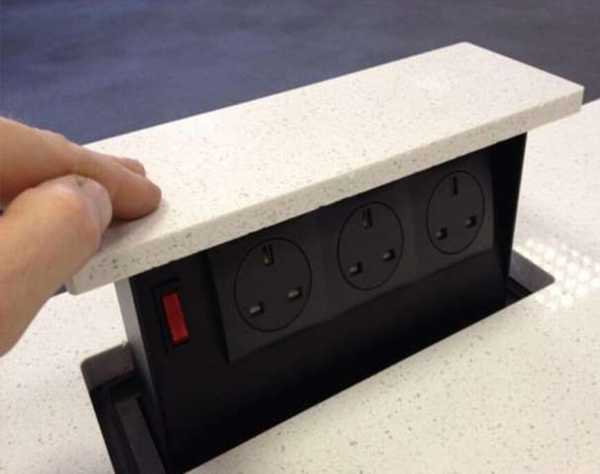

• С вопросом установок этих розеток часто возникают вопросы. Ведь сейчас на рынке кроме обычных розеток достаточно широко представлены разнообразные угловые, встроенные и выдвижные модели. Это вопрос ваших симпатий. Главное обратите внимание, дабы эти розетки не могли быть залиты водой со стола, в них не попадала грязь со стола, и они туго фиксировались с вилкой. Если фиксация очень тугая убедитесь, что со временем это не приведет к поломке креплений.
• Кроме того, нам наверняка потребуется как минимум одна розетка в столовой зоне. Ее можно будет использовать для зарядки мобильного или других временных электроприборов. В итоге у нас получается, что для кухни нам потребуется не меньше 10 розеток, а то и больше.

Создание схемы электрической сети кухни

Вот мы и определились с количеством электрических точек, которые нам предстоит смонтировать на кухне. Но разводка электропроводки на кухне предполагает создание схемы, которая разделит нашу электрическую сеть на несколько групп. И тут нам не обойтись без расчётов.

• Для того, чтоб сформировать электрическую сеть нам нужно разделить всю нагрузку на отдельные группы. Каждая группа будет питаться от отдельного автомата. Обычно используют автоматы на 16 или 25А.
• Разделение нагрузки можно выполнить по типу нагрузки, то есть сеть освещения от одного автомата, а розеточную группу от другого. А можно выполнить смешанную и розетки, и освещение запитаны от одной группы. В пользу каждого из этих способов есть свои аргументы, приводить которые сейчас мы не будем. Выбор за вами.

Схема электроснабжения кухни

• Зная количество электрических точек, мы можем суммировать их номинальный ток, пока не получим значение близкое, но меньшее 16 или 25А. Номинальный ток вы можете посмотреть в паспорте прибора.

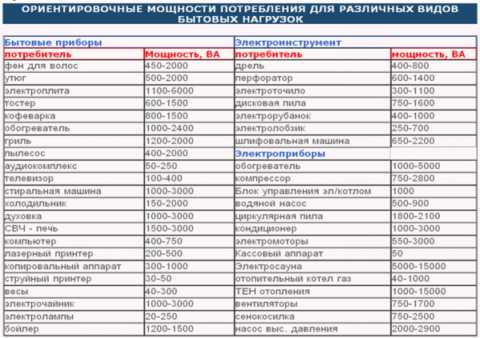

На фото приведена таблица приблизительной мощности различных электроприборов

• Если в паспорте прибора такового нет, то его можно вычислить по формуле . I – это наш номинальный ток, P – мощность прибора в кВт, а U – номинальное напряжение, которое для однофазной сети равно 220В. Вообще это не полная формула, но для нашего упрощённого расчёта этого вполне достаточно.

Обратите внимание! При наборе нагрузки для каждой группы учитывайте, что все приборы одновременно у вас навряд ли будут работать. А через чур уж большая перестраховка приведет к удорожанию вашей схемы.

• Так как скорее всего электропроводка на кухне и схема будут предполагать наличие нескольких групп, то здесь еще стоит учитывать фактор географического расположения розеток. Ведь согласитесь будет не очень удобно тянуть провод через всю кухню для запитки одной розетки на противоположной стене.
• В конечном итоге у вас должно получится от одной до трех групп. Это количество зависит от количества бытовых электроприборов.

Монтаж электрической проводки на кухне

После того как мы определились с местом расположения электрических точек и схемой электрической сети можно приступать непосредственно к монтажу. Мы не будем раскрывать все «таинства» штробления стен и правильного крепления проводов, но вот на некоторых аспектах остановимся подробнее.

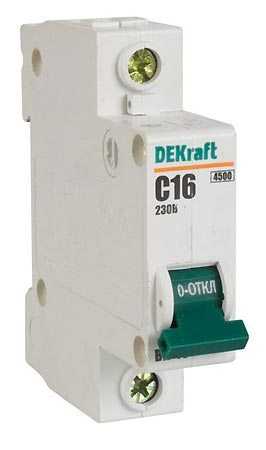

Автомат однополюсный групповой на 16А	Монтаж любой новой группы по освещению начинается с установки группового автомата в квартирном щитке. Так как согласно норм ПУЭ нулевой провод не должен иметь коммутационных аппаратов на всем протяжении, то обязательным условием является установка однополюсного защитного автомата. Его цель защита вашей электропроводки от коротких замыканий и перегрузок.

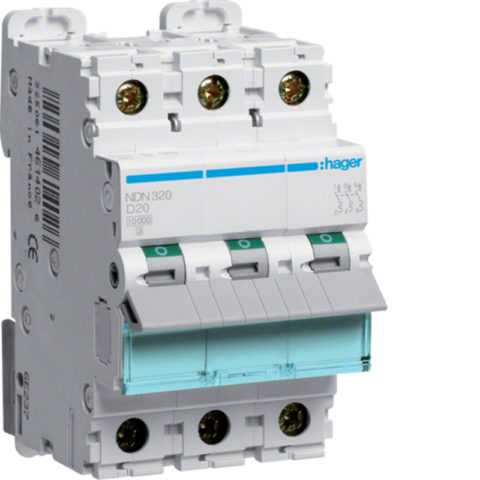

Трехфазный автомат для подключения к трехфазной сети электрической печи	При наличии электрической печи у вас к квартирному щитку может подходить трехфазная сеть. В этом случае для питания печи организуется отдельная группа, защищенная трехполюсным автоматом. Если электрическая печь запитана от однофазной сети, то вам потребуется такой же автомат, как продемонстрирован на рисунке выше, только с номиналом в 25А.

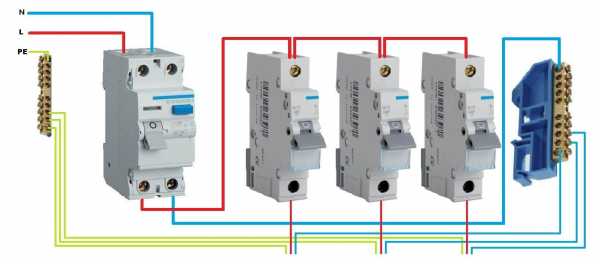

Автомат УЗО	Автомат УЗО – устройство защитного отключения, предназначен для защиты человека от напряжения прикосновения. Он реагирует на ток утечки, появляющийся при снижении сопротивления изоляции проводников. В нашем случае аппарат должен быть выбран на ток утечки в 30мА.
Для прокладки однофазной сети следует использовать трехжильный провод	Монтаж проводки следует выполнять трехжильным проводом. Причем ПУЭ требует соблюдения цветовой маркировки провода. Одна жила должна быть желто-зеленого цвета и она предназначена для защитного заземления. Одна жила должна быть голубого цвета, и она предназначена для подключения к нулевым проводникам. А третья жила для однофазной сети может быть любого другого цвета и предназначена для подключения к фазным проводникам.
Трансформатор 220/12В	Если в вашей электрической сети предусмотрена сеть 12В, то вам не обойтись без соответствующего трансформатора. Современные трансформаторы не требуют обслуживания и практически бесшумны. Главное выбрать изделие, соответствующее подключаемой нагрузке. Для этого суммарная мощность всех подключаемых ламп должна быть ниже номинальной мощности трансформатора. Для уверенности лучше выбрать изделие с запасом в 10 – 30%.

• Согласно п.7.1.71 ПУЭ для каждой группы рекомендуется предусмотреть автомат УЗО. Причем согласно п.7.1.76 ПУЭ он обязательно должен стоять после группового автомата.
• Как известно проводка может быть выполнена открытым или скрытым способом. Но для кухонь квартир рекомендуется применять тот же тип проводки, как и для жилых помещений. В нашем случае это скрытая проводка.

Таблица выбора сечения проводов

• Сечение провода выбирается по табл. 2.1.1 ПУЭ. Но здесь есть и определенные ограничения. Согласно п.7.1.34 ПУЭ в жилых помещениях обязательно должна применяться медная проводка. Причем ее сечение должно быть не меньше 1,5 мм².

Обратите внимание! До 2001 года в жилых помещениях допускалась установка алюминиевой проводки. Сейчас это запрещено.

• Но если подбирать проводку для каждого присоединения, то это достаточно хлопотно и вряд ли цена на разные по сечению типу проводки будет разительно отличаться и позволит существенно сэкономить. Мы вам советуем устанавливать провод сечением в 2,5 мм², что конечно немного дороже, но наверняка. И в процессе монтажа вам не придётся заморачиваться какой провод к какой розетке вести.
• Не одна группа не может обойтись без распределительных коробок. Если у вас смешанная группа, то коробку обычно монтируют над выключателем освещения. Если в группе предусмотрено несколько выключателей освещения, то обычно монтируют над ближайшим к выходу.
• Если у вас чисто розеточная группа, то распределительную коробку следует расположить в удобном и равноудаленном месте от всех запитуемых электрических точек. Не следует их размещать за шкафами или другой мебелью, препятствующей доступу к коробке.
• Если у вас имеется сеть 12В, то вам следует установить трансформатор. Оптимальным местом для этого может стать распределительный щит. Но если до него далеко, то можно попробовать его спрятать в распределительной коробке. Только необходимо будет выбрать соответствующий размер коробки.
• Так же хотелось обратить ваше внимание на подключение трансформатора. Если у вас нет особенных условий, то выключатель для него лучше установить на напряжении в 220В, а не на 12В. Это снизит вероятность его повреждения, а также снизит энергопотребление. Ведь даже на холостом ходу он хоть немного, но потребляет электроэнергию. А в годовом выражении это могут быть значительные цифры.
• В остальном электрическая сеть кухни и монтаж точно таков, как и для жилых комнат. Ивы вполне можете его сделать самостоятельно как это продемонстрированно на видео.

Вывод

Как видите кухня не так уж проста в отношении электрической схемы. Но создается электропроводка на кухне самому себе поэтому лучше сделать ее качественно и учесть даже самые мелкие детали. Тем более что в нашей статье мы постарались обсудить каждую из них. Удачного ремонта!

elektrik-a.su
