Разводка электрики по квартире: Разводка электрики в квартире: алгоритм работы, схемы электропроводки

Правильная разводка электрики в квартире однокомнатной, двухкомнатной, трехкомнатной

Разводка электричества по квартире – непростой труд, требующий учета множества нюансов. Требуется изучить нормативные документы и тонкости разводки, и только после приступать к планировке.

Содержание

Какой должна быть правильная разводка электрики в квартире

Правильная разводка по квартире должна быть удобной для жильцов, способствовать быстрому и точному устранению неполадок, при этом может быть относительно недорогой. И, конечно же, она обязана полностью соответствовать всем нормам.

А нормы будут регламентировать не только расстояние между определенными элементами, но и допустимость установки розетки или выключателя в определенных условиях. Свои требования прописаны для ванных комнат и для кухни. В случае с кухней это будет определенное расстояние между встраиваемой техникой и розетками, причем только по горизонтальной плоскости. Также необходимо исключить установку розеток в зоне приготовления пищи и вытяжки.

На заметку! Ванная комната – один из наиболее сложных моментов в случае с разводкой. Высокая влажность в помещении может привести к плачевным последствиям из-за тока утечки.

Если стиральная машина «бьется током» — это свидетельство проблем с разводкой электричества по ванной комнате. Для этого помещения существуют строгие нормы с зонированием.

Какие типы разводки существуют и какой предпочесть

Существует несколько типов разводки электрики:

• через распределительные коробки
• шлейф
• звезда

Через распределительные коробки

Наиболее распространенный тип разводки. При этом щиток располагается снаружи квартиры, в коридоре или у лестничной клетки, но не внутри. В щитке есть счетчик, а также выключатели. В каждой комнате есть распределительная коробка при входе, и выключение одного из выключателей в счетчике обесточивает ее. В квартиру входит от щитка питающий кабель, и уже от него идет разводка до распределительных коробок.

Шлейф

«Шлейф» — нечто среднее между разводкой через распределительные коробки и «звездой». На одном кабеле будет размещено несколько элементов, но не вся комната.

Совет! Он обойдется дешевле «звезды» из-за меньшего количества кабеля и трудовых затрат. При этом поломки в одном из элементов разводки все еще не заставят обесточивать все помещение или даже всю квартиру целиком.

Звезда

Способ разводки «звезда» напоминает способ через распределительные коробки. С той лишь разницей, что распределительные коробки устанавливаются не в каждой отдельной комнате, а для каждой отдельной розетки. Таким образом, в щитке за пределами квартиры окажется намного больше выключателей. Если изменить их положение, то выключенными окажутся определенные розетки, а не комнаты. У этого способа есть как весомые плюсы, так и ощутимые минусы.

Интересно! Разводка электричества по квартире становится более контролируемой, и проблема с одной розеткой не заставит обесточивать комнату целиком. Но это приводит к увеличению трудовых затрат, к большему количеству проводки.

Первые шаги — с чего начинается разводка электрики

Разводка начинается с предполагаемого плана расстановки розеток, выключателей и электроприборов по квартире. Необходимо не забыть и такие подвижные электроприборы, как пылесос. Для него должно быть предусмотрено включение в сеть в коридоре и не только. В каждой комнате, кроме, пожалуй, ванной, должно быть удобное место для зарядки телефона. Совет! Если есть сомнения в размещении какой-либо розетки, стоит добавить на схеме еще одну.

После того, как первичная схема размещения розеток и выключателей, а также светильников готова, необходимо приступить к выбору типа разводки и составлению плана, по которому будут проводиться работы.

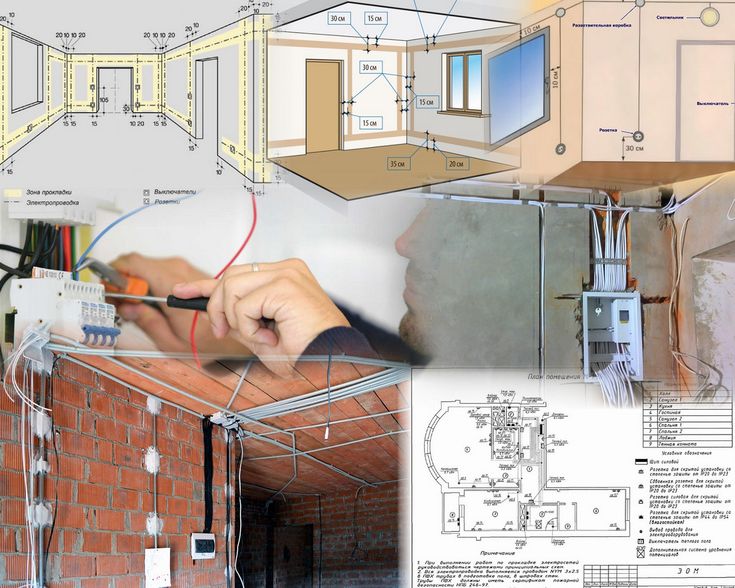

Схема разводки электропроводки в квартире

Схема разводки электропроводки должна остаться у владельца квартиры и после завершения работ. Все потому, что необходимо понимать местоположение проводов и распределительных коробок, чтобы не повредить их при проведении ремонта или банально вбитым гвоздем. Интересно! Монтажную схему можно сделать самостоятельно, ознакомившись со всеми нормативными документами, так и заказать ее специалистам.

После утверждения схемы штробят стены, потолок для образования пустот для прокладки проводов. После приступают к монтажу электрощитка, если он еще не установлен. Далее прокладывают провода и приступают к коммутации распределительных коробок. После проверки всей системы устанавливают временные лампы, при помощи которых проверяют работу каждого провода. Только после того, как вся работа отлажена, можно подключать электроприборы к сети. Замуровывают сеть, устанавливают выключатели и розетки только после того, как вся сеть проверена тестером.

На заметку! Чаще всего в современных квартирах производят укладку проводов по потолку. Это минимизирует случай, когда владельцы могут задеть провода при ремонте или попытке повесить на стену картину или полку.

Какие правила следует соблюдать при размещении розеток и выключателей

По старым советским правилам розетки устанавливались в метре от пола, а выключатели – на уровне 160 см от пола. По современному евростандарту установку можно производить на расстоянии 30 см от пола, а также возможен скрытый монтаж розетки в плинтус с крышкой. Все это помогает добавить интерьерам эстетических свойств.

Важно! Но в некоторых случаях эти показатели могут меняться. Например, в детских комнатах розетки необходимо приобретать, оборудованные специальными шторками, а устанавливаться они должны на высоте не менее 1 м и 8 см – как и в детских садах.

Свои требования для размещения розеток и выключателей действуют для ванной комнате. Если коротко, розетку можно будет установить не ближе 60 см к ванной и раковине, а выключатель приветствуется только в виде цепочки.

Выбор кабеля, электроустановочных изделий и расчет материалов

Выбор кабеля сопряжен с типом проводки – он может быть открытым и закрытым. Обычно в квартирах применяется закрытый тип, скрытый слоем штукатурки. При этом нюансы прокладки по полу, потолку и стенам различаются. Для монтажа скрытой проводки придется штробить стены, также эти работы необходимо проводить до выполнения напольного покрытия. Для работы используется перфоратор, для вырезания места для распределительных коробок и розеток используется специальная коронка. Понадобится несколько типов проводов:

• от распределительных коробок до осветительных приборов — ВВГ-3*1,5
• от щитка и до розеток — ВВГ-3*2,5
• приборы большой мощности могут потребовать провод ВВГ-3*2,5

Разумеется, монтаж и обрезка проводов производится не впритык, в местах соединений добавляют 15-20 см. Соединяются провода при помощи CиЗ.

Совет! Во время монтажа легко перепутать провода, ведущие к определенным группам. Чтобы этого не произошло, во время работ можно использовать цветные бирки, не повреждающие провода.

Важные требования и нормы безопасности

Существуют требования пожарной безопасности для электропроводки. Их несоблюдение может привести к плачевным последствиям, пожару и порче имущества. Причем не только в квартире виновника возгорания, но и в соседних. Подробнее можно прочесть в Правилах противопожарного режима РФ № 390 от 25.04.2012.

Согласно им, у кабелей должна быть защита от пожаров.

Важно! В любом месте, где производится проход проводки через стены, должно быть обустроено уплотнение в соответствии с ГОСТ Р 50571.5.52–2011.

Документы устанавливают также расстояние от групповых линий до выключателей и светильников, а также розеток. Для светильников – 10 см от потолка, для люминесцентных ламп 15 см от потолка, для розеток и выключателей – 5 см плюс глубина закладной коробки. Регламентируется также расстояние между точками крепления и прочие необходимые параметры.

Нюансы электропроводки в однокомнатной квартире

В однокомнатной квартире стараются разделить проводку по двум группам. Делается это для того, чтобы в случае выхода из строя одной из групп и короткого замыкания вторая группа оставалась рабочей. Одну из групп составляют из проводки в ванной и кухне, а вторую группу распределяют по жилой комнате.

На заметку! Если в квартире больше комнат, например, она двухкомнатная или трехкомнатная, то электрическую сеть лучше разделить на несколько групп по количеству комнат, 2 или 3. И, конечно, выделить для санузла и кухни, которые обязательно имеются в каждой 2-3 комнатной квартире. Для частного дома принцип тот же.

Есть множество нюансов в планировании и сооружении электропроводки в квартире. Конечно, стоит посоветоваться с профессионалами, особенно если ранее не было опыта с подобными работами.





Помогла ли вам статья?

Задать вопрос

Пишите ваши рекомендации и задавайте вопросы в комментариях

Планировка электрики — что нужно знать

Главная / Новости/ Планировка электрики — что нужно знать

Назад к Новостям

Советы, как правильно сделать разводку электропроводки в доме и как правильно надо делать дизайн-проект электрики

На этапе проектирования интерьера дизайнер тщательно прорабатывает каждый сантиметр в квартире, чтобы не только красиво и удобно спланировать пространство, но и рационально использовать площадь. В ходе работы всегда составляют подробный план электрики в дизайн-проекте, который необходим для того, чтобы правильно, качественно сделать разводку в доме. Поэтому дизайнеры не только обсуждают и утверждают с заказчиками стилевые и цветовые, планировочные и отделочные решения, но и готовят полный пакет технической документации, который включает в себя и план электрики в квартире. Наши рекомендации пригодятся всем, кто хочет сделать проект разводки электрики в квартире или доме своими руками, не обращаясь к дизайнеру.

Разводка электропроводки в квартире: что такое план электрики?

Проект разводки электрики предполагает планирование сценария освещения в квартире, иными словами, размещение светильников в помещениях. Кроме того, план создания разводки предусматривает расположение выключателей, а также схему подключения различных электроприборов в доме.

Профессиональный дизайн-проект отличается от любительского тем, как сделана электропроводка в доме. Это фото служит ярким примером, зачем нужно создать проект электропроводки дома: если бы дизайнер заранее не знал место расположения мебели в спальне, то вместо красивого бра по стене свисали бы провода, тянущиеся к розетке. Хорошо, если еще без удлинителя.

План разводки электропроводки в квартире: выключатели и розетки

В плане разводки электрики указывают типы выключателей — внешние или скрытые, клавишные, поворотные или сенсорные, — и дизайнер привязывает определенный выключатель к стене или проему. Мы указываем принадлежность выключателя к конкретному осветительному прибору (на плане разводки электрики в квартире они обозначаются стрелками).

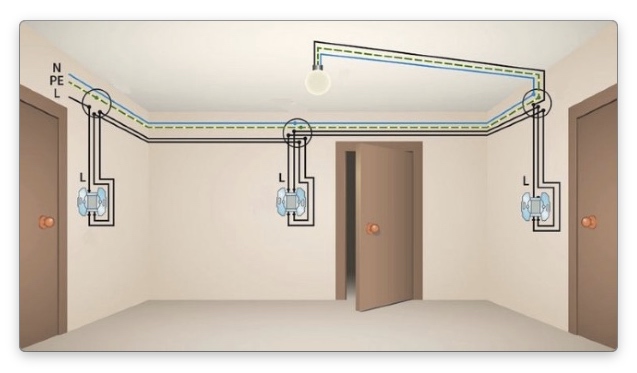

Иногда проект разводки электрики в квартире предусматривает и дублирующие выключатели — те, что располагаются с разных сторон комнаты и позволяют контролировать световой сценарий из разных точек дома.

На следующем этапе работы над разводкой электропроводки планируют расположение розеток и приборов в квартире. Например, мы спросим вас, хотите ли вы сделать систему теплых полов: этот нюанс обязательно нужно указать в плане электрики, записав все компоненты этой системы. Если в кухне вам нужен телевизор, мы отметим и это, когда будем разрабатывать план электрики в квартире.

Так, для каждой конкретной розетки в доме указывается разновидность (стандартная, телефонная, телевизионная и т. д.). Эта информация поможет правильно и быстро сделать разводку.

Разработка дизайн-проекта электрики: вопросы дизайнера

Как правильно сделать разводку электропроводки в квартире? Для этого непременно нужно учесть не совсем очевидные нюансы. Приведем перечень вопросов, на которые нужно будет ответить, создавая дизайн-проект электрики.

Есть ли у вас дети и какого они возраста? Разрабатывая план электрики в дизайн-проекте, можно будет определить, на каком уровне расположить в квартире выключатели и розетки с точки зрения удобства и безопасности.

Используете ли вы дома стационарный телефон? В этом случае понадобится телефонная розетка, а если в квартире проживает большая семья, то могут потребоваться и две такие розетки, что также нужно отразить в дизайн-проекте электрики.

Подразумевается ли в квартире рабочее место, и где оно будет расположено? Правильная разводка электрики в квартире должна учитывать и эти моменты.

В рабочей зоне будет необходима одна или даже две розетки, к которым впоследствии можно подключить сетевой фильтр: для компьютера и принтера, для зарядки мобильного телефона или планшета, принтера, настольного светильника.

План разводки электрики в доме зависит от того, как расставлена мебель. Скажем, розетки в квартире могут быть даже напольными (вы, скорее всего, о существовании таких даже не подозревали).

Каким набором электрических устройств вы хотите пользоваться в кухне? У каждой хозяйки свои запросы: кто-то любит варить супы в кастрюлях, а кто-то — выпекать булочки. В высоких новостройках сегодня устанавливают электрические плиты или варочные панели вместо газовых, поэтому любителям печь понадобится электродуховка или мультиварка. А маме малыша, например, пригодится блендер, для которого также нужна розетка в зоне готовки. Только учитывая все эти нюансы, вы будете знать, как сделать разводку электропроводки в доме правильно.

Любите ли вы читать перед сном? В этом случае в дизайн-проект электрики должен предусмотреть у спального места удобные светильники. Желательно также, чтобы их яркость регулировалась.

Пользуетесь ли вы проводным или беспроводным интернетом? Wi-fi соединение, «расшаренное» на все ваши устройства, — это весьма удобно в современных условиях. Поэтому в плане электрики стоит предусмотреть интернет-розетку, к которой будет подключен роутер, установленный в подходящем месте квартиры.

План разводки электропроводки в доме: особенности функциональных зон

Помимо реализации ваших представлений о комфорте в доме, при разработке плана электрики в квартире дизайнеру необходимо учесть еще множество технических нюансов. Скажем, если в спальне важны функциональность освещения и использования электроприборов, то в кухне, как и в ванной из-за повышенной влажности и температуры огромное значение приобретает безопасность. Например, в санузле разрешено делать только скрытую электропроводку и запрещается использовать тройники и удлинители. Продумайте эти нюансы до того, как сделать разводку электропроводки в квартире.

Гидромассажная ванна не работает без электричества (сделать разводку электропроводки для нее нужно заранее). Если в кабинке предусмотрен телефон, необходимо подвести вывод на место монтажа, что необходимо отразить в дизайн-проекте электрики в квартире. Те же нюансы разводки электропроводки касаются монтажа скрытых стереосистем и акустики, установки телевизора в ванной комнате.

План разводки в квартире: место подключения приборов

В соответствии с рекомендациями производителей электрооборудования следует заранее обозначить на плане электропроводки в квартире точные места расположения всех выводов. Так, делая электропроводку в квартире, розетку для стиральной машинки располагают как за корпусом прибора, так и сбоку, а вот розетку для подключения бойлера выводят немного в сторону от места его установки. Кроме того, такие электрические приборы, как плита, посудомоечная и стиральная машины должны быть заземлены, а их разводка предполагает использование специального кабеля. Как правило, требуется и отдельное УЗО. Все эти детали также должны быть указаны в плане разводки электрики.

Дизайн-проект электрики в квартире: как сделать общую схему

На заключительном этапе работы план электрики квартиры, дома или офиса, как и дизайн-проект интерьера визуализируют с помощью специальных программ, создавая схемы и объемные макеты. Это необходимо, потому что дизайнер — творец, создающий не только красивую «обложку» и «начинку», но и структуру. Чтобы правильно сделать план электрики и дизайн-проект квартиры, нужно знать и учитывать все технические тонкости, особенности оборудования, пожелания клиента, а также технические нормы (включая правила устройства электропроводки в доме), на основании которых дизайнер выполняет свою работу от первой встречи с заказчиком до момента окончания ремонта.

Планировка электрики — что нужно знать

Как сделать кухню удобнее

Как уменьшить шум в квартире

Идеи для ремонта: темные стены

Какие интерьеры популярны в России ?

За что вы платите дизайнеру?

Как воплотить задумки дизайнера?

Как обойтись без дизайнера?

Консультация дизайнера

О чем будет спрашивать дизайнер?

Интерьерные лайфхаки

Электрика в квартире: разводка электрики под ключ

Нагрузки на электрические сети в квартирах постоянно увеличиваются. Основной причиной становится бытовая техника и оборудование, приобретаемые хозяевами с целью улучшения комфорта и удобств. Все эти приборы обладают повышенной мощностью, которую может выдержать далеко не каждая проводка. Поэтому новая электрика в квартире планируется с учетом данного фактора. То же самое касается и старых кабельных линий, требующих замены в результате износа. Рано или поздно возникает необходимость в проведении электромонтажных работ.

Следует отметить, что ремонт электрики в квартире достаточно сложный процесс, требующий специальных знаний и практических навыков. Если домашний мастер решил сделать все в квартире своими руками, он должен обязательно знать правила разводки проводов, уметь составлять и читать электрические схемы, иметь определенный опыт электромонтажных работ.

Содержание

Разводка проводки в квартире: основные правила

Все действия, связанные с разводкой проводов и другими электромонтажными работами, определены Правилами устройства электроустановок (ПУЭ). Данный документ подробно регламентирует вопросы относительно практических действий с электрооборудованием при решении задачи как сделать разводку. Поэтому, прежде чем приступать к монтажным работам, следует ознакомиться с теорией.

Существует несколько основных правил монтажа в новой квартире, соблюдение которых гарантирует в дальнейшем удобную и безопасную эксплуатацию сети.

Среди них можно выделить следующие:

• Выключатели, розетки, распределительные коробки, электросчетчики и прочие компоненты следует расположить в легкодоступных местах с целью облегчения их ремонта или замены. Это нужно учитывать, когда составляется схема подключения.
• Высота от пола выключателей составляет от 80 до 150 см. Их место расположения должно обеспечивать беспрепятственный доступ при открытии дверей. То есть выключатель устанавливается со стороны, противоположной открыванию. Провод к нему подводится в направлении сверху вниз.
• Рекомендуемая высота розеток от пола – 30-80 см. Расстояние от электрических и газовых плит, батарей, труб и других металлических заземленных элементов должно быть не менее 50 см. Монтировать провода к розеткам необходимо снизу-вверх.
• Норма розеток для большинства помещений в 1 или 2- комнатной квартире составляет 1 шт. на каждые 6 м². Особые нормативы установлены для кухонь. Здесь монтируется столько розеток, сколько требуется для того чтобы подключить всю имеющуюся бытовую технику. В туалетах розетки вообще запрещено устанавливать, а в ванных они подключаются к отдельному трансформатору, установленному за пределами помещения.
• Провода по стенам нужно проложить только в горизонтальном или вертикальном направлении. Места проложенных линий наносятся на схему электропроводки.
• Независимо от способа прокладки, электропроводка не должна касаться металлических частей, имеющихся в конструктивных элементах здания. Между линиями, проложенными параллельно, соблюдается расстояние не менее 3 мм. Если же невозможно их так провести, то провода прячутся в гофрированную трубку или защитный короб.
• Для разводки и соединений предусмотрены распределительные коробки. Не допускается соединение между собой медных и алюминиевых проводов. Подключение нулевого и заземляющего провода к устройствам осуществляется с помощью болтовых соединений.

Варианты разводки проводов

На стадии проектирования рассматриваются различные варианты прокладки и разводки кабельных линий. Наиболее оптимальным будет тот, который больше подходит для конкретных условий эксплуатации. Современный электромонтаж предполагает разводку проводов тремя способами.

С использованием распределительных коробок

Данный способ получил наиболее широкое распространение и используется большинством населения при разводке с нуля. В электрическом щите устанавливается прибор учета электроэнергии вместе с определенным количеством автоматических выключателей.

Как правило, щит расположен вне квартиры в подъезде. На него поступает питание и затем провод, находящийся под напряжением, протягивается в квартиру. Далее он подходит к последовательно соединенным распределительным коробкам, установленным в комнатах. Внутри них провода соединяются и затем расходятся по точкам – розеткам и выключателям.

Вариант «звезда»

Монтаж выполняемый по варианту «звезда», предусматривает прямое подключение каждой розетки к электрическому щиту. Таким образом, каждая розеточная линия оборудуется собственным автоматом. Такая схема дает возможность ремонтировать любую линию, без отключения всей сети. Данный способ считается дорогим, поскольку требует большого количества проводов. Сам монтаж также достаточно сложен и работа специалистов будет стоить недешево.

Подключение шлейфом

Третий способ представляет собой шлейф, когда прямое подключение к щиту проведено не отдельными линиями, а целыми группами. Эффективность разводки можно существенно увеличить за счет комбинации в одной план-схеме разных способов прокладки.

Проектирование разводки и составление схем

Варианты прокладки, рассмотренные выше, используются при составлении схем, которые являются составной частью проектирования разводки. Как правило, такой проект составляют опытные квалифицированные специалисты, гарантирующие электробезопасность в процессе дальнейшей эксплуатации.

Однако, если возникло желание выполнить эту процедуру в квартире своими руками, необходимо заранее хорошо изучить правила, изложенные в ПУЭ. Кроме того, понадобятся определенные знания по основам электрики и только после этого можно приступать к чертежам и расчетам нагрузок на сеть. Рекомендуется предварительно изучить основные типы условных обозначений, используемых в схемах и чертежах.

В первую очередь нужно начертить план-схему планировки самой квартиры. После этого на готовом чертеже отмечаются точки, где будет выполнен монтаж розеток и выключателей, а также осветительных приборов. Места установок соединяются между собой линиями, обозначающими провода и кабели. На схеме также должны быть обозначены места расположения бытовой техники.

Прокладка проводов значительно облегчается, если все подключаемые точки разбить на отдельные группы. Примерное подсоединение будет выглядеть следующим образом:

• Осветительные приборы в жилых комнатах, в коридоре и на кухне.
• Осветительные приборы в туалете и ванной комнате.
• Группа розеток в жилых комнатах и коридоре.
• Розетки на кухне, в том числе отдельно розетка для электроплиты.

На основе этого примера можно создавать любые варианты и группировать потребителей в соответствии с техническими условиями данной квартиры. Разбивка на группы позволяет сэкономить провода и защитные устройства, сделать схему и монтаж проводки более простой.

Отдельные группы выделяются под каждое бытовое оборудование. Они подключаются к защитным автоматам на 25 или 32А. В случае неисправности одного из приборов, не придется обесточивать всю квартиру, достаточно отключить группу, в которой находится данное устройство и спокойно производить ремонт.

Расчет электропроводки

После составления план-схемы необходимо рассчитать проводку. Для этого требуется установить точное количество потребителей и учесть возможные приобретения в будущем дополнительной бытовой техники. Исходные данные можно взять из проекта, где указывается предполагаемая сила тока и применяемые электротехнические изделия.

Для вычислений общей силы тока используется формула: I= P / U, в которой Р – общая сумма мощностей подключенных приборов (Вт), U – напряжение домашней сети (В).

В качестве примера в однокомнатной квартире можно взять электрочайник на 2 кВт, лампы накаливания 10 шт. по 100 Вт, микроволновая печь на 2 кВт, холодильник на 500 Вт. Напряжение стандартное – 220 вольт. Итого получается 2000+10х100+2000+500 = 5500/220 = 25А. На практике эта цифра значительно ниже, поскольку очень редко перечисленные приборы включаются одновременно.

По этому значению и будет подбираться сечение в электропроводке. На различных участках домашней сети используются следующие виды кабелей и проводов:

• ВВГ-5х6 (пятижильный, сечением 6 мм²). Применяется в трехфазных сетях на участке, где основной щит соединяется со щитком освещения.
• ВВГ-2х6 (двухжильный, сечением 6 мм²). Используется в однофазных сетях на участке, где основной щит соединяется со щитком освещения.
• ВВГ-3х2,5 (трехжильный, сечением 2,5 мм²). Составляет основную часть проводки. Протягивается от щитка освещения к распределительным коробкам и далее – к розеткам.
• ВВГ-3х1,5 (трехжильный, сечением 1,5 мм²). Из распределительных коробок протягивается к выключателям и осветительным приборам.
• ВВГ-3*4 (три жилы и сечение 4 мм²). С его помощью подключаются электрические плиты.

Очень часто проводка рассчитывается непосредственно по схеме, если она выполнена в масштабе. Или сделать замеры по факту в каждом помещении. К итоговой цифре добавляется 3-4 м в качестве запаса. Все провода собираются в щитке освещения, установленном на входе. Сюда же устанавливаются защитные автоматы. К УЗО на 16А подключаются выключатели и приборы освещения, на 20А – розетки. К отдельному УЗО на 32А выполняется подключение электроплиты. Если ее мощность более 7 кВт, потребуется защитное устройство мощнее.

Составление проекта при помощи специальных программ

Работы по проектированию электрических сетей можно существенно ускорить, используя для этих целей специальные программы, позволяющие быстро составлять нужные схемы.

Наибольшей популярностью пользуются следующие из них:

• AutoCAD (Автокад). Получил широкое распространение среди инженеров-строителей в качестве очень удобного графического редактора. Для того чтобы составить нужные схемы электропроводки вполне достаточно бесплатной версии. Программа русифицирована, отличается удобным и понятным интерфейсом.
• Компас. Бесплатная программа, предназначенная именно для составления схем электропроводки. База данных содержит все обозначения и названия для элементов цепи, с помощью которых составляется схема разводки. Очень эффективна при решении проблемы, как правильно сделать разводку. Однако начинающим электрикам эта программа может показаться несколько сложной, поскольку здесь требуется хорошее знание терминологии и условных обозначений.
• Эльф. Специальная программа, с помощью которой проектируются схемы электропроводки. Обширная база данных содержит все необходимые элементы, открывая возможности для создания чертежей любой сложности. Данный редактор автоматически рассчитывает силу тока и предлагает наиболее оптимальный защитный автомат с нужным номиналом.
• Visio. Считается наиболее простым графическим редактором с бесплатным доступом, в котором легко разобраться даже начинающему электрику.

Подготовительные работы

Перед началом работ нужно запастись инструментом – болгаркой или перфоратором, шуруповертом или дрелью, тестером, пассатижами, кусачками, различными отвертками. Для разметки подойдет лазерный уровень, позволяющий начертить идеально ровные вертикальные и горизонтальные линии. Старая скрытая проводка определяется специальным прибором, после чего она вскрывается и удаляется.

Разметка выполняется в соответствии с план-схемой. Места прокладки проводов, установки розеток, выключателей и светильников отмечаются карандашом или маркером. Отдельное место предусматривается для электрического щитка.

После этого открытая проводка может сразу монтироваться, а для скрытой – делают в стенах штробы. Вначале нужно вырезать отверстия под розетки, выключатели и распредкоробки. Для этого используется перфоратор со специальной коронкой. Далее, этим же перфоратором или болгаркой прорезаются штробы на глубину примерно 20 мм. Ширина канавки должна обеспечивать свободное размещение в ней проводов.

На последнем этапе подготовки в стенах проделываются отверстия, через которые провода будут заводиться в комнаты. Они пробиваются перфоратором в углу каждого помещения.

Укладка проводки открытого типа

Монтаж начинается с установки щитка, расположенного в нише или просто закрепленного на стене. Далее устанавливается запланированное количество УЗО в соответствии с группами освещения. Внутрь щитка заводятся провода и подключаются к нужным клеммам, а все УЗО последовательно соединяются между собой.

Разводка проводов в 1 или 2- комнатной квартире начинается с закрепления по намеченным линиям кабель-каналов или коробов. Чаще всего они размещаются около плинтуса или под потолком и закрепляются саморезами. После этого на свои места устанавливаются розетки и выключатели, которые просто навешиваются поверх стены и закрепляются.

Затем провода укладываются в подготовленные кабель-каналы. Сначала устанавливается главный магистральный провод и линии, отходящие от розеток к щитку. После этого к распределительным коробкам прокладывается проводка от выключателей и светильников. Все соединения изолируются.

Особенности монтажа скрытой проводки

В установке скрытой проводки в 1- комнатной квартире нет ничего сложного. Ее монтаж может быть выполнен разными способами. Подключение щитка выполняется точно так же, как и при открытой проводке. Главное помнить, что клеммы ноля расположены сверху.

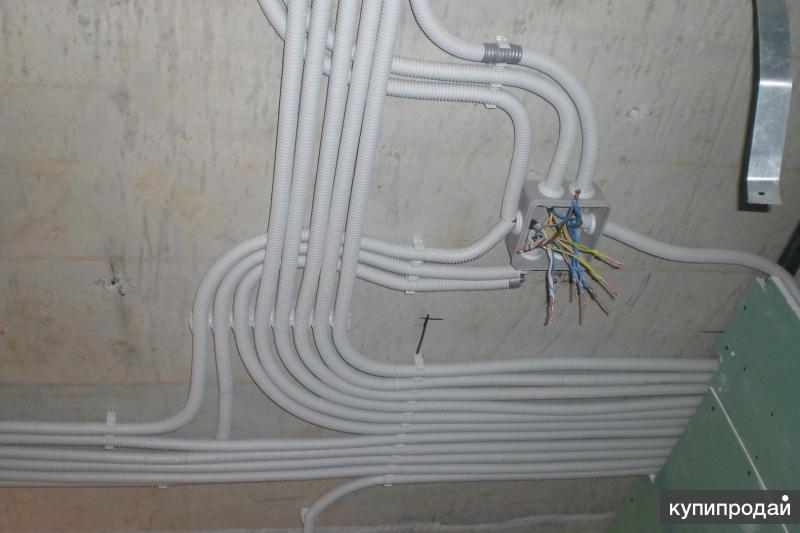

В ниши, прорезанные заранее, устанавливаются подрозетники и распределительные коробки. После этого разводится сама электропроводка. Кабели располагают в штробах и подводят к каждой точке в соответствии с планом. Если кабель к розеткам подводится с пола, в этом случае он помещается в специальную трубу или гофру. Последующие соединения выполняются так же, как и открытым способом, а все стыки изолируются.

Собранная в сеть электрика в квартире проверяется тестером и при отсутствии ошибок подключается к щитку. Штробы заделываются с помощью гипсовой шпаклевки, после чего приглашенный электрик соединяет всю систему с распределительным щитом.

Понимание вашей домашней электросистемы

• Панель обслуживания электрооборудования
• Домашняя электропроводка
• Электрические розетки и розетки
• Удлинители

Введение

Электричество играет важную роль в функционировании вашего дома. Когда мы смотрим телевизор, питаем системы отопления и охлаждения или заряжаем мобильный телефон, мы полагаемся на электрическую систему нашего дома, которая обеспечивает нас энергией, когда и где она нам нужна.

Понимая основы того, как электричество распределяется по вашему дому, вы можете поддерживать эту важную систему в надлежащем состоянии и в безопасном рабочем состоянии:

Электричество поступает в ваш дом через распределительную головку из ряда наружных линий электропередач или подземного соединения. Типичная сервисная головка состоит из двух 120-вольтовых проводов и одного нейтрального провода, по которым подается питание на освещение и бытовые приборы по всему дому.

Цепи на 120 В используют одну фазу электроснабжения для питания стандартных бытовых приборов. Однако для некоторых более крупных приборов, таких как водонагреватели, электрические пылесосы или сушилки для белья, требуется 240-вольтовая цепь, которая создается с использованием как 120-вольтовых проводов, так и нейтрального провода.

Электросчетчик устанавливается на улице, где электричество входит в ваш дом. Это устройство используется для измерения количества электроэнергии, потребляемой в вашем доме. Счетчик контролируется вашей электроэнергетической компанией и защищен законом — вмешательство в его работу чрезвычайно опасно и незаконно.

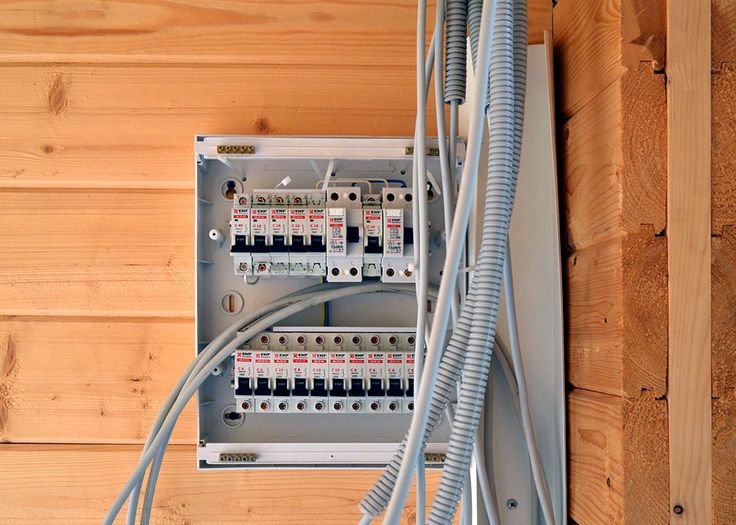

Щит электроснабжения является центральным распределительным пунктом для подачи электроэнергии к выключателям, розеткам и приборам по всему дому. Расположенная рядом с электросчетчиком сервисная панель оснащена выключателями или предохранителями, которые отключают питание цепей в случае отказа электрической системы.

Заземление — это метод, используемый для соединения электрической системы с землей с помощью провода. Заземление обеспечивает критическую защиту от поражения электрическим током и поражения электрическим током за счет использования заземляющего стержня в качестве третьего пути для проведения электричества в случае короткого замыкания или перегрузки. Заземление поможет защитить человека, работающего с системой, самой системы и любых приборов и оборудования, подключенных к системе.

Посмотрите видеоролик о безопасности домашней электрической системы (или Seguridad del sistema eléctrico de la casa), чтобы получить наглядное представление о вашей домашней электрической системе. Вы также можете посетить виртуальный дом для интерактивного тура по базовой электрической системе и электрическим устройствам, обычно используемым в современных домах.

Вернуться к началу

---

Электрическая панель обслуживания

В каждом доме есть панель обслуживания, которая распределяет электричество по выключателям, розеткам и приборам. Панель обслуживания обычно находится в подвале, гараже или хозяйственном помещении.

Когда короткое замыкание или перегрузка отключают питание цепи, здесь можно восстановить поток. Кроме того, здесь вы отключите питание цепи перед началом проекта или ремонта.

Предохранители и автоматические выключатели

Все сервисные панели оснащены предохранителями или автоматическими выключателями, которые защищают провода в каждой цепи от перегрева и возникновения пожара. Как правило, в старых сервисных панелях используются предохранители, а в более современных системах — автоматические выключатели.

Предохранители и автоматические выключатели — это предохранительные устройства, помогающие предотвратить перегрузку домашней электросети и пожары. Они останавливают электрический ток, если он превышает безопасный уровень для какой-либо части вашей домашней электросистемы.

Предохранители

Сервисные панели, установленные до 1965 года, используют предохранители для защиты каждой отдельной цепи. Ранние предохранители обычно использовались в сервисных панелях на 30 и 60 ампер. Сегодня в новых домах требуются сервисные панели на 100–200 ампер, чтобы обеспечить надлежащую защиту.

Существует несколько различных типов предохранителей, и поначалу выбор правильного может показаться запутанным. Каждый предохранитель маркируется кодом, в котором содержится информация о типе цоколя и степени выдержки времени, если таковая имеется.

Инструкции по замене предохранителей:

Если предохранитель перегорел, его необходимо выкрутить и выбросить. При замене предохранителей в сервисной панели:

• Всегда проверяйте, чтобы заменяемый предохранитель соответствовал номинальному току цепи.
• Никогда не заменяйте предохранитель на предохранитель с большей силой тока. Это очень опасная практика и серьезная опасность возгорания.

Автоматические выключатели

Все новые дома защищены автоматическими выключателями. В отличие от предохранителя, который необходимо заменить при перегорании, сработавший автоматический выключатель можно механически сбросить, чтобы возобновить работу после устранения проблемы. Сработавший выключатель, вероятно, является результатом слишком большого количества приборов, перегружающих цепь, и его следует немедленно устранить.

Инструкции по сбросу сработавшего выключателя:

• Отсоедините или выключите электроприборы в помещении.
• Найдите панель главного выключателя и откройте крышку.
• Найдите сработавший выключатель или перегоревший предохранитель. Сработавший автоматический выключатель будет находиться в выключенном положении или в промежуточном положении между включенным и выключенным.
• Для сброса прерывателя выключите его, а затем снова включите. Это может восстановить электроэнергию в комнате. Если проблема не исчезнет, ​​могут возникнуть более серьезные проблемы. Обратитесь к электрику для диагностики проблемы.

Прерыватели цепи дугового замыкания (AFCI)

AFCI — это новые защитные устройства, которые заменяют стандартные автоматические выключатели в электрической сервисной панели. AFCI обеспечивают повышенную защиту от дополнительных опасностей возгорания, известных как дуговые замыкания. Дуговое замыкание — это опасная электрическая проблема, вызванная повреждением, перегревом или нагрузкой на электропроводку или устройства. Без AFCI дуговые замыкания могут быть скрыты от глаз, пока не станет слишком поздно.

В отчете Министерства жилищного строительства и городского развития США о здоровых домах отсутствие AFCI указано среди основных бытовых опасностей, связанных с ожогами и травмами, связанными с пожаром.

На самом деле, эти устройства настолько эффективны, что Национальный электротехнический кодекс требует, чтобы они использовались для защиты почти каждой цепи в доме с 2008 года. , или около одной трети домов в Соединенных Штатах старше 50 лет, и исследования показали, что частота пожаров в этих стареющих домах непропорционально высока. Многие старые дома были построены с электрическими системами и компонентами, которые больше не являются безопасными и могут рассматриваться как пожароопасные.

Возгорание и другие проблемы с электробезопасностью могут возникнуть из-за старения, неправильной установки и модификации или неправильного использования. Важно определить, какой тип, цвет и размер провода необходим, чтобы правильно реагировать на опасные ситуации, прежде чем они станут критическими.

Проводка с ручками и трубками: 1800–1930-е годы

Проводка с ручками и трубками была разработана как система под открытым небом, в которой использовались керамические ручки для отделения проводов от горючего каркаса. Эти подвесные провода были направлены через керамические трубки, чтобы предотвратить контакт с деревянным каркасом и возникновение пожара. Сегодня проводка с ручкой и трубкой считается пожароопасной, поскольку она не является заземленной системой и более подвержена повреждениям в результате старения и неправильного ремонта.

Алюминиевая проводка: с 1960-х по 1970-е годы

Поскольку в 1960-х годах цены на медь взлетели до небес, для домашних электрических проводов стало обычным делом использовать алюминий вместо меди. По оценкам, в период с 1962 по 1972 год почти два миллиона домов были оснащены алюминиевой проводкой.

Многие розетки и выключатели, произведенные в то время, не предназначались для использования с алюминиевой проволокой. Это неадекватное оборудование в сочетании с плохой практикой установки привело к ослаблению электрических соединений, что представляет потенциальную опасность возгорания.

Лучший способ определить, есть ли в доме алюминиевая проводка, — это нанять лицензированного квалифицированного электрика, но также можно определить систему с алюминиевой проводкой, проверив кабели, проходящие через подвал или чердак, чтобы увидеть, не кабель имеет маркировку «AL» или «алюминий».

Если в вашем доме есть алюминиевая проводка, которая была установлена ​​в 1960-х или 70-х годах, попросите лицензированного квалифицированного электрика убедиться, что все соединения выполнены надлежащим образом с помощью электромонтажных устройств и другого оборудования, сертифицированного для использования с алюминиевой проводкой.

Дома, построенные сегодня, могут иметь провода из алюминиевого сплава, используемые для проводников служебных входов и крупных бытовых приборов. При условии, что все соединения, автоматические выключатели и устройства помечены буквами «AL», эти типы установок допустимы при установке в соответствии с Национальным электротехническим кодексом.

Заземленные электрические системы: с 1940-х по настоящее время

Электричество всегда стремится вернуться к своему источнику и замкнуть непрерывную цепь. Типичная электрическая цепь в вашем доме имеет два проводника: горячий и нейтральный. Электричество проходит от сервисного щитка к бытовой технике по горячему проводу и возвращает ток на основной сервисный щит через нейтральный проводник. Третий или «заземляющий» провод также подключается ко всем розеткам и металлическим коробкам в вашем доме.

Эта важная функция безопасности предназначена для значительного снижения вероятности поражения электрическим током или ударом током в случае короткого замыкания. Заземляющие провода подключаются непосредственно к земле через металлический заземляющий стержень или трубу с холодной водой. Если произойдет короткое замыкание или перегрузка, любое дополнительное электричество попадет по заземляющему проводу в землю.

Вернуться к началу



---

Электрические розетки и розетки

Электрические розетки — это место, где вы чаще всего ежедневно взаимодействуете с электрической системой вашего дома.

Поляризованные и заземленные розетки: 1920-е годы – настоящее время

С 1920 года в большинстве домов были установлены поляризованные розетки с двумя вертикальными прорезями разного размера. Эти розетки сконструированы таким образом, что прорезь для нейтрального провода шире, чем прорезь для провода под напряжением, что затрудняет вставку электрической вилки неправильным образом. При использовании с поляризованной вилкой эти розетки обеспечивают защиту, направляя электрический ток.

Розетки с заземлением имеют круглое отверстие для заземляющего провода в дополнение к двум вертикальным прорезям. Круглая прорезь соединена с заземляющим проводом. Розетки с заземлением должны быть установлены во всех современных домах. Если в вашем доме нет розеток с заземлением, то в вашей электрической системе, скорее всего, отсутствуют важные функции безопасности. Проконсультируйтесь с электриком по поводу обновления вашего дома.

Сосуды с защитой от несанкционированного доступа (TRR)

Ежегодно около 2400 детей получают сильный удар током и ожоги, когда они втыкают предметы в прорези электрических розеток. По оценкам, в связи с этим погибает от шести до 12 детей в год. Розетки с защитой от несанкционированного доступа (TRR) выглядят как стандартные настенные розетки, но они оснащены внутренним механизмом затвора, который не позволяет детям втыкать в розетку такие предметы, как шпильки, ключи и скрепки.

Эта система подпружиненных заслонок в розетке TRR открывается только при одновременном приложении одинакового давления к обеим заслонкам, например, при вставке электрической вилки. В отличие от пластиковых крышек, TRR обеспечивают автоматическую и непрерывную защиту детей.

В то время как больницы требовали TRR на протяжении десятилетий, издание 2008 года Национального электротехнического кодекса предписывало устанавливать эти специализированные розетки в новостройках.

Прерыватели цепи замыкания на землю (GFCI)

С 1970-х годов прерыватели цепи замыкания на землю (GFCI) спасли тысячи жизней и помогли вдвое сократить количество случаев поражения электрическим током в домашних условиях.

GFCI — это устройства электрической безопасности, которые отключают электрические цепи при обнаружении замыкания на землю или токов утечки. Человек, который станет частью пути для тока утечки, будет сильно поражен электрическим током или поражен электрическим током. Эти розетки предотвращают смертельный удар током, быстро отключая питание цепи, если электричество, втекающее в цепь, хоть немного отличается от возвращающегося.

GFCI следует использовать в любом помещении или на открытом воздухе, где вода может вступить в контакт с электрическими изделиями. Издание 2008 года Национального электротехнического кодекса в настоящее время требует, чтобы GFCI использовались во всех кухнях, ванных комнатах, гаражах и на открытом воздухе. GFCI следует тестировать один раз в месяц, чтобы убедиться, что они работают правильно.

Вернуться к началу

---

Удлинители

Удлинители — это удобный способ обеспечить питание там, где вам это нужно, при работе дома или рядом с ним, но их неправильное использование может быть опасным и даже смертельным. Помните о безопасности с помощью этих простых советов от ESFI.

Советы по безопасности удлинителя:

• Удлинители следует использовать только на временной основе.
• Убедитесь, что удлинители правильно рассчитаны для использования по назначению, в помещении или на улице, и соответствуют или превышают потребности в мощности используемого устройства или устройства.
• Перед использованием проверьте шнуры на наличие повреждений. Проверьте наличие треснутых или изношенных штекеров, ослабленных или оголенных проводов и ослабленных соединений.
• Никогда не используйте шнур, который кажется горячим или каким-либо образом поврежденным.
• Не прокладывайте удлинители через стены или потолки. Это может привести к перегреву шнура, что создает серьезную опасность возгорания.
• Не прибивайте и не прикрепляйте электрические шнуры к стенам или плинтусам.
• Убедитесь, что шнуры не зажаты в дверях, окнах или под тяжелой мебелью, что может повредить изоляцию шнура.
• Держите удлинители вдали от мест с интенсивным движением, таких как дверные проемы или пешеходные дорожки, где о них можно споткнуться.
• Полностью вставляйте вилки, чтобы ни одна часть штырей не была видна при использовании удлинителя.
  Убедитесь, что все удлинители сертифицированы признанной в стране испытательной лабораторией, такой как UL, CSA или ETL, и прочитайте инструкции производителя.

Советы по безопасности удлинителя для улицы:

• При работе на открытом воздухе используйте только атмосферостойкие удлинители большого сечения с пометкой «для использования вне помещений». Эти устойчивые к атмосферным воздействиям шнуры имеют дополнительную защиту в виде защитного покрытия, разработанного для того, чтобы выдерживать более суровые внешние условия и предотвращать просачивание воды.
• Убедитесь, что номинальная сила тока наружных удлинителей выше, чем у электрического изделия, с которым они используются.
• Держите шнуры подальше от пути или рабочей зоны. Перекиньте шнур через плечо.
• Обязательно проверяйте шнуры перед каждым использованием. Поврежденные шнуры следует немедленно заменить.
• Помните, что удлинители предназначены для краткосрочных нужд, а не для долгосрочных решений по питанию. Ни в коем случае не изменяйте и не вмешивайтесь в удлинитель.

Просмотрите виртуальную демонстрацию безопасности удлинителей для получения дополнительной информации. Это видео также доступно на испанском языке.

Вернуться к началу

Как проверить электропроводку в доме

Как проверить электропроводку в доме

25 мая 2021 г.

Большинство домохозяйств в значительной степени зависят от электричества для приготовления пищи, освещения, работы холодильника и других жизненно важных приборов. Однако неправильно установленная и плохо обслуживаемая электрическая система может быть очень опасной. Это может привести к пожару, который подвергает опасности жильцов и имущество вашего дома. Поэтому вам следует часто осматривать проводку в доме, чтобы искать предупреждающие знаки, указывающие на наличие серьезной проблемы, и вызывать профессионала для ее устранения. Вот несколько способов проверить наличие неисправностей в электропроводке вашего дома.

1. Проверьте проводку на наличие видимых повреждений

Во время обычной проверки электрической системы ищите признаки повреждения проводов. Имейте в виду, что электрические провода могут быть повреждены с возрастом или из-за вредителей и неправильной проводки. Будьте осторожны с изношенными кабелями, так как они могут вызвать пожар и привести к поражению электрическим током.

Если вы заметили следы от погрызов на проводке, это признак активности грызунов. Как только вы обнаружите такие проблемы, немедленно позвоните своему специалисту, чтобы проверить и исправить проводку. Также следите за запутанной и грязной проводкой. Это признак торопливой и некачественно выполненной электромонтажной работы.

2. Проверьте наличие горячих розеток или пластин переключателей

Посмотрите на все розетки в вашем доме, прикоснитесь к ним, и если они будут неприятно горячими, это признак того, что в вашем доме неисправна проводка. Хотя некоторые электроприборы выделяют тепло во время работы, розетка ни в коем случае не должна нагреваться. Отключите устройства от горячих розеток и не используйте их, пока технический специалист не устранит неполадки и не устранит проблему.

3. Обращайте внимание на часто перегорающие предохранители или срабатывающие выключатели

Срабатывание автоматических выключателей и перегорание предохранителей в случае неисправности в цепи для защиты дома от пожара. Если предохранители часто перегорают или прерыватель продолжает срабатывать, значит, что-то не так. Проверьте, не используете ли вы слишком много многоблочных удлинителей, которые перегружают цепь. Это также может произойти из-за проблем с проводкой. Проконсультируйтесь со своим техническим специалистом, и он может предложить вам добавить цепи и установить дополнительные розетки для удовлетворения высокого спроса на электроэнергию.

Если вы заметили, что один элемент оборудования, такой как пылесос, вызывает срабатывание выключателя независимо от используемых вами розеток, проблема может заключаться в устройстве. Для такого оборудования, как блок HVAC, осушители или другие устройства, требующие большей мощности, потребуются специальные схемы для удовлетворения спроса. Если нет избыточного потребления электроэнергии, но ваши предохранители все еще перегорают, вам может потребоваться модернизация электрической панели.

4. Проверка на обесцвечивание сокетов

Выцветшая розетка или выключатель света свидетельствуют о том, что проводка нагревается. В большинстве случаев это происходит из-за неплотного соединения или неисправной проводки. Такие проблемы вызывают короткое замыкание, что приводит к мини-пожару, который обесцвечивает внешнюю поверхность розетки.

5. Не игнорируйте мерцающие огни

Светильникам требуется небольшое количество энергии для работы на полной яркости. Следовательно, если лампочки начинают мерцать или считают, что что-то не так с электропроводкой. В большинстве случаев это происходит из-за ненадежного электрического соединения.

Если проблема затрагивает несколько осветительных приборов в разных комнатах, значит, проблема в цепи. Если свет мерцает или тускнеет во всем доме, проблема связана с коробкой выключателя или коммуникацией. Это сложный вопрос, требующий профессионального подхода.

Тусклое или мигающее свечение также может быть признаком перегрузки цепи. Если осветительные приборы используют одну и ту же розетку с электроприбором с высоким энергопотреблением, они не могут потреблять достаточно энергии. Отключите устройства, чтобы посмотреть, решит ли это проблему. Если это не так, переместите свет в другую цепь или попробуйте заменить лампочку.

6. Проверка алюминиевой проводки

В 1960-х и 1970-х годах строители домов использовали алюминиевую проводку в качестве дешевого заменителя меди. Однако алюминий быстро подвергается коррозии при контакте с медью. Он также со временем ослабевает, перегревая подключенные электроприборы, что может привести к пожару. Если вы живете в старом доме, скорее всего, у вас есть алюминиевая проводка, и вы, возможно, захотите рассмотреть возможность замены проводки.

7. Будьте осторожны с запахом гари

Новые приборы могут издавать странный запах через несколько минут после включения. Однако странный стойкий запах, исходящий из розеток, требует немедленного внимания. Если вы заметили в доме запах гари, проводка может перегреться и оплавить внешнюю защитную оболочку.

Это означает, что потенциальный ущерб от пожара начался, и он может быстро распространиться на окружающие материалы. Отключите каждый прибор от цепи, вручную отключите выключатель и держите рядом огнетушитель. Немедленно позвоните своему электрику, чтобы проверить и устранить проблему.

8. Обращайте внимание на любые необычные звуки

Вы не должны слышать никаких звуков от электросистемы в доме с хорошей проводкой, так как электричество течет тихо и плавно между соединениями. Однако поврежденный провод, ослабленные соединения и другие основные проблемы могут вызвать скачки электрического тока, вызывающие жужжание.

Шипение и жужжание также могут означать, что электрический ток движется от проводов к другому токопроводящему объекту поблизости. Это происходит при повреждении защитной оболочки. Всякий раз, когда вы слышите такие звуки из розетки, прекратите пользоваться ею, пока электрики не устранят проблему.

9. Не игнорируйте удары током

Если вы прикоснетесь к электроприборам и получите удар током, это означает, что электрическая система не заземлена должным образом. Вызовите электрика для проверки вашей проводки. Они могут предложить вам обновить вашу электрическую систему и включить заземление или установить прерыватели цепи замыкания на землю, чтобы сделать розетки более безопасными. GFCI отключают питание при обнаружении опасных замыканий на землю, чтобы защитить вас от поражения электрическим током.

Убедитесь, что на кухне и в ванных комнатах установлены соответствующие розетки. Имейте в виду, что вода является хорошим проводником электричества. Такие зоны должны иметь ударопрочные розетки, GFCI.

10. Проверка на наличие незакрепленных выпускных отверстий

Регулярно оценивайте состояние всех розеток в вашем доме. Если вы подключаете устройство, а розетка перемещается, это может быть опасно. Незакрепленная розетка сотрясает провода, ослабляя их, и нарушает подачу электричества, что приводит к искрам, ударам и потенциальной опасности возгорания.

Чтобы устранить эту проблему, сначала отключите питание прерывателя. Отвинтите розетку, убедитесь, что провода вставлены в соответствующие клеммы, затем снова подсоедините розетку и прикрутите ее на место.

Итог

Как домовладелец возьмите за привычку регулярно проверять состояние электрической системы в вашем доме. Обратите внимание на проблемы, описанные выше. Постоянный осмотр вашей электрической системы поможет вам обнаружить проблемы и вызвать техника, чтобы устранить их, прежде чем они перерастут в серьезные проблемы. Вы также сохраните дом в безопасности, предотвратите сбои в работе приборов и сохраните эффективность своей электрической системы. Если есть простые задачи, которые можно решить самостоятельно, то электрическая система довольно сложная, и некоторые серьезные проблемы требуют квалифицированного подхода.

Если вам нужны профессиональные услуги электрика, обращайтесь в Brennan Electric. Наша компания предлагает монтаж освещения, ремонт электрики и услуги электрощита. Мы также занимаемся установкой детекторов дыма и угарного газа в Сиэтле, штат Вашингтон, и близлежащих регионах. Позвоните нам сейчас, чтобы записаться на прием и попробовать наши невероятные услуги.

Категории: Электрический

Районы, которые мы обслуживаем

• Allyn
• Остров Андерсон
• Auburn
• Bainbridge Island
• Belfair
• Bellevue
• Black Diamond
• Bonney Lake
• Bothell
• Bremerton
• Buckley
• Burley
• Burton
• Camp Murray
• Carnation
• Duvall
• Edmonds
• Enumclaw
• Everett
• Fall City
• Federal Way
• Fox Island
• Gig Harbour
• Hobart
• Indianola
• Issaquah
• Kenmore

• Kent
• Keyport
• Kingston
• Kirkland
• Lakebay
• Lakewood
• Longbranch
• Lynnwood
• Manchester
• Maple Valley
• Marysville
• Mcchord Afb
• Medina
• Mercer Island
• Mill Creek
• Milton
• Mountlake Terrace
• Mukilteo
• Olalla
• Pacific
• Port Gamble
• Port Orchard
• Poulsbo
• Preston
• Puyallup
• Ravensdale
• Redmond

• Redondo
• Renton
• Retsil
• Rollingbay
• Sammamish
• Seabeck
• Seahurst
• Сиэтл
• Сильвердейл
• Снохомиш
• Сноквалми
• Саут-Колби
• Саут-Прери
• Саутворт
• Spanaway
• Steilacoom
• Sumner
• Suquamish
• Tacoma
• Tracyton
• University Place
• Vashon
• Vaughn
• Wauna
• Woodinville

King County, Snohomish County, Pierce County, Kitsap County, Lewis Округ, округ Терстон, округ Мейсон

Позвоните нам сегодня по телефону 1 (877)-BRENNAN

СПЕЦИАЛИСТЫ ПО ОБСЛУЖИВАНИЮ ЭЛЕКТРОМОНТАЖА

Наши опытные и высококвалифицированные электрики вместе с нашим вспомогательным персоналом могут позаботиться обо всех ваших бытовых потребностях в электроснабжении — от неисправных розеток до модернизации панелей. Наша цель состоит в том, чтобы удовлетворить потребности нашего сообщества в электроэнергии, предоставляя услуги, отличающиеся качеством и ценностью, таким образом, чтобы продемонстрировать наш профессионализм и стремление к совершенству. В результате наши клиенты остаются довольными, а наша репутация высоко ценится.

Электрические коды для домашней электропроводки

Электрическая проводка | Домашняя электропроводка | Электрические нормы NEC NFPA | Схемы подключения | Проволочные потолочные вентиляторы | Освещение | Проводные переключатели | Выход GFCI | Розетки | Детекторы дыма | Сушильные шнуры | Вытяжной вентилятор | Энергосбережение | Солнечные вытяжные вентиляторы | Электропроводка SIP дома | Провод и кабель | Электрические коробки | Автоматические выключатели | Панели | Реле | Генераторы | Качество электроэнергии | Электрические расчеты и формулы | Тестеры и измерители | Инструменты электрика | Обучение электриков | Электробезопасность | Схемы подключения и символы | Электрический ремонт | Электрические книги | Электрические неисправности

» Каталог домашней электропроводки
» Коды жилой проводки
» Жилая электропроводка: Руководство по домашней электропроводке
» Нужна помощь с электрикой? Получите быстрый ответ! Спросите электрика

Резюме: Перечень кодов электропроводки с примерами кодов электропроводки для домашней электропроводки.

Узнайте, чем делятся другие, по адресу Спросите электрика:
Большое спасибо. Нам, мастерам на все руки, время от времени нужна небольшая помощь. Фил из Анн-Арбор, Мичиган

Определения электрических норм для общих проектов домашней электропроводки

Видео по электромонтажу Советы по электромонтажу для домашних электромонтажных работ — Том 1 ПРИМЕЧАНИЕ. Список всех моих полезных видео Будет отображаться в конце этого видео Так что продолжайте смотреть, и я помогу вам подключить все правильно! Загляните на мой канал на YouTube и подпишитесь!

Понимание важности правильных методов проводки и проводки в соответствии с электротехническими нормами.
НЭК 110.12

Коробки с методами подключения

Неиспользуемые отверстия в коробках должны быть надежно закрыты. Когда отверстия в неметаллических коробках выбиты и не используются, необходимо заменить всю коробку.

NEC 110-12 и 370-18 Неиспользуемые отверстия в коробках должны быть надежно закрыты. Если отверстия в неметаллических ящиках выбиты и не используются, заменяется весь ящик.

NEC 110.14

Методы подключения проводов и винтовых клемм

Под зажимной винт должен быть установлен только один проводник. В коробках с более чем одним заземляющим проводом заземляющие провода должны быть сращены с проволочным хвостовиком или гибким концом, прикрепленным к винту заземляющей клеммы устройства. стиль = «очистить: слева»>

Примеры электрических кодов для домашней проводки Информация о принятии кода: Показанные коды являются только примерами и могут быть неточными или неточными для вашего приложения или юрисдикции. Для получения полной информации обратитесь в местное управление строительства.

NEC 110.14 Подземная проводка Средства для сращивания проводов для прямого заглубления должны быть перечислены для такого использования. NEC 110.14 Проводники электрических служб Перечисленный антиоксидантный состав должен использоваться на всех алюминиевых проводниках, если только в информации о продукте не указано, что это не требуется. NEC 110.14 Подземная проводка Сращивание подземной проводки Средства сращивания проводов для прокладки в земле должны быть указаны для такого использования. NEC 110-14 Только один проводник должен быть установлен под винтовой клеммой. В коробках с более чем одним заземляющим проводом, заземляющие провода должны быть сращены с проволочным концом или свинцовым концом, прикрепленным к винту заземляющей клеммы. NEC 110-14 и 300-15 Соединения проводов Все соединения, в том числе заземляющие провода, должны выполняться с помощью одобренных колпачков или гаек для сращивания и должны выполняться в одобренных электрических коробках или корпусах. НЭК 200.7(С) Методы прокладки проводки проводка Если постоянно переидентифицируется в каждом месте, где она видна и доступна, жила с изоляцией белого цвета в кабеле типа NM может использоваться как незаземленная жила. NEC 250-134 и 370-4 Крышки и пластины коробок Металлические коробки, накладки и гипсовые кольца должны быть заземлены. Выключатели, в том числе диммеры, должны быть заземлены и иметь средства заземления металлических пластин. NEC 300-3 Все проводники одной и той же цепи, включая заземленные, должны находиться в одном и том же кабелепроводе, кабеле или траншее. NEC 300-4 Как в открытых, так и в скрытых местах, где кабели проложены через просверленные отверстия в балках, стропилах или элементах деревянного каркаса, отверстия должны быть просверлены так, чтобы край отверстия был не менее 1 1 /4 дюйма от ближайшего края деревянного элемента. Если это расстояние не может быть соблюдено, кабель должен быть защищен от проникновения шурупов или гвоздей стальной пластиной толщиной не менее 1/16 дюйма и соответствующей длины и ширины. NEC 314.4 Методы подключения Заземление Все электрооборудование, металлические коробки, накладки и гипсовые кольца должны быть заземлены. Все выключатели, включая диммеры, должны быть заземлены. NEC 300-14 Минимальная длина провода во всех коробках должна составлять 6 дюймов, при этом за пределами коробки должно быть не менее 3 дюймов. NEC 314.17 Способы подключения Коробки Неиспользуемые отверстия в коробках должны быть надежно закрыты. Когда отверстия в неметаллических коробках выбиты и не используются, необходимо заменить всю коробку. NEC 314.17 Способы подключения Тип провода NM Внешняя оболочка в коробке Внешняя оболочка кабеля NM должна заходить в коробку минимум на 1 дюйм. NEC 314.19 Способы прокладки проводки Распределительные коробки, доступные Распределительные коробки должны быть установлены таким образом, чтобы проводка, содержащаяся в них, могла быть доступна без демонтажа какой-либо части здания. NEC 300-22 Кабель типа NM не должен прокладываться в помещениях, используемых для возврата холодного воздуха, однако допускается прокладка NM перпендикулярно длинной стороне таких пространств. NEC 314.23 Способы прокладки проводки для коробок Все электрические коробки должны быть жестко прикреплены к конструкции здания. NEC 314.25 Способы подключения Осветительные коробки В готовых установках каждая коробка должна иметь патрон для лампы, навес или устройство с соответствующей накладкой. NEC 314.27 Способы подключения Коробки потолочных вентиляторов Если коробки используются в качестве единственной опоры для потолочного лопастного вентилятора, они должны быть перечислены и маркированы для такого использования NEC 334. 3 Способы прокладки проводов Тип NM Опора провода Кабель типа NM (неметаллический) должен быть закреплен с интервалами, не превышающими 1,4 м [4,5 фута], и в пределах 300 мм [12 дюймов] от каждой коробки. Кабель NEC 336-18 и 370-17 типа NM (неметаллический) должен быть закреплен с интервалами, не превышающими 4 1/2 фута, и в пределах 12 дюймов от каждой коробки. Однако, если используется одинарная коробка устройства без зажима, кабель должен быть закреплен в пределах 8 дюймов от коробки. NEC 370-16 Объем электрических коробок должен быть достаточным для количества проводников, устройств и кабельных зажимов, содержащихся внутри коробки. Неметаллические коробки маркируются объемом в кубических дюймах. Как рассчитать размер коробки Размер проводника 14 калибр 12 калибр Для каждого отдельного изолированного провода 2 у. е. в 2,25 куб. дюйма Все провода заземления (комбинированные) 2 куб. дюйма 2,25 куб. дюйма Для каждого устройства (выключатель/розетка) 4 куб. дюйма 4,5 куб. дюйма Все внутренние кабельные зажимы (комбинированные) 2 куб. дюйма 2,25 куб. дюйма Расчет заполнения коробки для образцов Четыре #14/2 с кабелями заземления: Восемь изолированных проводов 16 куб. дюймов Все провода заземления 2 куб. дюйма Один переключатель 4 куб. дюйма Один сосуд 4 куб. дюйма Все зажимы 2 куб. дюйма Общий требуемый объем коробки 28 куб. дюймов NEC 370-17 Внешняя оболочка кабеля NM должна заходить в коробку минимум на 1/4 дюйма. NEC 370-23 Все электрические коробки должны быть надежно закреплены на конструкции здания. NEC 370-25 и 410-12 В завершенной установке все распределительные коробки должны иметь крышку, навес для светильника или устройство с соответствующей табличкой. NEC 370-27 Если коробки используются в качестве единственной опоры для потолочного лопастного вентилятора, они должны быть перечислены и маркированы для такого использования. NEC 370-29 Не прятать распределительные коробки в стенах, потолках, недоступных чердаках и подполах. NEC 404.9 Методы подключения Заземление Все электрооборудование, металлические коробки, накладки и гипсовые кольца должны быть заземлены. Все выключатели, включая диммеры, должны быть заземлены.

Примеры электропроводки для жилых помещений

IRC — международные коды проживания Примеры методов подключения IRC Кабели и провода, проложенные в канавках или отверстиях в стойках или балках на расстоянии менее 1-1/4 дюйма от лицевой стороны стойки или балки, должны быть защищены стальными пластинами толщиной 1/16 дюйма, втулками или аналогичными элементами. НЭК 300.4 Кабель в неметаллической оболочке должен поддерживаться через каждые 4,5 фута и в пределах 12 дюймов от каждой коробки. 2003 ИРК E3702.1 Проводка может проходить только через возврат холодного воздуха и не проходить через другие воздуховоды, вентиляционные камеры или другие помещения для обработки воздуха. НЭК 300,22 Выключатели или автоматические выключатели не должны разъединять заземленный провод цепи. НЭК 404.2 (Б) Максимальный угол изгиба трубопровода не должен превышать 360 градусов. НЭК 352.26 Изгибы кабеля Romex должны быть выполнены таким образом, чтобы радиус изгиба внутренней кромки изгиба был не менее чем в 5 раз больше диаметра кабеля. НЭК 334.24 Каждый провод, входящий в коробку и заканчивающийся или сращиваемый в ней, считается одним проводом. Все зажимы для внутренних коробок считаются одним проводником. Каждое устройство считается двумя проводниками на основе самого большого проводника, подключенного к нему. НЭК 314,16 Подключенные к шнуру встроенные кухонные приборы разрешены, но розетка должна быть доступна без демонтажа прибора. НЭК 422.33 Потолочные вентиляторы должны поддерживаться от выпускных коробок, предназначенных для такого использования. Вентиляторы весом более 50 фунтов должны поддерживаться независимо от коробки. НЭК 314.27 Для получения полной и актуальной информации о коде всегда обращайтесь в местную строительную службу.

Домашняя электропроводка Подключение розетки GFCI без заземляющего провода Помощь в правильном подключении

» Вы можете избежать дорогостоящих ошибок! « Вот как это сделать: Правильно подключите с помощью моей иллюстрированной книги по электромонтажу Отлично подходит для любого проекта домашней электропроводки. Идеально подходит для домовладельцев, студентов, 9 лет0461 Handyman, Handywomen, and Electricians Includes: Wiring GFCI Outlets Wiring Home Electric Circuits 120 Volt and 240 Volt Outlet Circuits Wiring Light Switches Wiring 3 — Проводная и 4-проводная электрическая плита Электропроводка 3-проводная и 4-проводная сушильная линия и розетка Устранение неполадок и ремонт электропроводки Способы модернизации электропроводки Коды NEC для домашней электропроводки . …и многое другое.

СВЯЗАННЫЕ Подробнее об электрике Проблемы с флуоресцентным освещением и способы их устранения Как решить проблемы с флуоресцентным освещением: Наиболее распространенные проблемы с флуоресцентным освещением и способы их устранения, Устранение неполадок с люминесцентными осветительными приборами. Как подключить термостат Как узнать, какие провода подключать к клеммам моего нового термостата? Типичная проводка термостата для нагрева печи HVAC и кондиционирования воздуха, соединения проводов термостата. Почему мой светильник в ванной не работает? Как починить светильник в ванной и вытяжной вентилятор, которые перестали работать? Наиболее распространенные проблемы со светильниками в ванной и способы их устранения. Как решить проблему освещения от заката до рассвета Как решить проблему с освещением от заката до рассвета с помощью новой лампы: наиболее распространенные проблемы с люминесцентными лампами CFL от заката до рассвета и способы их устранения. Причины гудения, потрескивания или шипения в электрической цепи Что вызывает гудение и потрескивание в электрической коробке? Как найти причину гудения или потрескивания в электрической цепи, наиболее распространенные проблемы, вызывающие гудение или потрескивание в электрической цепи, и что следует делать. Спросите электрика – База данных вопросов и ответов по электрике Устранение неполадок и устранение проблем с электропроводкой: Лицензированный электрик рассказывает о методах электропроводки, которые используются для решения большинства проблем с домашней электропроводкой, и показывает, как выполняются проекты по домашней электропроводке. Как подключить электропечь на 220 В Как подключить электропечь? Соединения проводки для электронагревателя на 220 вольт и как подключить проводку электрической цепи для печи. Электрические конфорки не нагреваются Почему мои конфорки Defy Stove не нагреваются до конца? Как отремонтировать или заменить конфорки DEFY. электрические — 1716

Самый безопасный способ проверки электрических устройств и идентификации электрических проводов! Бесконтактный электрический тестер Это инструмент для тестирования, представляющий собой бесконтактный тестер, который я использую для простого определения напряжения в кабелях, шнурах, автоматических выключателях, осветительных приборах, выключателях, розетках и проводах. Просто вставьте конец тестера в розетку, патрон лампы или приложите конец тестера к проводу, который вы хотите проверить. Очень удобный и простой в использовании. Самый быстрый способ проверить неисправность электропроводки! Тестер розеток Это отлично подходит для устранения проблем с проводкой выходной цепи, также используется большинством инспекторов для проверки питания и проверки полярности проводки цепи. Он обнаруживает вероятные неправильные условия проводки в стандартных розетках 110–125 В переменного тока. Предоставляет 6 возможных условий подключения, которые быстро и легко считываются для максимальной эффективности. Световые индикаторы указывают на правильность проводки, а таблица индикаторов включена Тестирует стандартные 3-проводные розетки. Лампа, внесенная в список UL, указывает на неправильное подключение. Очень удобна и проста в использовании. Снимите изоляцию провода, не надрезав и не повредив электрический провод! Инструмент для зачистки проводов и кусачки Инструмент для зачистки проводов, используемый для безопасного зачистки электрических проводов. Этот удобный инструмент имеет множество применений: Калибры проводов показаны сбоку инструмента, чтобы вы знали, какой слот использовать для зачистки изоляции. Конец инструмента можно использовать для захвата и сгибания провода, что удобно для крепления провода к винтовым клеммам выключателей и розеток.

Изучение электропроводки Обучающие видеоролики по электромонтажу

» Как ПРАВИЛЬНО подключить!« Проводите уверенно! Полностью иллюстрированный Мгновенная загрузка Теперь вы можете Проводите как профессионал!

Последние отзывы Я думаю, что ваш сайт предлагает самую четкую и лучшую информацию по электротехнике для домовладельцев, которую я когда-либо видел в сети. РубрикаРазное
