Регулировка дизельной тепловой пушки – Как регулировать горение в дизельной тепловой пушке прямого нагрева. Дизельные пушки тепловые в Санкт-Петербурге. Купить дизельную тепловую пушку СПб

Содержание

Дизельные пушки в Москве. Регулировка горения дизельной пушки. Как уменьшить расход топлива в дизельной пушке. Дизельные пушки Москва

 Регулировка горения дизельной пушки

 Регулировка горения дизельной пушки и другие вопросы

 Часто покупатели задают вопрос о регулировке горения дизельной пушки. «Как можно уменьшить расход топлива дизельной пушки?» или «как сделать, чтобы от дизельной пушки не было запаха?», «Что делать, если дизельная пушка дымит?» и т.п. Попробуем ответить на эти вопросы на примере дизельной пушки прямого нагрева без отвода отработанных газов:

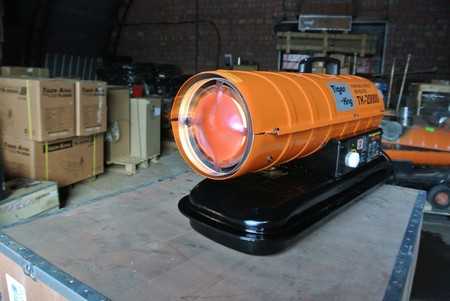

 1. «Как можно уменьшить расход топлива дизельной пушки?» - Дизельные пушки имеют одну единственную возможность регулировки, а именно, регулировка давления топливного насоса. Винт находится позади электродвигателя вентилятора за решеткой воздухозаборного отверстия. На рисунке ниже (рис.1) вы можете видеть местоположение регулировочного винта.

Рисунок 1:

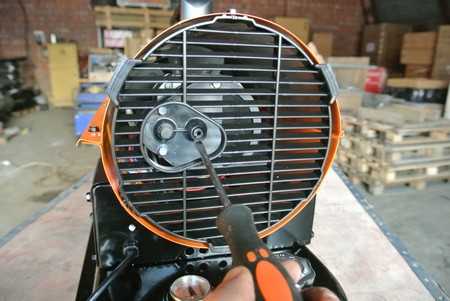

 Вращение винта по часовой стрелке увеличивает давление насоса, против часовой стрелки – уменьшает давление насоса. При увеличении давления насоса увеличивается интенсивность горения. Пламя при высоком давлении насоса может вырываться за пламегаситель (как показано на рисунке 2). Этот эффект иногда наблюдается на новых, только что запущенных в эксплуатацию дизельных пушках моделей ТК-12000, ТК-20000. Вращая регулировочный винт против часовой стрелки можно без труда уменьшить интенсивность горения. (Рисунок 3) Увеличивая и уменьшая давление насоса можно несколько снизить расход топлива дизельной пушки.

Рисунок 2:

Рисунок 3:

 Однако следует учитывать два обстоятельства. Первое – стабильное горение в дизельной пушке это равновесие нескольких параметров горения (объем подачи воздуха, объем подачи топлива, качество топлива). Как только один из параметров хоть немного отклоняется горение прекращается. Поэтому значительно уменьшить расход топлива, например на 1 литр в час, попросту невозможно. Для уменьшения расхода топлива нужно, прежде всего, бороться с теплопотерями обогреваемого помещения. Эта работа дает значительно большую экономию топлива.

 2. «Как сделать, чтобы от дизельной пушки не было запаха?» или «Что делать, если дизельная пушка дымит?» Вообще отличие именно корейских дизельных пушек TIGER KING в том, что они при работе практически не дают запаха или «не дымят» другими словами. Особенно интересна в этом отношении модель TK-50000, которая практически лишена запаха при горении. В любом случае наличие запаха или дыма – следствие плохого баланса воздуха и топлива в камере сгорания. Слишком много топлива и недостаточное количество кислорода – следствие: неполное сгорание и запах несгоревшего топлива.

 Рекомендации: Чаще нужно очищать или менять воздушные фильтры, а так же очищать от налета пыли внутренние поверхности дизельной тепловой пушки. На рисунке 4 показаны воздушные фильтры нуждающиеся в обслуживании.

Рисунок 4:

 Есть еще один интересный способ уменьшения запаха при работе дизельных пушек, а именно: можно немного увеличить давление топливного насоса, в камере сгорания резко увеличивается интенсивность горения, как следствие, температура в камере сгорания увеличивается, и топливо полнее выгорает за счет более высокой температуры. Запах практически отсутствует. Следует помнить, что такой режим можно применять лишь на короткое время, чтобы не перегреть тепловую пушку.

дизельные пушки в Москве

dizpushka.ru

Ремонт тепловых пушек на примере Master BV 110 E.

В нашей компании вы сможете взять в аренду тепловые пушки, пока ваша находится в ремонте. К сожалению, услуги по ремонту тепловых пушек
мы не предоставляем.

Тепловые пушки предназначены для непрерывной работы длительное время, и, как и любое оборудование для постоянной работы, требуют периодического обслуживания и ремонта. Обслуживание тепловых пушек заключается в их чистке и настройке таких параметров, как: зазор воздушной заслонки, давление компрессора, давление топливного насоса и т.п. А ремонт тепловых пушек заключается в поиске неисправных деталей и их замены.

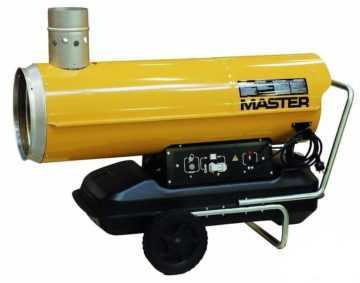

Рассмотрим для примера тепловую пушку Master BV 110 E. Это дизельная тепловая пушка непрямого нагрева с электронным контролем пламени.

Принципиальное устройство такой пушки довольно простое. Топливо с помощью топливного насоса подается в форсунку, где оно распыляется в камере сгорания. Перед форсункой расположены два электрода, зажигающие топливо. Также в камеру сгорания нагнетается вентилятором воздух. Если пушка непрямого нагрева, то камера сгорания имеет два независимых контура, что позволяет не смешивать нагретый воздух с продуктами сгорания.

Процесс обслуживание дизельной тепловой пушки заключается в чистке следующих ее компонентов: вентилятор, электроды зажигания, форсунка и диффузор и камера сгорания.

Преступим. Снимаем кожух с задней и передней части.

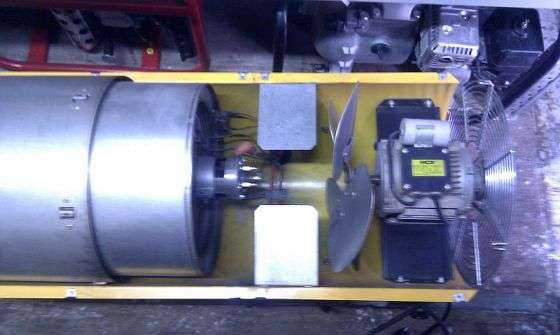

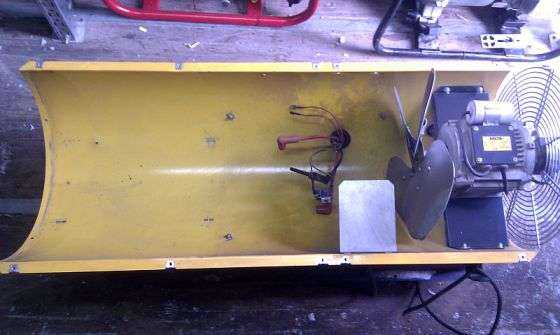

Теперь имеем доступ к вентилятору и задней решетки. Чтобы добраться до форсунки, отключаем от камеры сгорания: 2 провода электродов зажигания (красные), фотодатчик (черный), топливопровод (медная трубка), а также по 2 провода от тепловых датчиков на камере сгорания. Все провода отсоединяются руками, только для топливопровода нужен ключ.

Чтобы вынуть камеру сгорания, нужно отвернуть один шуруп в нижней передней части корпуса.

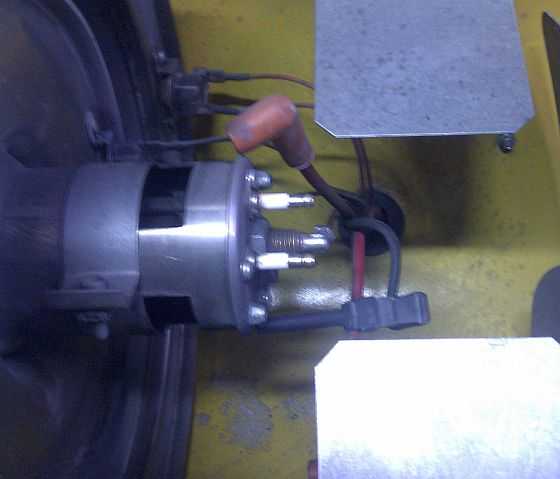

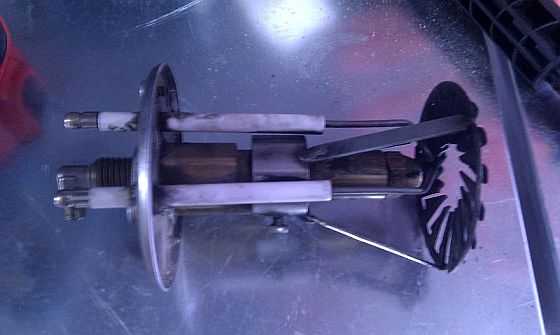

Чтобы снять блок с форсункой и диффузором нужно отвинтить две гайки на заднем торце камеры сгорания.

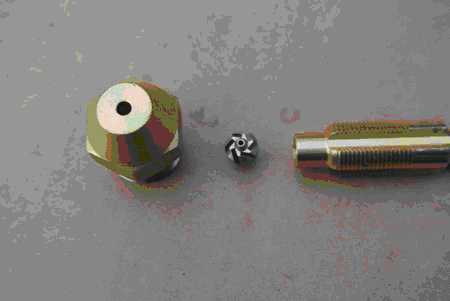

Теперь надо тщательно почистить форсунку, электрода и диффузор.

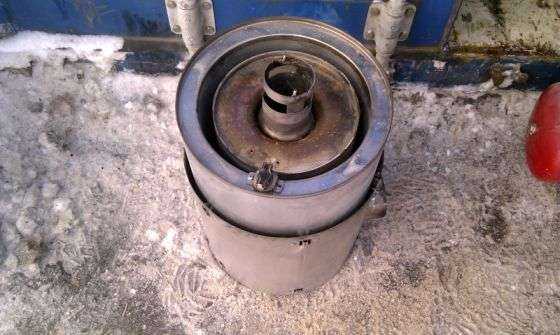

Камера сгорания неразборная, но ее также можно хорошо очистить от сажи с помощью компрессора.

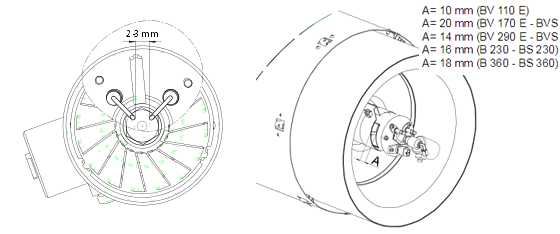

После очистки тепловой пушки необходимо также выставить нужные зазоры между электродами, а также зазор воздушной заслонки в камеру сгорания.

Всё. На этом обслуживание закончено.

При ремонте тепловых пушек данного типа основной задачей является поиск неисправных деталей. Что может быть как легкой задачей, если поломка механического характера, так и довольно нетривиальной, например, при сбоях системы поддержания пламени, приходится пошагово проверять все элементы системы управления.

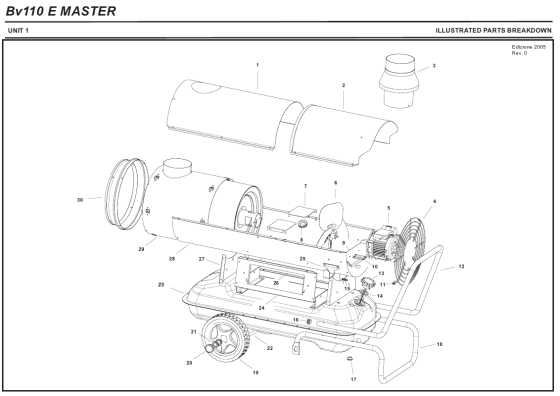

После выявления несправной детали, остается найти ее в деталировке и заказать.

Запчасти тепловой пушки Master BV 110 E
Запчасти тепловой пушки Master BV 290 E

Напоследок ссылка на канал с небольшими роликами про ремонт тепловых пушек Master.

oborudovo.ru

Принцип работы и профилактический ремонт тепловой пушки MASTER B 150 CED

MASTER B 150. Основы эксплуатации для долгосрочного бесперебойного использования



Тепловая пушка Master B 150 CED это:



  • Теплоизолированный кожух электродвигателя
  • Электронная система стабилизации пламени
  • Возможность подключения комнатного термостата
  • (дополнительная принадлежность)
  • Камера сгорания из нержавеющей стали
  • Стандартный топливный бак
  • Стандартного исполнения поставляются с тележкой
  • для транспортировки
  • Износостойкое наружное покрытие корпуса
  • Прочная конструкция с большим сроком службы
  • Удобен при транспортировке
  • Увеличенная мощность вентилятора
  • Простота технического обслуживания
  • 2 топливных фильтра: погружной в баке и промежуточный

Принцип работы Master b 150





Система подачи топлива master b 150 ced.

Под действием воздушного насоса воздух движется по воздухопроводу и проходит через форсунку горелки, заставляя топливо подниматься из бака. Распыленное топливо впрыскивается в камеру сгорания.

Система подачи воздуха.

 Электродиватель вращает вентилятор, под действием которого воздух движется внутрь камеры сгорания и вокруг нее. Нагреваясь, он образует поток чистого горячего воздуха на выходе.

Система зажигания.

Электронный воспламенитель master b 150 ced подает напряжение на свечу зажигания. Свеча поджигает топливно-воздушную смесь.

Система контроля пламени.

 Эта система включает нагреватель, если пламя погасло.





Требования вентиляции.



Должно быть обесчено не менее 2800 кв. см. (3 кв. фута) прощади притока свежего наружного воздуха на каждые 29 кВт номинальной мощности негревателя. При использовании нескольких нагревателей необходимо дополнительное количество свежего воздуха.

Пример. Для работы тепловой пушки Masert B 150 CED мощностью 44 аВт необходимо, чтобы:

  • дверь двухместного гаража была поднята на 15 см (6 дюймов)
  • дверь одноместного гаража была поднята на 23 см (9 дюймов) или
  • два окна высотой 76 см (30 дюймов) были подняты на 31 см (12 дюймов)





Планово-профилактический ремонт

Деталь Работы/периодичность
Топливный бак Промывайте через каждые 150-200 часов эксплуатации или по мере необходимости
Выходной воздушный фильтр и фильтр, отделяющий волокна и пух Заменяйте через каждые 500 часов эксплуатации или раз в год
Входной воздушный фильтр Промывайте с мылом и просушивайте через каждые 500 часов эксплуатации или по мере необходимости
Топливный фильтр Прочищайте два раза за отопительный сезон или по мере необходимости
Свеча зажигания Прочищайте и регулируйте искровой зазор через каждые 600 часов эксплуатации или заменяйте свечу по мере необходимости
Электродвигатель Не нуждается в обслуживании, имеет постоянную смазку

Устранение неисправностей

Master b 150

Замеченная неисправность Причина неисправности
Воздухонагреватель master b 150 запускается, но через короткое время система контроля пламени останавливает его
  1. Неправильное давление насоса
  2. Загрязнен входной или/и выходной воздушный фильтр и (или) фильтр, отделяющий волокна и пух
  3. Загрязнен топливный фильтр
  4. Загрязнена форсунка
  5. Загрязнена линза фотоэлемента
  6. Неисправное устройство контроля пламени
Нагреватель не запускается, хотя электродвигатель работает короткое время
  1. Неправильное давление насоса
  2. Нагар на свече зажигания и (или) неправильный зазор
  3. Загрязнен топливный фильтр
  4. Загрязнена форсунка
  5. Вода в топливном баке
  6. Электронный воспламенитель не соединен с корпусом (не заземлен)
  7. Неисправен электронный воспламенитель
При включении нагревателя master b 150 в сеть электродвигатель не включается, а вентилятор вращается медленно или не вращается
  1. Система контроля пламени не приведена в исходное состояние
  2. Заедание ротора насоса



master-rf.ru

Регулировка дизельной тепловой пушки


Дизельные пушки в Москве. Регулировка горения дизельной пушки. Как уменьшить расход топлива в дизельной пушке. Дизельные пушки Москва

 Регулировка горения дизельной пушки

 Регулировка горения дизельной пушки и другие вопросы

 Часто покупатели задают вопрос о регулировке горения дизельной пушки. «Как можно уменьшить расход топлива дизельной пушки?» или «как сделать, чтобы от дизельной пушки не было запаха?», «Что делать, если дизельная пушка дымит?» и т.п. Попробуем ответить на эти вопросы на примере дизельной пушки прямого нагрева без отвода отработанных газов:

 1. «Как можно уменьшить расход топлива дизельной пушки?» - Дизельные пушки имеют одну единственную возможность регулировки, а именно, регулировка давления топливного насоса. Винт находится позади электродвигателя вентилятора за решеткой воздухозаборного отверстия. На рисунке ниже (рис.1) вы можете видеть местоположение регулировочного винта.

Рисунок 1:

 Вращение винта по часовой стрелке увеличивает давление насоса, против часовой стрелки – уменьшает давление насоса. При увеличении давления насоса увеличивается интенсивность горения. Пламя при высоком давлении насоса может вырываться за пламегаситель (как показано на рисунке 2). Этот эффект иногда наблюдается на новых, только что запущенных в эксплуатацию дизельных пушках моделей ТК-12000, ТК-20000. Вращая регулировочный винт против часовой стрелки можно без труда уменьшить интенсивность горения. (Рисунок 3) Увеличивая и уменьшая давление насоса можно несколько снизить расход топлива дизельной пушки.

Рисунок 2:

Рисунок 3:

 Однако следует учитывать два обстоятельства. Первое – стабильное горение в дизельной пушке это равновесие нескольких параметров горения (объем подачи воздуха, объем подачи топлива, качество топлива). Как только один из параметров хоть немного отклоняется горение прекращается. Поэтому значительно уменьшить расход топлива, например на 1 литр в час, попросту невозможно. Для уменьшения расхода топлива нужно, прежде всего, бороться с теплопотерями обогреваемого помещения. Эта работа дает значительно большую экономию топлива.

 2. «Как сделать, чтобы от дизельной пушки не было запаха?» или «Что делать, если дизельная пушка дымит?» Вообще отличие именно корейских дизельных пушек TIGER KING в том, что они при работе практически не дают запаха или «не дымят» другими словами. Особенно интересна в этом отношении модель TK-50000, которая практически лишена запаха при горении. В любом случае наличие запаха или дыма – следствие плохого баланса воздуха и топлива в камере сгорания. Слишком много топлива и недостаточное количество кислорода – следствие: неполное сгорание и запах несгоревшего топлива.

 Рекомендации: Чаще нужно очищать или менять воздушные фильтры, а так же очищать от налета пыли внутренние поверхности дизельной тепловой пушки. На рисунке 4 показаны воздушные фильтры нуждающиеся в обслуживании.

Рисунок 4:

 Есть еще один интересный способ уменьшения запаха при работе дизельных пушек, а именно: можно немного увеличить давление топливного насоса, в камере сгорания резко увеличивается интенсивность горения, как следствие, температура в камере сгорания увеличивается, и топливо полнее выгорает за счет более высокой температуры. Запах практически отсутствует. Следует помнить, что такой режим можно применять лишь на короткое время, чтобы не перегреть тепловую пушку.

дизельные пушки в Москве

dizpushka.ru

Тепловые пушки на дизельном топливе: устройство и принцип работы

В любом помещении важен комфортный температурный режим, но не всегда есть возможность это обеспечить.

Для решения проблемы с отоплением существует вариант использования тепловой пушки, которая работает на дизельном топливе, имеет небольшие габариты и легко перемещается в нужное место.

Также эти устройства удобны для использования в процессе строительных работ, например, для нагрева помещений, где происходит монтаж натяжных потолков.

Принцип работы тепловой пушки

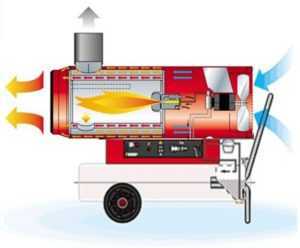

В упрощенном виде конструкция тепловой пушки представляет собой такой набор составных частей:

  • вентилятор;
  • нагревательный элемент;
  • емкость для топлива;
  • корпус.

Работа пушки обеспечивается благодаря сгоранию топлива, полученное от горения тепло при помощи встроенного вентилятора образует поток теплого воздуха, который заполняет пространство вокруг.

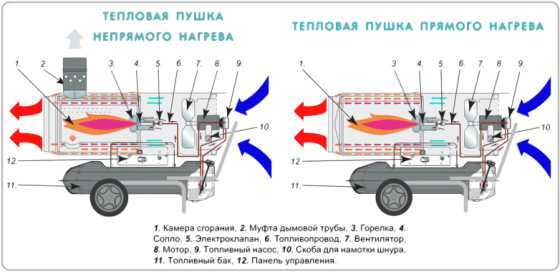

Однако, такие пушки различаются способом обогрева. Он бывает двух видов: прямой и непрямой.

Различия этих способов только в том, что устройства с прямым видом обогрева вместе с теплым воздухом в помещение попадают и продукты сгорания топливной смеси такие как сажа и дым. Обогреватели, работа которых проходит по непрямому типу, нуждаются в оснащении специальным рукавом для отвода продуктов сгорания и дымоходом.

Таблица 1. Технические характеристики тепловых пушек на дизельном топливе фирм производителей Ballu и Master
Модель/ Параметр Ballu BHDP-10 Ballu BHDN-20 Master B 150 CED Master BV 77
Тип нагрева прямой непрямой прямой непрямой
Дымоход нет есть нет есть
Мощность 10 кВт 20 кВт 44 кВт 20 кВт
Расход топлива 0,8 кг/ч 1,6 кг/ч 3,5 кг/ч 1,67 кг/ч
Объем бака 12 л 24 л 44 л 36 л
Производительность по воздуху 590 м3/ч 500 м3/ч 900 м3/ч 550 м3/ч
Габариты 680х400х280 мм 890х675х440 мм 1110x400x450 мм 1180х410х530 мм
Вес 10 кг 22 кг 25 кг 61 кг

Важно: все тепловые пушки в основном питаются от сети в 220 В. От того, какую производительность по воздуху имеет устройство зависит его скорость обогрева помещения.

Ремонт тепловой пушки на дизельном топливе

При возникновении неисправностей лучше обратиться к специалисту, но есть такие поломки, которые можно отремонтировать своими силами:

  1. После включения обогревателя, он сразу отключается. Это может происходить в случае загрязнения любого из фильтров, сопла, через которое подается топливо или фотодатчика горения, либо неграмотно настроен датчик давления нагнетания воздуха. Та же проблема может быть из-за соединений между фотодатчиком и платой панели управления. Фотодатчик реагирует на наличие света, потому его очищают и проверяют соединения на целостность и правильность подключения.
  2. Включение устройства не происходит, либо двигатель работает недолго. Причин такой поло

magniteknn.ru

Как правильно выполнить ремонт тепловой пушки своими руками

Одним из эффективных видов оборудования для обогрева помещения являются тепловые пушки.

И это неудивительно: ведь с помощью этих тепловых агрегатов можно за достаточно короткий период обогреть помещение, даже и больших размеров.

Достигается это благодаря тому, что принцип работы теплопушек заключается в следующем: тепло вырабатывается в конструктивном узле агрегата, а затем с помощью мощного воздушного потока подается к заданному месту.

Уникальность принципа работы тепловых пушек привела к тому, что в последнее время оборудование этого вида начали применять достаточно часто для достижения различных производственно-бытовых целей. Иначе говоря, тепловые пушки приобрели необычную популярность благодаря техническим характеристикам и простоте эксплуатации.

Но каждый, наверное, знает, что каким бы качественным и эффективным не было оборудование, рано или поздно в его функционировании происходят сбои и могут возникать неполадки. В таких ситуациях владельцы тепловых пушек, как правило, обращаются в специализированные сервисные центры.

Однако существует и другой подход для выявления и устранения дефектов в работе теплоагрегатов этого вида, который заключается в том, что ремонт тепловой пушки вполне можно выполнить своими руками. Поэтому, эта статья будет посвящена тому, как правильно выяснить и устранить неполадки в работе газовых и дизельных теплопушек.

Газовые теплопушки

Наиболее часто в газовой теплопушке из строя могут выходить следующие конструктивные элементы:
  • нагнетающий вентилятор;
  • пьезоэлемент для воспламенения газа;
  • контрольно-защитные узлы;
  • устройство подачи топлива.

Поэтому ниже мы укажем, какие могут возникать неполадки в работе газовых теплоагрегатов, а также как их можно устранить своими руками:

  1. Не воспламеняется газ. В этой ситуации, как правило, вышел из строя пьезоэлемент. Рекомендуется почистить зажигатель и выставить зазор между электродами. А в случае, если проблема не решена, то необходимо полностью заменить пьезоэлемент.
  2. Газ подключен к теплопушке, но в камеру сгорания не поступает. Причиной этой неисправности является засорение горелки. Рекомендуется прочистить этот элемент с помощью компрессора, иначе говоря, нужно продуть горелку мощной струей воздуха.
  3. Появился неприятный запах угарного газа. Как правило, появление этой неисправности связано с тем, что появилась утечка в газопроводных шлангах. Поэтому, чтобы устранить этот дефект, необходимо поджать крепежные хомуты или отрезать концы шланга. Если эта процедура не помогает, то необходимо заменить эти магистральные шланги.
  4. Совет специалиста: проверить предполагаемые места утечки можно с помощью мыльного раствора. Если газ вытекает, то в этом месте он будет надувать мыльные пузырьки.

  5. Теплопушка сама по себе начала отключаться. Этот сбой означает то, что вышел из строя электронный клапан, который регулирует подачу топлива. В этом случае рекомендуется заменить этот элемент полностью.
  6. Агрегат работает стабильно, но значительно увеличилось потребление газа. Этот дефект связан с неисправностью редуктора. Для экономии топлива можно заменить этот элемент.
  7. Горелка горит, а теплый воздух не поступает. Причина этой неисправности заключается в вентиляторе. Для начала нужно проверить электропитание и всю контактную группу. Если дефекты не выявлены, то необходимо заменить вентилятор полностью.

Дизельные варианты

Неисправности дизельной теплопушки заключаются в следующих важных моментах:
  1. Топливо подается в камеру сгорания с перебоями. Появление этого дефекта, прежде всего, связано с загрязнением топливного бака и системой его подачи. В этом случае рекомендуется слить топливо из бака и тщательно промыть. Затем необходимо продуть всю топливную систему.
  2. Топливная смесь не воспламеняется. Этот сбой, в первую очередь, связан с дефектами свечи зажигания. Для устранения неисправности необходимо вынуть свечу, прочистить ее механическим путем, а также отрегулировать зазор между электродами этого элемента зажигания.
  3. Теплопушка начала работать с перебоями. Неисправность этого рода связана с засорением воздушного фильтра. В такой ситуации нужно установить новый фильтр.
  4. Теплообменник плохо нагревается из-за небольшого пламени в камере сгорания. Этот дефект связан с тем, что форсунка сильно загрязнилась. Очистка в этом случае происходит немеханическим путем. Иначе говоря, форсунку тщательно промывают, а затем продувают с помощью компрессора.
  5. При работе теплопушка сильно перегревается. Эта неисправность возникла потому, что из строя вышел термостат. Для устранения дефекта нужно почистить все элементы термостата или, по необходимости, заменить их на новые.

В заключение хотим вам пожелать, чтобы ваша теплопушка никогда не ломалась, а если все-таки уж случилась такая неприятность, то следуя нашим рекомендациям, вы без труда выявите все дефекты и смело выполните ремонт своими руками.

Смотрите видео, в котором опытный пользователь наглядно демонстрирует процесс ремонта газовой тепловой пушки своими руками:

Оцените статью: Поделитесь с друзьями!

teplo.guru

Неполадки дизельных пушек, их причины и устранение

Неполатки и их устранение

Дизельная теплотехника – крайне надежное оборудование. При соблюдении правил безопасности и эксплуатации, своевременном обслуживании и ремонте она служит своим владельцам много лет. Тем не менее, считаем нелишним упомянуть о возможных неполадках.
Необходимо сразу предупредить, что ремонтировать теплогенератор должен подготовленный к этому специалист. Выдернуть шнур из вилки, если заискрило, под силу и простому «смертному», а вот разобраться в неполадках, к примеру, в плате прибора ему сложно, да и нежелательно: ошибки грозят опасными последствиями.

Теплогенератор включается и почти сразу выключается

Причин такой неисправности может быть несколько. Во-первых, это неправильно отрегулированное давление нагнетания. Во-вторых, загрязнение любого из фильтров либо сопла. Фотодатчик может быть также загрязнен (точнее, его линза), размещен в неправильном положении либо совсем неисправен. Еще одной причиной, по которой теплогенераторы на дизельном топливе «глохнут» после запуска, является неисправность электрического соединения между фотодатчиком и платой прибора.

Соответственно, решение проблемы может заключаться в чистке или замене загрязненных деталей, регулировке давления нагнетания и положения фотодатчика, замене фотодатчика, исправлении неполадок электросоединения (провода перепутаны, перебиты, не туда присоединены).

Пушка не включается совсем, или двигатель запускается на короткое время

Такая неполадка возникает, когда:

  • в баке нет топлива;
  • неправильно отрегулировано давление нагнетания;
  • разрушены коррозией электроды;
  • неправильно выставлен зазор между электродами;
  • высоковольтный провод не подключен к электроду;
  • загрязнились топливный фильтр либо сопло;
  • присутствует влага в топливе или в баке;
  • не всё в порядке с проводами между трансформатором и печатной платой;
  • неисправен трансформатор.

Решение с отсутствием топлива очевидно. Топливный фильтр и сопло нужно очистить либо заменить, электроды тоже, давление отрегулировать. Наличие влаги устраняется полосканием бака чистым дизтопливом. Работы с электрикой: проводное соединение отладить, провод к электроду подключить, трансформатор заменить.

Во включенном положении не работает вентилятор

Простейшая причина в этом случае – терморегулятор настроен на слишком низкое значение. Изменение его настройки приведет к запуску вентилятора.

Если с терморегулятором всё в порядке, вероятнее всего, отсутствует электрическое соединение между печатной платой и двигателем. Нужно проверить всю проводку.

Слабое пламя

Устранение этой неисправности интересно тем, что может потребовать противоположных действий. Если горение невелико из-за того, что огонь выходит за пределы теплопушки, нужно снизить давление нагнетания. Если же пламя плохо горит из-за низкой тепловой мощности – напротив, увеличить его.

Теплогенератор не включается совсем (даже не загорается индикатор)

Первая причина проблемы, которую логично предположить – отсутствует электропитание. Далее – мог сработать термостат из-за перегрева техники. Похожая картина возникает также, если сгорел предохранитель либо есть неполадки в электрическом соединении между печатной платой и датчиком температурного предела.

Методы борьбы следующие. При срабатывании термостата тепловентилятору нужно остыть 10 минут в выключенном состоянии. Если нет питания, проверяется исправность соединения питающего кабеля, удлинителя. Предохранитель заменяется. Осматривается и тестируется проводка.

Правила эксплуатации дизельной тепловой техники

www.climat-trading.ru

Ремонт тепловой пушки на дизельном топливе

Несмотря на то, что дизельные пушки по праву считаются очень надежным оборудованием, которое при правильной эксплуатации имеет долгий срок службы, как и любая техника, они могут выходить из строя.

Зачастую ремонт требует некоторых знаний и навыков от специалиста при проведении работ. Однако есть одно правило, которое нужно неукоснительно соблюдать всем тем, кто занимается ремонтом электроприборов – запрещается проводить ремонтные работы при включении электроприбора в сеть, особенно если речь идет о дизельных пушках.

Неисправностей в тепловой пушке может быть несколько, в данной статье мы рассмотрим самую частую проблему:

Дизельная тепловая пушка включается и отключается сразу

Первой причиной данной неисправности пушки часто является загрязненный фильтр топлива или сопла. Загрязнение накапливается со временем из-за некачественного дизельного топлива или попадания в топливопровод загрязняющих частиц.

Тепловые пушки на дизельном топливе: рекомендации по ремонту и отзывы

Необходимо найти в конструкции тепловой пушки топливный фильтр, который расположен на другом конце шланга подачи топлива, и снять его. Выглядит топливный фильтр в разных моделях пушек по разному, однако чаще всего он представляет собой конус с металлическим основанием:

Данную деталь нужно осмотреть на предмет наличия загрязнений и в случае их обнаружения очистить или заменить фильтр целиком.
Если с фильтром все в порядке, необходимо осмотреть сопло, через которое поступает дизельное топливо в камеру сгорания (на изображении ниже отмечено цифрой 4)

Сопло – это металлическая деталь, выполненная чаще всего из латуни. Выглядит сопло так:

После снятия данного элемента необходимо проверить все отверстия сопла на наличие загрязнений. При обнаружении загрязнений нужно прочистить или промыть отверстия.
После прочистки деталей их необходимо установить на место, полностью собрать конструкцию тепловой пушки и повторно проверить её работоспособность.

Если дизельная пушка продолжает выключаться сразу после запуска – значит причина не устранена и у вас попался более редкий случай неисправности:

• не отрегулировано давление нагнетания
необходимо провести регулировку, нужно обладать квалификацию при проведении работ
• разрушены коррозией электроды в камере сгорания
внешний осмотр в случае обнаружении коррозии – чистка или замена
• неправильно выставлен зазор между электродами
экспериментальным путем меняем ширину зазора
• высоковольтный провод не подключен к электроду
необходимо проверить подключение высоковольтного кабеля
• присутствует влага в топливе или в баке
проверить содержимое топливного бака, при наличии влаги в нем – вылить топливо, бак промыть и просушить
• не всё в порядке с проводами между трансформатором и платой электроники
необходимо проверить мультиметром целостность провода
• неисправен трансформатор питания
необходимо проверить мультиметром целостность обмоток трансформатора

Наиболее частые неисправности для вашей тепловой пушки желательно узнавать еще на этапе покупки. Часто продавцы-консультанты обладают знаниями по частым проблемам тех или иных моделей.

Ремонт дизельных тепловых пушек своими руками

uazbuka.ru > Технический > Общие технические вопросы > Помогите с тепловой пушкой (дизельной)

Просмотр полной версии : Помогите с тепловой пушкой (дизельной)

29.11.2007, 12:22

Короче есть пушка тепловая, Cryp 20m
Работала она месяца 4ре ежедневно оп 8мь часов 🙂

Сейчас не запускается. включается вентилятор, пытаеться разжечься (виден запальный огонь) потом выбрасывает облако дыма и вырубаеться….

Инструкцию посеяли. В общем то понимаю, что надо что-то почистить, наверняка где т подрегулировать. но что и где — без понятия.

Может кто имел дело с подобными агрегатами?

Ну буквально на той неделе крякнул дизельный мицар.Вобщем скорее всего прогорела внутренняя труба теплообменника.Снимай кожух и турбулизатор тобиш завихритель,и с помощью лампочки смотри внутрь.Выход из строя от частых отключений энергии на рабочем режиме железо прогорает труба вываливается и перекрывает обзор светового датчика,лечится заменой котла.Удачи.

30.11.2007, 17:03

пасиб… но не то 🙁

Датчик там не оптический, скорее всего что-то типа терморезистора.

велик инет, а инструкцию так и не нашёл.. :(((

Если дыры не найдешь то это копоти внутри много.Котел прогрей,можно на костре,и аккуратно обстучи.Потом воздухом внутрь дунь,только в сторону врага,иначе не отмоешся.На потом.На 20 соляры поллитру керосина нагара меньше тепла и надежности больше.

30.11.2007, 17:45

ЭЭЭЭ, нет там котла :)))

эт воздушная пушка "прямого " нагрева.

Но всё равно пасиб!

Судя по Вашему описанию процедуры запуска оной пулялки — она не лишена электронных мозгов. Значит в ней предусмотрено устройство контроля пламени. Старинные фотоэлементы ушли в прошлое (однако не исключена возможность их применения). Наиболее вероятной причиной может служить выгорание термопары типа ХК или ХА из за гавенного качества соляры, вернее из-за содержащейся в ней серы. Термопара представляет из себя пару скрученных проволок с шариком (с маковое зерно) на конце. Такая используется в широко распространенных мультиметрах от "Mashtex" серии "М890" или аналогичных, в которых есть режим измерения температуры. Она продается и отдельно (ок 15-20руб).
Возможно и применение датчика пламени аналогичного "BOSH"евскому для газовых плит. Там используется капилляр и термобаллон, но причины отказа те-же — прогар термобаллона или повреждение капилляра. Замена неисправного в этом случае обойдется на порядок дороже.
К сожалению с данной моделью обогревателя не сталкивался, но по опыту восстановления работоспособности подобной техники осмелился дать свои рекомендации;)

Термопара легко восстанавливаеться, надо сварить проволочки и получить шарик на конце, вобщем любая горелка с достаточной температурой подходит

Термопара легко восстанавливаеться, надо сварить проволочки и получить шарик на конце, вобщем любая горелка с достаточной температурой подходит
Было-бы чего сваривать 😀 Да и температура плавления хромеля около 1780 град. При сварке желательно использовать стеклянную пыль для удаления шлака из спая…

В нашей компании вы сможете взять в аренду тепловые пушки, пока ваша находится в ремонте. К сожалению, услуги по ремонту тепловых пушек
мы не предоставляем.

Тепловые пушки предназначены для непрерывной работы длительное время, и, как и любое оборудование для постоянной работы, требуют периодического обслуживания и ремонта. Обслуживание тепловых пушек заключается в их чистке и настройке таких параметров, как: зазор воздушной заслонки, давление компрессора, давление топливного насоса и т.п.

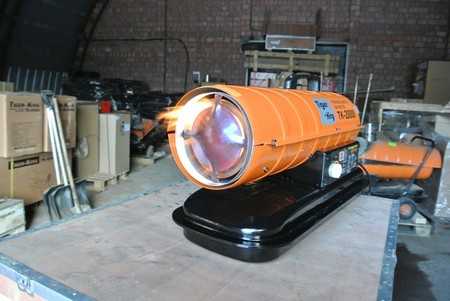

Тепловая пушка на дизельном топливе

А ремонт тепловых пушек заключается в поиске неисправных деталей и их замены.

Рассмотрим для примера тепловую пушку Master BV 110 E. Это дизельная тепловая пушка непрямого нагрева с электронным контролем пламени.

Принципиальное устройство такой пушки довольно простое. Топливо с помощью топливного насоса подается в форсунку, где оно распыляется в камере сгорания. Перед форсункой расположены два электрода, зажигающие топливо. Также в камеру сгорания нагнетается вентилятором воздух. Если пушка непрямого нагрева, то камера сгорания имеет два независимых контура, что позволяет не смешивать нагретый воздух с продуктами сгорания.

Процесс обслуживание дизельной тепловой пушки заключается в чистке следующих ее компонентов: вентилятор, электроды зажигания, форсунка и диффузор и камера сгорания.

Преступим. Снимаем кожух с задней и передней части.

Теперь имеем доступ к вентилятору и задней решетки. Чтобы добраться до форсунки, отключаем от камеры сгорания: 2 провода электродов зажигания (красные), фотодатчик (черный), топливопровод (медная трубка), а также по 2 провода от тепловых датчиков на камере сгорания. Все провода отсоединяются руками, только для топливопровода нужен ключ.

Чтобы вынуть камеру сгорания, нужно отвернуть один шуруп в нижней передней части корпуса.

Чтобы снять блок с форсункой и диффузором нужно отвинтить две гайки на заднем торце камеры сгорания.

Теперь надо тщательно почистить форсунку, электрода и диффузор.

Камера сгорания неразборная, но ее также можно хорошо очистить от сажи с помощью компрессора.

После очистки тепловой пушки необходимо также выставить нужные зазоры между электродами, а также зазор воздушной заслонки в камеру сгорания.

Всё. На этом обслуживание закончено.

При ремонте тепловых пушек данного типа основной задачей является поиск неисправных деталей. Что может быть как легкой задачей, если поломка механического характера, так и довольно нетривиальной, например, при сбоях системы поддержания пламени, приходится пошагово проверять все элементы системы управления.

После выявления несправной детали, остается найти ее в деталировке и заказать.

Запчасти тепловой пушки Master BV 110 E
Запчасти тепловой пушки Master BV 290 E

Напоследок ссылка на канал с небольшими роликами про ремонт тепловых пушек Master.

Похожие статьи

shtyknozh.ru
