Реле давления РМ-5, РМ-5G, РМ-12

Добрый день, уважаемые читатели блога nasos-pump.ru

Реле давления PM-5G

В рубрике «Принадлежности» рассмотрим реле давления, которое управляет по заданным давлениям включения и выключения работой автоматических насосных станций, а также поверхностных самовсасывающих циркуляционных насосов, насосов для скважин или колодезных насосов, если они используются совместно с гидроаккумуляторами. С помощью реле давления можно настроить автономную систему водоснабжения, систему полива или пожаротушения под требуемые задачи. В продаже представлены реле давления РМ-5, РМ-5G, РМ-12 производства итальянской фирмы Italtecnica. Основное отличие изделия РМ-5 от РМ-5G в том, что в последнем используется накидная гайка с подсоединительным размером 1/4″. Реле РМ-5G более удобно для монтажа.

Основные характеристики РМ-5 и РМ-12 указаны в таблице 1.



Характеристики РМ-5 РМ-12
1. Рабочий диапазон давления (бар) 1-5 3-12
2. Заводские настройки давления включения и выключения (бар) 1,4-2,8 5-7
3. Минимальный перепад давления (бар) 0,6 1,5
4. Температура рабочей среды до (°С) 55 55
5. Максимальный рабочий ток (ампер) 16 (10) 16 (10)
6. Напряжение (вольт) 250 250
7. Подсоединение внутренняя резьба (дюйм) 1/4 1/4

Таблица 1

Примечание: При использовании реле давления для управления насосным оборудованием максимальный ток коммутации составляет 10 А.

В последнее время в продаже появилось изделие РМ-5G (25 А) с максимальным током коммутации  для управления насосным оборудованием составляющим 16 А.

Конструкция реле

Конструктивно реле собрано в пластиковом корпусе и закрыто крышкой. На рис.1 обозначены основные элементы. Для снятия верхней крышки с изделия необходимо при помощи  отвертки под шлиц открутить пластиковую пробку на его торце.

Устройство реле давления

1. Корпус – на нем расположены все элементы реле давления;

2. Подсоединительный фланец, используется для подсоединения автоматики к системе водоснабжения. Подсоединительный размер фланца – внутренняя резьба размером 1/4″. Во фланце находится рабочая камера и мембрана. Фланец и мембрана крепятся к корпусу реле с помощью четырех винтов;

3. Гайка регулировки разницы давлений ΔР между давлением включения и выключения. Чем сильнее мы будем сжимать пружину (закручивать гайку), тем эта разница будет больше;

4. Гайка регулировки давления отключения реле. При закручивании гайки давление отключения будет увеличиваться, а при отпускании – уменьшатся. На этом стержне также крепится верхняя крышка с помощью пластиковой пробки;

5, 6. Клеммы для подключения электрических проводов;

7. Клеммы для подключения заземляющих проводов от сети питания и двигателя;

8. Муфты для зажима кабелей, используются для жесткой фиксации кабеля сетевого питания и кабеля подключения двигателя.

Электрическая схема подключения реле давления

На Рис. 2 приведена схема электрического подключения реле РМ-5, РМ-5G, РМ-12.

Схема подключения реле давления PM-5, РМ-5G, РМ-12.

Схема подключения реле в электрическую сеть очень проста. На клеммы 5, 6 (см. Рис. 1) подключаются провода.  При чем, не имеет значения, какая пара клемм входная (подключение ~220 В.), а какая выходная (подключение к двигателю).  После подключения проводов необходим убедится в их надежном контакте с клеммами реле, при необходимости нужно подтянуть контакты.

 Эксплуатация, обслуживание и регулировка реле

Реле давления РМ-5, РМ-5G, РМ-12 очень простые и надежные устройства управления автономной системой водоснабжения. При соблюдении условий эксплуатации они работает без сбоев и отказов долго и надежно. Однако, учитывая качество нашей воды, перепады напряжения или повышенную влажность, случаются сбои в работе. Неправильная работа автоматики, как правило, приводит к выходу из строя насоса.

Рассмотрим наиболее частые случаи.

Жесткая вода. При жесткой воде или в воде с большим содержанием железа в процессе эксплуатации происходит постепенное «зарастание» прохода к рабочей камере, или зарастает сама камера. Диаметр прохода небольшой 5–5,5 мм. Может наступить такой момент, когда реле не включится или наоборот не выключится. Для устранения данного дефекта нужно прочистить проход или саму камеру, выполнив следующие шаги:

  1. Отключить изделие от сети питания.
  2. Сбросить избыточное давление, открыв водоразборный кран.
  3. Если автоматика РМ-5G, то с помощью рожкового ключа на 17 открутить накидную гайку и снять реле. Если автоматика РМ-5, то необходимо снять крышку с реле давления, открутив с помощью шлицевой отвертки пробку фиксирующую крышку, отсоединить кабели от клемм 5, 6 и заземления (рис. 1), ослабив кабельные муфты, отсоединить кабели от изделия, при помощи ключа на 17 открутить и снять реле.
  4. При помощи спички или другого тупого предмета прочистить забившийся проход. Прочищать нужно аккуратно по двум причинам: первая — из рабочей камеры может брызнуть вода и вторая причина – не повредить резиновую мембрану. Для чистки рабочей камеры необходимо открутить четыре винта, крепящих фланец к корпусу реле. Снять фланец и мембрану (не потерять при разборке специальный «пятак» — круглую металлическую пластину с двумя ушками), промыть и почистить фланец и мембрану.
  5. Сборку производить в обратной последовательности. Если автоматика РМ-5, то перед монтажом, необходимо уплотнить резьбу при помощи фум ленты или специального герметика.

Повышенная влажность. Очень часто станция или автоматика размещаются в приямке. Отсутствие нормальной вентиляции приводит к повышенной влажности, а влажность приводит к окислению и подгоранию контактов в реле давления. В таком случае автоматика начинает работать не стабильно, включается с запаздыванием, или происходит ее включение при легком постукивании по корпусу. Если при снятии крышки на поверхности изделия присутствует влага, а на металлических частях  присутствуют следы белого налета, то высока вероятность того, что контакты подгорели. Для ремонта таких дефектов необходимо обратится в ближайший сервисный центр, или вызвать сервисного мастера на место установки станции или автоматики.

К нестабильной работе реле давления приводит также колебания напряжения электрической сети и попадание в систему водоснабжения воздуха.

Регулировка давления. Для регулировки давления предназначены две регулировочные гайки и пружины (рис 1). С помощью гайки 4 и большой пружины можно регулировать давление отключения системы. Чем сильнее мы сжимаем пружину, тем при большем давлении в системе автоматика отключатся. Одна из наиболее часто встречаемых причин безостановочной работы насоса – это неправильная настройка реле давления. Прежде чем настраивать автоматику необходимо посмотреть на рабочие параметры насоса, а именно, какой максимальный напор он выдает. Например: насос выдает максимальный напор 40 метров водяного столба или 4 бара (атмосферы). Теоретически, максимальное давления настройки реле может составить 4 бара, но, учитывая колебания сетевого напряжения, постепенный износ оборудования, максимальное давление на которое мы можем настроить автоматику не более 3,4–3,5 бара. При помощи гайки 3 и малой пружины мы настраиваем разницу ΔР между давлением включения и выключения насоса. Чем сильнее сжимаем пружину, тем разница между включениями и выключениями насоса больше. Самая минимальная разница между давлением включения и отключения насоса составляет 0,6 бар для РМ-5 и 1,5 бара для реле РМ-12 – это когда маленькая пружина полностью отпущена. С одной стороны разницу между давлением включения и выключения необходимо настраивать как можно меньше, чтобы уменьшить перепады давления. С другой стороны при минимальном диапазоне, увеличивается количество включений и выключений насоса, решается эта проблема, увеличением объема гидроаккумулятора. Для оптимальной работы насосного оборудования и автономной водопроводной системы необходимо выбирать золотую серединку между давлением включения и выключения насоса и объемом гидроаккумулятора.  Дополнительно как настраивать и регулировать реле давления, можно посмотреть здесь. Если остались вопросы, просьба писать в комментариях.

Спасибо за оказанное внимание.

 P.S. Понравился пост?  Порекомендуйте его в социальных сетях своим друзьям и знакомым.

Еще похожие посты по данной теме:

nasos-pump.ru

Схема подключения реле давления PM /5 к насосу

Доброго времени суток. Рассмотрим схему подключения механического реле давления PM /5 к сети и насосу. Давайте сначала посмотрим на схему.

Когда вы открутите верхнюю крышку, то увидите следующее. Во-первых, большой винт с пружиной для регулировки давления. Он обозначен большой буквой «P”. Второе, это малый винт с пружиной для регулировки разницы этого параметра в режиме включения и выключения. Он имеет наименование «дельта P”. Дальше идут две клеммы для подключения электропровода, названные словом «motor”. Две — «line». Внизу — две для подсоединения заземления. Такой вид имеет PM/5 внутри. Реле давление недорого продается  в этом китайском магазине.

Схема подключения реле давления

Соединение насоса с сетью

Как же нам соединить насос с реле давления и электросетью? Из него выходят три провода разного цвета. Синий — это нулевой рабочий или просто «ноль». Коричневый — «фаза». Жёлто-зелёный — нулевой защитный или попросту «Земля».

Теперь давайте посмотрим, как же они будут «заходить» в реле и как «выходить» из него. Просовываем все три провода через специальное отверстие в корпусе. Подключаем. Коричневый и синий в клеммы с надписью «motor”. Жёлто-зелёный в заземление. Затем такие же провода выводим на вилку электропитания. Коричневый с синим, соответственно, из клемм «line» (сеть). Жёлто-зелёный из заземления. Всё готово. Реле давления PM/5 подключено к насосу и к сети.

Далее смотрите видео канала «Водопроводные и фильтрационные системы», на котором все наглядно показано

izobreteniya.net

Настройка и регулировка реле давления

Здравствуйте, уважаемые читатели блога nasos-pump.ru

Реле давления

В рубрике «Принадлежности» рассмотрим такой актуальный вопрос, как регулировка и настройка реле давления. Мы уже говорили о реле давления PM-5 и PM-12,  трехфазные реле давления, но вопрос настройки и регулировки автоматики остается актуальным. На рынке существует огромное количество всевозможных реле давления, они могут иметь незначительные различия в типе корпуса или местах подключения электрических кабелей. Но так как принцип работы всех реле одинаков, мы рассмотрим процесс

настройки и регулировки на реле PM-5 производства итальянской фирмы Italtecnica. Реле давления является основным элементом, который в составе автоматической насосной станции управляет работой насоса. Более подробно, из каких элементов состоит насосная станция и как она работает можно посмотреть здесь. Изначально реле имеет заводские настройки, это те настройки, которые задаются на заводе производителе. Верхний, заводской предел отключения реле составляет 2,8 атмосферы (бар). Нижний предел включения составляет 1,4 атмосферы (бар). Контролировать параметры отключения и включения станции можно при помощи манометра, который входит в стандартный комплект автоматической насосной станции. В последних моделях реле давления фирмы Italtecnica с прозрачным пластиковым корпусом есть специальная шкала указатель, по которой на самом реле можно определить максимальное заданное давление отключения. Но заводские регулировки не всегда устраивают потребителя. Это обычно связано с недостаточным давлением воды в самой верхней точке разбора, или потребителя может не устраивать перепад давления между давлением отключения и включения станции.

Регулировка и настройка

У нас есть автоматическая насосная станция в рабочем состоянии, но нам не подходят заводские настройки, установленные на реле давления. Прежде, чем начать регулировать и настраивать при помощи реле давление в системе, нужно посмотреть на фирменную табличку насоса.

Максимальный напор насоса

На фирменной табличке (Рис. 1) указаны параметры насоса и двигателя, нам необходим такой параметр, как, максимальный напор, который создает наш насос. Этот параметр определяет, какое максимальное давление можно задать на реле, чтобы насосная станция работала корректно, долго и продуктивно. Если мы зададим на реле давление равное максимальному напору (в нашем случае 4,2 атмосферы), то учитывая колебание сетевого напряжения, ошибок при монтаже станции, износ или выработка при эксплуатации оборудования, насос может не достичь заданного давления после отсутствия разбора воды и не отключится. В таком режиме оборудование не может работать долго, так как наступит режим работы«сухой ход». В таком режиме насос работает без протока жидкости, а жидкость, которая находится в рабочей камере, за счет трения, нагревается и закипает. Происходит перегрев рабочих элементов насоса (трубка Вентури, диффузор, рабочее колесо). Сначала происходит деформация, а затем расплавление и разрушение рабочих элементов насоса. Для того, чтобы станция надежно работала и отключалась, необходимо, задать такое максимальное давление отключения на реле, которое не достигало бы номинального значения, указанного в фирменной табличке на величину 0,4-0,5 атмосферы, для нашего насоса это значение 3,7-3,8 атмосферы. При таком заданном давлении станция будет работать надежно и долго.

Для регулировки и настройки давления необходимо снять защитную крышку с реле давления, открутив крепежный винт.

Настройка реле давления

На (Рис. 2) показано реле давление без верхней крышки. Под крышкой  находятся две пружины большая (Поз. 2) и маленькая (Поз. 4). зажатые гайками (Поз. 1, 3). Большая пружина и гайка предназначена для регулировки давления. Закручивая гайку по часовой стрелке, мы сжимаем пружину и тем самым увеличиваем давление отключения станции Откручивая гайку против часовой стрелки, мы ослабляем пружину и тем самым снижаем давление отключения станции. Контролировать изменение давлений следует по манометру. И так мы уже знаем, на какое максимально допустимое значение давления может быть настроена наша станция. Для удовлетворения наших потребностей в давлении на выходе из насоса нам необходимо 3,5 атмосферы. Это давление меньше чем то, максимальное давление, которое можно задать для насоса (3,7-3,8 атмосферы). Изначально заданное давление составляло 2,8 атмосферы. Регулировку нужно проводить при выключенном сетевом питании, в целях безопасности. Повернув гайку (Поз. 1) на 3-4 оборота по часовой стрелке, необходимо включить шнур в розетку и насос запустится в работу. Если насос не включился, то необходимо открыть кран и начать разбор воды. После того как насос включился, кран разбора воды, можно закрыть. Станция будет продолжать работать, закачивая воду в гидроаккумулятор. После того как станция отключился по манометр следует проконтролировать давление в системе. Если станция не отключилась, хотя гидроаккумулятор заполнен, то нужно выключить питание станции, отпустить гайку на 1-2 оборота и повторить операцию включения станции. После того, как насос отключился на отметке 3,5 атмосферы, мы достигли требуемого давления.

В случае, когда нас не устраивает разница давлений между включением и выключением станции водоснабжения, мы можем отрегулировать эту разницу. Для этого применяется маленькая пружина (Поз. 4) и гайка (Поз. 3). При закручивании гайки по часовой стрелке, разница между давлением включения и выключения возрастает. Если  откручивать гайку, то минимальная разница между давлением включения и отключения, будет тогда когда маленькая пружина полностью разжата. Эта разница будет составлять одну атмосферу при давлении отключения до 3 атмосфер, и 1,5 атмосферы при давлении отключения до 5 атмосфер. Здесь следует отметить, что при увеличении давления отключения, автоматически увеличивается и разница давлений между давлением включения и отключения насоса.

При настройке и регулировке реле давления всегда нужно искать «золотую» середину. Если нам необходимо отстроить систему так, чтобы был минимальный перепад между отключением и включением станции, это обычно нужно для подготовки горячей воды при помощи газовой колонки или котла. Для того, чтобы проток и температура горячей воды были равномерны, нужно чтобы разница давлений была как можно меньше. В то же время чем меньше разница между давлением отключения и включения станции, тем чаще насосная станция будет включаться в единицу времени, что отрицательно сказывается на двигателе насоса. Чтобы увеличить длительность простоя насоса, надо увеличить емкость гидроаккумулятора. Увеличение емкости влечет за собой увеличение стоимости станции водоснабжения. Исходя из всех этих факторов, и следует произвести регулировку и настройку станции под конкретные задачи.

Эксплуатация, обслуживание и ремонт реле

В процессе эксплуатации насосной станции перебои в работе с реле давлении случаются очень редко. Реле давления довольно простое и надежное изделие. И все же некоторые проблемы с ним могут возникнуть. Основная проблема связана с контактной группой. При некачественном подсоединении концов кабелей в процессе эксплуатации в довольно жестких условиях (повышенная влажность, образование конденсата) происходит окисление и подгорание контактов. Станция может вообще перестать включатся или включается при легком постукивании по реле. Для ремонта необходимо отключить питания и проверить надежность контактов и соединений. В случае необходимости контакты прозвонить при помощи тестера. Если давление в системе водоснабжения нет, то контакты реле замкнуты. Если контакт отсутствует, следует разобрать и почистить клеммы. Затем все провода подсоединить на прежние места.

Еще одна проблема, которая может нарушить алгоритм работы реле – это вода с большим содержанием солей жесткости или железа. В процессе эксплуатации станции происходит наслоение солей жесткости в подсоединительном фланце и рабочей камере (Рис. 3), что приводит к полному закупориванию прохода (Поз. 1).

Зарастание фланца

В таком случае, автоматика полностью перестает работать. Для ремонта, надо отключить станцию от сети питания снять реле давления и прочистить проход с помощью подходящего приспособления (отвертки, куска проволоки). Прочищать проход следует аккуратно, чтобы не повредить мембраны, находящейся внутри рабочей камеры. Иногда бывают случаи, когда и проход и сама рабочая камера полностью забиты. В этом случае необходимо снять фланец. Он крепиться четырьмя болтами. Затем промыть мембрану и фланец. Установить мембрану, фланец и закрутить обратно винты. Установить автоматику на место и проверить ее работоспособность. Если есть необходимость, то произвести настройку и регулировку автоматики.

На этой оптимистической ноте позвольте завершить данный пост о настройке и регулировке, а также возможных неисправностях возникающих в реле давления. Если у Вас остались вопросы, пишите об этом ниже в комментариях.

Спасибо за внимание.

P.S. Не упустите возможность сделать доброе дело: нажмите на кнопки социальных сетей расположенных на верху страницы, в которых вы зарегистрированы, чтобы и другие люди тоже получили пользу от этого поста. БОЛЬШОЕ СПАСИБО!

Еще похожие посты по данной теме:

nasos-pump.ru

регулировка, инструкция и схема подключения, принцип работы реле для насосной станции, фото и видео обзор

Живя в городской квартире, мы не знаем о том, как устроена водопроводная система многоквартирного дома. Наша задача открыть кран, а уж из нее точно пойдет вода под определенным напором, достаточным и удобным для пользования. В частном домостроении все обстоит иначе, потому что приходится научиться разбираться во всех коммуникационных сетях, и в водопроводе тоже. А здесь без реле давления не обойтись. Итак, тема этой статьи: реле давления РДМ 5 – регулировка, инструкция к пользованию.

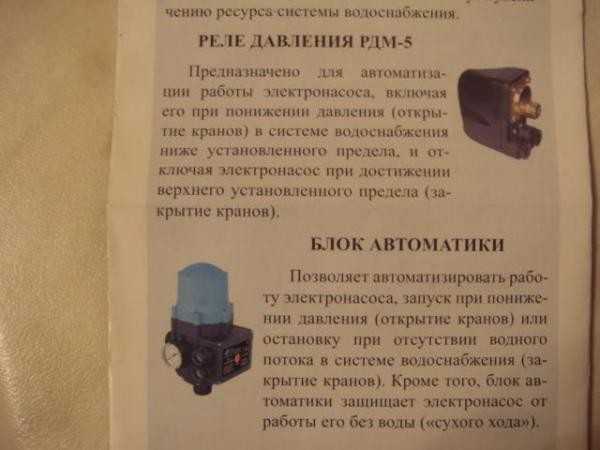

Реле давления РДМ-5

Почему выбрана именно марка этого прибора? Все дело в его высоких технических и эксплуатационных характеристиках. Судите сами:

  • Работает от сети напряжением 220 вольт, а это большое удобство, то есть вставил вилку в розетку, и больше ничего делать не надо.
  • Может быть использовано при температуре от 0С до +40С.
  • Диапазон давление (рабочее) от 1,0 атм. до 4,6.
  • На заводе само реле настраивают: нижний уровень 1,4 атм., верхний 2,8 атм.
  • Перепад давления составляет 1,0 атм. – это минимальный показатель.
  • Степень защиты 1P 44.
  • Внутренний размер соединяемых патрубков – ¼ дюйма. Установить своими руками прибор будет несложно.

Принцип работы

Итак, устройство РДМ 5 – это реле двухконтактное, используемое для коммутации электрической сети. Оно срабатывает только в зависимости от напора воды. Вот его принцип работы:

  • Производится регулировка прибора по нижнему и верхнему пределу. Если давление воды в насосной станции дома ниже верхнего предела, то контакты самого реле замкнуты, то есть, по его электрической схеме проходит ток. Значит, сам насос работает.
  • Как только напор воды в системе переходит верхний предел, реле срабатывает на отключение подающей сети, то есть, его контакты размыкаются.

Как видите, принцип работы реле давления достаточно прост. Здесь главное, точно провести настройку по пределам.

Как правильно провести регулировку

Часто сталкиваешься с такой позицией установщиков, что, мол, выставленное давление реле на заводе достаточно, чтобы водопроводная система работала комфортно и удовлетворяла требования хозяина дома. Но, как показывает жизнь, переехав в свой собственный частный дом, где установлена современная насосная станция с реле давления, напор воды нас не удовлетворяет (он мал). Просить, чтобы специалист отрегулировал давление в системе, бесполезно (чаще всего), поэтому стоит самостоятельно разобраться в этом вопросе.

Итак, водопроводная система дома чаще всего состоит из:

  • Точка забора воды – это может быть труба водопровода поселка или скважина с погружным насосом.
  • Реле давления с гидроаккумулятором.
  • Водоочистка в виде системы емкостей и фильтров.
  • Потребитель.

Как правильно проводится регулировка реле давления. Во-первых, необходимо понять, какой напор будет необходим, чтобы его было достаточно в процессе открытия всех точек потребления, особенно это касается душа, как самого мощного потребителя. Во-вторых, необходимо знать давление в точке забора воды. Ведь как работает реле, а соответственно насос. Если давление в точке забора будет ниже 1,4 атм., то реле даже не включится, то есть, насос работать не будет. Это нередко случается в том случае, если ваш частный дом подключен к поселковой водопроводной сети, где давление чаще всего не поднимается выше 1,0 атм.

Если забор воды производится из скважины или колодца при помощи насоса, то давление в домашней сети будет зависеть от технических параметров агрегата. Во всяком случае, не ниже 2,0 атм. То есть, можно не волноваться, что реле не включится, поэтому можно смело проводить его регулировку.

Как настраивается нижний предел давления

В первую очередь необходимо отрегулировать нижний уровень напора. На корпусе реле установлены две гайки. Первая (она большего размера) регулирует именно нижний уровень, вторая разницу между нижним пределом и верхним. Нас интересует первая. С помощью этой гайки изменяется состояние фиксирующей пружины. При вращении гайки по часовой стрелке производится сжатие пружины, тем самым увеличивается нижний предел давления воды в системе. При вращении против часовой – снижение.

Давайте рассмотрим пример, где есть необходимость поднять верхний предел, скажем, до 4,0 атм., а нижний оставить в заводских пределах. Для этого нужно большую гайку крутить по часовой стрелке до необходимого показателя. Гайка меньшей величины также крутится по часовой стрелке до показателя, при котором насос будет включаться при давлении 1,4 атм.

Правда, этот способ, как показывает практика, не самый точный. Тем более в заводских настройках чаще всего пружина малой гайки практически ослаблена, так что не создает необходимой разницы давлений. Оптимальный ее показатель – это 1,0 атм., а фактически – 1,3 атм.

Поэтому стоит провести регулировку по-другому. К примеру, выровнять давление с помощью гидроаккумулятора (это специальные расширительные бачки для водопроводной сети, они синего цвета). Правда, этот способ достаточно сложный и длительный. В принципе, приходится подбирать давление способом «тыка». То есть, настроили реле, вставили его у системы водопровода, включили насос. Если показатели не совпали, надо провести полное отключение, слить воду из расширительного бачка (из нижней его части), стравить воздух из его верхней части. И таким образом подгонять параметры напора до необходимых. А это может занять много времени.

Внимание! Давление в воздушной части гидроаккумулятора должно быть на 10-20% меньше нижнего предела срабатывания насосной станции. Такую регулировку можно провести только на расширительном баке, который отключен от водопровода.

Есть еще один вариант, но для этого придется снять корпус реле и изготовить переходник, потому что тестирование и регулировку придется проводить не водой, а воздухом с помощью компрессора. Именно манометр компрессорной установки будет служить точным ориентиром давления в устройстве. При этом тут же на месте можно при включенном компрессоре проводить настройки реле. Это удобно и быстро, к тому же достаточно точно.

Схема подключения реле

И еще несколько полезных советов.

  • Включать реле давления можно только в розетку с заземлением.
  • Сечение подводящего электрического кабеля должно соответствовать мощности насосной установки.
  • Будет лучше, если в электрическую схему водоснабжения дома установить последовательно еще одно реле напора с чуть большими порогами давления. Потому что у прибора РДМ 5 часто залипают контакты.

Заключение по теме

Как видите, настройка (регулировка) реле напора РДМ 5 насосной установки – дело не самое простое, но достаточно серьезное. Конечно, можно оставить все заводские настройки, но они могут не обеспечить водой дом полноценно. Поэтому разбирайтесь в процессе регулировки и своими руками пробуйте провести данный процесс. И пусть наша статья будет для вас, как инструкция к применению.


onlineelektrik.ru

Реле давления РДМ 5 – регулировка и инструкция к применению

Живя в городской квартире, мы не знаем о том, как устроена водопроводная система многоквартирного дома. Наша задача открыть кран, а уж из нее точно пойдет вода под определенным напором, достаточным и удобным для пользования. В частном домостроении все обстоит иначе, потому что приходится научиться разбираться во всех коммуникационных сетях, и в водопроводе тоже. А здесь без реле давления не обойтись. Итак, тема этой статьи: реле давления РДМ 5 – регулировка, инструкция к пользованию.

Реле давления РДМ-5

Почему выбрана именно марка этого прибора? Все дело в его высоких технических и эксплуатационных характеристиках. Судите сами:

  • Работает от сети напряжением 220 вольт, а это большое удобство, то есть вставил вилку в розетку, и больше ничего делать не надо.
  • Может быть использовано при температуре от 0С до +40С.
  • Диапазон давление (рабочее) от 1,0 атм. до 4,6.
  • На заводе само реле настраивают: нижний уровень 1,4 атм., верхний 2,8 атм.
  • Перепад давления составляет 1,0 атм. – это минимальный показатель.
  • Степень защиты 1P 44.
  • Внутренний размер соединяемых патрубков – ¼ дюйма. Установить своими руками прибор будет несложно.

Принцип работы

Итак, устройство РДМ 5 – это реле двухконтактное, используемое для коммутации электрической сети. Оно срабатывает только в зависимости от напора воды. Вот его принцип работы:

  • Производится регулировка прибора по нижнему и верхнему пределу. Если давление воды в насосной станции дома ниже верхнего предела, то контакты самого реле замкнуты, то есть, по его электрической схеме проходит ток. Значит, сам насос работает.
  • Как только напор воды в системе переходит верхний предел, реле срабатывает на отключение подающей сети, то есть, его контакты размыкаются.

Как видите, принцип работы реле давления достаточно прост. Здесь главное, точно провести настройку по пределам.

Как правильно провести регулировку

Часто сталкиваешься с такой позицией установщиков, что, мол, выставленное давление реле на заводе достаточно, чтобы водопроводная система работала комфортно и удовлетворяла требования хозяина дома. Но, как показывает жизнь, переехав в свой собственный частный дом, где установлена современная насосная станция с реле давления, напор воды нас не удовлетворяет (он мал). Просить, чтобы специалист отрегулировал давление в системе, бесполезно (чаще всего), поэтому стоит самостоятельно разобраться в этом вопросе.

Итак, водопроводная система дома чаще всего состоит из:

  • Точка забора воды – это может быть труба водопровода поселка или скважина с погружным насосом.
  • Реле давления с гидроаккумулятором.
  • Водоочистка в виде системы емкостей и фильтров.
  • Потребитель.

Как правильно проводится регулировка реле давления. Во-первых, необходимо понять, какой напор будет необходим, чтобы его было достаточно в процессе открытия всех точек потребления, особенно это касается душа, как самого мощного потребителя. Во-вторых, необходимо знать давление в точке забора воды. Ведь как работает реле, а соответственно насос. Если давление в точке забора будет ниже 1,4 атм., то реле даже не включится, то есть, насос работать не будет. Это нередко случается в том случае, если ваш частный дом подключен к поселковой водопроводной сети, где давление чаще всего не поднимается выше 1,0 атм.

Если забор воды производится из скважины или колодца при помощи насоса, то давление в домашней сети будет зависеть от технических параметров агрегата. Во всяком случае, не ниже 2,0 атм. То есть, можно не волноваться, что реле не включится, поэтому можно смело проводить его регулировку.

Как настраивается нижний предел давления

В первую очередь необходимо отрегулировать нижний уровень напора. На корпусе реле установлены две гайки. Первая (она большего размера) регулирует именно нижний уровень, вторая разницу между нижним пределом и верхним. Нас интересует первая. С помощью этой гайки изменяется состояние фиксирующей пружины. При вращении гайки по часовой стрелке производится сжатие пружины, тем самым увеличивается нижний предел давления воды в системе. При вращении против часовой – снижение.

Давайте рассмотрим пример, где есть необходимость поднять верхний предел, скажем, до 4,0 атм., а нижний оставить в заводских пределах. Для этого нужно большую гайку крутить по часовой стрелке до необходимого показателя. Гайка меньшей величины также крутится по часовой стрелке до показателя, при котором насос будет включаться при давлении 1,4 атм.

Правда, этот способ, как показывает практика, не самый точный. Тем более в заводских настройках чаще всего пружина малой гайки практически ослаблена, так что не создает необходимой разницы давлений. Оптимальный ее показатель – это 1,0 атм., а фактически – 1,3 атм.

Поэтому стоит провести регулировку по-другому. К примеру, выровнять давление с помощью гидроаккумулятора (это специальные расширительные бачки для водопроводной сети, они синего цвета). Правда, этот способ достаточно сложный и длительный. В принципе, приходится подбирать давление способом «тыка». То есть, настроили реле, вставили его у системы водопровода, включили насос. Если показатели не совпали, надо провести полное отключение, слить воду из расширительного бачка (из нижней его части), стравить воздух из его верхней части. И таким образом подгонять параметры напора до необходимых. А это может занять много времени.

Внимание! Давление в воздушной части гидроаккумулятора должно быть на 10-20% меньше нижнего предела срабатывания насосной станции. Такую регулировку можно провести только на расширительном баке, который отключен от водопровода.

Есть еще один вариант, но для этого придется снять корпус реле и изготовить переходник, потому что тестирование и регулировку придется проводить не водой, а воздухом с помощью компрессора. Именно манометр компрессорной установки будет служить точным ориентиром давления в устройстве. При этом тут же на месте можно при включенном компрессоре проводить настройки реле. Это удобно и быстро, к тому же достаточно точно.

И еще несколько полезных советов.

  • Включать реле давления можно только в розетку с заземлением.
  • Сечение подводящего электрического кабеля должно соответствовать мощности насосной установки.
  • Будет лучше, если в электрическую схему водоснабжения дома установить последовательно еще одно реле напора с чуть большими порогами давления. Потому что у прибора РДМ 5 часто залипают контакты.

Заключение по теме

Как видите, настройка (регулировка) реле напора РДМ 5 насосной установки – дело не самое простое, но достаточно серьезное. Конечно, можно оставить все заводские настройки, но они могут не обеспечить водой дом полноценно. Поэтому разбирайтесь в процессе регулировки и своими руками пробуйте провести данный процесс. И пусть наша статья будет для вас, как инструкция к применению.

Источник:http://onlineelektrik.ru/eoborudovanie/datchyk/rele-davleniya-rdm-5-regulirovka-i-instrukciya-k-primeneniyu.html

img59.ru

Реле давления насосной станции Italtecnica PM 5-G

Реле поддержания давления для насосных станций и установок PM/5-G с американкой, производство компании «Italtecnica» Италия применяется в автоматических системах водоснабжения, поливочных установках, установках пожаротушения, системах кондиционирования и предназначено для управления электрическими насосами. При помощи реле насос будет работать четко в заданном режиме давления.

Принцип работы:

- Реле используется в системах автоматического водоснабжения смонтированных на базе водяных электрических насосов.

- По принципу действия устройство представляет собой двух контактное реле коммутации электрических цепей, срабатывающее по давлению воды. В момент пуска контакты реле замкнуты и включают насос, а до достижения верхнего давления размыкаются, отключая насос.

- Заводская настройка PM/5-G:

  •  включение – 1,4 бар;
  •  выключение – 2,8 бар.

- Реле давления чаще всего подключается к насосной станции с помощью специального пяти-ходового переходника. Кроме реле давления к переходнику подключаются насос, гидроаккумулятор, манометр и источники водоразбора.

Конструкция:

- Электрические контакты: нормально замкнутые, медные, с покрытием Ag-Ni.

- Клеммы с четырьмя болтами М4 и два прижимных винта, регулирующих давления 8Х8 мм.

- Каучуковая мембрана NBR с текстильной вставкой.

- Гидравлическое соединение (тип американка) с внутренней резьбой ¼" выполнено из оцинкованной стали.

- Высокопрочные кабельные клеммы.

- Крышка: пластик.

Технические данные:

 - Тип реле: PM/5-G

 - Напряжение электросети: 220 В.

 - Номинальное напряжение: 250 В.

 - Класс защиты: IP44.

 - Максимальный ток потребления: 16 А.

 - Максимальный индуктивный ток: 10 А.

 - Максимальная мощность насоса: 2,2 кВт (3HP).

 - Максимальная температура окружающей среды: +55ºС.

 - Максимальное рабочее давление: 5,0 бар.

 - Диапазон давления: 1,0 ÷ 5,0 бар.

 - Заводская настройка: 1,4 ÷ 2,8 бар.

 - Минимальное значение разницы (вкл. - выкл.): 0,6 бара.

 - Максимальное значение разницы (вкл. - выкл.): 2,3 бара.

 - Соединение внутреннее (американка): G1/4".

 - Вес: 0,5 кг.

Регулировка:

- Изменение заводских настроек осуществляется с помощью регулировочных винтов, расположенных под крышкой реле.

- Минимальная возможная разница при ручной регулировке между давлением включения и давлением выключения: не менее 0,6 бара.

- Максимальная возможная разница при ручной регулировке между давлением включения и давлением выключения: не более 2,3 бара.







Рис 1.

1 – винт изменения значения верхнего и нижнего давления (Р) одновременно
2 – винт изменения разности (вкл-выкл) между верхним и нижним давлением
3 – клеммы подключения двигателя
4 – клеммы подключения электропитания
5 – клеммы подключения заземления
 Вращением винта 1* производится установка значения давления (Р) включения (нижнее давление) и выключения (верхнее давление) насоса.
 Вращение винта 2** изменяет разность (∆ P) между нижним и верхним значениями давления заданной заводской настройки.

* - вращение винта по часовой стрелке - увеличение давление, против часовой – уменьшение давления.

** - вращение винта по часовой стрелке - увеличение давление, против часовой – уменьшение давления.

nasos-dom.ru

Регулировка реле давления


Автор канала «Водопроводные и фильтрационные системы» создал видеоурок для решения вопроса, который очень часто возникает.

Вот это реле давления pm5. Поговорим с вами о его регулировке. Те, кто смотрит канал, возможно зададутся таким вопросом: «Но ведь у тебя уже есть одно видео по данной теме». Но, как оказалось, не совсем понятным оказалось видео для зрителей. Также возникли некоторые спорные вопросы, которые привели к тому, что пришлось провести более тщательный анализ и некоторые исследования этого вопроса. Именно об этом мы сейчас поговорим.

Из чего состоит это реле? Давайте немного разберём, за что отвечают вот винты. Большой регулирует давление. Он обозначен буквой «p». Малый — это винт дифференциала. Для регулировки разницы между нижним и верхним пределами. Или дельта давления. Если с малым всё понятно (регулировка разницы), то с большим не все ясно.

Нет однозначного определения, что он конкретно регулирует. В первом варианте он регулирует давление отключения. Максимальное, которое насос достигает и выключается. Во втором варианте он управляет давлением включения. То есть минимальное, по которому насос включается. Какой вариант правильный? Автор так и не нашел однозначного ответа. Причем в инструкциях разных производителей указывается такая же путаница. Какой же вывод правильный?

Выводы. Есть такие реле в которых винт дельта, выставляется автоматически. В ручном режиме не регулируется. Можно менять лишь сам параметр. Поднимать и опускать. Вот здесь таким же образом делается. Если, допустим, мы хотим поднять давление включения с 1,5 до 2,0 атмосфер, то когда закручиваем эту гайку по часовой стрелке, поднимаем до 2,0, но при этом, давление выключения поднимается с 3,0 до 3,5. Сохраняется эта разница, она перемещается синхронно. То есть, если надо поднять показатель включения до 2,0, то показатель выключения поднимется до 3,5. В таком случае и получается вопрос: что регулирует этот винт, параметр включения или выключения — это вопрос точки зрения или того, что конкретно надо отрегулировать. Потому-что, если надо поднять до 2,0 атмосфер, мы это делаем и регулируем, соответственно, параметр включения, а если, к примеру, надо с 3,0 поднять параметр выключения до 3.5 атмосфер, делаем то же самое. Поворачиваем по часовой стрелке и поднимаем до 3,5, но при этом у поднимается, соответственно, и нижнее, то есть оно уходит как бы диапазоном.

И вот второй регулировочный винт, дельта, как раз и регулирует разницу между этими пределами. То есть комфортный диапазон между давлением включения и выключения примерно от 1,5 до 1,8 атмосфер. Но  можно этим винтом, опять же, увеличить эту разницу. При этом, соответственно, получается, поднимается верхнее.

Допустим, если выставляем до 2,0 атмосфер этим большим винтом, поднимается и верхний предел на 3,5, при этом, если вращать еще этот по часовой стрелке, то подниется предел выключения ещё до какого-то уровня, например до 4,0 атмосфер. При этом показатель отключения останется такое-же.

Трудно однозначно говорить. Однозначно можно сказать только о том, что действительно регулируется верхнее и нижнее и с соблюдением диапазона.

Есть такие реле, в которых винт дифференциала не работает. Почему он не нужен? Потому, что там невозможно отрегулировать этот диапазон или разницу, она задана автоматически и никак не изменяется. Регулируется только одним винтом. Вверх и вниз вы поднимаете, соответственно, нижнее поднимается и верхнее.

izobreteniya.net
