Регулировка окон — подробное руководство

В самом начале работ над сайтом, я опубликовал небольшой материал – пособие по регулировке пластиковых окон. Несмотря на короткий и недостаточно содержательный, на мой взгляд, пост, он до сих пор востребован. С тех пор прошло немало лет, и, похоже, пришло время развернуть информацию «в глубину». Так что же можно сделать самостоятельно, а что лучше оставить мастеру?

Содержание:

Что такое регулировка окон
Предварительная диагностика
Регулировка окон по ширине и высоте с помощью ключа
Регулировка щелевых проветривателей
Ответные планки и их правильная установка
Регулировка окон на прижим
Регулировка створок по геометрии, или «переклинка»
Регулировать окна – выгодно
Резюме


Что такое регулировка окон?

О регулировке пластиковых окон, как правило, вспоминают тогда, когда они плохо закрываются или открываются, задевают и заедают, продувают с разных сторон и т.д. То есть, когда окно еще не сломано, но уже «барахлит», и с трудом выполняет свои функции.

Многие считают, что регулировка окна – это простое «подтягивание» цапф и петель фурнитуры, которые нужно «подкручивать» чуть ли не ежегодно. И неудивительно, ведь рано или поздно ваше пластиковое окно снова провисает, и начинает дуть.
Задумайтесь: конструкции из ПВХ ставят в России уже третий десяток лет. Все рассчитано, еще немцами, до мелочей, и испытано на практике. Тем не менее, проблемы у окон наблюдаются одни и те же, из года в год. Почему так происходит? Как отрегулировать окно «раз и навсегда», и возможно ли это?
Отвечаю – да, возможно, если знать, что нужно делать.
Регулировка окна – процесс, конечной целью которого является, не просто устранение основных неисправностей и приведение его в рабочее состояние. Окно должно снова (или впервые) стать таким, каким его задумал и разработал производитель. Это, на самом деле, целый комплекс мер, в котором, вопреки расхожему мнению, винтам и петлям отводится скромная, вспомогательная роль.
За все годы своей работы (уже более 15 лет), я припоминаю только пару случаев, когда окна было целесообразнее заменить, а не ремонтировать. Регулировать окна, даже прослужившие много лет, и «возвращать их в строй» намного выгоднее, чем менять их. Ведь кроме очевидных затрат на покупку новых «стеклопакетов», приходится снова проходить через весь «разгром» монтажных работ, и, нередко, заново делать ремонт в квартире.

Материал будет идти «от простого к сложному». Самую простую регулировку фурнитуры окна, вы без особого труда сделаете самостоятельно (так сказать, немного подкрутите), а, например, разборку створки и исправление ее «геометрии» (то есть формы) я настоятельно рекомендую поручить опытному специалисту.



Диагностика положения створки пластикового окна

Для определения алгоритма будущей регулировки окна, желательно сделать простейшую диагностику. Нужно взять обычный карандаш, и отметить положение углов и средней части створки, как показано на фото.

Затем открыть окно, и измерить, на сколько миллиметров створка «перекрывает» раму. Средняя величина так называемого «нахлеста» должна в норме составлять примерно 8 мм.

У правильно собранных и установленных окон, нахлест со всех сторон практически одинаков. Если окно плохо закрывается, после диагностики сразу будет видно, сильно ли оно провисло. Сравнив отметки в нескольких местах, вы получите представление о том, насколько створка перекошена относительно рамы. При небольшом (1-2 мм) отклонении от нормы, достаточно отрегулировать окно, подтянув или ослабив винты на фурнитуре. Если же разница по высоте между углами более 2-3 мм, может понадобиться исправление геометрии створки (делается изнутри, здесь регулировка окна ключом не поможет).

При слишком большом «нахлесте» створка будет постоянно задевать за раму, а при маленьком – из окна будет дуть.

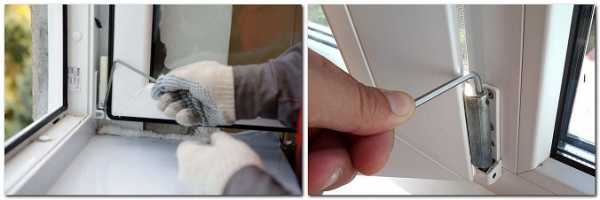

Регулировка положения створки окна с помощью ключа

Если окно плохо закрывается, задевая за раму снизу, сверху или сбоку, самым простым вариантом действий будет отрегулировать его ключом, используя специально предназначенные для этого винты. Как правило, эти ключи не какие-то особые «оконные» – подходящий для наших целей, практически всегда можно найти в ближайшем магазине автозапчастей. Чаще всего нужен обычный «мебельный» шестигранник на 4 мм, но бывают и другие варианты, например, звездочки. Проблема может возникнуть только при регулировке окон нестандартными ключами, но это бывает редко. Например, фирменный ключ для нижних петель фурнитуры Aubi 300, в связи со снятием ее с производства, бывает сложно найти в продаже (впрочем, он есть у большинства опытных мастеров).

Регулировка окна, при провисании и задевании нижнего угла под ручкой

Просевшее вниз окно, при закрывании, обычно приходится «вталкивать» в раму. Чтобы его приподнять, можно использовать два винта – винт регулировки по высоте в нижней петле, и винт регулировки по ширине в верхней петле. Вкручиваем эти винты по часовой стрелке, и угол под ручкой поднимается (с особенностями регулировки нижней петли фурнитуры Aubi 300 можно ознакомиться здесь).

В некоторых системах фурнитуры, например, Winkhaus, верхняя петля может подтягиваться вращением винта против часовой стрелки. На поворотных створках Roto, винт регулировки по ширине находится с противоположной стороны петли, по той же оси.

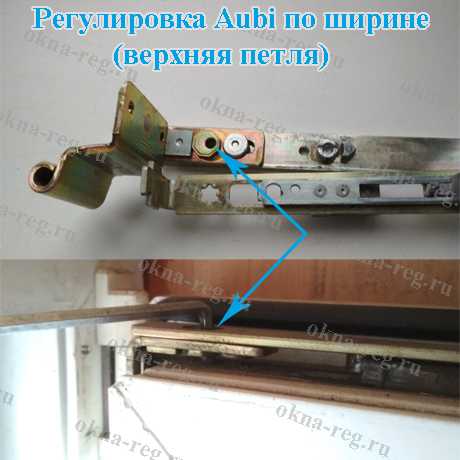

В системе Aubi 300, вместо винта, имеется фигурная шайба на несколько фиксированных положений.

Если створка стучит при закрывании об верхнюю ответную планку на раме

Для устранения стука, вкручиваем винт регулировки верхней петли по ширине, и створка отодвигается от ответной планки.

При задевании боковой стороны окна (по центру), используются винты регулировки по ширине как верхней, так и нижней петли. Створка при этом смещается в сторону петель.

Если задевание происходит над створкой, можно попробовать немного выкрутить винт регулировки по высоте в нижней петле (створка опустится ниже). Проблемы с щелевым проветривателем рассмотрены в следующем разделе.

В окне, при открывании, что-то щелкает между петель? Попробуйте немного приподнять его створку вверх, используя тот же винт подъема по высоте нижней петли. Кроме этого, может понадобиться перестановка соответствующей ответной планки (см. далее).

Вот, собственно, и все, что нужно знать, чтобы отрегулировать окно, немного задевающее за раму.

Если окно провисло сильно, и простая регулировка не помогает (например, при попытке поднять створку, сразу начинается задевание сверху), нужно исправлять его «геометрию». Об особенностях переклинки окон я расскажу в конце статьи.



Регулировка щелевых проветривателей и их ответных планок

Фурнитура, на поворотно-откидных створках, может включать в себя систему 45-градусного щелевого проветривания. При всех своих достоинствах, она требует достаточно точной регулировки окна, нередко являясь причиной заедания, шумов и стуков в механизме. Диагностика данной неисправности порой вызывает затруднения, так как проветриватель обычно находится в верхней части створки, и при работе не виден.

Для регулировки окна, лучше встать на подоконник или стремянку, и заглянуть сверху створки. При повороте ручки

строго горизонтально или вертикально, штырь фурнитуры должен находиться на одинаковом расстоянии (2-3 мм) от центрального выступа планки, не задевая за нее.
Правильное положение ответной планки относительно фурнитуры (на примере MACO):

Смещение планки или створки, вызывает задевание и стуки.

Для регулировки положения планки, отверстия под саморезы обычно делают овальными. Следует полностью выкрутить их, снять планку и установить ее правильно. Если причиной задевания является смещение створки окна вбок (определяется по нахлесту), используется соответствующий винт в верхней петле.
Пластиковым окнам с фурнитурой ROTO NT, может потребоваться и регулировка створки по высоте.

Из-за особенностей конструкции щелевого проветривателя, запорная цапфа фурнитуры работает «впритирку» к планке, и часто задевает за нее. Следует отрегулировать створку с помощью ключа, немного опустив ее вниз, а если это не получается – по геометрии.

Прежде чем переставлять ответные планки на пластиковом окне, нужно убедиться, что створка не перекошена относительно рамы.



Ответные планки прижима и регулировка их положения

Прижим створки пластикового окна обеспечивают ответные планки на раме. Они являются зацепами для запорных цапф механизма, и должны быть установлены правильно.

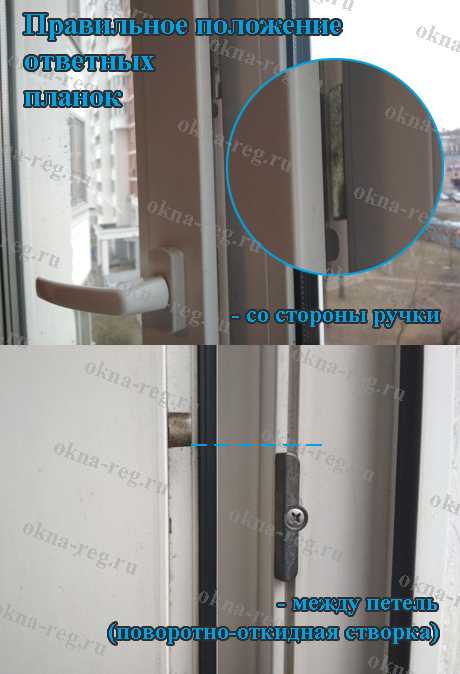

Проверка положения ответных планок

Вы определили, ровная ли створка, или даже отрегулировали ее «по нахлесту», но из окна все равно дует? Такое часто бывает при неправильном положении ответных планок на раме. Даже на самых современных оконных предприятиях существует «человеческий фактор», не говоря уже о том, что сборка створок и рам обычно происходит на разных участках. В общем случае, расстояние от ответной планки до запорной цапфы пластикового окна должно составлять 3-5 мм (при открытом окне, ручка строго горизонтально).

Если промежуток существенно больше, створка может попросту не прижиматься до конца, а если его практически нет – при открывании и закрывании окна слышен стук и щелчки.

Особенно часто ошибки происходят при установке планок на поворотно-откидных створках со стороны петель (их не видно, если створка открыта не полностью).

Нередки и случаи намеренной перестановки ответных планок монтажниками, после неудачных попыток отрегулировать окно. При снятии такой планки, вы увидите второе отверстие от самореза.

Если створка ровная, и не провисла (нахлест сверху и снизу одинаков), планки следует установить в нужное положение, и закрутить саморезы в новые места. Однако, следует знать, что подобные несоответствия могут свидетельствовать и о серьезной деформации створки.

В случае сильного перекоса по диагонали, в первую очередь следует отрегулировать окно по геометрии – тогда и переставлять планки, скорее всего, не потребуется.

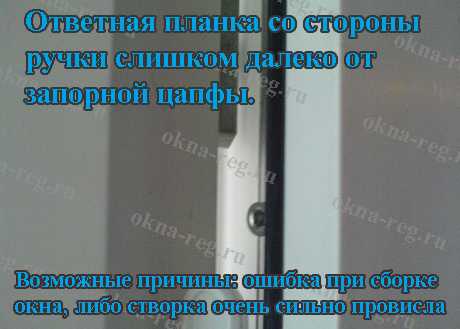

При слишком большом расстоянии между запорной цапфой и ответной планкой фурнитура не работает – поэтому из-под уплотнителя дует, а попытки регулировки окна на прижим не приносят результата.



Регулировка окон на прижим

Для начала, нужно ответить себе на вопрос – для чего, собственно, регулировать прижимы? Чтобы устранить продувание – скорее всего, скажете вы. Таких рекомендаций в интернете множество, и, отчасти, они имеют право на существование. Но только при двух, не всегда встречающихся одновременно условиях:
— створки ваших окон не деформировались;
— окнам (или их уплотнителю) более 10 лет.
Тогда регулировка окна на прижим поможет оттянуть на какое-то время замену «уставшей» резины. Если же есть прогиб пластикового профиля больше 2-3 мм, скорее всего, такая регулировка не поможет, а закрываться окно станет гораздо хуже. На практике мне, наоборот, чаще приходится ослаблять прижимы (возвращать в заводское положение), поскольку после регулировки окон по геометрии, герметичность обычно полностью восстанавливается – окно перестает дуть.
Именно поэтому регулировка «зима-лето» не рассматривается в данной статье. Ведь при максимальной нагрузке, да еще и зимой, уплотнитель долго не живет, а за ним и фурнитура, из-за постоянного кручения туда-сюда и повышенного износа, раньше срока потребует замены.
Я считаю абсолютно ненужными никакие регулярные манипуляции с полностью исправными пластиковыми окнами, кроме обязательной ежегодной смазки. Как говорится, не мешай механизму нормально работать:). И отвечаю на вопросы клиентов о сроке их службы так – на наш век хватит!

Простая регулировка окон на прижим, делается следующим образом.

Хотите увеличить плотность прижатия створки – эксцентрик (обычно это и есть запорная цапфа) должен быть установлен точкой (или своей широкой стороной) к уплотнительной резине.

Если же нужно, наоборот, ослабить прижим, и облегчить ход ручки – поворачиваем точкой (или широкой частью эксцентрика) от резины.

У «старой» фурнитуры Roto Centro (та, у которой эксцентрик находится в ответной планке), для регулировки на увеличение прижима, следует повернуть к резине ту часть планки, со стороны которой находится запорная цапфа.

Цапфы фурнитуры Winkhaus AutoPilot регулируются без ключа, просто руками, путем вытягивания и поворота в нужную сторону.

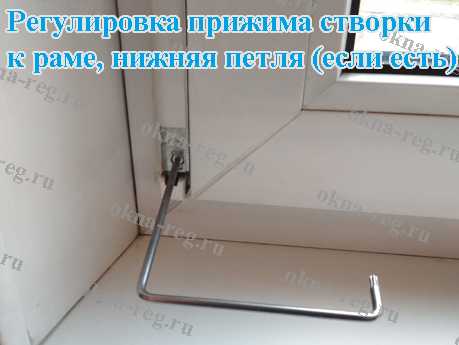

Регулировка прижима створки в нижней петле (бывает не у всех окон). Существуют варианты и под звездочку, и под обычную отвертку.

Также есть возможность регулировки прижима в верхней петле.

Впрочем, последняя регулировка используется крайне редко, так как на продувание через верхние петли степень прижима практически не влияет (в большинстве случаев, в верхней петле воздух постоянно проходит через небольшие зазоры, это нормальная ситуация).

И помните, резиновый уплотнитель окна не рассчитан на постоянную работу в «зимнем» режиме. Будучи сильно «сплющенным», он быстро потеряет эластичность, и окончательно перестанет держать тепло.



Регулировка окон по геометрии («переклинка» створок)

Что происходит со створкой пластикового окна со временем? Упрощенно, основное воздействие на нее оказывают две силы – сила тяжести и сила, скажем так, «трения» (она возникает при закрывании окна).

Первая превращает прямоугольник пластикового профиля в параллелограмм, вызывая провисание угла под ручкой, и проблемы с открыванием и закрыванием. Также из-за этого возникает продувание сверху широких окон, в районе ручки ухудшается прижим.
Вторая вызывает существенный прогиб «петлевой» вертикальной части створки, из-за бокового давления резины об пластик при закрывании окна. Начинается печально известное продувание между петель, ставшее чуть ли не «визитной карточкой» некачественных пластиковых окон. Иногда прогиб столь велик, что в сочетании с недочетами монтажа, фурнитура со стороны петель просто не входит в зацепление. Окно, фактически, полностью не закрывается, часто при этом даже слышно улицу. Поэтому обычная регулировка цапф окна ключом в этом случае бессмысленна, а замена уплотнителя помогает ненадолго, или не помогает вовсе.
Проблема с перекосом и прогибом профилей имеет и внутренние причины. Дело в том, что прямоугольную форму, нужную для нормальной работы, окну придает стеклопакет. Да-да, все держится на стекле, и специальных регулировочных пластинах.
Вот как должны быть установлены пластины под стеклопакет согласно ГОСТ 30674-99.

Почему именно так? Рассмотрим простой пример, используя детский конструктор, как модель нашей оконной створки.

Если собрать из планок прямоугольник, он, под действием силы тяжести, при малейшем ослаблении винтов будет стремиться превратиться в параллелограмм (при условии, что одна сторона зафиксирована жестко). Так себя ведет и пластиковая оконная створка без стеклопакета – профили армированы металлом, а в углах усиления нет.
Если же по диагонали установить еще одну планку, то наша «створка» больше не будет провисать, не так ли? Блок из 2-3 склеенных стекол, или стеклопакет, является одним из несущих элементов в конструкции пластикового окна, и должен распирать (или «расклинивать») створку строго определенным образом. Для этого существуют специальные опорные (выравнивающие), и регулировочные пластины (или подкладки).
Подкладки, обозначенные на схеме «ГОСТ» черным цветом, придают створке нужную жесткость, удерживая ее по диагонали. В тех случаях, когда они расположены по-другому, неправильно подобраны по толщине, или отсутствуют (а снаружи их не видно), ни о какой успешной регулировке окна ключом не может быть и речи. Более того, несмотря на ГОСТ, на практике часто требуется устанавливать дополнительные боковые пластины (по центру вертикальных сторон) для предотвращения прогиба, особенно у высоких створок.

Регулировочные пластины имеют толщину от 1 до 6 мм, соответствующие их толщине разные цвета, и должны быть установлены плоской частью к стеклопакету. Выпускаются разной ширины, на фото – пластины 32 мм.

Внимание! Далее изложены общие принципы регулировки пластиковых окон «по геометрии». Категорически не рекомендую заниматься этим «домашним мастерам»! Для исправления формы створки, требуется снятие и обратная установка штапиков, а иногда и стеклопакета. Переклинку должен делать специалист по ремонту окон, или хотя бы монтажник с соответствующим опытом, и специальным инструментом. Без практики вы можете помять и поцарапать пластик, а также серьезно порезать руки об острые кромки стекол (либо вообще разбить стеклопакет). Я не несу ответственности за последствия самостоятельной разборки и ремонта окон. Данный раздел носит чисто информационный характер, и поможет вам понять, что должен делать опытный, разбирающийся «в теме» мастер.


При провисании створки

Часто при разборке таких створок обнаруживается, что одной, или нескольких регулировочных пластин нет вообще, либо они находятся не на своих местах, или их толщина подобрана неправильно.


Для правильной регулировки окна по высоте, вполне достаточно добиться одинакового «нахлеста» сверху и снизу, путем перестановки и добавления регулировочных пластин подходящей толщины. Иногда достаточно просто сдвинуть уже имеющиеся пластины, как можно ближе к углам, чтобы устранить провисание створки.

До регулировки:

После регулировки:

Внимательный читатель может заметить, что по ГОСТу подкладки устанавливаются на некотором расстоянии от внутреннего угла створки, а на моих фото они прямо в углу. Дело в том, что в реальности жесткость современных металлопластиковых оконных профилей обычно, увы, существенно ниже, чем должна была быть по расчетам немецких инженеров. Поэтому я устанавливаю пластины именно так, чтобы уменьшить деформацию створки (возникающую в основном внизу, из-за веса стеклопакета).

При задевании середины нижней части широкой створки

Если широкая створка сильно «трет» снизу, по центру (часто об ответную планку), и плохо закрывается, следует, опять же, переместить нижнюю регулировочную пластину в самый угол, до упора. Нагрузка на профиль снижается, и задевание в большинстве случаев прекращается.

Обратите внимание, что при регулировке окон по геометрии, петли вообще не нужно «крутить» – они остаются в оптимальном, среднем положении.


При продувании

При продувании сбоку (обычно, окно дует между петель), часто бывает необходимо установить дополнительные регулировочные пластины по центру створки.

Таким образом, створка выравнивается, фурнитура входит в зацепление, уплотнитель прижимается к раме, и продувание прекращается. Если окно дует со стороны ручки, действия аналогичные. Ширина «нахлеста», опять же, проверяется с помощью карандаша (должна быть примерно 8 мм).

Вы, наверное, уже поняли, что главное в регулировке окна по геометрии – это обеспечение равномерного нахлеста створки по всему периметру рамы. Без этого не будет ни нормального прилегания резинового уплотнителя, ни корректной работы фурнитуры. Как ни крути винты, только ими добиться такого результата обычно невозможно.

Переклинкой можно исправить и некоторые ошибки, допущенные при монтаже пластиковых окон. Например, если рама была «растянута» при установке, мастер может немного вытянуть в ту же сторону створку. Таким, сравнительно несложным способом, часто удается обеспечить хороший прижим уплотнителя и устранить продувание, не переделывая монтаж (не нужно ломать, и снова восстанавливать боковые откосы). Визуально, небольшой изгиб створки «бочкой» будет незаметен.

Если даже после всех манипуляций, выравнивания по геометрии и регулировки окна, из него все равно дует – вот тогда, и только тогда, следует менять уплотнитель.



Регулировка окон, сделанная правильно, сбережет не только ваше здоровье, но и ваши деньги.

На момент написания этой статьи, автор ремонтировал окна в доме – новостройке. Довольная хозяйка сообщила, что теперь уменьшит до минимума температуру батарей в квартире, и ежемесячный счет за отопление сразу снизится. Оказалось, что раньше, когда из окон сильно дуло, она была вынуждена платить за обогрев улицы – в доме уже установлены счетчики тепла. Со временем, такие приборы учета появятся во всех квартирах, поэтому затраты на вызов мастера, рано или поздно, многократно окупятся.
Срок службы уплотнителя и фурнитуры пластиковых окон, отрегулированных по геометрии (и поэтому работающих без лишних нагрузок), тоже существенно увеличивается.


Резюме

Простая регулировка окон ключом – по силам практически каждому. Но заниматься этим стоит лишь при мелких неисправностях.
Если же ваши окна очень плохо закрываются, или из них сильно дует, лучше обратиться к опытному специалисту, который всего один раз, грамотно отрегулирует их по геометрии. И можете, как говорится, дальше спать спокойно!

okna-reg.ru

Регулировка пластиковых окон своими руками

Оконный блок из ПВХ мало установить в проеме. Его еще необходимо правильно отрегулировать, чтобы створки закрывались плотно и без проблем. Также периодическую регулировку окна потом надо производить самостоятельно или при помощи мастеров по весне и осенью, чтобы перевести его на летний либо зимний режим работы. Причем к этой настройке следует отнестись со всем вниманием. Это нужно не только ради избавления от сквозняков, но и для увеличения срока службы светопрозрачной конструкции.

Содержание

1. Зимний и летний режим
2. Регулировка створок

Ручка

Как исправить неполадки

Заключение

Регулировки зимнего и летнего режима

В зимний период пластиковое окно должно зарываться по максимуму плотно, чтобы свести воздухообмен между улицей и помещением к минимуму. Уличный холод никому зимой в доме не нужен. Летом наоборот даже в закрытом состоянии оно должно обеспечивать некоторую циркуляцию воздуха (микропроветривание), чтобы в комнате не было слишком душно из-за жары.

Сезонная регулировка домашнего окна переводом его в режим «лето» или «зима» осуществляется при помощи запорных цапф на боковой стороне открывающейся створки. Они бывают неподвижными прямоугольными либо роликовыми (круглыми с риской на одной из сторон или овальными).

Виды цапф на пластиковых окнах

В зависимости от вида подстройка данной фурнитуры производится поворотом вручную, плоскогубцами, отверткой либо шестигранным ключом. При этом в некоторых случаях перед поворотом механизм надо оттянуть на себя, а только потом проворачивать.

Как отрегулировать нажим окна

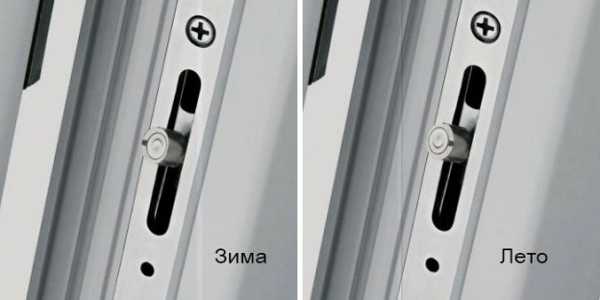

Цапфа окна может быть выставлена в одном из трех положений:

1. «ЗИМА» – с максимальным прижимом.
2. «ЛЕТО» – со слабым прижимом.
3. Нейтральное (стандартное).

В первом случае на круглой цапфе риска повернута к улице, а овальная выставлена горизонтально. Во втором риска установлена внутрь, а овал стоит вертикально. Третий вариант – черточка смотрит вверх, овал зафиксирован под углом.

Вместо подвижной цапфы на створке некоторые производители оконных блоков устанавливают нерегулируемый запорный элемент в форме прямоугольника. В этом случае отрегулировать пластиковое окно возможно лишь путем корректировки винта на ответной планке.

Регулировка окна на зимний и летний периоды

Основной момент сезонной регулировки оконных створок – необходимость постоянного их перевода с «лето» на «зиму» и обратно. При сильном «зимнем» прижиме резиновый уплотнитель сжимается, из-за чего постепенно начинает портиться. Нередко хозяева окон ПВХ сталкиваются с тем, что через несколько лет данную резинку приходится менять. Это происходит как раз потому, что створку согласно инструкции изготовителя оконного изделия не переводят в летний режим с ослабленным прижимом, а оставляют после зимы как есть.

Как отрегулировать петли створок пластикового окна?

Помимо сезонной корректировки степени прижима регулировка пластиковых окон также производится за счет подтягивания/ослабления винтов в петлях, которыми створки крепятся к раме. Их две – одна снизу, вторая сверху. Они различаются по конструкции, поэтому поджимаются по-разному.

Варианты механизмов пластикового окна

Регулировать петли на пластиковых окнах приходится из-за:

• изначально плохой неграмотной настройки оконного блока при установке;
• естественного износа уплотнителя;
• неаккуратного и грубого закрывания створок;
• усадки оконной конструкции;
• изнашивания деталей поворотно-откидного механизма.

В результате всего этого створка проседает и не притворяется плотно либо вовсе не закрывается. Однако чтобы вернуть ее на место, достаточно лишь подтянуть петли. Причем выполнить такое подтягивание можно собственными силами. Вызывать мастеров из устанавливавшей окно компании не потребуется. Достаточно иметь под рукой отвертку и шестигранный ключ. Это не ремонтировать бензиновые генераторы для дома либо насос погружной для грязной воды, с оконными конструкциями все обстоит на порядок проще.

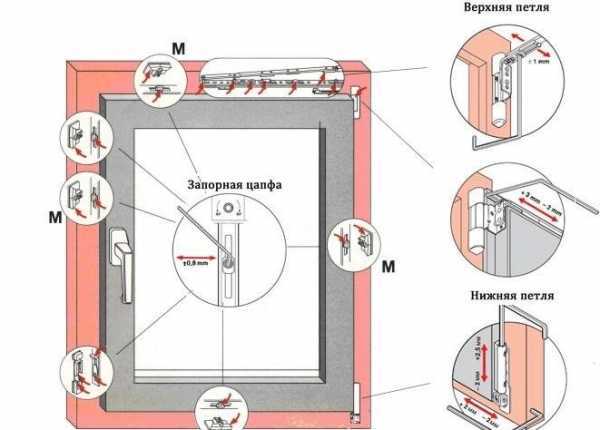

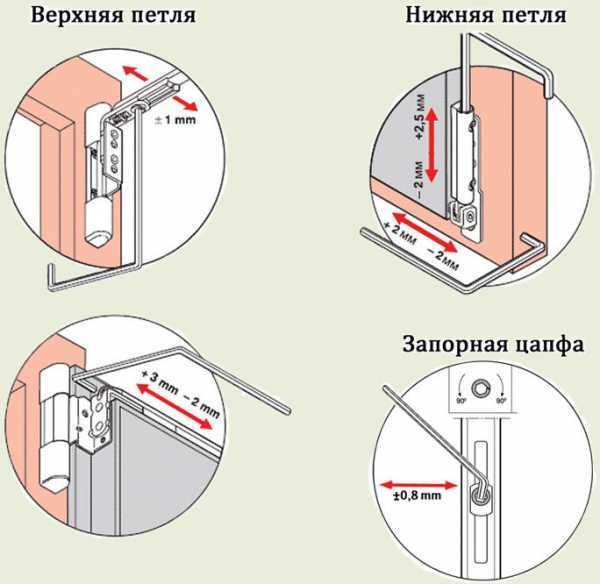

Места регулировки пластикового окна

Верхнюю

Регулировку петли сверху производят сбоку шестигранником при полностью открытой створке. После поворота там винта по часовой стрелке оконное полотно отодвигается от рамы, а при затягивании против – прижимается, чтобы сверху меньше дуло.

Для более точной настройки на верхнем поворотно-откидном механизме также имеется еще один болтик. Но чтобы добраться до него, придется прижать блокиратор (выставить его строго вертикально) и повернуть ручку на верхнее проветривание (также в вертикальное положение). В результате створка сверху должна оттянуться от рамы, повиснув на нижней петле и открыв полный доступ к верхней.

Регулировка верхней петли

Здесь важно не затянуть слишком сильно регулировочные болты. Между створкой и рамой должно оставаться небольшое пустое пространство, где при закрытии окна будет помещаться поворотно-откидное устройство, выполненное из стали.

Нижнюю

У нижней петли также два винта для регулировки. Один из них расположен сбоку в самом низу. Он отвечает за подстройку по горизонтали – прижимает к раме либо оттягивает от нее створку.

Второй находится непосредственно в самом поворотном механизме. Чтобы добраться до него, надо снять пластиковый колпачок-накладку с петли. Этот винт позволяет отрегулировать открывающееся оконное полотно по вертикали (высоте). Поворот по часовой стрелке – оно приподнимается, против – опускается.

Регулировка нижней петли

Манипуляции при самостоятельном подтягивании петель на пластиковом окне следует производить крайне осторожно и без приложения излишних усилий. Не стоит сразу до упора заворачивать или откручивать регулировочный винт. Лучше провернуть его сначала на четверть оборота и прикрыть створку для проверки, чтобы посмотреть насколько она стала ровнее сидеть в раме. И только потом при необходимости можно болтик подкручивать еще дополнительно.

Как отрегулировать ручку

Ручка на ПВХ оконном блоке фактически никак не регулируется и на степень прижатия створки не влияет. Она не участвует в регулировке окна, а лишь является механизмом притягивания к раме открывающегося полотна, а также перевода последнего в положение на микропроветривание и открытие сверху.

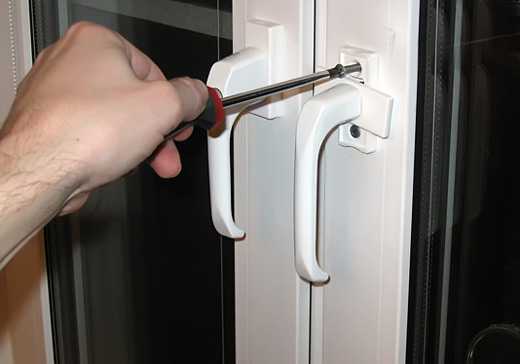

Однако нередко ручка разбалтывается либо начинает заедать. Чтобы ее подтянуть или заменить, достаточно добраться до пары болтов. Они находятся под пластиковой накладкой, расположенной на профиле в основании этой оконной фурнитуры. Данную заглушку нужно слегка оттянуть и провернуть, крепежи сразу оказываются доступными.

Регулировка руки

Если ручка туго проворачивается либо ее заело, то проблема обычно кроется не в ней, а в петлях и верхнем откидном механизме. Эти элементы окна напрямую связаны между собой. Волне возможна ситуация, когда металлические элементы заржавели. Тогда рычаг внутри профиля не будет давать ручке провернуться. Чтобы избавиться от этой проблемы, нужно смазать петли.

Как исправить неполадки окна

Проблемы с оконными блоками бывают самыми разнообразными. В одних случаях достаточно будет своими руками выполнить простейшую регулировку пластикового окна с подтягиванием настроечных винтов, а в иных придется менять сломавшуюся фурнитуру. Здесь во многом как с отоплением – чаще всего достичь комфортных температур в комнате можно просто подкрутив комнатные термостаты для газовых котлов. Но в ряде ситуаций придется перестраивать существующую отопительную систему с заменой некоторых ее элементов.

Способы регулировки оконной системы

Среди основных неполадок числятся:

1. Задевание створкой рамного профиля снизу – требуется регулировка по высоте путем затягивания торцевого винта на верхней петле и внутреннего на нижней.
2. Цепляние створкой рамы сбоку – нужно отрегулировать болт под нижней петлей.
3. Неплотное прилегание створок – это регулируется цапфами.
4. Износ или поломка запорных планок – менять, а после заново регулировать все окно.
5. Заклинивание ручки – сначала следует смазать маслом поворотно-откидной узел сверху и обе петли, однако если не поможет, то полная ее замена.
6. Поломка оконной ручки – только менять.

Ручку также может заклинить из-за неправильного срабатывания блокиратора. Ничего подтягивать и откручивать здесь не надо. Требуется лишь отвести на торце створки рычажок блокировочного механизма в исходное положение. Заклинившую фурнитуру должно освободить.

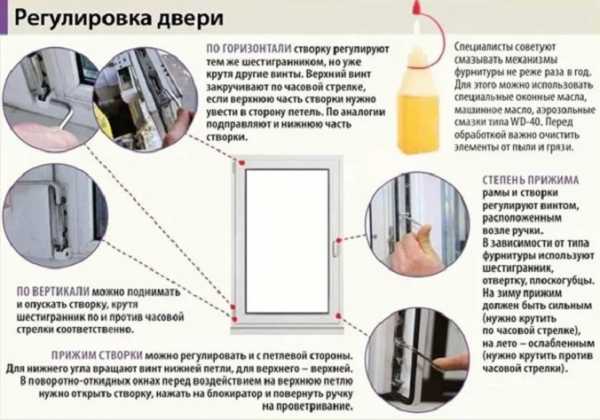

Рекомендации по регулировки пластиковой двери балконного блока

Заключение

Самому подрегулировать оконный блок несложно. Подробных видео материалов и инструкций от производителей по этой теме сейчас немало. Однако сезонная осенью/весной регулировка пластикового окна не всегда рекомендована. При затягивании цапф на зимний период уплотнитель излишне сжимается и портится. Если в холода не дует, то лучше ничего не подтягивать. Пусть все остается как есть. Но если створка провисла и цепляется за раму, то взяться за шестигранный ключ или отвертку и подкрутить винты в петлях точно стоит.

Смотрите также видео как отрегулировать пластиковое окно:

Читайте про другие наши материалы:

sdelat-dom.ru

Как отрегулировать пластиковые окна своими руками

На данный момент пластиковые окна относятся к популярным продуктам для многих пользователей. Почти в каждой квартире установлены ПВХ окна хотя бы в одной комнате. В процессе эксплуатации могут появиться различные неполадки. Например, может не поворачиваться ручка, окна могут заедать или появляются иные проблемы, связанные с закрытием и открытием окон. Чтобы решить данные проблемы, нужно знать, как осуществляется регулировка пластиковых окон.

Пластиковые окна могут перестать правильно функционировать не только из-за длительного времени эксплуатации. Если учитывать среднее время службы окон (больше 15 лет), то у владельцев данных стеклопакетов вряд ли возникнут сложности. Но неполадки случаются, причем очень часто. Если отсутствует возможность вызвать мастера или вы не хотите лишний раз тратиться на ремонт, то можете самостоятельно сделать основные работы по регулировке ПВХ окна, которые позволят избавиться от большого числа проблем.

Из-за каких проблем и когда требуется регулировка

Осуществлять регулировку пластиковых окон своими руками требуется по мере необходимости. При возникновении определенной проблемы, нужно сразу искать эффективные способы для ее устранения. Даже если первоначальная «калибровка» сделана правильно, в дальнейшем могут появиться проблемы. Они связаны с деформацией крепежных элементов, неправильной техникой эксплуатации, нарушением герметичности, структурной целостности и т.д.

С помощью самостоятельной регулировки пластиковых окон можно устранить следующие проблемы:

• Ручка поворачивается с трудом или не поворачивается. Причина проблемы заключается в недостатке смазки или в опускании створки. Для решения проблемы нужно смазать все движущиеся элементы, затем снять заглушку. С помощью отвертки следует определить, где неправильный ход движущегося ролика. После определения проблемы нужно провести затягивание винта отверткой.
• Болтается ручка. С фурнитурой проблемы возникают постоянно. Они решаются за пару минут. Здесь располагается пластинка, которая находится под заглушкой. Она проворачивается на 90 градусов. Для решения проблемы нужно ее затянуть винтами с использованием подходящей отвертки.
• При отрывании средняя часть створки цепляет раму. Зачастую причина кроется в вертикальном или горизонтальном смещении створки. Ситуацию позволит разрешить калибровка подъема створки.
• Провисла нижняя часть створки, а при открывании задевает раму. Эта проблема достаточно распространена и проявляется в случаях, когда окна створки провисают. Решить эту проблему можно путем вертикальной или горизонтальной регулировки подъема створки.
• Продувание. В случаях, когда легкий сквозняк начинает ощущаться из-под утеплителя, необходимо самостоятельно сделать настройку прижима створки.

Если у вас не получается самостоятельно и точно понять причину, нужно обратиться за помощью к профессионалу. Лучше заплатить за незначительный ремонт, чем потом менять сломанные детали.

Регулировка ручек пластиковых окон

Необходимые для регулировки инструменты

Для самостоятельной регулировки пластиковых окон необходимо немного инструментов. При настройке используются:

• Пассатижи.
• Крестообразная отвертка с размером 3 или 4.
• Звездчатые и крестообразные насадки на отвертку (зачастую они должны иметь маркировку «ТХ» или «Т»).
• Набор шестигранников (в комплекте обязательно должен быть шестигранник на 4 мм).
• Обычное машинное масло и универсальный аэрозоль WD-40.

В основном применяется только шестигранник, в быту его называют мебельным ключом. Данный металлический небольшой шестиугольный стержень имеет Г-образную форму. Для удобного использования может иметь S-образную форму.

Звездчатые насадки нужны для работы с определенными моделями фурнитуры. Из-за этого лучше использовать несколько подобных насадок. Часто мастера крепят фурнитуру обычными шурупами с помощью крестообразной отвертки, поэтому она и понадобится для регулировки.

Процесс регулировки значительно упрощается в случае, когда нарушена работа раздвижных окон. В данном варианте все работы сводятся к тому, чтобы настроить роликовые каретки, которые предназначены для крепления створки.

Главные точки регулировки металлопластиковых окон

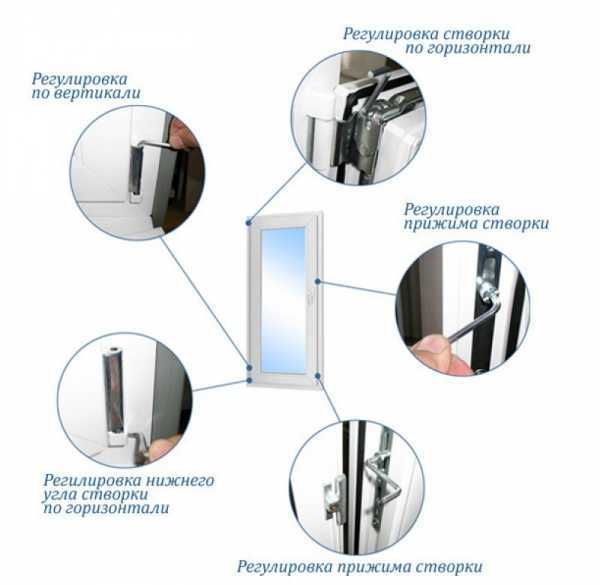

На окне всего существует 5 точек регулировок, которые позволяют сделать правильные настройки. Давайте рассмотрим, как регулировать пластиковые окна:

• Верхнюю часть створки регулируют в области верхней петли по горизонтали.
• Нижний угол створки в области нижней петли регулируется по горизонтали.
• Место настройки положения створки по вертикали располагается в нижней петле.
• В области эксцентриковой запорной цапфы осуществляется настройка силы прижима створки.
• Другой способ для регулировки силы прижима створки заключен в настройке нижней запорной цапфы.

При помощи вышеперечисленных точек можно произвести калибровку всех возможных положений окна. Всеми производителями используются стандартные модели окон, поэтому если ваши пластиковые стеклопакеты изготовлены не по индивидуальному заказу, в регулировке каждой точки никаких сложностей не будет.

Сразу после поиска данных точек, следует их проверить на отсутствие деформаций. Если деформации присутствуют, то нужно сразу обратиться к мастеру. Если будет обнаружен мусор, то следует его удалить и сделать повторную попытку того действия, которое ранее выполнялось с трудом.

Регулирование прижима створки окна к раме

Если используемые пластиковые окна не закрываются нормально, а к раме створки плотно не прижимаются, то требуется регулировка пластиковых окон своими руками.

Эта работа выполняется с помощью шестигранного ключа, который нужно поворачивать в одном из направлений:

• Вниз или вверх от рамы.
• Влево или вправо.
• Регулирование плотности прижима створки.

В некоторых случаях проблемы с закрытием окна случается из-за усадки дома. При осмотре окна нужно обращать внимание на эксцентрики, которые установлены по периметру и входят в состав оконной фурнитуры. Они будут двигаться и перемещаться за используемые прижимные площадки при попытке повернуть ручку.

Чтобы сориентироваться в степени прижима, необходимо обращать внимание на метки на эксцентриках. Если черточки указывают на сторону улицы, значит, прижим слабый, а если наоборот, то прижим слишком плотный.

Если прижимный механизм располагается в том же месте, что и петли, то регулировку делают с помощью отвертки или шестигранника. Выбор будет зависеть от устройства фурнитуры конструкции.

На глаз определить степень прижима оконной створки можно по тому, как расположен на ней язычок. Чем он больше выдвинут, тем выше степень прижима. Если шестигранник вращать против часовой стрелки, то будут снижены усилия створки.

В случаях, когда ни один вариант не позволяет прижать к раме створку, нужно вызвать квалифицированного специалиста, который данную проблему сможет решить быстрее.

Регулировка петель

Конструкции пластиковых окон в большинстве случаев форточкой не оснащаются. Процесс проветривания можно провести только после выставления створки в определенный режим.

Слишком большая щель между створкой и рамой при сильном холоде будет способствовать в помещении сильному охлаждению.

Требуется найти «золотую середину», чтобы зазор при проветривании был несколько меньшим. Поэтому можно сделать регулировку прижима оконных петель, чтобы отсутствовал сквозняк. Вначале следует определить место продува. Если данное место расположено около нижней петли, то необходим шестигранник. Нужно снять колпачок и по инструкции начать регулировку.

Створку необходимо выставить, ручку повернуть в режим проветривания и прижать верхнюю петлю. При закрытом окне нельзя добраться до винта, отвечающего за степень прижима петлей.

В некоторых оконных конструкциях имеются специальные блокираторы, отключающие возможность открытия окна. Если ручка болтается, то это только усугубит проблему.

Нужно слегка приподнять пластмассовую пластинку, расположенную рядом с основанием ручки, а затем повернуть ее на 90 градусов. После этого будут видны винты, которые при помощи отвертки нужно затянуть до упора.

Если ручка плохо поворачивается, то требуется смазать фурнитуру машинным маслом: эксцентрики, петли, прижимные механизмы.

Нужно как минимум 1 раз в год делать проверку фурнитуры и конструкции окна, даже если вас ничего не смущает в ее работе. Регулировка позволит быстро решить проблемы самостоятельно.

Зимний и летний режим

Пластиковые окна часто требуется отрегулировать на зиму. Именно зимой необходимо полная герметичность. Летом можно впустить немного свежего воздуха. Это получается с помощью регулировки плотности прижима створки. Все делается элементарно.

При регулировке фурнитуры следует помнить, что летнему режиму соответствует слабый прижим закрывания окон, а зимнему – сильный или стандартный. Если работы проводятся зимой, то вначале следует выставить стандартное положение и проверить, присутствует ли продувание. На новых ПВХ сразу пережимать резинки не стоит. В данном положении резиновый уплотнитель, установленный по периметру, сильно прижат. Со временем из-за этого он теряет эластичность.

Если сразу выставить максимальный уровень прижима, резина быстрее испортится. В результате, при очередном выставлении на пластиковых окнах зимнего положения, вы обнаружите резинку всю в трещинах, а из-под створки все равно будет дуть. Это означает, что необходимо менять уплотнитель. Это не очень сложный процесс, но будет требоваться больше времени.

Давайте выделим основные требования, чтобы ПВХ окна максимально длительное время прослужили в разные времена года:

• Регулировку своими руками выполняйте корректно, чтобы не пришлось ремонтировать пластиковое окно.
• Утеплители нужно заменять вовремя при износе.
• Летом ослабляйте прижим.
• В зимнем режиме фурнитуру не следует оставлять на весь год.

Очистка фурнитуры от скопившейся пыли

Регулировка фурнитуры и ремонт пластиковых окон связан с качественным уходом за конструкцией. Нужно обеспечивать глубокое очищение в труднодоступных местах от скопившейся грязи. Если своевременно не почистить окна, то рано или поздно снова придется их ремонтировать нарушившийся функционал из-за мусора. Процесс ремонта пластиковых окон очень трудоемкий из-за веса конструкции, поэтому данные работы лучше осуществлять с помощниками.

Для приведения в порядок элементов используют следующую схему регулировки:

• Створка снимается с петель, вбираются накладные элементы рамы.
• Вынимается верхняя ось.
• С нижних петель убирается створка.
• Аккуратно отставить ее в сторону.

Затем осматривается площадь створки, закрепленные шурупы на ней откручивают. Детали механизма следует хорошо промазать, желательно применять специализированные растворы, которые удобно наносить кистью. После завершения процедуры конструкцию нужно хорошо просушить с помощью холодного воздуха из фена на свежем воздухе. Смазку наносят на каждый движущий механизм, после чего фурнитуру собирают в обратном порядке, а затем устанавливают на исходное место. Не забудьте нанести смазку после регулировки пластиковых окон на каждую оконную петлю.

Технически несложно отрегулировать пластиковое окно. Достаточно использовать подробную инструкцию, а сами рекомендации выполнять в строгой поочередности.

Процесс регулировки оконной фурнитуры на пластиковых окнах может зависеть от компании-производителя. Имеются разновидности, которые регулируются отвертками, расположенными на стороне ручек. Их можно отрегулировать с помощью шестигранного ключа.

Настройка всех положений для точек регулировки может делаться даже при отсутствии опыта. Единственным требованием является соблюдение аккуратности. При неправильной калибровке пластиковое окно может перестать правильно функционировать, после чего придется вызывать мастера для проведения повторной настройки.

Видео о регулировке пластиковых окон



otlichnyjremont.ru

Регулировка фурнитуры, перетягивание створки

В большинстве случаев створки при монтаже пластиковых окон приходится регулировать. Точнее, в регулировке нуждается фурнитура. Правильная регулировка окна должна обеспечить герметичное закрывание створки по всему периметру без заеданий механизма, а также гарантировать свободное закрывание, открывание и откидывание створки без задевания цапф за ответки или за раму. Кроме того, точно отрегулированный микролифт должен надёжно защищать створку от провисания. Для регулировки требуются угловой 6-гранный ключ на 4 мм и угловой ключ торкс Т15 (6-зубая звёздочка).

Начинаем с того, что пробуем просто захлопнуть створку (в смысле: прижать к раме, прикрыть, не поворачивая ручку). Если что-то мешает свободному захлопыванию, осматриваем сначала все ответки и цапфы напротив них, а особенно узел в нижней части импоста: откидная запорная планка на импосте + откидной запор на створке. Цапфы не должны задевать за ответные планки.

Устранение провисания створки

Наиболее типичная проблема — провисшая створка. Проявляется она в нижнем углу створки: откидной запор ударяется в низ запорной планки.

Первый способ решения данной проблемы — поднять створку выше, вкручивая вниз 6-гранником регулировочный винт в нижней петле створки:

Во время такой регулировки контролируем работу створки на откид: ножницы не должны цепляться за раму. Также проверяем прилегание резинки створки к раме по нижнему краю, особенно по углам (резинка нигде не должна подняться выше края профиля, чтобы не нарушалась герметичность закрывания). Если данная мера не устраняет проблему или порождает другую (ножницы начинают цепляться за раму при откидывании), можно попробовать следующий способ регулировки.

Этот способ заключается в том, что створку нужно немного повернуть относительно её центральной точки. Если створка правая, то толкаем верх вправо, а низ влево: Если створка левая, то толкаем верх влево, а низ вправо: Такая регулировка осуществляется вращением горизонтальных винтов в нижней и верхней петле. Снизу 6-гранником вращается горизонтальная ось петли, вставить ключ в которую можно как с правого торца: так и с левого торца при распахнутой створке: Сверху 6-гранником вращается регулировочный винт в торце верхней шины ножниц, добраться до которого можно, распахнув створку:

Третий, самый радикальный способ устранения провисания — перетянуть створку по диагонали с помощью рихтовочных пластин. Чтобы понять суть метода, необходимо разобраться, каким образом рама створки защищена от провисания. Секрет заключается в хитрой схеме установки распорных рихтовочных пластин между стеклопакетом и рамой створки.

Как видите, пластины ставятся в районе нижней петли (3, 4) и в диагонально противоположном верхнем углу створки (1, 2) по принципу обычной калитки, в отличие от которой в створке роль диагональной распорки выполняет стеклопакет, туго распёртый в двух углах рихтовочными пластинами. Представьте, что свободный край створки (левый на рисунке), стремясь опуститься вниз под действием собственного веса, давит через пластины на верхний угол стеклопакета. Это усилие передаётся через пакет по диагонали на нижний угол створки, удерживаемый петлёй за оконную раму. Таким образом нависающий край створки получает жёсткую опору (в данном примере — в правом нижнем углу), не дающую ему провиснуть. Конечно, если бы не дополнительные боковые распорки, стеклопакет мог просто развернуться внутри рамы, и створка всё-равно бы провисла. Поэтому наличие пластин во всех четырёх указанных на схеме местах обязательно.

Все остальные точки установки рихтовочных пластин в створке имеют уже другой смысл:

• средние-боковые (6, 7) предотвращают прогибание боковых профилей внутрь, из-за чего боковые цапфы со временем начали бы проскакивать мимо ответок, а микролифт — мимо планки приподнимателя;
• вторая нижняя (5) служит уже не опорой для стеклопакета, а дополнительным распирающим элементом, предотвращающим расшатывание растянутой створки.

Таким образом, чтобы приподнять нависающий край створки, необходимо увеличить толщину верхней (2) и/или нижней (4) пластины. Для этого, конечно, нужен набор пластин различной толщины, но если Вы не занимаетесь установкой окон постоянно, запаса разновеликих пластин у Вас может не оказаться. Тогда, возможно, подойдут 1-2 лишних пластины, наверняка оставшиеся после запакечивания глухаря (обычно остаются с верхней части). В крайнем случае придётся разрезать пополам парочку пластин из самой створки либо изготовить их из подручного материала.

Перетянуть створку можно, не снимая с рамы. Для этого снимаем все штапики, кроме бокового с петлевой стороны. Если снизу сборщики установили пластины под оба угла стеклопакета, то оставляем только ту, которая стоит около петли, а вторую (5) удаляем с помощью лопатки. Если верхняя (2) и нижняя (4) пластины стоят близко к середине профиля, «разгоняем» их ближе к углам вместе с вкладышами (на расстояние 5-7 сантиметров от углов стеклопакета). Поднимаем верхний угол створки с помощью лопатки, вставленной между пакетом и рамой рядом с пластиной 2, и добавляем к этой пластине дополнительную толщиной 2-3 мм, либо меняем старую пластину на более толстую (также с разницей на 2-3 мм). Обычно этого хватает. Чрезмерное (с запасом) перетягивание створки плохо тем, что:

• сильно бросается в глаза перекос створки, особенно заметный сверху и снизу по резинкам, идущим непараллельно рамке стеклопакета;
• может треснуть стеклопакет, упёршийся углом в металлический элемент крепления импоста, как, например, у балконной двери;
• чересчур задранную створку придётся опускать регулировкой нижней петли, из-за чего в ножницах верхняя и нижняя шины могут оказаться сильно разведены друг от друга в вертикальной плоскости, что приводит к самопроизвольному откидыванию створки в режиме «открыто».

После перетягивания створки пробуем прикрыть её, а также проверить работу на откид, придерживая стеклопакет. Возможно, теперь придётся даже немного опустить створку вниз регулировочным винтом нижней петли. Убедившись, что желаемый результат достигнут, устанавливаем штапики на место. Перед этим желательно (но не обязательно) вставить на место удалённой снизу пластины (5) другую, теперь уже меньшей толщины — по размеру зазора. Настоятельно рекомендую установить боковые пластины 6 и 7, даже если они не были установлены заводом — так Вы застрахуете себя от прогибания боковых профилей внутрь зимой. Эти две распорки подбираем толщиной в соответствии с имеющимся зазорами или чуть больше — главное, чтобы правильно работал микролифт и задняя (боковая) цапфа: микролифт должен при захлопывании створки свободно (без бокового трения) «вставать» на планку-приподниматель, не проскакивая мимо, а цапфа, аналогично, должна гарантированно заходить (также без бокового трения) за ответку при закрывании запора (ручка вниз), не соскакивая с неё. Напоминаю, что все рихтовочные пластины должны стоять так, чтобы ими подпирались все 3 стекла стеклопакета.

Противоположная провисанию проблема — чрезмерно задранная вверх створка. В этом случае цапфы при захлопывании будут ударяться о нижние концы ответных планок, и в первую очередь это проявится в нижнем узле (откидной запор — откидная запорная планка). Также возможно задевание ножниц за раму при переводе створки в режим проветривания и обратно. Чаще всего такая проблема решается простой регулировкой нижней петли (опускаем створку), реже — перетягивагием створки с заменой верхней и (или) нижней рихтовочных пластин на более тонкие.

Проверка работы каждого узла «цапфа — ответная планка»

Следующая возможная проблема — неправильное расположение одной или нескольких ответных планок (некачественная сборка). В этом случае некоторые цапфы при захлопывании створки будут цеплять «неправильные» ответки за нижний край или упираться в них, не давая створке захлопнуться. Иногда ответки оказываются прикрученными так, что цапфы даже не достают до них при запирании. Выход в подобных ситуациях — переставить «неправильные» ответные планки «правильно». Тут главное — определиться с направлением движения цапф при запирании и диапазоном их хода, после чего установить ответки впереди цапф (по направлению движения на запирание) на таком расстоянии, чтобы цапфы задвигались за ответки, но не упирались в их среднюю часть, иначе ограничится ход фурнитуры, и ручка не будет опускаться вниз до конца.

Спровоцировать две предыдущие проблемы или просто послужить помехой захлопыванию створки может микролифт-приподниматель. Этот подпружиненный рычажок регулируется по длине и изначально может быть выставлен излишне длинным, тогда при захлопывании створки он будет упираться в планку приподнимателя, выталкивая створку вверх. Также может оказаться чересчур высоко прикрученной сама планка приподнимателя напротив на импосте. Правильно отрегулированный микролифт должен при захлопывании вставать на нижний выступ планки с едва ощутимым сопротивлением. Тогда створка будет надёжно защищёна от провисания при запирании.

Для начала надо попробовать выставить микролифт на минимальную длину: ослабляем на нём ключом-звёздочкой стопорный винт, поднимаем нижнюю половину рычажка вверх до упора и затягиваем винт обратно.

Если этого окажется недостаточно, придётся переустановить ниже планку приподнимателя. Определить её правильное положение можно опытным путём. Но чтобы лишний раз не дырявить импост, лучше найти точное положение планки следующим образом: длину микролифта устанавливаем в начальное состояние (ослабляем винт, передвигаем нижнюю часть в среднее положение и затягиваем), затем подгибаем микролифт пальцем к раме (в положение вертикально вниз), и напротив риски на его корпусе ставим метку карандашом на импосте. На середине планки приподнимателя тоже имеется риска, которая должна совпадать со сделанной на импосте меткой. Остаётся совместить эту риску с меткой на импосте и прикрутить планку. Теперь можно окончательно отрегулировать высоту микролифта с помощью ключа: опытным путём подбираем такую длину этого рычажка, чтобы при плавном захлопывании створки легко ощущался её незначительный подъём. Вообще, окончательную регулировку микролифта лучше делать после того, как будут проведены все остальные регулировки створки и она будет свободно без заеданий работать на закрывание-открывание и откид.

Остаётся ещё раз проверить работу запоров по всему контуру створки. При поворачивании ручки вниз должен чётко ощущаться прижим створки к раме в районе каждой ответки. Наиболее частая проблема — отсутствие прижима на боковой ответке (ответках) с петлевой стороны. Если Вы точно уверены, что ответные планки в этом месте прикручены правильно, относительно цапф, то единственной причиной проблемы остаётся недоставание цапф до ответок в горизонтальном направлении, т.е. цапфы либо двигаются сбоку от ответок, либо цепляются за них самым краешком и затем соскакивают. Именно для избежания подобной ошибки на предыдущих этапах мы делали такие вещи, как поперечные распорки возле боковых анкеров и боковые распорки рихтовочными пластинами в створочной раме. Если этих мер оказалось недостаточно, то надо просто увеличить размер указанных распорок. Можно, конечно, попробовать «угнать» створку в сторону петель простой регулировкой петель 6-гранником, но тогда мы лишимся запаса хода створки для регулировки в будущем. Кстати, подобная проблема может случиться и со стороны ручки. Тогда микролифт будет проскакивать мимо планки приподнимателя и ручка попросту заблокируется, т.е. створка перестанет закрываться или зависнет в откинутом состоянии. Решение проблемы аналогичное — увеличение толщины боковых пластин в створке и (или) глухаре.

Регулировка прижима створки

Ещё один вид регулировки фурнитуры — летний и зимний прижим. Осуществляется он поворотом каждой цапфы вокруг оси с помощью плоскогубцев. Так как цапфы имеют форму овала, это позволяет менять степень прижима створки в зависимости от положения цапф: овал вертикально — минимальный (летний) прижим, овал горизонтально — максимальный (зимний прижим), овал под 45° — средний прижим (первоначальное заводское положение). На противовзломных цапфах, а также фурнитурах другого типа (не MACO) подобная регулировка может делаться иначе: цапфы поворачиваются не плоскогубцами, а 6-гранником или ключом Торкс, либо цапфы не вращаются вообще, а вместо этого 6-гранником регулируется наклон ответных планок. Кроме цапф и ответок, прижим можно регулировать также на нижней петле (звёздочкой спереди петли) и внутри ножниц в районе верхней петли.

По окончании регулировки на петли надеваются оставшиеся декоративные колпачки, а также снимается защитная плёнка с уличной стороны створки. Теперь можно переходить к последнему, не менее ответственному этапу — герметизации монтажного шва с попутной установкой подоконника.

Поделитесь с друзьями

oknosam.ru

Регулировка фурнитуры окон своими руками

Если вы решили, что пора отрегулировать ваши пластиковые окна, не стоит сразу вызывать на дом мастера. Прочитав данную статью, вы вполне во всем можете спокойно разобраться и устранить причину неполадки.

Бывают случаи, когда даже недавно установленные ПВХ окна начали работать некорректно, поэтому их необходимо отрегулировать. Это понадобится, если после установки окна деформировались из-за влияния на них внешних факторов, либо произошла ошибка в процессе монтажа оконных конструкций. Более того, даже если очень аккуратно пользоваться окнами, они могут со временем начать клинить или плохо работать.

Различные неполадки, выявленные в процессе эксплуатации, будут отрицательно влиять на работу оконных конструкций, а также тепло- и гидроизоляционные свойства, а также на появление сквозняков. Если части окон неплотно прилегают друг к другу, то это является поводом появления шума извне, с чем зачастую прекрасно справлялись окна ПВХ. Чтобы окна вас радовали продолжительное время, нужно наладить фурнитуру окон ПВХ.

Когда следует производить регулировку

Регулировка фурнитуры окон ПВХ своими руками — это вполне несложная работа, которая под силу даже новичку. Нужно подобрать гаечный ключ от 4 до 6 мм и отрегулировать неровность закрывания. Часто встречающимися вариантами могут быть:

1. Если окна часто открывались и закрывались, наблюдаются случаи провисания створок, которые цепляют оконную раму. Чтобы выставить правильно окно, следует воспользоваться предназначенными винтами, специально предназначенными для регулировки. Для решения данного вопроса следует приподнять оконную створку и отрегулировать, используя горизонтальные и вертикальные элементы.
2. Бывают ситуации, когда оконные фрамуги смещаются в определенную сторону. Их можно выровнять, обратив внимание на петли, которые должны быть установлены в определенную сторону – правую или левую. Затем, отрегулировать положение строгой вертикальности, используя элементы для регулировки по вертикали и горизонтали.
3. Сквозняк. Чтобы добиться удовлетворительного прижима створки окна, следует подкрутить запорные цапфы, используя ключи, плоскогубцы, отвертку и так далее. Зачастую владельцы не устанавливают окна с форточками, но именно в зимний период просвежить помещение можно лишь, откидывая окно в режим проветривания. Если морозы сильные, то стандартная щель проветривания может быть большой. Посему, у большинства людей возникает необходимость использования проветривания не на полную мощь. Бывает ситуация, когда в зимний период чувствуется поступление холода извне через уплотнитель. Поэтому, чтобы избежать неприятных ситуаций, необходимо заблаговременно осуществлять ремонтные работы или регулировку окон. Часто бывает, когда верхняя створка окна отсутствует. Для этого используется специальный механизм, который дает возможность устанавливать оконную створку в положение проветривания или открытого окна.

Регулируем металлопластиковые окна по прижиму, высоте

Бывает такое, когда срабатывает блокировка, препятствующая осуществить данное действие, поэтому необходимо втиснуть выступающий язычок на замке ручки. Когда окна открыты, можно увидеть механизм в виде ножниц, он служит для поддержки оконной фрамуги. Применив гаечный ключ в виде шестигранника, отрегулируйте элементы для наладки, которые расположены вверху и внизу оконной рамы.

Иногда наблюдается, когда створка окна недостаточно прижата к оконной раме, значит необходимо произвести настройку прижимного механизма, к которому относятся цапфы и ответные планки. Так как цапфы должны быть расположены близко к уплотнителю, регулировку прижимных элементов нужно производить по периметру створки одинаково.

Замена ручек

В процессе регулирования ПВХ конструкций зачастую настройке подвергаются ручки. Если вы решили заменить ручку, необходимо повернуть пластину в месте крепления ручки и открутить винтовые крепления. Далее, вставить новую ручку, применив монтаж регулятора для открывания ПХВ окна.

Регулирование ручки

Случается, что при открытом положении окна происходит заклинивание ручки – это система блокировки. Она устанавливается во избежание поломки окна. Ставя окно в откидное положение, посредством быстрого или неправильного поворота ручки, может сработать блокировка.

Ручку следует регулировать, если осуществилось неправильное закрытие либо поворот. Но если механизм вышел из строя, ручку следует починить.

Если производитель — AUBI, заклинивание можно исправить. Во-первых, открытое окно должно быть в вертикальном положении. Найдите металлическую пластину, расположенную возле ручки, надавите, и, одновременно, поворачивайте ручку.

Еще существует регулировка оконной фурнитуры Roto на пластиковых окнах своими руками, а также Winkhaus, GU. Например, найдите маленький выступ и надавите на него так, чтобы он расположился параллельно уплотнителю. Если такой метод регулировки не подошел, нужно проверить соприкосновение системы блокировки и ответный механизм.

Регулировка ручек на окнах ПВХ

Случается, когда при температурном расширении блокировка не срабатывает. Для этого, откройте окно и найдите в оконной раме ответный элемент, за который цепляет блокиратор. Затем, открутите винты, установите пластиковую прокладку посреди рамы и ответного механизма. Таким образом, блокиратор сцепится с ответным элементом на раме.

Сложности при повороте ручки. Таких вариантов бывает множество – это провисшая створка, высохшая смазка. В последнем варианте лучше смазать весь механизм оконной системы. Если же со смазкой все нормально, следует произвести регулировку петель. Для этого, оконную створку нужно установить перпендикулярно оконной раме и осуществить регулировку верхней петли. Для регулировки верхней петли, следует подкрутить регуляторы, которые влияют на движущий механизм.

Открытие створки в двух режимах

Если открытие оконной фрамуги произошло одновременно в поворотном и откидном режиме, следует перевести ее в режим поворота (оставить вертикально, чтобы верхняя петля осталась прижатой).

В этот момент створка должна быть открытой. Далее, ручка переводится в горизонтальное положение (как при открытии окна). Если блокировка сработала, следует ее отключить, как упоминалось выше.

Сквозит через уплотнитель

Прежде, чем заняться заменой уплотнительного материала, полагая, что он прохудился, прижмите оконную створку к раме и проверьте, не дует ли из окна. Также следует выполнить вариант прижима, как указано выше. Случается, что цапфы не заходят за ответные элементы, поэтому, выкручиваются закрепляющие винты и переставляются несколько ниже.

Если эти решения вам не помогли, вызывайте мастера.

Монтаж пластин для рихтовки

Если в месте расположения петель сквозит, необходимо окно прижать к раме. Для этого нужно насадка вставляется в отверстие нижней петли и проворачивается. О том, как правильно регулируется механизм верхней петли на ножницах, описано выше.

Ножницы окон ПВХ — регулировка

Если вдруг профиль выгнулся, необходимо учесть все этапы монтажа: анкеры могли растянуть раму, а средний прижимной механизм перестать работать. Рихтовочные пластины не работают, так как упали или их вообще не установили. Их ставят посреди створки между стеклопакетом и профилем.

Если имеется гарантия, лучше обратиться на фирму, которая устанавливала оконную конструкцию. По истечении гарантии, конечно, лучше поставить пластины самостоятельно. За основу берется пластиковая полоска, идентична размеру стеклопакета.

Строительным шпателем отсоединяем штапик, заведя его в соединение между штапиком и профилем. Внизу вы увидите пластины для рихтовки между рамой и самой створкой. Закройте металлическую часть шпателя, используя пластмассовую подставку аккуратно во избежание повреждения стеклопакета. Стеклопакет лучше пододвинуть, используя шпатель, на 3 – 5 мм, после чего вставить пластины и вернуть стеклопакет на исходные позиции.

Проследите, чтобы пластмассовые пластины не давили на стекла самого стеклопакета во избежание растрескивания стекла.

Ремонтируем фурнитуру в старых ПВХ окнах

Не секрет, что по истечении времени фурнитура забивается пылью и грязью и начинает неправильно работать. Более того, некоторые в процессе ремонта помещения открывают окна и строительная пыль попадает не только на сами окна, но и забивает также фурнитуру, в результате чего она перестает нормально функционировать. В таком случае просто тряпочкой промыть фурнитуру не получится. Для этого можно заказать услуги профессионалов, которые вычистят все элементы для дальнейшего комфортного пользования. Конечно же, можно осуществить чистку и самому.

Регулировка верхней петли и ножниц окон ПВХ

Оконную створку и накладки нужно снять с обеих петель. С верхней петли выбейте ось, посредством удара сверху, а с нижней – выньте с помощью плоскогубцев. В этом деле лучше, если помощник будет придерживать тяжелую створку. После снятия створки с петли, следует уложить ее на стол. После чего снимается ручка.

Далее, по периметру оконной створки следует выкрутить шурупы, на которых закреплена фурнитура. После этого следует из паза достать механизмы, а дальше фурнитуру лучше переложить на стол. Используя кисточку, следует промыть каждый элемент, макая ее в ванночку с промывкой.

После промывки следует дождаться полного высыхания всех элементов. Можно воспользоваться дополнительно феном, велонасосом. После этого, смазку для окон, которой необходимо предварительно запастись, нужно смазать все детали, поддающиеся трению и передаточные элементы.

После, можно смело устанавливать фурнитуру на место, прикручивая шурупами, поставить ручку, смазать петли. Конечный этап – навешивание створки.

Меняем уплотнительный элемент

Зачастую уплотнительный материал для окон служит от пяти до десяти лет. Если же уплотнитель прохудился раньше времени, следует, конечно же, купить новый уплотнитель. Если производитель немецкий, то изделие будет служить от десяти до пятнадцати лет, если турецкий, то до пяти. Покупая уплотнитель, следует его тщательно проверить на наличие дефектов, а точнее их отсутствие.

Замена уплотнителя на окнах

Старое уплотнение следует вытащить из паза, который необходимо тщательно промыть и прочистить. После этого паз полностью промазывается клеем, после чего, уплотнитель необходимо завести в паз, не допуская сжимания и растяжения шнура.

Общие правила регулирования окон

Необходимо следить за положением створок в открытом и закрытом состоянии круглогодично. Летом створки лучше опускать для качественного теплообмена. Зимой, чтобы уберечь помещение от сквозняков и промерзания окон, следует добиться полного прилегания створок к оконной раме.

Регулировка оконной фурнитура окон ПВХ

После проведения всех регулировочных работ снова проверьте окна на исправность. Если вы придерживались инструкции, функции окна на открывание/закрывание будут работать легко, у них не будут образовываться зазоры, ну а прижимной уровень по периметру будет одинаковым.

Помимо всего прочего существует противовзломная фурнитура для пластиковых окон, которая убережет вас от проникновения грабителей, особенно если вы проживаете на нижних этажах. Она несколько дороже, и немного отличается от обычной фурнитуры на окна. У них имеются грибковидные цапфы, ответные планки изготавливаются из титана и стали, нижняя петля имеет защитный уголок, ручки усилены замком, а также наличие защитной пластины на поворотном механизме.

Регулировка цапф на пластиковых окон

Важно! Помните, что фурнитура имеет свойство изнашиваться, посему надежность крепления лучше проверять во избежание возникновения разбалтывания. Также очень хорошо будет смазка в виде профилактики, а также периодическая подтяжка всех крепежных элементов.

Если вы будете следить за своими окнами, ухаживать и осуществлять профилактические работы, ваши окна будут служить вам долго, сохраняя свои первозданные функциональные свойства.

zonabalkona.ru

Самостоятельная регулировка пластикового окна

При возникновении сквозняков, или же при смене времени года, жители современных квартир начинают задаваться вопросом — как отрегулировать пластиковое окно?

Для этих целей вовсе не обязательно вызывать мастера, ведь регулировка пластиковых окон своими руками — дело несложное, да и денег тратить на него, при наличии необходимых инструментов — вообще не придется.



Инструкция по удалению сквозняков

Пластиковые окна устроены так, что форточек они не имеют. Для проветривания помещения створку необходимо перевести в определенное положение.

В зимнее время щель между рамой и створкой может показаться слишком большой, ведь морозный воздух в большом количестве проходит в помещение.

Эту проблему можно ликвидировать, регулируя петли поворотно-запорного механизма.

На данном видео, наглядно показан данный процесс:

Вначале окно необходимо открыть в режим проветривания, после чего произвести прижим верхней петли. С наступлением весны следует вернуть прижим в прежнее состояние.

Случается, что воздух проходит сквозь щели закрытого окна.

Чтобы определить место, где проходит сквозняк, стоит поднести зажженную спичку к закрытому окну.

Там, где пламя будет колебаться, нужно проводить регулировку, при этом  регулировать нужно те петли, рядом с которыми был обнаружен сквозняк.

Устранить данную проблему можно двумя способами.

Первый — регулировка эксцентриков:

• их нужно сдвинуть по часовой стрелке;
• для поворота эксцентриков можно воспользоваться инструментами: гаечным ключом, плоскогубцами;
• эксцентрик не стоит поворачивать на большое расстояние, достаточно 1-2 мм;
• если будет необходимость, то створку можно ослабить, повернув эксцентрик против хода стрелки часов.

Процесс регулировки эксцентриков

Второй способ — устранение сквозняка путем корректировки специального прижимного механизма пластиковых окон.

На раме со стороны петель инструкция рекомендует найти прижимную пластину.

Ее нужно отрегулировать, поворачивая ключ по часовой стрелке. Язычок выдвигается, а створка прилегает к раме более плотно.

Регулировка режима «зима-лето»

Регулировка пластиковых окон в режим «зима-лето» легко проводится без помощи мастера. Для этого меняется положение цапф, ослабевая или усиливая прижим створки к раме окна.

Как выглядит цапфа?

Для удобства можно посмотреть обучающее видео:

Заводы, изготавливающие пластиковые оконные конструкции, предусматривают среднее положение цапфы.

Створка прижимается не очень плотно, но и не пропускает воздух с улицы в комнату в закрытом состоянии.

Переход окна в состояние «зима»

В зимний период времени необходимо максимальное прижатие створки к раме. Смена положения эксцентрика увеличит нагрузку на уплотнитель. Цапфа оттягивается немного на себя, перемещается вправо.

Разница между зимним и летним режимом

Расстояние от фурнитуры до ролика должно быть минимальным. Правильность установки можно проверить по насечке на ролике — она должна быть направлена к уплотнителю.

Стоит учесть, что окна, которые были установлены недавно, не рекомендуется переводить в «зимнее» положение.

Изменения поворотно-запорного механизма в течение зимы деформирует уплотнительный материал. Весной он может не восстановиться.

Переход в состояние «лето»

К середине весны устанавливается комфортная погода, ПВХ-окно следует перевести в летнее положение. Для этого оттягивается цапфа и перемещается влево. Правильно перевести ролик поможет насечка.

После перемещения цапфы она должна смотреть на ручку окна.

Виды положений цапф

После регулировки цапфы нагрузка на уплотнительный материал уменьшается, в результате приток воздуха с улицы увеличивается.

Подобное положение ролика рекомендуется для всех ПВХ окон: летом окно открывается и закрывается много раз, уплотнитель не должен испытывать большие нагрузки и деформации.

Устранение неполадок ручки пластикового окна

Когда возникает необходимость заменить ручку окна на новую, установить ограничитель, закрепить разболтавшуюся ручку — к специалисту обращаться вовсе не обязательно, ведь самостоятельно провести ремонт можно очень быстро.

Замена ручки

Не всегда ручку меняют по причине ее поломки. Маленькие детки могут своими силами самостоятельно открыть створку. В целях безопасности рекомендуется установить ручку со встроенным ограничителем.

Для замены ручки ее поворачивают в обратном направлении. Шурупы, которые находятся под ней, откручиваются, старая ручка вынимается и устанавливается новая.

Процесс замены ручек

При откручивании шурупов можно использовать отвертку.

Что делать если ручка заклинила?

Случается, что при резком повороте ручки окна вниз происходит ее заклинивание. Такая ситуация не является поломкой. Произошла блокировка ручки, чтобы исключить поломку окна.

Иногда блокировка происходит неожиданно, но звонить мастеру нет необходимости. Самому можно легко произвести ремонт ручки и вернуть ее в исходное положение.

Прежде чем предпринимать какие-либо действия, нужно определить, какая марка у фурнитуры. Она указана на запоре изделия.

На фурнитуре, на которой есть надпись «AUBI», стоит найти пластину из металла с пружиной. Пластину нужно прижать к уплотнительному материалу и повернуть ручку.

При этом важно соблюдать вертикальном положение створки. Отклонение под любым углом будет мешать ручке поворачиваться, так как сработает верхний блокиратор.

После приведения окна в вертикальное положение ручка с легкостью повернется и можно будет створку закрыть.

Видео-инструкция:

Если марка фурнитуры «Roto», «GU», другое, то рекомендуется найти язычок из металла, он располагается ниже ручки. На него нужно надавить, в результате чего он установится параллельно уплотнителю.

Ручка повернется в необходимое положение без усилий.

Блокиратор поворота

Если со временем окно деформировалось в результате температурного режима, то язычок может не доставать до ответного элемента. В результате ручка не повернется.

С помощью отвертки нужно открутить винты ответного элемента, подложить любой материал (кусочек пластика, шуруп) между рамой и блокиратором.

Сцепление «ответки» с блокиратором увеличится — ручка сразу повернется.

Ручку тяжело поворачивать

Причиной трудного поворота ручки может быть высохшая смазка. В любом специализированном магазине необходимо приобрести проникающую смазку.

Место смазки фурнитуры

На баллон со средством устанавливается трубочка, и смазываются все элементы фурнитуры. После таких несложных операций ручка будет поворачиваться легко.

Регулировка окна по горизонтали и вертикали

Ухудшение работы фурнитуры может быть связано с перекосом створки по отношению к раме.

Регулировка пластиковых окон по вертикали, горизонтали проводится самостоятельно.

Как отрегулировать по горизонтали?

Механизмы окна могут плохо функционировать, так как окно просело по высоте и не закрывается. Горизонтально отрегулировать окно возможно на оконных петлях.

На верхней петле надо найти отверстия, куда вставляется специальное устройство — ключ-шестигранник.

При открытом положении створки ключ рекомендовано поворачивать по направлению хода стрелки часов.

В результате таких действий створка отодвинется от петли, а нижняя часть опустится. Смазка фурнитуры не должна быть высохшей.

При закрытом окне так же можно отрегулировать навес снизу. В этом случае все действия должны производиться снаружи окна. Смещать створку допускается не более чем на 1-2 мм.

Инструкция, как произвести подобные действия, содержится в видео уроках.

Как производится регулировка по вертикали?

Отрегулировать окно по вертикали можно путем корректировки навесной петли, которая располагается внизу. Вначале необходимо открыть колпачок петли.

Шестигранным ключом выполнить вращения по направлению движения часовой стрелки, если створку нужно поднять. Движение против хода стрелки часов раму опустит.

Допускается сдвиг рамы не более чем на 1-2 мм.

Как отрегулировать пластиковые двери?

Пластиковые двери пользуются такой же популярностью, как и ПВХ окна. Но в процессе эксплуатации их необходимо ремонтировать. Инструкции, представленные в видео уроках, помогут справиться со всеми сложностями.

Регулировка дверей по горизонтали

Если дверное полотно цепляется за порог или в верхней части дверной коробки, то значит пришло время отрегулировать ее по горизонтали.

Для этого дверь прижимается к петельной части и подтягивается самый длинный регулировочный болт.

Дверь нужно смещать до того момента, пока полотно не примет горизонтальное положение относительно пола и верхней части дверной коробки. Смазка петли должна быть свежей.

Регулировка дверей по вертикали

Если по всей длине полотна оно цепляется за пол, скорее всего, дверь опустилась и ее необходимо поднять. Такой дефект происходит вследствие неправильной установки или в результате температурного влияния.

Обучающее видео:

Нужно найти винт, который расположен вертикально на нижнем торце фурнитуры. Чтобы поднять дверь, винт нужно немного подтянуть.

Как изменить плотность прижима?

Чтобы увеличить плотность прижима двери со стороны петель, необходимо отрегулировать третий винт петли.

Прижим двери со стороны ручки в некоторых моделях изделия регулируется путем поворота эксцентриков.

Они расположены сверху, снизу, посередине.

Если таковые отсутствуют, то ремонт дверей проводят путем поворота цапфы. По насечке можно судить, правильно ли проведены повороты или нет. Смазка должна присутствовать на всех механизмах.

ciscoexpo.ru

Регулировка прижима створки пластикового окна. Регулировка пластиковых окон поворотно откидной створки

ГлавнаяРазноеРегулировка пластиковых окон поворотно откидной створки

Регулировка прижима створки пластикового окна

Как отрегулировать пластиковые окна?

В наше время практически в каждой квартире установлены пластиковые окна. Но даже самые лучшие окна из ПВХ со временем начинают плохо закрываться. Естественный износ фурнитуры окон — не единственная причина их неудовлетворительного функционирования. Неполадки в работе пластиковых окон могут возникать и в результате некачественного монтажа.

Кроме того, в процессе эксплуатации пластикового окна проложенный по его периметру резиновый уплотнитель со временем утончается, а сам пластиковый профиль может слегка деформироваться под воздействием жарких лучей летнего солнца.

Чтобы устранить незначительные дефекты пластиковых окон, нет нужды вызывать мастера и полностью менять фурнитуру и уплотнитель. Мелкие неполадки вполне возможно исправить самостоятельно, не привлекая к работе специалистов. Для этого надо лишь обзавестись инструментом и ознакомиться с инструкцией по регулировке отдельных узлов пластиковых окон.

Как отрегулировать окна из ПВХ

Инструменты необходимые для регулирования

Для регулировки узлов запорной арматуры и оконных петель вам могут понадобиться

• «г»-образный шестигранный ключ № 4;
• шлицевая отвертка;
• крестообразная отвертка;
• пассатижи;
• маленькая масленка с машинным маслом.

Основные узлы, поддающиеся регулировке

• Нижняя поворотная оконная петля – дает возможность осуществлять регулировку оконной створки по вертикали и регулировать ее нижний угол в горизонтальном направлении;
• Верхняя оконная петля, снабженная поворотно-откидным механизмом – позволяет регулировать верх оконной створки по горизонтали;
• Запорные цапфы, расположенные на торцевой части оконной створки по ее периметру – позволяют регулировать прижим оконной створки.

Общая инструкция по регулировке пластикового окна

Регулировка створки окна по горизонтали

Диапазон регулировки окна по горизонтали составляет плюс-минус 2 миллиметра. Регулировка окна по горизонтали производится «г»-образным шестигранным ключом. Осуществляют такую регулировку, изменяя расстояние между створкой и оконной петлей (верхней либо нижней).

1. Для регулировки верхней петли надо открыть окно и вставить шестигранный ключик в предназначенное для него отверстие, расположенное сбоку верхней петли.
2. Теперь следует слегка повернуть ключ в нужном направлении. При вращении ключа по часовой стрелке створка окна будет подтягиваться к верхней петле, следовательно противоположный нижний свободный угол оконной створки начнет приподниматься и, наоборот – вращая ключ против часовой стрелки, вы отпустите верхнюю часть створки и тем самым приспустите нижний угол.
3. Аналогичным образом регулируется и нижняя петля — подтягивая к ней створку, вы будете опускать нижний свободный угол, ослабляя притяжение – приподнимать его. Единственное отличие – нижнюю петлю можно отрегулировать и при закрытом окне.

Регулировка створки окна по вертикали

Регулировка окна по вертикали позволяет полностью приподнять или приспустить оконную створку максимум на два миллиметра. Для того чтобы это сделать, вам понадобится шестигранный ключик, о котором мы уже говорили выше.

1. Вертикальная регулировка оконной створки осуществляется за счет регулировки нижней поворотной петли.
2. Аккуратно снимите пластиковый кожух, скрывающий механизм навесной нижней петли. В верхнем торце петли найдите шестигранное отверстие и вставьте в него ключ. Поворачивая ключ по часовой стрелке, вы будете приподнимать створку, против часовой стрелки – опускать ее.

Регулировка прижима оконной створки

Для того чтобы отрегулировать степень прижима створки окна к оконной раме, нужно изменить положение запорных цапф, расположенных на торцах створки по ее периметру.

1. Откройте окно и вы увидите на торце металлические пластины с прорезями, из которых выступают короткие стальные цилиндры – это и есть запорные цапфы. Как правило, цапфы располагаются следующим образом — на нижней и верхней стороне оконной створки по одной цапфе, на боковых сторонах (там где находятся петли и оконная ручка) – по две. При закрывании окна цапфы заходят в пазы прижимных площадок, закрепленных в оконной раме, и после поворота оконной ручки разворачиваются и зацепляются за фигурные выступы, имеющиеся в пазах. Таким способом и обеспечивается надежный прижим оконной створки к раме. В зависимости от их конструкции цапфы можно прокручивать рожковым гаечным ключом, шлицевой отверткой или с помощью пассатижей.
2. Чтобы усилить прижим створки, цапфу нужно повернуть таким образом, чтобы ее наиболее выпуклая часть немного сместилась к резиновому уплотнителю, т. е. развернулась внутрь комнаты.
3. Вполне понятно, что для ослабления прижима цапфу следует поворачивать в обратном направлении – разворачивать ее выпуклостью в сторону улицы.
4. Ни в коем случае нельзя вращать цапфы на четверть оборота — поворачивать их следует всего лишь на несколько миллиметров в ту или другую сторону.

Регулировка прижима оконных петель

В окнах, снабженных откидными створками, есть возможность регулировать прижим верхней петли, оснащенной поворотно-откидным механизмом.

1. Для регулировки прижима верхней петли надо открыть окно в обычном режиме и при открытом настежь окне нажать на рычаг блокиратора, находящийся на торце верхней петли, и повернуть оконную ручку в положение «Проветривание». Делать это нужно вместе с помощником, так как в результате данной манипуляции верхний угол окна отсоединится от рамы и створка повиснет на одной нижней петле.
2. Пока ваш помощник будет придерживать окно, вы сможете добраться до головки болта, обеспечивающего прилегание верхнего угла оконной створки, и, слегка вращая его гаечным ключом, отрегулировать прижим.
3. Для регулировки прижима нижней оконной петли нужно плотно закрыть окно, снять с нижней петли пластиковую защиту и, вращая шестигранный болт, спрятанный в навесе, настроить прилегание оконной створки в нижнем углу со стороны петли.

Устранение других мелких дефектов

• Если окно закрывается со скрипом, а оконная ручка поворачивается с трудом, необходимо смазать машинным маслом все узлы запорной арматуры – петли, цапфы и прижимные площадки;
• Если же ручка разболталась, нужно всего лишь приподнять и повернуть на 90° прямоугольную декоративную пластинку, расположенную в основании ручки, и крестообразной отверткой затянуть два винта, крепящие ручку к окну.

Более подробно о способах регулировки оконной ручки и устранении неполадок в ее работе читайте в нашей статье Как отрегулировать окна. Если окна в вашем доме зимой сильно запотевают, прочтите нашу статью Потеют окна: что делать .

Как самостоятельно отрегулировать пластиковые окна

Пластиковое окно является конструкцией с очень широким функционалом. Благодаря современной фурнитуре они могут открываться во множестве разных режимов. Но такая конструкция является довольно сложной и может выйти из строя или начать работать неправильно.

Чтобы отремонтировать или правильно настроить их, применяется регулировка пластиковых окон. Именно в этой статье мы расскажем вам, как регулировать пвх окна и их составляющие самостоятельно.

Инструмент и основные места регулировки фурнитуры

Давайте вместе начнём разбирать процесс ремонта, решим какие знания нам будут необходимы и какой инструмент следует подготовить чтобы произвести ремонт и настройку фурнитуры.

Давайте начнём с инструмента:

• Ключ с шестью гранями, диаметром четыре миллиметра.
• Отвёрточные насадки звёздочка, имеющими маркировку Т и ТХ.
• Стандартные отвёртки крест номер три и четыре.
• Любую разновидность пассатижей или плоскогубцев.
• Аэрозольное масло ВД-40.

Для большинства работ вам потребуется только шестигранник, но существуют модели пластиковых окон, в который используются крепления под звёздочку. Хотя такие виды фурнитуры редкость, но всё же лучше иметь под рукой и такой инструмент. Для взаимодействия с креплениями фурнитуры вам понадобится крестовая отвёртка. Такой инструмент также понадобится для регулировки и закрепления ручки.

Хоть и оконная фурнитура довольно сложная, неисправности проявляются в одних и тех же местах. Чтобы разобраться с вопросом как регулировать пластиковые окна самостоятельно следует знать точки в которых чаще всего случается поломка.

Их не очень много, давайте разберём, какие места следует изучить:

• Петли, на которых окно держится.
• Прижимные механизмы створки. Их в конструкции несколько и отвечают они за определённый участок окна.
• Ручка с помощью которой закрывается, и производиться переключение режимов стеклопакета.

Регулируем прижим пвх створки к раме

В процессе использования уплотнитель начинает терять свою толщину, из-за чего пластиковое окно стаёт менее герметичным и пропускает небольшие потоки воздуха. Также продушины могут появиться вследствие деформации материалом при т

xn——6kcbbajywdipdcf3bggdl8bw5s.xn--p1ai
