Регулятор давления воды в системе водоснабжения в квартире фото – принцип работы, виды, правила монтажа, цены, производители

Регулятор давления воды — советы по подбору устройства и манометра для него (90 фото)

В быту очень важно уделить внимание сантехническим системам и приборам. Среди них на особом месте стоит регулятор давления воды в системе водоснабжения. С его помощью можно предотвратить риск скачков давления воды в централизованных водопроводах, что подчас может привести к протечкам и выходу различных приборов из строя.

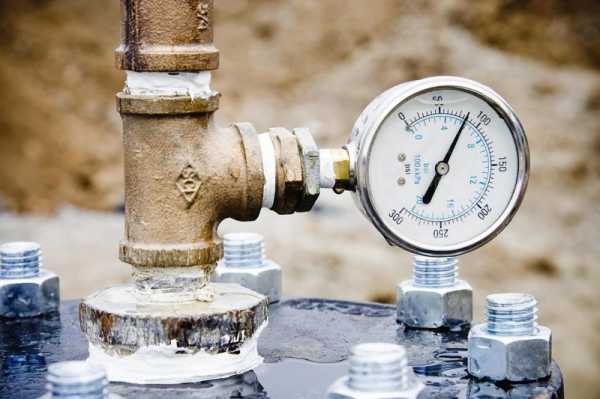

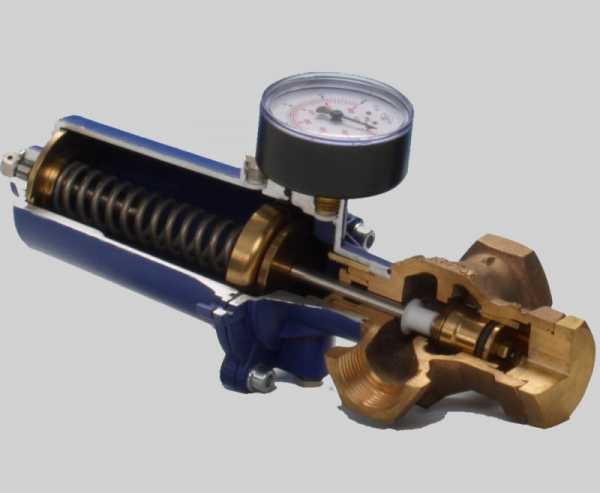

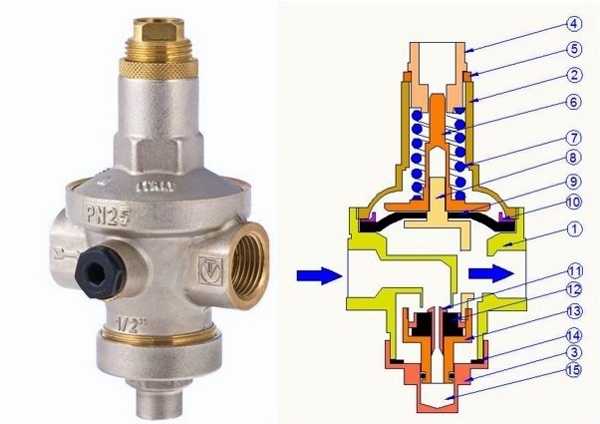

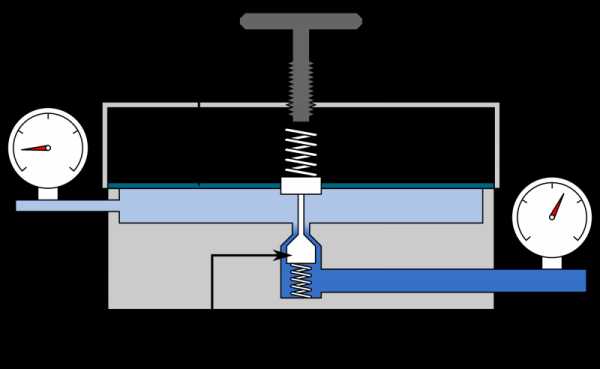

Как устроен и работает прибор

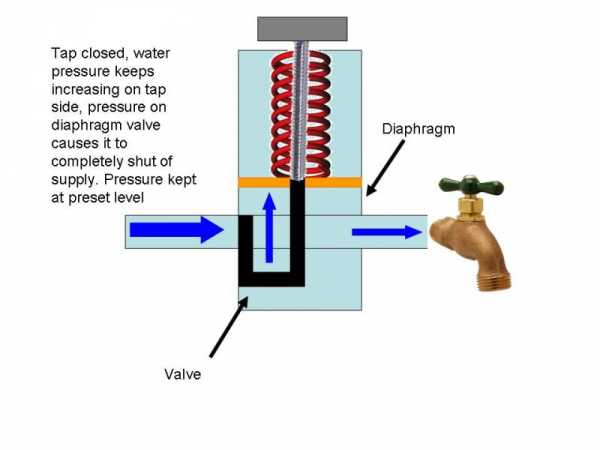

Принцип работы регулятора чрезвычайно прост. Движение клапана производится при помощи энергии, передающейся от жидкости. Напор воды оказывает влияние на мембрану клапана, а трубопроводная система стремится устранить это воздействие. Затвор находится в равновесии благодаря установленной на поверхности приспособления пружине.

Если давление повышается, то происходит воздействие воды на мембрану, что приводит к сжатию пружины. В это время наблюдается движение клапановой тарелки к началу седла, способствуя уменьшению проходного сечения в системе, вследствие чего наблюдается снижение давления на выходе водного потока из регуляторного прибора.

Если уменьшился входной напор воды, то клапан откроется и увеличится водный поток в водопроводе.

Регуляторы высоконадёжны и неприхотливы в эксплуатации. Регулировка регулятора давления воды происходит просто, при этом не требуется подключаться к энергетическим источникам. Да и технически обслужить прибор легко и просто.

Для чего необходим прибор

При установке регулятора хозяевами квартир решаются задачи:

• Защищаются трубопроводы и подключённые к ним устройства от скачков водного давления в системе. В магистрали очень большой уровень давления, если его не стабилизировать, то это может привести к протечкам и выходу из строя различных бытовых приборов: стиральных машин, термостатов, водонагревательных приборов и др.
• Позволяет защитить бытовые приборы и трубопроводы от удара гидравлики.
• Снижается давление на входе до требуемых показателей. При увеличении количества воды работа некоторых приспособлений происходит неправильно.
• Снижается потребление воды. В зависимости от величины напора вытекает жидкость из крана в течение определённого времени. Если уменьшить давление в системе, то происходит экономия большого количества кубических метров воды.
• На снижение скорости истечения воды оказывает влияние процесс разгерматизации.
• Если увеличить силу потока воды при входе в кран и смеситель, то они начинают шуметь и гудеть. При стабилизации давления до необходимых показателей, то это способствует полному устранению или уменьшению шума до нормальных показателей.

Итак, имея регулятор, можно снизить риск развития большого количества вредных явлений, которые возникают, если превышено давление в магистральной трубе.

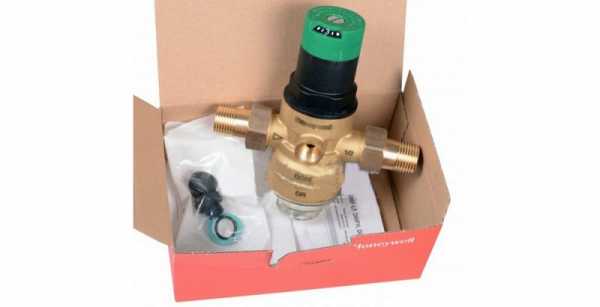

Выбираем устройство

Выбирая регулятор, следует внимательно отнестись к конструктивному исполнению устройства, его техническим характеристикам, материалам, которые применяются в его изготовлении.

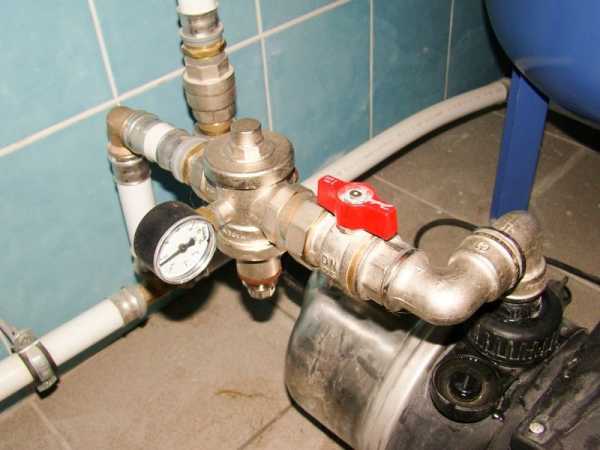

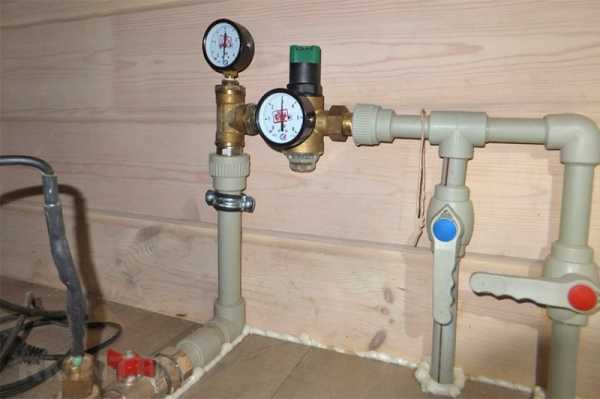

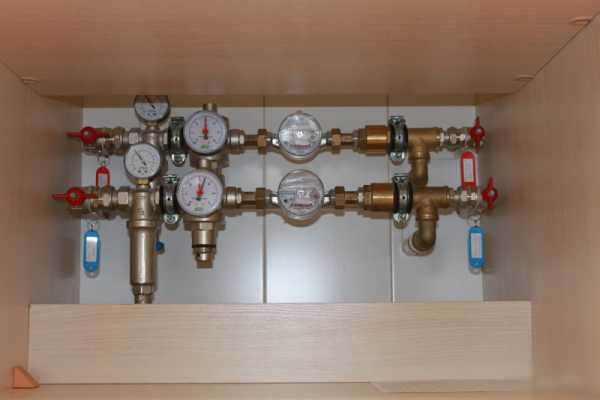

Установка и регулировка приспособления

Устанавливается регулятор сантехническим мастером, которого необходимо позвать из ЖЭКа. Но если у Вас есть определённые знания в этой сфере, можно установить прибор самостоятельно, не прибегая к помощи специалиста.

Для этого необходима покупка:

• регулирующего устройства, с помощью которого регулируется давление воды в системе;
• запорных шаровых краников;
• фильтры, с помощью которых очищается вода;
• разводных и газовых ключей, которые помогут произвести монтаж оборудования;
• уплотнительных материалов, необходимых для сокрытия самых незначительных зазоров.

Пошаговую инструкцию с фото, как установить регулятор давления воды, можно легко найти на просторах Интернета. В ней подробно описывается, что нужно делать на каждом из этапов монтажно-установочных работ.

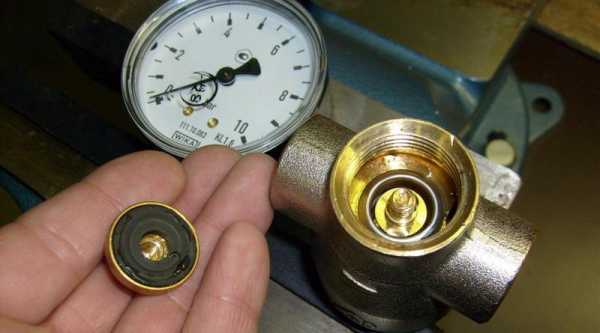

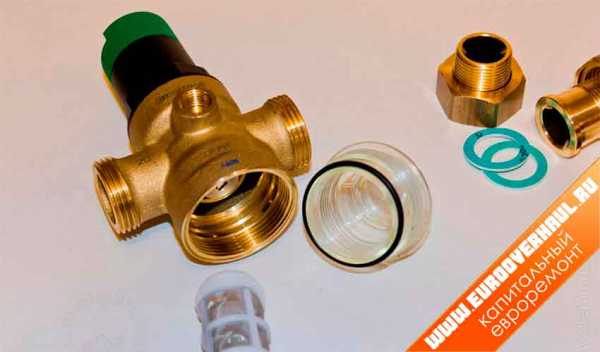

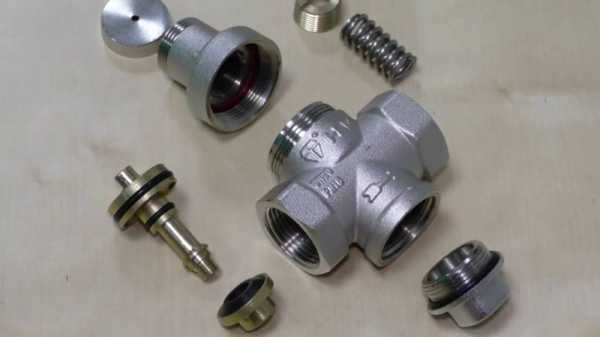

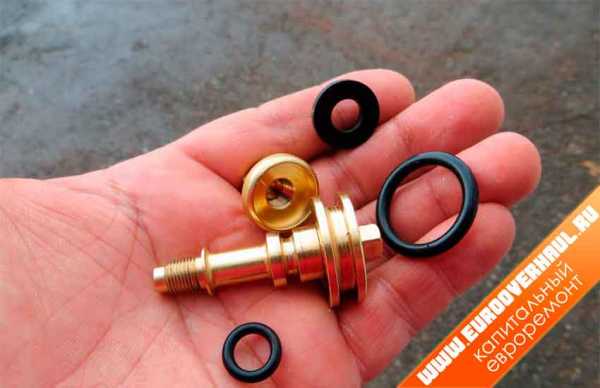

Проведение обслуживания и ремонтные работы

Мембранные регулирующие приспособления легко обслуживать. Можно прочитать инструкцию, в которой и прописано, как отрегулировать регулятор. Этот процесс очень лёгкий.

Если приспособление неисправно, то необходимо провести его демонтаж и разбор. Обычно выходят из строя уплотнительные прокладки, пружинки, шток и другие компоненты. Затем снова устанавливают и настраивают регулятор, после чего им снова будут выполняться все функции без сбоев.

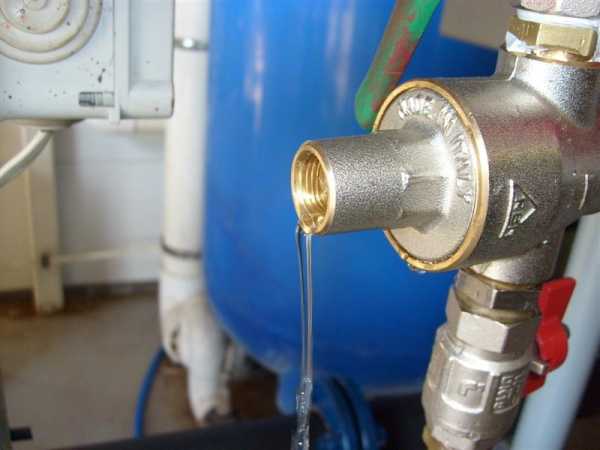

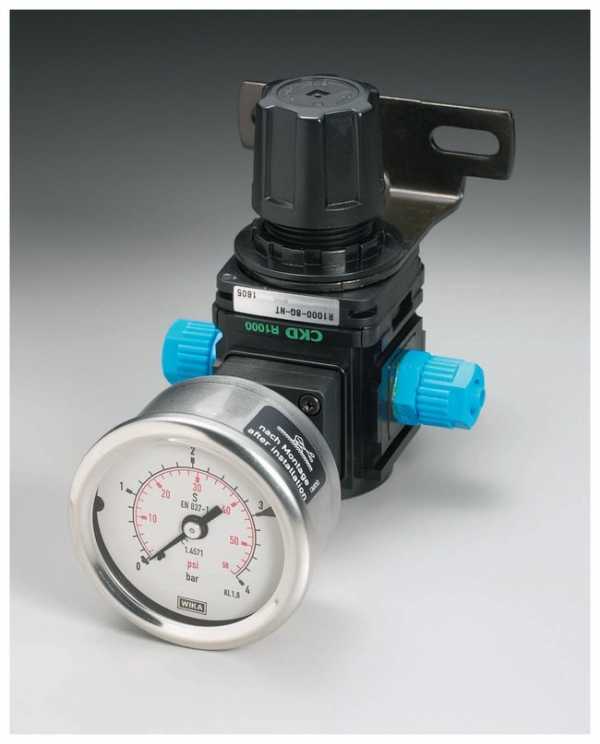

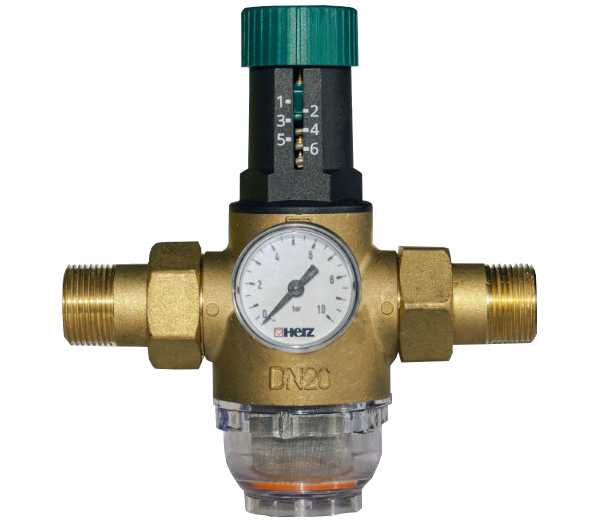

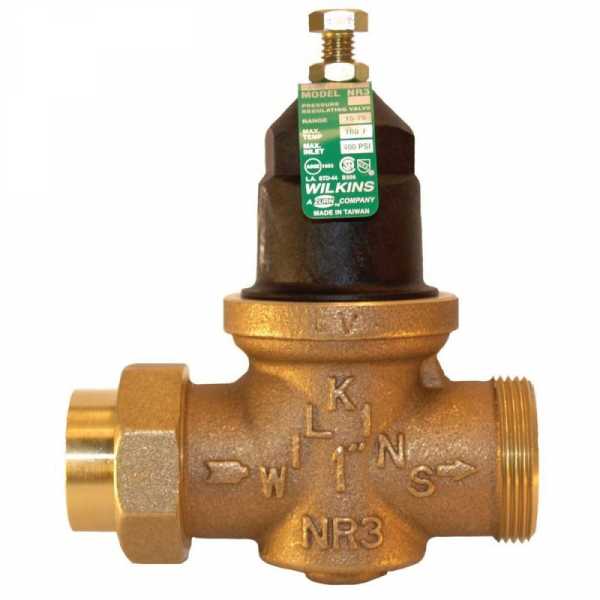

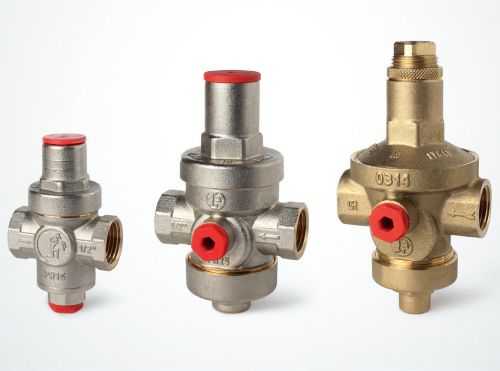

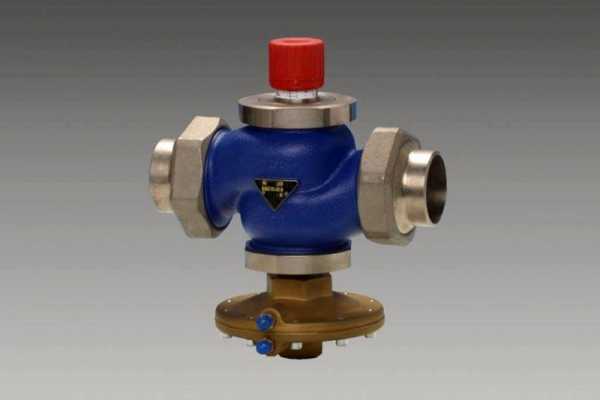

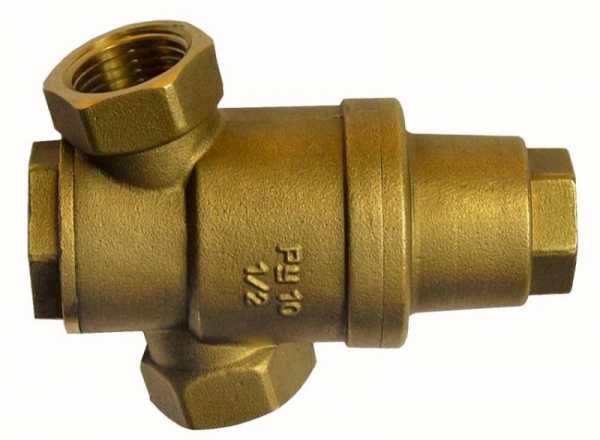

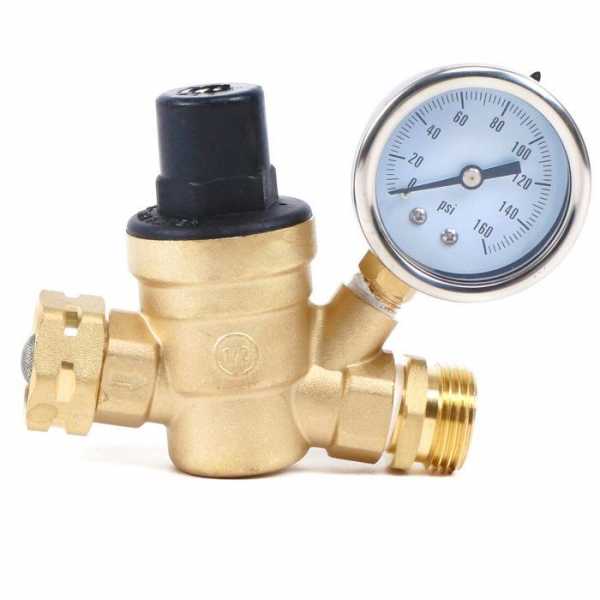

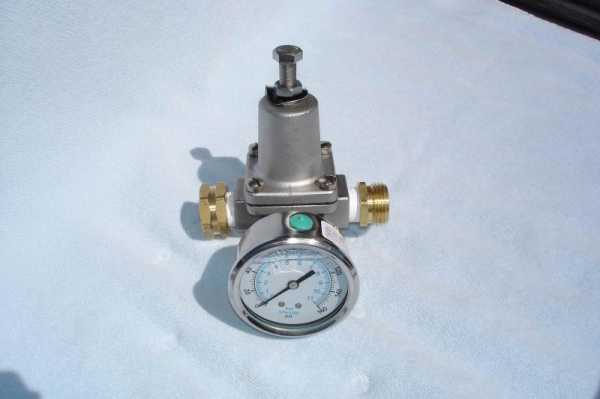

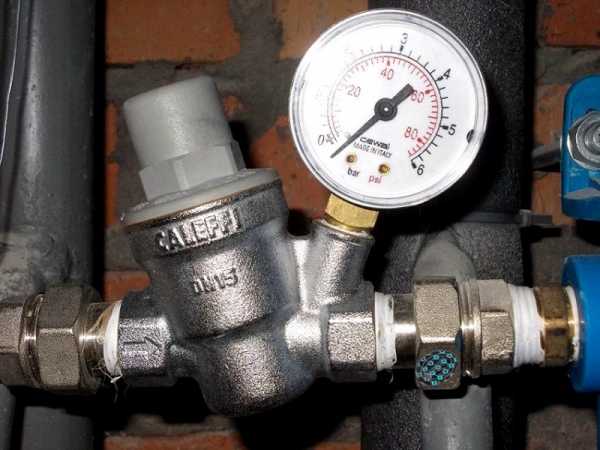

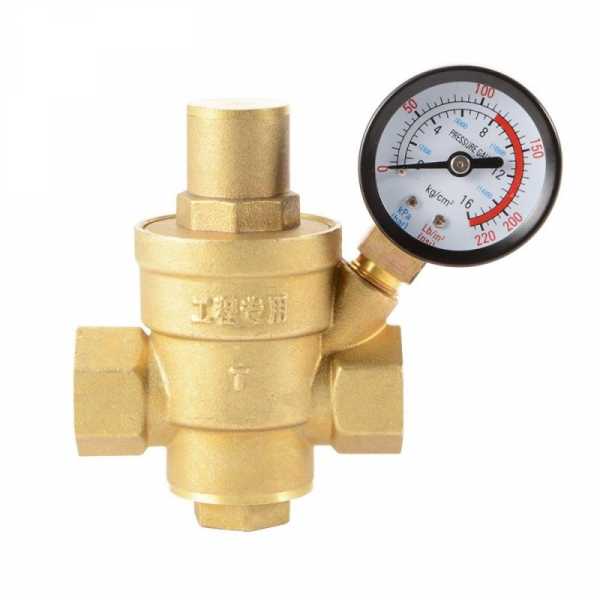

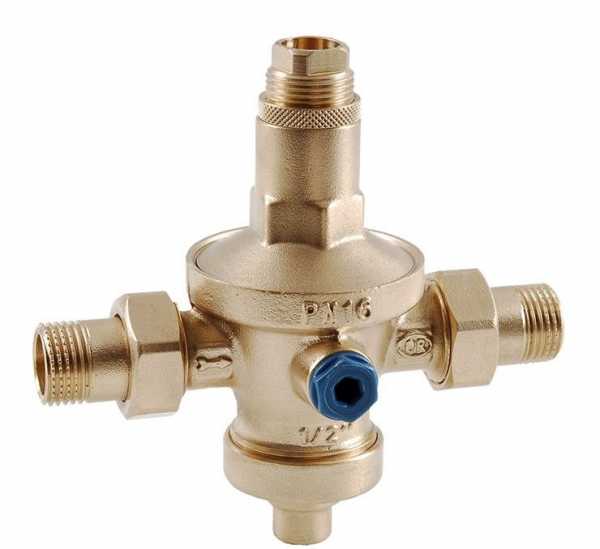

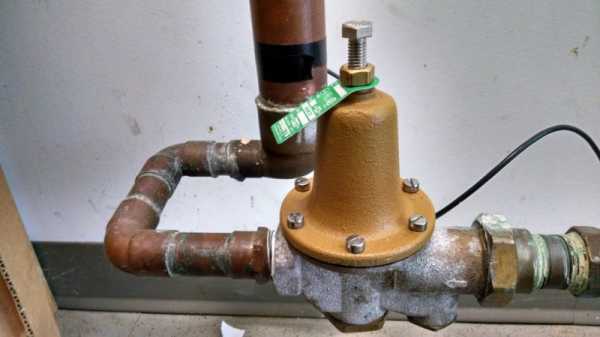

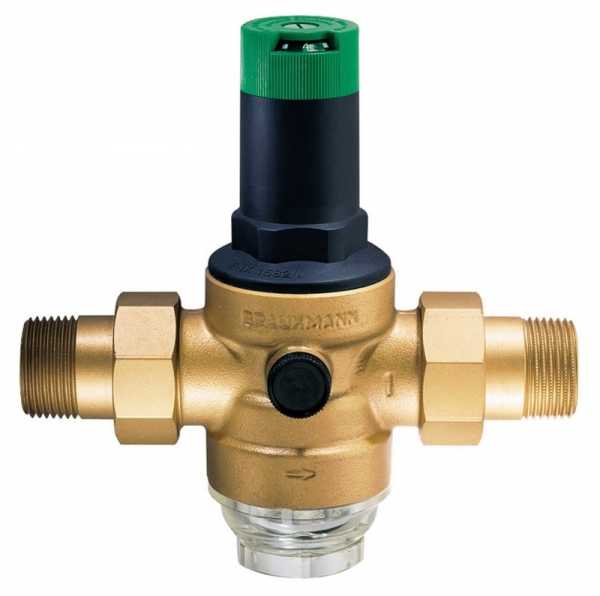

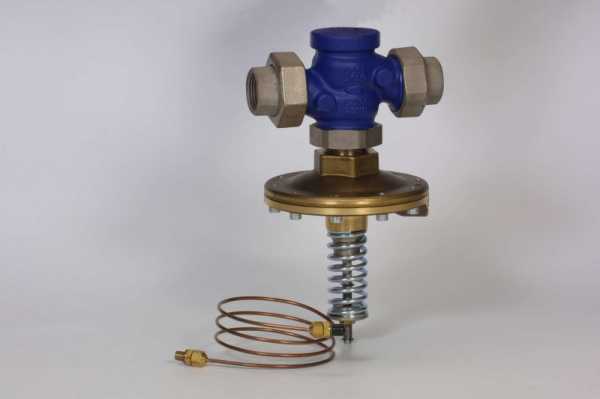

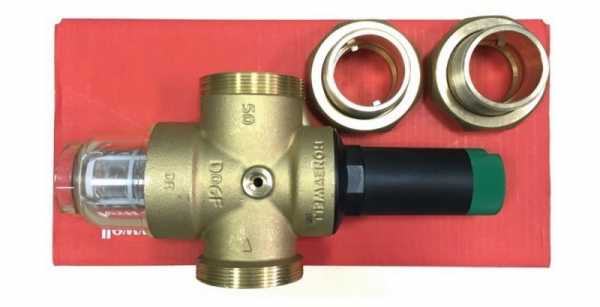

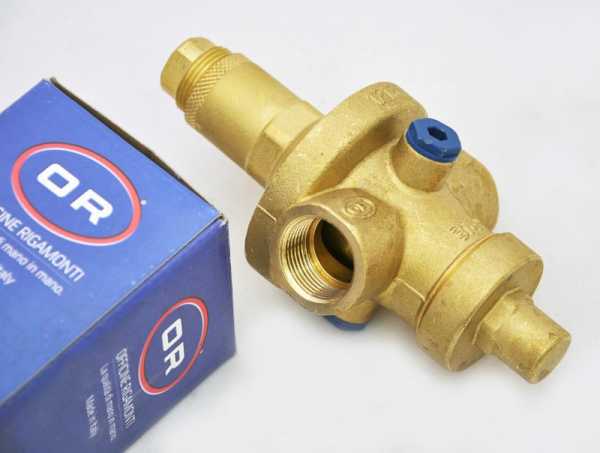

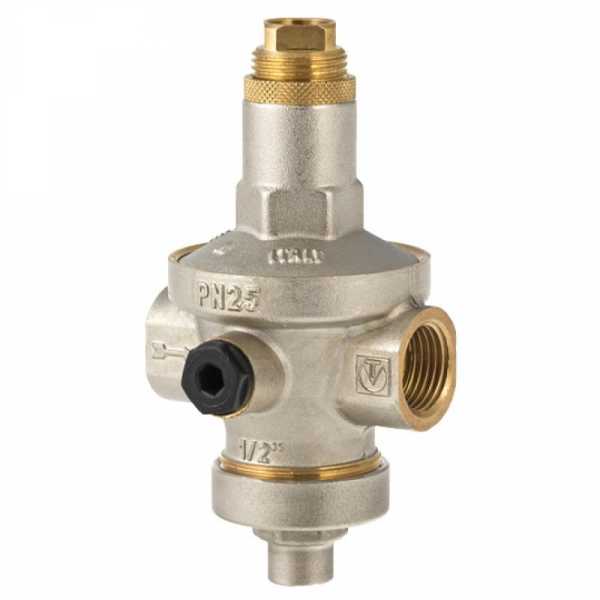

Фото регулятора давления воды

Также рекомендуем посетить:

mojdominfo.ru

как устроен и принцип действия

Эксплуатация бытовой сантехники требует ответственного подхода. Надежную работу обеспечит только выполнение всех рекомендаций производителя.

В большинстве случаев, в паспорте регламентируются оптимальные и предельные значения давления в водоводе. Для обеспечения требуемого режима эксплуатации необходима установка в магистраль регулятора давления воды.

В противном случае, перепады давления и гидроудары приведут к поломке оборудования и появлению протечек.

Регуляторы применяют в разнопрофильных сетях от бытовых до промышленных. Они встраиваются в разводку для орошения, пожаротушения, в системах водозаправочных станций.

Место для их расположения определяют на вводе в стояк или в здание, после насосного оборудования и узлов запорной арматуры.

Регулятор давления любого типа чувствителен к наличию загрязнений и механических примесей в воде. С целью повышения ресурса безотказной работы рекомендуется на входе установить фильтр для очистки воды.

Содержание

Описание регулятора
Принцип работы
Типы конструкций регуляторов
Существующие разновидности
Как настраивается регулятор давления

Описание регулятора

Регулятор давления воды устанавливается в системе водоснабжения с целью стабилизации входящего потока воды и недопущения критического уровня давления.

В основу работы регулятора положен принцип компенсации пружиной или мембраной предельного давления входящего потока. Это происходит за счет выравнивания усилий. Усилия пружины и диафрагмы вступают в противодействие.

В момент забора воды падает давление на выходе. Соответственно, снижается и давление на диафрагму. В результате клапан открывается.

Возрастание давления продолжается до тех пор, пока усилие диафрагмы и сила упругости пружины не будут уравновешены.

Давление на входе в клапан не влияет на открытие и закрытие пружинного клапана. Выходное давление сохраняется неизменным не смотря на перепады давления на входе.

Таким образом, удается поддерживать на выходе постоянное давление, что предохраняет внутренние коммуникации от гидроударов и перегрузок. Особенно актуальны перепады давления в сетях, питающихся от насоса.

Металлический корпус устройства имеет два резьбовых выхода для подсоединения к водопроводной системе. В некоторых моделях предусмотрен манометр, отображающий давление в системе. В таких конструкциях также предусмотрен винт регулировки для настройки предельного давления.

Преимущества использования регуляторов давления:

• Всегда стабильный напор воды на выходе не зависимо от магистрального давления
• Отсутствие шума, производимого большим напором воды
• Снижение расхода
• оберегает внутреннюю сеть от гидроударов
• Надежная и безопасная работа оборудования, подключенного к водопроводной сети

Принцип работы

Принцип действия регулятора давления может быть:

Обеспечивает постоянное регулирование потока воды. Устанавливается в промышленности и на крупных магистралях.

Предназначен для сетей неравномерного потребления воды. Используется в квартирах и частных домах.

Устройства классифицируются по месту действия:

• «До регулятора»

Они закрыты, когда нет давления и открываются в случае его возрастания на входе в устройство, тем самым ограничивая предельный показатель.

• «После регулятора»

Они открыты при отсутствии давления. В случае превышения предельного напора воды на выходе закрываются.

Устройства статического типа работают по принципу «после регулятора», то есть обеспечивают постоянство давления на выходе

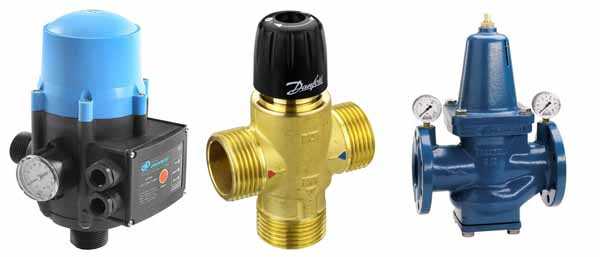

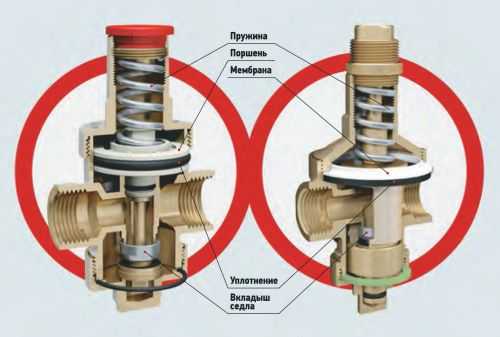

Типы конструкций регуляторов

Существует три конструктивных типа регуляторов:

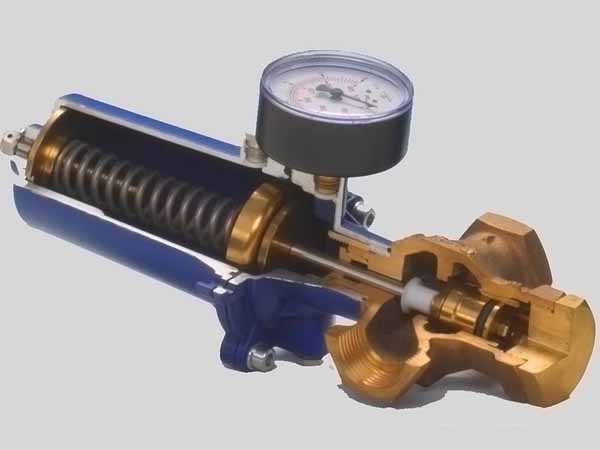

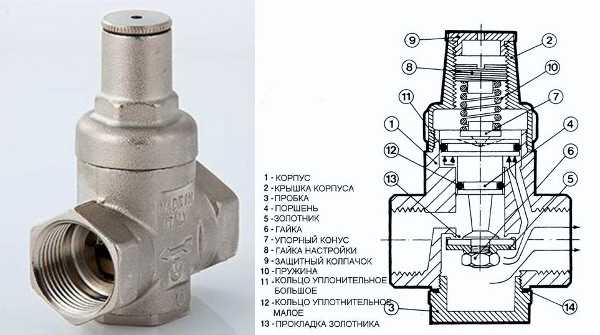

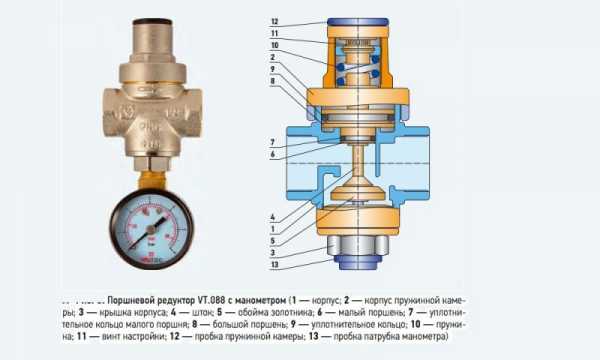

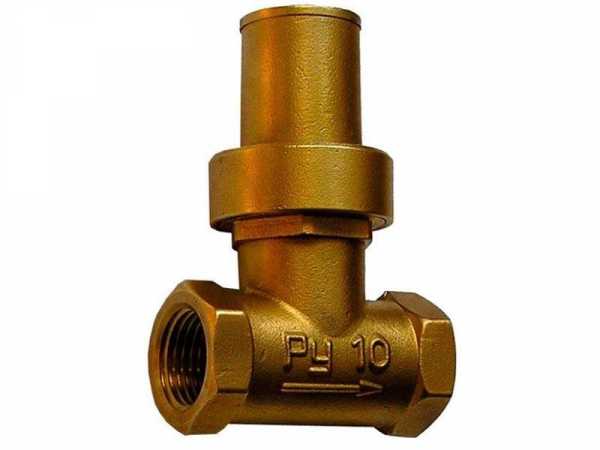

1. Поршневые

Отличаются простотой конструкции и низкой ценой, поэтому самые распространенные. Расположенный внутри подпружиненный поршень перекрывает проходное отверстие трубопровода. Так обеспечивается постоянство давления на выходе. Диапазон регулирования находится в пределах 1-5 атм.

Поршень не изнашивается, что значительно увеличивает срок эксплуатации такого устройства.

Недостатком конструкции данного типа является движущийся поршень, для которого нужна подача на входе только фильтрованной воды. Вторым недостатком считается быстрый износ подвижных частей, ограничивающих максимальный поток воды.

Возможно появление коррозии на внутренних поверхностях.

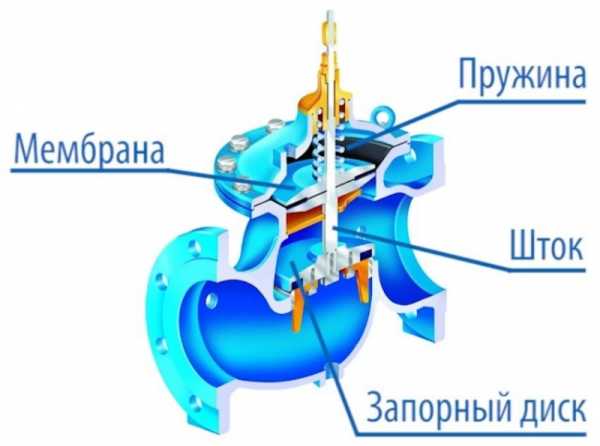

2. Мембранные

Регулирование потока происходит за счет действия подпружиненной мембраны, находящейся в отдельной, изолированной камере. Мембрана открывает и закрывает регулировочный клапан.

Внутренняя полость делится мембраной на две зоны. Одна контактирует с водой, а другая хорошо изолирована. Благодаря этому грязная вода не поступает через слой мембраны.

Конструкция надежна и неприхотлива. Мембранный регулятор имеет защиту от ржавения внутри. При правильной эксплуатации обслуживание не требуется.

Характеризуется широкой зоной регулирования давления и пропорциональностью. Возможно управление скоростью потока от 0,5 до 3 м³/час.

Недостатком является появление на мембране через определенный период эксплуатации трещин, разрывов и расслоения. Следовательно, нужен регулярный контроль состояния мембраны.

Имеет более высокую стоимость.

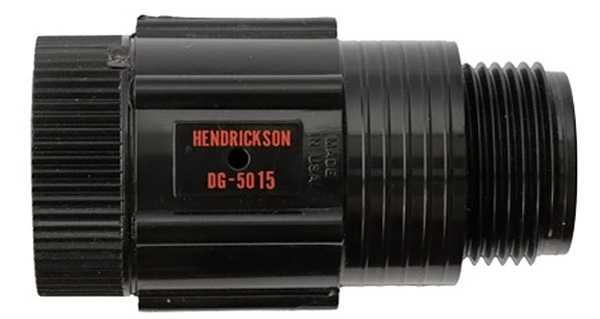

3. Проточные

Лабиринт в средине корпуса позволяет осуществлять динамическую регулировку давления. Скорость потока снижается при прохождении разделений и большого числа поворотов.

Регулятор устанавливается в сетях для орошения и полива. В нем нет перемещающихся механизмов, поэтому применяются детали из пластических материалов.

Перед регуляторами данного типа требуется дополнительная установка клапана или регулятора на входном участке. Рабочий диапазон регулирования у устройства – 0,5-3 атм.

Проточный регулятор отличается низкуюой стоимостью.

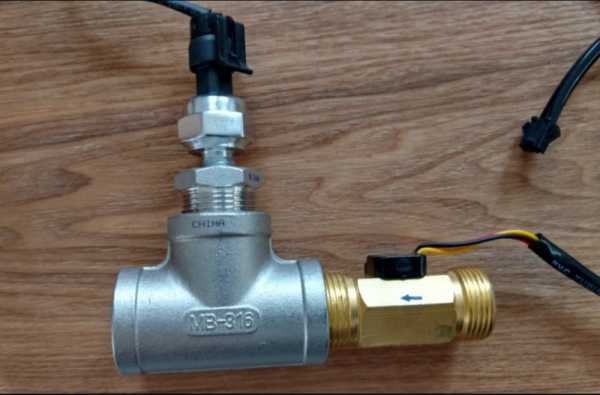

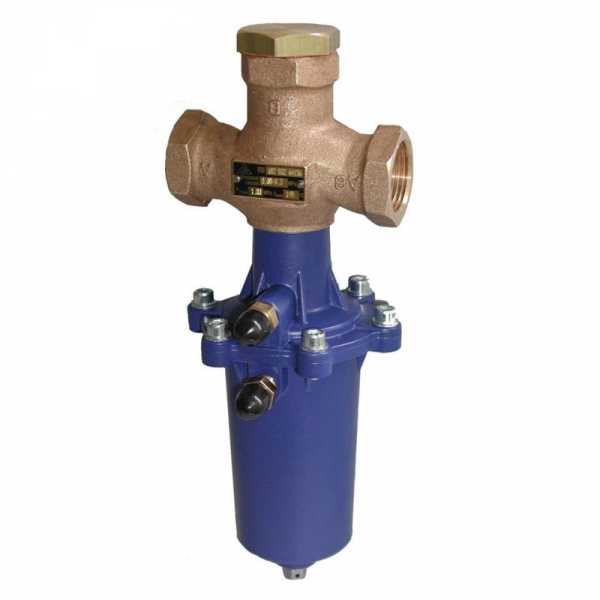

4. Электронные

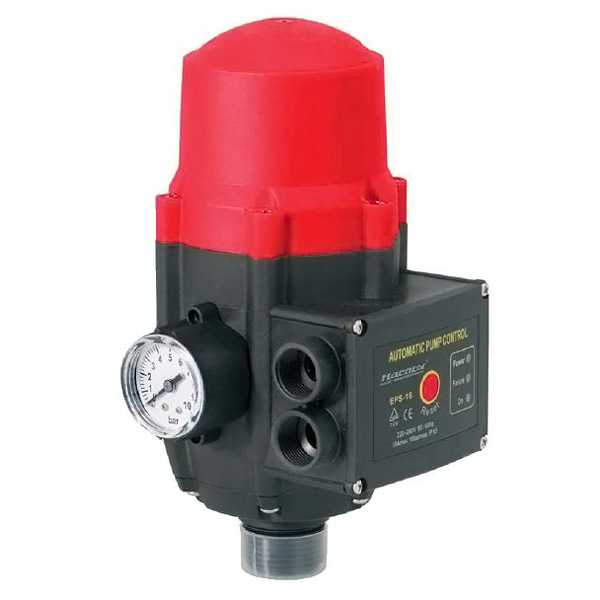

Электронный прибор обеспечивает включение насоса малой мощности в момент забора воды из сети.

Конструкция включает корпус, диафрагму, платы, разъемы для подсоединени. Регулятор оснащен датчиком для защиты от гидроудара и пуска насосного оборудования «в сухую».

Работает устройство бесшумно.

Электронное устройство следует монтировать до первой линии забора. Подводные патрубки обеспечивают удобное встраивание в магистраль трубопровода. Перед пуском насосную емкость заполняют водой.

Заводская настройка электронного регулятора соответствует значению 1,5 бар. Регулируют стартовое значение давления с помощью специальной отвертки, с учетом того, что номинальное значение должно превышать пусковое на 0,8 бар.

Рабочие параметры регуляторов:

• Максимальное предельное давление, обеспечивающее длительную эксплуатацию. Параметр регламентируется ГОСТ 26349-84.
• Значение номинального диаметра в соответствии с условным проходов=м водопроводной системы (ГОСТ 28338-89).
• Пропускная способность устройства, когда сохраняются установленные пределы регулирования, в м³/час.
• Рабочий диапазон регулирования.
• Температурный диапазон эксплуатации прибора, влияющий на возможность функционирования в магистралях отопления и подачи горячей воды, а также при низких температурах воздуха.

Существующие разновидности

Регулятор давления применяется в различных сферах хозяйства и в промышленности, поэтому классифицируется по многим параметрам.

1. Производительность

• Бытовые, до 3 м³/час
• Коммерческие, от3 до 15 м³/час
• Промышленные, свыше 15 м³/час

Для бытовых приборов, например, нагревательного бойлера, оптимальный выбор это бытовой регулятор.

2. По способу подключения

Существуют регуляторы с резьбовым и фланцевым исполнением. Резьбовое присоединение используется на трубопроводахс диаметром трубы 2” (50 мм). Фланцевое соединение применяется на крупных магистралях с большим сечением трубы.

3. Диапазон регулирования

• Широкий диапазон регулирования в пределах от 1,5 до 12 бар.
• Тонкая настройка в диапазоне от 0,5 до 2 бар.

4. В зависимости от предельного входного давления

• Для водопроводных систем до 16 бар
• Для систем до 25 бар

5. По предельно допустимой температуре рабочей жидкости

• Для холодной воды с температурой до +40°
• Для горячей воды с температурой до +70°

6. По типу установленного фильтрующего элемента

• Сетки с различным размером ячеек: мельче и крупнее
• Колбовый фильтр тонкой очистки

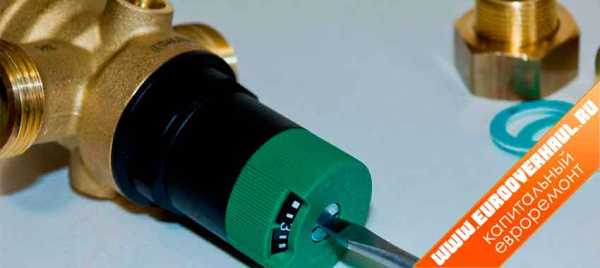

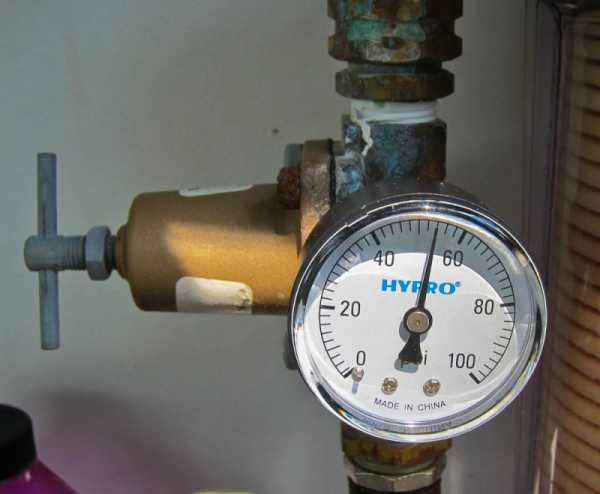

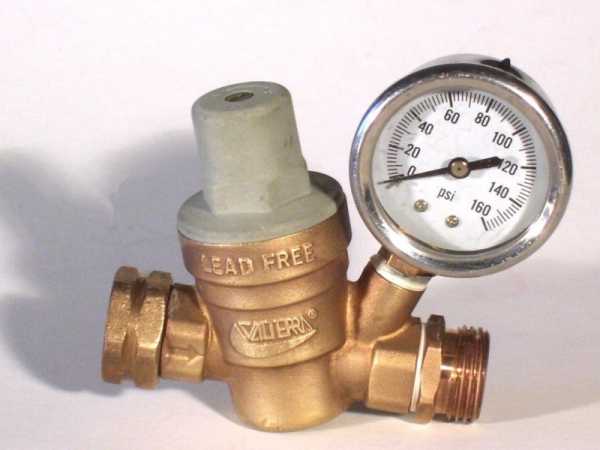

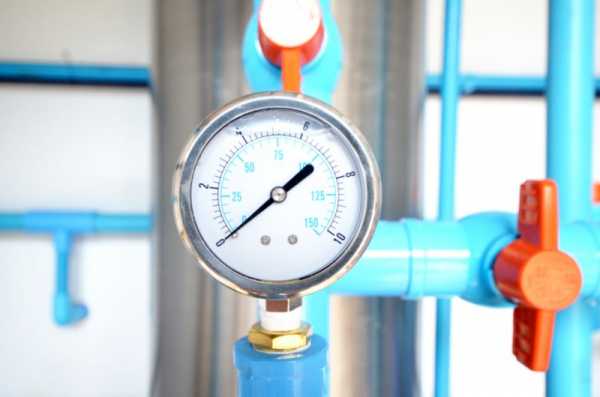

Как настраивается регулятор давления

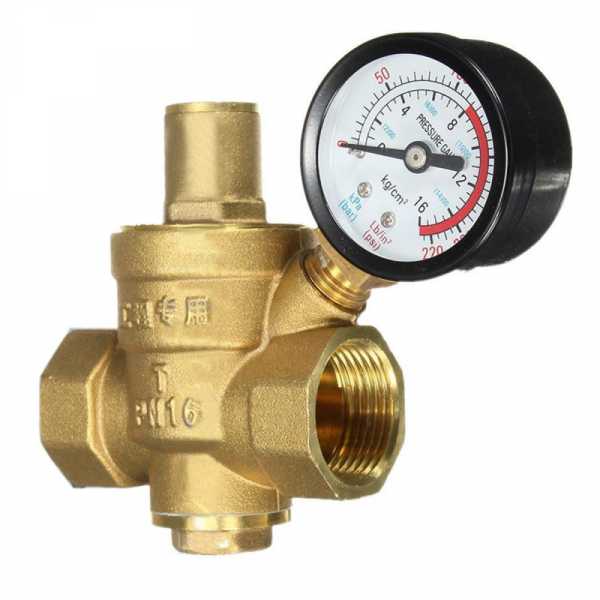

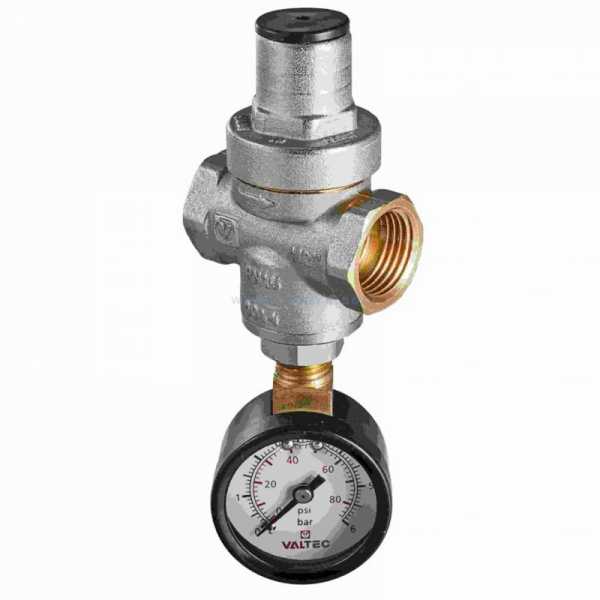

Настройка моделей с манометром не представляет сложности. Вращением винта регулировки обеспечивают необходимые значения на шкале манометра. Средний показатель давления – 3 атм. Винт находится на корпусе и легко перемещается с помощью гаечного ключа.

Настройка ведется согласно паспортным рекомендациям всех установленных в системе приборов. Берутся данные по самому уязвимому оборудованию.

Устройства без манометра не регулирует, а оставляют заводские настройки. Все же рекомендуется дополнительно его приобрести. Манометр позволит выполнить точную настройку и обезопасит от непредвиденных ситуаций.

Последовательность действий:

• Закрыть все точки забора воды: краны, бойлер, фильтры и другие устройства.
• Открыть вентиль подачи в квартиру либо здание
• Установить требуемый показатель давления на манометре
• Открыть краны в местах потребления воды и проверить показатель давления по манометру.

Допускается колебание значений давления в пределах 10%.

Монтаж регулятора давления в водопроводную сеть стал необходимостью. Это объясняется использованием бытовой техники, чувствительной к избыточному давлению в сети. Регуляторы необходимы на нижних этажах высотных домов. Подвод воды осуществляется снизу и чтобы обеспечить нормальное давление вверху, на нижние этажи подают высокое, что вызывает поломки техники. А при наличии клапана удастся компенсировать перепад давления.

oborudovanie1.ru

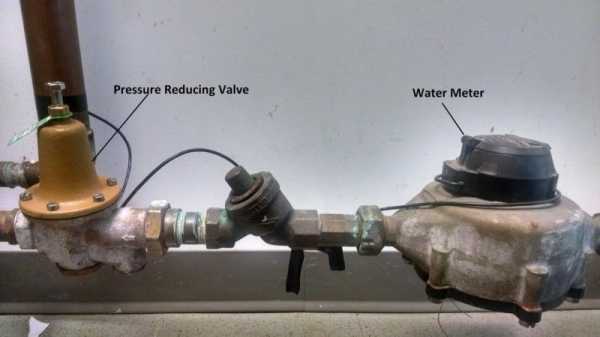

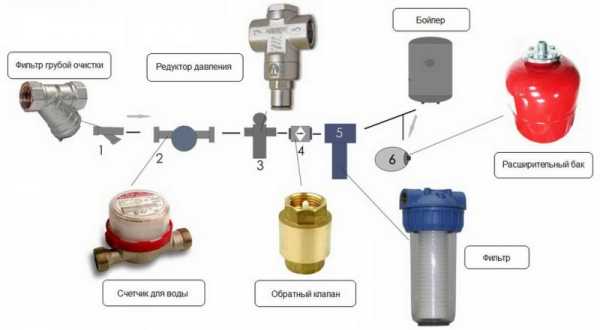

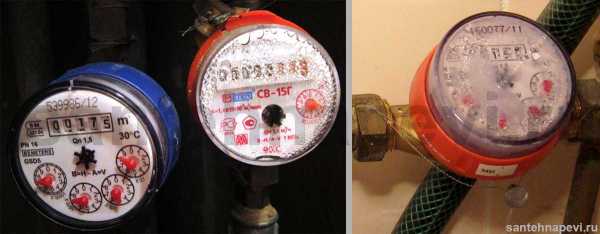

Редуктор давления. До счётчика воды или после?

Удивительно, что споры, иногда, возникают при обсуждении совершенно очевидных истин. Мне всегда казалось, что давным давно известно предназначение редуктора давления, нормы его эксплуатации и правила монтажа; но на деле это оказалось не так. На днях столкнулся с мастером, который утверждал: что редуктор давления должен устанавливаться в квартире после счетчика воды и был в этом совершенно уверен так, как почерпнул свои знания из интернета. Снова слепая, необъяснимая вера во всезнание интернета. Редуктора давления появились вместе с появлением водопровода, уже задолго до нашего рождения и, с тех пор, успешно используются. Почему никто не обращается за разъяснением, возникающих вопросов, к технической документации; ведь, все уже давно придумано, опробовано в действии, на основании чего составлена соответствующая документация; и не надо ни каких дополнительных фантазий; да и элементарный здравый смысл подсказывает правила монтажа. Ради интереса, я заглянул в интернет и, действительно, там кипят нешуточные страсти по поводу места установки редуктора давления — до счетчика воды или после. Фантазиям нет предела! Господа, о чем вы спорите? Место установки редуктора давления, даже без знания технических параметров, настолько очевидно и вытекает из предназначения редуктора, что я никогда не думал, что данный вопрос требует обсуждения. Редуктор давления — это устройство, предназначенное для защиты внутренней системы водоснабжения от повышенного давления и периодических скачков давления на магистральных трубопроводах. Так почему же один из приборов вашей внутренней водопроводной системы вы хотите, вопреки логике, оставить без защиты, устанавливая редуктор давления после счетчика воды; ведь счетчик воды является наиболее уязвимым прибором вашей водопроводной системы. Почему иные мастера, в силу своей фантазии, оставляют счетчик не защищенным, отданным на «растерзание» всем стихиям «бушующим» в водопроводной сети (повышенное давление, гидравлические удары). Тем, кто профессионально занимается сантехникой, приходилось не раз встречаться со смонтированными строительными организациями в квартирах узлами: запирающий кран от стояка, далее фильтр грубой очистки, после него редуктор давления и, только потом, счетчик воды. Загляните, ради расширения кругозора, в строительную документацию. Так же, довольно часто встречается очень «хитрое» устройство с «романтическим» названием КФРД, устанавливаемое при новом строительстве в квартирах. Устройство принято к эксплуатации и соответствует необходимым техническим нормам. Попробуйте, господа — фантазеры, втиснуть в него счетчик воды! КФРД — устройство очень громоздкое и не удобное (да и капризное) в эксплуатации, но, зато, наглядно показывающее технически грамотные нормы последовательности монтажа приборов: Кран — Фильтр — Регулятор Давления.

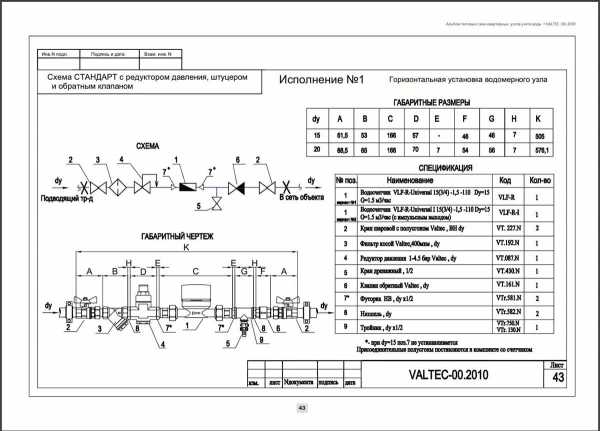

Существует категория мастеров — приверженцев продукции компании Valtec, считающих эту продукцию, в том числе и счётчики воды, исключительно надёжной. Это их личное дело; в этой статье я не собираюсь обсуждать качество данной продукции. Хочу, лишь, предложить внимательнее относиться к рекомендациям компании по эксплуатации её изделий; в том числе — приборов учёта. К счётчику прилагается паспорт; где в пункте:

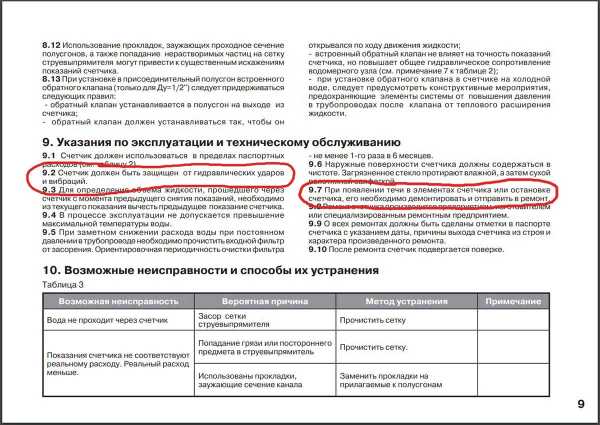

9. «Указания по эксплуатации и техническому обслуживанию»

есть очень интересная информация; а на сайте Valtec можно найти рекомендуемые компанией схемы установки квартирных приборов учёта. Одну из этих схем вы можете видеть ниже.

В заключении, я приберег главный козырь для сомневающихся в местоположении редуктора давления в водопроводной системе; и козырь — это «запотевшие» смотровые стекла счетчиков, через которые, едва — едва, можно различить цифровые показания. «Запотевание» счетчиков происходит по той причине, что они не рассчитаны на работу с высоким давлением воды. Уплотнительные резинки счетчиков не могут противостоять повышенному давлению воды в водопроводной системе и начинают «травить» (пропускать воду), что и приводит к образованию сырость внутри смотрового окна счетчика. Гидравлические удары, и вовсе, губительны для приборов учета.

Профессионалу известно, а не профессионалу в качестве информации — на время гидравлических испытаний, при подготовке к отопительному сезон, все домовые приборы учёта (теплоцентры, элеваторные узлы, теплопункты) должны быть демонтированы во избежание их повреждения (вместо них устанавливаются «катушки» либо сгоны). На время гидравлических испытаний обслуживающими организациями должны быть приняты необходимые меры безопасности для защиты внутридомовых коммуникаций, но это, к сожалению, происходит не всегда; не всегда обслуживающие организации оперативно реагируют, в результате чего квартирные приборы подвергаются чрезмерным нагрузкам.

Редукторы давления (регуляторы давления, клапаны понижения давления) стали использоваться в быту совсем недавно. Это полезное устройство, доселе не виданное простым обывателем, в результате технической безграмотности, стало предметом спора.

Думайте, господа, и всегда в своей работе руководствуйтесь логикой и здравым смыслом.

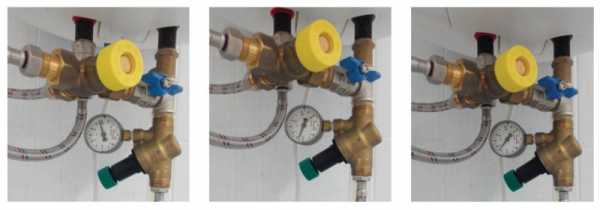

Было:

Стало:

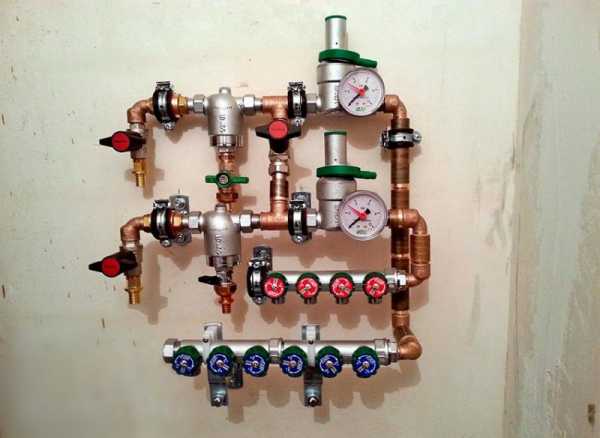

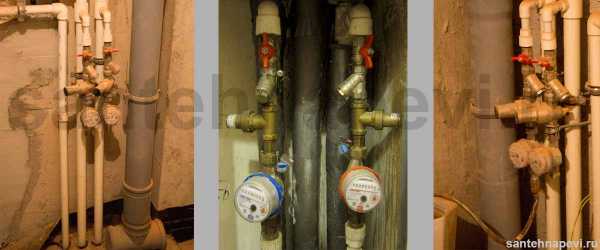

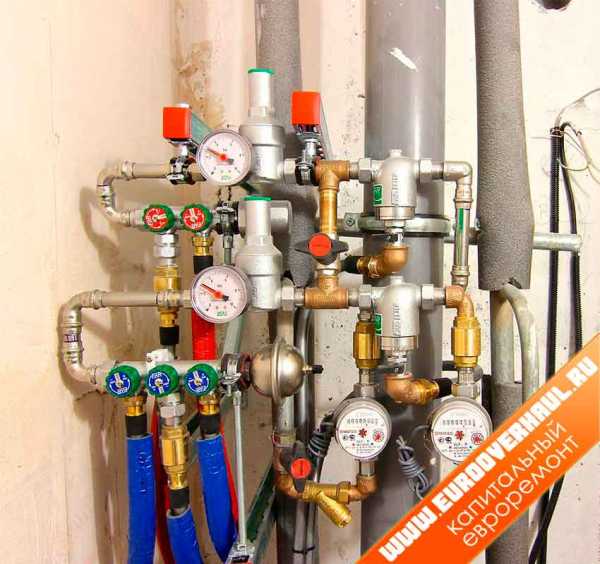

Примеры монтажа ввода воды в квартирах, выполненного строительными компаниями при новом строительстве в соответствии с нормативными правилами:

ПВН

santehnapevi.ru

О выборе регуляторов давления для многоэтажных зданий

В. Балашов

Регуляторы давления, установленные на вводах хозяйственно-питьевого водопровода в квартиры многоэтажного здания, предохраняют арматуру и оборудование квартир от избыточного давления воды источника водоснабжения, снижают до нормативного значения расход воды через точки водоразбора, уменьшают шум в квартирной системе и по стояку в целом. Что необходимо учесть при выборе регуляторов давления на этапе проектирования хозяйственно-питьевого водопровода?

Регуляторы давления – это устройства, предназначенные для уменьшения заданного значения давления на выходе и поддержания стабильного давления воды независимо от расхода. Такие устройства еще называют клапанами понижения давления или редукционными клапанами. Англоязычный термин для этого устройства – relief valve – отражает его назначение: редукционный клапан сглаживает пульсации давления после себя, поддерживая его на заданном уровне.

Регуляторы давления – важное устройство в системе водоснабжения многоэтажных зданий. Они позволяют избежать опасного повышения давления при уменьшении водоразбора, что особенно характерно для водоснабжения многоэтажных зданий, расположенном на сложном рельефе с разными высотами. Они также позволяют обеспечить наличие в локальной системе зон с разным давлением, например, повышенное давление для пожарных гидрантов. Редукционные клапаны (регуляторы давления, редукторы) защищают гидросистему от высокого давления воды на входе в здание; обеспечивают стабильность расхода воды у потребителя, чем экономят воду; способны снизить вероятность возникновения гидроударов; снижают шум при работе системы водоснабжения; помогают сбалансировать давление у потребителей на разных этажах в высотной застройке.

Правила и рекомендации

В ДБН В.2.5-64:2012 «Внутренний водопровод и канализация» определены требования к гидростатическому давлению в системе хозяйственно-питьевого или хозяйственно-противопожарного водопровода, которое не должно превышать определенных значений, а именно:

• 0,45 МПа (не более 0,6 МПа для зданий, проектируемых в сложившейся застройке) на отметке наиболее низко расположенного санитарно-технического прибора;
• 0,2 МПа (или не выше паспортных значений) на отметке наиболее высоко расположенных приборов.

При расчетном давлении в сети, превышающем предельное нормированное значение, необходимо устанавливать устройства, понижающие давление до безопасного предела и устраняющие пульсацию давления.

Согласно европейскому стандарту DIN 4109 регуляторы обязательно устанавливают при давлении в сети свыше 5 бар. Необходимость установки регуляторов также возникает, если предельное значение давления в сети, на которое настроен предохранительный клапан (клапан сброса), различается от рабочего давления менее чем на 80%.

Регуляторы давления, монтируемые в системе хозяйственно-питьевого водопровода, должны обеспечивать после себя назначенное давление и при статическом, и при динамическом режиме работы системы.

Требования и рекомендации к установке редукционных клапанов определяются нормативными документами. Однако сейчас в Украине приказом от 14.12.2015 № 184 «Об отмене межгосударственных стандартов в Украине, разработанных до 1992 года» отменен ранее действовавший стандарт ГОСТ 12678-80 «Регуляторы давления прямого действия. Основные параметры». Идущий ему на замену новый ДСТУ, как ожидается, будет включать положения евростандарта EN 1567:1999 «Building valves – Water pressure reducing valves and combination water pressure reducing valves – Requirements and tests» (Арматура водопроводная для зданий. Редукционные и комбинированные редукционные клапаны для воды. Требования и испытания).

Таким образом, сейчас формально отсутствуют стандарты, которые бы помогали проектировщикам определиться с выбором редукционных клапанов, их условных проходов, показателей объемных расходов и давлений при эксплуатации систем водоснабжения многоэтажных зданий. Решение о выборе конкретных моделей регуляторов давления для установки на вводах водопровода в квартиры многоэтажных зданий остается за проектировщиком.

Принцип действия

Для жилых зданий, как правило, применяют регуляторы давления прямого действия. Они работают по принципу уравновешивания сил. С одной стороны на регулирующий орган действует сила, задаваемая сжатой настроечной пружиной, с другой – давление в камере после дросселирования потока (рис. 1). При понижении давления в системе водоснабжения ниже заданного пружиной (например, при увеличении водоразбора), клапан приоткрывается и пропускает воду с давлением в подающем патрубке в полость «после себя», которое действует на нижнюю часть мембраны. Мембрана, в свою очередь, стремится приподняться и вернуть перепускной клапан в положение, соответствующее настроенному давлению, и, таким образом, обеспечить (в известных пределах) постоянное давление в гидросистеме независимо от потребляемого расхода. При плавном изменении или пульсации давления на входе в редукционный клапан, мембрана, чья эффективная площадь равна площади седла регулятора, воздействует на шток и устанавливает регулирующий орган в новое положение, которое соответствует заданному давлению (силе сжатия пружины). В случае прекращения водоразбора регулятор полностью закрывается.

Рис. 1. Устройство редукционного клапана прямого действия

С чего начинать выбор

Подходящий по техническим характеристикам редукционный клапан следует выбирать, начиная с правильного определения суммарного расхода в регулируемой ветви водоснабжения. Это прямо влияет на условный диаметр устройства, который не следует выбирать «с запасом». Редукционный клапан должен работать в середине диапазона своей пропускной способности. Нужно избегать режимов, при которых клапан работает на малых расходах, т. е. практически в закрытом положении. Высокая степень дросселирования приводит к неточности регулирования и нестабильности давления после себя, т.е. к ситуации, когда редукционный клапан не обеспечивает свое основное назначение – стабильное давления в гидросистеме.

Параметр Д_у для редукционного клапана определяют по специальным таблицам, номограммам, учитывающим скорость потока, как, например, показано в таблице 1, или исходя из рекомендаций производителей.

Таблица 1. Рекомендуемый диаметр условного прохода Ду регулятора давления системы водоснабжения в зависимости от расхода воды

Регуляторы давления систем домового водоснабжения выполняют с фланцевым и резьбовым присоединением. Принцип действия внутриквартирных редукционных клапанов схож с принципом работы общедомовых регуляторов – уравновешивание давления воды на поясках регулирующей втулки и давления от настроечной пружины.

Форм-фактор

На вводах хозяйственно-питьевого водопровода в многоквартирных зданиях сегодня устанавливают моноблочные регуляторы, а также гибридные многофункциональные устройства, которые, помимо редуцирования и поддержания на заданном уровне давления «после себя», выполняют также функции запорной арматуры и фильтрующего устройства.

Надежность моноблочного регулятора при прочих равных выше, чем надежность гибрида, совмещающего в одном корпусе регулятор и фильтр, или же регулятор, фильтр и запорный кран. «Моноблоки» компактны, их намного проще «вписать» в ограниченное пространство сантехнического шкафа, чем гибридное устройство. На время проведения регламентных и ремонтных работ моноблочный регулятор демонтируется и заменяется сгоном соответствующей длины.

Гибридные многофункциональные регуляторы со встроенным запорным устройством намного сложнее и дороже моноблочных регуляторов. Они, как правило, и более чувствительны к качеству пропускаемой воды.

В квартирах и не только

При выборе редукторов рекомендуем обратить внимание на продукцию европейских компаний. На рынке Украины представлены регуляторы давления компаний Caleffi, Giacomini (рис. 2), ICMA, IVR, (все – Италия), Danfoss (Дания), Herz (Австрия), Honeywell (Германия) и многих других производителей. Например, поршневые и мембранные регуляторы давления серии R153 итальянской компании Giacomini отличаются высокой надежностью и прекрасно работают в условиях «нашей» воды с высокой жесткостью и часто с недостаточной степенью очистки от механических загрязнений.

Рис. 2. Редукторы давления Giacomini R153C, R153M и R153P

Моноблочные регуляторы давления Giacomini серии R153 применяются в промышленности и в быту для редуцирования и поддержания заданного давления воды в трубопроводе. Помимо воды регуляторы работают на гликолевых растворах с концентрацией гликоля до 50%.

Поршневые, так и мембранные регуляторы серии R153 соответствуют требованиям европейского стандарта EN 1567 «Арматура водопроводная для зданий. Редукционные и комбинированные редукционные клапаны для воды. Требования и испытания».

Область применения этих регуляторов не ограничена системами холодного и горячего водоснабжения многоэтажных зданий и квартир в них. Они также могут использоваться в установках для кондиционирования воздуха (чиллер-фанкойловых системах), в санитарно-техническом оборудовании, в ирригационных системах, системах распределения сжатого воздуха (немасляного тумана), в фототермальных гелиосистемах и др.

Основные параметры регуляторов давления Giacomini R153Р и R153М приведены в таблице 2. В соответствии с рекомендациями производителя температура рабочей жидкости для поршневого редуктора R153Р не должна выходить за границы диапазона от 0°C (до замерзания жидкости) и до +130°C, а для мембранной модели R153М — от 0 до 80°C.

Согласно ДБН В.2.5-64:2012 температура горячей воды в местах водоразбора должна соответствовать требованиям ДСанПиН 2.2.4.171-10 и быть не ниже 60°C для присоединяемых к открытым системам, не ниже 55°C – к закрытым, и быть не выше 75–80°C. То есть, регуляторы серии R153 не имеют ограничений по температуре при установке на вводах в квартиры и могут использоваться в системах и холодного, и горячего водоснабжения.

Таблица 2. Основные параметры регуляторов давления R153Р и R153М

Диапазон регулирования давления на выходе регулятора модели R153Р может составлять от 1 до 5,5 бар, а из R153М — от 1,5 до 7,0 бар. Заводская настройка для этих моделей составляет 3 бара, такое давление оптимально для эксплуатации многих моделей водоразборной арматуры и домашней техники, использующей воду.

Максимальное рабочее давление на входе в регуляторы может составлять 25 бар. Это позволяет в соответствии с ДБН В.2.5-64:2012 использовать регуляторы давления R153Р и R153М в зданиях высотой до 75 м.

Качество материалов

Материалы, применяемые для изготовления регуляторов давления в системах холодного и горячего водоснабжения питьевого и хозяйственного назначения, имеют большое значение не только с технической точки зрения (надежность работы, эксплуатационный ресурс), но и для безопасности человека. Регуляторы изготавливают из разных металлов и сплавов, используются детали из полимеров, поэтому очень важно иметь сертификаты соответствия на эту продукцию, которые, в том числе, свидетельствуют о безопасности для здоровья человека.

Например, мембранный регулятор давления Giacomini R153M выполнен из латуни DZR, устойчивой к коррозии (согласно стандарту EN 806-2 A.1), имеет усиленную механическую прочность корпуса и внутренних деталей для защиты от гидроударов и абразивного износа, индифферентен по отношению к перемещаемой через него воде с высоким содержанием хлора. Как в поршневой модели R153Р, так и в мембранной модели R153M компенсационное седло выполнено из высококачественной нержавеющей стали AISI 303 и устойчиво к кавитационному износу. Поршневой узел обеспечивает точность регулировки и бесшумность работы регуляторов.

Уплотнительные кольца поршневых моделей выполнены из этилен-пропиленового эластомера (EPDM) с низким коэффициентом трения, отличаются повышенной износоустойчивостью, вследствие чего почти не нуждаются в техобслуживании. Эластичная мембрана в мембранной модели R153M также выполнена из материала на основе EPDM, дополнительно усилена полиамидным материалом с высокой механической прочностью и соединена с уплотнительным кольцом из пористой резины на основе EPDM, что гарантирует надежность и высокую точность регулировки давления.

Особенности монтажа

При монтаже следует учитывать особенности конструкции регуляторов прямого действия. Например, клапаны с Ду 80 мм и более следует устанавливать горизонтально, чтобы шток регулятора и механизм пружины располагались вертикально. Это помогает компенсировать вес подвижных частей регулятора. При горизонтальном расположении массивной пружины и штока их вес приходится только на одну сторону уплотнений мембраны и направляющих устройств, что ведет к их ускоренному износу и преждевременному выходу регулятора из строя. Для редукционных клапанов с меньшим диаметром условного прохода это требование менее критично, тем не менее, следует строго соблюдать рекомендации производителя.

Редукционные клапаны на входе в многоквартирный дом монтируют в месте перехода от сети водоснабжения к внутридомовой системе после узла учета расхода воды. Редукционный клапан на вводе в квартиру следует устанавливать после запорной арматуры и фильтра перед квартирным счетчиком воды и манометром.

Регуляторы давления следует монтировать в местах с положительной температурой и не допускать возможности их замерзания – следует предусмотреть соответствующую теплоизоляцию или обеспечить подогрев корпуса. После клапана рекомендуют устраивать прямой участок трубопровода длиной от пяти до десяти диаметров, чтобы предотвратить неустойчивую работу и стабилизировать поток воды «после себя».

Оптимальные настройки

Регуляторы давления позволяют уменьшить расход потребляемой воды и тем самым получить существенную экономию. Редуцирование давления воды в системе водоснабжения с 0,6 до 0,3 МПа уменьшает ее потребление семьей из четырех человек примерно на 29%. Признано, что оптимальный уровень давления в системе водоснабжения для жилья не превышает 0,25 МПа. При проектировании систем водоснабжения рекомендуется придерживаться приведенных значений.

Больше важных статей и новостей в Telegram-канале AW-Therm. Подписывайтесь!

Просмотрено: 7 720

---

Вас может заинтересовать:

Вам также может понравиться

Заказ был отправлен, с Вами свяжется наш менеджер.

aw-therm.com.ua

Редуктор давления воды в системе водоснабжения.

Для чего необходимо редуктор давления.

Почти всегда давление на точке разбора водоснабжения не соответствует норме, и если оно ниже необходимого уровня, то может принести лишь неудобства, тогда как повышенное – к вероятно большим техническим проблемам.

Регулятор давления воды в системе водоснабжения.

Нормативы пишут специалисты которые не вдаются в технические аспекты реализации и соблюдения норм. Так в многоэтажных домах нормированным давление горячей и холодной воды считается 4,5 и 6 кгс/см2, но опускается факт, что естественная гравитационная разница давлений в любом стояке равна 1 кгс/см2 на каждые 10 м высоты. Если бы нормативы это учитывали, то невозможно было бы подать воду жителям выше 15 этажа из-за давления в низшей точке водоразбора.

В таких ситуация давление заведомо завышается и применяется специальных тех средства, без которых жители первый этажей попадали бы в группу риска. Если магистральная система водоснабжения способна выдержать скачки и перепады высокого давления, то обычная сантехника, даже с применением систем сшитого полиэтилена – нет.

Способ подключения редуктора давления на вводе холодной и горячей воды в доме или квартире. 1. Шаровой вентиль. 2. Обратный клапан. 3. Счетчик расхода воды. 4. Редуктор с манометром. 5. Фильтр грубой очистки.

Как работает редуктор давления для воды.

Основная задача для водопроводного редуктора давления – нормализовать и поддержать давление на выходе в заданном промежутке значений в независимости от результатов на входе, при этом обеспечить оптимальный проток. Не смотря на большое количество редукторов давления представленных в магазинах, в основном все они устроены на поршневом механизме.

Принцип работы редуктора давления в системе водоснабжения схож с вентильным краном: шток и поршень в посадочном месте контролируют просвет, который ограничивает напор воды. Только в обычном кране давление на выходе будет пропорционально давлению на входе. В редукторе же положение поршня определяется из соотношения настоящего давления и жесткости регулируемой пружины. Настройка давления «на ходу» возможно благодаря пилотному контуру: если давление воды повышается, то клапан перенаправляет поток на мембрану, которая опускает шток с пропускным поршнем и уменьшает проходное отверстие.

Помимо этого более совершенные редукторы давления для воды могу обладать еще и дополнительным функциями и деталями:

1. Выходной манометр. Нужен для контроля правильной работы. Регулировочный маховик редуктора использует градуированную шкалу и отклонение в итоговом результате может достигать 0,5 бар.
2. Сетчатый фильтр грубой очистки. На бытовом уровне критично важно удаление мелкого мусора из воды, так как редукторы бытовых приборов очень чувствительны.
3. Клапан сброса воздуха. Помогает устранить возможные сбои из-за завоздушивания.
4. Шаровой клапан. Такой редуктор давления устанавливается на входе в систему водоснабжения и имеет функцию запорной арматуры.

Типы водопроводных систем нуждающихся в редукторах давления.

Такие системы устанавливаются не только в многоквартирных домах где избежать избыточного давления критически важно, но и просто создать равномерный напор – комфортно. Так как давление воды в стояках ХВС и ГВС всегда разное, то возможна неправильная работа смесителей. Парная установка регуляторов давления воды в системе водоснабжения позволяет исправить эту проблему.

В автономных системах водоснабжения, например из скважины, также существует опасность гидроудара. Из-за неправильной работы обратных клапанов в магистральной трубе создается разрежение и при включении насоса будет усилен напор. Это болезненно отражается не только на насос, но и на всю автономную водопроводную систему в целом, особенно на компрессионные фитинги.

Кроме того, установка регуляторов давления в систему водоснабжения может быть обязательной для сохранения гарантийных обязанностей на бытовую и отопительную технику: стиральные и посудомоечные машины, водонагреватели и котлы отопления с прямой автоматической подачей воды.

Установка регуляторов давления воды в квартире и дома.

Установка регуляторов давления воды должна проводится непосредственно после запорной арматуры на вводе, то есть до приборов учета. Такая конструкция защитит все гидротехнические устройства, включая счетчики.

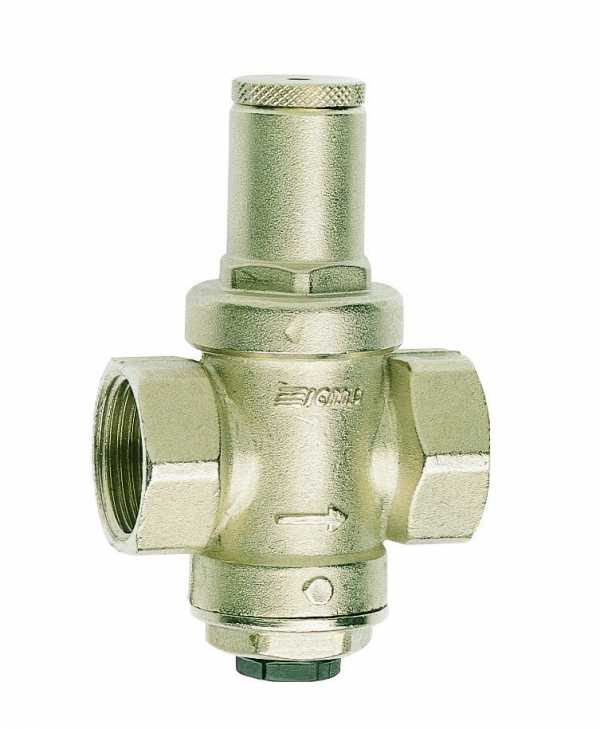

Регуляторы давления воды с регулировкой.

При таком монтаже все технические отверстия будут запломбированы и редуктор давления не возможно будет обслуживать, сделано будет с целью не допущения несанкционированного забора воды. В таком случае полностью выровнять давления возможно не удастся и для некоторых устройств придется устанавливать дополнительные регуляторы.

Кроме того, если нет желания устанавливать регулятор давления в систему водоснабжения в целом, то можно установить локально для определенного устройства. За такой защитой справятся даже примитивные модели.

Настройка и устранение неисправностей в регуляторе давления.

Оптимальны давление воды на выходе из крана принято считать 2 – 3,5 кгс/см2. На достичь таких значений не просто, особенно если водозабор закрыт и вода не двигается.

У каждого редуктора давления воды своя скорость работы. Если появляется проток, то давление упадет на 0,5 – 1,2 атм. Через пару секунд давление вновь возрастет. В идеале необходимо придерживается давления на выходе ниже чем на входе на 1,5 кгс/см2. Это стоит помнить при регулировке давления на насосной станции.

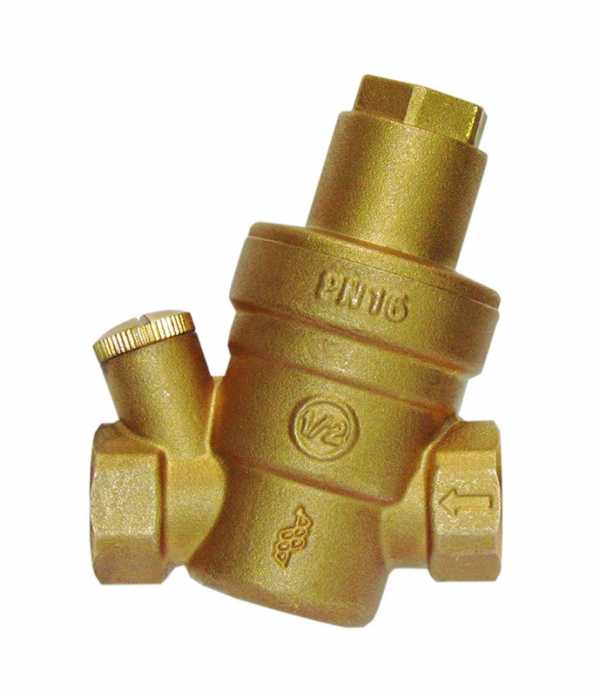

Редуктор давления воды с регулировкой.

Неисправный редуктор давления можно выявить при парной установке манометров или наличия водоразбора до редуктора, такой редуктор либо не будет снижать давление либо вовсе не пропустит воду. Обслуживания редуктора давления воды сводится лишь к промывке механизма и встроенного фильтра. Если после этих процедур он отказывается работать, то на лицо механическая неисправность или влияние времени. При извлечении штока, можно наглядно видеть весь механизм.

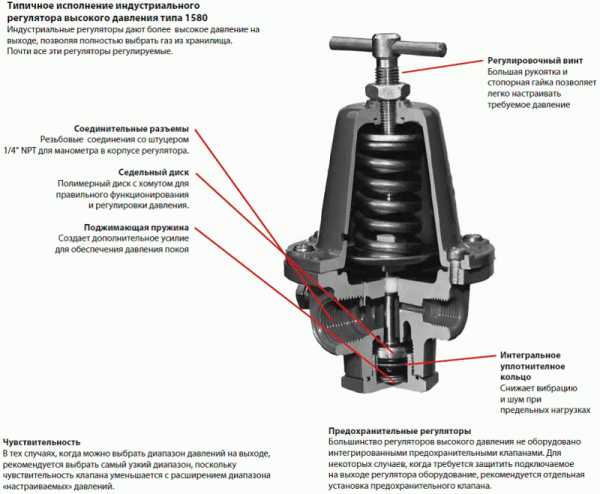

Устройство регулятора давления воды.

Механическая поломка редуктора давления воды может заключаться в лопнувшей пружине, износе поршня или мембраны. Запчасти возможно не найдете, но при наличии «донора» замена не вызовет сложностей.

eurooverhaul.ru

УСТРОЙСТВО РЕГУЛЯТОРА ДАВЛЕНИЯ ВОДЫ — Почему в квартире нужно иметь редуктор давления воды

При отсутствии давления регулятор полностью откроется, поэтому их ещё называют «нормально открытыми». Принцип действия регулятора давления воды базируется на выравнивании усилий пружины и усилий диафрагмы.

Одной из основных характеристик этих условий является предельный уровень давления воды в системе. При резких скачках давления или при гидроударах может произойти даже разрушение самого водонагревательного прибора, делающее невозможной его дальнейшую эксплуатацию. И это касается большинства приборов, используемых в системе водоснабжения. Редуктор давления воды служит для стабилизации ее напора в системе и ограничении его критического уровня.

Регулятор давления воды в системе водоснабжения: оптимизация работы водопровода

Представляет собой небольшую конструкцию в металлическом корпусе, снабженную двумя резьбовыми соединениями, с помощью которых врезается во входную трубу водопроводной системы. Он может быть снабжен манометром, показывающим давление в системе и регулировочным винтом, обеспечивающим установку предельного уровня этого давления. Содержат подпружиненный поршень, перекрывающий сечение трубопровода, тем самым регулируя давление на выходе.

Обеспечивают динамическое регулирование давления за счет внутреннего лабиринта, находящегося в корпусе и уменьшающего скорость потока путем его разделения и многочисленных поворотов. Используются в основном для систем полива и орошения.

Перед редуктором и непосредственно следом за ним необходимо установить запорные вентили. Редуктор давления представляет собой компактное устройство в герметичном металлическом корпусе, имеющем два резьбовых отверстия на входе и выходе. Иногда для удобства подключают манометр и винт для регулировки давления.

Регулятор давления воды в квартире: как регулировать прибор?

При открытии крана в водопроводе выходное давление редуктора уменьшается, что приводит к снижению давления на диафрагму. При этом давление на входе редуктора, а также его скачки никак не влияют на открытие или закрытие клапана. Установленный на входную трубу редуктор понижает до нужного уровня и стабилизирует давление во всей системе водопровода дома или квартиры.

Как редуктор давления воды помогает сохранить системы водоочистки

Особенно важно это сделать при наличии в системе насоса, при включении и отключении которого возникает гидроудар. Принцип работы регулятора давления воды рассмотрен на примере мембранного регулятора с пружинным задатчиком и односедельным клапаном. В конструкции регулятора предусмотрена герметичная камера разделённая мембраной на две полости. По импульсной линии, в одну полость мембранной камеры поступает вода, а другая открыта и заполнена воздухом с атмосферным давлением.

Редуктор является надежной защитой сантехники от высокого давления и резких скачков жидкости в трубопроводе. Может быть оборудован винтом для регулирования давления и патрубком маленького диаметра для подсоединения манометра.

Подобный вариант защиты устройства совсем нелишний, даже несмотря на то, что в некоторых последних моделях редукторов уже установлен собственный фильтр. Когда открывается кран, то в трубе уменьшается выходное давление редуктора, а это в свою очередь снижает нажим на диафрагму. В это же время выходное давление регулятора и его перепады совершенно не оказывают влияние на закрытие или открытие клапана.

Принцип работы редуктора

Как правило, редуктор давления воды устанавливают вверх манометром на участке подсоединения водопровода к стояку или магистральному трубопроводу. Лучше всего регулятор водного давления монтировать на горизонтальной плоскости отвода, за счетчиком. Вдобавок к этому, стоит поставить систему фильтрации грубой очистки до установки редуктора. Но, если фильтр уже в наличии на входе трубопровода, то можно обойтись и без повторной установки.

Настройка и контроль давления в водопроводе должны налаживаться, если расход воды нулевой. Необходимо оставить прямой отрезок на трубе после редуктора (не меньше 5 рабочих диаметров). Прибор регулировки давления можно установить самостоятельно, но только в том случае, если имеется опыт сантехнических мероприятий.

Работа устройства не зависит от расхода воды и исходного давления в магистральном (распределительном) трубопроводе. Примечание!Регулятор устанавливают на вводе в микрорайон, здание, секционный стояк жилого дома высотой более 40 м или квартиру.

Устройство стабилизирует давление и расход в централизованных, распределительных и автономных сетях холодного водоснабжения. Разные модели редуктора корректируют напор по направлению движения потока в магистрали, до или после места установки регулятора. Прибор, в котором степень открытия клапана прямо пропорциональна отклонению давления относительно настроечных параметров, называют редуктором давления воды в системе водоснабжения.

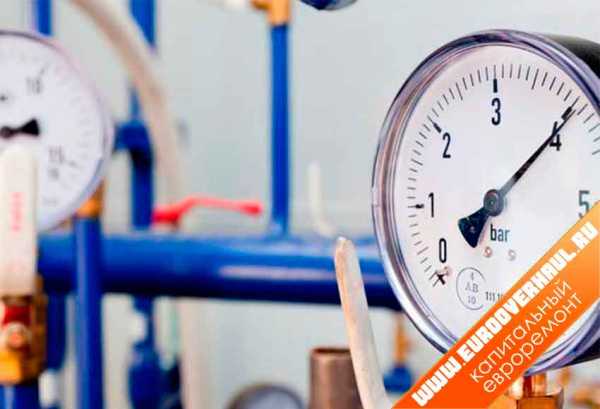

Наладку и визуальный контроль за работой прибора проводят по манометрам, которые монтируют на трубопроводе до и после регулятора. Методика выбора прибора учитывает пропускную способность (расход, м³/час) и допустимые потери напора (бар) в корпусе. Регулятор, оснащенный одной пружиной, имеет один диапазон настройки по давлению. Оптимальное положение рабочего давления регулятора — средняя треть диапазона регулирования.

По сравнению с приведенной анимацией в регуляторах давления «до себя» направления усилий пружины и давления воды — противоположны изображённым. Установка регулятора давления воды в квартире — доступный способ улучшения качества водоснабжения. Фильтр Honeywell FK06-3/4″-AA для холодной воды, с промывочным краном и редуктором давления. Принцип работы регулятора давления воды основан на работе мембранной коробки за счет энергии рабочей среды в трубопроводе.

Предлагаю также ознакомиться:

kakbypridaser.ru
