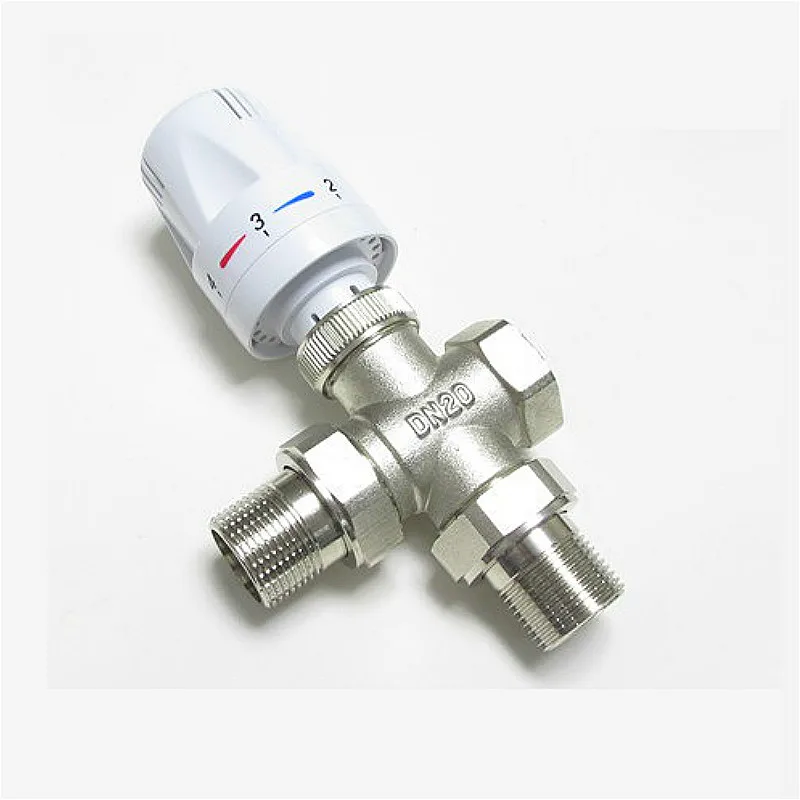

Регулятор клапан температуры: Клапан-регулятор температуры AVTB, купить. Цена, руководство по эксплуатации. Консорциум ЛОГИКА

Регуляторы температуры комбинированные · Ridan

• Регулятор температуры AFT-R/VFG-2R (Ридан)

  Являются составной частью регуляторов температуры прямого действия и работают по принципу расширения жидкости. Конструкцией термоэлементов AFT-06R, AFT-17R предусматривается встроенный настроечный узел в присоединительный элемент.

  Бренд:Ridan

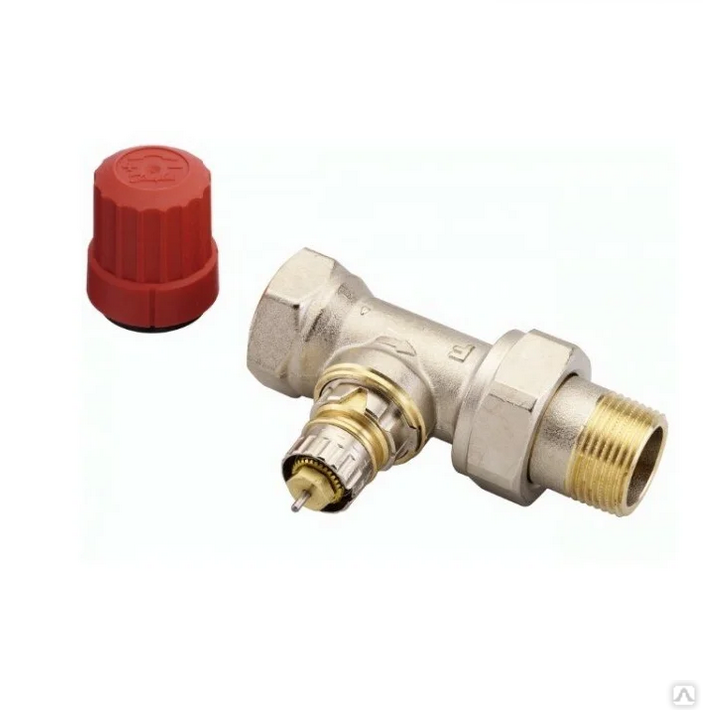

• Клапан VG, VGF; регулируемая среда – вода

  VG и VGF — это универсальные резьбовые и фланцевые клапаны, предназначенные для использования как с термостатическим элементом AVT, так и с электроприводами, и применяются в системе теплоснабжения.

  Бренд:Danfoss

• Клапан VGS; регулируемая среда – пар

  VGS — это универсальный резьбовой клапан, предназначенный для использования как с термостатическим элементом AVT, так и с электроприводом, и применяется в системе теплоснабжения.

  Бренд:Danfoss

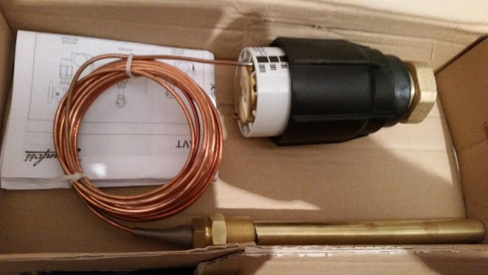

• Термостатический элемент AVT

  AVT — это термостатический элемент, применяющийся с резьбовыми клапанами VG и фланцевыми VGF для регулирования температуры воды в системе ГВС и резьбовым клапаном VGS для регулирования температуры пара путем закрытия клапана термоэлементом при достижении установленного значения.

  Бренд:Danfoss

• Термостатический элемент AFT

  AFT — это термостатический элемент, применяющийся с фланцевыми клапанами VFG 2, VFU 2 и VFG 33 для регулирования температуры воды в системах теплоснабжения и ГВС, и фланцевым клапаном VFGS 2 для регулирования температуры пара путем закрытия клапана термоэлементом при достижении установленного значения.

  Бренд:Danfoss

• Комплект присоединительных фитингов

  Фитинги предназначены для присоединения к трубопроводам клапанов VG и VGS с наружной резьбой. Поставляются в количестве двух штук.

  Бренд:Danfoss

• Принадлежности к регулятору AVT/VG, VGF

  Дополнительные принадлежности, необходимые при работе термостатического элемента AVT.

  Бренд:Danfoss

Регуляторы температуры и давления прямого действия · Ridan

• Регулирующие клапаны для регуляторов давления, перепада давления, расхода и температуры большой серии

  Универсальные клапаны большой серии, которые применяются в составе регуляторов давления, перепада давлений и температуры в составных типах.

• Регуляторы перепада давления

  Автоматический регулятор перепада давлений предназначен для использования в системах централизованного теплоснабжения. При повышении регулируемого перепада давлений клапан регулятора закрывается.

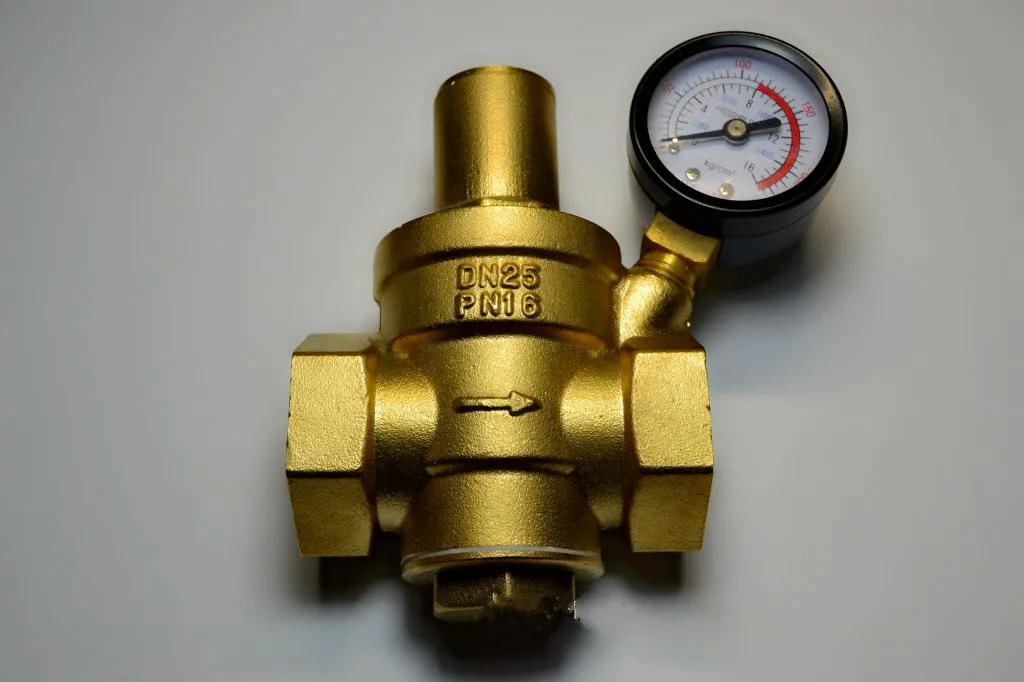

• Регуляторы давления «после себя»

  Автоматический редукционный клапан предназначен для использования в системах централизованного теплоснабжения. При повышении давления после регулятора (по ходу движения теплоносителя) клапан закрывается.

• Регуляторы давления «до себя» (регулятор подпора)

  Автоматический регулятор «до себя» поддерживает постоянное давление в трубопроводе до регулятора (по ходу движения теплоносителя). Предназначен для применения в системах централизованного теплоснабжения. При повышении давления до регулятора клапан открывается, нормально закрыт.

• Регуляторы перепуска

  Автоматический регулятор перепада давлений предназначен для использования в системах централизованного теплоснабжения. При повышении перепада давлений на регуляторе клапан открывается, нормально закрыт.

• Регуляторы – ограничители расхода

  Автоматический регулятор постоянства расхода предназначен для применения в системах централизованного теплоснабжения. При увеличении расхода сверх заданного регулятор закрывает клапан.

• Регуляторы перепада давления с автоматическим ограничением расхода

  Регулятор прямого действия для поддержания постоянного перепада давлений с автоматическим ограничением предельного расхода предназначен для применения преимущественно в системах централизованного теплоснабжения. Клапан-регулятор закрывается при превышении установленной величины перепада давлений.

• Пилотные регуляторы давления для систем теплоснабжения

  PCV — регулятор давления прямого действия, предназначен для применения преимущественно в системах центрального тепло-и холодоснабжения зданий. Регулятор PCV состоит из регулирующего клапана, устанавливаемого на основном трубопроводе, а также пилотного клапана и сопла, устанавливаемых на байпас. Функция регулирования PCV определяется регулирующей функцией пилотного клапана. Настройка осуществляется на пилотном клапане.

• Регуляторы температуры моноблочные

  Регулятор температуры прямого действия, предназначенный для применения, как правило, в системах горячего водоснабжения. Клапан регулятора закрывается при превышении установленной величины температуры.

• Регуляторы температуры комбинированные

  Регулирование температуры воды в системах ГВС и ограничение температуры теплоносителя в обратном трубопроводе систем централизованного теплоснабжения — основные области применения данных термоэлементов.

  Клапан регулятора открывается, когда температура датчика превышает установленное значение.

• Интеллектуальные приводы для гидравлических регуляторов

  Применение этих приводов нацелено на онлайн оптимизацию тепловых сетей и позволяет изменять настройку на гидравлическом регуляторе. Привод AMEi 6 c функциями iSET автоматически управляет настройкой перепада давления на регуляторе в зависимости от управляющего сигнала регулирующего клапана, а iNET позволяет дистанционно отслеживать и изменять настройку. Установка на гидравлические регуляторы таких приводов повышает точность регулирования, увеличивает срок службы оборудования, позволяет существенно повысить эффективность системы в целом и снизить эксплуатационные затраты на производство тепла.

• Принадлежности к гидравлическим регуляторам Ридан

Клапаны и регуляторы температуры

Использование автономных регуляторов температуры для управления паром

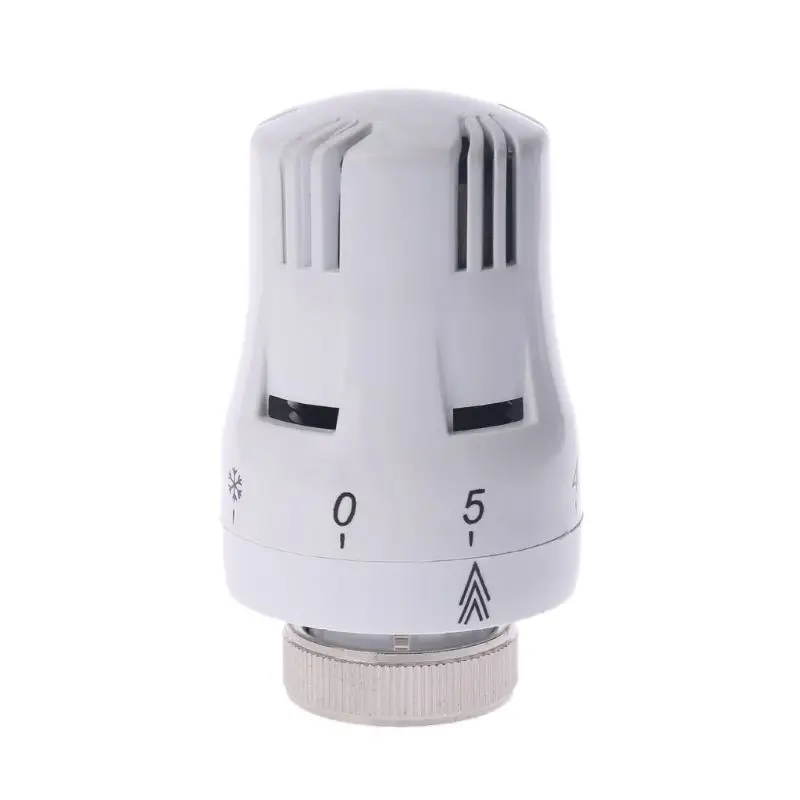

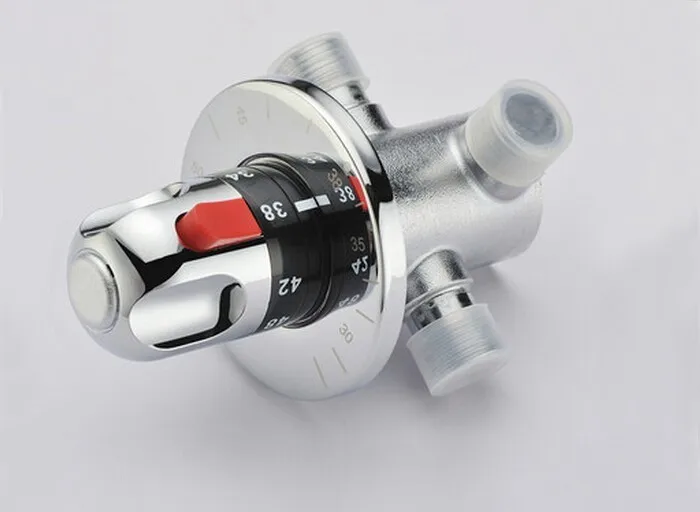

Что такое клапан регулирования температуры или регулятор температуры?

Регуляторы температуры и регулирующие клапаны (иногда называемые TCV) предназначены для регулирования температуры процесса путем регулирования давления или расхода теплоносителя в компрессорах, рубашках резервуаров, нагревательных змеевиках или других нагревательных элементах. Регуляторы температуры используются в процессах, где необходимо поддерживать стабильную температуру, несмотря на изменения температуры окружающей среды.

Напишите нам по электронной почте

Заполните контактную форму

Какие бывают типы терморегуляторов?

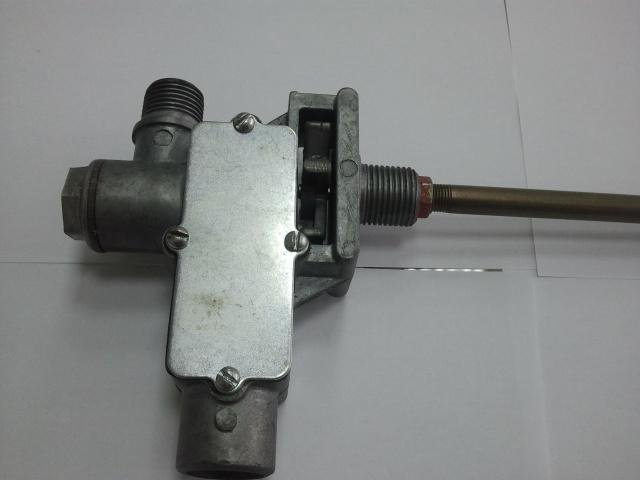

Регуляторы температуры могут быть автоматическими или внешними. Автоматические регуляторы температуры автономны и не требуют внешнего источника питания. В них используется термочувствительный материал, который расширяется и сжимается при изменении температуры. Расширение и сжатие приводит к перемещению привода для регулировки положения клапана и изменения пути потока теплоносителя к нагревательному элементу. Эта конструкция с механическим приводом обеспечивает превосходный контроль температуры, при котором заданное значение не требует частых изменений, и является более доступным способом эффективного контроля температуры. Регуляторы температуры с автоматическим приводом также называются регуляторами температуры с автоматическим управлением.

Клапаны регулирования температуры с внешним управлением часто используются как часть более сложной системы управления с внешним датчиком температуры и пропорционально-интегрально-дифференциальным (ПИД) регулятором. Для срабатывания им требуется внешний источник питания. В типичной системе ПИД-регулятор получает заданное значение и получает обратную связь от датчика температуры в контролируемой точке процесса. ПИД-регулятор сравнивает заданную температуру с температурой процесса, полученной от датчика. Электронный или пневматический сигнал отправляется от ПИД-регулятора на клапан регулирования температуры, чтобы отрегулировать положение клапана, чтобы поддерживать процесс на заданном значении температуры. Этот тип клапана используется, когда для автоматизации требуются частые заданные значения температуры.

Как работают регуляторы температуры Jordan Valve Mark 80?

Клапан Jordan серии Mark 80 полностью автономен и не требует внешнего источника питания или других дорогостоящих инструментов для управления клапаном. Привод соединен с сенсорной колбой капиллярной системой, которая заполнена летучей жидкостью, которая при нагревании начинает испаряться, создавая давление в системе, воздействующей на диафрагму, которая либо открывается (обратное действие), либо закрывается (прямое действие). клапан. При разработке привода Mark 80 со сварным уплотнением (SWA) для обеспечения наиболее точного управления было проведено много исследований. В сочетании с технологией шиберных задвижек Jordan Valve регулятор температуры Mark 80 обеспечивает превосходный контроль. Если уставку необходимо изменить, ее можно настроить на месте, а диапазон температур можно изменить, не снимая клапан с линии.

Серия регуляторов температуры с клапаном Jordan предлагает различные конфигурации регуляторов температуры с автоматическим управлением для более высоких расходов, настроек открытия или закрытия при отказе, отслеживания линий и пилотного режима.

Особенности применения – регулирование температуры резервуара с помощью парового нагревателя

У компании есть резервуар с мазутом, температура которого должна поддерживаться на постоянном уровне 120°F для обеспечения надлежащих вязкостных и текучих свойств. Пар подается через змеевики внутри топливного бака для поддержания заданной температуры. Регулятор температуры Mark 80 регулирует количество пара, проходящего через нагревательный змеевик.

Модель, используемая в этом приложении, содержит наполнитель из этилхлорида, который обеспечивает регулирование температуры в диапазоне от 80°F до 140°F (от 27°C до 60°C) с точностью до 1°F от заданного значения. Серия моделей Mark 80 доступна для диапазонов температур от -40°F до 450°F.

Напишите нам по электронной почте

Заполните контактную форму

В центре внимания: продукты для сушки на воздухе

Существует множество продуктов, которые необходимо сушить на воздухе перед использованием, таких как пиломатериалы, табак, хмель, чай и травы. Упрощенная схема процесса воздушной сушки показана ниже. Нагретый паром воздух направляется на стеллаж для сушки продукта. За сушащим продуктом находится ребристая сенсорная лампа, соединенная с регулятором температуры Mark 80. Ребристая колба, предназначенная для измерения температуры воздуха, увеличивает эффективную площадь поверхности измерения, обеспечивая необходимую чувствительность для контроля температуры воздуха. Эффективно используется в воздуховодах и сушильных камерах. При использовании оребренной колбы требуется хорошая циркуляция воздуха, и колба обычно устанавливается после нагнетательного вентилятора.

Регулятор температуры Mark 80 приводится в действие в зависимости от давления жидкости в баллоне и увеличивает или уменьшает поток пара в змеевики, поддерживая точную температуру осушения воздуха.

Для получения информации о том, как использовать автоматический регулятор температуры в вашем технологическом процессе, свяжитесь с нами.

Позвольте нам помочь вам найти правильный клапан для вашего применения.

Свяжитесь с нами

Контроль давления пара жизненно важен для поддержания постоянной температуры рубашки резервуара

Посмотреть ресурс

Точный контроль пара для прецизионной работы автоклавной сушилки

Посмотреть ресурс

Задвижки Jordan Valve с шиберными задвижками и диафрагмами Jorlon® выдерживают сложные процессы паровой стерилизации

Посмотреть ресурс

Jordan Шиберная задвижка для точного и эффективного управления паром

Посмотреть ресурс

Технология скользящих затворов Jordan Valve превосходит возможности сложного процесса отверждения шин

Посмотреть ресурс

Регулирующие клапаны с раздвижными затворами Jordan Mark 701 обеспечивают более жесткий контроль температуры и более высокую пропускную способность

Посмотреть ресурс

Регулирующий клапан питательной воды Jordan Mark 33 поддерживает точный уровень в паровом барабане котла.

Просмотр ресурса

Типовые самодействующие клапаны и системы регулирования температуры

Дом / Узнать о паре /

Типовые самодействующие клапаны и системы регулирования температуры

Содержимое

• Автоматические регуляторы температуры
• Типовые самодействующие клапаны и системы регулирования температуры
• Самодействующие регуляторы давления и приложения

Назад, чтобы узнать о паре

Типовые автоматические клапаны и системы регулирования температуры

Типовые самодействующие системы контроля температуры

Требуемая температура для системы, показанной на рис. 7.2.1, регулируется на датчике. Это наиболее распространенный тип самодействующей конфигурации регулирования температуры, и большинство других конструкций самодействующего регулирования являются его производными.

 На рис. 7.2.2 показана конструкция, регулируемая со стороны привода системы. Стоит отметить, что эта система ограничена клапанами регулирования температуры диаметром 1 дюйм (DN25). Эта конфигурация полезна, когда положение регулирующего клапана более доступно, чем положение датчика.

 На рис. 7.2.3 показана третья конфигурация, аналогичная конфигурации на рис. 7.2.1, но в которой регулировка расположена между датчиком и приводом клапана регулирования температуры. Этот тип системы называется дистанционной регулировкой и удобен, когда либо регулирующий клапан, либо датчик, либо оба они, вероятно, будут недоступны после установки регулирующего клапана.

  Капилляры

Следует отметить, что капилляры длиной 10 метров и более могут незначительно влиять на точность контроля. Это связано с тем, что большее количество капиллярной жидкости подвергается воздействию температуры окружающей среды.
Когда температура окружающей среды сильно меняется, это может повлиять на установку температуры. Если длинные капилляры проходят снаружи, рекомендуется их затянуть, чтобы свести к минимуму этот эффект.

P Гильзы

Гнезда (иногда называемые защитными гильзами) могут быть установлены в трубопроводах или сосудах. Это позволяет легко извлекать датчик из контролируемой среды без необходимости слива системы. Карманы имеют тенденцию замедлять реакцию системы, и там, где тепловая нагрузка может быстро измениться, их следует заполнить соответствующей проводящей средой для увеличения теплопередачи к датчику. Карманы, приспособленные к системам с относительно постоянными или медленно изменяющимися условиями нагрузки, обычно не нуждаются в проводящей среде. Карманы доступны из мягкой стали, меди, латуни или нержавеющей стали. Длинные карманы длиной до 1 метра доступны для специальных применений и из стекла для агрессивных сред. Однако эти более длинные карманы подходят только для использования там, где регулировочная головка не установлена ​​на конце датчика.

Усовершенствования для автоматических систем контроля температуры

Защита от перегрева с помощью устройства отключения по верхнему пределу e

Отдельная система защиты от перегрева, как показано на рис. 7.2.4, доступна в соответствии с местными нормами по охране труда и технике безопасности. или для предотвращения порчи продукта. Назначение устройства отключения по верхнему пределу — перекрыть поток теплоносителя в трубе, тем самым предотвратив перегрев процесса. Первоначально он был разработан для предотвращения перегрева в службах горячего водоснабжения (ГВС), которые снабжают потребителей горячей водой общего назначения, таких как больницы, тюрьмы и школы. Однако он также используется в промышленных процессах.

Система управляется системой автоматического управления, которая выпускает сжатую пружину в блоке отключения по верхнему пределу и защелкивает запорный клапан, если превышена заданная температура верхнего предела.

Блок привода отказоустойчивости не управляет регулирующим клапаном напрямую, а вместо этого использует челночный механизм в блоке отключения по верхнему пределу. Когда температура ниже заданной, механизм бездействует. Допускается определенное количество перемещений шаттла в любом направлении, чтобы избежать ложной активации системы.

Однако, когда температура системы поднимается выше регулируемой температуры верхнего предела, исполнительный механизм приводит в действие челнок, перемещая спусковой крючок, который затем освобождает пружину в блоке отключения верхнего предела. Это приводит к тому, что регулирующий клапан захлопывается. После устранения неисправности и после того, как система остынет ниже установленной температуры, отключение по верхнему пределу можно сбросить вручную с помощью небольшого рычага. Систему также можно подключить к системе охранной сигнализации с помощью дополнительного микропереключателя.

Система верхнего предела также имеет отказоустойчивое устройство. Если капилляр поврежден и теряет жидкость, пружина за челноком высвобождается, толкая его в другую сторону. Это также активирует предохранитель и закроет регулирующий клапан.

Температуру срабатывания можно регулировать в диапазоне от 0°C до 100°C.

Привод отказоустойчивости, показанный на рис. 7.2.5, подходит только для использования с блоком отключения по верхнему пределу. Системы, показанные на рисунках 7.2.1, 7.2.2 и 7.2.3, также могут использоваться с блоком отключения, но они не будут отказоустойчивыми. На рис. 7.2.5 показан блок отключения по верхнему пределу, прикрепленный к отдельному клапану клапана регулирования температуры. Это предпочтительнее, потому что клапан верхнего предела остается полностью открытым во время нормальной работы и с меньшей вероятностью скапливает грязь под седлом клапана. Клапан верхнего предела должен соответствовать размеру линии, чтобы уменьшить падение давления при нормальном использовании, и должен быть установлен выше по потоку от самодействующего (или другого) регулирующего клапана и как можно ближе к нему.

 Для систем отопления клапан верхнего предела должен быть установлен последовательно с клапаном регулирования температуры, как показано на рис. 7.2.5. Однако в системах охлаждения клапан регулирования температуры и верхний ограничительный клапан должны быть нормально открытыми и должны устанавливаться параллельно друг другу, а не последовательно.

С системой верхнего предела можно использовать следующие клапаны:

• Двухходовые клапаны, нормально открытые для систем отопления.
• Клапаны двухходовые, нормально закрытые, для систем охлаждения.
• Клапаны трехходовые.

Клапаны с плунжером шарообразной формы нельзя использовать с блоком отключения. Это связано с тем, что операция закрытия может привести к попаданию шара в седло и повреждению клапана.
Кроме того, в этой системе не следует использовать двухседельный клапан, поскольку он не обеспечивает герметичности.

Вспомогательные устройства автоматического контроля температуры

Адаптер для двойного датчика

Адаптер для двойного датчика, рис. 7.2.7, позволяет управлять одним клапаном с помощью системы управления с возможностью ручной блокировки.

Адаптер можно использовать как с 2-ходовыми, так и с 3-ходовыми регулирующими клапанами. Преимущество адаптера заключается в том, что экономится стоимость отдельного клапана. Однако не рекомендуется, чтобы контроль температуры и предохранительная защита верхнего предела были обеспечены общим клапаном, так как нет защиты от отказа самого клапана .

Ручной привод

Ручной адаптер, показанный на рис. 7.2.8, предназначен для использования с 2-ходовыми и 3-ходовыми регулирующими клапанами. Его также можно использовать в сочетании с адаптером для двойного датчика и автоматической системой контроля температуры, что позволяет отключать вручную, не влияя на настройки управления, как показано на рисунке 7. 2.7 9.0005

Прокладка

Прокладка (рис. 7.2.9) позволяет системе работать при более высоких температурах. Каждый регулирующий клапан и система контроля температуры имеют свои ограничения. Прокладка, установленная между системой управления и любым 2-ходовым или 3-ходовым регулирующим клапаном (кроме 3-ходовых клапанов DN80 и DN100), позволяет системе работать при температуре не более 350°C, при условии, что сам регулирующий клапан способен выдерживать такие высокие температуры.

Типичные среды и области применения

Среды, подходящие для автоматических регуляторов температуры:

• Любые среды, в которых не требуются сложные электрические и пневматические элементы управления. Особенно подходит для грязных и опасных зон.
• Области, удаленные от любого источника питания.
• Для точного управления хранением или приложениями с постоянной нагрузкой, или для приложений с переменной нагрузкой, где не требуется высокая точность.

Отрасли, использующие автоматические регуляторы температуры:

Пищевая промышленность

• Фрезерование, контроль температуры батареи нагревателя (безопасный).
• Бойни — мойка и т.д.
• Производство масел и жиров — подогрев резервуаров для хранения.

Промышленный

• Металлопокрытие — подогрев резервуаров.
• Резервуарные парки — отопление.
• НПЗ.
• Промышленная мойка.
• Пароконденсатные системы.
• Прачечные.

Отопление, вентиляция и кондиционирование воздуха (HVAC)

• Горячее водоснабжение и отопление в домах престарелых, больницах, развлекательных центрах и школах, тюрьмах и в садоводстве для защиты от замерзания.

Наиболее часто встречающиеся области применения автоматических регуляторов температуры:

Котельные

• Кондиционирование питательной воды котла или нагрев с прямым впрыском пара в питательный резервуар котла.
• Системы охлаждения резервных генераторов.

Водонагреватели без накопителя

• 2-портовый контроль температуры и защита от перегрева (пара или воды).
• 3-портовый контроль температуры и защита от перегрева (только вода).
• 2-портовый контроль времени/температуры (только для пара).

Аккумулирующие калориферы

• 2-портовый контроль температуры или времени/температуры и защита от перегрева (пар или вода).
• 3-портовое управление и защита от перегрева (только вода).

Системы впрыска (или прокачки)

• 2- или 3-портовая система впрыска.

Системы отопления

• Базовый смесительный клапан и компенсационный регулятор.
• Зональное компенсирующее управление.
• Базовый компенсатор плюс управление внутренними зонами.
• Управление потолочной излучающей полосой или излучающими панелями.

Системы горячего воздуха

• Управление батареей отопителя с помощью комнатного датчика, датчика отключения воздуха или датчика возвратного воздуха.
• Регулятор компенсации на блоке подачи воздуха.
• Контроль нижнего и верхнего пределов.
• Защита от замерзания батареи отопителя.

Управление мазутом

• Управление нагревательным змеевиком резервуара.
• Управление линейными нагревателями.
• Контроль линий пароспутников.

Управление технологическим процессом

• Емкость для кислотного травления.
• Гальванический чан.
• Резервуар для кипячения технологического раствора.
• Бак для моющего средства для пивоварни.
• Сушильное оборудование, например, шкаф для стирки или сушилка для шерстяных мотков, печь для сушки порошка и жмыха на химическом заводе, сушильная печь для кожевенного завода.
• Реактор непрерывного или периодического действия.
• Сковорода с рубашкой для пищевой промышленности.

Системы охлаждения

• Охлаждение дизельного двигателя.
• Управление маслоохладителем пластинчато-роторного компрессора.
• Охладители гидравлического и смазочного масла.
• Управление охлаждением холодной водой одноступенчатого компрессора.
• Управление охлаждением компрессора замкнутого контура.
• Управление доохладителем воздуха.
• Управление батареей воздухоохладителя.
• Управление водяным охлаждением резервуара с рубашкой.
• Управление охлаждающей водой обезжиривателя.

Специальные применения

• Управление для снижения коррозии и теплового напряжения в котлах LTHW.
• Управление водонагревателем.
• Ограничение температуры.

Применение для системы защиты от превышения допустимого предела

• Предотвращение превышения температуры в системах горячего водоснабжения или нагревательных калориферах в соответствии со многими нормами по охране труда и технике безопасности.
