Уголок стальной оцинкованный 40х40х4 мм для заземления (Код: 40404)
465.00 Руб
В наличии
Купить Подробнее
Уголок стальной оцинкованный 50х50х4 мм для заземления (Код: 50504)
710.
00 Руб
В наличии
Купить Подробнее
Уголок стальной оцинкованный 50х50х5 мм для заземления (Код: 50505)
750.00 Руб
В наличии
Купить Подробнее
Уголок стальной оцинкованный 63х63х4 мм для заземления (Код: 63634)
940.00 Руб
В наличии
Купить Подробнее
Уголок стальной оцинкованный 63х63х5 мм для заземления (Код: 63635)
970.
00 Руб
В наличии
Купить Подробнее
Уголок стальной оцинкованный 63х63х6 мм для заземления (Код: 63636)
1050.00 Руб
В наличии
Купить Подробнее
Уголок стальной оцинкованный 75х75х5 мм для заземления (Код: 75755)
1190.00 Руб
В наличии
Купить Подробнее
Уголок стальной оцинкованный 75х75х6 мм для заземления (Код: 75756)
1250.
00 Руб
В наличии
Купить Подробнее
Вертикальный заземлитель из уголка 50х50х5 мм, 3 м (Код: NE5503)
2-3 дня
Купить Подробнее
Заземление на даче
Электробезопасность из важнейших критериев безопасности в загородном доме или участке.
Один из параметров защиты людей и животных от поражения электрическим током — защитное заземление.
Смонтировать заземление на даче можно несколькими способами: использовать естественный или искусственный заземлитель. Естественный заземлитель — это проводящая часть, которая находится в электрическом контакте с землей. Искусственный заземлитель выполняется специально для заземления.
Если у вас нет возможно использовать естественный заземлитель, то есть несколько видов материалов и элементов для монтажа искусственного заземляющего устройства.
Для дачного дома или небольшого загородного домика в целях применения материала для заземления можно использовать стальные уголки. Самый распространенный уголок- равнополочный уголок 50х50х5 и 40х40х4 мм. Уголки длиной по 2-3 метра (усредненная конструкция) — по 3 штуки в ряд или же треугольником. Уголки необходимо объединить полосой 40х4 мм. Соединение все сварные.

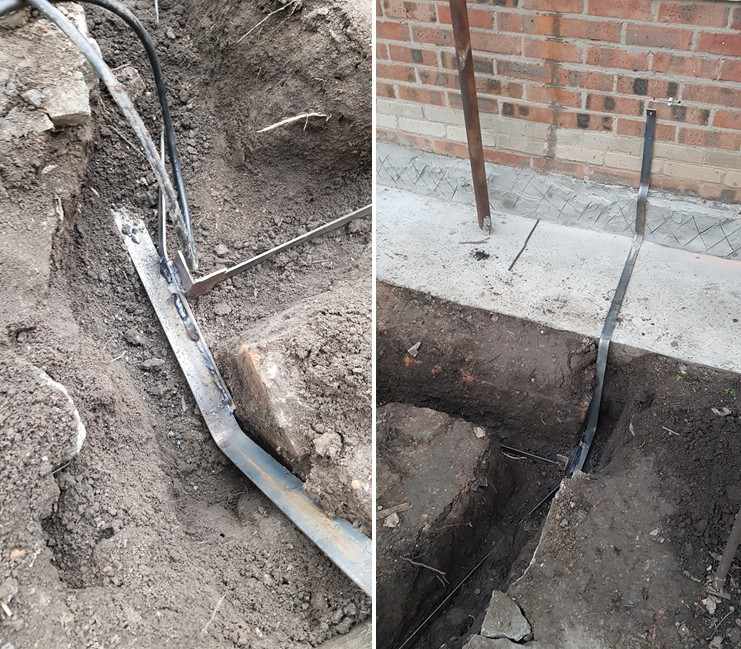

Необходимо подготовить траншею для горизонтального проводника .

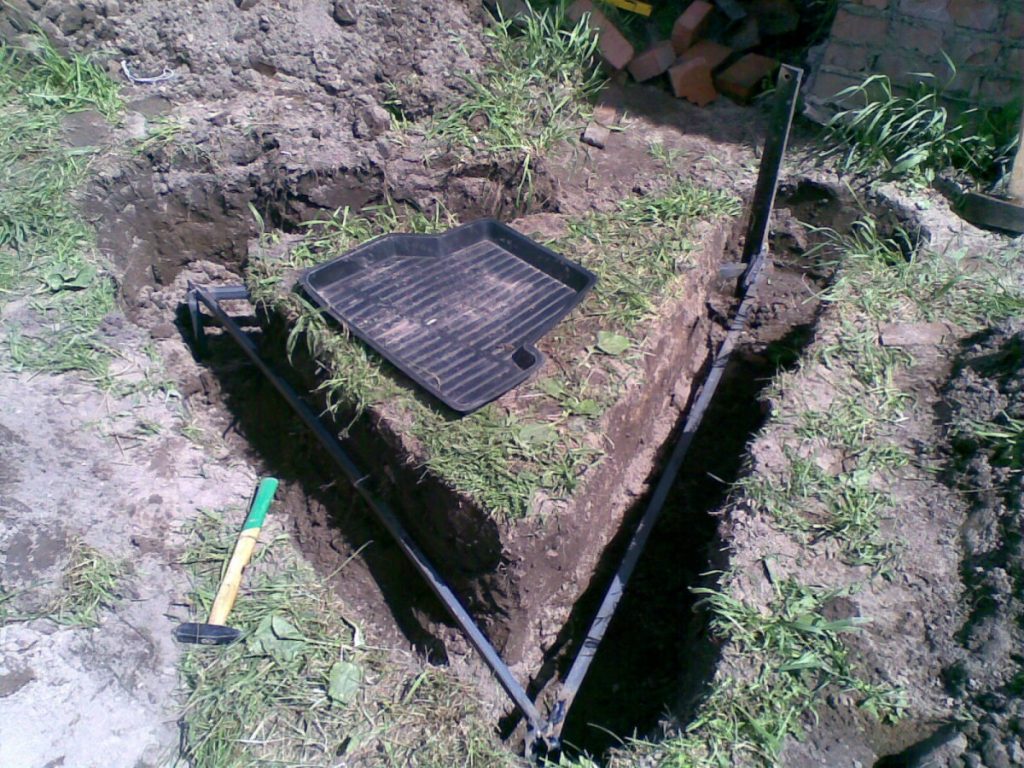

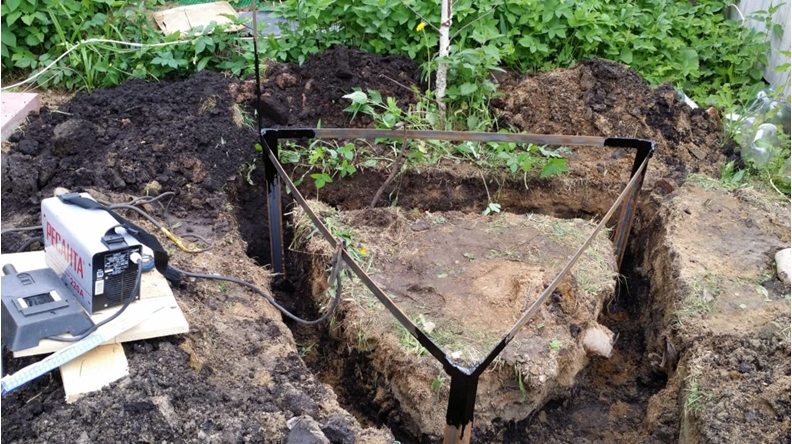

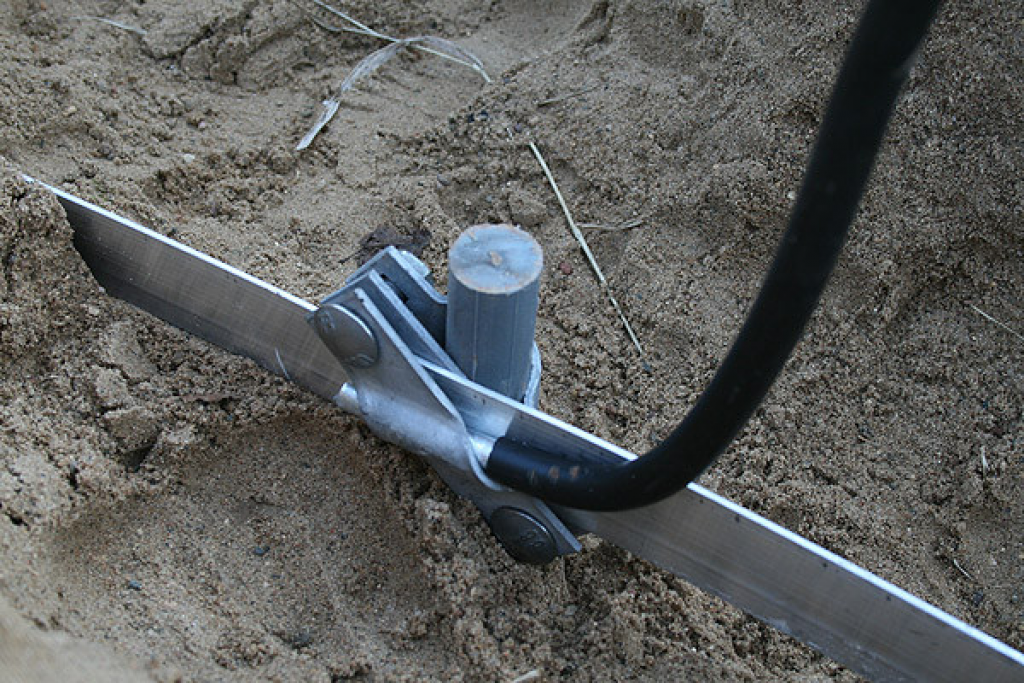

Забить стальные уголки и объединить полосой.
Согласно ПУЭ изд. 7 — «1.7.103. Общее сопротивление растеканию заземлителей (в том числе естественных) всех повторных заземлений PEN-проводника каждой BЛ в любое время года должно быть не более 5, 10 и 20 Ом соответственно при линейных напряжениях 660, 380 и 220 В источника трехфазного тока или 380, 220 и 127 В источника однофазного тока. При этом сопротивление растеканию заземлителя каждого из повторных заземлений должно быть не более 15, 30 и 60 Ом соответственно при тех же напряжениях.»
Таким образом для создания такого заземления на даче необходимо помнить, что у вас должен быть суглинок, глина, мокрый песок, или грунт насыщенный водой удельным электрическим сопротивлением не более 220 Ом*м. Если эта величина превышена (сухой песок, каменистая местность, строительный мусор), то необходимо увеличить количество вертикальных заземлителей, а вместе в этим и длину горизонтального проводника. Или стоит применять стальные уголки большей длины, но тогда стоит вопрос о способе забивания.
2-3 метра можно забить кувалдой с уровня земли, а уголок 4-5 метров практически невозможно.
Стальной уголок и стальная полоса — это черный металлопрокат. Мы предлагаем использовать согласно ПУЭ (изд.7) «1.7.111. Искусственные заземлители могут быть из черной или оцинкованной стали или медными» Оцинкованные уголки и оцинкованную стальную полосу.
Самыми распространенными размерами для монтажа заземления являются — уголок стальной оцинкованный 50х50х5 мм и полоса стальная оцинкованная 40х4 мм. Размеры этих материалов соответствуют нормативной документации по заземлению. А так же прослужат намного дольше, благодаря защитному слою цинка, нанесенным горячим способом. Срок службы такого оцинкованного заземления не менее 25 лет.
Установки и проверки систем с заземлением в углу — Журнал IAEI
Электрические системы заземляются для ограничения напряжения, вызванного молнией, перенапряжениями в сети или непреднамеренным контактом с линиями более высокого напряжения, и для стабилизации напряжения относительно земли во время нормальной работы.
Электрические системы можно заземлить несколькими способами. Среди прочего, существуют системы с индукционным заземлением, системы с заземлением через сопротивление и системы с заземлением с высоким импедансом. Наиболее распространенной системой с заземлением является система с глухозаземленным заземлением, в которой нет преднамеренного сопротивления заземления в цепи заземления или цепи заземления. Обычными системами с глухим заземлением являются 3-фазные, 4-проводные системы с высоким ответвлением треугольника; 3-фазные, 4-проводные системы, соединенные звездой; и 1-фазные 3-проводные системы с заземлением. 9Рисунок 1. Цепи переменного тока и системы, требующие заземления Раньше это разрешалось при определенных условиях. Например, на некоторых промышленных предприятиях было желательно иметь незаземленную систему, чтобы обеспечить непрерывность обслуживания и исключить дорогостоящие простои. Обычно на этих сервисах устанавливались наземные детекторы. Текущая отраслевая практика по-прежнему использует незаземленные системы по многим из тех же причин; однако эти незаземленные системы обычно выводятся на стороне нагрузки сервисного оборудования и контролируются на случай случайных замыканий на землю с помощью оборудования для обнаружения заземления.
Рисунок 2. Угловые заземленные системы
Раздел 200.2 гласит:
«» 200.2 Общие положения. Все системы электропроводки помещений, за исключением цепей и систем, освобожденных или запрещенных согласно 210.10, 215.7, 250.21, 250.22, 250.162, 503.13, 517.63, 668.11, 668.21 и 690.41, за исключением, должны иметь заземленный проводник, идентифицированный в соответствии с 200.6. .””1
NEC требует, чтобы система электропроводки в помещении была подключена к заземленной системе. Раздел 200.3 гласит:
«» 200.3 Подключение к заземленной системе. Электропроводка помещений не должна быть электрически соединена с системой электроснабжения, если последняя не содержит для любого заземленного проводника внутренней системы соответствующий заземленный проводник.
Для целей настоящего раздела под электрически подсоединенным понимается подсоединение таким образом, чтобы оно могло проводить ток, в отличие от соединения посредством электромагнитной индукции.0002 Рис. 3. Выключатель с плавким предохранителем для системы треугольника с заземлением в углу
Необычная система с заземлением представляет собой 3-фазную трехпроводную систему с заземлением по углу треугольника. Это система, в которой один из фазных проводников трехфазной батареи треугольника преднамеренно заземлен. Угловые заземленные системы использовались для обеспечения услуг, обслуживающих только 3-фазную нагрузку, такую как скважинный насос. Трехфазные системы с угловым заземлением также устанавливались в прошлом в качестве основного оборудования для многих коммерческих или промышленных помещений. Их становится все меньше и меньше из-за более широкого использования заземленных систем с рабочим напряжением: 120 вольт и 277 вольт. В системе с заземлением в углу напряжение относительно земли на незаземленных фазных проводах такое же, как и напряжение между фазными проводами.
Правила для заземляющих проводников
Независимо от того, является ли система обычной заземленной системой или редко устанавливаемой в наши дни, правила для заземляющих проводников таких систем одинаковы. Важные требования к заземляющим проводникам заземленных электрических систем или служб содержатся в статье 200, в которой рассматривается идентификация заземляющих проводников и их клемм. Заземленный проводник должен быть идентифицированным проводником системы или службы. Размеры 6 AWG и меньше, как правило, должны быть идентифицированы белой или естественно-серой изоляцией по всей длине. Размеры больше 6 AWG разрешается обозначать белой или естественно-серой изоляцией; тремя полосами белого или естественно-серого цвета по всей длине изоляции проводника на изоляции, отличной от зеленой; или в точках их окончания отличительной белой маркировкой, окружающей проводник, например, цветной лентой или краской.
Фото 2
Другие важные требования к заземляющим проводам приведены в 240.22; они запрещают установку устройств сверхтока последовательно с любым заземленным проводником. Два ограничительных условия, перечисленных в 240.22, разрешают эту установку: первое, когда устройство защиты от перегрузки по току размыкает все проводники цепи, включая заземляющий проводник; а во втором используются плавкие предохранители для защиты двигателей и цепей двигателей от перегрузки в соответствии с 430.36. Раздел 240.22 гласит:
«» 240.22. Заземленный проводник. Никакое устройство максимального тока не должно подключаться последовательно к любому проводнику, который намеренно заземлен, если не выполняется одно из следующих двух условий:
(1) Устройство максимального тока размыкает все проводники цепи, включая заземленный провод, и спроектировано так что ни один полюс не может работать независимо.
(2) Если требуется согласно 430.36 или 430.37 для защиты двигателя от перегрузки.»3
0003
Раздел 230.75 требует, чтобы сервисное оборудование имело средства для отключения заземляющего провода. Этим средством разъединения может быть разъединяющая перемычка, клемма или наконечник, к которому при подключении присоединяется заземляющий проводник. Размыкающая линия используется в более крупном сервисном оборудовании для обеспечения требуемой изоляции для проверки диэлектрических характеристик и тестирования оборудования GFP.
Еще одно важное требование, касающееся заземленных проводников заземляющих систем, содержится в 250.24(A)(5). Здесь ясно, что соединения с землей заземляющим проводником после сервисного разъединителя запрещены. Это необходимо для предотвращения протекания обратного тока по заземленному проводнику через заземляющие проводники оборудования или другое заземленное оборудование при возвращении к источнику. Раздел 250.24(А)(5) гласит:
“ 5) Соединения заземления со стороны нагрузки.
Заземляющее соединение не должно быть выполнено ни с одним заземляющим проводником цепи на стороне нагрузки средств отключения, если иное не разрешено в этой статье».4
Фото 3 и приложения, где это все еще приемлемо: (1) для отдельно выделенных систем, (2) для соединений в отдельных зданиях сооружений и (3) для использования заземляющего проводника цепи для заземляющего оборудования. Здесь следует проявлять осторожность при определении того, допустимы ли какие-либо из этих условий, указанных в FPN, для заземленного фазового проводника.
Путь с низким импедансом
Раздел 250.24(B) требует, чтобы заземляющий проводник службы был установлен вместе с служебными проводниками, подведен к кожуху средств отключения служб и соединен с кожухом средств отключения служб. Сервисное оборудование изготовлено и имеет маркировку «Подходит для использования в качестве сервисного оборудования» или «Подходит для использования только в качестве сервисного оборудования».
Одной важной особенностью оборудования, имеющего любую из этих маркировок, является то, что в оборудовании используются средства, обеспечивающие соединение заземляющего проводника с корпусом средства отключения. Соединение заземленного провода в сервисном разъединителе служит двум жизненно важным целям. При нормальной работе заземленный проводник, который обычно является нейтральным проводником системы или службы, будет проводить несимметричный обратный ток к источнику. В условиях замыкания на землю заземляющий проводник должен служить в качестве пути с низким импедансом для тока замыкания обратно к обслуживающему трансформатору. Обслуживающая коммунальная служба предоставляет услугу, включающую заземляющий проводник, но очень редко заземляющий проводник оборудования. Размер этого заземляющего проводника должен включать в себя условия, позволяющие выдерживать ожидаемый ток нагрузки и любой ток короткого замыкания для отключения устройств перегрузки по току. Путь тока короткого замыкания должен быть эффективным, постоянным и непрерывным, иметь достаточную мощность и минимально возможное полное сопротивление (см.
250.24(D) и 220.22).
Рисунок 5. Применение автоматических выключателей в системе с заземлением на угол
Правила для автоматических выключателей и оборудования в системах с заземлением на угол
Автоматические выключатели, используемые в системах с заземлением на угол, должны выбираться тщательно и применяться в пределах их номиналов. Выключатели с косым номиналом также должны использоваться в пределах их номиналов. Типичные автоматические выключатели с косым номиналом должны быть 120/208 вольт или 277/480 вольт. Типичная маркировка на автоматических выключателях с прямым номиналом: 240 вольт, 480 вольт или 600 вольт. В системах с угловым заземлением обычно требуется установка прямоточных выключателей. Выключатели должны иметь номинальное значение, равное максимальному номинальному напряжению относительно земли на любом из полюсов выключателя. Например, выключатели, установленные в заземленной по углу системе на 480 вольт, не могут быть рассчитаны на 480/277 вольт.
Нижнее значение напряжения в этом рейтинге является номинальным напряжением между фазой и землей. В 480-вольтовой системе с заземлением в углу фазное напряжение будет составлять 480 вольт, а не 277 вольт.
Оборудование также должно иметь соответствующие характеристики для использования в системах с угловым заземлением. Например, сервисное оборудование для 240-вольтовой трехфазной системы с заземлением по углам должно иметь маркировку «Подходит для использования в качестве сервисного оборудования» и иметь соответствующие рейтинги. Сервисное оборудование, используемое в 3-фазной 3-проводной системе с заземлением в углу, должно иметь маркировку, указывающую на пригодность. Оборудование должно иметь маркировку 3-фазное, 3-проводное 240 вольт. Если это система на 480 вольт, она должна быть помечена как 3-фазная, 3-проводная 480-вольтовая. 480-вольтовое оборудование с пониженным номиналом подходит для использования в 240-вольтовой системе, поскольку оно будет использоваться в пределах ее ограничений по напряжению.
Фото 4
Некоторые распределительные щиты и щиты имеют двойные или несколько номиналов напряжения. Важно проверить, какие типы автоматических выключателей разрешены при использовании на различных уровнях напряжения. Здесь следует проявлять особую осторожность, чтобы правильно применять продукт в соответствии с его рейтингами. В Кодексе ничего не говорится о обязательной маркировке поля, указывающей, какое напряжение применяется, хотя, вероятно, рекомендуется маркировать оборудование с несколькими напряжениями приложенным напряжением в поле. Кодекс требует полевой маркировки оборудования при использовании в комбинациях серийных номиналов. Устройства с последовательным номиналом должны применяться в пределах их комбинаций испытательного напряжения и номинальных значений. Важно, чтобы это оборудование, применяемое в последовательной комбинации номинальных значений при уровне напряжения выше его номинального, использовалось надлежащим образом. Примером может служить 480-вольтовая 3-фазная 3-проводная комбинированная система с последовательным номиналом, приложенная к 240-вольтовому 3-фазному приложенному напряжению.
Ключевым моментом здесь является то, что оборудование должно иметь маркировку, указывающую на пригодность для таких серийных номиналов при приложенных напряжениях. Это указывает на то, что оценка соответствия была проведена квалифицированной лабораторией электрических испытаний.
Заземление (заземление) системы
Если система имеет угловое заземление, то должен быть электрод(ы) заземления, к которому подключен заземленный фазовый провод системы. Проводник, используемый для соединения заземляющего проводника с заземляющей или электродной системой, известен как проводник заземляющего электрода. Проводники заземляющих электродов должны иметь размеры в соответствии с 250.66 и не должны быть меньше значений, указанных в таблице 250.66, если только они не являются единственным соединением со стержневыми, трубчатыми или пластинчатыми электродами; кольцевые электроды; или электрод в бетонном корпусе. Проводник минимального размера для стержня, трубы или пластины должен быть из меди 6 AWG.
Минимальный размер для залитых бетоном электродов — медь 4 AWG, а минимальный размер проводника заземляющего электрода для заземляющего кольца — медь 2 AWG. Установка заземляющих проводников должна обеспечивать защиту от физических повреждений; защита от магнитных полей (дроссельный эффект) при установке в металлические дорожки качения; и если в качестве проводника заземляющего электрода используется алюминий, он не должен устанавливаться или заканчиваться на расстоянии менее 18 дюймов от земли в соответствии с 250.64 (A)–(E).
Резюме
Установка и осмотр систем с заземлением в углу может быть немного пугающей как для опытных ветеранов, так и для изучающих Кодекс. Все правила для заземляющих проводников должны одинаково применяться к заземляющим проводникам всех систем, независимо от того, является ли заземляющий проводник заземленным нейтральным проводником или заземленным фазным проводником. Оборудование, используемое в системах с угловым заземлением, должно иметь соответствующую маркировку и применяться в пределах своих номиналов.
Поскольку Кодекс продолжает отходить от использования заземленного проводника для заземления ниже по потоку от сервисного оборудования или отдельно производной системы, это справедливо и для заземленного проводника систем с заземлением в углу. Требования к заземленным проводникам в Кодексе применимы к системам с заземлением по углу треугольника, а также к более распространенным 3-фазным, 4-проводным системам, соединенным звездой, заземленным высоковетвевым системам, соединенным треугольником, и однофазным, 3-проводным системам. системы с заземлением. Обучение тестированию напряжения имеет решающее значение для тех, кто имеет возможность устранять неполадки в этих системах. Эти системы не так распространены, но все еще используются и могут обмануть даже опытных. Необходимо соблюдать осторожность при поиске и устранении неисправностей при любом напряжении. Использование соответствующих средств индивидуальной защиты должно использоваться там, где оборудование должно работать или проверяться под напряжением (см.
