Регулятор освещения для лампы накаливания – Устройство, схема и подключение диммера для ламп накаливания

В процессе проектирования всей системы требуется правильно рассчитать количество и показатели мощности таких устройств, а также определиться с их расположением и типом подведения электрической проводки.

Нюансы выбора

Тем не менее, специалисты настоятельно советуют присмотреться к универсальным светорегуляторам серии Living-Light от итальянского производителя ВТiсinо, и серии Еtikа от производителя Lеgrаnd.

При выборе светорегулятора целесообразно исходить из типа и уровня мощности источника света, а также в обязательном порядке учитывать суммарную нагрузку.

Как показывает практика, приобретая диммер нужно принимать во внимание общую нагрузку, на которую рассчитано устройство + обязательный запас мощности примерно в 10-20%.

Заключение

Замена штатного выключателя диммером – оптимальный вариант, который позволяет получить легкое и удобное управление системой освещения.

Однако, при их установке нужно помнить, что такие устройства, как правило, критичны к температурному режиму в зоне эксплуатации, а также совершенно не рассчитаны на превышение допустимой нагрузки.

Видео на тему

proprovoda.ru

виды, как выбрать, лучшие модели и производители

Современные электроустройства предоставляют ряд дополнительных возможностей. Многие пользователи уже оценили светорегуляторы, позволяющие плавно приглушать освещение, создавая к комнате атмосферу уюта и комфорта.

При выборе таких приспособлений важно обращать внимание на их совместимость с категорией светового источника. Например, диммер для ламп накаливания предназначен именно для этого типа осветительных приборов.

Чтобы не растеряться в магазине и не запутаться в многообразии предложений, предварительно следует узнать больше информации о светорегуляторах, согласны? Все нужные сведения собраны в нашей статье.

Мы описали принцип работы, плюсы и минусы применения диммеров, привели подробную классификацию приборов и обозначили правила их подключения. Обзор лучших производителей и моделей поможет подобрать практичную и качественную модель регулятора света.

Содержание статьи:

Принцип действия диммеров

Светорегуляторы – удобные приборы, позволяющие менять степень освещенности помещений, снижая мощность ламп. В основу таких устройств могут быть положены различные решения.

Наиболее простым приспособлением является обычный реостат, недостатком которого является значительный нагрев в процессе пользования.

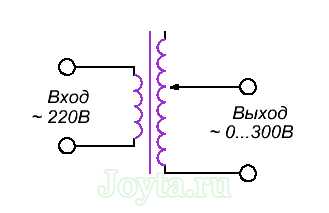

Чтобы избежать этого, в цепь питания включают балластные бытовые трансформаторы, компенсирующие временные броски напряжения.

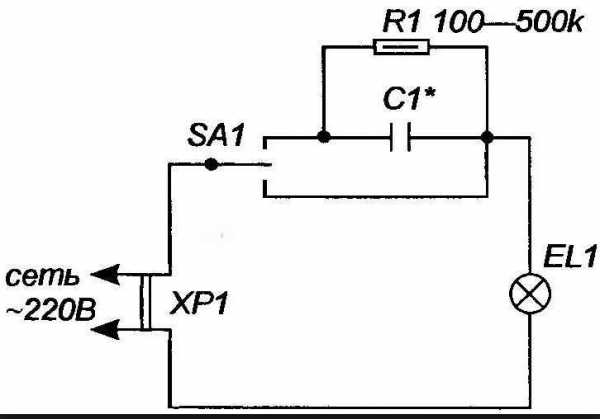

Даже простейший светорегулятор может выполнять важные функции (+)

Более современными и удобными устройствами считаются регуляторы света, конструкция которых базируется на полупроводниках – синисторах, тиристорах, динисторах.

Такие приспособления гарантируют легкое управление моментами отпирания/запирания, связанными с изменением направления тока в цепи.

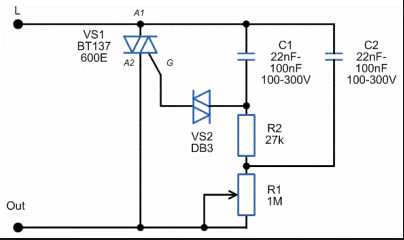

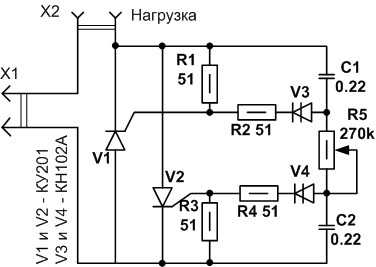

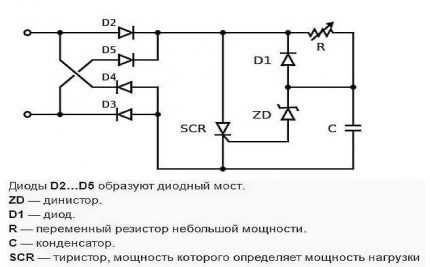

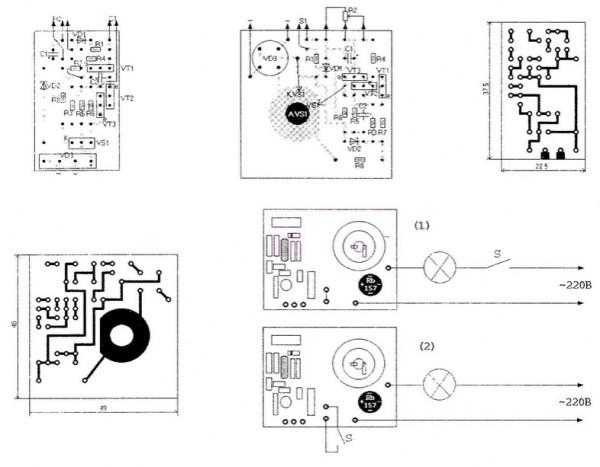

Схема диммера на тиристорах. Наиболее простой вид светорегулирующего прибора, которую легко можно изготовить своими руками, имея элементарные технические навыки (+)

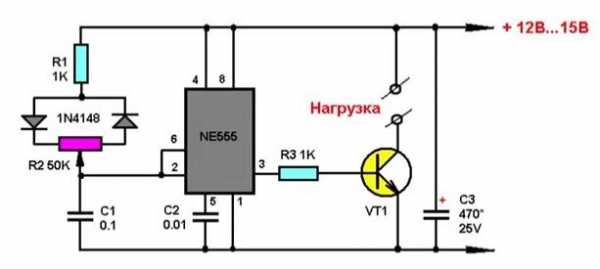

Аппараты, генерирующие автоколебания, изготовляются также на основе транзисторов: в этом случае главными узлами  являются полевые элементы большой мощности.

Подробнее об устройстве и принципе работе диммера читайте в .

Светорегуляторы: достоинства и недостатки

К числу плюсов диммеров можно отнести:

1. Комфортное управление яркостью освещения. В некоторых случаях это можно сделать дистанционно или с помощью акустического сигнала.
2. Возможность использования регуляторов в качестве выключателей для зажигания и тушения ламп.
3. Уменьшение нагрузки способствует продлению периода эксплуатации осветительных приборов.
4. Современные модели часто имеют функцию программирования, что позволяет имитировать присутствие хозяина в случае отъезда.

В ассортименте специализированных магазинов представлен широкий модельный ряд устройств, которые различаются по своей конструкции, дизайну, стоимость, набору различных опций.

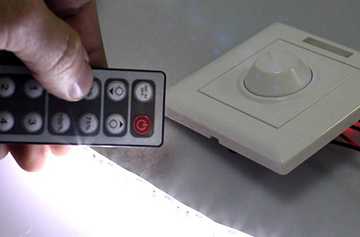

Чрезвычайно удобным устройством является дистанционный диммер, позволяющий зажигать и гасить свет, а также изменять его яркость на расстоянии при помощи пульта

В то же время эти приборы имеют ряд определенных недостатков. Прежде всего, они чувствительны к перегреву, поэтому рекомендуется устанавливать их в помещениях с температурой не выше +25°C.

При использовании диммеров нужно соблюдать минимальный уровень нагрузок, равный 40 Вт. Если часто нарушать этот показатель, регулирующий механизм преждевременно выйдет из строя.

Подаваемые импульсы могут стать источниками радиопомех. Для компенсации этого не слишком приятного эффекта в схему порой вводят катушки с конденсаторами (LG фильтры).

Если в цепь включены мощные лампы с длинными нитями накаливания, следует остерегаться подавать на них минимальное напряжение, поскольку приборы могут начать «петь».

К схеме питания строго запрещено подключать телевизоры, компьютеры, планшеты, радиоприемники. Не допускается подсоединение ЭПРА (электронные пускорегулирующие аппараты), люминесцентных ламп.

Согласно расчетам специалистов, 50% снижение мощности лампы накаливания при помощи современных диммеров позволяет сэкономить 15% электрической энергии

Дискуссионным вопросом является экономия электроэнергии при регулировании работы .

Исследования ученых показали, что применение современных видов диммеров способствует некоторому снижению электропотреблению, однако этот показатель вряд ли можно назвать внушительным.

Виды регуляторов для ламп накаливания

Существует несколько вариантов классификаций приборов для управления яркостью свечения лампочек.

По принципу работы регуляторов

Все модели можно разделить на две большие категории:

• механические;
• электронные.

Механические. К ним относятся простые бюджетные устройства, действующие по принципу реостата. В них предусмотрена ручка, поворачивая которую можно увеличивать или уменьшать напряжение, что вызывает изменение интенсивности светового потока.

Механические приспособления, выпускаемые разными производителями, имеют однотипную конструкцию. Тем не менее, они могут различаться по качеству из-за технических характеристик используемых деталей и тщательности сборки.

В механизмы отдельных моделей также могут быть добавлены специальные узлы, способствующие плавному управлению процессом и/или обеспечивающие стабильную работу диммера при минимальной подаче электрического тока.

Электронные. Регуляторы представляют собой довольно сложные приборы, управление которыми осуществляется на основе обычных или сенсорных кнопок.

Составной частью подобных устройств является микроконтроллер, который заметно расширяет их возможности по сравнению с механическими аналогами.

В моделях светорегуляторов как правило предусматривается защита от перегрева, отключающая прибор при достижении определенной температуры, а также от короткого замыкания

Вот лишь несколько дополнительных функций, которыми могут быть оснащены подобные приборы:

• монтаж нескольких пультов управления, размещенных в различных зонах комнаты;
• возможность регулирования работы регуляторов на расстоянии;
• использование стандартных и пользовательских режимов источников света;
• подсоединение диммера к датчику освещения, благодаря чему достигается автоматическая корректировка интенсивности искусственного освещения в зависимости от степени естественного.

Электронные устройства чрезвычайно удобны в эксплуатации, их недостатком можно считать лишь высокую стоимость.

По типу конструкции приборов

В зависимости от конструктивных особенностей можно выделить три основных типа светорегуляторов:

1. Модульные, внешний вид которых напоминает автоматы-выключатели. Подобные приборы, совместимые с лампами накаливания, обычно устанавливаются в распределительных шкафах. Их регулировка производится кнопкой либо клавишей.
2. Вмонтированные, с установкой в специальные коробки, устройство которых предусматривается на стадии электромонтажных работ. Они совместимы с различными типами осветительных приборов.
3. Моноблочные, работающие аналогично обычным выключателям. Устройства требуют двухпроводного подключения, что дает возможность разрывать цепь фазного провода, вызывая нагрузку.

Для управления освещением в жилых помещениях чаще всего применяется последний вариант.

Согласно методу монтажа электроприборов

В зависимости от варианта установки выделяется два типа светорегуляторов: внутренние и внешние.

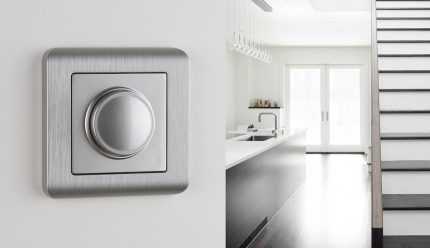

Внутренний монтаж. Этот вариант используют при прокладке скрытой проводки. В этом случае приборы монтируются в особых коробках, которые специально устраиваются в стенных нишах.

Производители уделяют особое внимание разработке моделей накладных диммеров. Устройства часто имеют оригинальный дизайн и изысканную цветовую гамму

Наружное размещение. В электроцепи на поверхности стен устанавливаются накладные диммеры.

Благодаря привлекательному виду они имеют не только практическое значение, но и выполняют декоративную функцию, расставляя акценты в интерьере.

По способу регулирования освещения

При выборе модели нужно учесть, каким образом производится включение/выключение/регулировка.

Опираясь на этот критерий, можно выделить следующие варианты:

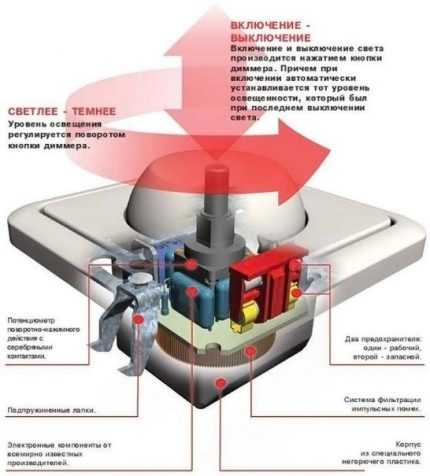

1. Поворотно-нажимные — регуляторы с кнопкой, нажатие на которую позволяет включать/выключать свет, а вращение – управлять его интенсивностью.
2. Поворотные — при включении лампа загорается с минимальной степенью яркости, которая повышается при помощи вращения кнопки.
3. Клавишные — регулировка освещения происходит с помощью удержания нажатой клавиши.

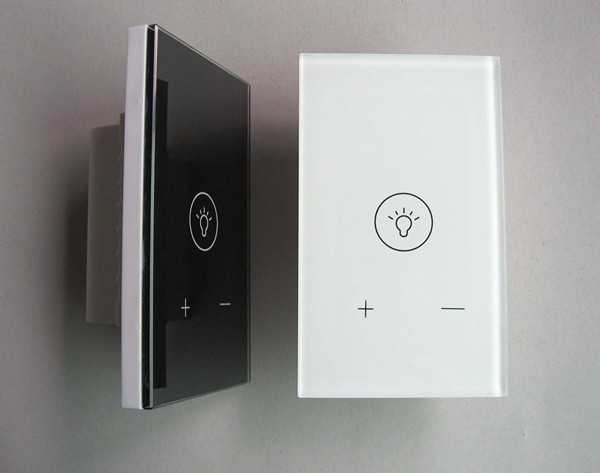

4. Сенсорные — современный вариант, позволяющий управлять освещением, касаясь чувствительной пластины экрана.
5. Дистанционные — регулирование работы осуществляется на расстоянии при помощи ДУ-пультов, но часто дублируется традиционным способом.

Существуют также модели, где используется акустический принцип. В этом случае зажечь или погасить осветительное устройство можно голосовой командой или хлопком.

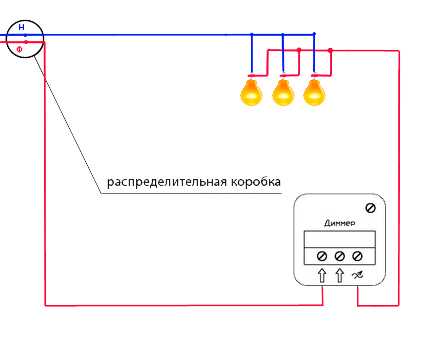

Стандартный вариант подключения

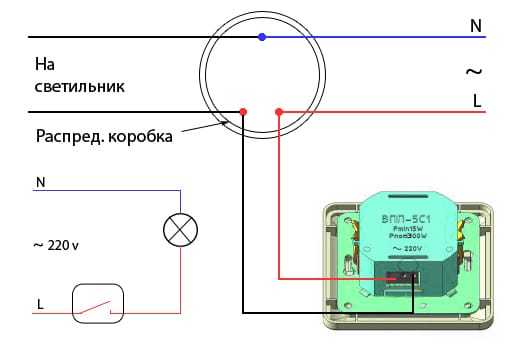

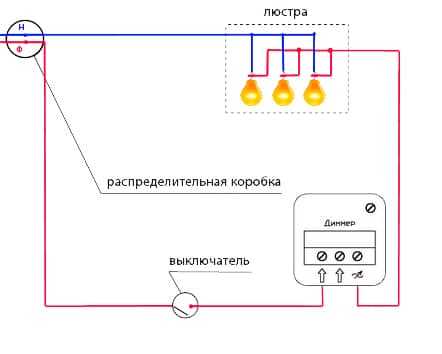

Подсоединение регулятора яркости к осветительной системе выполняется довольно легко, следует лишь учитывать, что в зависимости от модификации прибор может иметь две или четыре клеммы.

При подключении устройства в цепь необходимо соблюдать правила техники безопасности. Все манипуляции следует проводить при отключенном электричеством, используя инструменты с исправной изоляцией

Конструкция моноблочных моделей предусматривает две клеммы, через которые надо подключить разорванную фазу осветительной цепи. Как правило, такие приборы устанавливаются вместо выключателей в имеющееся гнездо.

Инструкция подключения светорегулятора

Процесс состоит из следующих этапов:

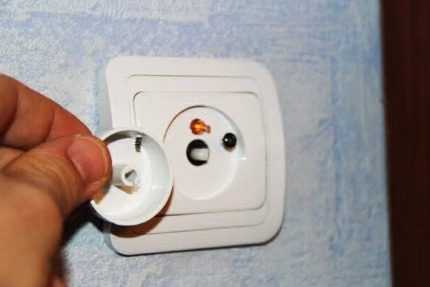

1. Прежде всего, необходимо отвинтить болты и снять выключатель, отсоединив от электропроводки.

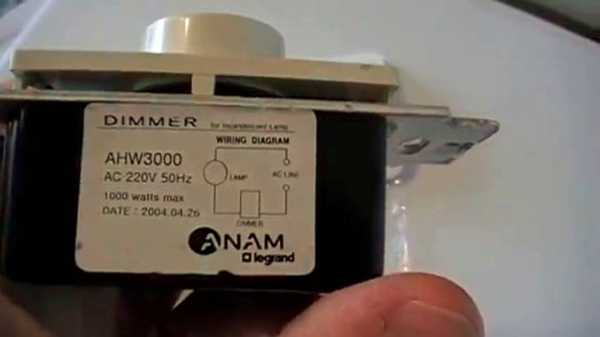

2. Затем внимательно рассмотреть маркировку клемм, где стрелками указывается приходящая и исходящая фаза. Для уточнения возможно выполнить проверку тестером.
3. С соблюдением полярности жилы, оставшиеся в гнезде, подсоединяются к клеммам светорегулятора.
4. После этого диммер вставляется в коробку и укрепляется при помощи саморезов или другим способом.
5. В завершении процесса в цепь вновь подается электрический ток, чтобы проверить корректность работы подключенного оборудования.

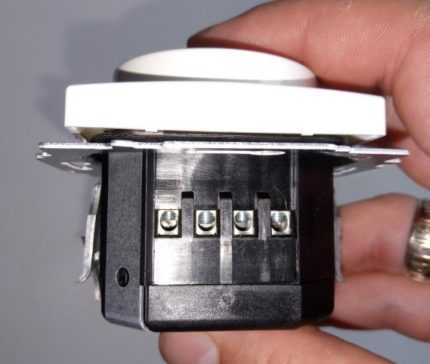

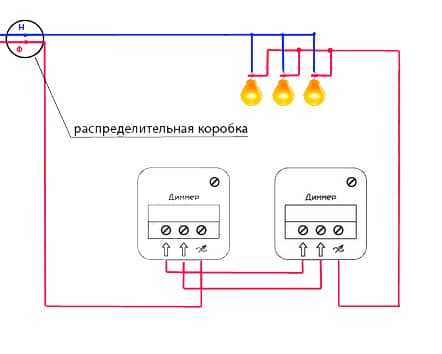

При  с четырьмя клеммами, две из них крепятся к разорванной фазе цепи освещения, а к двум другим выносится кнопка управления.

Советы по выбору диммеров

При подборе регулятора для ламп накаливания, важно учесть все перечисленные выше особенности. Кроме того, специалисты рекомендуют обратить внимание на ряд дополнительных нюансов.

Если прибор планируется поместить в комнате, температура которой превышает +25 °C, лучше воспользоваться моделью, оснащенной встроенной вентиляцией или предохранителем.

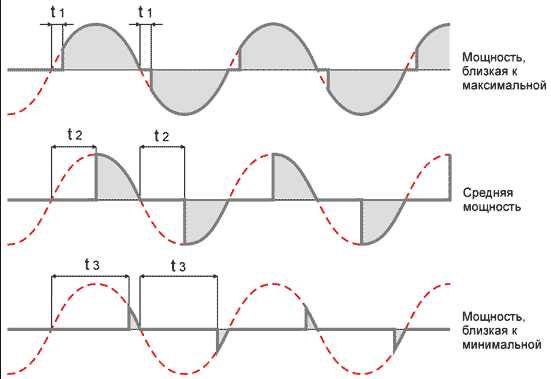

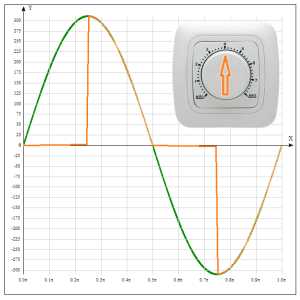

Регулирование света при помощи диммера производится с помощью метода «фазовой отсечки». В этом случае часть синусоиды отсекается, что ведет к уменьшению напряжения, которое подается на освещение

Диммеры рассчитаны на определенную мощность осветительных приборов, которую нельзя превышать. Если регулирующее устройство планируется подключить к люстре или группе светильников, нужно учитывается суммарный показатель.

Стоимость изделий варьируется в широких пределах. Наиболее бюджетными вариантами являются клавишные и поворотные модели, однако электронные предоставляют больше возможностей. При желании, можно собрать простую модель .

Поскольку работа электрооборудования напрямую связана с безопасностью жилья, лучше отдать предпочтение товарам авторитетных брендов, продукция которых высоко оценивается в отзывах пользователей.

Лучшие производители диммеров

Назовем несколько известных брендов электротехнических товаров, в каталогах которых значительное место отведено мелким изделиям, в том числе и различным видам светорегуляторов.

Legrand. Крупная французская компания, считающаяся лидером на мировом профильном рынке.

На многочисленных предприятиях, расположенных в 80-ти государствах, производится более 215 тысяч наименований продукции, включая разнообразные модификации диммеров.

Светорегуляторы Legrand отличаются надежной безопасной работой и долгим сроком пользования. Модельный ряд довольно широк: в каталогах можно найти как традиционные, так и оригинальные варианты.

Для диммеров из серии Celiane характерны высокие рабочие характеристики, а также изящный дизайн. Для оформления устройств производитель предлагает также сменные рамки различных цветов

К числу преимуществ можно отнести гибкую ценовую политику. Фирма предлагает как эксклюзивные дорогостоящие приборы, так и устройства по бюджетной цене.

Simon. Испанский холдинг со штаб-квартирой в Барселоне. Компания специализируется на выпуске электроустановочной техники разных ценовых категорий. В ассортименте представлены линейки элитной продукции и модели бюджетного класса.

Изделия Simon практичны, функциональны, имеют оригинальный внешний вид. В каталогах можно найти различные модификации светорегуляторов, включая сенсорные и поворотные, а также эффектные решения с подсветкой.

Dernek GROUP. Крупный производитель, выпускающий всевозможные электротехнические изделия под маркой Lezard, ставит своей задачей выпуск доступной продукции высокого качества.

Dernek ориентируется прежде всего на массовый спрос, предлагая товары с простым дизайном по демократичным ценам.

Изделия, включенные в линейку Mira (Lezard), предлагаются в различной цветовой гамме. Среди предлагаемых вариантов – эффектный оттенок «золотой металлик»

В то же время электроприборы Lezard демонстрируют хорошие рабочие свойства. При их изготовлении применяется высококлассный пластик и нержавеющая сталь, а продуманный механизм устройства снабжен предохранителем.

Berker. Немецкая семейная фирма, основанная в 1919 году. Вся произведенная под этим брендом продукция выпускается на крупном предприятии, расположенном в Германии в г. Шальксмюле.

Преимущественно бренд выпускает изделия в традиционном дизайне по доступным ценам. Для диммеров Berker характерно безупречное качество механизмов, удобство в использовании, аккуратный внешний вид.

Schneider Electric. Основанная еще в XIX столетии французская компания предлагает большой ассортимент электрофурнитуры, которую высоко ценят профессионалы.

Среди фирменной продукции кнопочные и поворотные регуляторы, а также универсальные модели, подходящие для разных типов ламп.

Для продукции компании «Шнейдер» характерен оригинальный дизайн, а также эксклюзивное качество, гарантирующее надежную работу и долгий срок эксплуатации изделий

Высококлассные изделия отличаются надежностью и прочностью, использованием модулей и сменных рамок. К недостаткам можно отнести лишь относительно высокую стоимость.

ABB. Шведски-швейцарская компания, занимающая лидирующую позицию в выпуске высокотехнологичного электрооборудования.

При производстве продукции используются ударопрочные и стойкие к UV-излучению материалы, что сообщает изделиям повышенную прочность и продлевает срок эксплуатации.

Дизайн светорегуляторов отличает элегантность и выразительные цвета; даже в базовых коллекциях применяются эффектные флуоресцентные марки.

К достоинствам можно отнести также легкость в монтаже, комфорт в применении, возможность модульных решений.

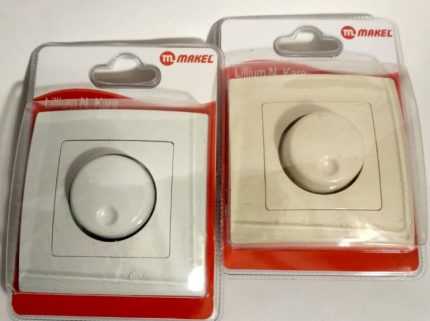

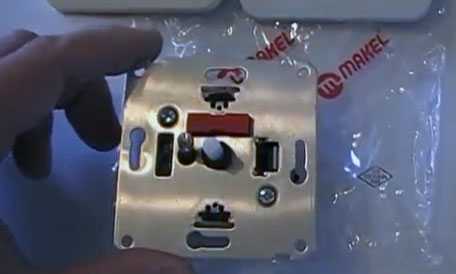

Makel. Турецкий производитель, занимающийся выпуском электротехнических товаров почти четыре десятка лет.

Линейки изделий изготовляются на немецком оборудовании при тщательном контроле всех процессов. В каталоге представлены различные виды продукции, экспорт которой ведется в 40 стран мира.

Демократичные товары Makel выпускается в большом ассортименте, благодаря чему легко подобрать привлекательную модель диммера или другой электрофурнитуры

Доступные изделия Makel отличаются хорошими рабочими характеристиками, практичностью и функциональностью.

Чтобы облегчить монтаж, используются окрашенные в разные цвета проводники, а также прочные крепежные зажимы, гарантирующие устойчивые контакты.

Лучшие модели для ламп накаливания

Приведем несколько примеров популярных приборов в разных ценовых категориях, составив из них своеобразную четверку лидеров.

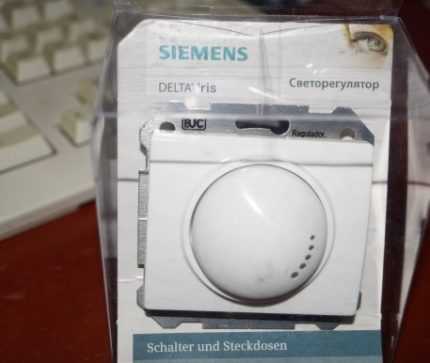

Универсальный диммер DELTA от Siemens

В серию входят как кнопочные, так и клавишные светорегуляторы. Легкий в монтаже и эксплуатации прибор можно использовать даже при значительных нагрузках, подающихся на лампы.

Диммер DELTA от крупнейшего немецкого производителя отличается классическим дизайном и прекрасным качеством. Устройство выполнено из высококлассного пластика, устойчивого к механическим повреждениям

Приборы подходят для различных , включая лампы накаливания. Отдельные модификации, входящие в линейку, имеют добавочные функции.

К ним, например, относится способность запоминать уровень света, установленный при предыдущем включении, или возможность регулировать поток света из разных мест комнаты.

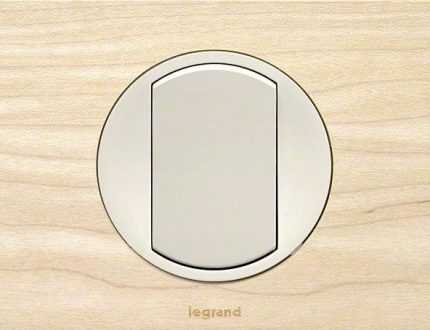

Регулятор света Celiane от Legrand

Серия Celiane от известного французского производителя объединяет модели диммеров, совместимые с различными лампами, включая приборы накаливания. В линейку входят изделия, рассчитанные на общую мощность от 300 до 600 ватт.

Модели выполнены в четырех изысканных оттенках: белый, слоновая кость, титан и графит. Помимо обычных, представлены также водостойкие модификации с высокой .

Интерес вызывает интеллектуальный вариант прибора, благодаря которому доступно плавное падение мощности лампы на протяжении часа или ступенчатая регулировка интенсивности света.

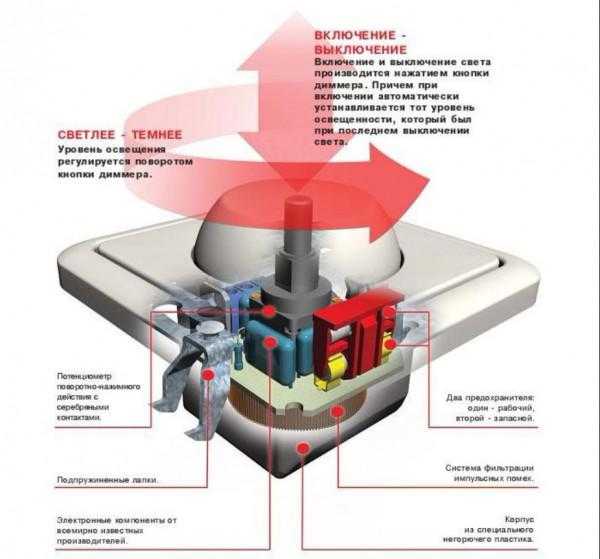

Поворотно-нажимной диммер от ABB

Светорегуляторы 651500842 с поворотно-нажимным механизмом подходят для использования с лампами накаливания мощностью 60-400 Вт.

Устройства этой серии, выполненные в оригинальной цветовой гамме, изготовляются из особо прочной пластмассы и металлических сплавов, стойких к коррозии и деформации.

В комплект к диммеру ABB 651500842 входит также накладка и суппорт, используемые при монтаже изделия на вертикальных поверхностях

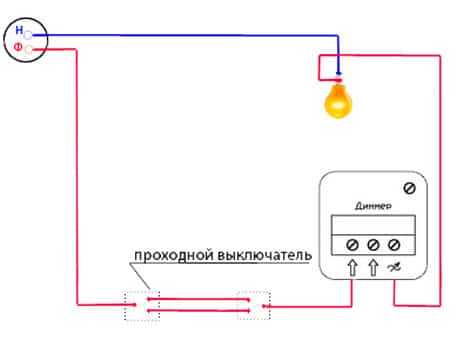

Схема для подключения прибора позволяет подсоединить к нему переключатель. Это делает возможным зажигание и гашение света с двух различных мест, однако доступ к управлению предоставляется лишь с основного устройства.

Для включения лампы нужно нажать на ручку, поворачивая которую можно увеличивать или снижать яркость освещения.

При выключении аппарат запомнит последнее положение кнопки, благодаря чему при следующем включении яркость света будет установлена автоматически.

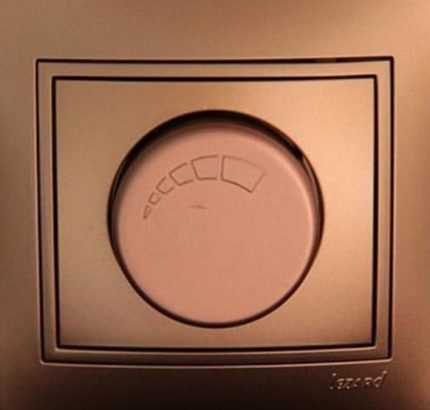

Светорегулятор Mira компании Lezard

Механическое приспособление рассчитано на нагрузку, не превышающую 800 ватт. Регулирование осуществляется вращением круглой ручки: это позволяет менять сопротивление, что приводит к повышению или снижению яркости лампы.

Прибор заключен в корпус, стандартный для подобного вида электротехнической арматуры. Его конструкция позволяет с легкостью осуществить подсоединение диммера в уже проложенные схемы освещения.

К достоинствам модели относится простота в использовании, длительный период эксплуатации, бюджетная цена.

Выводы и полезное видео по теме

На представленном ролике подробно рассказывается о трех модификациях светорегуляторов, известной французской компании Schneider Electric, а также рассказывается о способе их подключения:

Регуляторы света, предназначенные для работы с лампами накаливания, — удобные приборы, повышающие комфорт и качество жизни. В продаже представлен широкий ассортимент изделий, которые могут отличаться техническим решением, наличием всевозможных функций, разнообразным дизайном.

Диммеры разных видов чрезвычайно просты в монтаже, что позволяет проводить установку самостоятельно. Важно лишь строго соблюдать правила безопасности и аккуратно выполнять все манипуляции.

Есть опыт выбора или использования диммера для ламп накаливания? Или хотите задать вопросы по теме? Пожалуйста, комментируйте публикацию и участвуйте в обсуждениях. Блок обратной связи расположен ниже.

sovet-ingenera.com

как работает сенсорный светорегулятор, регулятор яркости и напряжения своими руками

Диммер для ламп накаливания — управляемый выключатель, предназначенный для регулировки яркости и экономии электроэнергии. В отличие от простого выключателя, который посредством резких бросков передаёт негативное напряжение в лампу накалывания, этот агрегат осуществляет плавную передачу электрических потоков.

Как работает?

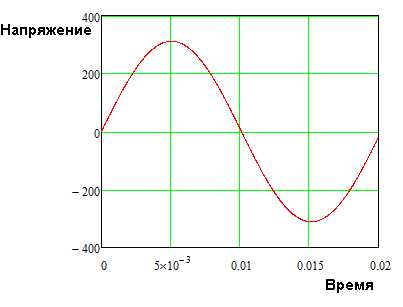

Действие диммера основано на эксплуатации фазы регулировки. Это происходит благодаря отсечению либо переднего, либо заднего потока волны тока. Процесс осуществляется под патронажем двунаправленного тиристора. Так, срабатыванием тиристора происходит регулировка передачи электрического напряжения к лампе накаливания в обширных пределах.

В устройстве диммера имеется несколько протекционных функций:

• Защита от перегрева, которая срабатывает при отключении аппарата. При этом повторно активировать диммер возможно через некоторое время, пока компоненты не охладятся.
• Защита от короткого замыкания – происходит отключение выхода, где, собственно, произошло замыкание. Стоит отметить, что в данном случае осуществляется действие в моде фазовой отсечки. Таким образом, 7-секундное отсутствие разного рода дефектов способствует автоматической активации. В противном случае, включение агрегата происходит вручную.

Как устроен?

Регуляторы яркости — русский эквивалент английского понятия «диммер» — используются в нашем языке достаточно давно. Однако в первоначальных версиях устройство не способствовало экономии электрической энергии. Оно представляло собой типичный реостат.

Появление полупроводниковой технологии выдвинуло диммеры на новый уровень. Благодаря симистору и динистору, главным компонентам современных регуляторов, диммер для лампы накаливания стали более производительными и совершенными.

Как любой выключатель, диммер для лампы накалывания оснащён парой выводов, благодаря которым он включается в цепи светильника. Тем не менее, с регуляторами яркости провода менять нельзя, поскольку один из них подключается к нагрузке, а другой – к собственно фазе.

Лимиты на эксплуатацию диммеров для ламп накалывания отсутствуют. Важно учесть, что все типы ламп присоединяются через данный регулятор.

ВНИМАНИЕ! Благодаря установке диммера на лампу накалывания вторая не станет полностью энергосберегающей. Уменьшение яркости до 50% позволит сэкономить до 15% электроэнергии.

Плюсы и минусы регуляторов яркости

Установка регуляторов яркости, представленных в виде диммеров, имеет следующие преимущества:

• возможность быстрой и простой регуляции работы ламп накалывания и прочих осветительных агрегатов;
• увеличение срока эксплуатации самих осветительных приборов;
• увеличение энергоэффективности искусственного освещения.

Диммер способствует плавному включение и выключению осветительного прибора. Благодаря этому существенно сокращается количество резких электрических бросков через накалываемую лампу, в результате чего существенно увеличивается время действия светового источника.

НА ЗАМЕТКУ! модернизированные аппараты, оснащённые передовыми технологиями, способны имитировать присутствие человека. Для этого в регулирующем устройстве применяется программный мод, который автоматически включает и отключает свет в помещении.

Зачастую потребители и недостатками регуляторов яркости, покупая на рынке дешёвые и, как следствие, некачественные модели. Ярко выраженные минусы таких приборов заключаются в следующем:

• сокращение времени работы и производительности ламп накалывания или других осветительных приборов;
• возникновение в ходе эксплуатации мерцающей отдачи;
• уменьшение показателя энергоэффективности.

Важно! Основная особенность выходного напряжения – нелинейная зависимость от результатов резисторного сопротивления. Чтобы убрать бо́льшую часть недостатков, следует учесть нecинуcoидaльную форму выходного напряжения. В связи с этим не желательно подключать понижающие трансформаторы.

Обзор разновидностей

Современные диммеры подразделяются на 2 большие группы:

Электронные

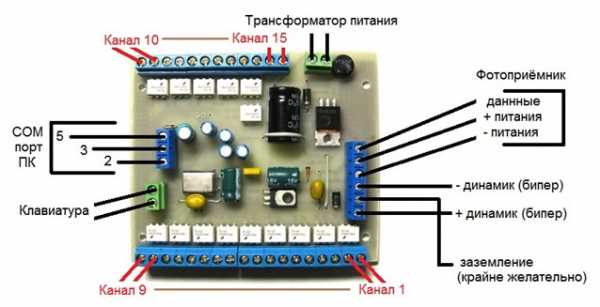

Данные световые регуляторы отличаются не только сложностью устройства, но и способом управления. Так, параметры направления на пользователе задаются посредством механических и сенсорных клавиш. А наличие микроконтроллёров позволит реализовать ряд разнообразных решений:

• установка нескольких пультов регулировки;
• связка диммера с осветительным датчиком, благодаря чему активируется функция автояркости;
• запланированный режим работы – включение и выключение в запрограммированное время;
• дистанционная регулировка яркости.

Механические

Механические диммеры также называются роторными и поворотными. Простой в плане использования и относительно бюджетный вариант регулятора яркости. Чтобы изменить напряжение на светильнике, необходимо поворачивать ручку потенциометра.

Данные агрегаты (не зависимо от производителя) имеют идентичное строение. Разница состоит лишь в качестве встраиваемых компонентов и самой сборки.

Схемы подключения светорегуляторов на 220 в

Подключение диммера практически не отличается от традиционного выключателя. Подключить диммер — задача по силам абсолютно каждому разбирающемуся в электрических приборах человеку. Подключение каждого конкретного светорегулятора осуществляется с помощью электроцепи. Данный компонент состоит из кабеля, разрываемого в определённом месте цепи. На данном промежутке ставится собственно световой регулятор.

При последовательном подключении диммера и проходного отключателя пользователь без проблем сможет включить свет в одной точке, а управлять световой подачей в другой. А внедрение в электронную схему второстепенных компонентов многократно расширит возможности диммера как агрегата. Например, при помощи современного фазового метода люди получают возможность регулировать вентиляционными оборотами.

Из одной точки

Данная схема традиционна для любого вида диммера. Как правило, в приведённой выше схеме используются регуляторы, кнопочные или сенсорные. В этом случае брать поворотный диммер не рекомендуется, потому как в ходе эксплуатации возникнут неудобства.

Из двух точек

Такая схема есть оптимальный вариант для установки в спальной комнате. Один из светорегуляторов устанавливается у дверного проёма, другой – около кровати. Так, когда человек заходит в спальню, свет включается с помощью первого диммера. А с помощью второго регулирует светопередачу.

Из одной точки и управление из двух точек

Большинство россиян отдают предпочтение диммерам для регулировки освещения из одной точки и управления электроприборами из двух точек. Предложенная выше схема является универсальной, поскольку используется практически в любых условиях. Так, у входа в комнату устанавливают простой выключатель, а возле дивана или кровати (в зависимости от типа комнаты) – диммер.

Из одной точки и управление из трех точек

Такого варианта необходимо прибегнуть лишь тогда, когда регулировать степень освещённости помещения необходимо из 2-х точек. Как правило, подключение регулятора света из одной точки и управления из трех точек требуется в длинных коридорах.

Обратите внимание! Кроме регулятора света, в представленной электронной цепи имеется пара проходных выключателей.

Замена выключателя диммером

Замена выключателя диммером — процедура, не требующая специальных навыков. Для этого необходимо снять выключатель со стены и проделать несколько простых действий:

• обесточить электрическую цепь, деактивировать защитный автомат и вывернуть пробки;
• снять клавиши, воспользовавшись простой столярной отвёрткой;
• открутить винты, снять рамку и вынуть выключатель, предварительно отсоединив его от проводов.

На место выключателя поместить диммер. Важно подчеркнуть, что для реализации такого посадочные габариты агрегатов делаются унифицированными. Установка диммера осуществляется в обратной последовательности относительно процедуры снятия выключателя. В ходе этой операции следует обратить внимание на качество присоединения проводков непосредственно к клеммам диммера, что влияет на качество и безопасность работы оборудования.

Таким образом, замена штатного выключения диммером — оптимальный способ получить максимально удобный доступ к системе управления осветительной системой. Тем не менее, важно учесть тот факт, что такое устройство, как диммер, критично к повышенным температурам, а также не рассчитано на превышение максимальной допустимой нагрузки.

Регулятор напряжения своими руками

Детали, материалы и оборудования, необходимые для изготовления регулятора яркости своими руками:

• семистор BT134 мощностью 700 В;
• динистор DB3;
• неполярный конденсатор ёмкостью от 0,1 до 0,22 мkФ, мощностью 250 В;
• переменный резистор сопротивлением до 500 kOм;
• резистор сопротивлением 10 kOм, мощностью до 2 Bт;
• кусачки;
• паяльник + припой или канифоль;
• изолента;
• часть любого провода, площадь поперечного сечения которого составляет 1 мм2.

Материалы соединяем по следующей схеме.

Таким образом, диммер (светорегулятор) — удобное и практичное устройство, которое станет идеальным дополнением как домашнего, так и рабочего помещения. Простота установки и настройки, ценовая приемлемость, доступность необходимых материалов — благодаря этим факторам каждый человек сможет без проблем упростить повседневную жизнь.

osvescheniepro.com

Диммер для лампы накаливания своими руками. Схема и описание

Основной функцией предлагаемой схемы является регулировка яркости свечения ламп накаливания, питаемых от электросети 220В. Печатная плата разработана таким образом, чтобы она помещалась в распределительную коробку, заменив собой стандартный выключатель освещения.

Без дополнительного радиатора схема может управлять нагрузкой до 200 Вт, а в случае применения дополнительного охлаждения, мощность лампы зависит в основном только от допустимого тока используемого симистора.

Регулирование яркости свечения ламп накаливания не является единственным применением данного устройства. Его можно также использовать для плавной регулировки мощности других потребителей переменного тока, а также для регулировки мощности коллекторных двигателей (например, дрели, шлифовальной машины). Схема может способствовать получению значительной экономии в потреблении электроэнергии.

Характеристики диммера для лампы накаливания

• максимальная нагрузка 2,5 кВт
• низкий уровень создаваемых помех
• возможность работы в качестве регулятор оборотов или как диммер для традиционных ламп накаливания

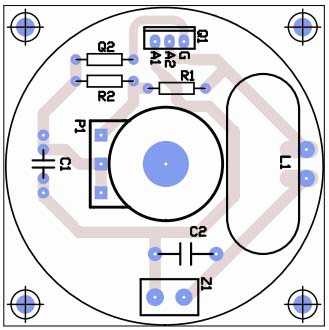

• размеры печатной платы: 55 х 55 мм
• питание: 220 вольт

Регулировка мощности потребителей переменного тока не является легким делом. Самым простым, но и одновременно наименее эффективным способом является применение сопротивления, включенного последовательно с нагрузкой. Однако при этом плавная регулировка мощности в данном случае практически невозможна.

Раньше частным случаем такого способа регулирования было включение термистора последовательно с лампой накаливания малой мощности, например, ночника. В этом случае использовались термисторы большой мощности, применяемые в ламповых телевизорах для защиты нитей накаливания от повреждения в момент включения питания. Это было довольно привлекательным решением, но в настоящее время, подобные термисторы трудно найти.

Другой, пожалуй, лучший метод регулирования мощности нагрузки 220В является применение автотрансформатора (ЛАТР). Это решение практически лишено недостатков, за исключением двух: высокой стоимости автотрансформатора и его больших размеров. Зато огромным преимуществом применения так называемых автотрансформаторв, является получение на выходе неизмененного синусоидального сигнала и возможность повышения или понижения напряжения.

Автотрансформатор, схема которого можно видеть на рисунке ниже, является бесценным инструментом в мастерской радиолюбителя. Он позволяет тестировать устройства, питаемых от электрической сети и проверять их устойчивость от перепадов питающего напряжения.

Мы же рассмотрим дешевую и простую схему, работающую по принципу фазного регулирования. Как видно, схема очень простая и состоит всего из нескольких элементов. Самым интересным из них является динистор DB3 (Diac). Применение именно этого элемента позволило разработать простую схему.

Принцип действия динистора заключается в следующем: он не проводит ток пока напряжения на нем ниже определенного порогового значения, как правило 12…20В. Однако, если это напряжение будет превышено, динистор начинает проводить ток пока напряжение не упадет до значения близкого к нулю. Второй, очень важной особенностью диака является тот факт, что полярность напряжения для него совершенно не имеет значения, что позволяет применять этот элемент в цепях переменного тока.

Действие этого полезного радиокомпонента лучше всего иллюстрирует следующий рисунок.

Давайте теперь обсудим работу нашего диммера. Анализ его работы мы начнем в момент перехода сетевого напряжения через ноль, когда напряжение на конденсаторе C1 также близко к нулю. Напряжение в сети начинает нарастать, заряжая конденсатор C1 через резистор R1 и потенциометр P1.

Понятно, что скорость заряда зависит от величины последовательно соединенных сопротивлений R1 и P1, и, следовательно, с помощью потенциометра P1 можно изменять эту скорость в широких пределах.

В какой-то момент напряжение на конденсаторе C1 достигает значения пробоя динистора. Динистор разряжает конденсатор через управляющий вывод симистора Q1. Симистор открывается, включая нагрузку замыкает цепь заряда конденсатора С1 предотвращает его перезарядку.

При следующем переходе напряжения через ноль, симистор выключается, конденсатор C1 снова начинает заряжаться, и весь цикл повторяется сто раз в секунду. Понятно, что чем меньше зарядится конденсатор C1, тем меньше по времени будет открыт симистор и соответственно меньшая мощность поступит на нагрузку.

Таким простым способом мы получаем плавную регулировку мощности практически от 0 до 99%. Работу схемы лучше всего иллюстрирует следующий рисунок. Дополнительные два элемента, дроссель D1 и конденсатор С2, служат для устранения серьезного недостатка схемы: генерации радиопомех помех.

В схему добавлен резистор R2 (его значение необходимо подобрать). Назначение данного резистора — поддерживать нить накала лампы в «теплом» состоянии. Это хороший способ увеличить срок службы ламп накаливания, которые чаще всего перегорают в момент их включения, поскольку холодная нить имеет низкое сопротивление. При использовании резистора R2 протекающий через лампу ток, ничтожно мал.

Внимание. Диммер во время работы находится под опасным для жизни напряжением сети 220 вольт! Монтаж и настройку производить только при полном отключении от сети. Если вы не уверены в своих силах, то попросите помощь в сборке данного устройства более опытного специалиста.

www.joyta.ru

Как сделать диммер на 220 и 12 В: схемы, видео, инструкция

Очень часто возникает потребность в регулировании яркости лампы в пределах определенной величины, это как правило, от 20% до 100%. Выставлять яркость меньше не имеет смысла, поскольку большинство ламп просто не работают в таком режиме или дают мизерное количество света, которого хватит только на свечение лампы, но при этом ничего освещать она не будет. Можно пойти в магазин и купить готовый прибор, но сейчас цены на данные устройства очень завышены и не соответствуют получаемому изделию. Так как мы с вами мастера на все руки, то будем делать данные девайсы самостоятельно. Сегодня рассмотрим несколько схем, благодаря которым вам станет понятно, как сделать диммер на 12 В и 220 В своими руками.

На симисторе

Для начало рассмотрим схему светорегулятора, работающего от сети 220 Вольт. Данный тип устройств работает по принципу фазового смещения открывания силового ключа. Сердцем диммера является RC цепочка. Узел формирования управляющего импульса, в качестве которого выступает симметричный динистор. И собственно, сам силовой ключ, управляющий нагрузкой — симистор.

Рассмотрим работу схемы. Резисторы R1 и R2 образуют делитель напряжения. Так как R1 является переменным, то с его помощью меняется напряжение в цепочке R2C1. Динистор DB3 включен в точку между ними и при достижении напряжения порога его открывания на конденсаторе C1 он срабатывает и подает импульс на силовой ключ — симистор VS1. Он открывается и пропускает через себя ток, тем самым на выходе мы получаем напряжение. От положения регулятора зависит, какая часть волны пойдет на лампу. Чем быстрее заряжается конденсатор, тем быстрее открывается ключ, и большая часть волны и мощности пойдет на нагрузку. Таким образом, схема буквально отрезает часть синусоиды. Ниже представлен график работы устройства.

Значение (t*) — это время, за которое конденсатор заряжается до порога открывания силового элемента. Эта схема диммера проста и легко повторяется на практике. Лучше всего она работает на лампах накаливания, из-за того что спираль в лампе имеет инертность, а вот со светодиодными и иными лампами могут возникнуть проблемы, поэтому необходимо перед окончательной установкой проверить работоспособность схемы конкретно на ваших потребителях. Рекомендуем просмотреть предоставленное ниже видео, в котором наглядно показывается, как сделать светорегулятор на симисторе:

Симисторный регулятор мощности на 1000 Вт

На тиристорах

Вы можете не покупать симистор, а сделать простой светорегулятор на тиристорах, которые можно легко достать из старой неработающей аппаратуры и плат, по типу телевизоров, магнитофонов и т.д. Схема немного отличается от предыдущей, тем что для каждой полуволны стоит свой тиристор, и тем самым свой динистор для каждого ключа.

Кратко опишем процесс регулирования. Во время положительной полуволны емкость C1 заряжается через цепочку R5, R4, R3. При достижении порога открывания динистора V3, ток через него попадает на управляющий электрод тиристора V1. Ключ открывается, пропуская положительную полуволну через себя. При отрицательной фазе тиристор запирается, а процесс повторяется для другого ключа V2 и конденсатора С2, который заряжается через цепочку R1, R2, R5.

Фазные регуляторы — димеры можно использовать не только для регулировки яркости ламп накаливания, а также для регулирования скорости вращения вентилятора вытяжки, можно сделать приставку для паяльника и регулировать таким образом температуру его жала для улучшения качества пайки.

Видео инструкция по сборке:

Сборка тиристорного диммера

Важно! Данный способ регулирования не подходит для работы с люминесцентными, экономными компактными и светодиодными лампами из-за особенностей их работы.

Конденсаторный светорегулятор

На ряду с плавными регуляторами в быту получили распространение конденсаторные диммеры. Работа данного девайса основана на зависимости передачи переменного тока от величины емкости. Чем больше емкость конденсатора, тем больший ток он пропускает через себя. Таким образом, с помощью конденсатора можно уменьшить мощность, подаваемую на лампу, однако этот способ не позволяет производить регулировку плавно. Данный вид самодельного диммера может быть довольно компактным, все зависит от требуемых параметров яркости, а следовательно, от емкости конденсатора, которая связана с его размерами.

Как видно из схемы, есть три положения: 100% мощности, через гасящий конденсатор (уменьшение мощности) и выключено. В устройстве используется неполярный бумажный конденсатор, который можно раздобыть в старой технике. О том, как правильно выпаивать радиодетали из плат мы рассказали в соответствующей статье!

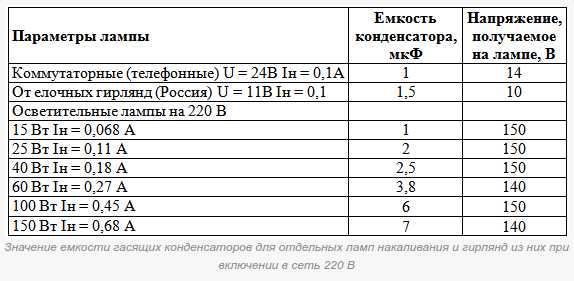

Ниже приведена таблица, связывающая емкость и напряжение на лампе.

На основе этой схемы можно самому собрать простой ночник и с помощью тумблера или переключателя управлять яркостью светильника.

На микросхеме

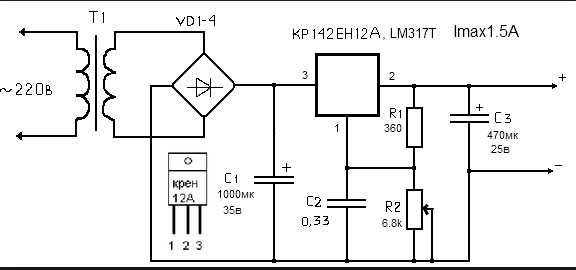

Для регулирования мощностью, подаваемой на нагрузку в цепях постоянного тока 12 Вольт, часто используют интегральные стабилизаторы — КРЕНки. Применение микросхемы упрощает разработку и монтаж устройств за счет малого числа радиодеталей. Такой самодельный диммер прост в настройке и обладает некоторыми функциями защиты.

С помощью переменного резистора R2 создается опорное напряжение на управляющем электроде микросхемы. В зависимости от выставленного параметра регулируется значение на выходе от максимума в 12 В до минимума в десятые доли Вольта. Недостаток данных регуляторов в малом КПД и максимально возможной мощности подключаемой нагрузки, в следствие этого, есть необходимость установки дополнительного радиатора для хорошего охлаждения КРЕН, поскольку часть энергии выделяется на нем в виде тепла. Однако, это идеальный вариант для маломощных схем постоянного тока и низкого напряжения, за счет своей простоты и универсальности.

Данный регулятор освещения был повторен мной и отлично справлялся со светодиодной лентой 12 Вольт, длиною три метра и давал возможность регулировать яркость светодиодов от ноля до максимума.

Отличный вариант — диммер на интегральном таймере 555, который управляет силовым ключом КТ819Г, короткими ШИМ импульсами. Установив высокую частоту работы схемы, можно избавиться от мерцания, которое часто возникает из-за дешевых покупных диммеров и вызывает быструю усталость и раздражение глаз у человека.

В таком режиме транзистор пребывает в двух состояниях: полностью открыт или полностью закрыт. Падение напряжения на нем минимальны, что позволяет подключать более мощную нагрузку и использовать схему с малым радиатором, что по сравнению с предыдущей схемой с регулятором на КРЕН, выгодно отличается по габаритам и экономичности.

Напоследок рекомендуем просмотреть еще один мастер-класс, в котором показано, как можно сделать регулятор освещения для светодиодов:

Изготовление регулятора света на 12 Вольт

Вот собственно и все идеи сборки простого светорегулятора в домашних условиях. Теперь вы знаете, как сделать диммер своими руками на 220 и 12В.

Будет интересно прочитать:

samelectrik.ru

Диммер для ламп накаливания — устройство и принцип работы

Сила света в помещении не только связана с каким-то занятием или работой, которая выполняется, но и влияет на настроение. Можно включить одну, две, три или большее число лампочек. Но имея возможность плавной регулировки силы света, можно получить намного больше вариантов освещения. Для этого и был придуман диммер. Он появился как регулятор света лампы накаливания. С галогенными лампочками он также будет нормально работать. Но при этом диммеры могут выполнять функцию сохранения ламп и на несколько лет продлевать срок их службы.

Об этом, а также о других нюансах, связанных с диммерами, расскажем в статье далее.

Конструктивные особенности

Перед тем как подключить диммер к тем или иным устройствам, не будет лишним получить общее представление о том, как он работает. Для этого надо вспомнить о параметрах напряжения в сети 220 В. Они следующие:

• напряжение переменное;
• форма синусоидальная;
• частота 50 Гц;
• действующее значение напряжения равно 220 В;
• амплитудное значение напряжения 311 В.

Отображение сетевого напряжения 220 В на экране осциллографа

На изображении показана только часть синусоиды. Реально эта синусоида распространяется вправо в течение всего времени существования напряжения. Если применить специальный переключатель, который также будет иметь период срабатывания, соответствующий синусоиде, он сможет отключать нагрузку в определенный момент. Таким коммутатором и является диммер.

Осциллограммы напряжений

Как диммер влияет на амплитуду напряжения

На изображении-осциллограмме зеленым цветом показана та часть синусоиды, которая пропускается к нагрузке. Она выбрана для примера. Горизонтальная желтая линия соответствует включенному состоянию диммера. Вертикальная желтая линия иллюстрирует процесс выключения его электронного ключа. Именно появление полупроводниковых приборов, работающих в ключевом режиме, и обеспечило возможность создания этих светорегуляторов.

Горизонтальная желтая линия может быть любой длины в пределах полуволны синусоидального напряжения. На изображении она примерно равна половине от своей максимальной длины. Это значит, что электронный ключ пропускает только половину синусоидального напряжения. Поэтому на нагрузке действующее напряжение будет примерно равно 110 В. Если желтая линия будет короче, чем на изображении, значит, действующее значение напряжения будет в пределах от 0 и до 110 В в зависимости от ее длины. Если она будет длиннее, значит, это напряжение находится в пределах от 110 до 220 В.

Если напряжение, пропускаемое электронным ключом, изменяется до его срабатывания, значит, этот ключ срабатывает на отключение. Такими электронными ключами являются запираемые тиристоры и транзисторы. Если наоборот, после срабатывания ключа, значит, это обычный тиристор. Транзистор и запираемый тиристор являются универсальными ключами и могут выполнять функции любого типа ключей.

• Диммеры вносят большие искажения в напряжение на нагрузке. По этой причине они должны применяться только в тех случаях, когда не появляются существенные потери из-за искажения синусоидальной формы напряжения. Поэтому применение такого регулятора оправдано только для коллекторного двигателя.

Популярные бренды и рекомендации при подключении

Поскольку рынок полупроводниковых приборов наполнен огромным разнообразием изделий, на их основе существует также огромное разнообразие диммеров. Однако по мере их использования выявляются модели, которые более надежны и долговечны, и по этой причине они становятся более востребованными. Ведь кроме функций регулирования необходимо еще и стабильно поддерживать выбранный режим питания нагрузки. Это особенно важно, если подобная функция задействована в дизайне интерьера. Примером может быть нить лампы, горящая вполнакала весь рабочий день где-то в витрине или в ресторане над столиком.

Из недорогих, так называемых бюджетных марок хорошо зарекомендовали себя регуляторы фирмы MAKEL. Во многих моделях встроены плавкие предохранители. Причем их применено два, и один из них запасной. Подключение диммера к нагрузке через предохранитель защищает его от короткого замыкания. Однако по опыту многих пользователей эта мера безопасности обычно остается невостребованной, так как запасной предохранитель не находит применения. Его не устанавливают вместо сгоревшего предохранителя. Короткие замыкания в домашних осветительных системах встречаются редко.

Модель диммера со встроенными предохранителями

Рассматриваемая модель является хорошим примером, который показывает, как правильно подключить диммер. Ее клеммы изображены далее с пояснением их обозначения.

Особенность этого регулятора фирмы MAKEL такая же, как и у многих других моделей, которые подключаются одним проводом к фазе, а другим проводом к нагрузке. Если провода перепутать, возможна поломка. Однако не все модели чувствительны к положению фазного провода в клеммах. Далее будет показана модель марки Legrand, к которой можно подключать провода, не задумываясь об их соответствии клеммам.

Клемма для присоединения фазного провода обозначена перечеркнутым кругом

• Используя диммер, схемы включения надо выбирать в соответствии с его инструкцией по эксплуатации.
• При подключении диммера надо обязательно убедиться в соответствии его паспортных данных по мощности с параметрами нагрузки. Обычно мощность указана на самом изделии, на корпусе.
• Планируя систему освещения, рекомендуется получить больше информации о наиболее популярных моделях. Существуют бренды, в изделиях которых есть так называемая фишка. Например, фирма Legrand под торговой маркой VALENA в свои диммеры встраивает выключатель специальной конструкции. Он совмещен с поворотным регулятором. Нажатием на него нагрузка отключается или снова подключается к сети. Получается диммер вместо выключателя. При этом этот прибор снабжен надежной схемой, которая не ломается при замыканиях в нагрузке.

Примером регулятора фирмы Legrand, который не чувствителен к фазному проводу, может быть модель, показанная далее. На его корпусе приведена схема подключения диммера, которая наглядно показывает универсальность положения фазного и нулевого проводов относительно клемм.

• Неправильное присоединение фазного провода – это наиболее частая причина поломки прибора. Перед его подключением надо обязательно разобраться с его конструктивными особенностями. Если фазовый провод надо присоединять только к одной из двух клемм, перед этим необходимо проверить выключатель и только после этого подключить регулятор. Выключатель должен располагаться между фазовым проводом и светильником. Схема подключения диммера всегда указывается либо на самом изделии, либо в его технической документации. Индикаторная отвертка светится только от прикосновения к фазному проводу.
• Выполняя подключение диммера с выключателем, также рекомендуется уточнять детали присоединения к фазному проводу и при необходимости выявлять этот провод индикаторной отверткой. И обычный, и проходной выключатель с диммером рекомендуется монтировать между фазовым проводом и лампочкой.

Модель с универсальным подключением нулевого и фазного проводов

Фирмой Legrand наряду с другими производителями выпускаются модели с отдельной дополнительной клавишей. Ее можно применить, присоединив либо вместе с регулятором, либо к отдельному светильнику. Это дополнительное удобство, которое позволяет включать регулируемый светильник с такой же яркостью, какая была при его выключении.

При этом в одном корпусе совмещаются два самостоятельных устройства. Такую модель удобно применить как проходной диммер. Но во всех моделях предусмотрен разрыв электрической цепи с нагрузкой при повороте регулировки в крайнее левое положение. Однако при этом настройка яркости света при повторном включении делается заново.

О продлении срока службы ламп накаливания

Теперь комментарий о важнейшей сберегающей функции диммера. Дело в том, что обычный срок службы лампочки накаливания около 1 000 часов. Но в это время она используется для стопроцентной мощности. Если ее уменьшить на 25%, продолжительность работы возрастает многократно. Опыт таких наблюдений есть.

Лампочки накаливания – это самый приемлемый источник света для освещения лестничных площадок и подъездов. Для этого достаточно 75-ваттной лампы накаливания. Но можно использовать и 100-ваттную лампу с диммером, ограничив ее мощность. При этом ее свет по силе будет таким же, как и у 75-ваттной.

• По наблюдениям сотрудников коммунальных служб, которые внедрили у себя такое освещение, лампочка, которая светит с ограничением мощности, может прослужить около десяти лет. Поэтому установка диммера, который ограничивает мощность всех лампочек, начиная от входа в подъезд и выше по этажам, дает ощутимый экономический эффект. Если заменить эти лампы накаливания энергосберегающими или светодиодными, высока вероятность их хищения.

Сделать монтаж диммера в распределительном щите жилого дома не сложно. На рынке есть много разных вариантов исполнения этих приборов для различных инсталляций. В том числе и для монтажа на DIN-рейку. Одна из таких моделей показана далее на изображении.

Диммер модульной конструкции для монтажа на DIN-рейку

Перед тем как установить диммер в жилых и офисных помещениях, можно разобрать выключатель, вмонтированный в стену. Своими основными размерами большинство моделей настенных светорегуляторов повторяют выключатели. Напоминаем, что перед присоединением регулятора в разобранном посадочном месте надо найти при помощи индикаторной отвертки фазовый проводник и присоединить его соответственно используемой модели.

Аналогичную проверку надо сделать, если есть намерение использовать диммер на проводе взамен проводного выключателя, подключенного к торшеру, бра или настольной лампе. После этого регулятор станет не только выключателем, но и важным элементом для оформления интерьера. Теперь светильник может служить ночником. Но если при сочетании диммера с любыми лампами накаливания у пользователя никаких проблем не возникает, с энергосберегающими и светодиодными лампами могут быть сложности.

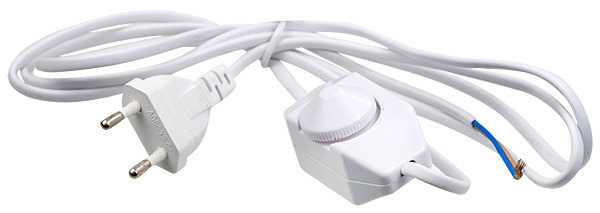

Проводной диммер

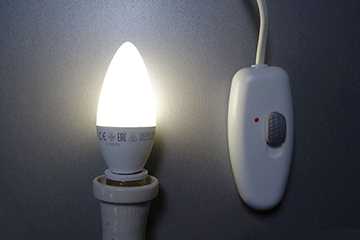

Не все модели этих источников света поддаются регулированию. Только лампы с надписью «Dimmable» могут использоваться со светорегулятором. Эту особенность источников света следует учитывать при покупке.

lampagid.ru
