Регулятор температуры для электрокотла – Схема подключения терморегулятора к электрокотлу отопления

Недельные программаторы Salus (Британия)

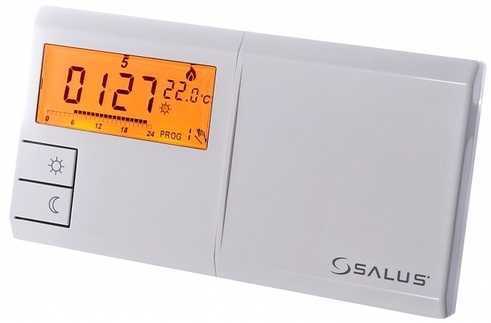

Регулятор температуры для электрических котлов фирмы Salus модели T105RF – это беспроводной недельный программатор, позволяющий задавать два уровня температуры: «комфортный» и «экономный» в интервале 7-300С, с шагом – 0,50С.На любой день недели можно задавать одну из 9 программ, 6 из которых имеют жёсткие заводские настройки, 3 – могут задавать сами пользователи. Прибор оснащён большим информативным дисплеем с синей подсветкой.

10i5.ru

Термостат регулятор температуры для электрокотла ЭОУ

Подскажите пожалуйста какой ставится датчик-реле температуры для ЭОУ 9 (энергосберегающая отопительная установка на 9 кВт).

Отвечает специалист компании «Чел-шоп»:

Датчик регулировки температуры (термостат) может быть нескольких видов: накладной (регулировка t теплоносителя в системе водяного отопления от 0º до +90ºС), комнатный (регулировка t воздуха в помещении от +5º до +30ºС), погружной (регулировка t теплоносителя в системе водяного отопления от 0º до +90ºС). Более точную регулировку обеспечивают погружной датчик, под него в тепловом узле должно быть предусмотрено посадочное резьбовое отверстие 1/2″ в подающей магистрали.

Накладной датчик устанавливается в тепловом узле на металлическую трубу, коллектор специальной прижимной пружиной. Он воспринимает температуру поверхности на которой установлен, а не температуру теплоносителя, и поэтому установленная температура на датчике может отличаться от реальной температуры теплоносителя. Постоянной температуры воздуха в помещении, независимо от смены наружней температуры, можно добиться с помощью комнатного датчика регулировки температуры. Минусы этого датчика в том, что очень тщательно надо подобрать место для его установки (исключить проходы, сквозняки) и при готовой отделке помещений думать, как спрятать провода.

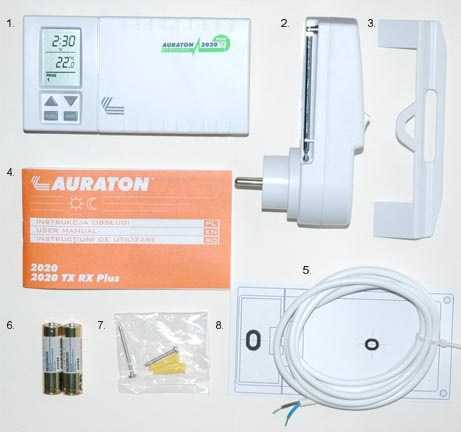

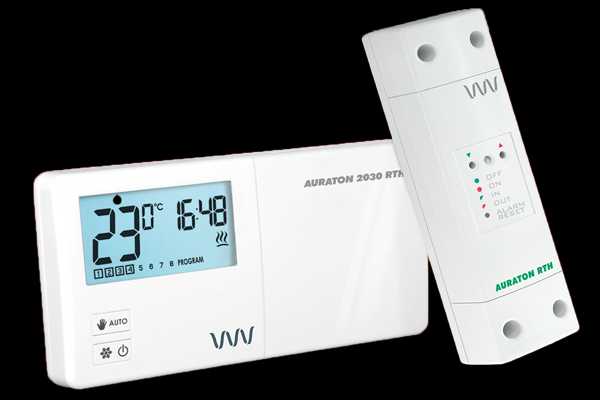

Так же есть вариант подключения программируемого хронотермостата. Это тот же комнатный, но с возможностью установки температуры по дням, часам и множеством других функций. Для котла ЭОУ-1/9 (ЭОУ-3/9) подойдёт любой из перечисленных датчиков, а также возможно их комбинирование. Для более точного ответа требуется знать схему установки котла, теплового узла, разводки и характеристики помещений.

domidei.ru

Как выбрать терморегулятор для электрического котла?

Терморегулятор для электрических котлов контролирует их безопасную эксплуатацию. Он путем воздействия на температуру воды увеличивает / уменьшает тот же параметр у воздуха в помещении.

Чтобы указанные процессы регулирования и контроля протекали правильно, терморегулятор для отопительного котла всегда имеет один либо два выносных датчика температур (с соединительными проводами достаточной длины). Эти термодатчики должны быть смонтированы на обратный / подающий трубопровод системы отопления, где они измеряют температуру воды. Затем эти значения передаются регулятору. Последний сравнивает измеренные и заданные величины температуры теплоносителя. Далее терморегулятор для котла оценивает измеренную разность и дает котельному агрегату одну из команд:

• На подачу / снятие питания с нагревательных элементов.
• На включение / выключение циркуляционного насоса, обслуживающего систему.

Цель этих манипуляций — поднять или опустить температуру воздуха в обогреваемых комнатах, тем самым приближая ее значения к заданной. Регулирующее устройство, в т. ч. за счет подключения к нему внешнего программатора, способно в достаточной мере точно поддерживать температуру воздуха в здании. Этот момент способствует росту энергетической эффективности применения электрических котлов.

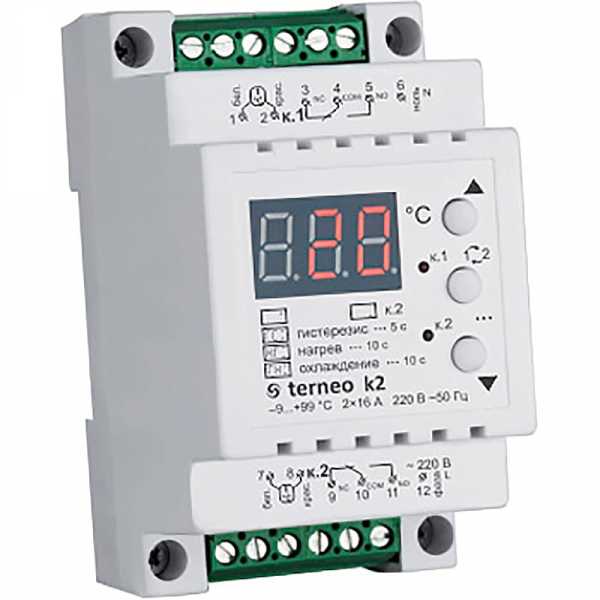

Компания DS Electronics выпускает две модели цифровых терморегуляторов для электрокотлов — rk и BeeRT. Они обе предназначены для монтажа в распределительный шкаф при помощи стандартной DIN-рейки высотой 35 мм.

Терморегулятор terneo rk предназначен для управления электрическими котлами с потребляемой мощностью до 7000 ВА и усовершенствования процесса работы котельных агрегатов прошлых лет выпуска. Допустимые границы по температуре воды у него составляют (–55)…(+125) ºС. Текущая температура воды и сообщения системы отражаются на цифровом экране. Есть один светодиодный индикатор, сигнализирующий о включении нагревательных элементов котла. Настройку работы, а также навигацию по меню терморегулятора упрощает наличие трех клавиш. Заданные параметры эксплуатации электрического котла надежно сохраняются при помощи энергонезависимого модуля памяти.

Важным нюансом для модели rk является возможность изменения величины температурного гистерезиса котельного агрегата в границах от 0,5 до 25 ºС. Меньшая его величина способствует наиболее точному поддержанию температуры воды. А большая — приведет к уменьшению для терморегулятора числа коммутаций (циклов включения / выключения питания на нагрузку), что ведет к увеличению ресурса его работы. Корпус регулятора выполнен из негорючего материала — поликарбоната. Есть термозащита. Функционирует она следующим образом. Если температура внутри корпуса регулятора поднимется до 80 ºС,  срабатывает защита и питание нагрузки (электрокотел) будет отключено. Восстановление рабочих функций происходит после снижения ее до 60 ºС с последующим нажатием любой из клавиш терморегулятора.

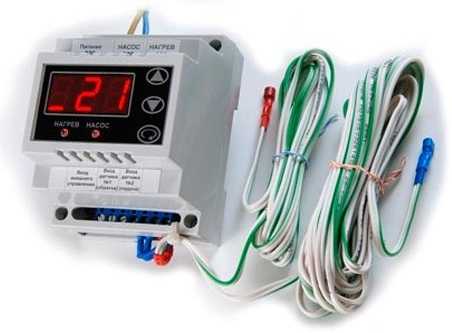

Терморегулятор terneo BeeRT реализует те же задачи, что и предыдущее устройство. Но имеются некоторые отличия в технических характеристиках. В комплекте с регулятором имеется два датчика температуры. Границы регулирования температуры 5…85 ºС, а гистерезиса — 1…30 ºС. Максимальная мощность котельного агрегата, подключенного к регулятору, равна 2 х 3000 ВА. Помимо цифрового экрана, имеется пара индикаторов-светодиодов разного цвета. Каждый из них визуализирует функционирование своего элемента отопительной системы — ТЭНов и циркуляционного насоса. С помощью терморегулятора BeeRt можно оптимизировать работу насоса. Реализовано это следующим образом. Известно, что вода в месте замера ее температуры остывает несколько быстрее, чем в отопительной системе. Для компенсации этого явления насос активируется за 1 минуту до подачи питания на нагревательные элементы котла. Тем самым можно избежать нерациональной работы нагрузки и уменьшить количество потребленной электроэнергии. Чтобы избежать точечной концентрации подогретой в котле воды, терморегулятор выключает циркуляционный насос  через 1 минуту после нагревателей. Имеется возможность за счет настроек ограничивать значение температуры воды в трубопроводе подачи электрокотла. Это позволит избежать перегрева котла и его поломки в случае отказа циркуляционного насоса, а также исключить риск термических ожогов у пользователей оборудования. Одновременно с этим снижается потребление электроэнергии котлом. С этой же целью к регулятору подключают программатор, управляющий температурой воздуха в помещениях.

Как правильно подключить терморегулятор BeeRT к котлу? В соответствии со схемой 1 питающее напряжение 230 В подают к клеммам 9 (фаза L) и 10 (ноль N). От клемм 7, 8 осуществляется управление циркуляционным насосом, а 11, 12 — нагревательными элементами (ТЭНами) котла. Датчики температуры воды подключают следующим образом:

• Подающей (красный цвет) трубы системы отопления — к клеммам 1 (желтый провод) и 2 (белый).
• Обратного (синий цвет) трубопровода — на клеммы 5 (желтый) и 6 (белый).

Клеммы 3 и 4 предназначены для контактной группы программатора. Требования по монтажу регулятора температуры BeeRT в полной мере совпадают с аналогичными, применяемыми к другим электрическим нагревателям terneo.

ds-electronics.com.ua

Терморегулятор и термостат для твердотопливного котла

Твердотопливный отопительный котел – это вариант для тех, кто хочет иметь в своем доме автономную, недорогую, не зависящую от газового обеспечения и электроэнергии, отопительную систему. Чтобы контролировать и регулировать температуру в доме понадобится терморегулятор.

Виды котлов и необходимость терморегуляторов

Часто используют чугунные и стальные котлы. Стальные  обладают высокой теплоотдачей, быстрым нагревом и сравнительно низкой ценой, но могут подвергаться воздействию внешней среды. Тогда при коррозии или засорении может испортиться вся тепловая система. Чтобы этого не произошло, необходимо контролировать температуру в котле и регулировать температурные режимы.

Чугунные же имеют высокую прочность, практически не поддаются коррозии и воздействию внешней среды, надежны и стабильны в эксплуатации, долго держат тепло, состоят из легко заменяющихся секций.  Котлы длительного горения твердого топлива из чугуна могут дать сбой лишь в случае резких перепадов температуры.  Поэтому при монтаже такого котла необходимо произвести правильно и профессионально обвязку котла. Нужно постоянно отслеживать температурный режим.

При использовании терморегулятора экономится 15-20% топлива, тепло сохраняется в нужных параметрах, происходит при необходимости включение или выключение всей системы отопления.

Чем отличается термостат от терморегулятора

Термостат уже включен в систему теплонагревателя и отвечает за работу теплоносителя. Это механический прибор, который продается уже вместе с котлом. Его плюс – вы можете постоянно отслеживать температурный режим в теплоносителе, этот процесс не зависит от наличия электроэнергии в доме. Минус – регулировать температуру будете вручную.

Терморегулятор – отдельно монтирующийся механизм, который автоматически отслеживает температуру теплоносителя, помещения, контролирует ее, регулирует правильную нужную подачу тепла.Делает это все в течение суток автоматически, без вмешательства пользователя.

Нюансы использования

Терморегуляторы для твердотопливных котлов должны быть настроены на среднюю температуру в доме +20 градусов Цельсия. Но есть нюансы:

1. В детской комнате температура предпочтительна +22.
2. В комнате, где проживают пожилые люди, люди с ограниченными возможностями +23.
3. В случае проживания гипертоников лучше держать более низкий температурный режим +18,+19.
4. В ночное время рекомендуется +19,+21.

Виды терморегуляторов

1. Комнатные регуляторы устанавливаются в любом помещении и реагируют на температуру в нем. Главное при установке – не закрывать приборы мебелью, шторами, любыми предметами. Тогда показатели могут не совпадать с реальностью, и вся система даст сбой.
2. Регулятор вентильных устройств привязан к конкретной линии топлива и контролирует температурный режим не самого котла, а отрезка в определенном месте, где установлен вентиль, вмонтированный в трубе.
3. Автоматический термостат цилиндра – самое простое приспособление для двухкамерного обычного котла. Этот прибор устанавливается на котле, программируется только на максимальную температуру и заставляет котел отключиться, когда температура нагревательного элемента превышает запрограммированную.
4. Зональные регуляторы – программируются на определенную зону помещения и предотвращают не только отключение или высокую температуру, но и сообщают все показатели, которые нужно знать потребителю.

Все терморегуляторы делятся на:

1. Проводные.
2. Дистанционные.

Основной критерий выбора – легкость монтажа. Надо учитывать, чтобы котел и терморегулятор были совместимы.

poluchi-teplo.ru

Регулятор температуры для котла отопления

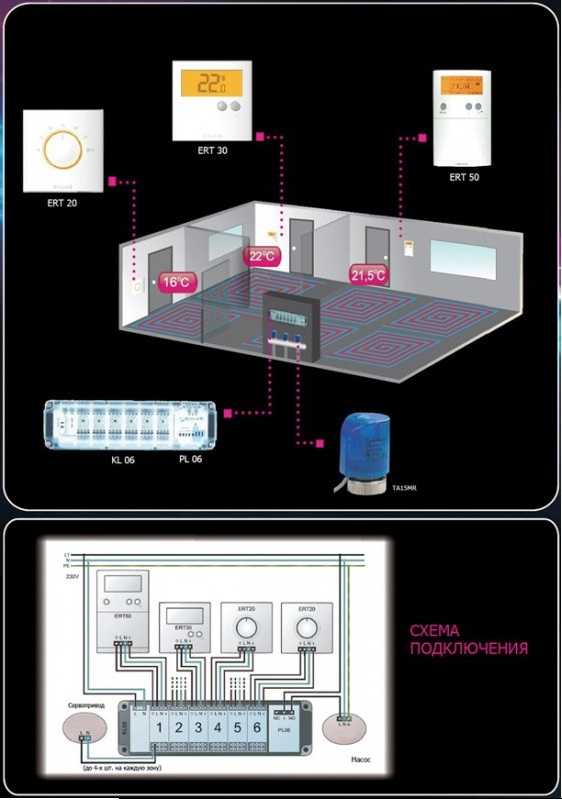

Терморегуляторы для систем отопления, а также их подключение

Постоянный расход топлива или электроэнергии в нагревательных приборах невозможен при изменении температуры нагреваемой среды, как это происходит в отапливаемой квартире во время колебания климатических условий. Естественно, что при похолодании для поддержания комфортной температуры понадобится большая мощность системы отопления, которая достигается увеличением расхода энергии. Отслеживание допустимого диапазона температур обеспечивают специальные терморегуляторы для котлов отопления.

По-другому терморегуляторы называют термостатами, термодатчиками, термореле, но в независимости от названия, сложности, точности и функциональности приборов их основным предназначением является отслеживание изменения температуры теплоносителя или воздуха в отапливаемой комнате с выдачей сигнала на включение или выключения отопления в зависимости от измеряемых датчиками параметров и предустановленных температурных режимов работы.

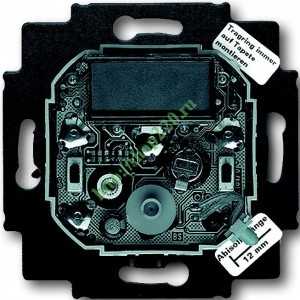

Пример терморегулятора, предназначенного для регулировки температуры теплого пола

Основополагающий принцип терморегуляции систем отопления

Многие люди, жившие в эпоху социализма, помнят тарификацию газа по отапливаемой площади, без применения счетчика. При таком подходе котел отопления мог гореть на максимуме круглые сутки, а терморегулирование в доме осуществлялось путем сброса слишком жаркого воздуха через открытые окна. В наше время, когда на счету каждый кубометр газа или киловатт*час электричества, такое расточительное расходование энергоресурсов будет крайне невыгодным, поэтому существует необходимость в регулировке мощности систем отопления в зависимости от потребности.

Неэкономичная регулировка температуры в комнате при помощи открытого окна

Производители систем отопления издревле знали о зависимости температуры в отапливаемом помещении от расхода топлива, поэтому сразу начали устанавливать ручные регуляторы подачи энергоносителя и стали разрабатывать  термостат для котла, функционирующий в автоматическом режиме. Принцип работы подобного термостата с успехом используется до сих пор – это реакция на температуру теплоносителя, возвращающегося в котел после прохождения радиаторов отопления. Если вода после радиаторов возвращается горячей – значит, батареи отопления прогреты, а воздух в помещении достаточно теплый, и не оказывает существенного влияния на охлаждение теплоносителя, соответственно подачу топлива в котел можно уменьшить.

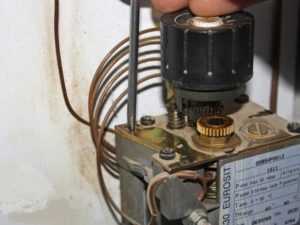

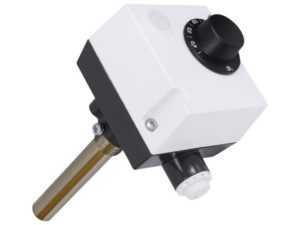

Пример термостата, регулирующего подачу газа в котел

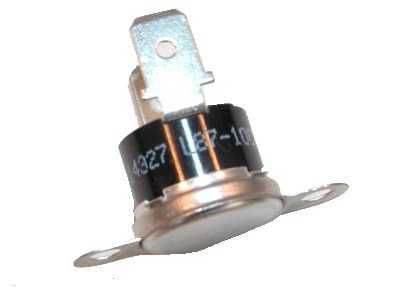

Данные термостаты не используют электричества и работают благодаря неравномерному тепловому расширению в биметаллической пластине. При нагревании изгибающаяся пластина надавливает на заслонку газового клапана и подача газа в котел уменьшается, а при охлаждении происходит обратный процесс. При появлении интенсивного пламени или резкого роста температуры, биметаллическая пластина термостата сработает как термопредохранитель, полностью перекрывая подачу топлива или воздуха в твердотопливных котлах.

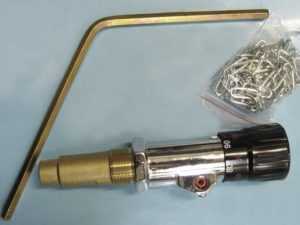

Термостат для твердотопливного котла. В комплект поставки входит рычаг и цепь для управления заслонкой

Контроль температуры в помещении

Современный терморегулятор для котла работает в системе управления нагревательного прибора, которая также отслеживает такие параметры, как наличие тяги в дымоходе, давление газа в газопроводе, обеспечивает циркуляцию теплоносителя, и т. п. Данный всеобъемлющий контроль параметров, и программирование работы котла возможно при использовании электронных систем управления. Но даже очень «умная» и «продвинутая» электроника, определяющая изменение температуры в котле не способна обеспечить комфортный нагрев помещения, если система отопления рассчитана неправильно, или изменились условия эксплуатации.

Электрический датчик тяги для газового котла

Например, при трескучем морозе за окном, в сопровождении порывистого ветра теплопотери через стены и щели помещения будут увеличены, что незамедлительно скажется на снижении температуры в доме, даже если батареи отопления и возвратная труба будет относительно горячей. При невозможности уменьшить теплопотери, единственным способом повысить температуру в помещении будет ручное увеличение мощности отопления.

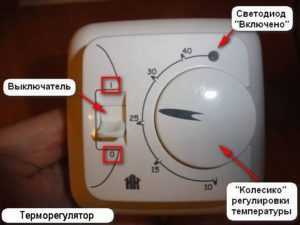

Ручная регулировка температуры на встроенном в котел термостате

В данном случае в роли термодатчика для обогревателя выступают тепловые ощущения нервной системы человеческого организма, которые преобразуются в команду телу: встать и пойти перенастроить котел. Логично, что появились электрические устройства, контролирующие температуру в помещении, и связанные с системой управления котлом. Таким образом, вся система отопления будет работать для поддержания заданной температуры в зоне контроля независимо от изменения внешних условий.

Определение своими руками интенсивности обогрева батарей отопления

Применение удаленного терморегулятора

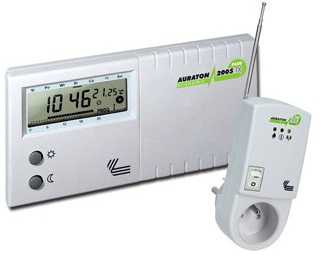

Принцип действия удаленного термодатчика практически не отличается от функционирования встроенного в котел термостата – при достижении пороговой температуры дается команда на увеличение или снижение мощности. Подключение терморегулятора к обогревателю может быть осуществлено при помощи кабеля или беспроводного соединения, при условии, что котел поддерживает данную возможность. Установка даже самого простого терморегулятора, отслеживающего лишь изменение температуры, позволит существенно снизить затраты на отопления, избегая излишнего перегрева в помещении, поддерживая заданный температурный режим.

Установка температурного режима на удаленном от котла терморегуляторе

Установка в детской комнате удаленного терморегулятора котла позволит поддерживать оптимальную температуру для детей, не опасаясь их переохлаждения вследствие изменяющихся погодных условий на улице. Также стабильность температуры очень важна для людей преклонного возраста, или страдающих различными заболеваниями, для лечения которых необходим постоянный комфорт в комнате пребывания.

Установка терморегулятора в детскую позволит избежать переохлаждения детей в холодное время суток

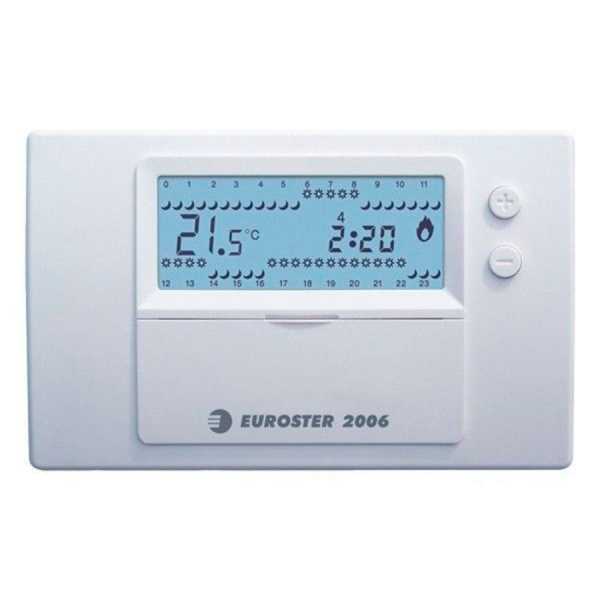

Более функциональные и дорогие терморегуляторы имеют возможность программирования различных температурных режимов отопления помещения в зависимости от времени суток или дней недели. Например, по будням в дневное время, когда дети в школе, а все взрослые на работе – незачем интенсивно топить детскую и весь дом, компенсируя теплопотери. Поэтому, на период отлучения членов семьи терморегулятор можно запрограммировать на понижение температуры, что снизит теплопотери и счета за энергоресурсы, а ко времени возвращения детей со школы автоматика снова повысит мощность отопления.

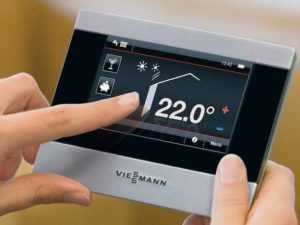

Программирование температурных режимов работы котла

Таким образом, при использовании программированного терморегулятора можно добиться существенной экономии энергоресурсов, ко
