Рекомендации по монтажу розеток – Рекомендации по установке розеток и выключателей

Содержание

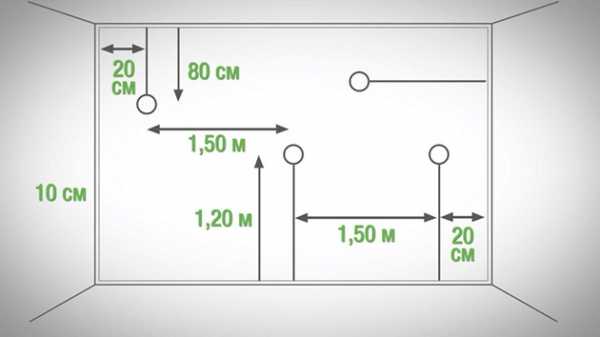

Высота установки розеток и выключателей, размещение по евростандарту

Определенных нормативов по высоте монтажа розеток нет. Есть свод правил, где регламентируются некоторые параметры: СП 31–110–2003, в нем говорится, что для установки используют стену в комнате со стороны ручки двери и на высоте от 1 м, и ПУЭ (Правила Устройства Электроустановок), в котором указаны правила безопасного подключения бытовых приборов и другие рекомендации. В остальном высота установки розеток и выключателей регулируется исходя из предпочтений владельца жилого помещения.

Планировка электросети в разных комнатах

Рекомендации по установке розеток в комнатах (кухня, спальня, ванная) могут отличаться друг от друга. Это связано с уровнем влажности, количеством бытовых приборов, подключаемых к электросети, и нормами пожаробезопасности.

Электропроводка на кухнях

Точных указаний к расположению точек подключения к электросети и розеток на кухне нет, но рекомендации собраны исходя из особенностей эксплуатации данного помещения и возможного количества подключения бытовых приборов. Так, в требованиях ПЭУ указано:

Выключатели и розетки штепсельные располагаются на расстоянии от двери в 60 см, это же требования выдвигается к раковине на кухне;
Дистанция до газопровода от 50 см.

А также выделяют ряд советов по расположению точек подключения к электросети для различных кухонных приборов и бытовой техники:

Чтобы подключить посудомоечную машину или холодильник, выбирают высоту 10–20 см от пола. Есть модели техники, где производителями вмонтирован короткий провод для подключения, для них делают отдельные точки «питания» на высоте от 0.5 м.
Малогабаритные электроприборы: микроволновка, тостер, мультиварка, блендер и другие подключают в розетки, установленные на 20 см вверх от столешницы или 110 см от напольного покрытия.
Для вытяжки рекомендуют делать отдельную точку подключения к электросети, отступая от пола 2 м. При этом от середины прибора до розетки должно быть не менее 20 см, что необходимо для вентиляции.
Если в планировке кухни участвует встроенная бытовая техника, то для ее «питания» делают отдельные розетки за шкафами для удобного и постоянного подключения приборов. Рекомендовано их монтировать от 30 до 60 см от пола и следить, чтобы подключенный кабель не пережимался мебелью.
Для подключения подсветки под полками и шкафами на кухне используют розетки, вмонтированные над мебелью на расстоянии в 5–10 см. включатели выводят на удобную для пользователей высоту.

Важно! При планировании проводки на кухне надо рассчитывать суммарную мощность проведенных линий. Она должны быть продумана с запасом, что обеспечит одновременное использование всех приоров.

Для расчета мощности берутся показатели из техпаспорта бытовых приборов или средние показатели:

духовка, варочная панель имеют собственные розетки с силой тока от 32 до 40 А;
отдельная линия нужна для нагревательного элемента с мощностью от 3.5 Вт;
для холодильника, микроволновки или тостера подойдет обычная розетка на 16 А.

Такие рекомендации помогут правильно составить проект и распределить розетки. Выключатель для общего света на кухне располагают на стене на удобном для пользователя расстоянии от пола (от 60 до 90 см).

Нюансы расположения в ванной

Главное требование при выборе высоты расположения розеток в ванной — защита от проникновения воды. Для этого необходимо выбирать модель с УЗО — специальной крышкой-брызговиком. Выделяют несколько рекомендаций для подключения электроприборов:

для стиральной машины соблюдается высота в 1 м;
для водонагревательных приборов — не менее 180 см;
при необходимости включения дополнительных приборов возле раковины монтируется еще одна розетка на высоте в 110 см.

Важно! Нельзя монтировать точки входа в электролинию на высоте менее 15 см от пола. В ванне риск затопления высок, поэтому необходимо обеспечить защиту проводки от короткого замыкания и возгорания квартиры или дома.

Общий выключатель для света во всем помещении выводится за пределы ванной комнаты и устанавливается на удобной для эксплуатации высоте.

Как провести ток в спальне или гостиной

Высота установки точек подключения к электросети в спальнях и гостиных не регламентируется. Эти помещения не имеют точек соприкосновения с проведенным газопроводом или повышенной влажностью, но есть несколько общих рекомендаций к расположению точек входа в линию электросети:

средняя высота размещения розеток от пола — 70 см;
вспомогательные розетки возле стола монтируются на уровне в 0.3 м от напольного покрытия, где делают блок из 2–3 розеток;
за телевизорами или другими бытовыми приборами точки «питания» устанавливают на высоту 1.3 м от поверхности пола, там же делают дополнительные интернет-розетки.

Выключатель делается один при входе в комнату на высоте в 90 см со стороны дверной ручки.

Важно! Если монтируется проводка в яслях или дошкольных учреждениях, то расположение розеток от пола не должно быть менее 180 см. На таком же уровне устанавливаются выключатели. Это необходимо по правилам техники безопасности.

Установка розеток в коридоре квартир и частных домов необязательна. По усмотрению владельцев помещения монтируют одну или две точки входа в линии электросети, чтобы подключать пылесос или телефонные аппараты.

Практические советы для разработки проекта электросети в доме или квартире

От составления проекта расположения и проводки линии электросети зависит безопасность и удобство эксплуатации бытовой техники и осветительных приборов. Для грамотного расчета высоты монтажа розеток и выключателей стоит придерживаться определенной последовательности при разработке плана:

Заранее продумать расстановку мебели и электроприборов по квартире.
Сделать подробную схему каждой комнаты с учетом дверных проемов, окон и проводки водо- и газопровода.
На схеме отметить расположение розеток с учетом всех рекомендаций по высоте и расстоянию между ними. Учесть общую мощность необходимой линии электросети, а также добавить резервные точки.
Расставить на плане выключатели в зависимости от расположения дверей и стороны их открытия, продумать количество выключателей в коридоре и высоту установки.

Важно! Подготавливать проект разводки линии электросети по квартире или частному дому должен профессионал. Необходимо высчитывать нагрузку, оставлять запас мощности и обеспечить пожаробезопасность подключения всех приборов.

Особенности установки выключателей в общественных зданиях

Высота установки регламентируется в детских садах и дошкольных учреждениях. В остальных помещениях также необходимо придерживаться общих рекомендаций:

Для зданий общепита и торговых сетей необходимо монтировать розетки на высоте 130 см от пола. Выключатели устанавливаются на расстоянии от 120 до 160 см.
В помещениях, где используются или хранятся взрывоопасные вещества запрещено монтировать розетки и выключателей. Все работы проводятся за пределами комнат или складов.

Придерживаясь всех правил и рекомендаций можно продумать расположение розеток, а также сделать схему для монтажа устройств. В местах общего пользования этим занимаются профессионалы из нанятых подрядных организаций.

Видео по теме

profazu.ru

советы профессионалов по монтажу розеток в стены

Одним из важных аспектов каждого ремонта, является установка розетки. С первого взгляда может показаться, что проще этого нельзя ничего придумать. На самом деле это не так. Монтаж розетки в комнате: ответственный, сложный и трудоемкий процесс.

Все же, из-за халатности можно нарваться на большую беду. Ведь речь идет об электропитании дома. Неправильное соединение контактов может повлечь за собой короткое замыкание, а в итоге и пожар.

Краткое содержимое статьи:

Правила и нюансы монтажа
Казалось бы, монтаж розетки в комнате довольно простое задание, с которым справится каждый мужчина. Однако и эта задача имеет множество разных нюансов и правил. Придерживаясь которые вы обезопасите себя от неприятностей. Способ установки розетки всегда одинаковый . Он выполняется в несколько этапов:
Подготовка и прокладка кабеля.
Вырез ниши под розетку.
Монтаж корпуса «подрозетника».
Подключение контактов.
Установка декоративной крышки
Начать монтаж, рекомендуется с выбора нужной схемы прокладки. В условиях ремонта, это даст возможность в любую секунду добавить еще одну розетку. Это очень удобно, ведь потом не нужно ломать голову от куда бы провести дополнительную запитку.
Стоит упоминать, о расположении розеток. С этим, вы должны определиться изначально. Сперва, нужно посчитать количество необходимых источников питания. Затем определиться с высотой и местом их расположения.
electrikexpert.ru
Установка розеток и советы по монтажу ⋆ Руководство электрика

Содержание статьи
Подготовка к установке розеток.
Если вы решили самостоятельно произвести установку розеток в своей квартире, доме или возможно в каком-то другом помещении, то данный материал поможет не только сделать правильный выбор розеток для конкретных точек в помещении, но и подробно объяснит, как сделать монтаж розеток.
После установки розеток, обязательно прочтите как подключить розетку и рассмотрите схемы подключения.
Перед началом установки электрической розетки (или нескольких розеток), необходимо определиться с местом монтажа.
При монтировании розетки место должно быть подобрано так, чтобы к нему можно было удобно подключать бытовую технику.
Монтаж розетки для стационарных электроприборов, таких как холодильник, стиральная машина, пылесос можно выполнить на стене максимум 30 см от поверхности пола, что достаточно удобно, т.к. сейчас в плинтусе обычно прокладывают основную проводку.
Кухонные электрические розетки будет удобнее подключать в разъём, расположенный близко над поверхностью стола.
Также и в ванной комнате подключить к сети электробритву или фен удобнее всего будет рядом с зеркалом.
Таким образом, расположение точки подключения к сети 220 вольт должно быть легко доступным.

Установка розеток: советы по монтажу розеток
Инструмент для монтажа розеток.
Выполнить работы по установке розетки можно будет легко, если есть в наличии следующие инструменты и материалы:
ударная дрель или перфоратор;
кусачки (бокорезы) или ножницы для откусывания провода;
пассатижи;
изолента;
острый нож;
насадки перфоратора для создания ниши под подрозетник;
прямая и крестовая отвёртка;
подрезетник;
цемент или алебастр;
ёмкость для замешивания алебастрового раствора;
шпатели.
После подготовки инструмента можно приступить к электромонтажным работам и установить розетку в нужном месте.
Этапы работ по установке электро розеток.
Вначале работ необходимо соблюсти меры безопасности и отключить электроснабжение дома (квартиры или комнаты). Если доступа к общему (подъездному) электрощитку нет, можно откинуть кабель в распределительной коробке, который идёт к точке установки розетки. Главное, чтобы провод, к которому подключаются клеммы, был отключен от напряжения.
Монтажные работы по устройству новой точки подключения к сети в 220 В проводятся в несколько этапов:
готовим нишу для подрозетника в стене при помощи перфоратора (дрели) на глубину равную длине коробки;
протягиваем провода в подрозетник перед установкой его в гнездо;
вставлять коробку в гипсокартон необходимо аккуратно за один раз, иначе придётся выполнять другое гнездо;
расправляем железные лапки для укрепления подрозетника в нише стены;
выравниваем провода в коробке и фиксируем её алебастровым или цементным раствором;
выкручиваем винт, соединяющий наружную панель розетки с рабочим корпусом, на котором расположены клеммы;
немного зачищаем концы сетевого провода от изоляции острым ножом для создания контакта с клеммами;
вводим зачищенные концы в зажимные отверстия или обвиваем прижимные винты контактов;
плотно вкручиваем клеммные винты и проверяем прочность удерживания провода, подергивая за кабель;
надёжно закрепляем корпус розетки в коробке с помощью лапок, которые расширяются при вкручивании их винтов;
прикручиваем к корпусу лицевую панель.
Установка двойных (тройных и т.д.) розеток абсолютна идентична, что и установка одинарных.
Помните, что не стоит игнорировать во время электромонтажных работ соблюдение правил безопасности. Если вы будете обладать этими знаниями, то сможете правильно подобрать тип точки подключения для вашего оборудования. Затем, следуя советам в пошаговой инструкции, вы легко сможете выполнить её монтаж. Пусть ваша работа будет лёгкой и успешной.
Как установить розетку: порядок установки, на каком расстоянии.
Обустраивая своё жилье и создавая комфортные условия, мы часто задаёмся вопросом, где удобнее всего расположить розетки. Во время ремонта нужно обязательно всё просчитать, так как потом жалко будет портить законченную облицовку стен, устанавливая недостающую точку подключения к электросети. Доступ к ней обязательно должен быть свободным и удобным и не загромождаться установленной после ремонта мебелью. Поэтому многих волнует вопрос: как и где установить розетку и какое количество их должно быть?
Нормы установки розеток.
Сразу оговоримся, что строгих нормативов в отношении количества или мест расположения розеток не существует. Но некоторые рекомендации на этот счёт все же имеются.

Место установки розеток в жилых комнатах.
Необходимое количество точек подключения к обычной электросети в жилом доме или квартире зависит от образа жизни всех членов в составе семьи. В среднем считается удобным устанавливать на каждые 5 кв. м. площади помещения минимум 1 розетку, учитывая безопасную её удалённость от батарей и электрических плит.

Место установки розеток на кухне.
Диапазон высоты от пола варьируется от удобства её размещения. В советское время считалось нормой расположения штепсельной розетки на уровне 90 см от пола, а в настоящее время, при выполнении «евро ремонтов», эта высота снизилась до 30 см от пола.

Место установки розеток в ванной.
Выбор удобного расположения каждой точки подключения к электросети всегда остается за хозяевами квартиры, которые должны предварительно распланировать расстановку мебели и бытовых приборов.
Место установки розеток в спальной.
Правила проектирования мест для розеток.
Перед началом выполнения ремонтных работ нужно сделать проект разводки электросети для скрытой проводки с указанием мест расположения светильников, выключателей и розеток. Чтобы правильно рассчитать место и количество точек включения электроприборов нужно учесть следующее:
Минимальная высота установки розеток на уровне 25 см от пола — для безопасности во время влажной уборки.
В комнатах, где часто находятся дети, высота расположения точки должна быть на недоступном для них расстоянии (от 1,5 м. и выше), а розетки должны быть с закрывающейся шторкой.
Хорошо сделать набросок расположения мебели и электроприборов по квартире, в соответствии с которым рассчитать количество розеток и место их установки.
Общее количество розеток лучше рассчитать с небольшим запасом.
Включение и отключение электроприборов должно быть удобным и легкодоступным.
Точки подключения над комодом, письменным и кухонным столом, прикроватной тумбочкой нужно располагать на высоте 20 см над уровнем поверхности.
Нельзя располагать разъём для подключения к электросети на расстоянии ближе, чем 0.5 метра к батарее или металлической трубе, которые заземлены.
При монтаже двух розеток по обе стороны стены, разделяющей комнаты, нужно сделать сквозное отверстие для их зеркального расположения и присоединения к одному кабелю.
Если предполагается в одном помещении использование большого количества приборов, то необходимо установить несколько розеток. Это позволит избежать перенапряжения, использования тройников и удлинителей.
На кухне запрещено устанавливать розетку близко к газопроводу. Минимальное расстояние между ними должно быть не менее 50 см.
Помещения с повышенной влажностью оборудуются разъёмом электросети на высоте минимум 1 метр от пола. В душевую кабинку их устанавливать нельзя. Минимальное расстояние от кабины до розетки должно быть не менее 60 см.
Обязательно нужно предусмотреть монтаж в сети УЗО (устройство защитного отключения).
Если учесть все описанные нюансы при проектировании электросети для бытовых условий квартиры, то вам будет гарантирована безопасная и удобная эксплуатация электроприборов.
Как установить розетки в пол.
Установка розеток в пол отличается от монтажа стеновых моделей, поэтому мы подготовили для вас отдельную статью о том, как установить розетку в пол своими руками.
Какое количество розеток установить.
Сколько потребуется розеток зависит от типа комнаты и предполагаемой эксплуатации бытовой техники. Существуют такие обобщённые рекомендации по этому вопросу:
Гостиная комната, оборудованная телевизором, кондиционером или иной аудио, видео аппаратурой, компьютерной техникой и для периодического подключения пылесоса, должна быть оснащена розетками от 6 штук и более.
Точки подключения в спальне требуются для светильников на прикроватных тумбах, телевизора, зарядки телефона, подключения других устройств. В комнате нужно их предусмотреть около 4-6 штук.
В прихожей, как правило, устанавливают электро розетки в количестве 1-3 штук.
Комната, где живут дети, должна иметь розетки для ночника, настольной лампы, компьютера. Минимум — 4 штуки. Маленькие дети должны быть защищены. Поэтому нужно использовать розетки, на которых есть защитные крышки.
Самое большое количество электроприборов находится и используется на кухне. К стационарному оборудованию относятся газовые плиты с электроподжигом или полностью электрические, вытяжка, холодильник, бойлер для нагрева воды, стиральная машинка, микроволновка, посудомоечная машина, духовой шкаф. Над столешницей на рабочем столе нужно иметь несколько разъёмов для подключения различной кухонной техники, помогающей в приготовлении пищи.На кухне место и количество розеток определяется в зависимости от наличия и использования оборудования. Чаще всего на кухне оборудуется несколько мест розеткой с множеством гнёзд. Важно правильно рассчитать нагрузку на розетку, чтобы она не перегревалась.
Ванную комнату нужно оборудовать парой розеток, одна из которых будет соединять стиральную машинку, а вторая служить для бритвы, фена и других приборов. В условиях повышенной влажности разъёмы должны закрываться крышками. Поэтому нужно устанавливать специальные розетки.
Учитывайте, что данные рекомендации нуждаются в коррекции количества точек подключения под каждое индивидуальное жильё. К тому же розеток лишних не бывает. Поэтому хорошо обдумайте, сколько их потребуется для обеспечения всех нужд и работы оборудования. Такой предварительный расчёт избавит вас от лишних хлопот по подключению новой розетки или опутывания помещения проводами с переносками.
Какие розетки установить.
Время не стоит на месте и вносит различные коррективы в нашу жизнь. Усовершенствование касается и домашнего уюта, для обеспечения которого мы меняем мебель, бытовую технику и делаем капитальный ремонт. Для создания модного интерьера сейчас используется встраиваемая мебель и бытовая техника, которая требует изменений и в электропроводке, и расположении точек подключения к сети.
Рынок электромонтажных изделий в изобилии предлагает розетки и выключатели для создания самого изысканного дизайна. Как не ошибиться в их выборе и обеспечить достаточное количество розеток в комнатах квартиры, изложено в данной статье.
Бытовые приборы, которые используются в гостиных, спальнях и детских — это телевизоры, современная цифровая и аудиовидеотехника, светильники, кондиционеры, пылесос и многие другие. Большая часть этих устройств является маломощной, поэтому требования такого оборудования в отношении силы тока к комнатным розеткам минимальные. Но есть другие важные параметры, на которые необходимо обратить внимание.
Какие розетки установить в детской комнате.
Комната, где проживает ребенок, требует оснащения 3-4 розетками, расположенными у письменного стола, для подключения компьютера, светильника, других устройств и дополнительного разъема для соединения с интернетом.
Для подключения телевизора необходимо обеспечить одинарную или двойную точку подключения, расположенную рядом с местом его размещения.
Недалеко от кровати можно смонтировать розетку для ночника. Не забывайте учесть и подобрать удобное место для розетки, в которую будете подключать гирлянду на Новый год или другие детские праздники.
Если в комнате живут ещё несмышленые малыши, то розетки нужно установить со шторками или закрывать «вилками-заглушками».
Расположение мебели в детской комнате может помешать лёгкому доступу к розеткам. Поэтому до начала электромонтажных работ нужно заранее продумать места точек подключения в соответствии с установкой мебели и использованием электрической аппаратуры. Расчертите на бумаге меблировку комнаты с указанием размеров и рассчитайте высоту, а также места установки розеток. Этот предварительный проект облегчит в дальнейшем ваш доступ к розеткам, которые не окажутся заставленными чем-нибудь.
Какие розетки устанавливать в спальной.
В спальне над тумбочками по бокам кровати устанавливают розетки для ночных светильников. Отдельно устанавливается двойная розетка для телевизора и DVD или других подобных устройств. На боковой стене устанавливают одинарную или двойную точку соединения с электросетью для пылесоса, увлажнителя воздуха, вентилятора и т.д.
Какие розетки устанавливать в зале и гостиной.
Наличие розеток в этих комнатах общего пользования зависит от наличия бытовой техники и режима жизни обитателей квартиры. В современном дизайне меблировка комнат сводится к минимальным потребностям в ней. Что в свою очередь не мешает доступу к розеткам в свободной комнате.
Возможный перечень оборудования, для работы которого нужно обеспечить точки включения в сеть, будет таким:
телевизор;
аудиовидеотехника;
кондиционер или вентилятор;
электрокамин;
пылесос;
компьютер;
индивидуальные осветительные приборы и другое.
Блоки розеток можно установить в районе расположения телевизора, аудиовидеотехники, компьютера, а отдельные точки подключения для кондиционера, пылесоса и т.д. вблизи от них. Место установки подбирается с учётом удобного подключения к электросети ближайшего оборудования.
Какие розетки установить на кухне.
Современные кухни можно сравнить с миниатюрным цехом по приготовлению пищи, оборудованному по последнему слову техники. Именно в этой комнате мы используем самое большое количество бытовых устройств. К размещению розеток и выбору их вида необходимо отнестись особенно тщательно.
Обязательно необходимо установить блок розеток над рабочим столом. Точки подключения с одинарными или двойными разъёмами устанавливают у холодильника, стиральной машинки, бойлера, газовой печи с электроподжигом, духового шкафа и т.д. в местах доступных и удобных.
По одной розетке нужно установить возле обеденного стола и при входе в кухню для пылесоса.
Если для жилых помещений можно выбирать розетки, ориентируясь на их эстетический вид и сочетание с интерьером, то для кухни нужно подбирать их исходя из технических характеристик.
Оборудование кухни включает наличие многих приборов с большой мощностью. Поэтому розетки должны быть рассчитаны на номинальную силу тока в 16-32 ампер с напряжением 220-250 В. Кабель в кухонном помещении для подключения розеток тоже должен подбираться с учётом мощности приборов.
Точки подключения к электросети обязательно должны быть установлены в соответствии с определёнными требованиями безопасности. Влажность воздуха в кухне выше, чем в жилых помещениях. Учитывая такие условия, для безопасности кухонные розетки должны быть оснащены специальными резиновыми уплотнителями или защитными шторками.
Какие розетки установить в ванной.
Фен, электробритва, стиральная машинка — это наиболее частые электрические устройства, которые используются в ванной комнате. Поэтому часто в ней устанавливают всего две розетки, одна из которых предназначена для подключения стиральной машины, а вторую монтируют у зеркала.
Для монтажа в ванной комнате используют розетки, которые закрываются крышками с целью защиты от проникновения влаги.
Заключение.
Подводя итог статьи, хочется акцентировать внимание, что в каждой комнате нужно предусмотреть наличие лишних розеток. Эти розетки должны составлять 20% от общего количества всех точек подключения. Например, если требуется 8 розеток для оборудования, то монтировать необходимо их 10 штук, 2 из которых будут запасные. Хотя большинство из нас может сказать, что имеющихся розеток чаще не хватает и они никогда не бывают лишними.
Добавьте наш сайте «ЭлектроМануал.ру» в закладки, чтобы всегда иметь возможность быстрого доступа к инструкциям по электромонтажным работам.
electromanual.ru
Рекомендации по высоте установки розеток и выключателей – Stroim24.info
Определенных нормативов по высоте монтажа розеток нет. Есть свод правил, где регламентируются некоторые параметры: СП 31–110–2003, в нем говорится, что для установки используют стену в комнате со стороны ручки двери и на высоте от 1 м, и ПУЭ (Правила Устройства Электроустановок), в котором указаны правила безопасного подключения бытовых приборов и другие рекомендации. В остальном высота установки розеток и выключателей регулируется исходя из предпочтений владельца жилого помещения.
Рекомендованная высота
При проектировании дома учитывают количество комнат и их назначение. Например, в ванной делают двойные розетки, закрытые от проникновения воды, на высоте в 90 см для «питания» стиральной машинки и прочих электроприборов.
В каждом помещении заранее просчитывается количество выключателей и входов для подключения к электросети, чтобы обеспечить комфортное и безопасное проживание или эксплуатацию комнаты.
Что указано в ПУЭ
На какой высоте устанавливать розетки и выключатели решает сам потребитель, но в ПУЭ прописано несколько норм, рекомендованных к соблюдению:
Штепсельные приборы располагают на расстоянии от 0.6 м от открытых источников воды и входа в комнату.
Надо соблюдать дистанцию в 0.5 м для монтажа электроприборов или установок от газопровода.
Высота монтажа выключателей — от 1 м. Желательно выбирать стену со стороны дверной ручки. Можно монтировать под потолком, если надо обеспечить управление электроприборами при помощи шнура.
В комнатах с высокой влажностью, например, ванной, розетка эксплуатируется через аппарат УЗО.
Все вышеперечисленные требования разрабатывались с учетом безопасности эксплуатации электроприборов, а также основывались на нормах пожаробезопасности и удобства применения.
Что прописано в ГОСТ и СП
Высота установки выключателей в ванной по ГОСТу Р 50571.11–96 начинается с 0.6 м от открытых источников воды. Подробнее рекомендации изложены в СП (Свод Правил) от 2003 года:
Нет точных нормативов по монтажу розеток для кондиционеров и электроприборов на кухне.
В общежитиях и многоквартирных домах монтируют по 1 розетке с током 10 (16) А на 4 м² комнаты, а в коридорах — на 10 м².
В частных строениях количество розеток не регламентируется.
К сведению: В СССР был стандарт установки розеток на расстоянии 90 см от пола, а выключателей — 160 см. Такое расположение встречается в старых многоквартирных домах.
Требования по «Евростандарту»
Евростандарт установки розеток появился в России примерно в то же время, когда стали использовать термин евроремонт. Строительные фирмы часто применяют именно такое расположение точек подключения к электросети и выключателей в новостройках:
высота от пола начинается с 90 см до выключателей, чтобы легко переключать свет;
для комфорта эксплуатации бытовых приборов розетки располагают на высоте 30 см от пола.
Выделяют отдельно размещение точек подключения к электросети по стандартам Америки, где высота от стола на кухни, умывальника или пола начинается с 30.5 и максимально доходит до 41 см, а между розеток соблюдается дистанция в 180 см от двери.
Важно! Если выбираются евророзетки для установки, то надо учитывать, что диаметр штырей и расстояние между ними отличается от российских разъемов. Сила тока таких точек входа составляет 10–16 А, а у советских — до 10 А. То есть выбирают установку розеток или выключателей по евростандарту для подключения более мощной техники и оборудования.
Планировка электросети в разных комнатах
Рекомендации по установке розеток в комнатах (кухня, спальня, ванная) могут отличаться друг от друга. Это связано с уровнем влажности, количеством бытовых приборов, подключаемых к электросети, и нормами пожаробезопасности.
Электропроводка на кухнях
Точных указаний к расположению точек подключения к электросети и розеток на кухне нет, но рекомендации собраны исходя из особенностей эксплуатации данного помещения и возможного количества подключения бытовых приборов. Так, в требованиях ПЭУ указано:
Выключатели и розетки штепсельные располагаются на расстоянии от двери в 60 см, это же требования выдвигается к раковине на кухне;
Дистанция до газопровода от 50 см.
А также выделяют ряд советов по расположению точек подключения к электросети для различных кухонных приборов и бытовой техники:
Чтобы подключить посудомоечную машину или холодильник, выбирают высоту 10–20 см от пола. Есть модели техники, где производителями вмонтирован короткий провод для подключения, для них делают отдельные точки «питания» на высоте от 0.5 м.
Малогабаритные электроприборы: микроволновка, тостер, мультиварка, блендер и другие подключают в розетки, установленные на 20 см вверх от столешницы или 110 см от напольного покрытия.
Для вытяжки рекомендуют делать отдельную точку подключения к электросети, отступая от пола 2 м. При этом от середины прибора до розетки должно быть не менее 20 см, что необходимо для вентиляции.
Если в планировке кухни участвует встроенная бытовая техника, то для ее «питания» делают отдельные розетки за шкафами для удобного и постоянного подключения приборов. Рекомендовано их монтировать от 30 до 60 см от пола и следить, чтобы подключенный кабель не пережимался мебелью.
Для подключения подсветки под полками и шкафами на кухне используют розетки, вмонтированные над мебелью на расстоянии в 5–10 см. включатели выводят на удобную для пользователей высоту.
Важно! При планировании проводки на кухне надо рассчитывать суммарную мощность проведенных линий. Она должны быть продумана с запасом, что обеспечит одновременное использование всех приоров.
Для расчета мощности берутся показатели из техпаспорта бытовых приборов или средние показатели:
духовка, варочная панель имеют собственные розетки с силой тока от 32 до 40 А;
отдельная линия нужна для нагревательного элемента с мощностью от 3.5 Вт;
для холодильника, микроволновки или тостера подойдет обычная розетка на 16 А.
Такие рекомендации помогут правильно составить проект и распределить розетки. Выключатель для общего света на кухне располагают на стене на удобном для пользователя расстоянии от пола (от 60 до 90 см).
Нюансы расположения в ванной
Главное требование при выборе высоты расположения розеток в ванной — защита от проникновения воды. Для этого необходимо выбирать модель с УЗО — специальной крышкой-брызговиком. Выделяют несколько рекомендаций для подключения электроприборов:
для стиральной машины соблюдается высота в 1 м;
для водонагревательных приборов — не менее 180 см;
при необходимости включения дополнительных приборов возле раковины монтируется еще одна розетка на высоте в 110 см.
Важно! Нельзя монтировать точки входа в электролинию на высоте менее 15 см от пола. В ванне риск затопления высок, поэтому необходимо обеспечить защиту проводки от короткого замыкания и возгорания квартиры или дома.
Общий выключатель для света во всем помещении выводится за пределы ванной комнаты и устанавливается на удобной для эксплуатации высоте.
Как провести ток в спальне или гостиной
Высота установки точек подключения к электросети в спальнях и гостиных не регламентируется. Эти помещения не имеют точек соприкосновения с проведенным газопроводом или повышенной влажностью, но есть несколько общих рекомендаций к расположению точек входа в линию электросети:
средняя высота размещения розеток от пола — 70 см;
вспомогательные розетки возле стола монтируются на уровне в 0.3 м от напольного покрытия, где делают блок из 2–3 розеток;
за телевизорами или другими бытовыми приборами точки «питания» устанавливают на высоту 1.3 м от поверхности пола, там же делают дополнительные интернет-розетки.
Выключатель делается один при входе в комнату на высоте в 90 см со стороны дверной ручки.
Важно! Если монтируется проводка в яслях или дошкольных учреждениях, то расположение розеток от пола не должно быть менее 180 см. На таком же уровне устанавливаются выключатели. Это необходимо по правилам техники безопасности.
Установка розеток в коридоре квартир и частных домов необязательна. По усмотрению владельцев помещения монтируют одну или две точки входа в линии электросети, чтобы подключать пылесос или телефонные аппараты.
Практические советы для разработки проекта электросети в доме или квартире
От составления проекта расположения и проводки линии электросети зависит безопасность и удобство эксплуатации бытовой техники и осветительных приборов. Для грамотного расчета высоты монтажа розеток и выключателей стоит придерживаться определенной последовательности при разработке плана:
Заранее продумать расстановку мебели и электроприборов по квартире.
Сделать подробную схему каждой комнаты с учетом дверных проемов, окон и проводки водо- и газопровода.
На схеме отметить расположение розеток с учетом всех рекомендаций по высоте и расстоянию между ними. Учесть общую мощность необходимой линии электросети, а также добавить резервные точки.
Расставить на плане выключатели в зависимости от расположения дверей и стороны их открытия, продумать количество выключателей в коридоре и высоту установки.
Важно! Подготавливать проект разводки линии электросети по квартире или частному дому должен профессионал. Необходимо высчитывать нагрузку, оставлять запас мощности и обеспечить пожаробезопасность подключения всех приборов.
Особенности установки выключателей в общественных зданиях
Высота установки регламентируется в детских садах и дошкольных учреждениях. В остальных помещениях также необходимо придерживаться общих рекомендаций:
Для зданий общепита и торговых сетей необходимо монтировать розетки на высоте 130 см от пола. Выключатели устанавливаются на расстоянии от 120 до 160 см.
В помещениях, где используются или хранятся взрывоопасные вещества запрещено монтировать розетки и выключателей. Все работы проводятся за пределами комнат или складов.
Придерживаясь всех правил и рекомендаций можно продумать расположение розеток, а также сделать схему для монтажа устройств. В местах общего пользования этим занимаются профессионалы из нанятых подрядных организаций.
Видео по теме
Поделитесь с друзьями в соц.сетях
Facebook
Twitter
Google+
Telegram
Vkontakte
stroim24.info
70 фото лучших идей по кофигурированию
Одной из самых ответственных частей ремонта помещения является правильное размещение электропроводки. При составлении схемы размещения розеток нужно учитывать такие важные аспекты, как размеры помещения, суммарное количество всех выключателей и розеток и, безусловно, то, как расставлена мебель.
Правила по размещению электропроводки
Строгих ограничений не существует. Однако, есть некоторые требования по установлению розеток, например, в ванной комнате или же в промышленных помещениях. А также есть рекомендации по установке выключателей и розеток в квартире, но придерживаться их или нет – дело сугубо ваших потребностей и вкусов.
В Советском Союзе (во времена старых традиций) считалось, что розетка должна находиться на расстоянии 90 см от пола, а выключатель – на расстоянии 160 см (1,6 м).
Такие стандарты создавали удобство эксплуатации, поскольку для того, чтобы достать до уровня выключателя, не нужно было нагибаться или присаживаться. Благодаря этому, даже сейчас многие люди придерживаются именно таких правил.
Новые традиции – евростандарт
Вместе с определением «Евроремонт» из недалёких стран к нам пришёл такой термин, как «Евростандарт» расположения розеток. Что же предполагает европейский стандарт? Эти правила ни в коем случае не ограничивают высоту комнаты или общее число выключателей и розеток в помещении жилища, а лишь помогает рекомендовать правильный способ монтажа в опасных помещениях с учётом мер безопасности.
В соответствии с европейскими стандартами розетки и выключатели следует размещать следующим образом:
Выключатель – на расстоянии 90 см от пола (если заметить, по старым традициям это было место для розетки, однако как считают люди нынешнего поколения, таким образом можно выключать или же включать свет без поднятия руки).
Розетка же теперь располагается на расстоянии 30 см от пола, что позволяет удобно прятать провода, которые хотелось бы скрыть от посторонних глаз.
На всех фото, что представлены по тексту и в нашей галерее в конце, можно увидеть, чем отличается расположение розеток раньше и сейчас.
Помните, что диаметр штырей европейских розеток значительно больше диаметра штырей отечественных розеток, а сила принимаемого тока составляет примерно от 10 до 16 А, тогда как у российских – лишь 10 А.
Поэтому если вы хотите использовать приборы с большей мощностью, то вам безусловно стоит провести в помещении монтаж европейских розеток.
Планирование монтажа розеток и выключателей в помещении
Любое помещение распланировано своеобразно, а это значит, что для каждой комнаты нужно подобрать варианты расположения электроустановок.
Коридор
В каждой квартире есть небольшая прихожая, где тоже нужно грамотно разместить выключатели, так как это та комната, в которую человек заходит в первую очередь. Обычно в коридоре принимаются за необходимость две или же три розетки.
Также в прихожей будет полезно расположить распределительный щиток, выключатель (или блок выключателей), электросчётчик и так далее.
Кухня
Розетка для вытяжки должна располагаться на уровне 2 метров от пола.
Розетки для подключения стиральной, посудомоечной машин и холодильника лучше расположить за 10-20 см от уровня пола. Для бытовых приборов, имеющих не очень длинный провод можно сделать розетку примерно за 50 см.
Для размещения предметов малых габаритов (например, тостера) розетка должна находиться на 110 см выше уровня пола (или на расстоянии 20 см от уровня кухонной столешницы).
Осветительные приборы занимают электрическую розетку, находящуюся примерно на высоте 5-10 см над мебелью.
Внимание! Мощность всех линий электрики на кухне должна быть меньше положенной нормы, так как это позволит активизировать все точки потребления энергии в одно время.
Спальня и гостиная
Лучше всего будет разместить по розетке с каждой стороны спального места. Высота от пола – примерно 70 см, так как именно в таком положении к розетке можно будет подключить, например, прикроватную лампу, а также зарядить какое-либо устройство.
Что касается выключателя, то он должен быть размещён у входной двери. Также приветствуется расположение дополнительного блока розеток над рабочим столом (примерно на 30 см от его уровня).
В гостиной или зале обязательно будет нужно небольшое количество розеток за 130 см над полом. Их можно спрятать за телевизор. Безусловно, наличие запасной розетки также предполагается. Выключатель, как и в спальне, должен быть возле входной двери.
Ванная комната и туалет
Ни для кого не секрет, что ванная – это комната с повышенной влажностью воздуха, поэтому все розетки и выключатели должны быть предусмотрены для таких условий (иметь уровень защищённости не менее IP44).
Категорически запрещено располагать устройства на расстоянии менее 60 см от ванной или душевой кабинки, а также ниже 15 см от уровня пола (так как возможны небольшие потопы в такой комнате).
Так, используя все навыки правильного расположения розеток и выключателей в разных комнатах помещения, вы можете обезопасить себя и своих близких и избежать переделывания проводки в дальнейшем.
Фото расположения розеток

Также рекомендуем посетить:
strojka-gid.ru
Инструкция по установке розетки с заземлением ⋆ MACHO’S RULES

На рынке представлено множество электророзеток, и начинающему мастеру бывает сложно сориентироваться в таком ассортименте. Обращать внимание нужно, прежде всего, на технические характеристики устройств. Так, для подключения большинства современных электроприборов необходима розетка с заземлением. Такая конструкция обеспечивает отвод тока, если он случайно попадает на детали электророзетки или на корпус подключаемого прибора.
Для чего необходимо заземление
Начинающий мастер может задаться вопросом о том, для чего нужно заземление в жилом помещении. В старой квартире или в частном доме зачастую используется двухжильная проводка. Она состоит из фазной и нулевой жил, при этом заземляющая жила отсутствует. И может сложиться впечатление, что подключение розетки с заземлением – это не более чем веяние моды. Но это не так. Заземление розеток в жилых помещениях раньше не проводилось потому, что к сети подключались маломощные приборы.
Сейчас в каждой квартире присутствует большое количество различной техники. В инструкции к каждому из современных приборов написано, что его подключение возможно только посредством розеток с заземлением. Именно такой способ подключения является гарантией безопасности для пользователя и долгого срока службы для электроприбора. Без заземленной электророзетки особенно опасно использовать оборудование с металлическими корпусами (электроплита, холодильник), а также предметы техники, которые при эксплуатации контактируют с водой (посудомоечная и стиральная машины, водонагреватель).
Если проложена устаревшая проводка (двухжильная), то следует заменить ее на современную (трехжильную). Иначе возникнет риск короткого замыкания.
Некоторые люди интересуются, как сделать заземление в розетке, подключаемой к двухжильному кабелю. Ответ: никак, можно только дополнительно проложить специальный заземляющий провод. Если заземленная электроточка подключается к незаземленному кабелю, то защита от поражения электротоком обеспечиваться не будет.
Внешний вид электроточек с заземляющими контактами
Мы разобрались, зачем нужно заземление в розетке, а теперь нужно выяснить, как отличить устройство с заземляющими контактами от прибора без них. Если разобрать заземленную конструкцию, то внутри можно увидеть 3 контакта: боковые – для нулевого и фазного провода, и центральный – для заземляющего провода. Этот провод тянется к электрощиту и подключается к специальной клемме.
Розетка с заземляющим контактом имеет и внешние отличия. Сейчас на рынке представлены заземленные электроточки от американских, немецких и французских производителей. Изделия из разных стран имеют свои конструктивные особенности:
Французские: оснащены дополнительным штырем.
Американские: на них присутствуют отверстия с боковыми прорезями.
Немецкие (наиболее распространённые на данный момент): в центре конструкции расположено цилиндрическое углубление и два отверстия для вилки, а по бокам присутствуют выступающие металлические скобы, которые обеспечивают заземление розеток в доме.
Главная особенность заземленной розетки в том, что при включении прибора в сеть сначала соприкасаются заземляющие контакты, а только потом в электророзетку входят контакты нулевого и фазного проводов вилки. Соответственно, если предмет техники поврежден, то его корпус подвергается заземлению ещё до того, как на него подается напряжение.
Перед тем, как заземлить розетку в квартире, ее нужно правильно выбрать. Для домашнего использования рекомендуется приобретать устройство на 10 или 16А, такая конструкция способна выдержать нагрузку, создаваемую мелкой бытовой техникой. Для крупной техники, например для электроплит, приобретаются более мощные электророзетки и соответствующие вилки. Если точка подключения подобрана правильно, то вилка вынимается из неё с небольшим усилием.
Электророзетки могут быть накладными и внутренними. Сейчас популярны конструкции второго типа, так как они более надежны и безопасны. Однако иногда могут использоваться и накладные модели. Инструкция о том, как правильно подключить розетку с заземлением, одинакова для обоих типов изделий. Разница только в том, что под внутреннюю конструкцию необходимо просверлить отверстие в стене, а накладная устанавливается поверх стены.
Особенности монтажа заземленной электророзетки
Ответить на вопрос о том, как правильно подключить розетку с заземлением, не представляет сложности. Грамотно выполнить подсоединение может любой человек, если проявит достаточную степень внимательности. Зачем нужно заземление в розетке, мы уже знаем, теперь нужно определиться, где будет установлена точка подключения с заземляющими контактами. Особых рекомендаций по этому поводу не существует. С точки зрения удобства желательно устанавливать электророзетки на расстоянии от 30 до 90 см от пола, а для кондиционера или вытяжки – на высоте 210-230 см.
Для начала нужно обесточить линию на электрощитке, а затем убедиться, что напряжение отсутствует. Сделать это можно при помощи индикаторной отвертки. Затем нужно демонтировать старую точку подключения и определить тип проводки. С этой целью нужно снять изоляцию с кабеля на несколько миллиметров. Если внутри находится два провода, то подсоединить розетку с заземляющими контактами не получится. Если же присутствует три провода, то на следующем этапе работ выполняется установка розетки с заземлением. В большинстве новостроек проложена заземленная проводка, поэтому жильцы избавлены от лишних хлопот.
Поговорим о том, как подключить розетку с заземлением в квартире, где уже проложена подходящая проводка:
В стене формируется отверстие под точку подключения. Если выполняется замена старой электророзетки, то неисправная конструкция удаляется, а на ее место устанавливается новая.
Через отверстие в подрозетнике протягивается кабель, а затем очищается от изоляции примерно на 6-7 см.
Жилы кабеля разделяются, и каждая из них очищается от изоляции примерно на 1 см.
Фазный провод (коричневый, черный или белый) присоединяется к правой клемме, нулевой (синий) – к левой, а заземляющий (желто-зеленый) – к центральной (пластинке в форме буквы П). Провода надежно закрепляются в клеммниках при помощи специальных болтов.
Остаётся только собрать конструкцию: установить и закрепить крышку изделия.
После этого нужно подключить питание на электрощитке и проверить работоспособность конструкции. Но как проверить заземление в розетке? При помощи мультиметра. Если заземление выполнено правильно, то напряжение между землей и фазой должно соответствовать напряжению между нейтралью и фазой.
Что делать, если в квартире или доме проложена двухжильная проводка?
Жильцов старых многоквартирных домов интересует, как подключить розетку с заземлением, если отсутствует заземляющий провод. Этот провод можно заменить специальной шиной, которую необходимо провести от распределительного щитка до помещения. Заземляющий проводник должен представлять собой изолированный медный провод с диаметром сечения не менее 2,5 мм2. Но делать заземление розеток в электрощитке можно, только если в нем имеется заземление. Получить соответствующую информацию можно у электрика, обслуживающего дом, а также в ЖЭКе или управляющей компании.
Если жильцы частного дома понимают, для чего нужна розетка с заземляющими контактами, но не знают, как правильно выполнить заземление, то для них предназначена следующая инструкция:
В грунт рядом с домом на глубину 150 см вбиваются 3 металлические пластины в форме уголков. Пластины нужно расположить таким образом, чтобы они сформировали треугольник.
Получившийся контур обваривается, через него протягивается медная шина и засыпается землей.
К шине приваривается гайка, к которой затем прикрепляется заземляющий провод.
Мы разобрались, как правильно заземлить электророзетку в доме без заземляющего кабеля, а теперь поговорим о том, что делать категорически запрещено:
Выполнять заземление на батарею или другие незаземленные конструкции внутри помещения.
Менять местами фазу и нейтраль на электрощитке. Такое может произойти из-за того, что в двухжильной проводке обе жилы одного цвета. Если жилы поменять местами, то на корпус розетки попадёт фазное напряжение. Чтобы избежать подобного развития событий, перед подключением нужно проверить фазный и нулевой провод при помощи электрического щупа.
Осуществлять зануление электроточки вместо заземления (то есть, подсоединение нулевого провода к заземляющему контакту). Зануление выполняется следующим образом: внутри электророзетки устанавливается перемычка от нулевой клеммы к защитному контакту, после чего подключается нулевой кабель.
По поводу зануления идут ожесточенные споры. Одни электрики считают зануление вполне допустимым способом решения проблемы. По их словам, при замыкании нулевого и земляного контактов происходит срабатывание УЗО, а, значит, нет никакой угрозы для жильцов дома и техники.
Другие специалисты утверждают, что при таком типе подключения повреждение изоляции нейтральной жилы может привести к замыканию фазы на корпус бытового прибора, что создаст угрозу для жизни и здоровья пользователя. Поэтому лучшее решение – отказаться от зануления и обеспечить качественное заземление путем подсоединения шины или замены проводки.
Источник: NORMDOM
Facebook
Twitter
Мой мир
Вконтакте
Одноклассники
Google+
machosrules.ru
