Рекуперативная система вентиляции – Приточно-вытяжная вентиляция с рекуперацией тепла

Вентиляция с рекуперацией тепла. Что такое рекуперация? Типы рекуператоров

Вентиляцию с рекуперацией тепла по России реализует компания «ИНТЕХ» (Москва). Чтобы получить КП на вентиляцию с рекуперацией, позвоните по телефону: +7(495) 118-27-34. Отправить заявку

Рекуперация (от лат. recuperatio — обратное получение, возвращение), возвращение части материала или энергии, расходуемых при проведении того или иного технологического процесса, для повторного использования в том же процессе.

Плюсом рекуперации является экономия энергии, и как следствие, экономия средств на эксплуатацию системы вентиляции. Иногда, когда имеется ограничение в возможном объеме потребляемой энергии и установить мощную обогревательную систему невозможно использование рекуператора является хорошим решением задачи.

Наши преимущества:

10

10 лет стабильной и успешной работы

500

Выполнено более 500 000 м

2

₽

Почему у нас лучшая цена?

24

Минимальные сроки

100

100% контроль качества

5

5 лет гарантии на выполненные работы

1500

1500 м2 площадь собственных складских помещений

Минусом является необходимые дополнительные первоначальные вложения на установку рекуператора.

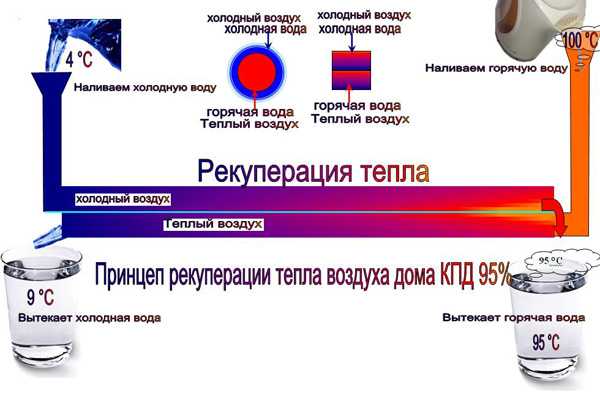

Что такое рекуперация тепла?

Рекуперация тепла или обратное получение тепла — это процесс теплообмена, при котором тепло забирается от удаляемого воздуха и передается свежему нагнетаемому воздуху. Рекуперация применяется с использованием приточно-вытяжных установок и центральных кондиционеров с наличием в них рекуперационного теплообменника. Процесс проходит в рекуперационном теплообменнике таким образом, что выбрасываемый и свежий воздух абсолютно отделены друг от друга, чтобы не произошло их смешивание.

В охлаждаемых помещениях можно использовать рекуперационные теплообменники также обратным способом, то есть для рекуперации холода. При этом подводимому воздуху передается холод от отводимого воздуха.

Важной характеристикой рекуператоров является Коэффициент эффективности рекуперации.

Коэффициент эффективности рекуперации тепла выражает отношение между максимально возможным полученным теплом и теплом, полученным в действительности. Теоретически эффективность может меняться в пределах от 30 до 90 %. Эта характеристика зависит от стоимости, производителя и типа рекуператора.

Устройство и принцип действия приточно-вытяжной вентиляции с рекуперацией тепла

Чтобы обеспечить постоянный воздухообмен в помещении, очистку поступающего воздуха от пыли и нагрев температуры в частном доме или квартире необходимо установить принудительную вентиляцию. Приточно-вытяжная вентиляция с рекуперацией тепла подает очищенный воздух. Экономия тепловой энергии при номинальной мощности составляет около 6 кВт. Рекуператор это устройство, которое возвращает тепло в дом. Относится к категории энергозависимых конструкций, требует подключения к источнику электрической энергии.

При проектировании учитывается:

1. Количество помещений в доме;
2. Ожидаемое количество людей;
3. Назначение помещения.

Расчет сети воздуховодов по дому производится, исходя из потерь давления, которое присутствует в системе вентиляции. В здании с установленной принудительной системой приточно-вытяжной вентиляции воздушный поток поступает с улицы. При прохождении через конденсационный агрегат, воздух очищается от пыли, нагревается до необходимой температуры и поступает в помещение. Достоинство системы в том, что в дом подается очищенный и подогретый воздух в необходимом объеме.

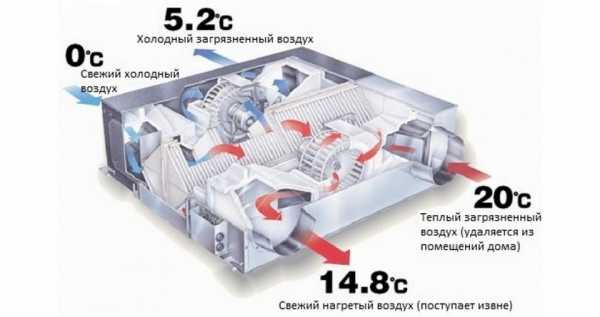

Процесс работает круглосуточно:

• Воздух с улицы поступает по вентиляционному каналу через шумоглушитель в вентиляционный агрегат;
• В агрегате воздух очищается от пыли, нагревается и подается через шумоглушитель по вентиляционному каналу в помещение;
• Отработанный воздух из санузлов и подсобных помещений возвращается обратно в вентиляционную установку и передает свое тепло входящему воздуху, который поступает с улицы;
• Проходя через вентиляционную установку, уже охлажденный и отработанный воздух выходит на крышу улицы.

С помощью встроенного пульта управления можно настраивать:

• Температуру входящего воздуха;
• Скорость работы вентилятора, необходимого при воздухообмене;
• Интервал замены фильтра регулируется по неделям.

Если необходимо, чтобы ночью или в определенные дни недели воздухообмен был меньше, делаются соответствующие настройки. Например,

• Температура поступающего воздуха в приточную установку -9◦C;
• Температура воздуха, которая подается в помещение +15◦C;
• Температура выходящего из установки отработанного воздуха -3◦C.

При таком режиме калорифер (нагреватель) внутри приточного столба выключен — электроэнергия не тратится впустую для нагрева воздуха. Таким образом, обеспечивается экономия тепловой энергии.

Конструктивные особенности

Рекуперация в вентиляции является довольно новой технологией. Её действие основано на возможности использовать удаляемое тепло для обогрева помещения. Происходит это благодаря отдельным каналам, поэтому воздушные потоки между собой не смешиваются. Конструкция рекуперативных узлов может быть разной, некоторые типы позволяют избежать образования конденсата во время процесса теплоотдачи. От этого также зависит и уровень производительности системы в целом.

Вентиляция с рекуперацией тепла может выдавать во время работы высокий КПД (коэффициент полезного действия), который зависит от типа рекуперативного узла, скорости движения воздушных потоков через теплообменник и от того, насколько велика разница между температурой снаружи и внутри помещения. Значение КПД в некоторых случаях, когда вентиляционная система спроектирована с учётом всех факторов и обладает высокой производительностью, может достигать 96%. Но даже с учётом наличия погрешностей в работе системы минимальный предел КПД составляет 30%.

Целью рекуперативного узла является максимально эффективное использование ресурсов вентиляции для дальнейшего обеспечения достаточного воздухообмена в помещении, а также экономия электроэнергии. С учётом того, что приточно-вытяжная вентиляция с рекуперацией функционирует большую часть суток, а также, принимая во внимание, что обеспечение достаточной кратности воздухообмена требует немалой мощности оборудования, то применение системы вентиляции со встроенным узлом рекуперации поможет сэкономить до 30% электроэнергии.

Недостатком подобной техники можно назвать довольно малую эффективность при установке на больших площадях. При этом расход электричества будет высок, а производительность системы, направленная на теплообмен между воздушными потоками, может оказаться заметно ниже ожидаемого предела. Это объясняется тем, что на малых площадях намного быстрее происходит воздухообмен, чем на крупных объектах.

Типы рекуператоров

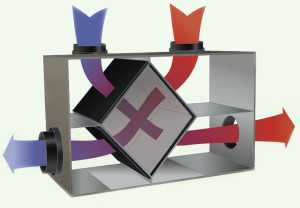

1. Пластинчатые рекуператоры

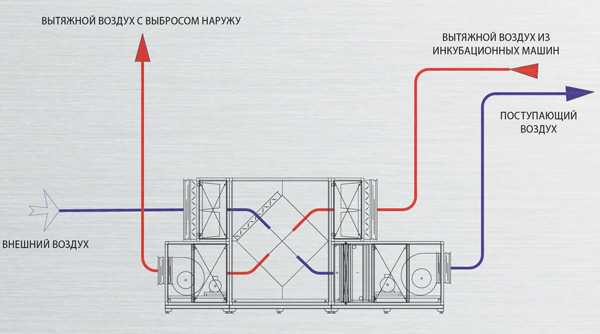

Удаляемый и приточный воздух проходят с обеих сторон целого ряда пластин. В пластинчатых рекуператорах на пластинах может образовываться некоторое количество конденсата, потому они оборудованы отводами для конденсата. Конденсатосборники имеют водяной затвор, не позволяющий вентилятору захватывать и подавать воду в канал. Из-за выпадения конденсата существует серьезный риск образования льда в холодное время года. Пластинчатые рекуператоры характеризуется высокой эффективностью (50-80%), являются самыми распространенными и относительно дешевыми, широко используются на малых предприятиях, и в небольших зданиях, коттеджах, магазинах.

2. Роторные рекуператоры

Тепло передается вращающимся между удаляемым и приточным каналами ротором. Это открытая система, и потому здесь велик риск того, что грязь и запахи могут перемещаться из удаляемого воздуха в приточный, однако, некоторые производители утверждают, что в их рекуператорах исключено смешивание. Уровень рекуперации тепла может регулироваться скоростью вращения ротора. Обладают самой высокой эффективностью (75-90%), и соответственно ценой. Преимущественно используются на крупных промышленных предприятиях, цехах, в больших зданиях.

3. Рекуператоры с промежуточным теплоносителем

Вода или водно-гликолиевый раствор, циркулирует между двух теплообменников, один из которых расположен в вытяжном канале, а другой в приточном. Теплоноситель нагревается удаляемым воздухом, а затем передает тепло приточному воздуху. Теплоноситель циркулирует в замкнутой системе и отсутствует риск передачи загрязнений из удаляемого воздуха в приточный. Передача тепла может регулироваться изменением скорости циркуляции теплоносителя. Эти рекуператоры имеют низкую эффективность (45-60%).

Обладая низкой эффективностью, используются в случае, если удаляемый воздух сильно загрязнен или токсичен, когда смешивание недопустимо.

4. Камерные рекуператоры

Камера разделяется на две части заслонкой. Удаляемый воздух нагревает одну часть камеры, затем заслонка изменяет направление воздушного потока таким образом, что приточный воздух нагревается от нагретых стенок камеры. Загрязнение и запахи могут передаваться из удаляемого воздуха в приточный. Характеризуется высокой эффективностью (70-80%).

5. Тепловые трубы

Данный рекуператор состоит из закрытой системы трубок, заполненных фреоном, который испаряется при нагревании удаляемым воздухом. Когда приточный воздух проходит вдоль трубок, пар конденсируется и вновь превращается в жидкость. Имеет низкую эффективность (50-70%).

​

Технические характеристики, на которые следует обратить внимание при выборе

• Металлические устройства эффективны в эксплуатации до -10ºС. При пониженных температурах работоспособность заметно снижается. Вследствие чего применяется электрические преднагревательные элементы;
• При выборе следует изучить толщину корпуса, материал мостиков холода. Толщина 3 см подлежит дополнительной изоляции, когда температура на улице станет ниже -5ºС. Вдвойне придется использовать изоляционный материал, если каркас сделан из алюминия;
• Следует обращать особое внимание на показатели свободного напора вентиляторов. Может случиться так, что на 500 м3 напор может полностью отсутствовать. Об этом потребители узнают, как правило, когда рекуператор выходит из строя;
• Большой плюс, когда к автоматической системе можно подключить дополнительные функции. Благодаря усовершенствованной автоматике, снижаются издержки в эксплуатации и повышается работа всего прибора;
• Основной показатель для принятия решения, на каком рекуператоре остановить свой выбор – это вентиляционный напор и мощность. Предварительно делается расчет, сколько воздуха должно поступать в дом за один час.

Какие преимущества имеет система вентиляции с рекуперацией

Как мы уже не раз отмечали, главное преимущество такой системы — это возможность управлять взаимодействием притока и отвода воздуха. За счёт этого мы значительного снижаем теплопотери вентиляции, хотя продолжаем насыщать помещение свежим воздухом.

Теперь поговорим подробнее о каждом из преимуществ систем вентиляции с рекуперацией.

Эффективность. Естественное удаление воздуха — это не всегда удобное решение, ведь мы становимся зависимыми от обстоятельств, условий окружающей среды, разницы в температурах. В связи с этим намного проще пользоваться системой вентиляции с рекуперацией, способной принудительно гонять воздух. Простой пример принудительной вентиляции — это кухонная вытяжка. Более сложные устройства способны, ко всему прочему, избавляться ещё и от лишней влаги. Но это простое вытяжное оборудование. В нашем же случае есть идёт о приточно-вытяжных системах, способных организовать движение воздушных потоков сразу в оба направления, смешивать их и образовывать нужные температуры для комфортного пребывания человека в помещении, то есть осуществлять рекуперацию воздуха.

Выгодность. Следует отметить, что системы с рекуперацией способны окупить свою стоимость за счёт экономии на отоплении и электроэнергии. Расходы ощутимо снижаются, иногда в 5 раз, то есть вы уже платите на 80% меньше, чем обычно. Поинтересуйтесь у знакомых, во сколько им обходится отопление загородного дома, если у вас такого нет. Цифры окажутся внушительными. Представьте, сколько средств способна сэкономить вентиляция с рекуперацией. В случае износа недорогих элементов можно их заменить без негативных последствий. В тёплое время года вы сможете экономить на климатическом оборудовании, попутно снижая выбросы в атмосферу вредных веществ. Да, даже с точки зрения экологии вы наносите природе уже значительно меньше ущерба, ведь, ко всему прочему, снижаете нагрузку на сеть. И пусть вам не кажется, что один человек это слишком мало. Во-первых, это довольно серьёзные объёмы энергии. Во-вторых, людей, которые переходят на вентиляцию с рекуперацией, с годами всё больше.

Практичность. Системы вентиляции с рекуперацией, как правило, малогабаритны, а значит, удобны при монтаже. Расположить такое оборудование можно в санузле, и в шкафу, и встроить в потолок. Моделей сегодня огромное множество, на все вкусы. Так что вам не придётся беспокоиться на счёт интерьера.

Как выбрать вентиляционные установки с рекуперацией тепла

О чём следует помнить, выбирая вентиляцию с рекуперацией? Купить надо такое оборудование, чтобы не пожалеть, так что спросите продавца о следующих нюансах:

Первым делом задайте продавцу следующие вопросы:

Вопрос 1. Кто является производителем данной вентиляции с рекуперацией воздуха? Как давно эта фирма работает, какую имеет репутацию, что ещё производит?

Вопрос 2. Насколько данная вентиляция с рекуперацией воздуха производительна?

Тут вам потребуется специалист, способный произвести подробный расчёт, исходя из особенностей вашего помещения. Понятно, что купить приточно-вытяжную вентиляцию с рекуперацией тепла для квартиры и трёхэтажного дома — не одно и то же.

Вопрос 3. Каким станет сопротивление системы потокам воздуха после монтажа данного оборудования?

Тут вам снова потребуется консультация специалистов. Важно не просто ограничиться какими-то общими характеристиками, указанными в таблице из Интернета, а произвести подробный расчёт, например, учитывающий количество изгибов в воздуховоде и многие другие нюансы. Соотношение расхода воздуха и сопротивления системы — один из самых главных факторов выбора.

Вопрос 4. Как дорого будет обслуживать вентиляцию с данным рекуператором? Каков его класс энергопотребления? Какова экономия при использовании этого устройства?

Вопрос 5. Каковы Коэффициенты Полезного Действия данного рекуператора для вентиляции? Заметьте — мы говорим «коэффициенты», а не «коэффициент». Почему? Неужели он не один. На самом деле нет. Есть заявленный — это некоторое усреднённое значение. А есть реальный КПД, который является объективным показателем. От чего же он зависит. Факторов множество. Тут и влажность и воздуха, и то, как организована система, и температуры внутри и снаружи.

Вот некоторые рекомендации по расчёту КПД рекуператора:

• При наличии бумажного теплообменника Коэффициент полезного действия будет равняться от 60 до 70 процентов. Что это для нас означает? Хорошо это или плохо? Это значит то, что вентиляция с рекуперацией воздуха устойчива к замерзаниям, хотя и не на сто процентов.
• При наличии алюминиевого теплообменника КПД составит не более 63%, в то время как КПД рекуператора воздуха составит от 42 до 45% процентов. Таким образом, вам придётся использовать значительное количество электроэнергии, чтобы избавляться от обмерзания.
• Роторный рекуператор воздуха иметь отличные показатели КПД, но при условии, что управление им осуществляется автоматически, исходя из показаний специальных датчиков. Тем не менее, эти рекуператоры могут обмерзать так же, как и алюминиевые, от чего КПД снижается.

Что ещё следует учесть, выбирая рекуператор для вентиляции?

Первое. Вы вряд ли найдёте приточно-вытяжной рекуператор воздуха, способный эффективно справляться с работой при температурах ниже минус десяти градусов по шкале Цельсия. Не верьте обещаниям на этикетках и заверениям продавцов. Самый лучший вариант — это металлический рекуператор для вентиляции, способный справляться со своей задачей при тех самых -10 ºС. При более низких температурах рекуператор просто перестаёт эффективно работать. И если реклама вам обещает, что данное устройство способно функционировать при -50 ºС, то, вполне возможно, так оно и есть, но с одной оговоркой — это скорее видимость деятельности, чем реальная рекуперация. КПД будет в любом случае снижать, рекуператор воздуха обмёрзнет, так что не верьте обещаниям о 100% эффективности и КПД до 99% — это всё лишь рекламный трюк и обман, не имеющий ничего общего с реальностью.

Второе. Смотрите на толщину корпуса и материал. Дело в том, что тонкие корпусы очень быстро промерзают. Например, 3 сантиметра — это ничтожное препятствие холоду. Тут скорее одно название от корпуса, чем какая-либо эффективность. То же самое и с материалом. Тот же алюминий — покрытие бесполезное, если только на него сверху не нанесён дополнительный слой изоляции, а лучше — даже не один. В противном случае вы получаете просто эффективный проводник для холода, который очень быстро заморозит оборудование, и вентиляция с рекуперацией перестанет работать, либо начнёт демонстрировать очень низкий КПД.

Третье. Обращайте внимание на такой показатель, как свободный напор вентиляторов. Дело в том, что характеристика «500 м³» ничего не значит, когда рядом указано «0 Па». Вас могут обмануть большие показатели, которые фактически невероятны при тех условиях эксплуатации, которые характерны для обычного жилого дома в России. Иначе говоря, вам пишут о том, как вентиляция с рекуперацией способна работать в каких-то идеальных обстоятельствах, которые вы ей физически никогда не сможете обеспечить. Таким образом, речь о гипотетической способности, а не реальных возможностях системы.

Четвёртое. Переключение режимов и опций — вещь полезная, ведь она позволяет добиться значительной экономии энергетических ресурсов. Конечно, вы можете сами следить за температурами и оперативно настраивать под них оборудование, но чувствительные датчики и автоматика сделают это намного лучше.

Пятое. Главный параметр при выборе оборудования для вентиляции с рекуперацией — это объём воздуха, который поступает в помещение за один час. Оптимальное количество — не менее 60 кубических метров на человека. Если вас в квартире двое — уже не менее 120 и т.д. Убедитесь, что оборудование, которое вы думаете приобрести, действительно способно обеспечить такой приток воздуха. Если нет, то не тратьте ни деньги, ни время на его приобретение и подыщите что-то, подходящее для ваших условий. Кроме самой производительности, стоит обратить внимание на напор, который имеют вентиляторы.

Советы, как выполнить монтаж приточно-вытяжной вентиляции с рекуперацией

Теперь поговорим о том, как выполнить монтаж приточно-вытяжной вентиляции с рекуперацией. Начнём с того, как выбрать наиболее подходящее место для установки.

• Если у вас имеется частный дом, то лучше всего подобрать для монтажа нежилые помещения. Это подвал, чердак, подсобка. А котельная — вообще самый идеальный вариант для приточно-вытяжной вентиляции.
• Обратите внимание на то, чтобы установка вентиляции с рекуперацией не противоречила требованиям, указанным в технической документации.
• Лучше всего, чтобы разводки системы вентиляции с рекуперацией воздуха приходились на помещения, где есть отопление.
• Вентиляция с рекуперацией воздуха, вполне вероятно, будет проходить по тем помещениям, где отопления нет. Эти отрезки необходимо основательно утеплять.
• Необходимо утеплять уличные воздуховоды вентиляции с рекуперацией воздуха, как и те, что находятся в наружных стенах.
• Желательно расположить оборудование вентиляции с рекуперацией воздуха таким образом, чтобы оно оказалось максимально удалено от жилых помещений, чтобы не мешал шум работы, который никогда не исключён.

Собственно, эти советы по монтажу вентиляции с рекуперацией воздуха не могут быть применены во всех без исключения случаях. Вполне возможно, что у вас имеются другие условия и места, где можно оборудовать подобную систему. Многое зависит от планировки здания и габаритов оборудования.

Забор воздуха для вентиляции с рекуперацией лучше оборудовать с той стороны, где ветер бывает реже. Это позволит избежать пыли и мусора, либо, как минимум, снизить их количество. При этом важно убедиться, что поблизости нет дымоходов, труб и любых других мест, откуда может выходить нежелательный воздух.

Установка. Крайне не рекомендуется производить монтаж вентиляции с рекуперацией воздуха самостоятельно. Это рискованное предприятие, которое может привести к неприятным последствиям. Если вы читаете данную статью, то вряд ли являетесь специалистом в области установки вентиляции с рекуперацией, так что мы рекомендуем обратиться за помощью к профессионалам.

Получите коммерческое предложение на email:

Нужна консультация? Звоните:

8(495) 118-27-34

Отзывы о компании ООО «ИНТЕХ»:

Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

www.air-ventilation.ru

применение, уровень влажности, конструкция и инструкции по их работе

Рекуперация тепла стала довольно часто использоваться в последнее время в системах вентиляции. Если рассматривать более подробно сам процесс, то сначала следует определиться и понять, что означает сам термин рекуперация. Рекуперация тепла в системах вентиляции означает, что пропускаемый воздух, который удаляется специальными установками, пропускается сквозь систему фильтров и подается обратно.

Рекуперация и вентиляция

Стоит обратить особое внимание на то, что в вентиляционных системах с долей отработанного воздуха вытягивается и часть тепла из помещения. И вот именно данная тепловая энергия и возвращается обратно.

Данные системы эффективно применяется на больших производствах и в крупных цехах, поскольку, чтобы обеспечить оптимальную температуру для таких помещений зимой необходимо подвергнуть себя большим затратам. Данные установки же позволяют значительно компенсировать такие потери и сократить затраты.

Даже в частном доме вентиляционные установки с рекуперацией тепла сегодня будут достаточно актуальны. Даже в индивидуальном доме всегда выполняется вентиляция и при циркулировании воздуха тепло точно также уходит из любого помещения. Согласитесь, что загерметезировать здание полностью и тем самым избежать всяких потерь тепла просто невозможно.

Процесс рекуперации

Сегодня данные системы стоит применять даже в частном доме по следующим причинам:

• Для быстрого удаления воздуха с большой примесью углекислого газа;
• Для притока необходимого количества свежего воздуха в жилые помещения;
• Для устранения повышенной влажности в комнатах, а также устранения неприятных запахов;
• Для экономии тепла;
• А также для удаления пыли и вредных микроорганизмов, которые могут в ней содержаться.

Системы приточного типа с рекуперацией

Приточная установка с рекуперацией тепла начинает пользоваться все большим спросом среди частных домовладельцев. И ее достоинства, особенно в холодный период года, очень высоки.

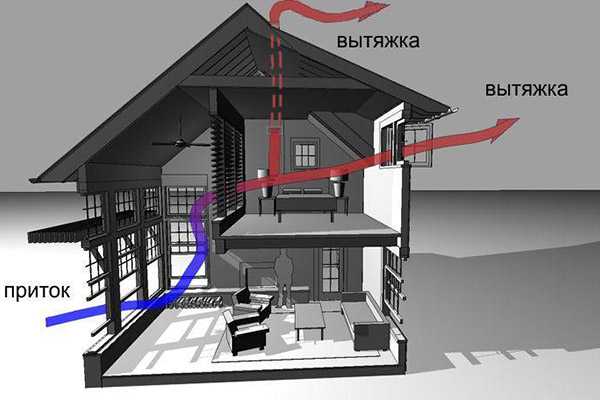

Как известно, обеспечить жилое помещение необходимой вентиляцией можно многими способами. Это и естественная циркуляция воздуха, которая в основном осуществляется за счет проветривания комнат. Но согласитесь, что использовать такой способ зимой просто невозможно, поскольку все тепло быстро покинет жилые помещения.

Если же в доме, в котором циркуляция воздуха выполняется только естественным путем нет более эффективной системы, то получается, что в холода комнаты не получают нужного объема свежего воздуха и кислорода соответственно что в дальнейшем негативно сказывается на самочувствии всех членов семьи.

Разумеется, в последнее время, когда практически все владельцы устанавливают пластиковые окна и двери, получается, что устраивать вентиляцию естественным способом просто неэффективно. Поэтому возникает необходимость в установке дополнительного оборудования, которое способно обеспечить хорошую циркуляцию воздуха внутри помещений. И, конечно же, каждый владелец согласится с тем, что хотелось бы, чтобы любая система тратила электроэнергию экономно.

И вот здесь самым оптимальным вариантом будет рекуперация тепла в системах вентиляции. В идеальном варианте желательно приобретать установку, которая могла бы обеспечить и рекуперацию влажности.

Что представляет собой рекуперация влаги?

В любом помещении должен всегда поддерживаться определенный уровень влажности, при котором каждый человек чувствует себя наиболее комфортно. Данная норма имеет величину от 45 до 65%. Зимой большинство людей сталкиваются с излишне сухим воздухом в помещении. Особенно в квартирах, когда отопление включают на полную и воздух становится очень сухим имеющим влажность около 25%.

Кроме того, часто получается и так, что с такими перепадами влажности страдает не только человек. Но и полы с мебелью, как известно дерево имеет высокую гигроскопичность. Очень часто мебель и полы от слишком сухого воздуха пересыхают, и в дальнейшем получается, что полы начинают скрипеть, а мебель разваливаться. Данные установки в первую очередь будут поддерживать и необходимый уровень влажности в любом помещении, независимо от времени года.

Рекуператор

Виды рекуператоров

В индивидуальных жилых домах наиболее часто устанавливают системы вентилирования, имеющие централизованные теплообменники. Кроме того, сегодня можно выбирать из нескольких видов конструкций рекуперативной вентиляции, но более высоким спросом пользуются нижеперечисленные:

1. Пластинчатые.
2. Роторные.
3. Камерные.
4. Имеющие промежуточный теплоноситель.

Теплообменники пластинчатого типа

Самые простые конструкции для систем вентиляции. Теплообменник выполнен в виде камеры, разделенной на отдельные каналы, расположенные параллельно относительно друг друга. Между ними находится тонкая пластинчатая перегородка, которая имеет высокие теплопроводные свойства.

Принцип действия основан на обмене теплом воздушных потоков, то есть отработанный воздух, который удаляется из помещения и отдает свое тепло приточному воздуху, который поступает внутрь дома уже теплым, благодаря такому обмену.

К преимуществам такой технологии можно отнести:

Теплообмен с помощью рекуператора

• простую настройку устройства;
• полное отсутствие каких-либо движущихся деталей;
• высокую эффективность действия.

Ну, и одним наиболее существенным недостатком в работе такого рекуператора является образование конденсата на самой пластине. Обычно такие теплообменники требуется дополнительно монтировать специальными каплеуловителями. Это необходимый параметр, поскольку в зимнее время конденсат может замерзнуть и остановить устройство. Именно поэтому в некоторых устройствах данного типа есть встроенные системы размораживания.

Теплообменники роторного типа

Здесь главную деталь берет на себя ротор, который располагается между воздуховодными каналами и нагревает воздух при помощи постоянного вращения. Вентиляция с рекуперацией тепла роторного типа имеет очень высокую эффективность работы. Такая система позволяет возвращать обратно в помещение около 80% тепла.

А вот существенным недостатком является неполноценность работы системы относительно грязи, пыли и запахов. В конструкции между ротором и корпусом есть не плотности. Из-за них потоки воздуха могут смешиваться и поэтому все загрязнения могут вновь попасть обратно. И естественно уровень шума здесь на порядок выше, чем у пластинчатого теплообменника.

Рекуперация и вентиляция

Теплообменники камерного типа

В рекуператоре данного типа воздушные потоки разделены непосредственно самой камерой. Обмен тепла происходит благодаря заслонке, которая периодически меняет направление потоков воздуха. Данная система обладает высокой эффективностью в работе. А к недостаткам можно отнести только наличие подвижных деталей внутри устройства.

Теплообменники с промежуточным носителем

Принцип работы данного устройства практически аналогичен работе пластинчатого рекуператора. Здесь теплообменником является замкнутый контур из трубки. В нем происходит постоянная циркуляция воды или водно-гликолевого раствора. Эффективность процессов теплообмена напрямую зависит от скорости циркуляции в замкнутом контуре жидкости.

В таком устройстве смешение потоков воздуха полностью исключено. К минусам относится только недостаточная эффективность. Такое устройство способно вернуть примерно 50% забранного из помещения тепла.

Тепловые трубки

Стоит выделить и еще один тип рекуператоров. Рекуперация тепла в доме с использованием тепловых трубок достаточно эффективна. Такие устройства представляют собой запаянные трубки, изготовленные из металла, который обладает высокими тепло проводимыми свойствами. Внутри такой трубки находится жидкость, которая имеет очень низкую температуру кипения (обычно здесь используют фреон).

Такой теплообменник всегда устанавливается в вертикальном положении, причем один из его концов расположен в канале вытяжки, а другой в приточном канале.

Принцип действия прост. Вытягиваемый теплый воздух, омывая трубу, передает тепло фреону, который закипая, перемещается вверх, с большим количеством тепла. А приточный воздух, омывающий верх трубки забирает данное тепло с собой.

К достоинствам можно отнести высокую эффективность, бесшумность работы и высокий коэффициент полезного действия. Так что сегодня можно значительно сэкономить на обогреве дома, частично возвращая его обратно.

oventilyatsii.ru

Вентиляция с рекуперацией тепла — экономичная приточно-вытяжная система

Пластиковые окна, которыми оборудуются сейчас практически все квартиры, способны значительно уменьшить потери тепла. Но, вместе с тем, они также являются причиной застоя воздуха внутри помещений. Являясь полностью герметичными, такие окна нарушают природный воздухообмен, который необходим для поддержания нормального самочувствия человека.

Вдыхая влажный и разреженный воздух, насыщенный, к тому же, вредными испарениями, человек никак не улучшает свое здоровье. Повышенная утомляемость, бессонница, нервозность — лишь некоторые из возможных последствий такого состояния. Выходом может явиться регулярное проветривание помещений. Однако при этом теряется много тепла. Получается, что происходит обогрев улицы. А вот обеспечить одновременно и вентиляцию, и сохранение тепла поможет вентиляция с рекуперацией тепла.

Таким же действием обладает и кондиционер. Но, по сравнению с ним рекуператор является более экономичным, ведь для его питания необходимо всего 10-15 Вт энергии в час. При этом он подает в помещение свежий воздух, удаляет из воздуха излишнюю влагу, но сохраняет в помещении тепло. Это зимой. А летом происходит обратный процесс, препятствующий прохождению в дом жары с улицы.

Что дает вентиляция квартиры с рекуперацией

Перечислим основные преимущества, которые получают пользователи приточно-вытяжной вентиляции с рекуператором:

• Рекуператор обладает небольшими размерами, что позволяет размещать его в любом подходящем месте на наружной стене. Он не испортит дизайна комнаты.
• Монтаж прибора осуществляется очень быстро, с небольшим образованием пыли.
• Рекуперативная система вентиляции не требует установки воздуховодов.
• Обеспечивается полноценная вентиляция помещения с удалением излишков влаги.
• Затраты на отопление понижаются где-то на 25-30 %.
• Встроенные в систему фильтры обеспечивают чистоту входящего воздуха.
• Расход электроэнергии минимален. Необходимо лишь обеспечить работу приточно-вытяжных вентиляторов.
• Практически бесшумная работа рекуператора не создает никаких неудобств жильцам.
• Систему вентиляции можно включать по мере необходимости. Ей не обязательно постоянно находиться в работе.
• Ремонт системы практически не требуется, так как поломаться могут лишь вентиляторы.

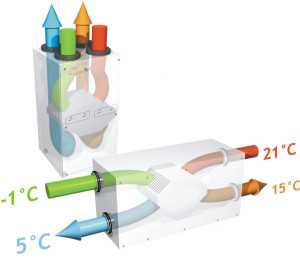

Как устроен рекуператор

Конструктивно рекуператор является прибором, имеющим внутри двухстенный теплообменник. При прохождении через него двух потоков воздуха происходит обмен тепловой энергией между потоками. В результате этого процесса холодный уличный воздух согревается, а выводимый из помещения воздух свое тепло передает холодному воздуху. Получается, что тепло большей частью остается в помещении.

Помимо этого происходит удаление влаги из выходящего воздуха. Влага конденсируется на стенках теплообменной камеры.

Подсчитано, что приточно вытяжная вентиляция с рекуперацией способна предотвратить потерю 70 % тепла из помещения. КПД рекуператора составляет около 60 %.

Рекуператоры могут иметь различную конструкцию, обладая различной мощностью.

Как работает вентиляция с рекуперацией

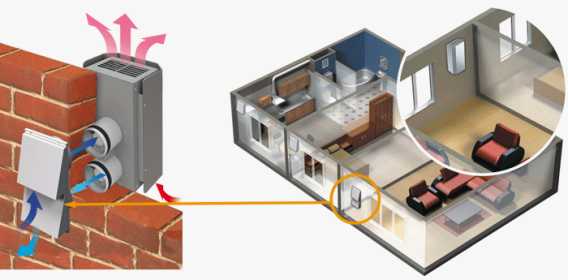

Прибор, обеспечивающий работу системы, устанавливается на наружной стене здания. Он имеет 2 вентилятора — приточный и вытяжной. При включении прибора в работу работают одновременно 2 вентилятора.

Рекуперативная вентиляция происходит следующим образом. Вытяжной вентилятор забирает из комнаты загрязненный теплый воздух. Проходя через регенератор, воздух нагревает стенку теплообменника. Второй вентилятор обеспечивает приток воздуха с улицы. Холодный воздух, проходя через нагретый теплообменник, также нагревается и поступает в помещение.

Поскольку расход и поступление воздуха одинаковы, то в помещении поддерживается постоянное давление. Это не сказывается на самочувствии людей. Желательно, чтобы система вентиляции с рекуперацией была установлена во всех комнатах, так как наилучший результат прибор обеспечивает лишь в отдельно взятом помещении.

В некоторых приборах может находиться всего один вентилятор. В этом случае работа системы несколько отличается. Первоначально воздух вытягивается из помещения, нагревая теплообменник. Затем, ориентировочно через минуту, реле переключает направление вращения вентилятора на противоположное. Происходит забор холодного уличного воздуха, который нагревается от стенок теплообменника. В помещение попадает уже прогретый воздух. Затем вентилятор снова меняет направление вращения. Такой чередующийся цикл повторяется постоянно.

Уход за устройством несложен. Блок вынимается без усилий, после чего рекуператор промывается водой, просушивается, а затем устанавливается на прежнее место.

Также советуем посмотреть:

---

---

climanova.ru

Вентиляция с рекуперацией тепла — экономия и комфорт

Для начала нужно определиться, что из себя представляет такой способ вентиляции. Рекуперация – это обратное поступление определенного материала для повторного использования. В нашем случае рекуперация представлена обменом воздуха через специальный прибор, при котором совершается еще и существенное снижение расхода электроэнергии.

Суть рекуперации тепла

Экономичность и минимализм

Рекуперативная вентиляция прочно взошла на пьедестал лидера и останется там, скорее всего, навсегда. Еще бы, ведь затраты на обслуживание такой приточно-вытяжной системы минимальны. Потребление электроэнергии настолько минимально, что те, кто знаком с популярными некогда кондиционерами, хотят их сорвать со стены и срочно заменить на рекуператор. Судите сами: 10-15 Ватт в час даже при непрерывной работе отберут сущие копейки за оплату электроэнергии. Такое потребление равносильно потреблению лампочки в холодильнике и даже меньше пресловутых энергосберегающих ламп.

Меньше кондиционера, но значительно полезней его

Системы вентиляции с рекуперацией воздуха сейчас широко представлены. Эти приборы имеют минимальные размеры, практически незаметны среди интерьера помещения, являются очень тихими при режиме работы. КПД рекуператоров позволяет добиться минимум затрат на энергию при максимуме полезной работы.

Основные преимущества системы

Преимущество такой вентиляции заключено в организации притока воздуха и его отвода. Для тех, кто мало знаком с этими понятиями, поясним. Приточная вентиляция позволяет обеспечить воздухом с улицы помещение, но не выводит его. Примером служат те же самые кондиционеры. Воздух может охлаждаться или нагреваться в зависимости от потребностей человека, но он только накапливается.

Принцип работы рекуператора

Удаление воздуха происходит естественным путем, что не всегда эффективно. Вытяжная вентиляция принудительно совершает отвод воздуха из помещения и тем самым тепла. Самый распространенный пример, существующий практически в каждом доме, это вытяжки на кухне. Помимо воздуха, иногда нужно удалить и лишнюю влагу, с чем также справляются вытяжные системы. Однако в обоих случаях мы имеем дело с односторонней работой: с улицы в помещение или наоборот.

Приточно-вытяжная вентиляция более практична с технической, экономической и санитарной точек зрения. Во-первых, такие системы более компактны, хотя и выполняют двойную функцию. Современные производственные режимы, материалы и разработки позволяют добиться компактности продукции, что всегда стояло на первом месте, особенно в последние несколько лет. Экономическая составляющая уже упоминалась – расходы электроэнергии снижены до минимума. Включите кондиционер на сутки и поймете, в чем заключается разница.

С точки зрения санитарно-гигиенических норм равномерное распределение тепла, своевременный отвод углекислого газа и приток кислорода крайне необходимы для нормального самочувствия любого человека. Каждый житель, особенно городской, замечал за собой некоторое головокружение при попадании, например, на природу. Секрет достаточно прост: сидя взаперти, дыша воздухом, который нечасто обновляется, человек привыкает к такому обитанию, хотя это далеко не нормально. Попав в ср

klivent.biz
