Рекуператор воздуха что это такое: Рекуператор воздуха — что это такое, принцип работы и его виды, плюсы и минусы

Для чего нужен рекуператор воздуха и нужен ли?

Многие современные строительные технологии предполагают воздухонепроницаемые и паронепроницаемые ограждающие конструкции. Для эффективного проветривания и удаления водяного пара из помещений с герметичными стенами и стеклопакетами необходима принудительная приточно-вытяжная вентиляция. Но при этом резко увеличиваются потери тепла, что при современных энерготарифах очень дорого. Вентиляция обеспечивает до 30% потерь энергии, в общем балансе.

Рекуперация тепла в данном случае является залогом комфортного воздухообмена, с минимальными теплопотерями. Рекуперация тепла в приточно-вытяжной вентиляции – явление неновое, но у нас пока малораспространенное. С технической точки зрения рекуперация является самым обычным процессом теплообмена. Само слово «рекуперация» имеет латинское происхождение и означает «возвращение затраченного». Вентиляционные рекуператоры тепла возвращают его часть назад в помещение посредством теплообмена между входящим и выходящим потоком. Обратный процесс происходит в жаркое время, когда исходящий холодный кондиционный воздух охлаждает встречный теплый нару поток. В таком случае это следует называть рекуперацией холода.

В США и Канаде, еще задолго до появления рекуперационного оборудования, для того, чтобы зимой в помещение попадал не слишком холодный воздух, а летом слишком теплый, придумали использовать грунтовый теплообменник, который впоследствии получил название «канадский колодец». Его идея заключается в том, чтобы наружный воздух, прежде чем попасть в помещения, прошел по заглубленным в грунт приточным воздуховодам, приобретая температурное значение близкое к +10°С – постоянная температура грунта на глубине от 2 м и более. Канадский колодец, по сути, не является рекуператором, но снижает энергозатраты на отопление и кондиционирование. Вентиляция помещений в традиционной схеме с канадским колодцем естественная, но может быть и принудительной.

Рекуперация — сохранение тепла. Выходящий из помещения поток подогревает (охлаждает) подаваемый в помещение приточно-вытяжной установкой воздух. Чаще всего процесс проходит таким образом, что оба воздушных потока конструктивно разделены, чтобы не произошло смешивание. Однако, в роторном теплообменнике возможно попадание удаляемого потока в приточный.

Вообще говоря, «Рекуператор воздуха» — это устройство, в котором утилизируется тепло отходящих газов. Через разделяющую стенку между теплоносителями перманентно осуществляется теплообмен, к тому же, направления движения воздушного потока в нем постоянное.
Одной из самых важных характеристик рекуператоров является его КПД, или коэффициент полезного действия рекуперации (эффективности рекуперации). Он рассчитывается из соотношения максимально возможного получаемого количества тепла и, в действительности, полученного тепла за теплообменником. КПД рекуператоров колеблется от 30 до 96%. Данный коэффициент зависит от вида рекуператора, разницы температур и от скорости движения воздуха через теплообменник.

Существует пять основных видов рекуператоров воздуха: пластинчатый (металлический и влагопроницаемый), роторный, камерный, рекуператор с промежуточным теплоносителем и тепловые трубки. Задача создания эффективных и не дорогих теплообменных аппаратов, в частности рекуператоров, актуальна в настоящее время во всем мире. Одним из путей ее решения является повышение интенсивности теплообмена устройств в основном за счет развития их теплопередающих поверхностей. Так, например, для увеличения поверхностей теплообмена трубчатых теплообменников широко используют спирально оребренные трубы. Но даже при оребрении трубчатые рекуператоры имеют недостаточно высокую эффективность, значительные габариты, вес, стоимость.

В 30-е годы прошлого века широкое распространение получили пластинчатые теплообменники. В этих конструкциях используют насадку из набора тонкостенных плоских листов. Необходимая поверхность теплообмена обеспечивается за счет большого количества этих листов, при этом либо устройство должны иметь большой объем, либо зазоры между пластинами должны быть весьма малыми. Пластинчатые типы рекуператоров до сих пор являются основными конструкциями низкотемпературных устройств теплообмена, в том числе потому, что обычно их эффективность достигается применением алюминиевых пластин, однако, именно поэтому их почти не применяют для высокотемпературных процессов.

При строительстве коттеджа, всегда стоит подумать обо всем, что сделает проживание в нем приятным и функциональным, то есть о вентиляции, канализации и газоснабжении. Многие считают, что вентиляция коттеджей не так важна, как ее наличие в городской квартире, но это не так. На самом деле, вентиляция коттеджей – важный фактор, при отсутствии которого все проживающие в доме будут чувствовать дискомфорт, причем очень явный. Одним проветриванием помещений тут не обойтись, так как санузлы, если они находятся в доме, сквозняком не проветришь, а значит, сырость и плесень там гарантированы. Хотя бы это, дает основание для того, что вентиляция коттеджей должна иметь место даже в дачном доме, не смотря на то, что он используется только в определенный период. На самом деле, проектирование вентиляции не потребует лишних затрат, если оно происходит во время строительства здания, потом же, проектирование вентиляции будет стоить дороже и выглядеть будет крайне неаккуратно. При этом необходимо применить систему рекуперации, обеспечивающую экономное функционирование систем вентиляции.

Сама концепция вентиляционных систем, в которых обеспечивается пассивный нагрев свежего воздуха, ориентирована на снижение платы за отопление. Но в плане оснащения энергоэффективных домов рекуперация – это и экологически чистый способ нормализации микроклимата. Производители выпускают специальные линейки, в которых используются безопасные и эффективные в плане рекуперации материалы. В частности, последние модели получают трехступенчатые теплообменники, выполненные из непористых ультратонких мембран. Такое устройство позволяет отказаться от электрических воздушных нагревателей. Кроме равномерной передачи тепла подобные устройства также эффективно работают и с влажностью. Они обеспечивают полный возврат влаги в помещение с полным исключением конденсаторов. В результате вентиляция с рекуперацией избавляется и от необходимости установки дренажных водоотводов. Развиваются приточно-вытяжные аккумуляторы тепла и в направлении электронной начинки.

С целью оптимального распределения потоков производители снабжают установки возможностью автоматической регулировки положения межканальных перегородок. В более совершенных моделях предусматривается также настройка скоростных режимов, индикация температурных показателей и контроль степени загрязненности фильтров с сигнализацией. Кроме этого, современная вентиляция с рекуперацией предоставляет возможность управления внешним канальным нагревателем без подключения к процессу сторонних устройств. То есть в этом случае обеспечивается дополнительный нагрев воздуха до оптимального показателя. Как и все современные системы вентиляции, модели с рекуперацией предполагают включение в конструкцию очистительных устройств. Так как теплообмен предполагает максимальное сведение исходящего и нагнетаемого воздушных потоков, фильтры в данном случае играют особенно важную роль.

Чаще всего в самих воздуховодах применяются фильтры типа F7, которые исключают прохождение частиц размером в 0,5 мкм. Менее распространены фильтры грубой очистки G3, но в зависимости от конструкции может потребоваться и такое дополнение. Для удобства в обслуживании система рекуперации чаще снабжается фильтрами, изготовленными из пластиков и специальных волокон – такие элементы легко мыть и вытряхивать. Как уже отмечалось, современные модели также оснащаются индикаторами, которые определяют момент для произведения замены фильтра. Эксплуатация традиционных систем вентиляции не дает и намека на энергосберегающую функцию. Как правило, это прожорливые массивные установки, которые вносят существенный вклад в повышение расходов на содержание дома.

На этом фоне рекуперация – это почти революционный подход к производству климатического оборудования, предполагающий рациональное использование уже отработанной тепловой энергии. Если в типовой системе реализуется нагрев воздуха по мере его поступления в помещение с помощью отопительного оборудования, то рекуперация позволяет изначально повышать температуру входящих потоков без подключения специальных нагревателей. Конечно, такие установки имеют свои недостатки, но с ними производители ведут плодотворную борьбу, совершенствуя конструкции рекуператоров.

Но как всё новое, рекуператоры сложно приживаются на российских просторах. Есть и объективные причины: 1. Продолжительные периоды низких температур и как следствие обледенение и снижение эффективности работы рекуператоров. 2. Не создано своих предприятий по производству рекуператоров, учитывающих особенности нашего климата. 3. Мало специалистов, работающих в этой области. 4. Сами строения имеют низкие коэффициенты защиты энергопотерь, что делает неэффективным применение рекуператоров на общем фоне энергопотерь. 5. Мы делаем только первые шаги в части применения технологий энергосбережения.

что это такое, применение, принцип работы

Рекуператор воздуха для квартиры — это небольшого размера, но очень эффективный теплообменный прибор, предназначенный не только для очистки воздуха, но и существенного снижения затрат на отопление.

Рекуператор в квартире выполняет одновременно две функции: притока и вытяжки воздуха. Многие, чего скрывать, считают это устройство ненужным излишеством, но те, кто уже им пользуется и оценил качества этого прибора, вряд ли уже смогут от него отказаться. Рекуператор воздуха — что это такое?

Это система вентиляции в вашей квартире или частном доме. Установка (монтаж) его становится еще более актуальной, если учесть то, что абсолютное число жителей нашей страны пользуются пластиковыми окнами и надежными металлическими дверями. Удобно, тихо, безопасно.

Но большим минусом этих современных атрибутов нашей жизни является плохая вентиляция наших квартир. Чистый воздух в квартиру практически не поступает. При наличии системы центрального отопления, он еще в добавок и очень сухой. Циркуляции воздушных потоков в помещении не происходит. Приобретая рекуператор для квартиры, вы решаете сразу несколько проблем:

— воздухообмен;
— увлажнение;
— обогащение воздуха кислородом.

Применение рекуператора воздуха для квартиры

А теперь давайте вспомним, как в холодное время года мы включаем разного рода обогреватели, а летом пользуемся кондиционерами, которые потребляют немалое количество электроэнергии совсем недешевой в наше рыночное время.

Рекуператор способен за короткое время полностью обновить воздух в вашей квартире, очистить его от пыли и других примесей, что особенно важно для людей, страдающих аллергией и для детей. К примеру, всего за каких то два часа он справится с этой задачей на площади типичной двухкомнатной квартиры.

Виды рекуператоров воздуха

Рекуператоры для квартиры бывают трех видов:

1. Пластинчатые.

Это устройство, состоящее из множества металлических пластинок, хорошо проводящих тепло. Приток и вытяжка в них осуществляется за счет того, при хорошем теплообмене воздух в пластинах не перемешивается. Рекуператоры данного вида лучше всего подходят для вентиляции больших по площади и высоте потолков квартир.

2. Роторные.

Этот вид рекуператоров отличается от пластинчатых устройств большим размером. Но, если кто-то сомневается, что громоздкие габариты могут нарушить интерьер его квартиры, то сомнения в этом случае совершенно не оправданы: современные модели роторных устройств хорошо вписываются в любое помещение. Приток и вытяжка воздуха в роторном рекуператоре осуществляется за счет крутящегося ротора (отсюда и его название), сделанного из гофрированной стали.

3. Этиленгликолевые.

Из-за сложности монтажа используются на больших объектах. Устройство этого вида состоит из двух теплообменников. Используемый теплоноситель, циркулирующий в них — этиленгликоль.

Роторный рекуператор воздуха

Преимущества рекуператора

1. Рекуператор воздуха для квартиры чаще всего выпускается производителями в форме цилиндра, состоящего из целого ряда трубочек или пластинок, изготовленных из керамики. Эти устройства удобны, компактны, не представляют сложностей при совершении монтажа.

2. Исходя из того, что рекуператор является прибором так называемой принудительной вентиляции, те же самые производители рекомендуют приобретать сразу два прибора: один из них будет работать на приток, другой на удаление уже отслуживших масс воздуха. Небольшие по размеру, рекуператоры для квартиры оснащены мощной системой очистки воздуха G4-F7.

3. Тепло в вашей квартире сохранится в зимние холода, прохлада и свежесть летом, при этом затраты за электроэнергию не очень сильно опустошат ваш бюджет. Это, пожалуй, является самым главным мотивом для приобретения рекуператора для вашей квартиры.

Принцип работы рекуператора воздуха

Недостатки рекуператоров воздуха

Но, конечно же, делая выбор, вам придется учесть и некоторые недостатки устройства, о которых надо знать еще до совершения покупки.

1. Рекуператор производит при работе много шума. Здесь надо заметить, что некоторые европейские фирмы научились бороться с этим недостатком: они встраивают в устройство приборы, способные подавлять шум.

2. Конструкция устройства допускает образование на его поверхности конденсата, по этой причине теплообменники могут обледенеть.

3. Цена данного товара зависит от многих факторов — от конкретной модели, от ее усовершенствования и т.д. Надо заметить, что некоторые виды рекуператоров для квартиры могут обойтись вам в несколько сотен евро, и это без учета оплаты его монтажа.

Рекуператор воздуха в частном доме: фото

Производители

Рекуператор для квартиры — это устройство, которое уже давно не вызывает споров о целесообразности его приобретения. Вопрос состоит лишь в том, какое устройство лучше, качественней, надежней, долговечнее.

Немецкая фирма по производству рекуператоров для квартир пришла на российский рынок относительно недавно, около пяти лет назад. Но за этот небольшой срок она продемонстрировала такое высокое качество своего товара, что многие потребители выбирают именно эту марку — Marley.

Вы можете выбрать здесь простенький электровентилятор и сложный агрегат для притока и вытяжки воздуха. Разнообразие ассортимента, высокое качество , доступная цена- вот что определяет лидирующие позиции фирмы Marley. Хочу представить лишь один пример рекуператора для квартиры — это рекуператор марки Marley MFnY-180.

Рекуператор фирмы Marley

При вполне доступной цене в пределах 24-25 тыс. руб устройство обладает следующими преимуществами:

1. Произведено в Германии.
2. Полная бесшумность.
3. Долговечность при эксплуатации.
4. Простота в монтаже.
5. Не требует обслуживания.
6. Фильтры, защищающие от пыли и других микрочастиц G3 и G4.
7. Исключается повышение влажности, а значит, исключается образование плесени и грибка.
8. Значительно сокращаются затраты на отопление.
9. Энергопотребление всего 3-7 Вт.
10. Имеется пульт ДУ.

Сегодня мы разобрали рекуператоры воздуха для квартиры и частного дома, что это такое. Рассмотрели их виды, устройство и применение, преимущества и недостатки. Смотрим видео отзыв.

Читайте также:

с подогревом и без него. Рейтинг лучших моделей. Как выбрать комнатный рекуператор воздуха?

Не каждый современный человек, услышав слово «рекуператор», понимает, о чем идет речь. Одним кажется, что это деталь автомобиля. Другие предполагают, что это элемент механизма бытовой техники. Третьи вместо каких-либо предположений начинают искать обозначение данного слова на просторах интернета. А ведь без этого устройства во многих квартирах просто не обойтись. С помощью рекуператора удается сохранить тепло. Помимо всего прочего, данное устройство обладает рядом дополнительных функций, улучшающих условия жизни человека.

Особенности

Рекуператор воздуха – это устройство, отвечающее за принудительную приточно-вытяжную вентиляцию. Говоря простыми словами, данная установка удаляет из помещения отработанный воздух, компенсируя его свежими потоками. При этом комнатная температура не подвергается изменениям.

Система разработана таким образом, что температура вытягиваемого воздуха сохраняется в теплообменнике и передается свежим воздушным массам. Соответственно, уличный воздух приобретает приемлемую температуру.

Благодаря этому устройству владельцам частных домов удается значительно экономить на отоплении. В квартирных домах, подключенных к централизованной трубе, сэкономить на затрачиваемом тепле в денежном плане не получится.

Оплата производится исключительно по счетчику. При этом домочадцы лишний раз стараются не открывать окна, чтобы не запустить в помещение холодный воздух. Но установив рекуператор, о данной проблеме можно позабыть навсегда.

Важная особенность данного устройства заключается в постоянном обновлении микроклимата внутри помещения. При этом жители квартиры никак не чувствует изменения температуры воздуха.

Конструкция представляемого агрегата состоит из нескольких комплектующих:

• воздуховода;
• теплообменника;
• фильтра;
• вентилятора;
• вентиляционного зонта.

Рекуператор воздуха для дома и квартиры, или как его еще называют «проветриватель», отличается высокой производительностью и низким уровнем энергопотребления. В процессе работы он воспроизводит минимальный шум, не мешающий комфортной жизни домочадцев.

Большинство современных домов и квартир оснащены металлопластиковыми окнами. Поэтому при установке рекуператора необходимо сделать правильную настройку воздухообмена.

На сегодняшний день широким спросом пользуются кондиционеры с охлаждением. Обогревающая вентустановка встречается гораздо реже.

Однако кондиционер способен прогонять только один воздушный поток. Рекуператор же одномоментно обрабатывает сразу два воздушных потока:

• уличный воздух попадает в фильтр устройства, далее проникает в теплообменник, где нагревается до необходимой температуры и после заходит в комнату;
• использованный воздух выходит через теплообменник, а система фиксирует информацию о тепле в комнате.

Принцип работы

Устройства с рекуперацией способны вернуть примерно 85% тепла выходящего воздуха. Чем крупнее габариты теплообменника, присутствующего в конструкции, тем больше его емкость. Благодаря аэродинамике обеспечивается свободный проход воздушных масс в двухстороннем порядке.

Принцип действия рекуператоров включает 4 основных момента:

• вытягиваемый воздушный поток проникает в теплообменник, где оставляет тепло;
• как только теплообменник прогревается до комнатной температуры, вентилятор отправляет холодный воздух с улицы в помещение;
• свежий воздух, оказавшись в теплообменнике, приобретает комнатную температуру, после чего попадает в помещение;
• как только теплообменник охладится, вновь запускается вытягивающий вентилятор и повторно начинается первый шаг работы устройства.

Конструкция теплообменника оснащена 2 стенками, благодаря чему вытягиваемые и приточные воздушные массы не соединяются между собой.

Далее предлагается рассмотреть примерную схему изменения температуры воздушных масс при прохождении рекуператора. Воздух, забираемый из помещения, равен +21 градусу. После оставления температуры в теплообменнике выталкивается на улицу с показателями в +1 градус. Холодный поток, забираемый с улицы, имеет -5 градусов. А после попадания в отсек с подогревом приобретает температуру +15 градусов.

Разновидности

Современные модели рекуператоров классифицируются по нескольким особенностям:

• по типу конструкции;
• по принципу действия;
• по способу монтажа.

На сегодняшний день широкой популярностью пользуются пластичные, роторные рекуператоры и модели с этиленгликолем.

Пластинчатые

Наиболее простая в эксплуатации модель рекуператора, по внешнему виду напоминающая короб, поверхность которого покрыта пластинками из тонкого металла. Наиболее приемлемое расстояние между этими пластинами, или как их по научному называют «ламелями», составляет 3 мм.

В конструкции пластинчатых рекуператоров применяются металлы с высокой теплоотдачей и теплоемкостью, например, медь или алюминий. Представляемая разновидность устройств является наиболее подходящей для эксплуатации в частном доме. Во-первых, у них невысокая стоимость. Во-вторых, такие конструкции идеально соответствуют соотношению цена/качество.

С их помощью владельцы помещений могут сэкономить до 70% энергии, затрачиваемой на обогрев.

В настоящее время многие производители занимаются разработкой и продажей пластинчатых рекуператоров. Соответственно, каждая модель отличается по типу конструкции и другим факторам. По утверждению экспертов, необходимо останавливать свой выбор на рекуператорах с несколькими кассетами ламелей, а также с наличием дренажного отвода для удаления конденсата.

Единственный недостаток данной разновидности рекуператоров заключается в возникновении наледи при температуре ниже -20 градусов.

Роторные

Система роторных рекуператоров выглядит гораздо сложнее. Принцип действия таких устройств базируется на вращающемся теплообменнике. Монтаж агрегата происходит на исходящем потоке воздуха. А уже через роторный теплообменник в помещение проникают уличные воздушные массы.

Наиболее распространенная конструкция представляемой разновидности рекуператора имеет 2 трубопровода. Через первый происходит приток воздушных масс, а через второй выводится отработанный воздух. Основным преимуществом теплообменника роторной системы является высокий коэффициент полезного действия, а именно 85%.

Кроме того, в роторных системах не возникает конденсат. Соответственно, в холодное время года на нем не образуется наледь.

Несмотря на все достоинства, роторные рекуператоры имеют ряд некоторых недостатков:

• сложная конструкция;
• много подвижных элементов;
• высокий расход электроэнергии.

В отличие от пластинчатых рекуператоров роторные модели работают без остановки. Именно поэтому данный вид проветривателей устанавливается в промышленных цехах.

С этиленгликолем

Представляемая разновидность рекуператоров оснащена дополнительным теплоносителем, благодаря которому увеличивается производительность устройства. Говоря простыми словами, в конструкции присутствуют 2 теплообменника, по которым происходит циркуляция этиленгликолевого раствора. Это вещество отличается высоким показателем теплоемкости, что позволяет сохранить гораздо больше тепла воздушных масс, нежели металлические кассеты.

Процесс установки рекуператоров с этиленгликолем довольно сложный. Монтаж производят исключительно опытные специалисты. Применяются такие устройства в основном на больших производствах, где площадь обогреваемого помещения составляет более 400 кв. м.

Крышные

Довольно редкая разновидность рекуператоров, приобрести которую можно на заказ. Невысокий спрос обуславливается тем, что крышная разновидность монтируется на крыше здания. Чаще всего это гипермаркеты, ТРК, промышленные объекты крупных масштабов.

Отличительная особенность конструкции крышных рекуператоров заключается в огромных размерах.

Но при этом основной принцип действия может иметь прямое отношение к пластичным, роторным или комбинированным моделям.

Монтировать крышный рекуператор в доме можно лишь в том случае, если есть необходимость экономии площади жилого помещения.

Рейтинг моделей

Благодаря отзывам довольных пользователей удалось составить рейтинг лучших рекуператоров, известных на сегодняшний день. К каждой модели прилагается краткий обзор, рассказывающий о характеристиках и особенностях устройств.

Vakio base

Представляемая модель рекуператора оснащена 3 режимами работы: вытяжка, проветриватель, рекуперация. В зимний период времени нет необходимости оплачивать подогрев жилой площади. Устройство работает автоматически.

Описываемый рекуператор вытягивает отработанный воздух в течение 40 секунд, после чего происходит изменение направления движения лопастей, возвращая в помещение нагретый свежий воздух. За смену режимов отвечает поворотная платформа, обеспечивающая высокий напор воздушных масс.

Данная модель оснащена Wi-Fi-модулем, позволяющим управлять устройством через смартфон.

На сегодняшний день данная модель представлена в нескольких комплектациях. Одни имеют встроенный шумоглушитель, у других данный элемент конструкции идет в виде отдельного блока. Также в комплектации присутствуют фильтры.

Важным преимуществом изделия является невысокая стоимость, отсутствие затрат на электричество и компактные размеры. Монтаж устройства не требует особых знаний и усилий. Кроме всего прочего, представляемая модель легко удаляет пыль, витающую в воздухе.

Marley

Принцип действия этой модели заключается в реверсивной подаче воздуха. Направление воздушных масс меняется через каждые 70 секунд. Полная смена воздуха в квартире происходит за 2 часа.

Данная модель отличается высоким уровнем эффективности, достигаемой благодаря режимам работы нескольких рекуператоров, соединение которых происходит посредством радиосвязи. В помещении устанавливается специальная крышка, которая сообщает миганием красной лампочки, что необходимо произвести замену воздуха.

В конструкции представляемой модели присутствуют керамические элементы, располагаемые внутри теплоизолированной трубки. Она отвечает за нагрев поступающего в помещение воздуха. С наружной стороны располагается внешний кожух, не пропускающий насекомых и крупные частицы пыли. Под кожухом спрятан вентилятор, имеющий 3 ступени мощности.

Важное преимущество данной модели заключается в удобстве управления. Технический осмотр можно проводить самостоятельно, достаточно снять крышку, изъять керамический элемент и снять фильтр.

Mitsubishi electric lossnay

Тепловой обмен воздушных масс, обрабатываемых данной моделью рекуператора, происходит внутри камеры. Недалеко от фильтров располагается специальная сетка, являющаяся защитой вытяжного вентилятора. Ниже присутствует центробежный вентилятор, создающий высокое давление. При монтаже данной модели необходимо сделать в стене 2 отверстия под небольшим наклоном, в которых будут проходить воздуховоды.

Представляемое устройство обладает 2 скоростями работы. При высокой скорости шум вентилятора может мешать отдыху.

На низкой скорости обработка воздуха значительно снижается, но при этом отсутствуют посторонние звуки.

Благодаря тонким стенкам фильтра происходит свободный обмен воздуха и влажности, что создает оптимальный микроклимат в помещении. В корпусе устройства располагаются клеммы, необходимые для подключения выключателя. Конечно, можно сделать выключатель с розеткой либо вмонтировать устройство в скрытую проводку.

Критерии выбора

При подборе хорошего рекуператора следует обратить внимание на несколько важных аспектов.

• Производительность. Говоря простыми словами, необходимо рассмотреть показатели притока, где идеальным вариантом станет 30 куб. м. /ч.
• Разновидность. Это может быть противоточный, реверсивный или прямоточный аппарат.
• Конструкция теплообменника. Лучше всего рассматривать медные модели с антибактериальными свойствами.
• Фильтрация. Необходимо проверить по документам количество и качество комплектных фильтров.
• Показатель шума. В идеале рекуператор должен быть тихим.
• Автоматизация. В данном случае речь идет о возможности управления устройством через смартфоны.
• Монтаж. Важно заранее знать, можно ли установить устройство самостоятельно или придется вызывать специалиста.
• Внешний вид. Рекуператор является элементом домашней обстановки, а значит, должен вписываться в интерьер.

Как сделать вентиляцию в однокомнатной квартире, смотрите далее.

бытовой вентиляционный нагреватель своими руками, воздушная установка для частного дома

Обязательным условием комфортного проживания в частном доме является наличие правильно подобранной системы вентиляции, которая качественно обновляет воздух в помещении. Такое оборудование поддерживает оптимальный микроклимат, регулирует влажность и не охлаждает помещение зимой. Используя специальный рекуператор воздуха, можно расширить функциональность системы вентиляции, сократить расходы домовладельца на обогрев и коммунальные платежи.

Содержание статьи

Особенности и принцип работы

Под рекуперацией принято понимать процесс теплообмена, когда идущий с улицы холодный воздух нагревается тёплым потоком, который удаляется из квартиры. Используемые установки отличаются простотой конструкции, они надежны, позволяя предупредить быстрое охлаждение помещения в зимнее время года. Работают рекуператоры на электричестве, при этом современное оборудование отличается экономичностью, а расход энергии будет в разы меньше, чем возможная экономия на обогреве помещения.



Принцип работы таких устройств чрезвычайно прост. Внутри рекуператора холодный и теплый поток встречаются, но не смешиваются. При этом происходит активная передача тепла холодному воздуху с улицы, который может нагреваться на 3−5 градусов. В каждом конкретном случае эффективность таких устройств и их функциональные возможности будут различаться, в зависимости от выбранной конструкции, типа техники, наличия или отсутствия дополнительных вентиляторов с теплонагревающими элементами.

Основные типы конструкций

Изначально устройства для рекуперации тепла в системах вентиляции представляли собой простейшую технику, выполненную в виде небольшого ящика с тонкой перегородкой. Сегодня появились многочисленные разновидности, которые отличаются своим принципом работы, наличием или отсутствием дополнительных нагревающих элементов, способом формирования воздушных потоков и рядом других характеристик.

Основные типы рекуператоров:

• Роторные.
• Пластинчатые.
• Канальные.
• Трубчатые.
• С отдельным теплоносителем.

Устройства с пластинчатым теплообменником используют перекрестный ток потоков, которые, не смешиваясь, эффективно передают тепло, нагревая тем самым помещение. КПД у таких установок в зависимости от их размера может составлять 60−80%. Они отличаются минимальными потерями давления, удобны в подключении и использовании, имеют компактную конструкцию, что позволяет располагать его внутри стен дома.

Комбинированные рекуператоры могут иметь два пластинчатых теплообменника, где формируется перекрестный поток воздуха. К преимуществам оборудования этого типа относится высокий коэффициент полезного действия, удобство подключения и простота обслуживания. Единственный недостаток таких установок — это существенная потеря давления, что вынуждает использовать дополнительные вентиляторы и нагнетатели для воздушного потока.

Пластинчатые промышленные теплообменники рекуператоров противоточного типа отличаются простотой конструкции, они обеспечивают КПД на уровне 90%, позволяя предупредить охлаждение помещения и эффективно нагревая поступающий в дом воздух с улицы. К недостаткам оборудования противоточного пластинчатого типа относят сложную конструкцию, высокую стоимость, а также увеличенные габариты.

Противоточные трубчатые бытовые теплообменники обеспечивают максимально возможную эффективность, имеют КПД на уровне 95%. Используя такой рекуператор в системе вентиляции, необходимо дополнительно подключать нагнетатели воздуха, так как потери давления могут составить 40−50%. Также недостатком установок этого типа являются их увеличенные габариты и высокая стоимость оборудования.

Рекуперативные теплообменники роторного типа обладают показателем КПД на уровне 75−85%, они рассчитаны на одну квартиру и имеют небольшое сопротивление потоку. Предлагаются такие установки по доступным ценам, отличаются компактными габаритами, их монтаж и последующее обслуживание не представляет какой-либо особой сложности.

Самостоятельное изготовление рекуператора

Сегодня в продаже можно найти различные модели изготовленных в заводских условиях системы рекуперации воздуха для частного дома, которые отличаются качеством сборки, имеют высокие показатели КПД, а их монтаж не представляет сложности. Однако высокая цена такого оборудования отрицательно сказывается на его популярности на российском рынке.

Поэтому многие отечественные домовладельцы самостоятельно изготавливают нагреватели, выполнить которые можно из подручных материалов с использованием простейших инструментов. Нужно лишь продумать тип конструкции, а также рассчитать мощность установки, которая должна подходить под показатели производительности всей системы вентиляции в доме.

Проще всего сделать своими руками рекуператор для частного дома пластинчатого типа, который отличается простотой конструкции и эффективностью. Можно найти многочисленные схемы выполнения такого оборудования, что существенно упрощает работу, одновременно имеется возможность точного расчёта мощности конкретной установки.

К преимуществам самодельных пластинчатых рекуператоров принято относить следующее:

• Длительный срок эксплуатации.
• Простота используемых материалов и функциональных элементов.
• Надежность конструкции.
• Полная автономность и отсутствие привязки к электроснабжению.
• Высокий КПД.

К минусам таких нагревателей для системы вентиляции принято относить лишь вероятность образования наледи при сильных морозах, что отрицательно сказывается на эффективности установки, вплоть до полного прекращения нагрева поступающего с улицы воздуха. Чтобы решить такие проблемы с обледенением, необходимо дополнительно утеплять рекуператор или устанавливать его в теплом обогреваемом помещении.

Большой популярностью пользуются самодельные рекуператоры кассетного типа, которые эффективны и при этом полностью решают проблемы с появлением конденсата и обледенением при низких температурах. Выполнить такие нагреватели и их кассеты можно из целлюлозы, а корпус устройства изготавливается из жести или любого другого металла, хорошо защищенного от коррозии.

Необходимые компоненты и материалы

Перед тем как непосредственно приступать к изготовлению рекуператора, необходимо подготовить используемые инструменты и материалы. Для такой работы потребуется следующее:

• Компьютерный вентилятор.
• Четыре фланца.
• Уголок.
• Метизы.
• Герметик.
• Клей.
• Фанера или металл для корпуса аппарата.
• Минеральная вата для утепления.
• Деревянные рейки для основания.
• Алюминиевые листы для изготовления кассет.

Можно использовать уже готовые целлюлозные кассеты, которые выпускаются для фильтров автомобилей и кондиционеров. Их использование позволяет существенно упростить изготовление рекуператора, повышая его мощность и в последующем упрощая обслуживание самодельного оборудования.

Подыскать в интернете простые в реализации схемы изготовления самодельных рекуператоров не составит труда. Также простейшие чертежи можно выполнить самостоятельно с учетом мощности оборудования и необходимой производительности. Выполнять такое устройство без схемы изготовления не следует, так как в последующем сложно правильно собрать всю систему, что отрицательно сказывается на надежности оборудования и его эффективности.

Сборка нагревателя

Сборка рекуператора не представляет особой сложности. Необходимо нарезать не менее 70 листов металла с размерами сторон от 200 до 300 мм. Подготавливаются деревянные рейки, размеры которых должны полностью соответствовать сторонам нарезанных листов металла. Древесину следует обработать олифой, что предупредит гниение и потерю прочности у внутренних элементов теплообменника. Подготовленные рейки приклеивают клеем с двух сторон металлических квадратов. Собрав все заготовки, можно приступать к следующему этапу работы.

Чередовать собранные квадраты следует с поворотом в 90 градусов, что позволит обеспечить перпендикулярное расположение кассет внутри рекуператора, гарантируя тем самым максимальную эффективность нагрева воздушных потоков без их смешивания. Верхний квадрат, к которому не крепят рейки, приклеивается к нижнему с помощью специального металлического клея. Дополнительно для повышения прочности конструкции ее стягивают уголками и фиксируют саморезами или аналогичным крепежом. Щели следует обработать герметиком, после чего формируют фланцевые крепления.

Теплообменник приточного рекуператора готов. Осталось выполнить из металла или пиломатериалов корпус устройства, смонтировать внутри каркаса сотовую кассету. Устанавливать теплообменник необходимо таким образом, чтобы он упирался в рёбра, формируя визуально ромб, через который в последующем будет проходить холодный воздух с улицы и удаляемый нагретый поток из дома.

Если корпус самодельного рекуператора изготавливается из древесины, следует обработать пиломатериалы специальными пропитками, что предупредит их гниение и быстрый выход из строя оборудования. В процессе работы на теплообменнике будет образовываться конденсат, который стекает с металлических кассет, скапливаясь на дне корпуса. Следует предусмотреть небольшие отверстия для удаления влаги, которые располагаются на одном уровне с дном корпуса устройства.

На последнем этапе работы крепят к деревянному или металлическому корпусу четыре фланца, которые выполняют из полипропиленовых труб или аналогичных материалов. Их фиксируют с использованием соответствующих хомутов и фитингов, дополнительно промазывая герметиком, чтобы обеспечить максимально возможную герметичность изготовленного корпуса устройства.

Для повышения эффективности самодельного вентиляционного рекуператора его следует дополнительно обшить минеральной ватой, которая предупреждает теплопотери и образование конденсата. Последний часто появляется, если такое оборудование установлено на открытом воздухе или же в неотапливаемом помещении.

На входе установки можно смонтировать воздушные фильтры, которые обеспечивают первичную очистку воздуха от имеющихся загрязнений, тополиного пуха и различных аллергенов.

Использование рекуператора в системе вентиляции частного дома позволяет расширить функциональные возможности такого оборудования, предупреждая быстрое охлаждение комнат в зимнее время года, что экономит расходы домовладельца на оплату коммунальных услуг. Хозяева могут приобрести уже готовые обогреватели, которые отличаются компактными размерами, простотой монтажа и эффективностью. Также можно изготовить рекуператор своими руками, что позволит сократить расходы на обустройство инженерных коммуникаций в частном доме.

Рекуператор воздуха Домашняя система вентиляции Рекуператор воздуха

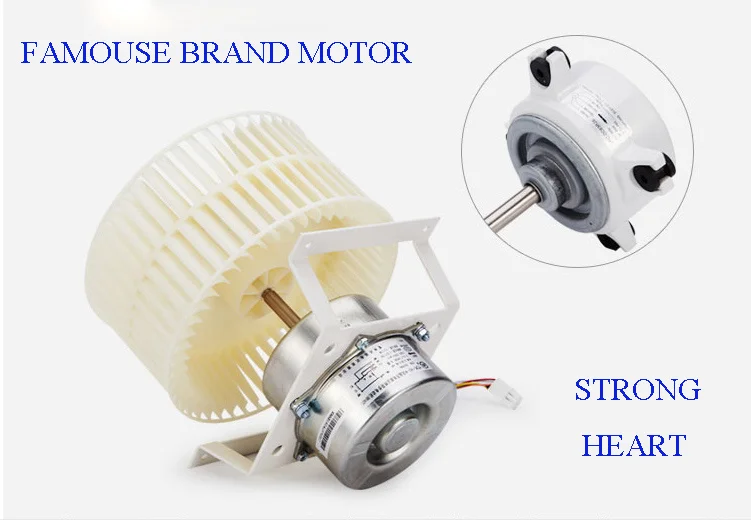

Система рекуперации тепла, разработанная и произведенная Rivast, может не только отводить загрязненный воздух из помещения в наружный воздух, но и направлять свежий воздух в воздух помещения. Усовершенствованная технология рекуперации энергии используется для преобразования энергии за счет разницы температуры и влажности между внутренним и наружным воздухом, чтобы можно было добиться вентиляции и решить проблему загрязнения помещения. Она также может поддерживать температуру и влажность в помещении практически неизменными, что идеально разрешает противоречие между свежим воздухом и потреблением энергии.

О нашем вентиляторе:
1. Объем воздуха (м3 / ч): 100/150/200/250/350/400/500/600/800/1000/1200 (может быть больше)
2. Высокий -эффективный фильтр
3. Высокоэффективный теплообменник (перекрестный противоток)
4. Функции блока: очистка воздуха, рекуперация энергии
5. Применение: конференц-зал, испытательный зал, офисное здание, компьютерный зал, ресторан, магазин, фитнес и место развлечений и т. д.

Разница между ядром блока рекуператора воздуха:
1.Алюминиевый сердечник:
Коррозионно-стойкий алюминиевый сердечник, алюминиевая фольга высокой прочности, эффективность теплообмена в течение всего срока службы, хорошая воздухонепроницаемость, небольшое сопротивление воздушному потоку, защита от плесени, газ можно очищать или ополаскивать. Эффективность теплообмена постоянна на протяжении всего срока службы, и это можно мыть водой, легко извлекать и эксплуатировать.
Алюминиевый сердечник подходит для элитных роскошных домов, пятизвездочных отелей, коммерческих зданий, операционных и палат больниц, атомных электростанций, комнат связи, склада ветряных генераторов, высокоскоростной железнодорожной тормозной системы, посадки, производства и некоторых других. суровые условия использования, европейские и американские бестселлеры.
2. Бумажный сердечник:
Высокотехнологичный теплообменный материал NT + прочный корпус из инженерного пластика ABS, высокая влагопроницаемость, хорошая воздухонепроницаемость, сопротивление разрыву, стойкость к старению, устойчивость к плесени.
Расстояние между пластинами составляет 2,2 мм, что обеспечивает максимальную площадь теплообмена и высокий закон теплообмена.
Бумажный сердечник подходит для жилых и коммерческих зданий

ХАРАКТЕРИСТИКИ ПРОДУКТА
Разнообразные спецификации

Диапазон расхода воздуха 1500-6000 м / ч, подходит для использования в конференц-залах, лабораториях, офисных зданиях , компьютерные залы, рестораны, магазины и другие развлекательные заведения:
Из-за требований среды эксплуатации оборудование не рекомендуется устанавливать непосредственно в конференц-зале, на потолке офиса.
Разнообразные формы

Адаптируются к различным условиям установки, как в подъемной, так и в наклонной форме, гибкие и разнообразные.
Полнофункциональная

Двухсторонняя вентиляция, очистка воздуха, рекуперация энергии.

Важные советы

1. После получения машины обязательно поставьте ее на землю горизонтально

2. Обязательно найдите профессионального мастера для установки (и свяжитесь с нашим техническим специалистом). поддержка и руководство одновременно).

3. Работайте в соответствии с инструкциями по установке и оставьте достаточно портов доступа

.

Рекуператор воздуха Рекуператор воздуха Воздух-вода Рекуператор тепла Система вентиляции с рекуперацией энергии

Система рекуперации тепла, разработанная и произведенная Rivast, может не только отводить грязный воздух из помещения в наружный воздух, но и направлять свежий воздух в воздух помещения. Усовершенствованная технология рекуперации энергии используется для преобразования энергии за счет разницы температур и влажности между внутренним и внешним помещением, что позволяет добиться вентиляции и решить проблему загрязнения помещений.Он также может поддерживать температуру и влажность в помещении практически неизменными, прекрасно решая противоречие между свежим воздухом и потреблением энергии.

О нашем вентиляторе:
1. Объем воздуха (м3 / ч): 100/150/200/250/350/400/500/600/800/1000/1200 (может быть больше)
2. Высокий -эффективный фильтр
3. Высокоэффективный теплообменник (перекрестный противоток)
4. Функция блока: очистка воздуха, рекуперация энергии
5. Применение: конференц-зал, испытательный зал, офисное здание, компьютерный зал, ресторан, магазин, фитнес и место развлечений и т. д.

Разница между ядром системы вентиляции с рекуперацией энергии:
1. Алюминиевый сердечник:
Коррозионно-стойкий алюминиевый сердечник, алюминиевая фольга высокой прочности, эффективность теплообмена в течение всего срока службы, хорошая герметичность, небольшое сопротивление потоку воздуха, защита от плесени, газ можно очищать или ополаскивать. Эффективность теплообмена постоянна на протяжении всего срока службы, его можно мыть водой, легко извлекать и эксплуатировать.
Алюминиевый сердечник подходит для элитных роскошных домов, пятизвездочных отелей, коммерческих зданий, операционных и палат больниц, атомных электростанций, комнат связи, склада ветряных генераторов, высокоскоростной железнодорожной тормозной системы, посадки, производства и некоторых других. суровые условия использования, европейские и американские бестселлеры.
2. Бумажный сердечник:
Высокотехнологичный теплообменный материал NT + прочный корпус из инженерного пластика ABS, высокая влагопроницаемость, хорошая воздухонепроницаемость, сопротивление разрыву, стойкость к старению, устойчивость к плесени.
Расстояние между пластинами составляет 2,2 мм, что обеспечивает максимальную площадь теплообмена и высокий закон теплообмена.
Бумажный сердечник подходит для жилых и коммерческих зданий

ХАРАКТЕРИСТИКИ ПРОДУКТА
Разнообразные спецификации

Диапазон расхода воздуха 1500-6000 м / ч, подходит для использования в конференц-залах, лабораториях, офисных зданиях , компьютерные залы, рестораны, магазины и другие развлекательные заведения:
Из-за требований среды эксплуатации оборудование не рекомендуется устанавливать непосредственно в конференц-зале, на потолке офиса.
Разнообразные формы

Адаптируются к различным условиям установки, как в подъемной, так и в наклонной форме, гибкие и разнообразные.
Полнофункциональная

Двухсторонняя вентиляция, очистка воздуха, рекуперация энергии.

Важные советы

1. После получения машины обязательно поставьте ее на землю горизонтально

2. Обязательно найдите профессионального мастера для установки (и свяжитесь с нашим техническим специалистом). поддержка и руководство одновременно).

3. Работайте в соответствии с инструкциями по установке и оставьте достаточно портов доступа

.

Рекуператор воздуха Домашние очистители воздуха Вентилятор с рекуперацией тепла для дома

Система рекуперации тепла, разработанная и произведенная Rivast, может не только выводить загрязненный воздух из помещения в наружный воздух, но и направлять свежий воздух в воздух помещения. Усовершенствованная технология рекуперации энергии используется для преобразования энергии за счет разницы температуры и влажности между внутренним и наружным воздухом, чтобы можно было добиться вентиляции и решить проблему загрязнения помещения. Она также может поддерживать температуру и влажность в помещении практически неизменными, что идеально разрешает противоречие между свежим воздухом и потреблением энергии.

О нашем вентиляторе:
1. Объем воздуха (м3 / ч): 100/150/200/250/350/400/500/600/800/1000/1200 (может быть больше)
2. Высокий -эффективный фильтр
3. Высокоэффективный теплообменник (перекрестный противоток)
4. Функции блока: очистка воздуха, рекуперация энергии
5. Применение: конференц-зал, испытательный зал, офисное здание, компьютерный зал, ресторан, магазин, фитнес и место для развлечений и т. д.

Разница между сердечником рекуператора воздуха для дома:
1.Алюминиевый сердечник:
Коррозионно-стойкий алюминиевый сердечник, алюминиевая фольга высокой прочности, эффективность теплообмена в течение всего срока службы, хорошая воздухонепроницаемость, небольшое сопротивление воздушному потоку, защита от плесени, газ можно очищать или ополаскивать. Эффективность теплообмена постоянна на протяжении всего срока службы, и это можно мыть водой, легко извлекать и эксплуатировать.
Алюминиевый сердечник подходит для элитных роскошных домов, пятизвездочных отелей, коммерческих зданий, операционных и палат больниц, атомных электростанций, комнат связи, склада ветряных генераторов, высокоскоростной железнодорожной тормозной системы, посадки, производства и некоторых других. суровые условия использования, европейские и американские бестселлеры.
2. Бумажный сердечник:
Высокотехнологичный теплообменный материал NT + прочный корпус из инженерного пластика ABS, высокая влагопроницаемость, хорошая воздухонепроницаемость, сопротивление разрыву, стойкость к старению, устойчивость к плесени.
Расстояние между пластинами составляет 2,2 мм, что обеспечивает максимальную площадь теплообмена и высокий закон теплообмена.
Бумажный сердечник подходит для жилых и коммерческих зданий

ХАРАКТЕРИСТИКИ ПРОДУКТА
Разнообразные спецификации

Диапазон расхода воздуха 1500-6000 м / ч, подходит для использования в конференц-залах, лабораториях, офисных зданиях , компьютерные залы, рестораны, магазины и другие развлекательные заведения:
Из-за требований среды эксплуатации оборудование не рекомендуется устанавливать непосредственно в конференц-зале, на потолке офиса.
Разнообразные формы

Адаптируются к различным условиям установки, как в подъемной, так и в наклонной форме, гибкие и разнообразные.
Полнофункциональная

Двухсторонняя вентиляция, очистка воздуха, рекуперация энергии.

Важные советы

1. После получения машины обязательно поставьте ее на землю горизонтально

2. Обязательно найдите профессионального мастера для установки (и свяжитесь с нашим техническим специалистом). поддержка и руководство одновременно).

3. Работайте в соответствии с инструкциями по установке и оставьте много портов доступа

.

Рекуператор воздуха Вентилятор Теплообменник Воздух-вода

Система рекуперации тепла, разработанная и произведенная Rivast, может не только выводить загрязненный воздух из помещения в наружный воздух, но и направлять свежий воздух в воздух помещения. Усовершенствованная технология рекуперации энергии используется для преобразования энергии за счет разницы температуры и влажности между внутренним и наружным воздухом, чтобы можно было добиться вентиляции и решить проблему загрязнения помещения. Она также может поддерживать температуру и влажность в помещении практически неизменными, что идеально разрешает противоречие между свежим воздухом и потреблением энергии.

О нашем вентиляторе:
1. Объем воздуха (м3 / ч): 100/150/200/250/350/400/500/600/800/1000/1200 (может быть больше)
2. Высокий -эффективный фильтр
3. Высокоэффективный теплообменник (перекрестный противоток)
4. Функции блока: очистка воздуха, рекуперация энергии
5. Применение: конференц-зал, испытательный зал, офисное здание, компьютерный зал, ресторан, магазин, фитнес и место развлечений и т. д.

Разница между воздухом теплообменника и водой:
1.Алюминиевый сердечник:
Коррозионно-стойкий алюминиевый сердечник, алюминиевая фольга высокой прочности, эффективность теплообмена в течение всего срока службы, хорошая воздухонепроницаемость, небольшое сопротивление воздушному потоку, защита от плесени, газ можно очищать или ополаскивать. Эффективность теплообмена постоянна на протяжении всего срока службы, и это можно мыть водой, легко извлекать и эксплуатировать.
Алюминиевый сердечник подходит для элитных роскошных домов, пятизвездочных отелей, коммерческих зданий, операционных и палат больниц, атомных электростанций, комнат связи, склада ветряных генераторов, высокоскоростной железнодорожной тормозной системы, посадки, производства и некоторых других. суровые условия использования, европейские и американские бестселлеры.
2. Бумажный сердечник:
Высокотехнологичный теплообменный материал NT + прочный корпус из инженерного пластика ABS, высокая влагопроницаемость, хорошая воздухонепроницаемость, сопротивление разрыву, стойкость к старению, устойчивость к плесени.
Расстояние между пластинами составляет 2,2 мм, что обеспечивает максимальную площадь теплообмена и высокий закон теплообмена.
Бумажный сердечник подходит для жилых и коммерческих зданий

ХАРАКТЕРИСТИКИ ПРОДУКТА
Разнообразные спецификации

Диапазон расхода воздуха 1500-6000 м / ч, подходит для использования в конференц-залах, лабораториях, офисных зданиях , компьютерные залы, рестораны, магазины и другие развлекательные заведения:
Из-за требований среды эксплуатации оборудование не рекомендуется устанавливать непосредственно в конференц-зале, на потолке офиса.
Разнообразные формы

Адаптируются к различным условиям установки, как в подъемной, так и в наклонной форме, гибкие и разнообразные.
Полнофункциональная

Двухсторонняя вентиляция, очистка воздуха, рекуперация энергии.

Важные советы

1. После получения машины обязательно поставьте ее на землю горизонтально

2. Обязательно найдите профессионального мастера для установки (и свяжитесь с нашим техническим специалистом). поддержка и руководство одновременно).

3. Работайте в соответствии с инструкциями по установке и оставьте много портов доступа

.
