Как отрегулировать реле давления воды с гидроаккумулятором

Одной из причин, по которым насос включается чаще положенного и не обеспечивает плавную подачу воды, является неправильная регулировка реле давления и настройка параметров работы гидроаккумулятора. Это две разные операции на разных устройствах. И хотя сам бак водоаккумуляторного устройства не имеет реле или встроенных автоматических устройств, давление в воздушном кармане бака косвенно влияет на работу всей системы водоснабжения.

Что и как необходимо отрегулировать в системе с насосом и гидроаккумулятором

Для организации нормальной работы насосного оборудования необходимо выставить три основных параметра:

  • Отрегулировать давление воздуха в воздушном пространстве гидроаккумулятора;
  • Зафиксировать уровень, при котором реле управления запускает водяной насос;
  • Предельный уровень давления воды, при котором с помощью команды реле происходит отключение насосного агрегата.

Важно! Все три параметра потребуется отрегулировать несколько раз, подгоняя более комфортный уровень давления в водопроводе и расход воды на гидроаккумуляторе под характеристики для своего дома.

Регулируем давление в гидроаккумуляторе

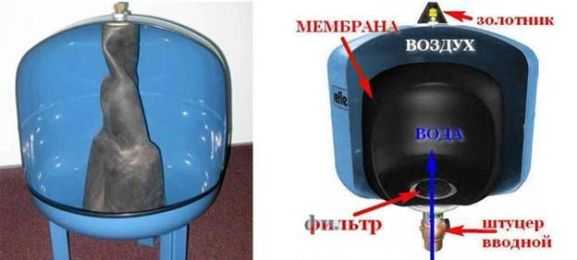

Водоаккумуляторное устройство очень простое по конструкции. Внутри стального бака находится резиновая мембрана, занимающая примерно 2/3 от объема гидроаккумулятора. Остальное пространство занимает воздушная камера. С помощью избыточного давления воздуха в камере и упругих сил растягивающейся резиновой мембраны вода выдавливается по мере необходимости в систему водопровода. Особо настраивать и регулировать нечего, кроме давления в воздушном отсеке гидроаккумулятора.

С завода устройство приходит с предустановленным давлением воздуха в 1.5 атм. Перед тем как купить прибор,следует убедиться в наличии заводского давления. Обычно это свидетельствует об исправности ниппеля и целостности резиновой оболочки внутри баллона, переходим к регулировке гидроаккумулятора для систем водоснабжения.

Сначала устанавливают гидроаккумулятор в систему и запускают насос, чтобы определить параметры рабочего давления в системе. Давление воздуха в воздушном кармане гидроаккумулятора стараются регулировать на 10-13% ниже давления включения насосной станции. Проще говоря, надо отрегулировать на 0.6 — 0.9 атм. ниже давления воды, при котором запускается мотор. Отрегулированный уровень проверяем манометром в течение часа, чтобы убедиться в отсутствии протечек воздуха.

Давление воздуха в полости гидроаккумулятора необходимо регулировать при отключенном давлении воды, достаточно просто перекрыть кран. Величину необходимо проверять и регулировать хотя бы раз в квартал.

Как выполняется регулировка реле давления для гидроаккумулятора

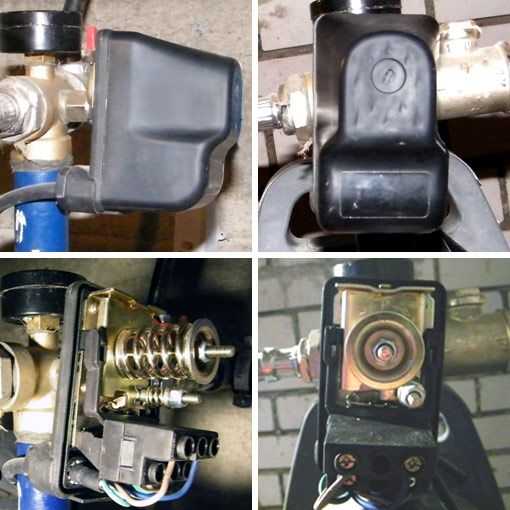

Реле или автомат управления давлением подачи воды в систему водоснабжения выглядит, как небольшая черная пластиковая коробка с двумя штуцерами, выполненными из материала корпуса, и одним металлическим выводом-штуцером с наружной или внутренней трубной резьбой размером ¼ дюйма, как на фото. С помощью штуцера реле подключают к пятивыводному штуцеру, закрепленному на приемном патрубке гидроаккумулятора.

В других случаях реле может быть установлено вместе с манометром непосредственно на корпусе поверхностного насоса или насосной станции.

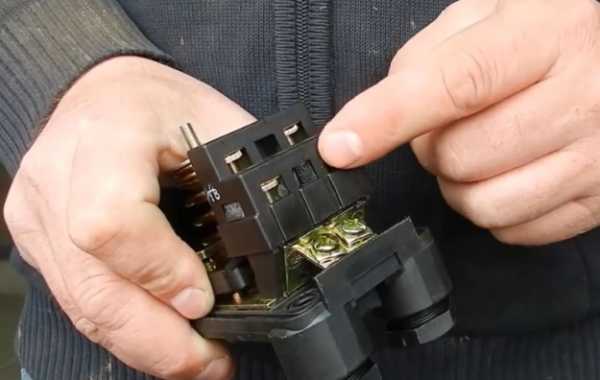

Через пластиковые приливы внутрь корпуса заводятся провода от обмотки насоса. Если отвернуть обычной отверткой винт в верхней части, крышку можно снять, после чего становятся доступными две части прибора – пара вертикальных пружин на металлической основе-пластинке, с помощью которых и можно отрегулировать рабочие параметры давления воды, и контактная группа, к которой подключается заведенная проводка от насоса. К металлическим нижним контактам подключается желто-зеленый провод «земли», к верхним колодкам попарно голубой и коричневый провода обмотки двигателя насоса.

Пружины разные по размеру. Большая пружина посажена на ось и закреплена гайкой, вращая которую, можно отрегулировать степень сжатия упругого пружинного элемента. Здесь же на пластине нанесены стрелки, помогающие правильно сориентироваться и вращать гайку, чтобы отрегулировать порог срабатывания реле.

Важно! Несмотря на большое количество витков на центральной шпильке, которая удерживает пружину на пластине, реле и мембрана достаточно чувствительны даже на небольшой поворот гайки, регулирующий уровень срабатывания. В некоторых случаях, чтобы отрегулировать и изменить порог срабатывания примерно на 1 атм. давления воды, достаточно повернуть гайку всего на ¾ оборота.

Поэтому работать с гайками необходимо аккуратно, и не стоит спешить регулировать и сбивать заводские настройки.

Рядом с большой пружиной есть маленькая, примерно в 4 раза меньше. По конструкции она полностью идентична большой пружине, но, в отличие от первой, маленькая пружинка нужна, чтобы отрегулировать разницу между давлением запуска насоса и максимальным давлением воды, при котором насос выключается.

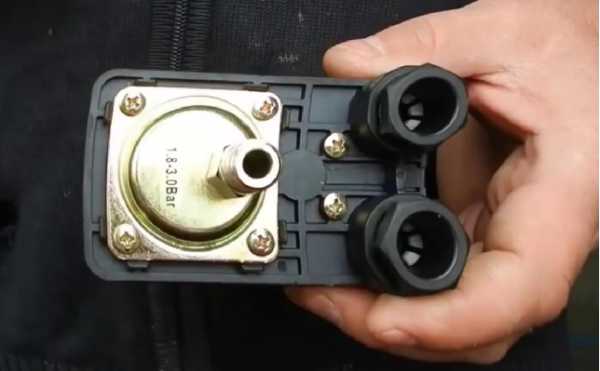

Под металлической пластиной находится мембрана, в которой находится вода под давлением из системы труб водопровода или гидроаккумулятора. Благодаря давлению воды в мембране пластина преодолевает сопротивление пружин и замыкает-размыкает группу контактов.

Хороший экскурс по теме устройства реле давления и органов его регулировки можно получить из видео:

Способ отрегулировать реле давления воды

Регулировать реле давления воды типа РП-5 достаточно просто. Чаще всего регулировать реле приходится в двух случаях – на этапе введения в эксплуатацию системы водоснабжения и после ремонта, модификации или внесения изменений в работу водопровода и гидроаккумулятора. В любом случае, перед тем как начинать регулировать, выполните несколько обязательных процедур:

  1. Предупредите жильцов дома о том, что в течение времени, пока вы будете регулировать реле давления, пользоваться кранами, туалетом, душем, в общем, всеми элементами системы водоснабжения нельзя;
  2. Закройте все краны и проверьте целостность соединения и отсутствие подтекания воды, особенно на недавно установленных или отремонтированных приборах, особенное внимание уделите сливному бачку туалета. Если он остался в работе или подтекает, правильно отрегулировать реле в системе будет сложно;
  3. Проверьте рабочее давление воздуха в гидроаккумуляторе, если оно нестабильно или ниже нормы его необходимо отрегулировать до заводской нормы;

Совет! При регулировке вам понадобится ключ для вращения гаек, кран для сброса давления воды в системе и контрольный манометр, по которому можно отследить давление воды в водопроводе.

Чтобы отрегулировать пороги срабатывания реле давления, выполняем следующие процедуры:

  • Включаем станцию или насос, чтобы определить, на каком показании манометра реле отключит двигатель при достижении максимального значения давления. Обычно на новых реле значение редко вырастает более двух атмосфер, что вполне достаточно для водоснабжения обычного дома. При достижении более 2,5 атм в действие вступит малая пружина, что будет хорошо заметно при снятой верхней крышке реле.
  • Если реле отключает насос выше, чем 3,2-3,3 атмосферы, например, – 3,5-5 атм, его легко можно отрегулировать и снизить, вращая против часовой стрелки накидным ключом гайку на малой пружине. Но стоит помнить о высокой чувствительности реле, поэтому регулировать угол поворота следует осторожно,выполняя регулировку ключом на пол-оборота или четверть оборота.
  • Запускаем станцию и определяем показания манометра. Оптимальным будет 3-3,2 атм.
  • Сбрасываем краном напор воды и замечаем показание манометра, при котором происходит включение насосной станции, обычнона начальных регулировках этавеличинасоставляет не менее 2,5 атм.
  • Чтобы понизить нижнее значение,необходимо отрегулировать положение большой пружины. Аналогично маленькой пружине вращаем гайку на пол-оборота против часовой стрелки, после чего запускаем насос и засекаем показания манометра. Оптимальным будет давление 1,8-1,9 атм., при «провале» давления его можно отрегулировать, вращая гаку по часовой стрелке. Полезным будет видео:

Поломки и проблемы в работе реле

К положительным сторонам характеристик реле можно отнести его простоту и надежность работы. Если в системе нет воздуха, и правильно отрегулированы пороги срабатывания, такое устройство обычно служит очень долго.

Как любой контактный прибор, реле необходимо периодически обслуживать – проверить работу механических «качелек»,отрегулировать и почистить контакты. Но иногда реле начинает срабатывать неравномерно, на разных порогах включения — выключения. Бывает, что реле просто не отключается на верхнем или нижнем пороге. Если аккуратно постучать деревяшкой по корпусу, прибор сработает.

Не спешите регулировать пороги срабатывания или выбрасывать прибор на свалку. Скорее всего, причиной стал песок и мусор,скопившиеся в мембранном пространстве. Чтобы исправить ситуацию, потребуется:

  • Отвернуть четыре болта на донной части корпуса реле, металлическую накладку с входным штуцером и снять стальную крышку;
  • Аккуратно промыть резиновую мембрану и полость под ней от песка и накопившейся грязи;
  • Установить все элементы на место и затянуть крепление;
  • Отрегулировать пороги срабатывания и проконтролировать нормальную работу реле на отключение мотора.

Даже малознакомый с устройством реле человек сможет легко снять, почистить и отрегулировать прибор, как на видео:

Кроме контактов и мембраны, можно смазать консистентной смазкой шарнир «качелек», подобную процедуру можно выполнять не чаще, чем раз в год.

Заключение

Регулировать пороги срабатывания на реле относительно несложно, если система водоснабжения исправна и не травит воду на соединениях или на бачке унитаза. Учитывая тот факт, что обслуживать и чистить систему водоснабжения от песка и солей приходится достаточно часто, есть смысл разобраться в вопросе,как отрегулировать реле, и далее самостоятельно тестировать прибор по мере необходимости.

bouw.ru

Как отрегулировать реле гидроаккумулятора

Автономная система водоснабжения является отличной альтернативой центральному. Если возле дома есть скважина или колодец, то всегда можно наслаждаться чистой водой, которая не преодолевает километры по загрязненному водопроводу, который уже давно требует замены. Но поднять воду с глубины бывает проблематично. Для этого приходится устанавливать целую систему, которая будет способствовать этому. Одним из элементов, который гарантирует стабильную работу является реле давления? Какие есть разновидности такого реле и что потребуется кроме него? Об этом речь пойдет в статье.

Общие понятия

Функционирование системы водоснабжения без перебоев невозможно без того, чтобы в ней поддерживалось постоянное давление. Есть некоторые приборы, которые попросту не будут функционировать, если стрелка манометра не поднимется до требуемого значения. Именно для этого требуются два дополнения к насосу. Одним из них является реле давления, а вторым – гидроаккумулятор. Первый прибор представляет собой небольшую коробочку, в которой расположены электрические контакты. Аккумулятор для воды выполнен в форме металлической цистерны, в которой хранится небольшой запас воды.

В зависимости от конструкции установленной системы насос может находиться непосредственно на гидроаккумуляторе, к последнему также подключается реле давления через специальный переходник, который еще называют пятериком. В пятерике есть отдельное посадочное место под манометр, с помощью которого легко отслеживать давление внутри системы. Суть функционирования системы сводится к тому, что в реле есть контакты, которые срабатывают при определенном давлении жидкости. Обратите внимание! Произвести настройку реле давления без манометра будет практически невозможно.

Разновидности реле давления

Реле давления имеют несколько разновидностей. Чаще всего используются устройства в форме небольших коробочек, есть и довольно габаритные приборы. Отличаются они наличием дополнительных функций. Классическое реле давления состоит из двух основных модулей:

  • электрического;
  • гидравлического.

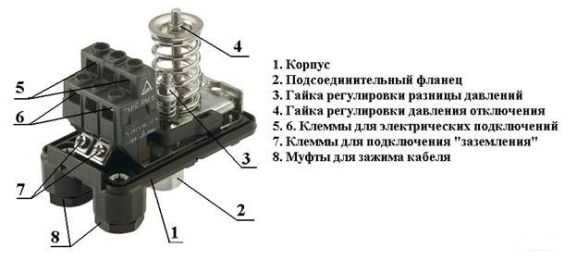

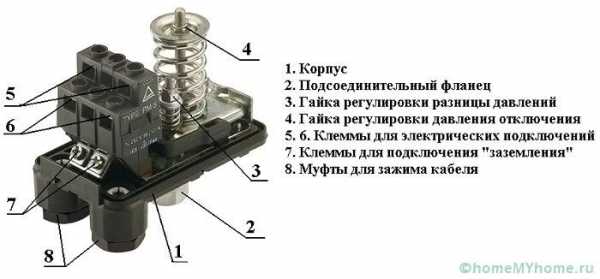

Первый предназначен для подключения проводников с электрическим током. Он представляет собой металлические клеммы с зажимными болтами. Они имеют свойство размыкаться и замыкаться в зависимости от того, в каком положении находится гидравлическая часть. Последняя в реле непосредственно взаимодействует с жидкостью, которая поступает от насоса. Она представляет собой две пружины и шток, который перемещает контактную часть. Благодаря пружинам и происходит регулировка давления до требуемого значения. На картинке ниже можно увидеть обозначение основных компонентов.

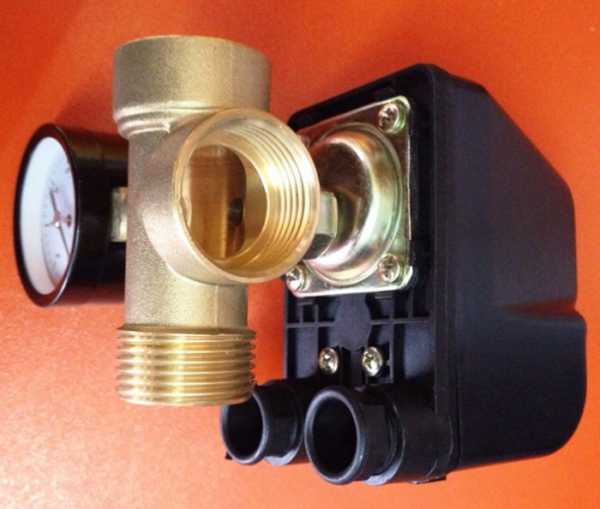

Накидная гайка под номером 7 подключается к пятерику. Через ее вход на пружинный блок воздействует давление воды. Как только оно падает ниже выставленного значения, происходит воздействие на клеммы, которые обозначены цифрой 2. Контакты замыкаются и на насос подается питание. После перекрытия смесителя или крана давление в системе начинает возрастать. Когда оно достигает верхней точки, тогда давление на пружину увеличивается, и она размыкает контакты.

Обратите внимание! Есть варианты реле, где вместо накидной гайки присутствует резьба, которая вкручивается в переходник. Любой вариант удобен, все зависит от переходника, который был приобретен для сборки системы.

В продаже доступны такие реле давления:

  • механические;
  • электронные;
  • со встроенным манометром;

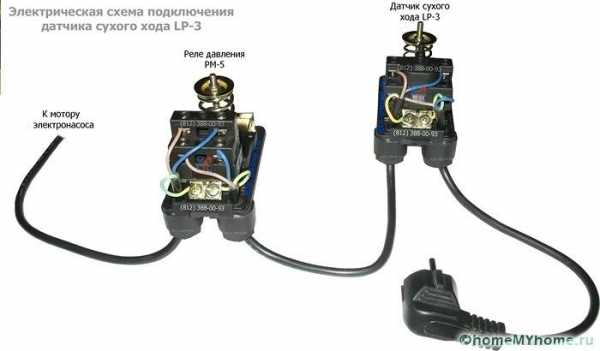

  • с датчиком сухого хода.

Механический вариант описывался выше. В электронных реле давления присутствуют дополнительные модули, которые замыкают или размыкают контакты. В электронных моделях может присутствовать электронный манометр с цифровым дисплеем, на котором даже в темном помещении легко увидеть показания. Некоторые механические модели также оснащаются стрелочным манометром. Датчик сухого хода предотвращает холостую работу насоса, если произошла разгерметизация подающей трубы, забилось заборное отверстие или упал уровень воды. Как только жидкость перестает поступать, контакты размыкаются и прекращается подача питания.

Подготовка гидроаккумулятора

Внутри металлического аккумулятора находится специальная резиновая рубашка или груша. Именно в нее и собирается вода после поступления от насоса. Корпус является герметичным, сделано это для того, чтобы внутри можно было поддерживать постоянное давление. Происходит это за счет того, что пространство за грушей заполнено воздухом. Сама же резиновая манжета препятствует выходу воздуха через отверстие для подключения. Требуемое давление нагнетается в бак через отверстие-золотник, которое спрятано с тыльной стороны под крышкой. Для закачки воздуха подойдет обычный велосипедный или автомобильный насос.

Обратите внимание! Важно правильно подобрать давление внутри бака. Если этого не сделать, тогда работа реле давления будет нарушена.

Перед подключением гидроаккумулятора необходимо соблюсти некоторые меры, чтобы все работало, как требуется. Бак уже должен быть с давлением воздуха, не следует накачивать его уже после подключения к системе. Если это не было учтено, тогда потребуется слить всю воду и накачать требуемое давление. Давление воздуха внутри бака должно быть меньше того, которое выставлено на включение реле давления или на большой пружине. Зазор между этими показателями должен составлять 10%. В случае когда реле еще не настроено, но уже производится сборка системы, тогда в гидроаккумулятор с заявленной емкостью в 25 литров следует закачать давление в 1,5 атмосферы. Максимальное значение может составлять 1,7 атмосферы. Если бак для системы планируется с емкостью от 50 до 100 литров, тогда этот показатель можно увеличить до 1,9 атмосферы.

Совет! Проверить значение давления воздуха можно с помощью манометра, который применяется для автомобильных шин.

Установка реле давления

Установка реле делится на три основных этапа:

  • монтаж;
  • подключение питания;
  • настройка давления.

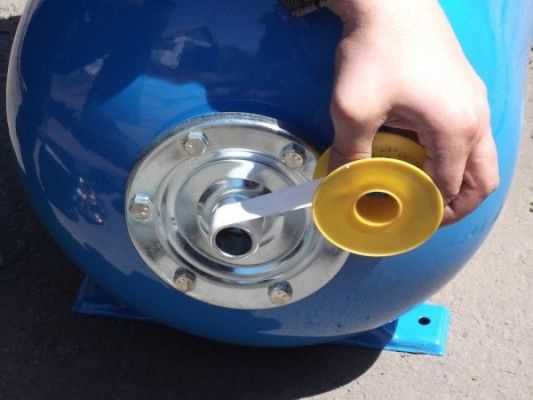

Монтаж реле производится одновременно со сборкой всей конструкции насосной станции. В этом отношении не должно возникнуть никаких сложностей. Если это накидная гайка, то должен присутствовать резиновый уплотнитель, который предотвратит протекание жидкости. Если реле идет со штуцером, тогда потребуется использование тефлоновой ленты или специального клея.

Электрическая часть для кого-то также может быть сложной. До того как подвести провод к реле, необходимо произвести небольшую подготовку. Хорошим тоном считается установка дифференциального автомата. Связан такой подход с тем, что цепь питания подводится к прибору, который установлен в систему водоснабжения. Если произойдет пробой, тогда может пострадать любой жилец дома. Дифференциальный автомат будет улавливать малейшие утечки и размыкать цепь питания. Вместо него, можно смонтировать УЗО и обычный автомат, но это выйдет гораздо дороже и не так эффективно. Сечение кабеля подбирается в зависимости от мощности насоса. Если она не превышает 5 кВт, тогда будет достаточно медного провода с сечением жилы в 2,5 мм2.

От счетчика проводник подключается к автомату, а уже из него идет к реле. Чтобы подключить реле, потребуется снять крышку, которая закрывает контакты. Чаще всего подвод проводов к реле осуществляется снизу устройства. Предусматривается два входа со специальными муфтами-уплотнителями. Перед вводом кабеля их необходимо ослабить. С одной стороны вводится питающий кабель от автомата, а через второе отверстие уходит кабель на насос. Под крышкой реле находится шесть контактов. Три из них предназначены для питающего кабеля, три другие – для насоса. Они могут быть обозначены тремя буквами L, N, E. Первый предназначен для подключения фазы, второй – ноль и третий оставлен для земли. Насос подключается таким же образом.

Совет! Болты на клеммах важно хорошо затянуть, чтобы из-за плохого контакта не происходило перегрева.

Регулировка давления

Последним этапом в процессе монтажа реле является выбор подходящего давления для функционирования. Для простых механических реле на заводе выставляется номинальное давление, которое подходит в большинстве случаев. Оно может составлять 2,9 атмосферы для верхнего срабатывания и 1,5 атмосферы для нижнего. Для некоторых систем требуется 2 атмосферы, поэтому заводского значения будет более, чем достаточно и его необходимо отрегулировать.

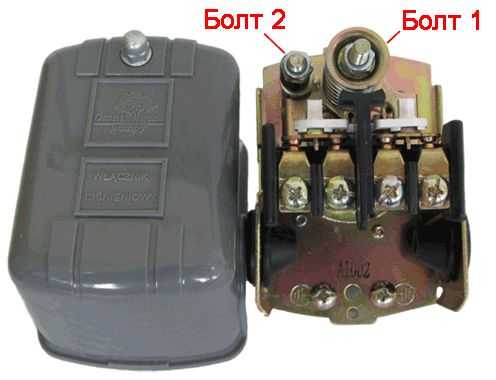

Сделать это можно с помощью гаек, о которых говорилось выше. Большая пружина отвечает за регулировку сразу верхнего и нижнего порога срабатывания. Маленькая предназначена для выставления зазора между этими двумя значениями. Если порог срабатывания необходимо увеличить, тогда пружину необходимо стянуть, а если уменьшить – растянуть. Полный оборот гайки позволяет сместить показания на 0,6 атмосферы. Это означает, что при закручивании гайки, порог срабатывания насоса будет увеличиваться, и он сможет развить больший напор для подъема жидкости на второй или третий этаж.

Определение необходимых параметров реле

Перед тем как приступить к регулировке давления, необходимо разобраться, какие показатели требуются для конкретного оборудования. Нижний порог определяется тем, какое давление присутствует внутри бака, о чем говорилось выше. Если в нем будет 1,5 атмосферы, тогда нижний порог срабатывания должен быть 1,6 – 1,7 атмосферы. Если соблюдать это правило, тогда не придется часто менять мембрану в баке. Этот параметр также определяется характеристиками насоса. На некоторых агрегатах указывается минимальное давление, при котором они способны нормально функционировать.

Верхний порог выставляется сразу, как задается нижний. Остается только указать разницу в значении давления между включением и выключением. Для этого понадобиться воздействовать на маленькую пружину. Верхний предел определяется:

  • максимальным давлением насоса;
  • максимальным давлением системы;
  • максимальным давлением реле.

Последний параметр для обычных реле находится в пределах 4 атмосфер и не может быть увеличен. Максимальное давление, которое способен дать насос может быть указано в характеристиках или его можно рассчитать по столбу, который способен поднять насос. Если прибор способен подать жидкость на 60 метров вверх, то это означает, что пределом для него будет 6 атмосфер. Но это в идеальных условиях, учитывать также стоит и горизонтальный участок проложенного трубопровода. Обычно в бытовой системе достаточно 2,5 – 3 атмосферы для нормального функционирования всех приборов. Чтобы добиться показателя давления при отключении в 3 атмосферы, необходимо сделать зазор между верхним и нижним в 1,5 атмосферы.

Настройка собранной системы

Настройку проще всего производить при полностью собранной системе. Важно правильно подобрать манометр, который будет выдавать точные значения. Если таковой имеется на реле, то его лучше продублировать, чтобы сравнить показания. Первым делом производится запуск системы и отслеживаются номинальные показания включения и выключения, которые покажет манометр. При необходимости внести коррективы система выключается и производится подкручивание гайки в большую или меньшую сторону.

Первым делом выставляется нижний порог, по которому будет происходить включение насоса. Если при последующем включении системы все устраивает, тогда можно перейти к верхнему порогу. Для этого воздействие оказывается на меньшую пружину, чтобы добиться требуемого разброса между давлениями. Когда показания манометра совпадают с желаемыми, тогда крышку реле можно установить на место. Не стоит слишком крутить гайки, т. к. это может привести к нарушению целостности системы. Видео о настройке реле можно посмотреть ниже.

Важно! Перед каждой регулировкой, необходимо полностью спускать давление воды.

Резюме

Как видно, произвести настройку реле можно без особых усилий даже тому, кто никогда этого не делал. Важно следовать шагам, которые определяют правильное подключение и подсоединение модуля. Лучше устанавливать такое реле, которое имеет защиту от попадания влаги, а также функцию сухого хода. Тогда его можно будет установить ближе к насосу и не переживать о выходе из строя сальников.

Отправить комментарий

2proraba.com

Регулировка реле давления для гидроаккумулятора: настройка

Когда давление в гидроаккумуляторе сильно снижается, то реле приводит в действие насос, соответственно оно и выключает оборудование при достижении критической отметки давления. В результате, даже маленький сбой в работе детали скажется на функциональности целой системы подачи воды в дом. К счастью, это не критично, и любой сбой можно будет устранить самостоятельно при помощи регулировки. Поэтому необходимо детально разобраться в особенностях процесса регулировки, подключения и стандартной настройки реле.





Конструкция



В большинстве случаев реле давления состоит из металлической основы, к которой внизу присоединяется крышка мембраны (она, в свою очередь, скрывает мембрану и поршень). Также на крышке есть быстросъемная гайка для соединения с переходником насосного оборудования, а в верхней части реле установлена контактная группа и клеммная колодка (для подключения насосной станции, заземления и т.д.), а также пара пружинных регуляторов. Все эти рабочие детали прикрываются сверху пластмассовой крышкой, она прикрепляется к винту крупного регулятора. Снять крышку при необходимости можно самостоятельно, для этого понадобиться лишь отвертка или гаечный ключ.





Разные модели реле давления могут отличаться между собой по форме, расположению деталей, размерам, но практически все они имеют вышеописанную конструкцию. Правда, некоторые производители оснащают свою продукцию еще и дополнительными деталями, такими, как рычаг защиты от «сухого хода» и т.д.





Принцип действия



В насосной станции есть гидроаккумулятор (герметичная емкость для жидкости), агрегат (насос вибрационного или центробежного типа), а также реле давление, которое регулирует работу этих частей.



Интересно, что принцип действия реле определяется схемой работы самой станции, которая складывается из нескольких этапов: включение насосного оборудования – заполнение емкости – выключение.  А вот когда именно необходимо запускать и останавливать насос, определяет реле давления.





При этом, процедура принятия решения о запуске или остановке насоса делается на основе мониторинга таких данных: минимальное и максимальное давление в системе. Также на действие реле влияют такие величины, как разница между самым низким и самым высоким давлением, а также максимально возможное давление в накопительной емкости.



Минимальный показатель давления в большинстве случаев равен 1,5 атмосферам. Это значит, что если показатель опустится ниже заявленных 1,5 атмосфер, то реле путем замыкания контактов включит насос и начнет прокачку жидкости.



Что касается максимального давления, то этот показатель редко находится выше 4 атмосфер. Это значит, что при достижении этой отметки, в реле происходит размыкание контактов, и насос перестает активно работать.





Из этих двух величин мы может получить третью – разницу между самым низким и самым высоким давлением, которая составляет 2,5 атмосферы. В процессе регулировки надо ориентироваться именно на этот показатель, настраивая желаемую разницу от минимального давления.



Максимальным показателем давления в накопительной емкости будет 5 атмосфер. Это значит, что если давление дойдет до этого показателя, то насосное оборудование отключится самостоятельно, независимо от разницы давления.



Проверка давления в гидроаккумуляторе



Самая первая регулировка элемента происходит еще на предприятии, где производят насосные станции. Поэтому все стандартные настройки в 1,5 атмосферы минимального давления и 2,5 атмосферы разницы также называют «заводскими». Собственно подключение реле давления к насосному оборудованию происходит на последнем этапе сборки системы. А пока агрегат купят, и он будет установлен в доме, пройдет еще немало времени, поэтому заводские настройки могут сбиться.



После приобретения насосной системы, нужно проверить показатель давления, который создан в баке компанией-производителем. В большинстве случаев эта характеристика находится на уровне 1,5 атмосфер, но надо учитывать, что при хранении на складе и при перевозке, часть воздуха могла утечь из накопительного бака.

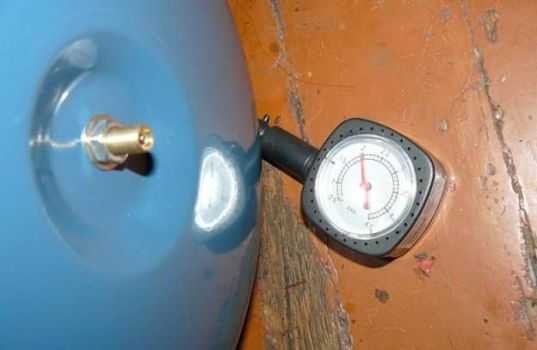

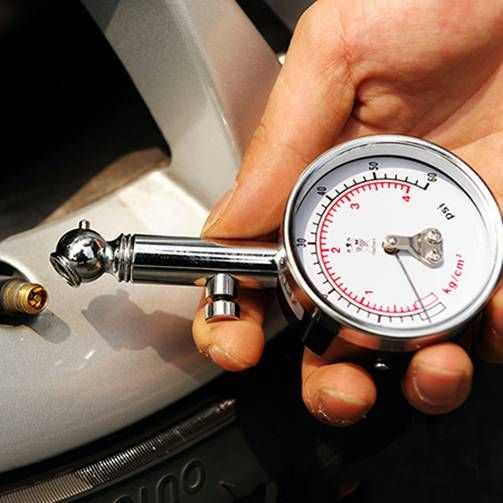

Специалисты для проверки этой характеристики советуют применять автомобильный манометр с детально градуированной шкалой, чтобы получить точный результат. В комплекте к насосному оборудованию производитель может давать пластиковый манометр, но такое устройство вряд-ли сможет точно определить характеристику давления в гидробаке. Есть еще один тип устройств – электронные манометры, но их работа часто зависит от уровня заряда и температуры воздуха. Учитывая еще то, что электронный вариант будет стоить немало и скоро сломается, то лучше все-таки взять обычный автомобильный манометр в стальном корпусе.





Специалисты советуют использовать механические устройства потому, что они являются более надежными и прочными, по сравнению с дорогими и не совсем точными электронными моделями, или пластиковыми аналогами из Поднебесной, которые быстро сломаются.





Для проверки давления в баке, вначале надо снять специальный колпачок, под которым располагается ниппель, потом подключить к нему манометр и замерить характеристику. Чем ниже показатель давления, тем больший запас жидкости в баке можно обустроить. Для нормального напора воды советуют держать давление в пределах 1,5 атмосфер. Некоторые специалисты утверждают, что и при 1 атмосфере можно с легкостью обеспечить все бытовые нужды в воде.



Если давление в системе высокое, то и насос будет работать чаще, и соответственно изнашиваться будет быстрее, но это позволит создать напор примерно такой же мощности, как и в городской системе подачи воды. Это очень полезно, и позволит установить душ с функцией гидромассажа или даже джакузи. Если же давление слишком низкое, то водные процедуры будут ограничиваться лишь принятием ванны, и то придется долго ждать наполнения чаши водой.





Стоит учитывать, что профессионалы не советуют слишком сильно перекачивать гидроаккумулятор или снижать давление до показателя ниже 1 атмосферы. Это чревато тем, что в емкости не будет достаточного запаса жидкости, или может даже повредится резиновая «груша».



Настройка реле давления



Перед тем, как совершать регулировку, надо демонтировать крышку, под ней будут видны две пружины с гайками: большой и малой. Если поворачивать большую гайку, то будет регулироваться показатель нижнего давления в системе (P). При повороте малой гайки, можно контролировать разницу давлений (ΔР). Показателем отсчета будет выступать расположение габаритной пружины, благодаря ей можно настроить предел минимальной характеристики давления.





Когда показатель давления внутри емкости достиг необходимого уровня, бак нужно соединить с системой и запустить в работу. Нужно понаблюдать за показателями водяного манометра. Стоит отметить, что в инструкции и других документах к насосному оборудованию прописаны характеристики рабочей и предельной характеристике давления, а также допустимый расход жидкости. Эти рекомендации не стоит превышать даже во время регулировки устрйоства. Если во время выполнения этих действий, механизм достинет эксплуатационного давления гидроаккумулятора или предельного значения насоса, то агрегат надо выключить ручным способом. О том что, достигнут уровень максимального напора, свидетельствует остановка повышения давления.





На самом деле, модели агрегатов для бытовых целей не обладают столь высокой мощностью, чтобы максимально закачать емкость. В большинстве случаев разница между настроенными характеристиками давления запуска и остановки составляет лишь 1-2 атмосферы, что создает безопасные и нормальные условия применения насосных систем.



При достижении нижнего давления до настроенного показателя, насос сразу же следует выключить. Далее настройка реле давления гидроаккумулятора происходит в несколько этапов:

  1. Осторожно прокручивается малая гайка (контроль разницы давления) до тех пор, пока система не включится.
  2. На следующем этапе надо открыть воду, чтобы механизм полностью освободился от жидкости.
  3. Когда реле нижнего давление начнет работать, это значит, что достигнут показатель нижнего давления. Стоит учитывать, что давление включения насосного оборудования должно быть на 0,1 – 0,3 атмосферы больше, чем показатель в пустом гидроаккумуляторе. Это исключит повреждения резиновой «груши».
  4. Далее надо откручивать большую гайку (контроль нижнего давления).
  5. На этом этапе насосное оборудование снова включается, оно должно работать до тех пор, пока давление не поднимется до необходимого показателя.
  6. В конце надо еще раз подстроить малую гайку, и процедура настройки гидроаккумулятора завершается.





Кроме совершения первичной регулировки при подключении реле к насосному оборудованию, специалисты советуют, время от времени проверять работу механизма и настраивать его. Как минимум раз в три месяца вам нужно будет полностью сливать жидкость из гидроаккумулятора, и проверять показатель давления. Корректировка проводится подкачкой (для увеличения) или стравливанием (для уменьшения).



Рекомендации по регулировке



Если вы решили своими руками настроить работу реле насосной системы, то нужно учитывать некоторые особенности механизма:

  1. Специалисты не советуют настраивать верхний показатель давления, который будет составлять больше 80% максимально допустимого давления для конкретной модели реле. Чтобы не допустить ошибок, надо ознакомиться с техничной документацией устройства, также этот показатель может быть указан на упаковке, обычно он составляет 5 – 5,5 атмосфер. Если в вашем жилье необходимо более высокое давление, то надо подобрать и соответствующее реле.





  1. Прежде, чем настраивать высший показатель давления при включении насосного оборудования, надо изучить его характеристики, и разобраться, сможет ли агрегат развить такой показатель. Когда насосная система не сможет справиться с такой задачей, то она будет действовать без перерыва, ведь не сможет обеспечить необходимое давление. Напор оборудования отмечают в метрах водяного столба и приблизительно единица по этому показателю равна 0,1 атмосфере. Также стоит учитывать и возможные гидравлические потери в механизме.
  2. При настройке давления в механизме, не стоит завинчивать гайки полностью, в таком случае реле просто перестанет срабатывать.



Показатель давления воздуха в гидроаккумуляторе



Данный показатель оказывает сильное влияние на работу насосного оборудования, но не контролирует регулировку реле. Оно в любой ситуации будет начинать работу при настроенном нижнем и верхнем показателе давления, и это не зависит от характеристик воздуха в емкости.



Если внутри бака не будет воздуха, то это потянет за собой его заполнение жидкостью. Учитывая то, что вода почти не сжимается, давление в механизме будет достигать «верхнего» показателя сразу же, и насос незамедлительно отключится при закрытии крана. Также и каждое включение точки водозабора будет моментально включать насос, ведь давление упадет до минимального показателя. Это значит, что система будет работать также, как она бы это делала без гидроа. Слишком низкий показатель давления воздуха потянет за собой растягивание мембраны, а при пониженном давлении бак не будет заполняться жидкостью достаточно, воздух ее полностью заменит.





Чтобы насосная система работала в оптимлаьном режиме, и мембрана не повредилась, рекомендуют устанавливать давление воздуха на 1/10 меньше, чем минимальный показатель нижнего давления. В такой ситуации емкость будет нормально заполняться жидкостью, и мембрана не пострадает от сильного растягивания. Насосное оборудование в таком случае будет начинать работу с интервалами, которые будут равны показателю разницы давлений.



Также надо учитывать, что проверка давления воздуха в гидроаккумуляторе насосной системы необходима при отсутствии давления воды. Это значит, что нужно открыть нижний кран механизма, и слить оттуда жидкость.



Если учитывать все советы специалистов, то никаких проблем настройка реле давления не принесет, а оборудование прослужит еще очень долго без необходимости в ремонте. Если же нет уверенности в своих силах, то лучше пригласить мастеров, они настроят систему за считанные минуты.



Видео



aqua-tehnik.ru

Реле давления для гидроаккумулятора: секреты установки и настройки

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Все составляющие элементы станции автономного водоснабжения должны работать согласованно. В этом случае будет обеспечена эффективность, предусмотренная производителем оборудования. Правильный монтаж и настройка реле давления для гидроаккумулятора также уменьшит негативные воздействия на технику. Это позволит без дополнительных затрат продлить ее срок службы. Собственные знания и навыки помогут лично выполнять рабочие операции, без обращения к услугам профильных сервисных предприятий.

Конструкция устройства для гидроаккумулятора

Содержание статьи

Гидроаккумулятор: устройство, принципы работы

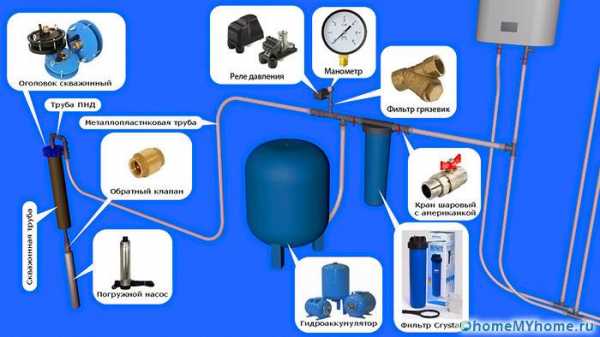

Для лучшего понимания функций отдельных элементов надо рассмотреть систему в целом.

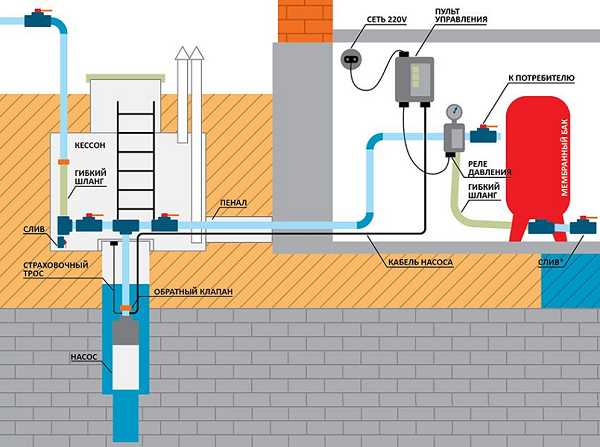

Индивидуальное водоснабжение загородного дома

Из колодца, или другого источника вода насосом подается в магистральный трубопровод. Чтобы исключить ее перемещение в противоположном направлении устанавливается предохранительный клапан. В нужных местах устанавливается запорная арматура. Ее используют для профилактических работ, настройки, замены вышедших из строя блоков.

Вода по трубопроводу поступает в специальную емкость, которая выполняет несколько функций:

  • накопление и хранение запаса жидкости;
  • создание нормального давления в участках трубопровода, подключенных к потребителям;
  • демпфирование перепадов напора при подсоединении местного водоснабжения к централизованным сетям.

Разнообразие накопительных баков

Основным рабочим элементом такой емкости является гибкая перегородка. Но первоначальное давление в самом баке создает насос. При соответствующем оснащении он управляется со специального пульта. Туда поступают данные с реле давления для гидроаккумулятора.

Выше приведена часть схемы класса «умный дом». Она подключается к общей системе управления. На практике часто используют более экономичные решения.

Здесь реле непосредственно управляет работой насоса

Чтобы успешно решать обозначенные задачи применяют следующие конструкции гидроаккумуляторов:

  • Прочный бак создают с элементами, которые пригодятся для прочного закрепления на горизонтальной, или вертикальной плоскости.
  • Металлические корпуса защищают специальными покрытиями от коррозии. Они рассчитаны на давление до 6 атм. и выше.
  • Внутри вставлена мембрана из резины.

Типовой гидроаккумулятор

  • Для регулировок и добавления и выпуска воздуха используют встроенный золотник. В большие емкости монтируют специальный клапан.
  • Чтобы повысить потребительские характеристики создают слой из эмали, керамики и других химически нейтральных составов внутри бака. Для систем с питьевой водой применяют совершенно безопасные сорта каучука.
Обратите внимание! Если приобретается гидроаккумулятор для системы отопления надо обратить внимание на пригодность модели к работе с жидкостями при повышенной температуре.

Для создания большого запаса воды устанавливают крупный накопитель

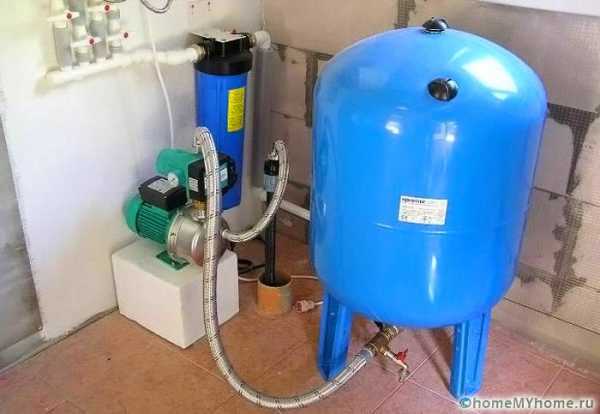

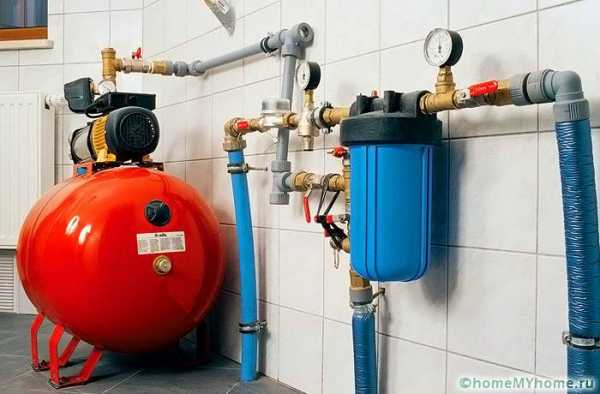

На этой картинке виден еще один важный элемент, проточный фильтр. Он предотвращает попадание механических загрязнений, повреждение реле и блокировку его приводных механизмов. Увеличенная емкость бака пригодится не только при большом ежедневном потреблении. Она уменьшит количество включений/выключений насоса, что окажет позитивное влияние на долговечность и надежность системы.

В стандартной методике расчета объема бака (ОБ) используют следующую формулу:

ОБ=16,5 х РВ/КВ х КД х 1/ДВК, где:

  • РВ – расход в литрах за одну минуту. Используют сумму всех потребностей, хозяйственных, для приготовления пищи, санитарно-гигиенических и других.
  • КВ – количество включений нагнетающего насоса за 60 мин. Рекомендуется подбирать параметры таки образом, чтобы число таких пусков не превышало 8-10 за соответствующий промежуток времени при максимальном потреблении.
  • КД – комплексный коэффициент давлений. Его рассчитывают по формуле Двк х Двык/(Двк – Двык). Здесь Двк и Двык – уровни максимального и минимального давления, по которым включается и выключается насос.
  • ДВК – это давление, которое образуется в части бака, где находится воздушный демпфер.

Чтобы не стеснять себя при круглогодичном проживании семье из трех человек достаточно бака емкостью 40-60 литров. Подобные советы дают профильные специалисты. В действительности лучше сделать более точный расчет при приведенной выше методике. Полученные результаты надо увеличить с учетом визитов гостей, иных ситуаций, сопровождающихся повышенным расходом воды. Подобный подход поможет приобрести гидроаккумулятор для водоснабжения, цена которого будет соответствовать техническим характеристикам и потребностям будущих пользователей.

При размещении бака в максимально высокой точке строения будет использована сила земного тяготения. Но надо учитывать, что помещение надо надежно защитить от неблагоприятных внешних воздействий. В нем поддерживают круглый год температуру выше 0°С.

Монтаж системы в помещении котельной

Необходимо помнить об увеличении механических нагрузок. Крупный бак с водой весит много, поэтому иногда требуется дополнительное усиление силового каркаса строения. По перечисленным причинам большие емкости часто устанавливают в цокольном этаже.

Для сравнительно небольших потребностей подойдет компактный комплект

Статья по теме:

Как установить реле давления для гидроаккумулятора

Перед выполнением рабочих операций необходимо уточнить общие требования. Чтобы система водоснабжения функционировала в оптимальном режиме разницу давлений для включения и выключения насоса устанавливают в границах диапазона от 0,9 до 1,8 атм. Превышение его увеличит расход электроэнергии.

Чтобы вычислить, какое давление должно быть в гидроаккумуляторе (ДГА), используйте формулу ДГА = (В+6,5)/10, где:

  • В – высота. Это расстояние берут от центральной оси бака до самой верней точки, в которой выполняется отбор воды.
  • 6,5 – этот цифровой коэффициент учитывает высоту конкретного строения. Для примера взят типовой коттедж (2 этажа).

В некоторых моделях крупных баков есть встроенные манометры

Обратите внимание! При отсутствии штатного оснащения понадобится соответствующий измерительный прибор.

Процесс подключения реле давления к гидроаккумулятору

Для изучения в этой статье рассмотрено механическое реле давления для гидроаккумулятора. Эта конструкция повторяется в модификациях разных производителей, со сравнительно небольшими изменениями.

Типовое реле для управления насосом системы водоснабжения

Это изделие подсоединяют к системе водоснабжения в собранном виде. Для размещения в удобном месте можно применять гибкие трубки, рассчитанные на соответствующие уровни давления. При необходимости используют переходные фитинги. По завершении монтажа проверяют экспериментально герметичность резьбовых соединений.

При подсоединении реле используется лен или фум-лента

Электрическое подключение допустимо выполнять непосредственно в цепи питания насоса. Применяют провода, рассчитанные на соответствующие мощности. Чтобы исключить ошибки рекомендуется использовать изделия с цветовой оплеткой. Стандарт «земли» – сочетание желтого и зеленого. Электродвигатель подключается к сети 220 V через автомат, обеспечивающий быстрое отключение при возникновении короткого замыкания.

Схема подключения устройства

Все электромонтажные работы выполняют при отключенном напряжении. Следует исключить случайную подачу напряжения и в процессе регулировки реле давления для гидроаккумулятора.

Схема подключения при использовании датчика сухого хода

Настройка реле давления гидроаккумулятора

Используйте следующий алгоритм:

  • Отключите насос и удалите воду.
  • Включите оборудование и повышайте давление, с последующим сливом жидкости. Запишите уровни включения/выключения электромотора.
  • Увеличивают порог, при котором напряжение подается на двигатель, гайкой на крупной пружине (зажимают ее).

1 — настройка величины давления; 2 — настройка дифференциала

  • Уровень размыкания контактов реле регулируют высотой маленькой пружины.

На некоторых моделях можно настроить верхний и нижний предел уставки

Чтобы узнать, как настроить электронное реле давления гидроаккумулятора, изучите инструкции соответствующего производителя.

Электронное устройство

Заключение

При использовании на практике сведений из этой статьи не забывайте о комплексном подходе. Система водоснабжения качественно выполняет свои функции, если все составляющие приобретены, установлены и настроены правильно.

Видео: настройка реле давления



Загрузка…

homemyhome.ru

Реле давления для гидроаккумулятора: как правильно установить и настроить

x

Check Also

Три конструктивных способа сделать гамак для дачи Давайте воспользуемся сезонной возможностью наслаждаться ароматами сада в теплое время года. Ведь здорово нежиться в гамаке на даче все лето, укрывшись от горячих солнечных лучей под тенью густой листвы, не спеша потягивая коктейль.

Ремонт мебели своими руками Повреждение домашней мебели происходит довольно часто и по разным причинам. К примеру, если она находится недалеко от нагревательных либо отопительных приборов, если в комнате недостаток влажности воздуха либо повышенная температура – мебель способна попросту расклеиться, а шпон на ней будет отслаиваться или пузыриться.

Выбор мебели для современной кухни Для такого многофункционального помещения, как кухня выбор мебели является крайне важной и ответственной задачей. От того, насколько практична, удобна и проста в уходе будет меблировка кухонного пространства, будет зависеть и уровень комфорта пребывания в этом помещении для вас и ваших домочадцев.

Кухня цвета венге – роскошь для консерваторов Название «венге» происходит от наименования африканской древесины – одного из самых ценных и дорогих материалов в мире.

Как правильно делать соединения проводов Правильно сделанные соединения это один из китов, на которых держится долгая и качественная служба электропроводки. Что же надо знать для того, чтобы сделанная вами проводка гарантированно прослужила долгие годы.

Беседки для дачи: изобилие вариантов дизайна на фото Беседка – важный элемент ландшафтного дизайна. Владельцы домов на земле или дач стремятся к тому, чтобы на участке красовалась беседка для приятного времяпрепровождения в кругу семьи или друзей за чашечкой кофе, а возможно и чего покрепче… В данном вопросе имеется огромное количество вариаций.

Как сделать цветок – бант из ленты своими руками Цветы всегда украшали нашу жизнь, они вдохновляют нас и будят в нашем сознании самые прекрасные чувства. И неважно живой это цветок или искусственный, ведь они всегда прекрасны.

Современный дизайн коттеджа в Мюнхене Представляем вашему вниманию дизайн-проект одного немецкого дома, оформленного в современном стиле. Если вам нравится использование офисных дизайнерских идей в рамках частных апартаментов, но вы не знаете как интерпретировать современную стилистику в оформлении собственного жилища, не потеряв индивидуальности интерьера и сохранив уютную обстановку, то эта фото-экскурсия сможет стать вдохновением для вас.

Ковролин или ковер Ковер и ковролин. Казалось бы, два этих слова означают разные покрытия. Но, в действительности, это одно и то же, за исключением нескольких различий.

Необычный дизайн деревянного дачного домика Предлагаем вашему вниманию дизайн одного дачного домика, особенность которого состоит в том, что вся отделка внутренних помещений выполнена из дерева, как впрочем, и большая часть меблировки, предметов декора и аксессуаров интерьера.

Малярная кисть: виды, уход и подготовка Очень часто, при окраске поверхности, используют малярную кисть. При правильном использовании и уходе с помощью кисти можно легко получить ровную, без разводов поверхность.

Правила сочетания серого цвета Построение интерьера в сером цвете является одной из самых трудных, но интересных задач. Конечно, все остальные цвета тоже имеют свои нюансы, но серый чересчур чувствителен к цветам, которые находятся с ним рядом.

Уютный интерьер небольшого датского домика Приглашаем вас на небольшую экскурсию по внутренним помещениям одного датского домика, оформленного в миксе скандинавского стиля с элементами эклектики.

Отделка квартиры декоративным камнем Использование камня в дизайне интерьера уже давно не диковинка. Такая отделка пришлась по душе большинству дизайнерам, которые высоко оценили достоинства натурального материала.

Чехлы на стулья: красивые идеи на фото и оригинальный мастер-класс Когда дизайнеры говорят «поиграть с текстилем», чаще всего подразумевают замену штор или декоративных подушек на диван.

Виды ремонта квартир Ведь каждый согласится, что зайти в квартиру с авторским ремонтом, куда приятнее нежели туда где ремонт не делался со времён войны… Штукатурка крошится, побелка сыпется на голову и розетки искрят — вот чего хочется меньше всего когда приходишь домой уставший.

vizada.ru

регулировка гидроаккумулятора насосной станции, настройка своими руками

Реле давления воды — важная составляющая системы водоснабженияУстройство систем водоснабжения, не простой процесс, и осуществлять его своими руками не так просто, как может показаться на первый взгляд. При обустройстве, нужна установка насоса, а также реле давления воды, что позволит регулировать процесс подачи жидкости по трубам дома. Регулировка насосной станции важно, и это небольшой агрегат, который способствует включению насоса при понижении давления в системе, и отключению при достижении до максимального уровня.

Содержание:

    • Назначение реле давления
    • Устройство реле давления воды
    • Тонкости регулировки реле давления воды для насоса
    • Этапы регулировки реле давления насосной станции
    • Работа реле давления для гидроаккумулятора
    • Регулировка реле давления и определение порогов срабатывания установки
    • Регулировка реле давления насосной станции (видео)
    • Примеры реле давления (фото)

Назначение реле давления

Для того чтобы была правильная работа водяной насосной станции (безбашенки), требуется установка и настройка гидроаккумулятора, а также реле, например, РДМ Type PM5 с насосом Вихрь. Даже если устанавливается самодельное оборудование для системы водоснабжения дома на даче, требуется многое.

Качественную работу водяной станции обеспечивают правильно настроенный гидроаккумулятор и реле давления

А именно:

  • Точный просчет всех параметров;
  • Учет особенностей подачи воды;
  • Грамотный и профессиональный подход.

Эти 2 агрегата нужно подсоединить к насосу, причем реле должно располагаться посередине и ближе к гидроаккумулятору. Существуют модели реле, которые можно монтировать непосредственно на поверхность корпуса насоса, даже к погружному типу. Установка системы водоснабжения должна быть правильной, и потому стоит перед ее сборкой ознакомиться с принципом работы каждого составляющего.

Гидроаккумулятором называют емкость, внутри которой установлена эластичная груша и мембрана, делящие ее пополам.

В груше расположен воздух с конкретным давлением, а в мембране вода. То, какое давление установлено в груше и то, сколько воды поступает в мембрану, напрямую зависит от количества накаченного воздуха. Чем его будет больше, тем выше поднимется давление в системе. Как правило, в полость емкости закачивается только половина воды. Например, если в гидробаке может по данным от производителя поместиться 100 л, то там будет находиться 40-50 л. Оптимальное давление в системе водоснабжения, особенно при подключении к бытовым приборам – это 1,4 атм -2,8 атм, а чтобы оно поддерживалось в таком состоянии, должно быть установлено такое устройство, как контроллер или реле.

Устройство реле давления воды

Гидравлическая часть расположена с тыльной стороны на гидрореле, причем выпуск может быть с резьбой наружного вида или гайкой-американкой. Второй вариант считается более удобным, так как он позволяет провести более легкий монтаж.

Изучив внимательно устройство, можно установить реле давления воды наиболее удобным способом

В первом случае потребуется подыскать специальные переходники с накидной гайкой определенного размера.

Можно осуществить накручивание изделия и на резьбу, что подходит не всегда. Разъемы электрической части расположены с тыльной стороны корпуса, а клеммная колодка для подключения проводов установлена под полостью крышки.

Гидрорегулятор разделен на 3части.

  • Электрическую;
  • Механическую;
  • Гидравлическую.

К первой относят группу контактов, которые замыкаются и размыкаются, что требуется для подключения и отключения насоса. К гидравлической части относится мембрана, оказывающая воздействие на основании из металла и пружину, малого и большого вида, посредством чего регулируется давление внутри насоса, а также осуществляется включение или отключение.

Тонкости регулировки реле давления воды для насоса

Чтобы установить конкретное значение на уровне давления, требуется правильно отрегулировать устройство контроля. Для этого потребуется провести ряд действий. Наполнить бак до того момента, пока манометр не покажет максимальное значение.

Отрегулированное реле давления воды позволяет системе водоснабжения работать равномерно

Далее:

  1. Выключается станция.
  2. Открывается корпус реле.
  3. Нужно постепенное откручивание гайки маленького размера до срабатывания внутреннего механизма.
  4. Вращение проводится по часовой стрелке, что способствует повышению уровня давления.
  5. Если крутить против, то оно уменьшается.
  6. Для установления минимального значения, требуется постепенное сливание воды, за счет открытия крана.

При достижении манометра определенного уровня, спуск воды останавливается. Чтобы регулировать нижний показатель давления, проводится вращение большой гайки точно также до срабатывания контакта. Принцип работы устройства прост, так как, установив небольшой диапазон среди верхней и нижней границы, будет проводиться достаточное подкачивание воды насосной станцией, за счет создания постоянного среднего уровня показателя. Работает система равномерно, что позволяет получить оптимальный напор воды для комфортного пользования.

Этапы регулировки реле давления насосной станции

Чтобы настроить работу насосной станции, проверяется схема подключения на соответствие норме, для чего может использоваться инструкция от производителя. Также нужно поставить надежный манометр, способный выдать точные показатели. Он устанавливается в систему водоснабжения на небольшом расстоянии от реле. Чтобы регулировать реле потребуется подкрутить 2 пружины, а именно большую и маленькую. Специалисты рекомендуют обращаться к профессионалам, чтобы подключить и проверить работоспособность устройства.

Качественный манометр, установленный недалеко от реле давления воды, сможет давать точные показания

Это позволит:

  • Быть уверенными в исправности;
  • Получить гарантию качества;
  • При возникновении проблем, получить бесплатное обслуживание.

Автоматический регулятор давления не требует вмешательства и срабатывает, то есть включается и выключается, при необходимости. Стоит заметить, что не рекомендуется устанавливать электронное устройство для регулирования подачи воды, так как при понижении электрического напряжения, накачать воду быстро не получится. Есть еще ряд моментов, с которыми стоит ознакомиться, прежде чем провести процесс погружения насоса в скважину и подключения реле управления давлением. Не все модели позволяют проводить изменение дельты, а потому, при приобретении, нужно обратить внимание на данный момент.

Реле может быть покрыто влагонепроницаемым и пыленепроницаемым корпусом, что позволяет установить изделие непосредственно на поверхность насоса, при наличии подходящего выхода.

На скважинный насос можно установить реле с холостым ходом, которое имеет отдельный корпус, однако есть модели регулятора комбинированного вида. Защита холостого хода нужна для исключения поломки насоса при отсутствии воды в скважине. Такое устройство подойдет лучше всего к глубинному насосу.

Работа реле давления для гидроаккумулятора

В любом насосе давление регулируемое, и требуется установка максимального и минимального параметра в полости бака-аккумулятора, если речь идет о гидроаккумуляторе. Именно таким образом реле отключает и включает работу агрегата.

Реле давления включает и выключает гидроаккумулятор

Увеличить давление гидрофора или понизить можно, в зависимости от:

  • Объема расходуемой жидкости;
  • Частоты потреблений;
  • Мощности насосной установки.

Что касается характеристик насоса, то с ними можно ознакомиться в инструкции по эксплуатации или техническом паспорте. Стандартным значением, за счет которого выбирается рабочее состояние реле, считается 1,0-5,0 атм. Регулируемое механическое реле или любое другое имеет стартовое давление в 1,5 атм, а диапазон функционирования двигателя в насосе составляет 2,5 атм.

Максимальным давлением, при котором срабатывает пусковое устройство реле и отключается насос, является 5 атм.

Если при эксплуатации или установке были сбиты параметры настройки, то нужно самостоятельно поднять верхнюю грань до определенного уровня, а также выбрать уровень низкого давления. Для этого, как уже было отмечено ранее, потребуется манометр. Установка контрольно-измерительного прибора проводится на коллектор в гидроаккумуляторе, а коррекция проводится по показаниям на манометре после отключения насоса. Создание перепадов давления осуществляется за счет открытия крана в той точке отбора воды, которая расположена ближе всего к гидроаккумулятору.

Чтобы настроить прессконтроль давления на гидроаккумуляторе, нужно присутствие непосредственно самого давления и не требуется отключения насоса от сети электричества. За счет насоса, заполняется полость накопительной емкости и поднимется давление в системе водоснабжения. Как только срабатывает контроллер и отключается работа двигателя, снимается пластиковая крышка на корпусе и требуется ослабление степени натяжения на малом пружинном механизме.

Регулировка реле давления и определение порогов срабатывания установки

Реле – это автомат или, другими словами, устройство блокирующее клапан, который создает процесс подачи воды. У насоса есть 2 порога включения – нижний и верхний. Каждый из них зависит от давления в той части гидроаккумулятора, где присутствует воздух. Минимальным давлением считается уровень в 0,1-0,2 атм и выше.

Изучив технические характеристики и эксплатуционные свойства модели насоса, можно грамотно отрегулировать реле давления воды для качественной работы системы

Если внутри емкости будет давление в 1,4 атм, то порогом отключения станет 1,6 атм. Такие параметры считаются оптимальными для работы автоматики.

Следует обязательно брать в учет параметры насоса, у которого также есть 2 значения в виде нижнего и верхнего порога. Основываясь на ряде показателей, и проводится выбор порогов. Стоит заметить, что выбор верхнего порога, при котором отключается насос, осуществляется автоматически. Реле изначально с завода имеет определенную дельту разности, настроенную при изготовлении. В целом, эта разница составляет 1,4-1,6 атм. Другими словами, если было вручную выставлено отключение при 1,6 атм, то происходит автоматическое выставление верхнего порога отключения в 3,0 атм.

Если система подачи водоснабжения подключена к большому количеству точек водоразбора, то можно добавить к верхнему порогу несколько атмосфер для предельно допустимого значения, но с соблюдением ряда ограничений

А именно:

  1. Учитываются параметры контроллера.
  2. Все модели имеют определенные технические характеристики и эксплуатационные свойства.
  3. Как правило, верхняя граница давления в насосе установлена от производителя и отключаться насос должен до ее достижения в среднем за 0,2-0,4 атм.
  4. Если верхним порогом является 3,8 атм, то отключаться он будет при достижении 3,6 атм.

Для длительной и исправной работы насоса, лучше всего делать разницу между порогами как можно больше, так как постоянные перегрузки негативно сказываются на эксплуатации. Особенность реле в том, что не требуется его чистить, а значит, не нужна разборка, а если происходит слабое накачивание воды, то нужно обратить внимание на работу и почистить насос.

Регулировка реле давления насосной станции (видео)

Стоит заметить, что если проводить работу по подключению и регулированию реле максимально тщательно и без нарушения рекомендаций и от производителя и выше представленных данных, то можно осуществить все быстро и без проблем. Если нет ни желания, ни минимальных навыков работы с такими установками, то лучше доверить процесс профессионалу.

Примеры реле давления (фото)

thewalls.ru

Реле давления для гидроаккумулятора, автоматика для насоса: правильная настройка

Канализация и водопровод считаются важной составляющей комфортного проживания в квартире, частном доме или на даче.

Регулировка реле давления осуществляется путём вращения регулировочного винта в ту или иную сторону

Для повышения уровня комфорта многие домовладельцы устанавливают в жилом помещении специальные насосы. Такие устройства обеспечивают должным напором воды весь дом. По прошествии несколько лет заводские установки сбиваются, поэтому возникает необходимость в проведении такой процедуры как регулировка реле давления для гидроаккумулятора.

В подобной ситуации владельцу жилого помещения нужно знать, как делается регулировка реле давления для гидроаккумулятора — как грамотно подключить и настроить реле давления исходя из того, какая водопроводная система установлена в доме.

Перед вводом в строй насоса следует разобраться в том, как происходит настройка гидроаккумулятора водоснабжения — как накачать воздух в гидроаккумулятор и отрегулировать реле давления.


Обзор основных понятий

Реле насосного аппарата в автоматическом режиме включает и отключает устройство, которое подаёт давление в гидроаккумулятор.

В подобной ситуации пользуются такими показателями:

  1. давлением включения, которое равно 1,5 бар. В этом случае контакты реле замыкают, включают устройство и гидробак заполняют водой;
  2. давлением выключения, которое равно 3 бар. В подобном случае размыкают контакты реле и выключают насосной аппарат;
  3. перепадом давления считается разницей между предыдущими 2 показателями;
  4. предельным давлением выключения, которое равно 5 бар. В подобной ситуации специалисты отключают насосное устройство.

Новый прибор из коробки

Гидроаккумулятор с реле давления считается баком, обладающий ёмкостью из резины — «грушей». Регулировка гидроаккумулятора заключается в том, что в эту «грушу» через ниппель от автомобиля запускают много воздуха. В подобной ситуации повышают в «груше» и выталкивают воду из бака гидроаккумулятора в водопровод.

Также для обеспечения нормального функционирования водопровода используется автоматика для насосов водоснабжения без гидроаккумулятора. Подобная автоматика для насоса настраивает работу насосного аппарата таким образом, что он начинает работать не в ручном, а в автоматическом режиме — без использования «груш» и иного присутствия человека.


Проверка давления в гидроаккумуляторе

При измерении давления в насосном аппарате пользуются автомобильным или электронным манометром.

Для того чтобы определить давление гидроаккумулятора в насосном аппарате, надо отвернуть колпак, под которым установлен ниппель, присоединить к нему манометр и зафиксировать полученное значение. Если такой параметр оказался мал, то в него можно залить большое количество воды.

Для обеспечения мощного водяного напора давление воздуха должно быть равно как минимум 1 атм. В подобной ситуации можно обеспечить бытовые нужды небольших домов.

При большом напоре воды насосное устройство включается чаще, в результате чего уменьшается срок службы насоса. В то же время напор воды в водопроводе на даче остаётся таким же, как и в городе. В подобной ситуации можно принимать ванну с гидромассажем.

При маленьком напоре воды износ насосного аппарата становится меньше однако, в этом случае владелец квартиры квартиры может принять только обычную ванну с горячей водой, а не джакузи.

Инженеры не рекомендуют уменьшать давление до 1 атм. Ведь при его снижении может быть повреждена «груша». В подобной ситуации понадобится замена «груши» в гидроаккумуляторе — повреждённой на работающую.


Как правильно настроить реле

До начала настройки реле с него снимают крышку. Под внешней крышкой реле установлено 2 пружинки с крупной и маленькой гайками.

Настройка давления в системе водоснабжения

При вращении крупной гайки настраивают нижнее давление в гидроаккумуляторе насосной станции. При вращении маленькой гайки определяют перепад давления.

В подобной ситуации с помощью крупной пружинки устанавливают предельную величину нижнего давления.

Далее, гидробак подключают к системе, включают и снимают показания с манометра.

В техдокументации каждой насосной станции отражены как рабочие и предельные значения давления, так и допустимые пределы расхода воды.

К счастью, насосные аппараты, которые применяют в быту, не являются мощными. В подобной ситуации закачать бак до самого верху не получится. Перепад давления должен быть равен 1–2 атм, что обеспечивает стабильную работу техники.

После установки на насосе нужного нижнего давления (по водяному манометру), насос отключают.

Затем регулировку реле делают следующим образом:

  • сначала поворачивают маленькую гайку до того момента, пока устройство не заработает;
  • потом включают воду, чтобы она вытекла из системы.
  • затем при включении реле устанавливают нижнее давление.

Давление включения насосного устройства на 0,2–0,3 атм. выше напора бака гидроаккумулятора, в котором нет воды. Это предохраняет «грушу» от различных дефектов;

  • далее, поворачивают крупную гайку и настраивают максимальную величину напора воздуха;
  • затем насосной аппарат вводят в строй и ждут, пока напор воздуха в «груше» достигнет необходимого значения;
  • потом поворачивают маленькую гайку, после чего успешно завершается настройка гидроаккумулятора.

Кроме присоединения реле к насосному аппарату и его настройки, владелец дачного участка или частного дома должен несколько раз в год проверять работоспособность насоса и менять его параметры.

Каждый домовладелец может с легкостью настроить реле и выполнить все вышеперерчисленные операции – это не займёт много времени. В подобной ситуации, хозяин дома 1 раз в год должен проверять работу всей водопроводной системы.

ПОСМОТРЕТЬ ВИДЕО

Кроме того, как минимум 1 раз в 3 месяца хозяин дома должен сливать воду из бака гидроаккумулятора и проверять показатели напора воздуха в нём, закачивая нужное количество или убирая лишний воздух.

В итоге бережное отношение к водопроводной системе окупится продолжительной и бесперебойной работой всего домашнего или дачного водопровода.

trubexpert.ru

РубрикаРазное

Добавить комментарий
