Реле давления не отключает насос – Реле давления воды не отключает насос

клапан давления и реле давления воды

Воду, откачанную из скважины погружной помпой, часто используют не только для хозяйственных нужд, но и в быту для организации водоснабжения дома. При этом система подключения насоса существенно усложняется, процесс автоматизируется при помощи дополнительных элементов: реле, гидроаккумулятора, фильтров очистки и т.п. После монтажа система должна работать в автоматическом режиме, но если не отключается скважинный насос, придется непрерывно поливать огород, принимать душ, заниматься влажной уборкой дома или попытаться найти причину и сделать ремонт.

Содержание статьи:

Схема подключения скважинного насоса

Чтобы определить, почему не отключается насос, рассмотрим его типовую схему подключения. Это поможет выявить узел или блок, в котором следует искать причину неисправности.

Рис. 1 Схема подключения скважинного насоса для подачи воды в дом

Основными составляющими схемы подключения скважинного насоса для водоснабжения в доме являются следующие узлы.

Защитное реле сухого хода

Реле отслеживает давление в водопроводной системе — как только оно становится меньше определенной величины, мембрана внутри прекращает прижимать контакты и они размыкаются. Погружные насосы отключаются от питания при уменьшении давления в водопроводе от 0,1 до 0,6 атм. (может регулироваться). Такая ситуация возникает при отсутствии воды в системе или ее очень малом количестве (засорение фильтра, понижение уровня воды).

Гидроаккумулятор (расширительный бак)

Рис.2 Внешний вид и устройство гидроаккумулятора

Важнейшая часть любой системы подачи воды, дает возможность поддерживать в ней постоянное давление. Устройство собрано в виде бака с резиновой мембраной внутри, при нормальной работе бак наполняется водой и мембрана растягивается. При кратковременном пропадании воды, перепадах напора, мембрана сжимается и выталкивает жидкость из накопительного бака в систему, поддерживая в ней постоянное давление. Если бы накопительный бак отсутствовал, то при любых кратковременных изменениях давления срабатывало реле давления, это давало бы импульсные включения и отключения источника питания, заставляя соответственно отключаться или включаться насос, приводя его к преждевременному выходу из строя.

Реле давления

Рис. 3 Реле давления

Реле — основной элемент в системе скважинного водоснабжения, обеспечивающий автоматическое управление забором воды. При недостаточном давлении в водопроводе контакты реле замкнуты, на электронасос подается напряжение питания, происходит забор воды. Когда использование воды приостанавливается, заполняется гидроаккумулятор и повышается давление в водопроводе — мембрана внутри реле давит на контакты и они размыкаются, заставляя выключаться насос. Однокамерные реле низкого давления служат для работы в водозаборных системах, использующих насосы мощностью до 3 кВт., их порог срабатывания 1, 2 — 1,6 атм., регулируется при помощи двух зажимных винтов (один определяет верхнюю границу, второй – диапазон срабатывания).

Дополнительные элементы системы водоснабжения

Оголовок. Очень удобное приспособление, устанавливается поверх трубы, если помпа работает в скважине. Через него пропускается труба с помпой и подвесной системой, он предохраняет скважину от попадания посторонних предметов. Если бурение скважины выполнялось на дне колодца, оголовок можно использовать для штанговых систем установки помпы на заданной глубине.

Манометр. Встраивается во все водопроводные системы, использующие скважинные насосы, позволяет не только отслеживать давление, но и служит для выставления порога срабатывания защитных реле.

Обратный клапан. Мембрана, которая устанавливается сразу на выходе погружного насоса перед подключением к водопроводу — препятствует обратному току жидкости из системы в скважину.

Фильтр. Проточный фильтр тонкой очистки со сменными картриджами при использовании воды для бытовых нужд фильтр является обязательным элементом

Для запуска некоторых видов двигателей питание осуществляется через конденсаторную коробку, входящую в комплект устройства и расположенную на шнуре питания насоса (насосы Маркус, Джамбо, Водолей). Иногда блок управления запуском помпы включает магнитный пускатель — он производит плавный запуск и остановку помпы, увеличивая тем самым срок его службы.

Дополнительно система подключения скважинного насоса может состоять из элементов, отвечающих за безопасность двигателя насоса: поплавковые или электронные датчики уровня воды, потоковые датчики, реагирующие на скорость движения воды в трубах.

Почему не отключается скважинный насос

Из схемы работы скважинного насоса становятся понятны основные причины его непрерывной работы.

Рис.4 Внешний вид системы скважинного водоснабжения

1. Реле давления. При наличии избыточного давления в системе, необходимо, чтобы реле отключалось — его контакты должны размыкаться, это может не произойти в случае их спайки с контактной группой при прохождении большого тока, неисправности механических частей самого реле. Ремонт можно провести, заменив неисправное реле.
2. Засоры. Вторая причина — засорение водопроводной системы. В этом случае на насос будет поступать напряжение питания через реле давления, а небольшое количество воды не позволит сработать реле защиты от сухого хода, отключающего насос для воды от источника питания, ремонт потребует очистку водопровода.
3. Утечка. Причиной понижения давления в водопроводе, при которой помпа не отключается, довольно часто является утечка воды. Это может произойти в любом месте водопровода: на стыках труб, в многочисленных местах соединений после пайки, в гидродробаке.
4. Перепады напряжения в сети. Нестабильность напряжения довольно часто приводит к неисправностям в работе системы электропитания, нарушая цикл работы: не включается или не выключается насос.
5. Гидробак. При разгерметизации специального клапана гидробака, предназначенного для стравливания воздуха из системы, будет происходить постоянный подсос воздуха. Это дает давление, отличающееся нестабильностью, помпа отключится или будет непрерывно работать длительное время. Утечка воздуха может произойти и в самом баке из-за разгерметизации сварных швов других или мест его корпуса, в ниппельном устройстве подкачки воздуха (может потребоваться ремонт со сваркой). Иногда мембрана внутри расширительного бака лопается, вода заполняет весь объем бака и насосная система начинает работать в импульсном режиме.

Причин, почему не отключаются насосы, довольно много и в большинстве случаев их можно установить при помощи данных встроенного манометра. Если давление в системе дает норму, а глубинный насос не выключается, с большой вероятностью потребуется ремонт реле давления: причину следует искать в настройках или поломке его механической части. При постоянно пониженном давлении возможна утечка воды или засорение системы, в случае перепадов давления воды для насоса с его периодическим отключением или длительным временем непрерывной работы, неисправность следует искать в гидроаккумуляторе.

Советуем почитать: Датчики уровня воды для управления насосом

Возможно вам также будет интересно почитать:

Пользуясь сайтом oBurenie.ru вы автоматически соглашаетесь с политикой конфиденциальности для использования любых доступных средств коммуникации таких как: комментарии, чат, форма обратной связи и т.д.

oburenie.ru

Почему не отключается насосная станция после набора давления

Почему не отключается насосная станция

Почему не отключается насосная станция

При организации автономного водоснабжения в частном доме или на даче особое внимание уделяется насосным устройствам. Для полноценной работы водопровода необходимо не просто насосное устройство. Лучше всего организовывать водоснабжение с применением насосных станций – комплекса оборудования. Однако в работе таких сложных устройств могут возникать неисправности. Например, у многих домовладельцев возникают вопросы: почему не отключается насосная станция.

Почему не отключается насосная станция

Устройство комплекса насосного оборудования

Содержание статьи

Для того чтобы понять, какие неисправности могут возникать в комплексе насосного оборудования при организации насосного водоснабжения, как их исправлять, необходимо знать состав устройств и порядок их работы.

Возможно, Вас заинтересует информация о том, как работает устройство насоса водолей

Насосные станции состоят из следующих узлов:

• собственно насосного оборудования. В зависимости от характеристик источника водоснабжения, насосы могут быть погружными или поверхностными. Они могут иметь различные режимы работы и мощность;
• аккумулятора гидравлического давления. Этот узел представляет собой емкость, которая разделена на две части перегородкой из гибкой, но прочной резины. При работе насосного устройства емкость заполняется водой и резиновая перегородка растягивается. При прекращении работы насоса перегородка стремится принять первоначальное положение и возвращает накопленную в емкости воду в трубы, поддерживая давление в трубопроводах водоснабжения на постоянном уровне;
• управляющего блока. Этот узел состоит из манометра, измеряющего давление в системе. Механическими деталями в блоке управления выставляются минимальные и максимальные показатели давления. При достижении минимальных показателей блок дает команду на включение насоса, а при достижении максимальных – насосное оборудование отключается.

Устройство комплекта насосного оборудования

Устраняем неисправности в насосной станции

Одной из распространенных неисправностей насосных станция является ее постоянная работа. Суть объединения в единый комплекс насоса, аккумулятора давления и управляющего блока заключается в том, что насосное устройство работает периодически, при достижении минимально установленных показателей давления.

Возможно, Вас заинтересует информация-устройство насосной станции для дома

Такой режим эксплуатации позволяет существенно продлить срок службы насосного оборудования, предохраняет его составные части от чрезмерного износа. Некоторые насосы вообще не могут работать в постоянном режиме – это связано со специфическими характеристиками электродвигателей.

В том случае, если насос в комплекте станции не выключается и начинает работать постоянно, необходимо остановить оборудование и постараться выяснить причину неисправности. Постоянная работа насосной станции «на износ» может вызываться различными факторами. Рассмотрим их поподробнее.

Неправильная регулировка насосной станции

Пожалуй, самой распространенной причиной сбоя в работе насосной станции, может стать неверная регулировка управляющего блока.

В большинстве контрольных узлов в насосных станциях регулировка минимального и максимального уровня давления в системе происходит при помощи двух пружин: большой и маленькой, расположенных непосредственно на реле:

• пружина большого размера предназначается за установку нижнего порога давления в системе;
• пружина маленького размера отвечает за разницу между минимальным и максимальным значением.

Кроме того, в процесс эксплуатации управляющий блок насосной станции может засоряться, что негативно сказывается на его работе. Так, в корпусе реле имеется входное отверстие. При работе, особенно при значительных загрязнениях перекачиваемой воды, оно может загрязняться. Так что перед началом регулировки контрольного узла просто осмотрите составные части контрольного реле и, при необходимости, осторожно прочистите входное отверстие.

Блок регулировки станции насосного оборудования

К регулировке контрольного реле необходимо подходить с осторожностью. Это довольно «тонкое» устройство и силовое вмешательство в его работу может привести к дополнительным поломкам. Почему реле давления щелкает часто, вы можете прочитать на нашей странице.

Возможно, Вас заинтересует информация —неисправности насосной станции и их устранение

Для того чтобы получить возможность регулировать узел автоматики насосной станции, его необходимо частично разобрать. Для регулировки устройства произведите следующие действия:

• отключите станцию насосного оборудования от электрической сети;
• слейте из бака аккумулятора давления всю воду;
• подключите к входному клапану аккумулятора давления бытовой или обычный автомобильный насос с манометром;
• создайте в емкости гидроаккумулятора рабочее давление;
• демонтируйте крышку, закрывающую доступ к блоку управления контролирующего реле – вы получите доступ к пружинам.

Блок автоматики насосной станции со снятой крышкой

Минимальный показатель давления в системе (по достижении которого включается насосное оборудование), устанавливается большой пружиной. Поворачивайте регулировочный винт по часовой стрелке, если хотите повысить минимальный порог и против часовой стрелки, если порог необходимо понизить.

Возможно, Вас заинтересует информация-мембранный бак для водоснабжения

Отрегулировав минимальный порог, приступайте к установке разницы между минимальным и максимальным давлением. Этот показатель определяется поворотом регулировочного винта маленькой пружины контрольного реле. Поворачивайте винт по часовой стрелке, если хотите повысить верхний порог и против часовой стрелки – если верхний порог необходимо снизить.

Учтите, что максимальное значение давления, при котором должно отключаться насосное устройство, должно составлять 95 процентов от максимально допустимого давления в системе

Другие причины постоянной работы насосной станции

Помимо неправильной работы блока контроля станции насосного оборудования, причиной не отключения устройства могут стать и другие причины.

Скрытая утечка воды.  В результате этой неисправности насосное оборудование будет под воздействием блока регулировки постоянно поддерживать заданное давление воды в системе. Чтобы устранить эту проблему, необходимо выявить место утечки и герметизировать его. При этом учитывайте, что утечка может происходить в любом месте водопроводной системы.

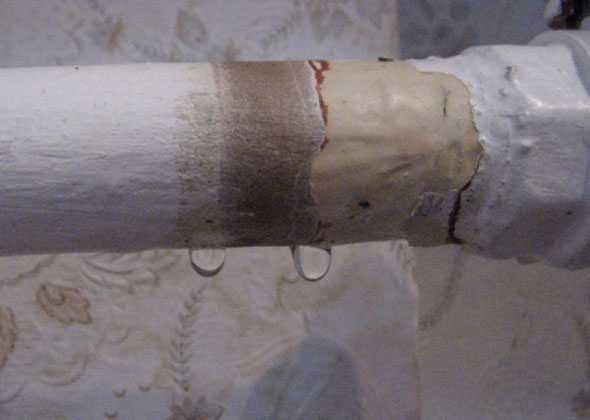

Причиной неисправности может стать утечка воды

Помимо нарушения регулировки, проблемы могут возникать в блоке электрореле. В ходе эксплуатации там могут возникать загрязнения контактов, их окисление или даже подгорание поверхности. Для устранения этой проблемы устройство обесточивается, и поверхность контактов тщательно зачищается.

Блок реле насосных станций

Проблемы с постоянным включением насосов могут возникнуть и из-за нестабильного напряжения в сети. Измерьте напряжение в вашей энергосети при работающем устройстве и, при необходимости, включите в свою систему трансформатор или стабилизатор электропитания.

Постоянная работа насосного оборудования может быть также вызвана и подсосом воздуха во входном патрубке устройства.

В аккумуляторе давления может иметься аварийный спускной клапан. При достижении определенной критической отметки давления он срабатывает, чтобы предотвратить повреждение оборудования. Иногда настройки этого клапана могут сбиваться, и тогда он стравливает давление при небольших значениях. Исправляется этот недостаток регулировкой или заменой клапана.

Аккумуляторы давления с клапанным устройством

Как видите, проблемы в работе комплекса насосного оборудования могут быть вызваны самыми разными причинами. Основным фактором, влияющим на нестабильную работу насосной  станции, является неправильная регулировка блока автоматики оборудования. Исправить этот недостаток может практически любой человек с минимальными технологическими навыками.

Чтобы более подробно познакомиться с процедурой исправления недостатков в работе станций насосного оборудования, посмотрите обучающее видео.

Видео – Почему не отключается насосная станция

Почему не отключается насосная станция

Устройство комплекта насосного оборудования

Причиной неисправности может стать утечка воды

Почему не отключается насосная станция

Блок реле насосных станций

Блок регулировки станции насосного оборудования

Блок автоматики насосной станции со снятой крышкой

Аккумуляторы давления с клапанным устройством

kanalizaciyaseptik.ru

Насосная станция не отключается. Регулировка реле давления.

Ранее я рассказывал о такой проблеме насосной станции, как частое включение даже при закрытом кране воды. Подробно прочитать можно в статье: «Часто включается насосная станция». Сегодня же рассмотрим иную неисправность, когда насосная станция не отключается вовсе при прерывании подачи воды. А также отключается при нормальной подаче воды. Основная причина, а чаще она и единственная, заключается в реле давления.

Коротко о том, что такое реле давления.

Такое устройство в насосной станции представляет собой выключатель, способный замыкать и размыкать цепь в соответствии с установленным давлением.

При падении давления воды до нижний границы электрическая цепь замыкается, насосная станция начинает работать и качать воду. При достижении верхнего предела цепь размыкается, насосная станция отключается.

Насосная станция не отключается. Причина в реле давления.

Для правильной работы насосной станции, чтобы она включалась и отключалась как положено, необходимо отрегулировать реле. На первый взгляд это может показаться довольно сложной задачей. Но настройка выключателя — это простая и быстрая работа, требующая минимальных навыков, которую мы можем делать самостоятельно. Как правило, существуют различные типы выключателей, но принцип действия у них одинаков, поэтому регулировка производится в соответствии с одинаковыми и простыми инструкциями.

Чтобы отрегулировать этот механизм, нужно подтянуть или ослабить регулирующие гайки (1 и 2 на картинке ниже).

Первая гайка называется «дифференциальной», поскольку она регулирует разность значения давления, при котором насосная станция будет запускаться и останавливаться. Как правило, она расположена на меньшей боковой пружине. Заводская настройка — это дифференциал в 20 psi или в 1,4 bar, является стандартным и рекомендуемым. Вы можете отрегулировать дифференциал под свои нужды, комфорт. Поворачивая малую регулировочную гайку на реле по часовой стрелке, чтобы увеличить, или против часовой стрелки, чтобы уменьшить дифференциал. Данное действие редко требуется.

Малая пружина также считается регулирующей показатель запуска станции. И это понятно, ведь она изменяет дифференциал. Закручивая ее, мы уменьшим значение запуска, а откручивая — увеличим.

Вторая гайка, расположенная на центральной пружине, определяет значение давления, при котором мы хотим, чтобы насос отключился. Поворачивая гайку по часовой стрелке, увеличиваем значение давления, при котором насосная станция отключится. Например, отключалась при 3,5 bar, повернув на четверть оборота, стала отключаться при 3,9.

Заключение

Таким образом приходим к выводу, что насосная станция не отключается по причине неверной настройки реле. Нам нужно отрегулировать большую пружину, уменьшив показатель, при котором насос отключится. Т.е. прокрутив гайку против часовой стрелки. Например, стрелка манометра достигает 4 бар, при этом насосная станция не отключается. Уменьшив показатель всего на 0,1 бар — до 3,9, насосная станция будет работать правильно.

Обратите внимание, что слишком малая разница в диапазоне приведет к тому, что насосная станция будет чаще включаться и отключаться. В свою очередь, это приведет к быстрому выходу из строя самого насоса. А слишком большая разница не удобна для пользования.

Стоит заметить, что вместе с наладкой реле, нужно под эти параметры и подстраивать гидроаккумулятор, проще говоря, накачать в бачок необходимое количество воздуха. Чтобы определить, сколько нам нужно накачать в мембранный бак, умножим показатель запуска насосной станции на 0,9. Например, станция запускается при 1,8 bar, умножаем 0,9, получаем приблизительно 1,6 bar.

Мы разобрали и выяснили причину, почему насосная станция не отключается после закрытия крана. Подробнее о том, как регулировать реле, рассмотрим в следующей статье.

lizza-villa.ru

Не отключается насосная станция причины

Насосная станция рассчитана на работу только в режиме ожидания. То есть, как только поступает сигнал, что нужно подкачать воды, сразу включается двигатель и начинает нагнетать воду из источника, в остальное время станция бездействует. Этот сигнал на двигатель приходит из реле давления, управляющего элемента насосной станции, ответственного за запуск системы подачи воды в специальный накопительный бак для воды (гидробак) или гидроаккумулятор. Замыкание контактов внутри реле и запуск системы в работу происходит при падении в ней давления ниже показателя давления включения.

Почему насосная станция включается?

Водоснабжение с использованием автоматической насосной станции организовано таким образом, что в ней всегда есть небольшой запас воды, который находится либо в накопительном баке, либо в гидроаккумуляторе. Станции с накопительными баками уже практически не используются, так как в них регулирующим инструментом был поплавок, работа которого нестабильна и менее эффективна, чем система из гидроаккумулятора и реле давления.

Гидроаккумулятор — это тот же бак, только со специальной мембраной и меньшего размера. Он разработан не для хранения большого количества воды, а для создания небольшого буферного запаса между потребителем (например, душем или краном на кухне) и источником подачи воды — гидронасосом. Этот буфер выполняет ряд важных функций, главная из которых — плавное изменение давления жидкости в системе. Данное условие имеет большое значение для сохранения целостности и поддержания максимально продолжительного срока работы всех узлов гидросистемы.

Вместо классического поплавка, используемого в устаревших насосах с подвесными баками для воды, функцию определения необходимого момента включения насоса выполняет специальный датчик давления. Этот датчик расположен в специальном устройстве под названием «реле давления», которое находится непосредственно на входе трубопровода в насос и гидроаккумулятор.

Так вот, включение станции происходит в момент, когда давление в системе падает ниже, чем показатель «давления включения», на который настроено реле давления. Это происходит, когда где-то открывается кран и вода уходит из системы, а именно в первую очередь из гидроаккумулятора. Датчик в реле давления сразу фиксирует падение этого показателя и подает сигнал на насос, который включается и начинает закачивать воду в систему из источника.

К содержанию ↑

Какие могут быть неисправности?

Зная общую схему работы насосной станции можно предположить, где именно возникла проблема. Наиболее частый случай — это выход из строя реле давления. Его не обязательно нужно в этом случае сразу заменять, бывает достаточно проведения небольшой регулировки. Технология настройки реле достаточно простая, но требует соблюдения следующей последовательности действий.

1. Дождаться момента, когда насос наберет показатель давления, при котором насос отключен.
2. Немного приоткрыть кран, чтобы пошла вода и давление в системе упало
3. Смотрим на шкалу манометра (измеритель давления), ждем достижения нужного давления
4. Закрываем кран, чтобы давление перестало падать
5. Затягиваем пружину включения давления (она больше по размеру) до момента, пока не произойдет запуск насоса (будет слышно щелчок контактов в реле)
6. Наблюдаем за манометром и фиксируем показатель давления в момент выключения насоса

Если насос при нужном давлении не выключается, настраиваем маленькую пружину: затягиваем, при отключении раньше нужного показателя давления или ослабляем, если насос не отключается в нужной точке на шкале манометра. Чтобы запустить насос, который отключился раньше, чем это необходимо, нужно нажать на пластину под пружинами.

1. Проверяем давления включения и выключения, открывая для этого кран только немного, не допуская сильного напора
2. Отключаем насос от питания и открываем кран, чтобы вода полностью ушла из системы
3. Выставляем давление в пустом гидроаккумуляторе (без воды) равное значению 90% от давления включения

Последовательность выполнения настройки на видео:

При невозможности выполнить вышеописанные инструкции проверьте, нет ли каких-либо повреждений в узлах системы, описанных ниже.

Кроме главной причины выхода из строя автоматического выключения и включения насосной станции — разрегулеровки реле — есть ещё ряд возможных неисправностей, приводящих к падению давления в гидросистеме, из-за чего насос постоянно продолжает качать воду. Среди них в порядке убывания чаще всего встречаются такие:

• Падение уровня воды в источнике. Проверьте с помощью груза, привязанного к крепкой нитке, достаточно ли воды в месте её забора.
• Выход из строя фильтра на входе. Обычно для защиты насосной системы в ней устанавливается фильтр, который мог забиться из-за попадания в него какого-то предмета из источника или вследствие накопления засора до критического уровня со временем.
• Прорыв, разлом, падение или любой другой вид физической деформации трубопровода.
• Недостаточное напряжение, приходящее на реле давления. С помощью вольтметра нужно измерить показания напряжения на контактах реле. Во время тестов проверяем насосную станцию во включенном и выключенном состоянии.
• Попадание воздуха в насосную часть системы. Его там быть не должно, в насосе должна быть только вода.
• Поломка эжектора. Для диагностики этой неисправности станцию нужно будет разобрать по технологии, показанной на фото далее, и при необходимости заменить вышедшую из строя деталь.

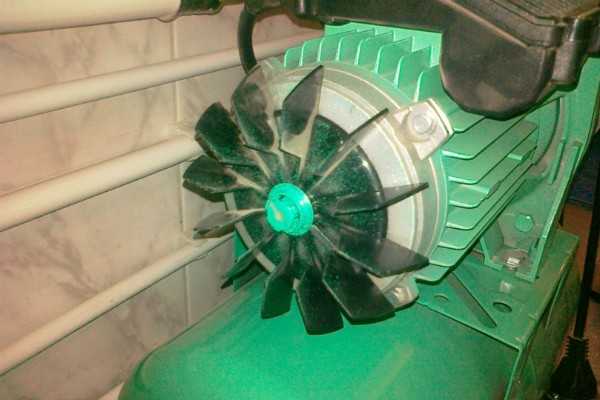

• Возможен износ рабочего колеса. Чтобы узнать, в этом ли проблема, следует подключить насос к баку, стоящему в непосредственной близости и зафиксировать показатели наибольшего давления. Они должны совпадать с показателями, указанными в паспорте на оборудование. Если в документах есть габаритные размеры колеса, то можно просто его измерить и сравнить со стандартом.

Для проверки максимального давления, которое развивает насос его нужно установить в следующее положение.

После чего насос включается на полную мощность и на манометре фиксируется показатель давления, которое он развивает. Для получения именно максимального значения, следует заблокировать реле давления в рабочем положении. При значительном отличии максимального давления, которое выдает насос, от указанного в паспорте, очевидно необходима замена каких-либо комплектующих внутри конструкции. Рассмотрим последовательность замены детали на примере установки нового эжектора.

















Возможна также неисправность, когда гидраккумулятор подкачивается при открытых кранах. Это может происходить в том случае, если в нём есть утечка воздуха. Проверка данного повреждения выполняется в пустом гидроаккумуляторе, в котором нет воды. Для этого нужно спустить всю воду из системы или отключить устройство и прокачать автокомпрессором.

Чтобы увидеть утечку воздуха, нужно обработать подозрительные места обычной мыльной пеной или нанести на поверхность пену для бритья. В местах, где появятся пузырьки, очевидна разгерметизация.

Кроме очевидных неисправностей, возможны также и скрытые. Например, при установке обратного клапана перед гидроаккумулятором. Прорыв трубопровода непосредственно в месте выхода из насоса в результате не приведет к падению давления в системе и понять причину наличия проблемы можно только по значительному увеличению продолжительности времени наполнения гидроаккумулятора.

Кроме того, не стоит забывать, что даже новые только купленные и правильно подключенные насосные станции могут иметь конструктивные недоработки, которые образовались ещё на стадии заводского производства, вследствие возникновения брака при изготовлении определенных деталей или соединений. Такая станция может выйти из строя уже на следующий день, либо проработать неопределенное количество времени и поломаться по неопределенным причинам.

silastroy.com

Не Отключается Насосная Станция: Причины и Способы Наладки

Фото насосной станции, установленной на участке

Для обеспечения полноценного водоснабжения загородного дома мало просто установить насос, лучше использовать комплексное оборудование, а именно – насосную станцию. Она продлит срок службы подъемного агрегата, обеспечит запас воды и её нормальное давление в сети. Но, как и в случае с любым другим сложным оборудованием, в её работе могут возникнуть неполадки.

В этой статье мы ответим на вопрос, почему не отключается насосная станция, и что можно сделать в такой ситуации.

Как работает насосная станция

Чтобы понимать причины, по которым может возникать такая неисправность, нужно разобраться в устройстве и принципе действия насосных станций.

Основные узлы, входящие в её состав:

• Насос. В зависимости от вида, глубины и прочих характеристик источника воды, он может быть поверхностным (см. Поверхностные насосы для воды: как выбрать правильно), устанавливаемым на поверхности земли, или погружным, опускаемым непосредственно в источник. Насосы также отличаются рабочими параметрами: мощностью, производительностью, напором и т.д.;
• Гидроаккумулятор. Это емкость из прочного материала, разделенная внутри на два отсека для воды и для воздуха. По конструкции гидроаккумуляторы могут различаться: у одних отсеки разделены резиновой перегородкой (мембраной), у других внутри находится резиновая же емкость, в которую поступает вода. Когда отсек для воды наполняется, резина растягивается, увеличиваясь в объеме и сжимая воздух, находящийся во втором отсеке. Он в свою очередь давит на мембрану, поддерживая на постоянном уровне давление в трубопроводе;

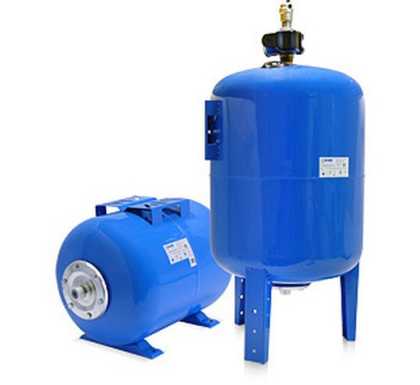

Устройство гидроаккумуляторов

• Блок управления. Он состоит из реле давления и манометра. Когда количество воды в гидроаккумуляторе уменьшается настолько, что давление воздуха снижается до минимального установленного значения, реле включает насос и он подкачивает воду до тех пор, пока давление не достигнет максимального установленного значения.

Обратите внимание. Минимальное давление и разница между ним и максимальным значением выставляется и регулируется своими руками. Для этого предназначены специальные пружины в реле давления.

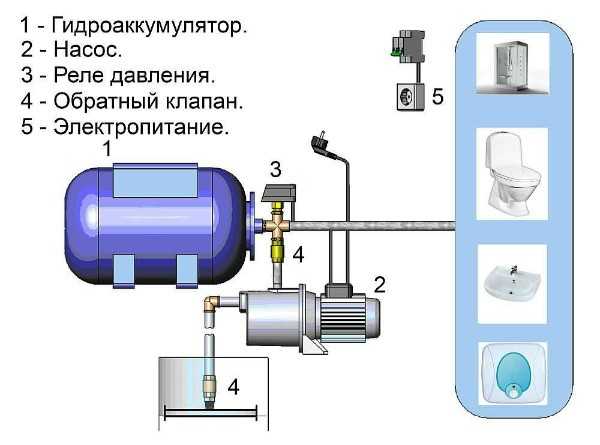

Устройство насосной станции с поверхностным насосом

Устраняем неисправность

Среди множества неполадок, которые могут возникать в процессе работы оборудования довольно часто встречается такая: насосная станция не отключается – почему это происходит?

Мы выяснили, что она должна работать периодически, отключаясь при максимальном и снова включаясь при минимальном давлении в гидроаккумуляторе. Это предотвращает быстрый износ насоса, который при автономной работе включался бы при каждом открытии крана на кухне или смывочного бачка в туалете.

Обратите внимание. Некоторые насосы вообще не приспособлены для работы в постоянном режиме и могут использоваться только в составе насосной станции.

Если же вы заметили, что насос работает непрерывно, оборудование следует немедленно отключить, найти причину, по которой это происходит, и постараться её устранить. Постараемся облегчить вам эту задачу, описав те факторы, которые чаще всего приводят к подобным неполадкам.

Засорение блока управления

Если перекачиваемая жидкость содержит в себе нерастворенные загрязнения в виде частичек песка или ила, они могут забить собой входное отверстие в корпусе реле давления. Первым делом нужно убедиться в том, что оно чистое, а если это не так, то осторожно очистить прибор. Если после этого работа станции не нормализовалась, только тогда следует искать другую причину.

Блок управления

Сбой в регулировке насосной станции

Моменты включения (см. Почему часто включается насосная станция: что делать) и выключения насоса зависят от того, на какое давление настроено реле. Эти настройки могут сбиться, и для восстановления прежнего режима работы реле нужно будет заново отрегулировать, для чего прибор частично разбирают.

Внимание! Мероприятия по регулировке нужно производить очень аккуратно, так как применение излишней силы может привести к другим поломкам.

Инструкция по настройке реле такова:

• Отключите все оборудование от сети;
• Слейте воду из гидроаккумулятора;
• Подкачайте давление в емкости гидроаккумулятора до рабочего, подключив к входному клапану насос с манометром. Можно использовать автомобильный или любой бытовой;
• Чтобы получить доступ к пружинам регулировки, осторожно снимите крышку с контролирующего давление реле;
• Минимальное значение давления, при котором насос должен включаться, устанавливается с помощью большой пружины. Если его нужно понизить, поверните отверткой регулировочный винт против часовой стрелки, а если повысить – по часовой;

Реле давления с крышкой, без крышки (видны обе пружины) и вид сверху

• Маленькая пружина реле отвечает за разницу между минимальным и максимальным давлением. Её регулируют аналогичным способом: подкручиванием регулировочного винта по или против часовой стрелки в зависимости от того, нужно увеличить или уменьшить эту разницу.

Обратите внимание. Обязательно учитывайте максимально допустимое давление в системе. Давление, при котором насос должен отключаться, должно составлять не более 95% от него.

Также сбой настроек может произойти в результате окисления, подгорания или загрязнения контактов в блоке электрореле. Их необходимо тщательно зачистить после отключения прибора от электросети.

Утечка воды

Скрытая утечка воды из системы – это довольно распространенное объяснение тому, почему насосная станция не отключается. Давление в аккумуляторе просто не может достичь заданного из-за того, что постоянно происходит расход воды, а блок управления стремится его поддерживать.

Небольшая утечка на работу станции не повлияет, но она может быть не одна

Утечка может происходить как через постоянно открытый или протекающий кран, так и на скрытых участках водопровода. Например, через разрыв трубы под землей или в скважине. Решение проблемы – замена или герметизация поврежденных участков, ремонт водоразборных устройств.

Другие причины неисправности

Есть и другие факторы, влияющие на то, что насосная станция работает без остановки. Прежде чем нести её в ремонт, убедитесь, что ни один из них не стал причиной этой неисправности. Устранить их вы вполне сможете самостоятельно, тогда как цена ремонта и время, проведенное без воды, заставят понервничать.

• Проверьте герметичность подключения шланга к входному патрубку устройства. Неисправность может быть связана с подсосом воздуха в систему.

Все соединения должны быть герметичными

• Она может возникнуть и из-за «скачущего» напряжения электричества в сети. Если для ваших мест это обычное явление, поможет установка стабилизатора напряжения или трансформатора.
• Ещё одна возможная причина – нерегулируемое стравливание воздуха через аварийный спускной клапан гидроаккумулятора. Устранить её поможет замена клапана или его регулировка.

Заключение

Мы описали как минимум семь причин, по которым в работе насосной станции могут возникать проблемы. Чаще всего они связаны с некорректной настройкой автоматического блока управления, поэтому в первую очередь проверяется именно этот момент.

Чтобы не ошибиться в процессе регулировки и не испортить механизм, советуем вам посмотреть видео в этой статье, описывающее этот процесс.

moikolodets.ru

причины, почему не набирает давление

Большинство хозяев загородной недвижимости для обеспечения потребности в воде бурят скважину и устанавливают насосную станцию, хотя некоторые для запитывания системы пользуются водой из колодца. Такое оборудование автоматизирует процесс подачи жидкости по трубопроводам к конечному пользователю, но иногда автономный водопровод ломается. Часто во время работы не отключается насосная станция: причины, почему не набирает давление, будут описаны в нашей статье.

Устройство насосной станции

Основными причинами постоянно работающего насоса считаются:

• Опускание уровня воды;
• Засорения фильтра, который устанавливают на входящем патрубке;
• Нарушение герметичности системы;
• Засорение эжектора;
• Поломка деталей насоса;
• Засорение входящего отверстия реле давления или выход прибора из строя.

Указанные причины поломки насосной станции рассмотрим более подробно.

Упал уровень воды

Одной из самых популярных причин работающего насоса и отсутствия давления в системе трубопроводов считается падение уровня грунтовых вод, а особенно, когда жидкость берётся из неглубокой скважины или колодца. Это естественное явление, связанное с изменением климата. При отсутствии или недостаточном количестве жидкости в систему будет подаваться воздух. В последние годы нарушился кругооборот воды в природе, реки мелеют, озёра высыхают, поэтому такое явление как понижение уровня грунтовых вод случается часто.

Водоснабжение дома из скважины

Особенно эта проблема актуальна при неглубоком водосборе, когда жидкость поступает в систему из колодца или скважины глубиной 6-8 метров. Если насосу неоткуда брать воду, то нужно будет пробурить более глубокую скважину, или опустить ниже всасывающий трубопровод.

При падении уровня жидкости в самом насосе, необходимо открутить специальный болт и долить воду. После этого запускаем насос и дожидаемся набора давления. Для ускорения процесса запуска нужно ещё раз отключить станцию и обратно долить жидкости.

Забит фильтр на входе

В воде автономной системы водоснабжения содержится огромное количество механических частиц (песок, ил, глина), присутствие которых приведёт к износу деталей насосной станции. Специальный фильтр, установленный на подающем патрубке, скапливает в себе весь этот мусор, что в конечном итоге увеличивает срок службы системы.

Насосная станция с установленным фильтром

Постоянную работу насосной станции можно связать с изломом подводящего трубопровода или забивкой фильтра мелкими частицами мусора. В данном случае жидкость не будет поступать в необходимом объёме на насос. Всё что нужно сделать – прочистить фильтр или устранить другие неисправности, долить воды через специальную пробку, и обратно запустить насос.

Воздух в насосе или подсос воздуха

Уровень воды может падать и в самой насосной станции. В данном случае жидкость попросту подтекает в одном из критических мест. Конечно, трудно не заметить лужу возле подтекающего крана, но вода может выходить из системы и на других участках.

Важно! При постоянно работающем насосе проверьте трубопровод на наличие подтеканий.

Чтобы не было сбоев в работе насосной станции, необходимо ликвидировать все протечки

Здесь нужно быть особенно внимательным. После обследования мест соединения патрубков возле насосной станции, переходите к другим местам. Трещины, обнаруженные на трубах, тщательно герметизируют специальным скотчем. Это только временный ремонт, в дальнейшем повреждённый участок нужно будет заменить.

При появлении течи на резьбовых соединениях, необходимо отключить насос и добавить пакли на резьбу, при необходимости заменить резиновое кольцо или прокладку. Особенно это актуально при использовании некачественных труб, когда диаметр резинового уплотнительного кольца немного больший, чем диаметр трубы. В некоторых случаях вода может вытекать из трещины фланца, примыкающего к гидроаккумулятору. Тогда деталь снимают, заваривают дырку и устанавливают обратно.

Обратите внимание! Герметизацию резьбовых соединений рекомендовано проводить с использованием специальной нити под названием Тангит Унилок. Таким герметиком может пользоваться даже новичок, ведь небольшая передозировка нити не приведёт к разрушению детали при накручивании на резьбу.

Причиной появления течи может быть и обратный клапан, который устанавливают на подающем трубопроводе. Это приспособление не будет удерживать жидкость через накопившуюся грязь. В данной ситуации насосная станция накачивает воду до нижнего уровня давления и опять включается. Постоянная работа насосной станции часто наблюдается в ночное время суток, когда кранами или душем никто не пользовался.

Важно! Беспрерывно работающий насос может быстро выйти из строя.

Неполадки эжектора или прокладки

Если обычные всасывающие насосы могут доставать воду с максимальной глубины 8,9 метров, то насосная станция с внешним эжектором служит для подачи жидкости из больших глубин (до 45 метров). В данном случае для водоснабжения используется два насоса, при этом КПД насосной станции увеличивается на 30-35%.

Насосная станция с эжектором

Неполадки эжектора считаются более серьёзной проблемой, чем выход из строя приборов, находящихся на поверхности. После замены вышедших из строя деталей и очистки эжектора от песка и других вредных примесей, очистки сопла от грязи его опускают обратно в скважину.

Износ рабочего колеса

Непрерывная работа насоса часто вызывается износом деталей. Внутри силового блока находится специальная крыльчатка, которая может разрушаться под воздействием песка или других абразивных частиц.

Обратите внимание! В некоторых моделях насоса рабочее колесо делают из пластика, но будет лучше, если эта деталь выполнена из металла.

Крыльчатка двигателя насосной станции

Как мы уже говорили, материал крыльчатки разрушается под воздействием песка. Попадание абразивных частиц в систему – это вина бурильщика скважины, который неправильно подобрал сетку для улавливания песка или отсутствие фильтра на входе в насосную станцию. Дело в том, что абразивные частицы имеют различный размер, некоторые из них могут всасываться с водозаборного горизонта вместе с общим потоком жидкости.

Забился штуцер реле

Двигатель насосной станции может не выключаться через неправильно работающее реле. Первоначальные настройки автоматики могут сбиться после уменьшения уровня воды в колодце или скважине, после чего некоторый объём воздуха попадёт во всасывающую магистраль. В данном случае необходимо переместить всасывающую трубу, чуть ниже первоначального уровня, залить воду в систему и запустить насос.

Схема реле

Кроме этого причиной поломки станции может быть само реле. Двигатель не включится или будет работать постоянно через повреждение пружины, которая используется для регулирования работы групп контактов, включающих и отключающих насос. Пружина может заржаветь и перестать выполнять свои функции, а контакты могут попросту сомкнуться. Во время разборки реле, при условии его правильной настройки, необходимо почистить контакты, при необходимости заменить пружину кусочком шпильки.

Настройка давления проводится путём вращения специальных гаек в нужную сторону. Превышение или уменьшение давления проводится по обозначениям на приборе «+» или «-». Засорение штуцера тоже приводит к неправильной работе реле. В последнем случае необходимо снять прибор и тщательно прочистить входное отверстие от накопившейся грязи.

udobnovdome.ru
