Реле давления с реле сухого хода – Реле сухого хода для защиты скважинного насоса от поломки

Реле сухого хода для защиты скважинного насоса от поломки

Реле сухого хода – устройство, которое отслеживает уровень жидкости в источнике, и при его падении отключает скважинный насос, чтобы защитить его от перегрева в результате работы в холостую. Любое насосное оборудование, перекачивающее воду, приходит в негодность при отсутствии рабочей среды. Поэтому за наличием ее достаточного уровня и напора следит датчик потока воды для насоса. «Сантехник Портал» расскажет об особенностях выбора данного устройства.

Почему возникает сухой ход?

Сухой ход насоса является самой распространенной причиной его выхода из строя. Вдобавок, в данном случае оборудование не подлежит ремонту по гарантии, так как владелец допустил неправильную эксплуатацию прибора.

Насос начинает работать в «холостом» режиме чаще всего по следующим причинам:

1. Неверный подбор высоты подвешивания водяного насоса в скважине или колодезной шахте. Часто такое случается, когда глубина источника не была вычислена заранее. Когда оборудование откачает жидкую среду до уровня своего месторасположения, то начинает всасывать воздух, из-за чего электродвигатель прибора перегревается.
2. В источнике по естественным причинам уменьшился объем воды. К примеру, заилилось дно колодца или жидкость не успела аккумулироваться в скважине после недавней выкачки. Поэтому после откачки воды нужно выждать некоторый период, чтобы источник снова наполнился.
3. Если используется поверхностный насос, размещенный на водной глади, то причина его неисправности часто заключается в том, что всасывающий патрубок утрачивает герметичность, и вода захватывается вместе с воздухом, в результате двигатель устройства охлаждается недостаточно.

Итак, насос не снабжен защитой в виде датчика и реле сухого хода, то помпа быстро перегревается и электродвигатель, а также другие части конструкции сгорают. Пластиковые элементы перекачивающего агрегата, при отсутствии достаточной смазки и охлаждения, деформируются, что сначала приведет к сокращению производительности приспособления, а потом инициирует его перегрев, самозаклинивание вала и поломку двигателя.

Разновидности датчиков сухого хода

Дорогостоящие модификации насосных агрегатов уже оборудованы встроенными датчиками защиты от сухого хода. Например, все помпы марки Grundfos, а также некоторые модели от производителя Sterwin, Watt, Вихрь и Wilo также комплектуются такими устройствами.

При эксплуатации бюджетных приборов датчики необходимо самостоятельно подключать к погружному насосу. Остановимся подробнее на различных видах данных устройств и принципах их работы.

Выделяют три категории датчиков сухого хода:

• реле защиты;
• датчики уровня;
• датчики потока воды и ее давления.

Реле защиты

Представляет собой электромеханическое устройство, которое осуществляет контроль давления воды, текущей сквозь насосный агрегат. При снижении напора цепь питания размыкается.

Реле защиты насоса от сухого хода состоит из мембраны, контактной группы и нескольких проводов. Мембрана контролирует давление жидкости. В рабочем состоянии она разомкнута. Когда напор снижается до 0,1-0,6 атмосфер, мембрана сжимает контакты реле и насос выключается. Опускание давления до данного значения свидетельствует о возникновении следующих нарушений:

• давление жидкости снизилось до минимального уровня по причине выработки источника;
• засорение насосного фильтра;
• помпа находится выше уровня воды, поэтому давление упало до нулевой отметки.

Реле защиты может быть встроено в корпус прибора или монтироваться на поверхности как отдельная деталь.

Если конструкция водопровода содержит гидроаккумулятор, то защитных механизм устанавливают вместе с реле давления, перед гидроаккумулятором.

Датчики уровня воды

Эта разновидность снаряжения используется для установления фактического уровня жидкости в скважине или колодце. Могут применяться датчики двух видов:

1. Поплавковый выключатель. Схема подсоединения анализатора сухого хода должна быть собрана таким образом, чтобы его контакты были включены в цепь питания двигателя насоса. Поплавок располагается на плаву. Когда уровень рабочей среды снижается, то поплавок меняет свое положение, его контакты размыкаются, насос выключается. Это самый простой способ защиты, который отличается долговечностью и простотой функционирования.

Совет! Чтобы поплавок срабатывал своевременно, нужно его удачно настроить. Важно, чтобы во время срабатывания датчика корпус насоса еще был погружен в жидкую среду.

2. Датчик контроля уровня воды. Это реле, которое состоит из двух отдельных устройств, спущенных на разный уровень глубины. Одно приспособление окунается до минимально возможного уровня работы помпы. Второй датчик располагается несколько ниже. Когда оба учстройства располагаются непосредственно под водой, между ними протекает небольшой ток. Если уровень рабочей среды уменьшается до минимального значения, то ток перестает течь, срабатывает датчик, размыкая цепь питания.
3. Датчики, которые контролируют уровень жидкости, дают возможность отключить насосное оборудование до того, как корпус аппарата очутится над поверхностью водной глади. Значит, оснащение основательно защищено от поломки.

Датчики потока и давления воды

Существует две разновидности датчиков потока воды для насоса, которые контролируют прохождение рабочей среды через насос и обеспечивают его защиту от сухого хода. Это реле протока и контроллеры протока.

1. Реле протока — это изделие электромеханического типа. Различают турбинные и лепестковые. Принцип их функционирования тоже разнится:

• в роторе турбинных реле находится электромагнит, вырабатывающий электромагнитное поле при прохождении жидкости через турбину. Специализированные датчики считывают электрические импульсы, которые вырабатываются турбиной. Когда импульсы исчезают, датчик выключает насосный прибор от электрического питания;
• в лепестковых приспособлениях находится гибкая пластина. Если вода в помпу не проникает, пластина отходит своего первоначального размещения, в результате чего механические контакты реле размыкаются. При этом питание перекачивающего устройства прерывается. Этот вариант характеризуется простотой конструкции и доступной ценой.

Данные блочные модули отключают насос, если водный поток отсутствует и включают прибор, если давление в системе упало ниже заданного уровня.

2. Контроллеры протока (блок автоматики, прессконтроль). Это электронные изделия, которые отслеживают одновременно несколько важных характеристик потока. Они проверяют напор, сигнализируют о прекращении всасывания воды, автоматически включают и отключают насосное оборудование. Многие механизмы снабжены обратными клапанами. Высокая надежность оправдывает и высокую стоимость.

Какое устройство защиты выбрать?

Подобрать требуемую модель защитного датчика сухого хода сложно, поскольку нужно сразу учесть несколько важных факторов:

• глубина водного источника;
• диаметр скважины;
• особенности применяемого насоса. К примеру, используется погружная или поверхностная модель;
• финансовые возможности потребителя.

К примеру, самым простым и дешевым прибором для защиты насоса от сухого хода является поплавковый датчик. Но стоит учитывать, что его применение в скважине небольшого диаметра невозможно. А вот для колодца он подойдет идеально.

Если вода в рабочей емкости заведомо чистая, то наиболее оптимальным вариантом будет использование датчика уровня воды. Если же вы не уверены в качестве подаваемой в насос воды, лучше использовать реле протока или датчик давления воды.

Если существует вероятность засорения фильтра насоса мусором или грязью, то датчик уровня использовать нецелесообразно. Он будет показывать нормальный уровень воды, хотя вода в насосный агрегат подаваться не будет. Результатом будет перегорание двигателя насоса.

Таким образом, использовать насос без реле сухого хода можно только при возможности постоянного контроля поступление водного ресурса из скважины или колодца. Тогда пользователь может быстро выключить насосную станцию, если жидкость перестанет поступать в него.  В противном случае лучше заранее установить защитный датчик. Его стоимость окупает себя, учитывая цену нового насоса взамен сгоревшего оборудования.

santehnikportal.ru

Реле «сухого хода» Spin | Насосы и принадлежности

Доброго времени суток, уважаемые читатели блога nasos-pump.ru

Реле «сухого хода» Spin.

Продолжим рубрику «Принадлежности» и рассмотрим работу реле «сухого хода» Spin производства итальянской фирмы Italtecnica. Spin – это устройство, предназначенное для защиты насосного оборудования от работы без протока жидкости или, проще говоря, от «сухого хода». Устройство отключает насосное оборудование от напряжения питания, в случае если заканчивается вода в баке или скважине, а также после закрытия всех кранов. При включении реле запускает насос в работу и поддерживает его в рабочем состоянии, обеспечивая определенный проток воды до потребителей. Когда проток воды полностью прекращается, включается таймер, который задерживает отключение насоса на определенный интервал времени, заданный настройками прибора. По истечении заданного времени происходит отключение насоса. Насос включается, когда обратный клапан внутри устройства перемещается под действием протока воды (например, при открытии водоразборного крана). В продаже имеются реле с несколькими вариантами изготовления: версия с вилкой ШУКО для горизонтальной установки, с вилкой ШУКО для вертикальной установки, и версия с зажимными муфтами. Основные технические характеристики Spin указаны в таблице.

Электрическое подключение	115-230В ± 10% 50/60 Гц
Максимальный коммутируемый ток	12 А
Минимальный коммутируемый ток	1 А*
Диапазон временных настроек	10 – 180 сек
Максимальное допустимое давление	10 бар
Максимальная температура жидкости	55? С
Присоединительный размер	1”

*ВНИМАНИЕ: Реле не отключает нагрузку, если потребляемый ток меньше 1А!

Устройство и конструкция

 Реле сухого хода собрано в пластиковом корпусе, входной присоединительный патрубок с наружной резьбой 1″, выходной — накидная гайка с внутренней резьбой 1″. На фото внутреннее устройство реле.

Spin устройство

Устройство и конструкция Spin

1. Кнопка перезапуска (перезапускает реле после выключения при сухом ходе)
2. Индикатор выключения при “сухом ходе” (мигает, сигнализируя о прекращении подачи воды; постоянно горит, сигнализируя сухой ход)
3. Индикатор напряжения питания (устройство подключено к сети питания)
4. Клеммы для подключения двигателя
5. Клеммы для подключения электропитания 220 В
6. Заземление
7. Зажимные муфты для электрических кабелей
8. Входной патрубок
9. Выходной патрубок
10. Регулятор задержки времени на отключения при отсутствии протока

Монтаж, эксплуатация и обслуживание



Монтажный уголок

Монтаж. Реле сухого хода монтируется на выходе из насоса в горизонтальном или вертикальном положении в зависимости от вида применяемого реле. В реле вмонтирован обратный клапан, поэтому при монтаже обратить внимание на направление протока жидкости стрелка на корпусе. Для удобства монтажа реле применяется специальный пластиковый уголок с накидной гайкой (на фото). Электрическое подключение должно быть выполнено в следующей последовательности: Электрическая розетка, реле давления, spin, насос. Перед проведением электрических подключений необходимо убедится в том, что сечение электрических кабелей соответствует потребляемой мощности насоса, и потребляемый ток насоса не превышает максимальный допустимый ток, коммутируемый реле. Особенно обратить внимание на правильность подключения реле сухого хода и не перепутать входные клеммы питания и выходные клеммы нагрузки. Если клеммы перепутаны, реле работать не будет. Когда применяется реле с розеткой, убедитесь, чтобы в розетку не попадала вода или влага в процессе эксплуатации оборудования. Если насосное оборудование используется в бассейнах, фонтанах, прудах и т.п. нужно всегда применять устройство защиты оборудования (УЗО) с током утечки 30 мА. Всегда необходимо отключать реле от электропитания перед проведением каких-либо работ по подключению или отключению реле.

В процессе запуска оборудования в эксплуатацию необходимо выставить время задержки на отключение реле по отсутствию протока жидкости. Время задержки на отключение зависит от объема гидроаккумулятора и типа используемого насоса, необходимо уточнить максимальное время работы насоса без протока жидкости, указанное заводом производителем. Настройку времени отключения производят при помощи регулятора (потенциометра). Во время проведения работ обратите внимание на пределы регулировки времени задержки, чтобы не прокрутить регулировочный винт за ограничители минимума и максимума и не повредить потенциометр. Время задержки выставляют таким образом, чтобы после прекращения разбора воды, насос успел накачать полностью гидроаккумулятор, и реле давления отключило насос.

В реле Spin имеется функция автоматического перезапуска, которая включает насос через равные промежутки времени после перехода в режим сухого хода из-за отсутствия протока жидкости. Интервалы времени перезапуска, и количество попыток зависят от модели (стандартно 4 попытки повторного запуска за время 60 мин.). После указанного времени и количества перезапусков реле Spin уходит в аварию окончательно. Для перевода его в рабочий режим необходимо нажать на кнопку перезапуска. Весь процесс повторится снова.

Во время эксплуатации необходимо следить, чтобы под обратный клапан не попадали посторонние предметы. Для предотвращения этого необходимо на входе в насос устанавливать либо обратный клапан с сеточкой, либо фильтр грубой очистки. Периодически нужно проводить очистку фильтра. При нормальной и правильной эксплуатации реле сухого хода Spin в обслуживании не нуждается.

Спасибо за Ваше внимание.

 P.S. Понравился пост? Порекомендуйте его в социальных сетях своим друзьям и знакомым.

Еще похожие посты по данной теме:

nasos-pump.ru

Подключения реле давления и реле сухого хода

Насосное оборудование, обслуживающее трубопроводные системы, по которым транспортируется жидкая среда, особенно нуждается в защите в тот момент, когда падает давление жидкости или она вообще перестает поступать. Для обеспечения такой защиты в ситуациях, когда в насос не подается перекачиваемая им жидкость, его оснащают автоматическими датчиками – реле сухого хода. Для насосной станции могут использоваться различные типы таких устройств.

Система управления скважинным насосом: слева реле сухого хода, справа датчик включения/отключения насоса

Почему насосное оборудование надо защищать от сухого хода

Из какого бы источника ни перекачивал воду электронасос, это оборудование может оказаться в ситуации, когда жидкость перестанет в него поступать. Именно такие ситуации приводят к тому, что насосная станция начинает работать на холостом (или, как чаще говорят, на сухом) ходу. Негативным последствием работы насоса в таком режиме является даже не бесполезная трата электроэнергии, а интенсивный нагрев оборудования, что в итоге приводит к деформации элементов его конструкции и быстрому выходу из строя. Вода одновременно выступает в роли смазывающей и охлаждающей жидкости, поэтому ее наличие внутри насоса просто необходимо.

По указанной причине наличие реле, обеспечивающего защиту от сухого хода скважинного насоса (или циркуляционного), является практически обязательным. Большинство современных моделей насосного оборудования имеет встроенные реле. Однако стоят подобные насосы очень дорого. По этой причине пользователи часто приобретают реле, защищающие от сухого хода, отдельно.

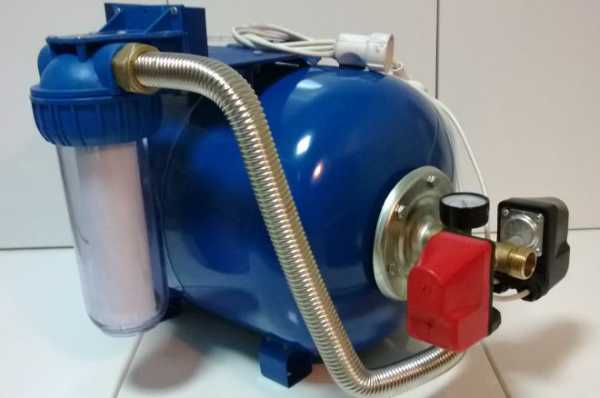

Насосная станция с автоматической защитой от сухого хода

Основные средства защиты

Чтобы обеспечить защиту насоса от сухого или холостого хода, используют устройства различного типа, основная задача которых состоит в том, чтобы прекратить функционирование оборудования в тот момент, когда в него перестает поступать вода. Сюда, в частности, относятся:

• реле защиты насоса от сухого хода;
• датчик потока воды;
• реле давления с опцией защиты по сухому ходу;
• датчики, контролирующие уровень жидкости в источнике водоснабжения, в качестве которых могут применяться поплавковые выключатели или реле контроля уровня.

Различия между собой всех вышеперечисленных устройств заключаются как в их конструктивном исполнении и принципе действия, так и в сферах их применения. Чтобы понять, в каких ситуациях применение того или иного типа реле, защищающего насосное оборудование от сухого хода, наиболее целесообразно, следует познакомиться с каждым из них более подробно.

Характеристики реле защиты насоса от сухого хода

Датчик сухого хода для насоса относится к устройствам электромеханического типа, контролирующим, есть ли в системе, по которой транспортируется вода, давление. Если уровень давления оказывается ниже нормативного порога, такое реле автоматически останавливает работу насосного оборудования, размыкая цепь его электрического питания.

Реле сухого хода для насоса состоит из:

• мембраны, являющейся одной из стенок внутренней камеры датчика;
• контактной группы, обеспечивающей смыкание и размыкание цепи, по которой электрический ток поступает к двигателю насоса;
• пружины (степенью ее сжатия регулируется давление, при котором реле будет срабатывать).

Основные элементы реле «сухого хода»

Принцип, по которому работает такое реле защиты от сухого хода, заключается в следующем.

• Под давлением потока воды в системе, если его уровень соответствует нормативному значению, мембрана устройства выгибается, воздействует на контакты и замыкает их. Электрический ток в таком случае поступает на двигатель насоса, и последний работает в штатном режиме.
• Если напора воды недостаточно или она вообще не поступает в систему, мембрана возвращается в свое исходное состояние, размыкая цепь электрического питания насосной установки и, соответственно, отключая ее.

Ситуации, когда давление жидкости в системах водоснабжения резко снижается (а значит, насосу требуется защита от сухого хода), вызываются разными причинами. Среди таких причин можно назвать истощение естественного источника воды, засорение фильтров, слишком высокое расположение самовсасывающей части системы и др.

Реле защиты от сухого хода насоса обычно устанавливают на поверхности земли, в сухом месте, хотя есть модели, выполненные во влагозащитном корпусе, которые можно монтировать вместе с насосным оборудованием в скважине.

Пример автоматического водоснабжения жилого дома

Более эффективно реле, предотвращающие сухой ход насоса, работают в тех случаях, когда их устанавливают в не оснащенных гидроаккумулятором системах, которые обслуживает поверхностный циркуляционный насос. Установить такое реле в системе с гидроаккумулятором, конечно, можно, но в этом случае оно не сможет обеспечить стопроцентную защиту насосной установки от сухого хода. Схема подключения реле при этом выглядит следующим образом: располагают его перед датчиком давления воды и гидроаккумулятором, а сразу после насосной станции устанавливают обратный клапан, не дающий воде двигаться в обратном направлении. При таком подключении мембрана реле сухого хода постоянно находится под давлением воды, создаваемым гидроаккумулятором. Это может привести к тому, что насос, в который не будет поступать вода из источника, просто не отключится.

Эффективная защита насоса от сухого хода в тех случаях, когда он обслуживает системы, в которых установлен гидроаккумулятор, также возможна, но для решения этой задачи применяются устройства других типов.

Датчики, обеспечивающие контроль потока воды

В ситуациях, когда возникает такое нежелательное явление, как сухой ход, поток жидкости, который поступает в насос, либо обладает недостаточным давлением, либо отсутствует вовсе. Для того чтобы контролировать наличие потока и его рабочие параметры, применяют специальные устройства, которые называются датчиками протока воды. По конструктивному исполнению и принципу работы они могут быть электромеханическими (датчики) либо электронными (контроллеры).

Реле или датчики протока воды

Выделяют две разновидности электромеханических датчиков потока воды:

• лепестковые;
• турбинные.

Основным рабочим элементом датчиков первого типа является гибкая пластина, установленная в их внутренней полости, имеющей цилиндрическое поперечное сечение. В том случае, если поток жидкости в системе присутствует и обладает достаточным давлением, такая пластина, оснащенная магнитным элементом, максимально приближена к переключателю герконового типа, а его контакты находятся в сомкнутом состоянии. Если же давление потока жидкости снижается или он исчезает вообще, гибкая пластина отходит от переключателя, его контакты размыкаются, что приводит к выключению насосной установки.

Устройство датчика потока лепесткового типа

Датчики протока турбинного типа отличаются более сложной конструкцией. Ее основой является небольшая турбина, в роторной части которой установлен электромагнит. Принцип работы такого датчика, который также способен обеспечить защиту насоса от холостого хода, заключается в следующем. Поток жидкости вращает турбину, в роторе которой создается электромагнитное поле, преобразуемое затем в электромагнитные импульсы, считываемые специальным датчиком. Решение о том, включить или выключить насосное оборудование, обслуживающее систему, датчик принимает в зависимости от того, какое количество импульсов в единицу времени ему посылает турбина.

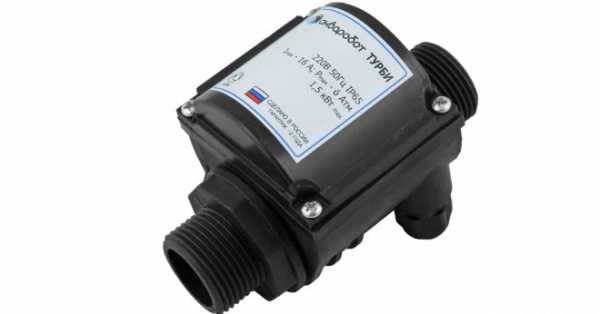

Датчик автоматического управления насосом «Турби»

Электронные контроллеры потока воды

Еще более сложной конструкцией отличаются электронные контроллеры протока воды, которые совмещают в себе функции и реле давления, и устройства, обеспечивающего защиту насосного оборудования от сухого хода. Такие контроллеры, называемые также электронными реле давления, хотя и стоят недешево, заменяют сразу несколько контрольных и управляющих устройств. Установленные в системах водоснабжения, электронные реле давления не только обеспечивают защиту насосной системы от сухого хода, но и позволяют контролировать давление и параметры потока жидкости. Когда такие параметры работы системы не соответствуют нормативным значениям, электронный датчик автоматически отключает насосное оборудование.

Электронный контроллер давления EPS-II-12, совмещающий в себе функции реле давления и реле протока

Если для обслуживания водопроводных систем применяется насос с небольшим запасом напора, то их можно оснащать только электронным реле. Когда же в системе используется насос с большим запасом по создаваемому им напору, необходимы гидроаккумулятор и отдельный датчик давления, так как электронное реле не регулируется по предельному давлению отключения насосной установки. Использование только электронного реле в таких случаях может привести к тому, что при создании избыточного давления в системе насосная станция просто не отключится.

Датчики, контролирующие уровень воды в системе

Не допустить возникновения ситуаций, когда насос водопроводной системы работает на холостом ходу, способны и датчики контроля уровня воды, которые устанавливаются преимущественно в источнике водоснабжения – скважине, колодце или емкости. Таким образом, посредством подобных устройств обеспечивается защита скважинного насоса от сухого хода (или насосной установки, перекачивающей воду из колодца). По конструкции датчики контроля уровня могут быть поплавковыми и электронными.

Поплавковые датчики

Среди поплавковых датчиков выделяют два основных вида. Одни из них контролируют заполнение емкостей водой, не допуская случаев ее перелива, а вторые, которые обеспечивают защиту помпы от сухого хода, регулируют опорожнение емкостей с водой, скважин и колодцев. Кроме того, есть комбинированные модели, которые в зависимости от схемы подключения к системе могут выполнять обе функции.

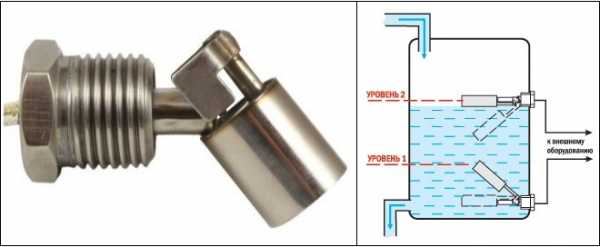

Поплавковый датчик ПДУ-В241-50 и схема его подключения

Принцип работы поплавкового реле контроля уровня воды достаточно прост. Пока в источнике водоснабжения есть жидкость, поплавок, соединенный с контактной группой, задран вверх. Процесс работы не будет прерываться, пока уровень воды в источнике не уменьшится до такой степени, что поплавок опустится и тем самым разомкнет контакты, через которые в фазный провод электродвигателя насоса поступает электрический ток.

Следует отметить, что защита насоса-помпы от сухого хода при помощи поплавкового датчика контроля уровня воды является наиболее доступным по стоимости и самым распространенным способом.

Электронные реле

Электронные датчики контроля уровня воды способны одновременно решать две задачи: защищать насосное оборудование от сухого (холостого) хода при уменьшении уровня воды в источнике водоснабжения и не допускать случаи перелива жидкости при наполнении емкостей.

Реле защиты насоса от сухого хода тип РСХ и датчики уровня воды

При использовании датчиков данного типа в воду опускается не само устройство, а только электроды, соединенные с реле проводами, по которым к ним подается электрический ток небольшой величины. Электроды размещаются в источнике с водой на уровнях, ниже которых вода не должна опускаться. Пока электроды находятся в воде, они формируют замкнутую электрическую цепь, что объясняется электропроводностью воды, а если хотя бы один из электродов окажется вне жидкости, что происходит при снижении ее уровня, цепь разомкнется, что сразу приведет к отключению насосной станции.

Электронное реле подключается к датчику трубного или скважинного типа

Таким образом, существует множество способов использовать для оснащения водопроводных систем насосы с защитой от сухого хода. Между тем применение только реле не всегда позволяет нейтрализовать влияние негативных факторов. В связи с этим, проектируя и создавая такие системы, следует использовать для их оснащения и другие контролирующие, управляющие и защитные устройства, к числу которых относятся обратный клапан, датчик давления и гидроаккумулятор.

Оценка статьи:

(голосов:

, средняя оценка:

из 5)

Для начала давайте пробежимся по теории, ответим на вопрос: “зачем нужно реле защиты от сухого хода для скважинного насоса?”, а потом уже рассмотрим, принцип работы и как подключается данное реле.

Сухой ход насоса

Сухой ход насоса — это такое состояние, при котором насос работает вхолостую, без воды. В таком состоянии насос быстро перегревается и в считанные минуты может выйти из строя. Для обеспечения безопасной работы насоса было придумано реле защиты от сухого хода.

Давайте вкратце рассмотрим, чем может быть вызван, сухой ход насоса:

1. Когда неправильно выбрана мощность насоса — например, выбран насос с большой производительностью, который выкачивает всю воду из скважины.
2. Когда в скважине естественным образом понизился уровень воды.
3. Негерметичность водонапорной трубы.

Принцип работы реле сухого хода

Сейчас давайте рассмотрим как работает реле сухого хода. Если разобрать реле, то под крышкой мы увидим: предохранительная кнопка,  группа нормально разомкнутых контактов для отключения насоса и две пружины для регулирующую давления отключения.

Когда в водонапорной трубе исчезает вода, то в системе водоснабжения резко падает давление. В этот момент реле, под действием пружины, размыкает контактную группу, которая в свою очередь отключает подачу электрического тока на насос.

Повторное включение реле в работу осуществляется путем нажатия на предохранительную кнопку. Контакты замыкаются, тем самым собирается цепь включения насоса, который создает в системе необходимое давление, находится в пределах 1 — 1,5 атмосфер. При таком давлении в системе контакты реле сухого хода будут постоянно замкнуты.

Регулировка работы реле

В заводских условиях реле сухого хода настраивается на давление 0,5 — 0,8 атм. При этом давлении контакты разомкнуться и отключат насос.

Рассмотрим процесс регулировка давления отключения на примере реле LP/3. Для этого необходимо проделать ряд операций:

1. Отключить питание насоса от электросети.
2. Откройте защитную крышку реле.
3. На маленькое пружине заверните гайку по часовой стрелке, тем самым будет увеличиваться давление первоначального включения.
4. На большой пружине, Зажимая гайку по часовой стрелке, мы поднимем давление выключения насоса.
5. После регулировки реле нам надо определить давление отключения: для этого необходимо произвести разбор воды системе, например открыть кран в раковине, по мере опустошения системы водоснабжение, давление воды  будет уменьшаться. По манометру отследить при каком давлении разомкнуться контакты реле. Должен произойти щелчок и предохранительная кнопка выйдет из корпуса.

Путем таких нехитрых манипуляций мы можем установить нужно нам давление отключения.

Как подключить реле сухого хода

Реле защиты от сухого хода монтируется в систему водоснабжения через, так называемый пяти вывод, это такой штуцер, который иметь пять выводов подключения:

1. Подвод воды  в систему
2. Выход на гидроаккумулятор
3. Выход для манометра
4. Выход для подключения реле сухого хода
5. Выход воды в систему.

Наглядно это можно увидеть на следующем рисунке:

Так как реле сухого хода работает в паре с реле давление то электрическая схема подключения этих реле выглядит следующим образом.

Реле защиты от сухого хода обязательно к установке, так как оно гарантирует длительный срок службы насоса. В случает выхода из строя насоса из за работы на сухую считается не гарантийным!
