Реле давления для насосной станции: устройство, регулировка

Представьте, что для получения воды на даче можно просто открыть кран. Что не нужно ведрами наполнять емкости для элементарных гигиенических процедур, приготовления пищи, уборки. Для этого надо всего лишь установить насосное оборудование с датчиком давления, но прежде следует разобраться с его устройством, согласны?

Наша статья в тонких подробностях познакомит вас с реле давления для насосной станции. Вы узнаете, как работает прибор, каким образом он активизирует и останавливает откачку. Мы подробно описываем востребованные варианты датчиков давления и способы их регулировки.

В материале перечислены технологические нюансы и методы настройки реле. Изложенную информацию идеально дополняют полезные схемы, фото и видео-приложения.

Содержание статьи:

Роль реле давления в системе водоподачи

Небольшое по габаритам устройство относится к группе автоматики, обслуживающей насосное оборудование. Его функционал возможен только в связке с гидроаккумулятором.

Несмотря на свои малые размеры, реле выполняет ряд важных функций:

• позволяет всем приборам функционировать в заданном режиме;
• чутко реагирует на изменение порогов включения/выключения;
• активизирует и останавливает работу насоса при достижении критических значений.

Проще говоря, он регулирует автоматический процесс откачки воды в схемах независимого водоснабжения с мембранным баком. Регулировка производится в ходе коммутации электрических цепей при достижении в системе двух параметров давления, принятых в качестве верхнего и нижнего предела.

Покупая , вы получаете комплект оборудования, частью которого является и реле давления. Внешне модели разных марок и серий похожи, но могут отличаться формой, размером, цветом корпуса, способом настройки и местом расположения.

При самостоятельной сборке автоматики необходимо изучить характеристики приборов и выбрать наиболее подходящие для конкретной системы.

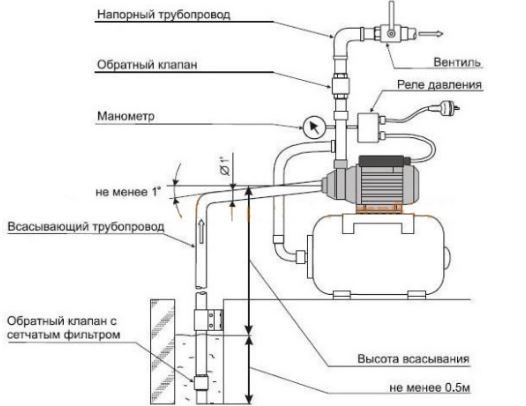

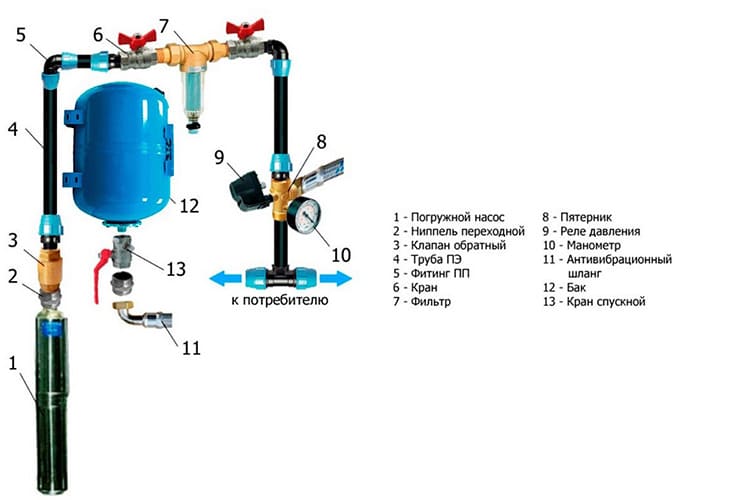

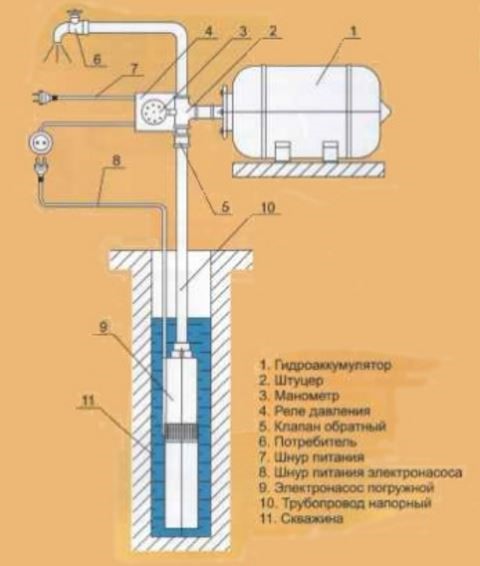

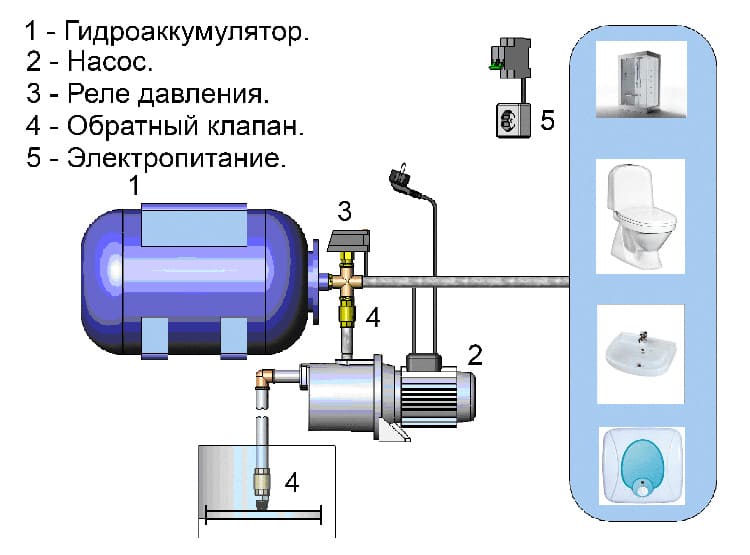

Схема расположения приборов, участвующих в организации водоснабжения частного дома из колодца или скважины. Реле контролирует рабочее давление в сети, а манометр отображает актуальные параметры

Приборы адаптированы под удобную установку и обслуживание насосной станции. Чаще всего они закреплены штуцером на входе , но могут монтироваться и в трубу системы ХВС в непосредственной близости к аппарату.

Галерея изображений

Фото из

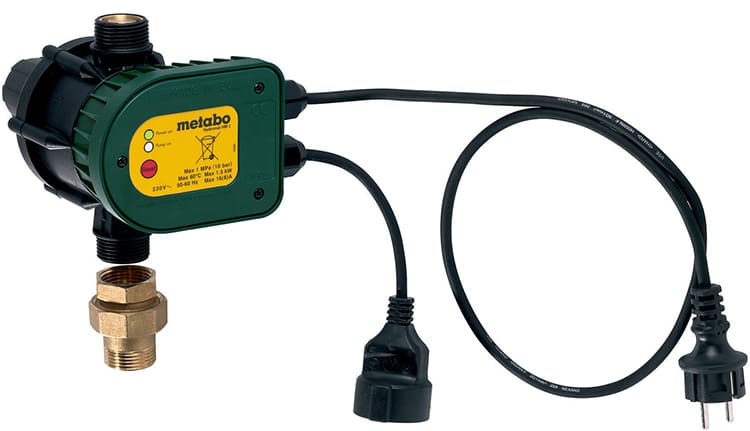

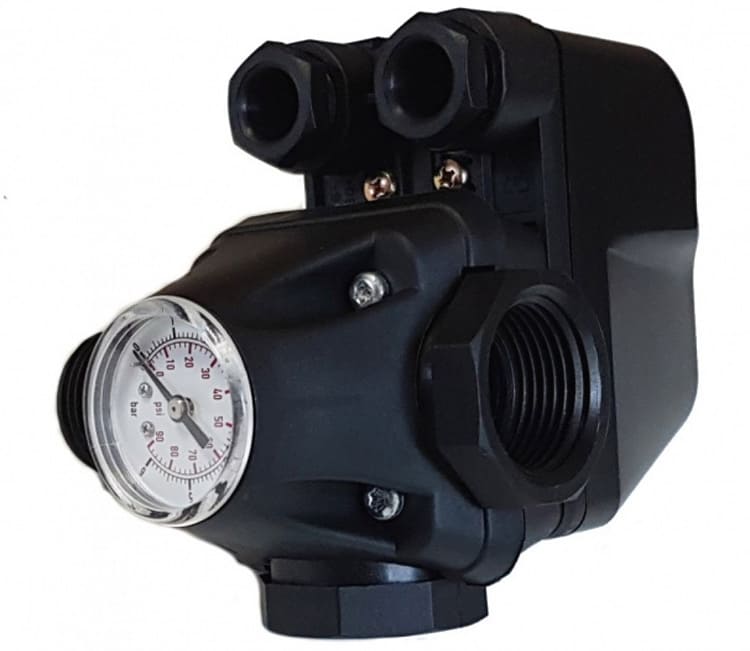

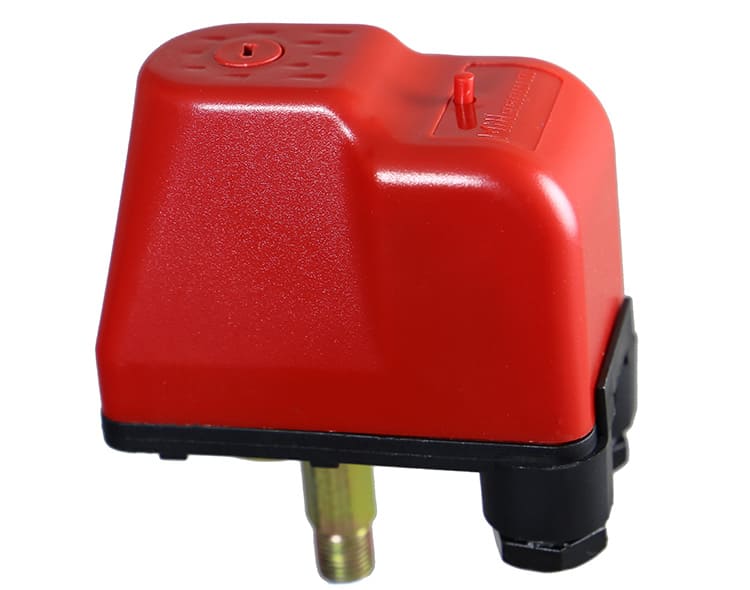

Оригинальное реле давления Grundfos

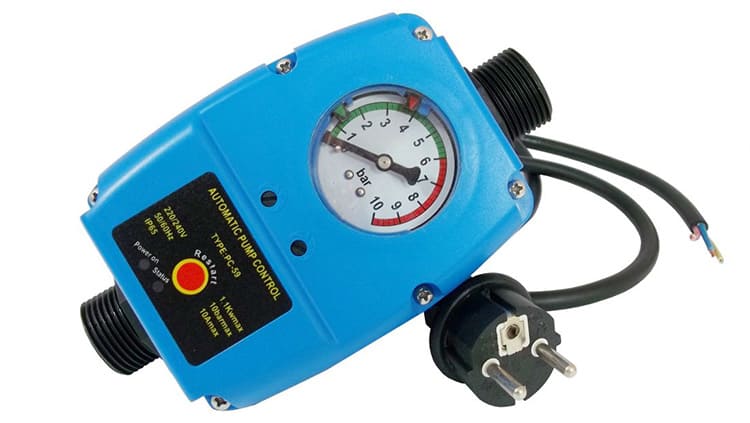

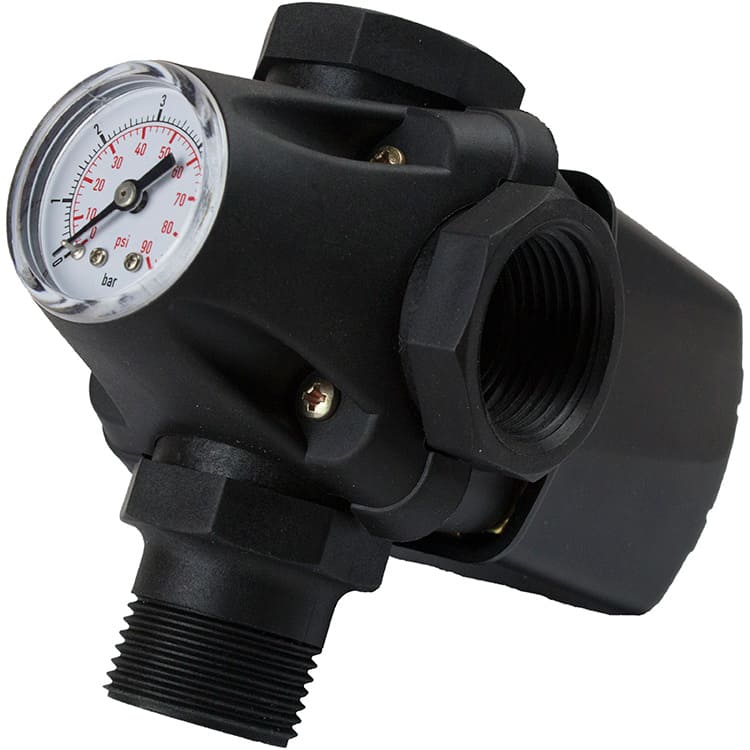

Реле с интегрированным манометром AL-KO

Отечественное реле давления Вихрь

Оборудование марки Gardena для дачи

Конструкция и принцип действия

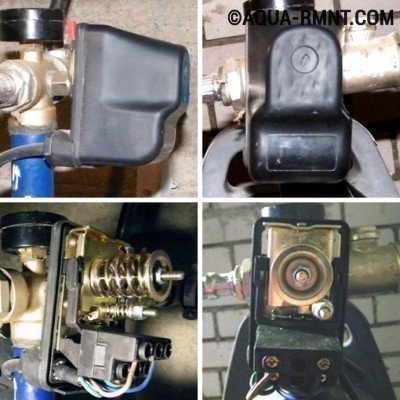

Реле для регулировки давления имеет простую разборную конструкцию, благодаря которой пользователь может самостоятельно настраивать работу гидроаккумулятора, сужать или расширять параметры.

Внутренние детали скомпонованы в прочном пластиковом корпусе, напоминающем коробочку неправильной формы. Она имеет гладкую поверхность и только 3 наружных рабочих элемента: два муфтовых зажима для электрокабелей, идущих от сети и насоса, и металлический патрубок ¼, ½, 1 дюйм для подключения к системе. Резьба на патрубке бывает как наружной, так и внутренней.

Чтобы снять корпус прибора, необходимо вооружиться плоской отверткой и неторопливо и осторожно открутить утопленный в пластик винт, расположенный над осью большой пружины

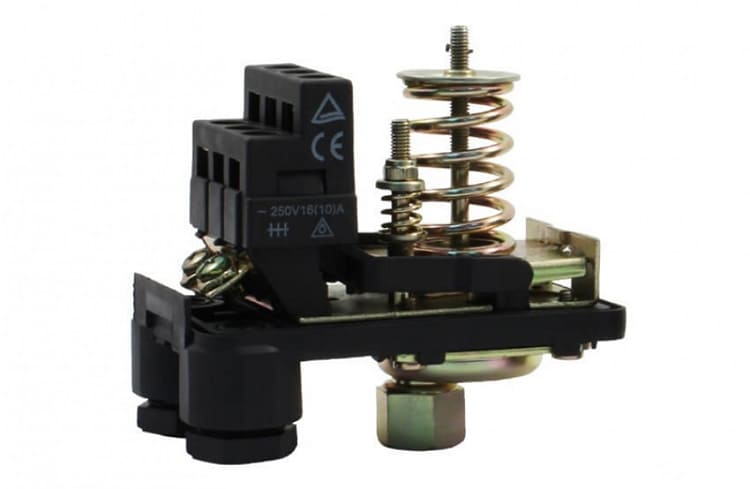

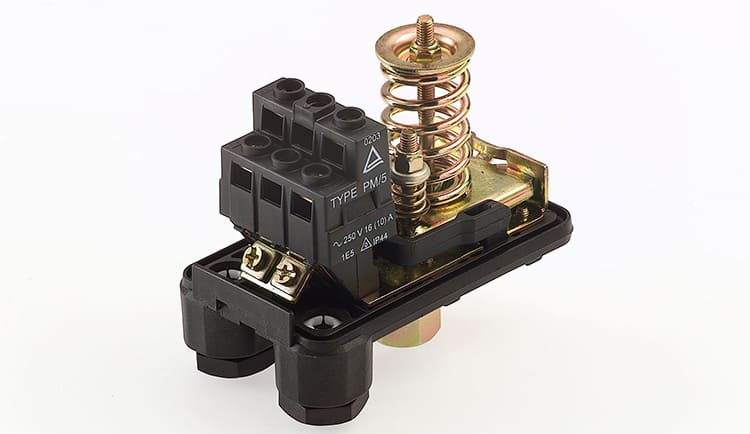

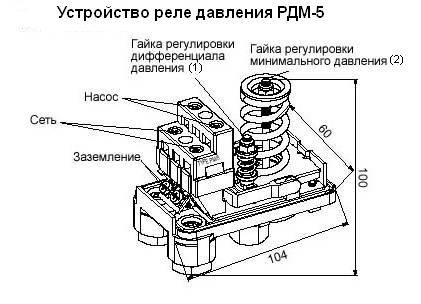

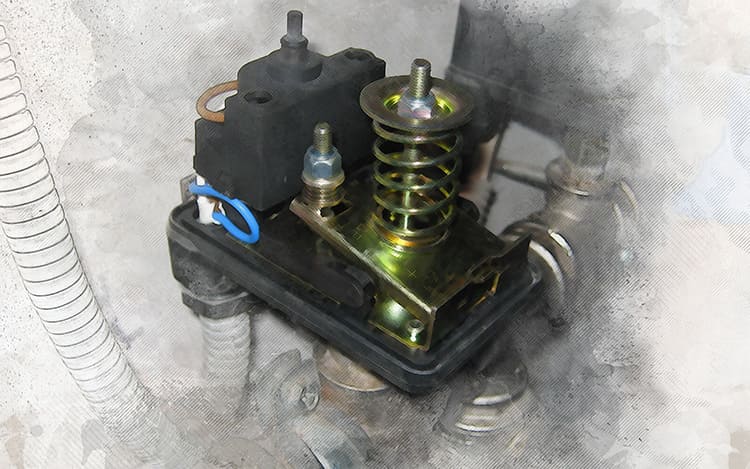

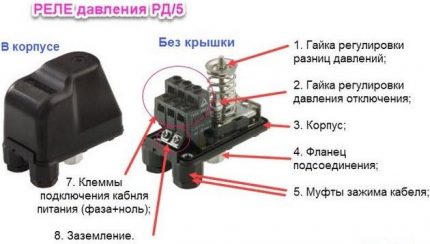

Внутри находится основание, к которому крепятся рабочие элементы: большая и малая пружины с регулировочными гайками, контакты для подключения, мембрана и пластина, меняющая свое положение в зависимости от повышения/понижения параметров давления в системе.

Галерея изображений

Фото из

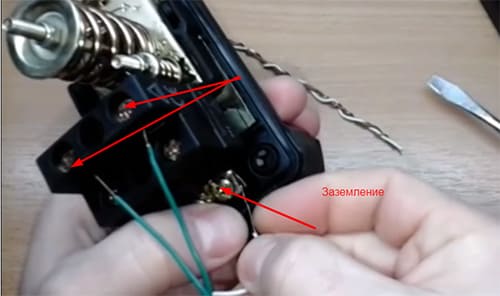

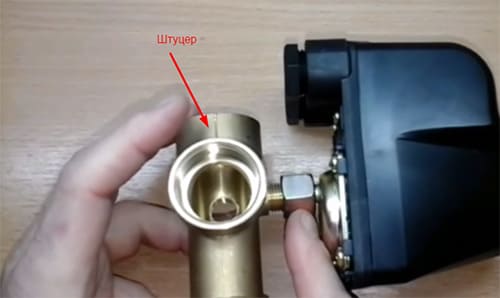

Клеммы для подключения заземляющего провода

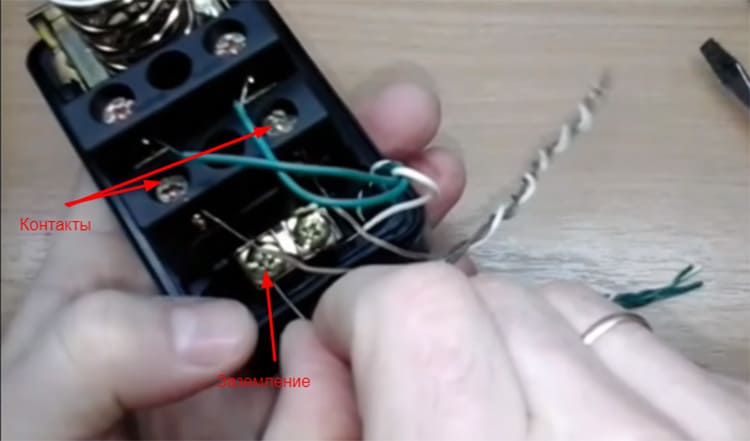

Клеммы для подключения фазы и ноля

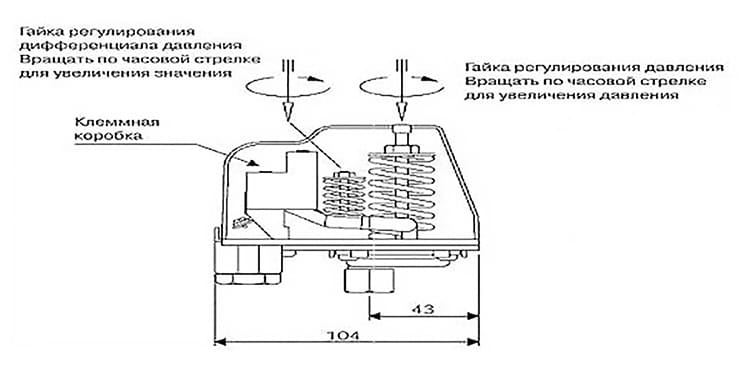

Большая пружина и ее назначение

Маленькая регулировочная пружина

Контакты двух электрических цепей, замыкаемые при достижении предельных параметров давления, находятся под пружинами, которые закреплены на металлической пластине. Когда давление повышается, мембрана гидробака деформируется, давление внутри груши увеличивается, масса воды давит на пластину. Та, в свою очередь, начинает воздействовать на большую пружину.

При сжатии пружина срабатывает и размыкает контакт, подающий напряжение на двигатель. В результате этого насосная станция отключается. С понижением давления (обычно это в интервале 1,4 – 1,6 бар) пластина встает в исходное положение и контакты снова замыкаются – мотор начинает работать и производить подкачку воды.

При покупке новой насосной станции рекомендуется произвести тестирование оборудования, чтобы убедиться в работоспособности всех составных частей. Проверка эксплуатационных качеств реле происходит в последовательности, изложенной ниже. В качестве примера – модель Haitun PC-19.

Галерея изображений

Фото из

Перед включением станции в сеть необходимо установить обратный клапан и залить в гидробак воду. Электронное реле давления мощностью 1,1 кВт начинает работу при 1,5 атм и должно отключиться, когда оно достигает 2,5 атм.

Если перекрыть кран, тем самым отключив подачу воды, спустя несколько секунд давление в гидробаке поднимется до максимального, реле сработает и остановит работу станции. Верхнюю границу давления можно отрегулировать вручную

Для тестирования необходимо несколько раз закрыть/открыть кран. Давление будет то возрастать, то понижаться, соответственно, реле должно срабатывать каждый раз. По манометру можно отследить реальные рабочие границы давления – они не всегда совпадают с заявленными

Устройство должно отключать работу станции и в том случае, если заканчивается вода в источнике. Давление также резко поднимается и происходит аварийное отключение. На панели индикации загорается оранжевая лампочка

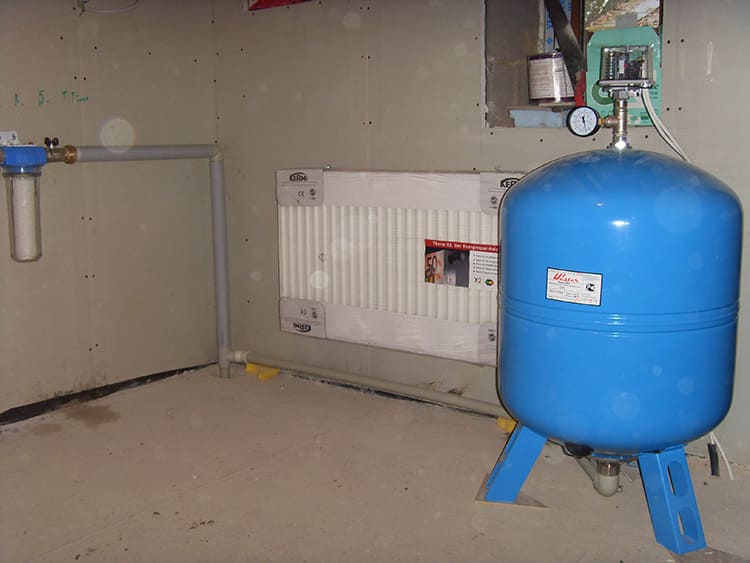

Насосная станция с блоком автоматики

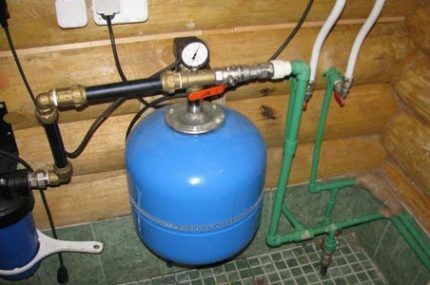

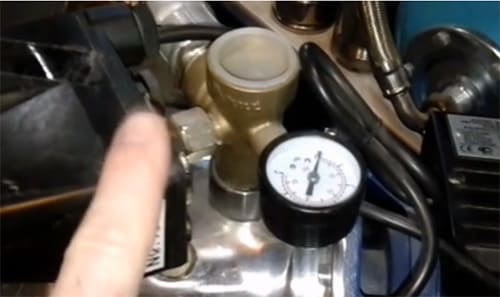

Манометр встроен в корпус реле

Мониторинг работы оборудования

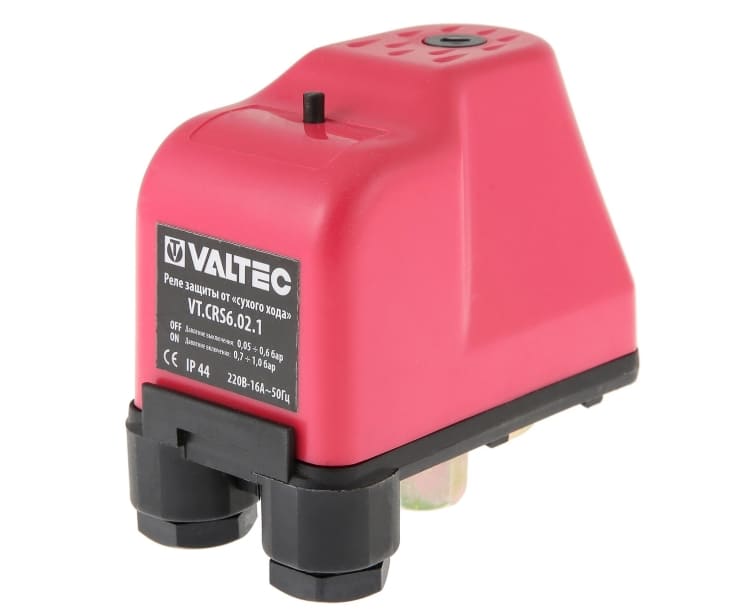

Сигнализация при «сухом ходе»

У механических моделей индикации и панели управления нет, однако они могут быть снабжены кнопкой принудительного включения. Она необходима, чтобы заставить функционировать.

Критерии выбора реле для насоса

Существует множество универсальных моделей, которые продаются отдельно от насосных станций и могут быть использованы для сборки системы своими руками. Приобретая реле или блок автоматики, необходимо опираться на характеристики прибора. Их можно найти в технической документации.

Важно, чтобы возможности реле совпадали по характеристикам с возможностями остального оборудования.

Перед покупкой блока автоматики или реле внимательно изучите технические данные модели. В большинстве случаев они стандартны: номинальное давление от 1,5 атм., максимальное – 3 атм.

Отталкиваться следует от номинального давления, но верхний предел рабочего давления также важен. Необходимо учесть электрические показатели и максимальную температуру воды. Обязательным параметром является класс IP, обозначающий пыле- и влагозащиту: чем выше значение, тем лучше.

Размеры присоединительной резьбы обозначаются в дюймах: например, ¼ дюйма или 1 дюйм. Они должны совпадать с размерами штуцера для подключения. Размеры и масса самих приборов примерно одинаковы и являются второстепенными характеристиками.

Следует также помнить, что существуют встроенные и выносные модели. Большая часть имеющихся в продаже приборов универсальны: они могут подключаться непосредственно к или монтироваться на трубу.

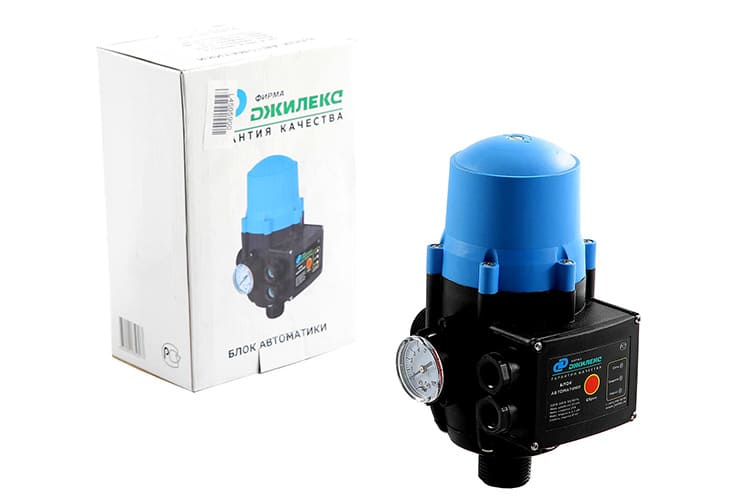

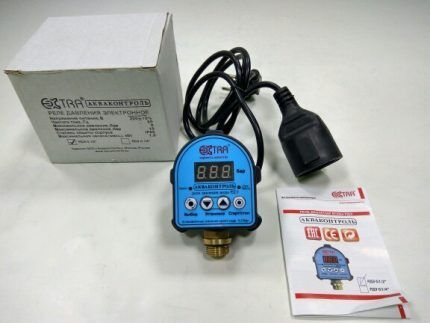

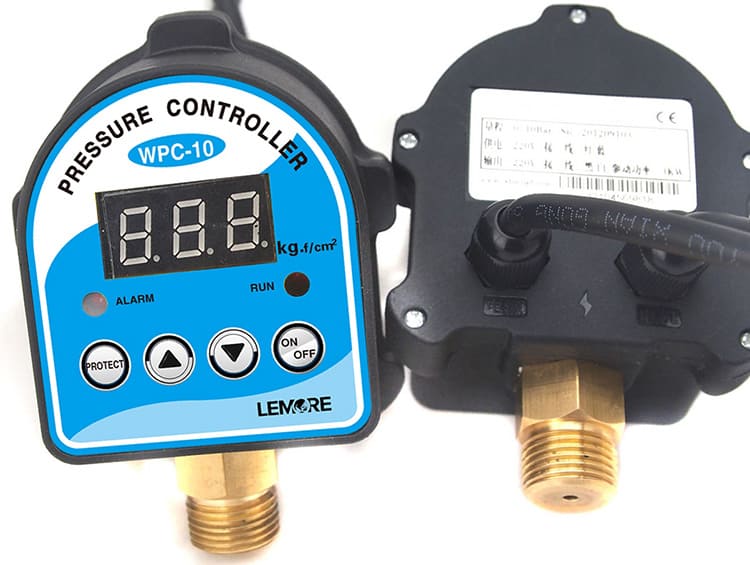

Электронные реле имеют те же функции, что и механические: отвечают за подачу воды и защищают механизм насоса от сухого хода. Они более капризные, чем простые модели, и чутко реагируют на взвешенные частицы в воде. Чтобы защитить устройство, перед местом его подключения устанавливают сетчатый фильтр-грязевик.

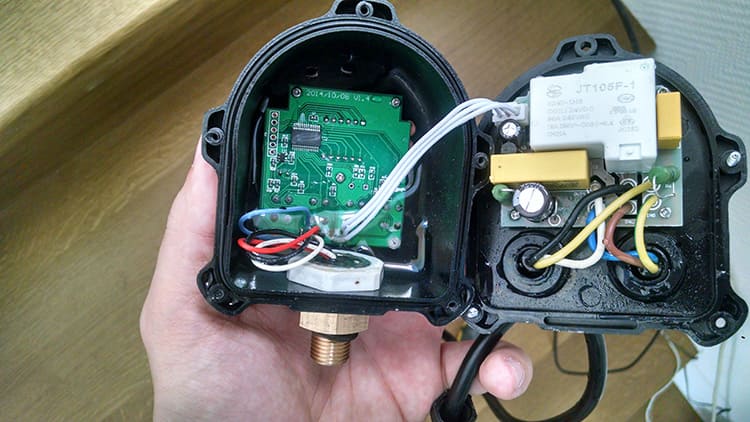

По сути, электронный прибор представляет собой блок автоматики с удобным дисплеем и системой кнопок, дающей возможность выполнять регулировку без разборки устройства

Одно из отличий от традиционной модели заключается в задержке отключения насоса. Если при повышении давления механическое устройство срабатывает быстро, то электронный аналог выключает оборудование только через 10-15 секунд. Это объясняется бережным отношением к технике: чем реже будет включаться/выключаться насос, тем дольше он прослужит.

Некоторые стрелочные модели, а также блоки автоматики работают без гидроаккумулятора, но их функционал ограничен более простым использованием. Предположим, они прекрасно подходят для полива огорода или перекачки жидкости из одного резервуара в другой, но в системе водоснабжения дома не применяются.

При этом технические характеристики устройств такие же, что и у традиционных реле: заводская настройка 1,5 атм., порог отключения – 3 атм., максимальное значение – 10 атм.

Причины для выполнения индивидуальной настройки

Разборную конструкцию прибора и инструкцию по настройке придумали не зря. Заводские параметры редко когда соответствуют требованиям системы водоснабжения, а также объему гидроаккумулятора.

Перед процедурой коррекции реле обязательно следует убедиться в исправности гидроаккумулятора и налаженной работе системы водоподачи в дом, иначе можно неправильно выставить рабочие параметры

С помощью настройки можно не только «подогнать» верхний и нижний предел под оптимальные значения, но и сделать работу оборудования более щадящей – например, уменьшить число включений/выключений насоса. Для этого достаточно немного увеличить диапазон между рабочими давлениями – дельту.

Можно столкнуться и с некорректной настройкой фабричной модели. Если дельту неправильно скоординировали и сделали слишком маленькой, то насос будет постоянно включаться и выключаться, реагируя на минимальное повышение параметров.

Рекомендации по регулировке прибора

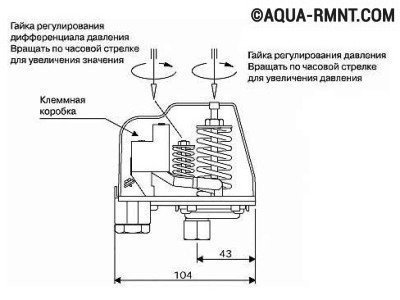

Манипулируя пружинами, можно добиться изменения порога отключения насоса, а также отрегулировать объем воды в гидроаккумуляторном баке. Принято считать, что чем больше дельта, тем больше объем жидкости в баке. Например, при дельте в 2 атм. бак заполнен водой на 50%, при дельте 1 атм. – на 25%.

Чтобы добиться дельты в 2 атм., необходимо установить нижнее значение давления, например, на 1,8 атм., а верхнее на 3,8 атм., изменяя положение малой и большой пружин

Сначала вспомним общие правила регулировки:

• чтобы повысить верхнюю границу срабатывания, то есть увеличить давление отключения, следует закрутить гайку на большой пружине; для уменьшения «потолка» – ослабить ее;
• чтобы увеличить разницу между двумя показателями давления, закручиваем гайку на малой пружине, для уменьшения дельты – ослабляем ее;
• движение гайки по часовой стрелке – увеличение параметров, против – снижение;

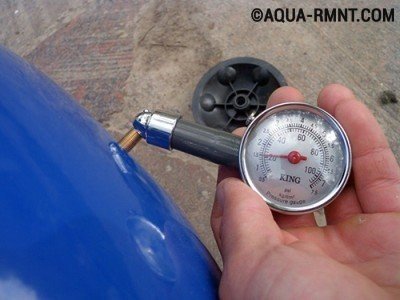

• для настройки необходимо подключение манометра, который показывает начальные и измененные параметры;
• перед началом регулировки необходимо прочистить фильтры, заполнить бак водой и убедиться в работоспособности всего насосного оборудования.

Все действия по регулировке проводятся только после тестирования системы и обнаружения низкой производительности или явных ошибок в работе. Бывает и так, что станция перестает работать по причине засора, забившего фильтр или один из узких патрубков. На нашем сайте есть еще одна статья, где более подробно изложен процесс регулировки реле давления – переходите , чтобы ознакомиться с материалом.

Практические примеры настройки реле

Разберем случаи, когда обращение к регулировке реле давления действительно необходимо. Обычно это происходит при покупке нового прибора или при возникновении частых отключений насоса.

Также настройка потребуется, если вам досталось б/у устройство со сбитым параметрами.

Подключение нового прибора

На этом этапе следует проверить, насколько корректны заводские установки, и при необходимости внести некоторые изменения в работу насоса.

Галерея изображений

Фото из

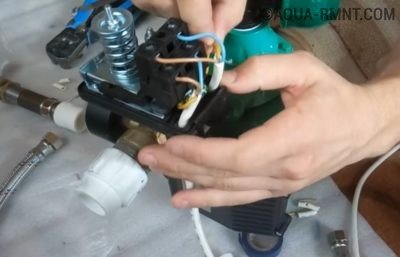

Отключаем энергию, полностью опустошаем систему от воды, пока манометр не достигнет отметки «ноль». Включаем насос и следим за показаниями. Запоминаем, на каком значении он выключился. Затем спускаем воду и запоминаем параметры, при которых насос вновь начинает работать

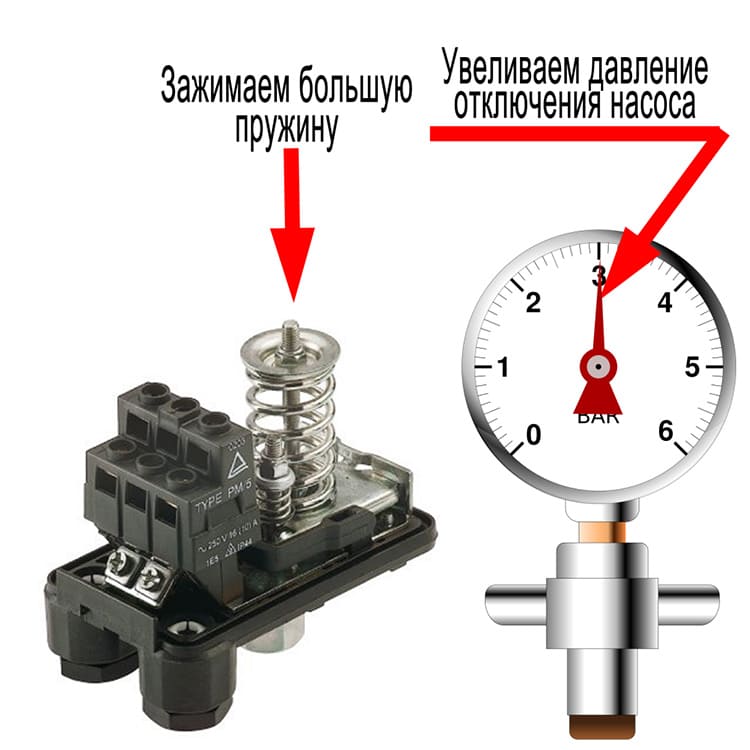

Закручиваем большую пружину, чтобы увеличить нижнюю границу. Производим проверку: спускаем воду и запоминаем значение включения и выключения. Второй параметр должен увеличиться вместе с первым. Регулируем до тех пор, пока не достигаем нужного результата

Производим те же самые действия, но уже с малой пружиной. Действовать нужно аккуратно, так как малейшее изменение положения пружины откликается в работе насоса. Немного закрутив или ослабив гайку, тут же проверяем результат работы

Закончив все манипуляции с пружинами, снимаем конечные показания и сравниваем их с начальными. Также смотрим, что изменилось в работе станции. Если бак стал наполняться в другом объеме, а интервалы включения/выключения изменились, настройка прошла успешно

Этап 1 – подготовка оборудования

Этап 2 – регулировка величины включения

Этап 3 – регулировка величины отключения

Этап 4 – тестирование работы системы

Чтобы проследить за ходом работы, рекомендуется записывать все полученные данные на листок бумаги. В дальнейшем можно вернуть начальные настройки или еще раз изменить параметры.

Насос перестал выключаться

В этом случае принудительно выключаем насосное оборудование и действуем в следующем порядке:

1. Производим включение, и дожидаемся, когда давление достигает максимальной отметки – предположим, 3,7 атм.
2. Отключаем оборудование и понижаем давление путем спуска воды – например, до 3,1 атм.
3. Слегка затягиваем гайку на малой пружине, увеличивая значение дифференциала.
4. Проверяем, как изменилось давление отключения и тестируем систему.
5. Настраиваем оптимальный вариант путем подтягивания и ослабления гаек на обеих пружинах.

Если причина была в неправильной первоначальной настройке, ее можно решить, не покупая новое реле. Рекомендуется регулярно, раз в 1-2 месяца, проверять работу реле давления и при необходимости производить регулировку пределов включения/выключения.

Ситуации, не требующие регулировки

Причин, когда насос не выключается или не включается, может быть множество – от засора в коммуникациях до выхода из строя двигателя. Поэтому, прежде чем начать разборку реле, следует убедиться, что остальное оборудование насосной станции работает исправно.

Если с остальными приборами все в порядке, проблема в автоматике. Переходим к осмотру реле давления. Отключаем его от штуцера и проводов, снимаем крышку и проверяем две критические точки: тонкий патрубок подключения к системе и блок контактов.

Галерея изображений

Фото из

Забился патрубок подключения к гидробаку

Чистка входного отверстия в реле

Засорились электрические контакты

Чистка блока контактов

Если очистительные мероприятия не помогли, а регулировка положения пружин также была напрасной, скорее всего, реле не подлежит дальнейшей эксплуатации и его следует заменить новым.

Предположим, вам в руки попал старый, но действующий прибор. Его регулировка происходит в том же порядке, что и настройка нового реле. Перед началом работы убедитесь в целостности прибора, разберите его и проверьте, все ли контакты и пружины на своих местах.

Выводы и полезное видео по теме

Практические видеосоветы помогут вам лучше понять, как следует производить регулировку нового реле давления насосной станции, если параметры по каким-то причинам вас не устраивают. Также вы узнаете, чем отличается устройство сухого хода.

Рекомендации по настройке автоматики:

Профессиональные советы по правильной регулировке:

Сравнительная характеристика двух видов реле:

Для коррекции работы реле давления специалистов обычно не приглашают, так как это несложная процедура, занимающая немного времени. Вы можете оставить и заводские настройки, однако даже минимальная регулировка поможет продлить эксплуатацию насоса и гидробака, а также оптимизирует работу станции.

У вас есть личный опыт по регулировке реле для насоса и вы можете поделиться дельным советом с посетителями нашего сайта? Пожалуйста, оставляйте свои комментарии, задавайте вопросы, делитесь опытом в расположенном ниже блоке.

устройство, маркировка, подключение и регулировка

Использование воздушного пневматического реле позволяет автоматизировать заполнение рессивера компрессора сжатым газом. Оператору оборудования с прессостатом не нужно мониторить процесс, пытаясь зафиксировать предельные параметры. В итоге предотвращается поломка двигателя. Существенные результаты, не правда ли?

Если планируете приобрести реле давления для компрессора, то вы попали по адресу. Именно у нас вы найдете обширный объем крайне полезной информации о принципах работы устройства, его комплектации и способах подключения.

Мы детально описали существующие виды пневматического реле. Привели варианты подсоединения к бытовой и промышленной сети с предельно понятными схемами. Разобрали типичные поломки и способы их предупреждения. Представленные нами сведения и полезные советы дополнены графическими, фото и видео-приложениями.

Содержание статьи:

Принцип работы реле давления

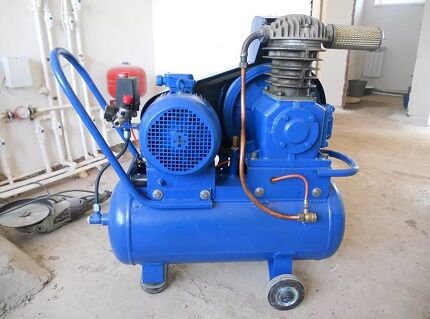

Название реле определено его предназначением — управление поршневым компрессором для поддержания в ресивере требуемой рабочей силы атмосферного давления. Нечасто его можно встретить на винтовом типе устройства, отвечающего за сжатие и подачу воздуха.

Учитываю величину силы прессинга в пневмоавтоматике, прибор воздействует на линию напряжения, замыкая или размыкая ее. Таким образом, недостаточное давление в компрессоре запускает мотор, в момент достижения необходимо уровня – отключает.

Такой стандартный принцип функционирования, основанный на подсоединении в цепь нормального замкнутого контура, задействован для управления двигателем.

В конструкции всех эжекторов есть баллон, содержащий воздух, в котором определенное давление. Его понижение требует включения двигателя для пополнения запаса. Если ситуация обратная и фиксируется избыток – подача прекращается, чтобы емкость не лопнула. Этими процессами управляет прессостат

Также представлены модификации с противоположным алгоритмом работы: достигая минимальных значений в схеме компрессии, прессостат выключает электромотор, при максимальных — активизирует. Здесь система задействуется в нормально разомкнутом контуре.

В качестве действующей системы выступают пружинные механизмы с различной степенью жесткости, воспроизводящие реакцию на колебания в узле давления воздуха.

В процессе функционирования соизмеряются показатели, формирующиеся в результате упругой силы растяжения или сжатия пружин и натиска прессованной устройством атмосферы. Любые изменения автоматически активируют действие спирали и релейный блок подключает или отключает линию питания электричества.

Однако стоит учитывать, что устройством обзорной модели не предусмотрено регуляционное влияние. Исключительно воздействие на двигатель. При этом у пользователя есть возможность устанавливать пиковое значение, при достижении которого сработает пружина.

Комплектация блока автоматики компрессора

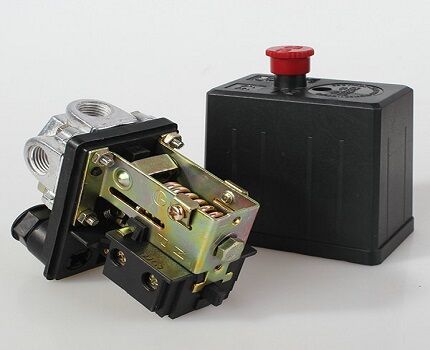

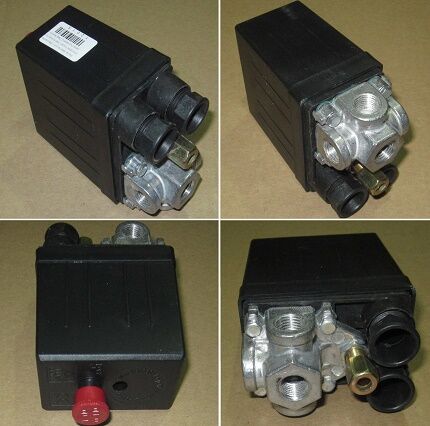

Конструкция реле представляет из себя малогабаритный блок, оснащенный приемными патрубками, воспринимающим элементом (пружина) и мембраной. К обязательным подузлам относят – разгрузочный клапан и механический переключатель.

Воспринимающий узел прессостата составлен из пружинного механизма, изменение силы сжатия которого осуществляется винтом. Согласно заводским стандартизированным настройкам коэффициент упругости устанавливается на давление в пневмоцепи 4-6 ат, о чем сообщается в инструкции к прибору.

Недорогие модели эжекторов не всегда оснащены релейной автоматикой поскольку подобные приборы монтируются на ресивере. Тем не менее при длительном режиме работы для устранения проблемы перегрева элементов двигателя есть смысл устанавливать прессостат

Степень жесткости и гибкости элементов пружины подчинены температурным показателям окружения, поэтому абсолютно все модели промышленных устройств спроектированы для устойчивого функционирования в среде от -5 до +80 ºC.

Мембрана резервуара подсоединена к выключателю реле. В процессе передвижения она осуществляет включение и отключение прессостата.

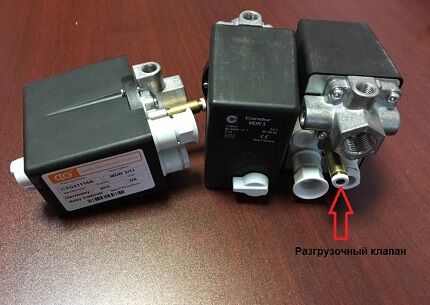

Узел разгрузки подключен к воздухоподводящей магистрали, что позволяет выпустить в атмосферу из поршневого отсека лишнее давление. При этом происходит разгрузка подвижных частей компрессора от излишнего усилия

Разгрузочный элемент расположен между обратным клапаном эжектора и блоком компрессии. Если привод мотора прекращает работу, активизируется отдел разгрузки, посредством которого стравливается лишнее давление (до 2 атм) из поршневого отсека.

При дальнейшем старте или ускорении электромотора создается натиск, закрывающий клапан. Таким образом предотвращается перегруженность привода и упрощается запуск прибора в выключенном режиме.

Есть система разгрузки с временным интервалом включения. Механизм остается в открытом положении при старте мотора в течение заданного промежутка. Этого диапазона хватает для достижения двигателем максимального крутящего момента.

Механический выключатель требуется для старта и остановки автоматических опций системы. Как правило, в нем две позиции: «вкл.» и «выкл.». Первый режим включает привод и компрессор действует по заложенному автоматическому принципу. Второй – предотвращает случайный запуск мотора, даже когда давление в пневмосистеме на низком уровне.

Запорная арматура позволяет избежать аварийных ситуаций при выходе из строя элементов схемы управления, например, поломки поршневого узла или внезапной остановки мотора

Безопасность в промышленных конструкциях должна находиться на высоком уровне. Для этих целей компрессорный регулятор оснащают предохранительным клапаном. Таким образом обеспечивается защита системы при некорректном действии реле.

При нештатных ситуациях, когда уровень давления выше допустимой нормы, а телепрессостат не срабатывает, включается в работу предохранительный узел и выполняет сброс воздуха. По аналогичной схеме действуют в системах отопления, принцип работы и устройства которых описаны в рекомендуемой нами статье.

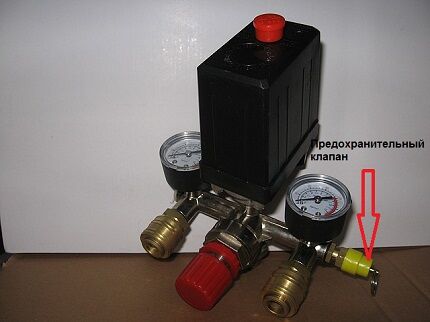

Опционально в качестве дополнительного защитного оборудования в обзорном устройстве может использоваться и . С его помощью выполняется мониторинг силы подающего тока для своевременного отключения от сети при возрастающих параметрах.

Во избежание выгорания обмоток двигателя приводится в действие выключение питания. Установка номинальных значений осуществляется посредством специального регулирующего устройства.

Виды прессостатных устройств

Вариаций исполнения компрессорного блока автоматики всего две. Определение производится исходя из их принципа работы. В первом варианте механизм выключает электромотор в момент превышения установленных пределов уровня давления воздушной массы в пневмосети. Эти устройства называются нормально разомкнутыми.

Схематическое устройство мембранного выключателя давления: 1 – преобразователь давления; 2 и 3 – контакты; 4 – поршень; 5 – пружина; 6 – мембрана; 7 – резьбовое соединение

Другая модель с обратным принципом — включает двигатель, если определяется снижение давления ниже допустимой отметки. Приборы такого типа именуются нормально замкнутыми.

Структура условных обозначений пневмореле

В маркировке реле воздушного давления указывается весь опциональный набор устройства, особенности конструкции, в том числе и информация о заводских параметрах настройки дифференциала давления.

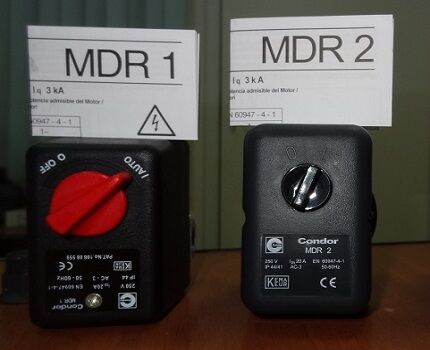

Производственные модели фирмы Condor выпускают оснащение для контроля давления в обширном ассортименте. Серия MDR направлена на применение для эжекторов различной мощности

Разберем более подробно обозначения на примере приборов для воздушных эжекторов РДК – (*) (****) – (*)/(*):

• РДК – серия реле для компрессоров;
• (*) – количество резьбовых портов: 1 – один порт с внутренней резьбой 1/4”NPT; 4 – четыре разъема;
• (****) – тип конструктивного исполнения корпуса: T10P – исполнение 10 с выключателем «рычаг»; T10K – выключатель «кнопка»; T18P – выполнение 18 с выключателем «переключатель»; T19P – 19 с;
• (*) – заводские настройки порогового срабатывания: 1 – 4…6 бар; 2 – 6…8 бар; 3 – 8…10 бар;
• (*) – диаметр разгрузочного клапана: отсутствие символа означает стандартизированный параметр 6 мм; 6,5 мм – 6,5 мм.

Разница минимального и максимального порогов давления устанавливается производителем и, как правило, имеет значение 2 бар.

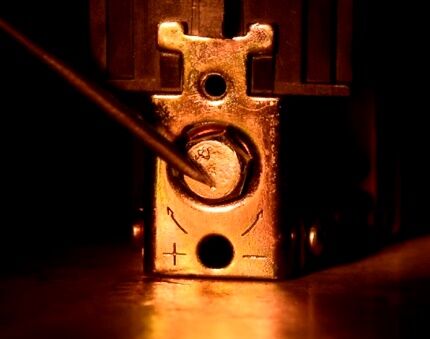

Однако возможна и ручная корректировка диапазона двух значений – максимальное и минимальное, но только в сторону понижения.

Специфика настройки реле давления для насосных станций изложена в , с содержанием которой мы советуем ознакомиться.

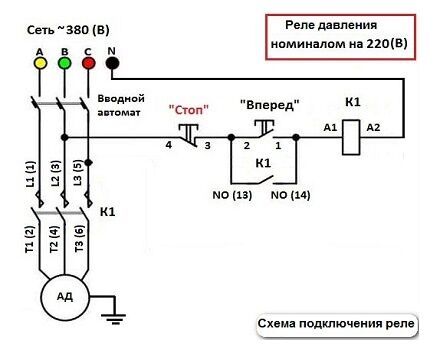

Схемы подсоединения воздушного реле

Компрессорный прессостат производится для подсоединения к различным по нагрузке электросхемам. В соответствии с номиналом линии электропитания подбирается соответствующая модель релейного блока.

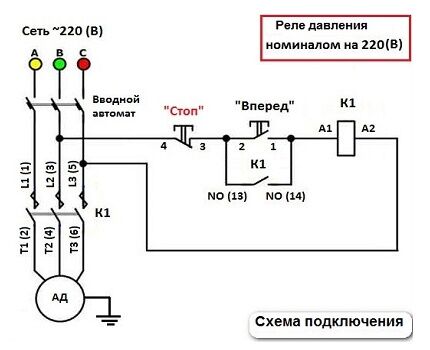

Вариант #1: к сети с номиналом 220 В

Если приводной электродвигатель представлен однофазным устройством, в этом случае устанавливается реле номиналом 220 В с двумя группами контактов.

Для работы с однофазной нагрузкой производители рекомендуют обустраивать узел с помощью моделей серии РДК: хТ10Р-х; хТ10К-х; хТ19П-х, т. к. эти устройства имеют по две контактных группы

Вариант #2: к трехфазной сети с напряжением 380 В

Для трехфазной нагрузки цепи на 380 В может быть использован один из вариантов: модификация реле на 220 В или 380 В, с тремя контактными линиями, для одновременного отключения всех трех фаз.

Оба метода имеют различные схемы. Рассмотрим первый вариант:

Для работы в трехфазной электрической цепи используется прессостат РДК-хТ18П-х. Эта модель оснащена тремя контактами и способствует одновременной коммутации всех фаз

Выбрав второй метод, производится питание от одной фазы (ноль) и в этом случае номинал реле должен быть на 220 В. Более подробно на следующей схеме:

Допускается применение телепрессостатов серии РДК: хТ10Р-х, хТ10К-х и хТ19П-х с трехфазной нагрузкой, однако использование такой схемы предполагает неполное отключение от питающей сети. Конкретнее – одна фаза будет постоянно подключена к нагрузке

После подсоединения к электропитанию необходимо разобраться с дополнительными возможностями, представленными в воздушных блоках для эжекторов.

Установка реле и вспомогательных элементов

В некоторых модификациях прессостатов можно встретить дополнительную комплектацию в виде фланцевых соединений, посредством которых подключается дополнительное оборудование. В основном это трехходовые детали, с диаметром ¼ дюйма.

Посредством нескольких фланцевых разъемов в систему можно вводить дополнительные элементы: предохранительный клапан, манометр и другие необходимые механизмы

Для ввода в эксплуатацию прибора его необходимо подключить к ресиверу. Монтаж состоит из следующих этапов:

1. Посредством основного отверстия выхода прибор подсоединяется к компрессору.
2. К устройству с фланцами подключается манометр. Также могут присутствовать и другие вспомогательные механизмы, требующие включения: предохранительный или клапан разгрузки.
3. Каналы, что не используются для соединения, обязательно закрываются заглушками.
4. Далее согласно электросхеме реле подсоединяют к контактам цепи управления электродвигателем.

Двигатели с небольшой мощностью могут подсоединяться напрямую, в остальных случаях требуется дополнительная установка электромагнитного пускателя соответствующей мощности.

Прежде чем переходить к настройкам пороговых параметров срабатывания, стоит обратить внимание на условия работы. Во-первых, корректировка осуществляется под давлением. Во-вторых, подача электричества к двигателю должна быть прекращена.

Регулировка и пусконаладочный процесс

Заводские установленные параметры не всегда отвечают требованиям потребителя. В большинстве случаев это связано с недостаточной компрессионной силой в наивысшей точке разбора.

Также может не подходить и диапазон срабатывания прессостата. В этом случае будет актуальна самостоятельная корректировка исполнительного механизма.

Стандартные заводские настройки: верхний предел 2,8 атмосферы, нижний 1,4 бар. Осуществление контроля параметров производится визуально посредством манометра, входящего в стандартный комплект прессостата. Новые модели, например, Italtecnica имеют прозрачный корпус и оснащены шкалой-указателем компрессии непосредственно на реле

Для начала настройки рабочего компрессионного значения потребуется осмотреть табличку с гравировкой, где обозначены параметры электродвигателя и компрессора.

Нам нужно только наибольшее значение, которое создает прибор. Этот показатель указывает на максимальную силу давления, которую можно задавать на реле, для корректной работы всей пневмосистемы.

Если установить указанное значение (на рисунке 4,2 атм), тогда при учете всех факторов – перепады в электропитании, выработка эксплуатационного срока деталей и другое — компрессор может не достичь предельного давления, а соответственно не произойдет его отключение.

В подобном режиме рабочие элементы оборудования начнут перегреваться, затем деформироваться и в итоге плавиться.

Максимальное значение эжектора должно учитываться при определении наибольшего значения реле. Этот показатель должен быть меньше номинального давления компрессора. В таком случае все элементы системы будут работать в бесперебойном режиме

Для надежной работы без отключений требуется задавать наибольшее давление выключения на реле, не достигающее номинального показателя, выгравированного на компрессоре, а именно ниже на 0,4-0,5 атм. Согласно нашему примеру – 3,7-3,8 атм.

Пределы давления, при достижении которых происходит включение/отключение компрессора, регулируются единственным болтом. Чтобы не ошибиться с выбором направления для увеличения/уменьшения на металлической основе проставлены стрелки

Определив уровень, который будет задан, необходимо снять корпус реле. Под ним расположены два регулирующих элемента — малая и большая гайки (на рисунке 1,3).

Рядом есть стрелочные указатели направления, в которое будут производиться подкручивания — тем самым осуществляя сжимание и разжимание пружинного механизма (2,4).

Большой винтовой зажим и пружина предназначены для управления параметрами компрессии. При закручивании по ходу часовой стрелки, спираль сжимается — давление выключения компрессора увеличивается. Обратная регулировка – ослабляет, соответственно, снижается уровень давления для отключения.

Стоит помнить: увеличивая силу компрессии выключения, мы изменяем заводские настройки, выставленные с учетом нормативных требований к эксплуатации оборудования. Перед внесением корректировок загляните в техническую документацию прибора, чтобы не превысить заявленные производителем пределы

При воспроизведении настроек ресивер должен быть заполнен не меньше чем на 2/3.

Разобравшись в предназначении элементов, приступаем:

1. Для обеспечения должного уровня безопасности отключаем электропитание.
2. Изменение уровня сжатия пружин выполняется методом проворачивания гайки на несколько оборотов в необходимую сторону. На плате возле регулировочного винта большого диаметра, по стандартам, есть условные обозначение латиницей P (Pressure), меньшего – ΔР.
3. Контроль корректировочного процесса производится визуально на манометре.

Некоторые производители для удобства выносят регулировочную арматуру для изменения номинального значения на поверхность корпуса устройства.

Возможные неисправности прибора

Отмечают несколько характерных для прессостатов неисправностей. В большинстве случаев их попросту меняют на новые устройства. Однако есть незначительные проблемы, устранить которые можно самостоятельно без помощи мастера-ремонтника.

Если предметом сбоя работы был определен прессостат, мастер будет настаивать на замене прибора. Все сервисные действия по чистке и замене контактов обойдутся пользователю дороже, нежели приобретение и монтаж нового устройства

Чаще других встречается неисправность, характеризующаяся утечкой воздуха из реле при включенном ресивере. В этом случае виновником может быть пусковой клапан. Достаточно заменить прокладку и проблема будет устранена.

Частое включение компрессора свидетельствует о расшатывании и смещении регулировочных болтов. Здесь потребуется перепроверить порог включения и отключения реле и настроить их согласно указаниям предыдущего раздела.

Методы устранения поломки

Решение более сложной задачи предстоит, если компрессор не работает. Источников может быть несколько. Рассмотрим один из них – оплавление контактов прессостата из-за эрозии, возникающей от искр электричества.

Подгорание контактной группы происходит из-за электроискровой эрозии, которая образуется в результате размыкания контактов. Однако для замены элементов не всегда представляется возможность — некоторые модификации уже не представлены в продаже

Для устранения такого рода неисправности можно воспользоваться одним из способов: очистить поверхность, что продлевает срок службы не менее, чем на 3 месяца, или отремонтировать, заменив контакты в клеммных зажимах.

Поэтапный инструктаж второго варианта:

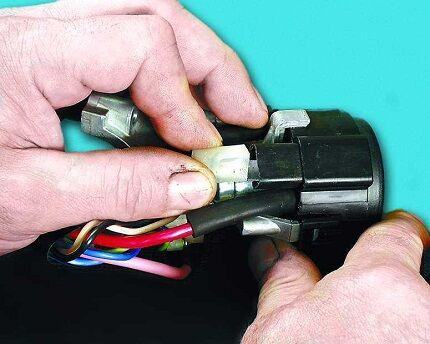

1. Стравить весь воздух из ресивера и отключить питание эжектора. Демонтировать реле давления.
2. Сняв защитный корпус отсоединяем проводку, подведенную к группе контактов.
3. Посредством отвертки необходимо извлечь клемму с контактами и высверлить из нее подгоревшие линии.
4. Заменить провод можно медной проволокой. Подбирать необходимо с учетом диаметра отверстия, т. к. она должна плотно сесть в посадочное гнездо. Ее вставляют в отверстие и обжимают с обеих сторон.
5. Аналогичные действия проделывают и с остальными обгоревшими линиями.
6. После того как контактная группа будет собрана, ее монтируют на прежнее место и закручивают крышку прессостата.

Компрессорное реле функционирует в сложных условиях, подвергаясь износу и выходу из строя.

Несмотря на то что ремонт не является рентабельным, те, кто знаком с устройством, могут выполнить его самостоятельно. Однако выгодным все же остается вариант замены на новый прибор.

Выводы и полезное видео по теме

Подробно об устройстве прессостата, а также наглядный процесс регулировки его параметров в сюжете:

Возможна и самостоятельная сборка регулировочного узла для компрессора, об этом в видеоматериале:

Пневматические приборы считаются более безопасными и удобными в эксплуатации, нежели электрические или бензиновые образцы. Представлен широкий выбор дополнительного оборудования, работающего со сжатым воздухом: пистолеты для промывки, подкачки шин или покраски и многие другие.

С помощью реле появляется возможность автоматической работы с поддержанием требуемого уровня компрессии в приемнике.

Пишите, пожалуйста, комментарии в блок-форме, расположенной под тестом статьи. Делитесь собственным опытом в эксплуатации компрессора с реле давления, задавайте вопросы, публикуйте фото по теме. Не исключено, что ваши рекомендации будут полезны посетителям сайта.

🚿 Реле давления воды для насоса: виды, назначение, порядок монтажа

Обеспечить стабильную работу водопровода можно путём установки реле давления воды для насоса. Это устройство позволяет отрегулировать параметры работы системы, а также повысить срок её службы. Чтобы вам было проще сделать выбор в пользу того или иного варианта, предлагаем познакомиться с существующими разновидностями.

Реле давления воды поможет автоматизировать работу системы водоснабжения

Читайте в статье

Область применения

Основным назначением данного устройства является оптимизации работы системы водоснабжения. Благодаря его наличию, происходит периодическое включение и выключение насоса. В качестве контролируемого параметра выступает давление в системе.

Внимание! Установив реле, вы увеличите срок службы системы водоснабжения в целом.

Можно задать диапазон изменения давления в системе

Как устроены и работают реле различного вида

Конструктивное исполнение подобных устройств может отличаться. Производители предлагают механические и электронные модели с различным диапазоном контролируемых параметров. Предлагаем познакомиться с особенностями каждого вида и их отличительными чертами.

Для каждой системы можно подобрать несколько моделей

Механические

В пластмассовом корпусе такого устройства содержится пружинный блок и контакты, положение которых контролируется мембраной (тонкой пластиной), разделяющей сжатый воздух и воду в гидробаке. В состав пружинного блока входят два элемента:

• маленькая пружина, контролирующая значение минимального давления в системе. Для изменения значения контролируемого параметра используются специальные гайки;
• большая пружина, позволяющая изменить максимальное значение давления. Регулировка выполняется с помощью гайки.

Устройство включает большую и маленькую пружину

При работе механического реле, мембрана, отреагировав на изменение давления в системе, смыкает и размыкает контакты. Чем больше данное значение, тем больше изгиб пластины. Как только будет достигнут максимальный порог, произойдёт размыкание контакта. При снижении параметра ниже установленного значения, насос опять включится в работу.

Интервал варьирования задаётся с путём подкручивания пружин

Электронные

Электронные устройства стоят дороже механических. Они проще настраиваются и обеспечивают более высокую точность контроля. В их состав входит контроллер потока, моментально отключающий насос при прекращении подачи воды. Благодаря этому удаётся избежать режима «сухого хода». У большинства моделей имеется собственный гидробак небольшого объёма, который позволяет защитить систему от гидроудара.

Электронные модели просты в эксплуатации

Повышенная чувствительность устройств к наличию примесей в подаваемой воде, может стать причиной их выхода из строя. Для увеличения периода эксплуатации стоит установить фильтры, благодаря которым из рабочей жидкости вовремя будет удалено всё лишнее.

Для длительной работы конструкции наличие фильтра обязательно

Достоинства и недостатки реле давления воды

К основным преимуществам прибора стоит отнести:

• стабильность работы системы водоснабжения. При этом, электронные модели позволяют более точно настраивать работу насоса;
• благодаря датчику протока во всех электронных и некоторых механических моделях создана защита от «сухого хода», отключающая насос при отсутствии воды;
• защита от гидроудара;
• увеличение срока службы всех элементов системы водоснабжения.

Функционал устройств может отличатьсяДатчик «сухого хода» предотвратит нежелательные явления

Комментарий

Владислав Михальцев

Слесарь по эксплуатации систем водоснабжения и водоотведения ООО «ГК «Спецстрой»

Задать вопрос

«При срабатывании защиты от «сухого хода», в системах с механическим реле, подача воды возобновляется после ручного включения насоса.

«

Из недостатков стоит отметить сложность регулировки механических устройств.

Чтобы отрегулировать механическое реле для насоса, надо обладать определёнными знаниями

Выбираем реле давления воды для насоса: основные критерии

Чтобы выбрать подходящую модель, надо ориентироваться на ряд критериев. Неправильный выбор может привести к тому, что система будет работать неправильно. Предлагаем узнать, на что обратить внимание, выбирая подходящую модель для системы водоснабжения частного дома.

Выбрать оптимальную модель бывает очень сложно

По конструкции

Для начала стоит определиться с конструктивными особенностями реле. Всё зависит от требуемой точности. У электронных моделей варьируемые параметры могут меняться в более узком диапазоне. Однако, по сравнению с механическими аналогами, они имеют более высокую стоимость, предъявляют повышенные требования к качеству воды и стабильности напряжения в системе электроснабжения.

Устройство с встроенным манометром предпочтительно

Совет! Если вы приобрели дорогостоящий насос, увеличьте его срок службы, отдав предпочтение электронной модели, вместо механической.

Следует также учитывать, что реле для насоса могут быть:

• силовыми, с помощью которых осуществляется включение и выключение насосной установки;
• управляющим. Такие устройства подают сигнал на силовой блок управления, отвечающий за работоспособность насоса.

Силовые реле сразу отключают насос

По техническим параметрам

Насос и гидроаккумулятор приобретаются до покупки реле. Кроме того, для выбора контроллера, надо знать рабочие параметры системы водоснабжения. В частности:

• максимальное допустимое давление в системе;
• минимальное давление;
• давление в воздушной камере гидроаккумулятора.

Два последних параметра связаны между собой. Минимальное давление в системе должно быть выше, чем аналогичный параметр в воздушной камере гидроаккумулятора, на 0,2 атм. В противном случае мембрана начнет интенсивно изнашиваться.

Также следует проконтролировать максимальную мощность, на которую рассчитана конкретная модель. Она должна соотноситься с характеристиками насоса.

До начала монтажных работ, следует убедиться в соответствии реле давления воды требованиям системы

По производителю

Чтобы приобрести качественную модель, чьи характеристики полностью соответствуют заявленным, мы советуем обратить внимание на продукцию:

• «Юнипамп». В каталоге российского производителя представлены качественные модели по умеренной цене. Предлагаемые реле ориентированы на взаимодействие с насосами, мощность которых не превышает 1,5 кВт. Встроенные манометры упрощают монтажные работы;
• Grundfos. Предлагаемые датской компанией устройства отличаются высоким качеством изготовления. Имеют уровень защиты IP52, что практически не ограничивает место их установки. Некоторые устройства могут эксплуатироваться при напряжении менее 220 В. По заявленным производителем параметрам, можно подобрать реле давления воды для подключения к насосу с определённой мощностью;
• Condor. Качественные реле от немецкого производителя отличаются универсальностью. Компания предлагает двухполюсные модели. Имеют достаточно высокую стоимость;

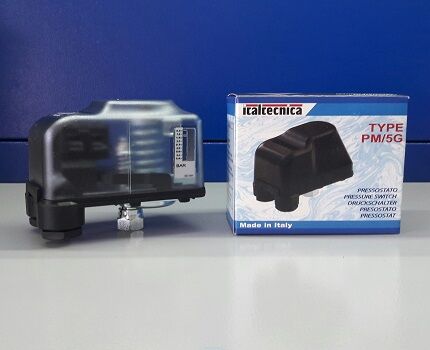

• Italtecnica. Итальянский производитель смог совместить высокое качество и приемлемую цену. Давление в системе может регулироваться в пределах 1 – 5 бар;
• «Джилекс». Качественные модели с оптимальным функционалом.

«Джилекс» – гарантия качества

Качественные реле давления воды предлагают и другие производители: «Прессконтроль», «Акваробот», «ВиСтан 3», Alco, «Малыш» и Espa.

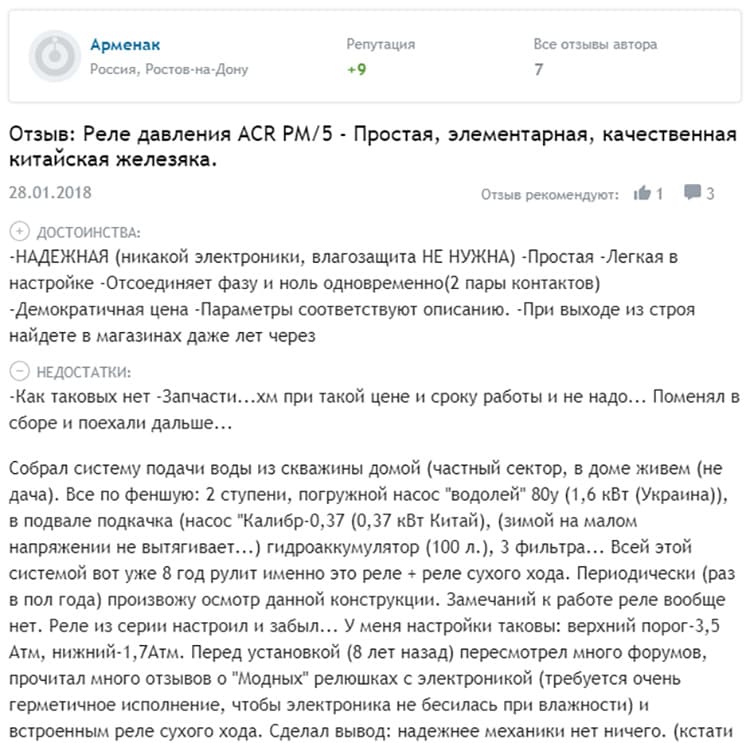

Отзыв о реле давления ACR РМ/5:

Подробнее на Отзовик: https://otzovik.com/review_5969952.html

Установка реле давления воды для насоса

Если ваша система водоснабжения до сих пор работает без реле, предлагаем исправить данный недостаток. Все работы можно выполнить своими руками. Надо лишь выбрать подходящую модель и разобраться с порядком выполнения монтажных работ.

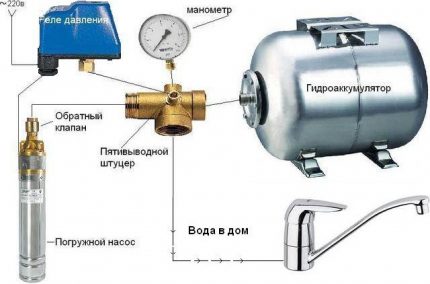

Реле давления воды должно подключаться правильно

Подключение к электросети

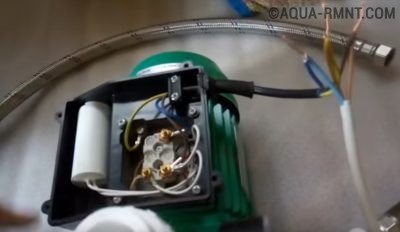

Чтобы подключить реле давления воды к электросети, следует сначала внимательно изучить инструкцию, составленную производителем. Это поможет разобраться, какие провода к каким клеммам должны подключаться. После этого, следует снять крышку. Клеммы, с помощью которых реле давления воды подключается к системе электроснабжения, обозначаются как «Line».

Заземление должно быть обязательно подключено

Подключение к трубопроводу

Подключение выполняется следующим образом:

Иллюстрация	Описание действия

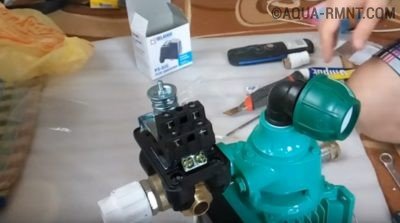

	Подключаем реле давления воды к насосу. Для этого используются специальные клеммы, обозначенные, как правило, «Motor». Третий провод подключается к заземлению. Устанавливаем крышку обратно.

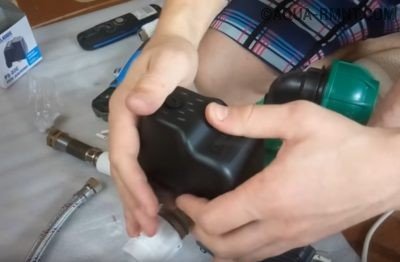

	К патрубку на задней части реле давления воды прикручиваем пятивыводной штуцер, с помощью которого устройство будет подсоединяться к трубопроводу.
	К выходам подсоединенного штуцера подключаем магистраль, по которой вода подаётся в дом, шланг, подающий воду от насоса и гидроаккумулятор. Возможно также подключение манометра.

Порядок регулировки

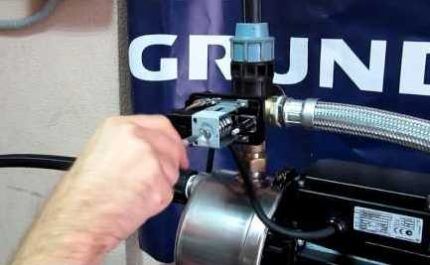

Регулировка механического реле давления осуществляется с помощью гаек около большой и маленькой пружины, расположенных внутри корпуса. Большая позволяет выставить нижний порог срабатывания реле. Меньшая – установить разницу между минимальным и максимальным давлением. Настройку выполняем следующим образом:

• подключаем гидроаккумулятор с предварительно выставленным давлением воздуха;
• для контроля точности настройки, устанавливаем манометр;
• включаем насос и ждём, пока на манометре не будет зафиксировано максимальное значение давления;
• начинаем сливать воду, дожидаясь срабатывания реле. Этот момент будет соответствовать минимальному значению;
• если полученные значения не соответствуют требуемым, вращаем большую гайку, меняя значение нижнего уровня.

Давление следует контролировать с помощью манометра

Более подробно процесс регулировки можно увидеть на следующем видео:

Защита от холостого хода

Если существует вероятность отключения воды, стоит обезопасить оборудование от холостого хода, который может существенно сократить срок его службы. Особенно, если речь идёт о насосе с мокрым ротором, использующим в качестве охлаждающей жидкости воду. Установка реле, обеспечивающего размыкание контактов при отсутствии воды, позволит защитить систему от нежелательного режима работы.

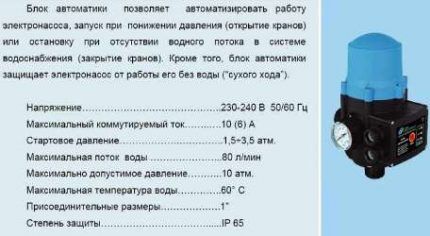

Датчик давления позволит проконтролировать наличие холостого хода

Внимание! Повторное включение будет возможно только при достаточном количестве воды.

Для контроля холостого хода может использоваться:

• значение уровня воды;
• давление, создаваемое на выпускном патрубке;
• характеристики потока, проходящего через прибор.

Реле для насосной станции

Предлагаем посмотреть следующие видео, чтобы разобраться в тонкостях подключения защиты от холостого хода:

Неисправности и их устранение

В процессе работы любого реле давления воды могут возникнуть неисправности, которые, в ряде случаев, можно устранить своими руками:

Неисправность	Электронная модель	Механическое реле
Не работает мотор	Проверьте подключение к сети и наличие тока. Для этого необходимо открыть крышку и внимательно осмотреть устройство, проверить качество контактов. Неисправные контакты, другие вышедшие из строя элементы следует заменить.	Проверить контакты и убедиться в их целостности. Если контактную группу из-за скопившихся загрязнений заклинило в определённом положении, стоит очистить подвижные части.
Нестабильная работа насоса	Нагар на контактах. Следует их очистить.	Грязь на мембране и отверстии штуцера, ржавчина на пружинах. Следует очистить подвижные элементы, смазать и отрегулировать.

Иногда ремонт можно выполнить своими руками

Делитесь в комментариях, какое реле давления воды подключено к насосу в вашем водопроводе, и почему вы отдали предпочтение именно этой модели.

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

Реле давления для насосной станции

Возможные ошибки при отладки реле давления

При регулировке реле необходимо помнить, что маленькая пружина более чувствительна, нежели большая. Гайку на первой надо крутить медленней и осторожней. И главное, маленькая пружина устанавливает не само давление воды выключения насоса, а дельту между порогами срабатывания автоматики.

Еще один момент – нижний порог не должен превышать 80% от максимума давления для конкретного реле, идущего с насосным оборудованием. Если напор выходит в кранах недостаточным, то релейный коммутатор придется менять на более «мощный».

Проверку давления насосной станции рекомендуется производить раз в полгода. Надо будет полностью сливать воду. А потом включать ее, проверяя по манометру реальные значения порогов. В целом, регулировка водяного давления у домашней станции автономного водоснабжения не должна вызвать проблем. Необходимо подкрутить ключом или отверткой лишь пару гаек на двух пружинах.

Критерии выбора прибора

Выбирая оборудование, контролирующее силу водного потока, следует тщательно изучить его технические характеристики.

Особенное внимание стоит обратить на диапазон рабочей температуры и давления, на которые оно рассчитано, диаметр резьбы и посадочных отверстий, класс защиты, нюансы по применению

Также важно уточнить, из каких материалов сделано изделие

Самыми надежными и долговечными специалисты считают устройства из латуни, нержавеющей стали, алюминия. Эти материалы защищают конструкцию от критических последствий частого в водопроводных системах явления – гидравлических ударов

Рассматривая разные модификации реле, имеет смысл приобрести вариант, изготовленный из металла. Корпус и рабочие компоненты таких устройств отличаются повышенной прочностью.

Данный факт позволяет оборудованию длительное время выдерживать серьезные нагрузки, возникающие в связи с существенным давлением в водопроводе со стороны жидкости, проходящей через датчик.

Значение давления, при котором работает реле, должно соответствовать мощности установленного насоса. От этой характеристики зависят параметры водного потока, циркулирующего по трубопроводу.

схема подключения, устройство, принцип работы

Поршневые компрессоры используются везде, где нужен стационарный или мобильный источник сжатого воздуха. Реле отключает электродвигатель компрессора, когда давление в резервуаре достигает заданного значения, и снова запускает его, если давление в ресивер упало ниже допустимой величины. Оно также сбрасывает лишний воздух в атмосферу.

Принцип работы

Принцип работы блока автоматики несложен. Устройство смонтировано на патрубке, сообщающемся с ресивером. Пружинно-мембранный датчик реле давления для компрессора постоянно измеряет давление. Как только оно падает ниже установленного значения, шток датчика под действием пружины замыкает контакты реле компрессора и подключается электромотор, нагнетающий воздух в резервуар. После достижения заданного давления оно отжимает шток и размыкает контакты, отключая двигатель. Регулировка этих значений доступна пользователю.
Кроме того, по достижении предела рабочего давления срабатывает входящий в состав устройства предохранительный клапан, стравливая излишний воздух из компрессора в атмосферу.

Устройство

Все компоненты прессостата для компрессора собраны в компактном узле, прикрытым пластиковым или металлическим корпусом. В состав изделия входит:

• Входной и выходной патрубки.
• Чувствительный элемент- пружина и мембрана.
• Шток. Соединен с мембраной и размещен внутри витков пружины.
• Контактная группа.
• Регулировочные винты.
• Разгрузочный и предохранительный клапан.
• Механический выключатель.

Упругость пружины, а, следовательно, и чувствительность датчика, зависит от температуры окружающего воздуха, большинство устройств предназначены для работы в диапазоне температур от -5 до +70 °С.

Узел разгрузки предназначен для выпуска воздуха из цилиндров компрессора после его остановки. Благодаря этому:

• облегчается его последующий запуск;
• снижается износ деталей поршневой группы;
• продлевается срок службы всего агрегата.

При срабатывании клапана разгрузки в тишине, наступившей после остановки компрессора, отчетливо слышен резкий характерный звук.

Механический выключатель служит для первичного запуска и окончательной остановки компрессора. У него две позиции: «Включено» и «Выключено». «Включено» активирует системы автоматической работы. Он передает прессостату дальнейшее управление компрессором. Положение «Отключено» предотвращает самопроизвольный пуск мотора при падении напора в ресивере ниже установленного значения.

Предохранительный клапан позволяет сбросить лишнее давление в атмосферу в случае выхода из строя реле и избежать поломки компрессора в этом случае.

Дополнительной защитой электродвигателя компрессора может служить тепловое реле. Его включают в блок автоматики, оно отключает обмотки мотора от питающего напряжения в случае возрастания силы тока, свидетельствующего о перегрузке двигателя.

Настройка воздушного компрессора сводится к установке рабочего давления регулировочным винтом. На регуляторе давления нанесены значения. Более точно давление можно контролировать по манометру.

Виды прессостатных устройств

Выпускается два основных варианта прибора. Пневмомеханическая часть у них идентична, различие определяется в способе замыкания контактов при движении штока:

• Нормально замкнутые (НЗ). применяется при прямом управлении цепью двигателя малой и средней мощности.
• Нормально разомкнутые (НР). Движение штока замыкает контакты при достижении предельного давления. Обратное движение размыкает их при его снижении. Контакты используются для управления более мощным реле, запускающим и останавливающим электромотор. Схема получается более сложной, но снижается нагрузка на контакты прессостата, увеличивается ресурс.

При замене реле нужно внимательно проверить, чтобы его вид соответствовал электрической схеме компрессора. его тип.

Установка реле и вспомогательных элементов

Кроме базовых компонентов, устройства часто комплектуются дополнительными приспособлениями, повышающими удобство работы или расширяющими функциональность аппарата.

Их устанавливают на фланцевые соединения, чаще всего — 1/4”

Подключение реле давления к компрессору осуществляется так:

• Привинтить входящий патрубок к патрубку резервуара.
• Подключить к фланцам прибора манометр, разгрузочный и предохранительный клапаны.
• Закрыть заглушками неиспользуемые отверстия.
• Подсоединить электрический разъем реле к электромотору.

Электромоторы малой мощности подключаются напрямую, более мощные потребуют применения пускателя. Конструкция реле давления должна соответствовать мощности двигателя.

Регулировка и пусконаладочный процесс

На заводе-изготовителе проводят настройку и регулировку устройства. Типовые значения — это 2,8 атм. для верхнего предела и 1,4 для нижнего. Однако иногда возникают ситуации, в которых необходимо регулировать прибор самостоятельно:

• Настройка после частичного или полного ремонта.
• Специфические требования устройств — потребителей.
• Установка реле, первоначально не предназначенного для работы c данным компрессором.

Перед тем, как приступить к регулировке, следует внимательно изучить параметры всех сопрягаемых устройств по их паспортам. Паспортные данные должны соответствовать цифрам, выбитым или отгравированным на табличке, закрепленной на корпусе агрегата.

Главный показатель- это максимальное давление, на которое рассчитан компрессор. Значение, при котором будет срабатывать прессостат, должно быть меньше этого максимума на 0,4-0,5 атм. В реальных условиях работы аппарата, учитывая нестабильность напряжения, потери в уплотнениях, степень износа поршневой группы, это давление может не быть достигнуто. Тогда прессостат не отключит мотор, компрессор будет непрерывно работать, перегреваться и изнашиваться.

Определившись со значениями параметров, можно приступать к регулировке. Для этого необходимо:

• Снять кожух.
• Станут доступны две гайки- побольше и поменьше. Это и есть органы регулировки. На корпусе рядом выгравированы стрелки, показывающие направление вращения для увеличения и для снижения параметра соответственно.
• Большая гайка задает значение, при котором отключается электромотор. При вращении по часовой стрелке значение увеличивается, в обратную сторону- снижается. Она обозначена значком Р (Pressure)
• Меньшая гайка устанавливает разницу давления включения двигателя по сравнению с значением для отключения. Она обозначается ΔР.

Перед тем, как начать настройку, следует наполнить резервуар не менее чем на 2/3. Последовательность действий следующая:

• Отключить агрегат от сети.
• Настроить значения Р и ΔР, вращая регулировочные гайки.
• Устанавливаемые значения следует контролировать по манометру.

Ряд изготовителей размещают органы настройки снаружи корпуса устройства. Это повышает удобство регулировки, но одновременно повышает риск сбить настройки случайным касанием.

Возможные неисправности прибора

Устройство отличается простотой конструкции и высокой надежностью. Однако и они подвержены неисправностям и поломкам. Ряд мелких затруднений вполне можно исправить своими руками:

• Утечка воздуха из прибора при включенном насосе. Определяется по характерному свисту и ощущению резкого холодного сквозняка вблизи корпуса. Чаще всего причина в поломке пускового клапана. Для ремонта следует заменить прокладку.
• Частое включение мотора. Причиной может быть расшатывание регулировочных винтов. Следует провести процедуру регулировки пороговых значений включения и отключения по манометру и при необходимости восстановить паспортные значения.

В случае серьезных проблем опытные мастера рекомендуют не возиться с ремонтом и последующей настройкой, а сразу заменить весь прибор.

Методы устранения поломки

Более сложные работы потребуются, если компрессор не включается. Это может случиться в случае износа и оплавления контактов реле от искр, возникающих в момент прерывания электрического тока. Возможно два метода:

• В случае небольшого износа контактных групп зачистить площадки надфилем или шкуркой. Следует соблюдать осторожность, чтобы не погнуть ламели. Это продлит срок эксплуатации на несколько недель.
• Заменить контактные группы на новые из ремонтного комплекта для данной модели.

Для ремонта контактных групп следует проделать следующие операции:

• Стравить воздух из резервуара и отключить агрегат от сети.
• Снять реле с компрессора.
• Удалить кожух.
• Отключить провода, идущие к контактам.
• Отверткой поддеть и вытащить из крепления контактную клемму, осторожно высверлить оплавленные площадки.
• Провод заменяют медной проволокой соответствующего сечения. Она должна входить в отверстие с минимальным зазором. Проволоку пропускают в отверстие и плотно обжимают пассатижами.
• После ремонта всех оплавленных контактов собрать устройство в обратном порядке.

Тратить время на такой ремонт имеет смысл лишь в случае недоступности фирменных запасных частей для замены.

Схема подключения

Схема подключения реле давления зависит от типа электромотора. Однофазные управляются реле, рассчитанными на 220 В с двумя контактными группами. Для трехфазных электродвигателей ставят прибор на 380 В, с тремя контактными группами, подключающими каждая свою фазу. Использование однофазных коммутаторов для трехфазных нагрузок недопустимо, поскольку одна из фаз остается постоянно подключена к обмотке.

Фланцевые соединений

Ряд производителей устанавливают на свои изделия дополнительные фланцевые разъемы. Чаще всего их два или три, типоразмер- ¼ “. Через них подключают такие узлы, как предохранительный клапан, манометр и т. п.

Установка реле давления

Для монтажа необходимо выполнить следующие операции:

• Присоединить реле к патрубку ресивера.
• Подключить манометр, предохранительный и разгрузочный клапаны через фланцевые разъемы.
• В оставшиеся незанятыми разъемы поставить заглушки.
• Подключать провода от двигателя к электрическому разъему устройства.
• Провести регулировку.

Последний пункт следует рассмотреть подробнее.

Регулировка реле

Важно! Регулировка проводится при заполненном минимум на 2/3 резервуаре и отключенном питании.

Изготовитель поставляет проверенные и отрегулированные на стандартные значения приборы.
Если же параметры данного компрессора или особенности устройств –потребителей требую настроить реле на другие значения, следует проделать следующее:

• Снять кожух устройства.
• Станут видны две головки под гаечный ключ.
• Большая управляет давлением отключения и обозначена литерой Р (Pressure).
• Малая управляет разницей давлений, при которой включится мотор. Ее обозначают литерами ΔP.
• Стрелки показывают направление кручения для повышения значений (+) и для снижения (-).
• Контролируя давление по манометру, выставить необходимые значения.

Далее следует собрать устройство в обратном порядке. Компрессор готов к работе.

как установить и настроить, инструкция со схемами, фото и видео

В комплекте с насосной станцией владелец дома или дачи получает реле давления воды для насоса. Оно позволяет наполнять гидробак автоматически, избавляя хозяев от лишних хлопот, но требует самого внимательного отношения. Дело в том, что этот ключ необходимо, во-первых, правильно подключить, а во-вторых — выполнить регулировку для потребностей конкретного дома и его водопроводной системы. Пренебрежени этими важными моментами может привести к поломке всей насосной станции, а также к снижению сроков ее эксплуатации. Перед подключением и настройкой оборудования необходимо разобраться в принципах работы устройства и гидроаккумулятора.

Назначение, устройство и принцип работы

Реле — это основной элемент для регулировки подачи воды в насосной системе. Благодаря ему осуществляется включение и выключение всей системы насосного оборудования.

Именно этот узел в системе водоснабжения отвечает за напор воды. Благодаря реле, происходит баланс между большой ее подачей и слабой.

Реле устроено на принципе размыкания контактной группы при изменении напора воды. Оно непосредственно соединяется с насосом с помощью выходных контактов. На схеме, представленной ниже, показаны основные узлы устройства реле подачи давления воды.

Схема реле давления воды

Два сетевых контакта служат для электрического запуска устройства. С помощью насосной контактной группы срабатывает включение и выключение реле. На верхней части устройства располагаются две гайки. Они предназначены для регулировки подачи давления. Каждая гайка отвечает за силу давления воды в системе. При регулировании реле всегда следует помнить, что отключение устройства должно срабатывать при среднем давлении подачи воды в насосе. Гайка настройки дифференциала регулирует подачу воды между большим и малым давлением.

С помощью реле автоматически регулируется включение и отключение устройства, подающего воду в гидробак. При этом специалисты используют ряд понятий, таких как:

1. Давление включения или нижнее давление (Рвкл), при котором контакты реле для погружного или скважинного насоса замыкаются, устройство включается и в бак начинает поступать вода. Стандартные настройки производителя — 1,5 бар.
2. Давление выключения или нижнее давление (Рвыкл), при котором контакты устройства размыкаются и насос выключается. Стандартные настройки производителя — 2,5-3 бар.
3. Перепад давления (ΔР) — разница предыдущих двух показателей.
4. Максимально допустимый показатель выключения, при котором насосная станция может быть отключена. Стандартные настройки производителя — 5 бар.

Гидроаккумулятор же представляет собой бак, в который встроена дополнительная резиновая ёмкость, именуемая «грушей». В эту «грушу» через самый обычный автомобильный ниппель накачивают некоторое количество воздуха. Чем выше давление в «груше», тем сильнее она давит на скопившуюся в баке воду, выталкивая её в водопроводную систему. Таким образом обеспечивается напор воды, достаточный для комфортного использования.

Несколько иначе устроены мембранные гидроаккумуляторы, однако их принцип работы примерно такой же. Бак разделяют на две части специальной мембраной, по одну сторону которой находится вода, по другую — воздух, который давит на воду и т. д.

Классификация реле

Реле бывает двух видов по принципу работы — механическое и автоматическое. При покупке этого механизма нужно учесть, какие функции должен выполнять этот прибор.

Кроме этого, автоматические реле хоть и более легки в эксплуатации, но менее долговечны, чем механические. Поэтому большинство покупателей останавливаются именно на механическом варианте.

Кроме этого, реле продаются как встроенными внутрь насосной станции или отдельно от него. Поэтому можно по индивидуальным характеристикам подобрать реле, которое улучшит работу всего оборудования.

Механического типа

• Механическое реле давления SQUARE с защитой сухого хода. Давление, вырабатываемое этим устройством, составляет от 1.3 до 5 бар. Необходимая сила тока для эффективной работы реле составляет 10 А.
• Реле давления Cristal. Сила тока, необходимая для работы данного устройства, 16 А. Допустимый предел давления в водопроводной системе составляет 4.5 бар.

Электронные

Электронные реле более подвержены поломкам из-за того, что при подаче воды в ней появляются разные мелкие частицы, которые и выводят из строя оборудование. Чтобы этого не случилось, на входе подачи ставится специальный фильтр, которые очищает воду и не предотвращает поломку прибора. Электронное устройство лучше механического тем, что оно не допускает холостой работы насосной станции.

Электронные реле после нажатия кнопки для отключения подачи воды работает еще в течение 16 секунд. Эта функция необходима для того, чтобы устройство работало более продолжительное время.

Электронное реле проще установить и настроить. Чтобы перенастроить его работу, всю систему не нужно разбирать, требуется просто настроить на электронном табло при помощи соответствующих кнопок необходимые параметры.

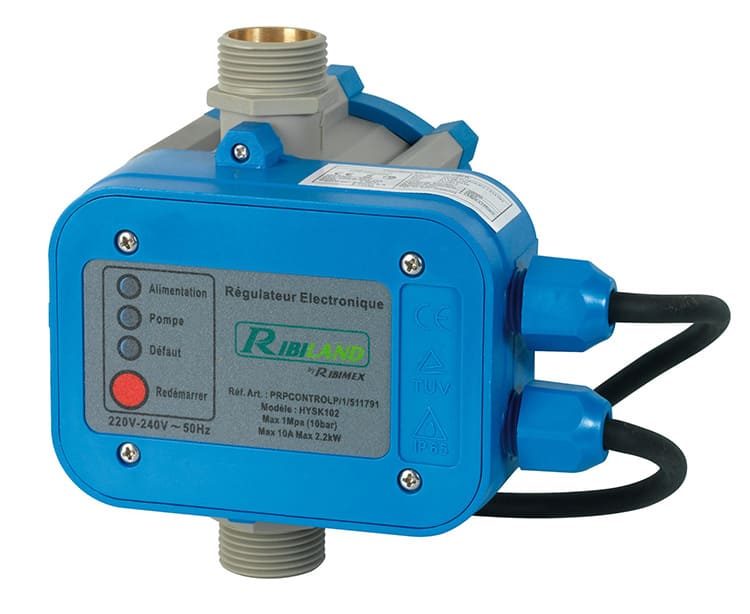

• Реле давления PS-15A с сухим ходом. Этот электронный прибор работает в диапазоне давления от 1 до 5 бар. Сила тока составляет 12 А. Кроме перечисленных характеристик, устройство имеет встроенные заводские настройки и полную защиту от сухого хода.

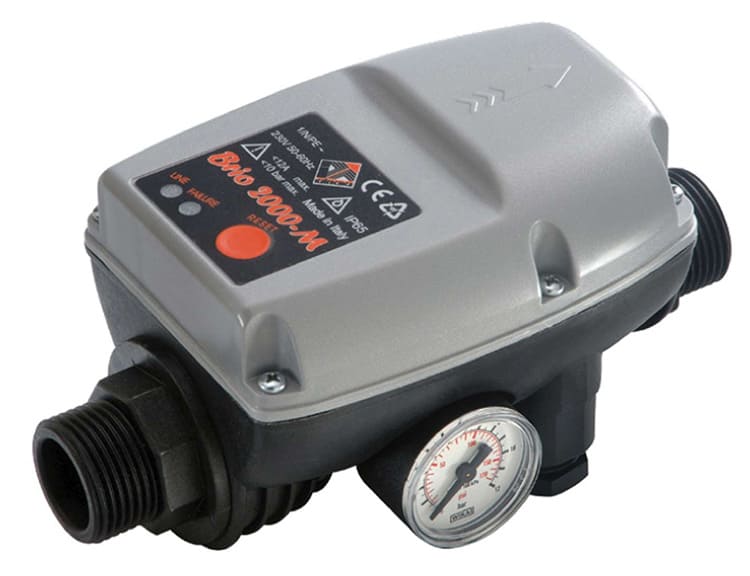

• Реле давления PS-2-15. Имеет заводские настройки и защиту от сухого хода. Возможный предел давления в водопроводной системе 5.6 бар, сила тока 10 А.

Установка и подключение реле: инструкция

Чтобы установить реле, нужно произвести вначале механическую сборку всей системы, затем следует подключить эти устройства к электрической сети.

Электрическая часть

По данной схеме подключить к клеммам Л1 и Л2 электрические провода к общей сети. К клеммам М подключить клеммы насоса, и к соответствующим клеммам подсоединить заземление.

Провода нужно подсоединить к специальным клеммам

Затем выполнить работы по представленной ниже схеме подключения электрической и механической части данного соединения.

После подключения механической части нужно подключить электрику

Но такая система подключения не спасает насосную станцию от режима сухого хода. Поэтому следует установить насос в правильном положении, т. е. на порядок выше расположенного обратного клапана.

Система, подключенная по такому принципу, будет работать в защищённом режиме

Это немного другой вариант установки домашнего агрегата. Но если всю установку осуществить в соответствии с этой схемой, насос будет работать в защищенном режиме, то есть будет исключен режим работы насоса без поступления воды.

Этот принцип работы насосной станции спасет всю водопроводную систему от быстрого износа и полного выхода из строя.

Надо соблюдать все правила и инструкции по подключению насосного оборудования. В первую очередь нужно определить требуемый напор воды и на основе этого показателя подбирать реле.

1. От щитка подходит кабель с цельной жилой сечением не менее 2,5 кв. мм или ПВС 3х1,5. Параметры зависят от характеристик насоса и могут подбираться по току.

   Реле давления подключается к двум системам: электрической и механической

2. Провода заводите в специальные вводы на обратной стороне корпуса. Внутри расположена клеммная колодка с контактами: заземление — подключаются проводники от щитка и насоса; клеммы line — к ним подключается фазный и нулевой провод от щитка; клеммы для таких же проводов от насоса.

   Внутри расположена клеммная колодка

3. Подведите провода и зафиксируйте в клеммах.

   Прижмите провода в клеммах

4. Закройте крышку реле. Установка завершена, при необходимости проведите регулировку.

   Закройте реле крышкой и зафиксируйте болтами

Видео: как установить контроллер давления

Проверка давления в системе водоснабжения с помощью манометра

Сразу же после покупки насосной станции необходимо проверить показатели, которые заданы в гидробаке производителем. Обычно этот показатель равен 1,5 атмосферы. Однако в процессе хранения и транспортировки утечка из бака части воздуха — явление совершенно обычное.

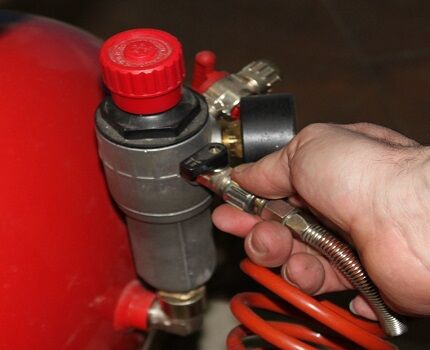

Для проверки рекомендуется использовать автомобильный манометр с как можно менее градуированной шкалой, чтобы обеспечить точность измерения. Некоторые модели насосных станций комплектуются пластиковыми манометрами, но практика показала, что они ненадежны и точных показателей давления в гидробаке не дают. Ещё один вариант — электронные манометры, показания которых во многом зависят от уровня заряда батареи и окружающей температуры. Учитывая высокую стоимость электронных манометров и крайнюю ненадежность китайских пластиковых изделий, специалисты рекомендуют выбрать обычный механический автомобильный манометр, заключенный в металлический корпус.

Для настройки реле давления насоса лучше всего использовать механический манометр

Чтобы проверить давление в гидроаккумуляторе, необходимо снять декоративный колпачок, под которым срыт ниппель, подсоединить к нему манометр и снять показания. Чем меньше давление, тем больше запас воды можно в нем создать. Для создания достаточно большого напора воды приемлемым показателем считается давление в 1,5 атм. Но и одной атмосферы вполне хватит для того, чтобы обеспечить бытовые нужны небольшого дома.

При высоком давлении насос включается чаще, а значит, изнашивается быстрее, однако напор воды в системе создается примерно такой же, как в городской водопроводной системе. Это позволяет, например, использовать душ с гидромассажем. При низком давлении насос изнашивается меньше, но максимальный комфорт, который можно себе позволить — обычная ванна, наполненная горячей водой, но никак не прелести джакузи.

Обратите внимание, что специалисты не советуют чрезмерно перекачивать гидробак или снижать давление до показателя менее одной атмосферы. Это может привести к недостаточному запасу воды в гидроаккумуляторе, либо к повреждению резиновой «груши».

После того, как выяснены эти нюансы, воздух в гидробак либо подкачивают, либо стравливают его, пока не будет достигнут необходимый показатель.

Как правильно отрегулировать (с гидроаккумулятором)

Перед настройкой реле необходимо снять крышку, под которой имеются две пружины с гайками: большая и малая. Поворотом большой гайки регулируется нижнее давление в гидроаккумуляторе (Р). Вращая малую гайку, выставляют разницу давлений (ΔР). Точкой отсчёта считается положение большой пружины, с помощью которой выставляется предел нижнего давления.

Перед тем, как начать настройку реле давления для насоса, необходимо снять с устройства верхнюю крышку, которая скрывает большую и малую пружины

После того как в гидроаккумуляторе достигнут необходимый параметр воздуха, бак следует подключить к системе и включить, наблюдая за показаниями водяного манометра. Заметим, что в технической документации для каждого насоса указаны показатели давления рабочего и предельного, а также допустимая норма расхода воды. Не допускается превышение этих значений при настройке реле. Если при работе системы достигнуто рабочее давление гидроаккумулятора или предельное значение насоса, необходимо отключить насос вручную. Предельный напор считается достигнутым в тот момент, когда давление перестает расти.

К счастью, обычные бытовые модели насосов не настолько мощные, чтобы закачать бак до предельных значений. Чаще всего разница между установленными показателями давления включения и отключения составляет 1-2 атмосферы, что полностью обеспечивает оптимальное использование техники.

После того, как водяной манометр покажет необходимое нижнее давление, насос следует отключить. Далее регулировка производится таким образом:

1. Осторожно вращают малую гайку (ΔР) до тех пор, пока механизм не начнёт работать.
2. Открывают воду, чтобы полностью освободить систему от воды.
3. Когда произойдёт включение реле, будет достигнуто значение нижнего показателя. Обратите внимание, что давление включения насоса должно быть примерно на 0,1-0,3 атмосферы выше, чем показания давления в пустом гидробаке. Это предохранить «грушу» от преждевременного повреждения.
4. Теперь нужно вращать большую гайку (Р), чтобы выставить нижний предел давления.
5. После этого насос снова включают и ожидают, когда показатель в системе поднимется до нужного уровня.
6. Остается подстроить малую гайку (ΔР), после чего гидроаккумулятор можно считать настроенным.

Схема регулировки

Вот схема, которая подойдёт для большинства устройств:

Регулировка реле давления для насоса осуществляется с помощью двух гаек: большой и малой. Обращаться с ними нужно очень осторожно, чтобы не повредить прибор

Видео: как отрегулировать реле для насоса

Помимо первичной настройки при подключении реле к насосу, владельцу дома необходимо периодически проверять работу системы и корректировать настройки. Не реже, чем раз в три месяца специалисты рекомендуют полностью сливать воду из гидробака и проверять давление воздуха, подкачивая необходимое количество или стравливая излишки.

Оцените статью: Поделитесь с друзьями!

Регулировка давления насосной станции, реле давления: инструкция по настройке

Содержание статьи

Устройство и принцип действия реле

Насосная станция для частного дома

Цены на насосные станции

Насосные станции

Насосная станция достаточно компактна и отличается простым устройством. Само реле состоит из нескольких элементов.

Таблица. Составляющие реле давления.

Наименование элемента	Назначение и краткое описание
Пружина и гайка регулировки давления включения	Эта пружина устанавливает параметры отключения насоса. При ее сжатии увеличивается максимальное давление. Регулируется гайкой. При отпускании гайки давление падает. Пружина установлена на подвижной пластине, включающей/выключающей клеммы. Подвижная пластина соединяется металлическим патрубком с гидроаккумулятором. Давление воды приподнимает ее, контакты размыкаются.
Корпус	Изготовлен из металла, используется для фиксации всех элементов реле.
Металлический фланец	С его помощью подается вода из гидроаккумулятора к реле. Одновременно фиксирует устройство на насосной станции.
Муфты подвода кабелей	К одной подводится питание от сети, а вторая подает напряжение к электродвигателю.
Клеммы подключения кабелей	К нижним подключается фаза и ноль двигателя, к верхним питание сети. Соблюдать этот порядок необязательно.
Заземление	Соединяет металлический корпус насосной станции с заземлением дома или квартиры. Не надо путать нулевой провод и заземление, это разные понятия.

Заводские установки не всегда отвечают пожеланиям потребителей, в связи с этим очень часто надо делать самостоятельную установку параметров.

Регулировка параметров реле позволяет добиться максимальной эффективности работы оборудования

Принцип работы реле давления

На какое давление надо регулировать насосную станцию

Очень важный вопрос, не все потребители понимают тонкости функционирования оборудования. Некомпетентные действия всегда имеют отрицательные последствия.

Практический совет. Не устанавливайте максимальное давление слишком высоким, это приводит к ускоренному выходу насоса из строя.

За счет увеличения давления потребители надеются решить две задачи.

1. Увеличить объем закачиваемой за одно включение воды. Многие считают, что частые включения эклектического двигателя быстро выводят его из строя. Это правда, во время включения пусковые токи достигают критических значений и перегревают обмотку. Но в случае с насосом зависимость сложнее, какая именно – расскажем ниже.

   Из-за частых включений двигатель может выйти из строя

2. Только при высоком давлении могут работать бытовые приборы: стиральная машина, мойка, душ и т. д. Убеждение также действительно лишь отчасти.

   Для работы бытовой техники необходим достаточный напор воды в системе

Узнайте, как увеличить напор воды в квартире своими руками, в специальной статье на нашем портале.

В связи с такими убеждениями, максимальное давление устанавливается в пределах 3–4 атм., тем более что технические характеристики позволяют создавать давление до пяти и более атмосфер. Рабочие значения не превышают 80% максимальных, значит, все в норме. Но это не так. Какое выбрать значение для оптимальной работы насоса и бытового оборудования? Этот вопрос надо рассматривать подробно.

Выбор давления прямо влияет на качество работы оборудования

1. При повышении давления возрастает объем воды в гидроаккумуляторе. Но его увеличение обходится слишком дорого в прямом и переносном смысле слова. К сведению, в баллоне объемом 10 л за счет увеличения давления на одну атмосферу количество воды возрастает приблизительно на 1 л. Если исходное давление воздуха в баллоне 1 атм., то при давлении воды в резиновой камере 1 атм. ее объем составляет 4 л, если давление 2 атм., то объем увеличивается до 5 л, а при давлении 3 атм. объем воды составляет  5,5 л. Действительно, насос будет включаться реже. Но надо понимать, что каждое увеличение давления на одну атмосферу требует значительно больше затрат электрической энергии, кроме того, элементы насоса работают с повышенными нагрузками. В результате попытки добиться экономии оборачиваются прямыми убытками – придется чаще менять дорогостоящее оборудование.
2. Считается, если давление низкое, то не функционирует бытовая техника. Это неправда, все стиральные автоматы, посудомоечные машины и прочие приборы отлично работают при давлении воды в 1 атм.



Принцип работы насосной станции

Опытные сантехники настоятельно рекомендуют устанавливать насос на давление в пределах 1,2–1,7 атм. Такие параметры считаются золотой серединой, нагрузка на электрический двигатель и насос приемлема, а в доме все работает как надо.

Пошаговая инструкция по регулировке реле давления

Важно. Некоторые мастера нарушают технику безопасности и проводят регулировочные работы при включенном в сеть оборудовании. Мы настоятельно не советуем так поступать, несколько минут сэкономленного времени не стоят потерянного здоровья.

Шаг 1. Проверьте давление сжатого воздуха в гидроаккумуляторе. На задней части бака есть резиновая заглушка, надо ее вынуть и добраться до ниппеля. Обыкновенным воздушным манометром проверьте давление, оно должно равняться одной атмосфере. Если давления нет – накачайте воздух, замерьте данные и через некоторое время проверьте показатели. Если они уменьшаются – проблема, надо искать причину и устранять ее. Дело в том, что большинство производителей оборудования продают гидроаккумуляторы с накачанным воздухом. Если при покупке его нет, то это свидетельствует о браке, лучше такой насос не приобретать.

Для начала нужно измерить величину давления в гидроаккумуляторе

Шаг 2. Отключите электрическое питание и снимите защитную крышку корпуса регулятора давления. Она фиксируется винтом, снимается при помощи обыкновенной отвертки. Под крышкой размещается контактная группа и две пружины, сжимаемые гайками на 8 мм.

Для регулировки реле необходимо снять крышку корпуса

1. Большая пружина. Отвечает за давление, при котором насос включается. Если полностью закрутить пружину, то контакты включения двигателя будут постоянно замкнутыми, насос включается при нулевом давлении и постоянно работает.
2. Малая пружина. Отвечает за выключение насоса, в зависимости от степени сжатия давление воды изменяется и достигает максимального значения. Обратите внимание, не оптимального рабочего, а максимального согласно техническим характеристикам агрегата.

Важно. Степень сжатия малой пружины устанавливает так называемую дельту – разницу между давлениями включения и выключения. Дельта может составлять различные величины, от десятых до нескольких атмосфер.

Заводские настройки реле нуждаются в корректировке

К примеру, у вас дельта 2 атм. Если в данном случае насос включается при давлении 1 атм., то он будет выключаться при 3 атм. Если включается при 1,5 атм., то отключение, соответственно, при 3,5 атм. и так далее. Всегда разница между давлением включения и выключения электрического двигателя будет составлять 2 атм. Изменить этот параметр можно изменением степени сжатия малой пружины. Запомните эти зависимости, они нужны для понимания алгоритма регулировки давления. Заводские регулировки выставлены на включение насоса при 1,5 атм. и отключение при 2,5 атм., дельта составляет 1 атм.

Шаг 3. Проверьте фактические параметры работы насоса. Откройте кран для спуска воды и медленно стравливайте ее давление, постоянно следите за движением стрелки манометра. Запомните или запишите, при каких показателях включился насос.

При спуске воды стрелка указывает снижение давления

Шаг 4. Продолжайте наблюдение до момента выключения. Также запишите значения, при которых электрический двигатель отключился. Узнайте дельту, отнимите от большего значения меньшее. Этот параметр нужен для того, чтобы вы могли ориентироваться, при каких давлениях насос будет отключаться, если регулировать усилие сжатия большой пружины.

Теперь нужно заметить значения, при которых насос отключается

Шаг 5. Отключите насос и отпустите гайку малой пружины примерно на два оборота. Включите насос, зафиксируйте момент его отключения. Теперь дельта должна уменьшиться примерно на 0,5 атм., насос будет отключаться при достижении давления 2,0 атм.

С помощью ключа нужно ослабить малую пружину на пару оборотов

Шаг 6. Вам надо добиться, чтобы давление воды было в пределах 1,2–1,7 атм. Как уже выше говорилось, это оптимальный режим. Дельта 0,5 атм. вами уже установлена, надо понизить порог включения. Для этого необходимо отпускать большую пружину. Для первого раза сделайте оборот гайки, проверьте период запуска, при необходимости точно откорректируйте усилие сжатия большой пружины.

Регулировка большой пружины

Придется запускать насос несколько раз, пока добьетесь включения при 1,2 атм., а выключения при давлении 1,7 атм. Осталось установить на место крышку корпуса и включить в работу насосную станцию. Если давление правильно отрегулировано, фильтры постоянно в нормальном состоянии, то насос будет работать длительные период времени, никаких специальных технических уходов делать нет надобности.

Критерии выбора реле для насоса

Узнайте, как отрегулировать реле давления воды с гидроаккумулятором, а также ознакомьтесь со схемой, в специальной статье на нашем портале.

Цены на электронное реле давления

Электронное реле давления

Часто встречающиеся ситуации

Во время эксплуатации насосной станции могут появляться различные сбои в ее работе, причина нарушений – неправильное включение/выключение электрического двигателя.

Необходимость замены реле

Замена выполняется в следующем порядке.

1. Отключите питание и полностью слейте воду с гидроаккумулятора. Краны отставьте в открытом положении.

   Питание насоса должно быть выключено перед началом работ

2. Отсоедините провода подвода тока и подключения электрического двигателя. Если есть заземление, то надо открутить и его. Достаньте кабели из патрубков.

   Выполняется отсоединение проводов

3. Открутите старое реле. Оно фиксируется к металлической трубе при помощи штуцера. Важно помнить, что остаточное давление воды в баллоне всегда будет, чтобы уменьшить разливы, подкладывайте под штуцер миску или иную небольшую емкость. Объем оставшейся воды зависит от диаметра и метража водопроводных труб, расположенных между открытым краном и насосной станцией.

   Старое реле необходимо снять

4. Установите новое реле давления, плотно закрутите металлический штуцер. Обращайте внимание на состояние прокладки, не допускайте появления протечек.

   Установка нового реле давления

5. Закрутите провода на клеммнике. Проверьте стояние большой и маленькой пружин, они должны иметь заводскую регулировку.

   Подключение питания к прибору

После этого закройте все водопроводные краны или главный вентиль на выходе, включите насос и выполните точную регулировку давления воды по вышеописанному алгоритму. Никогда не спешите. Работы несложные, но последствия ошибок могут быть очень печальными.

Перед запуском насоса следует убедиться в правильности подключения и регулировки реле

Насос постоянно включается/выключается

Это значит, что давление воды резко повышается до максимальных значений, двигатель при этом выключается. Давление столь же резко падает до минимальных и агрегат опять включается.

В этом случае реле давления трогать не надо, оно не виновато. Причина в гидроаккумуляторе – порвалась или сильно растянулась резиновая мембрана, размещенная внутри баллона. Она не расширяется, не принимает воду и не компенсирует повышение давления.

Принцип работы мембраны в гидроаккумуляторе

Как известно из школьных уроков физики, вода не сжимается. При включении насоса давление моментально поднимается, при выключении также моментально падает. Придется разбирать гидроаккумулятор и менять мембрану.

Решить проблему поможет замена мембраны

Для нормальной работы насоса рекомендуется давление воздуха в металлическом баллоне устанавливать примерно на 10% ниже параметра включения электрического двигателя. Давление проверяется только после полного спуска воды из гидроаккумулятора. Если она есть, то значения поднимаются и искажают регулировочные показатели.

Насос длительное время не выключается

Вначале все было нормально, а потом появилась такая проблема. Причина – износ насоса, он уже не может создавать нужное давление. Регулировка простая – немного уменьшите максимальное значение до момента выключения насоса. Чтобы иметь запас по надежности давление рекомендуется еще снизить на несколько десятых долей атмосферы. Если в результате регулировки показатели понижаются до критических, то придется менять водяной насос.

Если насос долго не выключается, это может указывать на износ оборудования

Воды в системе нет, а насос не включается

Есть три причины: неисправна проводка, закислились клеммы подключения или перегорел электрический двигатель. Для проверки надо иметь тестер и прозвонить электрооборудование, работы следует делать строго по правилам ПУЭ.

Если насос не включается, возможно, проблема в контактах реле

Что делать, если реле полностью разрегулировано?

Видео — Регулировка давления насосной станции, реле давления

После установки и подключения насосной станции проживание в частном доме становится в разы комфортнее. Но качество воды на участке далеко не всегда соответствует принятым нормам, из-за чего бытовые приборы быстро выходят из строя. О том, как подготовить воду из скважин и колодцев для хозяйственных нужд, можно прочитать на нашем сайте.

Основы работы с реле давления Контрольно-измерительные приборы

Реле давления — это реле, определяющее наличие давления жидкости. В реле давления часто используются диафрагмы или сильфоны в качестве чувствительного к давлению элемента, движение которого приводит в действие один или несколько контактов переключателя.

Напомним из статьи «Основы переключателей», что «нормальным» состоянием переключателя является состояние покоя, при котором стимуляция отсутствует. Реле давления будет в своем «нормальном» состоянии, когда обнаружит минимальное давление (например, приложенное давление или, в некоторых случаях, состояние вакуума).Для реле давления «нормальным» состоянием считается любое давление жидкости ниже порогового значения срабатывания реле.

На следующей фотографии показаны два реле давления, измеряющих то же давление жидкости, что и электронный датчик давления (устройство слева), потому что все они подключены к общей трубке:

Унаследованная конструкция давления В переключателе используется трубка Бурдона в качестве чувствительного к давлению элемента, а в качестве электрического переключающего элемента — стеклянная колба, частично заполненная ртутью.Когда приложенное давление заставляет трубку Бурдона достаточно изгибаться, стеклянная колба наклоняется достаточно сильно, чтобы ртуть упала на пару электродов, замыкая электрическую цепь. Очень много реле давления этой конструкции было продано под торговой маркой «Mercoid», некоторые из них изображены на этой фотографии парового котла (устройства круглой формы со стеклянными крышками, позволяющие осмотреть трубку Бурдона и ртутный переключатель наклона) :

Здесь представлена ​​фотография крупным планом одного из этих реле давления.Трубка Бурдона серого цвета, ее диаметр почти такой же, как у круглого корпуса переключателя. Бутылки с ртутным переключателем наклона имеют пластиковые крышки желтого цвета, закрывающие их внешние электрические контакты:

На следующей серии фотографий показан ртутный переключатель наклона, снятый с механизма переключателя давления, поэтому вы можете увидеть переключатель в двух разных положениях. состояний (контакт разомкнут слева и замкнут справа):

Преимущества ртутных переключателей наклона включают невосприимчивость к разрушению контактов переключателя из-за воздействия вредных атмосфер (масляный туман, грязь, пыль, коррозия), а также безопасность в взрывоопасные среды (поскольку искра, содержащаяся в герметично закрытой стеклянной колбе, не может вызвать взрыв в окружающей атмосфере).К недостаткам можно отнести возможность прерывистого электрического контакта в результате механической вибрации, а также чувствительность к углу установки (т.е. вы не захотите использовать такой переключатель на борту движущегося транспортного средства!).

Реле давления, изготовленное корпорацией Данфосс, показано на следующей фотографии. Эта конкретная модель реле давления имеет окна на передней крышке, позволяющие технику видеть настройку предельного давления внутри:

Этот переключатель уравновешивает силу, создаваемую элементом, чувствительным к давлению, и механической пружиной.Натяжение пружины может быть отрегулировано техником, что означает, что точка срабатывания этого переключателя регулируется.

Одной из настроек этого переключателя является настройка зоны нечувствительности или перепада давления, которая отображается в нижнем окне. Этот параметр определяет величину изменения давления, требуемого для возврата переключателя в нормальное состояние после его срабатывания. Например, реле высокого давления с точкой срабатывания 67 фунтов на квадратный дюйм (изменяет состояние на 67 фунтов на квадратный дюйм, увеличивается), которое возвращается в нормальное состояние при понижении давления на 63 фунта на квадратный дюйм, имеет «зону нечувствительности» или «перепад давления». установка 4 фунтов на квадратный дюйм (67 фунтов на квадратный дюйм — 63 фунтов на квадратный дюйм = 4 фунта на квадратный дюйм).

Не следует путать настройку «дифференциального» давления реле избыточного давления с настоящим реле дифференциального давления. На следующей фотографии мы видим реле давления, которое действительно приводится в действие перепадом давления (разница в давлении жидкости между двумя портами):

Электрический переключающий элемент расположен под синей крышкой, а диафрагменный элемент давления — расположен в сером металлическом корпусе. Чистая сила, оказываемая на диафрагму двумя давлениями жидкости, изменяется по величине и направлению в зависимости от величины этих давлений.Если два давления жидкости точно равны, диафрагма не испытывает чистой силы (нулевой перепад давления).

Подобно реле манометрического давления Danfoss, показанному ранее, это реле перепада давления имеет настройку «срабатывания» или «предела», а также настройку «зоны нечувствительности» или «дифференциала». Важно распознать и четко различать два значения перепада давления в контексте этого устройства. Он определяет разницу в давлении между двумя входными портами («перепад давления» — разница между двумя разными соединениями давления жидкости), но, будучи переключателем, он также демонстрирует некоторую мертвую зону в своем действии («перепад давления» — требуется изменение давления. для восстановления состояния переключателя).

Указатель и кредиты

.

Реле дифференциального давления Принцип работы Контрольно-измерительные приборы

Реле дифференциального давления, как и обычное реле давления, представляет собой простое электромеханическое устройство, которое работает на основных принципах рычагов и противоположных сил. В основном они используются для определения разницы между двумя точками процесса. Три ключевых элемента используются в различных комбинациях для производства различных типов реле дифференциального и стандартного давления для удовлетворения уникальных промышленных потребностей.

Этими элементами являются:

• Чувствительный элемент из сильфона или диафрагмы, металлический или эластомерный
• Закаленная пружина для определения уставки диапазона
• Микропереключатель мгновенного действия, доступный в широком ассортименте, SPDT, DPDT и т. д.

Принцип

Назначение реле перепада давления — определять разницу в давлении между двумя источниками давления в процессе управления. Когда давление
из двух разных источников подается через чувствительную диафрагму, разница давлений создает силу, которая затем действует на предварительно напряженную пружину.Это действие перемещает балансировочный рычаг или механизм, чтобы выполнить минимальное движение, необходимое для активации микровыключателя.

Высокое и низкое давление прикладываются с обеих сторон чувствительной диафрагмы особой формы. Эта функция помогает устранить ошибки из-за разницы в площади, которая обычно является проблемой для двухэлементных переключателей перепада давления.

Порты давления для высокого и низкого давления разделены эластичной диафрагмой.Разница давлений между двумя портами вызывает осевое перемещение диафрагмы, также известное как измерительный ход, против пружины измерительного диапазона. Перепад давления, который пропорционален измеряемому уровню, передается через шатун с небольшим трением на поршни микровыключателя.

Микропереключатель содержит электрические контакты переключателя, и электрические контакты срабатывают в зависимости от точек переключения и уставок. Избыточное давление защищено фигурными металлическими подпорками эластичной диафрагмы.

Регулировка уставок

Регулировка точки переключения или уставки может быть выполнена с помощью винтов уставки, доступных с передней стороны реле перепада давления. Градуированные шкалы позволяют относительно точно настраивать точки переключения и показывают, что уставка была изменена.

Короче говоря, реле дифференциального давления работают на основе разницы в давлении между двумя нижними и верхними точками. Разница преобразуется в осевое перемещение, которое используется для приведения в действие контактов микровыключателя в зависимости от заданных значений.

Принцип работы

Давление процесса измеряется комбинацией мембрана-поршень. Давление на стороне нагнетания действует на поршень, создавая силу Fh. Ему противодействуют усилие пружины Fs с регулируемым диапазоном и давление системы на стороне Lo, действующее на заднюю часть поршня, создавая силу Fl. Результирующая сила Fd действует на поршень и преодолевает силу пружины регулируемого диапазона [Fd = Fh — (Fl + Fs)] и перемещает вал, который приводит в действие (отключает) электрический переключающий элемент, создавая замыкающий или замыкающий контакт.

Также прочтите: Основы коммутаторов и приложений

.

Что такое реле давления?

Реле давления — это устройства, которые сконфигурированы так, чтобы определять изменение давления и реагировать определенным образом. Они используются во многих различных средах, включая производственное оборудование и оборудование, коммунальные предприятия и общественные здания. В некоторых конструкциях реле давления контролирует и автоматически реагирует на условия, в то время как другие типы требуют ручного вмешательства.

Женщина, держащая диск

Как правило, реле давления входит в состав любого типа оборудования, которое включает компоненты, которые создают давление определенного типа во время работы.Давление может быть связано с электрическим током, потоком природного газа или жидкостей или образованием пара. В каждом применении переключатель будет включать компоненты, которые контролируют величину создаваемого давления. Пока давление остается в пределах допустимых уровней, реле давления служит простым способом контроля активности. Однако большинство переключателей издают какой-то сигнал тревоги, когда уровень давления начинает превышать допустимый диапазон.

Конструкции реле давления различаются в зависимости от типа требуемого действия.Когда требуется ручное вмешательство, реле давления часто выполняют в виде тумблера. Такая конструкция упрощает работу при срабатывании аварийного сигнала и необходимости либо активировать процесс вентиляции, либо немедленно останавливать оборудование. Для переключателей, которые настроены для работы в сочетании с компьютерными технологиями, обычно используется конструкция микропереключателей. Микровыключатель получает команды от компьютерной программы после того, как аварийное отключение или сброс давления определено как следующий логический шаг в последовательности.

С момента появления реле давления устройство зарекомендовало себя как идеальное средство предотвращения ряда травм, которые могут возникнуть в результате перегрузки или взрыва. Практически каждая часть оборудования, в которой используются компрессоры, будет включать реле давления на ключевых этапах в рамках требований безопасности при эксплуатации оборудования.В то время как автоматические переключатели стали более популярными в последние годы, ручные реле давления все еще часто устанавливаются в качестве резервных, которые можно использовать в случае сбоя в электросети.

,

Дифференциальное реле давления Принципиальные контрольно-измерительные приборы

Реле измерения давления

Дифференциальное реле давления, как и реле давления, представляет собой простое электромеханическое устройство, которое работает на основных принципах рычагов и противодействующих сил. В основном они используются для определения разницы давлений между двумя точками установки или системы.

Этими элементами являются:

(a) Чувствительный элемент из сильфона или диафрагмы (металлической или эластомерной)
(b) Стабильная пружина для определения уставки диапазона и
(c) Доступен микропереключатель мгновенного действия в большом количестве (SPDT, DPDT и т. д.)

Принцип работы :

Реле перепада давления предназначено для определения разницы в давлении между двумя источниками давления в установке для целей управления.Когда давления из двух разных источников в процессе соединяются через чувствительную диафрагму, металлическую или эластомерную, в зависимости от случая, разница давлений создает силу, которая затем преодолевает силу предварительно натянутой пружины и в процессе перемещает балансировочный рычаг. или механизм для осуществления минимального движения, необходимого для приведения в действие микровыключателя (ов) переключателя.

Высокое и низкое давление прикладываются с обеих сторон чувствительной диафрагмы специальной формы .Эта конструктивная особенность помогает устранить ошибки из-за разницы в площади, что часто является общей проблемой двухэлементных реле перепада давления.

Конкретная конструкция реле перепада давления описывается ниже, чтобы проиллюстрировать принцип работы. Обратите внимание, что существуют разные варианты переключателя от разных производителей, но основной принцип работы остается неизменным.

Как показано на диаграмме выше, порты давления для высокого и низкого технологического давления разделены эластичной диафрагмой.Разница давлений между двумя портами вызывает осевое перемещение (измерительный ход) диафрагмы относительно пружины диапазона измерения. Перепад давления, пропорциональный ходу измерения, передается через шатун с небольшим трением на плунжеры микровыключателя. Микровыключатель содержит электрические контакты переключателя. Электрические контакты переключателя срабатывают в зависимости от точек переключения или уставок. Защита от избыточного давления обеспечивается фигурными металлическими валиками для упругой диафрагмы.

Регулировка точки переключения или уставки производится с помощью винтов уставки , доступных с передней части корпуса реле перепада давления. Градуированные шкалы позволяют относительно точно регулировать точки переключения , и указывают на заданное значение , которое регулируется мгновенно.

В заключение, реле перепада давления по существу работает на основе разницы в давлении между портами высокого и низкого давления.Эта разница в давлении затем преобразуется в осевое движение, которое используется для приведения в действие контактов микропереключателя в зависимости от уставки (s) реле перепада давления.

.
