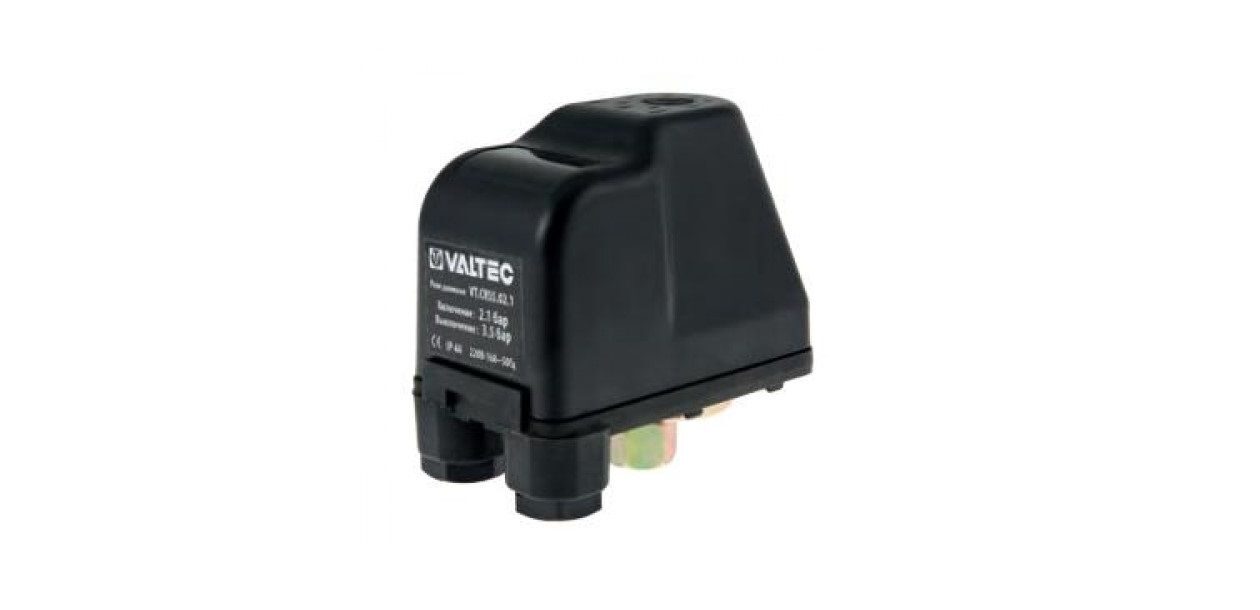

Реле давления устройство: устройство, принцип работы, настройка и неисправности

Реле давления воды для насоса: устройство, регулировка, схемы подключения

Водоснабжение – одна из важнейших систем в доме, так как именно она позволяет  обеспечивать личную гигиену, содержание приусадебного участка и многие другие функции. С целью автоматизации водоснабжения в систему устанавливается  реле давления воды для насоса, позволяющее контролировать работу компрессорной установки в соответствии с заданными параметрами.

Назначение

Реле давления воды предназначено для контроля количества жидкости в системе. Для этого используется система с насосом и гидроаккумулятором, которая может дополняться датчиком наличия воды.

Рис. 1. Назначение реле давления воды

Насос в системе водоснабжения может непрерывно подавать напор воды в основную магистраль, наполняя расширительный бак. Чем больше жидкости накопится в емкости, тем выше величина давления.  В виду того, что количество накопленной воды в расширительном баке периодически расходуется по мере бытовых нужд, необходимость повторного включения компрессорной установки привязывается к давлению в системе. Поэтому основным назначением реле давления воды является подача и отключение питания насоса, в зависимости от достижения граничных значений измеряемого параметра.

Процесс измерения будет отличаться в зависимости от конструктивных особенностей конкретного типа реле. Для понимания принципа действия рассмотрим более детально устройство наиболее распространенного вида логического элемента для бытовых насосов.

Устройство

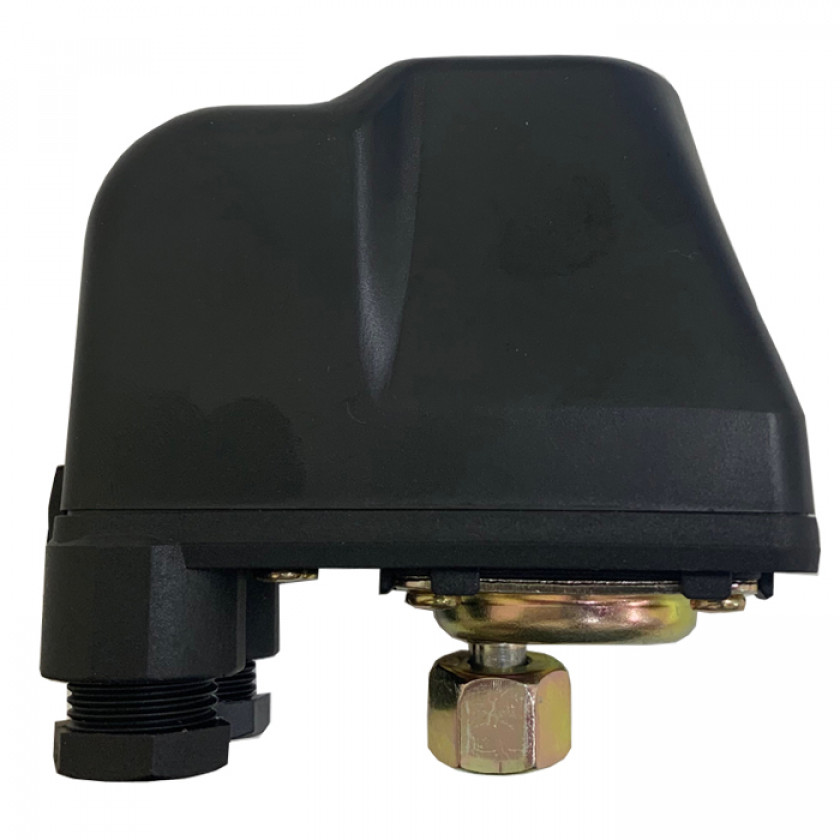

Конструктивно реле давления воды может иметь электронное или механическое исполнение. Первый вариант более компактный и все процессы в нем осуществляются за счет электронной схемы. Второй тип оборудования имеет более широкое распространение в быту за счет простоты и доступности. Как правило, механические модели мало чем уступают электронным при установке в домашнюю систему водоснабжения, поэтому в качестве примера мы рассмотрим именно такой вариант.

Все устройство состоит из трех составных блоков – гидравлического, механического и электронного, как показано на рисунке ниже:

Рис. 2. Устройство реле давления воды

Все блоки сообщаются в единую систему, где изменения параметров измеряемой среды отображается на каждом из них. Однако рассмотрение конструкции удобнее произвести отдельно для каждого блока.

Гидравлический блок представлен подвижным чувствительным элементом, закрепляемым в фланце и сильфоне. В соответствии с п.4.1. ГОСТ Р 55023-2012 в качестве такого элемента может выступать мембрана, поршень или другое подвижное устройство.

Рис. 3. Составляющие электрического и механического блока реле давления воды

Электронный и механический блок представлены такими составляющими:

• Клеммы для подключения жил питающих проводов – в данном случае имеется две группы клемм, одна из которых позволяет закрепить фазный, нейтральный и защитный проводник от распределительной сети. Вторая группа клемм используется для отходящей линии электроснабжения насоса.
• Муфты – используются для ввода кабеля в реле давления. Одна из муфт предназначена для ввода кабеля от распределительной сети, а вторая для подачи питания на насос.
• Контактная группа – приводится в движение за счет механического усилия рычагов и пружинного механизма. Включается и отключается в зависимости от состояния чувствительного элемента.
• Пружинный  привод – реагирует на физическую деформацию чувствительного элемента. В результате достижения порогового значения он перемещает шток, который и производит переключение контактов.
• Регуляторы – в большинстве моделей позволяют отрегулировать максимальный и минимальный предел отключения.  Предназначены для корректировки параметров давления воды в контуре.
• Основание – служит базой для закрепления всех элементов реле. В зависимости от модели изготавливается из металла или полимера.
  Обеспечивает прочность и надежность конструкции.

Вся конструкция помещается в защитный корпус, который предотвращает попадание внутрь устройства мусора, влаги. В зависимости от климатического исполнения, имеет различное исполнение и состав компонентов.

Принцип работы

Чтобы рассмотреть работу реле давления воды для насоса, определимся к схеме, в которой он выполняет свои непосредственные функции. Если рассматривать действующий водопровод в частном доме, то его устройство будет выглядеть следующим образом:

Рис. 4. Принцип действия реле давления воды

Как видите на рисунке выше, погружной насос через обратный клапан и водопровод наполняет гидроаккумулятор и подает воду в систему водоснабжения. Электроснабжение самого насоса осуществляется через реле давления, подключаемого в разрыв цепи. Чувствительный элемент реле выводится в трубопровод через тройник (в некоторых ситуациях вместо тройника может применяться пятивыводной штуцер). Логика работы организованна следующим образом:

• При включении насоса в сеть давление в рубах находится на нулевой отметке. Мембрана реле находится в минимальной отметке, поэтому его контакты замкнуты. Через контактную группу напряжение подается на обмотки насоса, и вода поступает в трубопровод.
• По мере наполнения системы водоснабжения и расширительного бака давление воды пропорционально увеличивается. Мембрана в тройнике постепенно будет воспринимать все большее давление жидкости.
• При наполнении гидроаккумулятора и достижении максимального предела давления в системе чувствительный элемент реле деформируется под воздействием воды. За счет чего шток переместится посредством пружинно-рычажного механизма и сместит контактную группу в противоположенное положение. Питание насоса прекратится, в системе установится максимальный уровень давления.
• Как только в доме откроют кран или душ вода начнет вытекать из системы и гидроаккумулятора, в результате чего давление начнет линейно снижаться. Как только уровень воды достигнет минимальной отметки, при которой давление снизится  менее установленного предела, мембрана снова деформируется. В результате деформации чувствительного элемента шток переведет контактную группу в противоположное положение. Контакты снова замкнут цепь питания насоса, который начнет подкачку воды в систему.

Цикл переключения контактов реле давления воды повторяется по мере достижения установленных границ давления для транспортируемого ресурса. Однако следует отметить, что в случае отсутствия воды в колодце или при обрыве трубы реле давления не отреагирует на повреждение, и питание будет непрерывно подаваться на насос. Такая ситуация может стать аварийной, поэтому для предупреждения преждевременного изнашивания элементов и выхода насоса со строя дополнительно устанавливается реле сухого хода.

Схемы подключения

Так как принцип подсоединения реле давления воды к системе водоснабжения мы рассмотрели, теперь разберем основные принципы электрического подключения.

Рис. 5. Схема подключения реле давления воды

Питание реле осуществляется от сети 230 В, от счетчика электрической энергии фазный и нейтральный проводник подается на ввод логического элемента. От шины защитного заземления также подводится провод на ввод. От реле к насосу также выводится три провода: защитный, нулевой и фазный для подачи питания на компрессорную установку. Если рассматривать само устройство, то принцип подключения следующий:

Рис. 6. Схема распиновки реле давления для подключения

 Для защиты человека от поражения электротоком и для предотвращения возгорания от коротких замыканий в цепь электроснабжения насоса устанавливается диффавтомат.   Но его можно заменить УДТ и обычным автоматическим выключателем. Помимо этого в схеме может устанавливаться реле сухого хода, тогда подключение будет производится следующим образом:

Рис. 7. Схема подключения через реле сухого хода

Настройка и регулировка

Настойка реле давления воды осуществляется посредством двух гаек, расположенных поверх пружин внутри корпуса устройства. Первая гайка отвечает за регулировку нижнего предела давления. Вторая гайка позволяет установить разницу пределов по давлению для коммутации оборудования.

Рис. 8. Настройка и регулировка реле давления воды

Регулировка производится при отключенном питании. На этапе холостого хода без воды  устанавливается предел включения.  Нижний предел необходимо выбрать таким образом, чтобы давление было хотя бы на 10% большее, чем при холостом ходе. Верхний предел также не рекомендуется подбирать не более 80 % от номинального.

Частые неисправности

Осведомленность об основных неисправностях, которые могут произойти с реле напора воды, помогут избежать длительных остановок и не менее продолжительных ремонтов.

К наиболее частым неисправностям можно отнести:

• Обрыв питающего провода – требует отыскание места нарушения цепи и последующего устранения.
• Заклинивание контактов реле – устраняется при проведении ревизии оборудования;
• Окисление контактов или нагар – также производится путем разборки и чистки прибора;
• Выход со строя чувствительного элемента реле – потребует либо замены лишь одной мембраны, или всего приспособления.

Список использованной литературы

1. Н.Н. Абрамов «Водоснабжение. Учебник для вузов.» 1974
2. Суреньянц С.Я. Иванов А.П.»Эксплуатация водозаборов подземных вод» 1989
3. Якубчик П.П. «Насосы и насосные станции» 1997
4. Эгильский И. С. «Автоматизированные системы управления технологическими процессами подачи и распределения воды.» 1988
5. Репин Б. Н., Запорожец С. С., Ереснов В. Н., Трегубенко Н. С., Мялкин С. М. «Водоснабжение и водоотведение. Наружные сети и сооружения» 1995

Реле давления воды — назначение, установка, настройка

Реле представляет собой блок с пружинами минимального и максимального давления. Состоит из электрической (группа контактов, включающих и выключающих насос) и гидравлической (большая и малая мембраны) части. При минимальном значении пружина ослабевает, при максимальном- сжимается. Размыкание и замыкание контактов реле, вызванное оказываемым действием на пружины, выключает или включает насос. В результате работы реле давления обеспечивается постоянное давление в системе водоснабжения и нужный напор воды.

На работу данного прибора влияет разница максимального и минимального давления, а также максимально допустимое давление.

Минимальное давление равно 1,5 атмосфер. Когда показатели падают ниже указанного, насос включается.

Максимальное давление: 4 атмосферы. Когда достигается данное значение, насос автоматически выключается.

Таким образом, при заводской настройке реле перепада давления, разница между минимальным и максимальным значением равна 2,5 атмосферам.

Максимально допустимое давление: 5 атмосфер. При достижении этого показателя, насос отключится в любом случае.

Наиболее популярным экземпляром является реле давления РДМ-5. Чтобы перекачивать воду в домашнем использовании, чаще всего применяют реле давления РМ.

Различают два вида- электронное и механическое реле. Чаще всего используется механическое реле в связи с простотой и надежностью. Электронное реле- это полноценный блок управления насосом. Особых преимуществ электронное реле не имеет, разве что оно компактней и тише.

Принцип работы насосной станции с реле давления

1. В имеющийся бак насос набирает воду.
2. Как результат, увеличивается давление (проверяется манометром).
3. При достижении максимально установленного предела, размыкаются контакты и выключается насос.
4. После открывания водяного крана, давление в системе падает. Когда оно достигнет минимального значения, насосная станция опять включается.

Назначение и задачи основных частей системы водоснабжения

Движущей силой системы водоснабжения является насос. За включение и выключение насоса по соответствующей команде отвечает реле давления воды. Составляющая автоматики, которая используется с целью защиты мотора от перегрева при отсутствии воды- это защита от сухого хода, которая отключает насос, если воды нет.

Как устроено реле давления воды для насоса, его функции, как настроить

К категории важнейших комплектующих устройств, которые участвуют в управлении насосным оборудованием, относится реле давления. С его помощью можно осуществить автоматическое управление самой станцией и производить выключение и включение насоса, и управлять подачей напора согласно заданным параметрам. Рекомендаций относительно предельных нагрузок множество, однако все они далеки от четких. Именно поэтому подбор оборудования следует осуществлять самостоятельно, ориентируясь на необходимые параметры уже имеющегося оборудования. А регулировку можно произвести и самостоятельно.

Устройство и назначение



Для того, чтобы в системе частного дома напор в кранах был всегда на оптимальном уровне, необходимо несколько вспомогательных устройств – реле давления и гидравлический аккумулятор. Подключение агрегатов производится непосредственно к насосу через имеющийся трубопровод. Реле же будет находиться посередине между гидравлическим аккумулятором и установленным насосом.



Также система будет располагаться как можно ближе к самой емкости и даже погружные насосы можно установить на корпус используемого насоса, главное правильно подобрать модель. Гидроаккумулятор представляет собой емкость, которая внутри разделена специальной грушей (эластичной) или мембраной, состоящей из двух половинок.



В первой будет находиться закаченная вода, а в другой воздух под давлением. Присутствующий показатель давления жидкости и ее объем, который туда сможет войти, будут регулироваться посредством закачивающегося воздуха. Показатель будет расти с прибытием кислорода. А вот воды войдет несколько меньше. В большинстве случаев удается наполнить лишь половину емкости или даже меньше. Поэтому в баке на сто литров зачастую находится лишь 35-50 л. Для того, чтобы техника в доме работала исправно и без сбоев, понадобится показатель в 1,4-2,8 атм.

Только при наличии реле давления можно добиться такого показателя. Пределов срабатывания у агрегата два – нижний (происходит запуск установленных насосов) и верхний (после чего агрегат отключается после достижения необходимой отметки). В схеме указано примерное время, которое понадобится на расход воды оставшейся в емкости. После вытекания определенного объема, и достижения нижнего порога, насос включится автоматически. В этом и заключается принцип работы реле давления воды.

Как реле устроено



Каждое из устройств имеет четкое предназначение – своевременное фиксирование напора в системе. Если начать перечисление пороговых ограничений, будь то меньшая или большая сторона, номинальный показатель приведет к замыканию или размыканию сети двигателя. Для совершения подобных манипуляций используются такие конструкции:

1. Прилагаемое механическое усилие передается от давления, образуемое жидкостью, посредством гибкой мембраны. Он же отвечает за показатель герметичности, не позволяя влаге проникать внутрь конструкции.
2. Большая пружина активизируется при помощи штока и металлической планки.
3. Сразу после достижения определенного угла планкой, сила сопротивления начинает стремительно увеличиваться. Подобного позволяет добиться вторая пружина, которая несколько меньше предыдущей.
4. Шарнирный привод активизирует дальнейшие перемещения, которые приводят к размыканию контактов реле.

Для измерения пружины используется шайба и гайка. Понадобится существенное повышение показателя давления для того, чтобы крупная пружина сжалась. При этом на электродвигатель поступит питание. Для становления величины напора подобные манипуляции производятся с меньшей пружиной. Контакты постепенно разомкнуться.

Принцип работы и особенности агрегатов

Исходя из огромного количества всевозможных моделей реле, которые прекрасно подойдут практически к любому типу станции, принцип работы и устройство мало чем отличаются. Внутри корпуса будут находиться такие элементы:

1. узел, состоящий из контактов;
2. платформа;
3. поршень;
4. мембрана.

Под крышкой (пластиковой) будут находиться пружины – маленькая и большая. При повышении показателя давления они будут оказывать воздействие на поршень. Это приведет к поднятию платформы, которая начнет давить на большую пружину, тем самым сжимая ее. Произойдет некоторое ограничение поршня посредством сопротивления пружины. Имеющегося между ними расстояния будет более чем достаточно для того, чтобы регулировать остальные приборы.



Платформа будет подниматься, пока не встретится с малой пружиной. Давление дойдет до определенной отметки, после чего положение будет изменено. Произойдет переключение контактов, что приведет к изменению режима работы насоса и произойдет его отключение. Для переключения используется пружина со специальным шарниром.

Когда платформа достигнет определенной отметки, где расположен сам шарнир, контакты поменяют положение и цепь разомкнется. Это приведет к отключению насоса. Жидкость в систему поступать перестанет и показатель давления, оказываемый на мембрану, постепенно начнет снижаться по мере расхода воды из резервуара. Платформа начнет плавно опускаться.



Это будет происходить до того момента, пока шарнир контактов не окажется ниже установленной отметки после чего питание вновь поступит в систему. Насосное оборудование начнет заполнять гидробак, в то время как на платформу будет оказывать давление, используемое реле. Поднимаясь, она будет упираться в большую пружину. Цикл будет возобновляться, и производиться в автоматическом режиме.

В чем необходимость проведения настроек



При помощи специального оборудования или с привлечением специалистов, настройку реле давления воды проводить нужно всем, кто только закончил оборудовать собственную насосную станцию из отдельных комплектующих. Многие уверенны, к сожалению ошибочно, что уже готовые модели, которые продаются в магазинах, уже оснащены всеми необходимыми настройками.



Исходя из практических соображений, подобные манипуляции с бесхозным оборудованием никто не проводит. Каждой системе водопровода присущи свои, собственные показатели, которые основываются, в первую очередь, на потребности самих жильцов.



Система, которая будет поддерживать регулярный напор при наличии одного лишь душа и нескольких умывальников, будет сильно отличаться от той, которой предстоит обеспечить непрерывную подачу воды в джакузи, городской душ или искусственный водоем. Заводские установки присутствуют, однако редко когда они подойдут в конкретной ситуации. Даже после проведения необходимых настроек, работу системы следует регулярно проверять и, при необходимости, корректировать.

Настраиваем систему своими силами

Для проведения подобных манипуляций понадобится манометр, при помощи которого можно узнать точный показатель давления. Именно так по полученным данным и должна осуществляться регулировка. В процессе понадобится лишь правильно подкрутить имеющиеся пружины. Проворачиваются они по часовой стрелке, что приводит к повышению показателя давления внутри системы. В обратную сторону (против часовой стрелки), давление будет снижаться.



Порядок действий:

1. Систему необходимо предварительно запустить. Пороги отключения и включения будут отслеживаться при помощи манометра.
2. Большая пружина поджимается или отпускается при помощи обычного гаечного ключа. Именно она будет отвечать за нижний порог.
3. Проводится проверка всех введенных параметров. Если присутствует необходимость, данные корректируются.
4. Для начала регулируется нижний предел, и только после этого можно приступать к верхнему. Манипуляции проводятся те же, что описывались ранее.
5. Проводится окончательный тест всей системы. Если результаты соответствуют ожиданиям, то система готова к эксплуатации.

Холостой ход и защита от него



Бывают случаи, когда через насос вода проходить отказывается, однако работу он не прекратит. Такое поведение оборудования следует незамедлительно прекратить, так как оно крайне нежелательно и приводит к скорым поломкам. Однако такие ситуации присущи агрегатам, оснащенными ротором мокрого типа, где вода выступает и как смазочная, так и как охлаждающая жидкость.



Во избежание наступления аварийной ситуации, следует произвести монтаж реле, которое не позволит оборудованию работать вхолостую. При отсутствии жидкости контакты автоматически размыкаются, что приводит к отключению оборудования. Только при наличии определенного объема жидкости его можно будет запустить вновь.



Если потребляться вода будет быстрее, нежели резервуар наполняться, то образования холостого хода избежать не получится. Справиться с подобными ситуациями поможет только правильно установленное реле давления воды. Вычислить холостой ход можно такими способами:

1. по имеющемуся потоку жидкости;
2. показателю уровня;
3. давление на выпускном патрубке.

Как исправить базовые неполадки в работе реле

1. Если включение насоса не происходит. Для начала следует проверить уровень жидкости на всасывающем участке системы и показатель напряжения. Произведите полное отключение, а через некоторое время снова запустите систему.
2. Спонтанные и частые отключения и включения насосов. При уменьшении порога выключения, можно решить эту проблему.
3. Отключение насоса не производится. Может быть не правильно выставлен максимальный показатель давления рабочего насоса. При оптимальных условиях его показатель должен быть около 0,8 атм. Магистраль также подлежит проверке на предмет скопления воздушных масс и возможных протечек в системе.

Подключение и регулировка реле давления воды для насоса

Всем привет! В этой статье я расскажу вам подробнее об устройстве реле давления воды.

Начнем с того, что я напомню тем, кто не знает, для чего нужно это важное устройство.

Для чего нужно реле давления воды насоса?

Реле давления — это электро-механическое устройство, которое замыкает и размыкает цепь питания насоса.

Руководящим параметром для реле является давление воды в системе водопровода.

Принцип работы реле давления воды для насоса

Стандартное реле давления воды насоса работает следующим образом:

1. При появлении разбора воды (вы открыли кран) давление в системе начинает падать. При достижении некоторого порогового значения (обычно это 1,5 атмосферы), контакты реле замыкаются и включается насос.
2. После прекращения разбора, давление некоторое время возрастает до другого порогового значения (тут стандартом является 3 атмосферы), а потом происходит размыкание контактов и отключение насоса.

Устройство реле давления воды для насоса

Теперь давайте разберемся как реле устроено изнутри.

Проще всего для этого разобраться с помощью картинки:

Устройство реле давления насосной станции

1. Корпус — пластиковый корпус реле.
2. Подсоединительный фланец — может быть наружная или внутренняя резьба на 1/4 или 3/8 дюйма.
3. Гайка регулировки разницы давлений —  вращение этой гайки определяет разность между давлением включения и выключения насоса.
4. Гайка регулировки давления отключения — вращение этой гайки уменьшает или увеличивает давление давление включения насоса.
5. Клеммы подключения насоса — к этим клеммам подключает провод, идущий в насос.
6. Клеммы подключения шнура с вилкой.
7. Клеммы подключения заземления.
8. Муфты для зажима кабеля

Сверху все это закрывается пластиковой крышкой. Если ваша насосная станция работает в условиях повышенной влажности, то металлические части реле начнут корродировать, что рано или поздно приведет к выходу из строя.

По этой причине муфты для зажима кабеля надо плотно закрутить, а крышку посадить на силиконовый герметик.

Установка реле давления воды для насоса

Реле давления может быть установлено не только непосредственно на самом насосе, но и в любом месте подающей магистрали до первой точки разбора (раковина, мойка, душевая кабина и так далее).

Установить реле давления можно с помощью латунного тройника или пятивыводного штуцера.

Смотрим на следующую картинку:

Установка реле давления для насоса

Однако, чаще всего реле устанавливается непосредственно на гидроаккумулятор. Выглядит это следующим образом:

Установка реле давления на гидроаккумуляторе

Как лучше делать нужно решать по месту. Панацеи для всех здесь нет. Так что думайте сами решайте сами.

Настройка и регулировка реле давления воды для насоса

У разных людей разные потребности. Это относится не только к одежде и еде, но к давлению в системе водоснабжения.

Большинству людей вполне подходят заводские установки на реле, но бывают «гурманы», которым нужно поднять давление отключения насоса или изменить давление включения.

Для этого нужно будет залезть внутрь реле и отрегулировать сжатие двух пружин, описанных выше.

Описывать процесс регулирования словами я не считаю целесообразным. Будет длинно и непонятно, как в плохих учебниках.

В общем лучшее один раз увидеть:

Подходите к регулировке реле без фанатизма!

Иначе можно установить слишком высокое для данного насоса давление отключения, что приведет к неприятным для вас последствиям — насос просто сгорит.

Не плохо иметь дома запасное реле на случай выхода из строя основного.

В этом случае вы сможете оперативно его заменить без потерь времени на покупку.

И еще один важный момент — не покупайте совсем дешевых реле, они живут мало.

Тут правдива поговорка о том, что скупой платит дважды.

На этом пока все, жду ваших вопросов в комментариях. Не забывайте делиться статьей через социальные сети!!!

Регулировка реле давления насосной станции – настраиваем датчик своими руками

Работа насосного оборудования в системе автономного водоснабжения регулируется специальной автоматикой. Одной из основных деталей, контролирующих параметры сети, является реле давления. Это устройство имеет заводские настройки, определяющие низший и высший предел, при котором включается насос. При необходимости изменить показатели выполняется регулировка реле давления насосной станции. Такая операция не требует привлечения специалистов, зная правила настройки, ее можно осуществить самостоятельно.

Сеть водоснабжения с реле

Как устроено реле давления

Независимо от производителя реле давления воды в системе водоснабжения представляет собой компактный блок с двумя пружинами и электрическими контактами. Гидравлическая часть устройства – это мембрана с поршнем и двумя пружинами разного размера. Электрическая часть – контактная группа, размыкающая/замыкающая сеть для включения/выключения насоса. Все конструктивные детали, включая клеммную колодку, крепятся к металлическому основанию. Устройство имеет несколько групп клемм:

• для подключения напряжения 220В;
• для заземления;
• клеммы на насос.

С тыльной стороны располагается гайка подключения к штуцеру. Сверху прибор накрывается пластиковой крышкой, фиксирующейся к винту большей пружины. Изделия различных заводов могут оснащаться дополнительными элементами, обладать характерной формой и расположением узлов, но все они имеют схожую конструкцию. Датчик может быть механическим и электронным. Механические устройства более популярны благодаря низкой стоимости.

Конструкция реле

Внимание. Для снятия с прибора пластиковой крышки требуется отвертка или гаечный ключ.

Принцип функционирования реле

Устройство реле давления насосной станции не требует вмешательства человека в процесс включения и отключения насоса. Принцип его работы основан на изменении степени воздействия на поршень, отвечающий за смыкание контактов. Большая пружина, посаженная на шток с гайкой регулировки, оказывает противодействие движению мембраны и поршня. Когда давление в системе снижается вследствие разбора воды, контактная платформа опускается и замыкает контакты. Насос включается и начинает качать жидкость.

Механический контроллер давления

Поступление воды в гидроаккумулятор приводит к возрастанию давления воздуха на мембрану устройства. Поршень, преодолевая действие пружины, начинает смещать контактную платформу. Этот процесс вызывает размыкание электрических контактов. Отключение тока происходит не сразу, а при отведении платформы на расстояние, определенное настройкой малой пружины. Этот регулятор отвечает за разницу давления. После полного размыкания контактов агрегат прекращает работу по перекачиванию воды.

Информация. Для регулировки нижнего уровня давления (включение) используется большая пружина, для выставления верхнего предела (выключения) – маленькая пружина.

Подготовка насосной станции

При организации индивидуального водоснабжения устанавливается специальное оборудование — насосная станция. Она состоит из двух частей:

• погружной (поверхностный) насос;
• гидроаккумулятор.

Герметичный бак с установленной внутри резиновой мембраной служит для хранения запаса воды и поддержания стабильного давления в системе. Прежде, чем приступить к настройке реле давления насосной станции своими руками, следует подготовить резервуар. Бак состоит из резиновой груши, в которую закачивается вода, и камеры, заполненной воздухом. Величина напора воздуха влияет на работу всей системы водоснабжения, поэтому необходима настройка насосной станции.

Подготовка мембранного бака начинается с полного слива воды из трубопровода и самой емкости. Для этого используется нижней кран системы. В пустой бак нагнетается воздух, его давление должно быть меньше нижнего предела на 10%. Минимальное значение напора определяется в зависимости от размеров гидроаккумулятора:

• 20-30 л – 1,4-1,7 бар;
• 50-100 л – 1,8-1,9 бар.

После определения давления в накопительном баке система сразу наполняется водой, нельзя допустить пересыхания резиновой груши.

Насосная станция с гидроаккумулятором и датчиком

Внимание. Самостоятельная проверка напора в баке необходимо при сборке оборудования из отдельных деталей. Современные модели насосных станций, изготовленные в заводских условиях, имеют готовые параметры настройки, указанные в документах.

Чтобы мембрана бака прослужила долгий срок, рекомендуется устанавливать давление в накопителе на 0,1-0.2 атм. ниже, чем минимальный уровень в системе.

Где установить механический контроллер?

Выбирая место подключения реле давления к погружному насосу, следует избегать возможной турбулентности и скачков напора. Оптимальный вариант – установка около гидроаккумулятора. Следует учитывать условия эксплуатации прибора, в документах производитель указывает допустимые параметры температуры и влажности. При влагозащищенном исполнении датчика можно установить его вместе с накопителем в кессоне. Чтобы контроллер начал функционировать его необходимо соединить с электрической и водопроводной сетью.

Для реле желательно выделить отдельную электрическую линию, но это условие не является обязательным. От щитка прокладывается кабель сечением 2,5 мм². Для безопасности рекомендуется установить автомат защиты, с параметрами, соответствующими характеристикам насоса. Обязательно выполняется заземление устройства.

Клеммная колодка имеет три группы контактов: заземление, фаза и ноль от щитка, провод от насоса.
Подключение выполняется стандартно – провод зачищается, вставляется в разъем и фиксируется болтом

Внимание. Подключение к электрической сети производится по надписям, указанным на контактной группе.

Погружной насос с реле давления может соединяться с помощью тройника или штуцера с пятью выходами. Подключение выполняется через гайку на тыльной стороне прибора. В первом случае устройство устанавливается непосредственно на магистрали. Предпочтительней второй вариант, когда собирается узел из пяти частей:

1. Погружной или поверхностный насос.
2. Манометр.
3. Гидроаккумулятор.
4. Датчик давления.
5. Трубопровод.

Схема установки реле

Совет. Все резьбовые соединения узла нуждаются в герметизации, для этой цели используется герметик или ФУМ-лента.

Обязательными элементами сети водоснабжения дома являются фильтры. Эти устройства необходимы для очищения жидкости от примесей, ухудшающих работу оборудования, в том числе реле давления. После подключения датчика к водопроводу и электрической сети остается только регулировка насосной станции своими руками.

Фильтр можно установить до гидроаккумулятора и автоматики. Он будет задерживать все крупные частицы, которые могут повредить системы реле, мембраны и резиновые прокладки. Но в этом случае фильтр для насосной станции необходимо регулярно очищать – сильное загрязнение ухудшает его пропускную способность. Это увеличивает нагрузку на насос, что может привести к его преждевременному выходу из строя. При установке фильтра после станции, она будет работать в штатном режиме без увеличения нагрузки. По ослаблению напора, потребитель поймет, что фильтрующий элемент требует очистки.

Настройка реле

Производитель обеспечивает настройку насосных станций на средние показатели:

• нижний уровень – 1,5-1,8 бар;
• верхний уровень – 2,4-3 бар.

Нижний порог давления

Если потребителя не устраивают такие значения, то зная, как отрегулировать давление в насосной станции, их можно изменить. Разобравшись с установкой правильного напора в накопительном баке, приступают к корректировке настроек датчика:

1. Насос и реле отключается от питания. Из системы спускается вся жидкость. Манометр в этот момент на нулевой отметке.
2. Пластиковая крышка датчика снимается с помощью отвертки.
3. Включить насос и записать показания манометра в момент отключения оборудования. Этот показатель – верхнее давление системы.
4. Открывается кран, находящийся дальше всего от агрегата. Вода постепенно сливается, насос снова включается. В этот момент по манометру определяется нижнее давление. Разницу давлений, на которую в данный момент настроено оборудование, вычисляют математическим способом – отняв полученные результаты.

Внимание. Для получения корректной настройки необходим надежный манометр, показаниям которого можно доверять.

Имея возможность оценить напор из крана, выбирают необходимую настройку. Регулировка на увеличение давления насосной станции выполняется путем закручивания гайки на большой пружине. Если напор нужно уменьшить – гайка ослабляется. Не забывайте, что работы по корректировке проводятся после отключения устройства от питания.

Внимание. Настройка проводится осторожно, реле – чувствительное устройство. Один поворот гайки изменяет давление на 0,6-0,8 атмосферы.

Верхний порог давления

Для настройки оптимальной частоты включения насоса необходимо отрегулировать разность давлений. За этот параметр отвечает маленькая пружина. Оптимальное значение разности верхнего и нижнего порога давления составляет 1,4 атм. Если необходимо увеличить верхний предел, при котором отключается агрегат, то гайку на маленькой пружине крутят по часовой стрелке. При уменьшении – в противоположную сторону.

Схема настройки

Какое действие на оборудование оказывает такая регулировка? Показатель ниже среднего (1,4 атм.) обеспечит равномерную подачу воды, но агрегат будет часто включаться и быстро сломается. Превышение оптимального значения способствует щадящему режиму использования насоса, но водоснабжение пострадает из-за заметных скачков напора. Регулировка разницы давления насосной станции осуществляется плавно и осторожно. Результат воздействия требует проверки. Повторяется схема действий, выполняемых при настройке нижнего уровня давления:

1. Все приборы отключаются от электрической сети.
2. Вода сливается из системы.
3. Включается насосное оборудование и оценивается результат настройки. При неудовлетворительных показателях процедура повторяется.

При выполнении настроек разницы давлений существуют ограничения, которые следует учитывать:

• Параметры реле. Нельзя устанавливать верхний порог давления равный 80% от максимального показателя устройства. Данные о давлении, на которое рассчитан контроллер, присутствуют в документах. Бытовые модели обычно выдерживают до 5 атм. Если в системе необходимо поднять напор выше этого уровня, стоит купить более мощное реле.
• Характеристики насоса. Перед выбором регулировки необходимо свериться с характеристикой оборудования. Агрегат должен отключаться при давлении, которое на 0,2 атм. ниже его верхнего предела. В этом случае он будет функционировать без перегрузок.

Особенности регулировки «с нуля»

Если обе пружины реле ослаблены, регулировка автоматики насосной станции выполняется по следующему алгоритму:

1. Агрегат включается для закачивания воды в систему. Уровень напора контролируется наблюдением за струей из отдаленного крана. Если напор приемлем, то фиксируется показание манометра, а насос отключается.
2. Отсоединив датчик от сети, открывают крышку и крутят гайку большой пружины, пока контакты не замкнутся.
3. Коробку закрывают и снова включают устройство в сеть. Насос включают и оставляют работать, пока давление на манометре не достигнет отметки равной предыдущему значению плюс 1,4 атм.
4. Агрегат и реле отключают от питания, затем подкручивают гайку на меньшей пружине, пока контакты не разомкнутся. Настройки нижнего и верхнего порога закончены.

Реле давления с манометром

Использование датчика без гидроаккумулятора

Для некоторых моделей оборудования используется схема подключения скважинного насоса с реле давления без накопительного бака. Специальный автоматический контроллер запускает и останавливает агрегат при достижении граничных показателей. Электронный блок имеет функцию защиты от «сухого хода» и обеспечивает безопасную работу системы.

Внимание. Минус такой схемы – отсутствие минимального запаса воды, который обеспечивает мембранный бак.

Электронное реле давления для поверхностного и погружного насоса

Прибор запускает насос при открытии крана, после остановки подачи воды оборудование некоторое время работает для создания заложенного уровня давления. Преимущества автоматического контроллера:

• компактность;
• исключаются расходы на покупку гидроаккумулятора;
• стабильное давление в системе.

Среди недостатков – частое включение насоса, ведущее к преждевременному износу. Такой вид автоматики подходит для сети, используемой для долгого режима включения (полив, наполнение большой емкости).

Монтаж и корректная настройка реле давления насосной станции обеспечивают в системе стабильный напор воды. Правильная регулировка прибора способствует продлению срока эксплуатации оборудования и предотвращает возникновение аварийных ситуаций.

Реле давления с защитой от «сухого хода»

Здравствуйте, уважаемые читатели моего блога nasos-pump.ru

Реле давления с «сухим ходом»

В рубрике «Принадлежности» рассмотрим более подробно алгоритм работы и устройство реле давления с защитой от «сухого хода». Я уже кратко упоминал об этом изделии в статье Способы защиты насосов от «сухого хода». Данное устройство совмещает в себе и реле давления и защиту от «сухого хода». Реле управляет по заранее установленным значениям давления выключением и включением как колодезного или скважинного, так и поверхностного насосов, когда они работают вместе с гидроаккумулятором. Данная автоматика также защищает насосное оборудование от работы без протока жидкости, что позволяет пользователю более комфортно в автоматическом режиме эксплуатировать его без постоянного контроля.

Заводская настройка отключения изделия по режиму «сухой ход» составляет 0,4 – 0,6 бар. Если давление в системе водоснабжения изменяется в заданных пределах, это напоминает работу обычного реле давления. Когда давление в системе снизилось до уровня 0,4 – 0,6 бара, устройство отключает насосное оборудование по режиму «сухой ход». Для включения и дальнейшей эксплуатации насоса требуется вмешательство человека.

Технические характеристики изделия

Технические характеристики реле давления с защитой от «сухого хода» рассмотрим на примере FFSG2G. Основные технические характеристики приведены в Таблице 1.

Таблица 1

Характеристики	FFSG2G
Диапазон рабочих давлений (бар)	1-5
Минимальная разница по давлению: (бар)	1,2
Диапазон настройки давлений (бар)	1,4-2,8
Давление отключения по сухому ходу (бар)	0,4-0,6
Температура рабочей среды до (°С)	55
Максимальный рабочий ток (ампер)	16 (10)
Напряжение питания (вольт)	230
Частота сети (Гц)	50
Подсоединение внутренняя резьба (дюйм)	1/4
Класс защиты	IP 44

Устройство, конструкция и принцип работы

Реле давления с защитой от «сухого хода» собрано на металлической пластине, служащей корпусом и закрыто пластиковой крышкой. На (Рис.1) можно посмотреть внутренне устройство и основные элементы.

Устройство и конструкция

Корпус 1 металлическая пластина – где располагаются все элементы реле давления с «сухим ходом». Присоединительный фланец 2 с – внутренней резьбой размером 1/4″, используется для подключения автоматики к системе водоснабжения. Фланец при помощи шести винтов крепит мембрану 9 и пятак 10 к корпусу автоматики. Присоединительный фланец мембрана и пятак вместе составляют рабочую камеру. Гайка 3 и маленькая пружина, регулирующие разницу давлений ∆Р. Это разница между давлением отключения и включения автоматики. Чем сильнее сжать пружину (закрутить гайку по часовой стрелке), тем разница ∆Р будет больше. Минимальная разница между давлениями включения и выключения составляет 1,2 бара. Гайка 4 и большая пружина, предназначены для регулировки давления отключения реле. При сжатии пружины (закручиваем гайку по часовой стрелке) давление отключения автоматики увеличивается, а при отпускании гайки давление отключения – уменьшатся. Клеммы 5 и 6 для подключения реле давления к сети питания и к насосному оборудованию. Болты 7 для подключения проводов заземления от сети питания и двигателя. Рычаг 8 запускает реле давления в работу. Кабельные муфты 11 предназначены для крепления электрических кабелей.

Монтаж, электрическое подключение и принцип работы автоматики

 Монтаж данного изделия в систему водоснабжения ничем не отличается от монтажа стандартного реле давления РМ-5. По гидравлической части автоматика имеет присоединительную внутреннюю резьбу 1/4 дюйма. Реле можно монтировать как на сам трубопровод, так и на пятерник. Единственным условием для монтажа является то, что рядом с автоматикой для предотвращения флотационных включений, необходимо установить гидроаккумулятор. Емкость гидроаккумулятора зависит от количества точек разбора и потребляемой воды.

Схема подключения реле давления в электрическую сеть показана на (Рис. 2).

Схема электрических подключений автоматики

Насос или насосная станция должны быть включены в розетку, подсоединенную через устройство защитного отключения оборудования (УЗО). Для защиты насосного оборудования, необходимо предусмотреть автомат защиты двигателя с током, равным номинальному току двигателя.

Принцип работы реле давления с «сухим ходом» следующий. После выполнения всех монтажных работ. Система и насос должны быть заполнены водой и удален воздух из насоса и всасывающего трубопровода. Подаем питание на насос, но насос не запустился, так как контакты реле разомкнуты. Чтобы насос включился нужно нажать на рычаг запуска автоматики и удерживать его в нажатом состоянии до тех пор, пока давление в системе не подымется выше 0,5 бара. После запуска, насос отключится тогда, когда давление в системе достигнет заданного на реле. Регулировать давление отключения насосного оборудования можно при помощи гайки 4 (смотри Рис. 1). Закручивая гайку по часовой стрелке, мы увеличиваем давление отключения насоса. Если гайку откручивать против часовой стрелки, давление отключения насоса уменьшается. Отслеживать давление отключения насоса необходимо по манометру. Когда происходит разбор воды, давление в системе снижается, при достижении нижнего уровня, автоматика включает насос и поддерживает давление в системе. Регулировка разности давлений осуществляется с помощью гайки 3 (Рис. 1). При закручивании гайки разность между давлением включения и отключения увеличивается, а при откручивании гайки уменьшается. Отслеживать давление включения насоса необходимо по манометру. После прекращения разбора воды и достижения заданного давления, насос отключится. В случае, когда начался разбор воды и по какой-то причине (отсутствие воды, отключение света и т.д. и т.п.) давление в системе упадет ниже уровня 0,5 бар, контакты автоматики разомкнутся, и насос больше не включится, так как реле отключилась по режиму «сухой ход». Для последующего запуска автоматики в работу необходимо вмешательство человека. Прежде, чем запустить реле в работу, следует выяснить, по какой причине произошло отключение насоса по «сухому ходу». Если закончилась вода, нужно вновь заполнить всасывающий трубопровод и насос водой, удалить воздух из насоса и трубопровода. Если проблема в энергоснабжении, нужно ее устранить и затем снова произвести запуск автоматики. Нажимаем на рычаг запуска и ждем, пока давление в системе не подымется выше 0,5 бара. После чего реле давления с «сухим ходом» будет продолжать работать в автоматическом режиме.

Эксплуатация, обслуживание и ремонт

В целом данная автоматика очень простая и надежная. Если соблюдать условия эксплуатации реле работает без проблем долго и надежно. Однако, делая поправки на качество нашей воды, качество энергоснабжения или повышенную влажность, в работе могут возникнуть проблемы. Проблемы с реле очень часто приводит к выходу из строя насоса. Чтобы этого избежать следует периодически и при каждом повторном запуске автоматики производить проверку системы и автоматики.

Если вода в системе содержит соли жесткости или в воде большое содержание железа в процессе эксплуатации автоматики происходит постепенное «зарастание» рабочей камеры и фланца отложениями солей жесткости или железа. Наступает такой момент, когда реле перестает работать совсем. Для устранения такого дефекта необходимо демонтировать реле и произвести чистку камеры от отложений солей, выполнив следующие шаги:

1. Обесточиваем автоматику и насос, отключив шнур от сети питания.
2. Сбрасываем давление из системы водоснабжения, открыв ближайший водоразборный кран.
3. Отсоединяем электрические кабели от автоматики. Для этого снимаем пластиковую крышку с автоматики и отсоединяем кабеля от клемм 5, 6 и заземления (смотри Рис. 1)
4. Отсоединяем реле от системы водоснабжения при помощи рожкового ключа на 17.
5. С помощью отвертки откручиваем 6 винтов и снимаем фланец. Производим чистку камеры и фланца от солей.
6. Сборку автоматики производим в обратной последовательности перед монтажом ее нужно уплотнить резьбу с помощью ленты фум или герметика.

К перебоям в работе автоматики приводит также повышенная влажность (окисление контактов), колебания напряжения питающей сети (подгорание контактов). В этих случаях следует заменить автоматику на новую. Как и любая техника реле с «сухим ходом» требует к себе внимания.

Спасибо за проявленный интерес.

P.S. Не упустите возможность сделать доброе дело: нажмите на кнопки социальных сетей расположенных на верху страницы, в которых вы зарегистрированы, чтобы и другие люди тоже получили пользу от этого поста. БОЛЬШОЕ СПАСИБО!

Еще похожие посты по данной теме:

Регулировка реле давления воды для насосной станции

Одной из рабочих частей насосной станции является реле давления. Оно предназначено для включения или отключения электродвигателя агрегата в зависимости от давления в системе.

На новом оборудовании оно уже отрегулировано для работы при оптимальных нагрузках, поэтому без необходимости лучше эти настройки не изменять. Но случается, что без вмешательства не обойтись.

Устройство расширительного бака и реле давления

При интенсивной эксплуатации в работе оборудования могут возникнуть разного рода неполадки, при которых возникает необходимость реле давления выставить заново.

Например, часто случаются ситуации, когда аппарат просто перестает включаться, либо работает без остановки достаточно продолжительное время. Это явные признаки неисправности реле давления воды.

Рекомендация специалиста: не меняйте настройки в реле давления, если в этом нет крайней необходимости. Иначе изделие потеряет гарантию.

Обычно это устройство представляет собой небольшую коробочку с выходящими из нее проводами. Чтобы добраться до регулировочных пружин, необходимо отвернуть пластиковый винт, располагающийся сверху.

Внутри установлены две пружины — одна больше, вторая меньше, а также механизм автоматики контактной группы. Малая пружина необходима для регулировки разницы давлений. Большая — для регулировки давления отключения.

Если правильно не установить давление воздуха в гидробаке, то показания на манометре давления воды будут неверными. Поэтому первым делом необходимо выставить давление воздуха в гидрофоре.

Для этой процедуры необходимо обязательно обесточить электрическую часть станции и слить воду.

Гидрофор состоит всего из трех частей:

• корпус;
• ниппель;
• резиновая диафрагма.

Резиновая груша крепится к корпусу гидрофора обратным клапаном (ниппелем), через который давление либо добавляется, либо сбрасывается.

Измерить давление можно при помощи автомобильного манометра, используемого автомобилистами для измерения давления в колесах.

Нагнетать давление в ресивер можно автомобильным или велосипедным насосом.

В зависимости от объема расширительного бака подбирается и давление. Нормальным считается давление воздуха, которое на 10% меньше, чем давление, при котором включается оборудование.

Например, если давление, при котором электродвигатель начинает работать, составляет 2 бар, то выставить давление воздуха следует на 1,9 бар, то есть спустить или накачать резиновую грушу.

Мастера советуют: давление воздуха следует контролировать, даже если никаких изменений в работе реле давления вы не проводили.

Как правильно выполнить регулировку

Элементы реле давления. (Для увеличения нажмите)

Перед тем, как приступить к регулировке, необходимо отключить двигатель насоса от электропитания. Сливать воду и сушить бак необязательно.

Настройка реле заключается в добавлении или уменьшении давления пружины на контактную группу. Обычно регулируется только винт с гайкой на более крупной пружинке. Этот винт отвечает за отключение аппарата.

Если вы хотите добавить давление, достигнув которого, насос должен останавливаться, то необходимо гайку закручивать, тем самым зажимая пружину. Если же вам необходимо уменьшить давление — то пружину следует ослаблять, соответственно, гайку необходимо откручивать.

Рекомендуется сделать пол-оборота, после чего произвести включение оборудования, и проверить давление по показаниям манометра. Данную процедуру необходимо повторять до того момента, когда агрегат станет автоматически отключаться на том давлении, которое необходимо.

Возможно, Вас также заинтересует познавательная статья о бытовых насосах для дачи.

Статью о критериях выбора между скважинным насосом и насосной станцией читайте здесь.

Для оптимальной работы системы водоснабжения небольшого дома достаточно будет поддерживать давление 3 бар.

Это значение может меняться в зависимости от используемых приборов, подключенных к водопроводу. Исходя из этого, давление отключения можно выставить 2,5 — 3,5 бар.

Второй (маленький) регулировочный винт ошибочно называют винтом регулятора давления включения. На самом деле он регулирует разницу давлений отключения и включения.

Так, когда вы устанавливаете давление выключения насосного оборудования на 3 бар, автоматически давление включения установится на отметку 1,7 бар. Если вас устроит такой результат, то трогать настройки не следует.

Если же нужен другой результат, то регулировка производится аналогично винту выключения. Заворачивая гайку — значение увеличивается, отпуская – уменьшается.

Предложение специалиста: записывайте все показания манометра. Это позволит не запутаться с показаниями и выставить необходимые параметры.

Еще одним моментом, который следует учитывать, является установка крышки на место. Дело в том, что во время установки может сместиться штифт, на котором крепится пружина. За этот самый штифт крепится и крышка, что может сместить регулировку, как правило, в большую сторону.

Видео: регулировка реле давления воды

Правильно установленное и настроенное оборудование прослужит значительно дольше и сэкономит немало ваших денег. Ну и не забывайте про своевременное техническое обслуживание насоса.

Оцените статью: Поделитесь с друзьями! Смотрите также:Обзор реле давления

, типы, функции, применение

Реле давления — одно из наиболее распространенных измерительных устройств, используемых сегодня в промышленных приложениях, в насосах, оборудовании HVAC и гидравлических системах. Эти устройства гарантируют, что процессы имеют достаточное давление для нормальной работы.

В своей основной форме современное реле давления состоит из двух компонентов: датчика давления и переключающего контакта .Когда технологическое давление достигает определенного значения, называемого точкой переключения , переключающий контакт срабатывает и либо разрешает, либо останавливает прохождение тока в цепи управления.

Типы реле давления

Существует два основных типа реле давления:

• Механический (электромеханический)
• Электронный (твердотельный)

Какой тип реле давления использовать, это будет зависеть от конкретного применения.При выборе реле давления пользователям необходимо учитывать особенности устройства, в том числе:

• Максимально допустимое давление
• Диапазон рабочего давления
• Рабочая среда
• Условия процесса, такие как вибрация и температура
• Зона нечувствительности или гистерезис

Реле давления механическое

Как следует из названия, электромеханическое реле давления измеряет изменения давления с помощью механических средств, таких как диафрагма, трубка Бурдона или поршень.Основными преимуществами механических реле давления являются их высокая надежность и возможность работы без вспомогательного питания. Кроме того, они обычно могут работать при более высоких напряжениях и силах тока, чем электронные реле давления.

Механические реле давления

WIKA оснащены высококачественными микровыключателями. Даже переключение электрических нагрузок до 15А / 220В не вызывает проблем. Для низких коммутируемых напряжений WIKA предлагает микровыключатели, заполненные аргоном, с позолоченными контактами.

Защищенные механические реле давления

Для работы во взрывоопасных зонах WIKA предлагает механические реле давления Ex-ia (согласно стандарту IEC 60079-11) и Ex-d (согласно стандарту IEC 600979-1).

Электронные реле давления

Электронные реле давления, как следует из их названия, имеют электронные, а не механические датчики давления. Этот тип реле давления отличается высокой устойчивостью к ударам и вибрации, стабильностью и долгим сроком службы. Многие твердотельные реле давления также предлагают дополнительный аналоговый сигнал, пропорциональный давлению.Следовательно, они не только замыкают или размыкают контакты, но и передают фактическое значение давления.

Другим преимуществом электронных реле давления является их гибкость. Точка переключения, выходной сигнал, время задержки, гистерезис и многие другие параметры могут быть индивидуально отрегулированы в соответствии с приложением. Электронные реле давления также хорошо работают в устройствах переключения низкого напряжения, таких как реле управления и реле, подключенные к ПЛК (программируемые логические контроллеры).

WIKA предлагает полную линейку высококачественных механических и электронных реле давления с долговременной стабильностью и точностью.Разнообразие диапазонов давления, материалов, размеров, датчиков и вариантов монтажа гарантирует, что тип реле давления соответствует требованиям вашего приложения.

---

Свяжитесь с нами

Хотите получить дополнительную информацию? Напишите нам:

Как работает реле давления ~ Изучение контрольно-измерительной техники

Пользовательский поиск

Что такое реле давления?

Это устройство, предназначенное для контроля технологического давления и выдачи выходного сигнала при достижении заданного давления (заданного значения).Реле давления делает это путем приложения технологического давления к диафрагме или поршню для создания силы, сравнимой с силой предварительно сжатой пружины диапазона.

Реле давления используется для определения наличия давления жидкости. В большинстве реле давления в качестве чувствительного элемента используется мембрана или сильфон. Перемещение этого чувствительного элемента используется для
приведения в действие одного или нескольких переключающих контактов, чтобы указать сигнал тревоги или инициировать управляющее действие.
Реле давления имеют разную конструкцию с разными чувствительными элементами.Один из наиболее распространенных — с диафрагмами или сильфонами в качестве чувствительных элементов. В том, о котором я расскажу здесь, в качестве чувствительного элемента давления используется поршень. В любом случае принцип действия для этого типа поршня такой же, как и для реле давления мембранного или сильфонного типа.

Основные детали реле давления:

Основные части типичного реле давления показаны на схеме ниже:

Схема реле давления

Выше показан разрез реле давления, на котором показаны все основные части переключателя.

Также ниже показан графический вид реле давления:

На разрезе реле давления можно увидеть следующие основные детали:

Микровыключатель

Микровыключатель используется для включения или отключения электрической цепи при срабатывании реле давления. Микровыключатель в разрезе представляет собой однополюсный двухпозиционный переключатель (S.P.D.T.). Этот переключатель состоит из одного нормально закрытого контакта (NC) и одного нормально открытого контакта (NO).Когда срабатывает реле давления, замыкается замыкающий контакт, а размыкающий замыкающий.

Микровыключатели с золотыми контактами обычно используются в системах с низким напряжением и током (т.е. в искробезопасных цепях). Для более высоких напряжений / токов используются серебряные контакты.

Изолированная кнопка отключения

Эта кнопка вызывает переключение контактов NO и NC при срабатывании реле давления

Как показано на разрезе реле давления выше, рабочий штифт прикреплен к рабочему поршню.Когда поршень приводится в действие в результате изменений давления на входе, рабочий штифт либо перемещается вверх и входит в контакт с кнопкой отключения, либо перемещается вниз и разрывает контакт с кнопкой отключения

Гайка регулировки срабатывания

Гайка настройки отключения (также может называться винтом диапазона) используется для регулировки уставки реле давления. Это достигается за счет изменения степени сжатия пружины диапазона. Чем сильнее пружина диапазона сжимается гайкой настройки отключения, тем выше уставка давления для переключателя.Чем меньше компрессия, тем ниже уставка для реле давления

.

Пружина диапазона

Это предварительно сжатая пружина, и создаваемая ею сила определяет давление, при котором работает переключатель.

Рабочий поршень

Это часть реле давления, контактирующая с технологическим процессом. Давление процесса, действующее на область рабочего поршня, создает силу, противодействующую силе пружины диапазона.Диапазон действия переключателя зависит от площади рабочего поршня и скорости пружины диапазона (измеряется в фунтах-силах на дюйм, Н / мм и т. Д.).

Корпус, содержащий микровыключатель и другие аксессуары реле давления, называется корпусом переключателя или корпусом. Для реле давления, выдающего электрический выход, предусмотрено одно или несколько резьбовых соединений, позволяющих ввести кабель в корпус через подходящий сальник. Для переключателя с пневматическим выходом для выходных соединений предусмотрены два или более переборочных соединения.Корпуса переключателей обычно доступны из алюминия или нержавеющей стали.

Принцип действия реле давления

Как показано на разрезе реле давления выше, давление на входе прикладывается к нижней части рабочего поршня. Этот поршень движется вверх под действием давления на входе против пружины диапазона. Натяжение пружины диапазона можно отрегулировать так, чтобы она сжималась при определенном давлении или заданном значении. Когда это давление будет достигнуто, рабочий штифт ударит по кнопке отключения на микровыключателе и переключит его.Нормально открытые контакты (от NO до C) станут закрытыми, а нормально закрытые контакты (от NC до C) откроются. Давление, при котором переключается микровыключатель, устанавливается регулировкой гайки срабатывания. Эта гайка регулирует натяжение пружины диапазона (например, если гайка поворачивается по часовой стрелке, давление срабатывания будет выше).

Как работают реле давления • Airtrol Components Inc.

Реле давления являются важными компонентами для управления включением и отключением насосов в жидкостных системах при достижении пороговых значений давления.Они также используются в системах управления технологическим процессом для поддержания постоянного пневматического или механического давления.

Понимание того, как работают реле давления, различных типов реле давления и их общих применений, полезно при выборе решения для данного приложения.

Что такое реле давления?

Реле давления — это простое электромеханическое устройство, которое приводится в действие давлением для включения или выключения электрической цепи. Точка давления, которая активирует переключатель, называется его уставкой, а пороговое значение давления, которое деактивирует переключатель, называется точкой отключения.Реле давления состоит из следующих основных компонентов:

• Мембрана , которая действует как элемент определения давления. Обычно он сделан из податливого материала, чувствительного к давлению.
• Регулировочная пружина для изменения точек установки или вырезания. Некоторые переключатели имеют отдельные пружины для управления точками включения и выключения.
• Рычаг АВТО / ВЫКЛ. , чтобы активировать переключатель или выключить его вручную. Этот рычаг полезен для отключения переключателя во время установки или обслуживания.В некоторых случаях это может быть ручка, а не рычаг, но принцип тот же.
• Электрические контакты , пропускающие ток от внешнего источника питания, когда они касаются друг друга.
• Клеммы для подключения внешнего источника питания к контактам.

Реле давления бывают двух типов: нормально разомкнутые (NO) и нормально замкнутые (NC). Обозначение разомкнутого / замкнутого относится к электрическим контактам в переключателе. Контакты в нормально разомкнутом переключателе остаются открытыми, когда давление находится в допустимом диапазоне, и закрываются, когда давление выходит за пределы допустимого диапазона.

Для переключателей NC порог давления, который изменяет состояние контактов, зависит от приложения. Это может быть уставка для одних приложений и точка отключения для других.

Как работает реле давления?

Реле давления — это пассивное устройство, так как наличие или отсутствие давления — это все, что необходимо для его работы. Давление на диафрагму сжимает калиброванную пружину. Когда натяжение пружины достигает или превышает заданное значение, она переводит контакты из разомкнутого в замкнутый в нормально разомкнутом переключателе или из замкнутого в разомкнутый в нормально замкнутом переключателе.

Для простоты конфигурирования в различных приложениях реле давления обычно содержат по крайней мере одну пару нормально разомкнутых и одну пару нормально замкнутых контактов.

Общие приложения для реле давления

Реле давления широко используются в системах управления промышленными процессами. Некоторые примеры включают:

• Пневматические системы . Реле давления включают или выключают компрессор при заданном значении.
• ОВК .Реле давления выполняют важную функцию безопасности в системах отопления, таких как печи. Они выключат печь при обнаружении отрицательного давления, создаваемого двигателем, создающим тягу. Реле давления также могут обнаруживать утечки, отслеживая давление газа.
• Технологическое оборудование . В оборудовании для контроля потока жидкости и газа используются реле давления для поддержания постоянной скорости потока.
• Насосные системы . Реле давления помогают поддерживать уровень воды в резервуаре путем включения или выключения насоса по мере необходимости.Когда давление воды падает ниже порогового значения, замыкаются замыкающие контакты, пропуская ток через насос. Когда давление воды достигает заданного значения, контакты размыкаются, чтобы отключить подачу тока к насосу, тем самым прекращая работу насоса.

Реле давления от Airtrol Components

Airtrol Components, Inc. — это семейная компания, которая уже более 40 лет поставляет реле давления и другие высококачественные миниатюрные устройства управления.Airtrol поставляет эти устройства для использования во многих отраслях промышленности, включая аэрокосмическую, стоматологическую, медицинскую, а также для управления технологическими процессами и автоматизации. У нас есть большой перечень стандартных устройств, но мы можем разработать детали по индивидуальному заказу в соответствии с потребностями наших клиентов.

Для получения дополнительной информации о наших реле давления или других изделиях, пожалуйста, свяжитесь с нами.

Реле давления — WIKA

Механические реле давления — стандарт

Если с помощью механического реле давления достигается заданное давление и переключатель приводится в действие, переключатель посылает электрический сигнал.Для этого ему не нужно питающее напряжение. Возникающая в результате надежность — одно из преимуществ механических реле давления. Реле давления

WIKA оснащены высококачественными микровыключателями. Они отличаются высокой долговременной стабильностью и точностью. Даже переключение электрических нагрузок до 15 A / 220 В возможно без проблем с помощью механического реле давления от WIKA.

Для переключения очень низких напряжений, например, используемых в ПЛК, WIKA предлагает микропереключатели, заполненные газом аргоном, с позолоченными контактами.Электронные реле давления также очень хорошо подходят для переключения малой мощности.

Механические реле давления — взрывозащищенные

Для работы во взрывоопасных зонах доступны механические реле давления WIKA в версиях Ex ia или Ex d. Выключатели с допуском Ex-d доступны в корпусах с эпоксидным покрытием из алюминия, не содержащего меди.

Электронные реле давления

Электронное реле давления основано на электронном датчике давления. Наряду с электрическим сигналом переключения многие электронные реле давления выдают дополнительный аналоговый сигнал, пропорциональный давлению.Таким образом, не только определяется, достигнута ли определенная точка переключения, но и передается фактическое измеренное давление. Электронные реле давления часто имеют дисплей, с которого можно считывать измеренное давление, а также возможны гибкие настройки и программирование. Точки переключения, выходной сигнал, время задержки, гистерезис и многие другие параметры можно индивидуально настроить в соответствии с применением.

Успешная конструкция, а также отличная функциональность реле давления WIKA уже были подтверждены победой в номинации «iF product design award 2009» за модель PSD-30.Как дальнейшее развитие с дополнительными функциями, модель PSD-4 электронное реле давления также примечательно.

Глоссарий по реле давления — SORInc

Чувствительный элемент давления реле давления SOR представляет собой сбалансированный по усилию узел с поршневым приводом. Чувствительный элемент герметизирован гибкой диафрагмой и статическим уплотнительным кольцом (уплотнительное кольцо отсутствует в системах с сварной диафрагмой). Давление среды на область поршня противодействует силе пружины диапазона (регулируемой регулировочной гайкой), которая перемещает вал поршня всего на несколько тысячных долей дюйма для непосредственного приведения в действие электрического переключающего элемента мгновенного действия.Такой принцип работы практически исключает трение и связанный с ним износ.

Подробнее о принципах работы реле давления

SOR признает, что не существует отраслевых соглашений в отношении терминологии и определений, относящихся к реле давления. Этот глоссарий относится к реле давления SOR.

Абсолютное давление — Давление, измеренное относительно эталонного полного вакуума. Абсолютное давление обычно называют PSIA.

Регулируемый диапазон — Диапазон давления между верхним и нижним пределами, в пределах которого реле давления может быть настроено для включения / выключения.

Зона нечувствительности — Разница в давлении между увеличивающейся уставкой и уменьшающейся уставкой. Также известен как дифференциал, гистерезис, значение сброса и сброс.

Дифференциал — Разница между двумя измеренными давлениями.

Переключающий элемент DPDT — достигается за счет использования двух синхронизированных переключающих элементов SPDT, которые срабатывают вместе при увеличении уставки и вместе деактивируются при уменьшении уставки. Дискретные переключающие элементы SPDT позволяют переключать две независимые цепи; я.е., один переменного тока и один постоянного тока.

Firesafe — способность датчика давления со сварным уплотнением сдерживать технологический процесс при повышенных температурах до 1900 ° F при номинальном давлении за пределы диапазона, не поддерживаемом корпусом реле давления.

Манометрическое давление — Давление измеряется относительно атмосферного давления. Это давление, превышающее давление окружающей среды.

Герметично запечатанный -Метод герметизации электрического переключающего элемента таким образом, чтобы на него не влияла окружающая среда.Корпус полностью изолирован от окружающей среды с использованием таких методов сварки, как сварка, пайка, пайка или сплавление стекла с металлом.

Превышение диапазона — Максимальное входное давление, которое может постоянно подаваться на реле давления, не вызывая необратимого изменения уставки, утечки или разрушения материала.

Реле давления — Бистабильное электромеханическое устройство, которое включает / выключает один или несколько электрических переключающих элементов при заданном дискретном давлении / вакууме (заданное значение) при повышении или понижении давления / вакуума.

Процесс — жидкость или газ, обнаруживаемый реле давления. Также известен как «технологическая среда».

Испытательное давление — Максимальное входное давление, которое может постоянно подаваться на реле давления, не вызывая утечки или катастрофического разрушения материала.

Повторяемость — способность реле давления последовательно срабатывать при заданном значении, которое достигается из начальной точки в том же направлении и возвращается к начальной точке в течение трех последовательных циклов, чтобы установить профиль давления.

Повторяемость на переключателях SOR будет менее 1% от полной шкалы согласно ISA / ANSI S51.1.

Точка сброса — Значение давления, при котором переключающий элемент меняет состояние. Обычно он выражается в единицах измерения в виде увеличения или уменьшения.

Уставка — Это дискретное давление, при котором реле давления настраивается на срабатывание / отключение при повышении или понижении давления. Он попадает в регулируемый диапазон, и значение уставки обычно обозначается как повышающееся или понижающееся давление.

Переключающий элемент SPDT — однополюсный, двухходовой (SPDT) имеет три соединения: C — общий, NO — нормально разомкнутый и NC — нормально замкнутый, что позволяет коммутирующему элементу электрически подключаться к цепи либо в NO, либо Состояние NC.

Вакуум — Измеренное давление ниже атмосферного.

Смачиваемые части — Компоненты датчика давления, контактирующие с технологической средой.

Как это работает: Реле давления

Реле давления

Реле давления является важным элементом многих наших электрических моделей.Это электрический аналог управляемого разгрузочного клапана, который мы обсуждали в предыдущей публикации блога . В следующем посте будут рассмотрены основные компоненты реле давления, что это такое, как оно работает и как его настроить. Хотя реле давления используются во многих приложениях, в следующем посте особое внимание будет уделено тому, как они используются при сборке и эксплуатации электрического воздушного компрессора.

Компоненты реле давления

Щелкните фото для увеличения.

Рычаг (или ручка) авто / выключения

Рычаг (или ручка, в некоторых случаях) используется для ручного разделения контактов. Перед подключением или отключением воздушного компрессора его всегда следует переводить в положение «выключено».

Клеммы

Клеммы — это точки, в которых подводящие и отходящие силовые провода подключаются к реле давления.

Контакты

Контакты, которые сделаны из проводящего материала (90% серебра, 10% никеля), используются для замыкания электрической цепи и подачи питания на двигатель.При разъединении цепь разрывается, и двигатель отключается.

Мембрана

Мембрана изготовлена ​​из гибкого материала, который прижимается к блоку при увеличении давления воздуха. При достижении заданного давления отключения происходит размыкание контактов и отключение двигателя.

Предохранительный клапан реле давления

Предохранительный клапан реле давления, который расположен на основании реле давления, подсоединяется к верхней части обратного клапана с помощью медной или нейлоновой трубки.Когда контакты реле давления разъединяются, рычаг приводит в действие этот клапан, чтобы сбросить давление, которое возникло между насосом и обратным клапаном.

Регулировочная пружина (и)

Регулировочная пружина используется для увеличения и уменьшения настроек давления включения и выключения. Некоторые реле давления имеют вторичную пружину (обычно меньшую, чем первичная пружина), которая регулирует давление отключения, не влияя на настройку включения.

Что это такое

Реле давления — это механическое устройство, которое использует давление воздуха для управления работой электрического воздушного компрессора.Этот простой механизм замыкает цепь и позволяет подавать питание на двигатель, пока давление в системе ниже заданного значения. Все реле давления, используемые в наших воздушных компрессорах, включают предохранительный клапан реле давления, который сбрасывает напор и давление в трубопроводе, что упрощает запуск.

Как это работает

В наших моделях мы используем несколько различных реле давления. Каждый из них немного отличается, но во всех случаях основная операция следует этой схеме:

При подключенном воздушном компрессоре пользователь переводит рычаг в положение «авто», объединяя электрические контакты внутри переключателя для замыкания цепи.Одновременно с этим запускается двигатель, и в воздушном компрессоре начинает повышаться давление. Когда достигается заданное давление в системе, диафрагма внутри реле давления толкает механизм, который раздвигает электрические контакты, разрывая цепь и останавливая двигатель. В то же время открывается предохранительный клапан и сбрасывается противодавление, возникшее между насосом и обратным клапаном. Когда используется воздух и давление в баллоне падает до заданного значения «включения» (примерно на 30 фунтов на кв. Дюйм ниже значения «отключение»), контакты замыкаются, и двигатель запускается снова.Цикл продолжается, пока используется воздушный компрессор.

Как отрегулировать

Осторожно: Перед выполнением работ с любым компонентом воздушного компрессора отключите машину от источника питания и сбросьте все давление из системы.

Многие из наших реле давления имеют инструкции по регулировке на внутренней стороне крышки. Если для вашего реле давления нет инструкций, выполните следующие действия:

Поверните первичную пружину по часовой стрелке, чтобы увеличить настройки включения и отключения, или против часовой стрелки, чтобы уменьшить их.Если реле давления имеет пружину регулировки дифференциала, действует тот же принцип. По часовой стрелке дифференциал увеличивается, а против часовой стрелки — уменьшается.

Производители переключателей давления

Поставщики | Справочник IQS

Реле давления

Реле давления — это устройство, которое определяет изменения давления жидкости и реагирует определенным образом. Срабатывающее реле давления (тип датчика ) устанавливает или прерывает электрический контакт, чтобы вызвать тревогу или что-то включить или выключить.Переключатели запрограммированы на активацию в определенных точках давления и могут быть предназначены для срабатывания контакта либо при повышении давления, либо при падении давления.

Приложения

Реле давления

специально разработаны для аварийной сигнализации, отключения, активации и регулирования давления в пневматических и гидравлических процессах и оборудовании и, таким образом, хорошо работают в любом случае, когда требуется регулирование расхода. Коммунальные предприятия, общественные здания, технологические процессы, автомобилестроение и производство бытовой техники — все они широко используют реле давления для регулирования давления жидкости и обеспечения мер безопасности при работе с высоким давлением.

Реле давления

важны для безопасной и успешной работы широкого спектра применений, таких как: фильтры , печи, промышленные системы отопления, нагнетатели , генераторы, автомобили, внедорожное оборудование, компрессоры , турбины, космические станции, системы очистки сточных вод, технологическое оборудование, насосы, панели и трубопроводы. В некоторых батареях используются реле давления для предотвращения чрезмерной зарядки путем отключения зарядного устройства, когда внутреннее давление в ячейке достигает определенного уровня.Реле давления особенно полезны на промышленных предприятиях, поскольку они являются безопасной и экономичной альтернативой предохранительным клапанам. Предохранительные клапаны иногда дают утечку давления во время работы, тратя энергию и в некоторых случаях создавая угрозу безопасности, тогда как использование реле давления позволяет регулировать давление в источнике. Реле давления также могут точно определять проблемы с давлением и автоматически останавливать процесс до того, как опасность возрастет.

---

Реле давления — Tecmark Corporation	Реле давления — Ashcroft	Реле давления — Ashcroft
Реле давления — MAMCO Precision Switches	Реле давления — Прецизионные переключатели MAMCO	Реле сверхнизкого давления — MAMCO Precision Switches

---

История реле давления

Практика измерения давления в целом началась в конце 16 века с Галилея.В 1594 году он получил патент на водяной насос , который использовал давление для орошения земли. Затем, в 1644 году, итальянский физик Евангелиста Торричелли создал своего рода герметичную вакуумную трубку с ртутью. Его длина составляла один метр, и он наполнил его ртутью, поместив открытый нижний конец в емкость с ртутью. Каждый раз, когда он наполнял трубку, она падала ровно на 760 мм, оставляя свободное пространство наверху. Хотя он не был уверен в причине, он назвал это вакуумом, который на один шаг приблизил мир к пониманию переключения давления.Всего четыре года спустя Блез Паскаль точно указал источник этой силы — вес воздуха над головой. Он дал этой силе название, которое мы знаем сегодня, — «давление». На протяжении оставшейся части 1600-х годов несколько разных ученых и инженеров проводили эксперименты, касающиеся давления воздуха и того, как он может перемещать предметы и элементы. Например, в 1661 году англо-ирландский химик Роберт Бойль изучил взаимосвязь между давлением и захваченным газом, используя трубы J-образной формы, которые были закрыты с одного конца. После эксперимента он пришел к выводу, что x V = K (P: давление, V: объем, K: константа).Другими словами, если вы знаете объем газа при заданном давлении, вы можете рассчитать давление при изменении объема, предполагая, что ни температура, ни количество газа не изменились.

Ученые использовали эти строительные блоки для изобретения и разработки реле давления, начиная с 1800-х годов. В 1843 году французский ученый Люсьен Види изобрел и собрал первый барометр-анероид, в котором для измерения атмосферного давления использовались пружинные весы. Находясь под давлением, растяжение пружины будет механически усиливаться на индикаторной системе.Основываясь на методах Види, Юджин Бурдон запатентовал манометр с трубкой Бурдона в 1849 году. Это было хорошо известное устройство для измерения механического давления, которое используется до сих пор. На его основе строится основная концепция всех электромеханических устройств давления, в которых используется чувствительный элемент, такой как трубка Бурдона и переключатель. Механические реле давления были единственным типом, доступным до 1930 года, когда инженеры начали экспериментировать с трансдукционными механизмами с датчиками движения как частью электрической величины.Это были первые преобразователи давления. Затем, в 1938 году, инженеры Массачусетского технологического института и Калифорнийского технологического института независимо разработали тензодатчики со связкой. Они мчались к финишу, и Э.Э. Симмонс из Калифорнийского технологического института был первым, кто подал заявку на патент. Разработка тензодатчиков явилась важным шагом в правильном направлении для твердотельных реле давления, которые были широко представлены в 1980 году компанией Barksdale Inc. В то время в них использовался тензодатчик в сочетании с симисторным переключателем.

Сегодня твердотельные датчики давления очень популярны и имеют следующие особенности: цифровые дисплеи, цифровые и аналоговые выходы, полную программируемость и от одной до четырех точек переключения. Мы полагаем, что в будущем реле давления будут становиться все более интуитивно понятными и точными.

Дизайн

Производственный процесс

Производители обычно собирают реле давления либо с каким-либо механическим чувствительным элементом и переключателем мгновенного действия, либо с электронным выходным сигналом и программным интерфейсом.В последнем случае они также либо программируют систему на заводе с заранее определенными точками переключения, либо устанавливают интерфейс программирования, который позволяет пользователю самостоятельно программировать и настраивать эти точки переключения и / или программировать логическую систему, которая интуитивно настраивает точки переключения и выходные сигналы. . Интерфейсы программирования оснащены встроенными кнопками и цифровым светодиодным или ЖК-дисплеем для простоты использования.

Материалы

Конструкционные материалы для реле давления различаются в зависимости от области применения, но могут включать ацеталь, латунь, поликарбонат , гальваническую сталь, армированный стекловолокном полиэстер, поливинилхлорид (ПВХ), литой алюминий, бронзу, неопрен или нержавеющую сталь .

Рекомендации по проектированию и адаптации

При производстве реле давления производители должны учитывать ряд факторов, в том числе: требуемый уровень точности / чувствительности, частоту циклов, возможность регулировки и давление (я), при котором реле должно срабатывать. Реле давления всегда настроены как минимум на одну точку давления или точку срабатывания, на которую они будут автоматически реагировать. Некоторые переключатели устанавливаются на заводе и не могут быть изменены, но также доступны различные регулируемые реле давления, которые позволяют пользователю регулировать точку или точки срабатывания.Многие реле давления работают с несколькими точками давления и поэтому могут действовать как более сложные регуляторы давления в системах.

Цель производителя — сделать давление, которое будет долговечным, долговечным, достаточно точным и простым в использовании. Для этого они могут настроить вашу чувствительность к давлению, скорость, с которой работает переключатель, количество циклов, которые он выполняет до утомления, количество его точек срабатывания и диапазон давления, при котором он работает лучше всего.Кроме того, в зависимости от области применения производители реле давления могут настроить реле давления на автоматическое размыкание или замыкание для прерывания или инициирования потока или тока.

Характеристики

Реле давления могут определять изменения давления газа и / или жидкости. Реле давления измеряют давление различными способами. В некоторых переключателях используется датчик давления, который реагирует на изменения уровня давления и приводит в действие механический переключатель или клапан. Другие работают вместе с датчиком давления, также известным как датчик давления, и дисплеем.В случае первых механических (электромеханических) переключателей давления приведенный в действие переключатель будет двигаться, чтобы находиться в прямом контакте с жидкостью. Для облегчения его движения переключатель также имеет предварительно установленную или настраиваемую пользователем точку переключения. Последние, известные как электронные реле давления или твердотельные реле давления, обычно используют пьезорезистивный датчик давления, который измеряет уровень давления и преобразует его в электрический сигнал. Они встречаются чаще, чем первые.

Типы

Пневматический датчик давления

Пневматические реле давления, также известные как реле давления воздуха или реле давления газа , предназначены для определения давления газа и реагирования на него.

Распространенной разновидностью реле давления воздуха является переключатель воздушного компрессора. Реле давления в воздушном компрессоре подают сигнал компрессору, когда требуется большее давление, когда было достигнуто оптимальное давление, а также при недостаточной подаче воздуха для ступени всасывания.

Гидравлическое реле давления

Реле гидравлического давления срабатывают в зависимости от давления жидкости. Примеры реле гидравлического давления включают реле давления скважинного насоса, реле давления воды, реле давления масла, ультразвуковые реле уровня и реле уровня поплавка.

Как реле давления колодезного насоса, так и реле давления воды регулируют давление воды, активируя поток воды, когда давление падает ниже определенного уровня, и останавливая поток, когда система достигает оптимального давления. Реле давления масла используются в автомобилях для контроля давления масла в двигателе и подачи сигнала о критически низком давлении масла.

Ультразвуковые реле уровня идеально подходят для использования в резервуарах, в которых хранится большое количество жидкости, поскольку на них не влияют большие изменения давления и температуры; они также не имеют движущихся частей и поэтому не имеют проблем с отложениями.Буйковые реле уровня поддерживают уровень жидкости в отстойнике на основе заданного значения. Буйковые реле уровня дешевы, просты в эксплуатации, легко настраиваются и надежны.

Реле давления печи

Реле давления в печи различных типов контролируют либо достаточную подачу топлива, либо подачу свежего воздуха в печь.

Реле перепада давления

Реле перепада давления помогают регулировать перепад давления между полостью и открытой атмосферой, например давление между кабиной самолета и внешней атмосферой.Примечание. Дифференциальное давление — это давление, измеренное по отношению к давлению в окружающей атмосфере. Это давление измеряется в фунтах на квадратный дюйм манометром дифференциального давления.

Вакуумный выключатель

Вакуумные реле помогают регулировать давление между двумя закрытыми полостями, реагируя на изменения отрицательного давления.

Мембранный датчик давления

Мембранные реле давления — это механические переключатели, в которых используется эластомерная диафрагма, которая реагирует на изменения уровня давления и приводит в действие механический переключатель или клапан, например соленоидный клапан.

Мат, чувствительный к давлению

Коврик, чувствительный к давлению, — это в буквальном смысле коврик, который обеспечивает контактный сигнал при приложении силы. Чувствительные к давлению коврики могут подавать как один сигнал, так и несколько. Они используются как часть системы блокировки в потенциально опасных зонах работы машины, как средство для открытия дверей с электрическим приводом или для обнаружения входа в помещение (для обеспечения безопасности, учета посещаемости и т. Д.).

Преимущества реле давления

Реле давления

— отличные и необходимые устройства для ряда приложений по ряду причин.Прежде всего, они делают процессы с жидкостями под давлением безопасными и надежными. Они также довольно удобны в использовании и просты в эксплуатации. Это особенно верно для электронных реле давления. Кроме того, реле давления пригодны для обслуживания в широком диапазоне применений с самыми разными уровнями давления, размерами систем, средами и требованиями.

Принадлежности

Аксессуары, которые могут вас заинтересовать, включают: звуковые сигналы тревоги, реле задержки и твердотельные реле.

Стандарты

Основным поставщиком стандартной литературы по реле давления в США является NEMA или Национальная ассоциация производителей электрооборудования. NEMA выпускает стандартные рейтинги, которые дают представление о: безопасности, характеристиках, конструкции, составе, допусках и т. Д. Определенно неплохо найти производителя, который использует проверенные рейтинги NEMA для своей продукции. В Европе чаще работают со стандартами IP (защита от проникновения) и / или CE (Conformité Européene).Также может быть в ваших интересах поискать переключатель с рейтингом безопасности UL, который соответствует вашему применению. В любом случае, важно убедиться, что ваше реле давления было протестировано и проверено на безопасность и работоспособность. Вышеупомянутые стандарты дают вам хороший способ узнать об этом. Часто ваша отрасль также требует определенных сертификатов. Прежде чем соглашаться работать с производителем или поставщиком реле давления, убедитесь, что вы знаете эти требования и что поставщик может их удовлетворить.

На что обратить внимание

Некоторые вещи, которые следует учитывать и оценивать при поиске реле давления, включают точность, электрическую мощность, температурную компенсацию, выходную температуру и обрабатываемый материал. Также важны рабочая температура и устойчивость к вибрации и ударам. Помимо этих технических соображений, вы также должны убедиться, что сотрудничаете с правильным производителем. Кто правильный производитель? Правильный производитель — это тот, кто внимательно прислушается к вашим требованиям и запросам и сделает все возможное, чтобы предоставить вам лучший продукт и опыт.Найдите такого контрактного производителя или поставщика, перейдя к началу на этой странице , где у нас есть список наших лучших решений.

---

Типы реле давления

• Регулируемые реле давления настраиваются на месте, что означает, что уставки могут быть отрегулированы на месте работы.
• Реле воздушного компрессора контролирует давление в воздушных компрессорах.

• контролировать воздушный поток и давление в зависимости от давления в пневматике.

• способны контролировать уровень в отстойнике практически любой жидкости. Их уставки можно легко и быстро отрегулировать в полевых условиях.
• Реле высокого давления имеют чрезвычайно высокие пределы давления, поэтому они могут работать в системах давления, которые достигают высоких фунтов на квадратный дюйм (psig).
• реагировать и действовать в ситуациях незначительного, небольшого или пониженного давления.

• измерять или регулировать количество или давление масла по объему, скорость или масса.

• имеют датчики давления и отправляют сигналы и информацию к пульту дистанционного управления и отрегулируйте давление.

• используются в резервуарах для хранения смазки для вращающихся оборудования и предупредит оператора, если есть риск повреждения из-за к утечкам давления.
• измерять и / или регулировать давление воды в зависимости от насосов в соответствии с до заданного значения.
• Реле давления скважинного насоса управляет скважинным насосом путем включения и выключения насоса в ответ на повышение или понижение давления.

---

Условия реле давления

— Предел допустимого отклонения от уставки переключателя, измеренный в пунктах на квадратный дюйм или в процентах.

— The точное давление, которое приводит в действие переключатель мгновенного действия для открытия или замкнуть цепь.

— В реле срабатывания давления, дифференциация срабатывания точка и точка повторного срабатывания.

— Диапазон давления, с которым реле сталкивается при нормальных условиях.

— Давление который окружает реле давления.

— Пока выключатель элемент меняет сам на себя, количество механического движения, которое теряется.

— The разница между контрольной точкой и фактическим значением давления.

— Устройство, которое размыкает или замыкает электрическую цепь по запросу. чувствительный элемент давления.

— Устройство для измерения количество продукта, протекающего через него.(https://www.iqsdirectory.com/flow-meters/)

— Разница реакции переключателя на увеличение и уменьшение давления.

— Устройство, которое измеряет давление, создаваемое в замкнутой системе. (https://www.iqsdirectory.com/pressure-gauges/)

— The часть элемента, которая перемещается при изменении давления.

— Устройство который преобразует давление в электрический сигнал.(https://www.iqsdirectory.com/pressure-transducers/)

— Измеряемый постоянство и точность работы реле давления при заданных значениях.

— Клапан, который использует соленоид для управления клапаном. (https://www.iqsdirectory.com/solenoid-valves/)

— Пост перенос контактов с одного сайта на другой. Они могут быстро открываться или замкнуть цепь.

— Изменения давление, которое активирует реле давления.

Дополнительная информация о реле давления

---

Реле давления Информационное видео

---

.
