Управления нагрузкой электрических котлов отопления: реле нагрузки, реле приоритета, переключатели нагрузок



Вступление

Электрические котлы отопления энергоёмки и значительно влияют на потребляемую мощность всей квартиры или дома. Чтобы работа котла не нарушила работу других бытовых приборов и не превысила максимальную выделенную мощность дома, существуют специальные приборы управления нагрузкой электрических котлов отопления.

Общий принцип работы управления нагрузкой электрических котлов отопления

Стандартная выделяемая мощность для частного дома, редко превышает 5-5,5 кВт. Этого достаточно для работы стандартных бытовых приборов (чайника, стиральной машины, электроплиты и т.д.), но будет недостаточным, если для отопления использовать электрический котел.

Однако, во-первых, котел отопления работает не круглый год, во-вторых, большинство энергоёмких бытовых приборов работают непродолжительное время. Всё это позволяет предположить, что разумное управление нагрузкой позволит использовать электрокотел отопления без выделения дополнительных мощностей.

Для управления нагрузкой электрических котлов отопления выпускается ряд приборов, которые в автоматическом режиме позволяют организовать работу электрической сети дома (квартиры).

Типы приборов для управления нагрузкой

Приборы для управления нагрузкой, в частности в доме с электрическим котлом отопления, можно разделить на следующие группы:

  • Реле управления нагрузок;
  • Переключатели по приоритету;
  • Реле нагрузки электрических котлов.

Реле управления нагрузками

Данный тип прибора ставится между вводным автоматом защиты и нагрузкой. В постоянном режиме прибор следит за общей нагрузкой сети, сравнивая её с установленным максимумом. Если нагрузка превышает допустимое значение, прибор самостоятельно отключает менее приоритетные электрические цепи, оставляя работать цепи более приоритетные.

Простой пример. В доме три групповые цепи:

  • Группа 1 силовых розеток в комнатах и свет;
  • Группа 2, розетки силовой нагрузки электрическая плита, чайники, утюг, может быть бойлер кухни, а также розетки подсобных помещений;
  • Группа 3, котел отопления.

Каждая группа электропроводки становится приоритетом в любом выбранном порядке. Далее, каждая группа подключается к клеммам реле управления нагрузками в порядке выбранного приоритета. Если общая мощность подключенных приборов превысит максимально допустимую, то реле отключит менее приоритетную группу и позволит работать более приоритетной.

Примерами реле управления нагрузок:

  • Реле управления нагрузкой ABB LSS1/2,
  • Реле откл. не приоритетных нагрузок Legrand0038,
  • Реле нагрузок CDS Schneider Electric;
  • РПН-1 компании Меандр.

Переключатели по приоритету

Данные приборы НЕ следят за суммарной мощностью сети. Они просто, отключают неприоритетные цепи, когда включаются приоритетные. Например, если котел отопления приоритетная цепь, при его включении отключатся силовые розетки комнат или кухни.

Примеры переключателей по приоритету:

  • Siemens N5TT6 101- 103,
  • ABB E450,
  • Stiebel Eltron LR1-A.

Реле нагрузки электрических котлов

Это специальные устройства выпускаемые производителями котлов отопления для своих котлов. Например, реле HJ 103Т для котлов Therm. Это реле следит за общей мощностью сети дома, и в случае её завышения, Не отключает приоритетные цепи, а регулирует мощность котла отопления, обычно ступенями.

class="eliadunit">

Еще раз повторюсь, эти реле работают только со «своими» котлами отопления, на которых есть клеммы для их подключения.

Общий принцип подключения приборов управления нагрузкой

Реле, следящие за общей нагрузкой сети, подключатся после вводного автомата защиты и нагрузками.

Переключатели по приоритету включаются между основной и неосновной нагрузками.

Реле HJ 103Т котлов Therm монтируется на ДИН-рейку. По ширине это 6 модулей. Ставится реле после входного автомата защиты. Для подключения есть клеммы L1, L2 и L3. На котле есть контакты 5, 6, 7.

Контакты котла 3 и 4 подключаются к пусковому реле, отключающему еще одну нагрузку, работающую с котлом, например, бойлер. Контакты 1, 2 это фаза и ноль, идущие от вводного автомата.

©Obotoplenii.ru

Связанные материалы





class="eliadunit">

obotoplenii.ru

Термореле своими руками: схема, подключение к котлу

Работу газового или электрического котла можно оптимизировать, если задействовать внешнее управление агрегатом. Для этой цели предназначены выносные терморегуляторы, имеющиеся в продаже. Понять, что это за приборы и разобраться в их разновидностях поможет данная статья. Также в ней будет рассмотрен вопрос, как собрать термореле своими руками.

Назначение терморегуляторов

Любой электрический или газовый котел оборудован комплектом автоматики, отслеживающей нагрев теплоносителя на выходе из агрегата и отключающей основную горелку при достижении заданной температуры. Снабжены подобными средствами и твердотопливные котлы. Они позволяют поддерживать температуру воды в определенных пределах, но не более того.

При этом климатические условия в помещениях или на улице не учитываются. Это не слишком удобно, домовладельцу приходится постоянно подбирать подходящий режим работы котла самостоятельно. Погода может изменяться в течении дня, тогда в комнатах становится жарко либо прохладно. Было бы гораздо удобнее, если автоматика котла ориентировалась на температуру воздуха в помещениях.

Чтобы управлять работой котлав зависимости от фактической температуры, используются различные термореле для отопления. Будучи подключенным к электронике котла, такое реле отключает и запускает нагрев, поддерживая необходимую температуру воздуха, а не теплоносителя.

Виды термореле

Обычный терморегулятор представляют собой небольшой электронный блок, устанавливаемый на стене в подходящем месте и присоединенный к источнику тепла проводами. На передней панели есть только регулятор температуры, это самая дешевая разновидность прибора.

Кроме нее, существуют и другие виды термореле:

  • программируемые: ммеют жидкокристаллический дисплей, подключаются с помощью проводов либо используют беспроводную связь с котлом. Программа позволяет задать изменение температуры в определенные часы суток и по дням в течение недели;
  • такой же прибор, только снабженный модулем GSM;
  • автономный регулятор с питанием от собственной батареи;
  • беспроводное термореле с выносным датчиком для управления процессом нагрева в зависимости от температуры окружающей среды.

Примечание. Модель, где датчик расположен снаружи здания, обеспечивает погодозависимое регулирование работой котельной установки. Способ считается наиболее эффективным, так как источник тепла реагирует на изменение погодных условий еще до того, как они повлияют на температуру внутри здания.

Многофункциональные термореле, которые можно программировать, существенно экономят энергоносители. В те часы суток, когда дома никого нет, поддерживать высокую температуру в комнатах нет смысла. Зная рабочее расписание своей семьи, домовладелец всегда может запрограммировать реле температуры так, чтобы в определенные часы температура воздуха снижалась, а за час до прихода людей включался нагрев.

Бытовые терморегуляторы, укомплектованные GSM – модулем, способны обеспечить дистанционное управление котельной установкой посредством сотовой связи. Бюджетный вариант – отправка уведомлений и команд в виде SMS – сообщений с мобильного телефона. Продвинутые версии приборов имеют собственные приложения, устанавливаемые на смартфон.

Как собрать термореле самостоятельно?

Приборы для регулирования отопления, имеющиеся в продаже, достаточно надежны и нареканий не вызывают. Но при этом они стоят денег, а это не устраивает тех домовладельцев, кто хоть немного разбирается в электротехнике или электронике. Ведь понимая, как должно функционировать такое термореле, можно собрать и подключить его к теплогенератору своими руками.

Конечно, сделать сложный программируемый прибор под силу далеко не каждому. Кроме того, для сборки подобной модели необходимо закупить комплектующие, тот же микроконтроллер, цифровой дисплей и прочие детали. Если вы в этом деле человек новый и разбираетесь в вопросе поверхностно, то стоит начать с какой-нибудь простой схемы, собрать и запустить ее в работу. Достигнув положительного результата, можно замахнуться на что-то более серьезное.

Для начала надо иметь представление, из каких элементов должно состоять термореле с регулировкой температуры. Ответ на вопрос дает принципиальная схема, представленная выше и отражающая алгоритм действия прибора. Согласно схеме, любой терморегулятор должен иметь элемент, измеряющий температуру и отправляющий электрический импульс в блок обработки. Задача последнего – усилить либо преобразовать этот сигнал таким образом, чтобы он послужил командой исполнительному элементу – реле. Дальше мы представим 2 простые схемы и поясним их работу в соответствии с этим алгоритмом, не прибегая к специфическим терминам.

Схема со стабилитроном

Стабилитрон – это тот же полупроводниковый диод, пропускающий ток лишь в одну сторону. Отличие от диода заключается в том, что у стабилитрона имеется управляющий контакт. Пока к нему подводится установленное напряжение, элемент открыт и ток идет по цепи. Когда его величина становится ниже предельной, цепь разрывается. Первый вариант – это схема термореле, где стабилитрон играет роль логического управляющего блока:

Как видите, схема разделена на две части. С левой стороны изображена часть, предшествующая управляющим контактам реле (обозначение К1). Здесь измерительным блоком является термический резистор (R4), его сопротивление уменьшается с ростом температуры окружающей среды. Ручной регулятор температуры – это переменный резистор R1, питание схемы – напряжение 12 В. В обычном режиме на управляющем контакте стабилитрона присутствует напряжение более 2.5 В, цепь замкнута, реле включено.

Совет. Блоком питания 12 В может служить любой прибор из недорогих, имеющихся в продаже. Реле – герконовое марки РЭС55А или РЭС47, термический резистор – КМТ, ММТ или им подобный.

Как только температура возрастет выше установленного предела, сопротивление R4 упадет, напряжение станет меньше, чем 2.5 В, стабилитрон разорвет цепь. Следом то же самое сделает и реле, отключив силовую часть, чья схема показана справа. Тут простое термореле для котла снабжено симистором D2, что вместе с замыкающими контактами реле служит исполнительным блоком. Через него проходит напряжение питания котла 220 В.

Схема с логической микросхемой

Эта схема отличается от предыдущей тем, что вместо стабилитрона в ней задействована логическая микросхема К561ЛА7. Датчиком температуры по-прежнему служит терморезистор (обозначение – VDR1), только теперь решение о замыкании цепи принимает логический блок микросхемы. Кстати, марка К561ЛА7 производится еще с советских времен и стоит сущие копейки.

Для промежуточного усиления импульсов задействован транзистор КТ315, с той же целью в конечном каскаде установлен второй транзистор – КТ815. Данная схема соответствует левой части предыдущей, силовой блок здесь не показан. Как нетрудно догадаться, он может быть аналогичным – с симистором КУ208Г. Работа такого самодельного термореле проверена на котлах ARISTON, BAXI, Дон.

Заключение

Самостоятельно подключить термореле к котлу – дело несложное, на эту тему в интернете имеется масса материалов. А вот изготовить его своими руками с нуля не так и просто, кроме того, нужен измеритель напряжения и тока, чтобы произвести настройку. Покупать готовое изделие или браться за его изготовление самому – решение принимать вам.

cotlix.com

Как сэкономить на электроотоплении? Реле времени.

Здравствуйте, уважаемые читатели. Я долго шел к реализации проекта по отоплению загородного дома, но все как-то не получалось – то другие заботы, то лень-матушка. На прошлой неделе я все-таки завершил монтаж (жена достала) и спешу поделиться опытом.

Так как в поселок наш «любимый» гАЗПРОМ до сих пор не провел этот самый газ, пришлось решать проблему самостоятельно. Выбирая между электричеством, соляркой или дровами/углем, остановился на первом варианте: с сжиженным газом связываться не хочу – боюсь, солярка в наше время дорожает и становится не выгодно ее использовать, а уголь/дрова – вечная пыль и сажа, осевшая зола на вещах, да и постоянно надо топить, топливо подбрасывать! Решил монтировать систему отопления на базе электро-котла, ведь в ночное время тарифы на электроэнергию существенно ниже.

Но тут возникла другая проблема: как регулировать работу оборудования по ночам? Постоянно к нему бегать включая и выключая? Решение нашлось после небольшого штудирования интернета и оказалось довольно простым – использовать цифровой таймер.

Коттедж у меня небольшой (100 м2), рассчитали электрический котел мощностью 12 кВт, работающий на 380V, для 100 м2 достаточно.

Следующим шагом было определиться с конкретными моделями оборудования и тут я крякнул…. Слишком большой ассортимент товаров - пришлось долго сортировать. В итоге, из белорусских, польских и французских комплектующих ничего не подошло – что-то дорого, что-то не качественно.  Совсем отчаявшись, натолкнулся на нижегородскую фирму по производству котлов и автоматику от чешской Elko ep и сейчас доволен, как слон!

Итак, я остановился на оборудовании: Электро котел – Эван стандарт на 12кВт Эван С1-12 380V к нему еще насос; Цифровой таймер – Elko Ep SHT-1/230V;  Контактор – VS440-40/230V для коммутации нагрузки 380 в.

Ниже я расскажу о схеме подключения электрической составляющей: силовой кабель подключаем через контактор VS440-40/230V к котлу, а контактором управляет реле времени. Для экономии, реле будет включать котел с 23.00 по 7.00, в ночное время стоимость киловатта в 3 раза дешевле. Конечно, котел можно было выбрать и подороже с внешним управление, тогда не пришлось бы использовать контактор, но моя комбинация получилась дешевле.

В итоге потратив время, силы и средства я наконец то оборудовал в загородном доме систему отопления. Примененные решения позволили неплохо сэкономить семейный бюджет, жена довольна, а я счастлив. Надеюсь мой опыт пригодиться тем, кто задумывается об отоплении дома. Всем удачи!

Андрей Федоров

bt-energy.ru

Автоматика для циркуляционного насоса отопления, ИБП, терморегуляторы, таймеры

Выбор варианта системы отопления для частного или загородного дома – это довольно серьезный и ответственный момент. Если вы выбрали отопительную систему с естественной циркуляцией, то нужно знать, что потребуется установить котел, зависимый от электроэнергии. Однако для их работы совсем не обязательна бесперебойная подача электричества, которую сможет обеспечить бесперебойник для насоса отопления. В наших условиях внезапное отключение электричества может происходить не так уж и редко, и энергозависимость отопительной системы может быть довольно существенным и важным аргументом. Именно поэтому важным становится такой вопрос, как автоматика для циркуляционного насоса отопления и специальные приспособления для обеспечения его энергией.

Автоматика для циркуляционного насоса отопления

Источник бесперебойного питания

Бесперебойное питание для насоса отопления – конечно, важный момент. Однако не стоит спешить с выбором отопительной системы, пока не будут изучены все их преимущества и недостатки. Если ваш выбор остановился на системе отопления с естественной циркуляцией теплоносителя, то необходимо учесть, что у нее тоже есть некоторые минусы. Самый главный недостаток состоит в том, что если будет отсутствовать автоматика или насос, то система может выйти из строя или, по крайней мере, не будет обладать должной эффективностью. Также отсутствие данных компонентов негативно скажется на объеме потребляемого топлива, а значит, такая система принесет вам немалые финансовые потери.

Установка ИБП для насоса отопления будет отличным решением для предотвращения подобных проблем.

Установив ИБП для циркуляционного насоса отопления, можно не волноваться, если вдруг отключится электричество, так как такое оборудование оснащено автоматикой. Такое оборудование имеет аккумулятор для насоса отопления, который обеспечит бесперебойную работу насосов и других энергозависимых компонентов системы отопления, если вдруг отключится электричество.

Рекомендуем к прочтению:

ИБП для циркуляционного насоса отопления

Есть еще один способ, который создаст все условия для того чтобы компоненты отопительной системы не теряли свою работоспособность. Речь идет о дизельном или бензиновом генераторе. Данный способ более надежный, но в то же время, более дорогостоящий. Тем не менее, даже у генераторов есть свои недостатки: некоторые подобные устройства могут давать на вывод кратковременные броски напряжения. Это может спровоцировать неисправность некоторых автоматических компонентов котла или отопительной системы.

Комплектующие для циркуляционных насосов

Кроме ИПБ для насоса отопления, отметим также другие комплектующие. А именно — реле давления, это своего рода таймер для насоса отопления.

Реле давления

Такой компонент необходим для того чтобы насос в отопительной системе работал автоматическим образом. Реле будет включать насос, если в отопительной системе давление упадет ниже установленной отметки, а если давление достигнет самой верхней отметки, то реле автоматическим образом отключит насос. Так, реле осуществляет управление насосом отопления. Принцип работы такого компонента состоит в следующем. После того, как потребитель перестанет разбирать воду, давление в системе поднимется в один момент до верхней отметки. В этот момент благодаря такому реле насос отключится на время.

Рекомендуем к прочтению:

Если потребитель включит подачу воды, то она начнет поступать под давлением, тем самым, уровень давления в системе начнет понижаться. Он будет понижаться до тех пор, пока не достигнет до самой нижней отметки. В этот момент реле давления включит циркуляционный насос.

Управление циркуляционным насосом отопления также производит терморегулятор. Это – вентиль и термоэлемент. Терморегулятор для насоса отопления контролирует его температуру. Помимо этого, существуют и такие комплектующие для отопительной системы, как насос рециркуляции воды для автономного отопления.

otoplenie-doma.org

Автоматика газового котла: устройство

Принцип работы и система управления газовым котлом

Базовый принцип функционирования газовых котлов основан на том, что при подаче к котлу газа включают электронный розжиг или пьезорозжиг. От искры возжигается запальник, который горит постоянно. Подача газа к горелке в отсутствие горящего запальника не допускается — подобная ситуация опасна взрывом. От запальника поджигается основная горелка, которая прогревает в котле теплоноситель  до заданных параметров. После этого автоматическая система отключает горелку. С понижением в котле температуры термодатчик (термопара) дает сигнал клапану на подачу газа. И горелка зажигается вновь.

Автоматика для напольных котлов типа Buderus Logamatic 4211, 4212.

Котлы современного производства оснащаются все, как правило, системами автоматического регулирования. Автоматика газовых котлов бывает самой разной степени сложности. Системы эти предназначены для того, чтобы обеспечить работу оборудования (котла) без участия и постоянного наблюдения людей. Автоматические системы для котлов выполняют различные функции, среди которых:

  • безопасность;
  • автоматическое включение-выключение;
  • управление по разным критериям: время, погода и другие.

Согласно этому все элементы автоматики котла можно распределить на несколько групп, в соответствии с его типом, устройством и функциональным назначением.

Газовая арматура — исполнительное устройство, из тех, что отрабатывают команды схемы по управлению котлом. Изменения регуляторов газовой арматуры запускают процессы пуска-остановки котлового оборудования, а также регулировки его мощности. Главное предназначение газовой арматуры —  обеспечить безопасную работу котла.

Котлы, имеющие встроенные газовые горелки, оснащены газовыми клапанами с основной функцией — открывать и прекращать подачу газа на горелку. К таким котлам относятся, в первую очередь, настенные газовые котлы. Также к ним можно отнести напольные котлы, оснащенные  газовыми горелками атмосферного типа.

Газовый клапан марки Honeywell для маломощного котельного оборудования

Газовые горелки предназначены для использования при номинальном давлении газа — они на это рассчитаны.  Именно при таких показателях будет обеспечена  декларированная полезная мощность котла. Со снижением давления газа наблюдается и падение мощности. Котлы, снабженные атмосферными газовыми горелками, чувствительны к снижению давления газа — могут прогореть трубы. Падающее  давление газа ведет к «оседанию» пламени так, что в зоне самого факела оказывается металлическая часть горелки. И это может привести к поломках.

С целью защиты котла и горелки применяют реле минимального газового давления. Реле выключает котел при падении давления ниже значения установки. Предельное значение можно поменять при  наладке котла. Реле давления газа конструктивно представляет собою некую  мембрану, которая воздействует  на группу контактов. Когда давление снижается, мембрана под воздействием пружины перемещается и происходит  переключение электроконтактов. Переключение контактов разрывает электрическую цепь, которая как раз и управляет работой котла. Останавливается подача питания на газовый клапан —  и котел прекращает работу. Когда давление газа восстанавливается, мембрана вернется в исходную позицию, контакты вновь переключатся —  и котел снова готов к запуску. Только вот прочие процессы в дальнейшем определяются логикой реально управляющей автоматики,  и они могут разниться. Реле минимального давления монтируются на вводе газа в котел непосредственно перед мультиблоком. Либо перед передним газовым клапаном.

Газовый клапан марки Dungs для отопительных котлов напольного типа

Релейные приборы максимального давления газа призваны защищать котлы от возможного перегрева либо от опасности разрушения ввиду неконтролируемого возрастания давления на горелке. Это способно привести к увеличению размеров собственно факела и в итоге к прогару камеры сгорания, которая к этому не предназначена. К тому же, газовые клапаны при повышающемся давлении газа могут и не закрыться. Взлет давления может быть спровоцирован и поломкой газовой арматуры на подводящей магистрали.

Реле  последовательно включают в электрическую цепь с реле минимального давления. Это делается таким образом, чтобы срабатывание любого из них так или иначе выключало котел. Конструктивноподобное реле выполнено аналогично первому.

Термостаты для котлов отопления, пожалуй, одни из сравнительно несложных электромеханических устройств, используемых в цепях управления данным оборудованием. Их главное назначение — поддержание заданных параметров температуры теплоносителя в котле. Возможно также пороговые ограничения этой температуры по максимуму и минимуму. Термостаты, таким образом, можно относить и к регулирующим устройствам автоматики котельного оборудования, так и к приборам безопасности.

Контроллеры — это специальные электронные устройства, которые призваны реализовать довольно  сложный алгоритм управления установкой отопления при меняющихся условиях внешней среды. По своим функциям и возможностям контроллеры различны. Но во всех установлены специальные датчики температуры и давления.  Контроллеры хорошо классифицированы. Их различают по алгоритмам управления, по объектам управления, по непосредственной интеграции с котлом, по коммуникативным возможностям и т.д.

Полезное видео

(описание)
В котельной размещены два котла (модели Vitoligno-100 и Vaillant). Контроллер отопления марки Kromschroder E8.0634. При затапливании котла Vitoligno-100 прекращается синхронно работа второго котла (Vaillant). Приводом закрывается труба отопления газового котла, присоединяя трубу твердотопливного аппарата. Твердотопливный котел функционирует на аккумулирующую емкость, из коей в систему отопления поступает горячая вода. При завершении работы котла заканчивается и работа емкости, температура снижается менее 30 град Вновь включается газовый котел, отопительная система получает тепло от него непосредственно. Вода в бойлере греется от аккумуляционной емкости, если температура в ей выше 50 град., В случае более низких показателей температуры, горячую воду обеспечивает газовый котел. Вся система работает в автоматическом режиме. Два отопительных контура: один радиаторного типа, другой — типа отопления теплым полом. Установлена пара смесительных узлов.

Реле минимального и максимального давления теплоносителя

Важным элементом в системе безопасности котла считается такой фактор, как защита от аварийного снижения в системе давления. Падение может произойти ввиду разных причин, в том числе утечки, поломки расширительного бака или выхода из строя предохранительных  клапанов. Низкое давление теплоносителя может вызвать его закипание в системе, а также завоздушивание ее, может привести к  прекращению циркуляции через котел и вследствие этого к  перегреву.

Защита от таких падений может быть обеспечена установкой на трубопровод рядом с котлом специального реле (минимального давления). Оно представляет собою мембрану, на которую давит теплоноситель. Мембрана связана с целой системой электрических контактов. С падением в системе давления  ниже настроенных значений контакты переключаются. В качестве точки настройки выбирают минимально- допустимые  значения давления теплоносителя, при котором система будет работоспособна. Реле включается в электричеством в общую цепь управления горелкой.  При падающем давлении работа горелки остановится.

Не менее опасно чрезмерный рост давления. Для аварийной остановки котла при повышении давления выше рабочих значений используется реле максимального давления. Оно схоже с минимальным реле, но только имеет обратную цель — переключает контакты с превышением точки установки. Реле также включено  в электрическую цепь горелки.

Оба вида реле бывают и с автоматическим перезапуском и с ручным.

В первом случае, когда параметры нормализуются, электроконтакты возвращаются к первоначальному состояниюи котел возобновляет автоматически свою работу.

Во втором случае для запуска реле понадобится вмешательство оператора. Обычно в данном типе реле имеются два контакта. Один присоединен к горелке, второй соединяется с сигнальным  устройством (лампой, зуммером). При срабатывании реле включится тревожная кнопка.

Иные котлы могут даже при кратковременной работе в отсутствие теплоносителя выйти из строя. Для предотвращения подобных ситуаций предназначен датчик наличия (или отсутствия) теплоносителя. Особенно это важно для электрокотлов с ТЭНами. Датчик устанавливается либо рядом с котлом либо внутри.  Он включается в цепь управления прибора и замыкает контакты лишь при заполнении  блока теплоносителем. Самые  распространенные устройства — герконы и датчики кондуктометрические.

У первых магнитный сердечник встраивается непосредственно в поплавок, который, всплывая, замыкает контакты лишь в случае наличия жидкости.

Второй тип датчиков — это специальные электроды, размещаемые в гидравлическом контуре. При заполнении теплоносителем котла между электродами иногда протекает ток. Замкнутая цепь — это знак о штатной ситуации теплоносителя и сигнал о работе котла.

Котлы  бытового назначения в большинстве своем имеют такую возможность, как подключение к электрической схеме цели, управляющей емкостным водонагревателем. Это предполагает, в числе прочего, присоединение питания насосов циркуляции  и их коммутацию. Для правильного выполнения алгоритмов работы насосов отопительной системы и бойлера (который нацелен на приоритет нагрева воды), используется специальное реле приоритета бойлера. Это прибор, коммутирующий силовую цепь насосов по командам  цепи управления котла. Реле представляет собой конструктивно пару-тройку групп контактов, управляемых катушкой. Реле применяется вместе с цоколем, который вмонтирован в котле. К цоколю прицепляется вся нагрузка. При установке реле цоколь обеспечивается приоритет системы ГВС.  Без такого реле обе тепловые нагрузки функционируют независимо.

Самостоятельный ремонт повредившейся автоматики котла — дело не только малоприятное, но чаще всего и практически безнадежное, поскольку паспорта котлов пишутся всё-таки не для этих целей.  А без точного знания схемы и всех тонкостей устройства автоматической системы простому человеку (не электронщику) лучше даже не начинать. Конечно, я не открою Америку, если скажу, что лучшим решением будет изначально брать котел с надежной автоматикой  от уважаемого производителя, так вы меньше рискуете нарваться на неприятности.

teplolivam.ru

Автоматика для газовых котлов отопления: особенности использования

Под указанное определение попадают все исполнительные и контрольные устройства, предназначенные для поддержания требуемых режимов работы котлов и выполнения мероприятий, обеспечивающих их безопасную эксплуатацию при минимальном задействовании для этих целей человека.

Автоматика для котла управления подразделяется на две большие группы: не зависящие и зависящие от внешнего энергоснабжения.

В самом первом приближении автоматика, составляющая основу систем управления любого котла, это некий набор средств, используемых для оказания определённого влияния на него и на систему отопления в целом.

Разновидности оборудования для автоматики газовых котлов

Оборудования для автоматики газовых котлов

Практически на всех типах котлов, предлагаемых в настоящее время производителями и торговыми организациями, имеется автоматика управления отоплением различной степени сложности, которая позволяет эксплуатировать котлы без непосредственного участия в данном процессе человека.

Имеющиеся системы позволяют: обеспечивать безопасную эксплуатацию котлов; автоматически включать и выключать их по мере необходимости; управлять определёнными параметрами (время, оценка внешних погодных условий и т.п.).

Вся имеющаяся автоматика для котла отопления разделяется на ряд элементов, используемых для её классификации: её функциональное назначение, устройство или тип.

  • Арматура. Это исполнительное устройство, выполняющее команды по управлению котлом (остановка и запуск котла, регулировка мощности). Основное назначение – обеспечение безопасной эксплуатации;
  • Клапаны. Если котёл имеет встроенную горелку, то на магистрали подачи к ней топлива обязательно устанавливается клапан, разрешающий или отсекающий его подачу;
  • Реле давления минимального (у газовых котлов). Основная функция – защита горелки и котла от поломок при падении давления, под которым поступает топливо. При величине давления, ниже минимально разрешённой (выставляется при пуско-наладочных работах на котле) реле его отключает. При восстановлении давления в магистрали до разрешённого значения, реле формирует цепь, позволяющую вновь запустить котёл.
  • Реле давления максимального (у газовых котлов). Функция аналогична предыдущему реле. Но только при неконтролируемом росте давления на горелки.
  • Термостат. Основная задача – поддерживать выставленные температурные параметры теплоносителя. Технически возможно определить пороговые ограничения (max/min) температуры.
  • Контроллер. Электронное устройство, различающееся по коммуникативным возможностям, степени интеграции с котлом, по объекту и алгоритму управления и т.п. в каждом конкретном случае рассчитано на выполнение определённого круга задач.
  • Датчик наличия теплоносителя. Защищает котлы от работы без теплоносителя в магистралях системы отопления. Наиболее часто используется кондуктометрический датчик или геркон.
  • Реле приоритета бойлера. Используется в тех случаях, когда к управляющей электросхеме котла подключен ещё и бойлер (он выставляется на нагрев приоритетный, так как готовит воду для повседневных нужд).

Также существует автоматика для газовых котлов отопления, относящаяся к группе обеспечения безопасности.

Сюда относятся, в первую очередь, реле, настроенные на минимальное и максимальное давление используемого в системе теплоносителя, и отключающие котёл при их достижении.

Для них, как правило, конструктивно предусмотрен как автоматический, так и ручной перезапуск.

Особенности использования устройств для автоматики котла

Устройства для автоматики котла

Особенности применения того или иного вида устройства диктуются конструкцией котла. На самых простых конструкциях (газовых энергонезависимых), управление – ручное. Из КИП только манометр и термометр, а также пьезоэлемент для розжига.

Следующую ступень занимают котлы, имеющие электронную плату управления. Подобная автоматика для отопления частного дома выполняет следующие функции:

  • контролирует фактическую температуру теплоносителя и может отключить котёл при перегреве;
  • контролирует концентрацию продуктов сгорания в месте установки котла и отключает его при увеличении данного параметра.

В последних моделях добавлена функция подключения насоса, которым управляет автоматика котла. Это, пусть примитивная, но уже многофункциональная система управления (СУО) отоплением.

Третью группу составляют котлы, имеющие встроенную автоматику. Определяя, относится ли котёл к указанной группе, не перепутайте элементы: контроллер и плату управления.

Котел имеющий встроенную автоматику

Если последняя завязана на регулировку работы одного котла, то первая управляет всем комплексом аппаратуры СУО с учётом внешних параметров: температуры (на улице и в помещении), требуемой температуры воды, подготавливаемой бойлером, для хозяйственных нужд и т.п.

Встроенная автоматика для газовых котлов отопления обладает колоссальным потенциалом.

Без непосредственного участия человека она самостоятельно задаёт параметры работы котла, обеспечивающие наиболее комфортные условия в отапливаемых помещениях.

Подобную автоматику принято называть погодозависимой. На любые изменения внешних температур она может реагировать с упреждением.

В связке с контроллерами внешними автоматика подобных котлов позволяет управлять внешними системами (каскадом нагревательных солнечных панелей или теплообменником бассейна, например).

Загрузка...

vse-otoplenie.ru

Типы и назначение устройств автоматики для газовых котлов отопления

В понятие автоматики для газового котла входят все контрольные и исполнительные устройства, обеспечивающие работу агрегата в заданных режимах с минимальным участием человека. По принципу действия средства автоматики делятся на две группы: энергозависимые и энергонезависимые.

Комплект для автоматизации работы бытового котла состоит из следующих элементов:

  1. арматура;
  2. клапаны;
  3. реле давления;
  4. термостат;
  5. датчик;
  6. реле приоритета бойлера.

В этой статье:

Арматура

Газовая арматура фирмы Gazlux

Газовой арматурой называют исполнительное устройство, предназначенное для выполнения команд, поступающих от системы управления котлом.

Регуляторы арматуры запускают процессы остановки или пуска котельного оборудования, и контролируют его мощность.

Данное устройство обеспечивает безопасность работы котлов отопления.

Клапан

Клапаны устанавливаются на котлы со встроенными газовыми горелками. Задача клапана – открыть или закрыть подачу газа.

Клапан с пьезоэлектрическим розжигом

Используются в газовых котлах, независимых от электричества. Открывается такой клапан вручную, после чего пламя поджигается пьезоэлементом. Открытое состояние клапана обеспечивает катушка, подключенная к термопаре (при нагреве горелки в термопаре возникает ЭДС).

Подробнее о принципе работы термопары читайте здесь.

Электромагнитный клапан

Электромагнитный клапан КЭГ

Это гидравлический элемент, регулирующий поток газа под воздействием электромагнитных сил.

Для функционирования электромагнитного клапана необходимо электропитание.

Открывает или закрывает путь газовому потоку сердечник, связанный с седлом устройства.

Седло клапана, в зависимости от конструкции, может иметь несколько положений в рабочем цикле:

  1. Одностадийный: имеет два положения – «открыто» и «закрыто». Если на катушку подается ток, клапан открывается до максимума, при отсутствии электропитания – закрывается.
  2. Двухстадийный: кроме двух крайних положений имеет одно промежуточное (оно для клапана этого типа является начальным). В этом положении обеспечивается частичный расход газа. Максимальное открытие клапана происходит через некоторый промежуток времени, когда на горелке появится устойчивый факел. Такая конструкция обеспечивает плавный пуск газовой горелки.
  3. Трехстадийный: имеет два промежуточных положения. Такие клапаны устанавливаются на котлах с двумя ступенями мощности.
  4. С модуляцией: между крайними положениями клапан может открываться на произвольную величину в соответствии с командами модулятора мощности.

Реле давления

Реле давления представляет собой мембрану, которая оказывает воздействие на группу контактов.

Как только давление газа снизится или поднимется до критического уровня, мембрана под действием пружины сместится и электроконтакты отключатся. В результате разрыва электрической цепи управления работой котла, прекратится подача газа на газовый клапан, и произойдет остановка агрегата. При увеличении или понижении давления газа мембрана возвратится в исходное положение, после чего котел можно запускать.

Реле минимального давления газа используется для защиты газовой горелки и самого котла.

При падении давления пламя может «просесть» до такой степени, что в зоне факела окажутся металлические части горелки. Такой контакт приведет к их выходу из строя.

Что делать, если газовый котел постоянно затухает: обзор причин и способы устранения неполадок.

Реле максимального давления газа аналогично первому типу, только срабатывает оно при повышении давления.

Работа этого типа реле тоже направлена на защиту металлических частей котла: увеличение размеров факела может привести к прогоранию камеры сгорания. Кроме того, чрезмерное давление не позволит газовым клапанам закрыться.

Термостат (терморегулятор)

Регуляторы температуры по принципу действия делятся на энергозависимые и энергонезависимые.

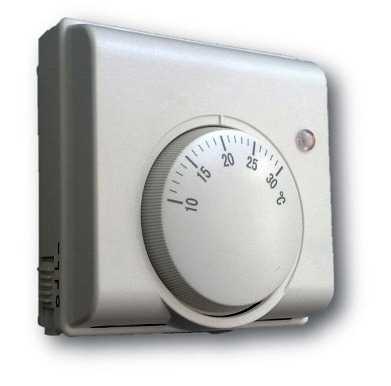

Энергозависимые терморегуляторы

Бывают двух типов:

Это устройство работает по следующему принципу: как только в комнате установится заданная температура, он через кабель передаст клапану подачи газа сигнал к его закрытию.

При падении температуры в помещении от устройства поступит соответствующая команда, и котел автоматически включится.

  • программатор;

Отличается от комнатного термостата возможностью программировать работу котельного оборудования в течение суток. Через сутки установленный цикл повторяется.

На рынке представлены и недельные программаторы, они имеют несколько программ. Часть из них настраиваются изготовителем, а часть – пользователем.

По типу подключения к котлу программаторы могут быть проводными и беспроводными.

Энергонезависимый терморегулятор

Термостат механического типа реагирует на разность температур теплоносителя. Он представляет собой стержень, выполненный из материала, чувствительного к перепаду температур. В зависимости от роста или падения температуры среды он удлиняется или укорачивается, регулируя таким образом подачу газа.

Узнать, как заполнить систему отопления атифризом.

Датчик протока теплоносителя

Датчик протока

Датчик служит для защиты котельного оборудования от перегрева.

Существуют два типа датчиков протока:

  1. мембранные – мембрана воздействует на два штока, с помощью которых передается сигнал на клапан и плату;
  2. с ферромагнитным кольцом – под давлением воды внутри датчика поднимается кольцо, замыкая при этом контакты реле. Таким образом сигнал от реле передается на плату.

Реле приоритета бойлера

Современные модели газовых котлов позволяют подключение цепи управления бойлером. Чтобы обеспечить приоритет приготовления ГВС над отоплением устанавливается реле приоритета бойлера.

Это устройство представляет собой несколько групп контактов, которыми управляет катушка.

Реле используется вместе с цоколем котла, к которому подключается вся нагрузка. Без него обе нагрузки (отопление и ГВС) работают независимо друг от друга. При наличии реле в цоколе обеспечивается первоочередность ГВС.

teplius.ru
