Автоматизация работы независимого водопровода невозможна без использования датчика давления. Чуткое устройство практически моментально отреагирует на падение или повышение давления в сети, запустит и остановит насосное оборудование без участия хозяев.

Пользоваться автономным водопроводом, оснащенным устройствами автоматики, можно как городской системой. Это же невероятно удобно, не правда ли?

Мы предлагаем вам полноценную информацию о том, как действует реле давления воды, какой вид прибора лучше выбрать для установки в независимую систему. У нас вы найдете подробный разбор технологических нюансов различных типов датчиков.

Представленная статья располагает ценными сведениями об особенностях установки устройств и о настройке реле давления. Для лучшего восприятия текст дополнен фото, схемами и видео-обзорами.

Содержание статьи:

Принцип действия и виды реле давления

Электромеханические модели реле давления используются очень давно. Они устроены несложно, поэтому надежны и удобны в эксплуатации. Внутри прибора имеется гибкая пластина, положение которой изменяется под воздействием потока воды. Чем активнее поток, тем большим будет ее изгиб.

Этот элемент соединен с двумя пружинами, которые реагируют на изменение позиции пластины. В результате замыкаются и размыкаются контакты пары электрических цепей, срабатывающих на заданные пользователем пределы давления.

Одна пружина настроена на максимальное значение давления в автономной сети, вторая – на разницу между верхним и нижним пределами давления. Устройство подключают к .

Когда давление достигает минимального показателя, установленного для реле, мембрана внутри гидробака ослабевает, контакт под второй пружиной срабатывает, и насос включается. Постепенно давление нарастает, доходит до верхнего предела, после этого размыкается контакт под первой пружиной, что выключает насос.

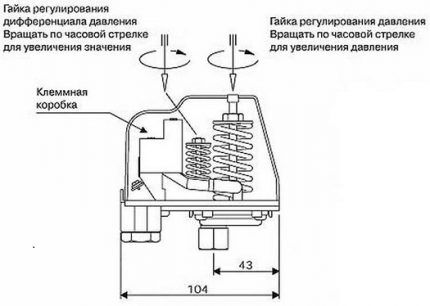

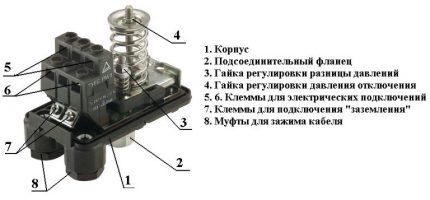

Устройство механического релеУстройство механического реле

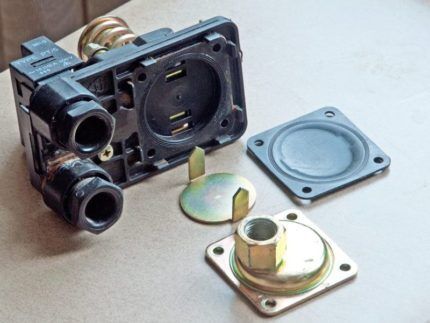

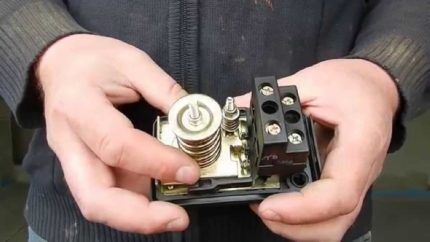

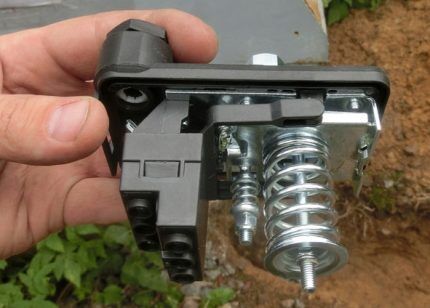

Устройство механического реле не слишком сложное, разобравшись в расположении его основных частей, даже не слишком опытный мастер сможет выполнить подключение и настройку (+)

Пружины, которые управляют контактами, снабжены регулировочными гайками. С их помощью можно изменять степень сжатия этих пружин. Чтобы обеспечить срабатывание устройства при более высоком давлении, их затягивают туже, если же нужно уменьшить показатели – наоборот, элемент следует ослабить.

Это принцип работы электромеханического варианта реле давления, существуют также более новые электронные модели.

Преимущества реле давленияПреимущества реле давления

С помощью реле давления можно заметно уменьшить количество пусков насоса и поддерживать оптимальный напор в системе, что положительно отразится на состоянии других ее элементов

Электромеханические модели датчиков

Работа реле давления тесно связана с гидроаккумулятором, без которого включение прибора в сеть водоснабжения становится бессмысленным. Вместо уже привычного электромеханического устройства сейчас нередко применяют электронные варианты и блоки автоматики с функцией защиты от “сухого хода”.

Если есть риск осушения источника в процессе откачки воды, реле давления просто дополняют блоком автоматики.

Однако в ряду электромеханических приборов, есть есть стрелочные устройства, которые можно использовать только с насосом. Они также сокращают количество включений оборудования и защищают от работы при отсутствии внутри насосного оборудования потока воды.

Выключение поможет предохранить мотор от серьезной поломки. Кроме того, с помощью такого реле можно поддерживать в водопроводной сети .

Основная характеристика устройства – номинальное рабочее давление. Оно может варьироваться в пределах от 1,5 – 6,0 бар.

Выбирая подходящее реле, следует обратить также внимание на такие показатели как:

  • размеры присоединительной резьбы;
  • уровень защиты от пыли и влаги;
  • масса и размеры прибора;
  • напряжение контактов;
  • номинальные параметры тока;
  • тип датчика и т.п.

Датчик давления может устанавливаться непосредственно на гидробак или монтироваться отдельно от него. Следует также учесть, что реле производятся для работы в различной среде. Для домашнего хозяйства подойдет прибор, предназначенный для воды.

Не стоит приобретать реле, рассчитанное на работу с хладагентом или другими жидкостями. Обратить внимание нужно и на температуру рабочей среды для конкретной модели.

Инструкция реле давленияИнструкция реле давления

Перед установкой или регулировкой устройства следует тщательно изучить инструкцию с описанием его конструкции, технических характеристик, порядка монтажа, эксплуатации и т.п. (+)

Чаще всего для нужд домашнего водопровода используют стандартную модель РДМ-5. Такое устройство нужно подключить сначала к гидроаккумулятору водопроводной системы, затем – к контактам, соединенным с механизмом включения/отключения насоса. После этого нужно обеспечить прибор электропитанием.

Как выбрать реле давленияКак выбрать реле давления

Выбирая подходящее реле давления, следует учесть такие характеристики как размеры патрубков, напряжение, температура рабочей среды и т.п.

Обычно вместе с поставляется и реле давления. Если предполагается одновременно использовать электронную модель, то с помощью электромеханического варианта будет устанавливаться давление отключения. Для подключения к водопроводу следует использовать тройной фитинг с подходящими размерами резьбы.

Обычно берут элемент на четверть дюйма. Если имеется хотя бы небольшой опыт сантехнических работ, то эта операция пройдет без затруднений. Разумеется, все резьбовые соединения следует уплотнить с помощью ленты ФУМ, льняной нити или другого подходящего материала.

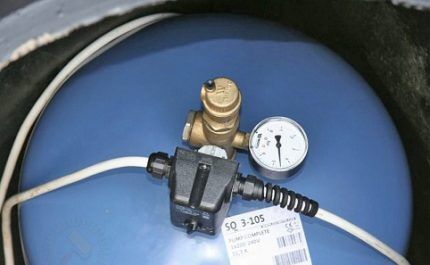

Завершают механическую часть установки реле давления монтажом манометра, чтобы получать актуальную информацию о текущем состоянии водопровода.

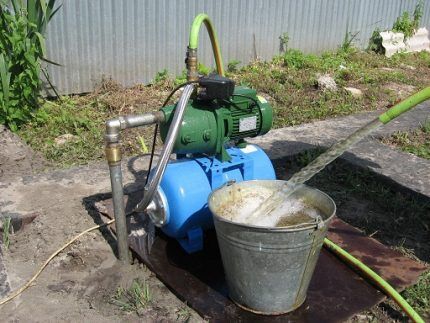

Насосная станцияНасосная станция

Для подключения реле к контактам насоса нужно убрать защитную крышку прибора. Под ней находятся четыре контакта. Два из них нужны для входа, через них обеспечивают поступление электропитания. Еще два контакта – это выход, их подключают к насосу

В процессе монтажа прибора следует правильно выбрать сечение кабеля, а также обеспечить его заземление, используя . Если же необходимо сделать защиту от сухого хода, то нужно обеспечить правильное положение насоса. Он должен быть установлен выше обратного клапана.

После установки нужно выполнить регулировку реле давления воды. Для этого, как упоминалось выше, имеется два винта с пружинами. Они находятся под крышкой, которую нужно снять. На производстве обычно устройство настраивают. Стандартными считаются показатели от 1,4 атмосфер (минимум) до 2,8 атмосфер.

Подключение реле к электросетиПодключение реле к электросети

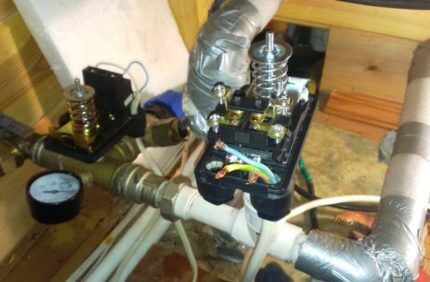

Реле следует грамотно подключить к электросети и к контактам насоса. Обязательное требование безопасности – наличие заземления прибора

Даже если эти данные соответствуют тем, которые необходимы для конкретного насоса, их следует проверить. В процессе хранения и установки настройки могли немного сбиться. Вот порядок настройки реле, подключенного к системе с гидроаккумулятором.

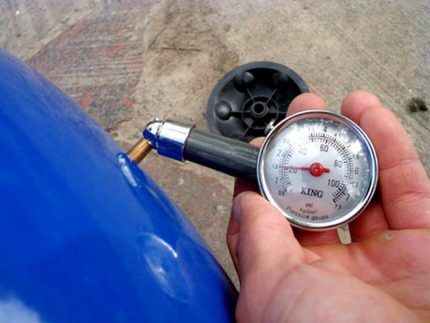

Сначала следует измерить давление в баке, используя для этого автомобильный манометр, который подключают к ниппельному соединению. Ниппель расположен сверху на вертикальных моделях гидробаков, сбоку – на горизонтальных, но всегда со стороны, противоположной расположению фланца.

Лучше брать устройства с достаточно высокой градацией измерительной шкалы. Дешевые китайские модели не всегда соответствуют этому требованию. Бак нужно оставить пустым, насос или станцию не нужно подключать к электропитанию.

Давление в гидробакеДавление в гидробаке

Перед началом настройки нужно замерить показания давления воздуха в пустом гидроаккумуляторе и отрегулировать его до значений, рекомендованных производителем

Нормальное давление в опустошенном баке устанавливается в зависимости от его объема. Небольшие емкости (менее 25 л) должны быть накачаны до 1,4-1,7 бар. Баки на 50-100 л нужно подкачать до 1,7-1,9 бар. При несоответствии давления в новом баке этим параметрам, нужно исправить ситуацию, т.е. подкачать недостающий воздух или стравить его избыток.

Ежемесячно рекомендуется проверять состояние гидроаккумулятора, контролируя и по необходимости корректируя при этом давление воздуха. Эти простые меры помогут не только сохранить необходимый уровень давления в баке, но и предотвратят быстрый износ резиновой мембраны.

Перед настройкой нужно внимательно изучить документацию, которая прилагается к насосу.

Нужно учесть такие показатели как:

  • предельное давление;
  • рабочее давление;
  • норма расхода воды.

Эти данные нужно использовать при настройке реле, установленные значения давления должны находиться в пределах этих показателей.

Учитываются также и данные гидробака. Мощности бытового насоса обычно недостаточно, чтобы перекачать обычный гидроаккумулятор, однако не стоит рисковать и заведомо устанавливать некорректные настройки.

Пружины реле давленияПружины реле давления

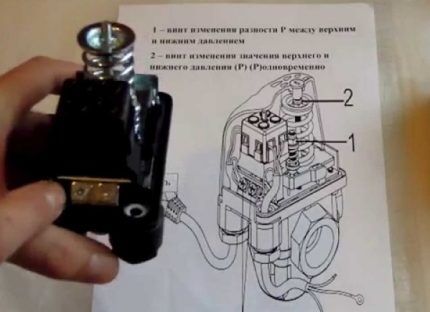

Регулировочные винты реле обозначены как P и ΔР, чтобы добраться до них, нужно снять защитную крышку с прибора

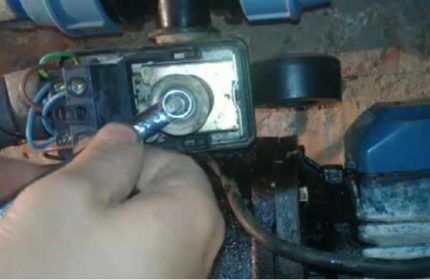

С установленного в подходящем месте реле нужно снять крышку. Для этого следует открутить крепеж. Там находятся две пружины. Рядом с той, что больше, находится обозначение P, та, что меньше, обозначена как ΔР. Теперь можно подключить насос или насосную станцию к электросети, и начать процесс заполнения бака водой.

Когда давление в емкости достигнет верхнего значения, реле выключит насос. Следует определить показания манометра в этот момент. Если полученные данные отличаются от рекомендованных, нужно отрегулировать их значение с помощью большой пружины.

Чтобы увеличить предел, вращать гайку необходимо по часовой стрелке, если нужно сделать уменьшить настройки – против.

Теперь следует открыть воду и освободить гидробак. Со временем реле сработает и включит насос. Нужно снова зафиксировать показания манометра и отрегулировать настройки реле, если это необходимо. Для корректировки нижнего предела давления нужно повернуть малую пружину.

Все манипуляции с регулировочными пружинами нужно выполнять крайне аккуратно. Это очень чувствительные элементы, поворачивать винт нужно постепенно, на малую часть окружность, не стоит делать несколько полных оборотов сразу, так можно полностью испортить прибор.

Реле давления насосной станцииРеле давления насосной станции

Реле давления можно использовать для управления работой поверхностной насосной станции или системы с погружным насосом. Порядок настройки практически не отличается

При этом нужно учесть следующий важный момент: поскольку малая гайка регулирует разницу между пределами, то при корректировке нижнего значения произойдет изменение данных для давления отключения.

Поэтому после корректировки положения большой гайки следует дождаться заполнения бака и снова проверить данные для верхнего предела и изменить их, если необходимо.

Устанавливая настройки верхнего предела для реле нужно помнить, что этот показатель должен быть хотя бы на 10% ниже, чем давление в опустошенном гидробаке, которое было зафиксировано и отрегулировано в самом начале. Иначе резиновая мембрана гидроаккумулятора окажется под неоправданно высоким давлением и быстро износится.

В процессе эксплуатации может оказаться, что рекомендованные настройки не подходят для этого конкретного водопровода. Тогда нужно повторно выполнить настройку по описанной выше схеме. Следует помнить, что рекомендованная производителями разница между пределами варьирует в интервале 1,2 – 1,6 бар.

Схема реле давленияСхема реле давления

Чтобы правильно настроить механический вариант реле давления, нужно вращать его регулировочные винты. Периодически следует проверять состояние прибора, поскольку со временем пружины могут ослабнуть (+)

Но чрезмерно усердствовать не стоит, поскольку чем больше эта разница, тем больше будут колебания напора в водопроводе. Давление отключения следует установить ниже, чем максимальное давление насоса.

Если этот момент не учтен, оборудование будет работать постоянно, поскольку не сможет обеспечить уровень давления, необходимый для отключения прибора. Эта ситуация делает использование реле бессмысленным.

Проверять настройки рекомендуется каждые три месяца. Эти же операции нужно выполнять после , замене гидробака, и т.п.

Корректировать настройки не рекомендуется изготовителями систем для откачки воды, но при необходимости проводить корректировку лучше после каждой новой заливки системы водой, например, на даче после расконсервации систем весной.

Дополнительная информация по регулировке реле давления для насоса приведена в .

Электронные варианты реле

Электронные модели реле давления на порядок дороже электромеханических аналогов, но эти затраты вполне окупаются. Такие устройства настраивать проще, а значения пределов можно выставить гораздо точнее.

Каждая такая модель снабжена контроллером потока, который моментально отключает насос, когда нет воды. Это надежно защищает насос от работы в опасном режиме “сухого хода”.

Электронное реле давленияЭлектронное реле давления

Электронные модели реле давления более точны, надежны и проще в эксплуатации, чем механические устройства, но они значительно дороже

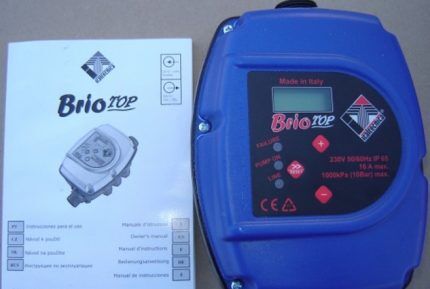

Обычно электронное реле давление снабжено небольшим гидробаком, объем которого составляет всего 400 мл. Это немного, но таким образом система надежно защищена от возможных . Если для скважины используется дорогой насос высокого качества, имеет смысл потратиться и на хорошее электронное реле давления.

Выглядят такие модели достаточно привлекательно, отличаются высокой надежностью и длительным сроком эксплуатации. Но они могут быть чувствительны к качеству воды, поступающей в водопроводную систему. Чтобы предохранить реле от поломки, нужно позаботиться об установке.

Реле давления для насосаРеле давления для насоса

Если скважину обслуживает дорогой и мощный насос, имеет смысл купить электронное реле, чтобы защитить прибор от перегрузок

Регулировочных пружин такие устройства не имеют, поэтому не придется периодически перенастраивать прибор из-за того, что они ослабли. Да и саму настройку выполнить значительно проще. Сначала нужно изучить инструкцию.

После первого подключения к сети некоторые модели включаются с задержкой на 15 секунд. Это не поломка, просто прибор настраивается.

В дальнейшем отключение насоса может выполняться также с задержкой около 7-15 секунд. Это нужно, чтобы насос отключался реже, если за этот короткий период давление опять возрастет. Электронную модель такого контроллера можно использовать в комплекте с насосной станцией, уже имеющей реле давления.

Здесь верхний предел выставляют на этом встроенном приборе. А давление включения устанавливается регулировкой электронного реле. Питание подключают сначала к электронному устройству, затем контакты переводят на реле станции, после чего запитывают насос.

Если электронное реле подключают к гидроаккумулятору, настройку выполнить проще. На реле задается нижний предел, который должен быть немного выше аналогичных данных, указанных на корпусе насоса. Отключается поток воды после того, как в системе будет достигнут максимальный напор, который зависит от мощности насоса.

Место установки электронного реле выбирают между насосом и перед первой точкой забора воды из системы. Следует учесть направление движения воды, обозначенное стрелкой.

Если устройство используется с насосом мощностью более 10 атм, рекомендуется перед электронным реле поставить редуктор давления, чтобы избавить прибор от ненужных нагрузок.

Подключение электронного релеПодключение электронного реле

При подключении электронного реле к станции нужно сначала запитать прибор, потом – механическое реле, после этого включить в цепь насос

Если существующие настройки не подходят, их можно изменить. Для этого нужно отверткой подкрутить соответствующий винт или использовать другие элементы настройки, описанные в инструкции. Между максимальным давлением, которое может обеспечить насос, и минимальным показателем электронного реле должна быть разница не менее 0,6 атмосфер.

Для уплотнения резьбового соединения такого прибора лучше всего использовать тефлоновую ленту. В электронных реле давления обычно имеется встроенный клапан. Этот момент следует учесть, когда опустошают водопровод.

Перед первым пуском реле нужно сначала заполнить подающую магистраль водой, затем подать на устройство электропитание, после этого нужно открыть кран.

О срабатывании режима защиты от “сухого хода” обычно сигнализирует включение красного светодиода на корпусе. Для перезагрузки системы следует нажать кнопку “reset”, конечно, предварительно устранив причины возникновения опасной ситуации.

Выводы и полезное видео по теме

Настройка стандартной механической модели представлена здесь:

В этом ролике подробно описан порядок настройки и особенности эксплуатации электронного реле давления на примере модели BRIO 2000:

Реле давления – прибор исключительно полезный. Однажды разобравшись с его настройкой, можно будет регулярно корректировать состояние напора в водопроводной системе и надежно защитить насос и прочее оборудование от возможных поломок.

Возникли вопросы, или есть желание поделиться личным опытом выбора, установки и использования реле давления? Пожалуйста, оставляйте комментарии к статье и участвуйте в обсуждениях – блок для связи расположен ниже.

Реле давления воды: регулировка, настройка и устройство

Автор Петр Андреевич На чтение 7 мин. Просмотров 2.3k.

Отрегулированное реле давления воды, за счёт насоса и гидроакамулятора сможет создать постоянный напор 1,5-3 атмосферы. Для того, чтобы реле работала нормально, его нужно настроить. Для самостоятельной отладки постоянного напора в системе водопровода, понадобиться изучить схему регулирования датчиков.

Назначение и устройство реле давления

Важно: устанавливать реле давления нет смысла, если в системе отсутствует гидроаккумулятора или насос. Так же при установке необходимо знать, что реле ставят за насосом и перед накопительным гидроаккумулятором. Иногда оно устанавливается на сам насос, в том числе и на погружаемый.

Реле давления воды: регулировка и установка своими рукамиРеле давления воды: регулировка и установка своими рукамиУстройство реле давления

Предлагаю рассмотреть предназначение элементов, метод работы системы. Гидроаккумулятором называется емкость, поровну разделяющаяся специальной перегородкой. Одна половина накачана воздушной средой, вторая — водяной.

Их пропорции 1/1. Увеличение объема воздуха повышает давление. Все зависит от принципа их работы. Повышая функциональность домашнего водопровода — давление рассчитывается 1,4-2,8 атм.

Реле давления воды: регулировка и установка своими рукамиРеле давления воды: регулировка и установка своими руками

Регулировка реле позволяет выставить пределы ограничений. Когда оно понижается ниже нижнего ограничения — насос включается, когда повышается — он выключается. Как результат, напор остается в указанных пределах.

Реле давления воды: регулировка и установка своими рукамиРеле давления воды: регулировка и установка своими руками

Сюда включены детали с электрическими и гидравлическими составляющими.

Рассмотрим, как работает данное реле:

  • В первую составляющую входит набор компонентов, запускающих и отключающих насосное оборудование.
  • Гидравлическая — имеет специальную перегородку, оказывающую давление на твердую перегородку, а также две пружины различного размера.
  • В результате этого включается и выключается качающее оборудование.

В итоге взаимодействия этого механизма давление не выходит за заданные ограничения, чем повышается комфорт проживания в доме.

Разновидности

Реле давления воды: регулировка и установка своими рукамиРеле давления воды: регулировка и установка своими руками

Существует два вида реле для водяного насоса: механические и электронные приборы. Разберем их особенности:

  • В основном используются механические приборы, они более надежные, отличаются меньшей стоимостью. Механическое — расположено в прочном корпусе, где находятся следующие детали: поршень, эластичная перегородка, платформа из металла, контактный узел.

Под защитной крышкой корпуса располагаются две пружины разного размера. При срабатывании мембраны — она толкает поршень, который оказывает воздействие на пружины, в результате чего включается или выключается насос.

  • Электронные приборы являются более точными. Они имеют датчик, который отключает насос при отсутствии воды. У таких изделий более высокая стоимость, они устанавливаются на заказ. Использование такой аппаратуры требует современная сантехника, обладающая большим функционалом.

Наиболее распространенным вариантом являются электромеханические модели датчиков, которые являются удобными в применении. Отличаются надежностью, чем оберегают систему водопровода от непредвиденных изменений напора.

Подключение реле давления воды

Реле давления воды: регулировка и установка своими рукамиРеле давления воды: регулировка и установка своими рукамиПошаговая установка реле давления в систему водопровода

Одновременно присоединяется к электроснабжению и водопотреблению, предназначается на постоянное подключение. Перед тем, как начать подключать реле давления — разберитесь в деталях.

Электрическая часть

Отдельная электропроводка желательна — дает больше шансов повысить срок эксплуатации. Понадобится одножильный медный кабель сечением 2,5 квадратных мм. Рекомендуется устанавливать в комплексе автомат и УЗО. Основные характеристики выбираются по потребляемому насосом току, ведь само реле много электроэнергии не требует.

Важно предусмотреть подключение заземления, потому как прибор устанавливается на трубу с водой, может нести потенциальную опасность.

Устройство реле давления для насосной станции оборудовано:

  • разъемами фазы и нуля от источника питания;
  • такими же контактами от качающей станции;
  • заземление соединяется с такой же разводкой от источника питания и станцией задающей напор.

Все провода прочно фиксируются согласно требованиям стандартного подключения. Спустя час, контакты следует проверить и подтянуть при

необходимости.

Подключение к водопроводу своими руками

Существуют различные схемы подключения реле к водопроводу:

  • для удобства используется специальное устройство со штуцером на пять выводов;
  • применяются различные фитинги;
  • рекомендуется комплектовать водопровод фильтрами, обеспечивающими продолжительность эксплуатации.

В результате, получается качественное водоснабжение с одинаковым напором. Оно позволяет использовать различную сантехнику.

Регулировка реле давления воды

Разберем регулировку реле давления на примере РДМ-5, являющимся одним из самых распространенных приборов. Оно производится с настройкой меньшего барьера 1,4-1,5 атмосфер и большего — 2,8-2,9 атмосфер. При установке, данные показателей необходимо регулировать в зависимости от длины трубопровода и используемой сантехники. Можно поменять один или оба предела в любом направлении.

В нашем приборе есть 2 пружины различных размеров, которыми можно настроить пределы начала работы и ее прекращения насосным устройством. Большая пружина одновременно меняет оба барьера. Меньшая — ширину в указанном диапазоне. На каждой из них стоит гайка. Если ее проворачивать и закручивать — оно увеличивается, если откручивать — оно падает. Каждый оборот гайки соответствует разнице 0,6-0,8 атмосферы.

Как определить пороги срабатывания реле

Меньший барьер привязан к объему воздушной среды в аккумулирующей емкости, рекомендуется больше 0,1-0,2 атмосферы. Итак, когда в гидроаккумуляторе 1,4 атмосферы — то порог отключения должен составлять 1,6 атмосферы. В таком режиме на мембрану оказывается меньшая нагрузка, что повышает эксплуатацию.

Важно обратить внимание на номинальные условия работоспособности насосного устройства, узнав их в эксплуатационных характеристиках. Нижний барьер насосного устройства — не менее выбранного показателя в реле.

Прежде чем устанавливать реле давления — измерьте его в аккумулирующей емкости, зачастую оно не соответствует заявленным характеристикам. Для этого к контрольному штуцеру присоединяется манометр. Таким же образом контролируется давление при регулировании.

Высший барьер устанавливается автоматически. Реле рассчитывается с запасом 1,4-1,6 атм. Если меньший барьер 1,6 атм. — больший будет 3,0-3,2 атм. Для увеличения напора в системе нужно добавить нижний порог. Однако, бывают ограничения:

  • Верхний предел бытовых реле не более 4 атмосфер, его повысить невозможно.
  • При ее значении в 3,8 атмосферы — он отключится еще на показателе 3,6 атмосферы, так как это делается с запасом для сбережения насоса и системы от повреждения.
  • Перегрузки негативно сказываются на общей эксплуатации водопровода.

По существу все. В каждом случае эти показатели выставляются индивидуально, они зависят от источника водозабора, длины трубопровода, высоты подъема воды, перечня и технических особенностей сантехники.

Настройка реле давления для насоса или насосной станции

Для качественной подстройки работоспособности водопровода необходим проверенный манометр, подключающийся возле реле.

Реле давления воды: регулировка и установка своими рукамиРеле давления воды: регулировка и установка своими руками


Реле давления воды: регулировка и установка своими рукамиРеле давления воды: регулировка и установка своими руками

Регулировка насосной станции заключается в поворачивании гаек, подпирающих пружины реле. Для регулировки нижнего предела крутится гайка большей пружины. При ее закручивании — давление повышается, откручивании — понижается. Регулировка происходит на половину оборота или меньше. Настройка насосной станции состоит из следующих действий:

  • Включается водопровод и при помощи манометра фиксируется барьер запуска и остановки насоса. Зажимается либо отпускается большая пружина. Заново запускают систему и проверяют показатели обоих пределов давления. Оба значения смещаются на одинаковую разницу.
  • Таким образом корректировка продолжается до ее завершения. После установления нижнего предела происходит регулировка верхнего показателя. Для этого регулируется гайка на меньшей пружине. Она такая же чувствительная, как и предыдущая регулировка. Все действия аналогичны.

При настройке реле важно знать, что не во всех моделях есть техническая возможность регулировать разницу между нижним и верхним пределом. Кроме этого, есть модели в герметичном корпусе, которые можно устанавливать непосредственно на корпус насоса. Так же их можно погружать в воду.

Есть экземпляры, которые совмещены с реле холостого хода, способные отключить насос при отсутствии воды. Они оберегают двигатель от перегревания. Так происходит регулирование давления воды для насоса, что обеспечивает щадящий режим для водопровода.

Выводы и полезное видео по теме

Для долгосрочной эксплуатации водопровода и полноценной функциональности сантехники необходимо отрегулированное давление в системе, что позволяет сделать регулировка реле давления воды. Тщательно подходите к выбору регулятора, он должен быть качественным!

Полезно4Бесполезно1

Реле давления. Что это? Для чего и зачем?

Весьма важной деталью в системе подачи воды насосной станцией в частном доме, является реле давления. Данное устройство, имея сравнительно небольшие габариты, регулирует уровень давления во всей системе водоснабжения путем включения и отключения электрических контактов, в случае превышения допустимого отклонения фактических показателей от номинальных данных.

Устройство и принцип работы механизма

По своему устройству, реле давления могут быть механическими или электронными. Приборы механического типа более распространены, за счет своей надежности, износоустойчивости и простоты. Механическое реле требует минимума усилий при настройке и выполняется при подключении на месте.

Реле представляет собой небольших размеров коробку с пружинными механизмами, отвечающими за допустимые колебания давления. В корпусе устройства расположены контакты электродвигателя и регулировочные элементы (Рис 1). К ним относятся: большого размера гайка со шпилькой, которая отвечает за удерживание большой пружины и маленькая гайка со шпилькой для небольшой пружины. Силой натяжения большой пружины устанавливается минимальное допустимое давление. При помощи небольшой пружины, регулируется разница.

Фактическое давление воды передается в устройство при помощи специальной мембраны. При минимально допустимом значении, она ослабляет натяжение пружины. Впоследствии замыкается электрическая цепь и включается двигатель насоса. Он работает вплоть до достижения максимально допустимого значения, после чего цепь размыкается, а двигатель автоматически отключается.

Электронное реле, является полноценным устройством управления работой насоса. Прибор включает в себя элемент плавного запуска, защиту срабатывания сухого хода, а также настройку верхнего и нижнего порога включения насоса в режиме эксплуатации. Из преимуществ перед механическим реле, можно выделить лишь меньшие габариты электронного прибора, а также принцип регулировки. Регулировочные болты расположены на корпусе электронного реле и имеют маркировку величины показателей.


Рис 1. Устройство прибора реле давления

Проблема сухого хода

Весьма часто, причиной сбоев и поломок в работе насосных станций, является недостаток или полное отсутствие воды в системе. Работа вхолостую приводит к деформации деталей и выходу из стоя всего устройства.

Во избежание таких поломок, при выборе реле необходимо учитывать особенности системы, а также номинальные допустимые величины для работы прибора. Саму возможную проблему сухого хода можно устранить двумя способами:

• приобрести устройство оборудованное защитой сухого хода. Данные приборы стоят несколько дороже, однако они весьма эффективны, поскольку способны реагировать на падение уровня давления от 0,2 до 1,2 бар, в зависимости от производителя;

• дополнительная установка контроллера, который способен не только следить за напором, но и включать насос в случае падения фактических значений ниже установленного минимума.

Выбор прибора

При выборе оптимального устройства, следует обращать внимание на паспортные данные. Стоит использовать приборы, предназначенные для бытовых нужд. Оптимальными показателями являются: максимальное давление в 4 бар, а рекомендуемый диапазон работы, составляющий от 1,4 до 2,8 атмосферы.

Стоит знать, что чем выше заявленная разница между минимальным и максимальным показателями, тем реже необходимо включение насоса, поскольку в гидроаккумуляторе будет находиться больший объем воды.

Для обеспечения качественной и продолжительной работы прибора и всей системы, при установке реле, на трубопровод необходимо смонтировать манометр, и периодически контролировать давление в системе.

Проверка и настройка показателей

Номинальные величины регулируются от 1 до 8 бар. В большинстве устройств, при выпуске установлено максимальное значение для отключения двигателя насоса на показателе от 2,8 до 4 бар. Допустимый минимум выставлен на 1,4-1,5 бар.

Важно помнить, что в большинстве случаев, покупка происходит спустя некоторое время после выпуска устройства. За это время натяжение пружин в реле и мембраны могут ослабнуть. Поэтому обязательно необходимо произвести проверку насосного оборудования на величину давления в гидроаккумуляторе, а также максимальные и минимальные заводские настройки.

Проверка значений

Для проверки выставленных значений используют любой манометр. Вполне возможно применение автомобильного. Его присоединяют к ниппелю бака или аккумулятора. Стрелка прибора покажет величину давления при пустом накопителе. Эти данные должны быть в рамках 1,2-1,5 атмосфер.

В случае превышения допустимого отклонения значений применяются меры по стабилизации давления пустого бака. Если на манометре зафиксированы недостаточные показатели, их увеличивают путем подкачки автомобильным насосом. При избыточном давлении, его спускают до необходимого.

После проверки необходимо сверить фактические показатели максимального и минимального давления с установленными заводскими настройками. Для этого необходимо:

• прикрепить манометр к коллектору;

• открыть кран и опустошить накопитель, доведя его до минимально допустимого значения в 1,4-1,5 атмосфер;

• закрыть кран, и включить насос.

В результате этих действий, давление в баке поднимется до установленного максимального показателя, а насос автоматически отключится. Данные, полученные на манометре необходимо сравнить с заявленными паспортными. В случае несовпадения показателей или индивидуальной необходимости, реле давления можно перенастроить.

Настройка допустимых показателей

При применении индивидуальных настроек необходимо учитывать, что увеличение минимальной заводской настройки в 1,5 бар не рекомендуется, поскольку влечет за собой серьезные нарушения в работе мембраны гидроаккумулятора.

В ходе установки разницы, важно ориентироваться на паспортные показатели прибора. Также, важно знать, что давление, превышающее 6 бар, способствует разрушению уплотнителей кранов. Поэтому верхний предел в 4-5 атмосфер увеличивать категорически не рекомендуется.

Для самостоятельной регулировки необходимо (Рис 2.):

• отсоединить защитный кожух, открыв корпус реле;

• настройка минимального давления производится в пустом накопителе. Для этого выключается насос, и открывается кран. Далее, гайка большой пружины откручивается против часовой стрелки до полного ослабления пружины. После этого, включив насос необходимо медленно закручивать гайку. Если насос начал качать воду, манипуляции с большой пружиной прекращают. Таким образом, минимум за мембраной выставлен на 1,2-1,3 атмосферы. Для установки большего минимума, перед манипуляциями необходимо нагнать давление в накопитель;

• для регулировки разницы необходимо выключить насос и спустить воду. Затем, для изменения номинала в сторону повышения давления, маленькую гайку необходимо немного закрутить, а для уменьшения – открутить. После этого, включив насос, проверяется новое верхнее давление.

Более подробно можно ознакомиться со способом регулировки реле давления, посмотрев видео.

Реле давления воды - 125 фото описания устройства и принцип работы реле

При наличии скважинного метода подачи воды хозяева частных домов приобретают специализированное оборудование для водопровода. Это различные баки для наполнения и распределения воды, насосы и, конечно же реле контроля давления. На фото реле давления воды отлично видно его устройство.

Реле контроля давления воды в системе водоснабжения представляет собой механизм, позволяющий регулировать включение и выключение насоса автоматически. При минимальном уровне давления воды в баке происходит включение системы и вода в бак начинает заливаться.

Как только давление приходит в норму, то есть достигает верхней границы, реле отключает подачу воды. В данной статье мы обсудим все характеристики такого механизма.

Содержимое обзора:

Что такое реле давления и для чего оно

При автономном водоснабжении в доме возникает необходимость устанавливать системы, позволяющие имитировать нормальный напор воды.

Для этого не достаточно установки обыкновенного бака и насоса. Многие пользователи устанавливают для таких целей гидроаккумуляторы в комплекте с электронным реле контроля давления воды.

В аккумуляторе вода накапливается и благодаря особому устройству бачка создается давление, которое стабилизирует уровень напора. Реле при этом позволяет автоматически пополнять запас воды без участия человека.

Таким образом, реле контроля давления воды позволяет включать и выключать насос для наполнения аккумулятора. Все показатели можно настраивать на свое усмотрение, а можно оставить заводскими.



Устанавливается настройка на включение и выключение насоса. Отмечают минимальное значение давления воды и максимальное, это и позволяет точно определять приборам когда включать, а когда выключать насос.

Для некоторых систем реле контроля давления воды необходимым считается установка после них фильтров для глубокой очистки. Кроме того, многие модели имеют свои особенности, которые прописаны в техническом паспорте изделия. Это может быть показатель минимальной и максимальной температуры воды, которая будет проходить рядом. А так же часто указывается максимально возможный уровень влажности воздуха. Так что при покупке обращайте внимание на такие мелочи.

Параметры работы реле

Перед тем, как установить к насосу в своей системе реле контроля давления воды нужно обязательно монтировать гидроаккумулятор к водоснабжению.

Кроме этого, следует заранее определить следующие параметры для настройки реле давления воды:

  • Предельное давление, которое может быть в системе;
  • Минимальные показатели давления;
  • Давление в воздушной части аккумулятора.

Эти показатели помогут установить правильные настройки для нормальной работы реле контроля давления воды. Конечно же, данные настройки устанавливаются сразу после монтажа устройства, однако стоит регулярно следить за ними.

Своевременная регулировка реле давления воды требуется на протяжении всего периода эксплуатации прибора. Для регулировки показателей реле оснащается двумя разными по размеру пружинами.

Пружина большего размера предназначена для повышения значений максимального и минимального давления. А меньшую пружину используют для увеличения расхождений между минимальным и максимальным значениями давления.

Правильный выбор реле давления

Для того, чтобы сделать правильный выбор реле контроля давления воды необходимо изучить все эксплуатационные качества каждого возможного варианта. Начальное качество, на которое нужно обратить внимание — это принадлежность реле.

В дом необходимо выбирать реле для бытовых нужд, уровень давления которого не больше 4 бар. Производственные мощности понесу за собой дополнительные затраты.

Кроме того, важен показатель разности давления между верхним и нижним пределами. Чем больше это значение, тем реже потребуется включение и выключение насоса. И количество воды в резервуаре при этом будет гораздо больше.

Покупайте только известные марки устройств. Они обязательно должны иметь сертификацию. В настоящее время очень много существует подделок, которые быстро выходят из строя.

Не стоит обращать внимание на модели с заниженной стоимостью, экономия на качестве обернется досадным разочарованием.

Купить реле давления воды для насоса возможно в магазинах сантехники. Для того, чтобы ваш прибор служил дольше, устанавливайте на трубопроводе манометр и периодически следите за давлением в трубах.

Фото реле давления воды



Также рекомендуем просмотреть:

инструктаж по правильной настройке оборудования

Чтобы напор воды в автономной системе водоснабжения (отопления) оставался стабильным, в нее устанавливается специальное устройство – гидроаккумулятор. При этом неотъемлемой частью данного блока является совсем небольшой прибор – реле давления.

Если последний настроен неправильно, то гидравлический аккумулятор будет постоянно включаться и выключаться без особой нужды. В результате получим перерасход электроэнергии и быстрый износ насосного оборудования.

Согласитесь, устанавливая гидроаккумулятор у себя дома, мы хотим повысить эффективность водопроводной системы и стабильность ее работы. Однако если регулировка реле давления выполнена с ошибками, то поставленной задачи добиться не получится. Настройку этого маленького прибора крайне важно производить точно и по правилам. Причем регулировать его требуется как при первоначальной установке, так и в дальнейшем, при эксплуатации в постоянном режиме.

Содержание статьи:

Принцип работы реле давления

Автономная система водоподачи в частном доме состоит из водопроводных труб, насоса и элементов управления и очистки. Гидроаккумулятор в ней играет роль устройства контроля напора воды. Сначала последняя запасается в аккумуляторе, а затем, по мере необходимости, при открытии кранов расходуется.

Такая конфигурация водопровода позволяет уменьшить время работы , а также количество ее циклов «включения/выключения».

Реле давления здесь выполняет функцию управления насосом. Оно отслеживает уровень наполненности водой, чтобы при опустошении этого бака включить вовремя подкачку жидкости из водозабора.

Устройство реле давленияУстройство реле давления

Главные элементы реле – две пружины установки параметров давления, реагирующая на напор воды мембрана с металлической вставкой и контактная группа 220 В

Если давление воды в системе находится в пределах установленных на реле параметров, то насос не работает. Если напор снижается ниже минимальной установки Рпуск (Pmin, Рвкл), то на насосную станцию подается электрический ток, чтобы она заработала.

Далее при наполнении гидроаккумулятора до Рстоп (Pmax, Рвыкл), насос обесточивается и выключается.

Пошагово рассматриваемое реле работает следующим образом:

  1. Воды в гидроаккумуляторе нет. Давление ниже Рпуск – устанавливается большой пружиной, мембрана в реле смещается и замыкает электрические контакты.
  2. Вода начинает поступать в систему. При достижении Рстоп – разница между верхним и нижним давлениями устанавливается малой пружиной, мембрана сдвигается и размыкает контакты. Насос в результате перестает работать.
  3. Кто-то в доме открывает кран или включает стиральную машину – в водопроводе происходит снижение напора. Далее в какой-то момент воды в системе становится слишком мало, давление опять доходит до Рпуск. И насос снова включается на подкачку.

Без реле давления все эти манипуляции с включением/выключением насосной станции приходилось бы делать вручную.

Затягивание и ослабление пружинЗатягивание и ослабление пружин

В техпаспорте на реле давления для гидроаккумуляторов указываются заводские настройки, на которые регулирующие пружины изначально выставлены, – практически всегда эти установки приходится менять на более подходящие

При выборе рассматриваемого реле давления перво-наперво следует смотреть на:

  • максимальную температуру рабочей среды – для ГВС и отопления свои датчики, для ХВС свои;
  • диапазон регулировки давления – возможные установки Рстоп и Рпуск должны соответствовать вашей конкретной системе;
  • максимальный рабочий ток – мощность насоса не должны быть выше этого параметра.

Настройка давления производится на основании расчетов с учетом емкости гидроаккумулятора, среднего разового расхода воды потребителями в доме и максимально возможного давления в системе.

Чем вместительнее аккумулятор и больше разница между Рстоп и Рпуск, тем реже будет включаться насос.

Первый шаг перед настройкой

Регулировку реле давления производят при первичной установке и потом, при возникновении тех или иных проблем в водопроводной системе.

Во втором случае, прежде чем начинать настраивать релейный блок, надо установить причину неполадок. Возможно дело вовсе не в рассматриваемом приборе, трогать его нет никакой необходимости.

Проверка системы перед настройкой релеПроверка системы перед настройкой реле

Перед настройкой реле необходимо убедиться, что гидроаккумулятор, трубы и фитинги держат давление. При наличии свищей и протечек в системе сначала надо избавиться от них

Второй крайне важный момент – очистка воды. В гидроаккумуляторе и реле имеется резиновая мембрана. Если в трубы попадет песок, то эта резинка испортится (потрескается) и перестанет держать давление. В в обязательном порядке должны присутствовать очистные фильтры.

Если давление в водопроводе по манометру достигло Рстоп, но насос продолжает работать, то проблема обычно кроется в засоре труб и/или фильтров. Также возможен вариант с отходом на реле контактов подачи напряжения на насосную станцию. В первом случае надо избавиться от песка и накипи в системе, а во втором – проверить контактную группу и проводку 220 В.

Также возможна ситуация, когда вода из труб в доме полностью слита, однако насос включаться не хочет. Здесь первым делом проверяем электропитание.

Если напряжение в сети есть, проводка и контакты исправны, то «9 из 10» вышло из строя реле давления. Его придется менять на новое, как-то отремонтировать этот прибор практически невозможно.

Пошаговая инструкция по регулировке

Обычные прокладки сантехники рассчитаны на 6 бар, максимум и кратковременно способны выдерживать до 10 бар. А рабочее и отопления жилых домов в большинстве случаев колеблется в пределах 2–3,5 бар.

Выставлять на реле Рстоп выше 4 бар не стоит. Большинство бытовых моделей этого устройства на рынке имеет максимальное Рстоп 5 бар. Однако делать установку данного параметра по максимуму на «пятерку» не рекомендуется.

Сильно затягивать либо расслаблять пружины на приборе до упора нельзя, это может привести к некорректной его работе. Необходимо оставлять небольшой запас по натяжению/ослаблению.

Подключение проводки 220 ВПодключение проводки 220 В

Через реле давления гидроаккумулятора проходит контур от сети 220 В на питание насоса, перед началом регулировки прибора его обязательно следует обесточить

Большая пружина – установка давления на пуск насоса. Маленькая пружина – установка разницы давления на выключение насосной станции.

Настройка реле гидроаккумулятора производится следующим образом:

  1. Из водопровода сливается вода. Затем в гидроаккумуляторе устанавливается рабочее давление в груше с воздухом – на 10% меньше планируемого Рстоп.
  2. Включается питание на реле, насос начинает работать. С помощью манометра фиксируется давление, когда он выключается (Рстоп).
  3. Открывается немного кран в раковине небольшой струйкой. Фиксируется давление, когда насос вновь включается (Рпуск).

Чтобы увеличить значение Рпуск, надо затянуть большую пружину по часовой стрелке. Чтобы увеличить разницу между Рпуск и Рстоп, следует затягивать малую пружину.

Уменьшение данных установок осуществляется ослаблением пружин против часовой стрелки.

Малая и большая пружиныМалая и большая пружины

В паспорте на реле указывается минимальный перепад давления между Рстоп и Рпуск (обычно 0,8 или 1 бар), выставлять малую пружину на меньшие параметры нельзя

После выставления нужных Рпуск и Рстоп реле с насосом подключаются к сети. Если согласно манометру все работает как надо, то настройка завершена. Иначе три вышеуказанных шага повторяются вновь.

Советы опытных специалистов

Реле давления гидроаккумулятора к электрощиту дома рекомендуется подсоединять посредством отдельной линии со своим УЗО.

Также в обязательном порядке необходимо этот датчик заземлить, для этого на нем есть специальные клеммы.

Настроечные пружины релеНастроечные пружины реле

Затягивать настроечные гайки на реле до упора допустимо, но крайне не рекомендовано. Прибор с жестко затянутыми пружинами будет работать с большими погрешностями по выставленным Рпуск и Рстоп, и в скором времени выйдет из строя

Если на корпусе или внутри реле видна вода, то прибор незамедлительно следует обесточить. Появление влаги – это прямой признак порыва резиновой мембраны. Такой блок подлежит немедленной замене, ремонтировать и продолжать эксплуатировать его нельзя.

Очистные фильтры в системе должны быть установлены в обязательном порядке. Без них никак. При этом их регулярно необходимо чистить.

Также раз в квартал или полгода следует промывать само реле давления. Для этого на приборе откручивается крышка с входным патрубком снизу. Далее промывается открывшаяся полость и находящаяся там мембрана.

Входной патрубок и мембранаВходной патрубок и мембрана

Основная причина поломок реле гидроаккумулятора – появление в трубах воздуха, песка или иных загрязнений. Происходит разрыв резиновой мембраны, и в итоге прибор подлежит замене

Проверку реле давления на правильность срабатывания и общую исправность следует производить раз в 3–6 месяцев. Одновременно с этим проверяется также давление воздуха в гидроаккумуляторе.

Если при регулировке происходят резкие скачки стрелки на манометре, то это прямой признак поломки реле, насоса либо гидравлического аккумулятора. Необходимо выключить всю систему и начать ее полную проверку.

Выводы и полезное видео по теме

Как правильно настраивать реле давления:

Простыми словами о реле давления для гидроаккумулирующих баков:

Как в насосной станции отрегулировать реле давления:

Без исправно работающего и правильно настроенного реле давления гидроаккумулятор превращается в ненужную железку. Регулировка рассматриваемого прибора, на первый взгляд, выглядит предельно простой – всего две пружины, которые надо подтянуть/ослабить. Однако настройка данного устройства имеет свои нюансы. Если при регулировке допустить ошибки, то вместо пользы гидравлический аккумулятор может принести лишь проблемы.

У вас есть личный опыт настройки реле давления или возникли вопросы, пишите в блоке с комментариями ниже. Наши эксперты обязательно помогут вам разобраться в выборе и настройке этого прибора для максимального повышения эффективности функционирования вашей системы водоснабжения либо отопления.

Настраиваем реле давления с двумя пружинами.Пошаговая инструкция для абсолютных чайников

Настройка реле давления - процесс простой, но не очень адекватный. Надо помнить всегда, что когда мы закручиваем пружины, мы увеличиваем и давление отключения и давление включения одновременно.

Дмитрий Белкин

Автор: Дмитрий Белкин

Что необходимо иметь ввиду перед началом работы?

Давайте условимся о терминах.

Большая пружина и малая пружина. Пружины очевидным образом отличаются по размеру. Если в вашем реле не две пружины и если их нельзя явно различить по размеру, то эта инструкция, возможно, не будет вам полезна! Имейте это ввиду при дальнейшем чтении

Фотография

Реле давления со снятой крышкой

Закручивание пружины (большой или малой). Это закручивание гайки, которая сжимает пружину. В процессе закручивания пружина сжимается

Откручивание пружины (большой или малой). Это действие, обратное закручиванию.

Ваша система должна быть оснащена манометром. Это важно. Мы будем им пользоваться при настройке.

Бак гидроаккумулятор должен быть накачан. Давление в баке (при полностью слитой системе) должно составлять величину, на 1-2 десятые атмосферы ниже желаемого давления включения.

Фильтры, имеющиеся в системе, должны быть прочищены.

В этой инструкции мы не касаемся вопросов сборки станции и заливки ее водой. Считаем, что у нас все подключено и работает правильно. Только реле надо настроить и все.

Если насосная станция работала нормально, но внезапно что-то разладилось

Всегда в таких случаях проверяем утечки, прочищаем фильтры, проверяем давление в баке аккумуляторе. Без этих простейших мер в реле не лазим.

Если насосная станция работала нормально, но постепенно стала работать все хуже и хуже, и наконец, перестала включаться или выключаться.

Все то же самое! Проверяем фильтры, утечки, давление в баке. Если станция стала включаться и выключаться неадекватно, то это явно давление воздуха в баке виновато. Если давление воды в системе достигает максимума, насос работает еще довольно долго и только потом выключается, то это типичный случай засора. Засоры бывают либо в фильтрах (чаще всего), либо в самых узких местах. Например, на входе в реле давления. Тогда прежде чем регулировать давление, надо найти и прочистить засор.

Случай первый. Новое реле из коробки, или тонкая регулировка реле давления

Подготовительный этап

  1. Выключаем насос из розетки (если есть выключатель, то выключаем его)
  2. Спускаем всю воду из системы. Открываем кран, ждем, пока вода перестанет течь. На манометре должен быть ноль. Закрываем кран.
  3. Включаем насос. Он начинает работать. Смотрим на манометр. Давление в процессе работы насоса должно расти. Бары на манометре - можно считать за атмосферы.
  4. Насос должен выключиться. Смотрим на манометр. Запоминаем или записываем это давление отключения.
  5. Открываем кран и спускаем воду не слишком большой струей. Запоминаем показание манометра, на котором насос включается.

Регулируем давление включения насоса

  1. Чтобы увеличить давление включения насоса ЗАКРУЧИВАЕМ БОЛЬШУЮ пружину.
  2. Сразу проверяем. Для этого спускаем воду до включения насоса. Обращаем внимание на давление отключения. Оно тоже должно увеличиться
  3. Повторяем операции с БОЛЬШОЙ пружиной до тех пор, пока нас не устроит давление ВКЛЮЧЕНИЯ насоса.

Для уменьшения давления включения мы действуем по вышеприведенной схеме, только пружину откручиваем, а не закручиваем.

Для чего мы в подготовительном этапе запоминали или записывали показания манометра? Только чтобы понимать ситуацию. Для представления о текущем положении дел. Мы же поставили новое реле и включаем его в первый раз! Нам надо иметь представление, что как работает и работает ли вообще.

Регулируем давление отключения насоса

  1. Чтобы увеличить давление отключения насоса ЗАКРУЧИВАЕМ МАЛУЮ пружину. Закручивать ее нужно значительно менее активно, чем большую. Она куда более чувствительна.
  2. Помним, что малая пружина задает не конкретное давление отключения, а разницу, между давлением включения и отключения. Разница только в том, что при закручивании (откручивании) большой пружины давление отключения будет изменяться синхронно с давлением включения.
  3. Сразу проверяем, что получается.
  4. Повторяем операции с МАЛОЙ пружиной до тех пор, пока нас не устроит давление ВЫКЛЮЧЕНИЯ насоса.

Случай второй. Насос включается нормально, на нужном давлении, но не выключается.

  1. Даем насосу поработать. Смотрим на манометр. Давление не должно расти вечно. Оно остановится на каком-то максимуме и выше не поднимется. Например, 3.8 атмосфер (бар)
  2. Выключаем насос и спускаем немного давление (открывая кран воды) до нужного давления выключения. Например, 3.2 атмосфер (бар). Понятно, что это давление должно быть выше давления включения (например, наше давление включения 2 атмосферы)
  3. ОТКРУЧИВАЕМ МАЛУЮ пружину, пока реле не перещелкнется.
  4. Переходим к регулировке давления отключения и тонкой настройке из первого случая выше.

Случай третий. Насос не включается.

  1. Выключаем насос. Открываем краны, даем воде вытечь. Реле до сих пор не включилось?
  2. Реле неисправно. Меняем его

Случай четвертый. Реле полностью разрегулировано. Мы не знаем ни давления включения, ни выключения. Пружины полностью раскручены или полностью закручены и мы уже ничего не можем сообразить.

  1. Раскручиваем малую и большую пружины. Не полностью, конечно! Просто откручиваем значительно. Гайку, которая держит ту или иную пружину не снимаем.
  2. Устанавливаем давление в системе на необходимое давление включения (1.5 атмосферы, например). Для этого накачиваем больше, выключаем мотор из розетки и спускаем воду до нужного давления по манометру.
  3. ЗАКРУЧИВАЕМ БОЛЬШУЮ пружину до тех пор, пока реле не выключится. Таким образом, мы настроили давление ВКЛЮЧЕНИЯ насоса на 1.5 атмосферы. Если давление опустится менее этого значения, реле должно включиться.
  4. Закручиваем большую пружину, чтобы она была только чуть-чуть закручена. Просто выбираем слабину.
  5. Далее переходим к инструкции по случаю 2. Выполняем ее с первого пункта и до последнего.

Надеюсь, материал был полезен.
Дмитрий Белкин

Статья создана 28.06.2014

как правильно настроить для насоса в частном доме, как регулировать в квартире, в насосной станции?

Первичные показатели

foto18707-2Блок сразу вешают на помпу. Для погружной помпы его нужно выбрать самому. Но в любом случае, блок уже отрегулирован при изготовлении.

Многие из них имеют следующие настройки пуска и остановки: 1,5 – 3,0 атмосферы. Но некоторые модели могут иметь меньшие величины.

Нижняя граница запуска не менее 1,0 бар, верхняя граница стопа, больше на 1,2 – 1,5 бара. В инструкции на станцию, нижняя установка пуска в работу может обозначаться как P, или РН.

Это значение может меняться. Разница между нижней и верхней границей срабатывания, может обозначаться, как ΔР (дельтаР). Этот показатель также регулируется.

Когда автоматику нужно перенастраивать?

Есть разные причины, по которым насос может не обеспечивать необходимого значения. Кратко перечислим наиболее распространенные:

  • оборудование работает при большой глубине всасывания, не может добиться подачи воды нужной силы;
  • износ рабочего колеса помпы, не может нагнать воду до нужной силы;
  • повышенный износ уплотнительных сальников, подсос воздуха;
  • необходимость подать воду с большим напором в многоэтажный дом или высоко расположенную накопительную емкость;
  • потребляющим воду механизмам требуется большее давление.

В этих и других схожих случаях потребуется изменение выставленных на заводе настроек.

Подготовка к процессу

Прежде, чем проводить регулировку, следует устранить возможные неполадки, которые могли нарушить работу насосной станции. А также выполнить регламентные меры по обслуживанию насоса и аккумулирующего бака.

Следует посмотреть герметичность всасывающего патрубка, заменить изношенные сальники, сальниковую набивку, сантехническую подмотку на резьбовых соединениях. В благоприятных условиях, помпе будет легче добиться заданного напора.

Проверить напор воздуха в воздушной камере расширителя. Накачано должно быть с таким же давлением или слабее на 10 %, как установленное для пуска помпы. Если будет меняться нижнее давление в ходе регулирования, то накачать с учетом нового значения.

Подкачивать воздух в расширитель нужно при отсутствии давления в водопроводе. Для чего следует обесточить помпу и слить воду через любой вентиль. Не закрывая вентиля, проверить, с какой силой накачан воздух в расширитель и накачать с учетом нового значения. При добавлении воздуха из водопровода будет выливаться часть воды — это допустимо. Накачать можно любым автомобильным насосом.

Выполнив техническое обслуживание станции и поправив давление воздуха в расширителе, можно перейти к перестройке регулировок.

Какие характеристики следует менять?

foto18707-3Простой блок управления имеет две изменяемые характеристики:

  1. Первая, давление запуска помпы (Р), это нижняя граница, при которой запускается помпа.
  2. Вторая, это дельта (ΔР) давления между точкой пуска и верхней отсечкой, при которой помпа останавливается.

Следует отметить особенность всех механических реле. Если перестроить нижнюю границу пуска, то верхняя граница тоже перестроится на такую же величину. Вот пример, при 1,5 атмосферах пуска и 3,0 остановки, повышая силу пуска помпы  до 2,0 атм., повысится верхняя отсечка до 3,5 атм.

Однако, при перестройке дельты (ΔР), устанавливая давление отключения помпы, сила пуска помпы останется прежней.

Пример: при 1,5 атм. и 3,0 атм., ΔР равняется 1,5 атм. Уменьшив ΔР до 1,0 атм., верхняя отсечка станет 2,5 атм. Точка запуска останется прежней, 1,5 атм.

Зная эту особенность реле, при перестройке верхней отсечки помпы, достаточно регулировки ΔР, то есть выполнить 1 переделку.

А вот при перестройке нижней границы давления на пуск, поменяется верхняя отсечка остановки. Возможно, ее придется тоже откорректировать. То есть надо выполнить 2 настройки.

При изменении регулировок, следует знать, что отсечка помпы, должна быть ниже на 0,3 – 0,5 бара максимального уровня напора, который может создать помпа. Этот уровень напора обязательно написан в руководстве (инструкции) к насосу.

Например, при максимальном напоре в 55 метров, которого может достичь помпа, отсечка должна быть не выше 5,0 – 5,2 бара. Иначе помпа будет длительное время работать не выключаясь, пытаясь достигнуть максимального заданного уровня. Это приведет к ее преждевременному износу и повышенному расходу электроэнергии.

Величина ΔР влияет еще на один параметр – как часто насос будет включаться. Чем выше дельта, тем реже помпа будет запускаться, дольше прослужит.

Но слишком большую разницу устанавливать тоже не стоит, иначе помпа будет дольше качать, после прекращения разбора воды, пока не сможет поднять напор до заданного уровня. К тому же, пользоваться водой из крана, при высоком напоре, не удобно.

Ниже приведена таблица для возможных ситуаций, требующих регулировки регулятора, и какие пружины следует перенастроить:

СитуацияРегулируемые точкиВариант переделки
Помпа долго работает не останавливаясьСледует изменить верхнюю отсечку остановки помпы1-й: понизить ΔР (точка пуска сохраниться), насос станет включаться чаще
2-й: понизить Р, отсечка тоже понизится
Вода слабо льется из кранаСледует поднять давление пуска, сохранить давление отключенияСжать пружину Р, ослабить пружину ΔР, вернув прежнее значение
Сделать больше общий напорСледует повысить давление включенияСжать пружину Р, отсечка так же станет выше, может понадобиться ее уменьшить
Сделать меньше общий напорСледует снизить давление пускаОслабить пружину Р, верхняя отсечка так же понизится
Насос часто запускается, надо сделать режеСледует повысить давление отключенияСжать пружину ΔР, не допуская превышения максимального напора (95% от напора насоса)

Как правильно настроить блок?

Для регулировки блока нужны будут:

  • отвертка с плоским окончанием для откручивания крышки,
  • рожковый ключ или головка на 8 мм.

Перед началом работ нужно проверить существующее давление пуска и остановки насоса по манометру, установленному совместно в блоке.

Если манометрический прибор не исправен или отсутствует, следует присоединить к водопроводу контрольный манометр, с диапазоном измерений от 0 до 6 атм., с шагом делений 0,1 или 0,2.


Сначала откручивается пластиковая крышка блока управления. Под ней, на площадке блока, будет две пружины: большая и маленькая. Большая пружина регулирует давление, при котором замыкаются контакты, и запускается помпа. Часто рядом с пружиной выбита на металле буква Р.

Спиралью меньшего размера, отстраивается разница в давлении, между пуском и отключением насоса. Может иметь рядом символ ΔР.

foto18707-4

Как перенастроить блок:

  1. Выявить фактические моменты запуска и остановки помпы, по манометру.
  2. Решить, какие новые моменты следует установить, определить, нужно ли сохранить разницу ΔР между моментами запуска и остановки.
  3. Если момент запуска не меняется, то выполняют перенастройку малой спирали ΔР. Если давление пуска стоит изменить, то начинается перенастройка с большой пружины Р, а потом переходят к настройке малой пружины.
  4. Для повышения силы воды гайка крутится по ходу стрелки на часах, спираль сжимается. Для понижения, гайку крутить против хода часов, спираль ослабнет.
  5. После 1 – 2 поворотов гайки, следует запустить помпу, чтобы узнать новые моменты срабатывания блока на пуск и остановку.
  6. При получении необходимого момента пуска помпы переходят к изменению момента отсечки, вращая гайку малой спирали. Вращение по часовому ходу, на сжатие спирали, приводит к большему диапазону ΔР, против хода часов, на ослабление спирали, к меньшему диапазону ΔР.
  7. После 1 – 2 полных поворотов гайки снова делают пробный пуск помпы, для определения новых моментов.
  8. При установлении необходимых моментов следует так же убедиться, что помпа выключается в течение 5 секунд, при достижении верхнего момента отсечки, при всех закрытых вентилях.

Как регулировать в частном доме?

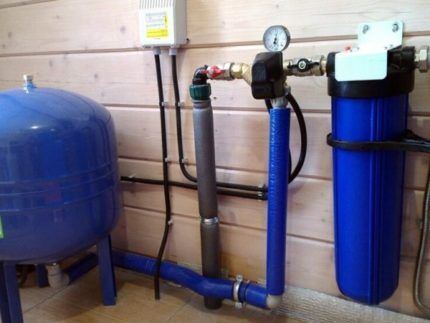

foto18707-5Регулировка блока, установленного в квартире, не отличается от настроек в частном доме. Но в частном доме, моменты пуска и отключения часто устанавливают выше, чем в квартире.

Это может быть обусловлено наличием второго этажа, оборудования на приусадебном участке, которому требуется более высокий напор.

Последствия не проведения необходимой регулировки

Если насос работает в диапазоне режимов, рекомендованных инструкцией, то никаких серьезных последствий для него не будет. Пользователи лишь могут испытывать определенные неудобства из-за слишком высокого или низкого напора.

Если станция работает за пределами установленных рекомендаций, например, длительно не отключается или очень часто включается — в этом случае станция испытывает повышенные нагрузки, которые приведут к преждевременному износу крыльчатки, электротехнической части установки. Насос мало прослужит и преждевременно сломается.

Полезное видео

О том, как настроить реле давления воды, расскажет видео:

Заключение

Перенастройку блока управления вполне по силам сделать самостоятельно. Для этого не нужны специальные инструменты. Если установка стала работать в нестандартном режиме, то в некоторых случаях перестройка реле обязательна.

В случае не уверенности в собственных умениях, надо пригласить мастера. Но его действия уже будут понятны для владельца станции, после прочтения этой статьи.

Реле внезапного давления в маслонаполненном силовом трансформаторе

Figure 1 - Sudden pressure relay in oil-filled power transformer Figure 1 - Sudden pressure relay in oil-filled power transformer Рисунок 1 - Реле внезапного давления в маслонаполненном силовом трансформаторе

Внутренняя дуга в маслонаполненном силовом трансформаторе может мгновенно испарять окружающее масло, создавая давление газа, которое может вызвать катастрофический отказ, разрыв резервуара и распространение горящего масла на большой площади.

Это может повредить или разрушить другое оборудование, помимо трансформатора, и представляет серьезную опасность для рабочих.

Реле предназначено для обнаружения внезапного повышения давления, вызванного дугой.Он настроен на работу перед устройством сброса давления. Схема управления должна обесточить трансформатор и выдать аварийный сигнал. Реле игнорирует нормальные изменения давления, такие как скачки масляного насоса, изменения температуры и т. Д.

Sudden pressure relay Sudden pressure relay Реле внезапного давления

Современные реле внезапного давления состоят из трех сильфонов ( см. Рисунок 1 ) с силиконовым уплотнением внутри. Изменения давления в трансформаторе отклоняют главный чувствительный сильфон. Силикон внутри действует на два регулирующих сильфона, расположенных как балансир, по одному с каждой стороны.Один сильфон воспринимает изменение давления через небольшое отверстие. Открытие автоматически изменяется биметаллической полосой, чтобы приспособиться к нормальным изменениям температуры масла.

Диафрагма задерживает изменение давления в этом сильфоне. Другой сильфон реагирует на немедленные изменения давления и реагирует на него гораздо быстрее. Перепад давления наклоняет балансир и приводит в действие переключатель.

Реле этого типа автоматически сбрасывается, когда два сильфона снова достигают равновесного давления.Если это реле срабатывает, не включайте повторно трансформатор, пока не определите точную причину и не устраните проблему.

Реле внезапного давления старого образца имеют только один сильфон. Внезапное избыточное давление в баке трансформатора оказывает давление непосредственно на сильфон, который перемещает подпружиненный рабочий штифт. Штифт управляет переключателем, который обеспечивает аварийную сигнализацию и отключение выключателя. После того, как реле сработало, необходимо снять крышку и вернуть переключатель в нормальное состояние, нажав кнопку сброса.

Обслуживание реле внезапного давления

Раз в 3–5 лет реле внезапного давления следует проверять в соответствии с инструкциями производителя. Как правило, требуются только пресс-груша и манометр (5 фунтов на кв. Дюйм). Отсоедините цепь отключения и с помощью омметра проверьте работу реле.

Проверьте цепь аварийной сигнализации и убедитесь, что активирована правильная точка аварийной сигнализации. Используйте омметр, чтобы убедиться, что сигнал отключения активирован, или, если возможно, подайте только управляющее напряжение на выключатель и убедитесь, что функция отключения работает.

Подробные инструкции см. В руководстве производителя вашего трансформатора.

Артикул: Техническое обслуживание трансформаторов | Инструкции, стандарты и инструкции для предприятий

,

Подробное объяснение 4 устройств защиты силового трансформатора

Защита масляного трансформатора

Защита силового трансформатора реализуется с помощью устройств двух различных типов, а именно устройств , измеряющих электрические величины , влияющих на трансформатор через измерительные трансформаторы, и устройств, показывающих состояние физических величин на самом трансформаторе.

4 Power Transformer Protection Devices - explained in details 4 Power Transformer Protection Devices - explained in details 4 устройства защиты силового трансформатора - подробное объяснение (на фото: Трансформатор подстанции 69 кВ Bayer; кредит: ietc-team.ком)

Примером первой может быть дифференциальная защита по току, а во второй - контроль температуры масла.

Устройства защиты //

Ниже рассматриваются устройства защиты, которые обычно поставляются в составе силового трансформатора .

  1. Реле Бухгольца (газ)
  2. Реле давления
  3. Устройство контроля уровня масла
  4. Термометр обмотки

Защита силового трансформатора в целом и использование представленных ниже устройств защиты здесь не обсуждаются.


1. Реле Бухгольца (газ)

Защита Бухгольца - это механический детектор неисправностей для электрических неисправностей в масляных трансформаторах. Реле Бухгольца (газовое) размещается в трубопроводе между главным баком трансформатора и маслорасширителем. Для надежной работы труба расширителя должна быть немного наклонена.

Часто бывает байпасная труба, позволяющая вывести реле Бухгольца из строя.

Installed Buchholz gas relay Installed Buchholz gas relay Установлено газовое реле Бухгольца

Защита Бухгольца - это , быстрый и чувствительный датчик неисправностей .Он работает независимо от количества обмоток трансформатора, положения устройства РПН и измерительных трансформаторов. Если устройство РПН расположено на резервуаре (контейнере) и имеет собственный масляный кожух с маслорасширителем, имеется специальное реле Бухгольца для переключателя ответвлений.

Типичная защита Бухгольца состоит из поворотного поплавка (F) и поворотной лопасти (V) , как показано на рисунке 1. Поплавок имеет один ртутный переключатель, а на лопасти также другой ртутный выключатель.Обычно корпус заполнен маслом, а ртутные выключатели разомкнуты.

Buchholz relay principal construction Buchholz relay principal construction Рисунок 1 - Принципиальная конструкция реле Бухгольца
При незначительной неисправности…

Здесь предполагается, что в трансформаторе возникла незначительная неисправность. Газы, образующиеся при незначительных повреждениях, поднимаются от места повреждения к верхней части трансформатора. Затем пузырьки газа по трубопроводу попадают в расширитель. Пузырьки газа будут выбиты в кожух защиты Бухгольца.

Это означает, что газ заменяет масло в обсадной колонне. По мере падения уровня масла поплавок (F) будет следовать за ним, а ртутный переключатель наклоняется и замыкает цепь аварийной сигнализации.

При возникновении серьезной неисправности…

Также предполагается, что в трансформаторе происходит серьезное замыкание на землю между фазами или обмотками. Такие разломы быстро производят большие объемы газа (более 50 см3 / (кВт) и паров масла, которые не могут выйти.

Поэтому они создают резкое повышение давления и вытесняют масло.Это устанавливает быстрый поток от трансформатора к маслорасширителю. Лопасть (V) реагирует на высокий поток нефти и газа в трубе к расширителю. В этом случае ртутный выключатель замыкает цепь отключения. Время срабатывания размыкающего контакта зависит от места повреждения , а - от величины тока повреждения .

Испытания, проведенные в смоделированных условиях эксплуатации, показали, что возможна работа в диапазоне времени 0,050–0,10 секунды .Время работы не должно превышать 0,3 секунды .

Реле газового аккумулятора также обеспечивает долговременное накопление газов , связанных с перегревом различных частей проводов трансформатора и систем изоляции. Это позволит обнаружить источники неисправностей на ранних стадиях и предотвратить значительный ущерб.

A typical outlook of a Buchholz relay with flanges on both sides for pipe connections A typical outlook of a Buchholz relay with flanges on both sides for pipe connections Рисунок 2 - Типичный внешний вид реле Бухгольца с фланцами с обеих сторон для трубных соединений

Когда трансформатор впервые вводится в эксплуатацию, воздух, захваченный обмотками, может подавать ненужных сигналов тревоги .При заполнении бака трансформатора маслом воздух в силовых трансформаторах принято очищать вакуумом.

Газ, накопленный без этой обработки, конечно, будет воздухом, что можно подтвердить, увидев, что он негорючий.

Кроме того, реле Бухгольца может обнаружить , если уровень масла упадет ниже уровня реле в результате утечки из бака трансформатора.

Другие технические статьи, относящиеся к реле Бухгольца //

  1. Защита масляного трансформатора с реле Бухгольца
  2. Назначение трансформатора газового реле

Вернуться к оглавлению ↑


2.Реле давления

Многие силовые трансформаторы с устройством РПН на резервуаре имеют защиту от давления для отдельного масляного бака устройства РПН. Эта защита обнаруживает внезапное повышение давления внутри масляного кожуха устройства РПН.

На рисунке 3 показан принцип работы реле давления.

Pressure relay Pressure relay Рисунок 3 - Реле давления

Когда давление перед поршнем превышает противодействующую силу пружины, поршень перемещается, управляя переключающими контактами.Микровыключатель внутри блока переключения герметичен и находится под давлением газообразного азота.

Внутренняя неисправность маслонаполненного трансформатора обычно сопровождается избыточным давлением в баке трансформатора .

Самым простым устройством сброса давления является широко применяемый ломкий диск . Выброс масла, вызванный серьезной внутренней неисправностью, приводит к разрыву диска и быстрому вытеканию масла. Сброс и ограничение повышения давления предотвращают взрывной разрыв резервуара и последующий пожар.

Также, если используется, отдельный масляный кожух устройства РПН может быть оборудован устройством сброса давления .

Principle construction of a pressure relief device Principle construction of a pressure relief device Рисунок 4 - Принципиальная конструкция устройства сброса давления

Устройство сброса давления может быть оснащено контактным блоком (ами) для подачи сигнала на цепи отключения выключателя (ей) .

A pressure relief device with contact units A pressure relief device with contact units Рисунок 5 - Устройство сброса давления с контактными блоками

Недостатком хрупкого диска является то, что масло, оставшееся в резервуаре, остается открытым для атмосферы после разрыва .Этого можно избежать в более эффективном устройстве, предохранительном клапане, который открывается, чтобы позволить слив масла, если давление превышает предварительно установленный предел.

Обеспечивая трансформатор предохранительным клапаном, избыточное давление можно ограничить до величины, безвредной для трансформатора.

Если аномальное давление относительно высокое, этот клапан с пружинным управлением может срабатывать в течение нескольких миллисекунд и обеспечивать быстрое срабатывание при установке подходящих контактов.Клапан закрывается автоматически, когда внутреннее давление падает ниже критического уровня.

Вернуться к оглавлению ↑


3. Устройство контроля уровня масла

Трансформаторы с маслорасширителем (расширительным баком) часто имеют датчик уровня масла. Обычно монитор имеет два контакта для сигнализации . Один контакт предназначен для сигнализации максимального уровня масла, а другой контакт - для сигнализации минимального уровня масла.

A typical outlook of an oil level monitor device A typical outlook of an oil level monitor device Рисунок 6 - Типичный внешний вид устройства контроля уровня масла

В верхнем масляном термометре находится груша жидкостного термометра в кармане наверху трансформатора.Термометр измеряет температуру масла в верхней части трансформатора. Термометр верхнего уровня масла может иметь от одного до четырех контактов, которые последовательно замыкаются при все более высокой температуре.

С четырьмя установленными контактами два нижних уровня обычно используются для запуска вентиляторов или насосов для принудительного охлаждения , третий уровень - для подачи сигнала тревоги и четвертый этап для отключения выключателей нагрузки или отключения трансформатора или того и другого.

На рисунке ниже показана конструкция масляного термометра капиллярного типа , колба которого расположена в «кармане», окруженном маслом, на верхней части трансформатора.Колба соединена с измерительным сильфоном внутри основного блока через капиллярную трубку. Сильфон перемещает индикатор через механические связи, в результате чего контакты работают при заданных температурах.

Capillary type of top-oil temperature measurement device Capillary type of top-oil temperature measurement device Рисунок 7 - Устройство для измерения температуры верхнего слоя масла капиллярного типа

Температура масла в верхней части может быть значительно ниже температуры обмотки, особенно вскоре после резкого увеличения нагрузки. Это означает, что термометр верхнего уровня масла не является эффективной защитой от перегрева.

Однако, если политика в отношении выхода из строя трансформаторов допускает, отключение при температуре верхнего слоя масла может быть удовлетворительным. . Это дает дополнительное преимущество в виде непосредственного контроля температуры масла, чтобы гарантировать, что оно не достигает температуры вспышки.

Вернуться к оглавлению ↑


4. Термометр обмотки

Обмоточный термометр , показанный на рисунке ниже, реагирует как на температуру верхнего слоя масла, так и на нагревательное воздействие тока нагрузки.

Capillary type of winding thermometer Capillary type of winding thermometer Рисунок 8 - Обмоточный термометр капиллярного типа

Обмоточный термометр создает изображение самой горячей части обмотки. Температура верхней части масла измеряется аналогичным методом, описанным ранее. Измерение дополнительно расширяется сигналом тока, пропорциональным току нагрузки в обмотке.

Этот сигнал тока снимается с трансформатора тока , расположенного внутри проходного изолятора данной обмотки. Этот ток проходит через резистивный элемент в основном блоке.Этот резистор нагревается, и в результате протекающего через него тока он, в свою очередь, нагревает измерительный сильфон, что приводит к увеличению движения индикатора.

Top-oil thermometer and winding thermometer main units fitted on the side of a power transformer Top-oil thermometer and winding thermometer main units fitted on the side of a power transformer Рисунок 9 - Основные блоки масляного термометра и обмоточного термометра, установленные на стороне силового трансформатора

Температурное смещение пропорционально сопротивлению электронагревательного (резистивного) элемента.

Результат нагрева дает данные для регулировки сопротивления и, таким образом, температурного смещения .Смещение должно соответствовать разнице между температурой горячей точки и температурой верхнего масла. Постоянная времени нагрева кармана должна соответствовать постоянной времени нагрева обмотки.

Затем датчик температуры измеряет температуру, которая равна температуре обмотки, если смещение равно разнице температур и постоянные времени равны.

Обмоточный термометр может иметь от одного до четырех контактов , которые последовательно замыкаются при последовательно более высокой температуре.

С четырьмя установленными контактами два самых низких уровня обычно используются для запуска вентиляторов или насосов для принудительного охлаждения , третий уровень для инициирования аварийного сигнала и четвертый этап для отключения выключателей нагрузки или отключения трансформатора или обоих .

Если силовой трансформатор снабжен термометром верхнего масла и обмоточным термометром, последний обычно обеспечивает контроль принудительного охлаждения.

Вернуться к оглавлению ↑

Ссылка // Справочник по автоматизации распределения - ABB

,

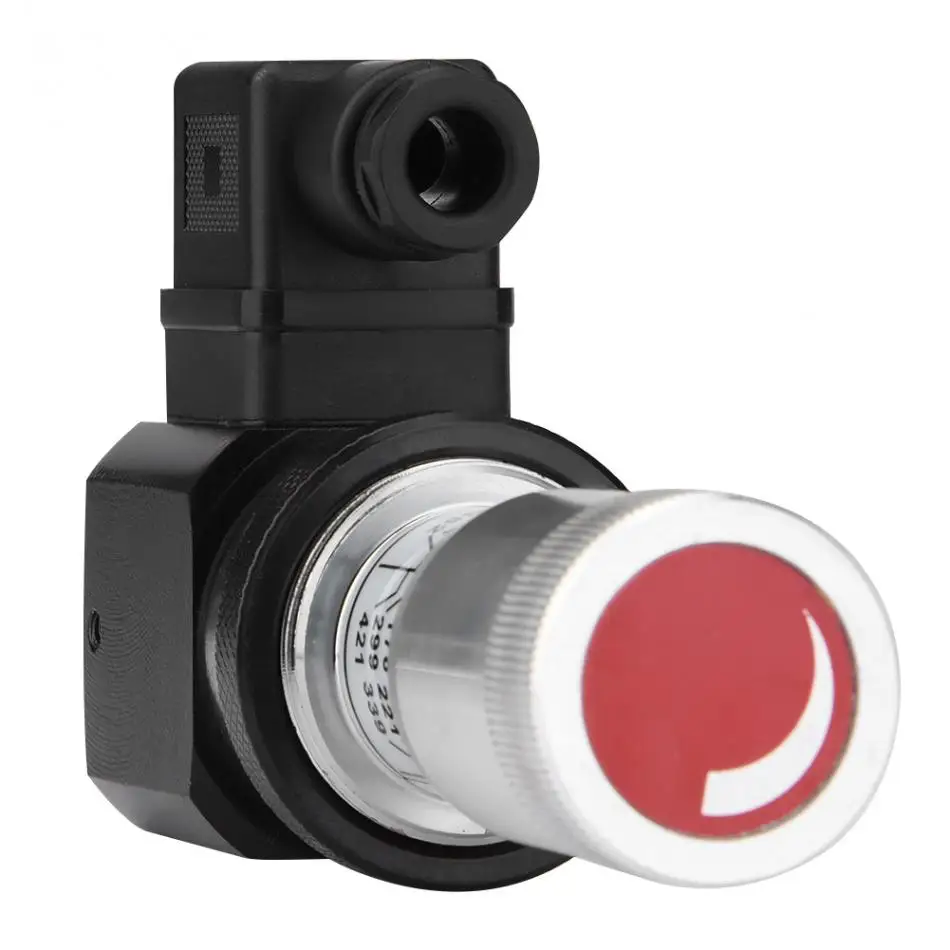

JCS 02H PT14 Реле давления Гидравлическое реле давления Реле давления 5 35 МПа 50 350 кгсм2 Хромированная регулирующая ручка | |

JCS-02H PT14 Реле давления Гидравлическое реле давления Реле давления 5-35 МПа 50-350 кгсм2 Хромированная регулирующая ручка

Реле давления можно использовать в пневматической, гидравлической и масляной системе. В процессе работы он подает электрический сигнал для регулирования рабочего состояния, когда обнаруживаемое давление поднимается выше или опускается ниже выбранной настройки.

Особенности:

1. Реле давления может использоваться в пневматической, гидравлической и масляной системе.

2. Хорошая герметичность, отсутствие утечки масла.

3. Хромированная регулирующая ручка имеет хорошее прикосновение.

4. Весы четко обозначены на поверхности для удобного и точного контроля.

5. Несколько способов установки, подходящие для разных приложений.

Спецификация:

Модель: JCS-02H

Тип: реле давления

Номинальное давление: 50-350 кг / см²;

Максимальное давление: 410 кг / см²;

Рабочая температура: 60 ​​℃

Тип установки: Тип трубки

Тип подключения: резьба PT1 / 4

Размер: прибл.4,8 * 8,2 * 4,3 см / 1,9 * 3,2 * 1,7 дюйма

Вес упаковки: прибл. 870g / 30.7oz

Список пакетов:

1 * реле давления

aeProduct.getSubject()

1) Мы принимаем Alipay, West Union, TT. Все основные кредитные карты принимаются через безопасный платежный процессор ESCROW.

2) Оплата должна быть произведена в течение 3 дней с момента заказа.

3) Если вы не можете оформить заказ сразу после закрытия аукциона, подождите несколько минут и повторите попытку. Платежи должны быть завершены в течение 3 дней.

О доставке

1. Доставка по всему миру. (За исключением некоторых стран и APO / FPO)
2. Заказы обрабатываются своевременно после подтверждения оплаты.
3. Мы отправляем только по подтвержденным адресам заказа. Адрес вашего заказа ДОЛЖЕН СООТВЕТСТВОВАТЬ вашему адресу доставки.
4. Представленные изображения не являются фактическим товаром и предназначены только для справки.
5. ВРЕМЯ ПЕРЕХОДА ОБСЛУЖИВАНИЯ предоставляется перевозчиком и не включает выходные и праздничные дни. Время доставки может меняться, особенно во время курортного сезона.
6. Если вы не получили посылку в течение указанного срока, свяжитесь с нами. Мы отследим доставку и свяжемся с вами в кратчайшие сроки. Наша цель - удовлетворение клиентов!
7. Из-за наличия на складе и разницы во времени мы отправим ваш товар с нашего первого доступного склада для быстрой доставки.

8.Мы, продавец, не несем ответственности за импортные пошлины, покупатель несет за это ответственность. Любые споры, вызванные этим, необоснованны.

9. Покупатель BR, пожалуйста, предоставьте cpf или cnpj, вам будет лучше получить их быстрее. Спасибо

Возврат и возврат

1. У вас есть 7 дней, чтобы связаться с нами и 30 дней, чтобы вернуть его со дня его получения. Если этот предмет находится в вашем распоряжении более 7 дней, он считается использованным, и МЫ НЕ ВЫДАЕМ ВАМ ВОЗВРАТ ИЛИ ЗАМЕНУ.НИКАКИХ ИСКЛЮЧЕНИЙ! Стоимость доставки оплачивается как продавцом, так и покупателем пополам.
2. Все возвращаемые товары ДОЛЖНЫ БЫТЬ в оригинальной упаковке, и вы ДОЛЖНЫ ПРЕДОСТАВИТЬ нам номер отслеживания доставки, конкретную причину возврата и ваш почтовый номер.
3. Мы вернем ВАШУ ПОЛНУЮ СУММУ ВЫИГРЫШНОЙ ЗАЯВКИ после получения товара в его первоначальном состоянии и в упаковке со всеми включенными компонентами и аксессуарами ПОСЛЕ того, как Покупатель и Продавец отменят транзакцию с aliexpress. ИЛИ вы можете выбрать замену.
4. Мы будем нести всю стоимость доставки, если товар (ы) не соответствует рекламе.

О обратной связи

Мы поддерживаем высокие стандарты качества и стремимся к 100% удовлетворенности клиентов! Обратная связь очень важна. Мы просим вас немедленно связаться с нами, ПРЕЖДЕ чем оставить нейтральный или отрицательный отзыв, чтобы мы могли удовлетворительно решить ваши проблемы.
Невозможно решить проблемы, если мы о них не знаем!

,

JCS 02H PT1 / 4 Реле давления Гидравлическое реле давления Реле давления 5 35 МПа 50 350 кгсм2 Хромированная регулирующая ручка | |

JCS-02H PT14 Реле давления Гидравлическое реле давления Реле давления 5-35 МПа 50-350 кгсм2 Хромированная регулирующая ручка

Реле давления может использоваться в пневматической, гидравлической и масляной системе. В процессе работы он подает электрический сигнал для регулирования рабочего состояния, когда обнаруживаемое давление поднимается выше или опускается ниже выбранной настройки.

Характеристики:

1. Реле давления может использоваться в пневматической, гидравлической и масляной системе.

2. Хорошая герметичность, отсутствие утечки масла.

3. Хромированная регулирующая рукоятка приятна на ощупь.

4. Весы четко обозначены на поверхности для удобного и точного контроля.

5. Несколько способов установки, подходящие для разных приложений.

Спецификация:

Модель: JCS-02H

Тип: реле давления

Номинальное давление: 50-350 кг / см 2;

Давление: 410 кг / см 2;

Рабочая температура: 60 ​​℃

Тип установки: Тип трубки

Тип соединения: Резьба PT1 / 4

Размер: прибл.4,8 * 8,2 * 4,3 см / 1,9 * 3,2 * 1,7 дюйма

Вес упаковки: прибл. 870 г / 30,7 унций

Список пакетов:

1 * Реле давления


aeProduct.getSubject()

1) Мы принимаем Alipay, западное соединение, TT. Все основные кредитные карты принимаются через безопасный платежный процессор ESCROW.

2) Оплата должна быть произведена в течение 3 дней с момента заказа.

3) Если вы не можете оформить заказ сразу после закрытия аукциона, подождите несколько минут и повторите платежи в течение 3 дней.

О доставке

1. Доставка по всему миру. (За исключением некоторых стран и APO / FPO)
2. Заказы обрабатываются своевременно после подтверждения оплаты.
3. Мы отправляем только по подтвержденным адресам заказа. Адрес вашего заказа ДОЛЖЕН СООТВЕТСТВОВАТЬ вашему адресу доставки.
4. Представленные изображения не являются фактическим товаром и предназначены только для справки.
5. ВРЕМЯ ПЕРЕХОДА ОБСЛУЖИВАНИЯ предоставляется перевозчиком и не включает выходные и праздничные дни. Время доставки может меняться, особенно во время курортного сезона.
6. Если вы не получили посылку в течение указанного срока, свяжитесь с нами. Мы отследим доставку и свяжемся с вами в кратчайшие сроки. Наша цель - удовлетворение клиентов!
7. В связи с наличием на складе и разницей во времени мы выберем для быстрой доставки ваш товар с нашего первого доступного склада.

8. Мы, продавец, не несем ответственности за импортные пошлины, ответственность за это несет покупатель. Любые споры, вызванные этим, необоснованны.

9. Покупатель BR, пожалуйста, предоставьте cpf или cnpj, вам будет лучше получить его быстрее.спасибо

Возврат и возврат

1. У вас есть 7 дней, чтобы связаться с нами, и 30 дней, чтобы вернуть его со дня его получения. Если этот предмет находится в вашем распоряжении более 7 дней, он считается использованным, и МЫ НЕ ВЫДАЕМ ВАМ ВОЗВРАТ ИЛИ ЗАМЕНУ. НИКАКИХ ИСКЛЮЧЕНИЙ! Стоимость доставки оплачивается как продавцом, так и покупателем пополам.
2. Все возвращаемые товары ДОЛЖНЫ БЫТЬ в оригинальной упаковке, и вы ДОЛЖНЫ ПРЕДОСТАВИТЬ нам номер отслеживания доставки, конкретную причину возврата и свой почтовый номер.
3. Мы вернем ВАШУ ПОЛНУЮ СУММУ ВЫИГРЫШНОЙ ЗАЯВКИ после получения товара в его первоначальном состоянии и в упаковке со всеми включенными компонентами и аксессуарами ПОСЛЕ того, как Покупатель и Продавец отменят транзакцию с aliexpress. ИЛИ вы можете выбрать замену.
4. Мы будем нести всю стоимость доставки, если товар (ы) не соответствует рекламе.

Об отзыве

Мы поддерживаем высокие стандарты качества и стремимся к 100% удовлетворенности клиентов! Обратная связь очень важна. Мы просим вас немедленно связаться с нами, ПРЕЖДЕ чем оставить нейтральный или отрицательный отзыв, чтобы мы могли удовлетворительно решить ваши проблемы.
Невозможно решить проблемы, если мы о них не знаем!

,
