Ремонт реле давления насосной станции своими руками

Ремонт и причины поломок насосных станций

Если вы задумались о создании в частном доме или на даче полноценной автономной системы водоснабжения, то вам стоит знать, что помимо обустройства гидротехнического сооружения, прокладки водопровода и подключения насосной станции вам придётся осуществлять регулярное обслуживание и ремонт насосного оборудования. Причём если обслуживание станции вы будете проводить самостоятельно, то и устранить некоторые неисправности также можно собственными силами. В нашей статье мы расскажем, как проводить ремонт насосной станции своими руками. Мы перечислим не только самые распространённые неисправности, но и укажем причины таких поломок, а также дадим рекомендации по их устранению. А видео в конце статьи поможет вам разобраться с тонкостями ремонта.

Причины поломок

Даже если инструкция по эксплуатации насосной станции (гидрофора) точно соблюдается, никто не застрахован от поломок оборудования

Даже если инструкция по эксплуатации насосной станции (гидрофора) точно соблюдается, никто не застрахован от поломок оборудования. Так, любые неисправности в работе станции, от неправильной работы до полной остановки, чаще всего вызываются одной из перечисленных причин или их совокупностью:

• к станции не подаётся электропитание;
• в системе нет воды;
• поломка насосного оборудования;
• неисправности в работе мембранного бака;
• поломка блока автоматики и т.п.

Поскольку все насосные станции для водоснабжения частного дома отличаются довольно простой и несложной конструкцией, устранение мелких неисправностей и поломок можно выполнить своими силами. В одних случаях для этого достаточно разобрать гидрофор и произвести замену изношенной детали, в других – поможет герметизация трещины в гидробаке, а иногда гидрофор не включается из-за отсутствия электропитания.

Если же причины поломки вам не известны, и произвести самостоятельное устранение неисправности вы не можете, придётся обратиться к специалистам. Дальше мы рассмотрим частые поломки гидрофора для водоснабжения частного дома, их причины и методы устранения.

Агрегат работает, но не качает воду

Если в ходе эксплуатации гидрофор включается, но вода из крана не течёт, причин этому может быть несколько. Выбор способа устранения неисправности зависит от причины возникновения такой ситуации

Если в ходе эксплуатации гидрофор включается, но вода из крана не течёт, причин этому может быть несколько. Выбор способа устранения неисправности зависит от причины возникновения такой ситуации. Их может быть несколько. Чтобы найти источник проблемы, нужно проверить следующие параметры работы:

1. Если гидрофор не качает воду, оцените работоспособность и исправность обратного клапана. Он находится на трубопроводе внутри колодца или скважины. Если это устройство засорилось мусором или песком, то клапан не будет открываться, и агрегат как следствие не качает воду.
2. Посмотрите, есть ли вода в отрезке трубопровода, идущего от источника к насосному агрегату. Иногда там собирается воздух из-за перебоев с подачей электричества или сбоя в работе насоса. Давление воздуха в этом отрезке не позволит агрегату закачать воду в систему. Если причины в этом, то для их устранения достаточно залить воду в эту часть трубопровода через специальное отверстие.
3. Ситуация, когда гидрофор включается, но не набирает воду, может возникнуть из-за присутствия в жидкости большого количества примесей абразивного характера. Обычно в таком случае можно заметить много выработки между крыльчаткой и корпусом. Для их удаления может потребоваться дорогостоящий ремонт. Неважно, какую станцию вы используете, Марина или другого бренда, может потребоваться полная замена насоса или покупка корпуса и крыльчатки.
4. Если агрегат включается, но не качает воду, причина может крыться в отсутствии воды в скважине. Для устранения причины можно аккуратно погрузить глубже в скважину подающий трубопровод или шланг.

Агрегат работает рывками

Как правило, причиной этой проблемы может быть повреждение резиновой груши, которая растягивается при повышении объёма жидкости и сжимается от давления воздуха во второй камере

Если насосная станция работает рывками, то агрегат часто включается и выключается. Причин может быть несколько, для их устранения делают следующее:

1. Прежде всего, нужно проверить давление в воздушной камере гидробака. Для этого можно использовать обычный автомобильный манометр. Если давление понижено, попробуйте накачать воздух в камеру при помощи насоса. Через некоторое время замер нужно повторить. Если давление снова понизилось, значит, воздух из камеры выходит через трещину или разгерметизированное место. После их удаления давление можно восстановить и воздух не будет уходить. Отверстие в корпусе можно заделать при помощи холодной сварки.

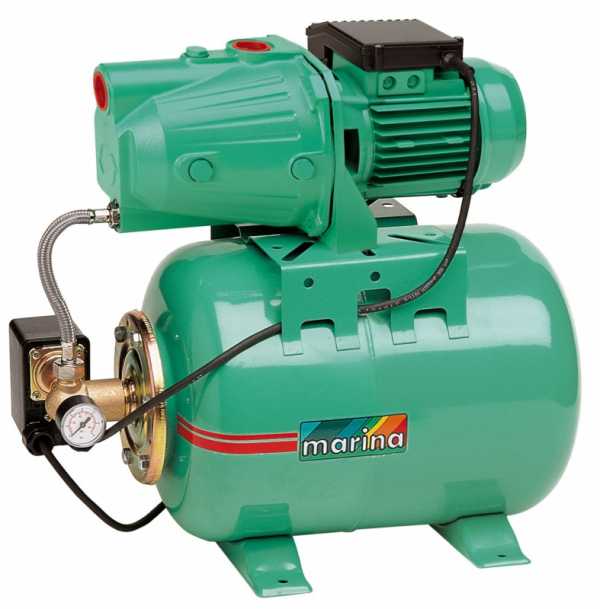

2. Если гидрофор, например, агрегат Марина для дома, качает воду рывками, то причина может быть в повреждении диафрагмы. В этом случае диафрагму нужно заменить.
3. Также если агрегат для дома часто включается и отключается, а также качает воду рывками, проблема может быть вызвана нарушением исправной работы реле давления.

Ели агрегат набирает воду рывками, то проблема может возникнуть из-за неправильной работы узла автоматики. Обычно при такой работе показания на манометре то скачут до максимальных показателей, то опускаются до минимума.

Как правило, причиной этой проблемы может быть повреждение резиновой груши, которая растягивается при повышении объёма жидкости и сжимается от давления воздуха во второй камере. Чтобы добраться до груши, нужно найти ниппель с тыльной стороны бака. Если на него нажать, то пойдёт воздух. Если из него после нажимания вместо воздуха пойдёт вода, то резиновая груша повреждена и придётся выполнить её замену. Для этого нужно разобрать корпус, раскрутив болты.

Иногда такая ситуация может возникнуть из-за падения давления воздуха в подушке, которая находится за резиновой грушей. Обычно давление в этой части должно быть равно 1,5 атм. Если герметичность корпуса нарушена, то воздух будет уходить и гидробак не сможет справляться со своими функциями. Для повышения давления нужно закачать воздух через ниппель, расположенный в задней части корпуса. Если это не поможет, нужно искать микротрещины в корпусе и производить их ремонт либо полную замену корпуса гидробака.

Важно: если причиной неисправности стала поломка блока автоматики, то он ремонту не подлежит и заменяется целиком.

Станция даёт нестабильный напор

Кроме этого нужно обратить внимание на уровень воды в гидротехническом сооружении, а также правильность выбора диаметра всасывающей трубы в зависимости от высоты подъёма жидкости

Ремонт насосной станции своими руками можно выполнить и в том случае, если агрегат для дома включается и набирает воду исправно, но даёт пульсирующий напор. Проблема может быть вызвана тем, что в систему попадает воздух. Чтобы найти причину, нужно проверить всё оборудование и трубопровод от источника до насоса на их герметичность.

Кроме этого нужно обратить внимание на уровень воды в гидротехническом сооружении, а также правильность выбора диаметра всасывающей трубы в зависимости от высоты подъёма жидкости. Чем меньше высота подъёма, тем меньшим должно быть сечение трубы или шланга. К примеру, для высоты подъёма в 9 м подходит труба диаметром 2,5 см.

Непрерывная работа агрегата

Причиной работы агрегата в условиях, когда он непрерывно качает воду, может стать неисправность в работе реле давления

Иногда может возникнуть следующая проблема: насос, например, агрегат для дома итальянской марки Марина, включается и качает воду без остановки. Если насосная станция постоянно набирает воду без отключения, то эксплуатировать такую систему запрещено. Работа в аварийном режиме может привести к разрушению системы, или выходу оборудования из строя из-за износа. Причин такой ситуации может быть несколько, для их устранения нужно сделать следующее:

1. Причиной работы агрегата в условиях, когда он непрерывно качает воду, может стать неисправность в работе реле давления. Обычно для устранения проблемы достаточно отрегулировать реле давления, посредством поворота соответствующих гаек на большой и малой пружине, установленных под крышкой устройства.
2. Ещё одной проблемой, из-за которой агрегат включается и непрерывно качает воду, может быть отложение солей, которые блокируют работу реле давления. Обычно такая ситуация возникает при работе оборудования с водой, в которой очень высокое содержание солей. Для устранения неисправности достаточно снять реле давления и очистить от солевых отложений его отверстие, которое контактирует с водой.

Оборудование не запускается

Чаще всего агрегат не включается и не набирает воду из-за того, что произошёл разрыв в электросети. Чтобы определить место разрыва в цепи, придётся использовать тестер

Чаще всего агрегат не включается и не набирает воду из-за того, что произошёл разрыв в электросети. Чтобы определить место разрыва в цепи, придётся использовать тестер. Прежде всего, необходимо проверить коммуникации, по которым насос качает воду, а также реле давления, на контактах которого может собираться окись и вызывать их неисправность. Для очистки контактов можно использовать мелкозернистый наждак или надфиль.

Если насос не качает воду и не включается, а на отрезке от него до источника разрывов сети не обнаружено, то необходимо проверить каждый узел насосного оборудования, а именно обмотку и контакты.

Важно: если сгорел двигатель, то его можно восстановить, выполнив перемотку. Однако в большинстве случаев придётся покупать новое оборудование, например, агрегат Марина.

Иногда насос не набирает воду и не запускается из-за поломки пускового конденсатора. В этом случае придётся провести его замену своими руками.

Если после запуска агрегата появляется характерный шум, но крыльчатка и другие вращающиеся детали не начинают двигаться, то причин может быть несколько:

1. Если прибор долгое время был на консервации и не использовался, то, скорее всего, крыльчатка прилипла к корпусу. Чтобы устранить неисправность, достаточно покрутить крыльчатку вручную несколько раз.
2. Иногда причиной такой проблемы может стать поломка конденсатора. В этом случае его придётся заменить.
3. Если параметры электрической сети изменились, то есть напряжение ниже номинального, то агрегат не будет работать.

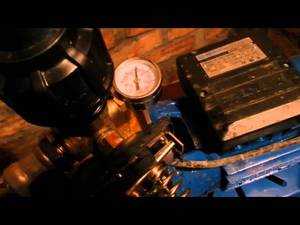

Видео инструкция по ремонту насосного оборудования для водоснабжения загородного дома:

Регулировка реле давления для насоса системы водоснабжения — настройка уровней включения и выключения

Одним из важнейших элементов управления водяной насосной станцией является реле давления. Оно обеспечивает автоматическое включение и выключение насоса, управляя подачей воды в бак по заданным параметрам. Четких рекомендаций, какими должны быть значения предельных уровней нижнего и верхнего давлений, нет. Каждый потребитель решает это индивидуально в пределах допустимых норм и инструкций.

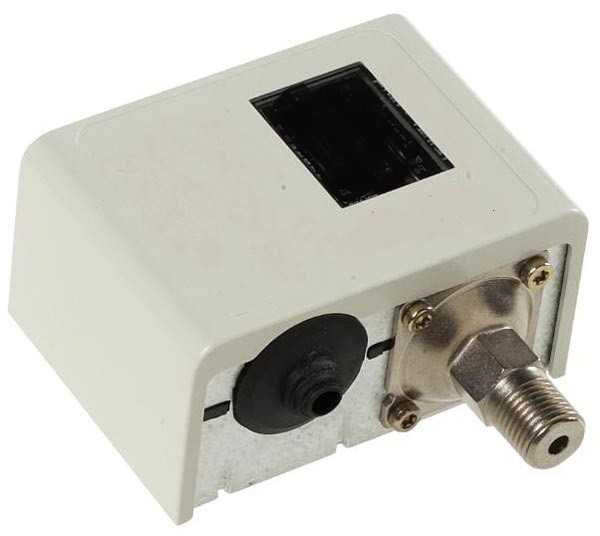

Устройство и принцип действия реле давления воды

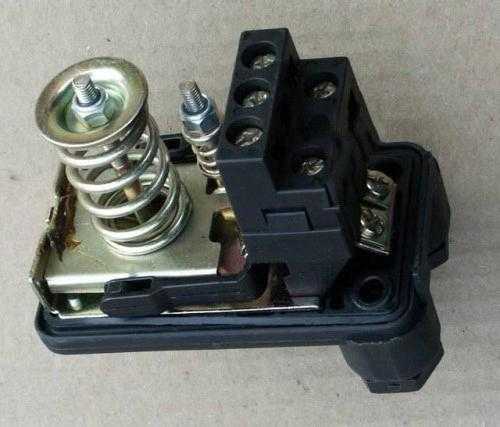

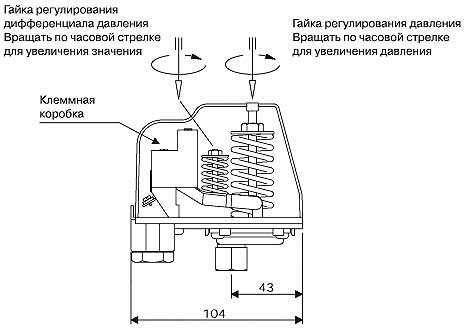

Конструктивно реле выполняется в виде компактного блока с пружинами максимального и минимального давления, натяжение которых регулируется гайками. Мембрана, связанная с пружинами, реагирует на изменение силы давления. При достижении минимального значения пружина ослабевает, при максимальном уровне – сжимается сильнее. Воздействие, оказываемое на пружины, вызывает размыкание (замыкание) контактов реле, выключая или включая насос.

Наличие в водопроводе реле позволяет обеспечивать в системе постоянное давление и необходимый напор воды. Насос управляется автоматически. Правильно выставленные уровни минимального и максимального давления обеспечивают его периодическое отключение, что способствует значительному увеличению срока безаварийной службы.

Последовательность работы насосной станции под управлением реле следующая:

• Насос закачивает воду в бак.

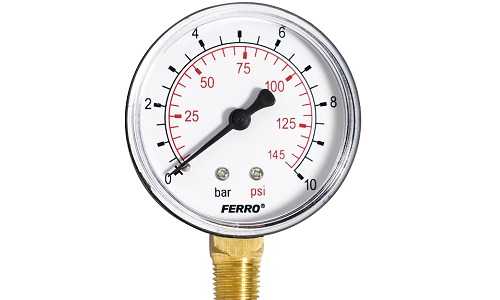

• Давление воды постоянно увеличивается, что можно отследить по манометру.
• При достижении установленного предельного верхнего уровня давления срабатывает реле и отключает насос.
• По мере расходования воды, закаченной в бак, происходит снижение давления. Когда оно достигнет нижнего уровня, насос вновь включится и цикл повторится.

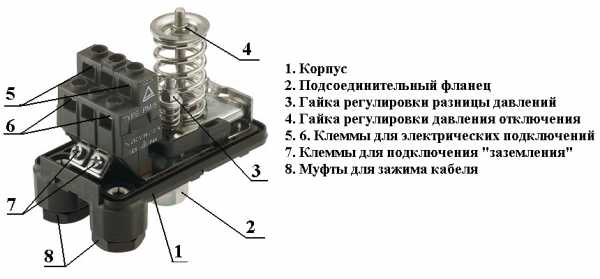

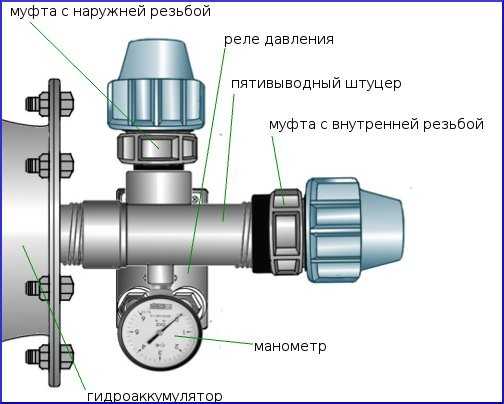

Схема устройства и составные элементы типового реле давления

Основные параметры работы реле:

• Нижнее давление (уровень включения). Контакты реле, включающие насос, замыкаются, и в бак поступает вода.
• Верхнее давление (уровень выключения). Контакты реле размыкаются, насос выключается.
• Диапазон давлений – разность двух предыдущих показателей.
• Значение максимально допустимого давления выключения.

↑ вернуться к содержанию

Настройка реле давления

В процессе сборки насосной станции особое внимание уделяется настройке реле давления. От того, насколько правильно будут выставлены его предельные уровни, зависит удобство эксплуатации системы водоснабжения. а также сроки безаварийной службы всех составляющих устройства.

На первом этапе нужно проверить давление, которое было создано в баке при изготовлении насосной станции. Обычно в заводских условиях устанавливается уровень включения в 1,5 атмосферы, а отключения – 2,5 атмосферы. Проверяют это при пустом баке и отключённой от электросети насосной станции. Рекомендуется проводить проверку автомобильным механическим манометром. Он помещается в металлическом корпусе, поэтому измерения получаются более точными, чем с использованием электронных или пластиковых манометров. На их показания могут повлиять как температура воздуха в помещении, так и уровень зарядки батареи. Желательно, чтобы предел шкалы манометра был как можно меньшим. Потому что по шкале, к примеру, в 50 атмосфер очень сложно будет точно измерить одну атмосферу.

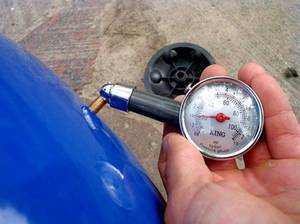

Для проверки давления в баке нужно открутить колпачок, закрывающий золотник, подсоединить манометр и снять по его шкале показание. Давление воздуха следует и в дальнейшем периодически проверять, например, один раз в месяц. Воду при этом нужно полностью удалить из бака, отключив насос и открыв все краны.

Возможен и другой вариант – внимательно следить за давлением отключения насоса. Если оно увеличилось, это будет означать уменьшение давления воздуха в баке. Чем меньшим будет давление воздуха, тем больший запас воды может быть создан. Однако разброс давления от полностью заполненного до практически опустошённого бака получается большим, и всё это будет зависеть от предпочтений потребителя.

Выбрав желаемый режим работы, нужно установить его, стравив для этого лишний воздух, или подкачать дополнительно. Нужно иметь в виду, что не следует уменьшать давление до значения менее одной атмосферы, а также чересчур перекачивать его. Из-за малого количества воздуха резиновая ёмкость, наполненная водой внутри бака, будет касаться его стенок и протираться. А излишек воздуха не даст возможности закачивать много воды, поскольку значительную часть объёма бака будет занимать воздух.

Настройка уровней давления включения и выключения насоса

В насосных станциях. которые поставляются в собранном виде, реле давления заранее настроено по оптимальному варианту. Но при её монтаже из различных элементов на месте эксплуатации настройку реле нужно проводить обязательно. Это вызвано необходимостью обеспечить эффективную взаимосвязь настроек реле с объёмом бака и напором насоса. Кроме того, бывает необходимость изменить исходную настройку реле давления. Порядок действий при этом должен быть следующим:

• После того, как будет отрегулировано давление воздуха в баке, нужно подключить насосную станцию к электрической сети. Вода начнёт закачиваться насосом. Отключение его произойдёт после достижения установленного максимального давления. Это – верхний уровень. На каждом устройстве при его изготовлении указываются предельное давление и максимально допустимый напор насоса, их превышение недопустимо. Определяется это прекращением роста давления. В таких случаях насос необходимо отключать вручную. Если значение максимального давления не совпадёт с рекомендуемым инструкцией уровнем, произвести соответствующую подстройку вращением малой гайки, открыв для этого крышку реле.

Аналогичным образом измеряется нижнее давление. Для этого надо открыть кран и сливать воду из бака, наблюдая за показаниями манометра. Постепенно давление будет падать, и при достижении им нижнего предела насос снова включится. Это – нижний уровень, величину его тоже показывает манометр. Вращением большой гайки довести давление до рекомендуемого уровня. Оно должно быть примерно на 10% больше давления воздуха в баке, иначе возможен ускоренный износ резиновой мембраны.

На практике мощность насосов выбирается такой, которая не позволяет накачивать бак до крайнего предела. Обычно давление отключения устанавливают на пару атмосфер выше порога включения.

Допускается также установка предельных уровней давления, которые отличаются от рекомендуемых значений. Таким способом можно задать собственный вариант режима эксплуатации насосной станции. Причём при установке разницы давлений малой гайкой надо исходить из того, что начальной точкой отсчёта должен быть нижний уровень, устанавливаемый большой гайкой. Выставлять верхний уровень можно только в пределах, на который рассчитана система. Кроме того, резиновые шланги и иная сантехника тоже выдерживают давление, не выше расчётного. Всё это необходимо учитывать при монтаже насосной станции. К тому же чрезмерный напор воды из крана часто бывает совершенно ненужным и некомфортным.

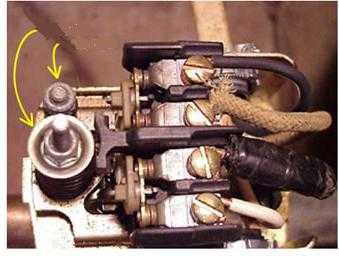

Регулировка реле давления

Регулировку реле давления практикуют в тех случаях, когда необходимо выставить уровни верхнего и нижнего давлений в заданных значениях. Например, требуется установить верхнее давление в 3 атмосферы, нижнее – 1,7 атмосферы. Процесс регулировки состоит в следующем:

• Включить насос и закачивать воду в бак до значения давления на манометре 3 атмосферы.
• Отключить насос.

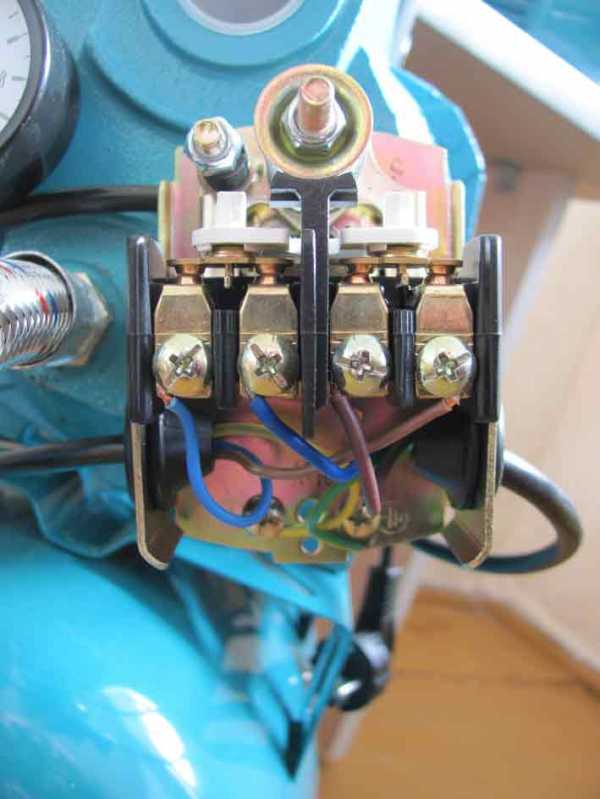

• Открыть крышку реле и медленно вращать малую гайку до тех пор, пока реле не сработает. Вращение гайки по часовой стрелке означает увеличение давления, в обратную сторону – уменьшение. Выставлен верхний уровень – 3 атмосферы.
• Открыть кран и слить воду из бака до значения давления на манометре 1,7 атмосферы.
• Закрыть кран.
• Открыть крышку реле и медленно вращать большую гайку до срабатывания контактов. Выставлен нижний уровень – 1,7 атмосферы. Он должен быть несколько больше, чем давление воздуха в баке.

Если будет задано высокое давление для отключения и низкое – для включения, бак заполняется большим количеством воды, и нет необходимости часто включать насос. Неудобства возникают только из-за большого перепада давлений, когда бак полный или почти пустой. В других случаях, когда диапазон давлений небольшой, и насос часто приходится подкачивать, давление воды в системе равномерное и достаточно комфортное.

В следующей статье вы узнаете про подключение гидроаккумулятора к системе водоснабжения — самые распространенные схемы подключения.

Посмотрите статьи по теме:

Выбор системы водоснабжения частного дома: обзор существующих систем Система водоснабжения частного дома из скважины: рекомендации по созданию Технология выполнения промывки и опрессовки системы отопления Какое давление воды должно быть в водопроводе и способы его повысить

Как провести ремонт насосной станции своими руками?

Ремонт насосной станции своими руками — один из оптимальных вариантов выхода из ситуации, когда в ней возникают какие-то неполадки. На сегодняшний день рынок оборудования для водоснабжения перенасыщен предложениями на любой вкус. Позитивные отзывы о надежности имеют две системы водоснабжения — насосная станция Марина (Marina) и станция Джилекс, строение которых идентичное.

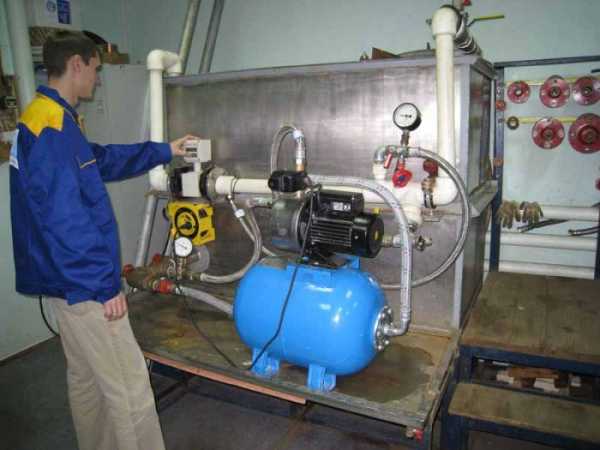

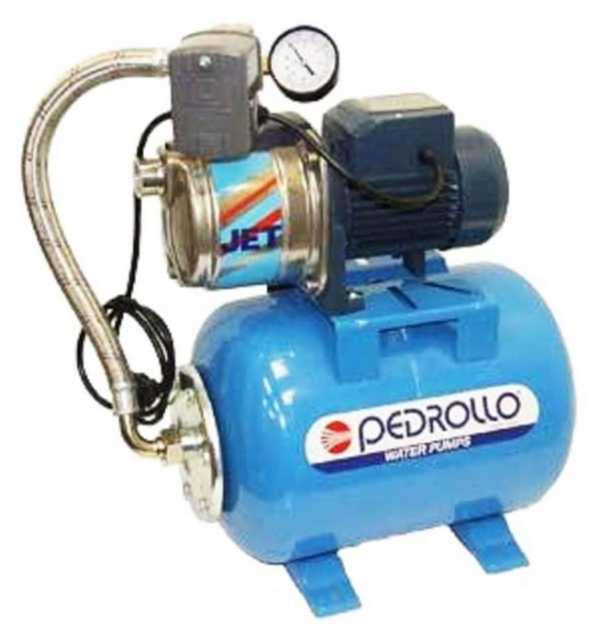

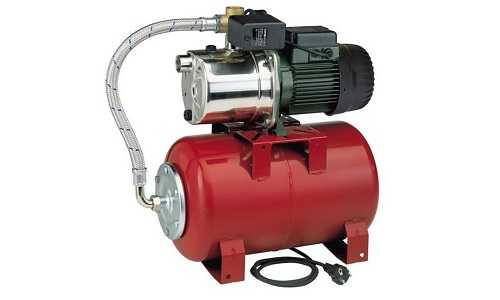

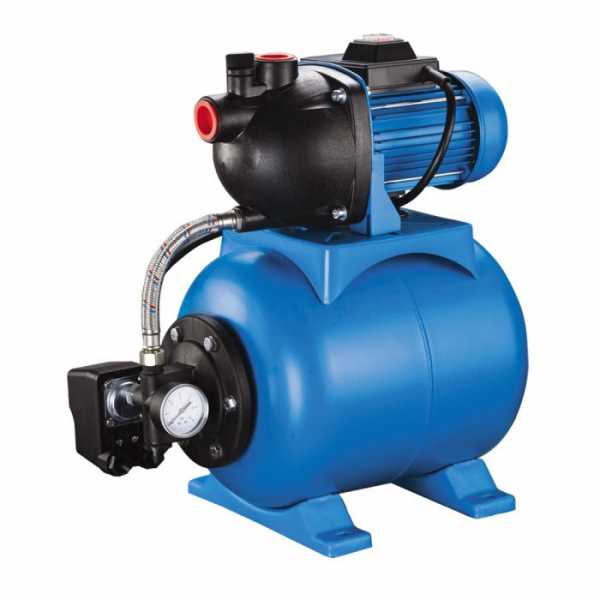

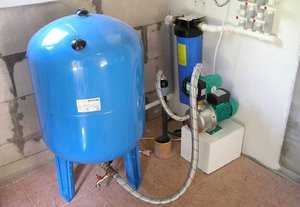

Из чего состоит насосная станция?

Обладатели собственной системы водоснабжения на территории частного дома или дачи нередко сталкиваются с различного рода неисправностями. В основном насосные станции содержат такие элементы:

• водяной насос;
• гидравлический аккумулятор;
• реле;
• манометр.

Главной задачей работы водяного насоса является забор воды из нужного источника. Популярностью среди потребителей пользуются поверхностные насосы, установленные или в специальных комнатах дома, или в приспособленных для этого кессонах. Насосу необходимо обладать достаточной мощностью для поднятия воды из скважины, перемещения к дому и поднятия до верхней водоразборной точки жилья.

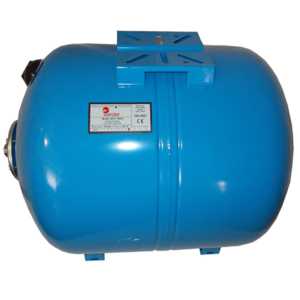

Важная составляющая — гидравлический аккумулятор (накопительный бак) вместительностью 20 литров и более. Гидроаккумулятором является металлическая емкость, задача которой — держать в трубопроводах станции постоянное давление. Удачная модель аккумулятора в форме металлического баллона с резиновой мембраной внутри. Мембрана растягивается и уходит в прежнее положение в зависимости от того, работает или нет насосная станция.

Реле включает и выключает насос, определяя необходимость его работы уровнем воды в баке. Манометр предназначен для обозначения уровня давления в системе водоснабжения. Представленная совокупность узлов и оборудования станции водоснабжения может работать как единая система, также каждый отдельный элемент может работать сам по себе. На рыночной нише представлены готовые насосные станции в виде насосного устройства, установленного на аккумуляторе давления. Единая рама содержит и устройство автоматического управления.

Основные сведения о работе насосной станции

Работа насосной станции осуществляется по такой схеме: получая электропитание из источника, всасывающий насос начинает забор воды, вода уходит в бак, наполняя его до определенного уровня, после чего реле давления останавливает всасывающее устройство. При потреблении воды человеком падает уровень жидкости в мембранном баке, реле давления дает команду реализации процесса забора воды снова.

Обычно при покупке насосной станции указан срок гарантийной эксплуатации. А что делать, когда насос не качает воду после истечения такого срока? Есть определенные подходы к выполнению работ, связанных с выходом из строя станции, позволяющие найти причину поломки, и способы провести ремонт насосной станции своими руками. Во многих случаях на это уходит не так много времени, как может показаться на первый взгляд.

Решение проблем, связанных с отсутствием воды в системе

Первый шаг — это проверка герметичности трубопроводов и наличия воды в системе. Когда воды нет, то причиной могла стать неполадка обратного клапана, находящегося между оголовком скважины и входным патрубком насосной станции. Перестает работать эта деталь в результате засорения клапана посторонними предметами. Еще рассматривается непригодность пружины, контролирующей работу этого элемента.

Засорение клапана устраняется его очисткой после снятия, а при поломке нужно произвести полную замену обратного клапана, но при этом потребуется значительная сумма. При длительном простое насосной станции возникает ситуация исчезновения воды в месте соединения скважины и насоса. Специальное заливочное отверстие устраняет проблему.

Если существует проблема сезонного понижения уровня воды, ее решением станет помещение входного контура насоса глубже в шахту скважины. При глубоком погружении входного контура увеличивается вероятность засорения, для предотвращения этого устанавливается фильтр.

Недостаточное напряжение в сети является также причиной непоступления воды при работающей системе снабжения. Определяется это тестером электропитания. Изнашивание лопастей насоса устраняется по такому плану:

• разбор насосного устройства с использованием для облегчения снятия специального средства;
• осмотр состояния крыльчатки, если необходимо — замена сломанной лопасти;
• при невозможности замены сломанной детали (все зависит от производителя) полностью меняется насос.

Слишком частое включение насоса

При частом включении насоса подача воды происходит рывками. Причина — поломка работы узла автоматики (манометра). Манометр измеряет давление. Показания этого элемента могут резко падать, тогда вода будет поступать рывками. Такое происходит, если мембрана аккумулятора давления, изменяющая свои размеры в зависимости от объема воды, пришла в негодность.

Определяется поломка нажатием на ниппель, который производит доступ к мембране. Когда из него уходит воздух, он исправен. В случае поступления воды мембрану гидроаккумулятора необходимо срочно заменить. Для смены элемента необходимо разобрать корпус аккумулятора, раскрутив болты.

Не происходит забор воды насосом

Когда обнаружилось, что насос не качает воду, одной из причин может оказаться не отрегулированное правильно в нем давление. Устранение возникшей проблемы осуществляется по схеме:

• из электросети выключается насосная станция;
• производится слив воды из водяного бака;
• измеряется давление воздуха в баке через ниппель автомобильным насосом с манометром или компрессором, его оптимальное значение — 90-95%;
• накачивается воздух в систему водоснабжения.
• заливается вода в станцию;
• присоединяется к сети с контролем давления.

Воздух в системе водоснабжения накачивается следующим образом. Изымается крышка с реле давления путем снятия пластикового винта и сменой силы затяжки имеющихся пружин узла. Поворотом одной гайки происходит включение нижнего значения насоса. Вращение по часовой стрелке способствует увеличению давления, а поворот против часовой стрелки способствует тому, что давление падает.

Поворот другой гайки регулирует диапазон давления между нижней и верхней границами значений. Границы диапазона изменяются поворотом элемента по часовой стрелке для расширения, против — для его уменьшения. После проделанных шагов насосная станция включается в электросеть, и проверяется ее работоспособность.

Другие распространенные неисправности

Есть еще несколько видов поломки насосной станции. Например, происходит постоянная закачка воды, случается, когда перестает работать реле регулировки вследствие износа. Для устранения неисправности необходимо зажать растянутые пружины реле и, если необходимо, почистить его от засорения.

Когда насос не качает воду из скважины, первым делом надо проверить, есть ли электричество в цепи. Если все в порядке, причиной неисправности может быть обмотка электрического двигателя. При пробоях обмотки мотор не работает, и чувствуется запах горения изоляции. Ликвидация проблемы состоит в полной замене двигателя.

Еще один случай неисправности системы — это издание звука без вращения насосного устройства. Виновником бывает длительный простой. Колеса ротора «застывают» на внутренней поверхности станции. Для начала разрабатывается вал насоса путем проворачивания его руками, при необходимости чистится от мусора крыльчатка.

Поскольку корпус насоса имеет еще диффузор с соединенной направляющей, то гидрофор останавливается и при его неисправности. Решение — заменить диффузоры для насосных станций с последующим сбором насоса в обратном порядке.

Случается этот сбой, когда перестает работать конденсатор клеммной коробки. Тестером электрики определяется неисправность, случающаяся часто в двигателях, работающих по трехфазной схеме. Когда конденсатор замыкает, он плавится или темнеет, выход один — замена детали. Главное — убедиться в надежном скреплении проводов, иначе конденсатор будет нерабочим.

Практически все поломки станций насосного оборудования устраняются, и ремонт насосной станции своими руками — не миф.

Для снижения вероятности возникновения неисправностей в работе насосной станции специалистами настоятельно рекомендуется выполнять предусмотренное обслуживание и профилактический осмотр систем водоснабжения.

Сам процесс установки и самостоятельное обслуживание насосных станций требуют много времени, значительного начального вложения денежных средств, но зато они окупаются отсутствием платы за потребляемую воду.

Смотрите также

• 23.08.2016 Расчет количества секций радиаторов отопления с обычным калькулятором
• 07.09.2016 Какой газовый котел лучше — настенный или напольный?
• 30.08.2016 В чем заключается принцип работы конвектора?

Источники: http://vodakanazer.ru/nasosy-i-nasosnoe-oborudovanie/nasosnye-stancii/remont-nasosnyx-stancij.html, http://delai-remont.com/vodosnabzhenie/regulirovka-rele-davleniya-dlya-nasosa.html, http://pikucha.ru/vodosnabzhenie/nasosnoe-oborudovanie/remont-nasosnoj-stancii-svoimi-rukami.html

santex1.ru

Не срабатывает реле давления насосной станции

Как производить регулировку реле давления насосной станции

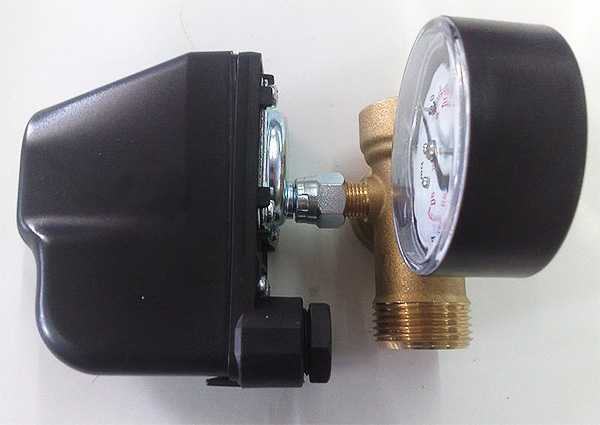

Реле давления является одним из ключевых элементов управления насосной станции, который обеспечивает автоматическое включение и отключение, и управляет подачей воды в емкость согласно предустановленным настройкам. Каких-либо рекомендаций касаемо предельных значений для верхнего и нижнего давления нет. Зачастую производители поставляют свои изделия настроенными под определенные параметры. Чаще всего это 1,8 бар для включения и примерно 3 бар на выключение. Но в ходе эксплуатации нередко требуется дополнительная настройка, а потому каждый пользователь вынужден самостоятельно производить регулировку реле давления насосной станции согласно данных, указанных в инструкции.

Конструкция и принцип работы реле давления

Реле являет собой небольшой блок с пружинами максимального и минимального давления. Его регулировка производится посредством все тех же пружин, которые реагируют на изменения силы давления. Достигнув минимальных показателей, пружина ослабевает, а при максимальных – сжимается еще сильнее. Таким образом, она вызывает размыкание контактов реле, и соответственно включает и выключает насосную станцию.

При наличии воды в водопроводе, реле позволяет создать постоянное давление в системе и требуемый напор. Благодаря правильной настройке обеспечивается автоматическая работа насоса, что позволяет существенно продлить срок его эксплуатации.

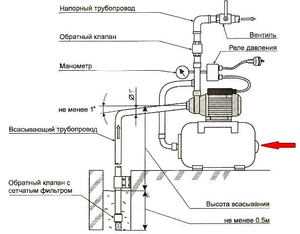

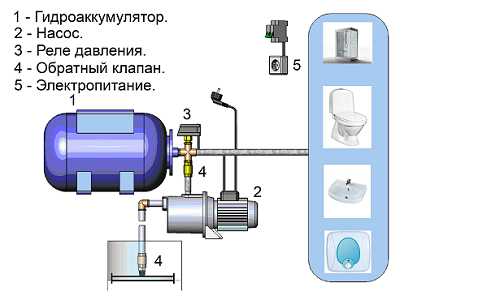

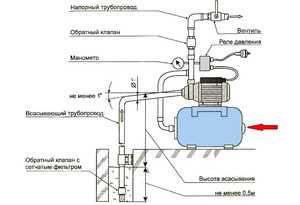

Но прежде чем переходить к настройке, давайте пройдемся по устройству и принципу работы насосной станции.

Она включается в себя следующие компоненты:

• электрический насос, который производит забор воды из внешнего источника. Он может быть погружным, постоянно находящимся под водой или наружным;
• обратный клапан, препятствующий уходу воды;
• реле давления;
• бак для накопления воды;
• система обвязки, которая состоит из различных вспомогательных компонентов вроде фильтров, труб и т.д.

Что же касается принципа работы, то сложного в этом устройстве ничего нет. Внутри резервуара или бака находится баллон в форме груши, выполненный из модифицированной пищевой резины, а между ней и стенками емкости закачан воздух. Насос заполняет «грушу» водой, из-за чего она расширяется и сжимает внешнюю воздушную прослойку, которая начинает давить на стенку. С помощью регулировки реле, владелец насосной станции может сам установить предел наполнения резервуара и момент ее отключения. Все это контролируется посредством манометра.

Чтобы вода не ушла обратно в колодец или в систему, в насосе предусмотрен подпружиненный клапан. Достаточно лишь открыть и вода, которая собралась в «груше», пойдет по системе. Давление будет опускаться по мере расходования воды и после того, как оно упадет ниже установленного в реле порога, насосная станция автоматически включится и наполнит резервуар водой.

Реле подключается между выходом из резервуара и обратным клапаном на трубопроводе. Все разветвители в целях экономии обычно собираются из отдельных компонентов, но на деле легче купить пятиходовой штуцер, где предусмотрены резьбы под все детали, в числе которых и манометр. При этом крайне важно не перепутать местами входы для обратного клапана и штуцера, поскольку настройка насоса будет невозможной в этом случае. Но использование стандартных запчастей позволяет свести такие ошибки к минимуму.

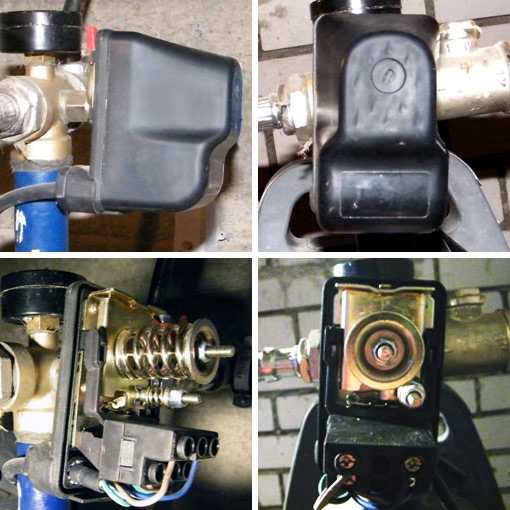

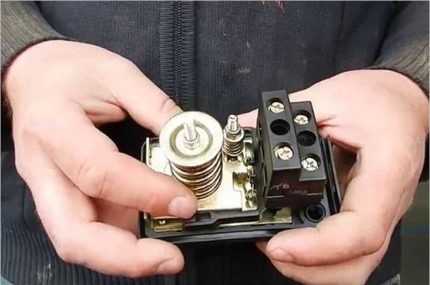

Как устроено реле?

Для насосных станций, предназначенных для домашнего использования зачастую используется реле давления РМ-5 или его аналоги. Стоит учитывать, что устройство может быть изменено, а потому приведенные в данной статье описание будет лишь примерным и при возникновении проблем, вам придется искать их причину либо в прилагаемой инструкции, либо в информации на просторах Всемирной паутины.

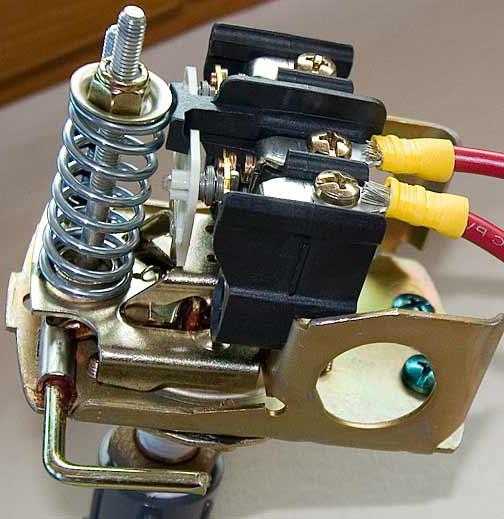

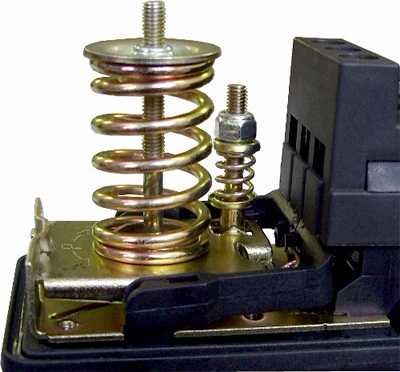

Каждое реле модели РМ-5 имеет металлическую подвижную пластину. С противоположных сторон на нее оказывают давление две пружины. Кроме этого, на нее давит еще и наполненная водой «груша». Вращая прижимную гайку на соответствующей пружине, можно уменьшить или увеличить пределы срабатывания. Пружины не дают воде сместить пружину, то есть механизм реле устроен таким образом, что когда происходит смещение, замыкаются группы электрических контактов.

Но чтобы проще было понять, давайте распишем подробный алгоритм работы:

• насосная станция закачивает воду в резервуар. Двигатель включается благодаря замыканию контактов в реле;
• количество воды в баке увеличивается и при достижении определенного значения верхнего давления, срабатывает механизм и разрывается электроцепь, после чего насос выключается. Утечке воды препятствует обратный клапан;
• по мере расходования воды «груша» опустошается, в системе падает давление и реле снова включается, замыкая контакты.

Настройка реле давления

Если вас не устраивают заводские предустановки реле давления, то в таком случае вы сможете произвести его настройку самостоятельно. Все что потребуется для этого – отвертка и ключ для регулировки гаек.

Стоит понимать, что настройка реле очень важный и ответственный процесс, поскольку от него зависит насколько правильно будут выставлены предельные уровни срабатывания, насколько удобно будет эксплуатировать насосную станцию и сроки безаварийной работы как ее самой, так и отдельных компонентов.

Первым делом необходимо будет проверить давление в баке-резервуаре. Чаще всего он идет с завода, с уровнем включения в 1,5 бар, а отключения – 2,5 бар. Проверять давление нужно, когда бак пустой, а насосная станция отключена от сети. Для проверки следует использовать автомобильный механический манометр, поскольку его корпус выполнен из металла, а потому точность показания будет более достоверной, чего не скажешь об электрических или пластиковых. Дело в том, что на их показаниях может серьезно отразиться температура воздуха в помещении или уровень заряда аккумулятора. Также рекомендуется, чтобы предел шкалы манометра был как можно меньшим, поскольку на шкале в 50 атмосфер будет сложно измерить 1 атмосферу.

Чтобы проверить давление в резервуаре, следует открыть колпачок, который закрывает золотник и подсоединить манометр. В дальнейшем эту процедуру стоит проводить хотя бы раз в месяц. Воды в баке в этот момент быть не должно, а насосную станцию следует отключить из сети 220В.

Выбрав требуемый режим работы, следует зафиксировать ее, удалив лишний воздух или, наоборот, дополнительно закачав. Следует не забывать, что давление ни в коем случае нельзя уменьшать до значения меньше одной атмосферы и, соответственно, перекачивать. Если в баке мало воздуха, то резиновая «груша» с водой будет касаться стенок бака, а большое количество не позволит закачать много воды, поскольку существенный объем бака забирает воздух.

Как правильно настроить уровни давления включения и отключения насоса?

Как уже выше было сказано, насосные станции, поставляемые в готовом для эксплуатации виде, имеют уже настроенное реле согласно наиболее оптимальным параметрам. Но, если она будет собираться из отдельных элементов на месте, то регулировать реле нужно в обязательном порядке, поскольку необходимо обеспечить нормальную взаимосвязь между объемом резервуара и мощностью насоса. Также возникает потребность изменить исходную настройку. Потому в этих случаях порядок действий должен быть следующим:

• завершив регулировки давления в баке, следует включить насосную станцию, чтобы закачалась вода. Он отключится после того, как будет достигнуто предельное значение. Каждое устройство имеет свое предельное давление и максимально допустимый напор, которые нельзя превышать. Это можно определить прекращением его роста. Тогда насос следует выключать вручную. Если максимальное значение не совпадает с приведенным в инструкции к реле уровнем, следует провести настройку, вращая малую гайку;
• таким же образом измеряется и нижнее давление. Нужно слить воду из бака и наблюдать за показаниями манометра. Давление будет постепенно падать и когда оно достигнет нижнего предела, насос включится. Чтобы отрегулировать его, необходимо подкрутить большую гайку. Показатель нижнего давления должен быть где-то на 10% больше давления в баке. В противном случае резиновая мембрана может быстро прийти в негодность.

Обычно насос выбирается с такими параметрами, которые не позволяют накачивать бак до крайнего предела. А давление, которое должно его отключать, устанавливается на пару атмосфер больше порога включения.

Также разрешена установка предельных уровней давления, отличающихся от рекомендуемых производителем реле значений, что позволяет создать свой собственный вариант режима эксплуатации насосной станции. Регулируя давление малой гайкой, стоит учитывать, что начальной точкой отсчета должен быть нижний уровень, заданный большой гайкой. Резиновые шланги и прочая сантехника рассчитаны на давление, не выше рекомендуемого производителем, что следует учесть при монтаже. Кроме этого, чрезмерно сильный напор воды нередко оказывается ненужным и вызывает дискомфорт.

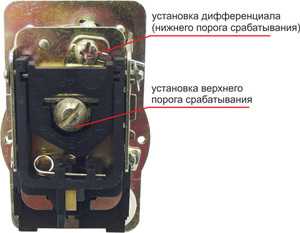

Регулировка реле давления

Теперь давайте поговорим непосредственно о регулировке реле. Процесс ее сложным назвать нельзя, но к некоторым моментам придется приловчиться. В нашем примере необходимо установить верхний порог в 3 атмосферы, а нижний – 1,7 атмосфер. Регулируется это так:

• необходимо включить насос и закачать воду до значения 3 атмосферы;
• выключить насосную станцию;
• снять крышку реле и медленно крутить малую гайку, пока реле не запустится. Если вращать ее по часовой стрелке – давление увеличивает, если против – уменьшается;
• открыть кран и слить воду, пока на манометре не покажется значение 1,7 атмосфер;
• закрывайте кран;
• снимите крышку реле и также медленно прокручивайте большую гайку, пока не сработают контакты.

Таким образом, если задать высокое давление для отключения и низкое для включения, в резервуар будет наполняться большим количеством воды, что позволит реже использовать насос. Небольшие неудобства могут появиться, если наблюдается большой перепад давлений, в случаях, когда емкость полная или почти пустая. В остальном же, когда диапазон давлений небольшой, насос придется чаще использовать. Но зато вода будет поступать в систему равномерно и тем самым будет обеспечен стабильный и комфортный напор.

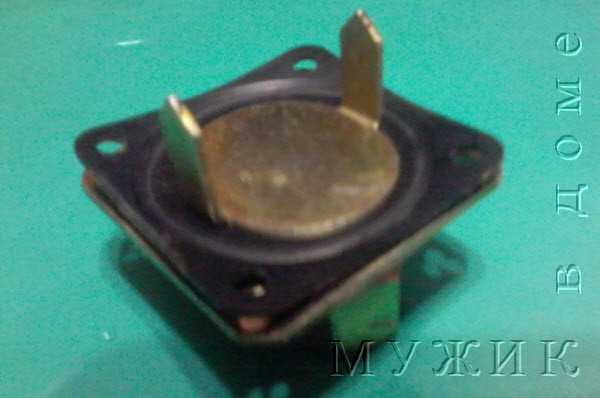

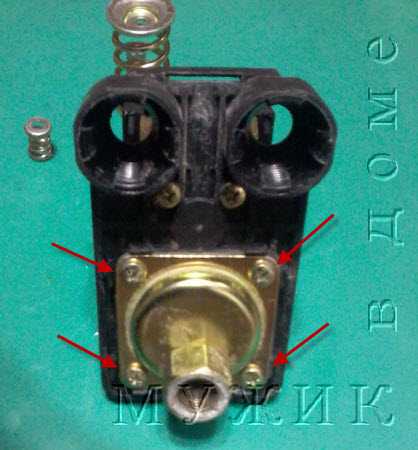

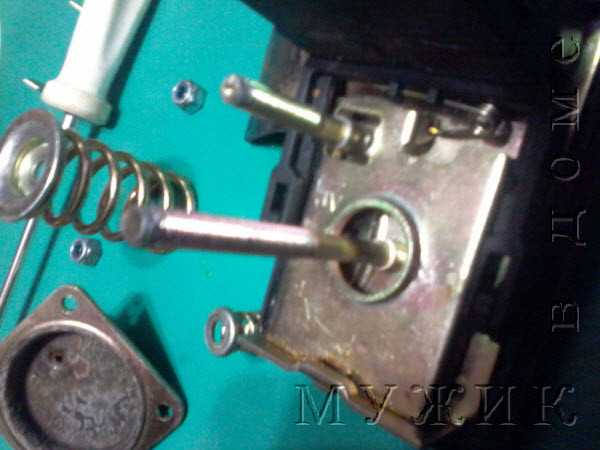

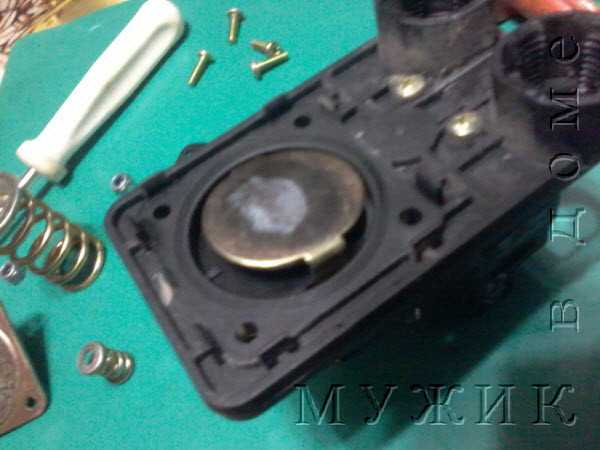

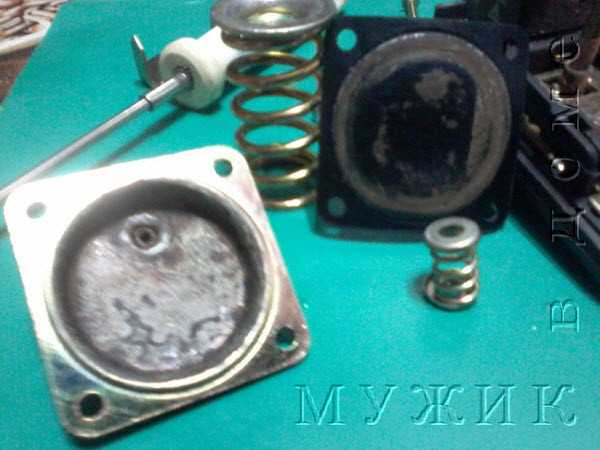

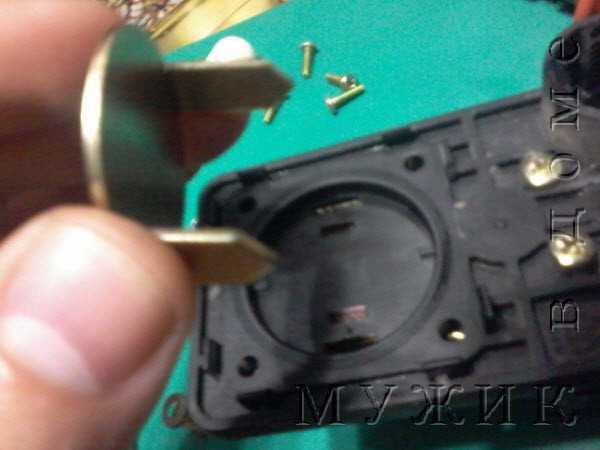

Ремонтировать реле насосной станции возможно, однако учитывайте, что это лишь временная мера. Поскольку данный элемент защищает сам насос от перегрузок, а мембрану внутри бака от повреждений. С учетом этого, лучше будет сразу приобрести новое реле. Потому единственным исключением будет лишь текущее обслуживание, а именно смазка трущихся деталей для снижения сопротивления и максимально точного срабатывания.

Николаев Олег Петрович

Реле давления насосной станции: регулировка, настройка

Все большее число людей выбирают жизнь в пригородных коттеджах, деревенских домах и новых поселениях. Доказано, что городской ритм изматывает даже самого крепкого человека, что непосредственно сказывается на эффективности его работы и даже отношениях с близкими. Это понимают даже в правительстве, продвигая программу «Одноэтажная Россия». Но это все теория. На практике получается, что простой человек, решивший обустраивать постоянное или временное жилье вне границ города, сталкивается с рядом нюансов, которые необходимо учитывать. Так, проживая в городе, вовсе не обязательно понимать, что такое реле давления насосной станции. В сельской же местности, где, как правило, отсутствует централизованный водопровод, без таких знаний обойтись сложно.

Где взять воду в коттедже

Далеко не все загородные дома находятся в зоне действия линий централизованного водоснабжения. Даже наоборот – «везунчиков», которым достаточно завести в помещение трубу от основной ветки с водой и пользоваться благами, значительно меньше, чем остальных. Но решение есть. Причем их несколько. Выбор же, как это часто бывает, определяется конечной стоимостью монтажа и последующей эксплуатации системы автономного водоснабжения.

Наиболее известны три варианта решения проблемы:

– При помощи вместительной емкости на территории хозяйства, в которую периодически нужно откуда-то подвозить/подводить воду для наполнения. По сути, это компактный аналог водонапорной башни. Сама бочка устанавливается на высоте, благодаря чему вода из нее вытекает самотеком, стоит лишь открыть кран. Недостатков у такого решения больше, чем преимуществ.

– Классическим способом – с помощью колодца и ведра (иногда с коромыслом). Надежность составляет 100%, однако об удобстве говорить не приходится. Стоит ли напоминать о том, что для наполнения небольшой ванны потребуется 14 ходок к колодцу с ведром?

– Смонтировав насосную станцию, которая в автоматическом режиме осуществляет забор воды из скважины или колодца и выдает ее на потребителя при необходимости. Это дает возможность в отношении водоснабжения организовать привычный городской быт в деревенском доме. В данной статье мы рассмотрим именно этот случай. Также поясним, что такое реле давления насосной станции и укажем на его роль в обеспечении работы домашнего водопровода.

Индивидуальное водоснабжение

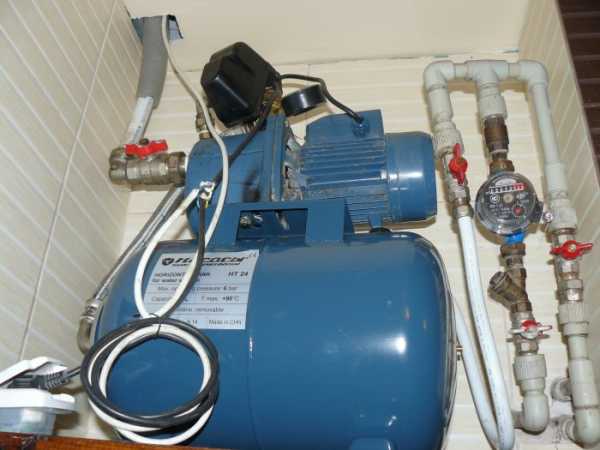

Насосная станция представляет собой устройство, предназначенное для закачки воды из внешнего источника и создания и поддержки желаемого давления в домашней водоразборной системе. Конструктивно она представляет собой набор определенным образом соединенных между собой компонентов, каждый из которых выполняет свою функцию. К примеру, реле давления насосной станции контролирует величину напора, по сути, полностью управляя работой всей системы. Кроме того, при сбоях в работе этого элемента или неправильной его настройке может выйти из строя накопительный мембранный бак, а это существенные затраты на восстановление.

Из чего состоит насосная станция

Данное устройство включает в себя:

– Электрический насос, закачивающий воду из внешнего источника. В зависимости от способа реализации схемы он может быть погружным, постоянно находящимся под водой, а также внешним, поверхностным.

– Обратный клапан, препятствующий уходу воды самотеком.

– Реле давления насосной станции, регулирующее напор путем включения/отключения насоса.

– Бак-гидроаккумулятор, накапливающий и выдающий воду.

– Систему обвязки, состоящую из вспомогательных элементов (трубы, пятиходовой штуцер, фильтр).

Принцип работы

Прежде чем мы поясним, как выполняется настройка реле давления насосной станции, стоит хотя бы в общих чертах рассказать о работе системы индивидуального домашнего водоснабжения. Внутри гидроаккумулятора находится емкость в виде груши из модифицированной пищевой резины, а между ней и стенками бака закачан воздух. Насос нагнетает воду в «грушу», она расширяется и сжимает внешнюю воздушную прослойку, которая начинает оказывать давление на стенки. Регулировка реле давления насосной станции дает возможность владельцу системы самому установить предел наполнения емкости и, как следствие, момент отключения насоса, контролируя величину по манометру.

Обратно в колодец вода не уйдет, так как этому препятствует подпружиненный клапан. Стоит открыть кран в любой точке водозабора – и вода устремится из груши по системе, а начальный напор будет равным выставленному значению. По мере расходования воды давление будет падать, а по достижении нижнего порога, выставленного в реле, произойдет включение насоса, и цикл повторится.

Правильный монтаж

Как мы уже указывали, важнейший элемент такой системы водоснабжения – реле давления насосной станции. Подключение его выполняется между выходом из гидроаккумулятора и обратным клапаном на трубопроводе. Хотя в целях экономии все разветвители могут быть собраны самостоятельно из единичных компонентов, мы рекомендуем приобрести пятиходовой штуцер, в котором предусмотрены резьбы под все основные детали, включая манометр. Важно не перепутать порядок расположения обратного клапана и штуцера, иначе регулировка реле давления насосной станции будет невозможна. При использовании стандартных комплектующих такая ошибка сведена к минимуму.

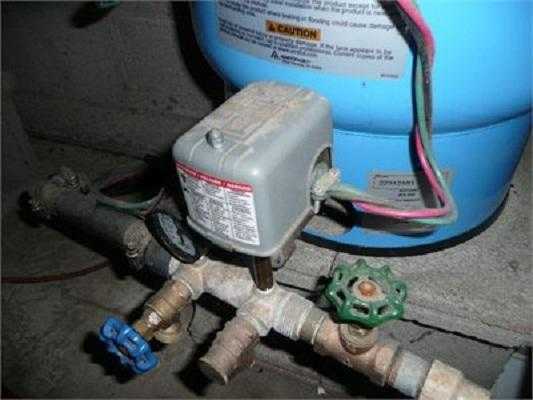

Устройство реле давления насосной станции

В конструкции станций для индивидуального водоснабжения в качестве регулятора пределов давления применяется РМ-5 или его зарубежный аналог, полностью совместимый по выводам. Однако возможны изменения во внутреннем устройстве и, как следствие, неисправности реле давления насосной станции также различны, хотя могут быть собраны в группы по сходству.

Внутри каждой модели (РД5 или РМ5) находится металлическая подвижная пластина (площадка), на которую с противоположных сторон оказывают давление две пружины. Также на нее опосредовано давит накачанная в грушу вода. Вращая прижимную гайку соответствующего пружинного блока, можно увеличить или уменьшить пределы срабатывания. Пружины словно «помогают» (или мешают) давлению воды сместить пластину. Механизм выполнен таким образом, что при смещении площадки замыкаются или размыкаются несколько групп электрических контактов.

То есть сама схема работает следующим образом:

– Насос накачивает воду в гидроаккумулятор. Электропитание на двигатель подается через замкнутые контакты в реле давления.

– Напор воды в баке растет, при достижении определенного значения, установленного пружинами верхнего предела в РД-5, происходит срабатывание механизма и разрыв электроцепи – насос выключается. Обратно в колодец жидкость не уходит благодаря клапану.

– По мере водоразбора груша опустошается, давление в системе падает и в реле срабатывает пружина нижнего предела, замыкая контакты на насос. Цикл повторяется.

Настраиваем реле РМ-5

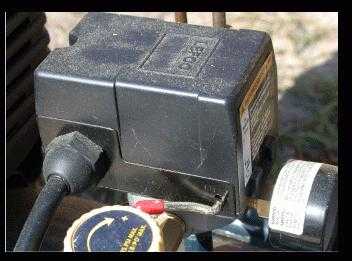

Внешне это небольшая пластмассовая коробочка, с нижней стороны которой есть металлическая основа с размещенной там накидной гайкой, система которой схожа с «американкой». С ее помощью устройство прикручивается к выводу пятиходового штуцера. Настройка реле давления насосной станции заключается в подкручивании двух гаек. Более крупная находится поверх металлической пластины и обозначена буквой «Р». Она отвечает за верхнее значение давления, при котором происходит размыкание контактов и отключение электродвигателя насоса. Меньшая гайка обозначается как «ΔР» и косвенно указывает на нижнее значение, по достижении которого электрическая схема включается. Выполняя настройку, очень важно понимать, что «дельта Р», в отличие от «Р», не выставляет нижнюю границу, а регулирует разницу между давлениями отключения и включения.

Регулируем верхний предел, при котором насос отключается

Обязательным условием правильной настройки является проверка давления воздуха в баке гидроаккумулятора. Обычно оно составляет около 1.5 Атмосфер. Чем оно выше, тем меньше воды накопит емкость, но тогда будет больше среднее значение напора. Представим, что при полностью опустошенной емкости там 1 Атм. Это допустимо. Если меньше, то нужно воспользоваться насосом.

После этого следует подать электропитание на цепи (подразумевается, что все собрано, а краны водоразбора закрыты) – насос включится, начнется накачка воды в емкость. Далее нужно следить за движением стрелки на манометре. При достижении какого-то значения реле сработает и двигатель отключится. После этого, вращая немного гайку Р, можно уменьшить или увеличить границу отключения. Стрелки рядом с обозначением на пластине указывают направление (+ или -). Слишком усердствовать не следует, так как каждая модель гидроаккумулятора рассчитана на свой допустимый объем воды, превышать который не следует. Давление воздуха, предварительно измеренное, позволяет просчитать объем накопленной жидкости: если отключение произошло при 4 Атм, а в воздушной прослойке 1 Атм, то набрано в бак 3 Атм (около 30 литров). Разумеется, полной отдачи не происходит, поэтому владельцу доступно меньше.

Регулируем нижний предел

После отключения схемы по верхнему пределу открывают кран и следят за манометром. Значение, при котором происходит включение насоса, как раз и является нижней границей. Если она велика, то, вращая гайку «ΔР», можно его повысить или понизить. В любом случае оставшееся давление не должно быть ниже 0,9 Атм.

Несколько нюансов

Важное правило, позволяющее продлить время эксплуатации резиновой емкости, гласит: давление в воздушной прослойке не должно превышать более чем на 10% нижнюю границу включения насоса. В противном случае удастся получить больше воды и уменьшить частоту запуска двигателя, однако груша будет прогибаться в разных направлениях, снижая свой ресурс.

Если при регулировке верхнего значения насос не отключается, а стрелка манометра замирает на какой-то цифре, то это означает, что недостаточно мощности насоса для закачки до выставленных пределов. Нужно прервать электропитание и, немного уменьшив «Р», повторить проверку, предварительно разобрав накопленную воду.

Ремонт реле давления насосной станции хотя и возможен, но это лишь временное средство. Так как данный элемент фактически защищает насос от перегрузки, а грушу от повреждения, то лучше приобрести новое реле. Исключение составляет лишь текущее обслуживание, при котором внутренние трущиеся детали смазываются для уменьшения сопротивления и более точного срабатывания.

Чарли Гард умер за неделю до своего первого дня рождения Чарли Гард, неизлечимо больной младенец, о котором говорит весь мир, умер 28 июля, за неделю до своего первого дня рождения.

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека. Поэтому при первой встрече обратите внимание на нос незнаком.

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

Топ-10 разорившихся звезд Оказывается, иногда даже самая громкая слава заканчивается провалом, как в случае с этими знаменитостями.

Почему некоторые дети рождаются с “поцелуем ангела”? Ангелы, как всем нам известно, относятся доброжелательно к людям и их здоровью. Если у вашего ребенка есть так называемый поцелуй ангела, то вам нечег.

Реле Давления не отключает насос

Друзья, подскажите пожалуйста! Понимаю, что что-то собрал не так.
Собираю что-то подобное второй раз в жизни.

У меня насос Водомет 40/50 в колодце (4 кольца), с обратным клапаном и труба пнвд в дом 20 метров.

Далее пнвд приходит в дом и тут я собрал такую конструкцию (см. вложение).

В доме гидроаккумулятор 50

Все собрал вроде как по инструкции и почти все работает. НО реле не отключает насос

Спустил воздух в ГА при отсутствии давления до 1,5 атм.
Купил новое реле включаю питание.
Думал все будет работать без настроек реле по заводским настройкам.
Но насос качает до 5 атм и не выключает насос. Создает очень большое давление 5 атм, которое мне даже не нужно (посудомойка уже ругается что высокое давление) и все равно реле так и не выключает насос.
Выше 5-5,3 атм не поднимается, но и насос не отключает реле, так и работает похоже (нет щелчка и слышу что гудит).

Реле должно отключать насос где-то на 3-4 атм ?

Почитал принцип как его настраивать реле и начал крутить туда сюда гайки -тоже не помогло.
Подумал что реле бракованное, снял старое реле с насосной станции и поставил его – тоже самое.
В этот момент понял, что что-то не правильно собрал

Почитал форум, пишут про обратный клапан и слабый насос могут быть причиной не срабатывания реле. Но я так понимаю, что это не мой случай так как 1) если у меня набирает 5 атм и при отключении насоса (вынув вилку из сети) честно их держит – значит напор создает насос достаточный 2) некуда не уходит вода и давление, то с обратным клапаном все в порядке?
Или все равно проверять?

Или же я просто изначально все не так собрал и по фото понятно?

Почему не срабатывает реле и не отключает насос ?
Мне бы хоть оно на каком-нибудь давлении отключалось (2,3,4,5 атм), я бы уже подстроил нужные пределы. Но оно не щелкает ни при каком давлении

Целый день вчера все это крутил вертел. Замучился. Буду ОЧЕНЬ благодарен любым советам! Спасибо больше!

Источники: http://stoki.guru/nasosy/nasosnye-stancii/kak-proizvodit-regulirovku-rele-davleniya-nasosnoy-stancii.html, http://fb.ru/article/174535/rele-davleniya-nasosnoy-stantsii-regulirovka-nastroyka, http://www.mastergrad.com/forums/t237257-rele-davleniya-ne-otklyuchaet-nasos/

santex1.ru

Настройка и ремонт реле давления насосной станции

Насосная станция в определенных ситуациях может давать нарушения и сбои в работе. В результате этого минимизируется напор воды или нарушается работа конструкции в указанном диапазоне необходимого давления. Причиной выхода прибора из строя обычно становится неисправное реле давления или неправильно выставленные настройки.

Диагностика неполадок реле

Процесс автоматизации станции происходит благодаря работе реле давления. Именно этот элемент осуществляет управление режимом включения и выключения электронасоса. С его помощью осуществляется стабильный уровень напора в водопроводных путях. На начальном этапе рекомендуется проверить показатели уровня давления, при которых происходит работа режимов станции. Все производители насосных станций придерживаются одинаковых стандартных установок:

• 1,5 – 1,8 атм. необходимо для включения электронасоса;
• 2,5 – 3 атм. обеспечивают режим отключения прибора.

Распространенное ошибочное действие – попытка регулирования сразу всех параметров давления. Специалисты настоятельно рекомендуют проверять показатели влияния сжатых воздушных масс в емкости гидроаккумулятора.

Перед началом работы необходимо обесточить насосную электростанцию, открыть крышку из пластика, расположенную на торцевой стороне бака. Рекомендуется замерить давление при помощи манометра на автомобильном насосе. При полученных показателях менее полутора атмосфер, нужно последующее повышение режима давления при помощи насоса для автомобиля. В дальнейшем проверку рекомендуется осуществлять регулярно.

Для полноценного процесса функционирования мембраны аккумулятора и длительного периода его эксплуатации необходимо соблюдение постоянного режима равномерного давления воздушных масс в баке.

После успешного поднятия показателей давления, станция начнет функционировать в обычном режиме. Если этого не произошло, рекомендуется начать подробную регуляцию настроек и режимов реле.

Крайний показатель порога выключения насосного аппарата не должен превышать уровня давления заданных параметров. Иначе это будет обеспечивать непрерывную работу электронасоса и невозможность создания нужного давления.

Установка и регуляция настроек реле

Процесс коррекции настроек универсален для всех моделей бытовых насосных электростанций.

Осуществление корректировки происходит в рабочем состоянии оборудования. В начале необходимо подключить систему к сети и ожидать поднятия уровня давления в трубопроводных путях. При последующем отключении электрического прибора рекомендуется выполнить ряд манипуляций:

• Открываем крышку реле и уменьшаем степень прижимания меньшей пружины путем ослабления гайки.
• Поворачивая гайку большей пружины, осуществляем процесс настройки показателей уровня нижнего давления. Это позволит впоследствии осуществить включение насоса.
• На следующем этапе специалисты рекомендуют открыть кран и слить жидкость. В процессе этого необходимо засечь показатель давления, при котором насос включился в работу. Если значение показателя оказалось неудовлетворительным, нужно повторить процедуру корректировки и настройки.
• Устанавливаем нужные показатели режима выключения электронасоса. Для осуществления этого действия нужно произвести запуск системы и дождаться момента срабатывания реле. При получении неудовлетворительных результатов, осуществляют настройку посредством поворачивания гайки малой пружины до получения желаемого результата.

Если все вышеописанные манипуляции не помогли наладить работу реле — оно вышло из строя. В этом случае необходим профессиональный ремонт или полная замена элемента.

belamos.net

Реле давления насосной станции, принцип работы и его самостоятельная настройка

Реле давления — небольшой, однако необходимый узел большой и малой насосной станции. И если все другие ее компоненты нужно просто правильно подсоединить, то реле понадобится ещё и дополнительно устанавливать, так как непосредственно этот узел контролирует положение гидробака, а кроме того, включает и выключает спецоборудование при потребности.

Правильно сделанная настройка реле для насоса — гарантия комфорта и продолжительной работы оснащения.

Особенности и принцип работы реле

Многочисленные типы реле устроены приблизительно одинаково. Внутри пластмассового корпуса располагается металлическое основание, в котором зафиксированы компоненты:

• мембрана;
• поршень;
• железная платформа;
• узел электроконтактов.

Сверху под пластмассовой крышкой размещены 2 пружины — большая и малая. Если на мембрану есть влияние, она подталкивает поршень.

Он, в свою очередь, увеличивает платформу, что влияет на большую пружину, сдавливая её. Большая пружина противится данному давлению, сдерживая перемещение поршня.

Небольшого расстояния, которое делит большую и малую регулирующие пружины, довольно для того, чтобы корректировать работу целого комплекса устройств. Платформа под нажимом, с мембраны, со временем поднимается до тех пор, пока её края не достигнут малой пружины. Влияние на платформу в этот период возрастает, в итоге ее положение меняется.

Приспособления для регулировки давления

Переключатель контактов меняет порядок работы насоса, и он отключается. Для переключения контактов существует особый шарнир с пружинкой. Если платформа проходит уровень, в котором располагается этот шарнир, электрические контакты меняют состояние, размыкая цепь.

В этот период происходит выключение насоса. После этого вода перестает поступать, и влияние, оказываемое на мембрану, уменьшается по грани расходования воды из гидроаккумулятора. В соответствии с этим платформа плавно снижается. Если её состояние оказывается ниже, чем шарнир электроконтактов, они поднимаются, вновь включая питание.

Насос накачивает воду в гидробак, мембрана реле давит на данную платформу, она поднимается, достигает большей пружины и т. д. Оборот возобновляется и выполняется в автоматическом порядке. С поддержкой большой пружины задаётся коэффициент, при котором агрегат следует включить, а малая определяет не наибольшее значение возможного давления в системе, а разность между данными двумя признаками. Это важный момент, который понадобится при исследовании режима операций при настройке реле своего насоса.

Важность настройки

Безусловно, самостоятельно либо с поддержкой профессионала, но устанавливать реле давления потребуется абсолютно всем, кто собрал собственную насосную станцию с отдельных компонентов. Существует мнение, что насосные станции, приобретённые в собранном варианте, оборудованы уже настроенным и приготовленным к работе реле. На практике это не всегда так.

Каждая водопроводная концепция содержит персональные характеристики. Безусловно, и необходимости жильцов здания могут быть различными. Непрерывный напор в системе для здания, в котором существует лишь душевая кабинка, кухонная раковина и ванна, значительно отличаются от нужд обширного загородного дома с джакузи и гидромассажем. Фабричные установки отвечают настоящему положению дел не всегда.

Помимо настройки реле, при установке станции необходимо также время от времени контролировать и вносить поправки в его работу. Эту же процедуру понадобится сделать ещё раз, в случае если какая-то часть станции вышла из строя, была отремонтирована или заменена. Процедура регулирования оснащения почти не различается от процедуры его настройки.

Показатели работы

При исполнении настройки реле используются определённые характерные названия. Профессионалу они хорошо понятны, а вот человека без опыта могут привести в смятение. Правильнее сразу же понять их суть, для того чтобы не запутаться в период исполнения работ.

Вот главные определения давления:

• включение;
• отключение;
• перепад.

Давление выключения, как правило, обозначают как «Рвыкл». В некоторых случаях этот коэффициент именуют также верхним давлением. Этот коэффициент, как видно из названия, показывает на давление, при котором станция начинает либо восстанавливает работу, и в бак начинает закачиваться вода. Как правило, изготовитель по умолчанию экспонирует нижнее давление в 1,5 бар.

Показатель включения также именуют нижним давлением и означают как «Рвкл». Это второй коэффициент, в реле, поступившем с завода, как правило, выставлено 3 бара либо несколько меньше.

Перепад рассчитывается как разница между нижним и верхним числом. В обычной модификации реле давления до настройки этот коэффициент, как правило, составляет приблизительно 1,5 бар.

Максимальное, а вернее, предельно возможное значение показателя выключения даёт возможность сформировать представление о наибольшем давлении в системе. Преобладание этого признака может причинить значительный ущерб водопроводу и оснащению. Как правило, этот коэффициент составляет приблизительно 5 бар либо несколько меньше.

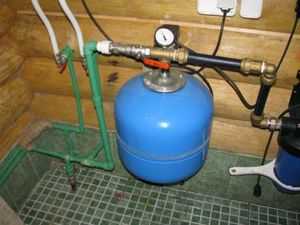

Давление в гидробаке

Понимание того, как организован гидробак, несомненно, поможет лучше справиться с независимой настройкой управляющего оснащения.

Различают 2 вида гидробаков:

• с резиновой вставкой;
• с резиновой мембраной.

Этот компонент делит ёмкость на 2 несообщающиеся части, в одной из которых располагается вода, а в иной — воздух.

В каждом случае функционируют они приблизительно в одинаковой мере. В резервуар поступает вода, а вставка давит на неё, для того чтобы гарантировать передвижение воды по водопроводу. Поэтому в гидробаке постоянно присутствует конкретное давление, которое значительно меняется в зависимости от воды и воздуха в самом баке.

На корпусе бака, как правило, существует автомобильный ниппель. Посредством его возможно закачать в гидробак воздух или стравить его, чтобы настроить рабочие показатели в ёмкости. При исполнении подсоединения реле давления к насосу рекомендовано определить текущее число в гидробаке. Изготовитель по умолчанию экспонирует коэффициент в 1,5 бар. Однако часть воздуха, как правило, уходит, и показатель будет несколько ниже.

Чтобы определить давление в гидробаке, применяют обыкновенный автоманометр. Рекомендовано подобрать модель со шкалой, в которой проставлен наиболее малый шаг градации. Такого рода устройство даст возможность осуществить наиболее верные измерения. Не имеет смысла мерить давление, если отсутствует возможность учитывать одну десятую часть бара.

В этом отношении имеет значение проверить и тот манометр, которым комплектуется станция. Достоверность замеров с помощью подобного устройства может активизировать сомнения. Его правильнее заменить на надёжное и высокоточное устройство.

Механические автоманометры выглядят не очень презентабельно, но, судя по откликам, они существенно лучше новых электрических приборов. В случае если все же выбор сделан в пользу электрического манометра, не следует экономить. Правильнее брать приспособление, выпущенное надёжным изготовителем, нежели недорогую пластмассовую фальшивку, которая точных сведений не даёт и может в любой момент сломаться.

Ещё один значительный момент: электрический манометр потребует электропитания, за этим понадобится наблюдать. Проверяют давление в баке весьма просто. Манометр подсоединяют к ниппелю и измеряют сведения. В случае если показатели в гидробаке очень высокие, запасы воды в нем будут меньше, однако напор при этом станет хорошим.

Следует помнить, что очень высокое давление может быть опасным. В этом случае все без исключения элементы водопровода регулярно функционируют под высокой нагрузкой, а это приводит к стремительному износу оснащения. Помимо этого, чтобы сохранять высокие показатели, требуется чаще подкачивать в бак воду, а следовательно, и чаще включать насос. Это не очень полезно, поскольку вероятность неисправностей возрастает.

При настройке системы необходима конкретная уравновешенность. К примеру, в случае если давление в баке высокое или чрезмерно низкое, это может приводить к повреждению прокладки.

Как настраивают реле

В корпусе реле имеется крышечка, а под ней — 2 пружины, оснащённые гайками: большой и малой. Крутя данные пружины, определяют нижнее давление в гидробаке и разницу между значениями давления. Нижнее давление регулируется при помощи большой пружины, а малая отвечает за разность верхнего и нижнего давления.

Перед началом настройки следует исследовать техническую документацию к реле и к станции. В документации показаны рабочие и предельные характеристики, на что рассчитано это спецоборудование. В процессе регулировки необходимо это учитывать, чтобы не превышать допустимые показатели. По-другому эти приборы могут в скором времени сломаться.

Иногда случается так, что в период настройки реле давление в системе достигает максимальных значений. Если это случилось, следует попросту отключить насос вручную и продолжить настройку. К счастью, подобные ситуации весьма редки, так как мощности домашних поверхностных насосов попросту недостаточно, чтобы довести гидробак либо систему до максимальных показателей.

Бесполезно устанавливать реле, в случае если гидробак наполнен водою. В этом случае будет учтено не только лишь влияние воды, но и параметры давление воздуха в резервуаре.

Для того чтобы осуществить регулировку реле давления, необходимо выполнить последующие действия:

1. Определить рабочее давление воздуха в баке.
2. Ввести насос.
3. Наполнять резервуар водой до тех пор, пока не будет достигнуто нижнее давление.
4. Выключить насос.
5. Крутить малую гайку до этапа пуска насоса.
6. Дожидаться наполнения бака и отключения насоса.
7. Раскрыть воду.
8. Крутить большую пружину, чтобы определить давление включения.
9. Ввести насос.
10. Наполнить гидробак водой.
11. Скорректировать состояние малой регулирующей пружины.

Определить направления вращений регулирующих пружин возможно по знакам «+» и «-«, которые находятся рядом. Для того чтобы повысить давление включения, большую пружину необходимо крутить по часовой стрелке. Чтобы сократить этот коэффициент, её вертят против часовой стрелки.

Вращение регулирующих пружин при настройке реле для насоса необходимо осуществлять очень плавно, по четверти либо половине оборота, это весьма чувствительные компоненты. Манометр при вторичном включении должен продемонстрировать нижнее давление.

В отношении показателей при регулировании целесообразно будет помнить такие моменты:

1. В случае если гидробак заполняется, а показатели манометра остаются постоянными, значит, максимальное давление в резервуаре достигнуто, насос необходимо сразу же выключить.
2. В случае если разница между значениями давления отключения и включения является около 1−2 атм., это является обычным.
3. В случае если разница больше либо меньше, необходимо повторить регулировку с учетом вероятных погрешностей.
4. Нормальная разница между нижним давлением и показателем в самом начале в гидробаке составляет 0,1−0,3 атм.
5. В гидробаке воздуха не должно быть меньше 0,8 атм.

Система может бесперебойно включаться и отключаться в автоматическом порядке и при иных признаках. Однако данные границы позволяют свести к минимальному количеству изнашивание оснащения, к примеру, резиновой вкладки гидробака, и продлить период работы абсолютно всех устройств.

Несколько нужных рекомендаций

Для нормальной работы насосной станции рекомендовано замерять характеристики давления воздуха в гидробаке каждые 3 месяца. Эта мера, несомненно, поможет сохранять устойчивые настройки в работе оснащения. Внезапное изменение характеристик может свидетельствовать о каких-то неисправностях, которые следует ликвидировать.

Чтобы быстро контролировать состояние всей системы, имеет значение просто время от времени закреплять показания манометра при включении и отключении насоса. В случае если они отвечают цифрам, определённым при настройке оснащения, можно рассматривать работу системы обычной.

Заметная разница говорит о том, что необходимо контролировать воздух в баке и, возможно, перенастроить реле. В некоторых случаях просто необходимо подкачать немного воздуха в гидробак, и характеристики придут в норму.

Точность характеристик манометра имеет конкретную погрешность. Частично это может быть обусловлено трением его подвижных элементов в период измерений. Для того чтобы улучшить показания, рекомендовано перед началом замеров смазать манометр.

Реле, как и другие механизмы, имеет свойство изнашиваться. Первоначально необходимо подобрать прочное изделие. Важный фактор продолжительной работы реле — правильные настройки. Не следует применять этот прибор на максимально возможных значениях верхнего давления.

tokar.guru

Как разобрать и почистить реле давления РДМ-5

Казалось бы, что может быть проще в бытовой насосной станции, чем реле давления? Однако случается, что и оно достаточно быстро выходит из строя: насос перестает отключаться при достижении максимального установленного давления выключения или, например, реле давления не включает насос до тех пор, пока из гидрофора не вытечет вся вода. Что же делать? Нужно ли менять реле давления, или можно наладить старое?

В ряде случаев со временем могут сбиться настройки реле, и достаточно лишь отрегулировать пружины должным образом. Если опыта в этом нет, лучше ничего не крутить, а обратиться в сервис к специалистам.

Процедура ремонта реле давления, как правило, сводится к его очистке. Но как почистить реле насоса и нужно ли для этого его отсоединять, или можно выполнить всю процедуру, просто сняв крышку? Для того, чтобы ответить на эти вопросы, следует знать устройство и иметь представление о принципе работы реле давления.

Вообще реле давления насосной станции может несколько лет работать без каких-либо сбоев, тем не менее из-за некачественной воды, повышенной влажности и перебоев напряжения поломки все же случаются, и если их не устранить вовремя, то можно поплатиться двигателем насоса или, если повезет, обойтись лишь заменой лопнувшей мембраны гидрофора.

В случае с содержащей много железа и жесткой водой происходит постепенное «забивание» прохода рабочей камеры, диаметр которого около 5 мм.

Время от времени нужно разбирать реле давления и чистить рабочую камеру

Рано или поздно это приводит к тому, что реле давления перестает включаться или же совсем перестанет выключаться, в результате чего насосная станция может работать без отключений. Для того, чтобы исправить ситуацию, следует прочистить засорившийся проход или полностью саму камеру реле давления в случае сильного загрязнения.

Чтобы приступить к выполнению данных процедур, нужно обязательно отсоединить реле от электрической сети и, открыв кран, сбросить излишнее давление в системе. В нашем случае мы имеем дело с реле РДМ-5. Вскрываем крышку реле, выкрутив отверткой фиксирующую крышку пробку.

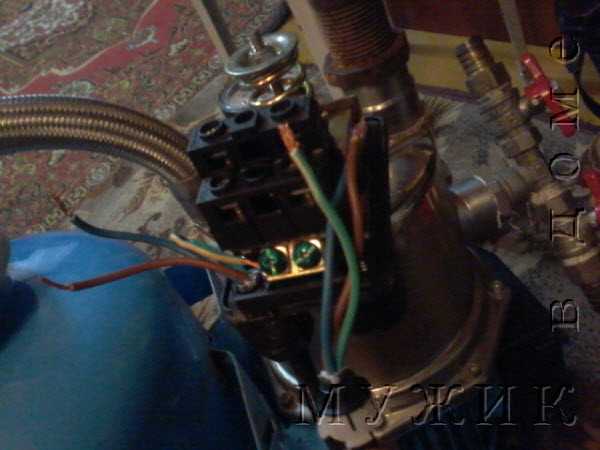

Перед тем как снять реле давления, необходимо отсоединить от него кабели и открутить накидную гайку ключом «на 17».

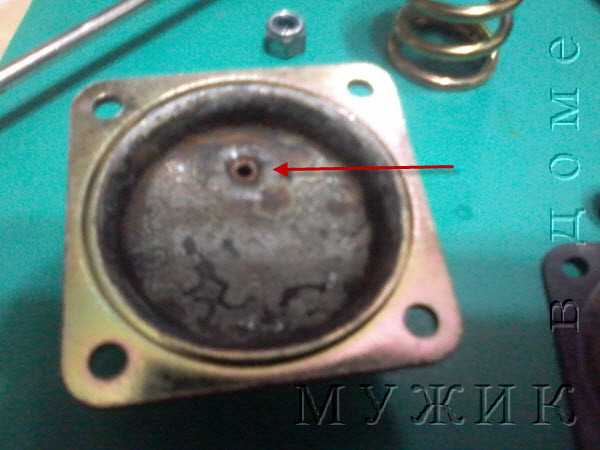

Засорившийся проход реле давления легко чистится любым не острым предметом, дабы не нанести вред резиновой мембране. Лучше сразу выкрутить все 4 винта на обратной стороне реле давления, снять фланец, мембрану, металлическую пластинку с  двумя ушками и тщательно почистить и промыть их и рабочую камеру.

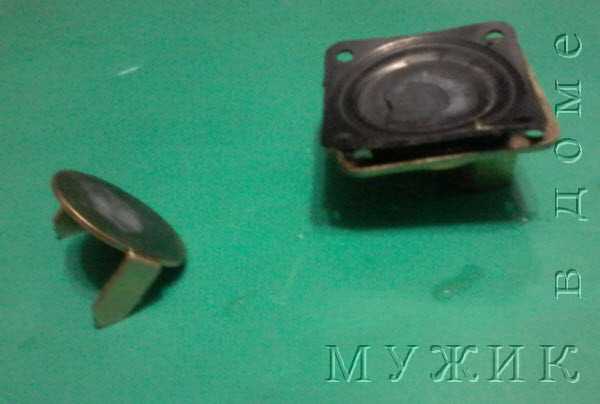

В нашем случае эта вот пластинка своими ушками сильно приподнимала пластину, на которой крепятся две регулировочные пружины. Почему так могло произойти? Для меня остается загадкой. Если у вас есть какие-то предположения на этот счет, пишете в комментариях, обсудим. Вот как это выглядело до снятия реле РДМ-5.

Видно, что под пружинами одна сторона пластины сильно поднята вверх, и никакими усилиями выровнять ее вручную оказалось невозможным. До тех пор, пока не была вскрыта камера с мембраной реле давления.

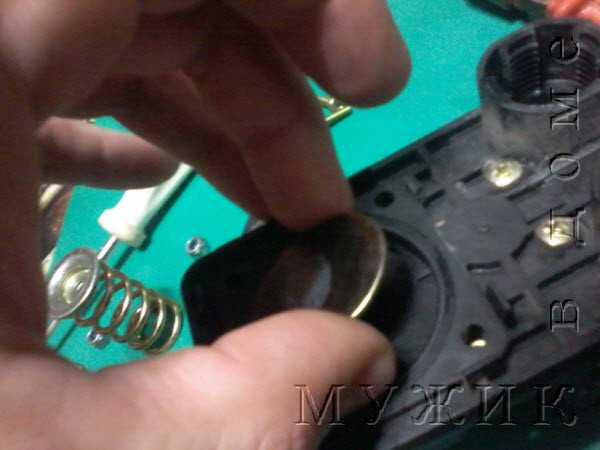

Теперь пластина вернулась в свое первоначальное положение, что видно на фото ниже.

На фото четко видна еще одна третья пружина, похожая на булавку, которая одной стороной крепится защелками на пластмассовом основании реле, а другой — к той самой пластине. Про нее мало кто говорит, но из-за износа пластмассовых защелок также могут возникнуть проблемы в работе реле давления по причине самопроизвольного смещения пределов включения-выключения.

Чистка реле давления РДМ-5 оказалась выполнена в считанные минуты. Осталось только собрать реле в обратном порядке, уплотнив перед монтажом резьбу специальным герметиком или фум-лентой.

Встречается и другая причина нестабильной работы реле давления — повышенная влажность в месте установки насоса с автоматикой, что является причиной подгорания и окисления контактов реле. При этом рале давления включается с некоторой задержкой или при легком постукивании корпуса реле рукой. Чтобы убедиться, что причина, по которой не включается реле давления насосной станции, кроется именно в этом, не обязательно полностью разбирать реле, достаточно лишь снять крышку. Увидели белый налет или капельки жидкости на металлических деталях — велика вероятность подгорания контактов.

Если после чистки реле давления станция все равно продолжает работать нестабильно, качает рывками и наблюдаются резкие скачки давления, то следует проверить обратный клапан, а также давление воздуха в гидрофоре, которое должно быть ниже настроенного давления включения РДМ-5 примерно на 0,2-0,3 бара. При меньшем давлении в гидробаке его нужно подкачать автомобильным насосом. Если при нажатии из ниппеля потечет вода, значит нужно менять мембрану гидроаккумулятора.

Лопнувшая мембрана гидроаккумулятора насосной станции



muzhik-v-dome.ru

Виды автоматики для насосных станций – что собой представляют, как регулировать

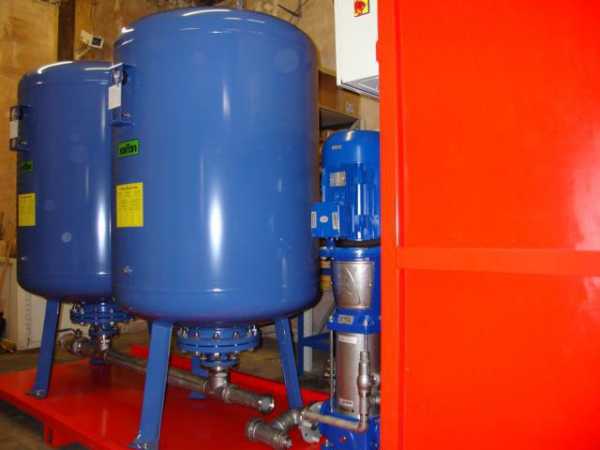

Насосная станция – это установка, в состав которой входят насос и гидроаккумулятор. Последний работает по принципу выталкивания воды за счет воздуха, закаченного под давлением 1,5 атм., между стенками металлического корпуса бака и резиновой груши (мембраны). В последнюю и закачивается вода. При расширении мембраны воздух уплотняется, и его давление поднимается до 4,5 атм. Оно-то и способствует выталкиванию воды, когда насос не работает. И всем этим заправляет автоматика для насосной станции, которая обеспечивает автоматическую работу насоса на включение и выключение.

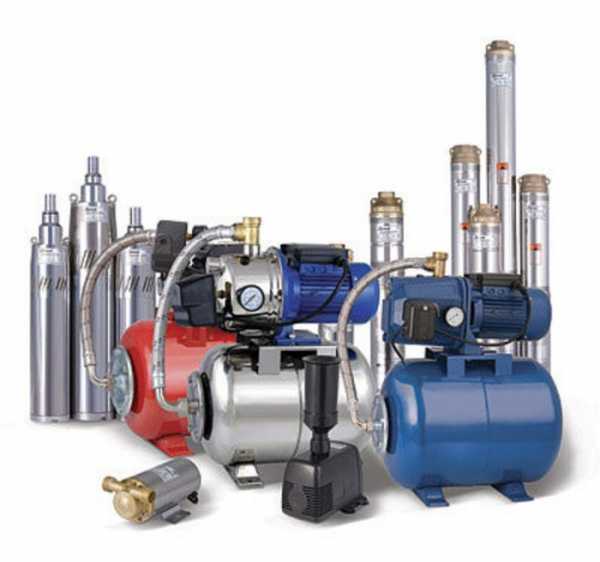

Разные модели блоков автоматики

Как работает насосная станция

Принцип работы насосной установки достаточно прост.

• Насос закачивает воду в резиновую мембрану. Она заполняется, увеличивая давление воздуха в баке. На это изменение реагирует манометр, который соединен с реле насосной станции.
• Последний отключает насос, а вода начинает поступать в водопроводную систему дома из гидроаккумулятора.
• Как только в последнем давление воздуха упадет до необходимой настроенной, насос тут же включается и начинает закачивать воду в резиновую грушу.

То есть, схема управления насосной станции настолько проста, что хватает всего лишь двух элементов, чтобы она работала в автоматическом режиме.

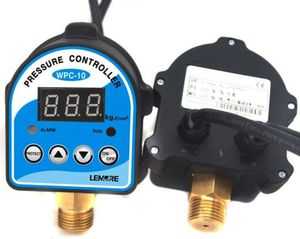

Элементы системы автоматики

Итак, из вышесказанного понятно, что реле включения насосной станции – это, если так можно выразиться, мозг всего оборудования, а соответственно и всего водопровода. Именно оно определяет, когда необходимо включать насос, а когда выключать. При этом все основывается на давлении внутри водопроводной системы, включая и гидроаккумулятор. Поэтому очень важно правильно провести настройку прибора, которая будет зависеть от технических характеристик насосного агрегата и емкости накопительного бака.

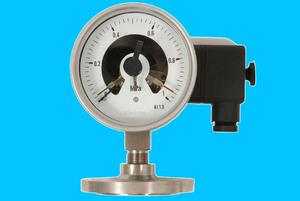

Манометр для насосной станции

Нельзя допустить, чтобы насос включался очень часто. Это приведет к его преждевременному выходу из строя. Поэтому очень важно правильно создать оптимальный предел давлений, который должен располагаться в средней зоне технической характеристики насосного прибора. Оптимально данный диапазон располагается в пределах 1,2-2,5 атм. Конечно, придется учитывать такую характеристику насоса, как допустимо возможное включение агрегата за определенный период времени. Данная характеристика обязательно указывается в паспортных данных.

Особенно важен учет всех перечисленных показателей при сборке насосной станции своими руками. В этом случае, приобретение всех составляющих – насоса, гидроаккумулятора и управляющей автоматики может производиться по отдельности. Поэтому при сборке необходимо брать в расчет характеристики насоса, объем и максимальное рабочее давление расширительного бака, диапазон работы управляющего реле – все эти показатели должны обеспечивать нормальный режим работы для станции в целом и не противоречить друг другу. При отсутствии хотя бы минимальных знаний в этой области, рекомендуется приобрести готовую станцию.

Как правильно настроить реле

Под крышкой блока автоматики насосной станции располагается два винта: один поджимает большую пружину, другой маленькую. Первая отвечает за высокий порог срабатывания реле. То есть, с помощью большой пружины можно регулировать высокое давление в гидроаккумуляторе. Зажимая винт, увеличиваем давление. Или, наоборот, раскручиваем, значит, уменьшаем. Соответственно насос будет отключаться при тех давлениях, которые настроены именно большой пружиной.

Малая пружина соответственно отвечает за включение агрегата. Расслабляя ее, это значит, увеличивается давление включения. И, наоборот, зажимая, повышается данная характеристика.

Внутренности реле давления

Сухой ход насоса

Есть две причины, по которым насосы выходят из строя.

1. Некачественная нестабильная подача электроэнергии.
2. Когда насос работает в на холостом ходу. Он включен, но воду не качает по причине ее отсутствия.

Необходимо отметить, что эти причины выводят из строя и скважные агрегаты, и поверхностные. А дело все в материале, из которого изготавливаются рабочие колеса приборов. Постепенно металл выходит из оборота, его место занимают пластмассы. В насосах для рабочих колес используются специальные пластики (износостойкие и высокопрочные). Понятно, что их невысокая цена снижает себестоимость изделия в целом, что выгодно и производителям, и потребителям.

Схема комплекта автоматики

Но термопластики не могут, как металл, выдерживать высокие температуры, под действием которых они сильно расширяются. А при холостом ходе, при отсутствии охлаждения, температуры вырастают до приличных значений. Поэтому все производители бытовых насосных установок в инструкциях оговаривают, что эксплуатировать приборы без воды запрещается.

Поэтому чтобы данной ситуации никогда не произошло, производители комплектуют агрегаты специальными приборами, входящими в блок управления насосными станциями.

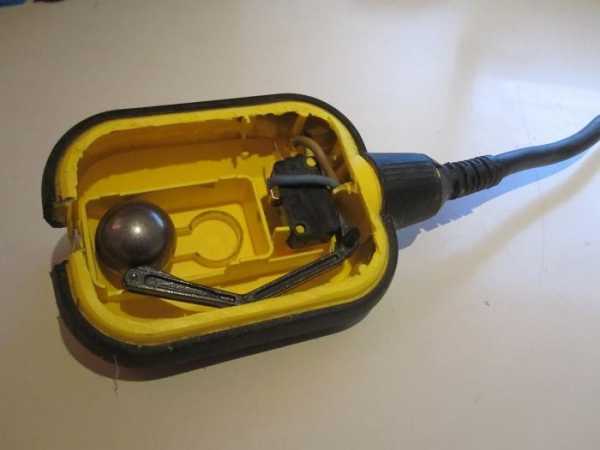

• Поплавковый выключатель. Самый недорогой, но эффективный элемент, обеспечивающий защиту насоса от выхода из строя. Она располагается на поверхности водной глади и контролирует ее уровень. При опускании до критического, поплавок разъединяет питающую электрическую цепь, насос тут же отключается. При поднятии уровня воды он, наоборот, включает агрегат. Внутренности поплавкового выключателя
• Реле давления. Это обычное реле, которое работает в зависимости от падения или увеличения давления. Оно просто размыкает или смыкает контакты питающей сети. Разброс величин давления задаются на заводе в процессе изготовления прибора. Диапазон 0,4-0,6 атм. (имеется в виду нижний предел). Регулировке он не подлежит. То есть, это нижний порог, при котором считается, что вода находится при минимальном давлении, то есть, она уже не поступает через агрегат.


  Внимание! Данный вид реле используется только в насосных станциях, в которых присутствует гидроаккумулятор. Иногда применяется и в блоке управления скважинным насосом.

• Еще один прибор защиты – это реле потока воды, который выполняет функции и устройства давления жидкости в системе домашнего водопровода. Это компактный прибор, который еще называют прессконтролем. Этот контроллер насосных станций подает сигнал, если давление воды в системе падает ниже 1,5 атм. Хотя все будет зависеть от настройки, потому что данный показатель может варьироваться в пределах 1,5-2,5 атм.

Последний защитный прибор отличается самыми малыми габаритами, потому что в его конструкции встроен всего лишь один датчик потока. Он реагирует на наличие движения жидкости или ее отсутствие. Правда, реагирует насос на отключение с небольшой задержкой, связанной с конструкцией самого реле, хотя на его работоспособность это ни коми образом не действует.

Вообще, автоматизация насосной станции – это возможность уберечь ее от некорректной работы или полного выхода из строя. И неважно, что устанавливается в систему защиты: блок управления водяным насосом или шкаф управления большой насосной станцией, все они выполняют одну и ту же функцию – защита насосного агрегата от холостого хода. Конечно, когда разговор заходит о больших насосных установках, то в первую очередь защита – это не просто реле или маленький блок. Это разветвленная схема автоматизации этой насосной станции, в которую входят большое количество реле, осуществляющих контроль над разными характеристиками. К примеру, это и давление воды, и температура электродвигателя, и скорость потока, и падение напряжения в питающей электрической системе.

Не забудьте оценить статью:

Загрузка…

otepleivode.ru

особенности конструкции, настройка и ремонт

Реле давления является одним из ключевых элементов управления насосной станции, который обеспечивает автоматическое включение и отключение, и управляет подачей воды в емкость согласно предустановленным настройкам. Каких-либо рекомендаций касаемо предельных значений для верхнего и нижнего давления нет. Зачастую производители поставляют свои изделия настроенными под определенные параметры. Чаще всего это 1,8 бар для включения и примерно 3 бар на выключение. Но в ходе эксплуатации нередко требуется дополнительная настройка, а потому каждый пользователь вынужден самостоятельно производить регулировку реле давления насосной станции согласно данных, указанных в инструкции.

Конструкция и принцип работы реле давления

Реле являет собой небольшой блок с пружинами максимального и минимального давления. Его регулировка производится посредством все тех же пружин, которые реагируют на изменения силы давления. Достигнув минимальных показателей, пружина ослабевает, а при максимальных – сжимается еще сильнее. Таким образом, она вызывает размыкание контактов реле, и соответственно включает и выключает насосную станцию.

При наличии воды в водопроводе, реле позволяет создать постоянное давление в системе и требуемый напор. Благодаря правильной настройке обеспечивается автоматическая работа насоса, что позволяет существенно продлить срок его эксплуатации.

Но прежде чем переходить к настройке, давайте пройдемся по устройству и принципу работы насосной станции.

Она включается в себя следующие компоненты:

• электрический насос, который производит забор воды из внешнего источника. Он может быть погружным, постоянно находящимся под водой или наружным;
• обратный клапан, препятствующий уходу воды;
• реле давления;
• бак для накопления воды;
• система обвязки, которая состоит из различных вспомогательных компонентов вроде фильтров, труб и т.д.

Что же касается принципа работы, то сложного в этом устройстве ничего нет. Внутри резервуара или бака находится баллон в форме груши, выполненный из модифицированной пищевой резины, а между ней и стенками емкости закачан воздух. Насос заполняет «грушу» водой, из-за чего она расширяется и сжимает внешнюю воздушную прослойку, которая начинает давить на стенку. С помощью регулировки реле, владелец насосной станции может сам установить предел наполнения резервуара и момент ее отключения. Все это контролируется посредством манометра.

Чтобы вода не ушла обратно в колодец или в систему, в насосе предусмотрен подпружиненный клапан. Достаточно лишь открыть и вода, которая собралась в «груше», пойдет по системе. Давление будет опускаться по мере расходования воды и после того, как оно упадет ниже установленного в реле порога, насосная станция автоматически включится и наполнит резервуар водой.

Реле подключается между выходом из резервуара и обратным клапаном на трубопроводе. Все разветвители в целях экономии обычно собираются из отдельных компонентов, но на деле легче купить пятиходовой штуцер, где предусмотрены резьбы под все детали, в числе которых и манометр. При этом крайне важно не перепутать местами входы для обратного клапана и штуцера, поскольку настройка насоса будет невозможной в этом случае. Но использование стандартных запчастей позволяет свести такие ошибки к минимуму.

Как устроено реле?

Для насосных станций, предназначенных для домашнего использования зачастую используется реле давления РМ-5 или его аналоги. Стоит учитывать, что устройство может быть изменено, а потому приведенные в данной статье описание будет лишь примерным и при возникновении проблем, вам придется искать их причину либо в прилагаемой инструкции, либо в информации на просторах Всемирной паутины.

Каждое реле модели РМ-5 имеет металлическую подвижную пластину. С противоположных сторон на нее оказывают давление две пружины. Кроме этого, на нее давит еще и наполненная водой «груша». Вращая прижимную гайку на соответствующей пружине, можно уменьшить или увеличить пределы срабатывания. Пружины не дают воде сместить пружину, то есть механизм реле устроен таким образом, что когда происходит смещение, замыкаются группы электрических контактов.

Но чтобы проще было понять, давайте распишем подробный алгоритм работы:

• насосная станция закачивает воду в резервуар. Двигатель включается благодаря замыканию контактов в реле;
• количество воды в баке увеличивается и при достижении определенного значения верхнего давления, срабатывает механизм и разрывается электроцепь, после чего насос выключается. Утечке воды препятствует обратный клапан;
• по мере расходования воды «груша» опустошается, в системе падает давление и реле снова включается, замыкая контакты.

Настройка реле давления

Если вас не устраивают заводские предустановки реле давления, то в таком случае вы сможете произвести его настройку самостоятельно. Все что потребуется для этого – отвертка и ключ для регулировки гаек.

Стоит понимать, что настройка реле очень важный и ответственный процесс, поскольку от него зависит насколько правильно будут выставлены предельные уровни срабатывания, насколько удобно будет эксплуатировать насосную станцию и сроки безаварийной работы как ее самой, так и отдельных компонентов.

Первым делом необходимо будет проверить давление в баке-резервуаре. Чаще всего он идет с завода, с уровнем включения в 1,5 бар, а отключения – 2,5 бар. Проверять давление нужно, когда бак пустой, а насосная станция отключена от сети. Для проверки следует использовать автомобильный механический манометр, поскольку его корпус выполнен из металла, а потому точность показания будет более достоверной, чего не скажешь об электрических или пластиковых. Дело в том, что на их показаниях может серьезно отразиться температура воздуха в помещении или уровень заряда аккумулятора. Также рекомендуется, чтобы предел шкалы манометра был как можно меньшим, поскольку на шкале в 50 атмосфер будет сложно измерить 1 атмосферу.

Чтобы проверить давление в резервуаре, следует открыть колпачок, который закрывает золотник и подсоединить манометр. В дальнейшем эту процедуру стоит проводить хотя бы раз в месяц. Воды в баке в этот момент быть не должно, а насосную станцию следует отключить из сети 220В.

Выбрав требуемый режим работы, следует зафиксировать ее, удалив лишний воздух или, наоборот, дополнительно закачав. Следует не забывать, что давление ни в коем случае нельзя уменьшать до значения меньше одной атмосферы и, соответственно, перекачивать. Если в баке мало воздуха, то резиновая «груша» с водой будет касаться стенок бака, а большое количество не позволит закачать много воды, поскольку существенный объем бака забирает воздух.

Как правильно настроить уровни давления включения и отключения насоса?

Как уже выше было сказано, насосные станции, поставляемые в готовом для эксплуатации виде, имеют уже настроенное реле согласно наиболее оптимальным параметрам. Но, если она будет собираться из отдельных элементов на месте, то регулировать реле нужно в обязательном порядке, поскольку необходимо обеспечить нормальную взаимосвязь между объемом резервуара и мощностью насоса. Также возникает потребность изменить исходную настройку. Потому в этих случаях порядок действий должен быть следующим:

• завершив регулировки давления в баке, следует включить насосную станцию, чтобы закачалась вода. Он отключится после того, как будет достигнуто предельное значение. Каждое устройство имеет свое предельное давление и максимально допустимый напор, которые нельзя превышать. Это можно определить прекращением его роста. Тогда насос следует выключать вручную. Если максимальное значение не совпадает с приведенным в инструкции к реле уровнем, следует провести настройку, вращая малую гайку;
• таким же образом измеряется и нижнее давление. Нужно слить воду из бака и наблюдать за показаниями манометра. Давление будет постепенно падать и когда оно достигнет нижнего предела, насос включится. Чтобы отрегулировать его, необходимо подкрутить большую гайку. Показатель нижнего давления должен быть где-то на 10% больше давления в баке. В противном случае резиновая мембрана может быстро прийти в негодность.

Обычно насос выбирается с такими параметрами, которые не позволяют накачивать бак до крайнего предела. А давление, которое должно его отключать, устанавливается на пару атмосфер больше порога включения.

Также разрешена установка предельных уровней давления, отличающихся от рекомендуемых производителем реле значений, что позволяет создать свой собственный вариант режима эксплуатации насосной станции. Регулируя давление малой гайкой, стоит учитывать, что начальной точкой отсчета должен быть нижний уровень, заданный большой гайкой. Резиновые шланги и прочая сантехника рассчитаны на давление, не выше рекомендуемого производителем, что следует учесть при монтаже. Кроме этого, чрезмерно сильный напор воды нередко оказывается ненужным и вызывает дискомфорт.

Регулировка реле давления

Теперь давайте поговорим непосредственно о регулировке реле. Процесс ее сложным назвать нельзя, но к некоторым моментам придется приловчиться. В нашем примере необходимо установить верхний порог в 3 атмосферы, а нижний – 1,7 атмосфер. Регулируется это так:

• необходимо включить насос и закачать воду до значения 3 атмосферы;
• выключить насосную станцию;
• снять крышку реле и медленно крутить малую гайку, пока реле не запустится. Если вращать ее по часовой стрелке – давление увеличивает, если против – уменьшается;
• открыть кран и слить воду, пока на манометре не покажется значение 1,7 атмосфер;
• закрывайте кран;
• снимите крышку реле и также медленно прокручивайте большую гайку, пока не сработают контакты.

Таким образом, если задать высокое давление для отключения и низкое для включения, в резервуар будет наполняться большим количеством воды, что позволит реже использовать насос. Небольшие неудобства могут появиться, если наблюдается большой перепад давлений, в случаях, когда емкость полная или почти пустая. В остальном же, когда диапазон давлений небольшой, насос придется чаще использовать. Но зато вода будет поступать в систему равномерно и тем самым будет обеспечен стабильный и комфортный напор.

Ремонтировать реле насосной станции возможно, однако учитывайте, что это лишь временная мера. Поскольку данный элемент защищает сам насос от перегрузок, а мембрану внутри бака от повреждений. С учетом этого, лучше будет сразу приобрести новое реле. Потому единственным исключением будет лишь текущее обслуживание, а именно смазка трущихся деталей для снижения сопротивления и максимально точного срабатывания.

stoki.guru
