Вентиляционная решетка с обратным клапаном: выбор и установка

Вентиляционная система – необходимое условие создания комфортных условий в помещениях, требуемых параметров воздушной среды, а также обеспечения здоровья. Среди возможных проблем при организации воздухообмена выделяются следующие вопросы:

  • возможное возникновение тяги обратной;
  • проникновение воздуха, запахов из соседних помещений в разветвленных сложных сетях;
  • необходимость в ряде моментов отсечь наружный воздух.

Все эти проблемы решает вентиляционная решетка с обратным клапаном, монтируемая в сетях воздухообмена.

Вентиляционная решетка с обратным клапаном: достоинства

При ее установке блокируется попадание в помещение воздуха из соседних квартир, других комнат, исключается обратное течение воздуха, опрокидывание тяги, проникновение запахов из туалетных комнат. Поэтому часто такие решетки монтируются на входе в канал вытяжной на кухне.

Широко востребованные на современных кухнях вытяжки над плитой часто выводятся за наружную стену. В этом случае решетка с обратным клапаном для вентиляции обязательна для установки. Она монтируется в целях устранения опасности попадания в помещение холодного наружного воздуха.

Среди преимуществ таких моделей:

  • четкая и оптимальная организация воздушного потока;
  • предохранение помещений от попадания пыли, насекомых;
  • предотвращение загрязнения воздухопроводов.

Конструктивно вентиляционные решетки с обратным клапаном состоят из:

  • фланца крепежного;
  • корпуса, объединяющего все элементы конструкции;
  • одного или нескольких лепестков, перекрывающих поток воздуха в обратном направлении;
  • осей для поворота лепестков.

Основные типы вентиляционных решеток

По типу запирающего устройства вентиляционная решетка с клапаном может быть:

  • одностворчатой гравитационной;
  • лепестковой;
  • мембранной;
  • бабочкой.

Принцип действия предполагает, что правильно направленный поток воздуха приподнимает запирающее устройство и свободно проходит в воздуховод. Поток обратного направления поджимает запорную деталь к опорной поверхности корпуса решетки и запирает ее.

Одностворчатая гравитационная

конструкция представляет собой эксцентрично установленный на оси круглый или прямоугольный запирающий элемент.

Легкая гибкая мембрана открывается и закрывается потоком воздуха небольшой интенсивности. Обычно вентрешетки с обратным клапаном для естественной вентиляции оснащаются именно мембранами из легких синтетических материалов.

Компактная лепестковая конструкция схожа с жалюзи с гравитационным закрытием.

Двухстворчатые клапаны бабочки оснащены запирающими створками, которые складываются при раскрытии потоком воздуха и закрываются пружиной. Благодаря пружине могут устанавливаться в любых положениях.

Материалы и формы вентиляционных решеток с обратными клапанами

По материалам решетка вентиляции с обратным клапаном может быть:

  • пластиковой;
  • металлической из стали оцинкованной.

Основным материалом является легкий, коррозионностойкий, недорогой, удобный в монтаже пластик. Однако он не терпит высоких температур и чаще такие изделия используются для установки внутри помещений. Для наружного монтажа обычно используются металлические модели. Для препятствия зимнему обмерзанию применяются конструкции с обогревом.

В соответствие с формой решетка на вентиляцию с обратным клапаном выпускается следующих типов сечения:

  • круглыми;
  • квадратными;
  • прямоугольного сечения.

При выборе конкретной решетки следует ориентироваться на условия эксплуатации, форму и размеры входа в канал вентиляции.

Монтаж решетки вентиляции

Перед установкой вентиляционная решетка с клапаном обратной тяги проверяется на нормальную ориентацию клапана с тем, чтобы правильно движущийся воздушный поток открывал запирающий элемент. Следует также внимательно изучить паспорт изделия и полностью выполнять все приведенные в нем требования.

При отсутствии в комплекте крепежа следует докупить требуемые изделия. Подготавливается поверхность под установку фланца решетки. Размечаются места под крепеж, выполняются отверстия под дюбели, устанавливаются дюбели. Осуществляется монтаж изделия с креплением саморезами. После установки решетки с обратным эффективным клапаном для вентиляции производится герметизация неплотностей стыков.



ventilaciya.info

виды, устройство, принцип работы + инструкции по монтажу

Иногда вентиляция не только выводит отработанный воздух наружу, но и становится источником появления неприятных запахов. Происходит это в результате поступления воздушных масс из смежных помещений или извне из-за возникновения обратной тяги.

Для решения такой проблемы придумана вентиляционная решетка с обратным клапаном, блокирующая потоки воздуха, стремящиеся попасть в помещение.

Содержание статьи:

Конструкция и плюсы решетки с клапаном

Модель включает три основные части: неподвижную, подвижную, фланец для подсоединения воздуховода.

Стационарная часть это — собственно решетка. Она выступает и в качестве декоративного элемента, и барьера, защищающего и закрывающего клапан от случайных повреждений.

Так как решетка купирует вентиляционное отверстие, с улицы не проникает запах, всевозможные мелкие частицы. При понижении температуры извне решетка предотвращает теплопотери

Она имеет прямоугольную геометрию, изготовлена из пластмассы. Конструкция должна перекрывать не только вентиляционную шахту, но и захватывать немного стены.

Мобильная часть визуально имеет вид лепестка, круглого или прямоугольного, хотя иногда можно встретить и необычную форму — «бабочка». Открывается она только в одну сторону.

Производят клапан для решеток, из пластика, поскольку эксплуатировать его приходится в условиях агрессивной влаги.

Фланец в разрезе выглядит как круг. Диаметр его — от 11 до 15 см. Посредством фланца клапан интегрируют в воздуховод

Такая вентиляционная решетка имеет ряд преимуществ:

  1. Она защитит от уличного воздуха как холодного, так и слишком теплого.
  2. В помещение не будут проникать насекомые или пыль.
  3. Помещение будет защищено от посторонних запахов.
  4. Наличие шумопоглощающего эффекта не допустит проникновения посторонних звуков.
  5. Простой монтаж и уход.
  6. Эстетичный вид декоративной решетки.

Основной недостаток — при минусе жалюзи или лепестки могут замерзнуть. Чтобы решить эту проблему, в систему встраивают обогреватель.

Когда нужна решетка с обратным клапаном?

Целесообразность установки решетки с обратным клапаном обусловлена присутствием в вентиляционной системе обратной тяги.

Поэтому если это явление отсутствует, крайней потребности в ней нет, но для профилактики все же стоит установить решетку.

Качественный затвор на клапане должен быть настолько чувствительным, чтобы успевать быстро реагировать даже на слабое движение воздуха

Обратную тягу могут обусловить следующие факторы:

  1. Отсутствие поступления воздуха в помещение или сокращение его объема.
  2. Попадание мусора в отверстие.
  3. Выход из строя элементов, управляющих движением воздушного потока.
  4. Функционирование вытяжек большой мощности.
  5. Не учтенный при проектировании дома ветер, дующий постоянно.
  6. Наличие нескольких единиц оборудования в системе вентиляции, работающий одновременно отток воздуха.

Все эти обстоятельства создают условия для появления обратной тяги. В этом случае чистый кислород в помещение не поступает. Нет никакой гарантии того, что хотя бы один из перечисленных факторов не появится. Лучше обезопасить свою систему вентиляции путем монтажа решетки с обратным клапаном.

Существующие разновидности таких решеток

Существует классификация вентиляционных решеток, оснащенных клапаном.

В зависимости от вида запирающего устройства они бывают:

  • гравитационные одностворчатые;
  • лепестковые;
  • мембранные;
  • бабочковые.

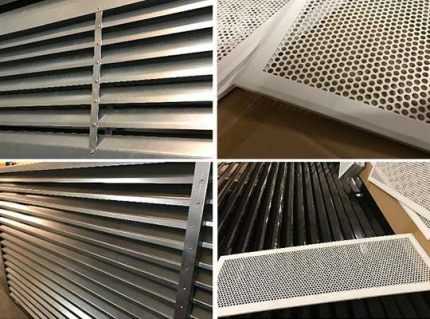

Изготавливают вентиляционные решетки из пластика и оцинкованного металла.

Сейчас вентиляционные решетки с обратным клапаном очень популярны. С их помощью управляют воздушными потоками. Часто такие изделия используют в ванных и туалетах

Первые не переносят минусовых температур, поэтому в основном их применяют для внутренней установки. У них небольшой вес, высокая коррозионная устойчивость, длительный срок службы, небольшая цена.

Снаружи обычно устанавливают решетки металлические. Чтобы зимой они не обмерзали, применяют обогрев. По форме решетки могут быть прямоугольными, круглыми.

Они отличаются высокой термоустойчивостью, поэтому используются для установки в горячих цехах, больших кухнях, снаружи зданий. Большой минус этих изделий — подверженность коррозии и большой вес.

Вид #1 — решетка одностворчатая гравитационная

У этой модели предельно простая конструкция. Запорный элемент здесь имеет форму круга либо прямоугольника. Она представляет собой конструкцию с эксцентрично закрепленным на оси запирающим механизмом.

Работа основана на том, что воздушный поток, имеющий правильное направление, отодвигает заслонку и далее свободно движется по воздуховоду. Воздушная лавина обратного направления подтягивает задвижку к остову решетки и замыкает ее.

Рабочая створка гравитационной одностворчатой решетки открывается под воздействием давления воздушных масс, идущих из комнаты. Преимущество конструкции в том, что работает она автоматически

Существует два варианта исполнения таких моделей — со смещенной осью крепления заслонки относительно оси трубы воздуховода и с противовесом, находящимся снаружи либо внутри устройства.

Прибор устанавливают строго вертикально или горизонтально. В противном случае заслонка не будет закрываться полностью и не обеспечит должную защиту помещения от внешней атмосферы.

Вид #2 — мембранная разновидность приспособления

Такой тип решеток наиболее распространен. Здесь в роли створки выступает легкая и гибкая мембрана. Поскольку она имеет незначительное сопротивление, закрытие ее происходит под действием силы тяжести.

В силу своей простоты и безотказности модель применяют в системах, где воздушный поток циркулирует естественным образом.

В конструкции мембранной решетки нет механических элементов и сложных механизмов, следовательно, они надежны и долговечны. Сама мембрана изготовлена из невесомого синтетического материала

Для предотвращения деформации мембраны в результате роста давления струй воздуха в системе эти модели усиливают ребрами жесткости. На них мембранная перегородка опирается, если возникает избыточная тяга.

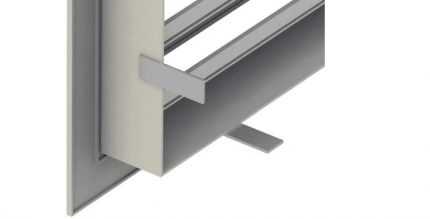

Вид #3 — лепестковые модели решеток

Лепестковая конструкция имеет схожесть с гравитационной моделью. Здесь клапан имеет форму жалюзи. Его работа основана на гравитации.

В подвале или гараже лучше установить лепестковую оцинкованную решетку. Задвижка регулирует подачу воздуха путем поворота в направлении движения часовой стрелки

Более эффективно функционирует устройство, если в нем несколько створок. Клапан на такой решетке может устанавливаться только на отверстие или по всей ее площади.

Вид #4 — модель с запирающим устройством в виде бабочки

Клапан «бабочка» имеет две шторки. Закрытие его происходит под воздействием вмонтированных пружин. Устанавливать такую модель можно в любом положении.

Функционируют пружинные устройства исключительно в вентиляционных системах с принудительной вентиляцией. Они не могут работать в сетях с естественной тягой

Остановив выбор на такой решетке, необходимо проверить, как работают пружины под воздействием давления воздуха. В последних моделях можно регулировать силу пружины.

Пошаговая инструкция по монтажу

Какую бы конфигурацию не имела система, вентиляционную решетку с обратным клапаном нужно разместить так, чтобы происходила блокировка обратной тяги независимо от количества работающих вентиляторов и вытяжек.

Перед установкой решетки нужно выполнить следующие действия:

  1. Протестировать клапан на возможное его заклинивание. Неправильная ориентация не позволит потоку воздуха открывать заслонку.
  2. Сопоставить размеры изделия с формой вентиляционного канала.
  3. Укрепить дополнительно на стене площадь, прилегающую к отверстию.
  4. Разметить места для крепежа путем прикладывания решетки к вентиляционному отверстию.
  5. Просверлить отверстия под дюбели и установить их.

Далее монтируют решетку с применением саморезов. Если установка выполняется по дереву или гипсокартону, используют дрель с соответствующими сверлами.

Бетон, кирпич сможет просверлить перфоратор с победитовым сверлом. Для керамической плитки применяют специальные сверла. Минус такого способа — видимость головок саморезов.

Внутри помещения решетки устанавливают и на клипсы-защелки, которые выпускают для изделий, изготовленных из алюминия. Их устанавливают на рамку и вставляют в вентиляционный проем

Для наружной установки такой метод не рекомендуется, т.к. под воздействием атмосферных явлений крепеж может ослабнуть.

Иногда решетки монтируют на саморезы с внутренней стороны в торец вентиляционного проема. Действовать здесь нужно очень аккуратно и не затягивать чрезмерно болты. В противном случае решетку в углах можно повредить.

Такой метод крепления отличается надежностью, саморезов при этом не видно.

Если обычным методом установит решетку невозможно, существует еще один способ. Установку выполняют также на саморезы посредством крепежных пластин различной длины

Проще, но менее надежно можно выполнить крепление решетки на клей типа жидкие гвозди, будамекс, пеносил, дракон, титан.

Клеевой слой наносят равномерно на обратную сторону решетки или вокруг отверстия по заранее нанесенному контуру. Фиксируют изделие монтажной лентой, которую удаляют после высыхания клея.

После окончания монтажа решетки для вентиляции, стыки необходимо герметизировать.

Несколько советов по эксплуатации

Выбирая решетку, следует учитывать три главных критерия: размеры входа в вентиляционный канал, его геометрию, условия эксплуатации.

Под воздействием низких температур решетки, оснащенные жалюзи, могут покрыться коркой льда.

В результате обледенения задвижки не будут полностью закрывать вход воздуховода. Тогда неизбежно начнется обратное поступление воздуха в помещение

Кроме того, из-за образования льда уменьшится просвет и производительность вытяжки упадет. Чтобы решить эту проблему, лед необходимо регулярно удалять.

Выводы и полезное видео по теме

Как улучшить вентиляцию дома при помощи вентиляционной решетки:

Как поставить вентиляционную решетку правильно:

Решетка, имеющая в конструкции обратный клапан — важный элемент вентиляционной сети. Она способствует созданию и поддержанию благоприятного климата, предупреждает негативные состояния.

Таким образом, вложив небольшие финансы, вы значительно повысите уровень комфорта в доме.

sovet-ingenera.com

Вентиляционная решетка с обратным клапаном

Современный человек, особенно в городе большую часть своего времени проводи в помещениях и зданиях. Соответственно он не имеет доступа свежего воздуха. А чистый воздух является основой полноценного здоровья. Поэтому на первый план в обеспечении комфортных условий проживания и работы выходит создание нормальной вентиляционной системы. Особенно это актуально в таких местах как кухня или санузел. С пластиковыми окнами и с современными дверями человек закрыл себя герметически в каменных джунглях города. Большинство существующих вентиляционных систем обеспечивают вытяжку отработанного воздуха, не заменяя его чистым. Выходом из создавшегося положения станет установка вентиляционной решетки с наличием обратного клапана. В данной статье будут рассмотрены виды такого изделия, его монтаж и принципы эксплуатации. Понимание таких процессов станет причиной грамотного подбора описываемого устройства.

1

Создание обратной тяги

Прежде чем принять решение о монтаже вентиляционных решеток с наличием обратного клапана, предварительно узнают о вероятности создания обратной тяги в системе вентиляции здания. Правильно понимая и осознавая такой механизм, становиться возможным нормализация воздухообмена в помещении.

Принцип работы нормальной вентиляционных устройств, приточно-вытяжного характера базируется на постулате о равномерности входящего и исходящего объема воздуха. Если же весь поток уходит из дома, это говорит о создании обратной тяги и неважности притока свежей воздушной массы.

Отсутствие чистой воздушной массы в доме чревато, хронической усталостью, постоянными негативными состояниями и наличием хронических заболеваний.

Теперь разберем причины, которые служат базой для создания обратной тяги.

  1. 1. Основная причина сокращение объема воздуха поступающего в квартиру или его полное отсутствие.
  2. 2. Засорение отверстий мусором.
  3. 3. Поломка механизмов, регулирующих движение воздуха.
  4. 4. Работа мощных вытяжек.
  5. 5. Применение нескольких принудительных устройств работающих на отток воздушной массы одновременно, во всей системе вентиляции.
  6. 6. Постоянно дующий ветер, который не был принят в расчет строителями при создании дома.

Все перечисленные условия приводят к созданию обратной тяги и невозможности получения чистого кислорода. Даже при нормальной работе системы стоит поставить вентиляционные решетки с обратными клапанами для профилактики такого явления.

Вентиляционная решетка: виды, размеры и установка

2

Виды борьбы с обратной тягой

Повсеместное использование вытяжек делает неактуальными установку изделий с ручным управлением по пропуску воздушных масс. Новые методы предотвращают появление обратной тяги в автоматическом режиме. Все они связаны с установкой вентиляционных решеток с клапаном. Каждый способ при этом характеризуется своими достоинствами и недостатками. Все возможные методы рассмотрим пор отдельности.

Декоративная вентиляционная решетка

3

Одностворчатое изделие, основанное на гравитационном действии

Такой прибор работает на потоках направляемых из помещения с оказанием давления на клапанную створочку. При присутствии обратной тяги – давления нет, и створочка закрывается под действием гравитации.

Такой прибор применяется при естественном варианте вентиляции. Обязательно при установке соблюсти размещение клапана на базе его конструкционных особенностей. Это делается по горизонтали или вертикали.

Фото 1. Схема установки изделия по горизонтали и по вертикали.

Вентиляционная решетка для камина

4

Двустворчатый вариант с пружинами

Клапан, в виде бабочки, имеет в своей структуре две шторки. Они складываются под воздействием сил давления с определенной стороны или захлопываются когда фактора давления нет. Механизм захлопывания обусловлен действием вмонтированных пружин.

Такое устройство можно располагать пол любым углом.

Как показывает практика, подобное устройство четко работает при присутствии вытяжки. При покупке такого прибора обязательно нужно протестировать пружины к давлению воздушной массы. Современные устройства предполагают регулировку силы работы пружин.

5

Жалюзи на вентиляционной решетке

Клапан, установленный на решетке с выходом на улицу, может иметь форму жалюзи. Принцип работы аналогичен одностворчатому изделию и основан на гравитации. При использовании нескольких створок процесс работы устройства более эффективный. Размеры рассчитаны на возможные модели отверстий. Клапан может устанавливаться по всей площади решетки или исключительно на отверстие.

Фото 2. Пример вентиляционных решеток с жалюзи.

6

Использование гибких мембран

Применение мембранного варианта клапана обусловлено действие воздушного потока, которое изменят положение пластинки.

Одно направление потока служит для открытия мембраны, другой вектор напора закрывает ее. Сильный процесс обратной тяги может деформировать пластину.Ч избежать подобной ситуации, надо приобретать изделие с ребрами жесткости. Если попытаться сэкономить и купить устройство без ребер, то возникает вероятность деформации изделия. Результатом станет пропуск воздуха в нежелательном векторе.

7

Монтаж и эксплуатация

Проанализируем рекомендации необходимые для установок решеток.

  1. 1. Предварительно тестируем клапана, на предмет возможного заклинивания.
  2. 2. Само изделие должно содержать подготовленные отверстия. Решетки закрепляют при помощи саморезов.
  3. 3. Для лучшей фиксации и герметизации применяем монтажную пену. Ее заливают в зазор между решеткой и вентиляционным каналом.
  4. 4. Размеры изделия должны соответствовать форме вентиляционного канала.
  5. 5. Если возникает необходимость поочередного действия естественной вентиляции и принудительного прибора, нужно использовать решетку определенной конструкции с двумя щелями. Обе щели служат для разных типов вентиляции.
  6. 6. Не лишним будет укрепление стены возле отверстия непосредственно перед монтажом.

Теперь обратим внимание на эксплуатацию. Воздух, забираемый из кухонь, всегда несет в себе влагу. В холодное время это может служить причиной образования наледи на решетке, установленной на улице. Такой процесс приводит к прекращению движения воздуха. Отверстие просто сужается и/или полностью закрывается льдом. Существенно увеличивается нагрузка вытяжки.

Что делать?

Лучшим вариантом будит периодический осмотр наружной решетки. Наледь нужно удалять, нельзя ждать потепления и размерзания. Удаление производят механическим методом, при помощи различных предметов, которые помогут сбить лед. Возникает другая проблема. От ударов может повредиться решетка, изготовленная из пластика. Поэтому наружную решетку приобретать только из металлов.

Фото 3. Проверка работы вентиляционной ситемы.

Приобретение и установка решеток с обратными клапанами поможет решить вопрос с чистым воздухом. Недорогое изделие существенно улучшит комфорт и предупредит возникновение негативных состояний.

oventilyacii.ru

Вентиляционная решетка с обратным клапаном для вентиляции

Содержание статьи:

В помещениях современные люди проводят очень много времени, потому вентиляционная система так жизненно важна. Ведь условия пребывания дома, на работе, в школе, в детском садике постепенно сказываются на их здоровье.

Кухня — это то место, где воздух может содержать запахи, иметь в составе влагу, дым и другие загрязнения. В ванной комнате и туалете также будут накапливаться сырость и неприятная атмосфера. Сегодня человечество загерметизировало свои жилые помещения: установили пластиковые окна и качественные двери, не пропускающие свежего воздуха. Такая атмосфера в доме не может принести ничего хорошего.

В современном жилье жизненно необходимо иметь естественную вентиляцию. Идеально, когда для этого монтируется вентиляционная решетка с обратным клапаном. Этот вариант является хорошим решением проблемы очищения воздуха. Ценность его заключается в том, что клапан работает только на выход воздуха из помещения, но не на вход.

Устройство вытяжной решётки с клапаном

Конструкция данного прибора достаточно проста. Её составляют такие детали:

  • решётка для воздухозабора;
  • фланец для воздухоотвода;
  • клапан.

Сечение изделий бывает прямоугольное или круглое. Фланец для прикрепления воздушного канала имеет диаметр 110-150 мм.

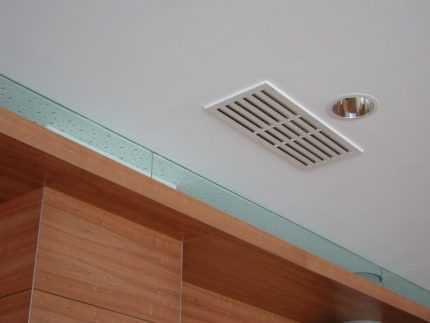

Решётка потолочная служит для защиты клапана от воздействий на него посторонними предметами. Ещё одна функция — декоративная.

Клапан открывается только в одну сторону.

Наиболее распространённый материал для изделия — пластмасса, так как часто в местах эксплуатации может быть повышенный процент влажности. Металлические детали могли бы поддаться коррозии. Существуют клапаны выполненные из чугуна. Они имеют вес больший, чем пластиковые, а это помогает им лучше закрываться.

Преимущества и принцип работы

Обычные вентиляционные решётки пропускают воздух в обоих направлениях. Это может быть большим минусом, когда на дворе или очень холодно, или жарко. Также возможно из шахты иногда будут доноситься и разные неприятные запахи. А добавить сюда мух, комаров, пыль — и вовсе нехорошо получается.

Достоинства, которыми обладает вентиляционная решётка с вмонтированным клапаном:

  • обладает защитой от насекомых, пыли, мусора;
  • снижает уровень шума, так как она оснащена специальным шумопоглотителем;
  • перекрывает доступ зимой холодного, а летом жаркого воздуха;
  • препятствует попаданию запахов в то помещение, где она эксплуатируется, из шахты или рядом расположенных квартир.

Недостатком устройства является то, что лепестки иногда зимой примерзают, когда на улице мороз. Тогда вентиляция не выполняет своей функции. Этот минус можно нейтрализовать, установив данную конструкцию в области вытяжки.

Разновидности клапанов

Клапан выполнен так, что направляет воздушные массы лишь в сторону шахты, но не назад. Он сделан в виде «бабочки», квадратный или круглый (по форме сечения). На оси у него прикреплены лепестки, это они закрывают вход обратной тяге. Устанавливать «бабочку» можно в каком-либо положении.

Когда клапан выполнен в виде квадрата или круга, то принцип их работы такой же, как и у «бабочек».

Инерционная решётка также может служить в роли клапана, её монтируют снаружи. Жалюзи открываются только в едином направлении. При выключенной решётке они закрыты.

Если обратный клапан будет отсутствовать, возникнет конденсат на изделии и в самой вытяжной шахте, а также станут возможными сквозняки.

За способом подогрева клапаны различают:

  • с электроподогревом — зимой не выходят из строя;
  • без электроподогрева — используются в помещениях.

В вытяжках, где возникают большие сквозняки, применяется обратный клапан взрывозащищённого типа.

Правила выбора

Чтобы удачно выбрать этот тип устройства, нужно знать некоторые нюансы:

  1. Для начала измерить параметры отверстия внутренней вытяжки. Это следует сделать для того, чтобы потом не пришлось купленную решётку обменивать на другую.
  2. Обратить внимание на качество предлагаемого изделия.
  3. Лучше приобрести товар известного производителя, так как это снизит вероятность покупки некачественного устройства.
  4. Следует убедиться в безопасности материалов, составляющих изделие.

Установка и эксплуатация

Перед началом монтажа обязательно нужно проверить положение клапана, чтобы он случайно не заклинил. Если этого не делать, а установить вентиляционную решётку данного типа, то потом может возникнуть такая проблема, и устранить её будет сложно. Тогда устройство просто не будет работать.

В изделии должны присутствовать отверстия для его монтажа. Сначала вентиляционную решётку крепят на саморезы, а чтобы лучше зафиксировать её используют монтажную пену. Запенивают зазоры между внешним диаметром изделия и отверстием вентиляции.

При качественно исполненной работе, воздух в вентилируемых помещениях будет освобождён от примесей, атмосфера в доме станет здоровее.

Как сделать эффективную вентиляцию?

При правильном проектировании, вытяжное отверстие при монтаже данного типа климатического оборудования должно быть на потолке или сверху на стене, не ниже 10 см от него. Потому, что через него выводится тёплый воздух. На его место поступает свежий и холодный.

А на деле во многих помещениях всё иначе — вентиляционное отверстие делают достаточно низко. Тёплый лёгкий воздух не может опуститься ниже, чтобы выйти через решётку. Так создаётся зона застоя, расположенная выше вытяжки.

Ошибкой в проектировании вентиляции есть, и то, что трубы монтируют меньшей высоты, чем следует. Разница давлений минимальная, и это препятствует эффективной работе вытяжки.

Часто в частных жилищах с целью экономии, на две комнаты по соседству, делают одну вентшахту. Из-за этого воздух может беспрепятственно перемещаться, а запахи вместе с ним. Получается, что отработанные воздушные массы не удаляются, а «переходят» их помещения в помещение. Такое положение вещей является совсем неправильным, и во избежание такой ситуации, на разработке правильного вентилирования экономить не следует.

Камин также часто стаёт причиной неэффективной работы вентсистемы. Когда топливо сгорает, то количество кислорода тоже уменьшается, и идёт выкачка воздуха из вытяжки.

В кухне просто необходимо установить вентиляцию, которая будет работать сама по себе. К сожалению, строители этим пренебрегают. «В моде» сейчас принудительная система проветривания в виде вытяжного «зонта». Она работает с помощью электричества, а когда оно отсутствует, то и вентиляции нет, и получается застой воздуха.

Решётка потолочная с вмонтированным обратным клапаном помогает наладить здоровый микроклимат в доме, и не требует для оснащения ею больших денежных средств и высококлассных специалистов по установке. Последнее время данная климатическая техника является составляющей современной вентиляции каждого дома и даже офиса. Когда она сделана качественно, это подарит вам свежий воздух и отличное самочувствие.

strojdvor.ru

Вентиляционные решетки с обратным клапаном для кухни: эстетично и практично

Обустройство качественной вентиляции на кухне имеет особое значения для безопасности и здоровья. Одним из ключевых элементов системы вентиляции является решетка, смонтированная на входе в вентиляционную шахту или воздуховод. Она организует воздушные потоки, осуществляет защитную функцию и является элементом дизайна. Интересное и функциональное решение – вентиляционные решетки с обратным клапаном для кухни, устраняющие опасность обратного потока воздуха.

Секреты качественной вентиляции кухни

В качестве материалов моделей используются:

  • легкие, недорогие и стойкие пластмассы – самый популярный вариант;
  • алюминий – более прочный и надежный;
  • сталь – при наличии защитного покрытия;
  • нержавейка – редко из-за высокой цены;
  • дерево – только после обработки антисептиком.

Исходя из формы сечения, решетка для вентиляции на кухне может быть круглой или квадратной. Могут использоваться регулируемые либо стационарные модели. Инерционные модификации перекрывают поток при отсутствии воздухообмена.

При обустройстве кухонной вентиляции в многоквартирном здании нередко возникает проблема обратного потока воздуха из общедомовой шахты. Такое явление, например, может вызываться включением мощной вытяжки соседями. Предотвратить обратный ток воздуха сможет вентиляционная решетка с обратным клапаном для кухни, смонтированная на входе в вытяжную шахту.

Поток воздуха от популярных вытяжек над плитой рекомендовано выводить за наружную стену. При этом возникает проблема проникновения холодного воздуха в кухню.

При выводе вытяжных воздухопроводов от кухонной вытяжки за пределы наружной стены установка решетки вентиляционной, снабженной обратным клапаном, является обязательной.

 Вентиляционные решетки с обратным клапаном для кухни: варианты

В состав решетки вентиляционной, оснащенной клапаном обратным входят:

  • фланец установочный;
  • защитная решетка;
  • клапан обратный;
  • корпус, объединяющий все конструктивные элементы.

Лучшим материалом, из которого изготавливается вентиляционная решетка на кухню, является качественная пластмасса:

  • обеспечивающая стойкость к повышенной влажности;
  • позволяющая снизить стоимость;
  • облегчающая чистку и обслуживание;
  • обладающая малым весом.

Обратный клапан представляет собой квадратную или круглую пластину либо несколько лепестков. Благодаря креплению на оси с эксцентричным размещением клапан открывается перемещением воздуха в правильном направлении. Обратный поток воздуха поджимает пластину или лепестки к корпусу и перекрывает воздухообмен. Правильная установка вентиляционной решетки на кухне, качественное ее исполнение позволяют работать обратному клапану даже при естественном воздухообмене.

 Достоинства и недостатки вентиляционных решеток с обратным клапаном

Среди преимуществ моделей с обратным клапаном:

  • защита от холодного воздуха в течение зимы и горячего при летней жаре;
  • препятствие перетоку воздуха, запахов от соседей;
  • недопущение в помещение пыли, комаров.

Среди возможных недостатков большая стоимость и возможность замерзания, нарушающая работу клапана зимой. При наружной установке целесообразно использование моделей с подогревом.

 Вентиляционная решетка на кухню – монтаж и демонтаж

Рассмотрим подробнее, как установить вентиляционную решетку на кухне своими силами. Модель изделия подбирается соответственно габаритам входа в шахту и воздухопровода.

Надежным и несложным является крепление шурупами, рекомендуемое для стен из дерева, бетона, а также кирпича и гипсокартона.

Установка производится в следующей последовательности:

  • модель прикладываем к входу в вытяжку;
  • намечаем существующие отверстия крепления;
  • при отсутствии крепежных отверстий сверлим их сами;
  • загоняем в них дюбели;
  • устанавливаем решетку с помощью саморезов.

Для гипсокартона и дерева используем дрели и соответствующие сверла. Отверстия в бетоне или кирпиче выполняем перфоратором со сверлом из победита. Особые сверла используются для керамической плитки.

Менее надежным, но более простым является монтаж на клею. Хорошие результаты дают клеи типа пеносил, жидкие гвозди, титан, а также будамекс, дракон. Клей равномерно размещают на тыльной стороне решетки либо по намеченному контуру вокруг отверстия. Аккуратно устанавливаем изделие и фиксируем его лентой монтажной. После схватывания клея снимаем ленту.

При необходимости чистки возникает вопрос, как снять вентиляционную решетку на кухне, быстро и легко. При креплении саморезами достаточно их просто открутить.

ventilaciya.info

Вентиляционная решётка с обратным клапаном

Обратный клапан на вентиляционной решётке служит для предотвращения попадания в помещение посторонних запахов из общей системы очистки воздуха, а также проникновения воздуха с улицы через вытяжку.

Функция его заключается в пропускании воздуха в одном направлении. Если сэкономить на его покупке и установке, вентиляция может работать как на приток, так и на вытяжку в зависимости от разности температур и давлений в помещении и на улице или в смежных помещениях. Может статься так, что жильцам будет доподлинно известно, что у соседей сегодня на ужин, и это далеко не худший вариант – в вентиляционную систему выходят также и санузлы.

Принцип работы вентиляционной решётки с клапаном

Содержание статьи

Решётка с обратным клапаном состоит из трёх основных частей: неподвижной части, подвижной части и фланца, к которому подсоединяется воздуховод.

Неподвижная часть представляет собой решётку, играющую декоративную и защитную роли, частично скрывая клапан и защищая его от механических повреждений. Выполняется из пластмассы, имеет, как правило, прямоугольную форму и перекрывает помимо вентиляционной шахты часть стены.

Подвижная часть выглядит как лепесток прямоугольной либо круглой формы, открывающийся в одном направлении. Иногда встречается форма «бабочки». Поскольку система эксплуатируется в условиях повышенной влажности, то обратный клапан выполняется из пластика, не боящегося агрессивного воздействия влаги. Металлические конструкции имеют кустарное происхождение, и особой надёжностью не отличаются.

Фланец представляет собой сечением круг диаметром 110–150 мм и предназначен для подсоединения клапана в воздуховод.

Типы конструктивных решений обратных клапанов

Основных вариантов предотвращения обратной тяги в систему вентиляции четыре. Каждый вариант имеет сильные и слабые стороны, выбор определённого варианта зависит от конкретных условий:

Клапан одностворчатый гравитационного действия

Принцип действия основан на использовании закона тяготения, створка закрывается под действием силы тяжести при отсутствии тяги из помещения. Выполняется в двух вариантах для горизонтальной и вертикальной установки – открытие происходит либо за счёт смещения оси, на которой крепится створка относительно центра канала воздуховода, либо за счёт расположенного в устройстве (или вне устройства) противовеса.

Важно! Обязательна установка обратного клапана такого типа строго по уровню. Если этого не сделать, он может закрываться не полностью, либо срабатывать только на большой напор воздуха. Особенно актуален монтаж клапана строго по уровню в системах с естественной вентиляцией.

Клапан двустворчатый с использованием пружин

Его ещё называют «бабочка» из-за сходства лепестков заслонки с крыльями, складывающимися при избыточном давлении воздуха и расправляющимися при отсутствии тяги. Не зависит от силы тяжести и ставится в вентиляционную систему под любым углом. Посредством натяжения и ослабления пружин регулируется чувствительность клапана к перепадам давления. В большинстве устанавливаются клапана-бабочки в вентиляционных системах с принудительной вытяжкой.

Жалюзи на вентиляционную решётку

Принцип действия устройства гравитационный, ставится снаружи системы и выглядит как решётка, закрывающая воздуховод с улицы. Существуют варианты клапанов на всю решётку и размером с закрываемое отверстие воздуховода. Ввиду малого размера и массы лепестков подходит для естественной вентиляции.

Гибкая мембрана

Конструкция очень чувствительна к току воздуха, поэтому применяется как в естественной, так и в принудительной вентиляции. Мембрана при движении воздуха в одном направлении сгибается, давая воздуху беспрепятственно циркулировать, а при изменении направления воздуха мембрана разгибается и закрывает воздуховод.

Важно! При сильном токе воздуха мембрана может изогнуться в обратную сторону. Как результат мембрана может деформироваться о стенки воздуховода и частично пропускать воздух в обратном направлении. В таких случаях в воздуховод дополнительно устанавливают рёбра жёсткости, в которые упирается мембрана.

Правила размещения и монтажа вентиляционной решётки с клапаном

Основное правило заключается в том, что монтаж системы следует производить так, чтобы при включённых или выключенных вентиляторах, вытяжках отсутствовала обратная тяга.

В случае, если в системе всего одна точка забора воздуха, от которой он направляется на улицу через воздуховод, то установки одного клапана будет достаточно. В случае более сложной топологии вентиляции следуют таким правилам:

  • На каждую точку забора воздуха ставится по клапану во избежание обратной тяги в этом месте.
  • В месте выхода воздуховода на улицу ставится ещё один клапан, для профилактики – обратной тяги без него не будет только при полной герметичности воздуховода.

Монтируют обратные клапаны с тем расчётом, чтобы до них легко было добраться, осуществлять за ними уход – удалять грязь и жир, чтоб не заедали.

Перед монтажом клапана следует убедиться, что фирма-изготовитель не установила в воздуховоде своё устройство, если оно уже есть – необходимость в его установке отпадает.

В вентиляционных шахтах многоквартирных домов, помимо посторонних запахов из соседних квартир, обитают птицы, крысы, насекомые. Продукты их жизнедеятельности особой санитарией не отличаются, поэтому в таких системах обязательно применение принудительной вентиляции. Доступ воздуха из воздуховода обратно в помещение следует исключить. Рассчитывать на добросовестность управляющих компаний в выполнении очистных работ не стоит.

Особенности эксплуатации

В морозную погоду на оснащённых жалюзи решётках может образовываться корка льда, и возникают следующие проблемы:

  • Створки перестают полностью перекрывать выходное отверстие воздуховода, начинается обратный ход воздуха в квартиру, хоть и незначительный, но в холодное время весьма ощутимый.
  • Сечение отверстия уменьшается из-за намёрзшего льда, падает общая производительность вытяжки, перегружаются вентиляторы.

Лёд удаляется механическим путём, но тут главное не переусердствовать и не удалить решётку вместе со льдом. Имеет смысл на улицу ставить металлическую конструкцию вместо пластмассовой.

В заключение можно сделать вывод, что вложив сравнительно небольшую сумму в установку решётки с обратным клапаном, дышаться станет намного легче, причём в прямом смысле слова. Человек может обойтись без еды месяц, без воды три дня, а без воздуха полторы — две минуты. Не стоит пренебрегать самым необходимым, нужным как воздух.

setafi.com

Вентиляционные решетки с обратным клапаном: как выбрать?

Отличным решением для обустройства домашней вентиляции будут вентиляционные решетки с обратным клапаном.

Как известно, воздух в окружающем пространстве содержит огромное количество всевозможных примесей, которые вредно сказываются на организм человека.

В воздухе регулярно скапливаются частицы пыли, различные микроорганизмы неизвестного происхождения, вредные бактерии, влага и многие другие микроэлементы, которые просто невозможно заметить невооруженным взглядом.

Все это может сильно навредить здоровью человека и стать причиной развития серьезных заболеваний.

Чтобы этого не произошло важно правильно оборудовать домашнюю систему вентиляции, которая будет эффективно противодействовать попаданию в жилое пространство нежелательных элементов.

Особенно это актуально для кухни, в которой регулярно скапливается огромное количество неприятных запахов.

Конечно, можно купить и смонтировать обычную систему вентиляции, однако это не защитит помещение от попадания в него посторонних запахов и атмосферного воздуха с улицы.

Установка обыкновенной вытяжки поможет решить проблему с удалением внутреннего воздуха, однако не защитит пространство со стороны улицы.

В этом случае выходом из положения может устать монтаж специальной вентиляционной решетки, которая будет оборудована обратным клапаном.

Особенности и принцип работы

Если оборудовать вентиляционную систему обыкновенной вентиляционной решеткой, то в этом случае воздух из помещения будет одновременно и удаляться и поступать с улицы.

Предотвратить это и направить воздух только в одном направлении можно, если установить вентиляционную решетку, которая будет оснащена специальным обратным клапаном.

Данный обратный клапан собой представляет площадь определенного сечения, которая выполнена в виде круга, квадрата или так называемой «бабочки».

Данный клапан имеет лепестки, которые прочно крепятся на специальной оси в шахте вентиляции. Данные лепестки способны пропускать воздух только в одном направлении.

Таким образом, при направлении нежелательных воздушных потоков в пространство кухни, данные лепестки автоматически придут в положении, при котором просвет шахты просто перекроется.

Как правило, устанавливается такая вентиляционная решетка в районе вытяжки, а не во внутреннем пространстве шахты.

Вентиляционная решетка, которая оснащена обратным клапаном, имеет ряд достоинств.

В первую очередь она предотвращает попадание в помещение, как холодного, так и наоборот жаркого воздуха со стороны улицы.

Кроме этого, благодаря установки вентиляционной решетки данного типа можно предотвратить попадание в шахту нежелательной пыли, насекомых и многих других элементов.

Данная вентиляционная решетка защитит внутреннее пространство дома от посторонних атмосферных запахов, а также за счет установки специального шумоглушителя в помещение будут поступать приглушенные звуки со стороны улицы.

Единственным недостатком, который можно приписать вентиляционной решетке, оснащенной обратным клапаном, это возможное примерзание ее лепестков при низких температурах за окном, что сделает просто невозможным проводить вентиляцию внутреннего пространства дома.

Впрочем, при установке вентиляционной решетки данного типа в области вытяжки, можно будет избежать этой проблемы.

Как выбрать?

Существует несколько определенных правил, которые обязательно следует изучить, перед тем как купить вентиляционную решетку, оснащенную обратным клапаном.

Прежде всего, необходимо внимательно осмотреть отверстие в районе внутренней вытяжки и измерить все его геометрические размеры и сечение.

Это необходимо для того чтобы устройство действительно подошло по своим размерам и его не пришлось менять на новое.

Кроме этого, при выборе вентиляционной решетки данного типа следует уделять внимание ее качеству исполнения.

Видео:

Лучше немного переплатить деньги и приобрести товар, который был произведен известным производителем, что существенно снизит риск покупки вентиляционной решетки низкого качества.

При этом не стоит забывать и о том, что в наше время можно найти соответствующий товар от малоизвестного производителя по доступной цене, который будет обладать достойным качеством.

Специалисты рекомендуют при покупке вентиляционной решетки, оснащенной обратным клапаном спросить у продавцов соответствующий сертификат качества.

В этом документе можно будет найти всю информацию о товаре и понять из чего он собран.

Материалы, из которых сделано устройство данного типа, должны быть изготовлены только из экологически чистых составляющих и в их состав не должны входить вредные компоненты.

Также следует убедиться в том, что приобретаемая вентиляционная решетка, оснащенная обратным клапаном полностью соответствует все требованиям и нормам.

Только при соблюдении всех этих условий можно купить тот товар, который при своей эксплуатации не нанесет вред здоровью.

Монтаж и эксплуатация

Правильно купить вентиляционную решетку с обратным клапаном этот только пол дела.

Большое значение играет ее установка, которая должна быть выполнена по всем правилам и только в этом случае она будет эффективно выполнять свое основное предназначение.

Монтировать ее следует в районе вытяжки и только на наружной поверхности стены.

Некоторые модели допускают установку внутри вентиляционной шахты, однако в этом случае к ней будет затруднен доступ впоследствии.

В конструкции вентиляционной решетки данного типа обязательно должны быть предусмотрены специальные технологические отверстия для ее крепления по месту назначения.

Делается это при помощи обыкновенных саморезов. Для более прочной фиксации вентиляционной решетки, оснащенной обратным клапаном, специалисты рекомендуют использовать монтажную пену.

Ее запенивается вся области входного отверстия вытяжки, которое не перекрывается устройством.

Перед тем, как произвести монтаж вентиляционной решетки данного типа, рекомендуется проверить положение рабочего клапана.

Существует риск того, что обратный клапан может оказаться в открытом положении и при необходимости просто не сработает.

Если это станет заметно только после того, как решетка будет прочно укреплена в вентиляционной шахте, решить проблему будет крайне сложно, а в некоторых случаях и вовсе невозможно.

Видео:

В этом случае устройство просто не сможет выполнять все свои функции.

Если вся работа будет проделана правильно, то проблема очистки помещения от посторонних запахов и попадания воздуха со стороны улицы решится навсегда.

На сегодняшний день вентиляционные решетки, которые дополнительно оснащены обратным клапаном являются неизменным атрибутом современной вентиляции не только домашнего пространства, но и офиса.

stroyremned.ru
