Решетки на окна чертежи с размерами. Оконные решетки своими руками

Решетки на окнах загородного дома или квартиры на первом этаже – это не только гарантия безопасности и неприкосновенности жилища. Решетки могут стать декоративным элементом, украшающим окна и придающим ему шарм и индивидуальность. Конечно, заказ решеток, особенно если речь идет о нескольких окнах – дело недешевое. Но, имея некоторые навыки работы с металлом и сварочным аппаратом, их вполне можно сделать своими руками.

Разновидности защитных решеток на окна

Решетки могут быть как глухими, жестко закрепленными в стене, так и распашными, и раздвижными, запирающимися изнутри. Первый вариант хоть и является хорошей защитой от воров, но с точки зрения пожарной безопасности не всегда приемлем. Сплошные несъемные решетки в случае пожара могут стать непреодолимым препятствием, поэтому устанавливать их можно только в тех зданиях и помещениях, которые имеют два независимых выхода.

Раздвижные решетки, как правило, покупают уже готовыми – их изготовление требует высокой точности и подвижности конструкции. Сэкономить в этом случае можно разве что на самостоятельной установке, технология которой мало отличается от установки распашных решеток.

Распашные решетки – пожалуй, самая простая в установке и самостоятельном изготовлении, и вместе с тем удобная и безопасная разновидность решеток на окна, которую можно успешно выполнить своими руками. Распашные решетки выполняют запирающимися изнутри на врезной замок. Материал для изготовления решеток может быть различным: пруток, металлическая лента, кованые декоративные элементы. Наиболее просты в выполнении решетки из прутка, выполненные с применением сварки. О технологии их изготовления и пойдет речь.

Подготовительные работы

Из инструмента и вспомогательных материалов вам потребуются:

• Болгарка и круги по металлу;
• Сварочный аппарат;

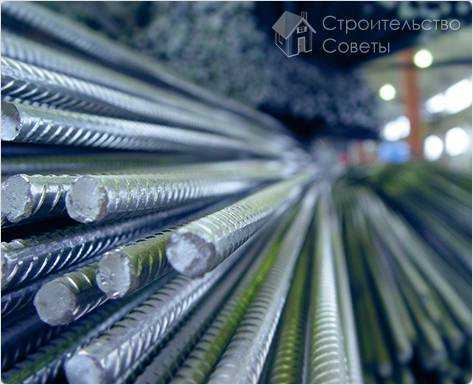

• Перфоратор с диаметром бура на 1-2 мм меньше диаметра рифленого прутка для штифтов;
• Молоток;
• Обрезки уголка или металлической полосы для крепления навесных петель;
• Грунтовка и краска по металлу.

Технология выполнения решеток

1. Подготовленный материал нарезают по эскизу. При необходимости создать сложный рисунок пруток изгибают. Удобнее это делать по заранее изготовленному шаблону. Для скругленных элементов можно использовать металлическую трубу подходящего диаметра. Если рисунок решеток повторяется в зеркальном отображении – не забудьте об этом при подготовке деталей.
2. Сваривают решетку по эскизу. Делать это удобно на ровной поверхности, например, на металлическом верстаке или бетонной площадке. Сварку начинают с каркаса или крайних элементов, прихватывая их на точечную сварку. После этого замеряют решетки, сравнивают диагонали, и если полученный результат соответствует эскизу, продолжают сборку решеток.
3. Если решетка выполняется без каркаса, в месте установки петель и замка к прутку решетки необходимо приварить отрезки металлической ленты или уголка. Также приваривают на одну из решеток стальную полосу, к которой крепят замок с вертикальными ригелями.
4. Закрепляют в откосах окна штифты. Для этого готовые решетки прикладывают к окну, выравнивают, размечают места установки штифтов с учетом закрепления навесных петель. Для закрепления двухстворчатых решеток достаточно 8 штифтов – по два с каждой стороны окна, сверху и снизу.
5. Перфоратором сверлят в откосах отверстия глубиной 10-15 см. В них вбивают штифты из рифленого прутка так, чтобы на поверхности оставалось по 2-3 см прутка. При необходимости его можно подрезать болгаркой. На пруток наваривают уголок или металлическую ленту в виде каркаса.
6. Приваривают петли так, чтобы они были направлены встречно – это сделает решетку несъемной. Вставляют в петли ответную часть, прикладывают решетки и по месту приваривают их к петлям.
7. Все металлические элементы зачищают от окалины, покрывают грунтовкой, а после ее высыхания – краской по металлу.

Решетки на окна могут стать настоящим украшением ваших окон, если проявить немного фантазии. При покраске можно покрыть их полностью или частично слоем патины, создав тем самым решетки «под старину». Можно закрепить на них кованые элементы с цветочными мотивами или орнаментом. В нижней части решеток можно также сделать кронштейны под цветочные ящики. При этом главное – помнить, что конструкция при этом должна выполнять свою основную функцию и защищать от непрошеных гостей.

Собственная безопасность и безопасность семьи должна быть на первом месте. Добиться безопасности можно различными способами. Одни из них — установка решеток на окно, особенно это касается тех квартир, которые находятся на первом этаже. Кроме квартир, решетки могут понадобиться в загородных домах, а также на дачах. Сделать их можно самостоятельно, обладая требуемыми навыками. В статье будут рассмотрены возможные варианты решеток, изготовление эскиза, процесс сборки и монтажа.

Какими бывают решетки

Решетки делятся на группы в зависимости от способа и вида изготовления. По конструктивным особенностям можно выделить:

• глухие;
• раздвижные;
• распашные;
• откидные.

Глухие решетки встречаются чаще всего. Их особенностью является то, что они не открываются никаким образом. Представляют собой такие решетки прочную монолитную металлическую конструкцию, которая закрепляется на окно. Из положительных моментов можно выделить прочность и высокий уровень защиты. Но если речь идет о пожарной безопасности, то решетки такого типа не являются лучшим вариантом. Они блокируют возможность эвакуации во время пожара или другой непредвиденной ситуации. Раздвижные решетки имеют интересную конструкцию. Она является одной из самых сложных для самостоятельного изготовления. Конструкция такой решетки представляет собой пересечение многих металлических пластин, которые соединяются между собой подвижно. Часто такие решетки использую не только на окнах, но и на дверях. Они прекрасно защищают витрины магазинов от мародеров.

Распашная решетка в плане пожарной безопасности намного выгоднее. Конструкция может быть оборудована одной или несколькими створками. Такая конструкция чаще всего представляет собой металлическую раму, которая монтируется на окно, а с помощью петель к ней крепятся створки. Фиксация створок в закрытом положении осуществляется с помощью навесного или другого замка. Откидные решетки также являются интересным решением с точки зрения пожарной безопасности. По внешнему виду они практически ничем не отличаются от глухих, но изнутри фиксаторы могут быть отщелкнуты, чтобы вытолкнуть решетку наружу.

Обратите внимание! Распашная решетка может быть взломана легче, чем глухая. Это связано с тем, что замок и петли находятся в доступности злоумышленнику. Чтобы исправить ситуацию, необходимо предусмотреть скрытый вариант установки этих модулей в решетке.

По способу изготовления решетки можно разделить на:

• сварные;
• сварные с ковкой;
• кованные;
• литые.

Сварной вариант решетки для окон является самым простым в изготовлении, а также имеет невысокую стоимость. Такие решетки сложно назвать произведением искусства, но они отлично выполняют свою задачу. Чаще всего такие решения применяются в дачных домах, где не требуется особая эстетика. Вторая категория решеток изготавливается похожим методом, но в ней есть элементы ковки. Это, например, могут быть какие-либо узоры или цветы, которые скрашивают чопорность решения. Полностью кованные решетки не исключают использования при производстве сварных швов. Смотрятся такие изделия просто великолепно, поэтому часто их используют на особняках и в загородных домах. Минусом таких решеток является высокая стоимость на производство. Литые решетки могут быть изготовлены из чу

www.kalinark.ru

Чертеж оконной решетки. Простая распашная решетка на окна своими руками. Раздвижные решетки своими руками. Что для этого нужно

Собственная безопасность и безопасность семьи должна быть на первом месте. Добиться безопасности можно различными способами. Одни из них — установка решеток на окно, особенно это касается тех квартир, которые находятся на первом этаже. Кроме квартир, решетки могут понадобиться в загородных домах, а также на дачах. Сделать их можно самостоятельно, обладая требуемыми навыками. В статье будут рассмотрены возможные варианты решеток, изготовление эскиза, процесс сборки и монтажа.

Какими бывают решетки

Решетки делятся на группы в зависимости от способа и вида изготовления. По конструктивным особенностям можно выделить:

• глухие;
• раздвижные;
• распашные;
• откидные.

Глухие решетки встречаются чаще всего. Их особенностью является то, что они не открываются никаким образом. Представляют собой такие решетки прочную монолитную металлическую конструкцию, которая закрепляется на окно. Из положительных моментов можно выделить прочность и высокий уровень защиты. Но если речь идет о пожарной безопасности, то решетки такого типа не являются лучшим вариантом. Они блокируют возможность эвакуации во время пожара или другой непредвиденной ситуации. Раздвижные решетки имеют интересную конструкцию. Она является одной из самых сложных для самостоятельного изготовления. Конструкция такой решетки представляет собой пересечение многих металлических пластин, которые соединяются между собой подвижно. Часто такие решетки использую не только на окнах, но и на дверях. Они прекрасно защищают витрины магазинов от мародеров.

Распашная решетка в плане пожарной безопасности намного выгоднее. Конструкция может быть оборудована одной или несколькими створками. Такая конструкция чаще всего представляет собой металлическую раму, которая монтируется на окно, а с помощью петель к ней крепятся створки. Фиксация створок в закрытом положении осуществляется с помощью навесного или другого замка. Откидные решетки также являются интересным решением с точки зрения пожарной безопасности. По внешнему виду они практически ничем не отличаются от глухих, но изнутри фиксаторы могут быть отщелкнуты, чтобы вытолкнуть решетку наружу.

Обратите внимание! Распашная решетка может быть взломана легче, чем глухая. Это связано с тем, что замок и петли находятся в доступности злоумышленнику. Чтобы исправить ситуацию, необходимо предусмотреть скрытый вариант установки этих модулей в решетке.

По способу изготовления решетки можно разделить на:

• сварные;
• сварные с ковкой;
• кованные;
• литые.

Сварной вариант решетки для окон является самым простым в изготовлении, а также имеет невысокую стоимость. Такие решетки сложно назвать произведением искусства, но они отлично выполняют свою задачу. Чаще всего такие решения применяются в дачных домах, где не требуется особая эстетика. Вторая категория решеток изготавливается похожим методом, но в ней есть элементы ковки. Это, например, могут быть какие-либо узоры или цветы, которые скрашивают чопорность решения. Полностью кованные решетки не исключают использования при производстве сварных швов. Смотрятся такие изделия просто великолепно, поэтому часто их используют на особняках и в загородных домах. Минусом таких решеток является высокая стоимость на производство. Литые решетки могут быть изготовлены из чугуна в заводских условиях. Их недостатком является значительный вес и высокая стоимость.

Предназначение решеток

Решетки отличаются не только по конструктивным особенностям или способу изготовления, но и по предназначению. Вот три основных класса конструкций:

• декоративные;
• охранно-декоративные;
• охранные.

Первый вид металлической конструкции не имеет своей целью выполнять защитные функции. Такие изделия монтируются для того чтобы подчеркнуть внешний вид здания. Ко второму виду решеток можно отнести конструкции с элементами ковки и кованные. Они являются украшением, а также выполняют защитную функцию. К охранным относятся обычные металлические сварные конструкции. Но отличие также лежит в толщине используемого материала. Для первого варианта диаметр арматуры может составлять всего 1 см, а в последнем уже от 2 см.

Способы фиксации в проем

Решетки монтируются на окна различным способом. Некоторые хозяева предпочитают использовать внутреннее крепление. Оно подразумевает расположение конструкции непосредственно в оконном проеме. Этот способ несколько сложнее, но более надежен для взлома. Другой вариант внутреннего монтажа подразумевает расположение конструкции внутри помещения или между двумя окнами. Он является не таким громоздким, но не совсем удобен в использовании. Другой вид монтажа называется наружным. При этом конструкция крепится не в проеме, а к внешним стенам. Преимуществом такого способа является дополнительное пространство на отливе, которое можно использовать для расположения цветов и других предметов. Из недостатков стоит выделить необходимость ответственного подхода к монтажу, т. к. крепежные элементы могут быть легко демонтированы.

Проектирование собственного варианта

Проектирование собственной конструкции начинается с выполнения замеров. В этом случае понадобится рулетка. Хорошо, если доступ к окну есть снаружи здания, тогда замеры будут более точными. До проведения замеров, необходимо точно определиться с тем, как будет выполнена установка конструкции. Если был выбран наружный монтаж, тогда необходимо сделать пометки, до каких пор будет смонтировано изделие и, уже отталкиваясь от них, производить расчеты. Далее потребуется лист бумаги, карандаш и немного воображения. Масштаб можно соблюдать только для сложных конструкций, где будет иметь значение место расположения отдельных элементов.

Когда этого не предусматривается, конечные размеры просто наносятся на подготовленный чертеж. Стоит помнить, что чертеж в масштабе облегчит задачу по подсчетам требуемого материала. Лучше использовать листок в клетку, так будет проще сориентироваться. В эскизе важно предусмотреть небольшие распорки, которые будут выполнять роль ребер жесткости. Если чертеж уже готов, тогда можно приступать к выбору арматуры, из которой будет изготовлена решетка. Для охранно-декоративной конструкции можно использовать квадрат с размерами 12×12 мм, если это кругляк, то его диаметр может быть таким же. Основа или каркас изготавливается из уголка или квадратного профиля. Чаще используется первый с размерами 50×50 мм, подойдет также уголок с неравномерными сторонами, если он уже есть в наличии.

Обратите внимание! В зависимости от выбранной конструкции могут понадобиться петли для подвешивания, держатели для замков и другие компоненты.

Требуемый инструмент

Для тех, кто занимается ремонтными работами не будет проблем с подготовкой требу

optolov.ru

изготовление и монтаж своими руками

Красивые резные ставни, которые раньше были традиционными в русских избах, в наше время все чаще заменяют на надежные и крепкие решетки. Решетки для окон – это больше функциональное решение, нежели дизайнерское. Их основное предназначение – защитить ваш дом от стороннего проникновения и возможного взлома с целью кражи.

Но красивый внешний вид никто не отменял, поэтому оконные решетки являются дизайнерским дополнением общего стиля дома и участка в целом. Они могут быть разных видов и типов, с изысканными коваными элементами, с подставками для цветов, в разных цветовых решениях. Главное, чтобы они надежно выполняли свою охранную функцию.

В нашей статье мы постараемся подробно рассказать о способах изготовления оконных решеток, об их видах, дизайне, объясним, какие решетки раздвижные, а какие глухие, покажем их образцы, вы узнаете, как можно изготовить и сделать монтаж оконных решеток своими руками.

Оконные решетки – ваша безопасность

Самый простой способ получить красивую лужайку перед домом

Вы, конечно же, видели идеальный газон в кино, на аллее, а возможно, и на соседской лужайке. Те, кто хоть раз пытался вырастить зеленую площадку у себя на участке, без сомнений скажут, что это огромный труд. Газон требует тщательной посадки, ухода, удобрения, полива. Однако так думают только неопытные садоводы, профессионалы давно знают про инновационное средство — жидкий газон AquaGrazz.

Читать далее>>

Виды оконных решеток

Поскольку оконные решетки предназначены, в первую очередь, для охраны от несанкционированного доступа, то их чаще всего используют жильцы нижних этажей в многоквартирных домах, офисах предприятий, загородных домах.

Есть целый перечень предприятий и офисных помещений, где наличие решетки на окне является обязательным и предусмотрено Правилами безопасности. К ним относятся:

• банковские учреждения,
• кассы предприятий,
• кабинеты для работы с секретными документами,
• компьютерные отделы и классы,
• ювелирные магазины

и целый ряд других объектов, где конструкция решеток и стальные замки защищают от внешнего проникновения.

Металлические оконные решетки с оригинальным дизайном, могут стать украшением фасада здания (смотрите фото далее), они добавляют в его архитектуру нотку неповторимой уникальности.

Различные чертежи таких решеток на окна, а также их образцы, ажурные или простые, вы можете найти на фото в интернете, заказать в специализированных фирмах или придумать самому. Для этого, необходимо знать, какие виды оконных решеток существуют.

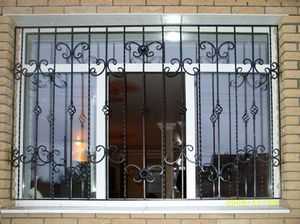

Оконные решетки с оригинальным дизайном

Оконные решетки классифицируют по разным параметрам :

• способу производства: сварные, кованные;
• типу открывания: распашные, раздвижные, глухие;
• типу крепления: стационарные, съемные;
• по месту крепления: наружные, внутренние;
• по назначению: декоративные, декоративно-охранные, охранные.

Рассмотрим каждый по отдельности.

Способ производства

Сварные

Оконные решетки сварные изготавливаются с помощью сварки и ковки металла по заранее изготовленным чертежам, где строго определены все размеры и элементы дизайна.

1. Узоры на решетках создаются с помощью технологии горячей или холодной сварки.
2. Их изготавливают из: профильной трубы, уголка, круга, арматуры и полосы.
3. Для этого используют прием полуавтоматической сварки, что в итоге позволяет достичь отличного качества внешних швов изделия.
4. В наличии у фирмы изготовителя всегда есть готовые образцы изделий. Поэтому вы можете упростить свой выбор, рассмотрев поближе готовые простые или сложные оконные решетки или их чертежи.
5. Также сварка оконных решеток применяется при их сборке.

Но стоит отметить, что конструкция сварной решетки уступает по надежности кованной. Таким решеткам рекомендуется покраска.

Кованые

До конца XIX-го века технологии сварки как таковой не существовало, поэтому была популярна ковка, оконные решетки делали вручную. Мастерство кузнеца способно превратить метал в тонкое кружево, цветы, виноградную лозу.

1. Кованые оконные решетки стали образцом искусства, поэтому они значительно превосходят по цене те, что сделаны с помощью сварки.
2. Заказать кованую решетку можно любого дизайна, но это скажется на стоимости данного изделия.
3. По желанию может быть осуществлена покраска изделия «под старину».

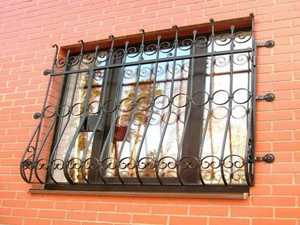

Ажурные кованые решетки (фото далее) только на первый взгляд кажутся хрупкими. На самом деле ковка таких решеток делает их необычайно прочными конструкциями.

Часто эти два способа производства (ковка оконной решетки и сварка) совмещают между собой.

Тип крепления

Стационарные

Оконные решетки крепятся в оконный проем «наглухо», снять их быстро и без специального инструмента невозможно.

Такое крепление самое надежное по охранным качествам, но становится очень опасным в непредвиденных ситуациях, например, при пожаре.

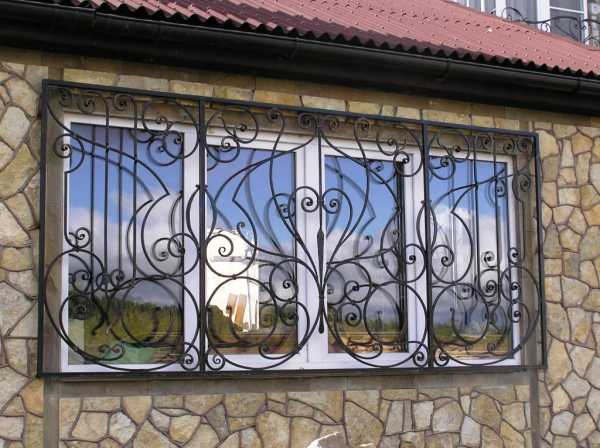

Ажурные кованые решетки

Поэтому хотя бы одна из защитных решеток в помещении должна быть съемной.

Съемные

Оконные решетки крепятся к стене болтами, которые, в случае необходимости, можно отвинтить и снять решетку.

Но это все равно занимает определенное время и создает неудобства, поэтому во многих случаях в оконных решетках предусмотрена возможность их открывания.

Тип открывания

Раздвижные

Оконные решетки (на фото) используются редко в жилых домах, поскольку они монтируются с внутренней стороны окна и открываются всего на 80 % от ширины проема, чаще всего они используются в магазинах, офисных и складских помещениях.

1. Раздвижные решетки (в основном стальные) простые по своей конструкции, они состоят из вертикальных прутьев, которые соединены между собой подвижными элементами в форме «Х».
2. Они могут сдвигаться в одну или разные стороны, в раскрытом виде раздвижные решетки почти незаметны.
3. Также плюсом является тот факт, что раздвижные решетки не затрудняют уход за окнами: вы легко сможете снять стальные замки с решетки и помыть окно.

Крепление их производится непосредственно к стене.

Распашные

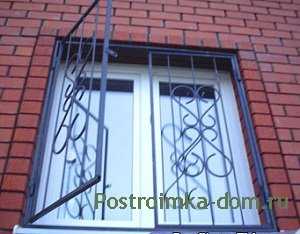

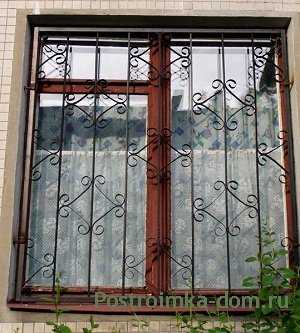

Распашные оконные решетки (на фото) состоят из нескольких ставен и закрываются в месте соединения на замки. Они надежные, удобные и при необходимости их легко открыть.

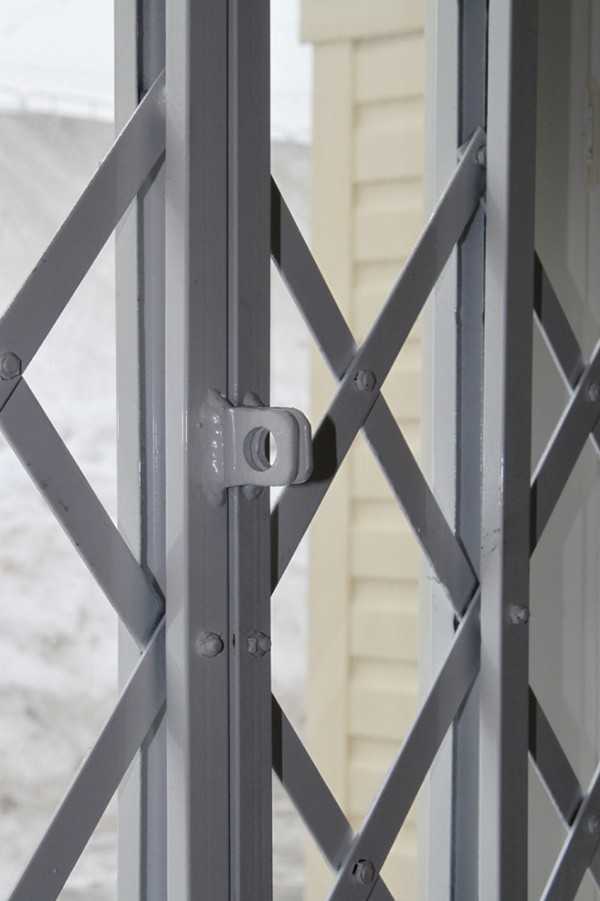

Раздвижные оконные решетки

Глухие

Название говорит само за себя – они не открываются, как раздвижные, и их применяют в основном в складских помещениях.

Место крепления

Оконные решетки крепятся или снаружи оконного проема (самое популярное и оптимальное крепление), или с его внутренней стороны.

Назначение

По своему назначению оконные решетки разделяются на три типа:

Декоративные

Они выполняются по дизайну и чертежам, соответственно стиля проекта и пожелания заказчика. Функционально они служат больше украшением, чем охранным элементом.

Охранно-декоративные

В охранно-декоративных решетках конструкция уже усилена, металлические элементы размещены с меньшим интервалом, их прочность увеличена (на фото).

Помимо того что они содержат простые прутья, как основу, они украшены декоративными элементами.

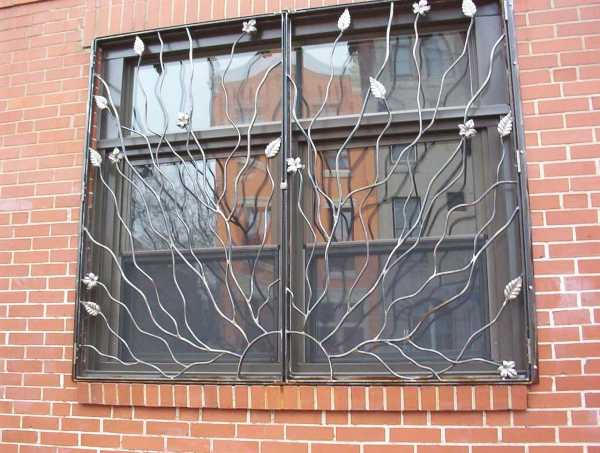

Ажурные кованые оконные решетки поражают грацией и изящностью своих кружев, технологии и мастерство современных кузнецов превращает их в необычные образцы дизайнерского искусства. Довольно часто ковка оконной решетки становится дополнением к общему стилю архитектуры здания.

Охранные

Оконные решетки, самые простые по дизайну, но вместе с тем, их конструкция самая надежная.

1. Образцы таких решеток вы можете увидеть на окнах заводов, складских помещений, режимных объектов.
2. Стальные элементы и замки усиливают их надежность.
3. Очень часто производится их покраска в общий тон окна или здания.

Изготовление оконных решеток вы можете заказать в специализированных фирмах, предварительно посмотрев образцы готовых изделий, чертежи и эскизы возможных вариантов, сделать дизайн по своему проекту. Независимо от того, будет ли это ковка оконной решетки или сварка, простые или декоративные, вам всегда предложат самое оптимальное решение.

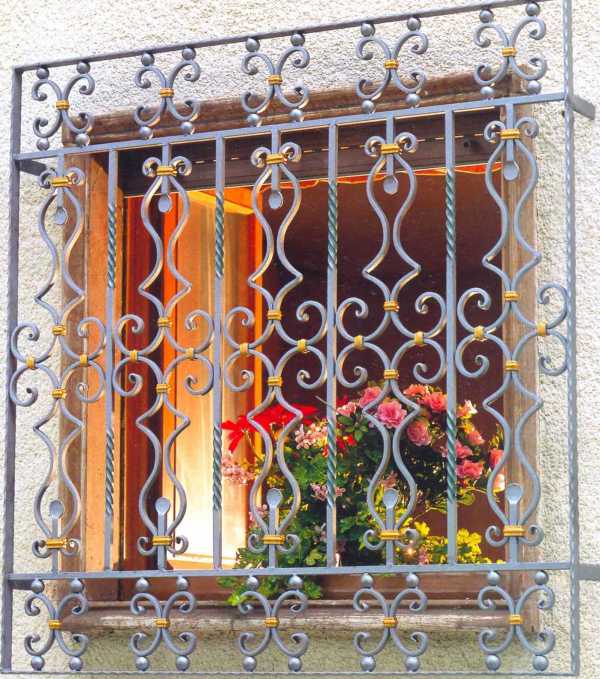

Охранно-декоративные решетки

Делаем решетку на окно своими руками

Образцы готовых оконных решеток вы легко найдете и на домах, мимо которых вы проходите каждый день, и на фото, и в журналах или интернете.

Чертежи и эскизы

Чтобы сделать оконную решетку своими руками, вам первым делом необходимо сделать точные измерения ваших окон, потом сделать чертежи и эскизы декоративных элементов (на фото).

Но при этом необходимо помнить, что конструкция решетки на окнах должна быть такая, чтобы оставалась возможность эвакуации в случае опасности (например, пожара). Иначе такая защита несет в себе потенциальную опасность для живущих людей в этом здании.

Для частных домов лучше всего подойдут распашные оконные решетки.

Приобретение необходимого материала

Следующим этапом будет приобретение необходимого материала и комплектующих.

Некоторые сложные элементы ковки (цветы, ажурные листья, гроздья винограда и др.), для которых требуются специальные мастерство и технологии, можно приобрести в готовом виде.

Необходимо приобрести также стальные полосы, пруты, расходные материалы для сварки, элементы крепления, замки, стальные уголки, которые нужны для того, чтобы закрепить остальные детали на внешнюю раму конструкции решетки.

Сама конструкция оконной решетки, для изготовления своими руками не так сложна, как может показаться на первый взгляд.

1. Для того, чтобы соединить детали, обычно используют сварочное оборудование, но иногда для соединения элементов используется так называемое заклепочное крепление.
2. Еще вам понадобятся инструменты для прорези металла на стальные отдельные заготовки. Отличным вариантом в данном случае может стать угловая шлифовальная машинка. Если толщина профиля небольшая, то можно воспользоваться болгаркой небольшой мощности.
3. При отсутствии таких инструментов, у вас еще остается вариант использовать слесарную ножовку, но такой вариант требует значительного количества времени и сил.

Обязательно используйте защитную маску и одежду при проведении работ по сварке и сборке оконной решетки своими руками.

Изготовление

Для сварочных работ вам необходимо подготовить ровное негорючее основание.

1. Стальные листы тут не подойдут, так как есть вероятность прикрепления вашей конструкции к нему. Хорошим вариантом в таком случае станет верстак, у которого реечная столешница.
2. Далее, основываясь на эскизе и чертежах, вам необходимо раскроить стальные детали. Сортировка полученных деталей по форме и размеру значительно ускорит и упросит работу по сборке.

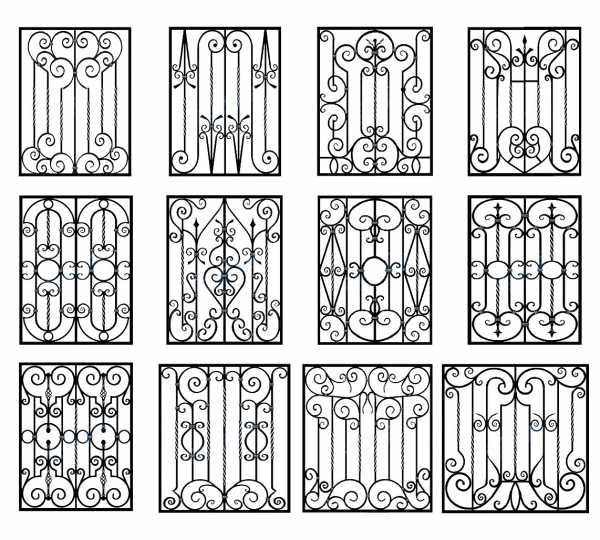

Эскизы оконных решеток

Распашные решетки имеют в основе рамную конструкцию, которая сделана из уголкового профиля. Именно на ней будет проводиться крепление деталей рисунка с эскиза, и не забудьте добавить навески под замки.

Установка

Установка оконных решеток проводится в проем окна по его периметру, при этом используют стальные штыри. Если дом кирпичный, необходимо для начала просверлить отверстия для дальнейшего крепежа конструкции.

Распашные решетки, созданные своими руками, не только надежны, но и эстетично красивы.

Покраска решетки на окне делается по вашему желанию.

Как сделать кованную оконную решетку своими руками, вы узнаете из видео.

https://www.youtube.com/watch?v=yKY_qAp_scc

Автор: Иванов Денис

rozarii.ru

Решётки на окна – особенности изготовления своими руками

Оконные решётки уже давно стали необходимым средством защиты жилого пространства. Обезопасив подобным образом пути проникновения нежелательных гостей внутрь помещения, его обитатели чувствуют себя защищёнными и уверенными. Помимо этого, такие оконные конструкции могут быть поистине роскошным украшением фасада дома.

Даже несмотря на то, что постоянно появляются новые способы защиты жилого пространства от проникновения злоумышленников через проём окна, решётки по-прежнему считаются одними из самых действующих методов защиты недвижимого имущества. А если к данному вопросу подойти с творческой стороны, то такие конструкции станут дизайнерским украшением любого помещения.

Разновидности решёток для окон

Прежде чем приступать к сооружению защитных конструкций для окна, нужно разобраться с разновидностями решёток. При этом в зависимости от функциональных требований, возлагаемых на такие устройства, они бывают следующих типов:

• глухая конструкция;
• раздвижная система;
• распашная конструкция;
• рольставни;
• стеклопакет с вмонтированной решёткой.

Если говорить о глухих системах, то они достаточно популярные в многоэтажных и частных домах. Их основной отличительной особенностью является простота изготовления и сравнительно невысока цена. Но если следовать нормативам пожарной безопасности, глухие защитные конструкции на окнах можно устанавливать только в помещениях, где есть 2 или более дополнительных выхода.

Для строений производственного и коммерческого назначения оптимальной считается распашная или раздвижная система защиты окон. При этом важно, чтобы механизм открывания створок находился внутри помещения, что делает их более безопасными и удобными в использовании.

Альтернативным решением защиты помещения от проникновения внутрь через проём окна является использование рольставней, которые состоят из направляющих, по которым перемещаются специальные пластины. Такие защитные системы помимо окон используются и на дверях, а также гаражных боксах. Помимо защиты от взлома рольставни предотвращают попадание в помещение света и шума.

В последнее время появилось множество различных конструкций для защиты оконных проёмов, но довольно интересным с эстетической стороны является стеклопакет со встроенной решёткой. Помимо привлекательной внешней составляющей, такие оконные системы свободно открываются, а сама решётка практически незаметна, при этом нет необходимости в её покраске.

Порядок изготовления – подготовительные работы

Чтобы самодельные решётки имели привлекательный вид, а также обладали большой надёжностью и функциональностью, в первую очередь, нужно снять правильные замеры и подготовить рисунок эскиза.

1. Перед началом работы снимаются размеры с оконного проёма. По ширине решётка должна быть уже проёма на 50 мм. Высоту выбирают исходя из внешнего вида конструкции, но с учётом того чтобы в образовавшееся пространство не мог пролезть даже самый маленький человек.
2. После снятия размеров чертится рисунок эскиза в соответствующем масштабе, на котором помимо основных элементов прорисовываются и декоративные составляющие. Если своими руками изготовляется решётка со сложными рисунками, то на чертеже измеряются самые крупные элементы, истинный размер которых рассчитывается в соответствии с масштабом. Это необходимо для того, чтобы после изготовления решётки не оказалось, что в такое отверстие может проникнуть злоумышленник.
3. Если изготовляется распашная конструкция, то нужно предусмотреть вставки на створках, на которые в дальнейшем будет монтироваться замок. Также очень часто одна часть решётки делается неподвижной, а другая распашной в целях обеспечения свободного выхода в случае пожара.

Материалы и инструменты для изготовления

Чтобы решётки на окна своими руками, получились качественными, а работы прошли быстро и без особых проблем, под рукой у мастера должны быть следующие инструменты:

• электроболгарка с кругами по металлу;
• электросварка;
• электродрель с функцией отбоя;
• строительный молоток .

В свою очередь, из вспомогательных материалов потребуются следующие:

• металлическая полоса для установки петель;
• металлический прут;
• квадрат из металла;
• комбинированные профиля;
• краска желаемого цвета.

Для экономии некоторые мастера используют металлические полосы вместо прута. Однако, несмотря на то, что они значительно дешевле, они не обеспечат должную надёжность оконной конструкции. Да и внешний вид такой защитной системы оставляет желать лучшего.

Технология изготовления оконной решётки

Зачастую людьми решётка на окне воспринимается как конструкция, ограничивающая их свободу, поэтому в последнее время стали изготавливать оригинальные кованые изделия с декоративными различными элементами и узорчатым рисунком прутьев, однако, это под силу только мастерам ковки. Естественно, смастерить решётку можно и своими руками, для чего существует определённая последовательность работ.

1. Подготовленные материалы нарезаются в соответствии с рисунком эскиза. При создании сложного рисунка металлический прут гнётся. Для удобства желательно подготовить чертёж шаблона. Если создаётся решётка на окно, рисунок которой имеет повторяющиеся в зеркальном отражении декоративные элементы — это также нужно учесть на подготовительном этапе.
2. Сварочные работы по сборке конструкции также выполняются в соответствии с рисунком эскиза. Для удобства все детали раскладываются на ровной поверхности из негорючего материала. В первую очередь сваривают каркас с помощью прихваток, точечной сваркой. Чтобы конструкция имела правильную геометрическую форму нужно, чтобы размеры диагоналей совпадали.
3. Если была задумана бескаркасная конструкция решётки в местах крепления петель и замочного механизма привариваются металлические пластины. Также на одной половине решётки приваривается полоса с закреплёнными на ней ригелями и замком.
4. В оконном проёме закрепляются штифты. Для этого готовую решётку вставляют в проём, выравнивают по отвесу и намечают места крепления прута. Для крепежа двустворчатой решётки вполне хватит 8 штифтов.
5. При помощи перфоратора в оконном проёме высверливаются отверстия 100 мм глубины, в которые вбиваются штифты. Штифт изготовляют из рифлёного металлического прута. При забивании штифт должен торчать из оконного откоса приблизительно на 20 мм. К прутам приваривается каркас из металлического уголка.
6. Петли привариваются так, чтобы они направлялись навстречу друг другу. Благодаря этому решётка будет не съёмной. На приваренные части петель одеваются ответные элементы, и прикладываются створки решётки, которые привариваются к петлям непосредственно по месту.
7. Все места сварки зачищаются от окалины, покрываются грунтом и впоследствии краской.

Помимо своего основного предназначения решётка может стать украшением фасада здания, особенно если при её изготовлении использовался декоративный рисунок изгиба прутьев. Во время покраски также можно проявить немного фантазии и вскрыть металл, патиной придав конструкции состаренного вида. Для красоты можно использовать кованные декоративные элементы, всё ограничивается только фантазией владельца помещения.

Способы монтажа решётки на окна своими руками

Для монтажа оконной решётки существует два основных варианта:

• в торец проёма окна;
• в накладку на проём окна.

Если крепление решётки производится в кирпичный или бетонный оконный проём, то, как рассматривалось ранее, забиваются штыри из металла таким образом, чтобы их концы выступали выше откосов на несколько сантиметров. Готовое изделие приваривается к концам металлических штырей.

Если речь идёт о деревянном строении, то к оконным рамам крепятся проушины, сквозь отверстия которых закручиваются шурупы, удерживающие основную конструкцию. В постройках из клееного бруса решётки монтируются внакладку. Для чего высверливаются отверстия под саморезы по всей стене.

Чтобы решётка прочно держалась, её могут крепить сквозными болтами. Такой способ самый надёжный, но его применение подойдёт не во всех ситуациях. Всё будет зависеть от толщины стен и материала, используемого, при их возведении.

Также защитное устройство для окна можно закрепить и другим способом, который заключается в определённых действиях.

1. На оконной раме отмечаются места крепления штифтов.
2. С помощью электродрели с функцией отбоя высверливаются отверстия по меткам. Стержни устанавливаются с нижней части оконного проёма, постепенно переходя наверх.
3. Для максимальной надёжности решётка приваривается электросваркой. Приваривают как стационарную, так и распашную конструкцию.
4. Если решётка оборудована петлями, то при монтаже важно не повредить их. В противном случае конструкция не будет открываться или, наоборот, заедать при закрывании.

После того как решётка будет установлена, её обязательно вскрывают краской. Это позволит скрыть места сварки, и конструкция получит завершённый вид. Также слой краски предотвратит разрушающее воздействие дождя и других природных явлений. Благодаря этому эксплуатационный ресурс решётки будет максимальным. При этом все этапы работ должны быть точно рассчитаны.

balkon.guru

Решетки на окна своими руками

В целях безопасности многие люди предпочитают ставить на свои окна решетки. Действительно, в наше время нередки случаи, когда грабители проникают внутрь дома именно через оконный проем. Тем более это актуально, когда речь идет о нижних этажах. Ограждение устанавливают как в жилых квартирах, так и в офисах, как в государственных учреждениях, так и в деревянных домах. Хорошие металлические решетки могут запросто оградить вас от посягательств извне и подарить хороший сон, даже когда вы находитесь вдалеке от своего дома.

Однако многие долгое время выбирают и не могут определиться — каким же образом поставить на свои окна решетки. Не последним фактором при этом выборе является цена. Расценки на такое «удовольствие» зачастую очень немаленькие. Во-первых, вам придется платить за саму конструкцию. Во-вторых, за ее установку. Выходит довольно накладно и это может отпугнуть любого человека, который хочет защитить себя и свое имущество. И все же из этого положения есть очень легкий и удобный выход. Изготовить и установить решетку можно самостоятельно. Все, что для этого требуется — немного знаний и умелые руки.

Решетки делятся на кованые и сварные. Если вы не работаете в кузнице, то первый вариант в других условиях будет сделать практически невозможно. Поэтому сразу определяемся, что решетка на окна будет сварная. Простыми словами, сварное изделие — это сваренные между собой металлические прутья, трубы или металлические полосы. Конфигурация может быть самая разнообразная. Здесь все зависит от вашей фантазии. Какой вы придумаете узор, такой впоследствии и будет конструкция. В итоге можно придумать нечто такое, что будет красивее даже кованого ограждения.

Решетки различаются также и по конструкции: глухие и распашные. Глухие сделать будет намного проще, но вот с точки зрения техники пожарной безопасности, такие конструкции представляют угрозу. В случае опасности изнутри жилища просто невозможным будет выбраться в окно. Распашные состоят из двух или более створок, которые могут раскрываться. С изготовлением такой конструкции придется потрудиться. Отличие распашных от глухих в том, что у распашных есть профиль у каждой створки в отдельности и один общий. Створки крепятся на петли или навесы и закрепляются между собой при помощи навесного замка.

Для изготовления решетки вам понадобятся металлические прутья или полосы. После этого сделайте все замеры окна и нарисуйте эскиз будущего изделия. Далее, на основе своего эскиза необходимо согнуть или просто сопоставить между собой прутья и сварить их на стыках. По периметру приваривается каркас, чтобы прутья не торчали наружу. Еще один важный момент: проверяйте, чтобы отверстия были не очень большими. Если через них сможет протиснуться человек, вы просто не получите 100% результат.

Советы

Устанавливать решетку на окно необходимо следующим способом.

Установку будем осуществлять при помощи штырей, которые вбиваются в проем. Приложите готовую конструкцию к вашему оконному проему и отметьте те места, где будут находиться штыри и в каком месте они будут приварены. Если каркас выполнен из трубы, то в ней необходимо будет просверлить отверстия под прутки. Теперь нужно взять дрель и сверло точно такого диаметра, как и штыри, а лучше, если диаметр сверла будет немного меньшим, чтобы основательно забить штыри в отверстия.

Отверстия делают 100-150 мм в глубину, причем штыри должны быть такой длины, чтобы выдавались из отверстия на высоту 2-3 см. Теперь нам осталось только вставить решетку в оконный проем, вставить штыри и приварить их к нашему изделию. После этого, можно изделие почистить и покрасить, чтобы оно выглядело более эстетично. Таким образом, можно сделать решетку на окна самостоятельно, практически не потратившись на дорогое изготовление и установку от специализированных организаций.

www.stroitelstvosovety.ru

Решетки на окна своими руками

Мой дом – моя крепость, а значит – решетки на окна, выполненные своими руками, не помешают. Но никто не хочет жить за решеткой, напоминающей тюремную. Поэтому защищая окна решетками, стоит задуматься об их эстетичном виде, ведь они должны дополнять общую композицию, а не грубо выделяться.

Безусловно, полностью визуально спрятать решетки не возможно, поэтому остается вариант – создать из них артобъект, что само по себе довольно сложно, т.к. потребуются не только основательные навыки слесаря и сварщика, но и взгляд дизайнера и стилиста.

Виды решеток на окна

При большом желании можно самостоятельно изготовить решетки на окна, но для начала стоит разобраться, какие же они бывают.

1. Кованые решетки – настоящее произведение искусства, но цена на такие решетки довольно большая, и чем выше сложность и количество кованых элементов, тем стоят такие решетки дороже. Чтобы удешевить самостоятельный процесс изготовления, можно приобрести только кованые элементы, которые привариваются к основной решетке. Часто такие элементы имеют специальные крепления, за счет которых методом обжима они крепятся.

Кованые элементы бывают такими:

• Пики, фигурные кресты или другие знаки.

• Розочки или другие цветы.

• Вензеля, формы и даже гербы.

1. Сварные решетки – более простое бюджетное изделие, у которого основными ажурными элементами выступают сами прутья, которые выгибаются, закручиваются и переплетаются, образовывая произведение искусства. Причем надежность, прочность и простота изготовления сварных решеток сделали их лидером применения.

Такие решетки имеют более простые геометрические формы, отличающиеся симметричностью и правильностью., причем присутствуют такие элементы:

• Кольца и их части.

• Овалы, дуги, S-элементы и разные закругления.

• Угловатые формы: квадраты, треугольники, зигзаги.

Материалы для изготовления своими руками решетки на окна

Решетки на окна выполняются в основном из следующего профиля:

• Квадрат.

• Прут.

• Полосы.

• Комбинированный профиль.

Самым легким в работе и экономически выгодным считается полоса, ведь ее легко резать, гнуть и закручивать. Но такие решетки имеют менее жесткую конструкцию и очень редко отличаются оригинальностью с высокохудожественным оформлением.

Металлический квадрат и пруток дают возможность выполнить более жесткую конструкцию, причем некоторые умельцы действительно изготавливают из них произведения искусства. Размер применяемого материала в основном – 16-20 мм.

Рамы для решеток изготавливаются из уголка 35*35 мм – 50*50 мм, но иногда выполняются из труб или толстой большой полосы.

Если говорить об эстетическом факторе, то решетки никогда не выполняют из однотипного материала, а используется несколько разных профилей, что позволяет расширить полет фантазии и творчества, и создать изделие с разными оригинальными элементами.

Установка решеток на окна разного типа

Перед самостоятельным изготовлением решетки на окна необходимо обследовать оконный проем, чтобы определиться со способом установки, ведь от этого зависит размер рамы решетки.

Решетки крепят на окна двумя способами:

• Внакладку на проем.

• В торцы проема.

При монтаже внакладку на проем окна или в его торцы, в стены здания забиваются штыри на глубину 100-150 мм на расстоянии по размеру рамы решетки, причем оставшиеся торчащие «хвостики» не должны быть больше 2-3 см. решетка приваривается непосредственно на торчащие штыри.

Очень часто монтаж решеток осложняется из-за материала самого здания: штыри не держатся в стенах или стены выполнены из дерева, что не дает возможности использовать сварку для монтажа. В таких случаях к решеткам заблаговременно приваривают проушины, а монтаж производится на резьбовые анкера.

Конструкции решеток на окна

Довольно часто в желании защитить свое жилище решетками на окна, мы забываем о своей безопасности при пожаре и других чрезвычайных ситуациях, лишая себя шанса на спасение.

Выходом из такой ситуации является использование на окнах решеток с раздвижной или распашной конструкцией. Бесспорно, на глухие окна устанавливать раздвижную решетку нет смысла, а вот распашная конструкция подойдет по правилам пожарной безопасности, у нее с одной стороны установлены навесы, а с другой – замок. Главное не потерять ключ от замка, для чего его прикрепляют просто на откос окна.

Вообще, перед изготовлением решеток на окна своими руками, продумайте их конструкцию с учетом пожарной безопасности. Конечно, система раскрытия решеток слегка осложняет и удорожает конструкцию, но можно применить комбинирование (раскрывается только часть решетки), что очень актуально на больших оконных проемах.

Дизайнерский подход к решеткам на окна

Банальность – изготовить решетку для защиты от проникновения в помещение, вот придать решетки функциональность для улучшения красоты – уже искусство.

Особо актуальным такой подход становится для любителей декоративных растений. Очень часто растения выставляют в летний период на улицу, и тогда стоит серьезный вопрос – где расположить цветы, чтобы они и не мешали, и остались целыми. Вот здесь приходят на помощь решетки на окна.

Ели вы ценитель декоративных растений, то применяйте на окнах конструкцию решеток со специальным проемом, причем округлые переплетения решетки могут служить местом установки горшков.

Проектируя конструкцию решетки на окна, учтите все перечисленные факторы, тогда они не только будут вас защищать, но и нести эстетическую функциональность.

Оцените статью

postroimka-dom.ru

Раздвижные решетки на окна: как выбрать и сделать своими руками

В этой статье рассмотрим:
Раздвижные решетки на окна: преимущества и недостатки
Металлические раздвижные решетки: разновидности и их особенности
Раздвижные решетки гармошка: самостоятельное изготовление

Из всех видов оконных защитных приспособлений в значительной мере выделяются раздвижные решетки – работают они по принципу гармошки и в открытом состоянии практически не занимают места. Но самое главное, что данные устройства полностью соответствуют всем необходимым требованиям безопасности. В этой статье вместе с сайтом stroisovety.org мы разберемся с преимуществами и недостатками, которыми обладают раздвижные решетки на окна, изучим их разновидности, рассмотрим возможность самостоятельного изготовления и уделим внимание вопросу их установки.

Раздвижные решетки фото

Раздвижные решетки на окна: преимущества и недостатки

Если сравнивать раздвижные металлические решетки на окна с аналогичными стационарными конструкциями, то можно выявить ряд преимуществ, присущих исключительно этим защитным изделиям. Их немного, но они существенные. К таким уникальным достоинствам можно отнести следующие особенности.

1. Универсальность – с одинаковым успехом их можно установить не только на окна, но и на двери и даже на витрины, защитив таким образом товар от злоумышленников. Кроме того, в отличие от распашных решеток, ими достаточно удобно пользоваться.
2. Ни для кого не секрет, что по всем нормам пожарной безопасности как в жилых, так и в общественных помещениях окна служат аварийным выходом, к которому должен быть свободный доступ. Раздвижные решетки решают этот вопрос как нельзя лучше, обеспечивая одновременно и защиту помещений от злоумышленников, и в случае необходимости свободный проход через окно (они открываются одним движением руки). Именно благодаря такому совмещению качеств этот тип решеток широко используется в банковских учреждениях.
3. С точки зрения дизайна и внешнего вида можно отметить тот факт, что, несмотря на свою не цельную конструкцию, выглядят они как единое изделие. Кроме того, благодаря своей конструкции они могут иметь большие габариты, чем обыкновенные стационарные решетки.

   Раздвижные металлические решетки фото

В принципе, преимущества можно выискивать и дальше, но смысла в этом особого нет – вышеописанных достоинств вполне достаточно для того, чтобы определиться со сферой их использования. Единственное, что можно добавить, так это то, что и в квартирах раздвижные решетки окажутся лучшим вариантом – в некотором роде их можно сравнить с рольставнями, которые на ночь можно запирать, а днем, когда все дома, открывать (чтобы не смотреть на мир, как из тюремной камеры).

Металлические раздвижные решетки: разновидности и их особенности

Данный тип решеток не богат своим разнообразием, но, тем не менее, применяется для защиты практически любых помещений. Всего можно выделить три основных вида раздвижных решеток.

1. Стандартные. Это наиболее распространенный тип подобных изделий, которые в зависимости от области применения, а вернее от помещений, для которых они предназначены, разделяются на 7 подвидов (для квартир, частных домов, офисов, магазинов и т.д.). Отличает такой тип решеток простая конструкция и незатейливый внешний вид – здесь все направлено на достижение надежности и простоты эксплуатации.
2. Художественные. В принципе, по внешнему виду они недалеко ушли от стандартных изделий этого типа – отличает их наличие элементов ковки. Смотрятся такие решетки намного богаче и красивее – именно по этой причине их используют для установки в частных домах и квартирах.
3. Банковские раздвижные оконные решетки относятся к самому высокому классу надежности – взломать их практически невозможно. В них используется и более толстый металл, и намного качественные соединения, и, естественно, специальные замки.

   Решетки оконные раздвижные фото

Раз уж зашла речь о надежности раздвижных решеток, то здесь стоит поговорить о способах их установки – их всего два, но от выбора того или иного способа в полной мере зависит безопасность помещения. Решетки можно установить как снаружи (в накладку на оконный проем), так и внутри, в самом проеме. Более надежным способом считается внутренняя установка раздвижных решеток. Кроме того, данный тип изделий намного проще эксплуатировать, и они в меньшей степени подвергаются агрессивным воздействиям окружающей среды (они не ржавеют и не гниют – за ними практически не требуется ухода).

Раздвижные решетки гармошка: самостоятельное изготовление

Раздвижные решетки смело можно назвать самыми сложными изделиями этого типа – вся проблема заключается в механической их части. Нужно не только обеспечить возможность складывания отдельных секций этих решеток, но и их свободное перемещение по направляющим. Прежде чем приступать к самостоятельному изготовлению раздвижных решеток, нужно тщательно разобраться с их конструкцией. Для более детального понимания устройства подобных механизмов разобьем его на несколько частей.

• Рама – она не только выполняет несущую функцию, но и является направляющей для передвижения решетки. Как правило, верхняя и нижняя ее часть имеет специальные пазы, по которым перемещаются оборудованные роликом вертикальные стойки решетки.
• Решетка – именно она является сложной в изготовлении. Мало того что ее придется разбить на отдельные секции, соединенные подвижно друг с другом, но еще потребуется оснастить верхнюю и нижнюю часть роликовыми механизмами.

Но так устроены не все модели подобных решеток, существует и другой подход к делу. Есть два типа конструкций подобных решеток – это просто складная и решетка гармошка, об устройстве которой мы рассказали выше. Складная решетка, а вернее ее вертикальные стойки, соединяются системой подвижных рычагов, которые складываясь, изменяют расстояние между стойками. В принципе, это та же гармошка, только ее механизм расположен в иной плоскости. Этот тип конструкции немного проще, и именно ему нужно отдать предпочтение, если перед вами стоит вопрос, как сделать раздвижные решетки своими руками? Изготовление этой конструкции мы и рассмотрим дальше.

Кованая раздвижная решетка фото

Начать нужно с изготовления складного механизма – для этого на каждый промежуток между вертикальными прутами придется изготовить по две пластины. Эти пластины оборудуются отверстиями (два по краям и одно четко посередине). Сначала эти пластины соединяются крестиком через центральные отверстия, а потом эти крестики объединяются в одно изделие путем соединения их между собой за крайние отверстия. Особое внимание нужно уделить соединениям – они должны быть подвижными. Для этих целей целесообразнее использовать стальные заклепки. Как минимум понадобятся три таких механизма – один устанавливается внизу решетки, второй вверху, а третий посередине.

Ну а дальше, как говорится, дело техники – в те места, где пластины соединяются центральными отверстиями, на одну из них приваривается вертикальная стойка. Варить нужно сразу к трем механизмам – причем во время соединения элементов решетки в изделие складные механизмы должны быть полностью в раздвинутом состоянии.

Как сделать раздвижные решетки своими руками

Завершающим этапом, который предусматривает процесс изготовления раздвижной решетки своими руками, является крепление их к раме. Крайние пластины механизма при раздвинутом положении крепятся к раме через отверстие с помощью все тех же заклепок.

Вот так изготавливаются самые простые раздвижные решетки на окна. Дополнительно, чтобы створки не перекашивались под своим весом, на верхней части рамы можно предусмотреть направляющую, по которой будет скользить один единственный подшипник, смонтированный на самом краю каждой из створок решетки. И не забудьте про замки или защелки – тут уже на ваше усмотрение. Можете установить и дверные замки, и просто шпингалеты.

Автор статьи Александр Куликов

stroisovety.org
