Ревизионный люк под плитку: разновидности и самостоятельное изготовление

Оглавление:
Ревизионный люк под плитку: разновидности и их особенности
Установка готового ревизионного люка: два способа монтажа
Скрытый ревизионный люк: два варианта изготовления и установки своими руками

Если речь идет об организации доступа к скрытым коммуникациям ванной комнаты, то ничего лучше ревизионного люка под плитку не придумаешь – именно он способен, не испортив внешний вид помещения, обеспечить возможность ремонта или замены любого сантехнического оборудования. О нем пойдет речь в этой статье, в которой вместе с сайтом stroisovety.org мы подробно рассмотрим вопрос доступа к скрытым в стене сантехническим и электрическим приборам. Мы ответим не только на вопрос, какой ревизионный люк лучше выбрать, но и научимся устанавливать, а главное изготавливать его самостоятельно.

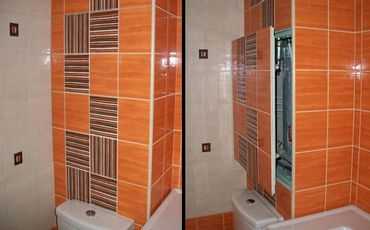

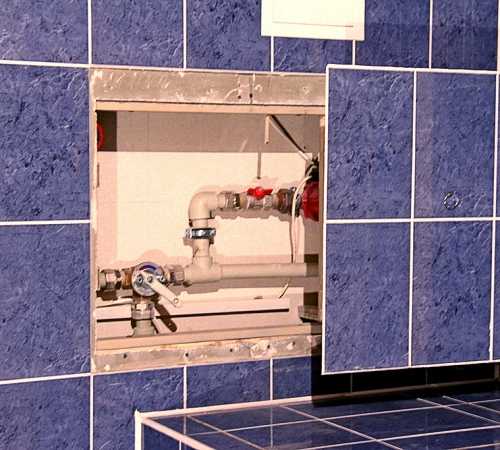

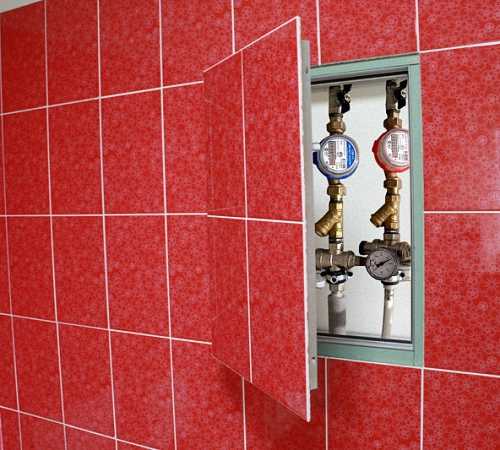

Ревизионный люк под плитку фото

Ревизионный люк под плитку: разновидности и их особенности

Сантехнический ревизионный люк является узкоспециализированным изделием, и по этой причине их разнообразие не так уж велико – как правило, различия заключаются в размерах и материалах, из которых они изготавливают. Начнем по порядку.

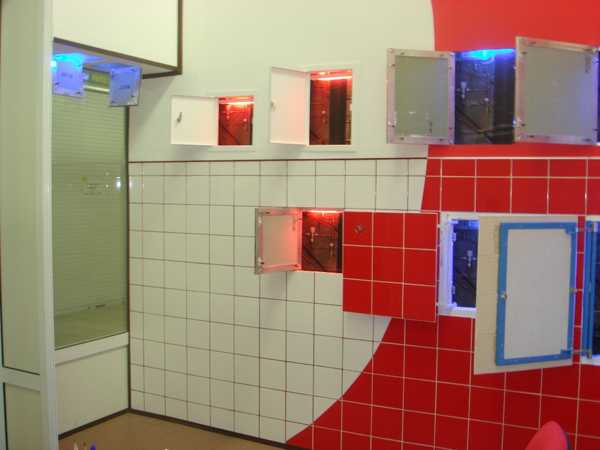

• Размеры ревизионных люков. Здесь производитель предоставляет вам огромный выбор – существуют как маленькие ревизионные люки с одной дверкой, так и большие с двумя створками. Самый маленький производимый лючок имеет размеры 100 на 100мм, а габариты самого большого могут достигать 800 на 800мм. В квартирном ремонте, а в частности в ванной комнате, такие большие изделия используются только в том случае, когда за стену прячется объемное оборудование, например, система очистки воды. Самое ходовое изделие этого типа – это люк 200 на 300мм, как раз под стать габаритам самой распространенной кафельной плитки.

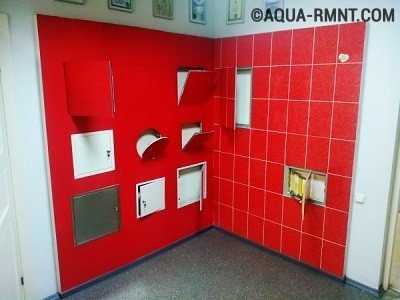

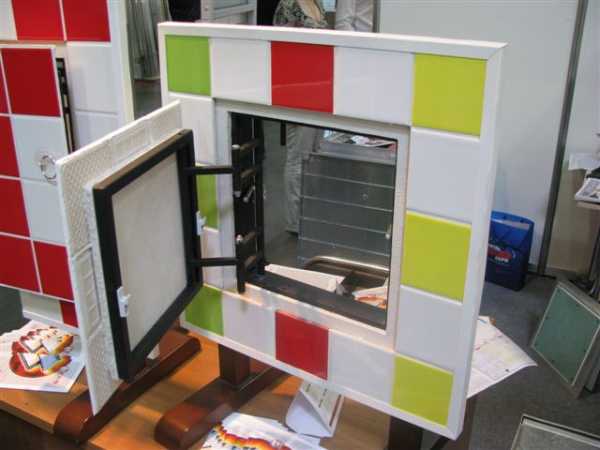

Люк ревизионный фото

• Цветовая гамма. В большинстве случаев в магазинах реализуется пластиковый ревизионный люк белого цвета – это самая нейтральная окраска, которая подходит практически любому интерьеру помещения. В специализированных магазинах выбор этого товара намного больше – в них можно приобрести лючок практически любой расцветки. Даже если вы не сможете подобрать необходимую окраску люка, ее всегда можно сделать самостоятельно, перекрасив белое изделие краской из баллона (пластик отлично окрашивается).

• Материал – здесь выбор также невелик. Производители предлагают обходиться либо пластиковым ревизионным люком, либо металлическим – другой альтернативы среди готовой продукции нет.

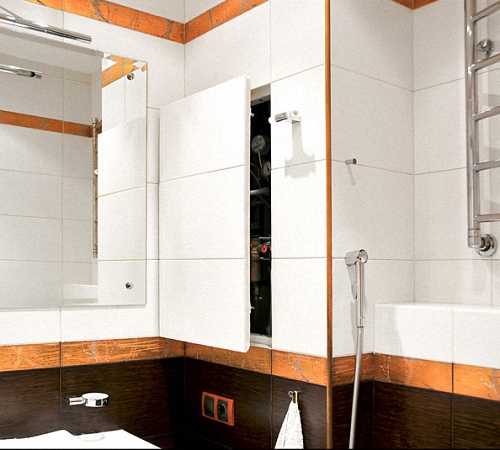

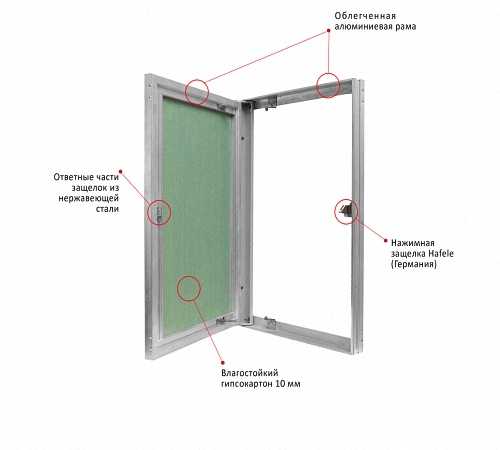

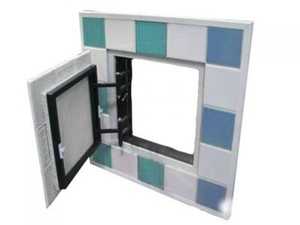

• Люки скрытой установки, которые предполагают облицовку дверки кафельной плиткой. Это отличный вариант из того, что можно придумать – в окончательном варианте место его установки обнаружить можно, только обратив внимание на затертые швы между плитками.

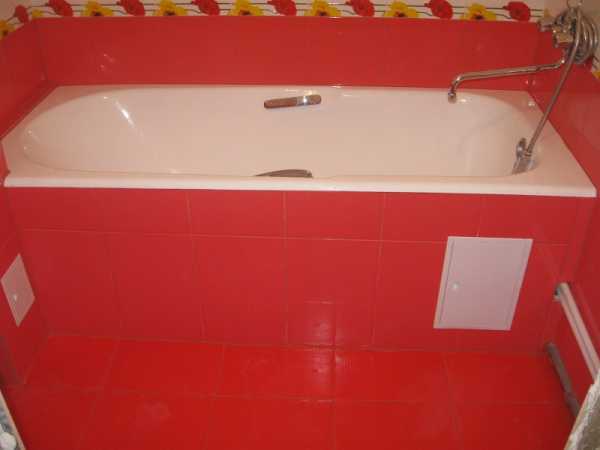

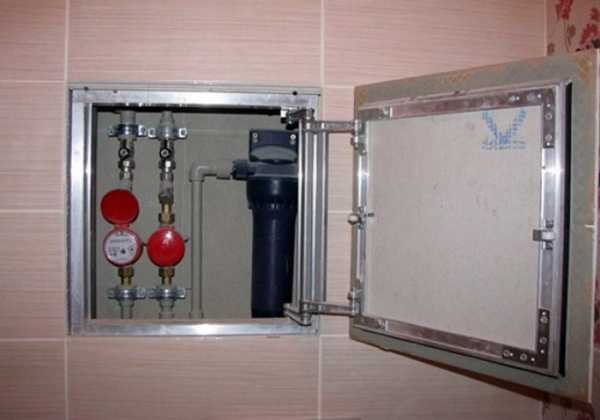

Ревизионный люк сантехнический фото

Если вас по какой-либо причине не устраивают вышеописанные варианты, можно изготовить ревизионный люк своими руками. Здесь уж не обессудьте, что придумаете, то и получите.

Установка готового ревизионного люка: два способа монтажа

Знаете, как ученые говорят о теории вероятности? Если мартышку посадить за печатную машину и не ограничивать ее во времени, то в конце концов она все-таки напечатает какой-либо осмысленный текст. Практически так же дела обстоят и с установкой ревизионного лючка – как ни крути, а установить его неправильно просто не получится. Здесь все просто – главное подготовить отверстие нужного размера. Его, кстати, можно вырезать в любое время – как в процессе укладки кафельной плитки, так и после. Главное не забыть отметить необходимое место. В идеале лючок нужно установить вместо одной из укладываемых плиток – но так бывает редко, и практически во всех случаях ее приходится подрезать.

Размеры ревизионных люков

Перейдем ближе к делу. Установка ревизионного люка может выполняться двумя способами: его можно закрепить саморезами (для этого в конструкции лючка предусматриваются специальные ушки с отверстиями) или просто приклеить с помощью силикона. Если вы думаете, что силикон не будет достаточно прочно удерживать его в отверстии, вы ошибаетесь и недооцениваете это герметик – он держит ничуть не хуже, чем любой-другой клей.

Что касается саморезов, то устанавливать с их помощью такой легкий предмет нецелесообразно, да и мороки с подобной установкой много. Еще на стадии укладки кафеля придется вырезать отверстие необходимого размера и окантовать его изнутри металлическим профилем. А если речь идет о нише, вырезанной в бетонной или кирпичной стене? К чему в таком случае крепить ревизию? Сверлить отверстия и ставить пластиковые пробки? В этом случае вы легко можете травмировать кафель. Нет, все же лучше обойтись силиконом и не изобретать заново велосипед.

Скрытый ревизионный люк: два варианта изготовления и установки своими руками

Подходя к вопросу самостоятельного изготовления и установки скрытого ревизионного люка, следует понимать, что сделать это можно двумя способами – в одном случае можно приобрести готовый экземпляр необходимого размера и установить его согласно инструкции производителя, а в другом случае его полностью можно изготовить самостоятельно. Первый способ, естественно, легче, но и обойдется такое устройство не дешево. А вот второй вариант можно осуществить по принципу дешево и сердито – но это еще не означает, что некрасиво и ненадежно.

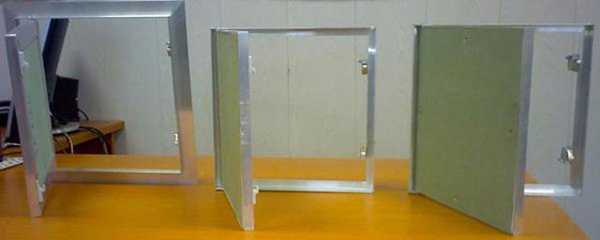

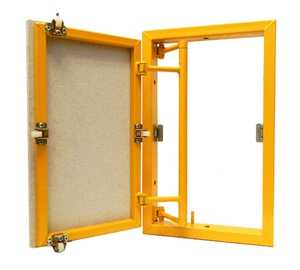

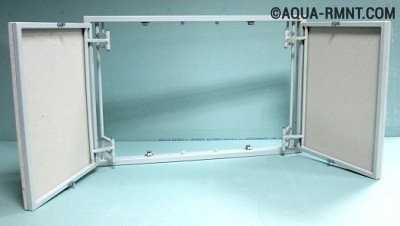

Люк ревизионный металлический

Самый простой вариант устройства скрытого ревизионного люка – это магнитная плитка. Единственное, что понадобится приобрести для его изготовления, это мощные неодимовые магниты в виде шайб диаметром до 1см. Их понадобится восемь штук. Четыре магнита приклеиваются по углам к плитке. Когда клей высохнет, на них примагничиваются остальные четыре – по одной штуке на каждый приклеенный. В таком виде плитка укладывается на положенное место. Однако здесь нужно учесть две вещи.

1. Ревизионное отверстие должно быть меньше плитки – ответные магниты все-таки должны куда-то крепиться.
2. При укладке этой плитки намазывать клей для кафеля нужно только в местах установки магнитов.
   Когда клей высохнет, плитка вынимается с помощью ножа, а ответные магниты остаются в клее на стене. Для удобства использования плитку можно оснастить мебельными ручками – все-таки неодимовые магниты сильные, и для их разъединения понадобится прилагать немало усилий.

Ревизионный люк своими руками

Во втором варианте изготовление и установка ревизионного люка выглядит немного сложнее – придется изготовить полноценную дверку с мебельными навесами, обшить ее снаружи гипсокартоном и облицевать кафелем. Самое сложное в этом деле – это соблюсти швы при укладке кафельной плитки, нигде не должны просматриваться сбои швов, иначе смысла в такой ревизии не будет.

При подобной конструкции люка можно даже отказаться от ручек для его открывания – этот вопрос решается установкой мебельной пуш-системы, которая при легком надавливании на дверку сама открывает ее. Если вы думаете, что такая конструкция для вас сильно сложная, то вы глубоко заблуждаетесь – она кажется такой до тех пор, пока вы не разберетесь с ее конструкцией.

Вот так вот и обстоят дела с доступом к скрытым коммуникациям – как видите, варианты есть и довольно неплохие. Ревизионный люк под плитку можно либо купить, либо изготовить самостоятельно.

Автор статьи Александр Куликов

stroisovety.org

Как соорудить ревизионный люк под плитку своими руками

Инженерные коммуникации

В последнее время настоящим трендом в строительной области выступает скрытие всех имеющихся в доме коммуникаций в области ограждающих конструкций. Причем чаще всего указанная задача решается за счет монтажа дополнительных стеновых модулей, изготовленных из гипсокартона, а в случае с сантехническими помещениями, еще и отделанных кафелем.

При проектировании таких ограждений очень важно обеспечивать беспрепятственный доступ к распределительным узлам инженерных коммуникаций, для чего собственно и применяются ревизионные люки. Однако, учитывая высокую стоимость подобной оснастки желательно проанализировать, может ли быть изготовлен ревизионный люк под плитку своими руками.

Типы стандартных люков

Перед тем как приступать к непосредственному решению задачи, желательно рассмотреть основные типы ревизионных люков, которые наиболее часто применяются для доступа к инженерным коммуникациям.

Сдвигаемые ревизионные люки

Характеризуются тем, что не имеют каких-либо механизмов открывания и попросту удерживаются в заданном месте при помощи магнитов, либо специальных защелок. Сдвигаемые ревизионные люки хороши еще и тем, что они полностью демонтируются из зоны проведения работ и не мешают выполнять технологические операции. Ну а для того, чтобы имелась возможность сдвинуть такой люк, обычно используются строительные присоски (например, для установки стеклопакетов).

Распашные ревизионные люки

По своей конструкции напоминают мебельные дверцы, поверх которых укладываются отделочные материалы. Из преимуществ таких люков можно выделить невысокую стоимость и простоту установки и обслуживания. Однако, следует помнить, что под тяжестью кафеля, такие люки могут проседать, ввиду чего очень важно обеспечивать высокую жесткость всей конструкции (применять изделия с металлическим каркасом).

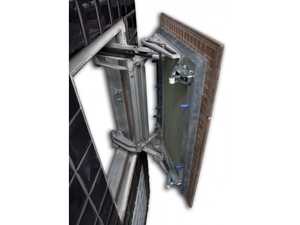

Нажимные ревизионные люки

Используются для больших ревизионных окон, так как отличаются хорошей грузоподъемностью, но при этом в большинстве случае открытие дверей в таких системах происходит в фронтальной плоскости (на себя сверху).

Изготовление ревизионного люка под плитку своими руками

Размеры изделия

Бытует мнение, что для домашних целей вполне достаточно использовать небольшой ревизионный люк, который не будет излишне выделяться из общей отделки. Однако, согласитесь обслуживать инженерные коммуникации через ограниченное пространство весьма затруднительно. Ввиду чего более оправданным решением будет изготовление полноценного открывающегося люка-невидимки, который впоследствии можно оформить кафелем, идентичным стеновому.

То есть, планируя габариты будущего люка, следует отталкиваться от существующих размеров кафеля, причем очень важно учитывать не только размер самих плиток, но и величину предполагаемых швов между ними. Зачастую в домашних условиях изготавливают люки под 2, 4 или 6 плиток.

Подготовительные операции

После определения размеров дверей люка, приступают к непосредственному изготовлению стен для скрытия коммуникаций. Причем на данном этапе очень важно рассчитать размеры и положение ревизионного проема таким образом, чтобы вокруг него располагались только целые плитки. Соответственно, все торцевые участки проема должны совпадать с положением межплиточных швов, так как именно в таком случае ревизионный люк будет менее заметным.

Для изготовления рамки ревизионного люка лучше всего применять стандартные металлические профили, которые используются для сооружения несущего каркаса для стен. А при необходимости, внутреннюю плоскость образующейся ниши допускается отделать ЛДСП или МДФ, так как это позволит более качественно закрепить удерживающие люк навесы.

Далее из ОСБ плиты или аналогичного листового материала следует вырезать дверь будущего люка. После чего, применяя мебельные навесы или альтернативную фурнитуру, потребуется зафиксировать открывающуюся часть люка таким образом, чтобы обеспечивалось свободное открытие/закрытие дверцы. Вдобавок, на данном этапе следует проследить за тем, чтобы лицевая часть ревизионного люка находилась в единой плоскости со стеновыми панелями.

Отделка люка

Перед тем как выполнять отделку самодельного люка, следует обеспечить возможность качественной фиксации отделочного материала (кафеля) к дверце люка. Причем, учитывая древесное происхождение ревизии, вначале рекомендуется покрыть материал дополнительным армирующим слоем. Для чего достаточно, применяя густой строительный клей (например, ПВА), зафиксировать на лицевой плоскости люка строительную сетку, типа серпянки. (О том, как это делать можно прочитать тут).

Укладывать кафель на ревизионный люк следует на уже просохшую основу, по стандартной технологии. Причем очень важно проследить за тем, чтобы в торцевых местах (со стороны навесов) обеспечивался достаточный зазор для беспрепятственного открытия всего люка.

Рекомендации по изготовлению ревизионного люка под плитку

Для того, чтобы люк-невидимка, изготовленный самостоятельно, мог в полной мере выполнять, поставленные задачи, в процессе его сборки желательно придерживаться базовых рекомендаций.

Во-первых, производить затирку кафеля на люке следует совместно со стеновой отделкой.

Во-вторых, учитывая большую массу ревизионного люка, для возможности его открывания желательно применять качественную фурнитуру (можно использовать более 2 навесов).

В-третьих, регулировку навесов следует осуществлять уже после отделки дверей люка и производить ее таким образом, чтобы смежные плитки (при открывании системы) не деформировали друг друга. Иногда для этих целей может потребоваться снятие фаски с торцевой части крайних плиток.

Ну и напоследок, следует обеспечить возможность удержания дверцы люка в закрытом положении. Для чего можно использовать специальные PUSH-системы или обычные мебельные магниты.

Читать еще:

Как заменить кафельную плитку

Укладка плитки на гипсокартон: базовые рекомендации по выполнению работ

Как затирать швы на плитке кафельной

Как просверлить керамическую плитку

Видеоматериал по теме:

Если Вам понравился материал буду благодарен, если порекомендуете его друзьям или оставите полезный комментарий.

Добавить комментарий

domgvozdem.ru

Ревизионный люк под плитку для ванной

Чтобы получить доступ к скрытым элементам водопроводных коммуникаций, нужно их все сосредоточить в одном месте. А чтобы они не привлекали к себе ненужного внимания – закрыть их специальной дверцей. При этом вы убиваете двух зайцев:

в случае необходимости вы сразу получаете доступ к системе водопровода и в то же время не портите внешний вид ванной комнаты.

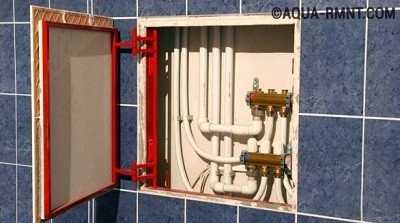

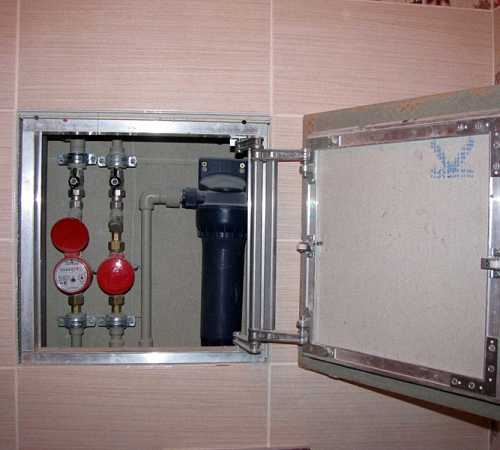

Точно так же устанавливается в стене и закрываются дверцей: счетчик воды, система фильтров, узел управления, который отвечает за подачу воды ко всем сантехническим приборам и приспособлениям. Чтобы получить все вышеперечисленное, вам потребуется ревизионный люк под плитку – узкоспециализированное изделие, которое закрывает скрытые в стене коммуникации. Мы рассмотрим, как его устанавливать самостоятельно, что из себя представляет ревизионный люк, какие существуют разновидности люков и как вы можете сделать его своими руками.

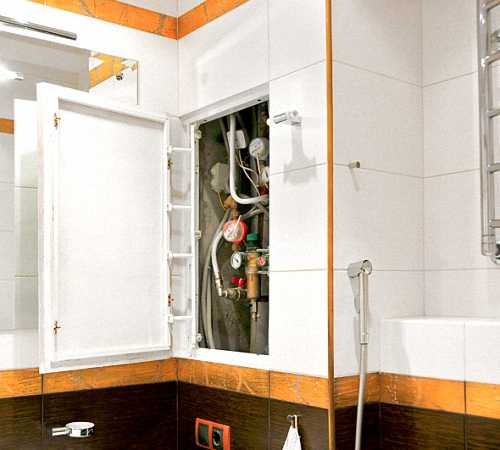

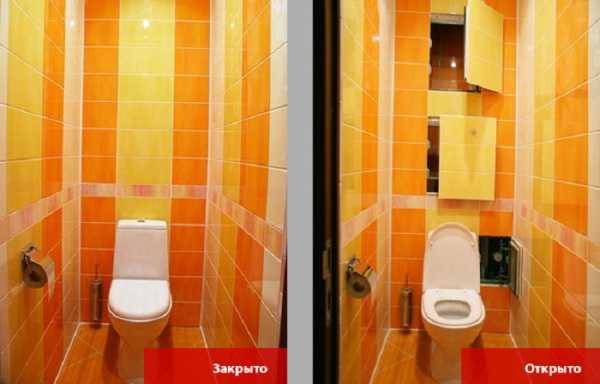

Люки под плитку позволяют добиться невидимости сантехнических коммуникаций.

Но обо всем по порядку.

Виды и особенности

На какой конструкции ревизионного люка вы ни остановились, первое, что следует учитывать – чтобы он не портил эстетические характеристики вашей ванной комнаты. Порой некоторые хозяева пренебрегают конструкцией и легкостью в эксплуатации ревизионного люка. Связано это с тем, что ревизионные сантехнические люки редко используются. Например, если вы установите за ревизионным люком систему фильтрации воды, то заглядывать туда вы будете только тогда, когда вам понадобится поменять отработанный фильтр на новый. Или если это счетчик для воды, то открывать ревизионный люк вы будете не чаще одного раза в месяц.

Теперь остановимся на видах ревизионных люков и их особенностях.

Существует три разновидности ревизионных люков:

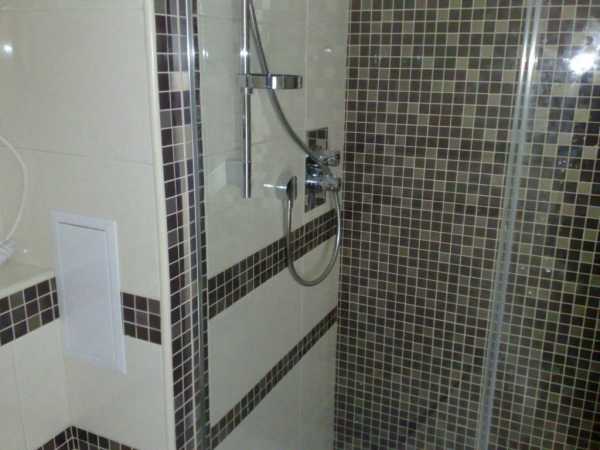

1. Ревизионный люк из пластика. Он один из самых недорогих и простых способов получить доступ к скрытым в ванной коммуникациям. Любой люк из пластика имеет одинаковый дизайн и отличается друг от друга лишь размерами, а порой и цветом. Хотя в большинстве случаев ревизионные люки этого типа имеют белую, нейтральную окраску. Что касается размеров, то здесь вы сможете легко выбрать подходящий именно вам: наиболее маленький пластиковый ревизионный люк имеет габариты 100 на 100 мм, а вот самые большие – как 500 на 800 мм, так и 800 на 800 мм. Так что вы сможете обеспечить себе свободный доступ при обслуживании скрытых в люке коммуникаций. Монтируется ревизионный люк из пластика очень просто: он или вкручивается в стену при помощи саморезов, или специального клея в заранее приготовленное прямоугольное отверстие. В эксплуатации он тоже достаточно несложен – просто надавите на один уголок двери, чтобы она открылась.

   Люки под плитку из пластика ЛсИС, являются недорогим вариантом маскировки ревизионного проёма инженерных узлов.



2. Ревизионный металлический люк. По сути, это тот же пластиковый люк, только выполненный из другого материала. Они также устанавливаются и открываются, как и вышеуказанный ревизионный люк, имеют почти такие же размеры. Единственное их отличие – металлические ревизионные люки обладают такими свойствами, как долговечность ввиду их свойств, а также то, что они не теряют внешнего вида на протяжении долгого времени эксплуатации. Минус металлических ревизионных люков состоит в том, что они двое дороже своих пластиковых собратьев.

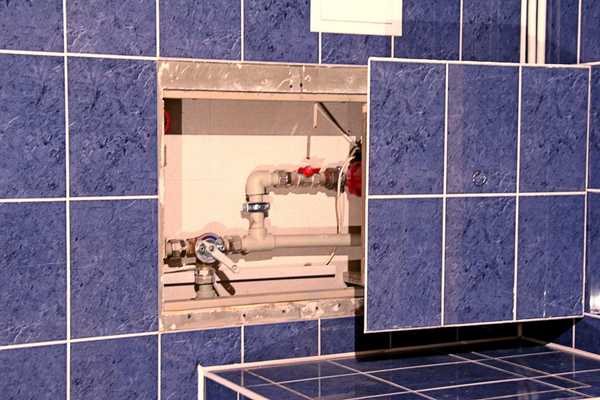

3. Ревизионные люки-невидимки. Свое название эти люки получили из-за того, что их трудно сразу увидеть из всего помещения, то есть вы можете приспособить их под самую разнообразную отделку в ванной комнате. Покупая люк скрытого монтажа, вы приобретаете сам механизм, который потом оснащаете дверцей нужного вам размера, облицовывая ее, в свою очередь, тем же материалом, что и стены в ванной комнате. Такие ревизионные люки вы сможете использовать не только для сокрытия центральных стояков, запорной арматуры и так далее, но и сделать с его помощью некое подобие хранилища для нужных и не очень вещей и химикатов. Монтируется такой люк чуть более сложно по сравнению с пластиковым или металлическим, особенно если вы планируете облицевать стены керамической плиткой. Связано это с тем, что вы будете устанавливать люк-невидимку до отделки стен в ванной комнате и это создаст некоторые сложности при дальнейшем декорировании помещения, а именно в подгонке укладки кафеля к люку. Иначе говоря, вначале вы монтируете и облицовываете ревизионный люк-невидимку керамической плиткой, а уж потом начинаете облицовывать кафелем стены ванной комнаты.

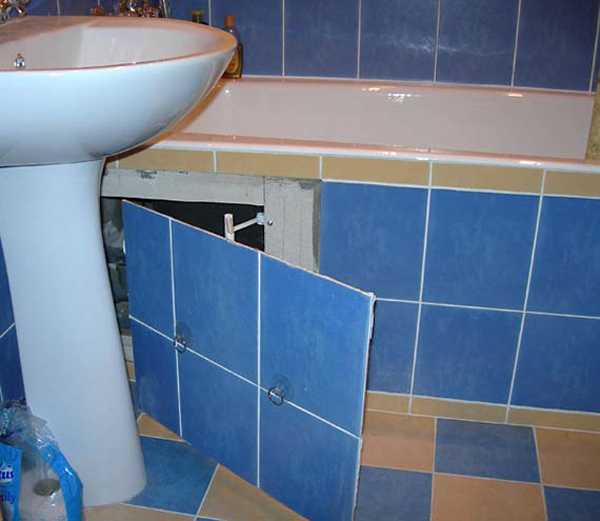

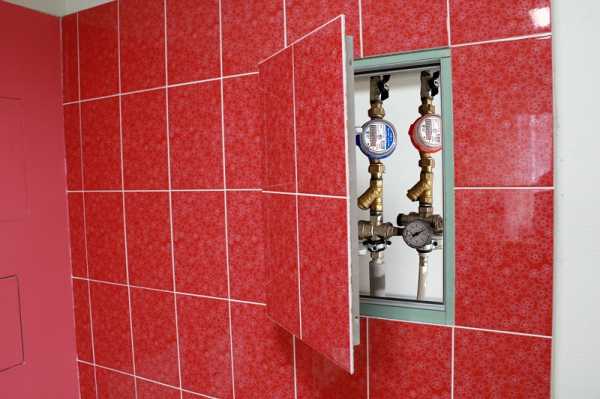

   Ревизионный люк-невидимка.



К сожалению, стоимость ревизионных люков-невидимок не маленькая. Особенно если вам нужен ревизионный люк большого размера. Поэтому если вы хотите немного сэкономить, то вам лучше сделать ревизионный люк скрытой установки самостоятельно.

А как вам это сделать мы рассмотрим в следующей главе.

Самостоятельное изготовление и монтаж люка-невидимки

Прежде чем начинать изготовления ревизионного люка скрытой установки, разберемся с необходимыми материалами. Вы можете как купить их в специальных магазинах, так и воспользоваться деревянными конструкциями, которые вам более не нужны, но могут быть приспособлены для эксплуатации в нестандартных условиях ванной комнаты, характеризующиеся повышенной влажностью и резкими перепадами температур.

Также вы можете воспользоваться:

• ламинированной ДСП;
• ориентированно-стружечная плита (ОСП) — многослойный лист, который состоит из древесной стружки, склеенной различными смолами с добавлением синтетического воска и борно кислоты;
• влагостойким гипсокартоном.

Из ОСП вы соберете не только раму ревизионного люка, но и саму дверь – ОСП будет служить достаточно жестким основанием, а с помощью гипсокартона вы облицуете дверцу керамической плиткой просто и быстро. Итак, мы выяснили, что с материалами и установкой все не так уж и сложно, чтобы вы смогли сделать все действия самостоятельно.

Чтобы установить ревизионный люк-невидимку своими руками, вам не удастся вначале собрать его, а потом установить. Вы будете и монтировать, и изготавливать скрытый люк сразу.

Сначала определитесь с размерами ревизионного люка. Сразу оговоримся, что больше, не значит лучше, поэтому постарайтесь ограничиться нормальными размерами ревизионного люка скрытого типа. Иначе вы рискуете создать в своей ванной что-то, что вы не будете или не сможете использовать по назначению.

По большей части такие ревизионные люки используются для замены каких-то элементов скрытых в стенах коммуникаций. Следовательно, вам достаточно прорубить в стене окно, в котором вы в будущем сможете работать гаечными ключами. Например, если вы планируете скрыть в ревизионном люке счетчик для воды, то вам подойдет размер 200 на 300 мм. Вообще, чтобы иметь ревизионный люк нормальных размеров, то вам понадобится размер в две керамические плитки примерно 400 на 600 мм.

А вот если вы планируете разместить в ревизионном люке целый комплекс коммуникаций, то вам придется воспользоваться люком побольше. Важно, чтобы вы осознавали одну вещь – ревизионный люк обязан гармонично вписываться в стиль ванной комнаты, то есть в помещении должны быть цельные плитки без подрезки. Лишь так вы сможете создать настоящий люк-невидимку.

Для работ вам понадобятся:

• ОСП-плита или кусок влагостойкой фанеры, который по размеру будет соответствовать габаритам закрываемого отверстия;

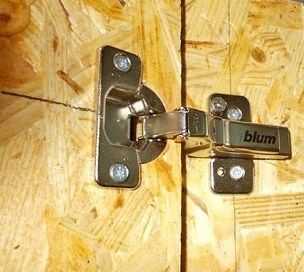

• несколько мебельных навесов;
• механизм Push-системы, что позволит вам открыть дверцу ревизионного люка простым нажатием на нее;
• клей ПВА;
• капроновая армированная сетка;
• клей для керамической плитки.

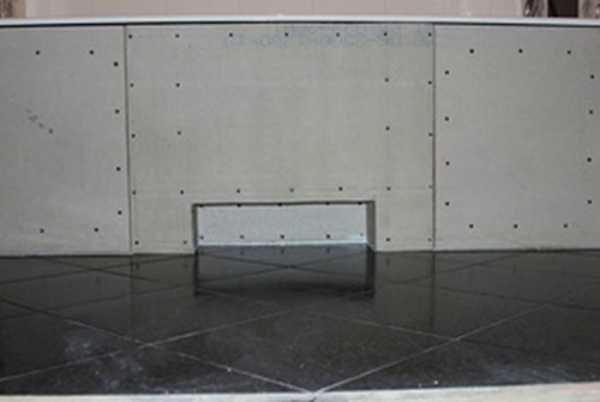

Когда вы определитесь с размерами ревизионного люка, можете приступать к установке люка-невидимки своими руками.

Начинайте с рамы. Поскольку она будет надежно скрыта за керамической плиткой, то вам не потребуется излишне декорировать ее при проведении работ. В месте монтажа ревизионного люка, по периметру отверстия с коммуникациями, установите деревянные бруски. Если ваша стена изготовлена из гипсокартона, то это значительно облегчит задачу, поскольку внутренний периметр люка вы обошьете полосками из ОСП.

Схема резинового люка-невидимки.

Внутреннюю часть облицованной ниши, учитывая брус или ОСП, должно быть равно имеющейся у вас цельной керамической плитке с учетом швов между ними. Если захотите, что можете посмотреть соответствующее видео по установке ревизионных люков-невидимок в интернете.

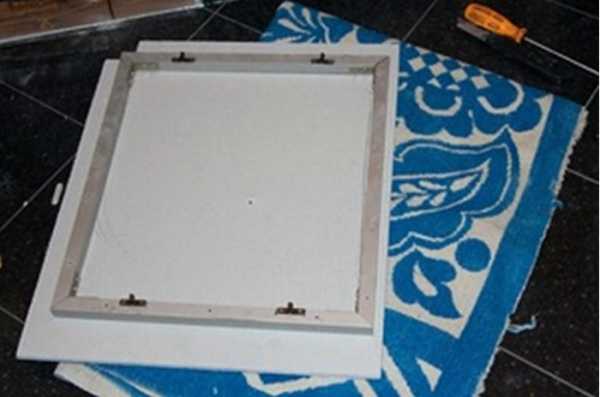

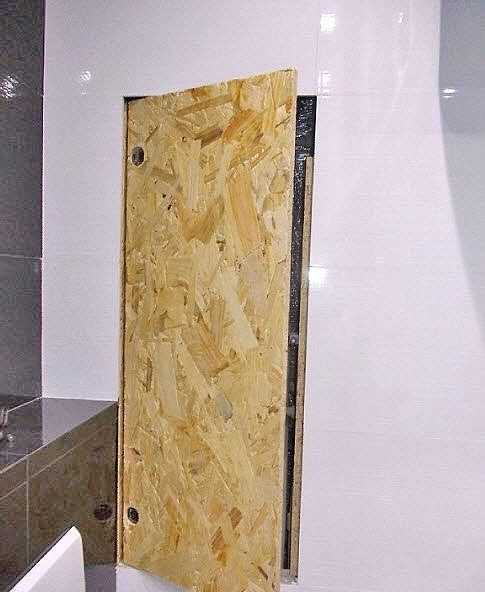

Установка дверцы на ревизионный люк.

Дверца вырезается из ОСП или влагостойкой фанеры, к которому затем прикручиваете гипсокартон. Каких-либо особых требований к размерам дверцы ревизионных люков-невидимок нет. При этом постарайтесь использовать для дверцы толстую ОСП, не меньше 12 мм. В дверце, на расстоянии одного сантиметра от обоих краев, высверливаете посадочные отверстия для дальнейшей установки мебельных навесов. Крепите их к фанере, потом с помощью карандаша и рулетки переносите расположение их ответных частей на раму ревизионного отверстия, которое выполнено из тех же материалов, что и дверца. Монтируете ответные части навесов. После этого дверца устанавливается на свое родное место.

Если навесы установлены правильно, что вы поставите дверцу на место без труда и сложностей. Ведь вам лишь придется прикрутить по двум винтам на каждом из навесов, которые к тому же являются и регулировочными. Окончательную регулировку производите после укладки керамической плиткой на дверцу ревизионного люка-невидимки. А пока что сделайте примерную регулировку, чтобы у вас было свободное место по глубине укладки плитки и зазоры для более легкого открытия двери.

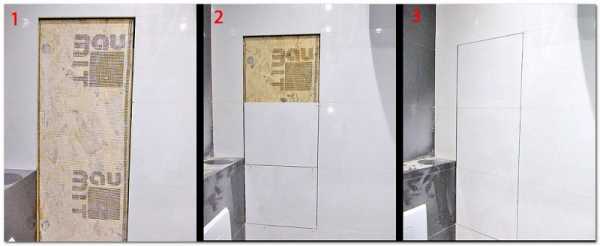

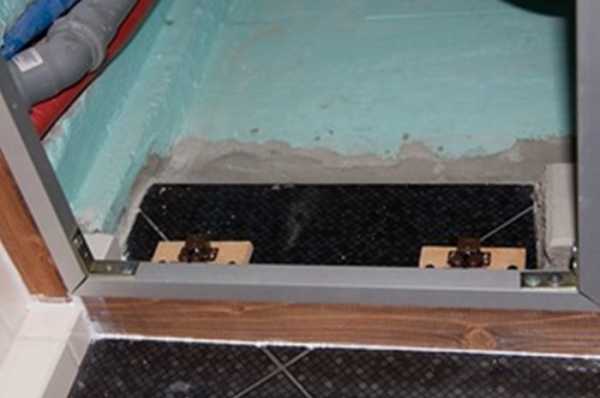

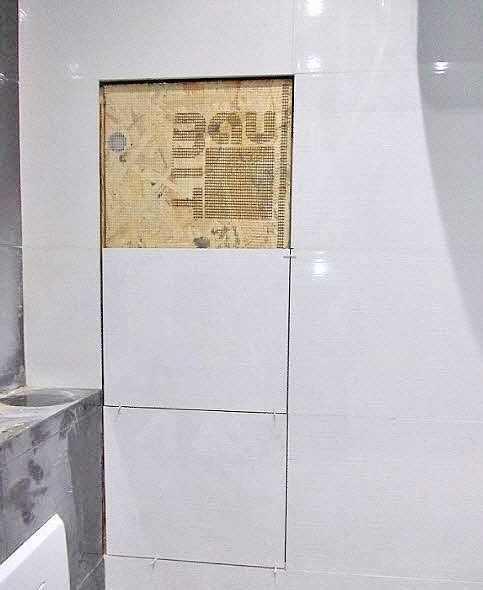

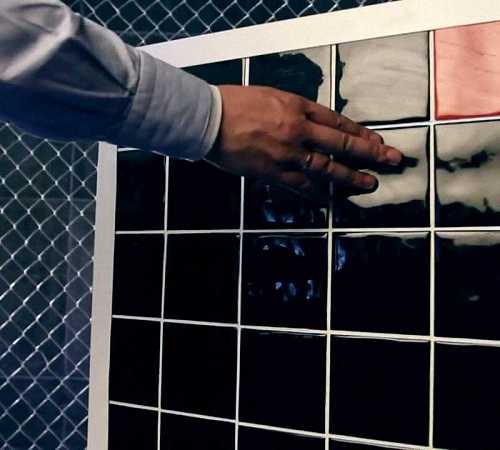

Укладка плитки на дверцы ревизионного люка на капроновую штукатурную сетку.

Отметим, что ревизионный люк-невидимка должен располагаться в одной плоскости с ранее подготовленной стеной для облицовки. Также не забудьте позаботиться о жестком упоре для двери – это поможет вам избежать проблем при укладке керамической плитки. Push-систему вы устанавливаете в последнюю очередь.

Как вы уже догадались, сам по себе кафель не будет клеиться к деревянной поверхности дверцы. Чтобы установить плитку на дереве, то вам нужно приклеить на поверхность дверцы капроновую штукатурную сетку.

Обезжирьте и прогрунтуйте внешнюю поверхность дверцы. Хорошо смажьте ее густым клеем ПВА, а при помощи шпателя приклейте сетку. Сохнуть клей должен будет не меньше двенадцати часов. Поэтому лучше клейку плитки начинать на следующий день.

Чтобы дверца хорошо открывалась, а не на пару сантиметров, вам нужно с тыльной стороны плитки, которая будет приклеена на стене, снять фаску под 45 градусов. А вот на плитке, что находится на дверце, небольшую фаску нужно сделать на лицевой стороне. Но не на 45 градусов, а меньше, чтобы это не испортило внешний вид шва.

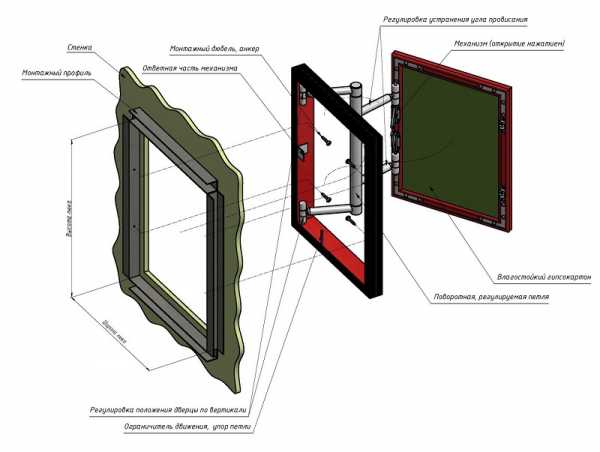

Схема монтажа люка под плитку.

В заключение хотелось бы рассказать несколько советов по облицовке ревизионного люка и стен при самостоятельной работе:

1. Начинайте укладывать плитку прямо под дверцей. Речь в этом случае не идет о нижнем ряде сразу над полом, потому что вам придется докладывать его позже.
2. Внимательно рассчитайте положение горизонтальных и вертикальных швов между керамической плиткой. Оптимально воспользоваться сверхточным лазерным уровнем.
3. Вам не придется затирать швы между люком и основной массой кафеля – этим он и будет выделяться из общей картины ванной комнаты.

Заключение

Теперь вы убедились, что ревизионный люк под плитку в ванной комнате вы вполне сможете сделать своими руками.

Но при всей простоте самого процесса, вам нужно быть аккуратным, потому что даже небольшой ошибкой достаточно, чтобы запросто испортить не только сам ревизионный люк, но и внешний вид всей ванной комнаты.

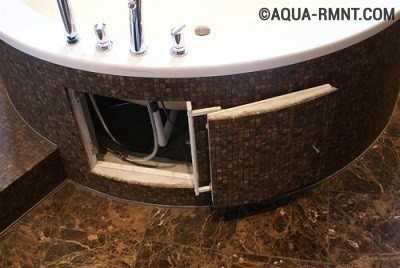

Люк-невидимка.

Что касается цвета ревизионных люков, то в специализированных магазинах вы сможете приобрести изделия как нейтральных оттенков, так и подобрать себе люк любого цвета. А если не найдете, то вы всегда покрасить белое изделие с помощью баллончика с краской.
